Оглавление |
|
ОГЛАВЛЕНИЕ |
|
ОГЛАВЛЕНИЕ.......................................................................................................................................................... |
2 |
ГЛАВА 1. ВВЕДЕНИЕ............................................................................................................................................... |
4 |
1.1 Общие сведения об IP-камерах ActiveCam............................................................................................................... |
4 |
1.1.1 Внешний вид IP-камер ActiveCam.................................................................................................................... |
10 |
1.1.1.1 ActiveCam AC-D1140................................................................................................................................... |
10 |
1.1.1.2 ActiveCam AC-D2101IR3............................................................................................................................. |
12 |

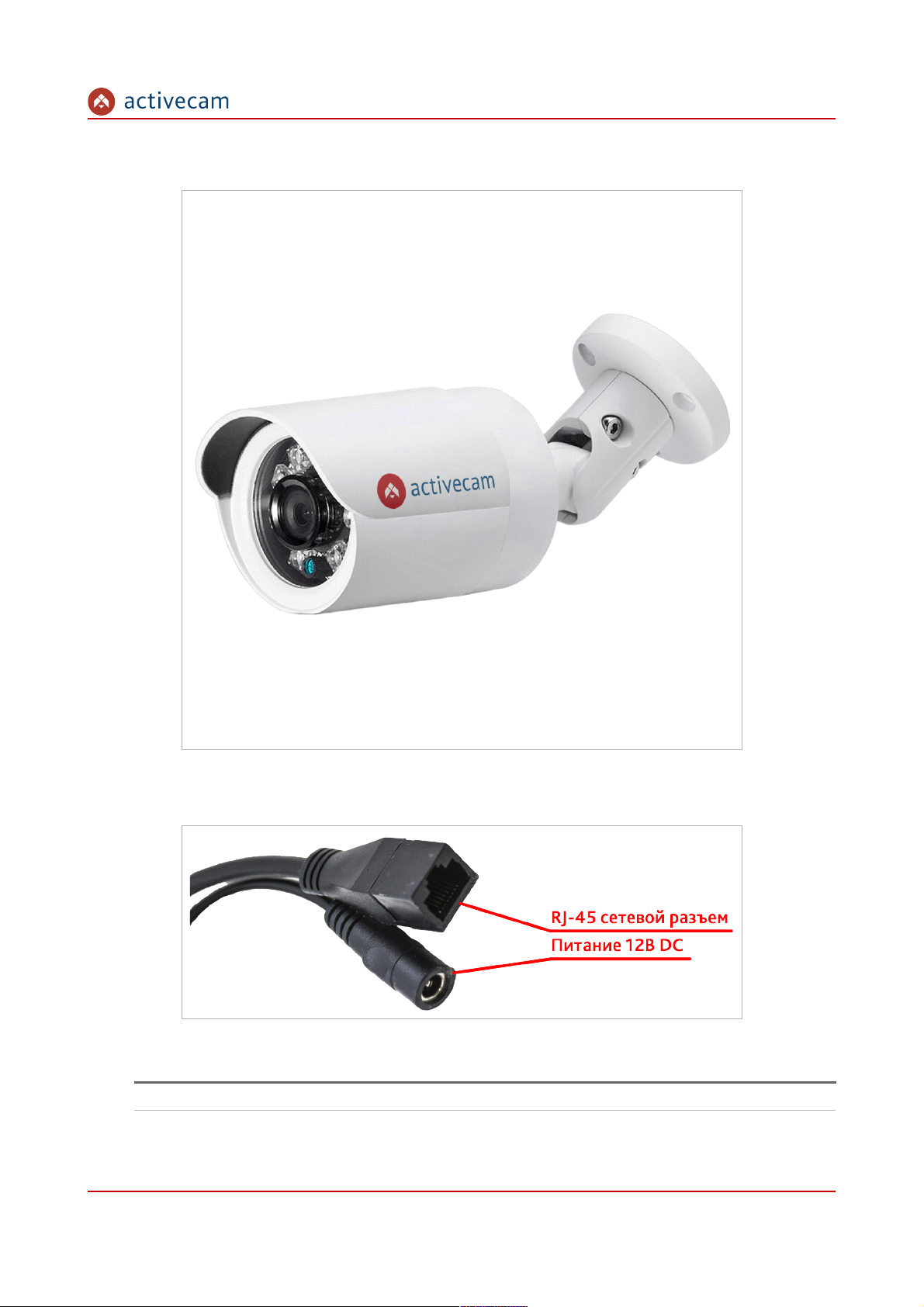

1.1.1.3 ActiveCam AC-D2103IR3............................................................................................................................ |
14 |
1.1.1.4 ActiveCam AC-D2121IR3v2 / AC-D2141IR2............................................................................................. |
16 |
1.1.1.5 ActiveCam AC-D2123IR3v2 / AC-D2143IR3........................................................................................... |
18 |
1.1.1.6 ActiveCam AC-D3101IR1 / AC-D3121IR1................................................................................................. |
22 |
1.1.1.7 ActiveCam AC-D3103IR2 / AC-D3123IR2 / AC-D3123IR2v2.............................................................. |
24 |
1.1.1.8 ActiveCam AC-D3123VIR2 / AC-D3123VIR2v2 / AC-D3143VIR2...................................................... |
26 |
1.1.1.9 ActiveCam AC-D4101IR1v3 / AC-D4121IR1 / AC-D4121IR1v2 / AC-D4221IR1 / AC-D4141IR1..... |
29 |
1.1.1.10 ActiveCam AC-D4121IR1 / AC-D4121IR1v2 / AC-D4221IR1 / AC-D4141IR1.................................... |
31 |
1.1.1.11 ActiveCam AC-D7101IR1 / AC-D7121IR1 / AC-D7141IR1..................................................................... |
34 |
1.1.1.12 ActiveCam AC-D8101IR2 / AC-D8121IR2v2 / AC-D8141IR2.............................................................. |
36 |
1.1.2 Комплект поставки IP-камеры.......................................................................................................................... |
38 |
1.2 Инструкция по безопасности.................................................................................................................................... |
39 |
1.3 Гарантийные обязательства....................................................................................................................................... |
40 |
ГЛАВА 2. ПОДКЛЮЧЕНИЕ IP-КАМЕРЫ ACTIVECAM....................................................................................... |
41 |
2.1 Системные требования................................................................................................................................................ |
41 |
2.2 Подключение IP-камеры к локальной сети............................................................................................................ |
41 |
2.3 Настройка IP-адреса камеры..................................................................................................................................... |
42 |

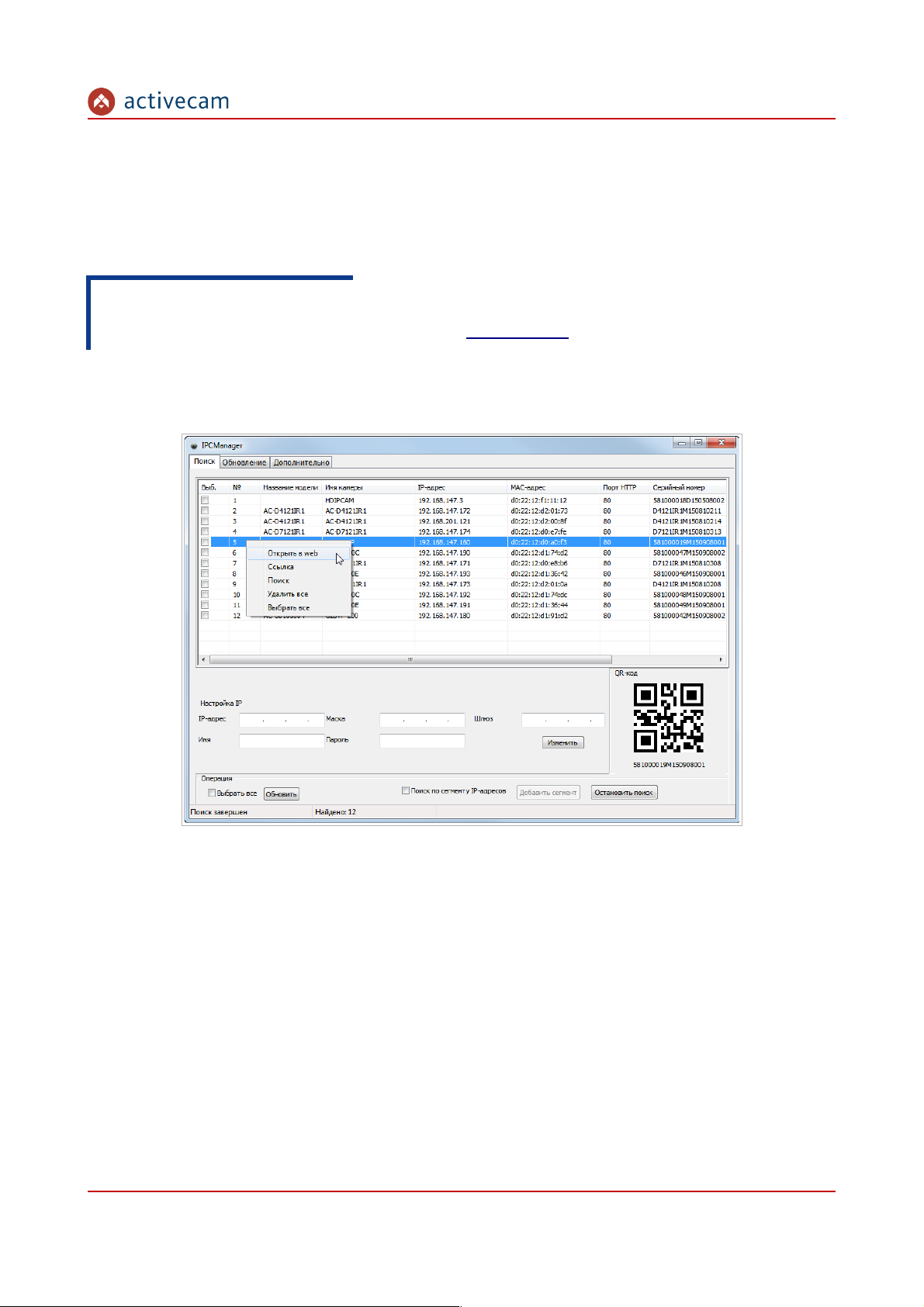

2.3.1 Поиск IP-камеры при помощи утилиты IPCManager.................................................................................. |
43 |
2.4 Подключение к IP-камере через Интернет........................................................................................................... |
44 |

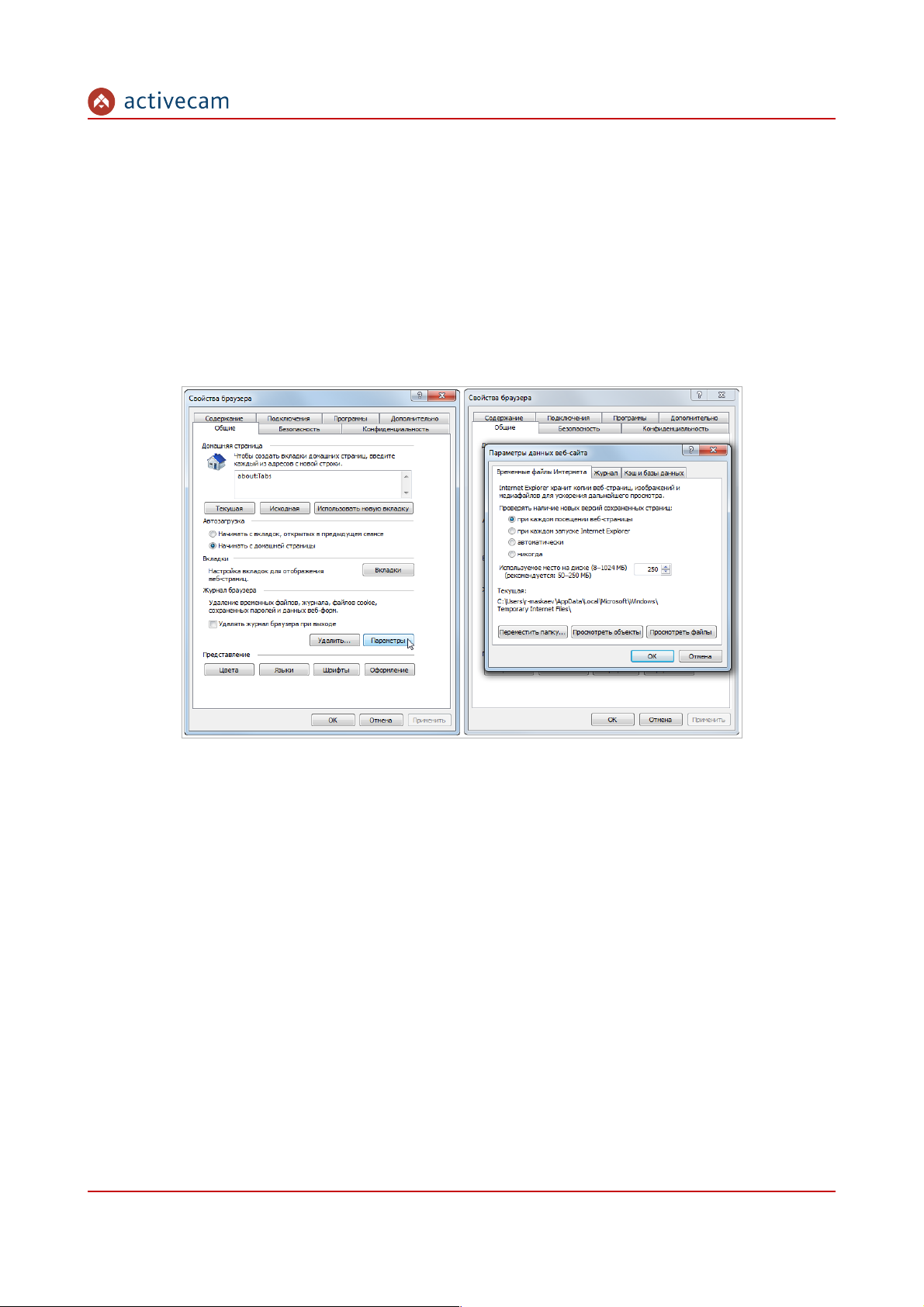

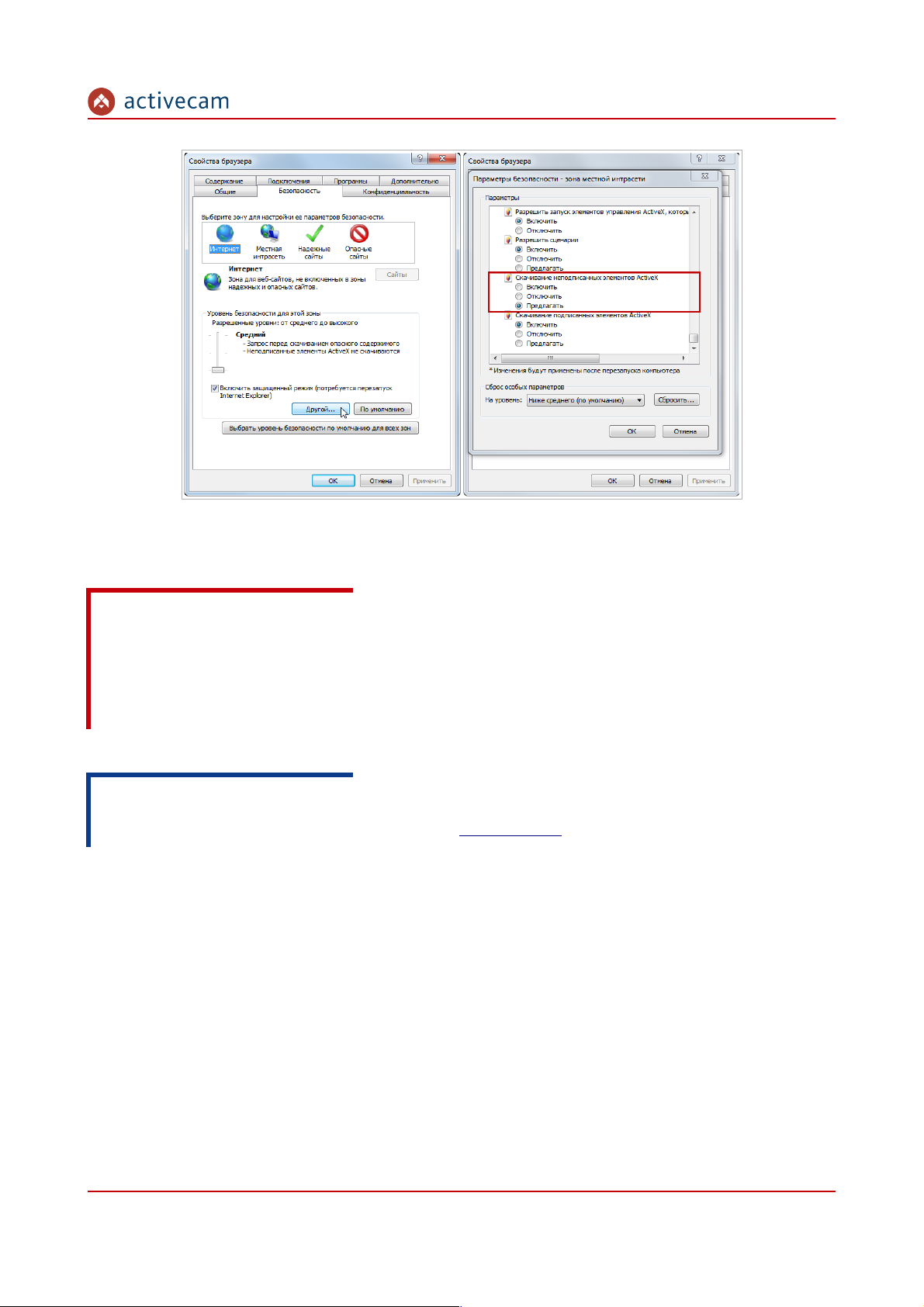

2.5 Настройка ActiveX для Internet Explorer................................................................................................................. |
45 |
2.5.1 Удаление установленных ActiveX-компонентов......................................................................................... |
47 |
2.6 Сброс настроек IP-камеры......................................................................................................................................... |
48 |
ГЛАВА 3. НАСТРОЙКА IP-КАМЕРЫ ACTIVECAM.............................................................................................. |
49 |

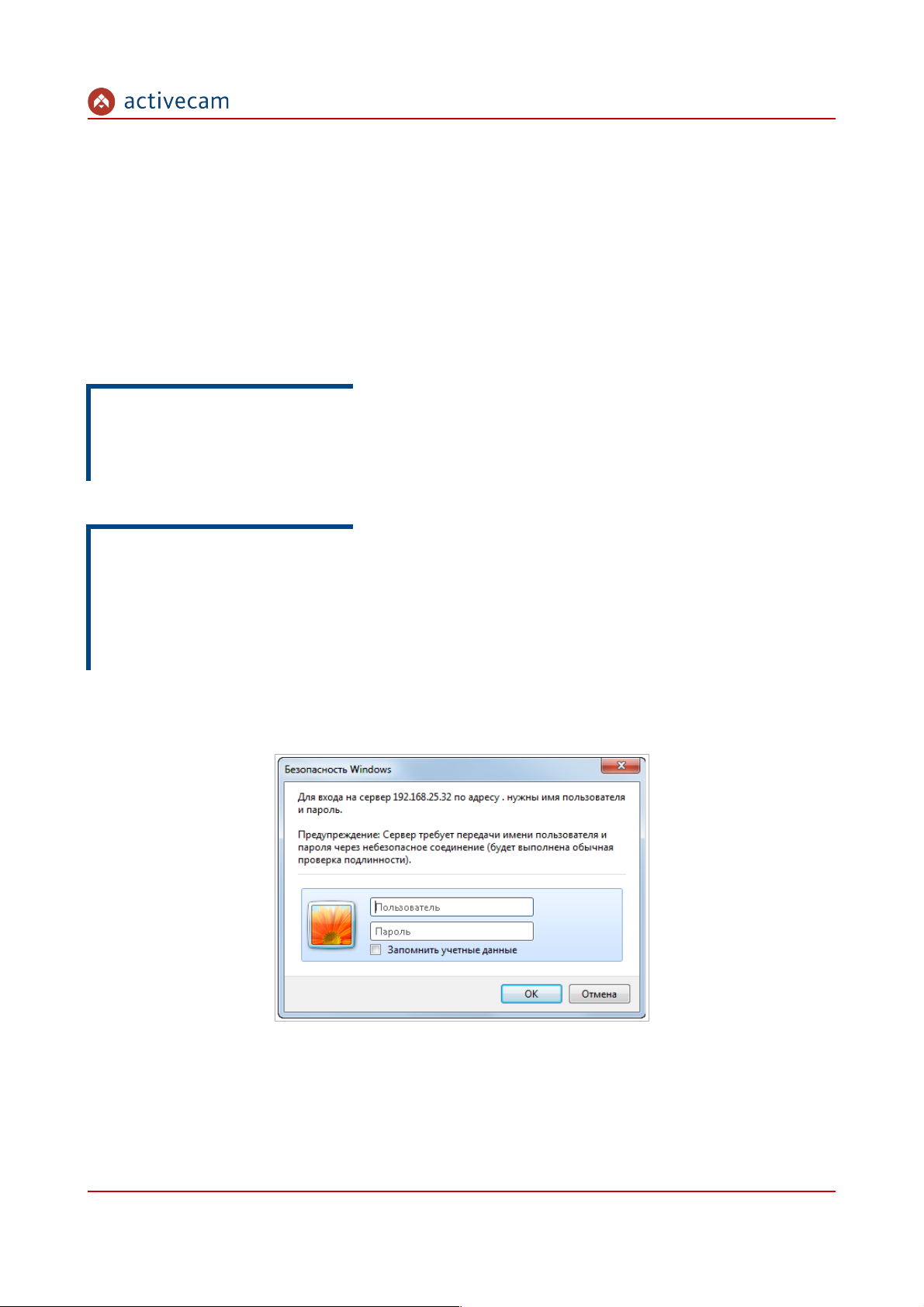

3.1 Получение доступа к web-интерфейсу IP-камеры............................................................................................... |
49 |

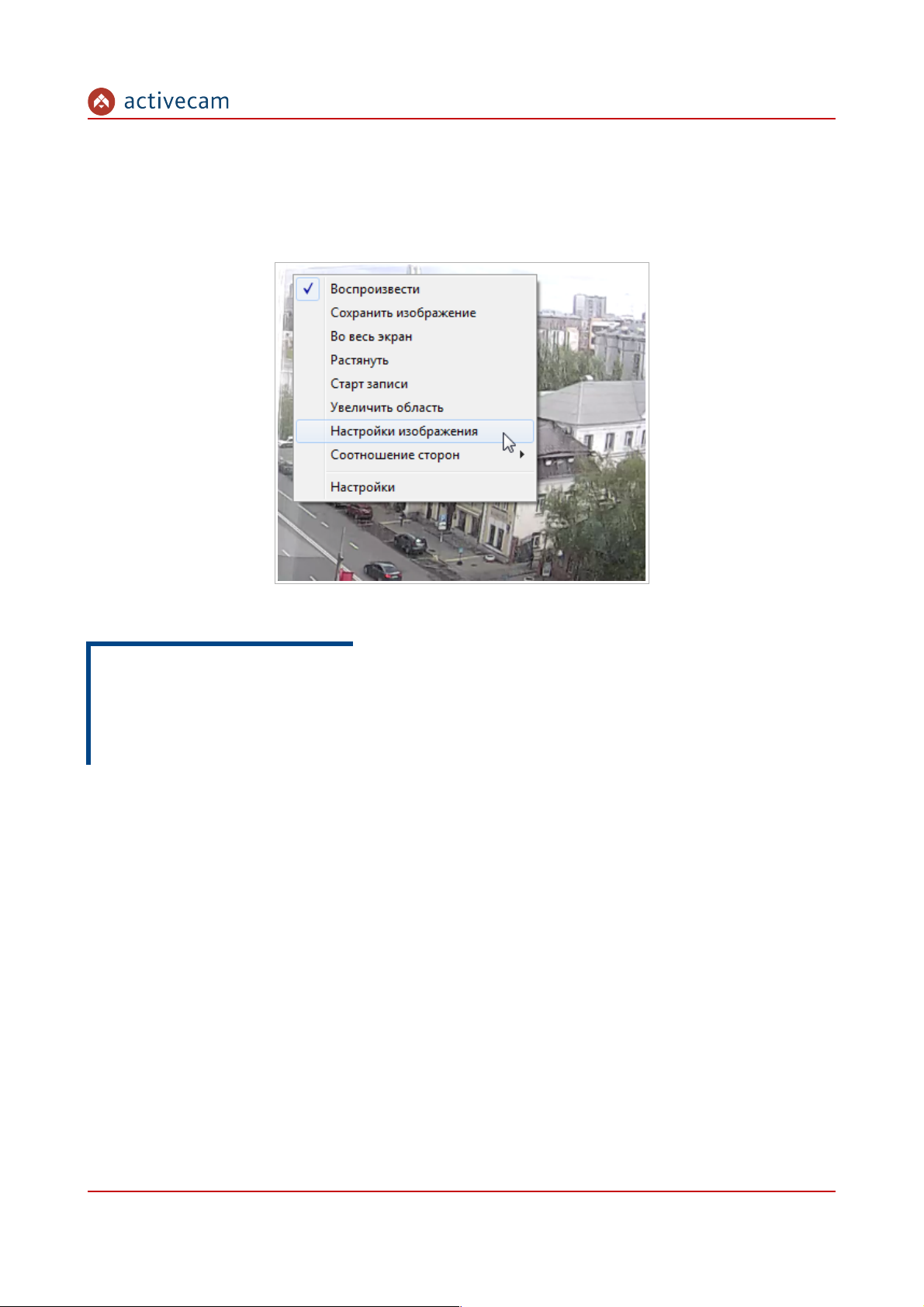

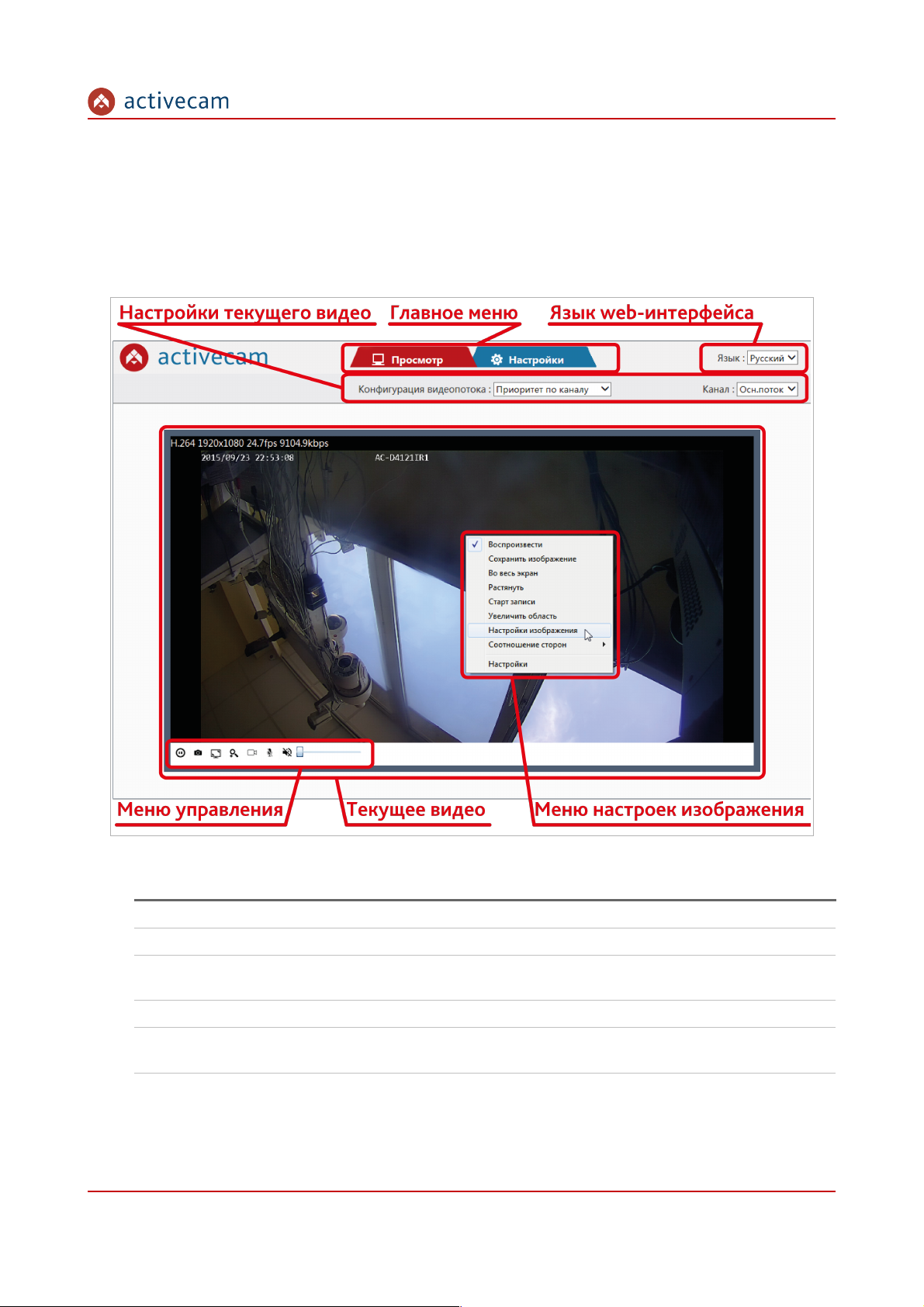

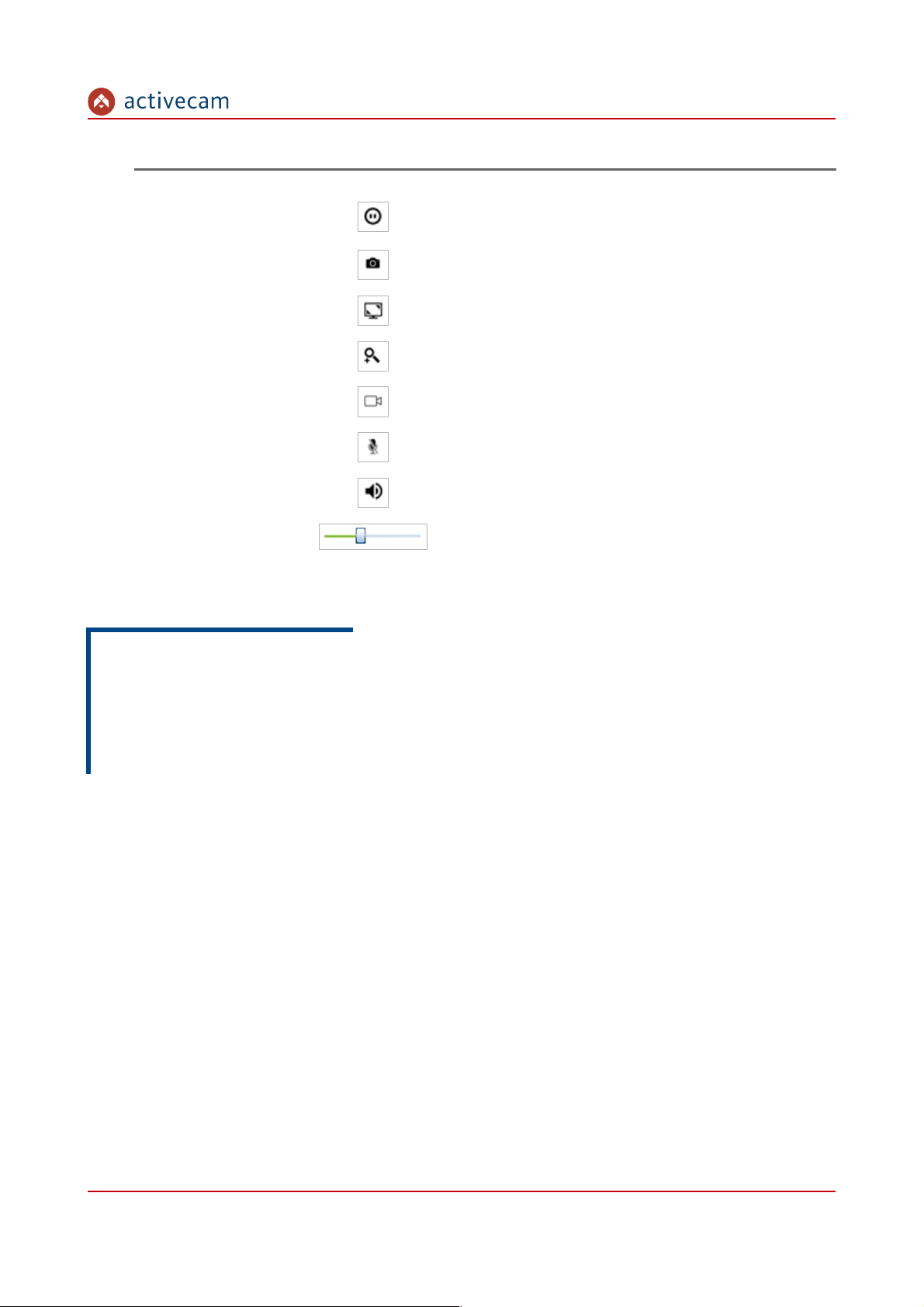

3.2 Меню «Просмотр»........................................................................................................................................................ |
52 |

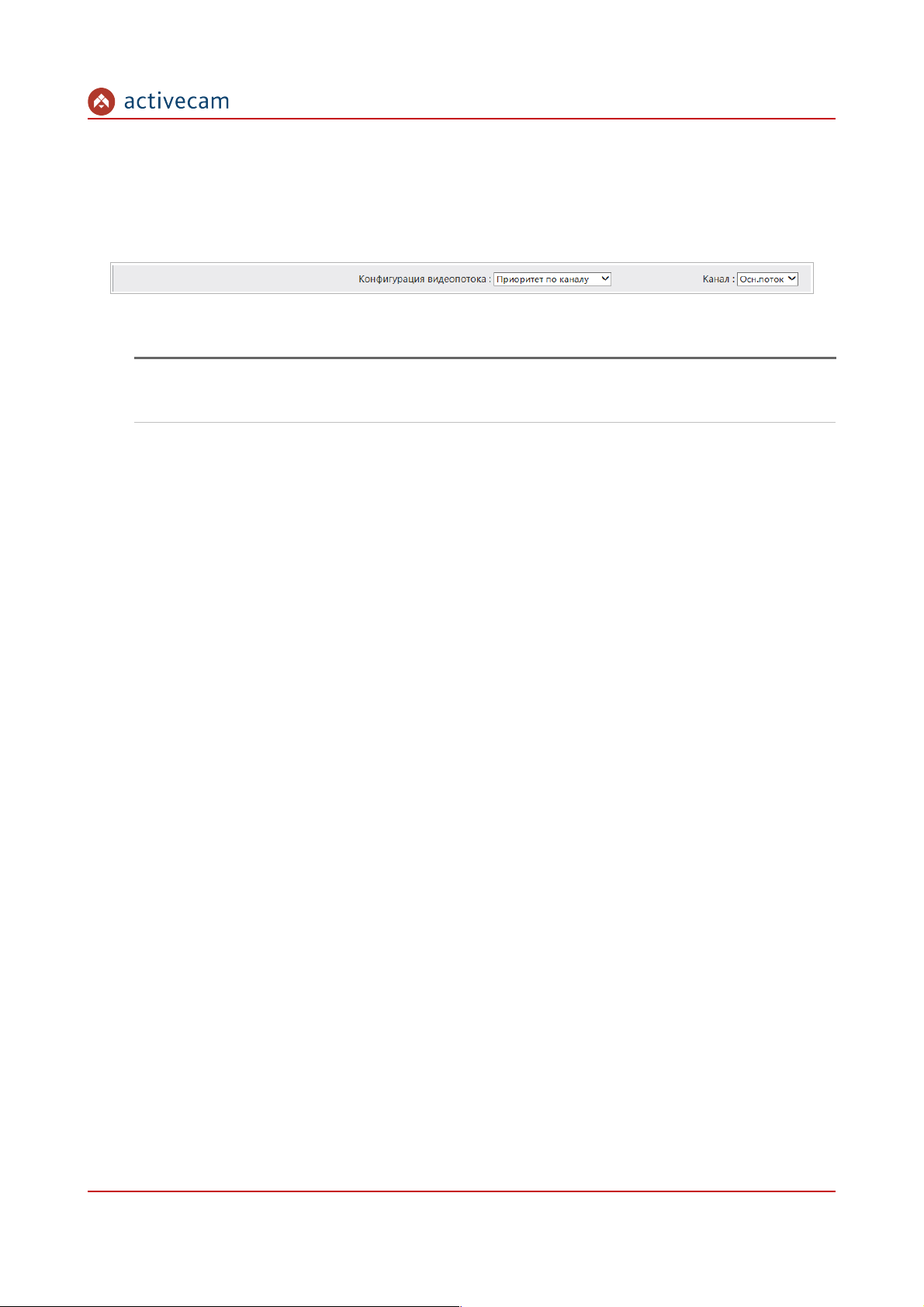

3.2.1 Меню настроек текущего видео..................................................................................................................... |
54 |

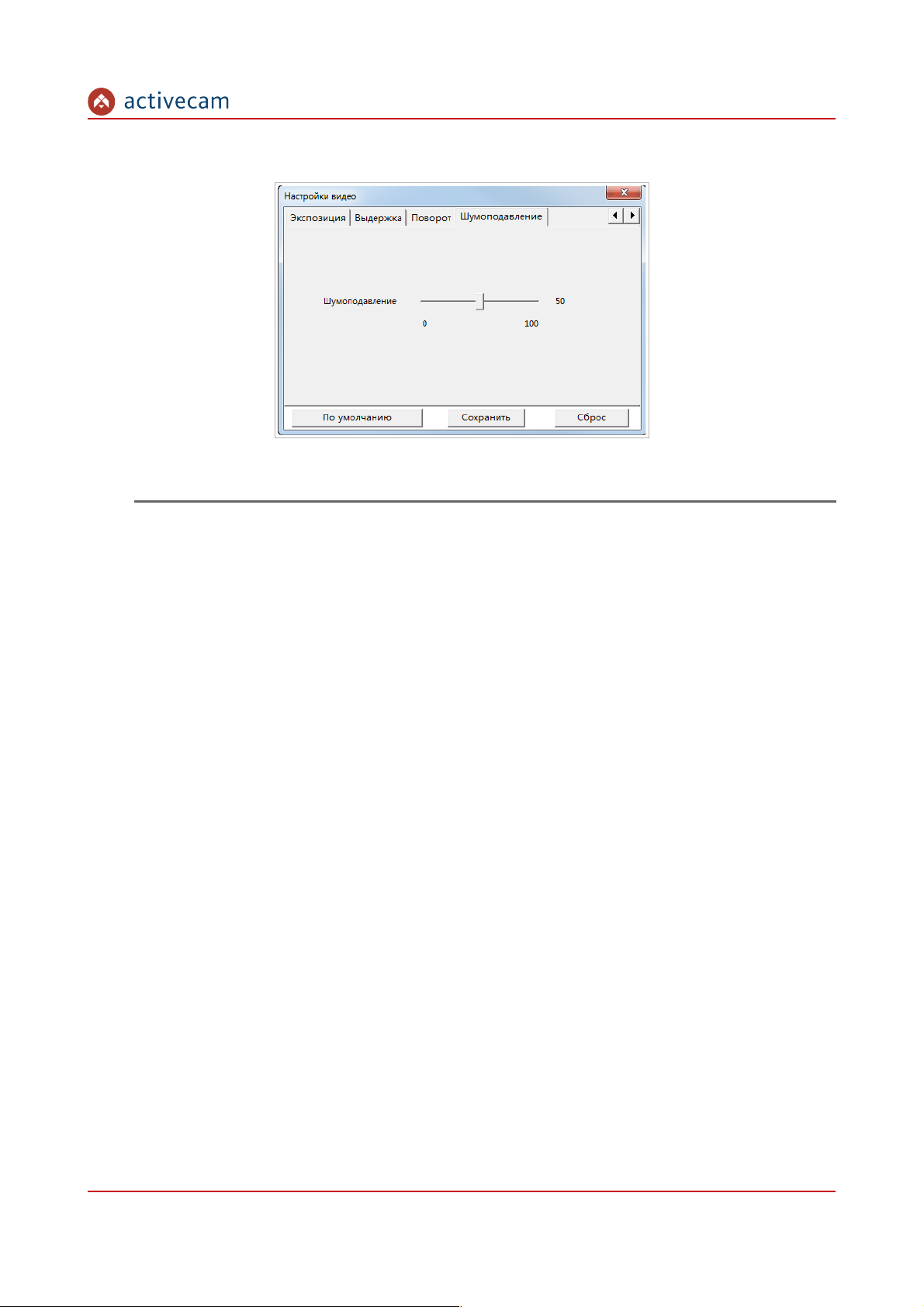

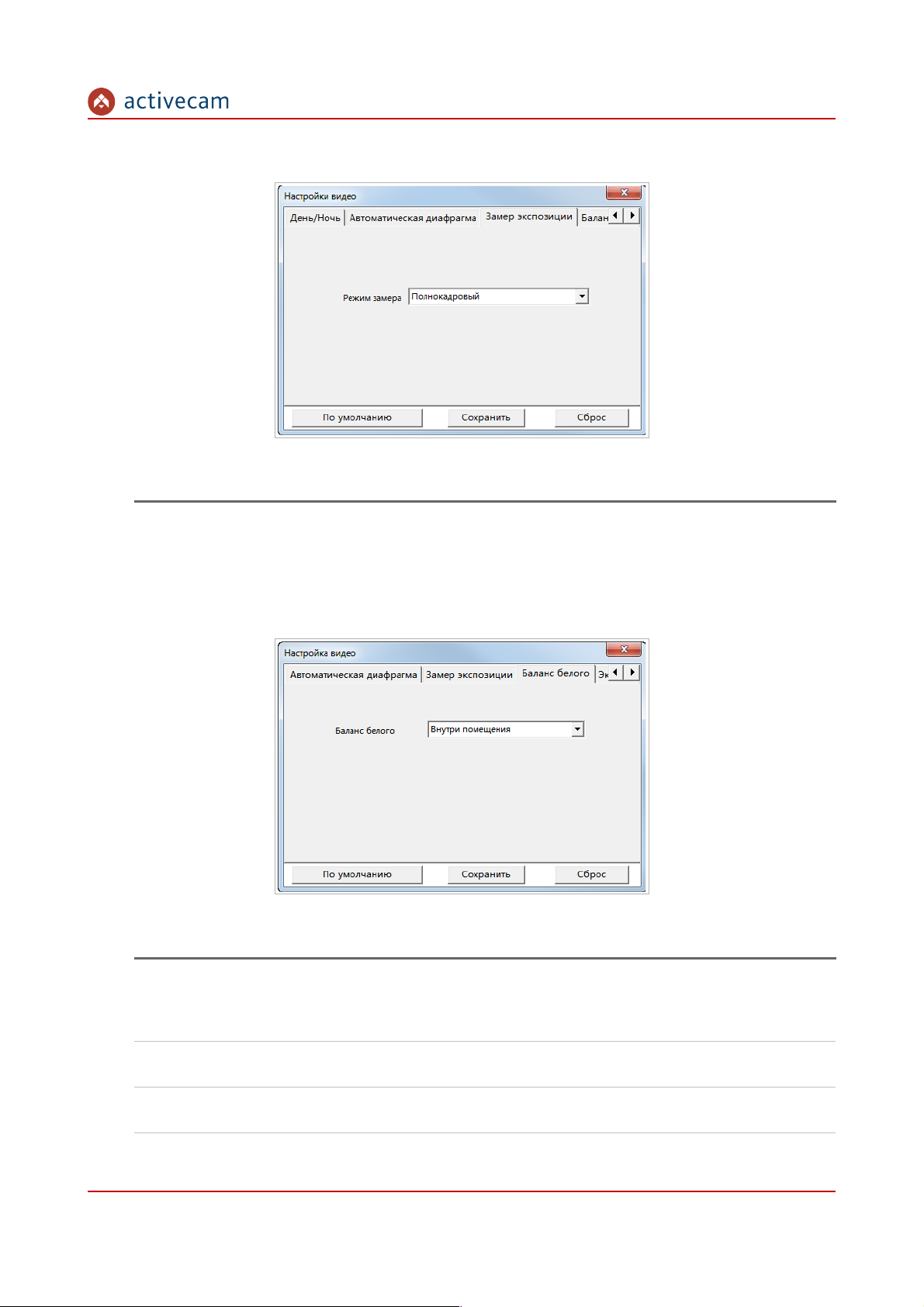

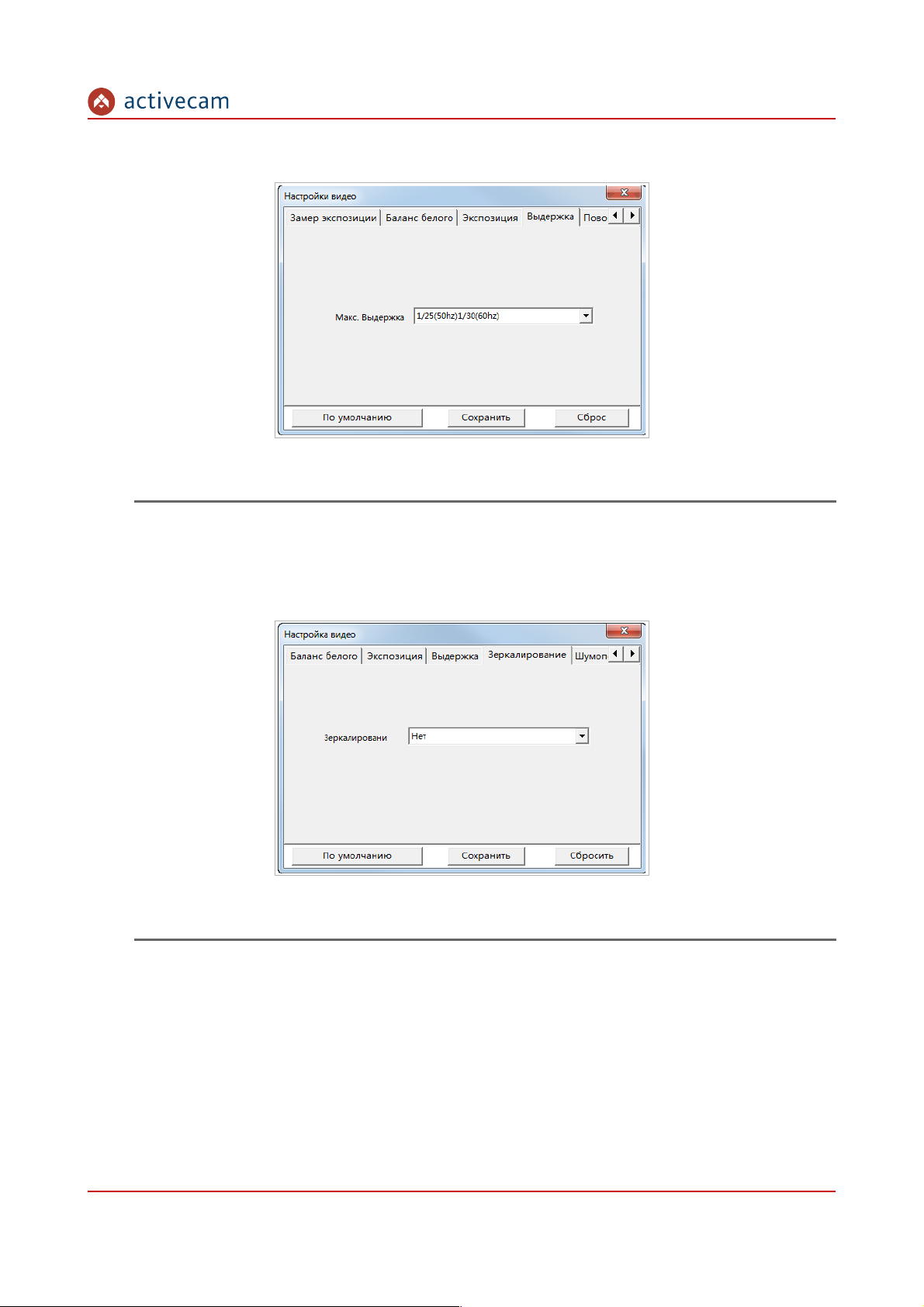

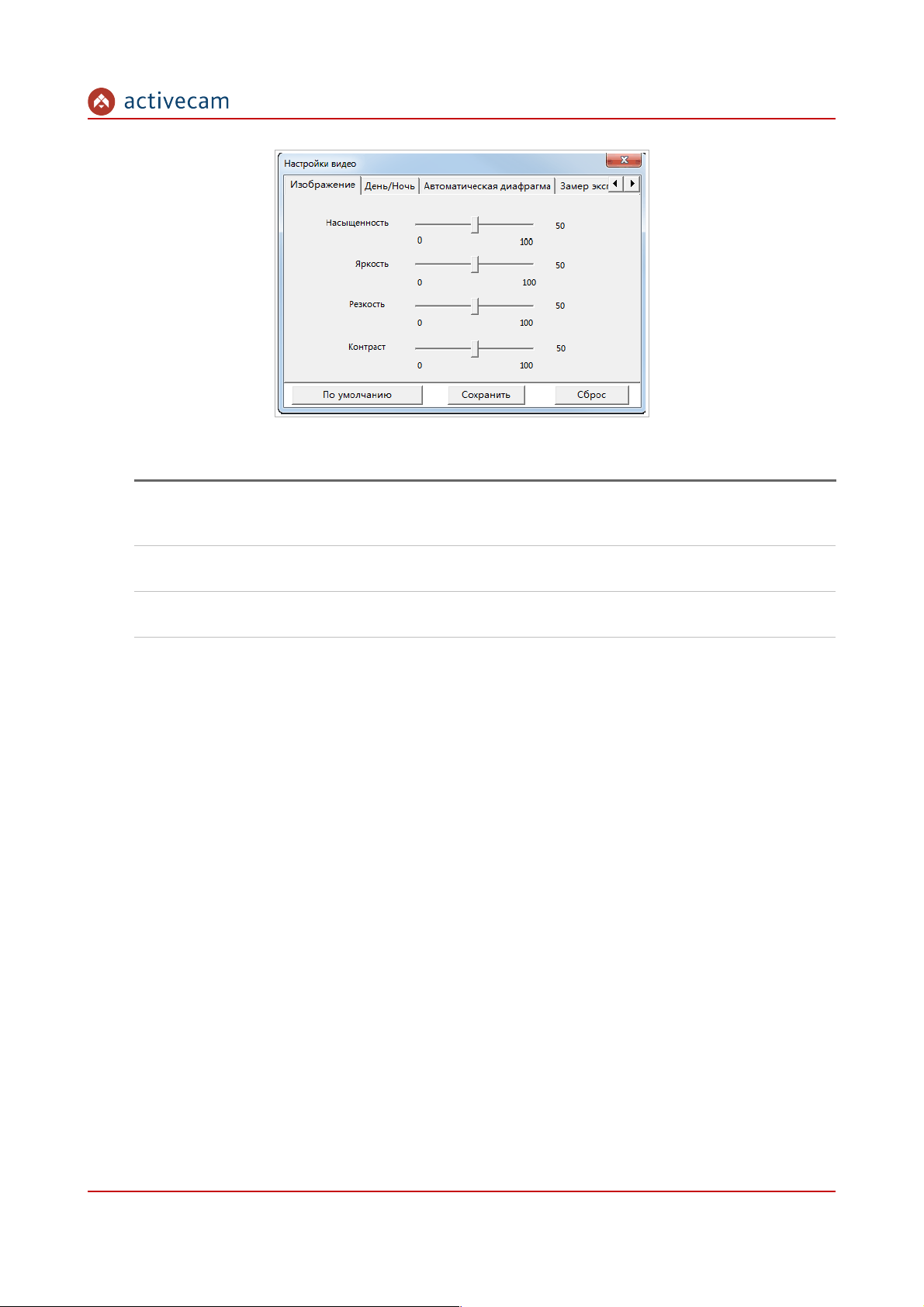

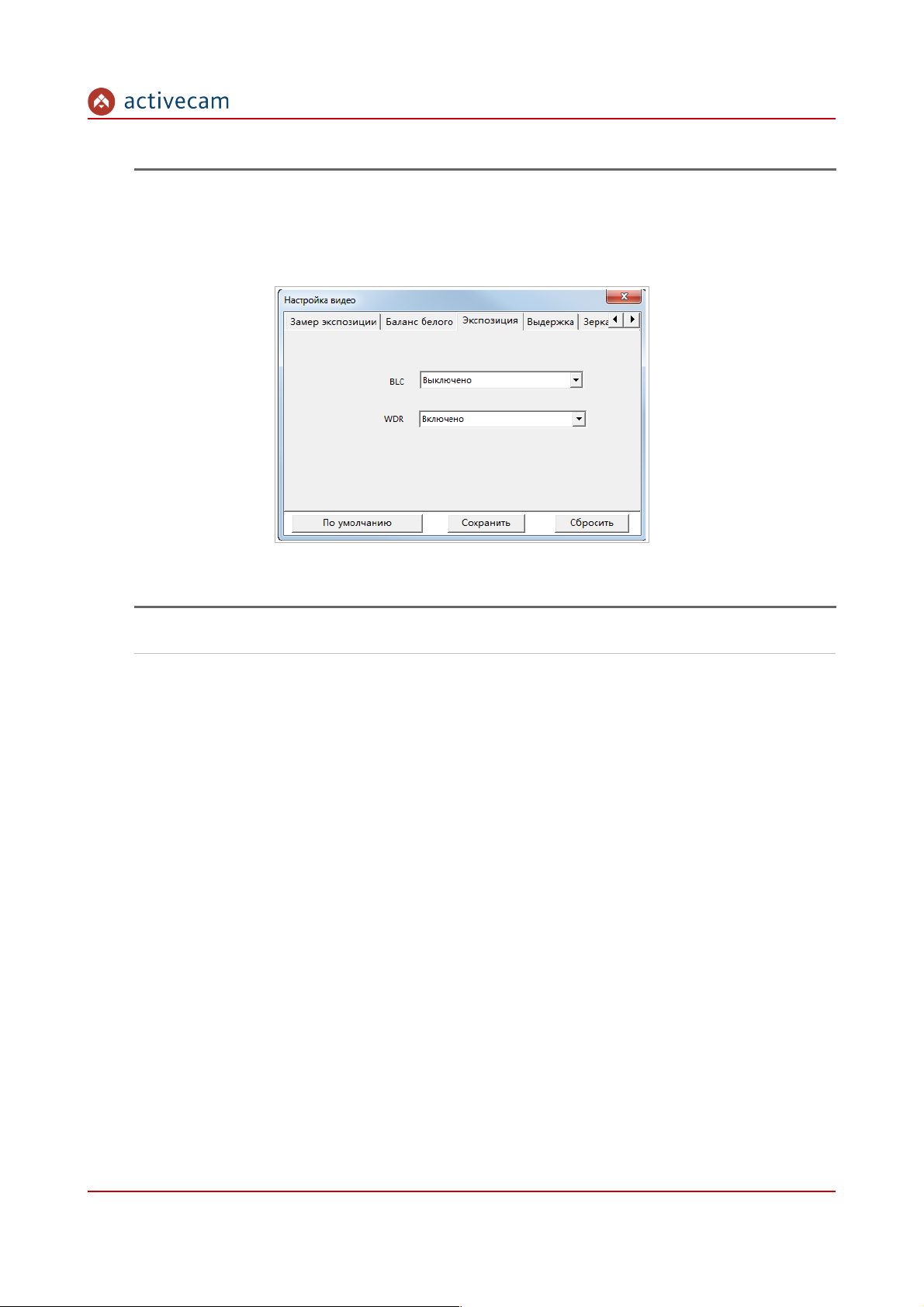

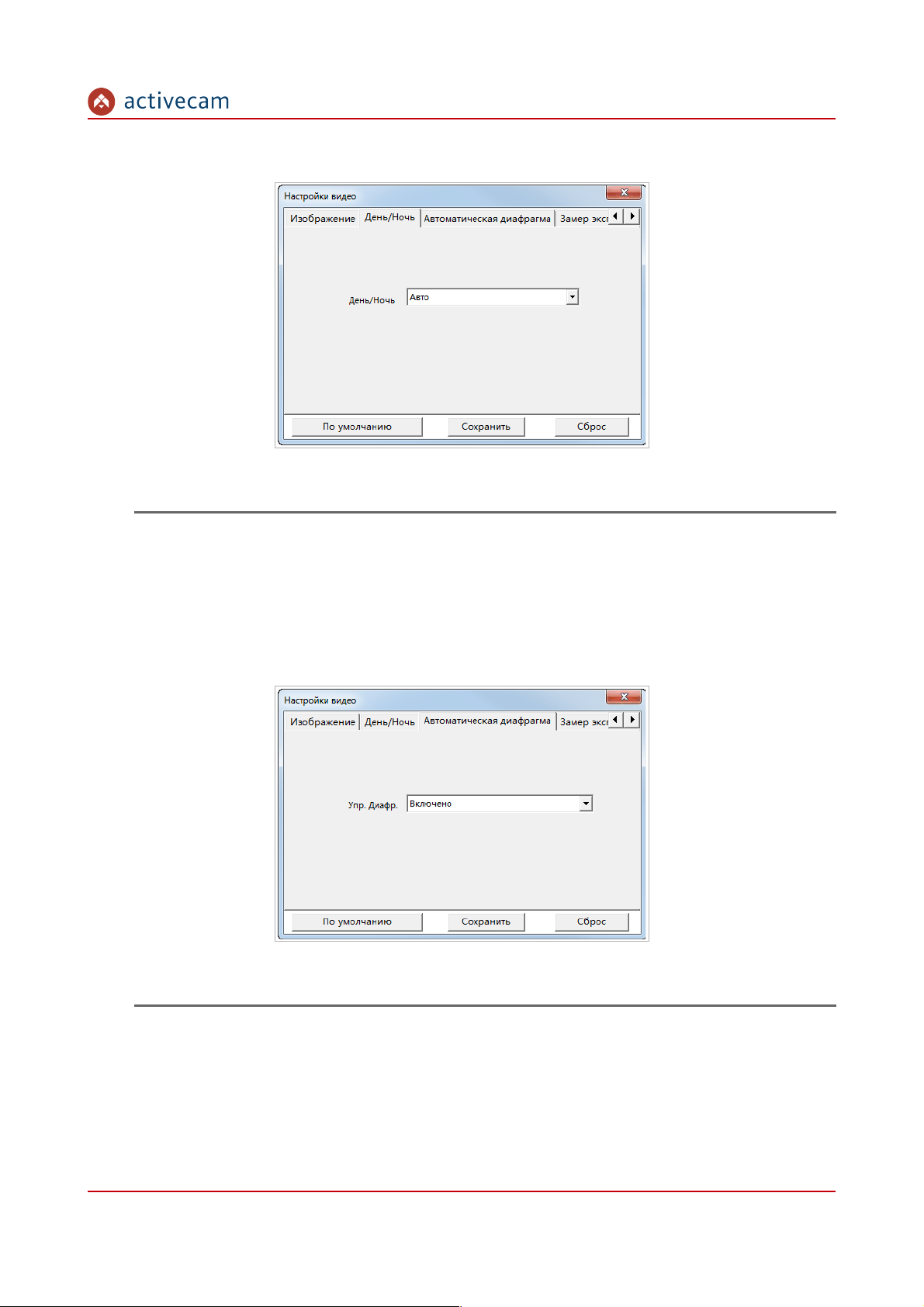

3.2.2 Меню настроек изображения.......................................................................................................................... |
55 |
3.3 Меню «Настройки»..................................................................................................................................................... |
63 |

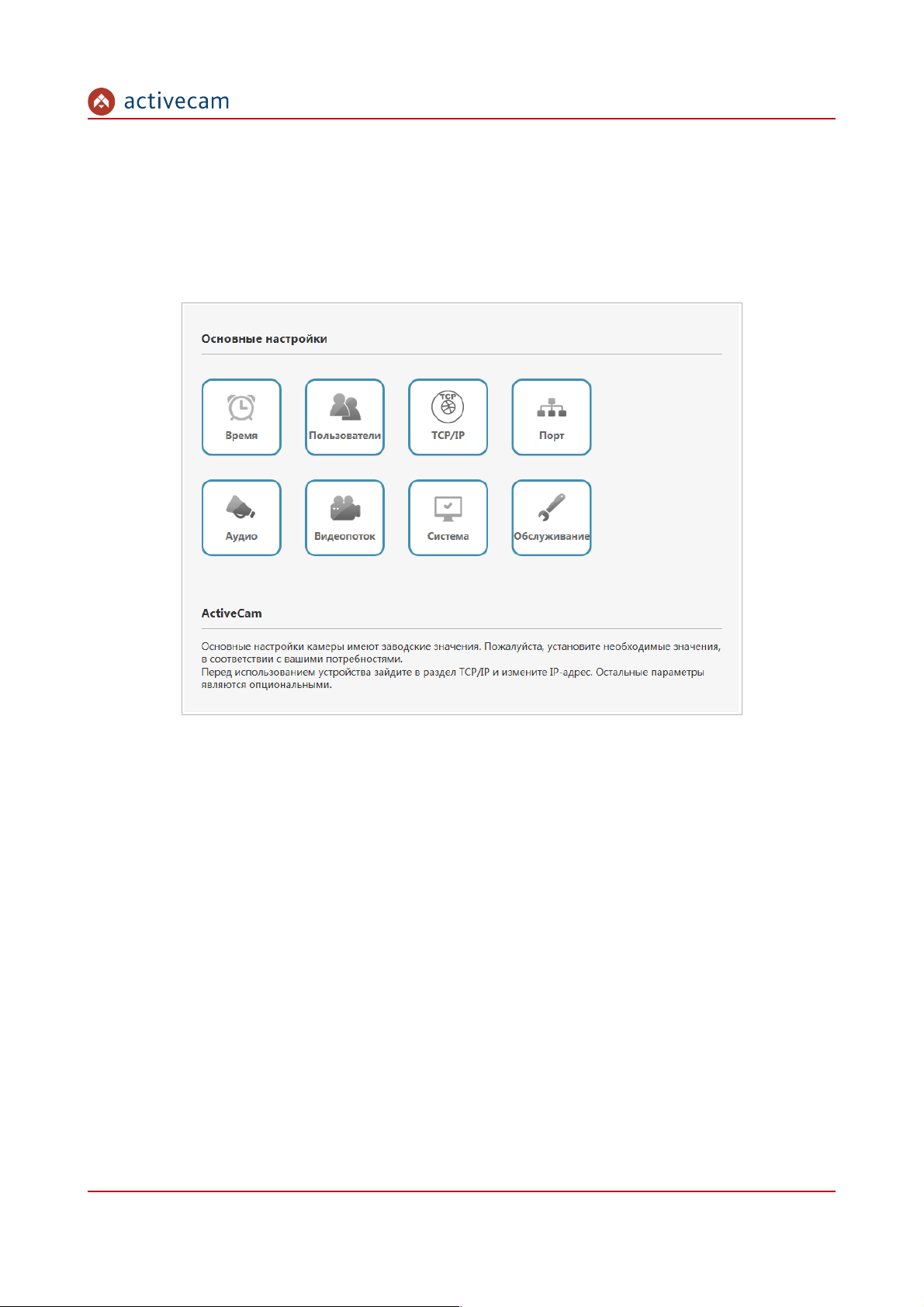

3.3.1 Меню «Основные настройки»........................................................................................................................ |
63 |

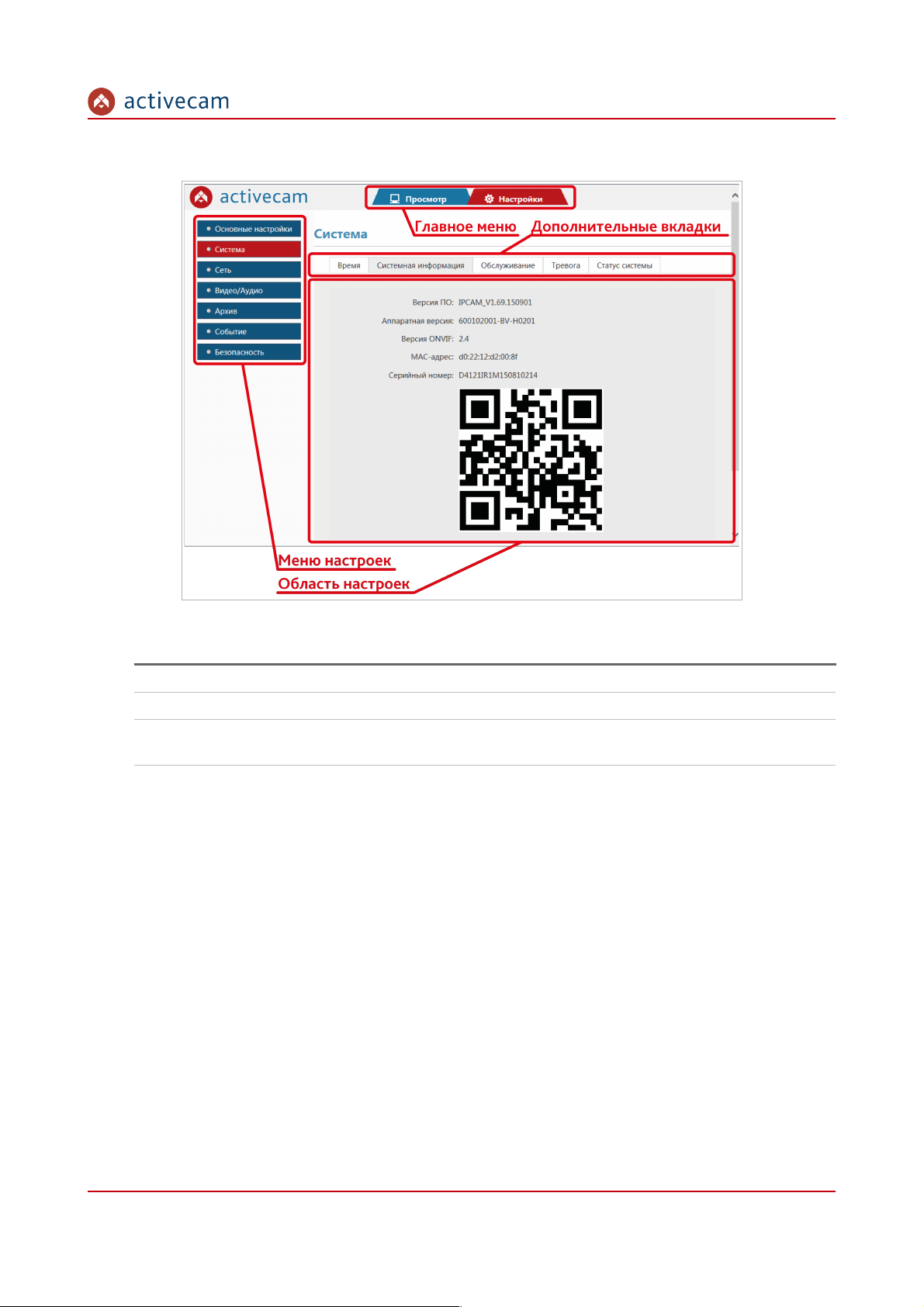

3.3.2 Меню «Система»................................................................................................................................................ |
64 |

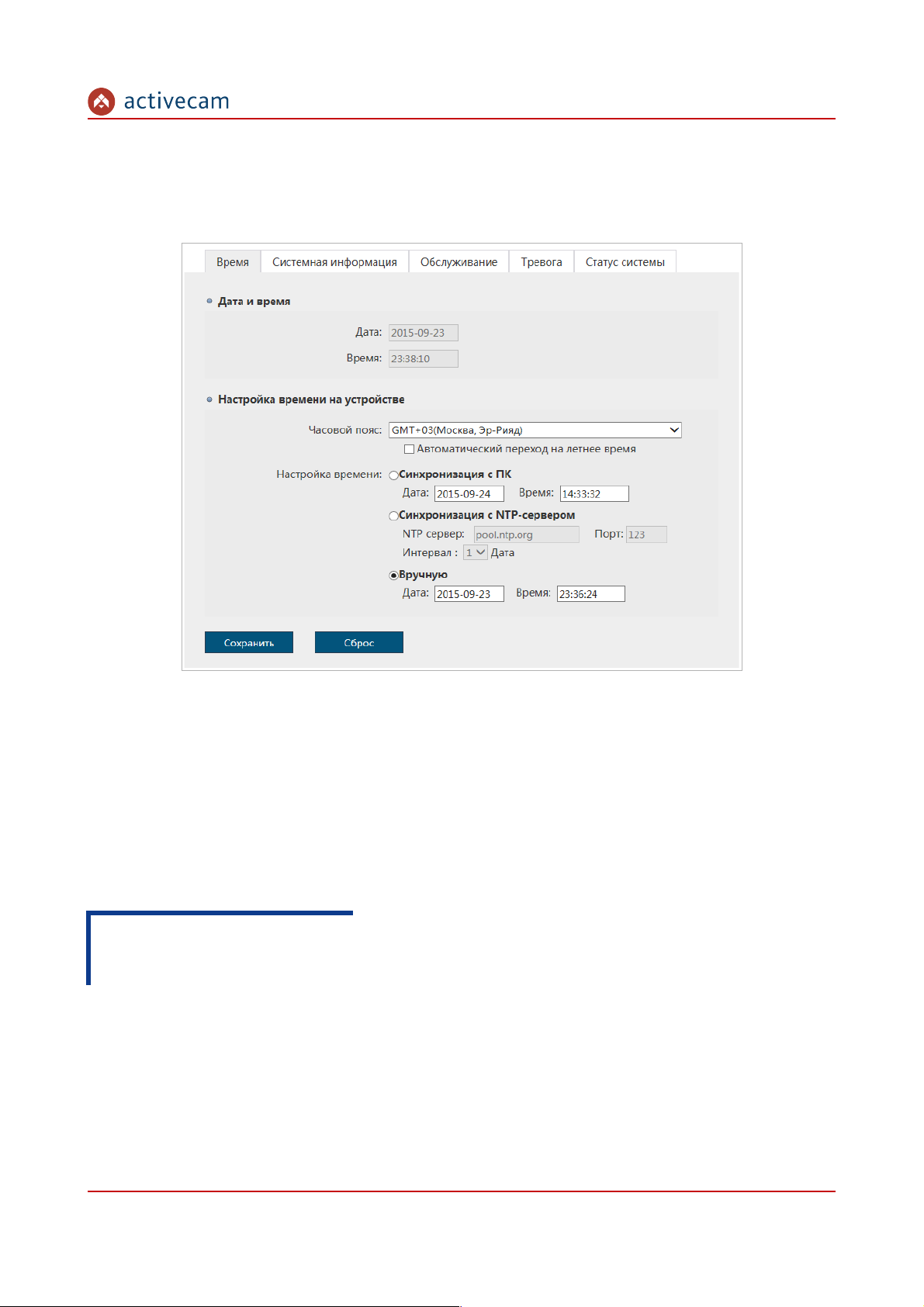

3.3.2.1 Вкладка «Время»....................................................................................................................................... |
65 |

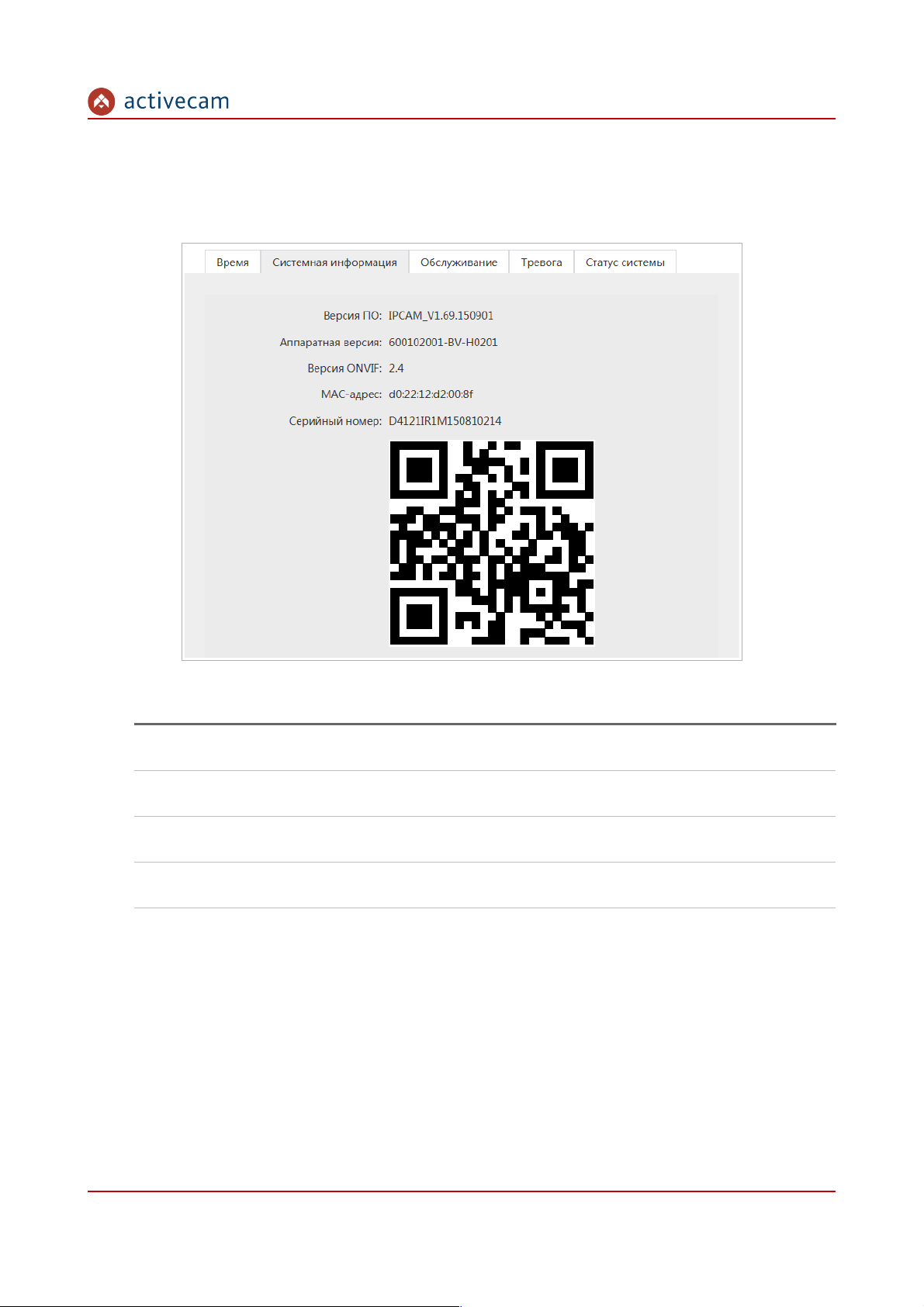

3.3.2.2 Вкладка «Системная информация»..................................................................................................... |
67 |
3.3.2.3 Вкладка «Обслуживание»...................................................................................................................... |

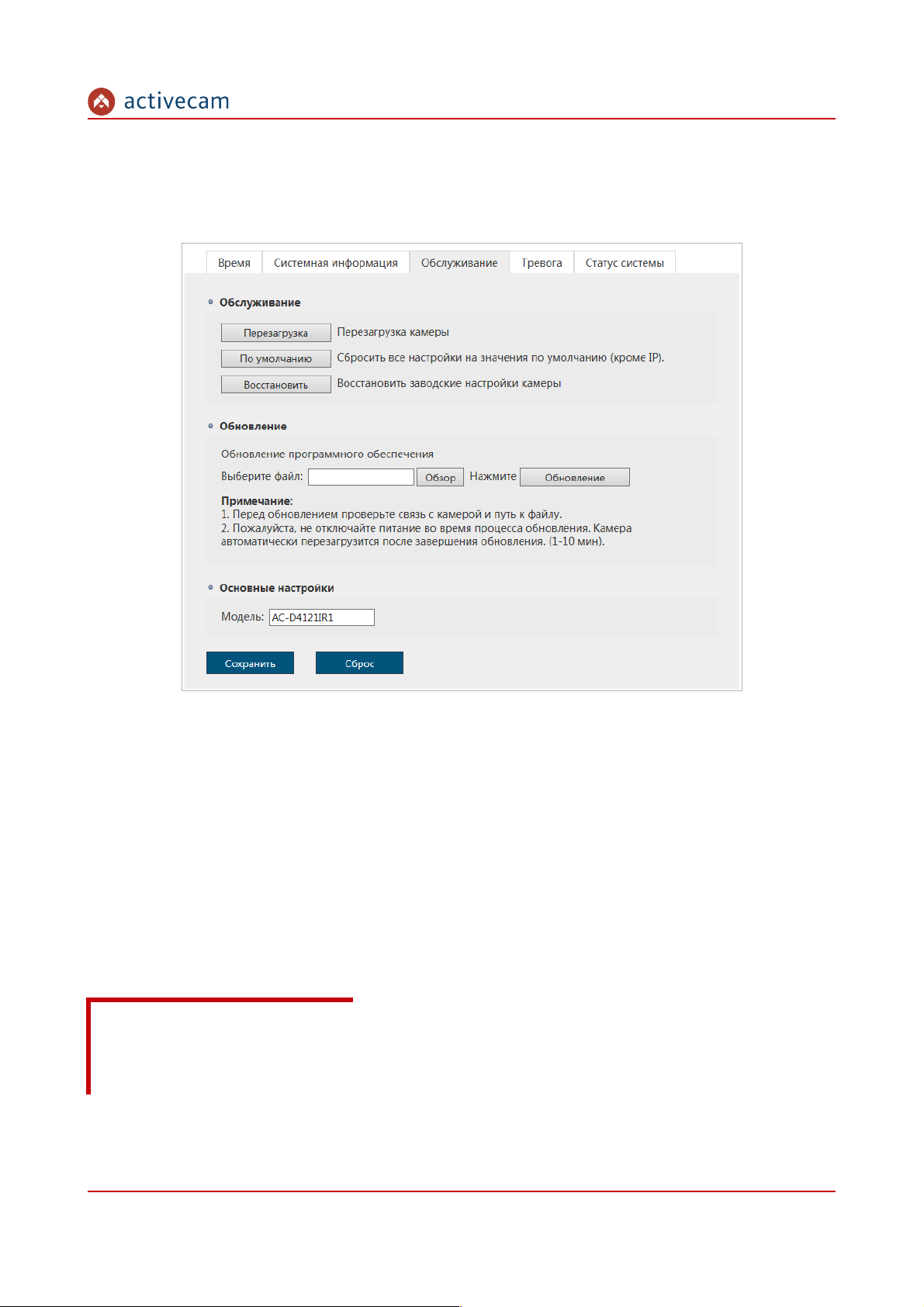

68 |

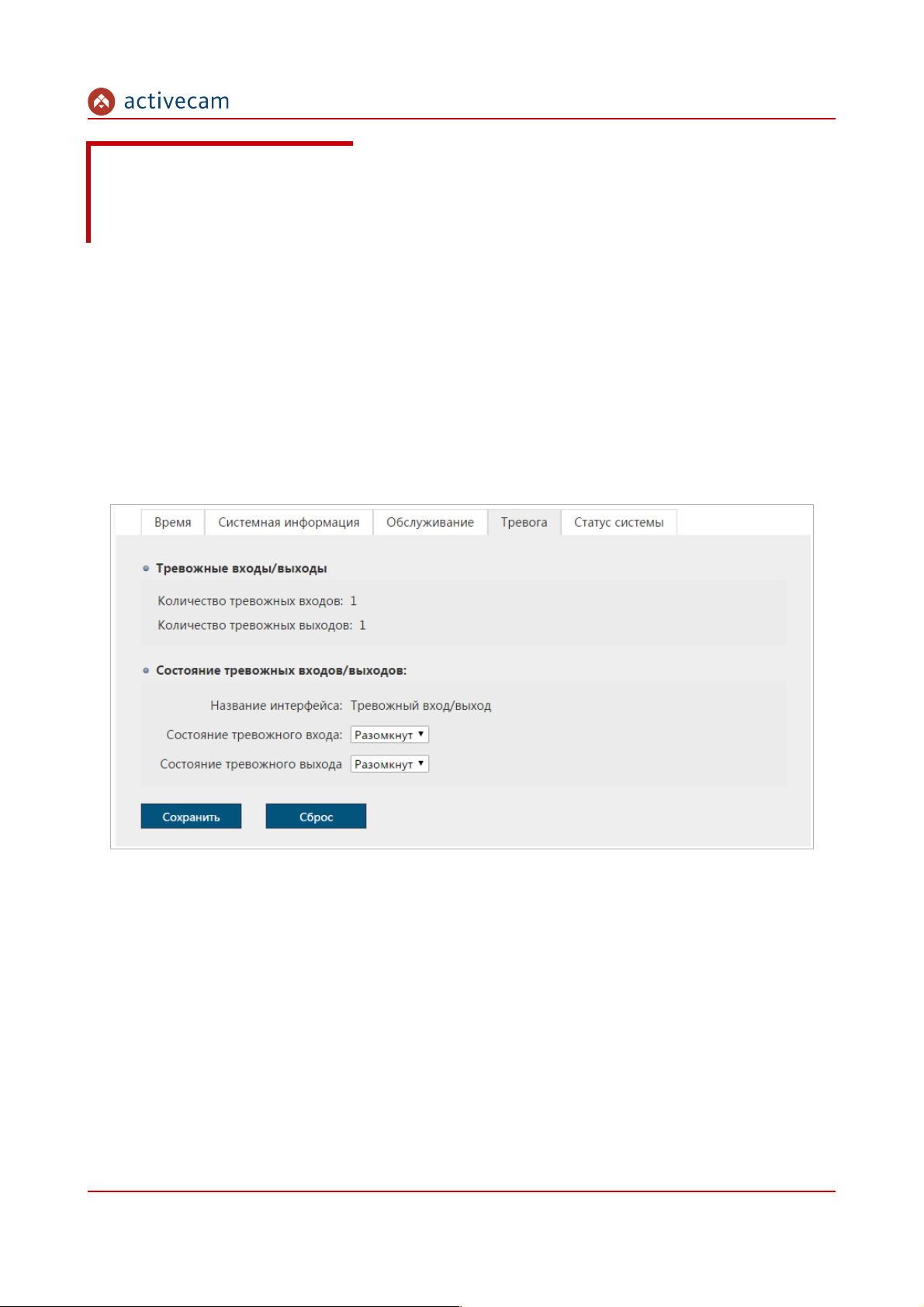

3.3.2.4 Вкладка «Тревога»................................................................................................................................... |
69 |
3.3.2.5 Вкладка «Статус системы»..................................................................................................................... |

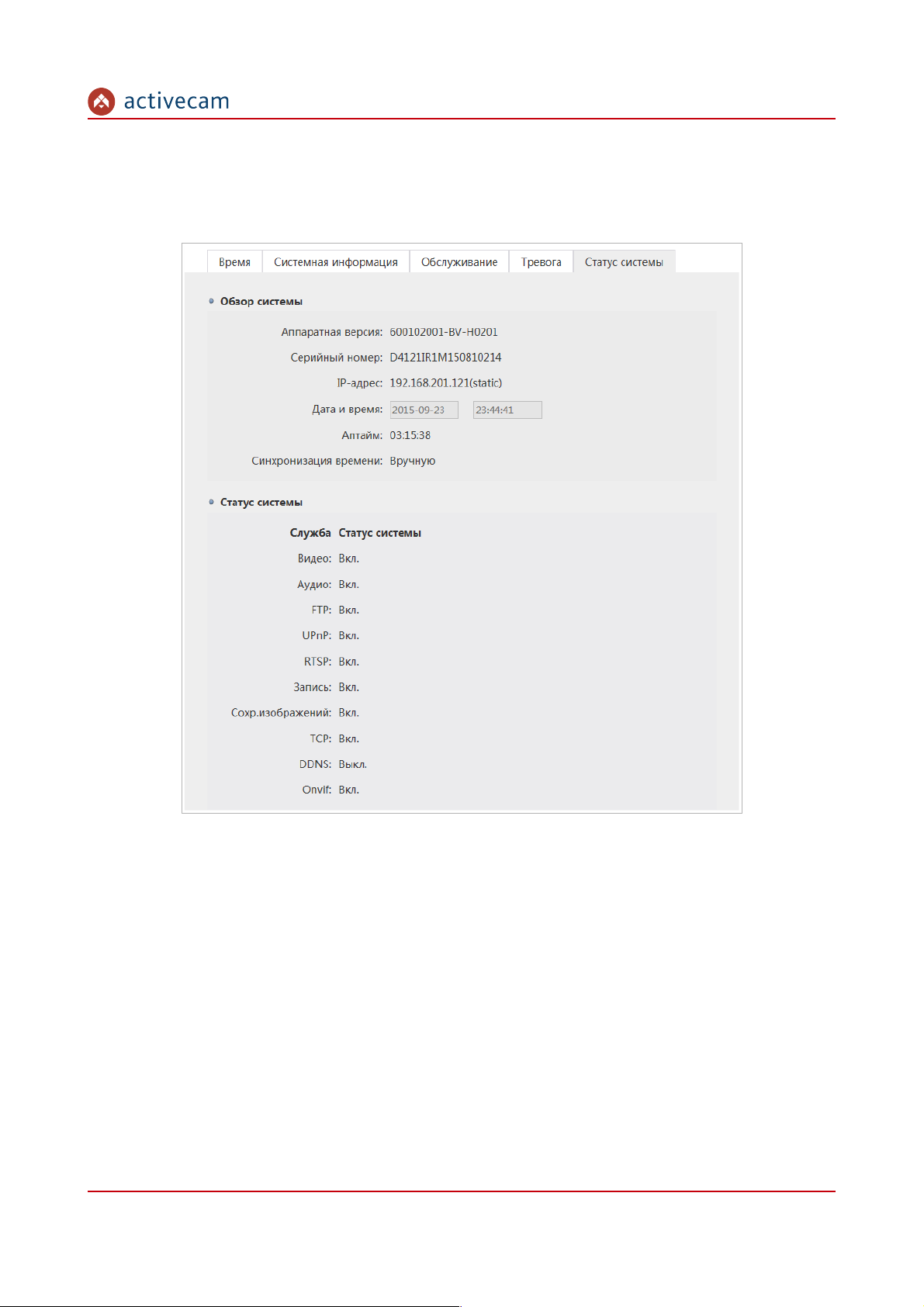

70 |
3.3.3 Меню «Сеть»........................................................................................................................................................ |
71 |

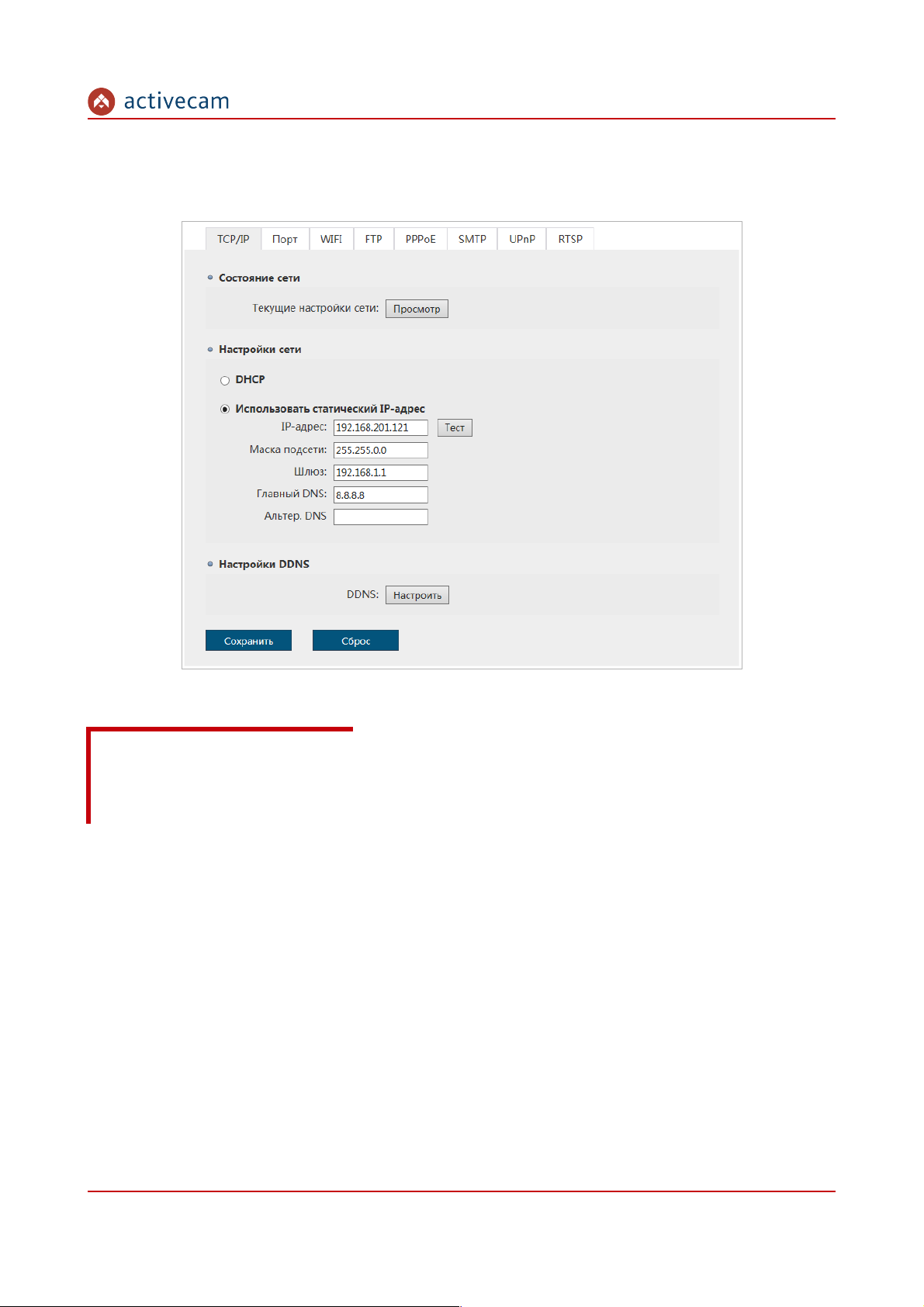

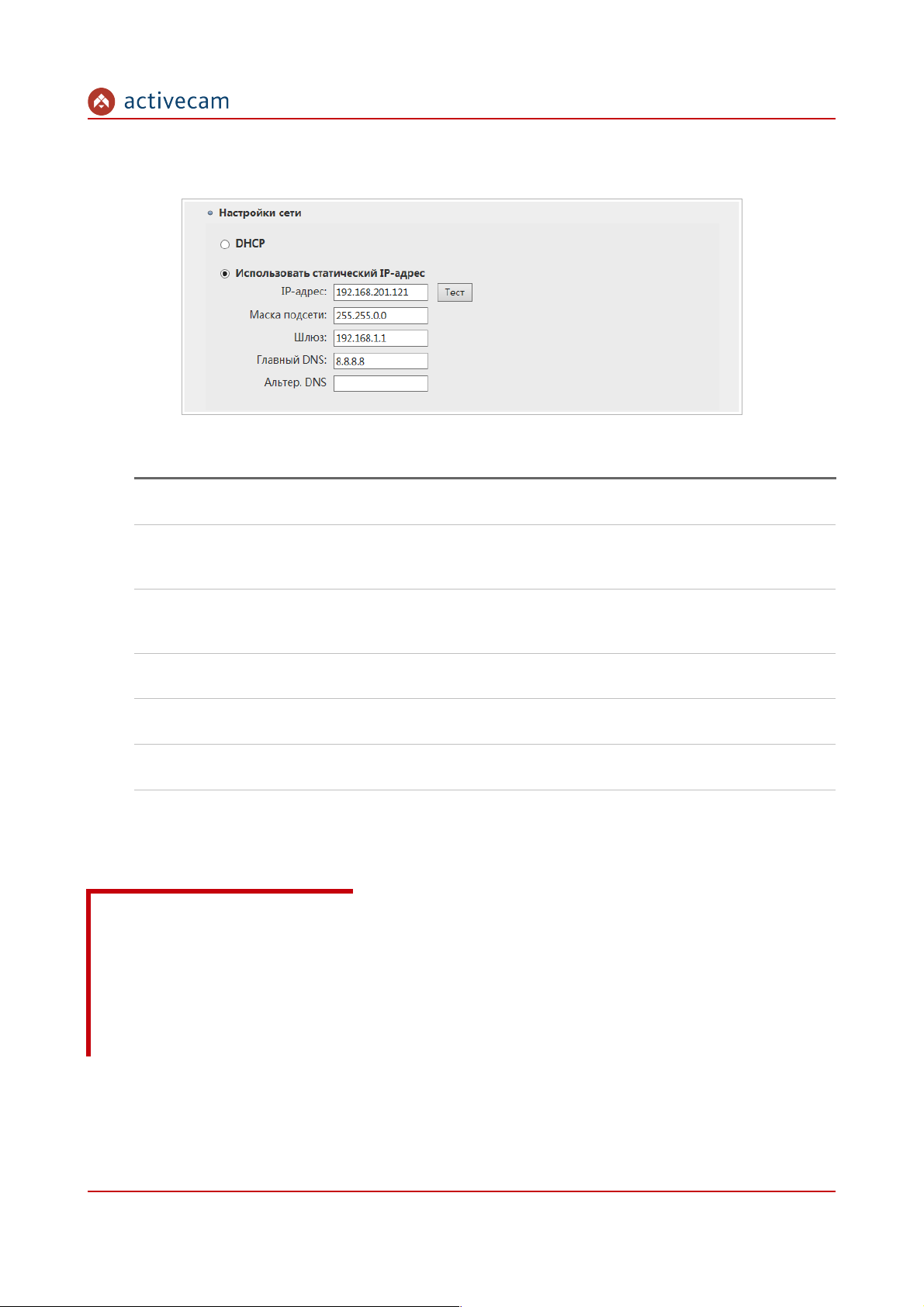

3.3.3.1 Вкладка «TCP/IP»....................................................................................................................................... |
72 |

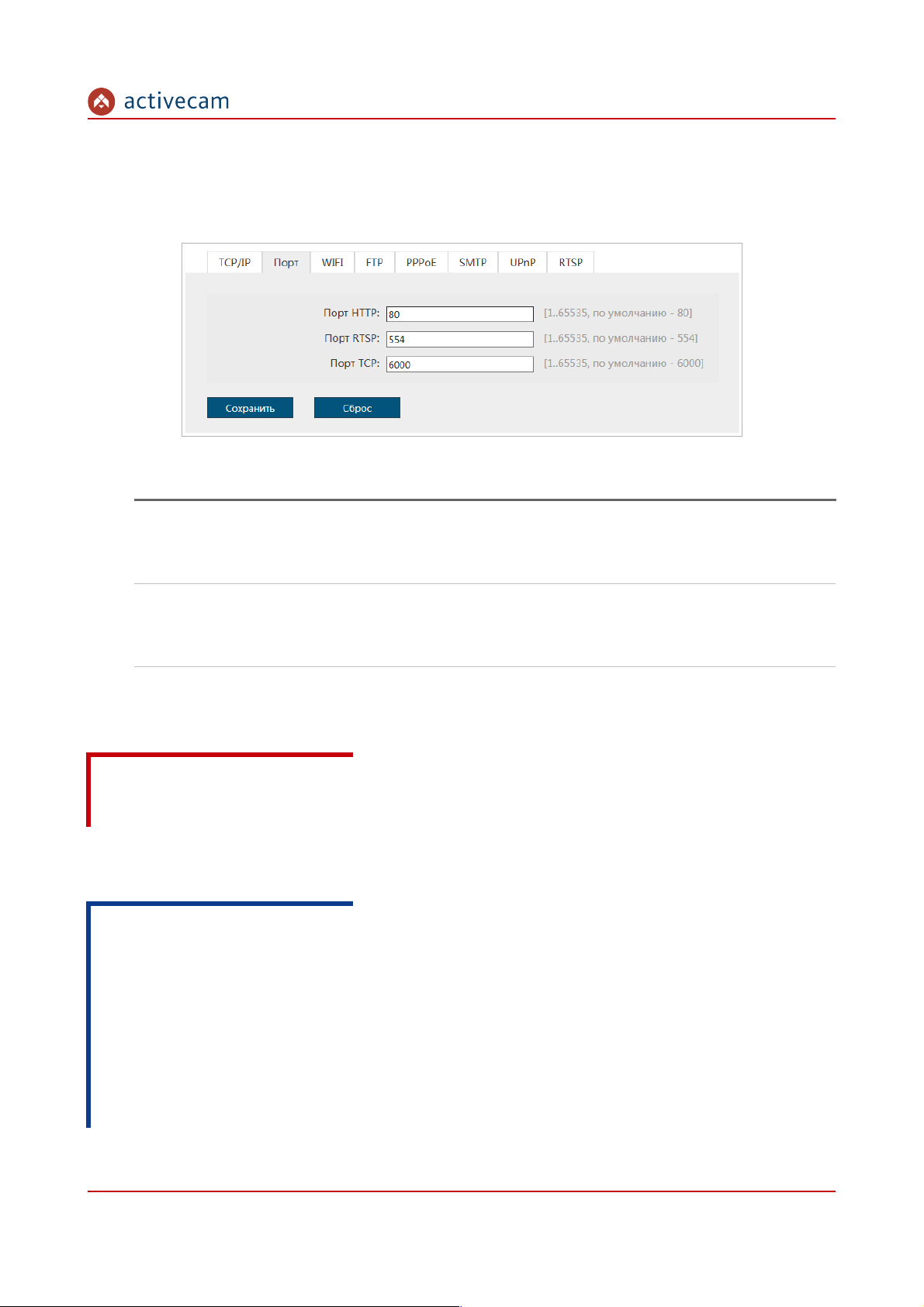

3.3.3.2 Вкладка «Порт»......................................................................................................................................... |
76 |

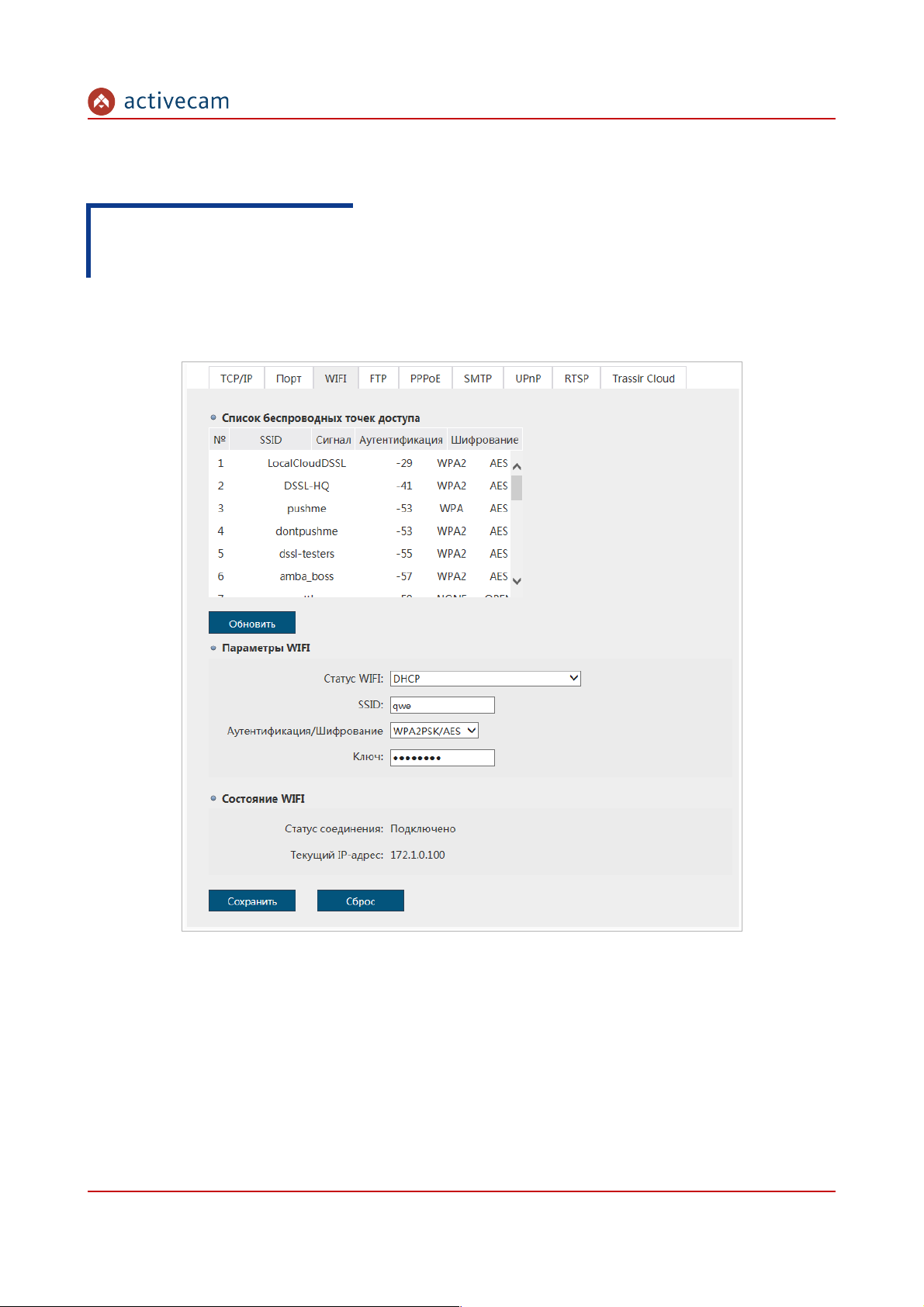

3.3.3.3 Вкладка «WIFI»........................................................................................................................................... |
77 |

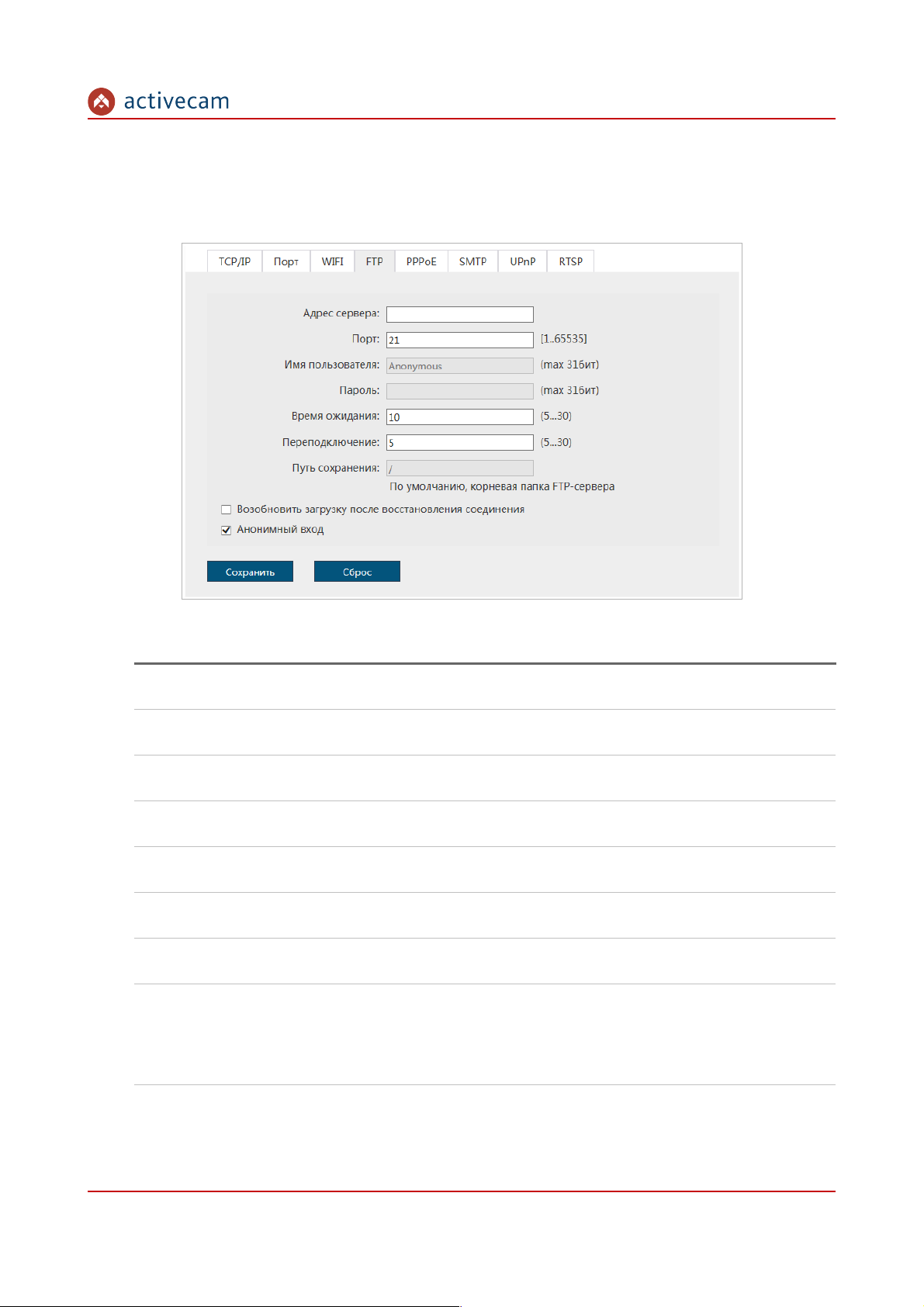

3.3.3.4 Вкладка «FTP»............................................................................................................................................ |
79 |

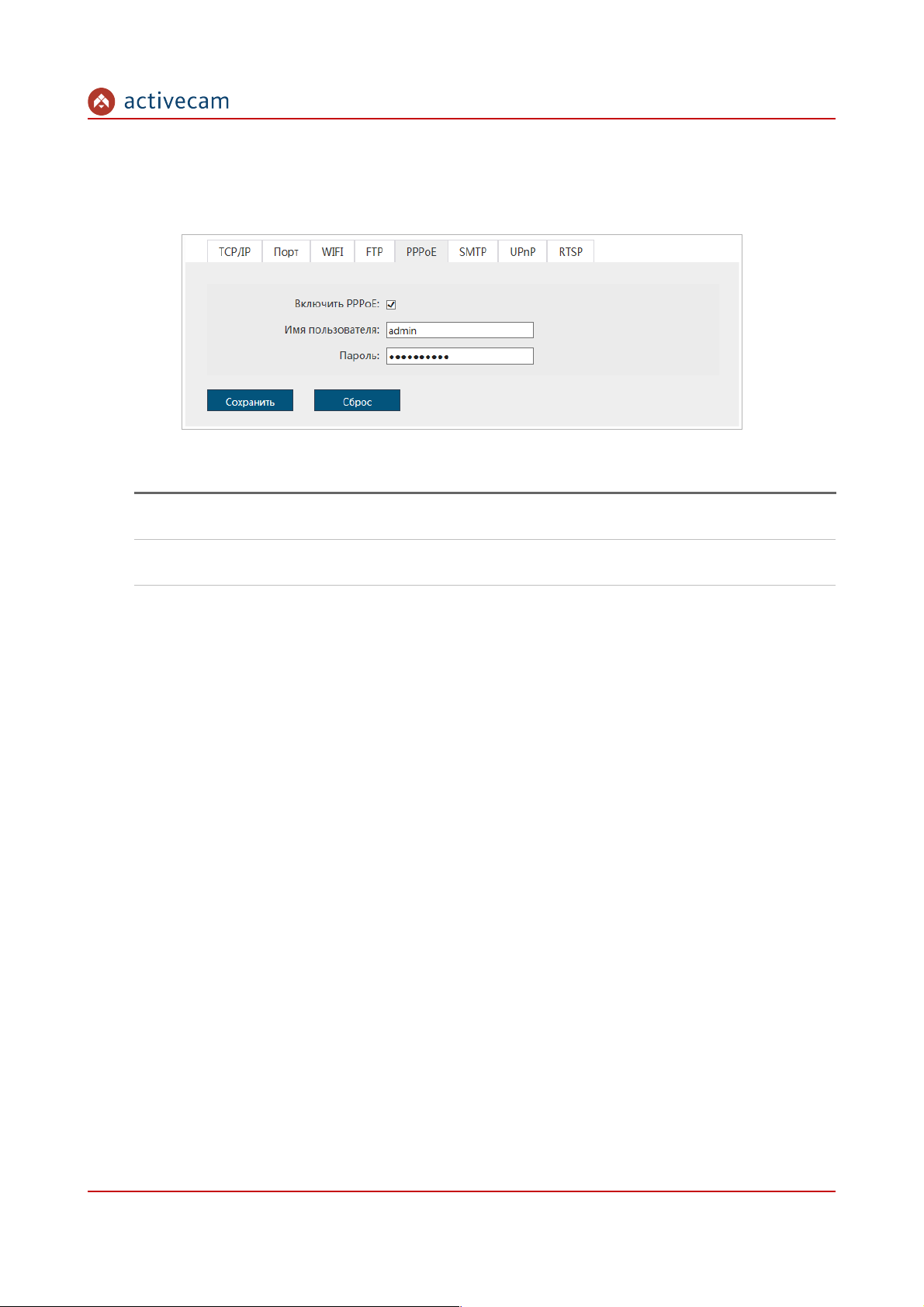

3.3.3.5 Вкладка «PPPoE»....................................................................................................................................... |
80 |
Руководство по эксплуатации IP-камер ActiveCam |
2 |
|
Оглавление |

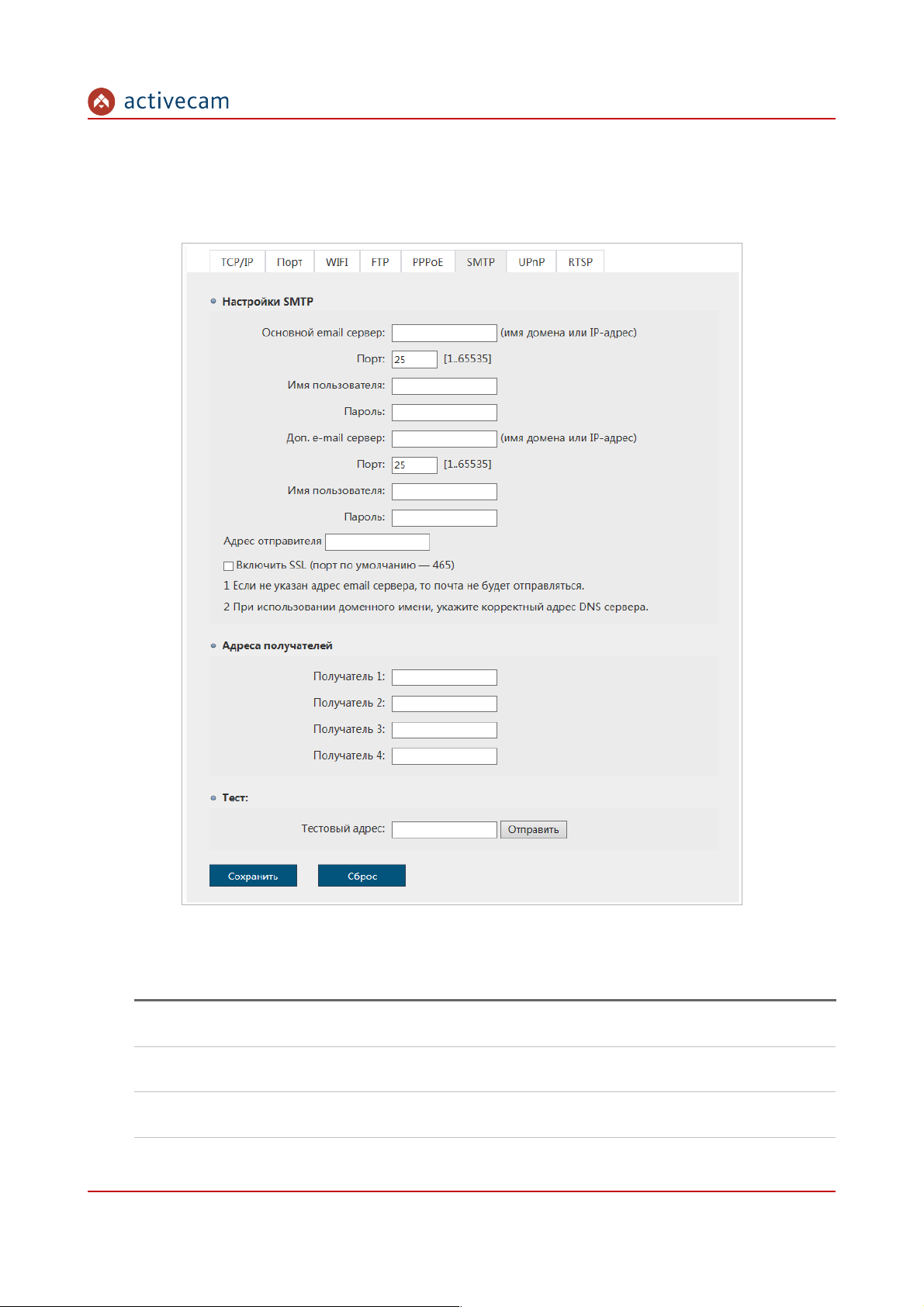

3.3.3.6 Вкладка «SMTP»........................................................................................................................................ |
81 |

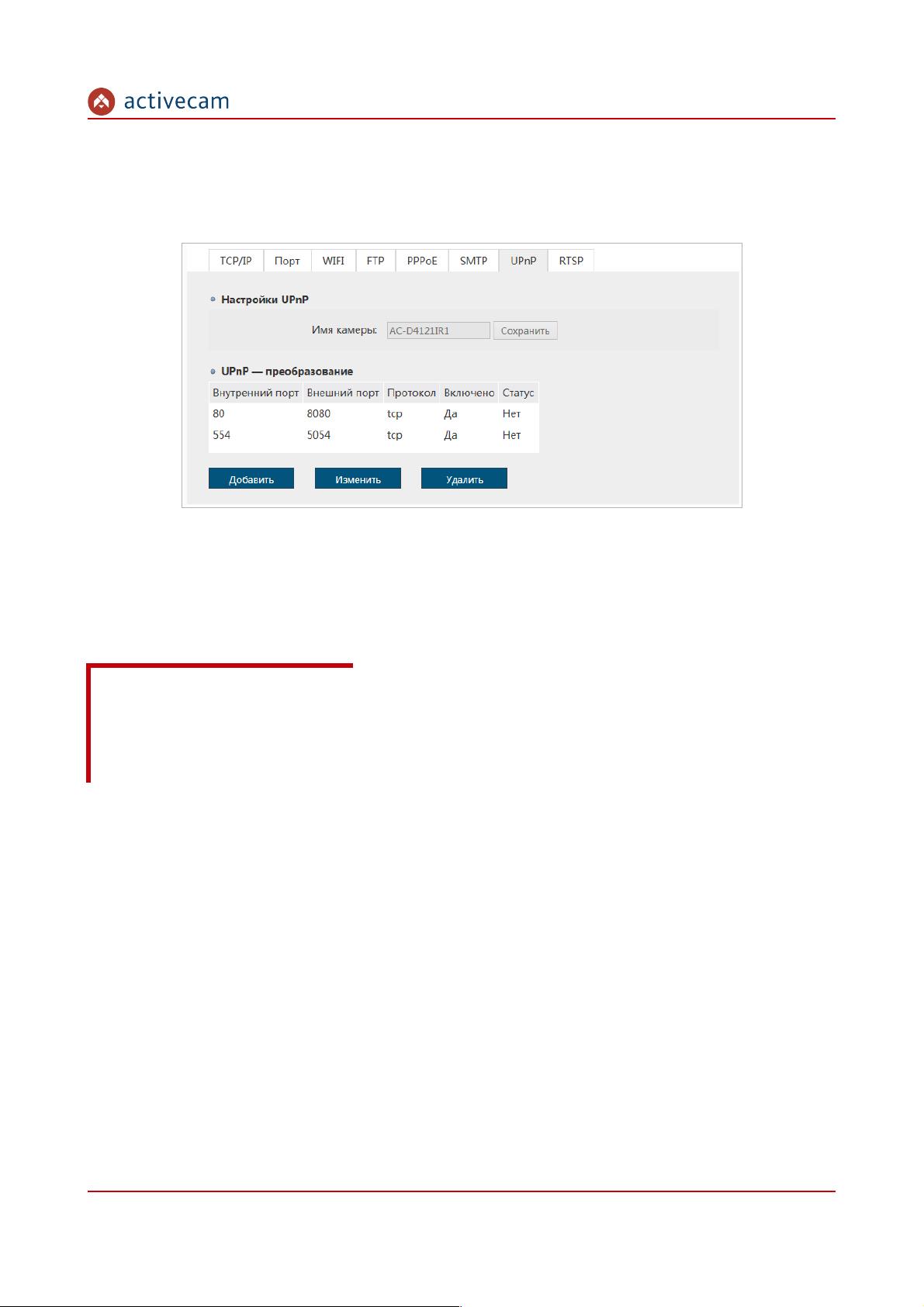

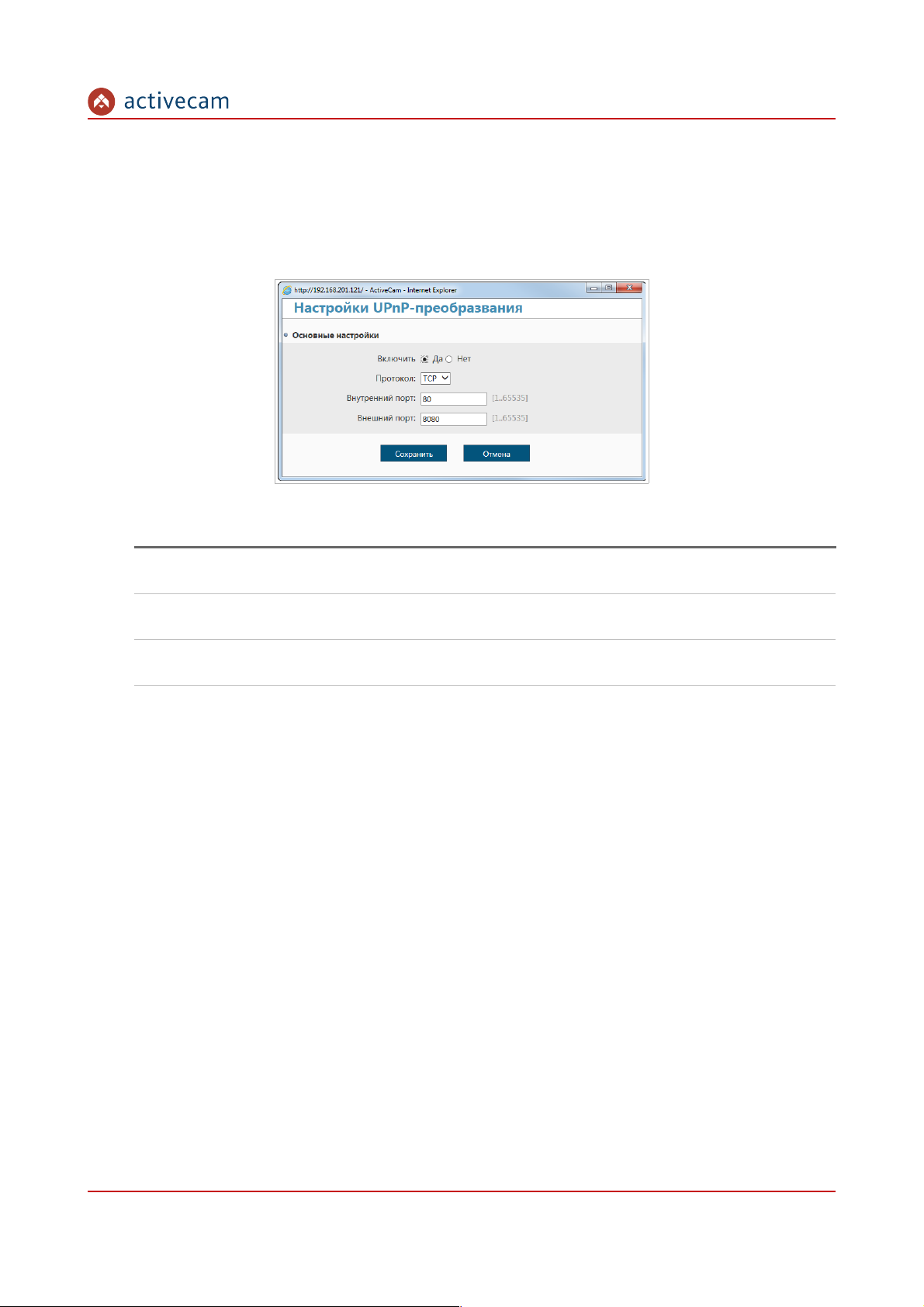

3.3.3.7 Вкладка «UPnP»......................................................................................................................................... |
83 |

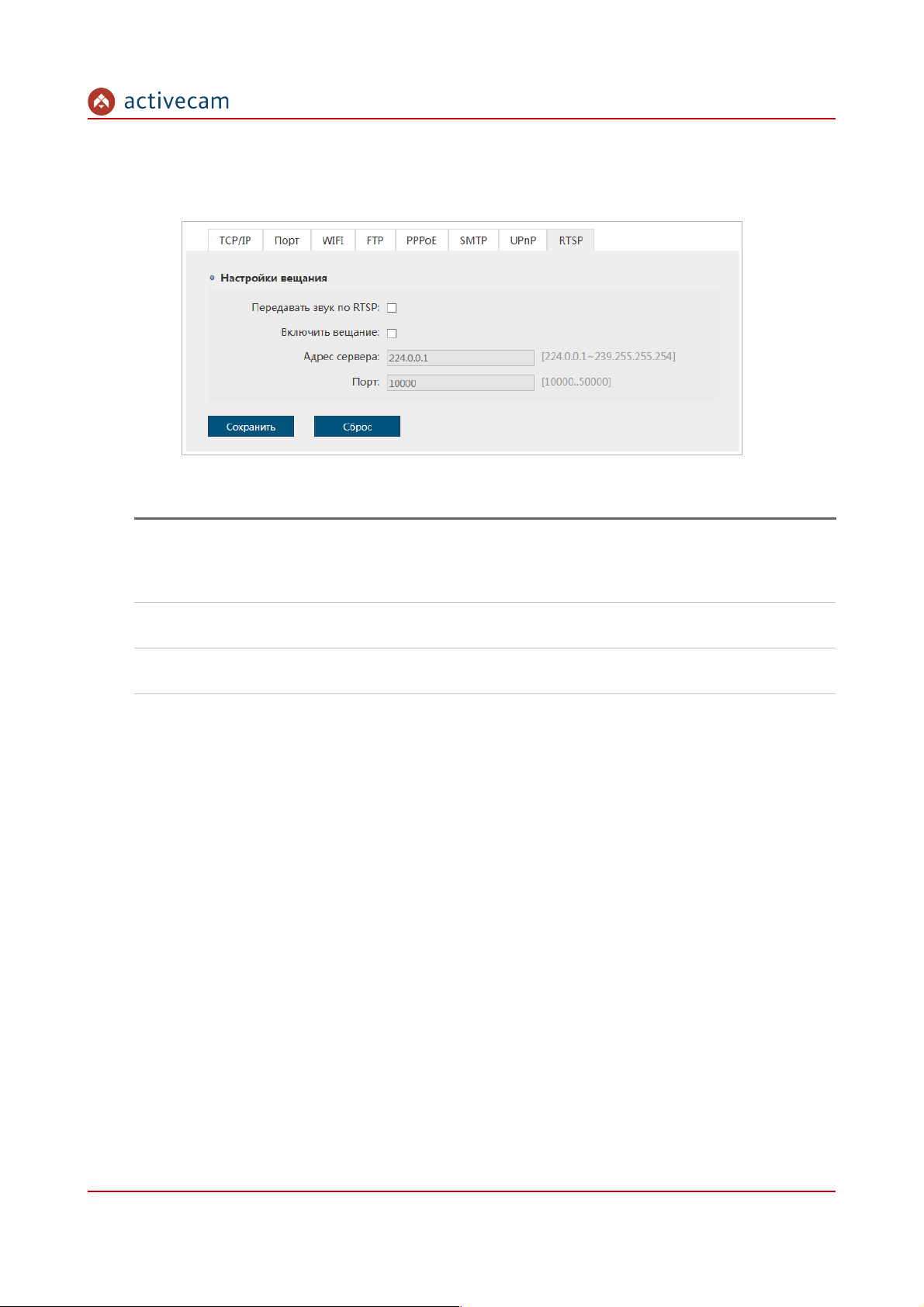

3.3.3.8 Вкладка «RTSP»......................................................................................................................................... |
85 |

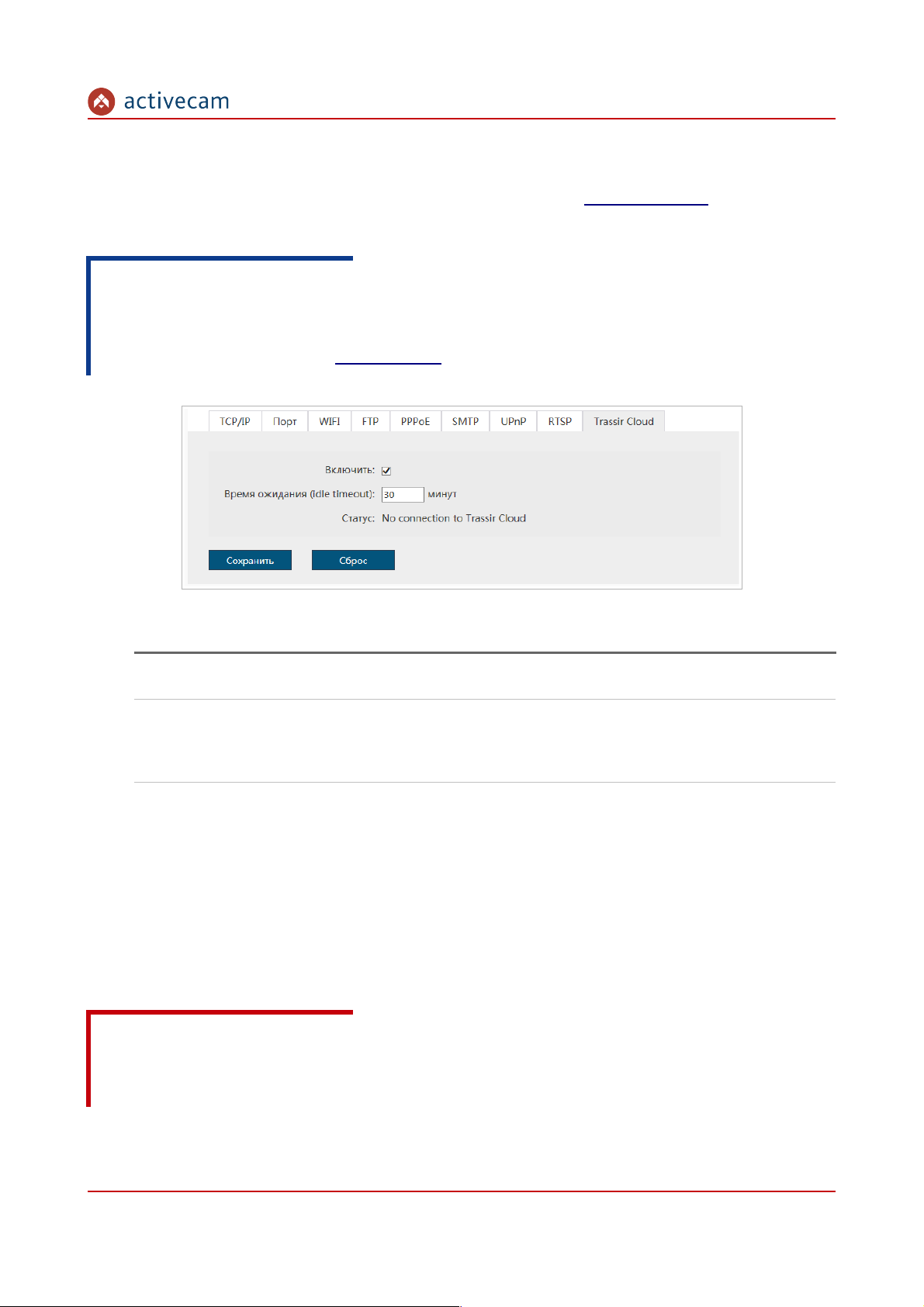

3.3.3.9 Вкладка «Trassir Cloud»........................................................................................................................... |
86 |
3.3.4 Меню «Видео/Аудио»....................................................................................................................................... |
87 |

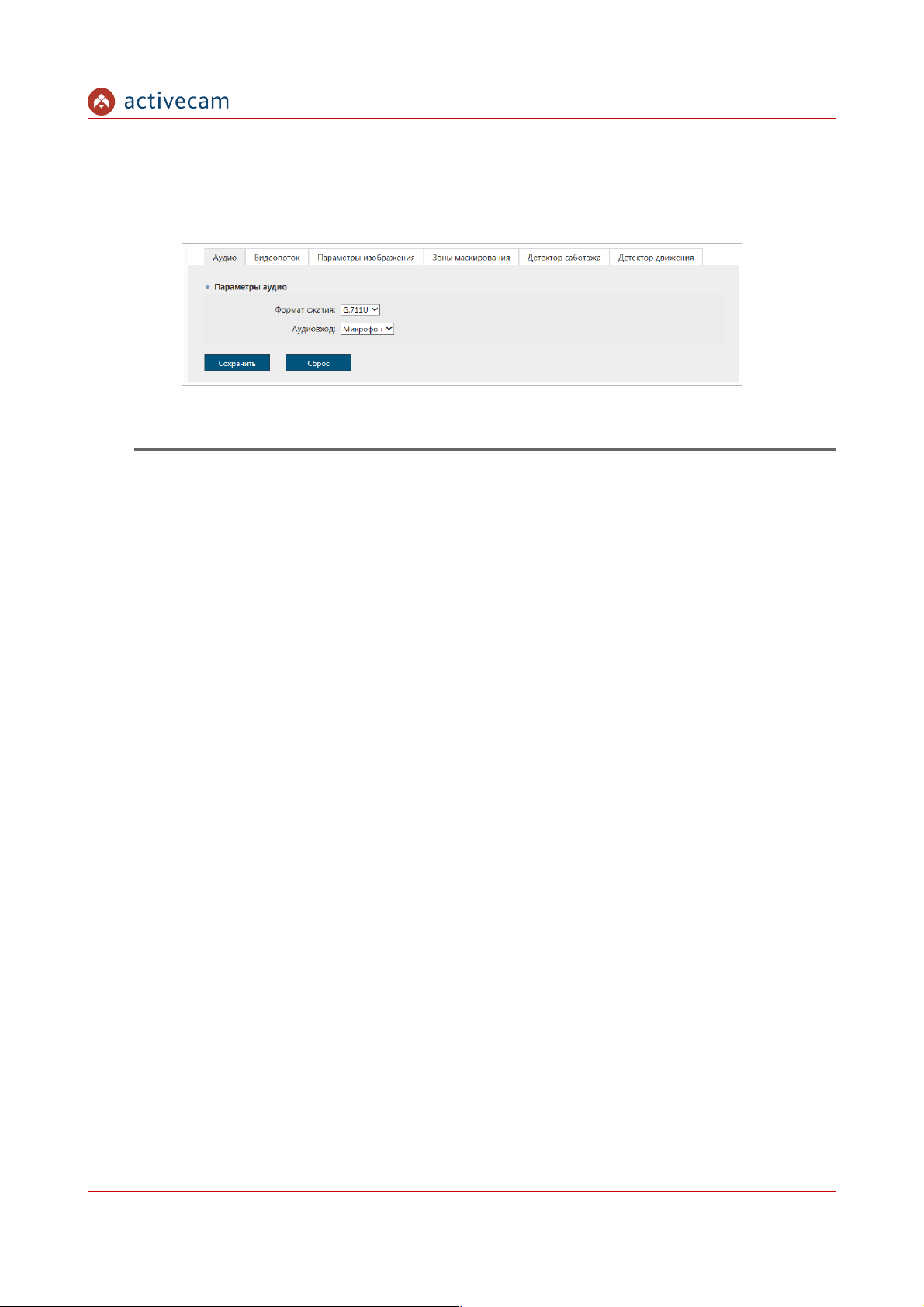

3.3.4.1 Вкладка «Аудио»....................................................................................................................................... |
88 |

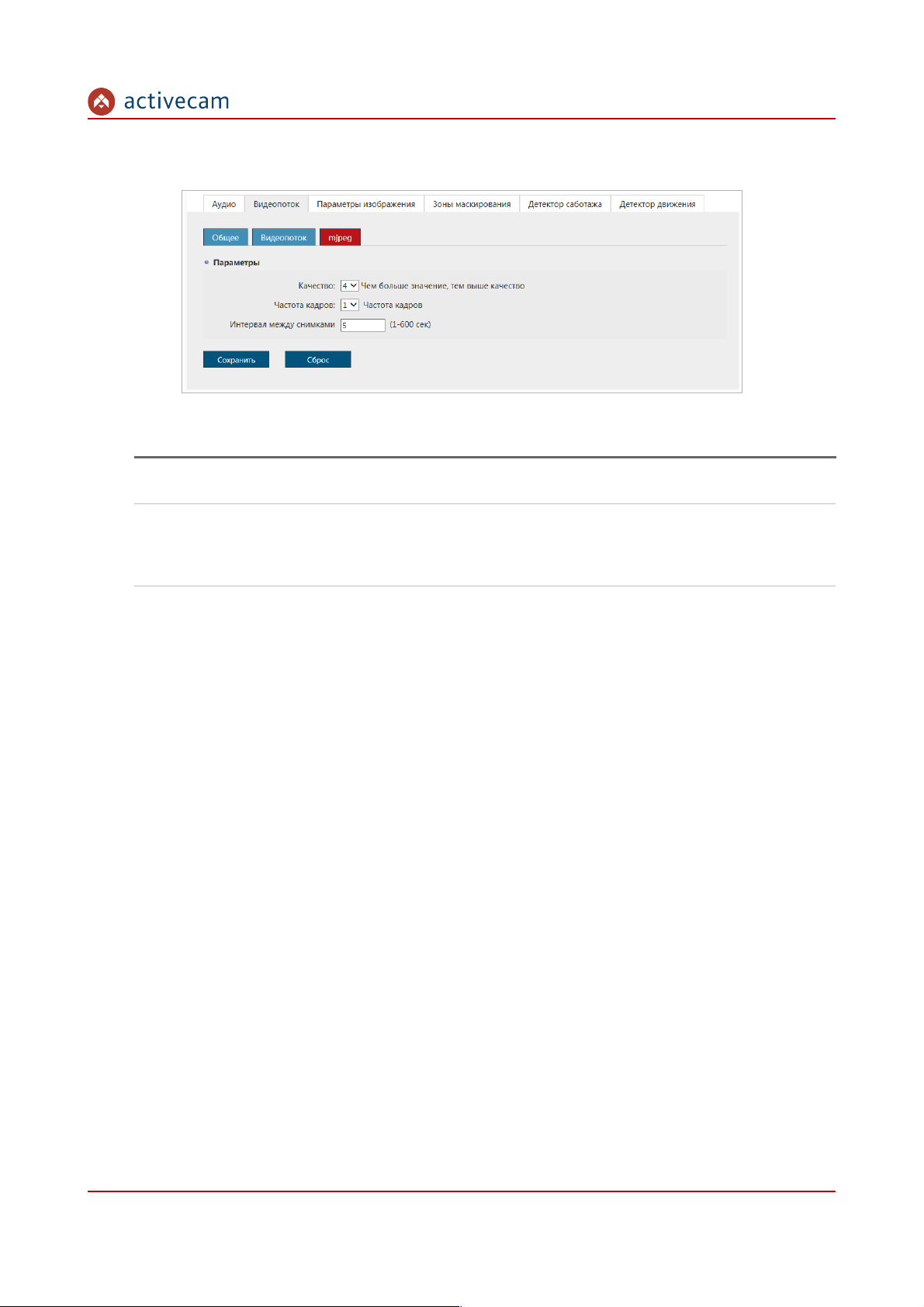

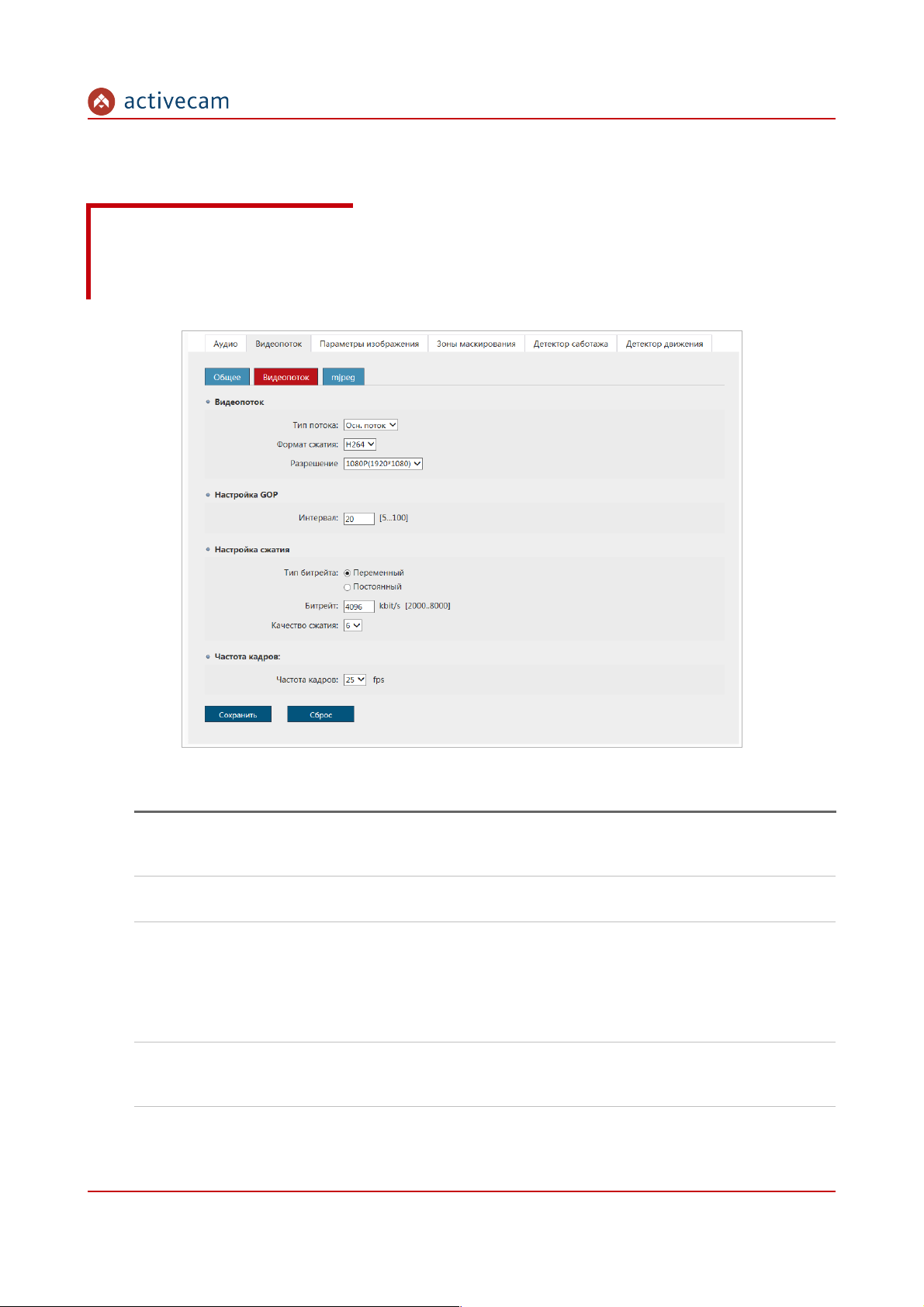

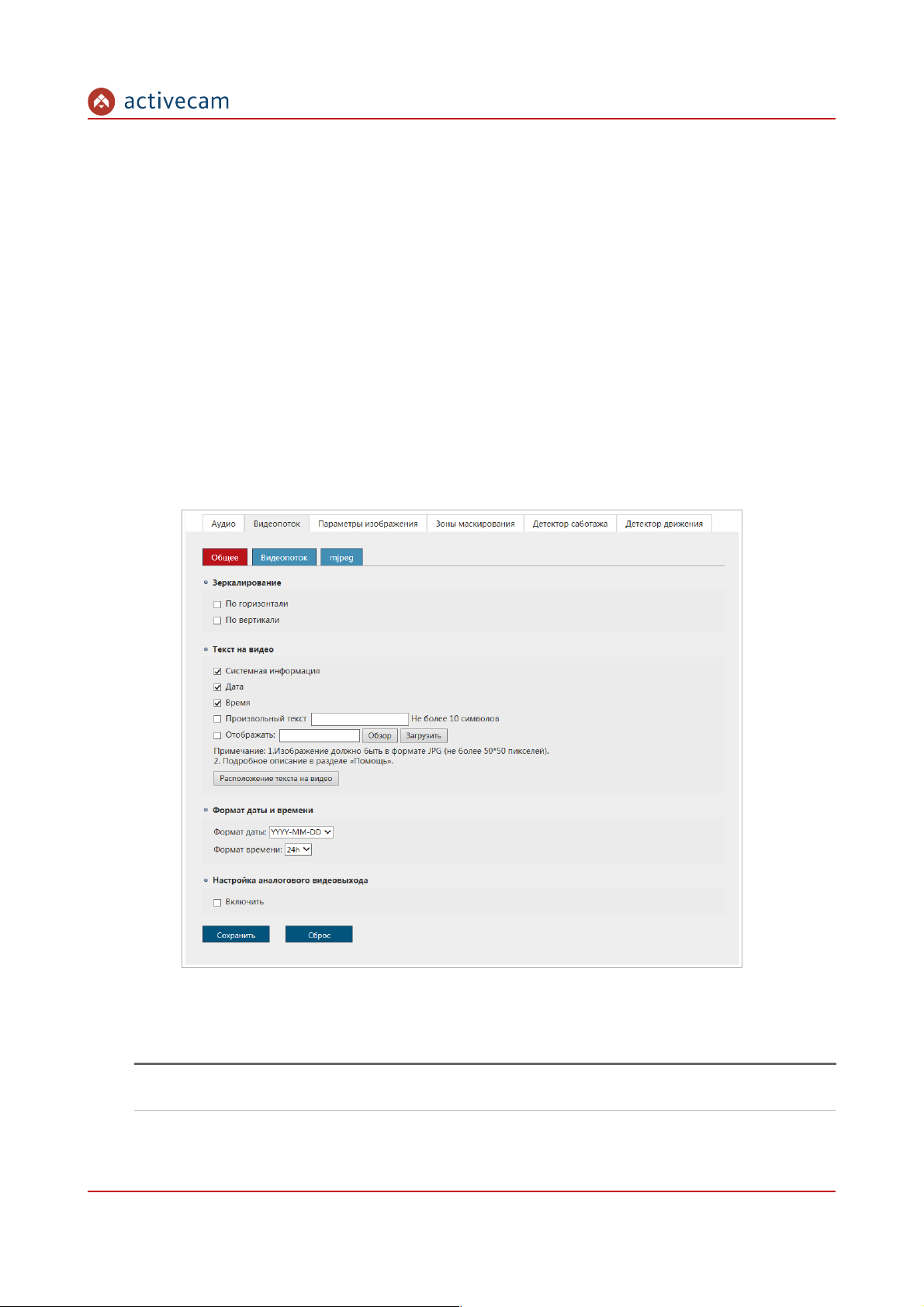

3.3.4.2 Вкладка «Видеопоток»........................................................................................................................... |
89 |

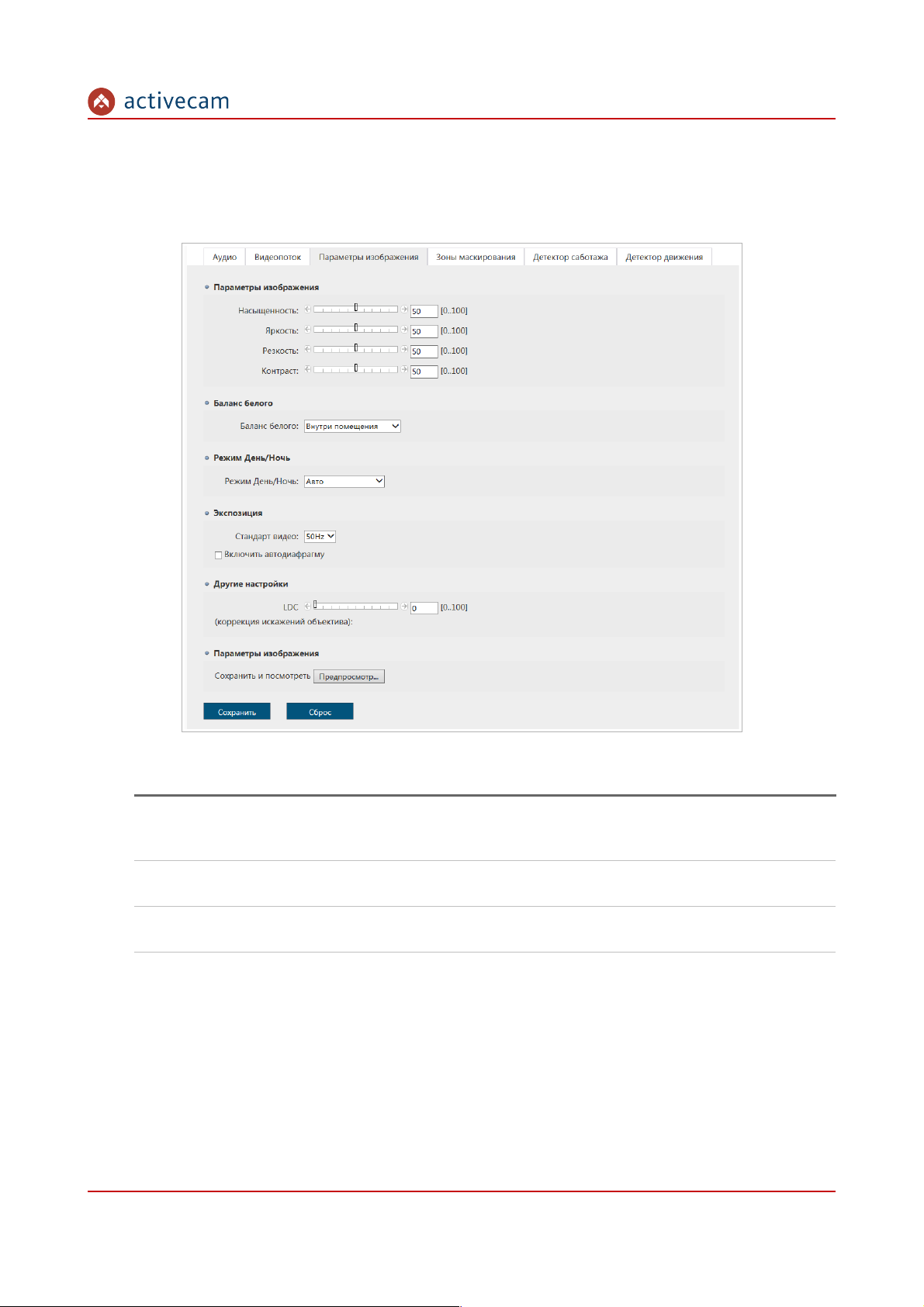

3.3.4.3 Вкладка «Параметры изображения».................................................................................................. |
94 |

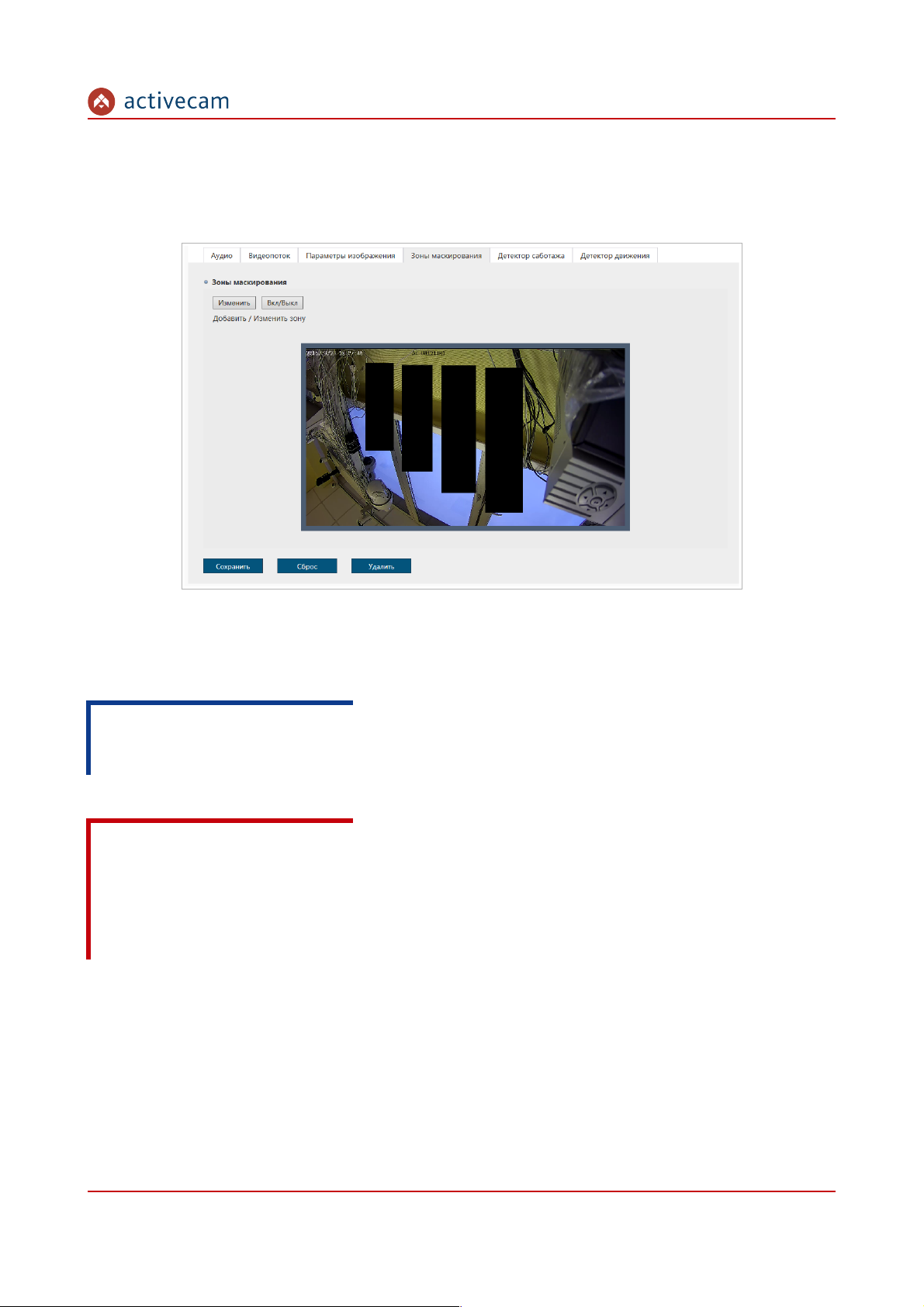

3.3.4.4 Вкладка «Зоны маскирования»............................................................................................................ |
96 |

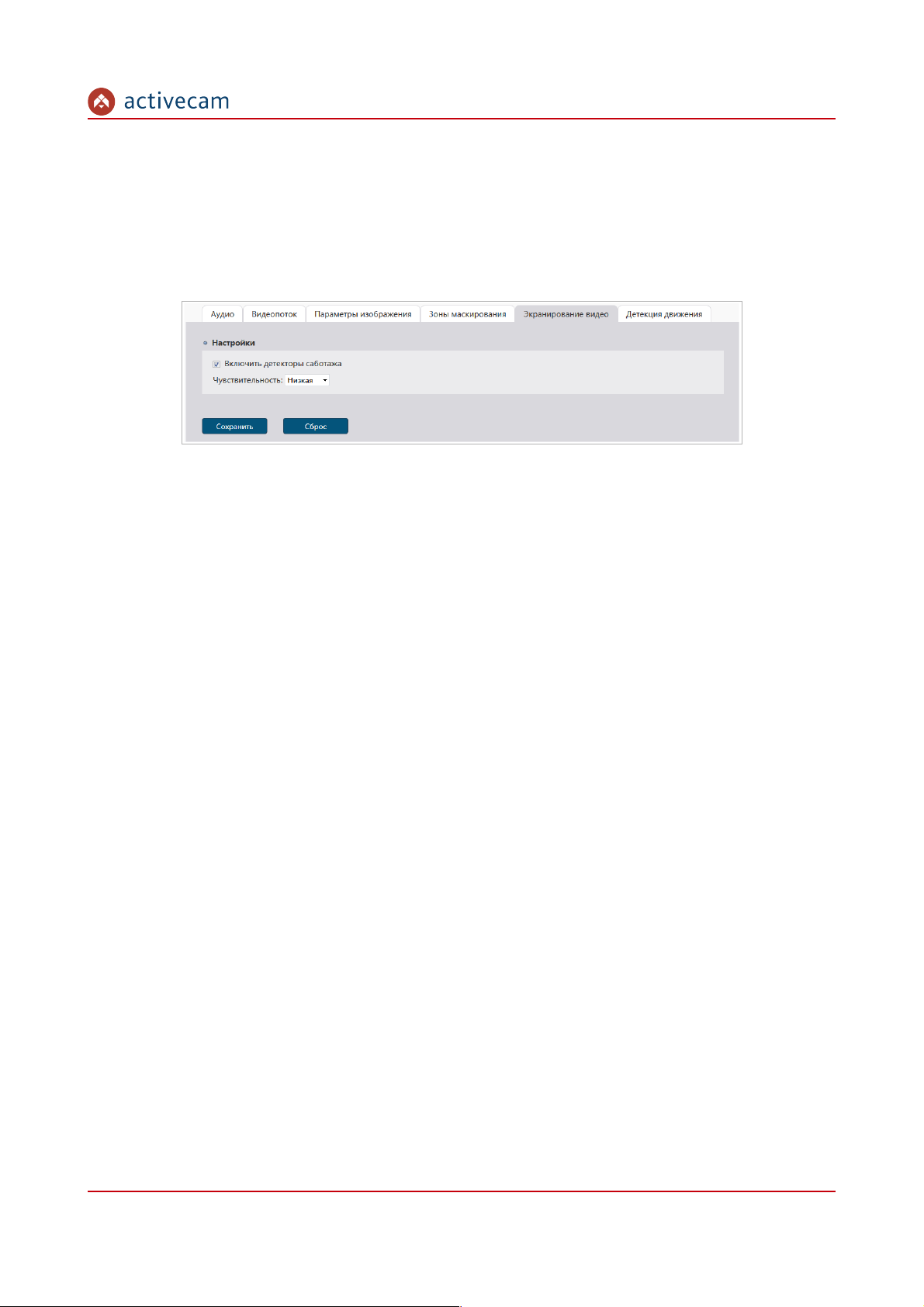

3.3.4.5 Вкладка «Детектор саботажа».............................................................................................................. |
97 |

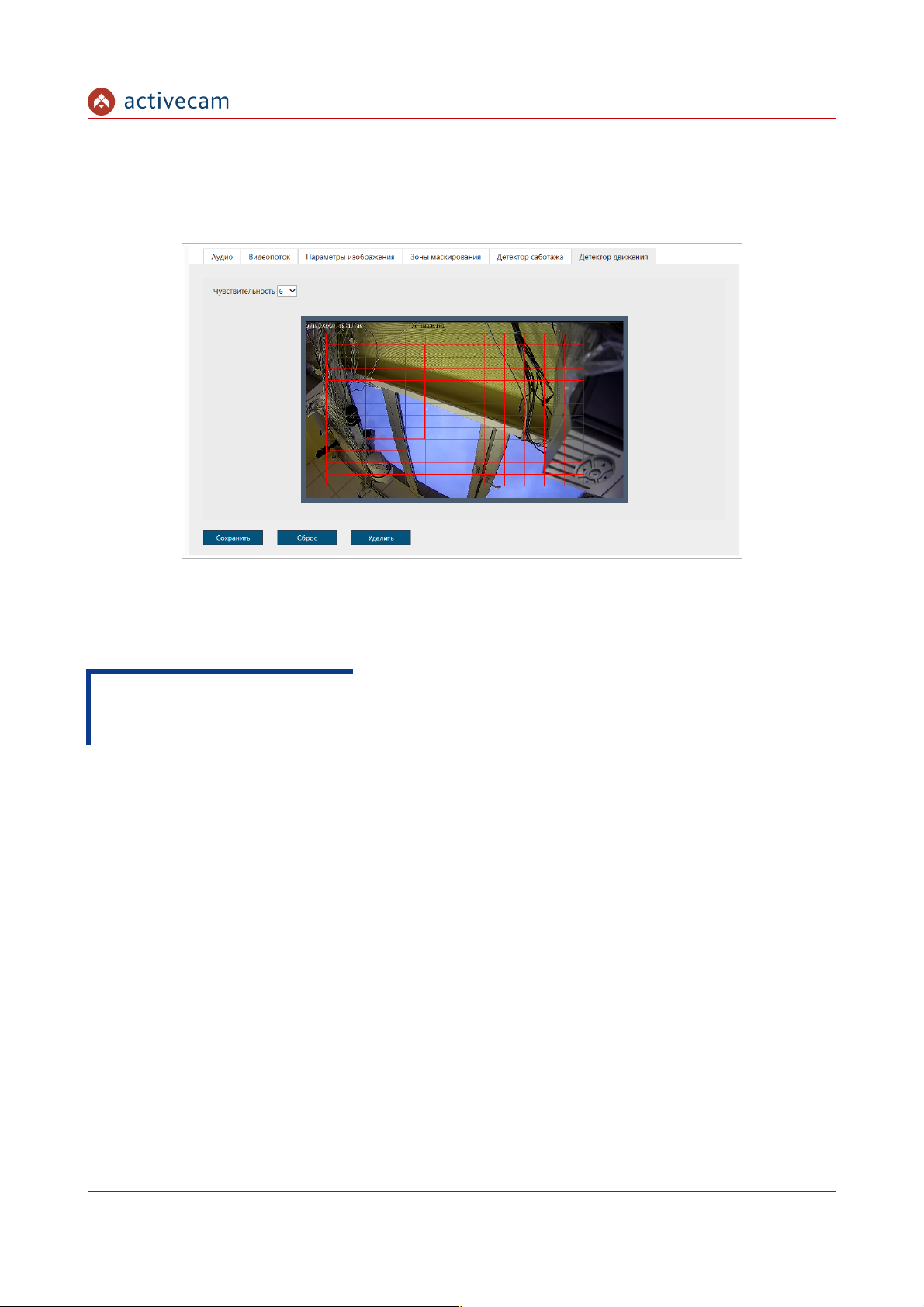

3.3.4.6 Вкладка «Детектор движения»............................................................................................................ |
98 |

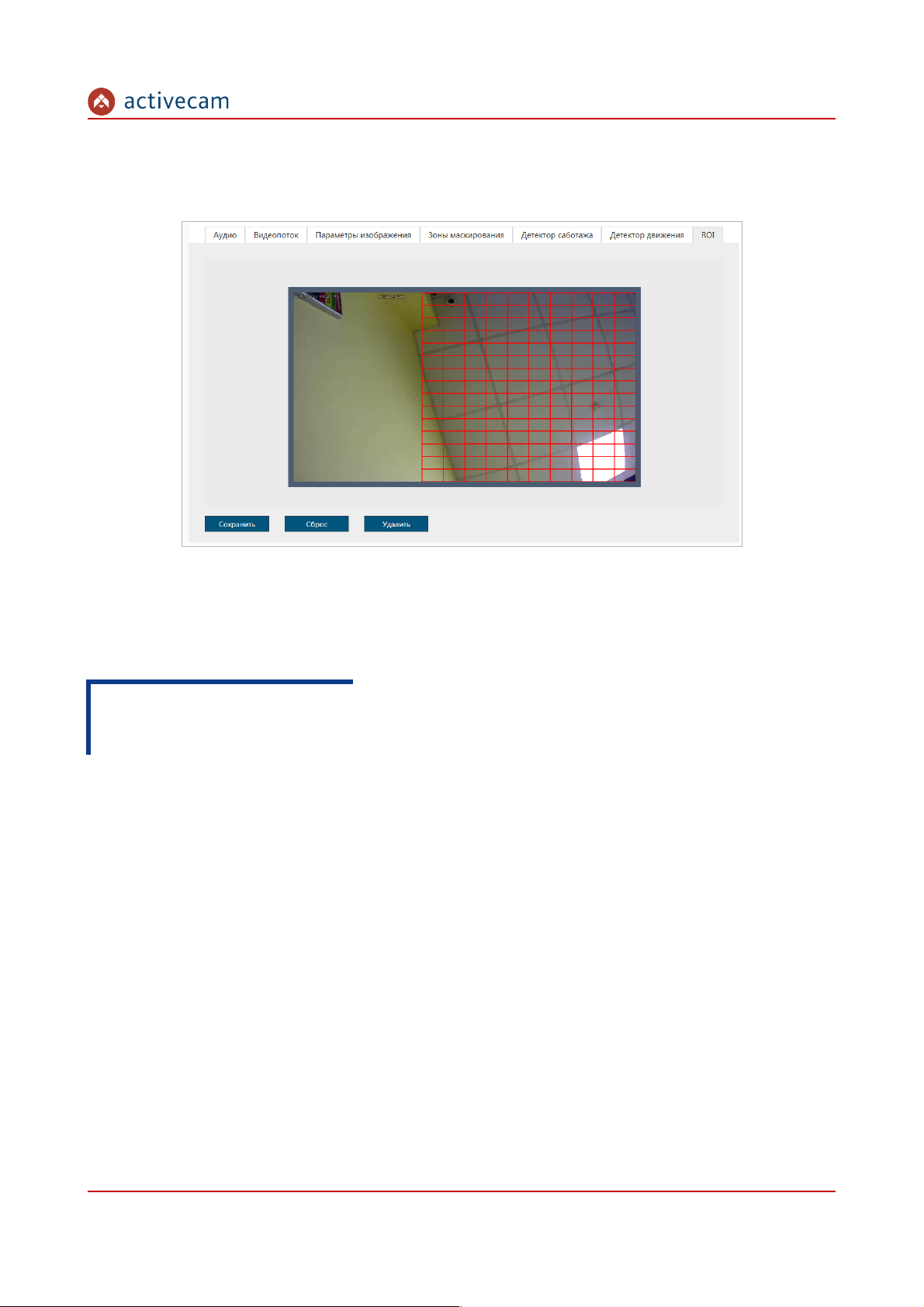

3.3.4.7 Вкладка «ROI»............................................................................................................................................ |
99 |
3.3.5 Меню «Архив»................................................................................................................................................... |
100 |

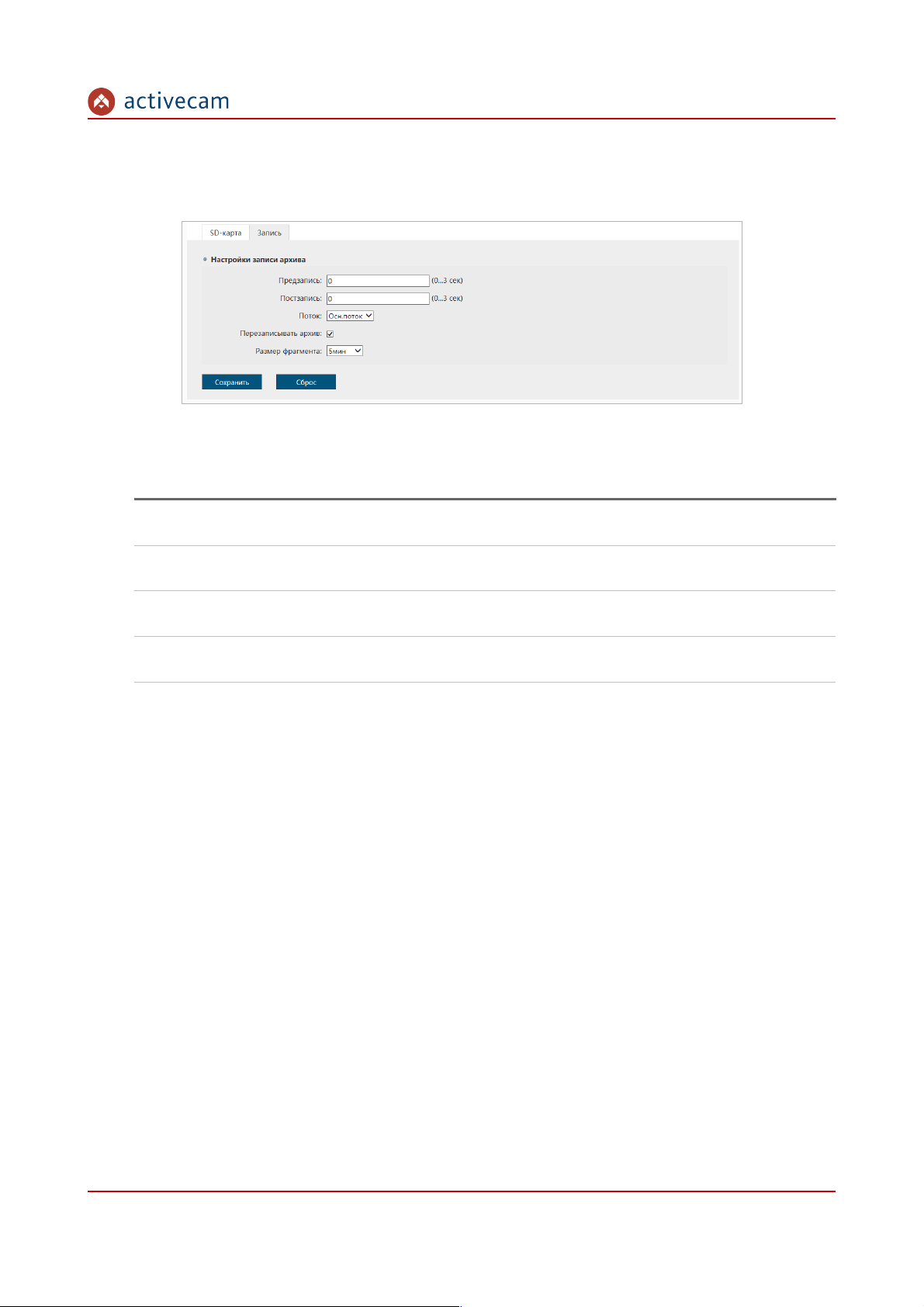

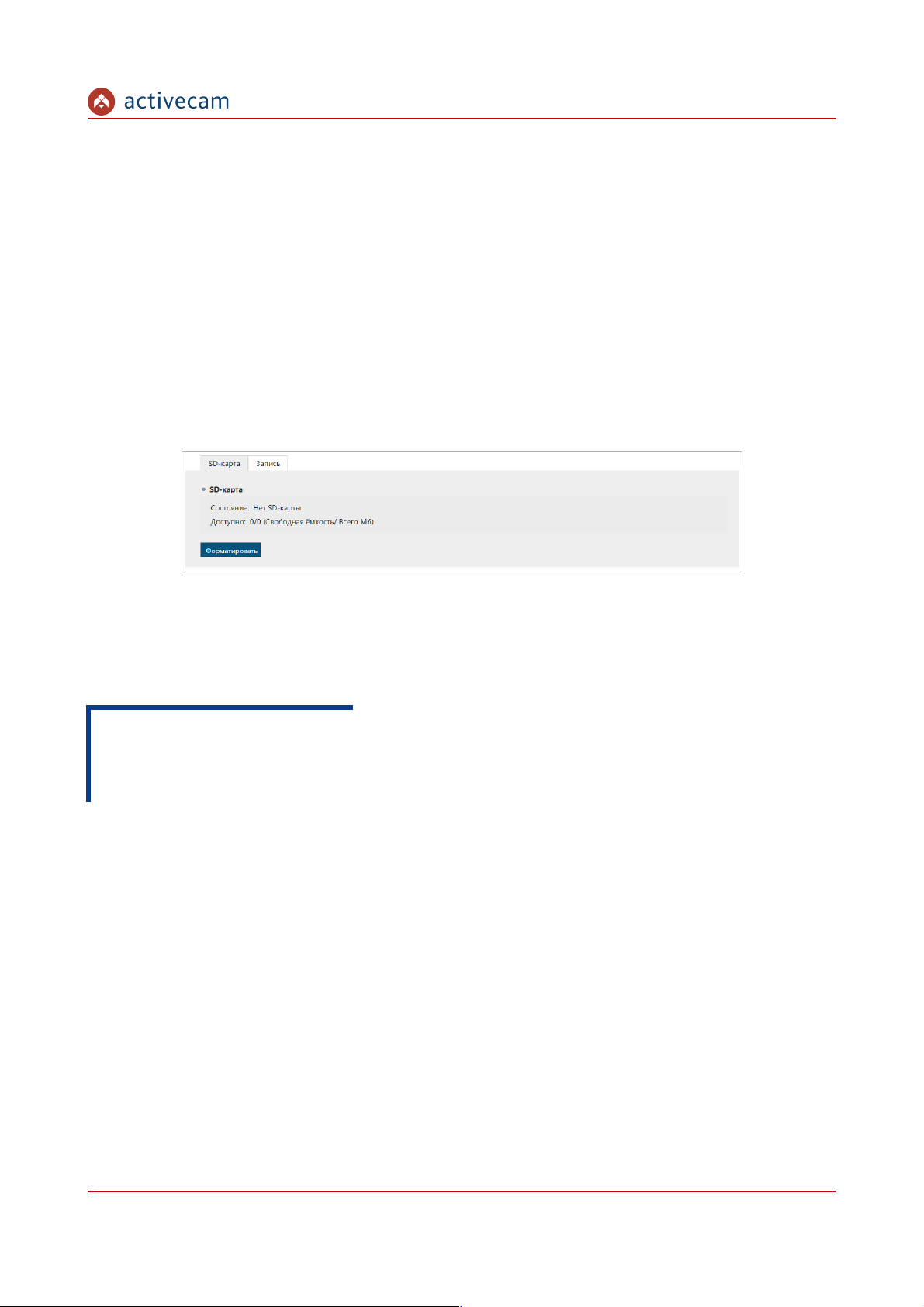

3.3.5.1 Вкладка «SD карта»................................................................................................................................ |
100 |
3.3.5.2 Вкладка «Запись».................................................................................................................................... |
101 |
3.3.6 Меню «События».............................................................................................................................................. |
102 |

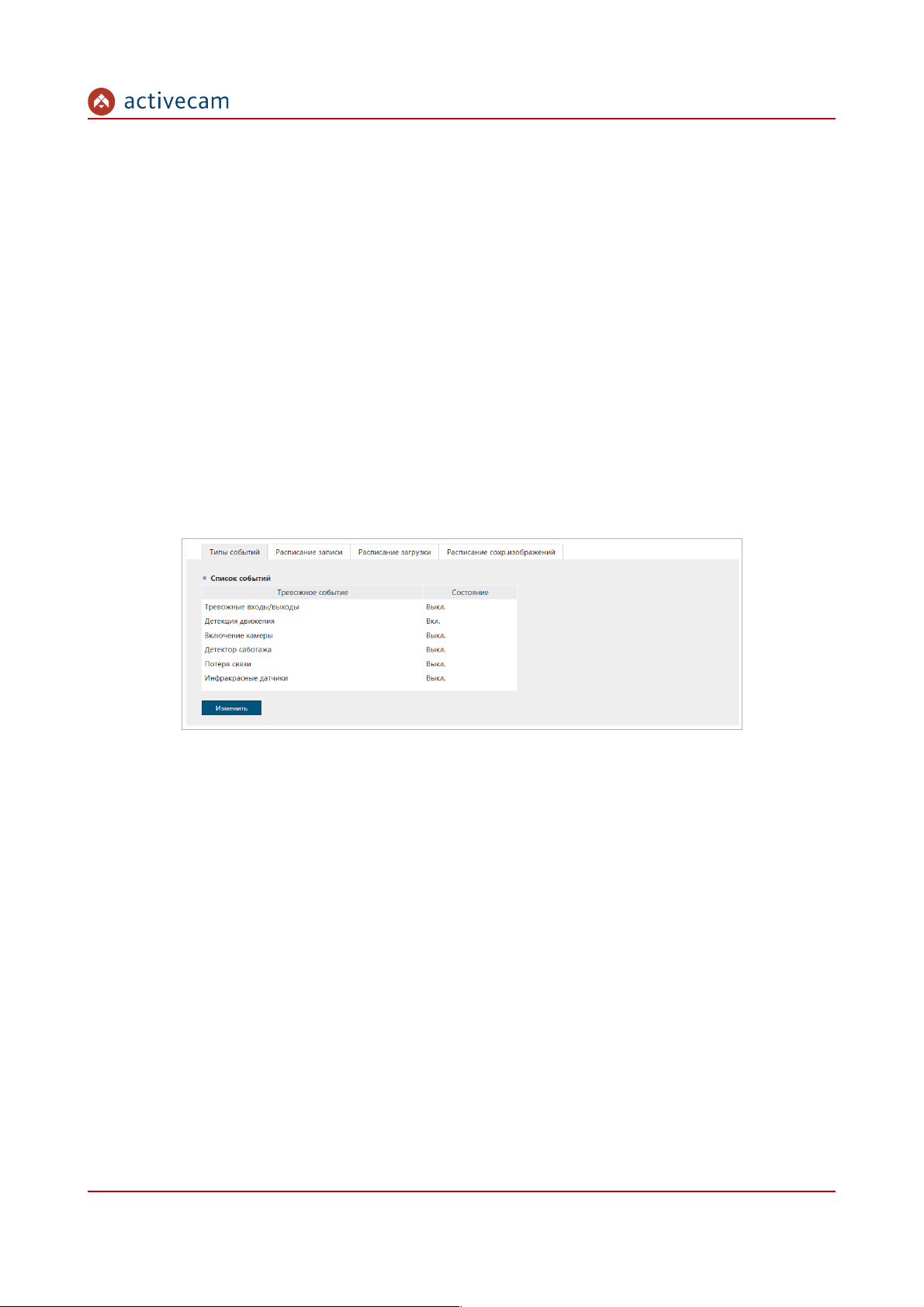

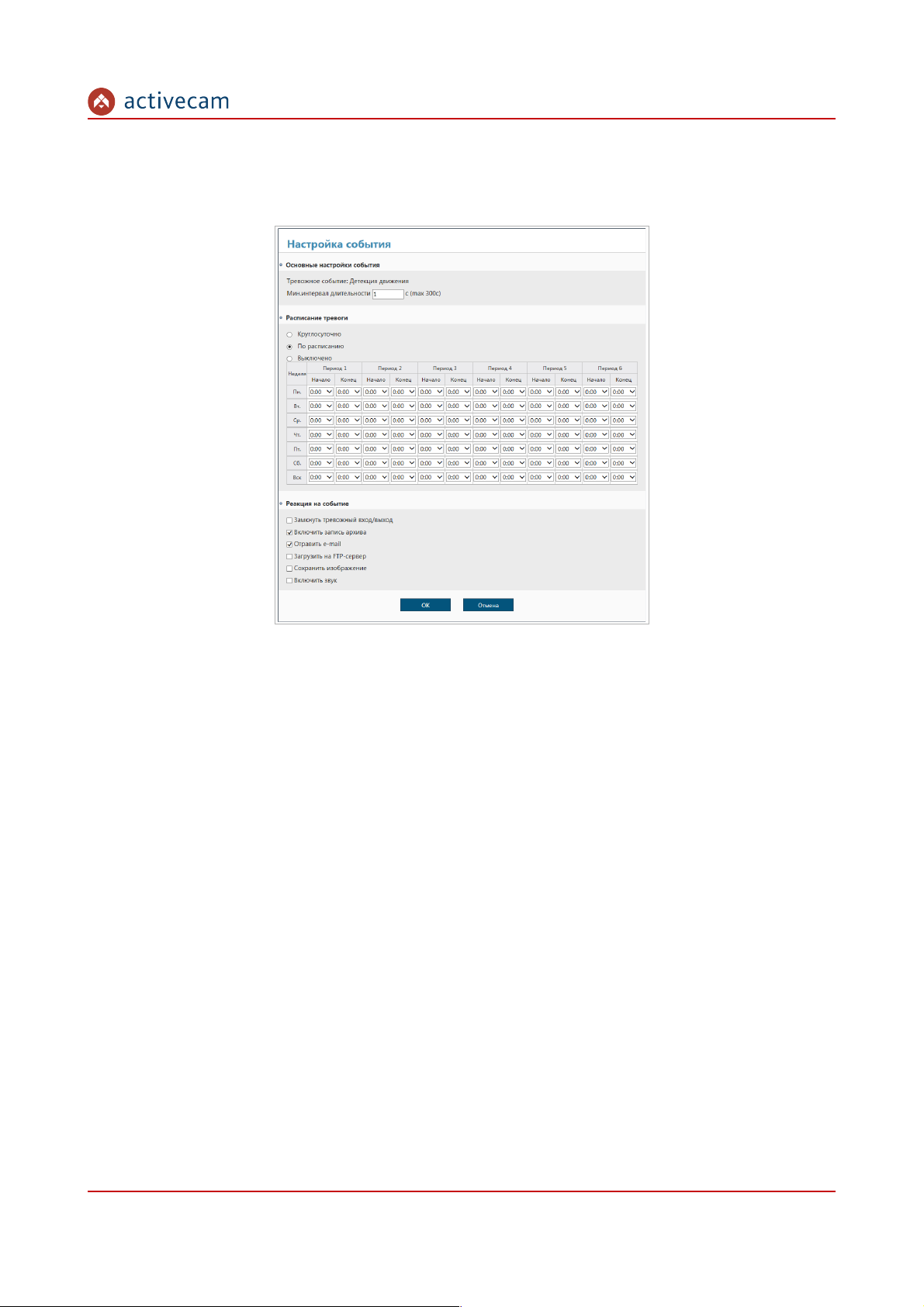

3.3.6.1 Вкладка «Тип события»......................................................................................................................... |
102 |

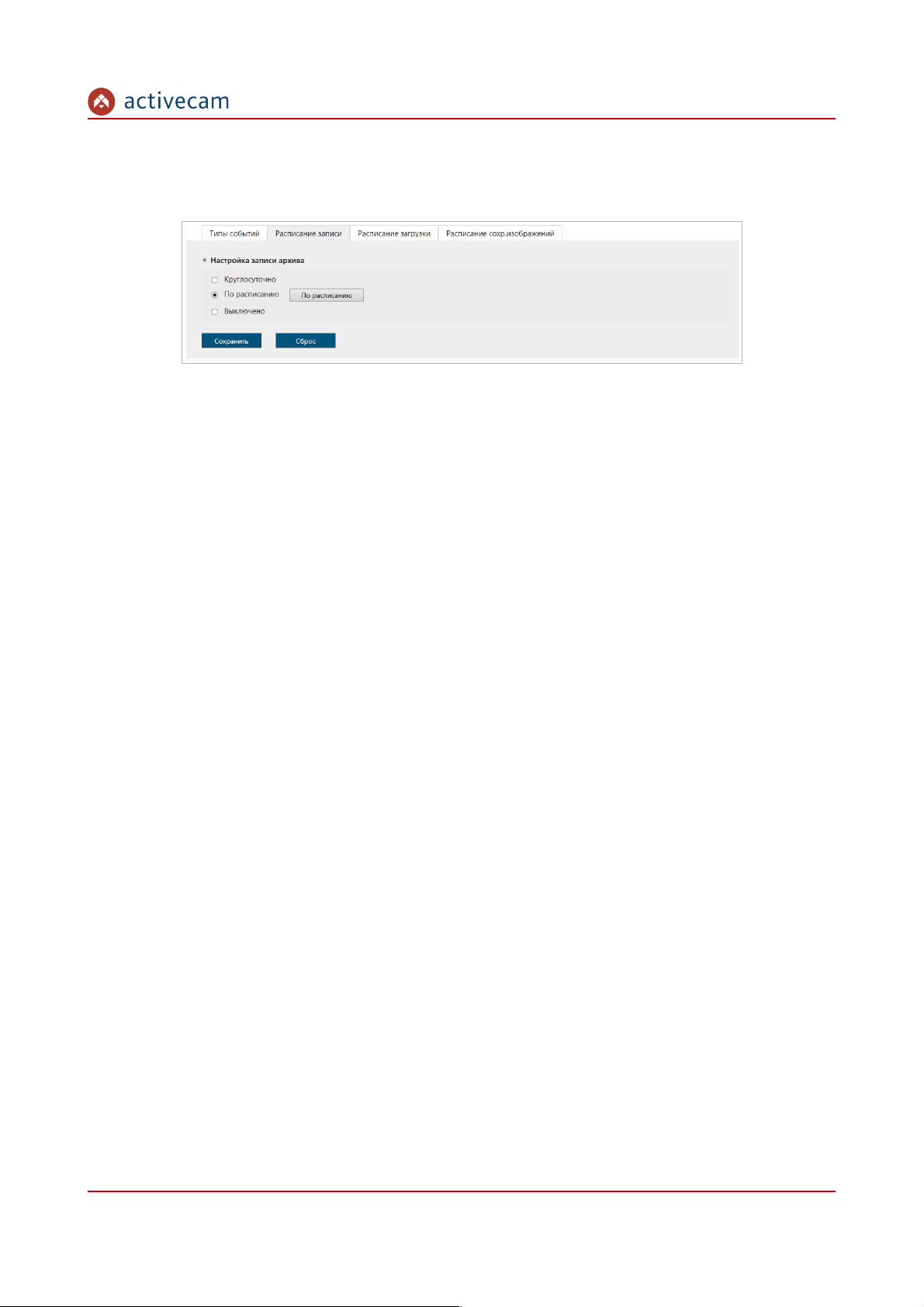

3.3.6.2 Вкладка «Расписание записи»............................................................................................................ |
105 |

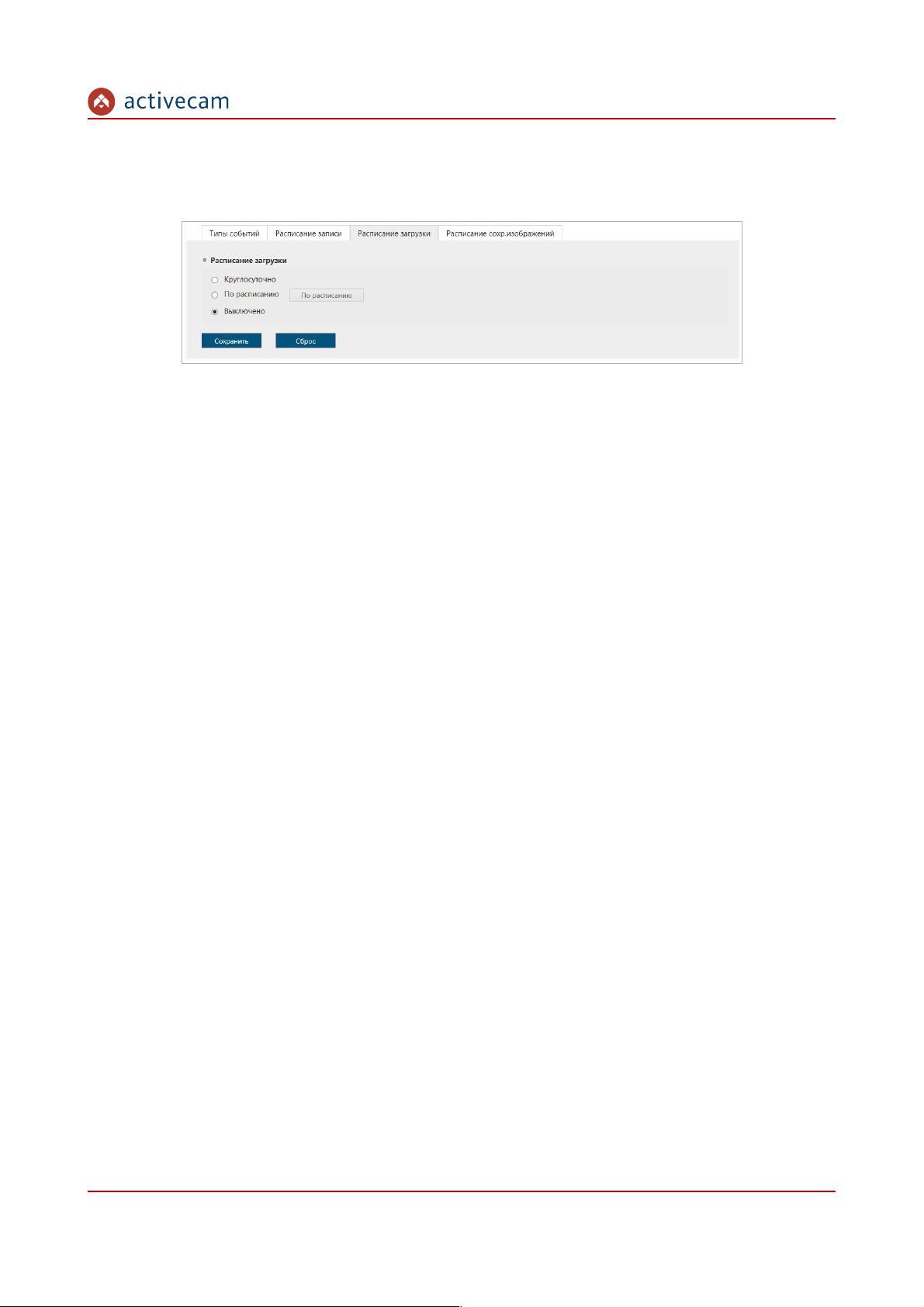

3.3.6.3 Вкладка «Расписание загрузки»......................................................................................................... |
106 |

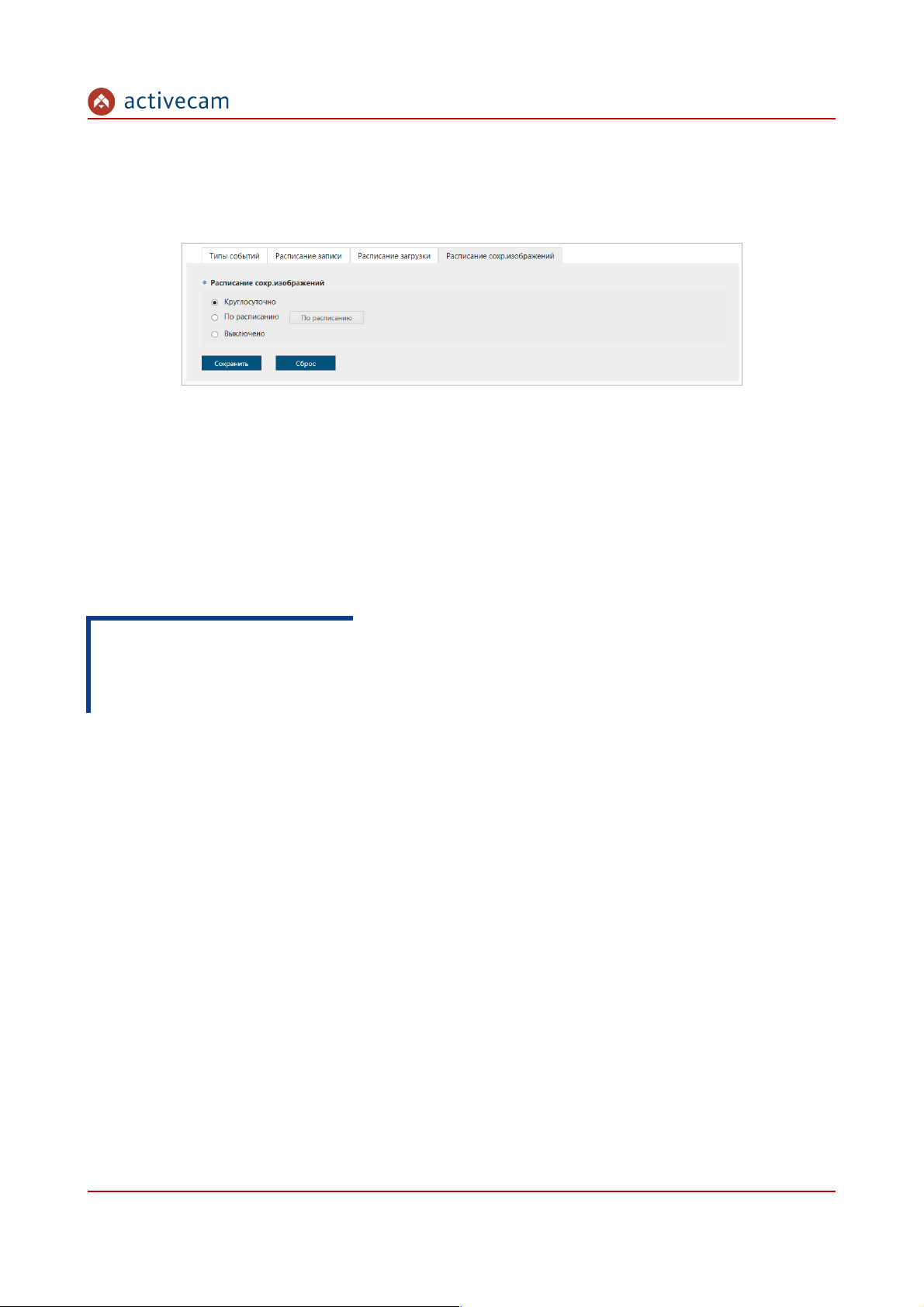

3.3.6.4 Вкладка «Расписание сохр.изображений»...................................................................................... |
107 |
3.3.7 Меню «Безопасность»..................................................................................................................................... |
108 |

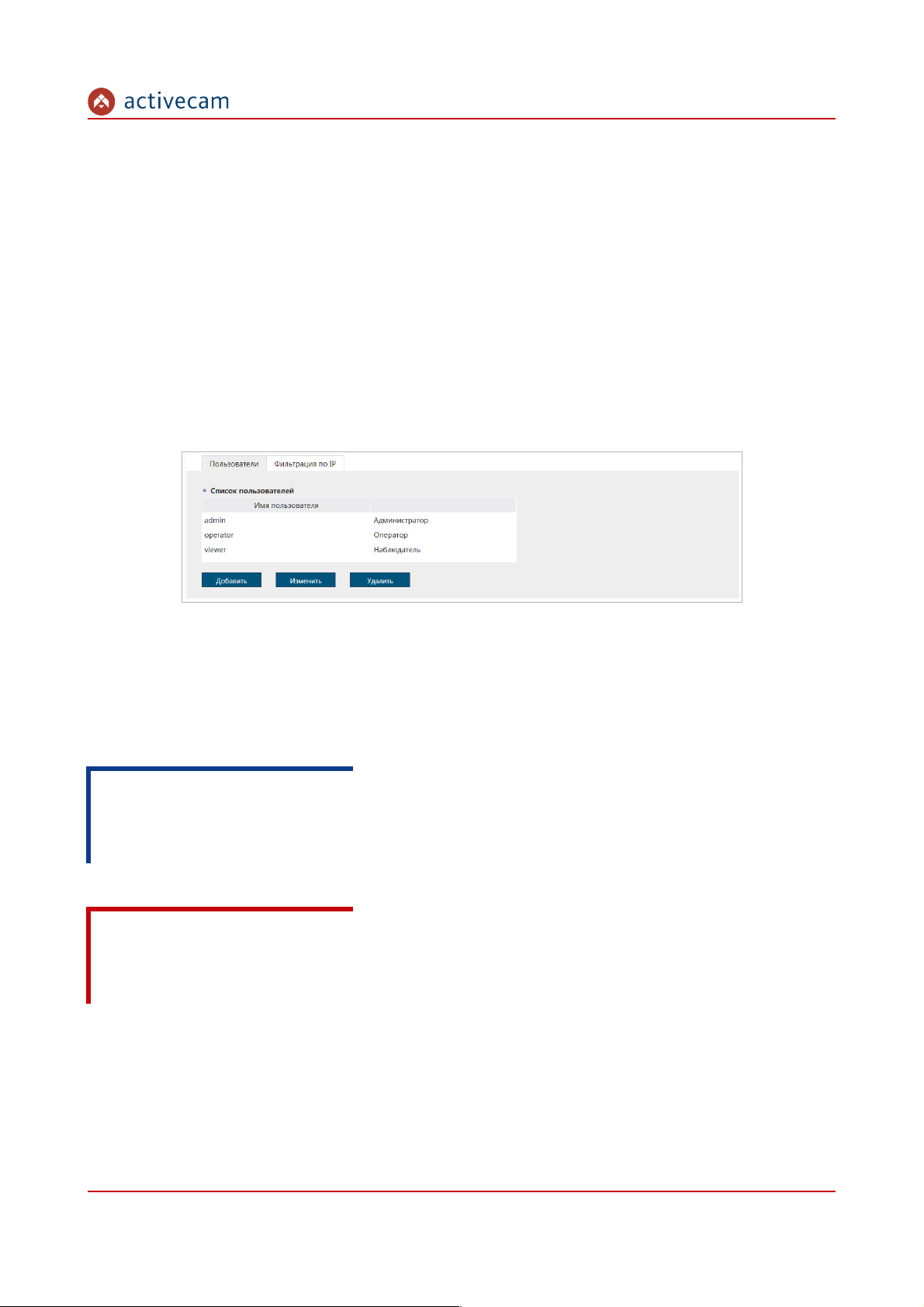

3.3.7.1 Вкладка «Пользователь»...................................................................................................................... |
108 |
3.3.7.2 Вкладка «Фильтрация по IP»................................................................................................................ |
110 |
ПРИЛОЖЕНИЕ А. НАСТРОЙКА ПАРАМЕТРОВ СЕТИ КОМПЬЮТЕРА........................................................ |
111 |
ПРИЛОЖЕНИЕ Б. РАЗВОДКА UTP-КАБЕЛЯ.................................................................................................... |
114 |
ПРИЛОЖЕНИЕ В. НАСТРОЙКА WIFI В МОБИЛЬНОМ ПРИЛОЖЕНИИ.................................................... |
115 |
ПРИЛОЖЕНИЕ Г. НАСТРОЙКА РОУТЕРА....................................................................................................... |
117 |
ПРИЛОЖЕНИЕ Д. РАБОТА IP-КАМЕР ПО RTSP И ONVIF............................................................................ |
123 |
Подключение по RTSP...................................................................................................................................................... |
123 |
Получение моментального снимка с IP-камеры....................................................................................................... |
125 |
Подключение по ONVIF................................................................................................................................................... |
126 |
Руководство по эксплуатации IP-камер ActiveCam |
3 |
Глава 1. Введение
ГЛАВА 1. ВВЕДЕНИЕ
1.1 Общие сведения об IP-камерах ActiveCam
Основные характеристики IP-камер ActiveCam:
Характеристика |
AC-D1140 |
|
|
|
|
Корпус |
Стандартный корпус |
|
|
Матрица |
1/3" CMOS 4Мп |
|
|
Максимальное |
4MP (2592x1520) |
разрешение |
|
|
|
Чувствительность |
Нет |
Цвет: |
|
ЧБ: |
|
|
|
Режим «День/Ночь» |
Механический ИК-фильтр |
|
|
ИК-подсветка |
Нет |
|
|
Объектив |
C/CS-крепление |
|
|
WDR |
Есть (Real WDR) |
|
|
DNR |
3D-DNR |
|
|
Стандарты сжатия |
Н.264 |
|
|
Поддержка 2x потоков |
Да |
|
|
Скорость трансляции |
4MP@25fps |
|
3MP@25fps |
|
|
Максимальный битрейт |
8 Mbps |
|
|
Встроенный видеоархив |
Локальная запись на карту MicroSD1 |
PIR-сенсор |
Нет |
|
|
Аудио |
Двусторонний аудиоканал |
|
|
Питание |
PoE (802.3af) / 12V DC (1A) |
|
|
Максимальное |
6Вт |
потребление |
|
|
|
Внутренние разъемы |
Нет |
|
|
Внешние разъемы |
RJ-45, питание 12В, аудио вх/вых, тревожные вх/вых, кнопка RESET, слот MicroSD |
|
|
WiFi |
Нет |
|
|
Габаритные размеры, |
133 x 68 x 64 |
мм |
|
|
|
Вес, г |
810 |
|
|
Степень защиты |
Нет |
|
|
Рабочие температуры |
-10°C … +50°C |
|
|
1Рекомендуется карта памяти SanDisc до 128Гб
Руководство по эксплуатации IP-камер ActiveCam |
4 |
Глава 1. Введение
Характеристика |
AC-D2101IR3 |
AC-D2103IR3 |
AC-D2121IR3v2 |
|
AC-D2123IR3v2 |
AC-D2141IR3 |
AC-D2143IR3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Корпус |
|
|
Уличная камера |
|
|
||
|
|
|
|
||||
Матрица |
1/4" CMOS 1Мп |
1/2.7" CMOS 2.1Мп |
1/3" CMOS 4Мп |
||||
|
|
|
|
||||
Максимальное |
720P (1280x720) |
FullHD (1920x1080) |
4MP (2592x1520) |
||||
разрешение |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Чувствительность |
|
|
0.01Лк (F1.8) |
|
|
||
Цвет: |
0.1Лк (F1.8) |
0.1Лк (F1.8) |
0Лк (F1.8, ИК вкл.) |
0.06Лк (F2.1) |
0.03Лк (F1.4) |
||
ЧБ: |
0Лк (F1.8, ИК вкл.) |
0Лк (F1.8, ИК вкл.) |
|
|
|
0Лк (F2.1, ИК вкл.) |
0Лк (F1.4, ИК вкл.) |
|
|
|
|
|
|
||
Режим «День/Ночь» |
|
|
Механический ИК-фильтр |
|
|
||
|
|
|
|
|
|
|
|
ИК-подсветка |
|
До 30 м |
|
|
До 35 м |
До 30 м |
До 35 м |
|
|
|
|
|
|
|
|
Объектив |
Фиксированный |
Вариофокальный |
Фиксированный |
|
Вариофокальный |
Фиксированный |
Вариофокальный |
|
3.6мм |
2.8-12мм |
3.6мм |
|
2.8-12мм |
3.6мм |
2.8-12мм |
|
|
|
|
|
|
|
|
WDR |
Есть (D-WDR) |
Есть (Real WDR) |
Есть (D-WDR) |
||||
|
|
|
|
|
|
||
DNR |
|
|
3D-DNR |
|
|
||
|
|
|
|
|
|
||
Стандарты сжатия |
|
|
Н.264 |
|
|
||
|
|
|
|
|
|
|
|
Поддержка 2x потоков |
|
|
|
Да |
|
|
|
|
|
|
|
|
|||
Скорость трансляции |
720P@20fps |
720P@20fps |
FullHD@25fps |
4MP@18fps |
|||
|
|
|
|
|
|
3MP@25fpss |
|
|
|
|
|
|
|
|
|
Максимальный битрейт |
6 Mbps |
|
|
8 Mbps |
|
||
|
|
|
|
|
|
|
|
Встроенный видеоархив |
|
|
Нет |
|
|
|
Локальная запись |
|
|
|
|
|
|
|
на карту MicroSD2 |
PIR-сенсор |
|
|
|
Нет |
|
|
|
|
|
|
|
|
|
|
|
Аудио |
|
|
Нет |
|
|
|
Двусторонний |
|
|
|
|
|
|
|
аудиоканал |
|
|
|
|
|
|
||
Питание |
|
|
PoE (802.3af) / 12V DC (1A) |
|
|
||
|
|
|
|
|
|
|
|
Максимальное |
4Вт |
4,8Вт |
3,5Вт |
|
5,5Вт |
5Вт |
5,4Вт |
потребление |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Внутренние разъемы |
|
|
Нет |
|
|
|
слот для MicroSD |
|
|
|
|
|
|
|
|
Внешние разъемы |
|
RJ-45 |
|
|
RJ-45, питание 12В, |
RJ-45 |
RJ-45, питание 12В, |
|
|
питание 12В |
|
|
аудио вх/вых |
питание 12В |
аудио вх/вых, |
|
|
|
|
|
|
|
кнопка RESET |
|
|
|
|
|
|
|
|
WiFi |
|
|
|
Нет |
|
|
|
|
|
|
|
|
|
|
|
Габаритные размеры, |
193 x 75 x 85 |
233 x 94 x 86 |
145 x 62 x 60 |
|
246 x 99 x 84 |
145 x 62 x 60 |
246 x 99 x 84 |
мм |
(с кронштейном) |
(с кронштейном) |
(с кронштейном) |
|
(с кронштейном) |
(с кронштейном) |
(с кронштейном) |
|
|
|
|
|
|
|
|
Вес, г |
530 |
600 |
400 |
|
990 |
400 |
990 |
|
|
|
|
|
|
|
|
Степень защиты |
|
|
|
IP66 |
|
|
|
|
|
|
|
|
|
||
Рабочие температуры |
|
|
-40°C … +60°C |
|
|
||
|
|
|
|
|
|
|
|
2Рекомендуется карта памяти SanDisc до 32Гб
Руководство по эксплуатации IP-камер ActiveCam |
5 |
Глава 1. Введение
Характеристика |
AC-D3101IR1 |
|
AC-D3103IR2 |
|
AC-D3121IR1 |
|
AC-D3123IR2 |
|
AC-D3123IR2v2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Корпус |
|
|
|
|
Купольная камера |
|
|
|
|
|
|
|
|
|
|
|
|||
Матрица |
1/4" CMOS 1Мп |
|
1/2.7" CMOS 2Мп |
|
1/2.8" CMOS 2.2Мп |
|
1/2.7" CMOS 2.1Мп |
||
|
|
|
|
|
|
|
|
||
Максимальное |
720P (1280x720) |
|
|
|
1080P (1920x1080) |
|
|
||
разрешение |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Чувствительность |
|
|
|
|
|
|
|
|
|
Цвет: |
0.1Лк (F1.8) |
|
0.08Лк (F1.4) |
|
0.1Лк (F1.8) |
|
0.03Лк (F1.4) |
|
0.1Лк (F1.4) |
ЧБ: |
0Лк (F1.8, ИК вкл.) |
|
0Лк (F1.4, ИК вкл.) |
|
0Лк (F1.8, ИК вкл.) |
|
0Лк (F1.4, ИК вкл.) |
|
0Лк (F1.4, ИК вкл.) |
|
|
|
|
|
|
|
|
|
|
Режим «День/Ночь» |
|
|
|
Механический ИК-фильтр |
|
|
|
||
|
|
|
|
|
|
|
|||
ИК-подсветка |
До 15 м |
|
До 20 м |
|
До 15 м |
|
До 20 м |
||
|
|
|
|
|
|
|
|
||
Объектив |
Фиксированный |
|
Вариофокальный |
|
Фиксированный |
|
Вариофокальный |
||
|
2.8мм |
|
2.8-12мм |
|
2.8мм или 3.6мм |
|
2.8-12мм |
||
|
|
|
|
|
|
|
|
|
|
WDR |
|
|
Есть (D-WDR) |
|
|
Есть (Real WDR) |
|||
|
|
|
|
|
|
|
|
|
|
DNR |
|
|
|
|
3D-DNR |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Стандарты сжатия |
|
|
|
|
Н.264 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Поддержка 2х потоков |
|
|
|
|
Да |
|
|
|
|
|
|
|
|
|
|
|
|
||
Скорость трансляции |
720P@20fps |
|
|
|
1080P@25fps |
|
|
||
|
|
|
|
|
|
|
|
|
|
Максимальный битрейт |
|
6 Mbps |
|
|
|
8 Mbps |
|
|
|
|
|
|
|
|
|
|
|
|
|
Встроенный видеоархив |
|
|
|
|
Нет |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
PIR-сенсор |
|
|
|
|
Нет |
|
|
|
|
|
|
|
|
|
|
|
|
||
Аудио |
|
|
|
Двусторонний аудиоканал |
|
|
|
||
|
|
|
|
|
|
|
|
||
Питание |
|
|
|
PoE (802.3af) / 12V DC (1A) |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Максимальное |
3Вт |
|
4,2Вт |
|
4Вт |
|
5Вт |
|
4.5Вт |
потребление |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Внутренние разъемы |
|
|
|
|
Нет |
|
|
|
|
|
|
|
|
|
|
|
|
||
Внешние разъемы |
RJ-45 |
|
RJ-45 |
|
RJ-45 |
|
|
RJ-45 |
|
|
питание 12В |
|
питание 12В |
|
питание 12В |
|
питание 12В |
||
|
|
|
аудио вх/вых |
|
|
|
аудио вх/вых |
||
|
|
|
кнопка RESET |
|
|
|
кнопка RESET |
||
|
|
|
|
|
|
|
|
|
|
WiFi |
|
|
|
|
Нет |
|
|
|
|
|
|
|
|
|
|
|
|||
Габаритные размеры, |
Ø95 x 63 |
|
Ø127 x 91 |
|
Ø95 x 63 |
|
Ø127 x 91 |
||
мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вес, г |
270 |
|
380 |
|
270 |
|
|
380 |
|
|
|
|
|
|
|
|
|
|
|
Степень защиты |
IP66 |
|
Нет |
|
IP66 |
|
|
Нет |
|
|
|
|
|
|
|
|
|
||
Рабочие температуры |
-40°C … +60°C |
|
-10°C … +50°C |
|
-40°C … +60°C |
|
-10°C … +50°C |
||
|
|
|
|
|
|
|
|
|
|
Руководство по эксплуатации IP-камер ActiveCam |
6 |
Глава 1. Введение
Характеристика |
AC-D3123VIR2 |
|
AC-D3123VIR2v2 |
AC-D3143VIR2 |
|
|
|
|
|
|
|
|
|
|
Корпус |
|
|
Купольная вандалозащиенная камера |
|
|
|
|
|
|
Матрица |
1/2.8" CMOS 2.2Мп |
|
1/2.7" CMOS 2.1Мп |
1/3" CMOS 4Мп |
|
|
|
|
|
Максимальное |
|
1080P (1920x1080) |
4MP (2592x1520) |
|
разрешение |
|
|
|
|
|
|
|
|
|
Чувствительность |
|
|
|
|
Цвет: |
0.03Лк (F1.4) |
|
0.01Лк (F1.4) |
0.03Лк (F1.4) |
ЧБ: |
0Лк (F1.4, ИК вкл.) |
|
0Лк (F1.4, ИК вкл.) |
0Лк (F1.4, ИК вкл.) |
|
|
|
|
|
Режим «День/Ночь» |
|
|
Механический ИК-фильтр |
|
|
|
|
|
|
ИК-подсветка |
|
|
До 25 м |
|
|
|
|
|
|
Объектив |
|
|
Вариофокальный 2.8-12мм |
|
|
|
|
|
|
WDR |
Есть (D-WDR) |
|
Есть (Real WDR) |
Есть (D-WDR) |
|
|
|
|
|
DNR |
|
|
3D-DNR |
|
|
|
|
|
|
Стандарты сжатия |
|
|
Н.264 |
|
|
|
|
|
|
Поддержка 2х потоков |
|
|
Да |
|
|
|
|
|
|
Скорость трансляции |
|
1080P@25fps |
4MP@18fps |
|
|
|
|
|
3MP@25fps |
|
|
|
|
|
Максимальный битрейт |
|
|
8 Mbps |
|
|
|
|
|
|
Встроенный видеоархив |
|
|
Нет |
|
|
|
|
|
|
PIR-сенсор |
|
|
Нет |
|
|
|
|
|
|
Аудио |
|
|
Двусторонний аудиоканал |
|
|
|
|
|
|
Питание |
|
|
PoE (802.3af) / 12V DC (1A) |
|
|
|
|
|
|
Максимальное |
|
|
5Вт |
|
потребление |
|
|
|
|
|
|
|
|
|
Внутренние разъемы |
|
|
Нет |
|
|
|
|
|
|
Внешние разъемы |
RJ-45 |
|
RJ-45 |
RJ-45 |
|
питание 12В |
|
питание 12В |
питание 12В |
|
аудио вх/вых |
|
аудио вх/вых |
аудио вх/вых |
|
кнопка RESET |
|
|
кнопка RESET |
|
|
|
|
|
WiFi |
|
|
Нет |
|
|
|
|
|
|
Габаритные размеры, |
|
|
Ø140 x 126.7 |
|
мм |
|
|
|
|
|
|
|
|
|
Вес, г |
|
845 |
|
|
|
|
|
|
|
Степень защиты |
|
|
IP66 |
|
|
|
|
|
|
Рабочие температуры |
|
|
-40°C … +60°C |
|
|
|
|
|
|
Руководство по эксплуатации IP-камер ActiveCam |
7 |
Глава 1. Введение
Характеристика |
AC-D4101IR1v3 |
|
AC-D4121IR1 |
|
AC-D4121IR1v2 |
|
AC-D4221IR1 |
AC-D4141IR1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Корпус |
|
|
|
Вандалозащищенный минидом |
|
|
||
|
|
|
|
|
|
|||
Матрица |
1/4" CMOS 1Мп |
|
1/2.8" CMOS 2.1Мп |
|
1/2.7" CMOS 2.1Мп |
1/3" CMOS 4Мп |
||
|
|
|
|
|
|
|
|
|
Максимальное |
720P (1280x720) |
|
|
|
FullHD 1080P (1920x1080) |
|
4MP (2592x1520) |
|
разрешение |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Чувствительность |
|
|
|
|
|
|
|
|
Цвет: |
0.01Лк (F1.8) |
|
0.05Лк (F1.8) |
|
0.01Лк (F1.8) |
0.06Лк (F2.1) |
||
ЧБ: |
0Лк (F1.8, ИК вкл.) |
|
0Лк (F1.8, ИК вкл.) |
|
0Лк (F1.8, ИК вкл.) |
0Лк (F2.1, ИК вкл.) |
||
|
|
|
|
|
|
|
|
|
Режим «День/Ночь» |
|
|
|
|
Механический ИК-фильтр |
|
|
|
|
|
|
|
|
|
|
|
|
ИК-подсветка |
|
|
|
|
До 15 м |
|
|
|
|
|
|
|
|
|
|
||
Объектив |
Фиксированный 2.8мм |
|
|
|
Фиксированный |
|
||
|
|
|
|
|
|
|
2.8мм или 3.6мм |
|
|
|
|
|
|
|
|
||
WDR |
Есть (D-WDR) |
|
|
|
Есть (Real WDR) |
|
||
|
|
|
|
|
|
|
|
|
DNR |
|
|
|
|
3D-DNR |
|
|
|
|
|
|
|
|
|
|
|
|
Стандарты сжатия |
|
|
|
|
Н.264 |
|
|
|
|
|
|
|
|
|
|
|
|
Поддержка 2х потоков |
|
|
|
|
Да |
|
|
|
|
|
|
|
|
|
|
||
Скорость трансляции |
720P@20fps |
|
|
|
1080P@25fps |
|
4MP@18fps |
|
|
|
|
|
|
|
|
|
3MP@25fps |
|
|
|
|
|
|
|
|
|
Максимальный битрейт |
6 Mbps |
|
|
|
8 Mbps |
|
|
|
|
|
|
|
|
|
|
||
Встроенный видеоархив |
Нет |
|
|
|
Локальная запись на карту MicroSD |
|
||
|
|
|
|
|
|
|
|
|
PIR-сенсор |
|
|
|
|
Нет |
|
|
|
|
|
|
|
|
|
|||
Аудио |
Встроенный микрофон |
|
|
|
Двусторонний аудиоканал |
|
||
|
|
|
|
|
|
|
|
|
Питание |
|
|
|
|
PoE (802.3af) / 12V DC (1A) |
|
|
|
|
|
|
|
|
|
|
||
Максимальное |
3Вт |
|
|
4Вт |
|
6Вт |
||
потребление |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Внутренние разъемы |
Нет |
|
слот для MicroSD |
|
|
|
слот для MicroSD |
|
|
|
|
(рекомендуется карта |
(рекомендуется карта памяти SanDisc до 128Гб) |
||||
|
|
|
памяти SanDisc до |
|
|
|
|
|
|
|
|
32Гб) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Внешние разъемы |
RJ-45 |
|
|
|
RJ-45 |
|
|
|
|
питание 12В |
|
|
|
питание 12В |
|
||
|
|
|
|
|
аудио вх/вых |
|
||
|
|
|
|
|
|
|
|
|
WiFi |
|
|
|
|
Нет |
|
|
|
|
|
|
|
|
|
|
|
|
Габаритные размеры, |
|
|
|
|
Ø102 x 56 |
|
|
|
мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вес, г |
|
|
|
|
322 |
|
|
|
|
|
|
|
|
|
|
|
|
Степень защиты |
|
|
|
|
IP66 |
|
|
|
|
|
|
|
|
|
|
|
|
Рабочие температуры |
|
|
|
|
-40°C … +60°C |
|
|
|
|
|
|
|
|
|
|
|
|
Руководство по эксплуатации IP-камер ActiveCam |
8 |
Глава 1. Введение
Характеристика |
AC-D7101IR1 |
AC-D7121IR1 |
AC-D7141IR1 |
|
AC-D8101IR2 |
AC-D8121IR2v2 |
AC-D8141IR2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Корпус |
|
Компактная камера |
|
|
|
Купольная камера |
|
|
|
|
|
|
|
|
|
Матрица |
1/4" CMOS 1Мп |
1/2.8" CMOS 2.1Мп |
1/3" CMOS 4Мп |
|
1/4" CMOS 1Мп |
1/2.7" CMOS 2.1Мп |
1/3" CMOS 4Мп |
|
|
|
|
|
|
|
|
Максимальное |
720P (1280x720) |
FullHD 1080P |
4MP (2592x1520) |
|
720P (1280x720) |
FullHD 1080P |
4MP (2592x1520) |
разрешение |
|
(1920x1080) |
|
|
|
(1920x1080) |
|
|
|
|
|
|
|
|
|
Чувствительность |
|
|
|
|
|
|
|
Цвет: |
0.01Лк (F1.8) |
0.05Лк (F1.8) |
0.06Лк (F2.1) |
|
0.1Лк (F2.0) |
0.01Лк (F1.8) |
0.06Лк (F2.1) |
ЧБ: |
0Лк (F1.8, ИК вкл.) |
0Лк (F1.8, ИК вкл.) |
0Лк (F2.1, ИК вкл.) |
|
0Лк (F2.0, ИК вкл.) |
0Лк (F1.8, ИК вкл.) |
0Лк (F2.1, ИК вкл.) |
|
|
|
|
|
|
|
|
Режим «День/Ночь» |
|
|
Механический ИК-фильтр |
|
|
||
|
|
|
|
|
|
|
|
ИК-подсветка |
|
До 10 м |
|
|
|
До 20 м |
|
|
|
|
|
|
|
||
Объектив |
Фиксированный |
Фиксированный 2.8мм |
|
Фиксированный |
Фиксированный 3.6мм |
||
|
3.6мм |
|
|
|
2.8мм |
|
|
|
|
|
|
|
|
|
|
WDR |
|
Есть (D-WDR) |
|
|
Есть (Real WDR) |
Есть (D-WDR) |
|
|
|
|
|
|
|
||
DNR |
|
|
3D-DNR |
|
|
||
|
|
|
|
|
|
||
Стандарты сжатия |
|
|
Н.264 |
|
|
||
|
|
|
|
|
|
|
|
Поддержка 2х потоков |
|
|
|
Да |
|
|
|
|
|
|
|
|
|
|
|
Скорость трансляции |
720P@20fps |
1080P@25fps |
4MP@18fps |
|
720P@20fps |
1080P@25fps |
4MP@18fps |
|
|
|
3MP@25fps |
|
|
|
3MP@25fps |
|
|
|
|
|
|
|
|
Максимальный битрейт |
6 Mbps |
8 Mbps |
|
6 Mbps |
8 Mbps |
||
|
|
|
|
|
|
|
|
Встроенный |
Локальная запись на карту MicroSD |
|
|
Нет |
|
||
видеоархив3 |
|
|
|
|
|
|
|
PIR-сенсор |
|
Есть |
|
|
|
Нет |
|
|
|
|
|
|
|
||
Аудио |
Двусторонний аудиоканал |
|
|
Нет |
|
||
|
|
|
|
|
|
||
Питание |
5V DC (1A) |
|
PoE (802.3af) / 12V DC (1A) |
|
|||
|
|
|
|
|
|
|
|
Максимальное |
3Вт |
3Вт |
4Вт |
|
3Вт |
3.5Вт |
5Вт |
потребление |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Внутренние разъемы |
|
|
Нет |
|
|
||
|
|
|
|
|
|
|
|
Внешние разъемы |
RJ-45 |
RJ-45 |
|
|
RJ-45 |
|
|
|
питание 5В |
питание 12В |
|
|
питание 12В |
|
|
|
кнопка RESET |
кнопка RESET |
|
|
|
|
|
|
слот для MicroSD |
слот для MicroSD |
|
|
|
|
|
|
|
|
|
|
|
|
|
WiFi |
Есть |
|
|
|
Нет |
|
|
|
|
|
|
|
|
|
|
Габаритные размеры, |
|
99 x 60 x 32 |
|
|
|
Ø105.5 x 72 |
|
мм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Вес, г |
|
300 |
|
|
|
350 |
|
|
|
|
|
|
|
|
|
Степень защиты |
|
Нет |
|
|
|
IP66 |
|
|
|
|
|
|
|
|
|
Рабочие температуры |
|
-10°C … +50°C |
|
|
|
-40°C … +60°C |
|
|
|
|
|
|
|
|
|
3Рекомендуется карта памяти SanDisc до 32Гб
Руководство по эксплуатации IP-камер ActiveCam |
9 |
Глава 1. Введение
1.1.1 Внешний вид IP-камер ActiveCam
1.1.1.1 ActiveCam AC-D1140
Руководство по эксплуатации IP-камер ActiveCam |
10 |
Глава 1. Введение
Внешние разъемы IP-камеры AC-D1140:
Разъем |
Описание |
|
|
|
|
Аудиовх./Аудиовых. |
Разъемы для подключения активного микрофона и колонок. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
|
|
Слот MicroSD |
Разъем для установки карты памяти формата MicroSD. |
|
|
Тревожный вх/вых |
Контакты тревожных входа и выхода. |
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
Кнопка RESET |
Кнопка сброса настроек камеры на заводские. |
Руководство по эксплуатации IP-камер ActiveCam |
11 |
Глава 1. Введение
1.1.1.2 ActiveCam AC-D2101IR3
Внешние разъемы IP-камеры AC-D2101IR3:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
Руководство по эксплуатации IP-камер ActiveCam |
12 |
Глава 1. Введение
1.1.1.3 ActiveCam AC-D2103IR3
Внешние разъемы IP-камеры AC-D2103IR3:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
Руководство по эксплуатации IP-камер ActiveCam |
13 |
Глава 1. Введение
1.1.1.4 ActiveCam AC-D2121IR3v2 / AC-D2141IR2
Внешние разъемы IP-камер AC-D2121IR3v2 / AC-D2141IR3:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
Руководство по эксплуатации IP-камер ActiveCam |
14 |
Глава 1. Введение
1.1.1.5 ActiveCam AC-D2123IR3v2 / AC-D2143IR3
Руководство по эксплуатации IP-камер ActiveCam |
15 |
Глава 1. Введение
Внешние разъемы IP-камеры AC-D2123IR3v2:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
|
|
Аудиовыход |
Разъем для подключения колонок. |
|
|
Аудиовход |
Разъем для подключения активного микрофона. |
Руководство по эксплуатации IP-камер ActiveCam |
16 |
Глава 1. Введение
Внешние разъемы IP-камеры AC-D2143IR3 (в зависимости от модификации):
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
|
|
Аудиовыход |
Разъем для подключения колонок. |
|
|
Аудиовход |
Разъем для подключения активного микрофона. |
|
|
Кнопка RESET |
Кнопка сброса настроек камеры на заводские. |
|
|
Тревожные |
Тревожные входы и тревожные выходы. |
входы/выходы |
|
Руководство по эксплуатации IP-камер ActiveCam |
17 |
Глава 1. Введение
Внутренние разъемы IP-камеры AC-D2143IR3:
Разъем |
Описание |
|
|
|
|
MicroSD |
Разъем для установки карты памяти формата MicroSD. |
Для доступа к внутренним разъемам IP-камеры открутите 4 винта и осторожно снимите крышку.
ВНИМАНИЕ!
Установку карты памяти производите только при выключенной IP-камере.
Руководство по эксплуатации IP-камер ActiveCam |
18 |
Глава 1. Введение
1.1.1.6 ActiveCam AC-D3101IR1 / AC-D3121IR1
Внешние разъемы IP-камер AC-D3101IR1 / AC-D3121IR1:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
Руководство по эксплуатации IP-камер ActiveCam |
19 |
Глава 1. Введение
1.1.1.7 ActiveCam AC-D3103IR2 / AC-D3123IR2 / AC-D3123IR2v2
Руководство по эксплуатации IP-камер ActiveCam |
20 |
Глава 1. Введение
Внешние разъемы IP-камер AC-D3103IR2 / AC-D3123IR2 / AC-D3123IR2v2:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
|
|
Аудиовыход |
Разъем для подключения колонок. |
|
|
Аудиовход |
Разъем для подключения активного микрофона. |
|
|
Кнопка RESET |
Кнопка сброса настроек камеры на заводские |
Руководство по эксплуатации IP-камер ActiveCam |
21 |
Глава 1. Введение
1.1.1.8 ActiveCam AC-D3123VIR2 / AC-D3123VIR2v2 / AC-D3143VIR2
Руководство по эксплуатации IP-камер ActiveCam |
22 |
Глава 1. Введение
Внешние разъемы IP-камеры AC-D3123VIR2 / AC-D3143VIR2:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
|
|
Аудиовыход |
Разъем для подключения колонок. |
|
|
Аудиовход |
Разъем для подключения активного микрофона. |
|
|
Кнопка RESET |
Кнопка сброса настроек камеры на заводские |
Руководство по эксплуатации IP-камер ActiveCam |
23 |
Глава 1. Введение
Внешние разъемы IP-камеры AC-D3123VIR2v2:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
|
|
Аудиовыход |
Разъем для подключения колонок. |
|
|
Аудиовход |
Разъем для подключения активного микрофона. |
Руководство по эксплуатации IP-камер ActiveCam |
24 |
Глава 1. Введение
1.1.1.9 ActiveCam AC-D4101IR1v3 / AC-D4121IR1 / AC-D4121IR1v2 / AC-D4221IR1 / AC-D4141IR1
Внешние разъемы IP-камеры AC-D4101IR1v3:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
Руководство по эксплуатации IP-камер ActiveCam |
25 |
Глава 1. Введение
Внешние разъемы IP-камер AC-D4121IR1 / AC-D4121IR1v2 / AC-D4221IR1 / AC-D4141IR1:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
|
|
Аудиовыход |
Разъем для подключения колонок. |
|
|
Аудиовход |
Разъем для подключения активного микрофона. |
Руководство по эксплуатации IP-камер ActiveCam |
26 |
Глава 1. Введение
Внутренние разъемы IP-камер AC-D4121IR1 / AC-D4121IR1v2 / AC-D4221IR1 / AC-D4141IR1:
Разъем |
Описание |
|
|
|
|
Аналоговый |
Аналоговый видеовыход, используемый для настройки камеры. |
видеовыход |
|
|
|
MicroSD |
Разъем для установки карты памяти формата MicroSD. |
|
|
Кнопка Reset |
Кнопка сброса настроек камеры на заводские. |
Для доступа к внутренним разъемам IP-камеры открутите 4 винта и осторожно поднимите крышку.
ВНИМАНИЕ!
Установку карты памяти производите только при выключенной IP-камере.
Руководство по эксплуатации IP-камер ActiveCam |
27 |
Глава 1. Введение
1.1.1.10 ActiveCam AC-D7101IR1 / AC-D7121IR1 / AC-D7141IR1
Руководство по эксплуатации IP-камер ActiveCam |
28 |
Глава 1. Введение
Внешние разъемы IP-камер AC-D7101IR1 / AC-D7121IR1 / AC-D7141IR1:
Разъем |
Описание |
|
|
|
|
RJ-45 сетевой разъем |
Разъем для подключения IP-камеры к локальной сети. |
|
|
Питание |
Разъем для подключения блока питания: |
|
5В DC – для AC-D7101IR1; |
|
12В DC – для AC-D7121IR1 и AC-D7141IR1. |
|
|
Кнопка RESET |
Кнопка сброса настроек камеры на заводские. |
|
|
MicroSD |
Разъем для установки карты памяти формата MicroSD. |
Руководство по эксплуатации IP-камер ActiveCam |
29 |
Глава 1. Введение
1.1.1.11 ActiveCam AC-D8101IR2 / AC-D8121IR2v2 / AC-D8141IR2
Внешние разъемы IP-камеры AC-D8101IR2 / AC-D8121IR2v2 / AC-D8141IR2:
Разъем |
Описание |
|
|
|
|
Питание |
Разъем для подключения блока питания 12В. |
|
|
RJ-45 |
Разъем для подключения IP-камеры к локальной сети. |
Руководство по эксплуатации IP-камер ActiveCam |
30 |
Loading...
