Bedienungsanleitung

Bitte vor Inbetriebnahme sorgfältig lesen!

CamOne Stratos

7” Diversity Screen

Dank der neusten 5.8GHz Technik ist der Bildschirm optimal für den

Vers.: 1.0

“CamOneTec”, “CarCamOne” und das “FlyCamOne” Logo sind registrierte Marken von ACME the game company GmbH, Deutschland

© Copyright 2014 ACME the game company GmbH

Einsatz mit 2.4GHz / 355MHz RC-Anlagen geeignet.

www.CamOneTec.de

Sicherheitshinweise

Defekte des Gerätes, Speichermediums

WARNUNG:

BEACHTEN SIE FOLGENDE HINWEISE,
UM STROMSCHLÄGE ODER SCHÄDEN
AM PRODUKT AUSZUSCHLIESSEN:

• SETZEN SIE DAS GERÄT NICHT REGEN,
FEUCHTIGKEIT, TROPF- ODER
SPRITZWASSER AUS
BRINGEN SIE DAS GERÄT

• VERWENDEN SIE AUSSCHLIESSLICH
EMPFOHLENE ZUBEHÖRTEILE

• DEMONTIEREN SIE NICHT DAS GERÄT

• IM INNERN BEFINDEN SICH KEINE

TEILE,
DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN.
LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN KUNDENDIENST­MITARBEITERN DURCHFÜHREN

SERVICE & SUPPORT

ACME the game company GmbH

Boikweg 24

33129 Delbrück

Germany

Tel.: [phone]

[e-mail]

oder

http://www.CamOneTec.com

CE Deklaration

Hiermit erklären wir, dass dieses Modell den

grundlegenden Anforderungen und den

anderen relevanten Vorschriften der Richtlinie

1999/5/EG entspricht. Eine Kopie der

Konformitätserklärung kann unter der oben

genannten Adresse angefordert werden.

Der Hersteller haftet nicht für den Verlust

von Aufnahmen durch Fehlfunktion oder für

oder des Zubehörs.

Beachten Sie: Die Privatsphäre anderer ist

auch gesetzlich geschützt und sollte tabu

sein. Das Aufzeichnen Dritter kann eine

strafbare Handlung sein. Sie sind für Ihr

Handeln verantwortlich.

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von

elektrischen und elektronischen Geräten

Entsprechend der Firmengrundsätze der ACME

the game company GmbH wurden hochwertige

wiederverwertbare Komponenten in diesem

Produkt verbaut. Dieses Symbol auf Produkten

und/oder Begleitdokumenten besagt, dass das

Produkt am Ende der Lebensdauer getrennt vom

Hausmüll entsorgt werden muss.

Bringen Sie diese Produkte, auch den Akku, zur

ordnungsgemäßen und umweltfreundlichen

Entsorgung zu Ihrer nächsten Sammelstelle

(bzw. Recyclinghof).

www.CamOneTec.de

2

www.CamOneTec.de

Inhaltsverzeichnis

Lieferumfang .......................................................................................................................................... 4

Inbetriebnahme ...................................................................................................................................... 5

Akku laden... ........................................................................................................................................... 5

Sonnenschutz ........ ................................................................................................................................ 6

Anschlüsse ............................................................................................................................................. 6

Tastenerklärung ..................................................................................................................................... 7

Bildschirmsymbole ................................................................................................................................. 8

Menü ...................................................................................................................................................... 8

Technische Daten................................................................................................................................... 9

Service und Reparatur............................................................................................................................ 9

Zubehör ................................................................................................................................................ 10

3

www.CamOneTec.de

4

Lieferumfang

Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen!

CamOne Stratos

7“ Diversity Screen

Sonnenschutz

2x 5.8GHz Empfängerantenne Bedienungsanleitung

12V DC-Kabel 2x

mit BEC-Buchse AV-Out Kabel

Folgendes wird zur weiteren Inbetriebnahme benötigt:

Halterung mit Standard-Stativschraube zur Befestigung des Gerätes

www.CamOneTec.de

Inbetriebnahme

Laden des

intern

en

LiPo

-

Akkus

CamOne

Stratos 7“ 5,8GHz Diversity Screen

Tauchen Sie ein in die faszinierenden Möglichkeiten der Foto- und Videowelt und übertragen Sie ihre

Aufnahmen kabellos, sicher und live auch über eine große Entfernung.

Der neu entwickelte CamOne Stratos 7“ 5,8GHz Diversity Screen trumpft mit modernster Technik

auf und ist sowohl für den Hobby- als auch für den professionellen Einsatzbereich hervorragend

geeignet.

Die moderne Systemelektronik filtert mithilfe der beiden integrierten 5,8GHz Empfänger das beste

verfügbare Signal raus und liefert dadurch ein scharfes und störungsfreies Livebild. Wählen können

Sie dabei zwischen unterschiedlichen Bändern mit jeweils 8 Kanälen.

Highlights

• Zweifache Signalabtastung für automatische Empfangsoptimierung

• Black Bars fade out Funktion

• DNR-Funktion

• Auto Scan Funktion

Rechtlicher Hinweis

In einigen EU-Ländern ist die Nutzung von FPV-Systemen und das gleichzeitige Steuern eines

Flugzeugmodells untersagt. Stellen Sie sicher, dass die verfügbaren Frequenzen in Ihrem

Anwendungsgebiet zugelassen sind!

Empfehlung

Nutzen Sie das System immer mit 2 Personen:

Ein Pilot, der das Modell steuert, sowie ein virtueller Betreiber, der den 5,8GHz Diversity Screen

kontrolliert.

Schrauben (handfest) Sie zunächst die mitgelieferten 5,8GHz Antennen in die dafür vorgesehenen
Gewinde ein.
Die Stromversorgung erfolgt über internen LiPo-Akku, achten Sie bei der Verwendung darauf dass
dieser ausreichend geladen ist.

Um den Bildschirm in Betrieb zu nehmen, drücken Sie den rechten An-/Aus Schalter für 3 Sekunden.
Die Linke LED springt von blau auf grün.

Der Bildschirm scannt jetzt automatisch die Kanäle auf ein Videosignal durch.

Um den internen LiPo-Akku zu laden, benötigen Sie das separate Steckernetzteil
(FCHD77-N; nicht im Lieferumfang enthalten).

Stecken Sie das Netzteil in eine geeignete Steckdose, danach in die „DC IN“ Buchse des Bildschirms.
Während des Ladevorganges blinkt die rechte LED (neben den Tasten). Sobald dieser abgeschlossen
ist, erlischt diese LED.

Zusätzlich kann der interne LiPo-Akku über einen externen Akku geladen werden.

5

www.CamOneTec.de

6

Sonnenschutz

Anschlüsse

Dieser Akku sollte min. 7,4 Volt und 2000mAH haben.
Bitte beachten Sie, dass Schäden, die aus unsachgemäßer Handhabung oder Anschluss einer nicht

geeigneten Stromquelle resultieren, nicht von der Garantie abgedeckt sind.
Führen Sie diese Arbeit daher sorgfältig und nur dann durch, wenn Sie sich mit der Technik
auskennen und sich der entsprechenden Gefahren bewusst sind. Stellen Sie sicher, dass die
verwendete Stromquelle über ausreichend Kapazität verfügt!

Um den Bildschirm auch bei Sonneneinstrahlung optimal zu nutzen, verwenden Sie den
Sonnenschutz.
Diesen können Sie einfach um den Bildschirm befestigen.

www.CamOneTec.de

7

Tastenerklärung

Frequenzband Wahl

Auswahl zwischen den Bändern A/B/F

Scan

Der Bildschirm durchsucht (Auto Scan Funktion) automatisch alle Bänder und Kanäle

CH

Manuelle Auswahl der Kanäle innerhalb des gewählten Frequenzbandes
Minustaste

Änderung der Bildschirm Helligkeit und Menüeinstellung

MENU

Doppelklick um in das Menü gelangen
Plustaste

Änderung der Bildschirm Helligkeit und Menüeinstellung

Power (An/ Aus)

Halten Sie die An/ Aus Taste solange gedrückt bis das Eröffnungsbild erscheint

www.CamOneTec.de

Bildschirmsymbole

Men

ü

Sobald Sie etwas umstellen wird es Ihnen direkt auf dem Bildschirm angezeigt. Egal ob Sie das
Frequenzband oder den Kanal wechseln.

Wenn die Batterieanzeige keine Ladestatusbalken mehr angezeigt , muss der Akku geladen
werden.

Drücken Sie den „MENU“ Knopf zweimal um in die Menü-Auswahl zu gelangen.
Sie können den Bildschirm nach Ihren Vorgaben einstellen.

Durch Drücken der „MENU“ Taste können Sie zwischen den einzelnen Menüpunkten wechseln.
Um im einem Abschnitt den Wert zu verändern, drücken Sie die „Minus- / Plus Taste“. Das Menü
schließt sich nach 5 Sekunden automatisch falls keine Tasten mehr betätigt werden.

Menüstruktur

-Helligkeit (zusätzlich lässt sich der Wert im LiveBild mit den „Minus- / Plus
Tasten“einstellen)

-Kontrast

-Farbe

-Lautstärke

-Input (manuelle Auswahl der Signalquelle)

-RF Sel. (manuelle Auswahl der Empfängsmodule)

-Modus (16:9 oder 4:3)

-Rotation (Bilddrehung)

-Sprache (siehe Technische Daten)

-Reset (Zurücksetzen der Einstellung auf die Werkeinstellung

-Exit

8

9

Techni

sche Daten

Service und Repa

raturen

www.CamOneTec.de

Bildschirmgröße: 7“ | 178 mm
Abmessungen: 178 x 118 x 25 mm
Auflösung: 800 x 480 Pixel
Bildschirmtyp: TFT LCD Monitor, LED backlight
Helligkeit: 400 - 450 cd/m2
Kontrast: 500:1
Funktionen: Zoom (Black Bars fade out)
Halterung: Stativgewinde / Schiebeeinsatz
Frequenz: ISM 5.8 GHz

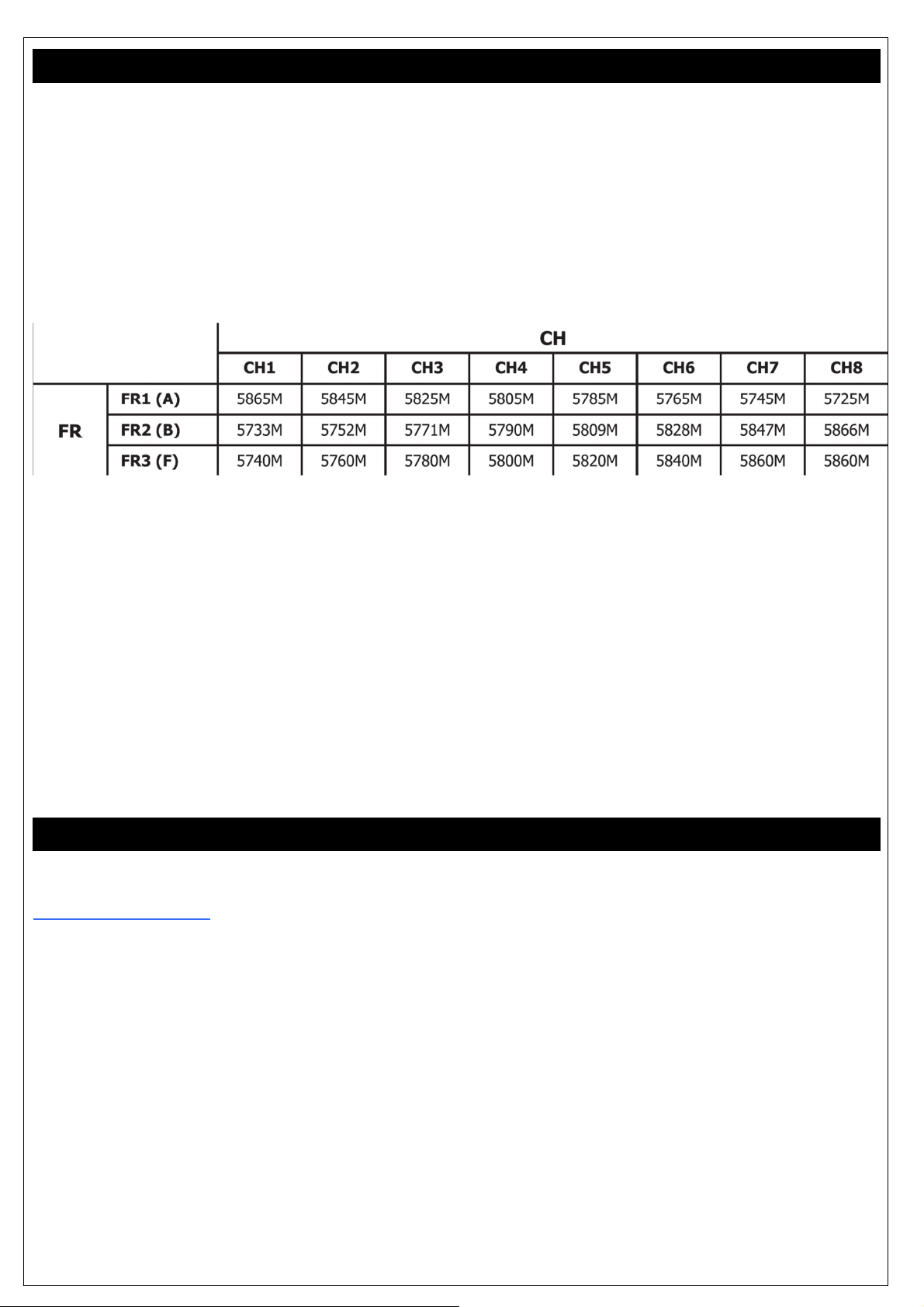

Kanäle:

Anschlüsse: RF1 AV Out (Video, Mono Audio output)
RF2 AV Out (Video, Mono Audio output)

DIV AV Out (Video, Mono Audio output)
AV IN (Video)
Betriebsspannung: DC-IN 7- 22,2 V
Akku: 1500mAH LiPo Akku
Gewicht: ca. 420g
Lautsprecher: 8Ω/ 1W X 2
Betriebstemperatur: 0° C ~ +50° C
Sprachen: Englisch, Französisch, Deutsch, Spanisch,

Portugiesisch, Japanisch, Russisch, Italienisch,
Niederländisch und Chinesich

Informationen über Service und Reparaturen können Sie sich bei Ihrem Händler oder unter
www.CamOneTec.com einholen.

Bei weiteren Fragen wenden Sie sich bitte an unseren Service
(Tel. [phone] oder per Mail [e-mail]).
