Acer XF250Qbmidprx User Manual [ru]

ЖК-монитор Acer

Руководство пользователя

ЖК-монитор Acer Руководство пользователя Первый выпуск: 02/2017

Pусский

В информацию, которая содержится в данной публикации, могут периодически вноситься изменения без обязательства уведомлять кого-либо о данных изменениях. Изменения вносятся в виде новых изданий данного руководства или дополнительных документов и публикаций. Компания не предоставляет заявлений или гарантий явно выраженного или подразумеваемого характера относительно содержания данного документа и, в частности, отказывается от подразумеваемых гарантий коммерческого качества или пригодности для определенной цели.

Запишите номер модели, серийный номер, дату и место приобретения в свободном поле. Серийный номер и номер модели записаны на этикетке, прикрепленной к компьютеру. Вся переписка относительно вашего устройства должна содержать серийный номер, номер модели и информацию о приобретении.

Запрещается воспроизводить, хранить в информационно-поисковых системах, передавать в любой форме и любыми средствами, электронным или механическим способом, фотокопировать, записывать и создавать иные копии информации, которая содержится в данной публикации, без предварительного письменного разрешения компании Acer Incorporated.

ЖК-монитор Acer Руководство пользователя

Номер модели: _________________________________

Серийный номер: _______________________________

Дата приобретения: _____________________________

Место приобретения: ____________________________

Acer и логотип Acer являются зарегистрированными товарными знаками компании Acer Incorporated. Наименования изделий или товарные знаки других компаний, которые используются в тексте данного документа, служат исключительно для идентификации

и принадлежат соответствующим компаниям.

Информация для вашей безопасности и удобства

Инструкции по технике безопасности

Внимательно ознакомьтесь с данными инструкциями. Сохраните этот документ на будущее. Соблюдайте все предупреждения и инструкции, которые находятся на изделии.

Особые примечания о ЖК мониторах

Перечисленные ниже состояния характерны для ЖК мониторов и не являются неисправностью.

• В связи с особенностями флуоресцентного излучения при первом использовании возможно мерцание экрана. Чтобы устранить мерцание, отключите и снова включите питание.

• В зависимости от фона рабочего стола яркость экрана может быть неоднородной.

• ЖК экран имеет не менее 99,99% эффективных пикселей. В нем может содержаться не более 0,01% неактивных или постоянно горящих пикселей.

• В связи с особенностями технологии ЖК экранов при переключении изображения, которое оставалось на экране в течение длительного времени, может появиться остаточное изображение предыдущего экрана. В этом случае экран медленно восстанавливается при смене изображения или отключении питания на несколько часов.

Pусский

Очистка монитора

Выполняя очистку монитора, четко соблюдайте приведенные ниже инструкции.

• Перед очисткой не забывайте отключать монитор от сети.

• Протирайте экран и корпус спереди и по бокам мягкой салфеткой.

iii

Доступность

Электрическая розетка, к которой подключается шнур питания, должна располагаться в доступном месте как можно ближе к оператору оборудования. Чтобы отключить питание оборудования, необходимо отключить шнур питания от электрической розетки.

Безопасность при прослушивании

Pусский

Для защиты органов слуха соблюдайте приведенные ниже инструкции.

• Постепенно уменьшайте громкость до получения четкого, не раздражающего звука без искажений.

• После установки нужной громкости не следует ее увеличивать, как только органы слуха к ней адаптируются.

• Ограничьте время прослушивания очень громкой музыки.

• Не следует увеличивать громкость, чтобы заглушить окружающий шум.

• Если вы не слышите, о чем говорят окружающие вас люди, следует уменьшить громкость.

Предупреждения

• Не используйте устройство вблизи воды.

• Не ставьте устройство на неустойчивые тележки, подставки или столы. Устройство может серьезно пострадать при падении.

• Щели и отверстия предназначены для вентиляции, которая обеспечивает надежную работу устройства и защищает его от перегревания. Эти отверстия должны быть всегда открыты. Не следует закрывать отверстия, устанавливая устройство на кровати, диване, покрывале и аналогичных поверхностях. Запрещается устанавливать устройство возле бытовых обогревательных приборов и батарей, а также встраивать в любые конструкции, в которых отсутствует надлежащая вентиляция.

• Не вставляйте никакие предметы в отверстия устройства, так как при этом они соприкасаются с деталями под опасно высоким напряжением и могут вызвать короткое замыкание. Все это приводит к возгоранию или поражению пользователя электрическим током. Защищайте устройство от попадания на его поверхность или внутрь любых жидкостей.

• Во избежание повреждения внутренних деталей и протечки электролита из батареи не ставьте устройство на вибрирующую поверхность.

• Не используйте устройство во время спортивных занятий и тренировок, а также в среде, подверженной вибрациям, так как это с большой вероятностью приведет к короткому замыканию или повреждению внутренних деталей устройства.

Потребление электроэнергии

• Характеристики источника питания для данного устройства указаны на этикетке. Если вам неизвестны параметры доступного источника питания, обратитесь к торговому представителю или в местную энергетическую компанию.

• Ничего не ставьте на шнур питания. Не устанавливайте устройство так, чтобы шнур питания находился на проходе.

• При использовании удлинителя следите за тем, чтобы общий номинальный ток всего подключенного к нему оборудования не превышал допустимого значения тока удлинителя. Кроме того, суммарное значение тока всех устройств, подключенных к настенной розетке, не должно превышать значение тока предохранителя.

• Не перегружайте настенную розетку, разветвитель или удлинитель слишком большим количеством устройств. Общая нагрузка системы не должна превышать 80% от номинала цепи. При использовании удлинителя (разветвителя) нагрузка не должна превышать 80% от входного номинального тока удлинителя.

• Шнур питания устройства оборудован трехконтактной вилкой с заземлением. Вилка подключается только к заземленной электрической розетке. Перед подключением вилки шнура питания убедитесь, что розетка имеет заземление. Не включайте вилку шнура питания в незаземленную розетку. Для получения подробной информации обращайтесь к электрику.

Внимание! Заземляющий контакт является средством безопасности. Использование электрической розетки без заземления может стать причиной поражения электрическим током и (или) травмы.

Примечание. Кроме того, заземляющий контакт обеспечивает

хорошую защиту от неожиданного шума от работающих поблизости электроприборов, создающих помехи для данного устройства.

• Используйте устройство только с входящим в комплект шнуром питания. Выполняя замену шнура питания, убедитесь, что новый шнур питания отвечает следующим требованиям:съемный шнур, сертифицирован UL/CSA, тип SPT-2, номинальный ток и напряжение не менее 7 А и 125 В, утвержден VDE или аналогичной организацией, максимальная длина 4,6 м.

Pусский

Обслуживание устройства

Не пытайтесь самостоятельно выполнять обслуживание данного устройства, так как при открывании или снятии крышек вы подвергаетесь воздействию опасного напряжения и других факторов риска. Любое сервисное обслуживание устройства должно выполняться только квалифицированными специалистами сервисной службы.

Отключите устройство от электросети и обратитесь к квалифицированному специалисту по ремонту в следующих случаях:

• шнур питания или вилка повреждены, порезаны или изношены;

• в устройство попала жидкость;

• в устройство попала дождевая вода или влага;

• произошло падение устройства или повреждение его корпуса;

• наблюдаются очевидные нарушения в работе устройства, свидетельствующие о необходимости технического обслуживания;

• имеются нарушения в работе устройства после выполнения всех инструкций по эксплуатации.

Примечание. Отрегулируйте только те параметры, которые описаны в инструкциях по эксплуатации, так как неправильная настройка других параметров может привести к повреждению устройства, а для восстановления нормального состояния устройства, как правило,

Pусский

требуется длительная работа квалифицированного технического специалиста.

Взрывоопасные среды

Находясь на территории с взрывоопасной атмосферой, выключите прибор и соблюдайте требования всех знаков и инструкций. В число взрывоопасных сред входят территории, где обычно рекомендуется выключать двигатель автомобиля. Искра в такой среде может стать причиной взрыва или пожара и привести к травмам или смерти. Отключайте устройство, находясь на складах и в зонах хранения и распределения горючего, на химических заводах и в зонах проведения взрывных работ. Зоны с взрывоопасной атмосферой, как правило, наглядно обозначены. В их число входят зоны под палубой судов, склады химических веществ и пункты их перевозки, автомобили, работающие на сжиженном углеводородном газе (например, бутане или пропане), и зоны, в атмосфере которых содержатся такие химические вещества или частицы, как мука, пыль или металлические порошки.

Дополнительная информация о безопасности

Данное устройство и его модификации могут содержать мелкие детали. Храните их в недоступном для детей месте.

Информация об утилизации ИТ оборудования

Компания Acer строго придерживается принципов защиты окружающей среды и вторичной переработки оборудования. Для этого в рамках основной политики компании по уменьшению нагрузки на окружающую среду производится повторное использование и утилизация отработанного оборудования.

Сотрудники компании Acer очень серьезно относятся к влиянию своей деятельности на окружающую среду и стремятся выявлять и применять оптимальные методы работы для снижения воздействия производимых устройств на экологию.

Для получения дополнительной информации и помощи по утилизации посетите вебсайт: http://www.acer-group.com/public/Sustainability/sustainability01.htm

Для получения дополнительной информации о функциях и характеристиках наших других устройств посетите веб-сайт www.acer-group.com.

Инструкции по утилизации

По окончании срока службы не выбрасывайте электронное устройство вместе с бытовыми отходами. Для уменьшения загрязняющего воздействия и обеспечения максимальной защиты окружающей среды рекомендуется направлять устройство на вторичную переработку. Для получения дополнительной информации о нормах утилизации отходов электрического и электронного оборудования (WEEE) посетите веб-сайт: http://www.acer-group.com/public/Sustainability/sustainability01.htm

Заявление относительно пикселей ЖК дисплеев

Данный ЖК монитор изготовлен с применением высокоточных технологий. При этом некоторые пикселы иногда срабатывают ошибочно или выглядят как черные или красные точки. Это не влияет на записанное изображение и не является неисправностью.

Данное устройство поставляется с приведенными ниже функциями управления питанием.

• Активация спящего режима дисплея через 5 минут бездействия пользователя.

• Выведите монитор из спящего режима, когда он находится в режиме Active Off (Активное ВЫКЛ), переместите мышь или нажмите любую клавишу.

Советы и рекомендации по удобному использованию

Пользователи компьютеров часто жалуются на зрительное напряжение и головную боль после продолжительного использования монитора. Также пользователи подвержены риску получения травм в случае длительной работы за компьютером. Длительные периоды работы, неудачная поза, вредный стиль работы, стресс, неудовлетворительные условия труда, состояние здоровья пользователя и другие факторы сильно увеличивают опасность получения травм.

Неправильное использование компьютера может вызвать кистевой туннельный синдром, тендинит, тендосиновит и другие заболевания опорно-двигательного аппарата. В кистях рук, запястьях, руках, плечах, шее и спине могут появиться приведенные ниже симптомы:

• онемение, либо ощущение жжения или покалывания;

• ноющая боль, повышенная чувствительность или болезненность;

• боли, отек или дрожь;

• тугоподвижность или скованность;

• ощущение холода или слабость.

При появлении перечисленных симптомов или других периодических или постоянных нарушений и (или) болей, связанных с работой за компьютером, необходимо незамедлительно обратиться к врачу и сообщить об этом в отдел охраны труда и здоровья своей компании.

Ниже приведены рекомендации по более удобному использованию компьютера.

Pусский

Выбор "зоны комфорта"

Чтобы выбрать наиболее удобную для работы зону, необходимо отрегулировать угол обзора монитора, установить подставку для ног или отрегулировать высоту кресла. Выполняйте приведенные ниже рекомендации:

• не находитесь слишком долго в одном и том же положении;

• старайтесь не сутулиться, наклоняясь вперед, и (или) не отклоняться назад;

• периодически вставайте и ходите, чтобы снять напряжение мышц ног.

vii

Забота о зрении

Длительная работа за монитором, ношение неправильно подобранных очков или контактных линз, яркий свет в глаза, чрезмерное освещение помещения, плохая фокусировка экрана, очень мелкие шрифты и низкая контрастность изображений могут вызвать зрительное напряжение. Ниже приведены рекомендации по снижению зрительного напряжения.

Pусский

Глаза

• Часто давайте отдых глазам.

• Регулярно давайте глазам отдых, отводя их от монитора и направляя взгляд на удаленную точку.

• Чаще моргайте для увлажнения глаз.

Дисплей

• Содержите дисплей в чистоте.

• Держите голову на уровне выше верхнего края дисплея, чтобы глаза смотрели вниз, когда взгляд направлен на середину дисплея.

• Отрегулируйте яркость и (или) контрастность дисплея: для удобства работы текст должен быть хорошо читаемым, а рисунки – четкими.

• Защита от появления бликов и отражений на экране:

• установите дисплей боком к окну или другому источнику света;

• уменьшите освещение в помещении с помощью занавесок, штор или жалюзи;

• используйте направленный свет;

• измените угол обзора дисплея

• воспользуйтесь противобликовым фильтром;

• установите козырек для дисплея, например, закрепите кусок картона над

верхним передним краем дисплея

• избегайте неподходящей настройки угла обзора дисплея;

• старайтесь длительное время не смотреть на источники яркого света, например, открытые окна.

Приобретение полезных привычек во время работы

Приобретение полезных привычек для более удобного и эффективного использования компьютера:

• часто и регулярно делайте короткие перерывы;

• выполняйте упражнения на растяжку мышц;

• как можно чаще выходите на свежий воздух;

• регулярно занимайтесь гимнастикой и укрепляйте здоровье.

viii

Pусский

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi

New Taipei City 221, Taiwan

Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

And,

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it

Produ

ct: LCD Monitor Trade Name: Acer Model Number: SKU Number:

(“x” = 0~9, a ~ z, A ~ Z, or blank)

We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonization legislations as below Directive and following harmonized standards and/or other relevant standards have been applied:

EMC Directive: 2014/30/EU

EN 55032:2012+AC:2013 Class B EN 61000-3-2:2014 Class D

EN 55024:2010 EN 61000-3-3:2013

LVD Directive: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS Directive: 2011/65/EU

EN 50581:2012

ErP Directive: 2009/125/EC

Regulation (EC) No. 1275/ 2008; EN 50564:2011

Year to begin affixing CE marking: 2017.

_______________________________

Feb.10,2017

RU Jan / Sr. Manager

Date

Acer Incorporated (Taipei, Taiwan)

XF250Q XF250Q XXXXXX;

Acer America Corporation

333 West San Carlos St., San Jose

Pусский

Fax : 254-298-4147

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired

operation.

The following local Manufacturer /Importer is responsible for this declaration:

Product: LCD Monitor

Model Number: XF250Q

Suite 1500 CA 95110, U. S. A. Tel : 254-298-4000

www.acer.com

SKU Number:

Name of Responsible Party: Acer America Corporation

Address of Responsible Party:

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

XF250Q xxxxxx (“x” = 0~9, a ~ z, or A ~ Z)

333 West San Carlos St. Suite 1500 San Jose, CA 95110 U. S. A.

Информация для вашей безопасности и удобства iii

Инструкции по технике безопасности iii Особые примечания о ЖК мониторах iii Очистка монитора iii

Доступность iv Безопасность при прослушивании iv Предупреждения iv Потребление электроэнергии iv Обслуживание устройства v

Взрывоопасные среды vi Дополнительная информация о безопасности vi Информация об утилизации ИТ оборудования vi Инструкции по утилизации vi Заявление относительно пикселей ЖК дисплеев vii Советы и рекомендации по удобному использованию vii

Выбор "зоны комфорта" vii

Забота о зрении viii

Приобретение полезных привычек во время работы viii Federal Communications Commission Declaration of Conformity

Комплектность 1

ПРИСОЕДИНЕНИЕ И ОТСОЕДИНЕНИЕ ОСНОВАНИЯ 2 РЕГУЛИРОВКА ПОЛОЖЕНИЯ ЭКРАНА 2 Подключение адаптера и шнура питания переменного тока 4 Режим энергосбережения 4 Канал данных дисплея (Display Data Channel – DDC) 5

24-контактный сигнальный кабель цветного дисплея 5

19-контактный сигнальный кабель цветного дисплея 6

*19-контактный сигнальный кабель цветного дисплея

20-контактный сигнальный кабель цветного дисплея 7

Pусский

Содержание

Таблица стандартных режимов синхронизации 8 Установка 9 Пользовательские элементы управления 10

Внешние элементы управления 10

Использование контекстного меню 11

Окно функций 12

Поиск и устранение неисправностей 16

Режим HDMI/DVI/DP (опция) 16

Комплектность

Откройте коробку и проверьте наличие в ней следующих компонентов. Упаковочные материалы сохраните для транспортировки или перевозки монитора в будущем.

Pусский

ЖК-монитор

Кабель DVI (опция) HDMI-кабель (опция)

Кабель DP (опция)

Краткое руководство

пользователя

Аудиокабель

Шнур питания

переменного тока

ПРИСОЕДИНЕНИЕ И ОТСОЕДИНЕНИЕ

150

ОСНОВАНИЯ

Присоединение. Совместите основание с подставкой и прижмите основание по направлению к верхней части монитора, затем поверните основание по часовой стрелке. Затяните винт по часовой стрелке.

Pусский

Отсоединение. Чтобы снять основание, выполните приведенные выше шаги в обратном порядке.

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ЭКРАНА

Для достижения оптимального положения для просмотра можно отрегулировать высоту и углы наклона, поворота и разворота монитора.

• Регулировка по высоте:

Нажмите на верхнюю часть монитора и отрегулируйте его высоту.

• Наклон:

Пример регулировки угла наклона монитора представлен на рисунке. Только в верхней точке угол наклона можно изменить на 35 градусов.

• Поворот

Встроенное основание позволяет развернуть монитор под наиболее удобным для просмотра углом.

Pусский

• Разворот экрана

Перед вращением экрана поднимите его в верхнее положение и затем отклоните максимально назад. Разверните экран на ±90° до упора по часовой стрелке или против часовой стрелки.

150

Подключение адаптера и шнура питания переменного тока

• Сначала убедитесь в том, что используемый шнур питания соответствует параметрам электросети вашего региона.

• Монитор оснащен универсальным источником питания, который позволяет

Pусский

работать в местах с напряжением 100/120 В переменного тока или 220/240 В переменного тока. Пользовательская настройка не требуется.

• Подсоедините разъем шнура питания переменного тока к адаптеру и включите вилку в электрическую розетку.

• Для мониторов, работающих от 120 В переменного тока: Используйте утвержденный UL кабель питания с проводами типа SVT и вилкой номиналом 10 А, 125 В.

• Для мониторов, работающих от 220/240 В переменного тока: Используйте кабель питания H05VV-F с вилкой номиналом 10 А, 250 В. Шнур питания должен быть утвержден для использования в стране, где будет установлено оборудование.

Режим энергосбережения

Монитор переключается в режим энергосбережения управляющим сигналом от контроллера дисплея, при этом индикатор питания светится желтым цветом.

Состояние

ВКЛ Синий

Режим

энергосбережения

Монитор находится в режиме энергосбережения до обнаружения управляющего сигнала или до активации клавиатуры или мыши. Время перехода из режима "Активное ВЫКЛ" во включенное состояние составляет около 3 секунд.

Светодиодный

индикатор

Желтый

Канал данных дисплея (Display Data Channel – DDC)

Для упрощения установки при поддержке протокола DDC монитор поддерживает технологию «plug-and-play» (готово к работе без дополнительной настройки). DDC – это коммуникационный протокол, посредством которого монитор автоматически информирует главную систему о своих возможностях, например, поддерживаемом разрешении и режиме синхронизации. Монитор поддерживает стандарт DDC2B.

24-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание КОНТАКТ № Описание

1 TMDS data 2- 13 NC

2 TMDS data 2+ 14 +5 V power

3 TMDS data 2/4 shield 15

4 NC 16 Hot-plug detection

5 NC 17 TMDS data 0-

6 DDC clock 18 TMDS data 0+

7 DDC data 19 TMDS data 0/5 shield

8 NC 20 NC

9 TMDS data 1- 21 NC

10 TMDS data 1+ 22 TMDS clock shield

11 TMDS data 1/3 shield 23 TMDS clock+

12 NC 24 DDC TMDS clock-

GND (return for +5 V hsync. vsync)

Pусский

19-контактный сигнальный кабель цветного дисплея

Pусский

КОНТАКТ

№

11 TMDS Clock Shield 12 TMDS Clock-

13 CEC 14

15 SCL 16 SDA

17 DDC/CEC Заземление 18 +5V Питание

Описание

1 TMDS Data2+ 2 TMDS Data2 Shield

3 TMDS Data2- 4 TMDS Data1+

5 TMDS Data2 Shield 6 TMDS Data1-

7 TMDS Data0+ 8 TMDS Data0 Shield

9 TMDS Data0- 10 TMDS Clock+

Определение горячего подключения

КОНТАКТ

№

Описание

Зарезервировано (N.C. на устройстве)

*19-контактный сигнальный кабель цветного дисплея

КОНТАКТ

№

7 MHL+

9 MHL-

18 VBUS

19 CBUS

5, 11, 17 GND

Описание

20-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание КОНТАКТ № Описание

1 ML_Lane 0+ 2 GND

3 ML_Lane 0- 4 ML_Lane 1+

5 GND 6 ML_Lane 1-

7 ML_Lane 2+ 8 GND

9 ML_Lane 2- 10 ML_Lane 3+

11 GND 12 ML_Lane 3-

13 CONFIG1 14 CONFIG2

15 AUX CH+ 16 GND

17 AUX CH- 18 Горячее подключение

19 Возврат 20 DP_PWR

Pусский

Таблица стандартных режимов синхронизации

РЕЖИМ VESA

РЕЖИМ Разрешение

1 VGA 640x480 60Hz 2 MAC 640x480 66.662Hz

Pусский

3 VESA 720x400 70Hz 4 SVGA 800x600 56Hz 5 SVGA 800x600 60Hz 6 XGA 1024x768 60Hz 7 XGA 1024x768 70Hz 8 VESA 1152x864 75Hz 9 SXGA 1280x1024 60Hz

10 VESA 1280x720 60Hz

11 WXGA 1280x800 60Hz 12 WXGA+ 1440x900 60Hz 13 WSXGA+ 1680x1050 60Hz 14 UXGA 1920x1080 60Hz 15 UXGA 1920x1080 60Hz 16 UXGA 1920x1080 120Hz 17 UXGA 1920x1080 144Hz 18 UXGA 1920x1080 240Hz

*: 1920 x 1080 @ 240Hz

*Only for MHL-Model

РЕЖИМ Разрешение

1 640×480@60Hz

2 720×480@60Hz

3 720×576@50Hz

4 800×600@60Hz

5 1024×768@60Hz

6 1280×720@60Hz

7 1280×720@50Hz

8 1920×1080@30Hz

9 1920×1080@60Hz

10 1920×1080@50Hz

Только для входа HDMI/DP

Установка

1. Выключите компьютер и выньте шнур питания к омпьютера из розетки.

2. Подключите один разъем сигнального кабеля к входному разъему HDMI/MHL (может отсутствовать) и (или)

DVI (может отсутствовать) и (или) DP (может отсутствовать) монитора, а другой разъем кабеля к выходному разъему HDMI/MHL (может отсутствовать) и (или) DVI (может отсутствовать) и (или) DP (может отсутствовать) видеокарты компьютера. Затяните винты на разъеме кабеля сигнала.

3. (опция): Соедините разъем аудиовхода (AUDIO IN) ЖК-монитора и порт линейного выхода на компьютере аудиокабелем.

4. Подключите шнур питания монитора к разъему питания на задней панели монитора.

5. Подключите шнур питания к адаптеру питания и затем к надежно заземленному источнику переменного тока.

HDMI 2.0 DP AUDIO INDVI-D IN

Примечание. Аудиовыход предназначен только для моделей с аудиовыходом. Дополнительные инструкции представлены в руководстве пользователя.

FreeSync (только HDMI/DP):

Позволяет видеокарте, поддерживающей технологию FreeSync, динамически настраивать частоту обновления экрана, основываясь на частоте кадров источника, для обеспечения энергоэффективного обновления изображения

без зависаний и с минимальной задержкой.

Pусский

Пользовательские элементы управления

Input

Pусский

Внешние элементы управления

1&2 Кнопка

включения

3 Функциональная

кнопка

4 Функциональная

кнопка

5 Функциональная

кнопка

6 Функциональная

кнопка

7 Функциональная

кнопка

В случае дисплеев с глянцевыми рамками рекомендуется рассмотреть вариант замены дисплея, поскольку на такой рамке могут возникать блики от окружающих светлых и ярких поверхностей.

Включение и выключение монитора. Синий цвет индикатора — монитор включен. Желтый — монитор находится в энергосберегающем режиме.

a. Нажмите эту кнопку, чтобы открыть

кнопку еще раз, чтобы перейти к функции настройки громкости.

b. При открытом окне

вызовет переход к выбранному пункту экранного меню.

a. Нажмите эту кнопку, чтобы открыть

кнопку еще раз, чтобы перейти к функции выбора входа.

b. При открытом окне

чтобы увеличить значение выбранного параметра или перейти к предыдущей функции.

a. Нажмите эту кнопку, чтобы открыть

Нажмите кнопку еще раз, чтобы перейти к следующей функции в функциональном меню.

b. При открытом окне

чтобы уменьшить значение выбранного параметра или перейти к следующей функции.

a. Нажмите кнопку для перехода к меню функций. Нажмите кнопку

повторно для активации функции ускорения и выберите режим «Нормальный» или «Предельный».

b. При открытом экранном меню нажатие этой кнопки закроет его (выход

из экранного меню).

a. При открытой

панели «Игровой режим».

b. При открытом окне

чтобы выбрать режим сценария.

Функциональное меню

Главной странице

Функционального меню

Главную страницу

нажатие этой кнопки

Главную страницу

нажмите эту кнопку,

Главную страницу

нажмите эту кнопку,

нажмите эту кнопку для перехода к

нажмите эту кнопку,

. Нажмите

Использование контекстного меню

-------------------------------------------------------------------------------------------------------------

Примечание.

ознакомления. Приведенные характеристики могут отличаться от действительных характеристик конкретного продукта.

С помощью экранного меню можно отрегулировать параметры ЖК-монитора. Нажмите кнопку MENU, чтобы вызвать экранное меню. С помощью экранного меню можно регулировать качество изображения, расположение экранного меню и общие параметры. Для регулировки дополнительных параметров следуйте данным указаниям:

Главная страница

Настройка параметров ускорения

Откройте окно «Ускорение» и выберите нужный параметр с помощью стрелок. Когда

закончите, нажмите , чтобы вернуться на уровень выше.


Color

Audio

Gaming

OSD

System

Informaon

Save Seng to...

Следующая информация предназначена лишь для общего

Mode - User

Over Drive

Aim point

Extrama

Oﬀ

Pусский

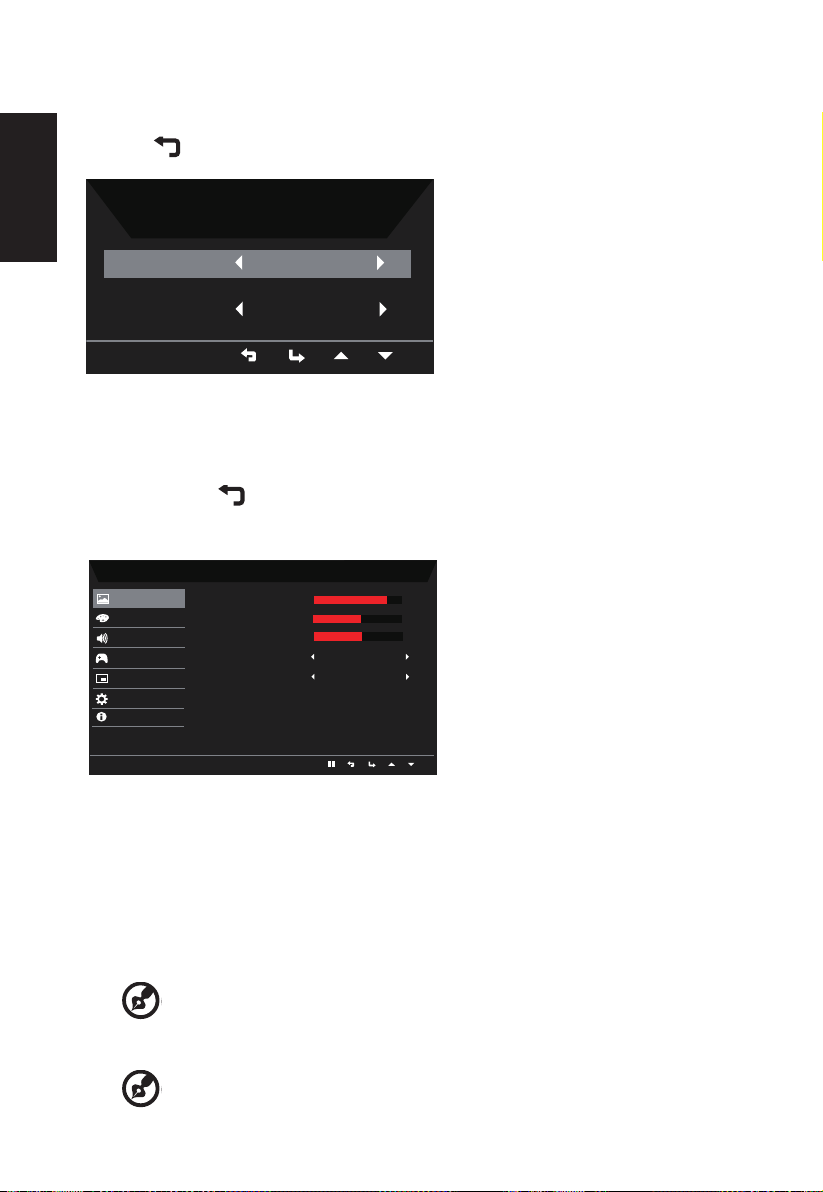

Регулировка громкости

Откройте панель «Громкость» и отрегулируйте громкость с помощью стрелок. Когда

закончите, нажмите , чтобы вернуться на уровень выше.

Выбор входа

Input

Input DVI-D

Auto Source

Mode - Standard

Oﬀ

Color

Audio

Gaming

OSD

System

Brightness

Contrast

Blue Light

ACM


Black Boost

Informaon

Save Seng to...

Откройте панель Input (Вход) и выберите HDMI или DP или DVI. Когда закончите,

нажмите , чтобы вернуться на уровень выше.

Pусский

Окно функций

Откройте окно функций, чтобы настроить параметры Picture (изображения), Color (цвета), OSD (экранного меню) и Setting functions (общие настройки). Выберите нужный параметр с помощью стрелок. На этой же странице можно просмотреть системную информацию о мониторе. Когда

закончите, нажмите , чтобы вернуться на уровень выше.

Picture (Изображение)

1. Нажмите кнопку MENU, чтобы вызвать экранное меню.

2. Кнопками ▲/▼ выберите пункт Picture (Изображение) в экранном меню. Затем

выберите параметр изображения для регулировки.

3. Кнопками ◄/► отрегулируйте параметр на шкале регулировки.

4. Меню «Изображение» позволяет настроить следующие параметры: «Яркость», «Контрастность», «Уровень синего света», «Улучшение темных участков», «Адаптивная контрастность».

5. Brightness (Яркость): Регулировка яркости в диапазоне от 0 до 100.

6. Contrast (Контрастность): Регулировка контрастности в диапазоне от 0 до 100.

-----------------------------------------------------------------------------------------------------------

Примечание.

изображения.

-----------------------------------------------------------------------------------------------------------

Регулировка баланса между светлыми и темными участками

Примечание.

Mode - User

2.2

Warm

Audio

Gaming

OSD

System

Gamma

Color Temp.

R Gain

G Gain

B Gain


Color

R Bias

G Bias

B Bias

Informaon

Save Seng to...

Mode - User

Gaming


Color

Audio

OSD

System

Informaon

6-axis Saturate

Save Sent to...

6-axis Hue

Степень различия между светлыми и темными участками

изображения.

7. Black Boost (Усиление черного): Регулировка уровня черного в диапазоне от 0 до

10. Увеличение затемнения путем повышения яркости без изменения более светлых участков.

-----------------------------------------------------------------------------------------------------------

Примечание.

Если изображение очень яркое или имеет несколько затемненных

участков, данная регулировка может не дать никаких результатов.

8. Blue Light (УФ-излучение): Фильтрация УФ-излучения для защиты органов зрения путем его регулировки -- 80 %, 70 %, 60 % или 50 %.

--------------------------------------------------------------------------------------------------------------------------

Примечание.

Более высокое значение означает более высокое прохождение УФ-

излучения. Для наилучшей защиты установите минимальное значение.

9. ACM: включение/отключение режима ACM (адаптивное управление контрастностью). По умолчанию режим отключен.

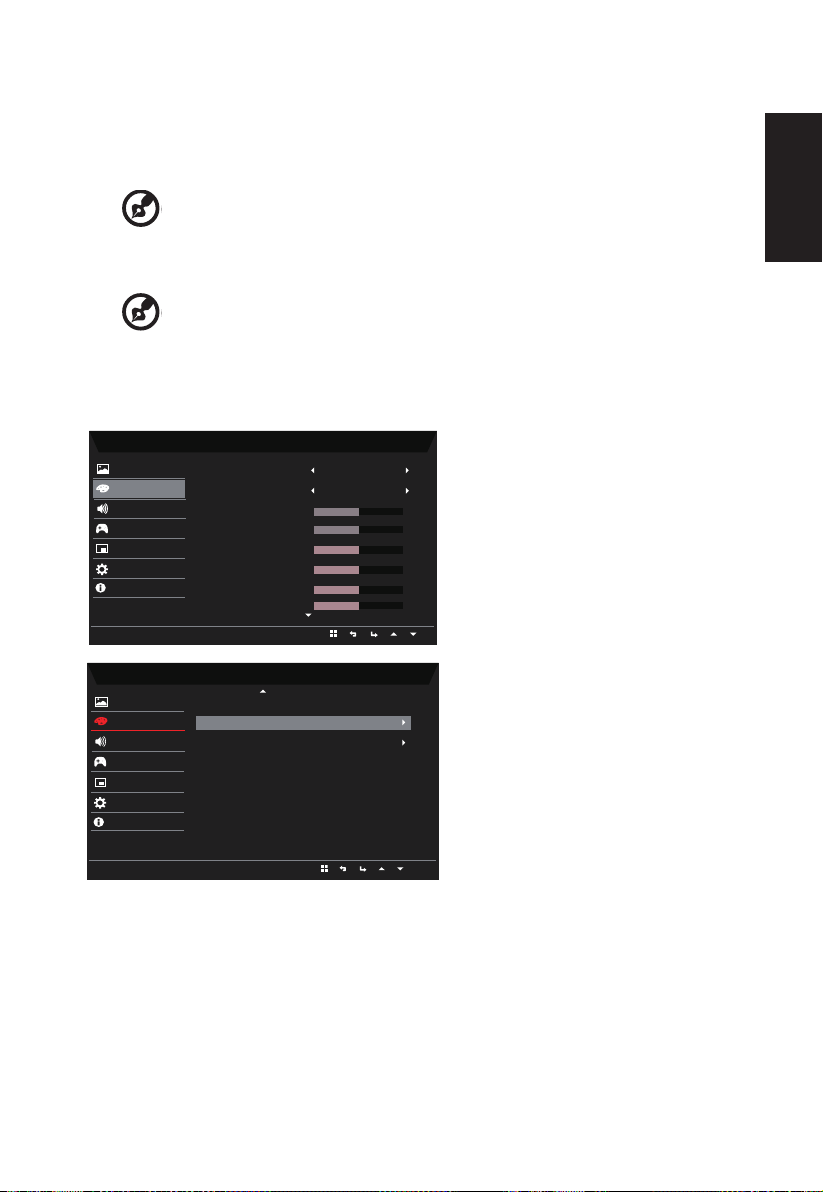

Color (Цвет)

Pусский

1. Нажмите кнопку MENU, чтобы вызвать экранное меню.

2. Кнопками ▲/▼ выберите пункт Color (Цвет) в экранном меню. Затем выберите

параметр изображения для регулировки.

3. Кнопками ◄/► выберите нужное значение.

4. Функция Gamma (Гамма) позволяет отрегулировать фотометрическую яркость.

5. Color Temperature (Цветовая температура): По умолчанию «теплая». Допустимые

6. 6-axis Saturate (Насыщенность по 6 осям): Регулировка насыщенности red

Значение по умолчанию 2,2 (стандартная величина для Windows).

значения: Cool (Холодная), Normal (Нормальная), Warm (Теплая), Bluelight (УФ), User (Пользовательская).

(красного), green (зеленого), blue (синего), yellow (желтого), magenta (пурпурного)

Mode - User

English

Gaming


Color

Language

Audio

OSD

Oﬀ

System

Transparency

OSD Timeout

Refresh Rate Num

Informaon

Oﬀ

120

Save Seng to...

и cyan (голубого) цветов.

7. 6-axis Hue (Оттенок по 6 осям): Регулировка оттенка red (красного), green (зеленого), blue (синего), yellow (желтого), magenta (пурпурного) и cyan (голубого) цветов.

OSD (Экранное меню)

Pусский

1. Нажмите кнопку MENU, чтобы вызвать экранное меню.

2. Кнопками ▲/▼ выберите пункт «Экранное меню». Перейдите к нужному

параметру.

3. Кнопками ◄/► отрегулируйте параметр на шкале регулировки.

4. Language (Язык): выбор языка экранного меню.

5. OSD Timeout (Время отображения меню): регулировка времени отображения экранного меню.

6. Refresh rate num (Частота обновления): отображение текущего значения частоты обновления экрана.

7. Transparency (Прозрачность): прозрачность в игровом режиме. Допустимые значения 0 % (Выкл.), 20 %, 40 %, 60 %, 80 %.

Mode - User

DVI_D

Gaming


Color

Input

Audio

OSD

Full

System

Wide Mode

PIP/PBP

DDC/CI

Normal

Auto Source

Hot Key Assignment

Informaon

DP Format

DP 1.2

HDMI Black Level

Save Seng to...

Mode - User

Gaming


Color

Audio

OSD

System

Informaon

Save Seng to...

OﬀQuick Start Mode

System Setting (Системная настройка)

1. Меню «Настройка» позволяет выбрать вход и задать другие важные параметры.

2. Нажмите кнопку MENU, чтобы вызвать экранное меню.

3. Кнопками ▲/▼ выберите пункт «Настройка» в экранном меню. Перейдите к

нужному параметру.

4. Кнопками ◄/► выберите нужное значение.

5. Input (Вход): Выберите источник сигнала: DVI или HDMI,DP.

6. Auto Source (Автовыбор источника): По умолчанию включено, поддержка

7. DP Format (Формат DP): варианты DP1.1 или DP1.2, по умолчанию DP1.2.

8. Параметры PIP/PBP.

9. Настройка HDMI Black level (Уровень черного HDMI).

10. Широкоэкранный режим: можно выбрать используемое соотношение сторон

11. DDC/CI: настройка параметров монитора с помощью программного обеспечения

12. Quick Start Mode (Режим «Быстрый запуск»).

автоматического выбора источника.

экрана. Доступные варианты: «Формат» и «На весь экран».

ПК.

-----------------------------------------------------------------------------------------------------------

Примечание.

Функция DDC/CI (Интерфейс обмена данными между компьютером и

монитором) позволяет управлять монитором с помощью программного обеспечения с ПК.

Pусский

Product information (Информация о продукте)

Mode - User

Gaming


Color

Main Source DVI_D

Audio

OSD

Reset All Sengs

System

H/V Frequency H: 67KHz V: 60Hz

Mode Normal

Resolution 1920x1080

Informaon

Series Number MML 3451 80060290001 4212

Save Sengs to...

Pусский

1. Нажмите кнопку MENU, чтобы вызвать экранное меню.

2. Кнопками ▲/▼ выберите пункт «Информация» для просмотра основных

характеристик монитора и текущего источника сигнала.

3. Reset all settings (Сброс всех настроек): восстановление заводских настроек цвета.

Поиск и устранение неисправностей

Перед тем, как отправлять ЖК монитор в ремонт, ознакомьтесь со следующим списком неполадок и постарайтесь самостоятельно определить неисправность.

Режим HDMI/DVI/DP (опция)

Неисправность

Отсутствует изображение

Состояние

индикатора

Способ устранения

Синий В экранном меню установите максимальные

значения яркости и контрастности или восстановите значения по умолчанию.

Выкл. Проверьте выключатель питания.

Проверьте правильность подключения шнура питания переменного тока к монитору.

Желтый Проверьте правильность подключения

кабеля видеосигнала к задней панели монитора.

Проверьте, включена ли компьютерная система и находится ли она в режиме энергосбережения/ожидания.

Acer XF250Qbmidprx User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
