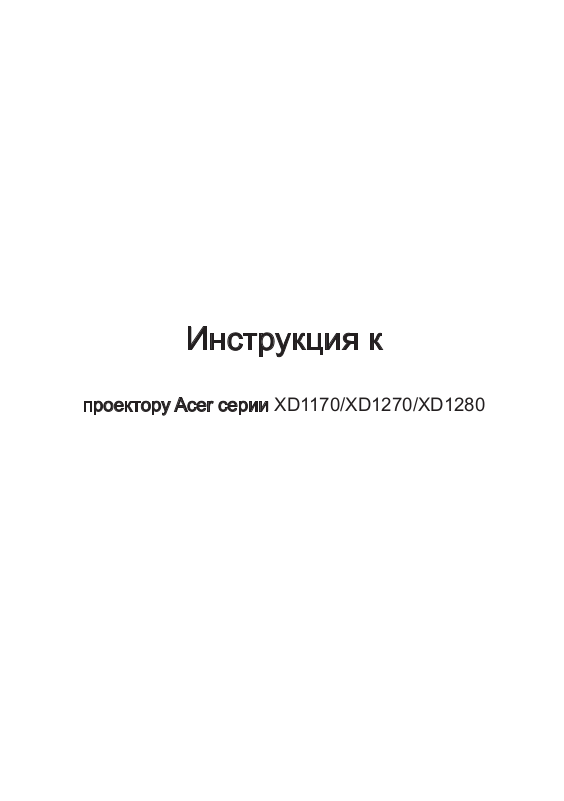

Инструкция к

проектору Acer серии XD1170/XD1270/XD1280

Инструкции по утилизаци

Избавляясь от этого устройства, не выкидывайте его вместе с мусором. Чтобы свести до минимума загрязнение и обеспечить как можно лучшую защиту глобальной окружающей среды, отдайте устройство на повторную переработку.

США Для электронных устройств, которые имеют мониторы или дисплеи LCD/

CRT, или ртутные лампы со сверхвысоким давлением:

Ламп а (л а м п ы ) вну т р и эт о г о продук т а сод е р ж а т рт уть и должн ы подвергаться повторной переработке или ликвидироваться в соответствие с ме с т н ы м и , гос ударственными ил и ф е деральными законами. За дополнительной информацией обращайтесь на сайт Альянса предприятий электронной промышленности www.eiae.org. Информацию конкретно об утилизации ламп ищите на сайте www.lamprecycle.org.

Содержание

Содержание ................................................................................................ 1

Памятка .......................................................................................................2

Меры предосторожности ....................................................................................2

Введение ..................................................................................................... 4

Функции прибора ................................................................................................4

Комплектация ......................................................................................................5

Обзор прибора ...................................................................................................6

Основной блок ..............................................................................................................6

Панель управления ...................................................................................................... 7

Соединительные разъемы...........................................................................................8

Пульт дистанционного управления .............................................................................9

Установка .................................................................................................. 10

Подключение проектора...................................................................................10

Включение и выключение проектора ..............................................................11

Включение проектора ................................................................................................ 11

Выключение проектора ..............................................................................................12

Предупреждающий индикатор .................................................................................. 12

Настройка проецируемого изображения ........................................................13

Настройка положения проектора по высоте ............................................................13

Настройка трансфокатора / фокуса проектора .......................................................14

Настройка размера проецируемого изображения ...................................................14

Органы управления .................................................................................. 15

Панель упрвления и пульт ...............................................................................15

Экранные меню .................................................................................................19

Как пользоваться экранным меню ...........................................................................19

Color(Цвет)(Компьютерный режим /Видеорежим) ..................................................20

Image(изображение)(Компьютерный режим /Видеорежим) ....................................22

Management(Управление)(Компьютерный режим /Видеорежим) .......................... 24

Audio(Тональнозвуково)(Компьютерный режим /Видеорежим) .............................30

Timer(Таймер)(Компьютерный режим /Видеорежим) .............................................31

Language(Язык)(Компьютерный режим /Видеорежим) ..........................................32

Приложения .............................................................................................. 33

Устранение неполадок .....................................................................................33

Замена лампы ...................................................................................................37

Технические характеристики............................................................................38

Совместимые режимы ......................................................................................40

Положения касательно норм и безопасности

............................................

... Русский

Памятка

Меры предосторожности

Соблюдайте все предупреждения, меры предосторожности и технического обслуживания согласно рекомендациям в данном руководстве пользователя, чтобы максимально продлить срок службы прибора.

Предупреждение-

Чтобы уменьшить риск возникновения пожала

Пожалуйста,не открывайте и не разбирайте

При замене ламы,пожалуйста, дождитесь пока

Данный продукт определит срок действия лампы

После замены блока лампы сбросьте функцию

При выключении проектора, пожалуйста,

Сначала включайте проектор, а затем источники

Не используйте крышку объектива при

Когда срок службы лампы окончится, она

Не смотрите в объектив проектора при включенной лампе. Яркий свет может повредить

глаза.

или поражения электрическим током, не подвергайте данный прибор воздействию дождя или влаги.

прибор, так как это может вызвать поражение электрическим током.

прибор остынет, и выполните все указания по замене лампы.

автоматически. Произведите замену лампы, как только появятся предупредительные сообщения.

«Lamp Hour Reset (Световой сигнал сброса времени)» в экранном меню «Management (Управление)»(см. стр. 26)

убедитесь, что проектор завершил цикл охлаждения, перед тем как отключать питание.

сигнала.

работающем проекторе.

перегорит и может издать громкий хлопок. В этом случае, проектор не включится, пока не будет заменен блок лампы. Чтобы заменить лампу, выполните процедуры, перечисленные в разделе «Замена лампы».

Русский ...

Памятка

Обязательно:

Выключайте прибор перед очисткой.



Для очистки корпуса дисплея используйте мягкую ткань,



смоченную слабым моющим средством. Если прибор длительное время не используется, отключите



электрический штепсель от розетки переменного тока.

Ни в коем случае:

Не закрывайте щели и отверстия на приборе



предназначенные для вентиляции. Не используйте для очистки прибора абразивные чистящие



средства, парафины или растворители. Не используйте прибор в следующих условиях:



- При очень высокой или низкой температуре и высокой влажности.

- В местах с повышенным содержанием пыли или грязи.

- В близи каких-либо приборов, генерирующих сильное магнитное поле.

- Не помещайте под прямыми солнечными лучами.

... Русский

Введение

Функции прибора

Этот прибор является SVGA (XD1170) / XGA (XD1270, XD1280) проектором с одним чипом размером дюйма с технологией 0,55” DLP®.

Его главные особенности включают:

Настоящий стандарт SVGA, 800 x 600 адресуемых

(только для серии XD1170)

Настоящий стандарт XGA, 1024 x 768 адресуемых

(только для серии XD1270, XD1280)

Технология DLP® с одним чипом

Совместимость со стандартами NTSC 3.58/NTSC4.43/

PAL/SECAM и HDTV (480i/p,576i/p,720p,1080i)

Высокотехнологичное подключение DVI для

цифрового сигнала с функцией защиты от копирования HDCP и поддержкой стандартов DVI 480p, 576p, 720p и 1080i (Дополнительно)

Полнофункциональное дистанционное управление

(исключая серии XD1170 /японские режимы)

Русский ...

Удобное экранное меню на нескольких языках

Совершенная система цифровой коррекции

трапецеидальных искажений и высокое качество полноэкранного перемасштабирования изображения

Удобная панель управления

Сжатие изображений стандарта SXGA+, SXGA и

изменение размера изображений VGA

Совместимость с компьютерами Macintosh

Введение

Комплектация

Данный проектор поставляется в комплекте показанном ниже. Проверьте целостность комплекта вашего прибора. Если чего-то нахватает, незамедлительно свяжитесь с вашим поставщиком.

Проектор с крышкой

объектива

Композитный

видеокабель 1,8 м

Aудио Кабеля Гнездо/

Гнездо 2,0 м

2 батарейки

Кабель питания 1,8 м

Кабель USB 2,0 м

Переходник с VGA на компонентный/

HDTV выход

Сумка для переноски

VGA-кабель 1,8 м

S-Video видеокабель 2,0 м

Пульт ДУ

Руководство

пользователя

Брошюра Быстрого

Старта

... Русский

Введение

Обзор прибора

Основной блок

1. Кольцо фокусировки

2. Кольцо трансфокатора

3. Вариобъектив

4. Приемник дистанционного управления

5. Кнопка подъемника

6. Ножка подъемного механизма

7. Разъем электропитания

8. Соединительные разъемы

9. Панель управления

Русский ...

Панель управления

Введение

1. Индикатор температуры

2. Индикатор лампы

3. Источник питания и индикатор СИД (Питание СИД)

4. Источник

5. Синхронизация

6. Четыре кнопки курсора

7. Меню

... Русский

Введение

Соединительные разъемы

Только для

1170/

XD1270

1. Входной разъем DVI (для цифрового сигнала высокой четкости с функцией защиты от копирования HDCP)(Дополнительно)

2. Входной разъем аналогового сигнала ПК/HDTV/ компонентного видеосигнала

3. Входной разъем аудиосигнала

4. Входной разъем S-Video

5. Выходной разъем для сквозного подключения монитора (Выходной разъем VGA)

6. Разъем USB

7. Разъем RS232

8. Входной разъем композитного видеосигнала

9. Приемник ИК дистанционного управления

10. Гнездо выхода 5V DC (для присоединенного защитного устройства)(Только для XD1170/XD1270)

Русский ...

Введение

Пульт дистанционного управления

XD1170

для

1. Лазерная указка

2. Питание

3. Повторная синхронизация

4. Источник

5. Стоп-кадр

6. Спрятать

7. Форматное соотношение

8. Бесшумный режим

9. Трапецеидальное искажение /Четыре кнопки курсора

10. Назад

11. Меню

12. Цифровая фокусировка

13. Клавиша питания

14. Громкость +

/серии

японских

моделей

15. Громкость -

16. Следующая страница

17. Предыдущая страница

18. VGA

19. S-видео

20. Компонент

21. Видео

22. DVI

23. Язык

24. Показатель лазерной указки

25. Клавиша включения лазерной

26. Щелчок левой кнопкой мыши

27. Щелчок правой кнопкой мыши

28. Мышь

29. беспроводный

XD1270/XD1280

для

указки

серии

... Русский

Установка

Подключение проектора

DVD-плеер, декодер, ТВ-

приемник высокой четкости

DVI

Только для

XD1170/XD1270

USB

VGA

RS232

Видеовыход

Русский ...

S-Video видеовыход

1............................................................................................Кабель питания

2................................................... бель DVI (Дополнительная функция)

3...................................................................................................VGA-кабель

4....................................................................................S-Video видеокабель

5.....................................................................................................USB кабель

6....................... Переходник с VGA на компонентный/ HDTV выход

7................................................................ Aудио Кабеля Гнездо / Гнездо

8.......................................................................Композитный видеокабель

9................................................................................................. RS232-кабель

10.....Одно гнездо выхода 5V DC для присоединенного защитного

устройства(Только для XD1170/XD1270)

Для обеспечения правильной работы проектора с



компьютером, убедитесь, что частота обновления экрана совместима с проектором.См. раздел «Совместимые режимы» на странице 40.

Установка

Включение и выключение проектора

Включение проектора

1. Снимите крышку объектива.

2. Убедитесь, что кабель питания и сигнальный кабель надежно подключены. Индикатор питания мигает красным

3. Включите лампу, нажав кнопку «Питание» на панели управления.Индикатор питания поменяет цвет на

синий

4. Включите источник видеосигнала (компьютер, ноутбук, видеопроигрыватель, и т.п.). Проектор автоматически определит источник сигнала.

Если на экране отображается надпись «Нет сигнала»,



пожалуйста, убедитесь, что сигнальные кабели надежно подключены.

Если вы подключите одновременно несколько источников



сигнала, для их переключения используйте кнопку «Источник» на пульте дистанционного управления или панели управления.

цветом

Сначала включайте



проектор, а затем источники сигнала.

Питание

... Русский

Установка

Выключение проектора

1. Чтобы выключить лампу проектора, нажмите кнопку «питание». На экране проектора появится сообщение «Please

press power button again tocomplete the shutdown process. Warning: DO NOT unplug whilethe projector fan is still running. (Нажмите кнопку питания ещё раз, чтобы завершить процесс выключения. Предупреждение: НЕ отключать во время работы вентилятора проектора.)» Ещё раз нажмите кнопку «питание», чтобы подтвердить операцию. В противном случае это сообщение через 5 секунд исчезнет.

2. Вен

тиляторы охлаждения продолжают работу в течение

приблизительно 30 секунд для охлаждения аппарата, после чего свет одиодный индикатор питания загорается

светом

это означает, что проектор переходит в режим ожидания. Если вы хотите включить проектор вновь, подождите пока проектор завершить цикл охлаждения перейдет в режим ожидания. В режиме ожидания просто нажмите кнопку «Питание» для повторного запуска проектора.

Отключите кабель питания от электрической розетки и проектора.

4. Не включайте проектор сразу после процедуры выключения.

Предупреждающий индикатор

зеленым

. Когда индикатор питания начинает мигать медленно,

Русский ...

Если индикатор «



лампа

» непрерывно горит красным светом,

проектор автоматически выключится. Пожалуйста, обратитесь к местному продавцу или в сервисный центр.

Если индикатор «



температура

» непрерывно горит красным

светом в течение приблизительно 20 секунд, это означает перегрев проектора. на экране отобразится сообщение «Projector Overheated. Lamp will automatically turn off soon. (Перегрев проектора. Вскоре лампочка автоматически отключиться.)» Проектор автоматически выключится.

В нормальных условиях проектор можно снова включить для продолжения презентации. Если проблему устранить не удалось, вам следует обратиться к местному поставщику или в сервисный центр.

Если индикатор «



температура

» мигает красным светом

в течение приблизительно 30 секунд, на экране отобразится сообщение «Fan fail. Lamp will automatically turn off soon. (Вентилятор не работает. Вскоре лампочка автоматически отключиться.)» Пожалуйста, свяжитесь с местным поставщиком или сервисным центром.

Установка

Настройка проецируемого изображения

Настройка положения проектора по высоте

Проектор оснащен подъемной ножкой для настройки положения проектора по высоте.

Чтобы поднять проектор:

1. Нажмите кнопку подъемника .

2. Поднимите проектор на нужный угол отображения , затем отпустите кнопку, чтобы зафиксировать



подъемную ножку в этом положении.

3. Используйте колесико  для точной настройки

угла отображения.

Чтобы опустить проектор:

1. Нажмите кнопку подъемника.

2. Опустите проектор, затем отпустите кнопку

подъемника, чтобы зафиксировать подъемную ножку в этом положении.

3. Используйте колесико  для точной настройки

угла отображения.

подстройки наклона

Кнопка подъемника

Подстройки наклона

... Русский

+ 32 hidden pages
