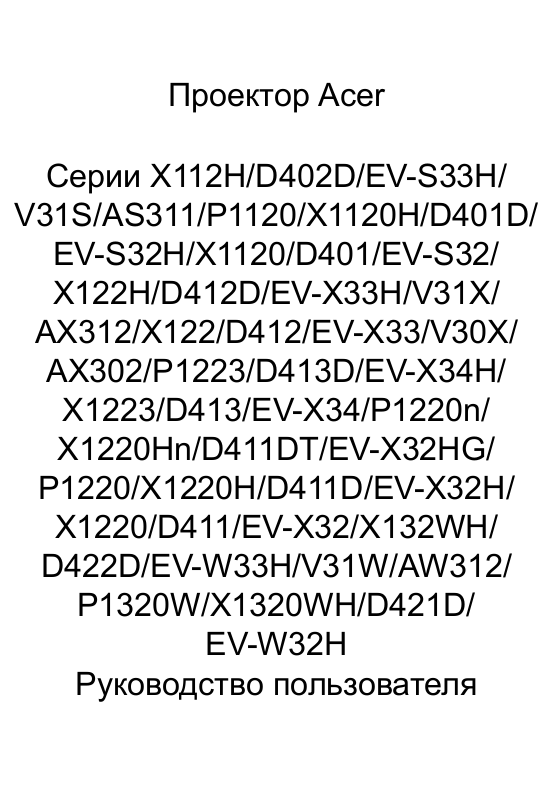

Проектор Acer

Серии X112H/D402D/EV-S33H/

V31S/AS311/P1120/X1120H/D401D/

EV-S32H/X1120/D401/EV-S32/ X122H/D412D/EV-X33H/V31X/

AX312/X122/D412/EV-X33/V30X/

AX302/P1223/D413D/EV-X34H/

X1223/D413/EV-X34/P1220n/

X1220Hn/D411DT/EV-X32HG/

P1220/X1220H/D411D/EV-X32H/

X1220/D411/EV-X32/X132WH/

D422D/EV-W33H/V31W/AW312/

P1320W/X1320WH/D421D/

EV-W32H

Руководство пользователя

Руководство пользователя для проектора Acer Дата первого издания: 10/2014

В изложенные в настоящей публикации сведения могут периодически вноситься поправки без обязательств по уведомлению кого-либо о таких исправлениях или изменениях. Эти изменения будут вставлены в новые редакции данного руководства или в дополнительные документы и публикации. Компания Acer Incorporated не делает никаких утверждений и не дает никаких гарантий, ни выраженных в явной форме содержания настоящей публикации и, в частности, заявляет об отказе от подразумеваемых гарантий пригодности данного продукта для продажи или использования в конкретных целях.

Запишите номер модели, ее серийный номер, а также дату и место покупки в соответствующих строчках внизу на свободном месте. Серийный номер и номер модели

компьютера обозначены на этикетке на его корпусе. В переписке по поводу вашего

вашего компьютера следует обязательно указывать его серийный номер, номер модели, дату и место покупки.

Никакая часть настоящей публикации не может быть воспроизведена, сохранена в системах поиска информации или передана в любой форме и любыми средствами - электронными, механическими, путем фотокопирования, записи на то письменного согласия Acer Incorporated.

, ни подразумеваемых, относительно

или иным образом - без предварительного

Номер модели: ______________________________

Серийный номер: ____________________________

Дата покупки: _______________________________

Место покупки: ______________________________

Наименование Acer и логотип Acer являются зарегистрированными товарными знаками корпорации Acer. Названия продуктов и товарные знаки других компаний используются здесь только с целью идентификации

"HDMI™, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC."

и принадлежат соответствующим компаниям.

Информация, касающаяся безопасности и удобства использования

Внимательно прочитайте настоящие инструкции. Сохраните настоящий документ для использования в будущем. Следуйте всем предупреждениям и указаниям, имеющимся на данном изделии.

Выключение изделия перед очисткой

Отключите данное изделие от электрической розетки перед очисткой. Не используйте жидкие очистители и аэрозоли. Для очистки используйте влажную ткань.

Меры предосторожности при отключении питания

Соблюдайте приведенные ниже рекомендации при подключении и отключении питания к внешнему блоку питания.

• Перед подключением кабеля питания к розетке сети переменного тока

установите блок питания.

• Перед извлечением блока питания из проектора отсоедините кабель

питания.

• Если система оснащена несколькими источниками питания, отключите

питание системы, отсоединив все кабели питания от электросети.

Меры предосторожности, касающиеся доступности

Убедитесь, что сетевая розетка, к которой подключен кабель питания, легко доступна и расположена максимально близко к оператору оборудования. При необходимости отключить питание оборудования убедитесь, что кабель питания отсоединен от электрической розетки.

iii

Осторожно!

• Не используйте данное изделие вблизи воды.

• Не допускается установка изделия на неустойчивые тележку, стойку или

стол. Падение изделия может привести к его серьезному повреждению.

• Щели и отверстия предназначены для вентиляции прибора с целью

обеспечения надежной эксплуатации и предотвращения перегрева. Запрещается загораживать или накрывать эти отверстия. Не перекрывайте отверстия, располагая устройство на кровати, диване, ковре или других подобных поверхностях.

Данное устройство нельзя располагать рядом с радиатором или нагревателем или над ними, также нельзя устанавливать прибор в без обеспечения должной вентиляции.

• Не допускайте попадания каких-либо предметов внутрь прибора через

щели в корпусе, т.к. они могут попасть на участки, находящиеся под напряжением, что может привести к возгоранию или поражению

закрытом пространстве

электрическим током. Не допускайте попадания какой-либо жидкости на или в прибор.

• Чтобы избежать повреждения внутренних компонентов и предотвратить

протечку батареи, не размещайте прибор на вибрирующих поверхностях.

• Не рекомендуется использовать прибор во время занятий спортом,

тренировок или в других условиях, когда возможны сотрясения, так как это может вызвать непредвиденное короткое замыкание или повреждение вращающихся деталей и лампы.

Использование электропитания

• Это изделие необходимо эксплуатировать при напряжении питания,

указанном на этикетке. Если характеристики электросети неизвестны, проконсультируйтесь с продавцом или местной компанией-поставщиком электроэнергии.

• Не допускайте, чтобы на кабеле питания находились посторонние

предметы. Расположите прибор так, чтобы на кабель было невозможно наступить.

• При использовании удлинителя с этим прибором убедитесь, что общий

номинальный ток подключенного оборудования не превышает номинального тока удлинителя. Кроме этого, убедитесь, что общий номинальный ток всех устройств, подключенных к сетевой розетке, не превышает номинала предохранителя.

• Не перегружайте электрическую розетку, удлинитель или разветвитель,

подключая слишком много устройств. Общая нагрузка системы не должна превышать 80% от номинала цепи. При использовании удлинителей нагрузка не должна превышать 80% входного номинального тока удлинителя.

• Сетевой блок питания данного прибора оборудован трехконтактной

вилкой с заземлением. Вилка может быть вставлена только в сетевую розетку с заземлением. Убедитесь, что электрическая розетка должным образом заземлена перед подключением к ней вилки сетевого блока питания. Не вставляйте вилку в незаземленную электрическую розетку. Для получения более подробной информации обратитесь к специалистуэлектротехнику

Осторожно! Контакт заземления является одним из элементов обеспечения безопасности. Использование не заземленной должным образом розетки может привести к поражению электрическим током.

Примечание: Кроме этого, заземление обеспечивает хоро шую защиту от непредсказуемых помех, вырабатываемых другими находящимися рядом электрическими устройствами, которые могут повлиять на работу данного изделия.

• Используйте данное устройство только с входящим в комплект поставки

набором кабелей. При необходимости заменить комплект кабелей питания убедитесь, что новый кабель соответствует следующим требованиям: отсоединяемый, имеет сертификацию UL или CSA, одобрен VDE, максимальная длина – 4,5 м (15 футов).

Обслуживание изделия

Не пытайтесь самостоятельно ремонтировать прибор, так как при открытии или снятии крышки можно попасть под напряжение или подвергнуться другой опасности. Любое сервисное обслуживание устройства должны выполнять только квалифицированные специалисты сервисной службы.

Отключите устройство от электросети и обратитесь к квалифицированному специалисту по ремонту в следующих случаях:

• кабель питания или вилка повреждены, порезаны или изношены

• в прибор попала жидкость

• устройство было подвержено воздействию дождя или влаги

• падение устройства или повреждение его корпус

• в работе устройства наблюдаются очевидные нарушения,

свидетельствующие о необходимости технического обслуживания

• устройство не работает надлежащим образом после соблюдения всех

указаний по эксплуатации

Примечание: Производите регулировку только тех параметров, которые описаны в инструкциях по эксплуатации, так как неправильная регулировка других параметров может привести к повреждению и необходимости вмешательства квалифицированного специалиста для восстановления нормального состояния устройства.

Осторожно! В целях безопасности не используйте несовместимые детали при замене или добавлении компонентов. Для получения информации о возможных вариантах обратитесь к продавцу.

Данное устройство и его модификации могут содержать мелкие детали. Храните их в недоступном для маленьких детей месте.

Дополнительная информация о безопасности

• Запрещается смотреть в объектив при включенной лампе. Это может

привести к повреждению органов зрения.

• Сначала включайте проектор, а затем источник сигнала.

• Не располагайте устройство в условиях, перечисленных ниже:

• Плохо вентилируемое или ограниченное пространство. Необходимо обеспечить зазор от стены не менее 50 см и свободный поток воздуха вокруг проектора.

• Места, в которых существует возможность воздействия высоких температур, например, в автомобиле с закрытыми окнами.

• Места с повышенной влажностью, запыленностью или задымленностью, так как это может вызвать загрязнение оптических компонентов, сокращение срока

жбы прибора и ухудшение изображения.

слу

• Места рядом с пожарной сигнализацией.

• Места с температурой окружающей среды выше 40 ºC/104 ºF.

• Места, находящиеся выше 3000 м над уровнем моря.

• При возникновении неполадок немедленно отключите проектор от сети.

Нельзя использовать прибор, если из него идет дым или оно издает

странные звуки или запахи. Это может привести к возгоранию или поражению электрическим током. В этом случае немедленно отключите прибор от сети и свяжитесь с продавцом прибора.

• Прекратите эксплуатацию прибора, если он упал или был поврежден.

Свяжитесь с продавцом для проверки прибора.

• Не направляйте объектив проектора на солнце. Это может привести к

возгоранию.

• При выключении проектора рекомендуется убедиться, что перед

отключением питания был завершен цикл охлаждения.

• Не выключайте питание внезапно и не отключайте проектор от сети во

время его работы. Оптимальный способ выключения – это подождать перед отключением питания, пока выключится вентилятор.

• Не прикасайтесь к вентиляционной решетке и нижней панели, так как они

могут быть горячими.

• При наличии воздушного фильтра регулярно его очищайте. При

загрязнении или запылении фильтра или вентиляционных отверстий температура внутри устройства может подняться, что может привести к повреждению устройства.

• Не следует заглядывать в вентиляционную решетку во время работы

проектора. Это может привести к повреждению органов зрения.

• Всегда открывайте затвор или снимайте крышку объектива при включении

проектора.

• Во время работы проектора не загораживайте его объектив какими-либо

предметами, так как это может вызвать нагрев, деформацию или возгорание этих предметов. Для временного отключения лампы нажмите на пульте ДУ кнопку "HIDE".

• При работе лампа сильно нагревается. Перед заменой лампы дайте

проектору остыть в течение приблизительно 45 минут.

• Не используйте лампу по истечении ее номинального срока службы. В

некоторых случаях это может привести к поломке.

• Производите замену лампы или других электронных компонентов, только

если проектор отключен от сети.

•

Данный прибор самостоятельно определяет срок службы лампы. При отображении предупреждающего сообщения обязательно замените лампу.

• При замене лампы необходимо дать прибору остыть, а затем выполнить

все инструкции по замене лампы.

• После замены модуля лампы необходимо сбросить функцию "Сбр. вр.

раб.лам." из экранного меню "Управление".

• Не пытайтесь разобрать проектор. Внутри имеется опасное высокое

напряжение, которое может привести нанести вред. Единственная деталь, обслуживаемая пользователем, – это лампа, которая имеет свою собственную съемную крышку. Обслуживание должен выполнять только квалифицированный специалист.

• Не ставьте проектор вертикально на узкую сторону. Он может упасть,

повредиться или нанести телесные повреждения.

• Данный прибор позволяет проецировать перевернутые изображения при

монтаже на потолке. Для установки проектора на потолке используйте только фирменный комплект для монтажа Acer, после чего проверьте надежность крепления.

Меры предосторожности, связанные со слухом

Для защиты органов слуха соблюдайте следующие рекомендации.

• Увел ичивайт е громкость постепенно до нужного уровня.

• Не увеличивайте уровень громкости, если уши уже к нему привыкли.

• Не слушайте музыку на большой громкости в течение длительного времени.

• Не увеличивайте громкость, чтобы перекрыть шум.

• Не увеличивайте громкость, чтобы перекрыть шумные среды.

Указания по утилизации

Запрещается утилизировать данный электронный прибор вместе с бытовым мусором. С целью сведения к минимуму загрязнения и обеспечения максимальной защиты окружающей среды устройство подлежит переработке. Для получения дополнительной информации о правилах, установленных Директивой по отходам электрического и электронного оборудования (WEEE), посетите веб-сайт

http://www.acer-group.com/public/Sustainability/sustainability01.htm

Рекомендации относительно ртути

Для проекторов или электронных изделий, содержащих ЖК-/ЭЛТ-монитор или дисплей.

vii

Лампа (лампы) внутри данного прибора содержат ртуть и должны перерабатываться или утилизироваться согласно местному, государственному или федеральному законодательству. Дополнительную информацию см. на веб-сайте альянса компаний электронной промышленности по адресу www.eiae.org. Информацию по утилизации ламп см. по адресу

www.lamprecycle.org

viii

Основные сведения

Примечания по использованию

Необходимо:

• Выключать прибор перед очисткой.

• Для очистки корпуса дисплея использовать мягкую ткань, смоченную

слабым моющим средством.

• Если прибор не будет использоваться в течение длительного периода

времени, всегда отсоединять кабель питания от электрической розетки.

Запрещается:

• Закрывать вентиляционные щели и отверстия прибора.

• Использовать для очистки прибора абразивные чистящие средства, пасты

или растворители.

• Эксплуатировать в следующих условиях:

• при очень высокой или низкой температуре и высокой влажности.

• в местах с повышенным содержанием пыли или грязи.

• вблизи каких-либо устройств, создающих сильное магнитное поле.

• под прямыми солнечными лучами.

Меры предосторожности

Чтобы максимально продлить срок службы прибора, соблюдайте все предупреждения, меры предосторожности и процедуры технического обслуживания согласно рекомендациям в настоящем руководстве пользователя.

Предупреждения.

• Запрещается смотреть в объектив при включенной лампе. Это может привести к

повреждению органов зрения.

• для снижения опасности возгорания или поражения электрическим током не

подвергайте данный прибор воздействию дождя или влаги.

• Не открывайте и не разбирайте прибор, так как это может вызвать поражение

электрическим током.

• При замене лампы необходимо дать прибору остыть, а затем выполнить все

инструкции по замене лампы.

• Данный прибор самостоятельно определяет срок службы лампы. При отображении

предупреждающего сообщения обязательно замените лампу.

• После замены модуля лампы необходимо сбросить функцию "Сбр. вр. раб.лам." из

экранного меню "Управление".

• При выключении проектора убедитесь, что перед отключением питания был

завершен цикл охлаждения.

• Сначала включайте проектор, а затем источники сигнала.

• Не используйте крышку объектива при работающем проекторе.

• Когда срок службы лампы истечет, она перегорит и может издать громкий хлопающий

звук. Если это произойдет, проектор не включится, пока не будет заменен блок лампы. Чтобы заменить лампу, следуйте процедурам, приведенным в разделе "Замена лампы".

Информация, касающаяся безопасности и удобства использования iii

Основные сведения viii

Примечания по использованию viii Меры предосторожности viii

Введение 1

Характеристики изделия 1 Комплектность 2 Общая информация о проекторе 3

Внешний вид проектора 3 Панель управления 4 Расположение кнопок на пульте ДУ 5

Подготовка к эксплуатации 7

Подключение проектора 7 Включение и выключение проектора 9

Включение проектора 9 Выключение проектора 10

Настройка проецируемого изображения 11

Настройка высоты проецируемого изображения 11

Оптимизация размера изображения и расстояния до него 12

Достижение необходимого размера изображения посредством регулировки расстояния и масштаба 14

Содержание

Органы управления 16

Меню установки 16 Экранные меню 17 Цвет 18 Образ 20 Настр.22 Управление 24

3D 25

Язык 25

Приложения 26

Устранение неполадок 26 Список определений предупреждений и

показаний индикаторов 30 Очистка и замена воздушных фильтров 31 Замена лампы 32 Установка на потолке 33 Технические характеристики 36 Совместимые режимы 39

Правила и замечания, касающиеся безопасности 44

Русский

Введение

Характеристики изделия

Данное изделие представляет собой проектор на одном чипе DLP®. Ниже перечислены его основные характеристики.

• Технология DLP

• Серии X112H/D402D/EV-S33H/V31S/AS311/P1120/X1120H/D401D/EV-S32H/

X1120/D401/EV-S32: Истинное разрешение SVGA 800x600 Серии X122H/D412D/EV-X33H/V31X/AX312/X122/D412/EV-X33/V30X/AX302/ P1223/D413D/EV-X34H/X1223/D413/EV-X34/P1220n/X1220Hn/D411DT/ EV-X32HG/P1220/X1220H/D411D/EV-X32H/X1220/D411/EV-X32: Истинное

разрешение ХGA 1024x768 Серии X132WH/D422D/EV-W33H/V31W/AW312/P1320W/X1320WH/D421D/ EV-W32H: Собственное разрешение WXGA 1280x800 Поддержка соотношения сторон Авто/4:3/16:9

• Включает проецирование 3D-содержимого посредством технологии DLP

Link

• Технология Acer ColorBoost обеспечивает естественную, реалистичную

цветопередачу изображений

• Высокая яркость и коэффициент контрастности

• Различные режимы отображения (Яркий, Презентация, Стандарт, Видео ,

Игра, Обучение, Фильм, Темное кино, Спорт, Польз.) обеспечивают оптимальные характеристики в любой ситуации

• Совместимость с NTSC, PAL, SECAM и HDTV (720p, 1080i, 1080p)

• Благодаря низкому энергопотреблению и экономному режиму (ECO)

продлевается срок службы лампы

• Технология Acer EcoProjeciton обеспечивает интеллектуальный подход к

управлению питанием, а также повышение физической эффективности

• Оснащен разъемом HDMI™ с поддержкой HDCP

• Усовершенствованная цифровая коррекция трапецеидального искажения

оптимизирует отображение

• Функция интеллектуального определения источника сигнала быстро

обнаруживает источник сигнала

• Экранные меню (OSD) на нескольких языках

• Объектив проектора с возможностью ручной фокусировки и увеличения

до 1,1x

• 2-кратное (ПК)/1,8-кратное (Видео) цифровое увеличение и функция

панорамирования

• Совместимость с ОС Microsoft

Windows 8, Macintosh

Windows® 2000, XP, Vista®, Windows 7,

Примечание: Функции зависят от определения модели.

Русский

Комплектность

Данный проектор поставляется в комплекте со всеми указанными ниже компонентами. Проверьте наличие всех компонентов, входящих в комплект поставки. Немедленно обратитесь к продавцу в случае отсутствия какого-либо из компонентов.

Проектор Кабель питания Кабель VGA

Батареи, 2 шт.

(дополнительно)

Краткое руководство

пользователя

Пульт дистанционного

управления

Карта безопасности Руководство пользователя

Чехол

(дополнительно)

Воздушные фильтры

(дополнительно)

Русский

Общая информация о проекторе

<Левая сторона><Задняя сторона>

Внешний вид проектора

Передняя / верхняя панель

# Описание # Описание

1 Панель управления 5 Кольцо фокусировки 2 Кнопка Питание/Источник 6 Объектив проектора 3 Крышка лампы 7 Приемник дистанционного управления 4 Рычаг изменения масштаба 8 Регуляторы наклона

Задняя/ Левая сторона

Русский

7(03

32:(5 /$03

# Описание # Описание

Разъем входа аналогового сигнала ПК,

HDTV, компонентного видеосигнала (вход VGA)

2 Разъем RS232 6 Разъем HDMI

Разъем входа композитного

видеосигнала

4 Мини USB-разъем

5 Гнездо питания

Предохранительная планка

Примечание: Функции зависят от определения модели.

Панель управления

# Значок Функция Описание

1 Питание Светодиодный индикатор питания

См. раздел "Включение и выключение проектора".

Источник Краткое нажатие на кнопку позволяет

выбрать активный источник сигнала.

2TEMP Светодиод индикатора температуры 3POWER Светодиодный индикатор питания 4LAMP Индикатор лампы

Русский

Расположение кнопок на пульте ДУ

12 13

24 25

# Значок Функция Описание

1 ИК-передатчик Передает сигналы на проектор. 2 Питание См. раздел "Включение и выключение проектора".

3ZOOMУвеличение или уменьшение изображения на экране. 4 Четыре кнопки со

5RATIOВыбор необходимого соотношения сторон. 6MODEДля выбора режима отображения в Яркий,

73D Нажмите "3D" для выбора 3D-моделей.

8 Пред./Перемотка

стрелками

назад Ввести/

Воспроизведение /Пауза

Назад/Стоп Нет функции.

След./Перемотка вперед

Используйте кнопки перемещения вверх, вниз, влево и вправо для выбора пунктов меню и настройки выбранного параметра.

Презентация, Польз. нажмите на кнопку "MODE".

Нет функции.

Стандарт, Видео , Игра, Обучение и

Русский

# Значок Функция Описание

9 Клавиатура 0–9 Нажимайте кнопки "0–9" для ввода пароля в поле

10 VGA Нажмите кнопку "VGA" для переключения на

11 SD/USB A Нет функции. 12 LAN/WiFi Нет функции. 13 HDMI/DVI Служит для переключения источника сигнала на

14 SOURCE Выбор источника сигнала. 15 HIDE Моментальное отключение видео. Нажмите кнопку

16 Трапец. искаж. Настройка изображения для компенсации искажения,

17 MENU

"Безопасность".

видеосигнал с разъема VGA. Данный разъем поддерживает аналоговые видеосигналы RGB, YPbPr

(480p/576p/720p/1080i), YCbCr (480i/576i) и RGBsync.

HDMI/MHL. (Функция DVI не работает)

DE", чтобы скрыть изображение; повторно

"HI

нажмите кнопку, чтобы вернуть изображение.

вызванного наклоном проектора (± 40 градусов).

• Нажмите "MENU" для вызова экранного меню

(OSD), возврата к предыдущему шагу операции с экранным меню или выхода из экранного меню.

• Подтверждение выбора пунктов меню.

19 MEDIA_HOME Нет функции. 20 MEDIA_SETUP Нет функции. 21 VIDEO Служит для переключения источника видеосигнала на

22 COMPONENT Нет функции. 23 PgUp/PgDn Только для компьютерного режима. Используйте

24 S-VIDEO Служит для переключения источника видеосигнала на

25 USB B Для управления через USB и обновления

FREEZE

Приостановка изображения на экране.

КОМПОЗИТНЫЙ ВИДЕОСИГНАЛ.

данную кнопку для выбора следующей или предыдущей страницы. Эта функция доступна, только если разъем управления USB (мини типа B) подключен к компьютеру посредством ка

S-Video.

микропрограммы.

беля USB.

Примечание: Функции зависят от определения модели.

Русский

Подготовка к эксплуатации

Выход видео

Проигрыватель DVD ,

ТВ-приставка,

приемник HDTV

Проигрыватель DVD

<Тип 1>

Подключение проектора

RS232

D-Sub

HDTV adapter

RBG

D-Sub

HDMI

USB

Русский

<Тип 2>

Проигрыватель DVD ,

ТВ-приставка,

приемник HDTV

Выход видео

HDTV adapter

RBG

RS232

D-Sub

RBG

D-Sub

USB

# Описание # Описание

1 Кабель питания 5 Кабель композитного видеосигнала 2 Кабель VGA 6 Кабель RS232 3 Переходник с VGA на компонентный

(HDTV) интерфейс

4 Кабель компонентного видеосигнала с

3-мя разъемами RCA

7 Кабель USB

8 Кабель HDMI

Примечание: Для обеспечения надлежащей работы проектора с компьютером убедитесь, что частота обновления экрана совместима с проектором.

Примечание: Функции зависят от определения модели. Примечание: При длине более 5 м для USB кабеля требуется

включенный удлинитель.

+ 39 hidden pages
