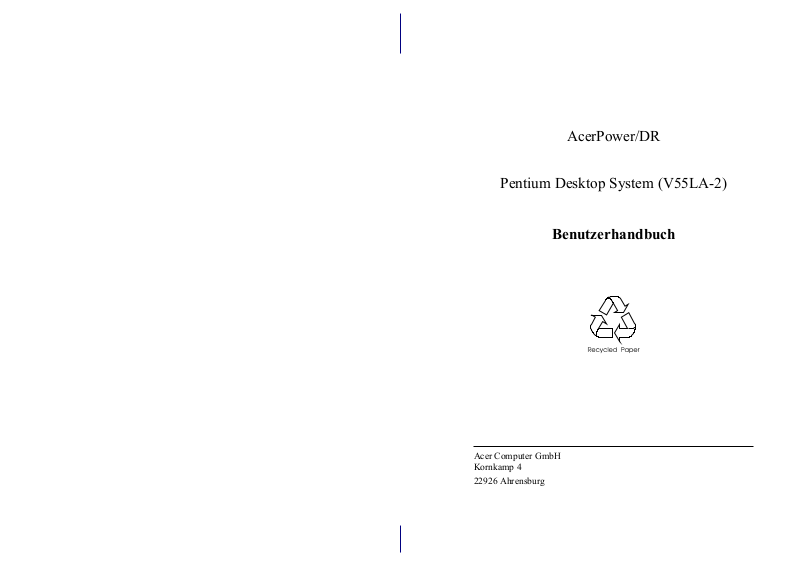

Acer V55LA-2 User Manual [de]

AcerPower/DR

Pentium Desktop System (V55LA-2)

Benutzerhandbuch

Acer Computer GmbH
Kornkamp 4

22926 Ahrensburg

Copyright

Copyright Ó 1996 by Acer Computer GmbH (Acer). Alle Rechte vor­behalten. Das hier vorliegende Dokument und die in ihm enthaltenen In­formationen unterliegen dem Urheberrecht und dürfen ebenso wie die in
dieser Dokumentation beschriebenen Produkte ohne die ausdrückliche
schriftliche Genehmigung von Acer weder vollständig noch teilweise in
irgendeiner Form gespeichert, wiedergegeben, vervielfältigt oder repro­duziert werden.

Haftungsausschluß

Acer übernimmt keine Garantie für die Richtigkeit der Informationen,
die sich auf technische Eigenschaften, die Verwendung des Produktes für
einen bestimmten Zweck sowie die hier vorliegende Dokumentation be­ziehen. Dieses gilt auch für die mit dem Produkt ausgelieferte und in die­ser Dokumentation beschriebene Software, für deren Richtigkeit Acer
keine Garantie übernimmt. Erweist sich die Software nach dem Kauf als
fehlerhaft, so übernimmt der Käufer und nicht Acer, ihr Verteiler oder
ihr Händler die vollen Kosten für Wartung und Reparatur, die hierdurch
verursacht worden sind. Das in dieser Dokumentation beschriebene Pro­dukt, dessen Zubehör und die mit diesem Produkt ausgelieferte Software
unterliegen einer ständigen Verbesserung und Weiterentwicklung. Aus
diesem Grund behält sich Acer das Recht vor, Komponenten, Zubehör,
technische Spezifikationen, Software sowie die hier vorliegende Doku­mentation des Produktes ohne vorherige Ankündigung jederzeit zu än­dern.

2. Auflage, Copyright ã1997 by Acer Computer GmbH

IBM und PS/2 sind eingetragene Warenzeichen der International Business Ma­chines Corporation.
Intel ist ein eingetragenes Warenzeichen der Intel Corporation.

MS-DOS ist ein eingetragenes Warenzeichen der Microsoft Corporation.
Andere Marken und Produktnamen sind Warenzeichen und/oder eingetragene Wa-

renzeichen der entsprechenden Eigentümer.

ii

WICHTIGE

SICHERHEITSANWEISUNGEN

1. Um einen sicheren und zuverlässigen Betrieb Ihres Computers zu
gewährleisten, lesen Sie diese Anweisungen bitte sorgfältig durch,
und beachten Sie sie bei der Handhabung Ihres Gerätes.

2. Befolgen Sie bitte alle auf dem Computer angebrachten Warnhin­weise und Anweisungen.

3. Prüfen Sie zunächst, ob die auf dem Typenschild an der Rückseite
des Computers angegebene Netzspannung mit der örtlichen Netz­spannung übereinstimmt. Der Computer darf nur mit der auf die­sem Typenschild angegebenen Netzspannung betrieben werden.

4. Ziehen Sie vor dem Reinigen des Computers den Netzstecker. Be­nutzen Sie zur Reinigung der Gehäuseoberfläche ein trockenes oder
leicht mit Wasser angefeuchtetes Tuch. Achten Sie aber darauf, daß
bei der Reinigung keine Feuchtigkeit in das Geräteinnere gelangt.
Verwenden Sie keine Flüssig- oder Sprayreiniger, die zu einer Be­schädigung der Gehäuseoberfläche führen könnten. Die Reinigung
des Geräteinneren sollte ausschließlich dem geschulten Serviceper­sonal vorbehalten bleiben.

5. Um den Computer vor Überhitzung zu schützen, dürfen die der Be­lüftung dienenden Gehäuseschlitze und Gehäuseöffnungen auf der
Rück- und Bodenseite des Computers nicht abgedeckt werden. Ver­meiden Sie daher den Betrieb Ihres Gerätes auf Mobiliar mit wei­cher Oberfläche (z. B. auf einem Bett, einem Teppich oder ähnli­chem). Der Computer darf auf keinen Fall in der Nähe einer Wär­mequelle (z. B. einem Heizkörper) aufgestellt werden. Der Einbau
in ein anderes Gehäuse sollte nur dann erfolgen, wenn eine ausrei­chende Belüftung sichergestellt ist.

6. Stellen Sie den Computer nicht auf wackelige und instabile Unter­lagen. Der Computer könnte herunterfallen und dabei beschädigt
werden.

7. Stellen Sie den Computer während des Betriebes nicht in der Nähe
von Wasser auf.

iii

8. Aus Sicherheitsgründen ist dieser Computer mit einem dreipoligen,
geerdeten Schutzkontaktstecker ausgerüstet, der nur an einer ord­nungsgemäß geerdeten Schutzkontaktsteckdose angeschlossen wer­den darf. Machen Sie auf keinen Fall die Erdung des Schutzkon­taktsteckers oder der Schutzkontaktsteckdose funktionslos.

9. Stellen Sie keine Gegenstände auf das Netzkabel. Verlegen Sie es
so, daß man nicht darauf treten kann.

10. Benutzen Sie ein Verlängerungskabel für den Netzanschluß, so ach­ten Sie darauf, daß die Stromaufnahme des Gerätes nicht die zuläs­sige Leistung des Verlängerungskabels und der Netzsteckdose
übersteigt.

11. Schützen Sie das Gerät vor Nässe und Feuchtigkeit. Achten Sie dar­auf, daß Sie keine Flüssigkeit über dem Gerät verschütten oder Ge­genstände durch die Geräteöffnungen stecken. Sie könnten sonst ei­nen Kurzschluß hervorrufen oder einen elektrischen Schlag erhal­ten.

12. Versuchen Sie nicht, das Gerät selbst zu warten oder zu reparieren.
Durch das Öffnen und Entfernen der Gehäuseabdeckungen setzen
Sie sich der Gefahr eines elektrischen Schlages oder sonstiger Risi­ken aus. Überlassen Sie die Wartung dem qualifizierten Kunden­dienst.

13. Ziehen Sie den Netzstecker des Computers aus der Steckdose her­aus, und rufen Sie den Kundendienst, wenn einer der folgenden
Störfälle eingetreten ist:

a. Wenn die Isolierung des Netzkabels durchgescheuert oder der

Netzstecker beschädigt ist.

b. Wenn Flüssigkeit über das Gerät verschüttet wurde oder wenn

das Gerät Feuchtigkeit oder Nässe ausgesetzt war.

c. Wenn das Gerät nicht korrekt arbeitet, obwohl alle Einstellun-

gen und Anweisungen des Benutzerhandbuches befolgt wur­den. Nehmen Sie aber nur solche Einstellungen vor, die im Be­nutzerhandbuch ausdrücklich beschrieben sind. Falsche Ein­stellungen können Beschädigungen zur Folge haben und um­fangreiche Reparaturarbeiten erfordern.

iv

d. Wenn das Gerät heruntergefallen oder das Gehäuse beschädigt

ist.

e. Wenn das Gerät einen deutlichen Leistungsabfall trotz korrek-

ter Systemeinstellungen aufweist.

14. Tauschen Sie Batterien nur mit dem von uns empfohlenen Bat­terietypen aus. Bei Verwendung eines anderen oder falschen Batte­rietyps besteht Brand- und Explosionsgefahr. Überlassen Sie Ihrem
Kundendienst den Batteriewechsel.

15. Warnung! Bei unsachgemäßer Nutzung können Batterien explo­dieren. Versuchen Sie nicht, die Batterien aufzuladen, auseinander­zunehmen oder ins Feuer zu werfen. Bewahren Sie Batterien für
Kinder unzugänglich auf, und entsorgen Sie gebrauchte Batterien
sachgemäß.

16. Benutzen Sie für dieses Gerät nur das mitgelieferte Netzan-

schlußkabel (es befindet sich in der Verpackung für Tastatur/Hand­buch). Es muß sich dabei um ein abnehmbares Netzkabel des fol­genden Typs handeln: UL listed/CSA certified, type SVT/SJT, aus­gelegt für 6 A, 125 V, mit VDE-Zulassung. Maximale Kabellänge:
4,6 m.

17. Benutzen Sie zum Anschluß von Peripheriegeräten (z.B. Druckern)
nur hochwertige Kabel, die ausreichend abgeschirmt sind.

18. Die Geräuschemission dieses Gerätes ist kleiner als 45 dB(A).

v

CE-Kennzeichnung

Die CE-Kennzeichnung ist aufgrund der Bestimmungen der Richtlinie
89/336/EWG erfolgt. Diese Richtlinie wurde durch das EMVG in der
Fassung vom 30.08.1995 in deutsches Recht umgesetzt. Die Richtlinie
89/336/EWG regelt das elektromagnetische Verhalten von Elektrogerä­ten.

Wir schonen die Umwelt

1. Die Geräuschemission dieses Gerätes ist kleiner als 45 dB(A).

2. Die in diesem Gerät eingesetzten Batterien enthalten keine Cd- und
Hg-Verbindungen.

3. Die in diesem Gerät eingesetzte Batterie kann ausgewechselt wer­den. Aus Sicherheits- und Gewährleistungsansprüchen sollte der
Austausch vom autorisierten Fachhandel durchgeführt werden.

4. Bitte, beachten Sie unbedingt folgenden Hinweis zur Handhabung

alter Batterien:

Schwermetallhaltige Batterien und Akkumulatoren gehören nicht in
den Hausmüll. Sie werden vom Hersteller, Händler oder deren
Beauftragten kostenlos zurückgenommen, um sie einer Verwertung
bzw. Entsorgung zuzuführen.

5. Geräte, die mit dem Umweltzeichen gekennzeichnet sind, werden

nach Gebrauch gebührenpflichtig wieder zurückgenommen, um sie
einer Wiederverwendung bzw. wertstofflichen Verwertung zuzu­führen. Die Geräte müssen in einem Zustand zurückgegeben wer­den, der dem bestimmungsgemäßen Gebrauch entspricht. Nicht
verwertbare Geräteteile werden sachgemäß entsorgt.

vi

I n h a l t s v e r z e i c h n i s

1 Die Systemplatine......................................................1-1

1.1 Hauptbauelemente.........................................................................1-3

1.2 Schutz gegen elektrostatische Entladungen..................................1-6

1.3 Jumper- und Schaltereinstellungen...............................................1-7

1.4 Anschlüsse auf dem Systemboard...............................................1-11

1.5 Die Speichererweiterung.............................................................1-13

1.5.1 Installation der SIMMs..................................................1-16

1.5.2 Der Ausbau eines SIMMs..............................................1-18

1.5.3 Das System neu konfigurieren.......................................1-19

1.6 Installation der IDE-Festplatten..................................................1-20

1.7 Installation einer Pentium-CPU...................................................1-21

1.8 Das System neu konfigurieren....................................................1-23

1.9 Installation von VGA-Speicher...................................................1-24

1.10 Das Power Management..............................................................1-25

1.10.1 Monitor Power Saving Mode.........................................1-25

1.10.2 IDE Hard Disk Standby Mode.......................................1-26

1.10.3 System Standby Mode...................................................1-26

1.10.4 Suspend Mode................................................................1-26

1.10.5 Übersicht über die Betriebsarten....................................1-27

1.11 Advanced Power Management (APM).......................................1-28

1.12 VESA-DPMS-Betriebsarten........................................................1-29

vii

2 Die Konfiguration des Systems................................2-1

2.1 Das Setup-Programm aufrufen......................................................2-2

2.2 Basic System Configuration..........................................................2-3

2.2.1 Die Systemuhr..................................................................2-4

2.2.2 Konfiguration der Diskettenlaufwerke............................2-5

2.2.3 Konfiguration der IDE-Festplattenlaufwerke..................2-6

2.2.3.1 Festlegen des Festplattentypes.........................2-6

2.2.3.2 Der Festplattentyp User...................................2-7

2.2.3.3 Der Festplattentyp Auto...................................2-7

2.2.4 Total Memory (RAM).....................................................2-8

2.2.5 Enhanced IDE Features...................................................2-9

2.2.5.1 Hard Disk Block Mode....................................2-9

2.2.5.2 Advanced PIO Mode......................................2-10

2.2.5.3 Hard Disk Size > 504MB..............................2-10

2.2.5.4 Hard Disk 32 Bit Access................................2-10

2.2.6 Large Memory Support Mode.......................................2-10

2.2.7 Num Lock After Boot....................................................2-11

2.2.8 Memory Test..................................................................2-11

2.2.9 Auto Configuration Mode..............................................2-11

2.2.10 Quiet Boot Mode...........................................................2-12

2.2.11 Configuration Table.......................................................2-12

2.3 Advanced System Configuration................................................2-13

2.3.1 Internal Cache (CPU Cache)..........................................2-14

2.3.2 External Cache (Second Level Cache)..........................2-14

2.3.3 Cache Scheme................................................................2-15

2.3.4 ECC/Parity Mode Selection...........................................2-16

viii

2.3.5 Memory at 15MB-16MB Reserved for.........................2-16

2.4 USB Host Controller...................................................................2-16

2.5 Power Saving Configuration.......................................................2-17

2.5.1 Power Management Mode.............................................2-17

2.5.2 Monitor Power Saving Timer........................................2-18

2.5.3 IDE Hard Disk Standby Timer......................................2-18

2.5.4 System Standby Timer...................................................2-19

2.5.5 System Suspend Timer..................................................2-19

2.5.6 Monitored Activities......................................................2-20

2.6 System Security Setup.................................................................2-21

2.6.1 Disk Drive Control.........................................................2-22

2.6.2 Onboard Communication Ports.....................................2-23

2.6.2.1 Serial Port 1....................................................2-23

2.6.2.2 Serial Port 2....................................................2-23

2.6.2.3 Parallel Port Base Address.............................2-23

2.6.2.4 Parallel Port Operation Mode........................2-24

2.6.2.5 ECP DMA Channel........................................2-24

2.6.3 Onboard PS/2 Mouse (IRQ 12).....................................2-25

2.6.4 Setup Password..............................................................2-25

2.6.5 Power-On Password.......................................................2-26

2.6.5.1 Password-Abfrage über Tastatur abschalten..2-27

2.6.5.2 Das Password über die Tastatur ändern.........2-27

2.7 PCI System Configuration...........................................................2-28

2.7.1 PCI IRQ Setting.............................................................2-28

2.7.2 Hinweise zur Konfiguration von PCI Geräten...............2-29

2.7.3 PCI IRQ Sharing............................................................2-30

2.7.4 VGA Palette Snoop........................................................2-30

ix

2.8 Plug & Play OS...........................................................................2-31

2.9 Reset Resource Assignments.......................................................2-31

2.10 Load Setup Default Settings........................................................2-32

2.11 Setup beenden.............................................................................2-32

x

A n h ä n g e

A Fehlermeldungen......................................................A-1

A.1 Software-Fehlermeldungen..........................................................A-1

A.2 System-Fehlermeldungen.............................................................A-1

A.3 Beseitigen von Fehlermeldungen.................................................A-4

B Systemspeicher und Interrupts...............................B-1

B.1 Systemspeicheradressen................................................................B-1

B.2 DMA-Kanäle................................................................................B-1

B.3 I/O-Speicheradressen....................................................................B-2

B.4 Interrupts.......................................................................................B-3

B.5 PCI INTx# and IDSEL Map.........................................................B-4

xi

A b b i l d u n g s v e r z e i c h n i s

Abbildung 1-1 Aufbau der Systemplatine............................................1-4

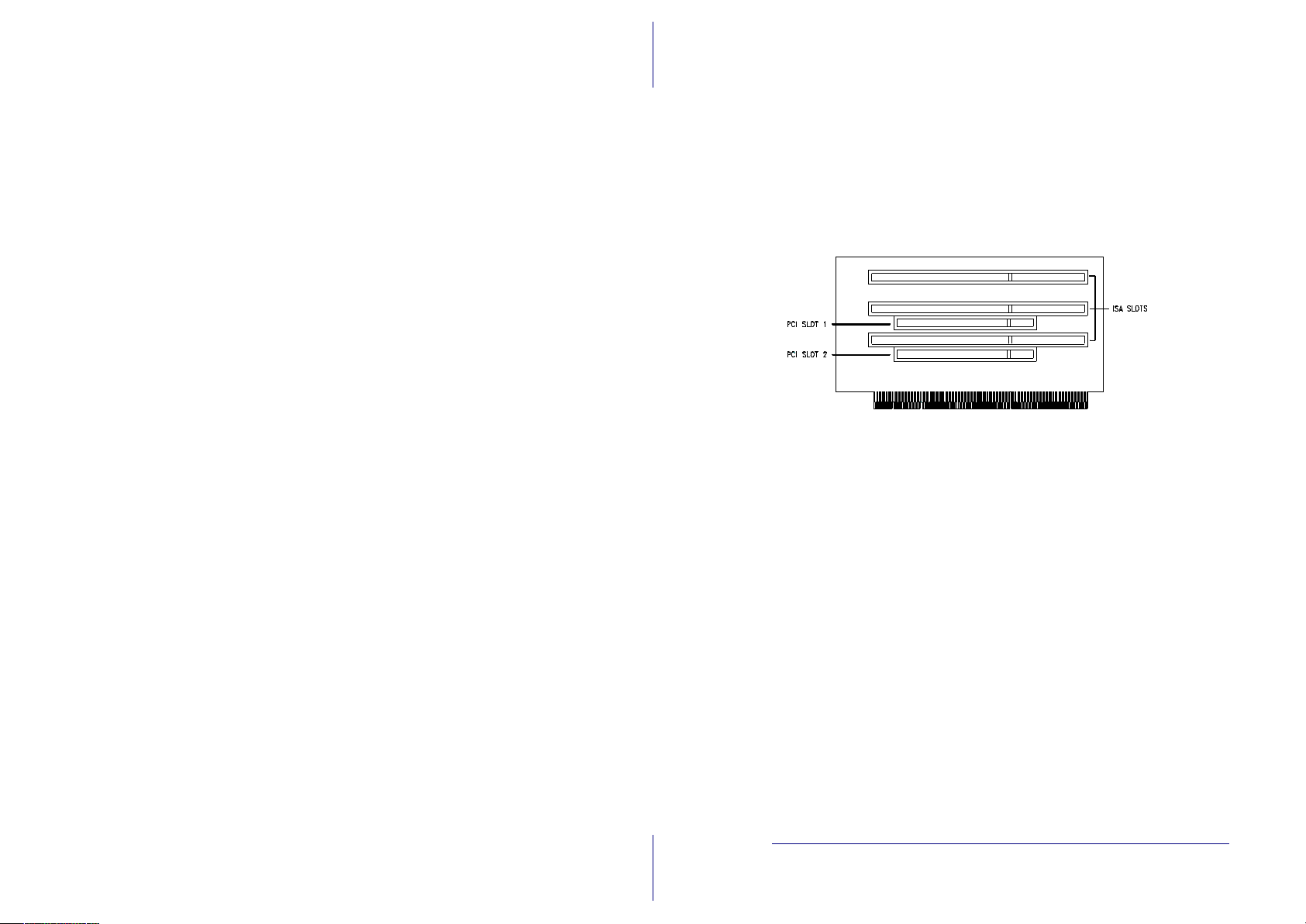

Abbildung 1-2 Bezeichnung der PCI-Steckplätze des Slotboards........1-5

Abbildung 1-3 Lage der Jumper auf der Systemplatine.......................1-7

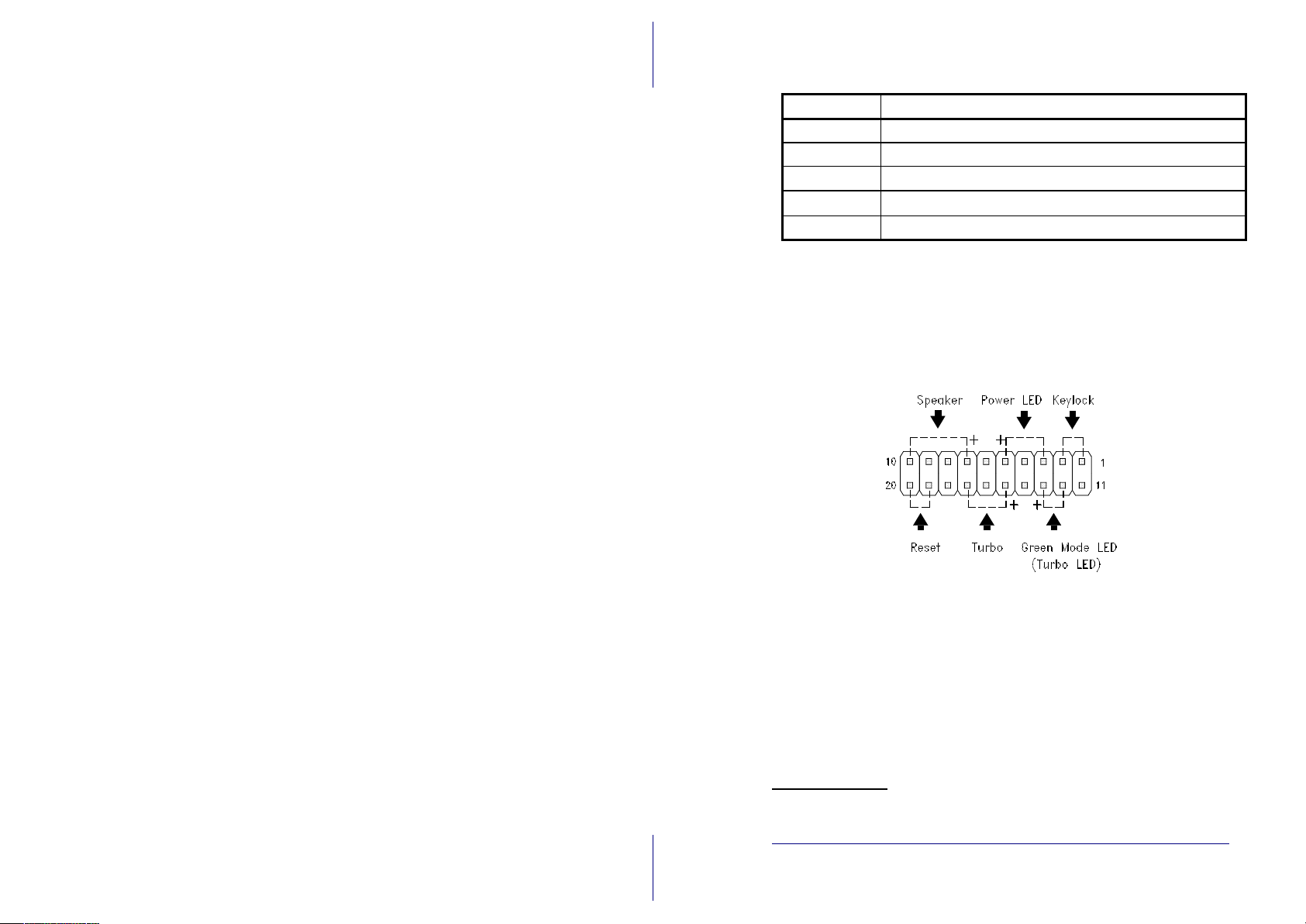

Abbildung 1-4 Multifunktionsanschluß (CN19)................................1-12

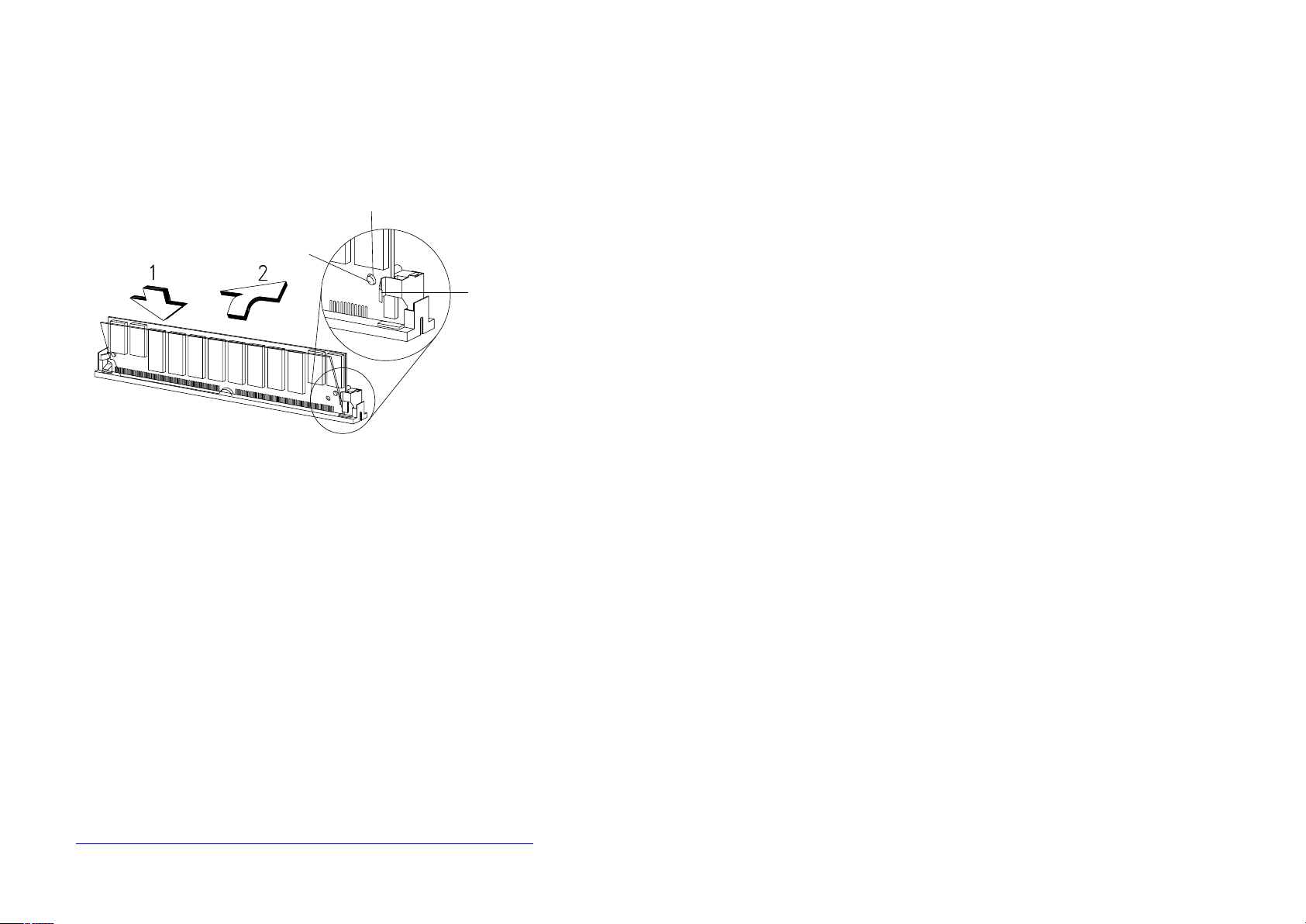

Abbildung 1-5 Installation eines SIMMs............................................1-17

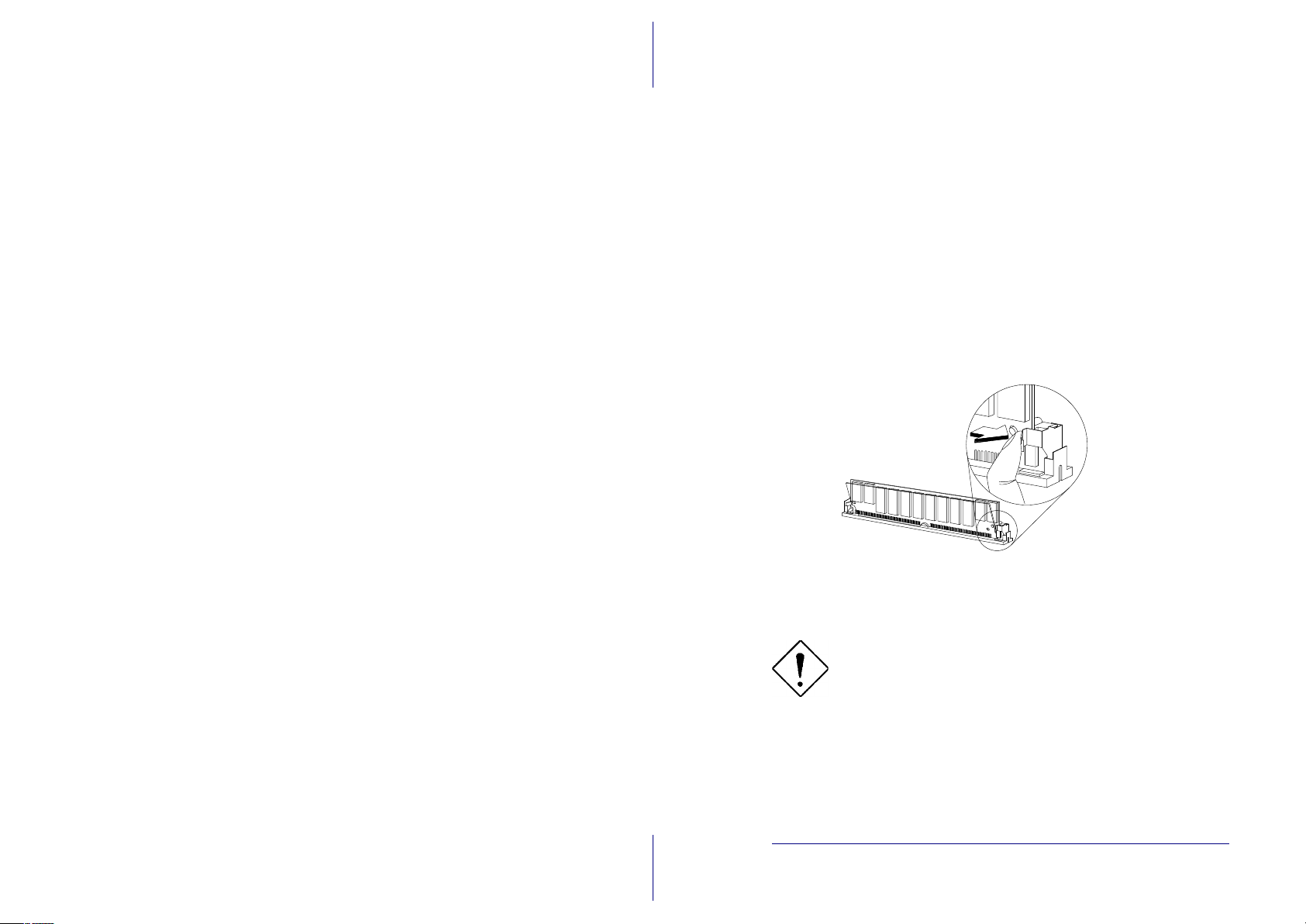

Abbildung 1-6 Entfernen eines SIMMs..............................................1-18

Abbildung 1-7 Installation einer Pentium-CPU in einen

ZIF-CPU-Sockel.........................................................1-21

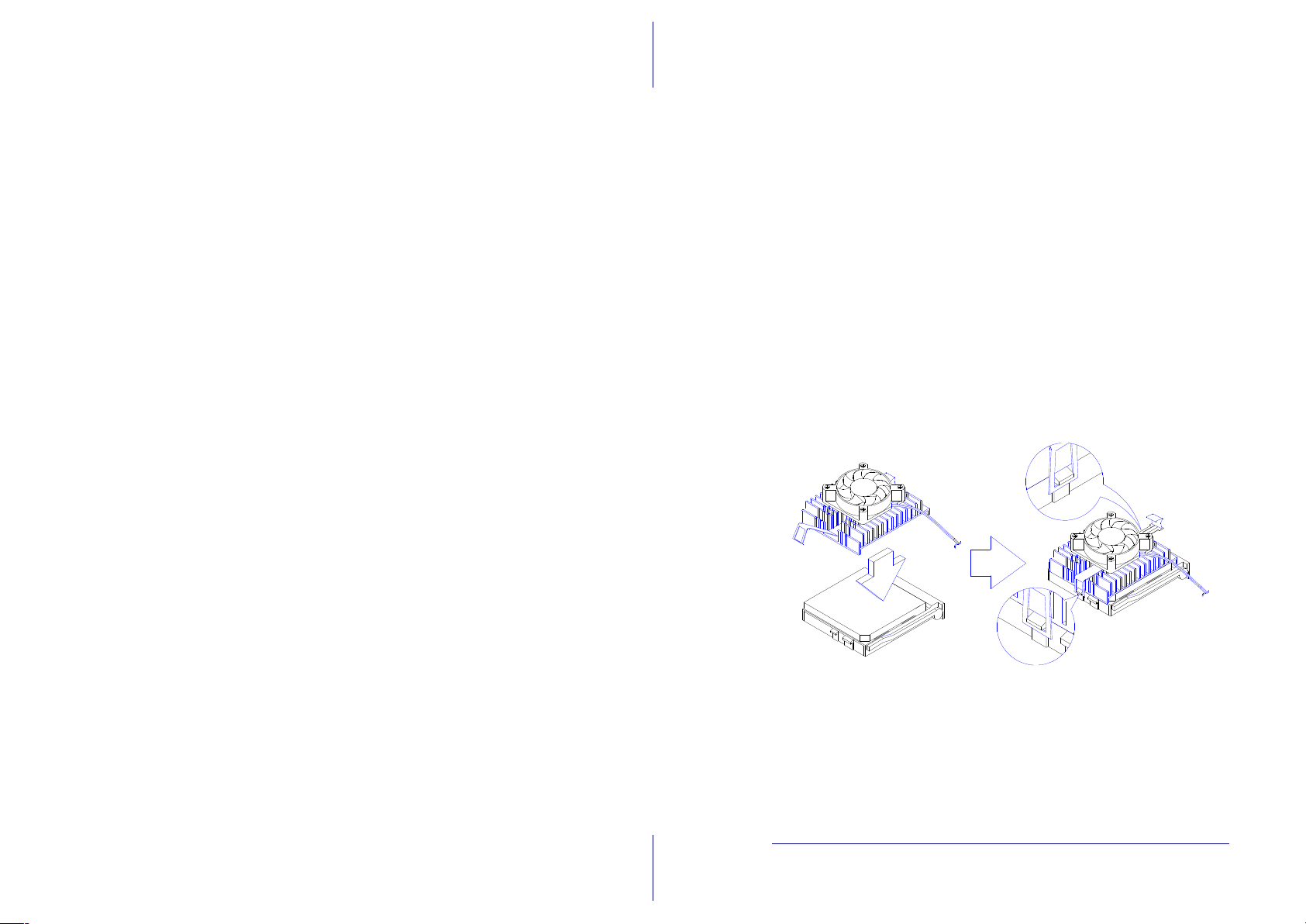

Abbildung 1-8 Befestigen des CPU-Lüfters.......................................1-22

Abbildung 1-9 Installation von VGA-Speicher..................................1-24

xii

T a b e l l e n v e r z e i c h n i s

Tabelle 1-1 Allgemeine Jumpereinstellungen.................................1-8

Tabelle 1-2 CPU-Einstellungen.......................................................1-9

Tabelle 1-3 Onboard Sound-Chip-Funktion (SW2: Schalter 5)....1-10

Tabelle 1-4 Passwort-Abfrage (SW2: Schalter 6).........................1-10

Tabelle 1-5 Anschlüsse auf dem Systemboard..............................1-11

Tabelle 1-6 Speicherkonfigurationen (64 Bit)...............................1-14

Tabelle 1-7 Speicherkonfigurationen (32 Bit)...............................1-15

Tabelle 1-8 Konfiguration der IDE-Geräte....................................1-20

Tabelle 1-9 Stromsparende Betriebsarten......................................1-27

Tabelle 1-10 VESA DPMS-Betriebsarten.......................................1-29

Tabelle 2-1 Laufwerkskontrollparameter......................................2-22

Tabelle 2-2 Einstellungen der seriellen Schnittstellen 1 & 2........2-23

Tabelle 2-3 Einstellungen der parallelen Schnittstelle..................2-23

Tabelle 2-4 Betriebsarten der parallelen Schnittstelle...................2-24

xiii

Ü b e r d i e s e s H a n d b u c h

Überblick und Hintergrund

Der Computer, der in diesem Handbuch beschrieben wird, ist ein hoch­entwickeltes und komplexes technisches Gerät. Die hier vorliegende Do­kumentation gibt Ihnen einen Überblick über

· die richtige Handhabung des Computers unter Beachtung der Sicher-

heitsvorkehrungen,

· den Aufbau und die technischen Spezifikationen des Systems,

· die Installation optionaler Hardwarekomponenten,

· die möglichen Systemeinstellungen

· sowie die nötigen Informationen zur Konfiguration der Peripherie.

In Kapitel 1, Die Systemplatine, werden der Aufbau und die technischen
Eigenschaften der Systemplatine beschrieben, die zusammen mit dem
Mikroprozessor (CPU) die zentrale Einheit des Computers bildet. Des
weiteren finden Sie hier alle notwendigen Angaben, die Sie zur Installati­on zusätzlicher Komponenten (Speichermodule und CPU) sowie zur
Konfiguration der Hardware benötigen.

Kapitel 2, Die Konfiguration des Systems, beschreibt die Systemkonfi­guration mit Hilfe des Dienstprogrammes Setup, das im BIOS des Sys­tems implementiert ist.

Anhang A, Systemfehlermeldungen, gibt eine Übersicht über mögliche
Systemfehlermeldungen sowie die entsprechenden Maßnahmen zu deren
Beseitigung.

Anhang B, Systemspeicher und Interrupts, listet alle Speicheradressen,
Interrupts und DMA-Kanäle auf, die einerseits vom System belegt sind
und die andererseits für zusätzliche Hardwarekomponenten zur Verfü­gung stehen.

xiv

Konventionen und Nomenklatur

Bei der Erstellung dieses Dokumentes wurde versucht, einige Regeln be­züglich der Gestaltung und Syntax einzuhalten. So weit es ging, wurde
auch auf die Verwendung von Fachausdrücken verzichtet, was sich je­doch nicht immer vermeiden ließ. Der Erstellung dieses Dokumentes la­gen folgende Regeln zu Grunde:

· Die folgenden Symbole sollen Ihnen helfen, die Bedeutung wichtiger
Textpassagen schneller zu erkennen.

Anmerkung

Der Text neben diesem Symbol gibt zusätzliche In­formationen zu dem aktuellen Abschnitt.

Warnung!

Der Text neben diesem Symbol enthält Informatio­nen, die Sie vor einer Beschädigung des Systems
warnen sollen. Befolgen Sie bitte unbedingt die hier
gemachten Hinweise zur korrekten Handhabung
Ihres Sytems.

Achtung!

Der Text neben diesem Symbol enthält Informatio­nen, die Sie vor etwaigen Hard- oder Softwarekon­flikten warnen sollen.

Wichtige Hinweise!

Der Text neben diesem Symbol enthält Informatio­nen, die Ihnen bei der Durchführung bestimmter
Aufgaben helfen sollen.

Tips!

Der Text neben diesem Symbol enthält Tips und
Tricks, die Ihnen die Arbeit mit dem System erleich­tern sollen.

xv

· Fachbegriffe werden bei erstmaliger Verwendung kursiv dargestellt.

· DATEINAMEM werden in GROSSBUCHSTABEN in

SCHREIBMASCHINENSCHRIFT dargestellt.

· Benutzereingaben werden in fetter Schreibmaschi-
nenschrift dargestellt.

· Bildschirm- bzw. Systemmeldungen erscheinen in
einem Rahmen in fetter Schreibmaschinen­schrift.

Anti Piracy

Acer unterstützt die Respektierung und Wahrung der Rechte an geisti­gem Eigentum. Wir glauben fest daran, daß nur unser aller Festhalten an
diesen Grundsätzen es der Industrie ermöglicht, ihre Kunden mit Produk­ten und Dienstleistungen höchster Qualität zu versorgen. Acer ist Mit­glied der "Technology Committee of the Pacific Basin Economic Coun­cil", die den Schutz und die Durchsetzung weltweiter Rechte an geisti­gem Eigentum unterstützt und fördert. Zusätzlich garantiert Acer all sei­nen Kunden Service auf hohem Niveau, indem wir unsere Computer mit
einem Betriebssystem ausliefern, das durch die rechtmäßigen Eigentümer
lizenziert wurde und unter hohen Qualitätsanforderungen produziert
wurde. Acer verpflichtet sich, gegen den Diebstahl geistigen Eigentums
vorzugehen und bittet alle seine Kunden, ebenfalls dagegen zu kämpfen,
wo immer sie vorkommt. Acer wird die Durchsetzung der mit geistigem
Eigentum verbundenen Rechte aktiv fördern und gegen deren Verletzung
energisch vorgehen.

xvi

Rat und Hilfe

Treten bei der Inbetriebnahme oder während des Betriebes Ihres Systems
Probleme auf, die Sie trotz gründlichen Lesens dieses Handbuches nicht
selbst lösen können, so können Sie sich an eine der folgenden Stellen
wenden:

1. Acer Hotline: Telefon [phone]

Mo. - Fr.: 9.00 - 21.00 Uhr
Samstag: 12.00 - 18.00 Uhr

2. Acer Mailbox:

Modem: Telefon [phone]

V.110: 2400 - 14400 bit/s, 8n1
Telefon [phone]
V.110: 9600 - 28800 bit/s, 8n1
Telefon [phone]
ISDN

In unserer Mailbox finden Sie die neuesten Treiber, BIOS-Updates
sowie Dokumentation zu den Acer-Produkten. Bitte, loggen Sie sich
wie folgt ein:
User: gast
Passwort: gast

3. WWW-Server: www.acer.de

4. ftp-Server: ftp.acer.de

5. Email: [email protected]

Wenn Sie eine Anfrage an den Support richten, so benötigen wir neben
einer ausführlichen Fehlerbeschreibung noch eine detaillierte Systembe­schreibung zu den folgenden Punkten:

· Die genaue Artikelbezeichnung sowie die Seriennummer des Gerätes,

· Kaufdatum,

· Prozessor und Prozessortakt,

· Größe des Speichers,

xvii

· BIOS-Version und Release (Dieses wird Ihnen beim Systemstart un­ten auf der ersten Bildschirmseite mitgeteilt. Die dort angezeigte

Nummer hat z.B. die Form ACR............-R01-N0. Entscheidend

für eine Supportanfrage sind die letzten sechs Ziffern, in diesem
Beispiel also R01-N0),

· eingesetztes Betriebssystem: z.B. Windows 95, DOS 6.22 und WfW

3.11, SCO UNIX, Windows NT,

· Typ und Größe der Festplatte,

· zusätzliche installierte Hardware / Software

· sowie die Versionen etwaiger installierter Treiber für z.B. Grafikkar-

ten, Netzwerkkarten etc.

6. Anfragen zur Grafikkarte

Anfragen zur Grafikkarte können Sie auch direkt an ATI richten:
Hotline: [phone]
Hotline-Fax: [phone]
Mailbox: +49/0-8063-8744
CompuServe: GO ATITECH
Internet: WWW.ATITECH.CA

xviii

K a p i t e l 1

1Die Systemplatine

Das V55LA-System ist ein leistungsstarkes 64-Bit-System, das auf dem
INTEL Pentium-Prozessor basiert. Besonderes Merkmal dieses Systems
ist die Chip UpTM-Technologie, die eine Steigerung der Systemleistung
lediglich durch Austauschen der CPU ermöglicht. In diesem System kön­nen Pentium-Prozessoren (P54C/P55C) mit einem Takt von 75 MHz, 90
MHz, 100 MHz, 120 MHz, 133 MHz, 150 MHz, 166 MHz und 200 MHz
eingesetzt werden. Dieses System unterstützt die Betriebssysteme MS
DOS V6.xx, OS/2, SCO UNIX, Windows NT sowie Windows 95.

Der Arbeitsspeicher kann durch Bestücken der vier 72-poligen SIMM­Sockel auf bis zu 128 MB aufgerüstet werden. Vom System werden 72­polige single- bzw. double-density PS/2 SIMMs in Größen von 4 MB
und 16 MB bzw. 8 MB und 32 MB unterstützt. Neben Standard-SIMMs
werden auch EDO-SIMMs (Enhanced Data Output) unterstützt.

In diesem System sind zwei unterschiedliche Busarchitekturen imple­mentiert, der 16 Bit breite ISA- und der 32 Bit breite PCI-Bus. Es stehen
insgesamt 4 Steckplätze für Erweiterungskarten zur Verfügung, drei für
die Aufnahme von 16 Bit ISA- und zwei für die Aufnahme von 32 Bit
PCI-Karten, wobei die beiden nebeneinander liegenden Steckplätze PCI­Slot 1 und ISA-Slot 3 nicht gleichzeitig genutzt werden können. Das
System ist mit einem 128 KB Flash-EPROM ausgestattet, das neben dem
System-BIOS auch das BIOS für den auf dem Systemboard integrierten
PCI-VGA-Adapter ATI Mach64 enthält. Des weiteren ist in diesem Sys­tem ein Enhanced IDE Kontroller implementiert, der den Anschluß von
bis zu vier Enhanced-IDE-Geräten ermöglicht.

Der in diesem System integrierte Super I/O-Chip übernimmt viele der
mittlerweile zu den Standardfunktionen eines Computers zählenden Auf­gaben. Im einzelnen sind dieses

· zwei serielle Schnittstellen (16550 kompatibel),

· eine 25-polige parallele Centronics-Schnittstelle, die auch die Über-

tragungsprotokolle EPP und ECP unterstützt,

· sowie ein Diskettenkontroller.

Die Systemplatine 1

Das System besitzt eine Reihe von softwarekontrollierbaren Sicherheits­funktionen, die alle mit Hilfe des im System-BIOS integrierten Setup­Programmes aktiviert bzw. eingestellt werden können. Im einzelnen sind
dieses

· eine Paßwortabfrage beim Systemstart (Power on Password),

· eine Paßwortabfrage beim Aufruf des Setup-Programmes,

· Schreibschutz der Datenträger (nur unter DOS),

· die Kontrolle des Bootvorganges

· sowie die Kontrolle der im System integrierten parallelen und seriel-

len Schnittstellen.

Die Systemleistung kann durch Installation optionaler Baugruppen wie
zum Beispiel SIMMs und Erweiterungskarten wesentlich verbessert wer­den. In diesem Kapitel finden Sie Anleitungen zur Systemerweiterung
durch die Installation optionaler Baugruppen.

2 Benutzerhandbuch

1.1Hauptbauelemente

Die folgende Aufstellung faßt noch einmal die Eigenschaften des Sys­tems zusammen:

· Chipsatz ALI M1521, ALI M1523,

· Pentium-Prozessoren mit Taktraten von 75, 90, 100, 120, 133, 150,

166 sowie 200 MHz in einem ZIF-Mikroprozessor-Sockel,

· vier 72-polige SIMM-Sockel, die in zwei Bänken organisiert sind und
single density SIMMs in Größen von 4 MB und 16 MB sowie
double density SIMMs in Größen von 8 MB und 32 MB mit un­terstützen,

· Unterstützung von EDO-SIMMs (EDO=Enhanced Data Output),

· Unterstützung von ‘Plug and Play’- Funktionen,

· Unterstützung von Stromsparfunktionen,

· ein 16 KB großer interner (First-Level-) Cache1 und ein optionaler

256 KB großer externer (Second-Level-) asynchroner oder
Pipelined Burst Cache (onboard),

· ein 128 KB großes Flash-EPROM für das System-BIOS,

· eine batteriegepufferte Echtzeituhr für Datum und Zeit mit 128 Byte

CMOS RAM,

· zwei serielle Schnittstellen (16550 kompatibel),

· eine 25-polige parallele Centronics-Schnittstelle (EPP, ECP),

· einen integrierten EIDE-Kontroller (CMD 646: PIO Mode 4, DMA

Mode 2), an dem bis zu vier IDE-Geräte an zwei Schnittstellen
angeschlossen werden können,

· einen PCI-VGA-Adapter ATI Mach64 (264VT) mit 1 MB Videospei­cher, der auf 2 MB erweitert werden kann,

· einen Diskettenkontroller sowie

· eine PS/2-kompatible Tastatur- und Mausschnittstelle.

1

Die Größe des First Level Caches hängt von dem verwendeten Prozessor ab.

Die Systemplatine 3

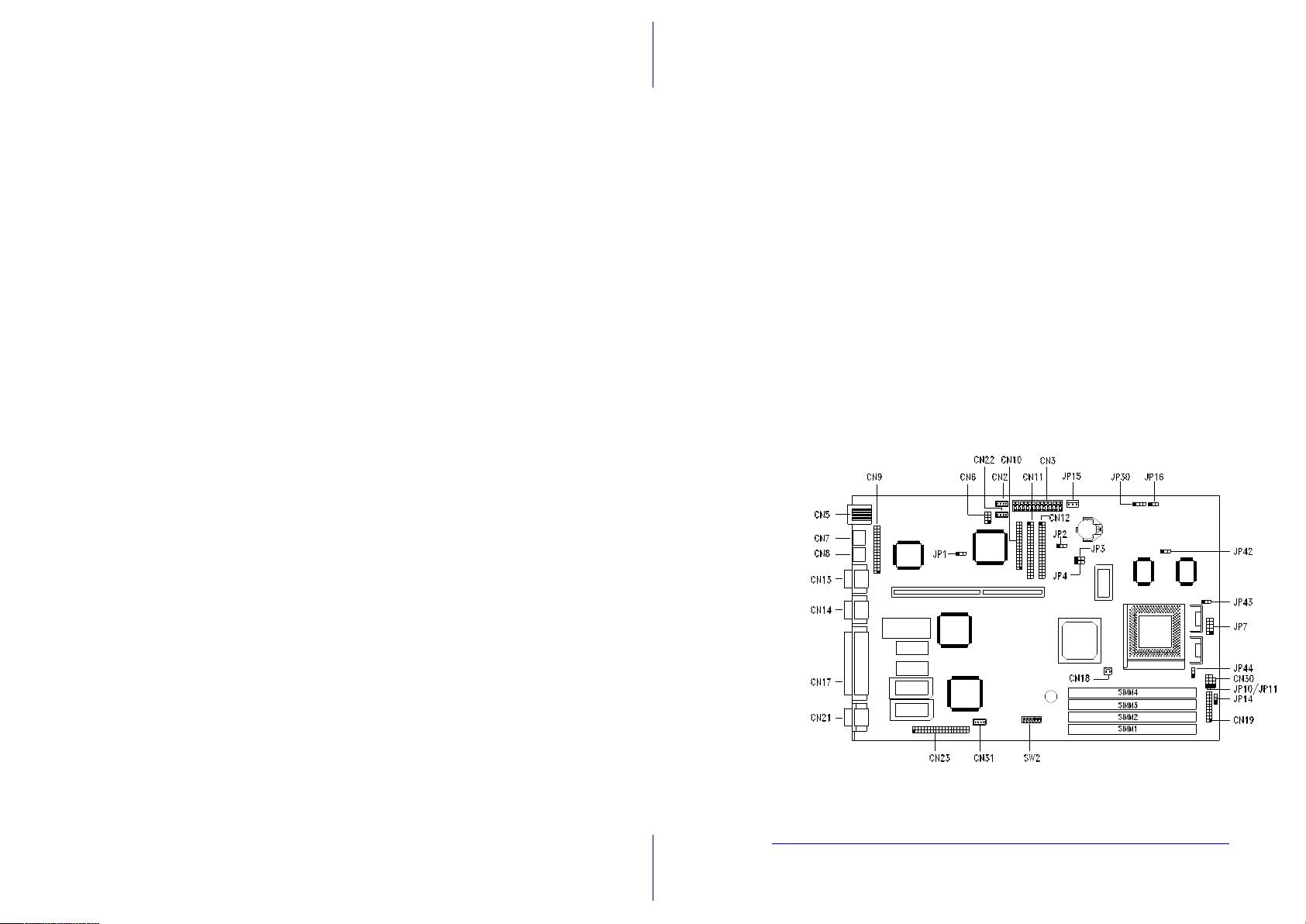

Abbildung 1 -1 zeigt den Aufbau der Systemplatine und die Lage

der Hauptbauelemente.

SIMM 4

SIMM 2

SIMM 1

SIMM 3

1 Crystal-Sound-Chip

1

2 Battery
3 I/O-Chip SMC 37C935
4 System-Chip ALI 1521
5 Tag SRAM
6 Synchroner Second-Level Cache1

7 Pipelined Burst Second-Level Cache

1

8 Pentium CPU-Sockel
9 CPU-Spannungsregler
10 SIMM-Sockel
11 Lautsprecher
12 Switch 2 (SW2)
13 EIDE-Kontroller (CMD PCI0646)

14 ALI 1523
15 VGA-Chip ATI 264VT
16 Video DRAM
17 VGA-Anschluß
18 Parallelport
19 BIOS
20 Serieller Port 1
21 Slot Board Anschluß
22 Serieller Port 2
23 Mouse Port
24 Keyboard Port

25 RJ-45 connector

1

Abbildung 1-1 Aufbau der Systemplatine

1

optional

4 Benutzerhandbuch

Zur Aufnahme von PCI- oder ISA-Erweiterungskarten wird dieses Sys­tem mit einem Slotboard ausgeliefert, das die Installation von zwei PCI­und drei ISA-Karten ermöglicht. Beachten Sie bitte, daß PCI-Slot 1 und
der darunterliegende ISA-Slot 3 nicht gleichzeitig genutzt werden kön­nen. Abbildung 1-2 können Sie die Bezeichnung der PCI-Steckplätze
entnehmen.

Abbildung 1-2 Bezeichnung der PCI-Steckplätze des Slotboards

Die Systemplatine 5

1.2Schutz gegen elektrostatische Entladungen

Integrierte Schaltkreise (ICs) reagieren äußerst empfindlich auf elektro­statische Entladungen. Bevor Sie mit der Arbeit am Systemboard begin­nen, müssen Sie die folgenden Vorsichtsmaßnahmen unbedingt beach­ten, um eine Beschädigung der ICs gegen elektrostatische Entladungen
zu vermeiden:

1. Schalten Sie das Gerät aus, und ziehen Sie den Netzstecker aus der
Steckdose.

2. Nehmen Sie elektronische Bauelemente erst dann aus ihrer
Schutzverpackung heraus, wenn Sie sie installieren möchten.

3. Tragen Sie ein Erdungsband um Ihr Handgelenk, bevor Sie elek­tronische Bauteile berühren. Erdungsbänder sind in den meisten
Elektrogeschäften erhältlich.

4. Nach Ausbau eines elektronischen Bauteils verpacken Sie dieses

bitte umgehend in einer geeigneten antistatischen Verpackung.

Verfügen Sie nicht über die nötige technische Ausrüstung,
führen Sie vor Beginn der Arbeiten zumindest einen
Potentialausgleich an einem gut geerdeten, nicht lackierten
Gehäuseteil des Computers durch.

6 Benutzerhandbuch

1.3Jumper- und Schaltereinstellungen

Einige Einstellungen Ihres Systems können Sie nur über die sogenannten
Schalter (Switches) und Jumper vornehmen. Dazu zählen z. B. die Ein­stellung des CPU-Taktes oder die Aktivierung des Passwortschutzes. Ge­hen Sie bitte bei der Jumpereinstellung wie folgt vor:

1. Schalten Sie das System aus, und öffnen Sie das Gehäuse gemäß der
Anleitungen des Gehäusehandbuches.

2. Ziehen Sie den Jumper von der Kontaktleiste ab.

3. Verbinden Sie mit dem Jumper die gewünschten Pins entsprechend
der nachfolgenden Tabellen. Beachten Sie bitte, daß Pin 1 eines
Jumpers auf der Systemplatine durch eine weiße Markierung
gekennzeichnet ist. Steht in der Tabelle der Eintrag offen, so
entfernen Sie bitte den Jumper von der Kontaktleiste und bewahren
ihn an einem sicheren Ort auf, so daß Sie später in der Lage sind, Ihr
System neu konfigurieren zu können.

Abbildung 1 -3 zeigt die Lage der Jumper auf der Systemplatine.

Die Systemplatine 7

Abbildung 1-3 Lage der Jumper auf der Systemplatine

8 Benutzerhandbuch

Die folgende Tabelle gibt Ihnen eine Übersicht über die Jumper der Sy­stemplatine und ihre Einstellungen.

Jumper Setting Funktion

LED-Funktion

JP2 1-2

2-3

LED zeigt IDE- und FDD-Zugriffe an
LED zeigt nur IDE-Zugriffe an

Second Level Cache

JP3, JP4 1-2, 1-2

1

256 KB asynchroner oder Pipelined Burst
Second Level Cache

Flash-BIOS-Progr.

JP5 1-2

2-3

(nur für Intel 28F001)
Boot-Block kann programmiert werden
Normale Programmierung

CPU-Spannungsregler

JP7 geschl.

offen

für CPUs mit einer Versorgungsspannung
(P54C, K5, M1)
für CPUs mit zwei Versorgungsspannungen
(P55C, K6, M2)

SMM/Reset Switch

JP11 1-2

2-3

Reset-Schalter (angeschlossen an Pins 19-20
von CN19) löst Stromsparfunktion aus
Reset-Schalter (angeschlossen an Pins 19-20
von CN19) löst Reset aus

Software Shutdown

JP16 1-2

2-3

UPS ist eingeschaltet
UPS ist ausgeschaltet

CPU-Spannung

JP43 (für I/O)

JP44 (für Core)

1-2
2-3

1-2
2-3

3.5V

3.3V

3.2V

2.8V

Tabelle 1-1 Allgemeine Jumpereinstellungen

1

fest eingestellt

Die Systemplatine 9

Die folgende Tabelle faßt die Einstellungen für die unterschiedlichen
CPU-Typen zusammen, die in diesem System installiert werden können.

CPU Freq.

(MHz)

Host

Bus

(MHz)

SW1 SW2 SW3 SW4

JP7 JP43 JP44

Intel P54C

P75 50 On On Off Off Geschl. 2-3 2-3

P90 60 On Off Off Off Geschl. 2-3 2-3

P100 66 Off On Off Off Geschl. 2-3 2-3

P120 60 On Off On Off Geschl. 2-3 2-3

P133 66 Off On On Off Geschl. 2-3 2-3

P150 60 On Off On On Geschl. 2-3 2-3

P166 66 Off On On On Geschl. 2-3 2-3

P200 66 Off On Off On Geschl. 2-3 2-3

Intel P55C

P150 60 On Off On On Offen 2-3 2-3

P166 66 Off On On On Offen 2-3 2-3

P200 66 Off On Off On Offen 2-3 2-3

Cyrix M1 (6x86)

P120+ 50 On On On Off Geschl. 2-3 2-3

P150+ 60 On Off On Off Geschl. 2-3 2-3

P166+ 66 Off On On Off Geschl. 2-3 2-3

Cyrix M1 (6x86L)

P120+ 50 On On On Off Offen 2-3 2-3

P150+ 60 On Off On Off Offen 2-3 2-3

P166+ 66 Off On On Off Offen 2-3 2-3

Cyrix M2

PR166 66 Off On On On Offen 2-3 2-3

PR180 60 On Off Off On Offen 2-3 2-3

PR200 66 Off On Off On Offen 2-3 2-3

Tabelle 1-2 CPU-Einstellungen

10 Benutzerhandbuch

CPU Freq.

(MHz)

Host Bus

(MHz) SW1 SW2 SW3 SW4

JP7 JP43 JP44

AMD K5

PR75 50 On On Off Off Geschl. 1-2 2-3

PR90 60 On Off Off Off Geschl. 1-2 2-3

PR100 66 Off On Off Off Geschl. 1-2 2-3

PR120 60 On Off On Off Geschl. 1-2 2-3

PR133 66 Off On On Off Geschl. 1-2 2-3

PR166 66 Off On On On Geschl. 1-2 2-3

AMD K6

PR166 66 Off On On On Offen 2-3 1-2

PR200 66 Off On Off On Offen 2-3 1-2

PR233 66 Off On Off Off Offen 2-3 1-2

Tabelle 1-2 CPU-Einstellungen (Fortsetzung)

Die nachfolgenden Schaltereinstellungen der Schalterreihe SW2 betref­fen den optionalen integrierten (onboard) Sound-Chip (Schalter 5) sowie
die Aktivierung der Passwort-Abfrage (Schalter 6).

Schalter 5 Onboard Sound-Chip1

ON Onboard Sound-Chip ist ausgeschaltet.
OFF Onboard Sound-Chip ist eingeschaltet.

Tabelle 1-3 Onboard Sound-Chip-Funktion (SW2: Schalter 5)

Schalter 6 Passwort-Abfrage

ON Passwort-Abfrage ist ausgeschaltet.

OFF Passwort-Abfrage ist eingeschaltet.

Tabelle 1-4 Passwort-Abfrage (SW2: Schalter 6)

1

Diese Funktion ist nur aktivierbar, wenn Ihr System mit dem optionalen
onboard Sound-Chip ausgerüstet ist.

Die Systemplatine 11

1.4Anschlüsse auf dem Systemboard

Der folgenden Tabelle entnehmen Sie bitte die Anschlußmöglichkeiten
externer Geräte.

Connector Funktion

CN1

1

Feature Connector für Multimedia- oder
Ethernet-Lösung

CN2

1

CD-Audio Line-in Anschluß

CN3 Stromversorgungsanschluß

CN5

1

USB-Anschluß

CN6

1

WaveTable-Anschluß

CN7 PS/2-Keyboard-Anschluß

CN8 PS/2-Mouse-Anschluß

CN9

1

Audio I/O-Board-Anschluß

CN10 Diskettenlaufwerksanschluß

CN11 Anschluß für IDE-Laufwerk 2
CN12 Anschluß für IDE-Laufwerk 1

CN13 Serieller Port 1
CN14 Serieller Port 2

CN17 Paralleler Port
CN18 CPU-Lüfter-Anschluß

CN19 Multifunktionsanschluß
CN21 Video-Ausgang

CN22

1

Fax/Modem-Anschluß (Fujitsu)

CN23

1

ATI Multimedia-Anschluß

Tabelle 1-5 Anschlüsse auf dem Systemboard

1

optional

12 Benutzerhandbuch

Anschluß Funktion

CN31

1

Interner Line-in Anschluß

JP10 HDD- und Diskettenlaufwerks-LED-Anschluß
JP14

Anschluß für Power-on Schalter (Pins 1-2)

JP15

1

Anschluß für Standby Power

JP30 Anschluß für externe Batterie

Tabelle 1-5 Anschlüsse auf dem Systemboard (Fortsetzung)

Der Multifunktionsanschluß CN19 bietet eine Vielzahl von Anschluß­möglichkeiten, die in der folgenden Abbildung dargestellt sind.

Abbildung 1-4 Multifunktionsanschluß (CN19)

1

optional

Die Systemplatine 13

1.5Die Speichererweiterung

Wie bereits in der Einleitung erwähnt, basiert dieses System auf einem
Pentium-Prozessor, der sich unter anderem durch seinen 64 Bit breiten
Datenbus auszeichnet. Da 72-polige PS/2-Speichermodule (PS/2­SIMMs) über einen 32 Bit breiten Datenbus verfügen, werden jeweils
zwei PS/2-SIMMs zu einer 64 Bit breiten Speicherbank zusammenge­schaltet. Daraus folgt, daß die vier PS/2-SIMM-Sockel in zwei Bänken
organisiert sind. Bei der Aufrüstung des Speichers ist also darauf zu ach­ten, daß immer eine komplette Speicherbank mit zwei gleichen SIMMs
bestückt werden muß. Eine Besonderheit dieses Systems ist jedoch die
Fähigkeit, auch nur mit einem 32 Bit SIMM in einer Bank zu arbeiten.
Diese Betriebsart ist jedoch mit Performanceverlusten verbunden, da das
System immer zweimal hintereinander auf das SIMM zugreifen muß, um
ein 64 Bit Datenwort zu lesen. Alle möglichen Speicherkonfigurationen
finden Sie in den nachfolgenden beiden Tabellen.

Es können single density SIMMs in Größen von 4 MB und 16 MB sowie
double density SIMMs in Größen von 8 MB und 32 MB eingesetzt wer­den. Neben den FPM-SIMMs (Fast Page Mode SIMMs) können in die­sem System auch EDO-SIMMs (Enhanced Data Output SIMMs) einge­setzt werden. Die folgende Aufstellung faßt noch einmal die Spezifikati­onen der SIMMs zusammen, die in diesem System installiert werden
dürfen:

· Die Zugriffszeit der 72 poligen PS/2 SIMMs darf 60 ns oder 70 ns
betragen.

· Es können single density SIMMs in Größen von 4 MB und 16 MB
sowie double density SIMMs in Größen von 8 MB und 32 MB
eingesetzt werden.

· Wenn Sie eine komplette Speicherbank bestücken, verwenden Sie für
eine Speicherbank immer zwei SIMMs gleicher Größe und Bau­art, und halten Sie sich bitte an die in Tabelle 1 -6 und Tabelle
1 -7 dargestellten Speicherkonfigurationen.

· Es können SIMMs mit und ohne Parität eingesetzt werden. Beachten

Sie aber bitte, daß die über das Setup-Programm einstellbare Paritäts­prüfung bzw. die Fehlerkorrektur nur bei Verwendung von SIMMs
mit Parität genutzt werden können (siehe auch Kapitel 2).

14 Benutzerhandbuch

Pentium-Systeme arbeiten mit einer Datenbreite von 64 Bit.
Jeweils zwei PS/2-SIMMs bilden eine 64 Bit breite
Speicherbank. Bitte beachten Sie, daß Sie bei der
Aufrüstung immer eine komplette Speicherbank mit zwei
gleichen PS/2-SIMMs bestücken, um eine optimale
Systemleistung zu erzielen (siehe Tabelle 1-6).

Die nachfolgende Tabelle gibt Ihnen eine Übersicht über die möglichen
Speicherkonfigurationen (64 Bit) des Systems.

Bank 0 Bank 1 Gesamt-

Sockel 1 Sockel 2 Sockel 3 Sockel 4 speicher

4 MB 4 MB 8 MB
4 MB 4 MB 4 MB 4 MB 16 MB
8 MB 8 MB 16 MB
8 MB 8 MB 4 MB 4 MB 24 MB

8 MB 8 MB 8 MB 8 MB 32 MB
16 MB 16 MB 32 MB
16 MB 16 MB 4 MB 4 MB 40 MB
16 MB 16 MB 8 MB 8 MB 48 MB
16 MB 16 MB 16 MB 16 MB 64 MB
32 MB 32 MB 64 MB
32 MB 32 MB 4 MB 4 MB 72 MB
32 MB 32 MB 8 MB 8 MB 80 MB
32 MB 32 MB 16 MB 16 MB 96 MB
32 MB 32 MB 32 MB 32 MB 128 MB

Tabelle 1-6 Speicherkonfigurationen (64 Bit)

Bitte, beachten Sie unbedingt die im Anschluß an Tabelle
1 -7 gemachten Installationshinsweise.

Die Systemplatine 15

Die nachfolgende Tabelle gibt Ihnen eine Übersicht über die möglichen
Speicherkonfigurationen (32 Bit) des Systems.

Bank 0 Bank 1 Total

SIMM-1 SIMM-2 SIMM-3 SIMM-4 Memory

4 MB

*

4 MB
4 MB 4 MB 4 MB 12 MB
4 MB 4 MB 8 MB 16 MB
4 MB 4 MB 16 MB 24 MB
4 MB 4 MB 32 MB 40 MB

8 MB* 8 MB

8 MB 8 MB 4 MB 20 MB
8 MB 8 MB 8 MB 24 MB
8 MB 8 MB 16 MB 32 MB
8 MB 8 MB 32 MB 48 MB

16 MB* 16 MB

16 MB 16 MB 4 MB 36 MB
16 MB 16 MB 8 MB 40 MB
16 MB 16 MB 16 MB 48 MB
16 MB 16 MB 32 MB 64 MB

32 MB* 32 MB

32 MB 32 MB 4 MB 68 MB
32 MB 32 MB 8 MB 72 MB
32 MB 32 MB 16 MB 80 MB
32 MB 32 MB 32 MB 96 MB

Tabelle 1-7 Speicherkonfigurationen (32 Bit)

*

Das Modul kann wahlweise in SIMM-2, SIMM-3, or SIMM-4 installiert werden.

16 Benutzerhandbuch

1.5.1Installation der SIMMs

In diesem Abschnitt wird die Installation eines SIMMs beschrieben. Bitte
beachten Sie die Vorschriften zur Vermeidung von elektrostastischen
Entladungen, die zur Beschädigung des Systems oder des zu installieren­den SIMMs führen können (siehe Abschnitt 1.2). Verfügen Sie nicht
über die nötige technische Ausrüstung, führen Sie vor Beginn der Arbei­ten zumindest einen Potentialausgleich an einem nicht lackierten Teil des
Computergehäuses durch. Beachten Sie weiterhin die richtige Bezeich­nung der SIMM-Sockel, die Sie dem Aufdruck auf der Systemplatine
entnehmen können.

Halten Sie sich bei der Aufrüstung des Speichers unbedingt
an die in Tabelle 1 -6 und Tabelle 1 -7 dargestellten
Konfigurationen, und wenden Sie bei der Installation keine
Gewalt an, da dieses zu einer Beschädigung der SIMM­Sockel oder der zu installierenden SIMMs führen kann.

Im folgenden wird die in Abbildung 1 -5 dargestellte Installation eines
SIMMs beschrieben:

1. Um eine Verpolung des SIMMs bei der Installation zu verhindern,
besitzt dieses eine Einkerbung, die in die entsprechende
Ausbuchtung des SIMM-Sockels paßt (siehe Abbildung 1 -5).

2. Wenn Sie die Einkerbung im SIMM auf die entsprechende
Ausbuchtung im SIMM-Sockel ausgerichtet haben, schieben Sie
das SIMM in einem 45°-Winkel in den Steckplatz. Achten Sie
darauf, daß das SIMM nicht verkantet, und vermeiden Sie jegliche
Gewalt.

3. Drücken Sie nun das SIMM vorsichtig nach oben gegen die Hal­teklemmen des SIMM-Sockels. Haben Sie das SIMM korrekt
ausgerichtet, müssen die Zentrierzapfen des Sockels in die
Bohrungen des SIMMs passen. Drücken Sie nun das SIMM so weit
nach oben, bis die Halteklammern einrasten und so einen sicheren
Halt des SIMMs gewährleisten (siehe dazu auch Abbildung 1 -5).

Die Systemplatine 17

5. Prüfen Sie, ob das SIMM fest in seinem Steckplatz sitzt, und
vergewissern Sie sich, daß beide Enden in die Halteklammern
eingerastet sind. Das SIMM muß sich jetzt in einem 90° Grad
Winkel zum Systemboard befinden.

Klem m e

Ö ffnu ng

Za pfe n

Abbildung 1-5 Installation eines SIMMs

18 Benutzerhandbuch

1.5.2Der Ausbau eines SIMMs

Bitte beachten Sie wieder die in Abschnitt 1.2 erwähnten Maßnahmen
zum Schutz elektronischer Bauelemente vor elektrostatischen Entladun­gen.

1. Drücken Sie die Halteklammern auf beiden Seiten des SIMMs nach
außen. Durch die Spannung der Federkontakte des SIMM-Sockels
wird das SIMM ein Stück aus der zum Systemboard rechtwinkligen
Lage gekippt.

2. Anschließend können Sie das SIMM vorsichtig aus dem SIMM­Sockel herausziehen.

Abbildung 1-6 Entfernen eines SIMMs

Bitte beachten Sie, daß zuerst die SIMMs von Speicherbank
1 und dann die von Speicherbank 0 entfernt werden
müssen.

Die Systemplatine 19

1.5.3Das System neu konfigurieren

Nach jeder Änderung der Speicherkonfiguration muß das System neu
konfiguriert werden. Dieses geschieht mit Hilfe des Setup-Programmes,
das ausführlich in Kapitel 2 beschrieben wird. Das Setup-Programm er­mittelt automatisch die neue Speichergröße und trägt den neuen Wert in
das CMOS-RAM ein. Im folgenden wird der Ablauf zur Neukonfigurati­on des Speichers kurz beschrieben:

· Starten Sie nach einer Änderung der Speicherkonfiguration das
System neu. Sie erhalten folgende Fehlermeldung:

Memory Size Mismatch

Diese zeigt an, daß die im CMOS-RAM gespeicherte
Speichergröße nicht mit der im System beim POST (Power On
Self Test) ermittelten Größe übereinstimmt.

· Rufen Sie das Setup-Programm durch Drücken der
Tastenkombination Strg-Alt-Esc auf.

· Eine Meldung erscheint, die auf eine falsche Speicherkonfiguration

hinweist.

Drücken Sie zweimal die Esc-Taste, um das Setup-Programm zu verlas­sen. Die neue Speichergröße wurde vom Setup-Programm automatisch in
das CMOS-RAM eingetragen. Das System führt nach Verlassen des Set­up-Programmes einen Neustart aus.

20 Benutzerhandbuch

1.6Installation der IDE-Festplatten

In diesem System können bis zu vier IDE-Geräte an zwei Kanälen ange­schlossen werden. Dazu befinden sich auf dem Systemboard zwei Ste­cker, an die jeweils maximal zwei IDE-Geräte angeschlossen werden
können (siehe Abbildung 1 -3).

Befolgen Sie bitte bei der Installation der IDE-Geräte die entsprechenden
Hinweise im Gehäusehandbuch. Der folgenden Tabelle können Sie die
Anschlüsse der IDE-Festplatten entnehmen.

IDE-Anschluß Master Slave
CN121: Kanal 1 Fixed Disk 0 Fixed Disk 1
CN111: Kanal 2 Fixed Disk 2 Fixed Disk 3

Tabelle 1-8 Konfiguration der IDE-Geräte

Die IDE-Festplatte, von der Sie das Betriebssystem starten
wollen, muß korrekt im Setup Programm (siehe Kapitel 2,
Security Setup, Tabelle 2-1) eingetragen sein.

1

Entnehmen Sie bitte die richtigen Anschlüsse Abbildung 1-3.

Die Systemplatine 21

1.7Installation einer Pentium-CPU

In diesem Abschnitt wird die Installation einer Pentium-CPU beschrie­ben. Bevor Sie mit der Installation beginnen, lesen Sie bitte diesen Ab­schnitt sorgfältig durch, und halten Sie sich bitte an die folgenden Instal­lationshinweise. Der ZIF-Mikroprozessorsockel erlaubt Ihnen die Instal­lation einer CPU ohne Werkzeug und Kraftaufwand. Bevor Sie jedoch
die CPU installieren, vergewissern Sie sich, daß das System ausgeschal­tet ist. Eine CPU installieren Sie wie folgt:

1. Schalten Sie das System aus.

2. Öffnen Sie das Gehäuse.

3. Stellen Sie den Sockelhebel senkrecht (s. Abbildung 1 -7, Schritt 1).

Sie sollten die nachfolgend beschriebenen Arbeiten einem
qualifizierten Techniker überlassen. Beachten Sie bitte
unbedingt die in Abschnitt 1.2 gemachten
Vorsichtsmaßnahmen zum Schutz elektronischer
Bauelemente vor elektrostatischen Entladungen.

Schritt 3

Schritt 2

Schritt 1

Loch für Pin 1

Abbildung 1-7 Installation einer Pentium-CPU in einen ZIF-

CPU-Sockel

22 Benutzerhandbuch

4. Achten Sie auf eine korrekte Ausrichtung der CPU. Die abgeflachte
Chipecke muß mit Pin 1 des Sockels übereinstimmen. Richten Sie die

Pins der CPU nach den Bohrungen des CPU-Sockels aus, und
drücken Sie dann die CPU vorsichtig in den Sockel hinein (siehe
Abbildung 1 -7, Schritt 2).

5. Drücken Sie den Sockelhebel herunter, um den Chip im Sockel zu
fixieren. Achten Sie darauf, daß der Hebel in der waagerechten
Endposition einrastet (siehe Abbildung 1 -7, Schritt 3)

6. Befestigen Sie den Kühlkörper auf der CPU so, wie es in Abbildung
1 -8 dargestellt ist. Achten Sie darauf, daß die Klammern des Kühl­körpers korrekt über die entsprechenden Haken des CPU-Sockels
greifen.

7. Schließen Sie den Lüfter auf dem Anschluß (CN18) des Systemboar­des an.

8. Nehmen Sie mit Hilfe von Tabelle 1 -2 die korrekten Einstellungen
für die installierte CPU vor.

Abbildung 1-8 Befestigen des CPU-Lüfters

Die Systemplatine 23

1.8Das System neu konfigurieren

Nach Installation einer neuen CPU muß das System sowohl mit den in
Tabelle 1 -2 beschriebenen Einstellungen als auch mit Hilfe des Setup­Programmes, das ausführlich in Kapitel 2 beschrieben wird, konfiguriert
werden. Das Setup-Programm ermittelt automatisch die neue CPU-Fre­quenz und trägt diese in das CMOS-RAM ein. Im folgenden wird der
Ablauf zur Neukonfiguration nach Installation der neuen CPU kurz be­schrieben:

· Nehmen Sie die korrekten Schaltereinstellungen gemäß Tabelle 1 -2
vor.

· Starten Sie das System neu. Sie erhalten folgende Fehlermeldung:

CPU Clock Mismatch

Diese zeigt an, daß die im CMOS-RAM gespeicherte CPU­Frequenz nicht mit der im System beim POST (Power On Self
Test) ermittelten Größe übereinstimmt.

· Rufen Sie das Setup-Programm durch Drücken der
Tastenkombination Strg-Alt-Esc auf.

· Eine Meldung erscheint, die auf eine falsche Konfiguration hinweist.

Drücken Sie zweimal die Esc-Taste, um das Setup-Programm zu verlas­sen. Die neue CPU-Frequenz wurde vom Setup-Programm automatisch
in das CMOS-RAM eingetragen. Das System führt nach Verlassen des
Setup-Programmes einen Neustart aus.

24 Benutzerhandbuch

1.9Installation von VGA-Speicher

Sie können den Grafikspeicher auf 2 MB erweitern. Eine größere Spei­cherkapazität ermöglicht eine höhere Auflösung bei einer größeren An­zahl von darstellbaren Farben, sofern dieses von den entsprechenden
Grafiktreibern unterstützt wird. Zur Aufrüstung des Grafikspeichers ste­hen auf der Systemplatine zwei Sockel zur Verfügung, die mit U39 und
U40 bezeichnet sind (siehe Abbildung 1 -9). In diese Sockel passen
zwei DRAM-Chips (256 K * 16, 60 ns EDO, SOJ).

Achten Sie bei der Installation auf eine korrekte
Ausrichtung von Pin 1 der Speicherbausteine mit der
abgeflachten Ecke des Chip-Sockels, so wie es in Abbildung
1 -9 dargestellt ist.

Abbildung 1-9 Installation von VGA-Speicher

Die Systemplatine 25

Pin 1

Abgeflachte

Ecke

1.10Das Power Management

Zur Senkung des Stromverbrauches wurde in diesem System ein Power
Management implementiert, das es gestattet, den Computer in vier unter­schiedliche stromsparende Betriebsarten zu schalten. Die Stromsparfunk­tionen dieses Systems können jedoch nur bei Einsatz einer Intel SL-En­hanced CPU oder einer anderen, den SMM (System Management Mode)
unterstützenden CPU genutzt werden.

Mit Hilfe zahlreicher Einstellungen, die im Setup-Programm vorgenom­men werden (siehe Kapitel 2), können die Stromsparfunktionen in Ab­hängigkeit unterschiedlicher Systemaktivitäten aktiviert oder deaktiviert
werden. Mit Systemaktivitäten sind hier die Zugriffe auf Systemkompo­nenten, wie zum Beispiel Eingaben auf Tastatur und Maus sowie Anfor­derungen an Festplatten, Grafikspeicher oder anderer Peripherie gemeint.
An dieser Stelle sei jedoch auf Kapitel 2 verwiesen, in dem die einzelnen
Einstellungen im Setup-Programm detailliert beschrieben werden. Hier
kann unter anderem das Zeitintervall festgelegt werden, nach dem das
System in eine stromsparende Betriebsart geschaltet werden soll und
durch welche Aktivität das System wieder in die normale Betriebsart ge­langen soll.

In den folgenden Abschnitten werden kurz die vier unterschiedlichen
stromsparenden Betriebsarten vorgestellt:

· Der Monitor Power Saving Mode,

· der IDE Hard Disk Standby Mode,

· der System Standby Mode sowie

· der System Suspend Mode.

26 Benutzerhandbuch

1.10.1Monitor Power Saving Mode

In der Betriebart Monitor Power Saving Mode können VESA-DPMS
kompatible VGA-Monitore in den Stromsparmodus geschaltet werden.
Die erforderlichen Einstellungen zu dieser Betriebsart entnehmen Sie bit­te Kapitel 2. Jegliche Video- oder I/O-Aktivität bringt das System zum
Normalbetrieb zurück.

1.10.2IDE Hard Disk Standby Mode

In der Betriebsart IDE Hard Disk Standby Mode können Sie den Strom­verbrauch während des Betriebes vorübergehend senken, wenn in Ihrem
System eine ATA-kompatible IDE-Festplatte installiert ist. Nach dem im
Setup-Programm festgelegten Zeitintervall (siehe Kapitel 2) wird die
Festplatte in eine stromsparende Betriebsart geschaltet (Spindle Motor
off). Ein Zugriff auf die Festplatte schaltet die Festplatte wieder in die
normale Betriebsart zurück. Warten Sie bitte mit Tastatureingaben, bis
die Festplatte wieder in ihre normale Betriebsart zurückgekehrt ist. Die­ses dauert ca. 3 - 5 Sekunden und hängt von der Zeit ab, die Ihre Fest­platte zum Hochlaufen benötigt.

1.10.3System Standby Mode

Die Betriebsart System Standby Mode ermöglicht eine schnelle Rückkehr
zum Normalbetrieb und gleichzeitig eine Senkung des Stromverbrau­ches. Neben der Festplatte wird auch der VESA-DPMS kompatible Mo­nitor in den Stromsparmodus geschaltet. Wenn das System in den Sys­tem Standby Mode geschaltet wird, fängt die Turboanzeige auf der Vor­derseite an zu blinken, wenn sie gemäß Abbildung 1-4 an den Green
Mode LED Anschluß angeschlossen ist. Jede Maus- bzw. Tastatureinga­be oder I/O-Aktivität schaltet das System in den Normalbetrieb zurück.
Bitte geben Sie der Festplatte genügend Zeit zum Hochlaufen (ca. 3 - 5
Sekunden).

Die Systemplatine 27

1.10.4Suspend Mode

In dieser Betriebsart ist der Stromverbrauch des Systems am geringsten.
Neben der Festplatte und dem VESA-DPMS kompatiblen Monitor wird
auch der Stromverbrauch der CPU reduziert, indem der CPU-Takt herun­tergeschaltet wird. Im Gegensatz zu dem System Standby Mode benötigt
das System jedoch etwas länger, um wieder zum Normalbetrieb zurück­zukehren.

In den Suspend Mode schaltet das System, wenn entweder das im Setup­Programm eingestellte Zeitintervall (siehe Kapitel 2) überschritten ist
oder wenn die Suspend/Resume-Taste (Reset-Taste) betätigt wird. Wie
die Reset-Taste als Suspend/Resume-Taste konfiguriert wird, erfahren
Sie in dem Abschnitt 1.3 weiter vorn in diesem Kapitel.

Befindet sich das System im Suspend Mode, blinkt die Turboanzeige auf
der Vorderseite etwas langsamer als im System Standby Mode. Jede
Maus- bzw. Tastaturbetätigung, I/O-Aktivität oder Betätigung des Sus­pend-/Resume-Schalters schaltet das System wieder in die normale Be­triebsart zurück.

1.10.5Übersicht über die Betriebsarten

Die folgende Tabelle faßt noch einmal alle in diesem System implemen­tierten stromsparenden Betriebsarten zusammen.

Monitor
Power­Saving Mode

IDE Fixed
Disk Standby
Mode

System
Standby
Mode

System
Suspend Mode

Monitorbetriebs­art

V-sync off normal V-sync off

H-sync off

V-sync off
H-sync off

IDE-Festplatten­Betriebsart

normal Festplatten-

motor aus

Festplatten­motor aus

Festplatten­motor aus

CPU-Status normal normal normal CPU-Takt

gestoppt

Schalten in den
Stronsparmodus
wenn

Zeitintervall
verstrichen
(1 - 15 Min)

Zeitintervall
verstrichen
(1 - 15 Min)

Zeitintervall
verstrichen
(2 - 120 Min)

Zeitintervall
verstrichen
(2 - 120 min)
oder Suspend­Taste gedrückt

Rückkehr in die
normale

I/O-Aktivität Festplatten- I/O-Aktivität I/O-Aktivität

28 Benutzerhandbuch

Betriebsart bei zugriff

Rückkehr in die
normale
Betriebs-art
dauert ca.

3 - 5 Sek. 3 - 5 Sek. 7 - 10 Sek. 7 - 10 Sek.

Tabelle 1-9 Stromsparende Betriebsarten

Beim Einsatz als LAN-Workstation dürfen Sie nicht den
Suspend Mode aktivieren, da sonst nicht mehr auf LAN­Anfragen reagiert werden kann.

.

1.11 Advanced Power Management (APM)

Dieses System unterstützt den APM-Standard (Advanced Power Ma­nagement), der von Microsoft und Intel spezifiziert wurde. Eine wach­sende Anzahl von Software unterstützt das Advanced Power Manage­ment. Um die APM-Funktion unter Windows zu benutzen, führen Sie
das Setup-Programm von Windows aus. Wechseln Sie dazu unter DOS
in das Windows-Verzeichnis und rufen das Windows-Setup-Programm
auf. Wählen Sie als System MS-DOS-System mit APM aus. Weitere In­formationen finden Sie im Windows-Benutzerhandbuch.

Unter DOS werden die APM-Funktion aktiviert, indem die Befehlszeile
DEVICE=C:\DOS\POWER.EXE in die Datei CONFIG.SYS eingetra­gen wird. Nähere Informationen über POWER.EXE erhalten Sie im MS­DOS Benutzerhandbuch oder durch Eingabe von POWER /?.

Haben Sie die Stromsparfunktionen im Setup aktiviert, ohne
APM unter DOS oder Windows zu installieren, zeigt das
System nicht die richtige Uhrzeit und das Datum an,
nachdem es vom System Standby oder Suspend Mode
wieder zum Normalbetrieb zurückgekehrt ist. Um die
Uhrzeit und das Datum zu aktualisieren, müssen Sie das
System erneut starten. Durch die Installation des Advanced
Power Managements vermeiden Sie dieses Problem.

Die Systemplatine 29

In Windows 95 sind die Funktionen für das APM bereits
implementiert. Nähere Informationen hierzu entnehmen Sie
bitte der Windows 95 Online-Hilfe unter dem Begriff
‘Power-Management’ und dem Thema ‘Einschalten der
Unterstützung für das Power Management’.

1.12VESA-DPMS-Betriebsarten

Zur Steuerung der unterschiedlichen stromsparenden Betriebsarten wur­de von der Video Electronics Standard Association (VESA) ein Stan-
dard geschaffen, der festlegt, wie die unterschiedlichen stromsparenden
Betriebsarten eines Monitors über die vertikalen und horizontalen Syn­chronisationssignale gesteuert werden. Dieser Standard heißt Display
Power Management Signaling oder kurz DPMS. Die nachfolgende Ta-
belle gibt eine Übersicht über die verschiedenen VESA DPMS-Betriebs­arten.

H-Sync V-Sync Betriebsart Funktion

Aus Aus Aus aus
Ein Aus Suspend stromsparend
Aus Ein Standby kein Bild
Ein Ein Ein Normalbetrieb

Tabelle 1-10 VESA DPMS-Betriebsarten

In Windows 95 sind bereits Funktionen implementiert, um
Monitore, die die ‘Energy-Star’-Richtlinien unterstützen,
in eine stromsparende Betriebsart zu schalten. Nähere
Informationen entnehmen Sie bitte der Windows 95
Online-Hilfe unter dem Begriff ‘Energy-Star-Richtlinien’
und dem Thema ‘So aktivieren Sie das automatische

30 Benutzerhandbuch

Ausschalten des Bildschirms’.

Die Systemplatine 31

K a p i t e l 2

2Die Konfiguration des Systems

Das System wird mit dem integrierten Setup-Programm konfiguriert.
Normalerweise ist das System bereits vom Hersteller oder Händler rich­tig eingestellt worden. Sie brauchen beim Start des Systems das Setup­Programm nicht auszuführen, es sei denn, Sie möchten

. zusätzlichen Speicher in dem System installieren,
. ein Laufwerk hinzufügen oder entfernen,
. den Typ der Grafikkarte ändern,
. das Kennwort und die Sicherheitsfunktionen ändern,
. eine CPU mit einer anderen Taktfrequenz installieren,
. den Cachespeicher konfigurieren,
. die oberen 1 MB des Systemspeichers reservieren oder
. das Datum und die Uhrzeit einstellen.

Sie müssen das Setup-Programm außerdem ausführen, wenn das System
während des Systemstarts einen Konflikt zwischen den Systemeinstellun­gen und der installierten Hardware erkennt. Dieses wird Ihnen durch die
Meldung Equipment Configuration Error während des Sys­temstarts angezeigt.

Das Setup-Programm speichert die Konfigurationswerte in dem batterie­gepufferten, nichtflüchtigen Speicher, der als CMOS RAM bezeichnet
wird. Dieser Speicher gehört nicht zum System-RAM (Hauptspeicher).

Erhalten Sie wiederholt die Meldung "Equipment Confi­guration Error", lassen Sie bitte die interne Batterie für
das CMOS-RAM des Rechners überprüfen. In dem
CMOS-RAM werden die Konfigurationswerte mit Hilfe
der integrierten Batterie gespeichert.

Die Konfiguration des Systems 1

2.1Das Setup-Programm aufrufen

Das Setup-Programm rufen Sie durch Betätigen der Tastenkombination
STRG-Alt-Esc auf.

Beachten Sie bitte, daß Sie das Setup-Programm nur beim
Systemstart während der Bildschirmmeldung

Press CTRL+ALT+ESC To Enter Setup ...

ausführen können. Nach Beenden des Setup-Programmes
führt das System automatisch einen Neustart aus.

Die folgende Abbildung zeigt das Hauptmenü des Setup-Programmes.
Mit den Pfeiltasten ¯ können Sie eines der in den folgenden Abschnit­ten beschriebenen Untermenüs auswählen. Bestätigen Sie Ihre Auswahl
mit der Eingabetaste.

BIOS Utility

Basic System Configuration

Advanced System Configuration

Power Saving Configuration

System Security

PnP/PCI System Configuration

Load Setup Default Settings

¯ = Move Highlight Bar, ¬ = Select, Esc = Exit and Reboot

Bevor Sie Systemeinstellungen verändern, sollten Sie diese
abschreiben und an einem sicheren Ort, z.B. in diesem
Handbuch, ablegen. Sollte einmal die Batterie ausfallen
oder das CMOS-RAM beschädigt werden, dann können
Sie jederzeit auf diese Werte zurückgreifen.

2 Benutzerhandbuch

2.2Basic System Configuration

Die folgende Abbildung zeigt Seite 1 der Basic System Confi­guration.

Basic System Configuration Page 1/2

Date -----------------------------------[10/17/96]
Time -----------------------------------[09:52:25]
Diskette Drive A -----------------------[1.44 MB, 3.5-inch]
Diskette Drive B -----------------------[ None ]

Cylinder Head Sector
IDE Drive 0 (116 MB)----[User] 762 8 39
IDE Drive 1 ( 0 MB)----[Auto]
IDE Drive 2 ------------[None]
IDE Drive 3 ------------[None]

Total Memory-----------------------------[ 16] MB

¯ = Move Highlight Bar, ® ¬ = Change Setting

PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

Die Befehlszeile am unteren Bildschirmrand erläutert die Tasten zur Be­dienung des Setup-Programmes. Zur Verfügung stehen

. die Pfeiltasten ¯ zur Positionierung der Markierung auf das

gewünschte Eingabefeld,

. die Pfeiltasten ß à zum Verändern der Konfigurationswerte,
. die Tasten Bildâ (PgDn) und Bildá (PgUp) zum Blättern

zwischen den Bildschirmseiten,

. die F1-Taste zur Anzeige der Online-Hilfe (Auf dem Bildschirm

wird ein Fenster mit einer kurzen, englischen Beschreibung des
zuletzt angewählten Eingabefeldes dargestellt. Die Hilfe ist leider
nicht immer vollständig. Daher ist dieses Kapitel als Ersatz hierfür
zu betrachten.) sowie

. die Esc-Taste zum Verlassen der Grundkonfiguration.

Die folgenden Abschnitte erläutern alle möglichen Einstellungen, die in
der Grundkonfiguration vorgenommen werden können.

Die Konfiguration des Systems 3

2.2.1Die Systemuhr

Mit diesen Parametern können Sie die im System integrierte Uhr einstel­len.

Date --------------------- [DD/MM/YY]

Time --------------------- [HH:MM:SS]

Um das Datum einzustellen, positionieren Sie die Markierung auf das
Eingabefeld von Date. Mit den Pfeiltasten ß oder à wird die Einstel­lung verändert. Gültige Werte für Monat, Tag und Jahr sind:

Parameter gültige Werte Beschreibung

MM 01 bis 12 Monat

DD 01 bis 31 Tag

YY 00 bis 99 Jahr

Zum Ändern der Uhrzeit wird die Markierung auf das Eingabefeld Time
positioniert. Mit den Pfeiltasten ß oder à wird die Einstellung verän-
dert. Gültige Werte für Stunde, Minute und Sekunde sind:

Parameter gültige Werte Beschreibung

HH 00 bis 23 Stunde

MM 00 bis 59 Minute

SS 00 bis 59 Sekunde

Die Einstellung des Datums und der Uhrzeit brauchen Sie
nur einmal durchzuführen. Solange die interne Batterie
die nötige Spannung aufweist, zeigt die Systemuhr das
richtige Datum und die richtige Uhrzeit an.

4 Benutzerhandbuch

2.2.2Konfiguration der Diskettenlaufwerke

Zur Konfiguration des ersten Diskettenlaufwerkes (Laufwerk A:) aktivie­ren Sie das Eingabefeld Diskette Drive A, zur Konfiguration ei­nes zweiten Laufwerkes, sofern vorhanden, aktivieren Sie das Eingabe­feld Diskette Drive B.

Diskette Drive A ---------- [Kapazität,Format]

Diskette Drive B ---------- [Kapazität,Format]

Die sechs möglichen Einstellungen, die sowohl für Laufwerk A als auch
für Laufwerk B gelten, sind nachstehend aufgelistet. Die Pfeiltasten ß
oder à dienen der Einstellung des korrekten Wertes.

Kapazität, Format Beschreibung

Not Present Ausgewähltes Laufwerk ist nicht vorhanden.

360 KB, 5.25 inch 5.25“-Diskettenlaufwerk, Kapazität 360 KB

1.2 MB, 5.25 inch 5.25“-Diskettenlaufwerk, Kapazität 1.2 MB

720 KB, 3.5 inch 3.5“-Diskettenlaufwerk, Kapazität 720 KB

1.44 MB, 3.5 inch 3.5“-Diskettenlaufwerk, Kapazität 1.44 MB

2.88 MB, 3.5 inch 3.5“-Diskettenlaufwerk, Kapazität 2.88 MB

Die Konfiguration des Systems 5

2.2.3Konfiguration der IDE-Festplattenlaufwerke

Um die folgenden Einstellungen vorzunehmen, muß der Typ der Fest­platte bekannt sein. Der im Setup eingestellte Festplattentyp teilt dem
System die Plattenparameter mit.

2.2.3.1 Festlegen des Festplattentypes

Zur Konfiguration des ersten IDE-Festplattenlaufwerkes (Laufwerk C:)
ist das Eingabefeld von Hard Disk 0, zur Konfiguration des zweiten
IDE-Laufwerkes (Laufwerk D:) ist das Eingabefeld von Hard Disk 1
zu aktivieren:

Cylinder Head Sector

Hard Disk 0 (xx MB).. . .[Type] xx xx xx

Hard Disk 1 (xx MB).. . .[Type] xx xx xx

Zur Einstellung eines Typs benutzen Sie bitte die Tasten ß oder à. Gül­tige Werte für Type sind:

Type Beschreibung

None Ausgewähltes Laufwerk ist nicht vorhanden.

User Die Festplattenparameter (Zylinder, Köpfe und Sektoren)

können vom Anwender direkt eingegeben werden (siehe
Abschnitt 2.2.3.2).

Auto Der Festplattentyp wird beim POST automatisch ermittelt

(siehe Abschnitt 2.2.3.3).

6 Benutzerhandbuch

2.2.3.2Der Festplattentyp User

In einigen Fällen kann es sein, daß nicht den Festplattentyp Auto (siehe
Abschnitt 2.2.3.3) verwenden können. Sie müssen z.B. den Typ User
wählen, wenn Ihre Festplatte auf einem anderen System mit Plattenpara­metern eingerichtet wurde, die nicht den physikalischen Plattenparame­tern entsprechen. Gehen Sie bitte wie folgt vor:

1. Wählen Sie als Parameter den Festplattentyp User aus.

2. Drücken Sie die Eingabetaste. Sie gelangen nun in das Eingabefeld
Cylinder. Geben Sie die von Ihnen gewünschten Festplattenpara­meter ein.

3. Nachdem Sie alle Parameter eingegeben haben, verlassen Sie mit der
ESC-Teste den Eingabemodus.

4. Verlassen Sie dann das Setup-Programm, und speichern Sie die Än-

derungen ab (siehe Abschnitt 2.11).

2.2.3.3Der Festplattentyp Auto

Sind Ihnen die Plattenparameter der Festplatte nicht bekannt, so können
Sie die Plattenparameter vom Setup-Programm während des Power On
Self Tests (POST1) automatisch ermitteln lassen. Gehen Sie dazu bitte
wie folgt vor:

1. Wählen Sie als Parameter den Festplattentyp Auto aus.

2. Verlassen Sie dann das Setup-Programm, und speichern Sie die Än­derungen ab (siehe Abschnitt 2.11).

3. Nach dem Systemstart rufen Sie erneut das Setup-Programm auf, das
Ihnen dann die Festplattenparameter in der Basic System
Configuration anzeigt.

1

Während des Power On Self Tests wird vom System eine Selbstdiagnose und
eine Initialisierung der Systemkomponenten vorgenommen.

Die Konfiguration des Systems 7

4. Um zu vermeiden, daß die Plattenparameter bei jedem Systemstart
erneut ermittelt werden, können Sie, nachdem die Plattenparame­ter automatisch ermittelt worden sind, den Festplattentyp von
Auto auf User ändern. Die ermittelten Festplattenparameter
werden automatisch übernommen.

5. Verlassen Sie dann das Setup-Programm, und speichern Sie die Än-

derungen ab (siehe Abschnitt 2.11).

2.2.4Total Memory (RAM)

Das System ermittelt die Größe des installierten Speichers automatisch
und speichert den entsprechenden Wert im CMOS-RAM. Dieser Wert
wird nur angezeigt und kann vom Anwender nicht geändert werden.
Wird die Speicherkonfiguration verändert, so aktualisiert das System au ­tomatisch bei Aufruf des Setup-Programmes den Wert Total Memo-
ry und zeigt die neue Speichergröße an. Beachten Sie dazu auch Ab­schnitt 1.9 dieses Handbuches.

Total Memory------------------[ 16] MB

8 Benutzerhandbuch

Folgende Abbildung zeigt Seite 2 der Basic Configuration:

Basic System Configuration Page 2/2

Enhanced IDE Features
Hard Disk Block Mode-------------------[Enabled ]
Advanced PIO Mode ---------------------[Disabled]
Hard Disk Size > 504 MB----------------[Disabled]
Hard Disk 32 Bit Access----------------[Disabled]

Large Memory Support Mode ---------------[Normal ]
Num Lock After Boot ---------------------[Enabled ]
Memory Test -----------------------------[Disabled]
Auto Configuration Mode------------------[Enabled ]
Quiet Boot Mode--------------------------[Enabled ]
Configuration Table----------------------[Disabled]

¯ = Move Highlight Bar, ® ¬ = Change Setting

PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

2.2.5Enhanced IDE Features

Unter diesem Punkt können Sie die Enhanced IDE Features (optional),
die vom BIOS unterstützt werden, ein- bzw. ausschalten. Vergewissern
Sie sich, daß die von Ihnen eingestellten Features auch von der installier­ten Festplatte unterstützt werden. Nähere Informationen entnehmen Sie
bitte den Unterlagen Ihrer Festplatte.

2.2.5.1Hard Disk Block Mode

Enabled Schaltet den Multi-Sektor-Übertragungsmodus ein. Hier-

mit kann der Datendurchsatz zur Festplatte erhöht werden,
da in dieser Betriebsart mehrere Sektoren auf einmal über­tragen werden können. Die Festplatte muß dazu allerdings
diesen Modus unterstützen

Disabled Schaltet den Multi-Sektor-Übertragungsmodus aus.

Die Konfiguration des Systems 9

2.2.5.2Advanced PIO Mode

Enabled Die schnelle Datenübertragung im PIO Mode 3 (4) zwi-

schen Festplatte und System wird unterstützt. Die Betriebs­art PIO Mode 3 (4) ermöglicht eine waitstate-freie und da­mit schnelle Datenübertragung zwischen System und Fest­platte. Diese Betriebsart wird allerdings nur von Enhanced
IDE-Festplatten unterstützt.

Disabled Die Übertragung im PIO Mode 3 (4) wird nicht unterstützt.

2.2.5.3Hard Disk Size > 504MB

Enabled Enhanced IDE-Festplatten größer als 504 MB werden un-

terstützt. Diese Einstellung funktioniert nur unter DOS­und Windows 3.X. Bei Aktivierung können Sie eine Fest­platte mit einer Kapazität größer als 528 MB benutzen.
Dies wird durch den LBA-Mode (LBA = Logical Block
Address) ermöglicht. Bei anderen Betriebssystemen muß
dieser Parameter auf Disabled gesetzt werden.

Disabled Enhanced IDE-Festplatten größer als 504 MB werden

nicht unterstützt.

2.2.5.4Hard Disk 32 Bit Access

Enabled Wird dieser Parameter eingeschaltet, so erhöht sich die

Systemleistung durch Aktivierung des 32 Bit-Fest-platten­zugriffes. Dieses EIDE-Feature ist nur unter DOS, Win­dows 3.x, Windows 95 und Novell Netware wirksam.

Disabled Der 32 Bit-Festplattenzugriff ist ausgeschaltet.

2.2.6Large Memory Support Mode

Dieser Parameter aktiviert die Unterstützung von mehr als 64 MB Erwei­terungsspeicher. Setzen Sie diesen Parameter auf Advanced, wenn Sie
Windows NT 3.1 einsetzen und 64 MB (oder mehr) Arbeitsspeicher in­stalliert haben, anderenfalls auf Normal (Voreinstellung).

10 Benutzerhandbuch

2.2.7Num Lock After Boot

Hiermit kann die Funktion der NUM-Lock-Taste des Keyboards beim
Systemstart voreingestellt werden.

2.2.8Memory Test

Enabled Während des Selbsttests beim Systemstart (POST = Pow-

er-On-Self-Test) führt das System einen Speichertest
durch.

Disabled Der Speichertest wird umgangen.

Diese Einstellung ist nur konfigurierbar wenn der Fast Boot Mode
ausgeschaltet ist.

2.2.9Auto Configuration Mode

Enabled Der Auto Configuration Mode ist eingeschaltet. Aktivieren

Sie diesen Modus, wenn Sie die Festplattenparameter und
die Konfiguration der integrierten Schnittstellen nicht ken­nen. Bei Aktivierung wird das System automatisch konfi­guriert, der Festplattentyp auf Auto gestellt und das Sys­tem- und Video-ROM in das Shadow RAM kopiert.

Beachten Sie aber, daß Sie in diesem Modus nicht alle Sys­temeinstellungen selbst vornehmen können.

Disabled Der Auto Configuration Mode ist ausgeschaltet. Alle Sys-

temeinstellungen können individuell eingestellt werden.

Beachten Sie bitte, daß Sie bei Aktivierung des Auto
Configuration Modus und des Fast Boot Modus nicht alle

Systemeinstellungen selbst vornehmen können.

Die Konfiguration des Systems 11

2.2.10Quiet Boot Mode

Enabled Beim Systemstart schaltet das BIOS das System in den

Grafikmodus und zeigt währenddessen nur das Erken­nungslogo auf dem Bildschirm an. Es werden keine Status­meldungen während der Initialisierung des Systems ange­zeigt. Tritt während des Systemstarts ein Fehler auf, wird
das System in den Textmodus geschaltet.

Disabled Das System befindet sich während des Systemstarts in

dem Textmodus. Alle Statusmeldungen der Systeminitiali­sierung werden angezeigt.

Sie können mit Hilfe der Taste F9 auch nachträglich in den
Textmodus umschalten. Drücken Sie diese Taste kurz nach
Initialisierung der Tastatur. Die Initialisierung wird Ihnen
durch einen kurzen Piepston angezeigt.

2.2.11Configuration Table

Enabled Nach dem Power On Self Test (POST) zeigt das BIOS Ih-

nen eine Übersicht über die im System vorgefundene Kon­figuration in Form einer Tabelle, in der alle initialisierten
Komponenten aufgeführt sind.

Disabled Die vom BIOS ermittelte Konfiguration wird nicht ange-

zeigt.

Die folgende Abbildung zeigt eine Konfiguration, wie sie vom BIOS
nach dem Selbsttest, aber noch vor dem Laden des Betriebssystems, an­gezeigt wird.

12 Benutzerhandbuch

CPU ID : Pentium
CPU Clock : 133 MHz
Math Coprocessor:Installed
IDE Drive 0 : xxx MB
IDE Drive 1 : xxx MB
IDE Drive 2 : xxx MB
IDE Drive 3 : xxx MB
Diskette Drive A: xx-MB, xx-inch
Diskette Drive B: None

Base Memory: : xxx KB
Extended Memory: xxxx KB
Shadow RAM : xxx KB
Internal Cache : xxx KB, Enabled
External Cache : xxx KB, Enabled
Serial Port(s) : 3F8h, 2F8h
Parallel Port : 378h
Pointing Device: Installed
ECC/Parity Mode: Disabled

Die Konfiguration des Systems 13

2.3Advanced System Configuration

Die Einstellungen der Advanced System Configuration die­nen der Konfiguration von Systemfunktionen. Wählen Sie im Hauptme­nü die Option Advanced System Configuration, erscheint fol­gender Bildschirm:

Advanced System Configuration Page 1/1

Internal Cache (CPU Cache) ------- [Enabled]
External Cache ------------------- [Enabled]
Cache Scheme ----------------- [ Write Back ]

ECC/Parity Mode Selection -------- [Disabled]
Memory at 15MB-16MB Reserved for - [System] Use

USB Host Controller2 ------------- [NO ]

¯ = Move Highlight Bar, ® ¬ = Change Setting

PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

Das Eintragen falscher Werte in der Advanced System
Configuration kann schwerwiegende Systemstörungen zur
Folge haben. Änderungen an den Einstellungen sollten nur
vom qualifizierten Servicetechniker vorgenommen werden!

Die abgebildeten Einstellungen müssen nicht
notwendigerweise mit denen Ihrer Maschine
übereinstimmen.

Die Standardeinstellungen sind die Werte, die im System-BIOS-ROM
gespeichert wurden. Diese Voreinstellungen können durch ‘Load Setup
Default Settings’ wieder geladen werden.

2

Der USB-Port ist optional.

14 Benutzerhandbuch

2.3.1Internal Cache (CPU Cache)

Der Prozessor besitzt einen integrierten Cache (First Level Cache). Der
Cache kann mit dieser Einstellung ein- oder ausgeschaltet werden. Die
Standardeinstellung ist Enabled (eingeschaltet).

Enabled Der First Level Cache ist eingeschaltet.

Disabled Der First Level Cache ist ausgeschaltet.

Diese Einstellung ist nur konfigurierbar, wenn die Parameter Fast
Boot Mode und Auto Configuration Mode ausgeschaltet

sind.

2.3.2External Cache (Second Level Cache)

Das System besitzt optional einen auf dem Systemboard integrierten
Pipelined Burst Second-Level-Cache (256 KB). Dieser kann bei Bedarf
eingeschaltet (Enabled) oder ausgeschaltet (Disabled) werden.

Enabled Der Second Level Cache ist eingeschaltet.

Disabled Der Second Level Cache ist ausgeschaltet.

Diese Einstellung ist nur konfigurierbar, wenn die Parameter Fast
Boot Mode und Auto Configuration Mode ausgeschaltet

(Disabled) sind.

Die Konfiguration des Systems 15

2.3.3Cache Scheme

Der integrierte Cache-Kontroller arbeitet in der Betriebsart Write-Back.
Diese Einstellung ist nicht konfigurierbar.

Write-Back Der Second-Level-Cache arbeitet in der Betriebsart

Write-Back, die im allgemeinen Performancevortei­le gegenüber der Betriebsart Write-Through bietet,
denn bei einem Schreibzugriff des Prozessors auf
einen Eintrag im Cache wird nur dieser und nicht
auch der dazugehörige Hauptspeichereintrag verän­dert. Der Hauptspeichereintrag wird erst dann aktu­alisiert, wenn der Cacheeintrag mit einem anderen
Datum aus dem Hauptspeicher überschrieben wer­den soll.

Write-Through3In dieser Betriebsart aktualisiert der Cache-Kontrol-

ler bei jedem Schreibzugriff auf ein Datum sowohl
den Cache als auch den sehr viel langsameren
Hauptspeicher.

3

Wird nicht mehr unterstützt

16 Benutzerhandbuch

2.3.4ECC/Parity Mode Selection

Mit diesem Parameter können Sie die Paritätsprüfung des Arbeitsspei­chers aktivieren bzw. deaktivieren.

ECC Die Fehlerkorrektur ist eingeschaltet (Einzelbitfehler wer-

den erkannt und korrigiert, Mehrbitfehler werden erkannt,
jedoch nicht korriegiert). Sie können diese Einstellung je­doch nur dann wählen, wenn Sie ausschließlich SIMMs
mit Parität einsetzen. Anderenfalls erhalten Sie eine Feh­lermeldung über einen Paritätsfehler ‘RAM Parity Error:
Press ESC to turn off NMI or other key to reboot’.

Parity Die Paritätsprüfung ist eingeschaltet. Sie können diese Ein-

stellung jedoch nur dann wählen, wenn Sie ausschließlich
SIMMs mit Parität einsetzen. Anderenfalls erhalten Sie
eine Fehlermeldung über einen Paritätsfehler ‘RAM Parity
Error: Press ESC to turn off NMI or other key to reboot’.

Disabled Wählen Sie diese Einstellung, wenn Sie die Paritätsprü-

fung ausschalten wollen. Diese Einstellung ist zwingend
bei Einsatz von SIMMs ohne Parität notwendig.

2.3.5Memory at 15MB-16MB Reserved for

Add-On-Card Um Speicheradressenkonflikte zwischen dem System

und Erweiterungskarten, die ihren Speicher in das 15.
MB des Hauptspeichers einblenden, zu verhindern,
können Sie diesen Speicherbereich für eine Erweite­rungskarte reservieren.

System Der Speicherbereich wird vom System belegt.

2.4USB Host Controller

Mit diesem Parameter aktivieren oder deaktivieren Sie den optionalen
USB-Host-Controller.

Enabled USB-Port ist eingeschaltet.

Disabled USB-Port ist ausgeschaltet.

Die Konfiguration des Systems 17

2.5Power Saving Configuration

Die folgende Abbildung zeigt die erste Seite des Power Saving
Configuration Menüs. Hier können Sie die Stromsparmechanis-

men Ihres Systems konfigurieren.

Power Saving Configuration Page 1/1

Power Management Mode ---------- [Enabled]
Monitor Power Saving Timer -----[Off]
IDE Hard Disk Standby Timer ----[15] Minutes
System Standby Timer -----------[20] Minutes
System Suspend Timer -----------[20] Minutes

Monitored Activities
IRQ 2/IRQ 9-- - -[Disabled] DRQ 0--------[Enabled ]
IRQ 3--------- -[Disabled] DRQ 1--------[Disabled]
IRQ 4--------- -[Disabled] DRQ 3--------[Disabled]
IRQ 5--------- -[Disabled] DRQ 5--------[Disabled]
IRQ 7--------- -[Disabled] DRQ 6--------[Disabled ]
IRQ 10-------- -[Disabled] DRQ 7--------[Disabled ]
IRQ 11-------- -[Disabled]
IRQ 12-------- -[Enabled]
IRQ 15-------- -[Enabled]

¯ = Move Highlight Bar, ® ¬ = Change Setting

PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

2.5.1Power Management Mode

Mit diesem Parameter werden die in diesem System implementierten
Stromsparmechanismen aktiviert. Die Stromsparfunktionen sind detail­liert in Kapitel 1 beschrieben.

Enabled Die Stromsparmechanismen sind eingeschaltet und können

konfiguriert werden.

Disabled Die Stromsparfunktionen sind ausgeschaltet.

18 Benutzerhandbuch

2.5.2Monitor Power Saving Timer

Diese Funktion schaltet einen VESA-DPMS-kompatiblen Monitor in den
Stromsparmodus. Bei jeder Tastatur- oder Mausaktivität nimmt der Mo­nitor den Normalbetrieb wieder auf.

Monitor Power Saving Timer ---

[1/2/3/4.../15 min]

In Windows 95 sind bereits Funktionen implementiert, um
Monitore, die die ‘Energy-Star’-Richtlinien unterstützen, in
eine stromsparende Betriebsart zu schalten. Nähere
Informationen entnehmen Sie bitte der Windows 95 Online­Hilfe unter dem Begriff ‘Energy-Star-Richtlinien’ und dem
Thema ‘So aktivieren Sie das automatische Ausschalten des
Bildschirms’.

2.5.3IDE Hard Disk Standby Timer

Ist diese Funktion aktiviert, wird die Festplatte in den Standby-Modus
geschaltet, wenn 1 ... 15 Minuten lang kein Zugriff mehr auf diese er­folgte. Wird wieder auf die Festplatte zugegriffen, geben Sie ihr 3 ... 5
Sekunden Zeit (je nach installierter Festplatte), um wieder zum normalen
Betrieb zurückzukehren. Setzen Sie diese Funktion auf Off, wenn Ihre
Festplatte diese Funktion nicht unterstützt oder wenn Sie verhindern wol­len, daß die Festplatte in den Bereitschaftsmodus geschaltet wird.

IDE Hard Disk Standby Timer ---[1/2/3/4/...../15min]

Die Konfiguration des Systems 19

2.5.4System Standby Timer

Diese Funktion schaltet Ihr System in den Stromsparmodus. In diesem
Modus werden nach dem festgelegten Zeitabschnitt die Festplatte in den
Standby-Modus und der VESA-DPMS-kompatible Monitor in den
Stromsparmodus geschaltet. Bei der ersten Tastatur- oder Mausaktivität
nimmt das System den Normalbetrieb wieder auf.

System Standby Timer -----[2/5/10/15/20/30/..../120min]

2.5.5System Suspend Timer

Im System Suspend Mode ist die Stromaufnahme am geringsten. In die­sem Modus werden nach dem festgelegten Zeitabschnitt die Festplatte in
den Standby-Modus und der VESA-DPMS-kompatible Monitor in den
Stromsparmodus geschaltet sowie der CPU-Takt verringert. Damit das
System wieder normal arbeitet, brauchen Sie nur die Tastatur oder die
Maus zu betätigen bzw. die Suspend/Resume-Taste zu drücken, wenn
Sie die Reset-Taste entsprechend der Jumpertabelle als Suspend/Resume­Button konfiguriert haben.

System Suspend Timer -----[2/5/10/15/20/30/..../120min]

Bei Systemen, die in Netzwerken arbeiten, empfehlen wir
ausdrücklich, den Suspend Mode nicht zu aktivieren.

In Windows 95 sind bereits Stromsparfunktionen
implementiert. Den Suspend-Mode aktivieren Sie unter
Windows 95 z.B. über den ‘Start’-Button und die Auswahl
‘Standby’. Nähere Informationen entnehmen Sie bitte der
Windows 95 Online-Hilfe.

20 Benutzerhandbuch

2.5.6Monitored Activities

Diese Parameter erlauben Ihnen, die Interrupts oder DMA-Kanäle auszu­wählen, die eine Aktivierung des Systems aus dem Stromsparmodus aus­lösen sollen.

Setzen Sie zum Beispiel IRQ3 auf Enabled, so wird vom System der
Interrupt Nr. 3 überwacht. Wird eine Aktivität auf diesem Interruptkanal
beobachtet, so erwacht das System aus dem Stromsparmodus.

Die Konfiguration des Systems 21

2.6System Security Setup

Das System-BIOS verfügt über einige Sicherheitsfunktionen, um einen
unerlaubten Zugriff auf das System und seine Daten zu verhindern. Bei
Auswahl des System Security Setup erscheint folgendes Menü:

System Security Page 1/1

Disk Drive Control
Diskette Drive --------------- [Normal]
Hard Disk Drive ------------ -- [Normal]
System Boot Drive -------- -- -- [Drive A then C]
Boot from CD-ROM------------ -- [Disabled]

Onboard Communication Ports
Serial Port 1 Base Address - - - [3F8h]
Serial Port 2 Base Address - - - [2F8h]
Parallel Port Base Address - - - [3BCh (IRQ7)]
Operation Mode --------- -- -- [Standard and Bidirectional]
ECP DMA Channel--------- -- -- [--]

Onboard PS/2 Mouse (IRQ 12) - - - [Enabled]

Setup Password ----------------- [ None ]
Power On Password ------------ -- [ None ]

¯ = Move Highlight Bar, ® ¬ = Change Setting

PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

Betätigen Sie die Pfeiltasten á oder â, um die Markierung von einer
Einstellung zur nächsten zu bewegen. Betätigen Sie die Pfeiltasten ß
oder à, um Werte zu ändern.

22 Benutzerhandbuch

2.6.1Disk Drive Control

Mit dieser Funktion können Sie die Lese-/Schreibfunktionen eines Lauf­werkes aktivieren oder deaktivieren. Außerdem kann der Systemstart an
ein Laufwerk gebunden werden, um das Laden von Betriebssystemen
oder anderen Programmen von einem bestimmten Laufwerk zu verhin­dern, wobei die Funktionen der anderen Laufwerke erhalten bleiben. Ta­belle 2-1 zeigt die Einstellmöglichkeiten.

Diskettenlaufwerk (Diskette Drive Control)

Normal Diskettenlaufwerk funktioniert ohne

Einschränkungen
Write Protect All Sectors Schreibschutz auf allen Sektoren
Write Protect Boot Sector Schreibschutz nur auf dem Bootsektor
Disabled Deaktiviert alle Diskettenfunktionen

Festplattenlaufwerk (Hard Disk Drive)

Normal Festplatte funktioniert ohne Ein-

schränkungen
Write Protect All Sectors Schreibschutz auf allen Sektoren
Write Protect Boot Sector Schreibschutz nur auf dem Bootsektor
Disabled Deaktiviert alle Festplattenfunktionen

System-Boot-Laufwerk (System Boot Drive)

Drive A then C System startet von A:, dann von C:
Drive C then A System startet von C:, dann von A:
C: System startet immer von C:
A: System startet immer von A:

Boot from CD-ROM

Enabled System startet vom CD-ROM
Disabled System startet von dem System-Boot-

Laufwerk

Tabelle 2-1 Laufwerkskontrollparameter

2.6.2Onboard Communication Ports

2.6.2.1Serial Port 1

Diese Einstellung konfiguriert die I/O-Adresse der ersten seriellen
Schnittstelle, die dem mit COM 1 bezeichneten Stecker zugeordnet ist.

Die Konfiguration des Systems 23

Wert Funktion

Serial 1 (3F8h) COM1 mit I/O-Adresse 3F8h, IRQ 4
Serial 2 (2F8h) COM2 mit I/O-Adresse 2F8h, IRQ 3
Serial 3 (3E8h) COM3 mit I/O-Adresse 3E8h, IRQ 4
Serial 4 (2E8h) COM4 mit I/O-Adresse 2E8h, IRQ 3 (Achtung! Die-

ser Port wird vom Onboard-VGA-Kontroller belegt.)

Disabled Deaktiviert serielle Schnittstelle 1

Tabelle 2-2 Einstellungen der seriellen Schnittstellen 1 & 2

2.6.2.2Serial Port 2

Für die zweite serielle Schnittstelle gelten die gleichen Einstellungen wie
für die erste. Der zweiten seriellen Schnittstelle ist der Stecker COM 2
zugeordnet. Bitte, beachten Sie, daß nur konfliktfreie Zuordnungen ange­zeigt werden. Dafür wird gegebenenfalls automatisch die Einstellung der
anderen Schnittstelle verändert.

2.6.2.3Parallel Port Base Address

Das System besitzt eine parallele Schnittstelle. Tabelle 2-3 zeigt die
möglichen Zuordnungen für die I/O-Adresse.

Wert Funktion

3BCh (IRQ7) Parallele Schnittstelle 1 mit Adresse 3BCh, IRQ7
378h (IRQ7) Parallele Schnittstelle 2 mit Adresse 378h, IRQ7
278h (IRQ5) Parallele Schnittstelle 3 mit Adresse 278h, IRQ5
Disabled Deaktiviert die parallele Schnittstelle

Tabelle 2-3 Einstellungen der parallelen Schnittstelle

Um die parallele Schnittstelle zu deaktivieren, wählen Sie Disabled.
Installieren Sie eine Zusatzkarte mit einer parallelen Schnittstelle, deren
Adresse mit der integrierten parallelen Schnittstelle in Konflikt tritt, de­aktiviert das System automatisch die integrierten Funktionen. Prüfen Sie
gegebenenfalls die I/O-Adresse der parallelen Schnittstelle auf der Zu­satzkarte, und wählen Sie eine I/O-Adresse, die keinen Konflikt erzeugt.

24 Benutzerhandbuch

2.6.2.4Parallel Port Operation Mode

Mit diesem Punkt können Sie die Betriebsart der parallelen Schnittstelle
einstellen. Tabelle 2 -1 listet die verschiedenen Betriebsarten der paral­lelen Schnittstelle auf.

Einstellung

Funktion

Standard Parallel Port
(SPP)

Datentransport unidirektional mit normaler
Geschwindigkeit

Standard and Bidirectional Datentransport: bidirektional

Übertragungsgeschwindigkeit: standard

Enhanced Parallel Port
(EPP)

Datentransport: bidirektional, entspricht
EPP-Protokoll

Extended Capabilities Port
(ECP)

Datentransport: bidirektional, entspricht
ECP-Protokoll

Tabelle 2-4 Betriebsarten der parallelen Schnittstelle

Nähere Information zu den Übertragungsprotokollen der
parallelen Schnittstelle finden Sie in dem Handbuch zu
Ihrer Peripherie.

2.6.2.5ECP DMA Channel

Mit dieser Einstellung können Sie den DMA-Kanal spezifizieren, der für
Datenübertragungen über den Paralleport in der Betriebsart ECP benutzt
werden soll. Es stehen die DMA-Kanäle 1 und 3 zur Verfügung.

2.6.3Onboard PS/2 Mouse (IRQ 12)

Mit diesem Parameter können Sie den Interrupt IRQ 12 der PS/2-Maus
zuweisen (Enabled) oder freischalten (Disabled), so daß er anderen
Geräten zur Verfügung steht. Wollen Sie ihre PS/2-Maus benutzen, so
muß dieser Parameter auf Enabled stehen.

Die Konfiguration des Systems 25

2.6.4Setup Password

Mit dieser Einstellung können Sie ein Kennwort für die Ausführung des
Setup-Programmes einrichten. Stellen Sie die Markierung auf das Einga­befeld Setup Password und betätigen Sie die Pfeiltasten ß oder
à. Auf dem Bildschirm erscheint die Aufforderung zur Eingabe eines
Kennwortes, das aus bis zu sieben Zeichen bestehen kann:

Um Fehleingaben zu vermeiden, fordert Sie das System auf, das Kenn­wort noch ein weiteres Mal einzugeben, bevor es abgespeichert wird.

Gehen Sie bitte bei der Eingabe des Kennwortes sorg­fältig vor, da es bei der Eingabe nicht auf dem Bild­schirm angezeigt wird.

Auf dem Bildschirm erscheint eine weitere Eingabeaufforderung:

Entspricht das zweite Kennwort nicht dem ersten, erscheint folgende
Meldung:

Incorrect password specified.

Please try again. ESC=Cancel

Nach Eingabe des Setup-Passwords, ändert sich dieser Parameter auto­matisch auf Present (vorhanden).

Nachdem ein Kennwort eingegeben wurde, muß die
Password-Abfrage eingeschaltet werden (siehe Tabelle

1.4). Sonst wird die Kennwortabfrage umgangen. Wird
die Password-Abfrage per Schalter ohne Eingabe eines
gültigen Kennwortes aktiviert, so kann das Setup-Pro-

26 Benutzerhandbuch

gramm nicht mehr aufgerufen werden (sondern erst
wieder, nachdem die Password-Abfrage gemäß Tabelle
1-4 ausgeschaltet wurde).

2.6.5Power-On Password

Mit dieser Einstellung können Sie ein Kennwort für die Ausführung des
Systemstarts einrichten. Stellen Sie die Markierung auf das Eingabefeld
Power-On Password und betätigen Sie die Pfeiltasten ß oder à.
Auf dem Bildschirm erscheint die Aufforderung zur Eingabe eines Kenn­wortes, das aus bis zu sieben Zeichen bestehen kann:

Um Fehleingaben zu vermeiden, fordert Sie das System auf, das Kenn­wort noch ein weiteres Mal einzugeben, bevor es abgespeichert wird.
Auf dem Bildschirm erscheint eine weitere Eingabeaufforderung:

Entspricht das zweite Kennwort nicht dem ersten, erscheint folgende
Meldung:

Incorrect password specified.

Please try again. ESC=Cancel

Nach erfolgreicher Eingabe des Power-On Passwords, ändert sich
dieser Parameter automatisch auf Present (vorhanden). Die Abfrage
des Power-On Passwords erscheint bei jedem Systemstart.

Die Konfiguration des Systems 27

2.6.5.1Password-Abfrage über Tastatur abschalten

Die Power-On-Password-Abfrage können Sie ausschalten, indem Sie bei
der Password-Abfrage das Password gefolgt von einem Schrägstrich ‘/’
eingeben. Bitte, beachten Sie, daß bei der Paßwortabfrage noch nicht der
deutsche Tastaturtreiber geladen ist. Der Schrägstrich im englischen Zei­chensatz entspricht dem Bindestrich ‘-’ auf der deutschen Tastatur.

2.6.5.2Das Password über die Tastatur ändern

Um das aktuelle Kennwort zu ändern, geben Sie während des System­starts bei der Eingabeaufforderung das aktuelle Kennwort, gefolgt von
einem Schrägstrich ‘/’ und dem neuen Kennwort, ein. Seien Sie bei der
Eingabe des Kennwortes wiederum vorsichtig, da die geschriebenen Zei­chen nicht auf dem Bildschirm erscheinen. Zur Kontrolle werden Sie
aufgefordert, das Password erneut einzugeben.

28 Benutzerhandbuch

2.7PCI System Configuration

Die folgende Abbildung zeigt die PCI System Configuration,
die Ihnen die Konfiguration Ihrer PCI-Geräte ermöglicht.

PCI System Configuration Page 1/1

PCI IRQ Setting .......... [Auto ]

INTA INTB INTC INTD

PCI Slot 1 ..... .... [--] [--] [--] [-9]

PCI Slot 2 ..... .... [--] [--] [--] [-9]

PCI Slot 3 ..... .... [--] [--] [--] [-9]

On-Board VGA .... ... [ 9]

PCI IRQ Sharing ............. [Yes]

VGA Palette Snoop ........... [Disabled]

Plug & Play OS .............. [Yes]

Reset Resource Assignments... [No]

¯ = Move Highlight Bar, ® ¬ = Change Setting
PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

2.7.1PCI IRQ Setting

Mit Hilfe dieses Parameters können Sie festlegen, ob die Konfiguration
der PCI-Geräte automatisch (Auto) oder manuell (Manual) erfolgen
soll. Benutzen Sie PCI-Karten, die dem neuen Standard „Plug and Play“
(PnP) entsprechen, können Sie diesen Parameter auf Auto setzen. Die
PnP-PCI-Geräte werden dann automatisch vom System konfiguriert.

Die Konfiguration des Systems 29

Setzen Sie dagegen PCI-Geräte ein, die nicht dem PnP-Standard entspre­chen, müssen Sie diese manuell konfigurieren. Stellen Sie dazu diesen
Parameter auf Manual, und weisen Sie jedem PCI-Gerät die entspre­chenden Interrupts zu. Bewegen Sie sich dazu mit Hilfe der Cursortasten
und ¯ in die Felder PCI Slot 1, PCI Slot 2 bzw. PCI Slot
3, und weisen Sie Ihren PCI-Geräten die benötigten Interrupts zu. Sie
können den Steckplätzen die Interrupts IRQ5, IRQ9, IRQ 10, IRQ11,
IRQ14 oder IRQ15 zuweisen.

Wenn Sie den integrierten Enhanced IDE-Kontroller
benutzen, beachten Sie, daß IRQ 14 von IDE-Kanal 1 und
IRQ15 von IDE-Kanal 2 belegt wird. Beachten Sie bitte
bei der Konfiguration Ihrer PCI-Karte die
Installationshinweise in dem der PCI-Karte beiliegenden
Handbuch.

Wenn Sie das Betriebssystem Windows 95 einsetzen, so
löschen Sie bitte alle Einträge in diesem Menu und stellen
das PCI IRQ Setting auf Auto.

2.7.2Hinweise zur Konfiguration von PCI Geräten

Unterbrechungsanforderungen (IRQs) von PCI-Karten erscheinen am
INTx (x=A,B,C,D) Anschluß des PCI-Bus und müssen einem freien IRQ
des Systems zugeordnet werden. Alle Interrupts sind pegelgesteuert und
aktiv low, so daß sich mehrere Geräte eine Interruptleitung teilen können
(Interrupt-Sharing). Dem Standard entsprechend ist dieses der Interrupt
INT A. Die anderen Interruptleitungen stehen Multifunktionskarten für
Unterbrechungsanforderungen zur Verfügung.

30 Benutzerhandbuch

Befolgen Sie bei der Installation einer Multifunktionskarte unbedingt die
Angaben im Handbuch dieser Karte. Für Standardkarten, also Karten mit
lediglich einer Funktion, z. B. einem SCSI-Kontroller, sollten Sie immer
INT A und nur diesen belegen, wenn nichts anderes im Handbuch zu der
PCI-Karte beschrieben ist.

Jeder PCI-Steckplatz besitzt einen eigenen INT A Kanal. Dieser kann ei­nem freien IRQ-Kanal des Systems zugeordnet werden. Den PCI-Slots 1
und 2 können IRQ 5, 9, 10, 11, 14 oder 15 zugewiesen werden. Benö­tigt das PCI-Gerät keinen Interrupt, so ist -- einzustellen.

2.7.3PCI IRQ Sharing

Alle Interrupts des PCI-Bus sind pegelgesteuert und aktiv low, so daß
mehrere Geräte denselben Interrupt benutzen können, um Unterbre­chungsanforderungen an das System zu stellen (Interrupt-Sharing).

Yes Setzen Sie den Parameter auf Yes, so können Sie denselben In-

terrupt (IRQ) mehreren PCI-Geräten zuweisen.

No Setzen Sie den Parameter auf No, so müssen Sie den PCI-Gerä-

ten verschiedene Interrupts (IRQ) zuweisen.

2.7.4VGA Palette Snoop

Wenn im System zusätzlich zur PCI-Grafikkarte eine weitere Grafikkarte
installiert ist, ist es nicht möglich, beide RAMDACs (Farbpalletten)
gleichzeitig zu programmieren. Soll der RAMDAC der zusätzlichen Gra­fikkarte benutzt werden, dann muß VGA-Palette-Snoop einge­schaltet werden. Die Standardeinstellung ist Disabled.

Enabled Der RAMDAC der zweiten Grafikkarte wird benutzt.

Disabled Der RAMDAC der ersten Grafikkarte wird benutzt.

Nähere Informationen entnehmen Sie bitte dem Handbuch
der zu installierenden VGA-Karte.

Die Konfiguration des Systems 31

Benutzen Sie in Ihrem System den integrierten Enhanced
IDE Kontroller, so beachten Sie bitte, daß die Interrupts 14
(erster IDE-Kanal) und 15 (zweiter IDE-Kanal) bereits
belegt sind.

32 Benutzerhandbuch

2.8Plug & Play OS

Mit diesem Parameter wird festgelegt, wie die in dem System installier­ten Erweiterungskarten initialisiert werden.

Yes Setzen Sie den Parameter auf Yes, so werden beim Systemstart

nur Boot-Devices initialisiert, wie z.B. SCSI-Karten.

No Setzen Sie den Parameter auf No, so werden beim Systemstart

alle installierten Zusatzkarten, so z.B. auch Soundkarten, initia­lisiert.

Setzen Sie diesen nur Parameter auf Yes, wenn Sie als
Betriebssystem Windows 95 einsetzen.

2.9Reset Resource Assignments

Setzen Sie diesen Parameter auf Yes, um IRQ-Konflikte bei der Instal­lation von ISA-Karten zu vermeiden. Es werden dann alle vom BIOS
vergebenen Resourcen gelöscht und beim erneuten Systemstart den PnP­ISA-Karten wieder zugeteilt. Anschließend wird der Parameter automa­tisch vom BIOS auf No zurückgesetzt.

Die Konfiguration des Systems 33

2.10Load Setup Default Settings

Diese Funktion lädt die Standardwerte der Systemkonfiguration. Die
Standardwerte sind die günstigsten Konfigurationseinstellungen für das
System. Die folgende Abbildung zeigt Ihnen das Dialogfenster, das bei
Auswahl des Menüpunktes Load Setup Default Settings er­scheint. Wählen Sie mit den Pfeiltasten ® ¬ aus, ob Sie die voreinge­stellten Werte übernehmen wollen [Yes] oder nicht [No].

BIOS Utility

Basic System Configuration

Advanced System Configuration

Power Saving Configuration

System Security
PnP/PCI System Configuration
Load Setup Default Settings

Load Default Settings

Are you sure ?

[Yes] [No]

2.11Setup beenden

Drücken Sie die Esc-Taste, um die Systemkonfiguration zu beenden.
Wurden Konfigurationswerte oder das ‘Security Setup’ geändert, er­scheint folgende Bildschirmanzeige:

Do you want to save CMOS data?

[Yes] [No]

Wählen Sie Ihre Antwort mit den Pfeiltasten. Wählen Sie Yes, um die
neuen Daten im CMOS RAM zu speichern. Wählen Sie No, um die al­ten Konfigurationswerte beizubehalten. Bestätigen Sie Ihre Auswahl mit
der Eingabetaste.

34 Benutzerhandbuch

A n h a n g A

AFehlermeldungen

Dieser Abschnitt beschreibt die verschiedenen Arten von Fehlermeldun­gen des Systems und gibt Vorschläge zu ihrer Behebung. Erhalten Sie
eine Fehlermeldung, so unterbrechen Sie die Arbeit mit dem Computer
und notieren Sie die Meldung. Bei den Fehlermeldungen unterscheidet
man zwischen

. Softwarefehlern
. und Systemfehlern.

Die folgenden Aufstellungen geben eine Übersicht über die
Fehlermeldungen und Vorschläge zu deren Behebung.

A.1Software-Fehlermeldungen

Software-Fehlermeldungen werden vom Betriebssystem oder einem An­wendungsprogramm ausgegeben. Diese Meldungen treten typischerwei­se nach dem Laden des Betriebssystems oder während der Ausführung
eines Anwendungsprogramms auf. Erhalten Sie eine derartige Fehler­meldung, dann ziehen Sie das Handbuch des Anwendungsprogramms
oder des Betriebssystems zu Rate.

A.2System-Fehlermeldungen

Eine System-Fehlermeldung deutet auf eine Störung im Computer hin.
Sie erscheint normalerweise während des POST (Power On Self Test =
Selbsttest bei Einschalten des Systems) und vor Ausgabe der Eingabe­aufforderung des Betriebssystems. In Tabelle B-1 sind die System-Feh­lermeldungen in alphabetischer Reihenfolge aufgelistet.

Anhang 1

Fehlermeldung Berichtigende Maßnahme

CMOS Battery Error RTC-Chip austauschen. Ver-

ständigen Sie Ihren Händler.

CMOS Checksum Error Ist der RTC-Chip defekt, diesen

tauschen, ansonsten das Setup-

Programm ausführen.
Diskette Drive Controller Error Überprüfen Sie das Verbin­or Not Installed dungskabel zwischen Disket-

tenlaufwerk und Schnittstelle.
Diskette Drive Error Überprüfen Sie den korrekten

Anschluß des Diskettenlauf-

werks. Tauschen Sie ggf. das

Diskettenlaufwerk aus.
DRAM Configuration Error Modifizieren Sie die Speicher-

Konfiguration so, daß sie mit

einer der Optionen in Tabelle

1-5 übereinstimmt.
Equipment Configuration Error Das Setup-Programm aus-

führen (siehe Kapitel 2).
Fixed Disk Controller Error Überprüfen Sie das Verbin-

dungskabel zwischen Disket-

tenlaufwerk und Controller auf

korrekten Anschluß.
Fixed Disk 0 Error Überprüfen Sie alle Kabelan-

schlüsse. Tauschen Sie ggf. die

Festplatte aus.
Fixed Disk 1 Error Überprüfen Sie alle Kabelan-

schlüsse. Tauschen Sie ggf. die

Festplatte aus.
I/O Parity Error Entfernen Sie alle Zusatzkar-

ten. Tritt der Fehler dann weiterhin
auf, verständigen Sie Ihren Händler, anderenfalls tau

schen Sie die Zusatzkarte

Tabelle A-1 Übersicht über System-Fehlermeldungen

2 Benutzerhandbuch

Fehlermeldung Berichtigende Maßnahme

Keyboard Error or No Überprüfen Sie den Tastatur­Keyboard Connected anschluß und die Tastatur.
Keyboard Interface Error Tauschen Sie die Tastatur

oder verständigen Sie Ihren

Händler.
Memory Error at: Überprüfen Sie die SIMMs auf
xxxx:xxxx:xxxx der Systemplatine. Verständi­gen Sie Ihren Händler.
Memory Size Mismatch Das Setup-Programm aus-

führen.
Onboard Parallel Port Conflict Das Setup-Programm aus-

führen und den Port ausschalten.
Onboard Serial Port 1 Conflict Das Setup-Programm aus-

führen und den Port ausschalten.
Onboard Serial Port 2 Conflict Das Setup-Programm aus-

führen und den Port ausschalten.
Pointing Device Error Überprüfen Sie den Anschluß

der PS/2-Maus.
Pointing Device Interface Error Überprüfen Sie die PS/2-Maus

oder verständigen Sie Ihren

Händler.
Press F1 key to continue or Drücken Sie F1 oder
Ctrl-Alt-Esc for Setup Strg-Alt-Esc um das Setup-

Programm auszuführen.
Press Esc to turn off NMI, Drücken Sie Esc, um NMI­any other key to reboot Fehler zu ignorieren. Drücken Sie

eine beliebige Taste, um das Sy

stem neu zu starten. Verständigen

Sie Ihren Händler, wenn der Feh-

ler auch nach Beachtung der in

Abschnitt 2.3.5. gemachten Hin-

weise auftritt.

Tabelle A-1 Übersicht über System-Fehlermeldungen (Fortsetzung)

Anhang 3

Fehlermeldung Berichtigende Maßnahme

Protected Mode Test Fail Verständigen Sie Ihren

Händler.

RAM BIOS Error Verständigen Sie Ihren

Händler.

RAM Parity Error Prüfen Sie die SIMMs auf der

Systemplatine oder verstän­digen Sie Ihren Händler.

Tabelle A-1 Übersicht über System-Fehlermeldungen

(Fortsetzung)

4 Benutzerhandbuch

A.3Beseitigen von Fehlermeldungen

Als allgemeine Regel gilt: Erscheint eine Fehlermeldung in der Form

< Fehlermeldung >... Press F1 to continue

(die Taste F1 drücken, um fortzufahren), so ist deren Ursache ein Kon­figurationsproblem, das in der Regel einfach zu lösen ist. Ein Gerätefeh­ler verursacht meistens einen schwerwiegenden Systemfehler, z.B. ein
totales Systemversagen.

Nachfolgend sind einige Korrekturmaßnahmen bei Fehlermeldungen bei
Fehlermeldungen aufgeführt:

1. Führen Sie das Setup-Programm aus. Bevor Sie das Setup-Pro-

gramm aufrufen, müssen Sie die richtigen Konfigurationswerte
Ihres Systems kennen. Aus diesem Grunde sollten Sie sich die kor­rekte Systemeinstellung nach einer richtigen System-Konfiguration
notieren. Eine falsche Setup-Konfiguration ist insbesondere bei
neuen Systemen der Hauptgrund für Fehlermeldungen, die beim
ersten Einschalten auftreten.

2. Entfernen Sie gemäß den Anweisungen der Installationsanleitung

für das System die Gehäuseabdeckung. Prüfen Sie, ob die Jumpe­reinstellungen der Systemplatine und eventuell vorhandener Zu­satzkarten korrekt sind.

3. Können Sie auf eine neue Festplatte nicht zugreifen, dann wurde sie

eventuell noch nicht partitioniert und formatiert. Wie Sie Ihre Fest­platte korrekt konfigurieren, entnehmen Sie bitte dem Handbuch zu
Ihrem Betriebssystem.

4. Überprüfen Sie, ob alle Anschlüsse und Karten fest eingesteckt sind.

Lesen Sie dazu die entsprechenden Abschnitte in der Installations­anleitung für dieses System und der Zusatzkarten.

Integrierte Schaltkreise (ICs) reagieren äußerst empfindlich
auf elektrostatische Entladungen. Beachten Sie bitte die in
Abschnitt 1.2 gemachten Hinweise zum Schutz
elektronischer Bauelemente vor elektrostatischen
Entladungen, bevor Sie Arbeiten an Ihrem System

Anhang 5

durchführen.

Haben Sie die obigen Schritte durchgeführt, und erhalten Sie weiterhin
eine Fehlermeldung, so liegt wahrscheinlich ein Gerätefehler vor.

Sind Sie sicher, daß Ihre Konfigurationswerte richtig sind und die Bat­terie für das CMOS-RAM in Ordnung ist, wurde die Störung eventuell
durch einen Chipfehler verursacht. Bitten Sie einen autorisierten Kun­dendienst um Hilfe.

6 Benutzerhandbuch

A n h a n g B

BSystemspeicher und Interrupts

B.1Systemspeicheradressen

Memory AddressSize­Funktion000000h -

07FFFFh512 KBSys­tem Memory080000h ­09FFFFh

128 KB System/PCI-Memory

0A0000h - 0BFFFFh128
KBPCI/ISA Video Buf­fer0C0000h ­0C7FFFh32 KBVideo
BIOS Memory0C8000h

- 0DFFFFh96 KBISA
Card BIOS Memo­ry0E0000h ­0EFFFFh64 KBBIOS
extended Memory
Setup and POST Memo­ry
PCI Development BI­OS0F0000h ­0FFFFFh64 KBSystem
BIOS Memory100000h ­Upper limitHauptspei­cherUpper limit - 4
GBPCI Memory

Tabelle B-1 Systemspeicheradressen

B.2DMA-Kanäle

DRQ System Device Add-On Card Device

DRQ0 -- Verfügbar
DRQ1 -- Verfügbar
DRQ2 Diskette Drive -­DRQ3 -- Verfügbar
DRQ4 Kaskadiert auf Kontroller 1 -­DRQ5 -- Verfügbar
DRQ6 -- Verfügbar
DRQ7 -- Verfügbar

Tabelle B-2 DMA-Kanäle

B.3I/O-Speicheradressen

080h - 09FhD­MA Page Regis­ter0A0h ­0BFhInterrupt
Controller
20C0h - 0DF­hDMA Control­ler 20F0hClear
Busy Coproces­sor0F1hReset
Coprozes­sor0F8h - 0FF­hMath Copro­cessor1F0h -

Keyboard Controller 8742

1F8hFixed Dis­k278h - 27Fh­Parallel Port
22F8h - 2FFh­Serial Port
2378h - 37Fh­Parallel Port
13F0h - 3F7h­Diskette Con­troller3F8h ­3FFhSerial
Port 10CF8h ­0CFBhPCI me­chanism #1
Configuration
RegisterI/O­AdresseFunkti­on000h - 01Fh

DMA­Controller
1020h - 03FhIn­terrupt-Control­ler 1 040h ­047hSystem Ti­mer050h ­057hSystem Ti­mer060h - 06Fh

070h CMOS RAM address and NMI
Mask078h - 07BhReal-time Clock

Tabelle B-3 I/O-Speicheradressen

B.4Interrupts

Zwei Interrupt-Controller (Kontroller 2 ist kaskadiert auf Kontroller 1)
sind in diesem System implementiert, so daß 15 Interrupt-Ebenen exis­tieren. Die Basis-I/O-Adresse für Interrupt-Controller 1 (Master) ist Hex
20; für Interrupt-Controller 2 (Slave) ist sie Hex A0. Die folgende Tabel­le gibt eine Übersicht über die Interrupts.

IRQ System für Add-on Card

IRQ0 Timer Nicht verfügbar
IRQ1 Keyboard Nicht verfügbar
IRQ2 Kaskadiert auf IRQ 9 Nicht verfügbar
IRQ3 COM 2 Verfügbar
IRQ4 COM 1 Verfügbar
IRQ5 Nicht belegt Verfügbar
IRQ6 Diskettenlaufwerk Verfügbar
IRQ7 Parallelport 1 Verfügbar
IRQ8 Realtime Clock Nicht verfügbar
IRQ9 Kaskadiert auf IRQ 2 Verfügbar
IRQ10 Nicht belegt Verfügbar
IRQ11 Nicht belegt Verfügbar
IRQ12 PS/2-Mouse Verfügbar
IRQ13 Koprozessor Nicht verfügbar
IRQ14 Enhanced IDE Kanal 1 verfügbar
IRQ15 Enhanced IDE Kanal 2 Verfügbar

Tabelle B-4 Interrupts

B.5PCI INTx# and IDSEL Map

PCI INTx# PCI Device Device IDSEL:ADxx

INTA# PCI slot 1 AD31
INTB# PCI slot 2 AD30
INTC# Not to be used Not to be used
INTD# Not to be used Not to be used

Tabelle B-5 PCI INTx# and IDSEL Map
