V55 System

Benutzerhandbuch

Copyright

Das Copyright Ó 1996 hat Acer inne. Alle Rechte vorbehalten. Kein
Teil dieser Publikation darf ohne vorherige, schriftliche Erlaubnis von
Acer nachgedruckt, übertragen, überarbeitet, abgespeichert oder in
eine andere Form oder in eine andere Sprache übersetzt werden, in
welcher Form oder auf welche Weise auch immer - sei es
elektronisch, mechanisch, magnetisch, optisch, chemisch, manuell
oder mit sonstigen anderen Hilfsmitteln.

Haftungsausschluß

Acer übernimmt keine Garantien, weder direkt noch indirekt, zu dem in
diesem Handbuch dargestellten Inhalt. Insbesondere weist Acer
jegliche Garantien hinsichtlich Verkäuflichkeit oder Tauglichkeit, für
welchen Zweck auch immer, von sich. Die in diesem Handbuch
beschriebene Software wird so, "wie sie ist", verkauft bzw. lizensiert.
Sollten sich die Programme nach dem Kauf als fehlerhaft erweisen,
übernimmt der Käufer (und nicht Acer, ihr Distributor oder ihr Händler)
die vollen Kosten für die gesamte anfallende Wartung und Reparatur
von Beschädigungen, die sich zufällig oder wegen eines Fehlers in der
Software ergeben. Des weiteren behält sich Acer das Recht vor,
diese Publikation zu überarbeiten und ihren Inhalt von Zeit zu Zeit zu
ändern, ohne daß Acer verpflichtet ist, derartige Überarbeitungen oder
Änderungen zu publizieren.

ii

Acer unterstützt die Respektierung und Wahrung der Rechte an
geistigem Eigentum. Wir glauben fest daran, daß nur unser aller
Festhalten an diesen Grundsätzen es der Industrie ermöglicht, ihre
Kunden mit Produkten und Dienstleistungen höchster Qualität zu
versorgen. Acer ist Mitglied der "Technology Committee of the Pacific
Basin Economic Council", die den Schutz und die Durchsetzung
weltweiter Rechte an geistigem Eigentum unterstützt und fördert.
Zusätzlich garantiert Acer all seinen Kunden Service auf hohem
Niveau, indem wir unsere Computer mit einem Betriebssystem
ausliefern, das durch die rechtmäßigen Eigentümer lizenziert wurde
und unter hohen Qualitätsanforderungen produziert wurde. Acer
verpflichtet sich, gegen den Diebstahl geistigen Eigentums
vorzugehen, und bittet alle seine Kunden, ebenfalls dagegen zu
kämpfen, wo immer sie vorkommt. Acer wird die Durchsetzung der mit
geistigem Eigentum verbundenen Rechte aktiv fördern und energisch
dagegen vorgehen.

Intel ist ein eingetragenes Warenzeichen der Intel Corporation.
Pentium ist ein Warenzeichen der Intel Corporation.

Andere Marken und Produktnamen sind Warenzeichen und/oder eingetragene
Warenzeichen ihrer entsprechenden Inhaber.

iii

WICHTIGE

SICHERHEITSHINWEISE

1. Lesen Sie diese Anweisungen und bewahren Sie diese als
zukünftige Bezugsquelle auf.

2. Befolgen Sie alle auf dem Computer angebrachten Warnhinweise
und Anweisungen.

3. Vor dem Reinigen müssen Sie den Netzstecker des Computers
ziehen. Verwenden Sie keine Flüssig- oder Sprühreiniger.
Benutzen Sie zur Reinigung nur ein leicht mit Wasser
angefeuchtetes Tuch.

4. Betreiben Sie den Computer nicht in Wassernähe.

5. Stellen Sie den Computer nicht auf einen wackligen Wagen,
Stand oder Tisch. Der Computer könnte herunterfallen und dabei
ernsthaft beschädigt werden.

6. Gehäuseschlitze und -öffnungen auf der Rück- und Bodenseite
des Computers dienen der Belüftung und garantieren einen
zuverlässigen Betrieb des Computers. Um den Computer vor
Überhitzung zu schützen, dürfen diese Öffnungen weder blockiert
noch abgedeckt werden, indem Sie ihn auf einem Bett, einem
Sofa, einem Teppich oder auf Mobiliar mit ähnlichen Oberflächen
aufstellen. Der Computer darf auf keinen Fall in der Nähe von
oder über einem Heizkörper oder einem Wärmeaustauschgerät
aufgestellt oder in eine Anlage eingebaut werden, außer es
besteht eine angemessene Belüftung.

7. Der Computer darf nur mit der auf dem Etikett angegebenen
Spannung betrieben werden. Sind Sie sich nicht sicher, welche
Spannung Ihre Steckdose liefert, fragen Sie Ihren Händler oder
das lokale Elektrizitätswerk.

iv

8. Der Computer ist mit einem 3-adrigen, geerdeten Netzstecker
ausgerüstet, der nur an einer geerdeten Netzsteckdose
angeschlossen werden darf. Dies ist eine Sicherheitsvorkehrung.
Paßt der Stecker nicht in Ihre Steckdose, bitten Sie einen
Elektriker, die Steckdose auszutauschen. Machen Sie die
Erdung des Steckers nicht funktionslos.

9. Stellen Sie keine Gegenstände auf das Netzkabel. Stellen Sie
den Computer nicht so auf, daß man über Kabel laufen muß.

10. Haben Sie den Computer über ein Verlängerungskabel an der
Steckdose angeschlossen, darf die Gesamtstromstärke der an
diesem Verlängerungskabel angeschlossenen Geräte nicht die
auf dem Verlängerungskabel angegebene Grenzstromstärke
überschreiten. Die Stromstärkensumme aller an der Steckdose
angeschlossenen Geräte darf auch nicht höher als 15 Ampère
sein.

11. Stecken Sie keine Gegenstände in die Gehäuseschlitze des
Computers, da diese gefährliche Spannungspunkte berühren
oder einen Kurzschluß verursachen könnten. Dies könnte einen
Brand oder einen Stromschlag zur Folge haben. Schütten Sie
auch keine Flüssigkeiten in den Computer.

12. Warten Sie den Computer nicht selber, da durch das Öffnen des
Computers oder durch das Entfernen von Systemabdeckungen
gefährliche Spannungspunkte oder andere Gefahrenquellen
freigelegt werden. Überlassen Sie die Wartung dem qualifizierten
Kundendienst.

13. Ziehen Sie den Netzstecker des Computers und rufen Sie den
Kundendienst, wenn einer der folgenden Fälle eingetreten ist:

a. Der Netzstecker oder das Netzkabel ist beschädigt bzw.

nicht mehr richtig isoliert

b. Flüssigkeit wurde in den Computer gekippt

c. Der Computer war Regen oder Wasser ausgesetzt

v

d. Der Computer funktioniert nicht richtig, obwohl alle

Anweisungen im Benutzerhandbuch befolgt wurden. Stellen
Sie nur die Regler ein, die im Benutzerhandbuch
beschrieben sind. Falsche Einstellungen von Reglern
können Beschädigungen zur Folge haben und umfangreiche
Reparaturarbeiten durch einen qualifizierten Techniker
erfordern.

e. Der Computer fiel herunter oder das Gehäuse wurde

beschädigt

f. Der Computer zeigt einen deutlichen Leistungsabfall, was

die Notwendigkeit einer Wartung anzeigt

14. Tauschen Sie Batterien nur durch den von uns empfohlenen
Batterietyp aus. Bei Benutzung einer anderen Batterie kann ein
Brand oder eine Explosion die Folge sein. Bitten Sie Ihren
Kundendienst um den Batterieaustausch.

15. Warnung! Batterien können explodieren, wenn sie falsch benutzt
werden. Sie dürfen Batterien nicht aufladen, nicht
auseinandernehmen und auch nicht ins Feuer werfen. Lagern
Sie Batterien außerhalb der Reichweite von Kindern und
entsorgen Sie gebrauchte Batterien sofort.

16. Benutzen Sie für diesen Computer immer die richtigen Netzkabel
(Sie finden diese in Ihrem Zubehörkarton für die Tastatur/das
Handbuch). Das Netzkabel sollte abtrennbar, UL-gelistet/CSA­geprüft und vom Typ SVT/SJT sein, eine Nennleistung von
mindestens 6 Ampere und 125 Volt haben, VDE-abgenommen
sein oder ein gleichwertiges Zertifikat besitzen. Das Kabel ist
maximal 4,6 Meter (15 Fuß) lang.

vi

Über dieses Handbuch

Zweck

Dieses Benutzerhandbuch erhebt den Anspruch, Sie mit allen
Informationen zu versorgen, die zur richtigen Bedienung des Systems
erforderlich sind.

Aufbau des Handbuchs

Dieses Benutzerhandbuch besteht aus zwei Kapiteln:

Kapitel 1 Systemplatine

Dieses Kapitel beschreibt die Systemplatine und alle ihre
wichtigsten Komponenten. Es enthält die
Systemplatinenübersicht, die Brückeneinstellungen, die Cache­und Speicherkonfigurationen sowie Informationen über andere
interne Geräte.

Kapitel 2 BIOS-Utility

Dieses Kapitel erklärt das System-BIOS und informiert, wie Sie
das System durch Einrichtung der BIOS-Parameter
konfigurieren müssen.

vii

Schreibweisen

In diesem Handbuch werden folgende Schreibweisen verwendet:

Vom Anwender
einzugebender Text

Texteingabe, die vom Anwender
vorgenommen werden muß.

Bildschirmmeldungen

Meldungen, die auf Ihrem Moni­torbildschirm erscheinen.

Alt, Eingabetaste, F8, etc. Tasten, die Sie auf Ihrer Tastatur

betätigen müssen.

HINWEIS

Enthält detaillierte Zusatzinfor­mationen zum aktuellen Thema.

WARNUNG

Weist Sie auf Schäden hin, die
beim Ausführen oder Unterlassen
spezieller Handlungen auftreten
könnten.

ACHTUNG

Schlägt Vorsichtsmaßnahmen vor,
um potentielle Hardware- oder
Softwareprobleme zu vermeiden.

WICHTIG

Erinnert Sie an die Ausführung
spezieller Handlungen, die zur
Bewältigung von Abläufen er­forderlich sind.

viii

TIP

Der Text neben diesem Symbol
enthält Tips und Tricks, die Ihnen
die Arbeit mit dem Systeme
erleichtern sollen.

ix

Inhaltsverzeichnis

Kapitel 1 Systemplatine

1.1 Hauptmerkmale..........................................................1-2

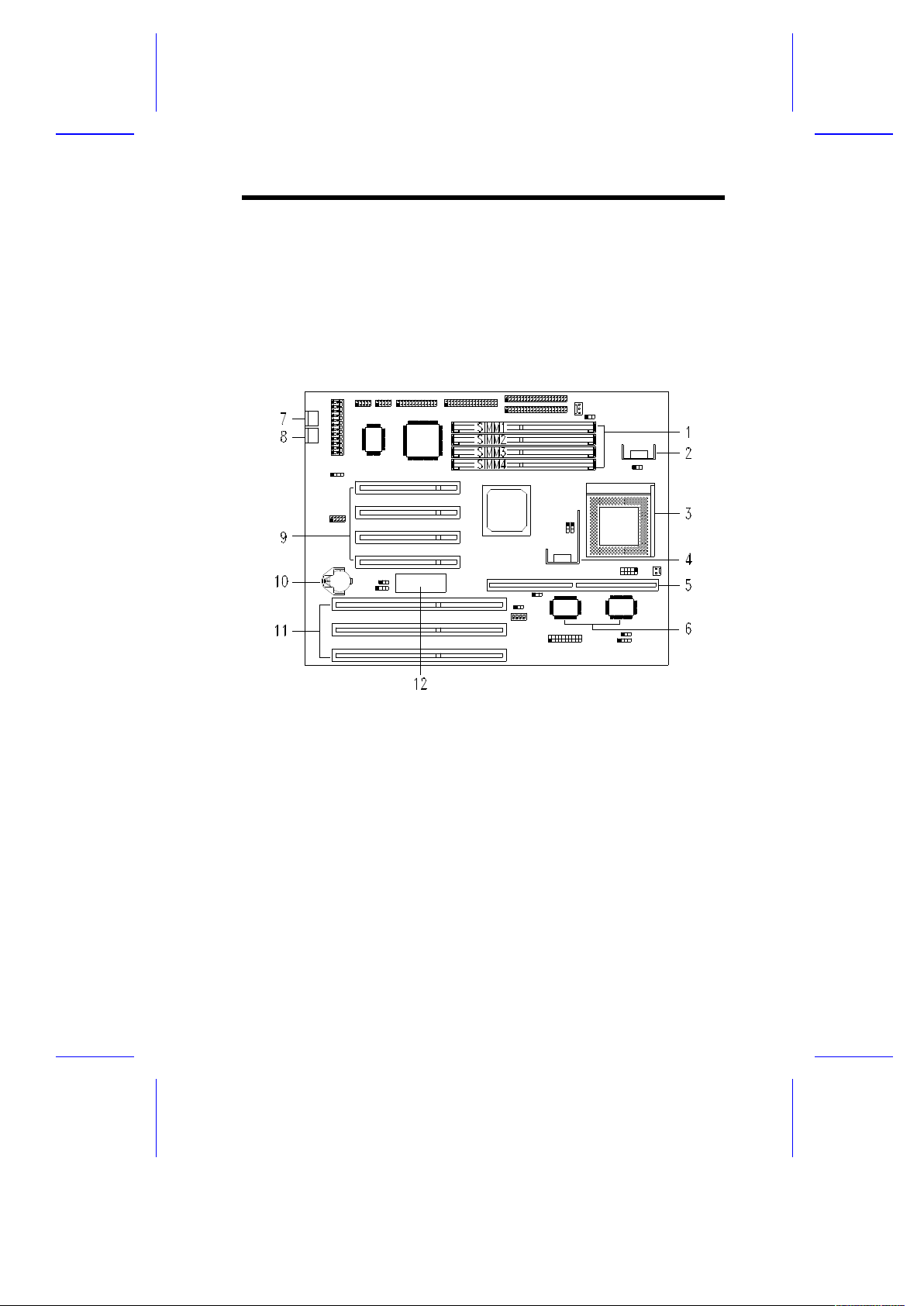

1.2 Übersicht....................................................................1-3

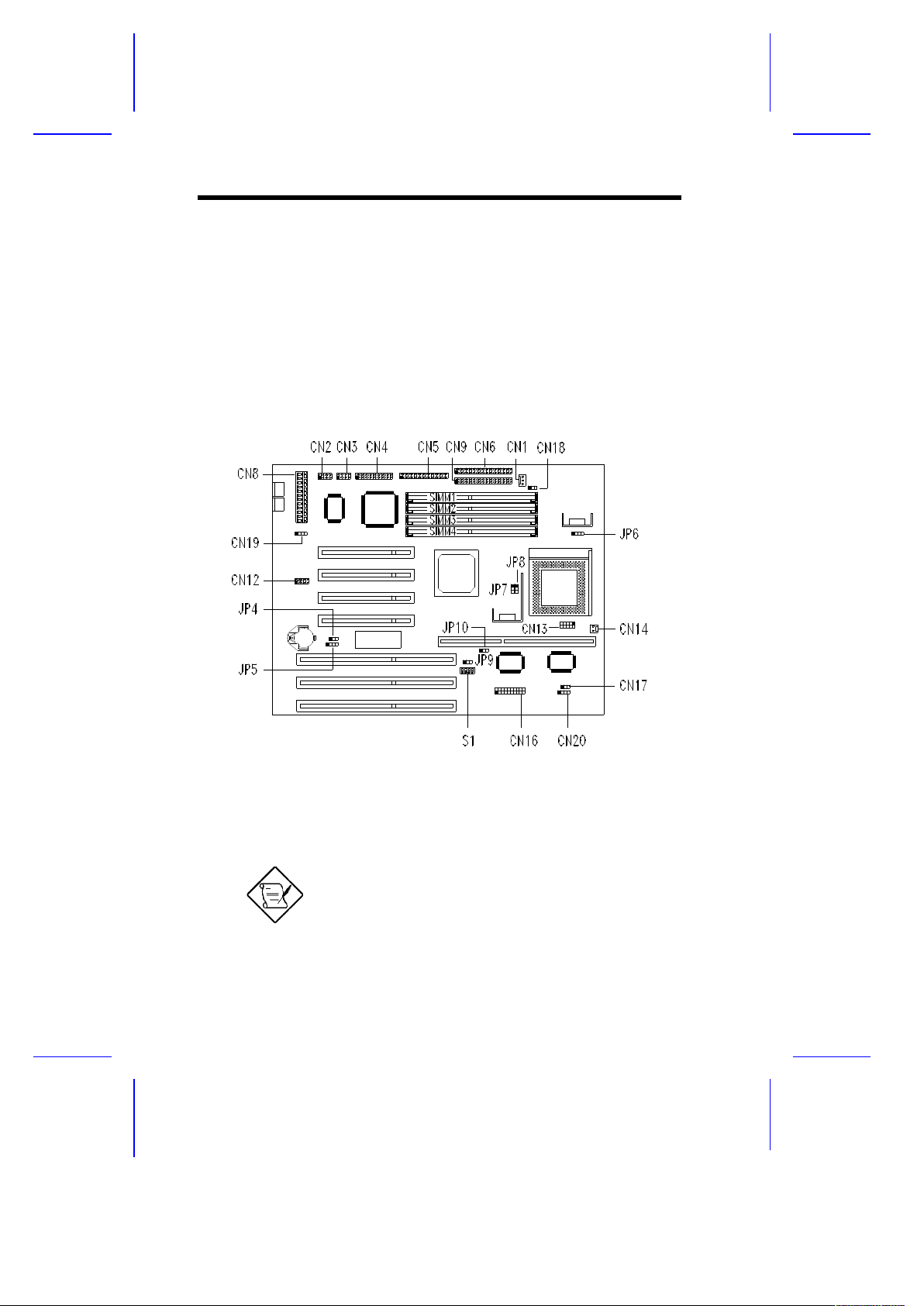

1.3 Brücken und Steckanschlüsse...................................1-4

1.3.1 Brücken- und Steckanschlußpositionen......1-4

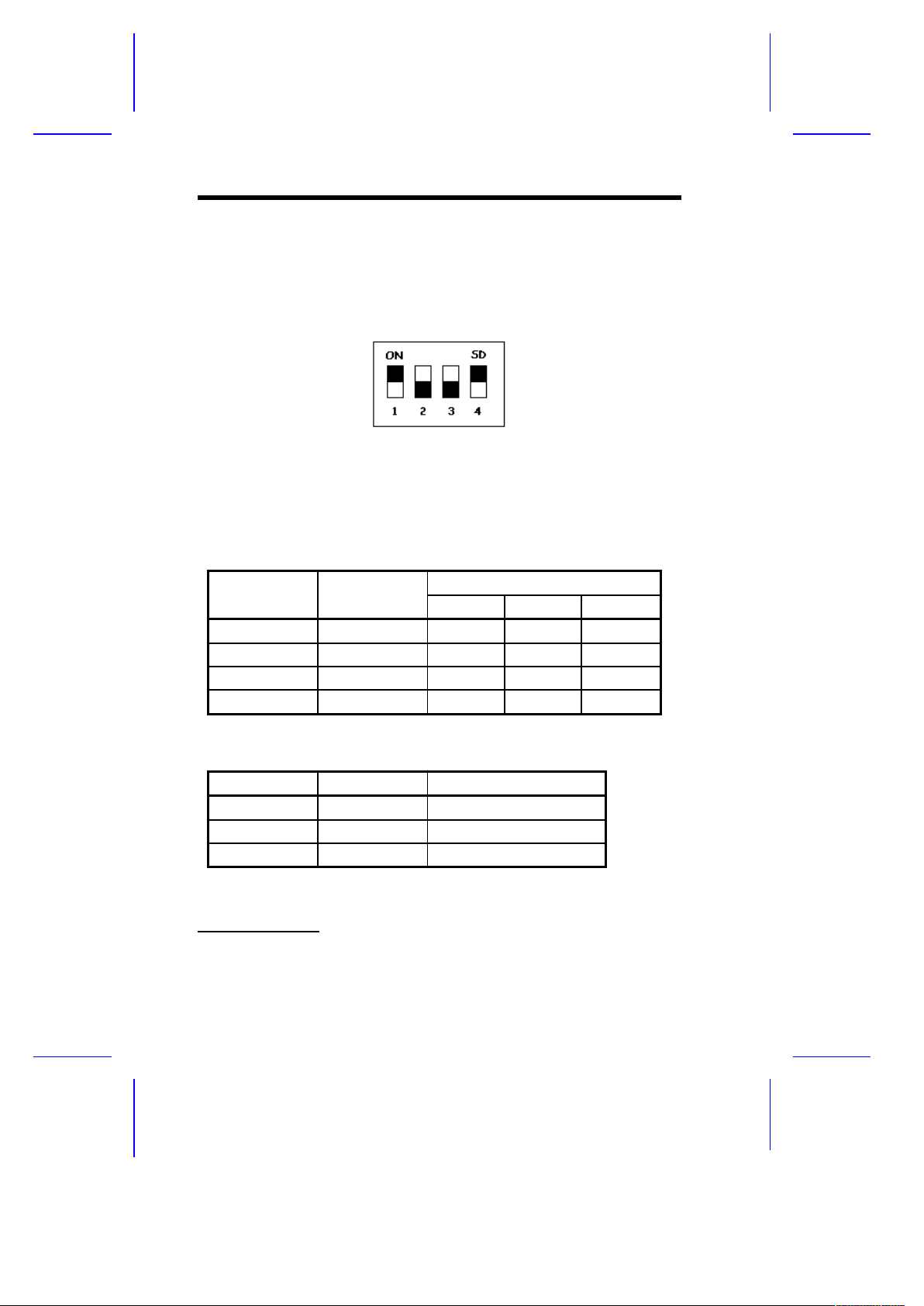

1.3.2 Brückeneinstellungen..................................1-5

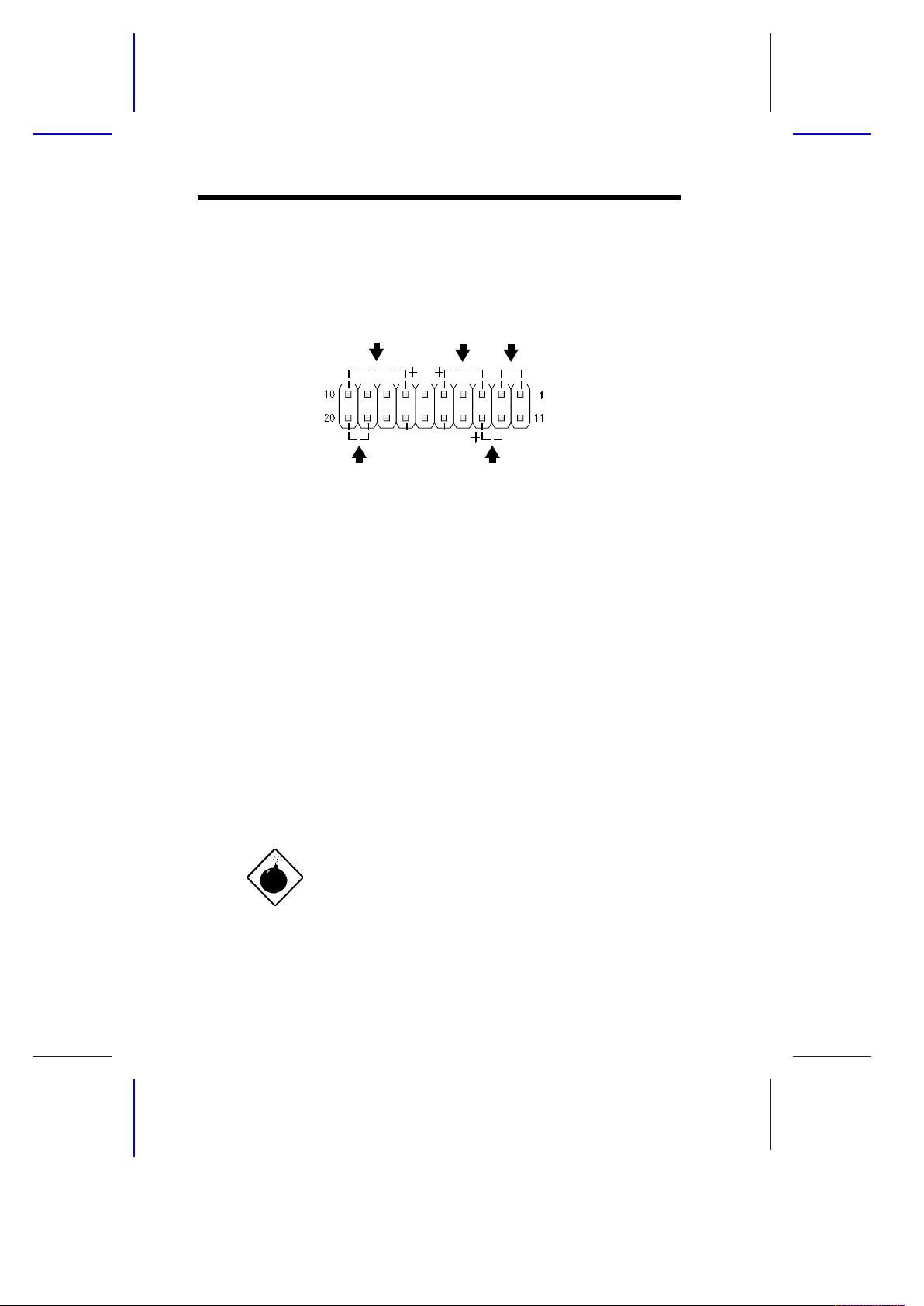

1.3.3 Funktionen der Steckanschlüsse................1-7

1.4 Vorsichtsmaßnahmen gegen elektrostatische

Entladungen...............................................................1-8

1.5 Speicheraufrüstung....................................................1-9

1.5.1 Speicherkonfigurationen..............................1-9

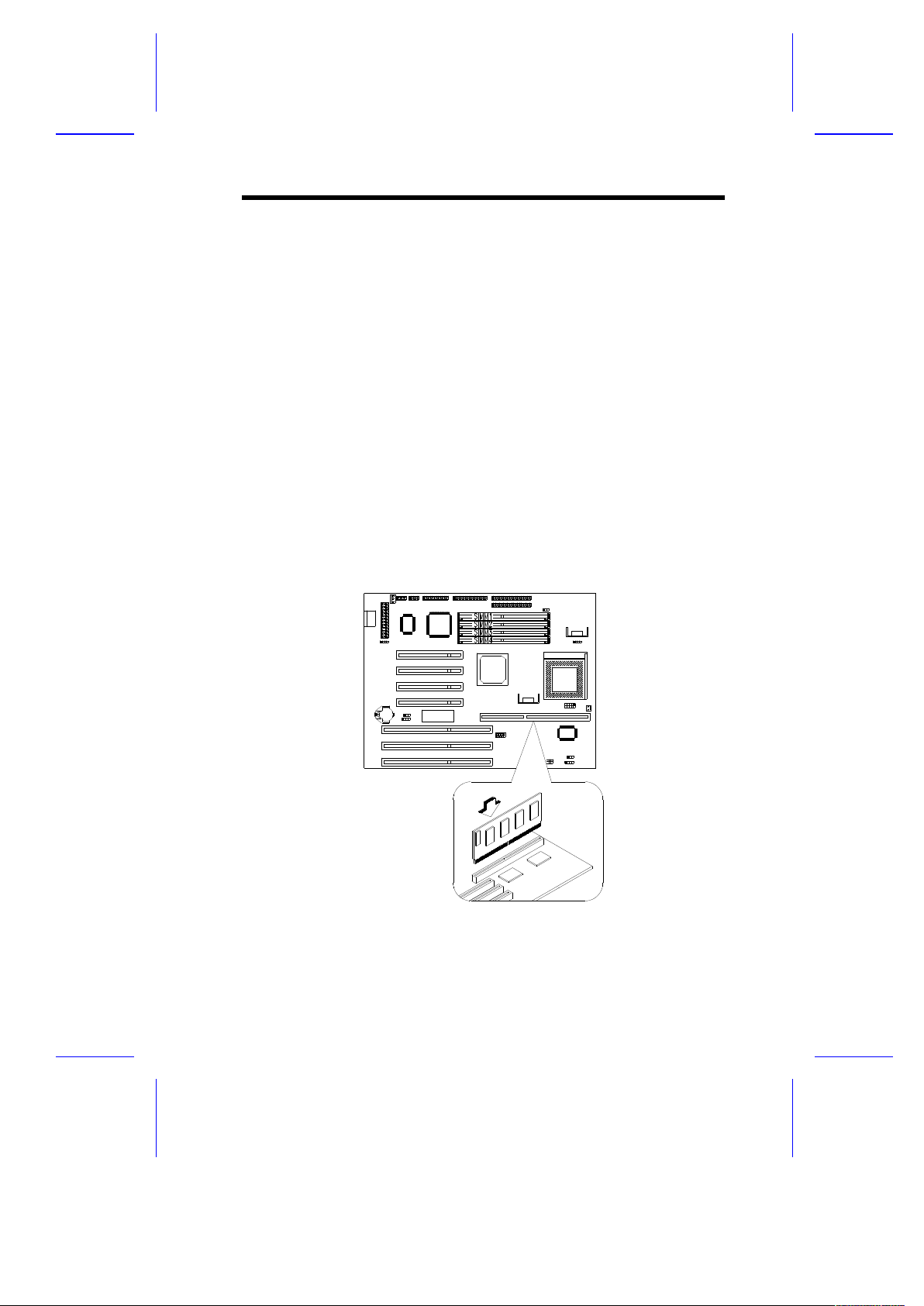

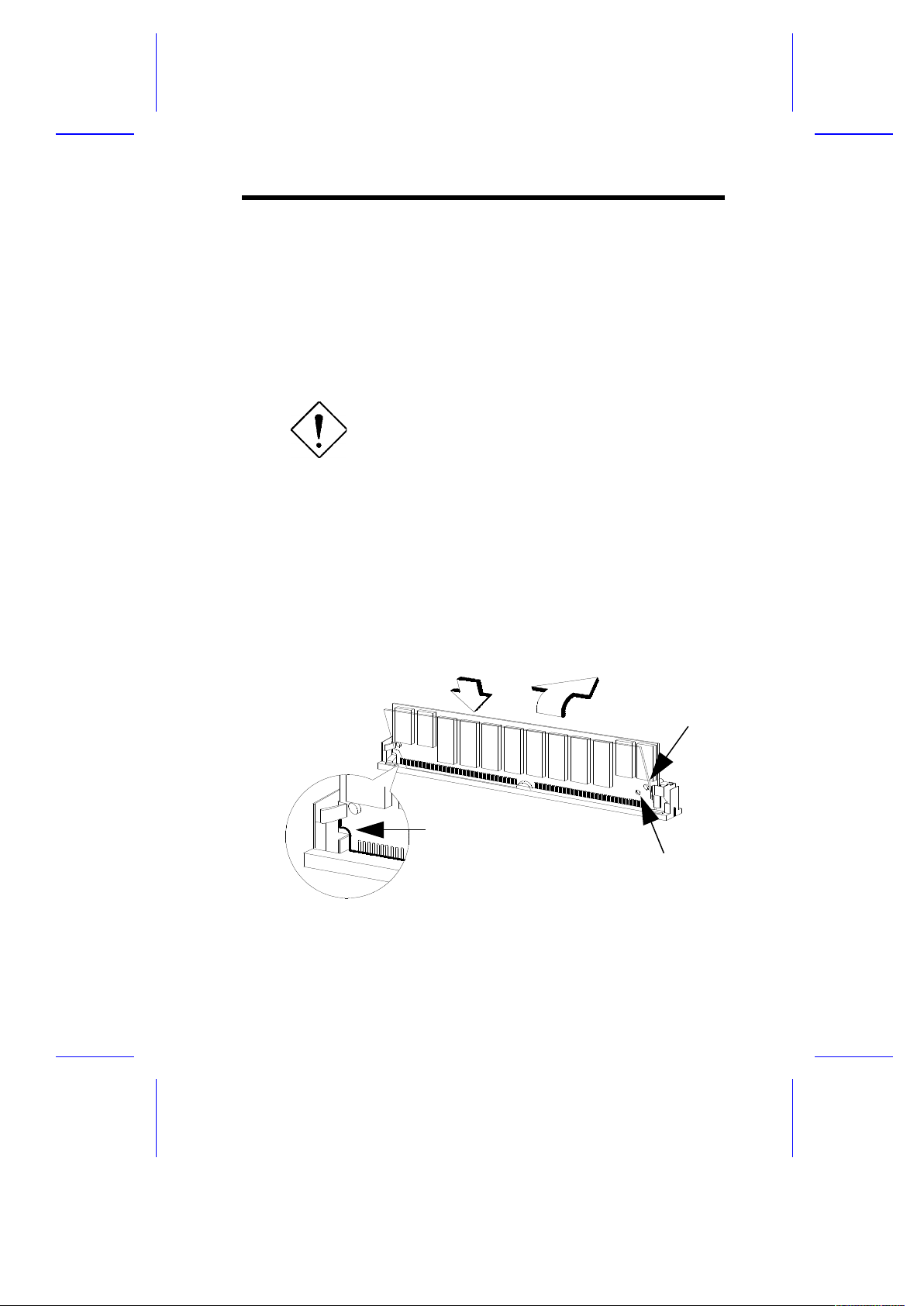

1.5.2 Ein SIMM installieren.................................1-11

1.5.3 Ein SIMM entfernen..................................1-12

1.5.4 Das System neu konfigurieren..................1-13

1.6 Unterstützung von IDE-Festplatten..........................1-13

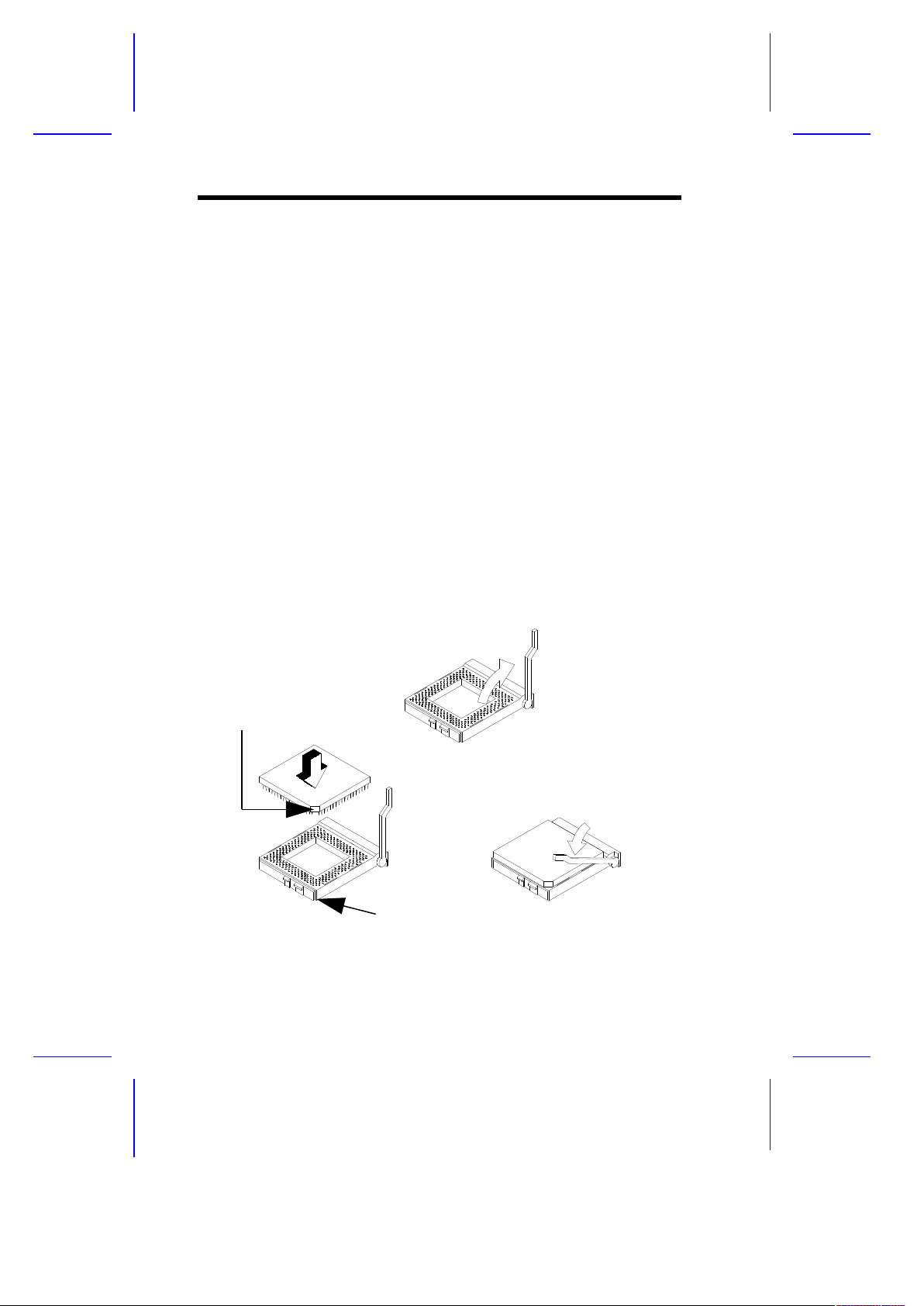

1.7 CPU-Installation.......................................................1-14

1.8 Konfigurationen des externen Cachespeichers........1-15

1.9 Fehlermeldungen.....................................................1-16

1.9.1 Software-Fehlermeldungen.......................1-16

1.9.2 System-Fehlermeldungen.........................1-16

1.9.3 Systemfehler berichtigen...........................1-19

Kapitel 2 BIOS-Utility

2.1 Aufruf von Setup........................................................2-2

x

2.2 Basic System Configuration

(System-Grundkonfiguration).....................................2-3

2.2.1 Date / Time (Datum / Uhrzeit).....................2-5

2.2.2 Diskette Drive A/B

(Diskettenlaufwerke A/B).............................2-6

2.2.3 IDE Drive 0/1/2/3 (IDE-Festplatten).............2-6

2.2.4 System Memory (Systemspeicher).............2-8

2.2.5 Math Coprocessor (Num. Koprozessor)......2-8

2.2.6 Video Display (Grafikanzeige).....................2-9

2.2.7 Enhanced IDE Features

(Erweiterte IDE-Funktionen)........................2-9

2.2.8 Num Lock After Boot

(Num-Aktivierung beim Systemstart).........2-10

2.2.9 Memory Test (Speichertest)......................2-10

2.2.10 Auto Configuration Mode

(Automatische Konfiguration)....................2-11

2.2.11 Fast Boot Mode (Systemschnellstart).......2-11

2.2.12 Quiet Boot (Ruhiger Systemstart).............2-11

2.2.13 Configuration Table

(Konfigurationstabelle)..............................2-12

2.3 Advanced System Configuration

(Erweiterte Systemkonfiguration).............................2-13

2.3.1 Shadow RAM (Schatten-RAM)..................2-14

2.3.2 Internal Cache (CPU Cache)

(CPU-interner Cache)...............................2-14

2.3.3 External Cache (Externer Cache).............2-14

2.3.4 ECC/Parity Mode Selection

(ECC/Paritätswahl)....................................2-15

2.3.5 Memory at 15MB-16MB

(Speicher bei 15-16 MB)...........................2-15

xi

2.3.6 Plug & Play OS

(Plug & Play-Betriebssystem)....................2-16

2.4 Power Saving Configuration

(Stromsparkonfiguration)..........................................2-17

2.4.1 Power Management Mode

(Stromsparmodus)....................................2-18

2.4.2 Monitored Activities

(Aktivitätsüberwachungen)........................2-19

2.5 System Security Setup (Systemsicherheit)..............2-20

2.5.1 Disk Drive Control (Laufwerkskontrolle)....2-20

2.5.2 On Board Communication Ports

(Integrierte

Kommunikationsschnittstellen)..................2-22

2.5.3 Onboard PS/2 Mouse (IRQ 12)

(Integrierte PS/2-Maus (Interrupt 12).........2-25

2.5.4 Setup Password (Setup-Paßwort).............2-26

2.5.5 Power On Password

(Systemstart-Paßwort)..............................2-28

2.6 PCI System Configuration

(PCI-Systemkonfiguration).......................................2-28

2.6.1 PCI IRQ Setting (PCI-IRQ-Einstellung).....2-29

2.6.2 PCI IRQ Sharing

(PCI-IRQ gemeinsam benutzen)...............2-29

2.6.3 VGA Palette Snoop

(VGA-Palette erkunden)............................2-30

2.7 Load Setup Default Settings

(Setup-Standardeinstellungen laden).......................2-31

2.8 Leaving Setup (Setup beenden)................2-32

xii

Liste der Abbildungen

1-1 Systemplatinenübersicht............................................1-3

1-2 Brücken und Steckanschlüsse auf der

Systemplatine.............................................................1-4

1-3 Multifunktionsschalter S1...........................................1-6

1-4 20-pol. Multifunktionsanschluß (CN16)......................1-8

1-5 Ein SIMM installieren................................................1-11

1-6 Ein SIMM entfernen..................................................1-12

1-7 Eine Pentium-CPU installieren.................................1-14

1-8 Ein Cachemodul installieren.....................................1-15

Liste der Tabellen

1-1 Brückeneinstellungen.................................................1-5

1-2 S1-Einstellungen für Schalter 1 und 2........................1-6

1-3 S1-Einstellungen für Schalter 3 und 4........................1-6

1-4 Funktionen der Steckanschlüsse................................1-7

1-5 Speicherkonfigurationen (64-Bit)...............................1-9

1-6 Speicherkonfigurationen (32-Bit).............................1-10

1-7 IDE-Festplattenkonfiguration....................................1-13

1-8 System-Fehlermeldungen........................................1-17

2-1 Einstellungen von Disk Drive Control.......................2-21

2-2 Einstellungen für "Serial Port 1"................................2-22

2-3 Einstellungen für "Serial Port 2"................................2-23

2-4 Einstellungen für "Parallel Port"................................2-24

2-5 Betriebseinstellungen der parallelen Schnittstelle.....2-25

xiii

K a p i t e l

1

Systemplatine

V55 ist eine leistungsstarke Systemplatine mit einer 64-Bit-Architektur.
Sie unterstützt die Intel-CPUs P54C, P54CS und P55C, die mit
75/90/100/120/133/150/166/200 MHz getaktet sind. Sie unterstützt
auch die CPUs M1 von Cyrix und K5 von AMD. Die Systemplatine
bedient sich der PCI-Local-Bus-Architektur (Peripheral Component
Interconnect), wodurch die Systemleistung durch Aktivierung von
superschnellen Peripheriegeräten für eine Anpassung an die
Taktfrequenz des Mikroprozessors mit seiner Übertragungsrate von
120 MB oder 132 MB pro Sekunde im Burst-Modus optimiert wird.

Zwei DRAM-Speicherbänke auf der Platine, bestehend aus vier 72­pol. Sockeln, unterstützen mit einzel- und doppeldichten SIMMs einen
Systemspeicher von maximal 128 MB. Die SIMM-Sockel können mit
Standard-Page-Modus- und EDO- (extended data output) SIMMs
bestückt werden. Die Platine besitzt einen exklusiven Steckplatz für
eine Erweiterung des Cachespeichers mittels eines Pipeline-Burst­Cachemoduls auf bis zu 512 KB.

Die zwei integrierten PCI-erweiterten IDE-Schnittstellen mit einem
Null-Wartezustand (zero-wait state) und einer Übertragungsrate von
16,6 MB pro Sekunde unterstützen bis zu vier IDE-Geräte. Integrierte
I/O-Schnittstellen bestehen aus zwei seriellen Schnittstellen mit UART­Chip 16550, einer parallelen Schnittstelle mit ECP/EPP-Funktion
sowie PS/2-Tastatur- und -Mausanschlüssen. Eine AT-Tastatur ist
eine Option.

Systemplatine 1-1

1.1 Hauptmerkmale

Die Systemplatine besitzt folgende Hauptmerkmale:

· Ein ZIF-Sockel (zero-insertion force) für die Intel-CPUs P54C,
P54CS und P55C, sowie die CPUs M1 von Cyrix und K5 von
AMD

· Zwei DRAM-Bänke mit vier 72-pol. SIMM-Sockeln, die 4/8/16/32­MB-SIMMs mit 60/70 ns unterstützen

· Drei ISA- und vier PCI-Bus-Erweiterungssteckplätze

· Integrierter, externer 256-KB-Pipeline-Burst-Cachespeicher, der

mit einem Pipeline-Burst-Cachemodul bis 512 KB erweitert
werden kann

· 128-KB-Flash-ROM für System-BIOS

· Zwei PCI-erweiterte IDE-Schnittstellen, die bis zu vier IDE-Geräte

unterstützen

· Systemuhr/-kalender mit 256-Byte CMOS RAM

· PS/2-Tastatur- und -Mausanschlüsse (optionaler AT-

Tastaturanschluß)

1-2 Benutzerhandbuch

1.2 Übersicht

Abbildung 1-1 zeigt Ihnen die Hauptkomponenten auf der
Systemplatine.

1 SIMM-Sockel
2 CPU-Spannungsregler
3 CPU-Sockel
4 CPU-Spannungsregler
5 Cachemodulsockel
6 Ext. Pipeline-Burst-Cachespeicher

7 PS/2-Tastaturanschluß
8 PS/2-Mausanschluß
9 PCI-Erweiterungssteckplätze
10 Batterie
11 ISA-Erweiterungssteckplätze
12 BIOS

Abbildung 1-1 Systemplatinenübersicht

Systemplatine 1-3

1.3 Brücken und Steckanschlüsse

1.3.1 Brücken- und Steckanschlußpositionen

Abbildung 1-2 zeigt Ihnen, wo sich die Brücken und Steckanschlüsse
auf der Systemplatine befinden.

Abbildung 1-2 Brücken und Steckanschlüsse auf der Systemplatine

Der geschwärzte Stift einer Brücke oder
eines Steckanschlusses steht für Stift 1.

1-4 Benutzerhandbuch

1.3.2 Brückeneinstellungen

Tabelle 1-1 listet die Brücken auf der Systemplatine mit ihren
entsprechenden Einstellungen und Funktionen auf.

Tabelle 1-1 Brückeneinstellungen

Brücke Einstellun

g

Funktion

ROM-Typ

JP4 1-2

2-3

*

EPROM
Flash-ROM

ROM-Marke

JP5 1-2

2-3*
3-4

NC
29EE010
28F001

CPU-Kernspannung

JP6 1-2

2-3*

2,5 Volt
2,8 Volt

CPU-I/O-Spannung

JP7 1-2

2-3*

3,5 Volt
3,3 Volt

Externe Cachegröße

JP8, JP9 1-2

2-3*

512 KB
256 KB

Externer
Cachemodus

JP10

1-2
2-3*

M1 linearer Burstmodus

1

M1 “1+4”-Modus

2

*

Standardeinstellung

1

Im linearen Burstmodus führt die CPU M1 einen Burstzyklus aus, doch
unterscheiden sich die Adreßsequenzen von denen der Intel Pentium-CPU. Der
Betrieb der CPU im linearen Burstmodus minimiert die CPU-Bus-Aktivität, was
wiederum die allgemeine Systemleistung steigert.

2

Im “1+4”-Modus führt die CPU M1 noch vor dem Burstzyklus einen einzelnen
Transfer-Lesezyklus aus. Dieser Modus ist mit CPUs von Intel kompatibel.

Systemplatine 1-5

Auf der Platine ist ein mit S1 markierter Multifunktionsschalter
integriert, mit dem Sie zwischen der CPU-Taktfrequenz und der CPU­Kern/Taktrate auswählen können.

Abbildung 1-3 zeigt den Multifunktionsschalter S1.

Abbildung 1-3 Multifunktionsschalter S1

Die Tabellen 1-2 und 1-3 listen die Einstellungen und die Funktionen
des Multifunktionsschalters S1 auf.

Tabelle 1-2 S1-Einstellungen für Schalter 1 und 2

Host-Busrate

SW1 SW2 Intel M1 K5

EIN EIN 5/2 1 2
EIN

*

AUS* 3 4 3/2
AUS EIN 2 2 2
AUS AUS 3/2 3 3/2

Tabelle 1-3 S1-Einstellungen für Schalter 3 und 4

SW3 SW4 CPU-Taktfrequenz

EIN EIN 50 MHz
AUS* EIN* 60 MHz
EIN AUS 66 MHz

*

Standardeinstellung

1-6 Benutzerhandbuch

1.3.3 Funktionen der Steckanschlüsse

Tabelle 1-4 listet die verschiedenen Steckanschlüsse auf der
Systemplatine mit ihren entsprechenden Funktionen auf.

Tabelle 1-4 Funktionen der Steckanschlüsse

Steckanschluß Funktion

CN1 Standby-Netzanschluß
CN2 Anschluß für serielle Schnittstelle 2
CN3 Anschluß für serielle Schnittstelle 1
CN4 Anschluß für parallele Schnittstelle
CN5 Anschluß für Diskettenlaufwerk
CN6 IDE-Anschluß 2
CN8 Netzanschluß

CN9 IDE-Anschluß 1
CN10 PS/2-Tastaturanschluß
CN11 PS/2-Mausanschluß
CN12 Universal-Seriell-Bus- (USB) Anschluß
CN13 CPU-Kurzschlußblock
CN14 Anschluß für CPU-Lüfter
CN16 Multifunktionsanschluß
CN17 Externer Suspend-Schalter
CN18 Software-Beendigungsschalter
CN19 IrDA-Anschluß
CN20 Anschluß für IDE-Lichtanzeige

Systemplatine 1-7

Der Multifunktionsanschluß CN16 besitzt die Frontseitenanschlüsse
für Lautsprecher, Lichtanzeigen, Schloßriegel und Reset. Abbildung
1-4 zeigt die Stiftzuordnungen von CN16 für jeden einzelnen
Frontanschluß.

Abbildung 1-4 20-pol. Multifunktionsanschluß (CN16)

1.4 Vorsichtsmaßnahmen gegen elektrostatische Entladungen

Vor der Installation einer Systemkomponente müssen Sie immer die
folgenden Vorsichtsmaßnahmen beachten.

1. Nehmen Sie eine Komponente erst dann aus ihrer

Schutzpackung heraus, wenn Sie diese installieren möchten.

2. Tragen Sie ein Erdungsband um Ihr Handgelenk, bevor Sie

elektronische Komponenten in die Hand nehmen.
Erdungsbänder erhalten Sie in den meisten Elektrogeschäften.

Die Abläufe in den folgenden Abschnitten
dürfen nur von einem qualifizierten Techniker
ausgeführt werden.

1-8 Benutzerhandbuch

Lautsprecher

BetriebsanzeigeSchloßriegel

Reset

Grüner Modus-Anzeige

(Turbolicht)

1.5 Speicheraufrüstung

Auf der Systemplatine befinden sich vier 72-pol. SIMM-Sockel, die 4­MB- und 16-MB-SIMMs mit Einzeldichte sowie 8-MB- und 32-MB­SIMMs mit Doppeldichte unterstützen. Die Tabellen 1-5 und 1-6 listen
die möglichen Speicherkonfigurationen auf.

1.5.1 Speicherkonfigurationen

Tabelle 1-5 Speicherkonfigurationen (64-Bit)

Bank 0 Bank 1 Gesamt-

SIMM-1 SIMM-2 SIMM-3 SIMM-4 speicher

4 MB 4 MB 8 MB

4 MB 4 MB 8 MB

8 MB 8 MB 16 MB

8 MB 8 MB 16 MB
4 MB 4 MB 4 MB 4 MB 16 MB
4 MB 4 MB 8 MB 8 MB 24 MB
8 MB 8 MB 4 MB 4 MB 24 MB
8 MB 8 MB 8 MB 8 MB 32 MB

16 MB 16 MB 32 MB

16 MB 16 MB 32 MB

4 MB 4 MB 16 MB 16 MB 40 MB

16 MB 16 MB 4 MB 4 MB 40 MB

8 MB 8 MB 16 MB 16 MB 48 MB

16 MB 16 MB 8 MB 8 MB 48 MB
16 MB 16 MB 16 MB 16 MB 64 MB
32 MB 32 MB 64 MB

32 MB 32 MB 64 MB

4 MB 4 MB 32 MB 32 MB 72 MB

32 MB 32 MB 4 MB 4 MB 72 MB

8 MB 8 MB 32 MB 32 MB 80 MB

32 MB 32 MB 8 MB 8 MB 80 MB
16 MB 16 MB 32 MB 32 MB 96 MB
32 MB 32 MB 16 MB 16 MB 96 MB

Systemplatine 1-9

32 MB 32 MB 32 MB 32 MB 128 MB

1-10 Benutzerhandbuch

Das System unterstützt auch 32-Bit-Speicherkonfigurationen. Hierbei
können Sie nur ein SIMM in einer Bank oder in einer Konfiguration
installieren. Auch ermöglicht dies eine beliebige Installation eines
SIMMs in einem beliebigen Sockel. Tabelle 1-6 listet die 32-Bit­Konfigurationen auf.

Tabelle 1-6 Speicherkonfigurationen (32-Bit)

Bank 0 Bank 1 Gesamt-

SIMM-1 SIMM-2 SIMM-3 SIMM-4 speicher

4 MB

*

4 MB

4 MB* 4 MB* 4 MB* 12 MB

4 MB 4 MB 8 MB 16 MB

4 MB 4 MB 16 MB 24 MB

4 MB 4 MB 32 MB 40 MB

8 MB 8 MB

8 MB 8 MB 4 MB 20 MB

8 MB 8 MB 8 MB 24 MB

8 MB 8 MB 16 MB 32 MB

8 MB 8 MB 32 MB 48 MB

16 MB 16 MB

16 MB 16 MB 4 MB 36 MB

16 MB 16 MB 8 MB 40 MB

*

Kann auch in anderen Sockeln installiert werden. Das gleiche gilt für die
anderen Konfigurationen.

Systemplatine 1-11

16 MB 16 MB 16 MB 48 MB

16 MB 16 MB 32 MB 64 MB

32 MB 32 MB

32 MB 32 MB 4 MB 68 MB

32 MB 32 MB 8 MB 72 MB

32 MB 32 MB 16 MB 80 MB

32 MB 32 MB 32 MB 96 MB

Bei einem 32-Bit-Zugriff unterstützt das
System die ECC- und die
Paritätsprüffunktionen nicht.

1-12 Benutzerhandbuch

1.5.2 Ein SIMM installieren

Anhand folgender Schritte installieren Sie ein SIMM:

1. Stecken Sie ein SIMM vorsichtig in einem 45°-Winkel in einen
Sockel und achten Sie darauf, daß die gerundete SIMM-Ecke mit
Stift 1 auf den Stift 1 des Sockels zu liegen kommt.

Ein SIMM läßt sich nur in eine Richtung
einstecken. Haben Sie dabei Probleme, ist
eventuell die Einsteckrichtung falsch.
Wählen Sie eine andere Einsteckrichtung für
das SIMM.

2. Drücken Sie das SIMM vorsichtig in eine vertikale Position, bis
die Sockelzapfen in die SIMM-Löcher passen und die
Halteklemmen das SIMM verriegeln. Das installierte SIMM muß
sich in einem 90°-Winkel befinden.

Systemplatine 1-13

Loch

Zapfe
n

Stift-1-Anzeige
(gerundete Ecke)

1

2

Abbildung 1-5 Ein SIMM installieren

1.5.3 Ein SIMM entfernen

Anhand folgender Schritte entfernen Sie ein SIMM:

1. Ziehen Sie die Halteklemmen auf beiden SIMM-Seiten nach
außen, um das SIMM zu entriegeln.

2. Bringen Sie das SIMM in einen 45°-Winkel.

3. Ziehen Sie das SIMM aus dem Sockel heraus.

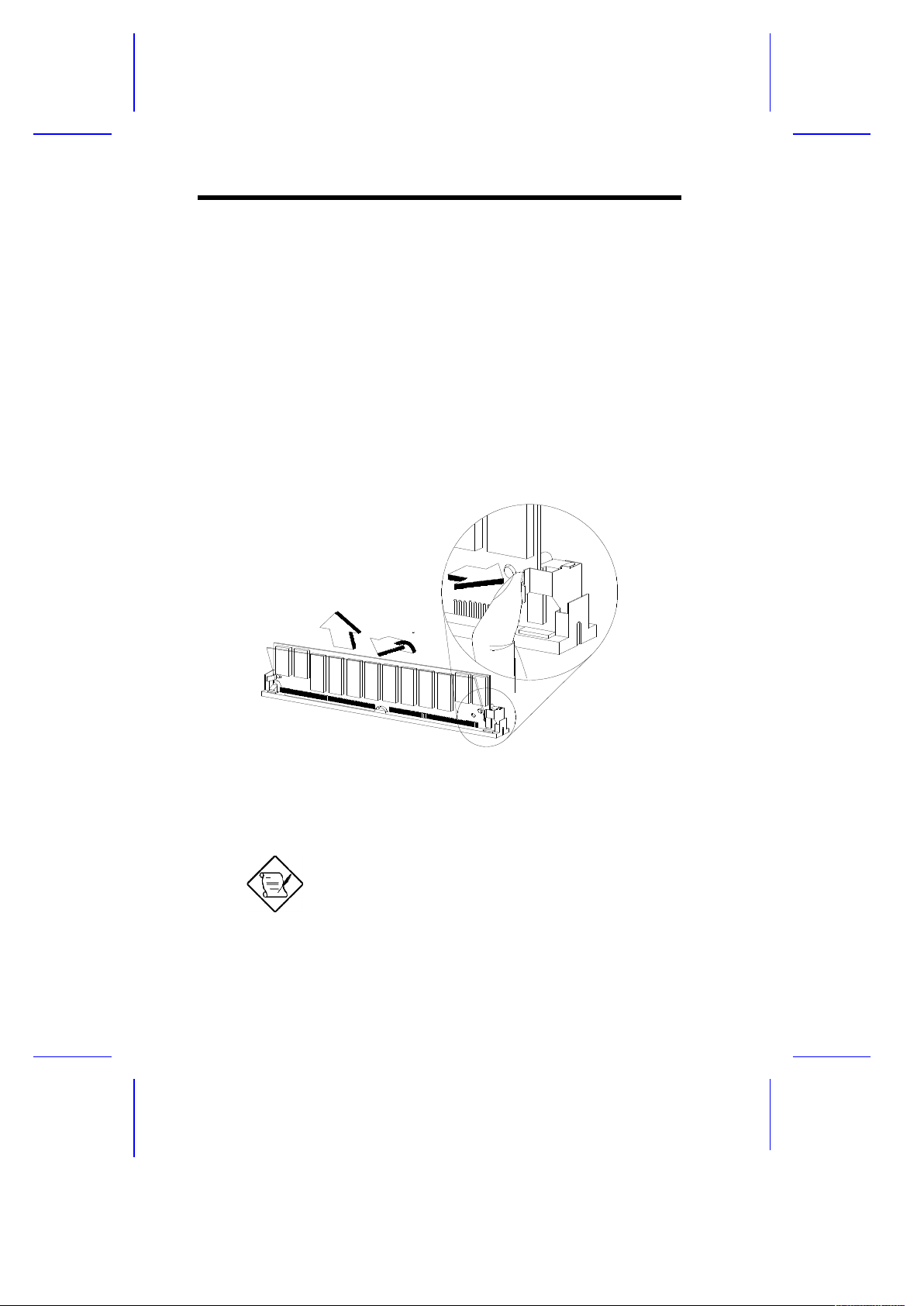

Abbildung 1-6 Ein SIMM entfernen

Entfernen Sie SIMMs immer erst aus dem
Sockel SIMM4, dann SIMM3, usw.

1-14 Benutzerhandbuch

1

2

3

1.5.4 Das System neu konfigurieren

Haben Sie SIMMs installiert oder entfernt, müssen Sie das Setup
aufrufen, um Ihr System neu zu konfigurieren.

Anhand folgender Schritte konfigurieren Sie Ihr System neu:

1. Schalten Sie das System ein. Es erscheint eine Speicher­Fehlermeldung mit dem Inhalt, daß der Gesamtspeicherwert nicht
mit dem im CMOS gespeicherten Wert übereinstimmt.

2. Rufen Sie mit Strg+Alt+Esc das Setup auf. Eine Meldung warnt
Sie vor einer falschen Speicherkonfiguration.

3. Drücken Sie zweimal Esc, um das Setup zu beenden und das
System erneut zu starten.

Das System startet mit der neuen Speicherkonfiguration.

1.6 Unterstützung von IDE-Festplatten

Die zwei auf der Systemplatine integrierten PCI-IDE-Schnittstellen
unterstützen vier IDE-Festplatten oder andere IDE-Geräte. Die
Position dieser Schnittstellen finden Sie in Abbildung 1-1.

Installieren Sie eine Festplatte im System gemäß der Anweisungen im
Installationshandbuch für das Gehäuse. Halten Sie sich beim
Kabelanschluß an die IDE-Festplattenkonfiguration in Tabelle 1-7.

Tabelle 1-7 IDE-Festplattenkonfiguration

IDE-Anschluß Master Slave

Kanal 1 Festplatte 0 Festplatte 1
Kanal 2 Festplatte 2 Festplatte 3

Systemplatine 1-15

1.7 CPU-Installation

Die Systemplatine besitzt einen ZIF-CPU-Sockel (zero-insertion force),
der die Installation erleichtert.

Anhand folgender Schritte installieren Sie eine Pentium-CPU:

1. Setzen Sie JP6 auf die richtige CPU-Kernspannung und JP7 auf
die CPU-I/O-Spannung. Weitere Informationen finden Sie in
Tabelle 1-1 und in Ihrer CPU-Dokumentation.

2. Unterstützt Ihre CPU ein Split-Powerplane für zwei
unterschiedliche Spannungen, entfernen Sie den
Kurzschlußblock auf CN13. Lesen Sie Ihre CPU-Dokumentation.

3. Ziehen Sie den Sockelhebel hoch.

4. Stecken Sie die CPU in den Sockel. Sie müssen darauf achten,
daß die gekerbte CPU-Ecke auf die Stift 1-Anzeige des Sockels
zu liegen kommt.

5. Drücken Sie den Sockelhebel herunter.

1-16 Benutzerhandbuch

SCHRITT 1

SCHRITT
2

SCHRITT 3

Gekerbte Ecke

Stift-1-Anzeige

Abbildung 1-7 Eine Pentium-CPU installieren

1.8 Konfigurationen des externen Cachespeichers

Auf der Systemplatine integriert ist ein externer, synchroner 256-KB­Cachespeicher, der auf bis zu 512 KB erweitert werden kann. Der
160-pol. Cachemodul-Steckplatz, der sich auf der Platine befindet,
unterstützt ein Pipeline-Burst-SRAM-Modul.

Anhand folgender Schritte installieren Sie ein Cachemodul:

1. Halten Sie ein Cachemodul so über den Steckplatz, daß seine

Komponentenseite auf die CPU weist.

2. Stecken Sie das Cachemodul vorsichtig ein, bis die goldenen

Finger des Moduls eingepaßt sind.

Systemplatine 1-17

Abbildung 1-8 Ein Cachemodul installieren

3. Setzen Sie die Brücken JP8 und JP9 auf die richtige Größe des
externen Cachespeichers.

1.9 Fehlermeldungen

Erhalten Sie eine Fehlermeldung, gleich welcher Art, stellen Sie die
Arbeit mit dem Computer ein. Schreiben Sie die Meldung ab und
korrigieren Sie den Fehler. Dieser Abschnitt erklärt die verschiedenen
Fehlermeldungsarten und die entsprechenden Korrekturmaßnahmen.

Grundsätzlich gibt es zwei Fehlermeldungsarten:

· Software

· System

1.9.1 Software-Fehlermeldungen

Software-Fehlermeldungen werden vom Betriebssystem oder von
einer Anwendung ausgegeben. Diese Meldungen treten
typischerweise nach dem Laden des Betriebssystems oder während
der Ausführung eines Anwendungsprogramms auf. Erhalten Sie
diesen Meldungstyp, ziehen Sie das Handbuch der Anwendung oder
des Betriebssystems zu Rate.

1.9.2 System-Fehlermeldungen

Eine System-Fehlermeldung deutet auf eine Funktionsstörung im
Computer selber hin. Sie erscheint normalerweise während des
Einschaltselbsttests und vor der Ausgabe der Eingabeaufforderung
des Betriebssystems.

Tabelle 1-8 listet die System-Fehlermeldungen auf.

1-18 Benutzerhandbuch

Tabelle 1-8 System-Fehlermeldungen

Meldung Korrektur

CMOS Battery Error Tauschen Sie den Batteriechip aus

oder wenden Sie sich an Ihren
Händler.

CMOS Checksum Error Laden Sie die BIOS-

Standardeinstellungen oder wenden
Sie sich an Ihren Händler.

Diskette Drive Controller
Error or Not Installed

Prüfen Sie, ob die
Diskettenlaufwerkskabel richtig
angeschlossen sind.

Diskette Drive Error Diskette könnte beschädigt sein.

Falls nicht, tauschen Sie das
Diskettenlaufwerk aus.

Diskette Drive A Type
Mismatch

Führen Sie Setup aus und wählen Sie
den richtigen Laufwerkstyp.

Diskette Drive B Type
Mismatch

Führen Sie Setup aus und wählen Sie
den richtigen Laufwerkstyp.

Equipment Configuration
Error

Modifizieren Sie die Konfiguration so,
daß sie mit den Optionen in den

Tabellen 1-5 und 1-6 übereinstimmt.
Hard Disk Controller Error Führen Sie Setup aus.
Hard Disk 0 Error Prüfen Sie alle Kabelanschlüsse.

Tauschen Sie die Festplatte aus.
Hard Disk 1 Error Prüfen Sie alle Kabelanschlüsse.

Tauschen Sie die Festplatte aus.
Keyboard Error or No

Keyboard Connected

Prüfen Sie den Anschluß der Tastatur

am System.
Keyboard Interface Error Tauschen Sie die Tastatur aus oder

wenden Sie sich an Ihren Händler.

Systemplatine 1-19

Tabelle 1-8 System-Fehlermeldungen (Fortsetzung)

Meldung Korrektur

Memory Error at:
MMMM:SSSS:OOO
(W:XXXX, R:YYYY)

wobei:
M: MB, S: Segment,
O: Versetzung,
X/Y: Schreib/Lesemuster
ist

Prüfen Sie die SIMMs auf der
Systemplatine. Wenden Sie sich an
Ihren Händler.

CPU Clock Mismatch Führen Sie Setup aus. Prüfen Sie, ob

der CPU-Takt richtig ist. Falls ja,
beenden Sie Setup und starten Sie das
System erneut. Erscheint diese
Fehlermeldung nochmals, bitten Sie
um technische Unterstützung.

Onboard Serial Port 1
Conflict

Führen Sie Setup aus und deaktivieren
Sie die Schnittstelle.

Onboard Serial Port 2
Conflict

Führen Sie Setup aus und deaktivieren
Sie die Schnittstelle.

Onboard Parallel Port
Conflict

Führen Sie Setup aus und deaktivieren
Sie die Schnittstelle.

Pointing Device Error Prüfen Sie den Anschluß des

Zeigegeräts.

Pointing Device Interface
Error

Tauschen Sie das Zeigegerät aus oder
wenden Sie sich an Ihren Händler.

Press F1 key to continue
or
Ctrl+Alt+Esc for Setup

Drücken Sie F1 oder rufen Sie das
Setup mit Strg+Alt+Esc auf.

Real Time Clock Error Wenden Sie sich an Ihren Händler.

1-20 Benutzerhandbuch

1.9.3 Systemfehler berichtigen

Als allgemeine Regel gilt: erscheint die Fehlermeldung "Press F1 to
continue", ist die Ursache ein Konfigurationsproblem, das einfach zu
lösen ist. Ein Gerätefehler verursacht überwiegend einen
schwerwiegenden Systemfehler, z. B. ein totales Systemversagen.

Hier einige Vorgehensweisen bei Fehlermeldungen:

1. Führen Sie das Setup aus. Bevor Sie Setup aufrufen, müssen
Sie die richtigen Konfigurationswerte Ihres Systems kennen. Aus
diesem Grunde sollten Sie sich diese nach einer richtigen
Systemkonfiguration aufschreiben. Eine falsche Setup­Konfiguration ist der Hauptgrund für Fehlermeldungen direkt nach
dem Einschalten des Systems, insbesondere bei neuen
Systemen.

2. Entfernen Sie die Systemabdeckung. Prüfen Sie, ob die Brücken
auf der Systemplatine und allen Erweiterungskarten richtig
gesetzt sind.

3. Bekommen Sie keinen Zugriff auf eine neue Festplatte, wurde
diese eventuell nicht richtig formatiert. Formatieren Sie die
Festplatte mit den Befehlen FDISK und FORMAT.

4. Prüfen Sie, ob alle Anschlüsse und Karten fest verankert sind.

Haben Sie die obigen Korrekturen durchgeführt und erhalten Sie
weiterhin eine Fehlermeldung, liegt wahrscheinlich ein Gerätefehler
vor.

Sind Sie sicher, daß Ihre Konfigurationswerte richtig sind und die
Batterie noch ausreichend Strom liefert, kann die Störungsursache an
einem fehlerhaften Chip liegen.

Bitten Sie in beiden Fällen einen autorisierten Kundendienst um
Unterstützung.

Systemplatine 1-21

K a p i t e l

2

BIOS-Utility

Die meisten Systeme wurden schon vom Hersteller oder Händler
konfiguriert. Beim Start des Computers braucht daher kein Setup
ausgeführt zu werden, außer Sie erhalten die Meldung "Run Setup".

Das Setup-Programm lädt die Konfigurationswerte in einen
batteriegepufferten, nichtflüchtigen Speicher, genannt CMOS RAM.
Dieser Speicherbereich gehört nicht zum System-RAM.

Erhalten Sie wiederholt die Meldung "Run
Setup", könnte die interne Batterie des
Computers leer sein. In diesem Fall kann
das System die Konfigurationswerte nicht im
CMOS speichern. Bitten Sie einen
qualifizierten Techniker um Unterstützung.

Vor dem Aufruf des Setup-Programms müssen alle geöffneten Dateien
gespeichert werden. Sofort nach Beendigung des Setups führt das
System einen Neustart aus.

BIOS-Utility 2-1

2.1 Aufruf von Setup

Betätigen Sie die Tastenkombination Strg+Alt+Esc, um Setup
aufzurufen.

Betätigen Sie Strg+Alt+Esc, während das
System startet. Zu einem anderen Zeitpunkt
funktioniert diese Tastenkombination nicht.

Sie erhalten das Hauptmenü der BIOS-Utility:

BIOS Utility

Basic System Configuration

Advanced System Configuration

Power Saving Configuration

System Security

PCI System Configuration

Load Setup Default Settings

¯ = Move Highlight Bar, ¬ = Select, Esc = Exit and Reboot

Die Parameter auf den Bildschirmen sind
Standardwerte, die nicht unbedingt mit den
Werten Ihres Systems identisch sein müssen.

Die abgeblendeten (mit Sternchen
versehenen) Menüpunkte auf dem Bildschirm
haben feste Einstellungen und sind nicht

2-2 Benutzerhandbuch

konfigurierbar.

BIOS-Utility 2-3

2.2 Basic System Configuration (System-Grundkonfiguration)

Wählen Sie "Basic System Configuration", um Konfigurationswerte wie
Datum, Uhrzeit und Laufwerkstypen einzugeben.

Der folgende Bildschirm zeigt das Menü von "Basic System
Configuration":

Basic System Configuration Page 1/2

Date ......................[MM/DD/YY]

Time ......................[HH:MM:SS]

Diskette Drive A ..........[xx-MB xx-inch]

Diskette Drive B ..........[xx-MB xx-inch]

Cylinder Head Sector

IDE Drive 0 (xxx MB)......[Auto] xx xx xx

IDE Drive 1 (xxx MB)......[Auto] xx xx xx

IDE Drive 2 ...............[Auto]

IDE Drive 3 ...............[Auto]

*Base Memory .......... ....[ xxx] KB

*Extended Memory ....... ...[ xxxx] KB

*Total Memory ......... ....[ xxxx] KB

*Math Coprocessor ...... ...[ Installed ]

*Video Display ........ ....[VGA/EGA]

¯ = Move Highlight Bar, ® ¬ = Change Setting
PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

Die Befehlszeile am unteren Rand des Menüs erläutert, wie man
Menüpunkte hervorhebt, Einstellungen ändert und von einem
Bildschirm zum nächsten blättert.

Drücken Sie á oder â auf dem Cursortastenblock, um den
gewünschten Parameter hervorzuheben.

Drücken Sie à oder ß, um die gewünschte Option für einen
Parameter anzuwählen.

2-4 Benutzerhandbuch

Drücken Sie Bild â oder Bild á, um zur nächsten bzw. vorherigen
Seite zu blättern.

Drücken Sie Esc, um das Konfigurationsmenü zu beenden.

Der folgende Bildschirm zeigt Seite 2 von "Basic System
Configuration":

Basic System Configuration Page 2/2

Enhanced IDE Features

Hard Disk Block Mode ...........[Enabled ]

Advanced PIO Mode ..............[Enabled ]

Hard Disk Size > 504MB .........[Enabled ]

Hard Disk 32-Bit Access ....... .[Enabled ]

Num Lock After Boot ...............[Enabled ]

*Memory Test .......................[Disabled]

Auto Configuration Mode............[Enabled ]

Fast Boot Mode ....................[Enabled ]

Quiet Boot ........................[Enabled ]

Configuration Table ...............[Disabled]

¯ = Move Highlight Bar, ® ¬ = Change Setting
PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

Die folgenden Abschnitte erklären die verschiedenen Parameter und
ihre Einstellungen.

BIOS-Utility 2-5

2.2.1 Date / Time (Datum / Uhrzeit)

Die Echtzeituhr bewahrt das Systemdatum und die Uhrzeit. Nach
Einstellung des Datums und der Uhrzeit brauchen Sie diese Werte
nicht mehr bei jedem Systemstart einzugeben. Solange die interne
Batterie Strom führt (ca. sieben Jahre) und angeschlossen ist, zeigt
die Systemuhr das genaue Datum und die Uhrzeit, auch wenn das
System ausgeschaltet ist.

Date (Datum)

Stellen Sie den Auswahlcursor auf den Parameter Date und drücken
Sie à oder ß, um das aktuelle Datum in der Reihenfolge Monat, Tag
und Jahr einzugeben.

Gültige Werte für Monat, Tag und Jahr sind:

· Monat 1 bis 12

· Tag 1 bis 31

· Jahr 00 bis 99

Time (Uhrzeit)

Stellen Sie den Auswahlcursor auf den Parameter Time und drücken
Sie à oder ß, um die aktuelle Uhrzeit in der Reihenfolge Stunde,
Minute und Sekunde einzugeben.

Gültige Werte für Stunde, Minute und Sekunde sind:

· Stunde 00 bis 23

· Minute 00 bis 59

· Sekunde 00 bis 59

2-6 Benutzerhandbuch

2.2.2 Diskette Drive A/B (Diskettenlaufwerke A/B)

Um den Konfigurationswert für das erste Diskettenlaufwerk (Laufwerk
A) einzustellen, heben Sie den Parameter Diskette Drive A hervor.
Drücken Sie à oder ß, um die Optionen einzusehen und wählen Sie
dann den passenden Wert.

Mögliche Einstellungen für die Parameter der Diskettenlaufwerke sind:

· [ None ]

· [360 KB, 5.25-inch]

· [1.2 MB, 5.25-inch]

· [720 KB, 3.5-inch]

· [1.44 MB, 3.5-inch]

· [2.88 MB, 3.5-inch]

Stellen Sie den Konfigurationswert für den Parameter Diskette Drive B
auf gleiche Weise ein. Ist kein zweites Diskettenlaufwerk installiert,
wählen Sie None.

2.2.3 IDE Drive 0/1/2/3 (IDE-Festplatten)

Um die erste Festplatte (Laufwerk C) zu konfigurieren, stellen Sie den
Auswahlcursor auf den Parameter IDE Drive 0. Drücken Sie à oder
ß, um die IDE-Festplattentypen und ihre entsprechenden Werte
anzuzeigen. Wählen Sie den Wert, der zu Ihrer IDE-Festplatte paßt.
Stellen Sie den Konfigurationswert für die anderen IDE-Laufwerke,
sofern installiert, auf gleiche Weise ein. Sind keine anderen
Laufwerke installiert, wählen Sie None.

BIOS-Utility 2-7

Die Option “Auto” anwählen

Wenn Sie nicht den genauen Typ Ihrer IDE-Festplatte kennen, wählen
Sie die Option Auto. Während des Einschaltselbsttests (POST),

wenn das System vor dem Laden des Betriebssystems und von
Anwendungen einen Selbsttest und eine Selbstinitialisierung ausführt,
stellt die BIOS-Utility automatisch Ihren IDE-Festplattentyp fest. Sie
sehen den Typ und die Werte Ihrer Festplatte, wenn Sie die BIOS­Utility aufrufen.

Cylinder Head Sector

IDE Drive 0 (xx MB). ...[Auto] xx xx xx

Sie können diese Werte auch mit der Option User abspeichern.

Cylinder Head Sector

IDE Drive 0 (xx MB). ...[User] xx xx xx

Beim nächsten Systemstart braucht die BIOS-Utility Ihr IDE-Laufwerk
nicht mehr automatisch zu konfigurieren, da sie die abgespeicherten
Festplatteninformationen während des POST vorfindet.

Wir empfehlen, daß Sie die IDE­Festplattenwerte abschreiben und an einem
sicheren Platz aufbewahren, so daß Sie
diese bei einer künftigen Neukonfiguration
der Festplatte gleich zur Hand haben.

Führen Sie eine automatische Konfiguration anderer installierter IDE­Festplatten auf gleiche Weise aus.

2-8 Benutzerhandbuch

Die Option “User” anwählen

Es mag vorkommen, daß Sie die Option Auto nicht benutzen können.
Sie müssen statt dessen User wählen, wenn Sie eine IDE-Festplatte
installierten, die zuvor formatiert wurde, jedoch nicht die

systemeigenen Parameter oder die Struktur der Festplatte benutzt.
Der IDE-Festplattentyp ist zwar aufgelistet, die Anzahl der Zylinder,
die Köpfe und die Sektoren sind jedoch nicht identisch.

So konfigurieren Sie eine IDE-Festplatte mit der User-Option:

1. Heben Sie den IDE-Festplattenparameter hervor.

2. Wählen Sie User und drücken Sie die Eingabetaste.

3. Geben Sie die Anzahl der Zylinder, die Köpfe und die Sektoren
der Festplatte in den entsprechenden Spalten ein.

Die richtigen IDE-Festplatteninformationen
müssen Ihnen im voraus bekannt sein.

4. Beantworten Sie die Frage, ob Sie die CMOS-Daten abspeichern
möchten, mit YES.

2.2.4 System Memory (Systemspeicher)

Während des POST stellt das System den Gesamtbetrag des
integrierten Systemspeichers automatisch fest und legt die
entsprechenden Parameterwerte fest. Wenn Sie zusätzlichen
Speicher installieren, aktualisiert das System den Parameter Total
Memory automatisch und zeigt die neue Speichergröße.

2.2.5 Math Coprocessor (Num. Koprozessor)

In der CPU ist ein numerischer Koprozessor integriert, so daß dieser
Parameter standardmäßig auf Installed gesetzt ist.

BIOS-Utility 2-9

2.2.6 Video Display (Grafikanzeige)

Die Grafikanzeige ist der Monitor, auf dem beim Systemstart das
Prompt des Betriebssystems ausgegeben wird. Das System ermittelt
automatisch den Grafikmodus Ihrer primären Anzeige und stellt den
entsprechenden Konfigurationswert ein. Folgende Werte sind
möglich:

· [Monochrome]

· [CGA 40 columns x 25 rows] (40 Spalten x 25 Zeilen)

· [CGA 80 columns x 25 rows] (80 Spalten x 25 Zeilen)

· [VGA/EGA]

2.2.7 Enhanced IDE Features (Erweiterte IDE-Funktionen)

Hard Disk Block Mode (Festplatten-Blockmodus)

Diese Funktion steigert, je nach installiertem Festplattentyp, die
Leistung von Festplatten. Ist dieser Parameter auf Enabled gesetzt,

erlaubt er Datenübertragungen in Blöcken (mehrfachen Sektoren).
Startet Ihr System nach Aktivierung dieses Parameters nicht mehr,
ändern Sie die Einstellung auf Disabled ab. Normalerweise steht

dieser Parameter auf Enabled.

Advanced PIO Mode (Erweiterter PIO-Modus)

Bei Aktivierung dieses Parameters werden die Datenkorrektur und die
Lese-/Schreibzeiten beschleunigt, wodurch sich die
Festplattenaktivitätszeit verkürzt und ihre Leistung gesteigert wird.

Um diese Funktion benutzen zu können, muß Ihre Festplatte den
erweiterten PIO-Modus unterstützen. Falls nicht, setzen Sie diesen
Parameter auf Disabled. Informieren Sie sich in Ihrer

Festplattendokumentation über den erweiterten PIO-Modus.

2-10 Benutzerhandbuch

Hard Disk Size > 504 MB (Festplattengröße > 504 MB)

Diese IDE-Erweiterung funktioniert nur unter DOS und Windows 3.x.
Ist diese Erweiterung aktiviert, können Sie eine Festplatte benutzen,
deren Kapazität 504 MB überschreitet. Dies wird durch die LBA­Modusübersetzung (Logical Block Address) ermöglicht. Bei anderen
Betriebssystemen muß dieser Parameter auf Disabled gesetzt

werden.

Um Datenverlust zu vermeiden, belassen Sie diesen Parameter auf

Enabled, wenn Sie eine Festplatte mit einer Kapazität größer als

504 MB benutzen, die zuvor mit dem LBA-Modus konfiguriert wurde.
Benutzen Sie eine mit dem Zylinder-Kopf-Sektor-Modus (CHS)
konfigurierte Festplatte, setzen Sie diesen Parameter auf Disabled.

Hard Disk 32-Bit Access (Festplatten-32-Bit-Zugriff)

Bei Aktivierung dieses Parameters verbessert sich die Systemleistung
durch Gewährung eines 32-Bit-Festplattenzugriffs. Diese IDE­Erweiterung funktioniert nur unter DOS, Windows 3.x und Novell
NetWare. Unterstützt Ihre Software oder Festplatte diese Funktion
nicht, setzen Sie diesen Parameter auf Disabled.

2.2.8 Num Lock After Boot (Num-Aktivierung beim Systemstart)

Mit diesem Parameter aktivieren Sie die Funktion Num Lock beim
Systemstart. Die Standardeinstellung ist Enabled.

2.2.9 Memory Test (Speichertest)

Ist dieser Parameter auf Enabled gesetzt, testet das System während
der POST-Routinen das RAM. Setzen Sie diesen Parameter auf

Disabled, ermittelt das System nur die Speichergröße und übergeht

die Testroutine. Die Standardeinstellung ist Disabled.

BIOS-Utility 2-11

Dieser Menüpunkt ist fest auf Disabled eingestellt und ist nicht
konfigurierbar, wenn der Parameter Fast Boot Mode auf Seite 2 des

Menüs von "Basic System Configuration" aktiviert ist. Siehe Abschnitt

2.2.12.

2.2.10 Auto Configuration Mode (Automatische Konfiguration)

Ist dieser Parameter aktiviert, richtet er die für Ihr System optimalen
Konfigurationswerte automatisch ein. Setzen Sie diesen Parameter
auf den Standard Enabled, wenn Sie die Festplattenparameter und

die Konfigurationen der integrierten Kommunikationsschnittstellen
nicht kennen.

2.2.11 Fast Boot Mode (Systemschnellstart)

Ist dieser Parameter aktiviert, startet das System schneller, indem
einige POST-Routinen ausgelassen werden. Es übergeht den
Speichertest und aktiviert den internen und den externen
Cachespeicher. Dieser Parameter ist standardmäßig aktiviert. Ist er
auf Enabled gesetzt, wird der Parameter Memory Test fest auf

Disabled eingestellt.

2.2.12 Quiet Boot (Ruhiger Systemstart)

Dieser Parameter aktiviert oder deaktiviert die Funktion Quiet Boot. Ist
er auf Enabled gesetzt, läuft das BIOS im Grafikmodus und zeigt

während des POST und des Systemstarts nur ein Erkennungslogo.
Hiernach zeigt der Bildschirm das Prompt des Betriebssystems (unter
DOS) oder ein Logo (unter Windows 95). Kommt während des
Systemstarts ein Fehler vor, schaltet das System automatisch zum
Textmodus.

Auch wenn dieser Parameter auf Enabled gesetzt ist, können Sie
während des Systemstarts zum Textmodus schalten, indem Sie nach

einem Piepston, der die Aktivierung der Tastatur ankündigt, F9
drücken.

2-12 Benutzerhandbuch

Ist dieser Parameter auf Disabled gesetzt, läuft das BIOS im
konventionellen Textmodus, wobei Sie auf dem Bildschirm Details zur

Systeminitialisierung sehen.

2.2.13 Configuration Table (Konfigurationstabelle)

Mit diesem Parameter erhalten Sie die Konfigurationstabelle nach dem
Post, jedoch noch vor dem Systemstart, auf dem Bildschirm. In der
Konfigurationstabelle sehen Sie eine Zusammenfassung der
Hardwaregeräte und -einstellungen, die das BIOS während des POST
feststellte. Beispiel einer Konfigurationstabelle:

CPU/CLK : Pentium/133 MHz
Math Coprocessor:Installed
IDE Drive 0 : xxx MB
IDE Drive 1 : xxx MB
IDE Drive 2 : xxx MB
IDE Drive 3 : xxx MB
Diskette Drive A: xx-MB, xx-inch
Diskette Drive B: None

Base Memory: : xxx KB
Extended Memory: xxxx KB
Shadow RAM : xxx KB
Internal Cache : xxx KB, Enabled
External Cache : xxx KB, Enabled
Serial Port(s) : 3F8h, 2F8h
Parallel Port : 378h
Pointing Device: None

BIOS-Utility 2-13

2.3 Advanced System Configuration (Erweiterte Systemkonfiguration)

Mit der Option "Advanced System Configuration" konfigurieren Sie die
erweiterten Systemspeicherfunktionen.

Sind Sie kein qualifizierter Techniker, ändern
Sie keine Einstellungen in Advanced
Configuration, um eine Systembeschädigung
zu vermeiden.

Der folgende Bildschirm zeigt Seite 1 der Parameter in "Advanced
System Configuration".

2-14 Benutzerhandbuch

Advanced System Configuration Page 1/1

Shadow RAM

*E0000h - FFFFFh (System BIOS) . . . [Enabled ]

*C0000h - C7FFFh (Video BIOS). .. . . [Enabled ]

C8000h - CBFFFh......... .... ..... [Disabled]

CC000h - CFFFFh......... .... ..... [Disabled]

D0000h - D3FFFh......... .... ..... [Disabled]

D4000h - D7FFFh......... .... ..... [Disabled]

D8000h - DBFFFh......... .... ..... [Disabled]

DC000h - DFFFFh......... .... ..... [Disabled]

*Internal Cache (CPU Cache).......... [Enabled ]

*External Cache...................... [Enabled ]

*Cache Scheme..................... [ Write Back ]

ECC/Parity Mode Selection...... ..... [Disabled]

Memory at 15MB-16MB Reserved for. . . . [ System ] Use

Plug & Play OS...................... [Yes]

¯ = Move Highlight Bar, ® ¬ = Change Setting
PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

Die abgeblendeten (mit Sternchen
versehenen) Parameter sind nicht
konfigurierbar.

BIOS-Utility 2-15

2.3.1 Shadow RAM (Schatten-RAM)

Das System reserviert 384 KB vom Hauptspeicher (RAM) für die
Funktion Shadow RAM. Dieser Parameter hat acht Adreßbereiche.
Aktivieren (Enabled) Sie diese Adressen, laufen das System-BIOS,

das Video-BIOS und die I/O-ROM-Funktionen direkt vom Shadow
RAM aus und beschleunigen den Systembetrieb. Sind diese
Adressen deaktiviert (Disabled), laufen die Funktionen normal vom

ROM aus.

Der Adreßbereich E0000h - FFFFFh ist für eine Kopie (Shadow) des
System-BIOS reserviert. Dieser Punkt steht immer auf Enabled und

ist nicht konfigurierbar. Der Adreßbereich C0000h - C7FFFh ist für
eine Kopie (Shadow) des Video-BIOS reserviert. Dieser Punkt ist fest
auf Enabled gesetzt und nicht konfigurierbar. Die restlichen

Adreßbereiche betreffen die I/O-ROM-Funktionen.

2.3.2 Internal Cache (CPU Cache) (CPU-interner Cache)

Dieser Parameter aktiviert oder deaktiviert den internen
Cachespeicher. Dieser Punkt ist fest auf Enabled gesetzt und nicht

konfigurierbar, wenn die Parameter Auto Configuration Mode und Fast
Boot Mode auf Seite 2 des Menüs von "Basic System Configuration"
aktiviert sind. Andernfalls können Sie diesen Punkt deaktivieren.

2.3.3 External Cache (Externer Cache)

Dieser Parameter aktiviert oder deaktiviert den externen
Cachespeicher. Dieser Punkt ist fest auf Enabled gesetzt und nicht

konfigurierbar, wenn der Parameter Fast Boot Mode auf Seite 2 des
Menüs der "Basic System Configuration" aktiviert ist. Andernfalls
können Sie diesen Punkt deaktivieren.

2-16 Benutzerhandbuch

Cache Scheme (Cache-Einrichtung)

Dieser Parameter richtet den Cache auf Write-back ein. Write-

back aktualisiert bei einem Schreibbefehl zwar den Cache, jedoch

nicht den Hauptspeicher. Der Hauptspeicher wird nur dann
aktualisiert, wenn es zwischen Cache und Hauptspeicher zu
Unstimmigkeiten kommt.

2.3.4 ECC/Parity Mode Selection (ECC/Paritätswahl)

Mit diesem Parameter aktivieren oder deaktivieren Sie die ECC- und
Paritätsprüffunktion.

Die Option ECC stellt sowohl Einzelbit-, als auch Mehrbitfehler fest,
korrigiert jedoch nur Einzelbitfehler. Die Option Parity gestattet eine
Paritätsprüfung. Stellt sie einen Paritätsfehler fest, informiert sie das

Betriebssystem über dem festgestellten Paritätsfehler.

Installieren Sie SIMMs ohne Parität, müssen Sie diesen Parameter
deaktivieren.

2.3.5 Memory at 15MB-16MB (Speicher bei 15-16 MB)

Um Speicheradreßkonflikte zwischen dem System und den
Erweiterungskarten zu verhindern, reservieren Sie diesen
Speicherbereich entweder für das System oder eine
Erweiterungskarte. Bevor Sie diesen Parameter einstellen, lesen Sie
im Handbuch Ihrer Zusatzkarte nach, ob Ihre Karte diesen
Speicherbereich benötigt. Falls nicht, setzen Sie diesen Parameter
auf System Use.

BIOS-Utility 2-17

2.3.6 Plug & Play OS (Plug & Play-Betriebssystem)

Setzen Sie diesen Parameter auf Yes, wenn Sie das Betriebssystem
Windows 95 installiert haben. Bei Aktivierung dieses Parameters

initialisiert und aktiviert Windows 95 startunfähige Plug-and-Play­Geräte (PnP) wie Audio- oder Modemkarten. Das BIOS initialisiert nur
startfähige PnP-Geräte wie SCSI-Karten.

Arbeiten Sie nicht unter Windows 95, setzen Sie diesen Parameter auf

No. Bei Deaktivierung dieses Parameters initialisiert das BIOS alle

startfähigen und startunfähigen PnP-Geräte.

2-18 Benutzerhandbuch

2.4 Power Saving Configuration (Stromsparkonfiguration)

Die Parameter der "Power Saving Configuration" sind nur
konfigurierbar, wenn Ihr System die Stromsparfunktionen unterstützt.

Die folgenden Bildschirme zeigen die Parameter der "Power Saving
Configuration" und ihre Standardeinstellungen:

Power Saving Configuration Page 1/1

Power Management Mode ................[Enabled ]

*Monitor Power Saving Timer .. .. ...[15] Minute(s)

*IDE Hard Disk Standby Timer ... .. .[15] Minute(s)

*System Standby Timer .............[OFF]

*System Suspend Timer .............[OFF]

Monitored Activities

IRQ 2/IRQ 9. . .[Disabled] DRQ 0.........[Disabled]

IRQ 3..... ....[Disabled] DRQ 1.........[Disabled]

IRQ 4..... ....[Disabled] DRQ 3.........[Disabled]

IRQ 5..... ....[Disabled] DRQ 5.........[Disabled]

IRQ 7..... ....[Disabled] DRQ 6.........[Disabled]

IRQ 10.. ... .. .[Disabled] DRQ 7.........[Disabled]

IRQ 11.. ... .. .[Disabled]

*IRQ 12.. ... .. .[Enabled ]

*IRQ 15.. ... .. .[Enabled ]

¯ = Move Highlight Bar, ® ¬ = Change Setting
PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

BIOS-Utility 2-19

2.4.1 Power Management Mode (Stromsparmodus)

Mit diesem Parameter senken Sie den Stromverbrauch. Ist dieser
Parameter auf Enabled gesetzt, können Sie den Monitor, die IDE-

Festplatte und die System-Timer konfigurieren. Setzen Sie ihn auf

Disabled, werden die Stromsparfunktionen und alle Timer deaktiviert.

Monitor Power Saving Timer (Monitorstromsparfunktion)

Dieser Parameter schaltet den Bildschirm eines VESA DPMS­kompatiblen Monitors in ein Standby. Bei jeglicher Tastatur- oder
Mausbedienung schaltet der Monitor zum Normalbetrieb zurück.

IDE Hard Disk Standby Timer (IDE-Festplattenstandby)

Mit diesem Parameter schalten Sie die Festplatte nach einem Leerlauf
von 1 bis 15 Minuten, je nach Ihrer Einstellung, in ein Standby.
Greifen Sie später wieder auf die Festplatte zu, geben Sie der
Festplatte 3 bis 5 Sekunden Zeit (je nach Festplattentyp), um zum
Normalbetrieb zurückzukehren. Setzen Sie diesen Parameter auf Off,
wenn Ihre Festplatte diese Funktion nicht unterstützt.

System Standby Timer (System-Standby)

Dieser Parameter setzt das System in einen "schnellen"
Stromsparmodus. Befindet sich das System über einen angegebenen
Zeitabschnitt hinweg im Leerlauf, schaltet es automatisch in ein
Standby. Bei jeglicher Tastatur- oder Mausbedienung, oder allen
überwachten Aktivitäten in den IRQ- oder DRQ-Kanälen, schaltet das
System zum Normalbetrieb zurück. Siehe Abschnitt 2.4.2.

2-20 Benutzerhandbuch

System Suspend Timer (System-Suspend)

Dieser Parameter unterstützt die stärkste Stromsparmaßnahme. Um
von einem Suspend zum normalen Systembetrieb zurückzukehren,
drücken Sie eine Taste, bewegen Sie die Maus oder betätigen Sie den
Reset-Schalter. Sind Sie in einem Netzwerk, setzen Sie diesen Punkt
auf OFF.

2.4.2 Monitored Activities (Aktivitätsüberwachungen)

Mit den Punkten IRQ und DRQ in diesem Parameter überwachen Sie
Systemaktivitäten, die über IRQ- und DRQ-Kanäle laufen, und legen
fest, ob Stromsparmaßnahmen aufgerufen werden sollen.

Belegen Sie z.B. IRQ 3 mit einem Fax/Modem und setzen Sie diesen
Punkt auf Enabled, weckt jegliche Fax-/Modemaktivität das System

aus einem Standby auf.

BIOS-Utility 2-21

2.5 System Security Setup (Systemsicherheit)

Das Setup-Programm besitzt eine Reihe von Sicherheitsfunktionen,
die einen unerwünschten Zugriff auf das System und seine Daten
verhindern.

Gehen Sie in das Setup-Programm und wählen Sie die Option
"System Security". Sie erhalten den folgenden Bildschirm:

System Security Page 1/1

Disk Drive Control

Diskette Drive................. [ Normal ]

Hard Disk Drive................ [ Normal ]

System Boot Drive........ ...... [Drive A then C]

Boot from CD-ROM......... ...... [Disabled]

Onboard Communication Ports

Serial Port 1 Base Address.. ... [ 3F8h ]

Serial Port 2 Base Address.. ... [ 2F8h ]

Parallel Port Base Address.. ... [378 (IRQ 7)]

Operation Mode..............[Enhanced Parallel Port (EPP)] Mode

*ECP DMA Channel...... ...[-]

Onboard PS/2 Mouse (IRQ 12).. .. ..[Enabled ]

Setup Password....... ...... ......[ None ]

Power On Password........... .....[ None ]

¯ = Move Highlight Bar, ® ¬ = Change Setting
PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

2.5.1 Disk Drive Control (Laufwerkskontrolle)

Mit den Laufwerkskontrollfunktionen aktivieren oder deaktivieren Sie
Lese-/Schreibfunktionen eines Laufwerks. Diese Funktionen
kontrollieren auch die "Boot"-Funktion des Disketten- oder
Festplattenlaufwerks, um das Laden von Betriebssystemen oder
anderen Programmen von einem gewissen Laufwerk zu verhindern,
während die anderen Laufwerke weiterhin betriebsfähig bleiben.

2-22 Benutzerhandbuch

Tabelle 2-1 listet die Einstellungen der Laufwerkskontrolle und ihre
entsprechenden Funktionen auf.

Tabelle 2-1 Einstellungen von Disk Drive Control

Diskette Drive (Diskettenlaufwerk)

Einstellung Erklärung

Normal Diskettenlaufwerk funktioniert normal
Write Protect All Sectors Deaktiviert Schreibfunktion auf allen

Sektoren

Write Protect Boot Sector Deaktiviert Schreibfunktion nur auf dem

Startsektor

Disabled Deaktiviert alle Diskettenfunktionen

Hard Disk Drive (Festplatte)

Einstellung Erklärung

Normal Festplatte funktioniert normal
Write Protect All Sectors Deaktiviert Schreibfunktion auf allen

Sektoren

Write Protect Boot Sector Deaktiviert Schreibfunktion nur auf dem

Startsektor

Disabled Deaktiviert alle Festplattenfunktionen

System Boot Drive (Systemstartlaufwerk)

Einstellung Erklärung

Drive A then C System prüft zuerst Laufwerk A.

Befindet sich eine Diskette im Laufwerk,
startet das System vom Laufwerk A.
Andernfalls startet es vom Laufwerk C.

Drive C then A System prüft zuerst Laufwerk C. Ist eine

Festplatte (Laufwerk C) installiert, startet
das System vom Laufwerk C.

Andernfalls startet es vom Laufwerk A.
C: System startet immer vom Laufwerk C.
A: System startet immer vom Laufwerk A.

BIOS-Utility 2-23

Tabelle 2-1 Einstellungen von Disk Drive Control (Fortsetzung)

Boot from CD-ROM (Systemstart vom CD-ROM)

Einstellung Erklärung

Enabled System prüft, ob sich eine startfähige

CD-ROM im CD-ROM-Laufwerk befindet.
Ist eine CD-ROM vorhanden, startet das
System vom CD-ROM-Laufwerk.
Andernfalls startet es von dem Laufwerk,
das im Parameter System Boot Drive
angegeben ist.

Disabled System startet von dem Laufwerk, das im

Parameter System Boot Drive
angegeben ist.

2.5.2 On Board Communication Ports (Integrierte Kommunikationsschnittstellen)

Serial Port 1 Base Address (Basisadresse der seriellen Schnittstelle 1)

Mit diesem Parameter stellen Sie die logische Basisadresse der
seriellen Schnittstelle 1 ein.

Tabelle 2-2 Einstellungen für "Serial Port 1"

Einstellung Erklärung

3F8h Serielle Schnittstelle 1 mit Adresse 3F8h und

Belegung von IRQ4

2F8h Serielle Schnittstelle 1 mit Adresse 2F8h und

Belegung von IRQ3

3E8h Serielle Schnittstelle 1 mit Adresse 3E8h und

Belegung von IRQ4

2E8h Serielle Schnittstelle 1 mit Adresse 2E8h und

Belegung von IRQ3

Disabled Deaktiviert serielle Schnittstelle 1

2-24 Benutzerhandbuch

Serial Port 2 Base Address (Basisadresse der seriellen Schnittstelle 2)

Mit diesem Parameter stellen Sie die logische Basisadresse der
seriellen Schnittstelle 2 ein.

Tabelle 2-3 Einstellungen für "Serial Port 2"

Einstellung Erklärung

3F8h Serielle Schnittstelle 2 mit Adresse 3F8h und

Belegung von IRQ4

2F8h Serielle Schnittstelle 2 mit Adresse 2F8h und

Belegung von IRQ3

3E8h Serielle Schnittstelle 2 mit Adresse 3E8h

und Belegung von IRQ4

2E8h Serielle Schnittstelle 2 mit Adresse 2E8h

und Belegung von IRQ3

Disabled Deaktiviert serielle Schnittstelle 2

Belegen Sie die serielle Schnittstelle 1 mit
3F8h, dürfen Sie der seriellen Schnittstelle 2
nur 2F8h oder 2E8h zuordnen.

Belegen Sie die serielle Schnittstelle 1 mit
2F8h, dürfen Sie der seriellen Schnittstelle 2
nur 3F8h oder 3E8h zuordnen.

Parallel Port Base Address (Basisadresse der parallelen Schnittstelle)

Das System besitzt eine parallele Schnittstelle. Tabelle 2-4 listet die
Optionen der parallelen Schnittstellenadresse auf. Sie können die
parallele Schnittstelle auch deaktivieren.

BIOS-Utility 2-25

Tabelle 2-4 Einstellungen für "Parallel Port"

Einstellung Funktion

3BCh (IRQ 7) Entspricht der parallelen Schnittstelle

mit Adresse 3BCh

378h (IRQ 7) Entspricht der parallelen Schnittstelle

mit Adresse 378h

278h (IRQ 5) Entspricht der parallelen Schnittstelle

mit Adresse 278h

Disabled Deaktiviert die parallele Schnittstelle

Um die parallele Schnittstelle zu deaktivieren, wählen Sie die Option

Disabled. Installierten Sie eine Zusatzkarte, deren parallele

Schnittstelle mit der Adresse der integrierten parallelen Schnittstelle in
Konflikt tritt, deaktiviert das System automatisch die integrierten
Funktionen.

Prüfen Sie die parallele Schnittstellenadresse auf der Zusatzkarte und
ändern Sie diese so ab, daß sie keinen Konflikt erzeugt.

2-26 Benutzerhandbuch

OPERATION MODE (B etriebsmodus )

Mit diesem Punkt stellen Sie den Betriebsmodus der parallelen
Schnittstelle ein. Tabelle 2-5 listet die verschiedenen Betriebsmodi
auf.

Tabelle 2-5 Betriebseinstellungen der parallelen Schnittstelle

Einstellung Funktion

Standard Parallel Port (SPP) Erlaubt einen Ein-Weg-Betrieb mit

normaler Geschwindigkeit

Standard and Bidirectional Erlaubt einen Zwei-Weg-Betrieb mit

normaler Geschwindigkeit

Enhanced Parallel Port (EPP) Erlaubt bidirektionalen Betrieb der

parallelen Schnittstelle mit
Höchstgeschwindigkeit

Extended Capabilities Port
(ECP)

Erlaubt parallelen
Schnittstellenbetrieb im
bidirektionalen Modus und mit einer
Geschwindigkeit, die höher ist als
die maximale Übertragungsrate

ECP DMA CHANNEL (ECP-DMA- Kanal )

Dieser Punkt wird nur dann aktiv, wenn Sie Extended Capabilities

Port (ECP) als Betriebsmodus wählten. Er gestattet Ihnen die Wahl

von DMA-Kanal 1 oder DMA-Kanal 3 (wie von Windows 95 gefordert).

2.5.3 On-board PS/2 Mouse (IRQ 12) (Integrierte PS/2-Maus (Interrupt 12))

Dieser Parameter aktiviert oder deaktiviert die integrierte PS/2-Maus.
Setzen Sie ihn auf Enabled, können Sie die integrierte PS/2-Maus mit

zugeordnetem IRQ12 benutzen. Setzen Sie ihn auf Disabled,
deaktiviert er die Maus und stellt IRQ12 anderen Geräten zur

Belegung zur Verfügung.

BIOS-Utility 2-27

2.5.4 Setup Password (Setup-Paßwort)

Das Setup Password verhindert unerwünschten Zugriff auf die BIOS­Utility.

Ein Paßwort einrichten

1. Rufen Sie die BIOS-Utility auf und wählen Sie "System Security".

2. Heben Sie den Parameter Setup Password hervor und drücken
Sie à oder ß. Sie erhalten das Paßwortprompt:

3. Geben Sie ein Paßwort ein, das maximal sieben Zeichen lang
sein kann.

Seien Sie bei der Eingabe des Paßworts
besonders vorsichtig, da die Zeichen beim
Tippen nicht auf dem Bildschirm erscheinen.

4. Drücken Sie die Eingabetaste. Sie werden jetzt gebeten, das
Paßwort zur Bestätigung der ersten Eingabe nochmals
einzugeben.

5. Geben Sie das Paßwort nochmals ein und drücken Sie die
Eingabetaste.

Nach Einrichtung des Paßworts setzt das System den Parameter
Setup Password automatisch auf Present (vorhanden).

6. Beenden Sie den Bildschirm von "System Security" mit Esc und
kehren Sie zum Hauptmenü zurück.

7. Beenden Sie die BIOS-Utility mit Esc. Ein Dialogfeld fragt Sie
jetzt, ob Sie die CMOS-Daten abspeichern möchten.

2-28 Benutzerhandbuch

8. Speichern Sie Ihre Änderungen mit Yes, woraufhin das System
einen Neustart ausführt.

Wenn Sie beim nächsten Mal die BIOS-Utility aufrufen, müssen Sie Ihr
Setup-Paßwort angeben.

Schreiben Sie Ihr Paßwort auf und bewahren
Sie es an einem sicheren Platz auf!

Ihr Setup-Paßwort ändern oder löschen

Ein Setup-Paßwort läßt sich folgendermaßen ändern:

1. Rufen Sie die BIOS-Utility auf und wählen Sie "System Security".

2. Heben Sie den Parameter Setup Password hervor.

3. Drücken Sie à oder ß, um das Paßwortprompt anzuzeigen und
geben Sie ein neues Paßwort ein.

oder

Drücken Sie à oder ß und wählen Sie None, um das
vorhandene Paßwort zu löschen.

4. Beenden Sie den Bildschirm von "System Security" mit Esc und
kehren Sie zum Hauptmenü zurück.

5. Beenden Sie die BIOS-Utility mit Esc. Ein Dialogfeld fragt Sie
jetzt, ob Sie die CMOS-Daten abspeichern möchten.

6. Speichern Sie Ihre Änderungen mit Yes, woraufhin das System
einen Neustart ausführt.

Wenn Sie Ihr Paßwort vergessen haben

Können Sie sich nicht mehr an Ihr Paßwort erinnern, rufen Sie Ihren
Händler oder einen qualifizierten Techniker um Hilfe.

BIOS-Utility 2-29

2.5.5 Power On Password (Systemstart-Paßwort)

Dieser Parameter schützt Ihr System vor unerwünschter Benutzung.
Sobald Power On Password eingerichtet ist, müssen Sie es bei jedem
Systemstart eingeben.

Um dieses Paßwort einzurichten, heben Sie den Parameter Power On
Password hervor und gehen Sie so vor wie bei Einrichtung des Setup­Paßworts. Lesen Sie Abschnitt 2.5.4.

2.6 PCI System Configuration (PCI-Systemkonfiguration)

Mit der Option "PCI System Configuration" können Sie Ihre PCI­Geräte einstellen.

PCI System Configuration Page 1/1

PCI IRQ Setting ............[ Auto ]

INTA INTB INTC INTD

*PCI Slot 1............ [--] [--] [--] [--]

*PCI Slot 2............ [--] [--] [--] [--]

*PCI Slot 3............ [--] [--] [--] [--]

*PCI Slot 4............ [--] [--] [--] [--]

PCI IRQ Sharing.............[Yes]

VGA Palette Snoop ..........[Disabled]

¯ = Move Highlight Bar, ® ¬ = Change Setting
PgDn/PgUp = Move Screen, F1 = Help, Esc = Exit

2-30 Benutzerhandbuch

2.6.1 PCI IRQ Setting (PCI-IRQ-Einstellung)

Dieser Parameter gestattet eine automatische (Auto) oder manuelle
(Manual) Konfiguration der PCI-Geräte. Benutzen Sie Plug-and-Play-
Geräte (PnP), können Sie die Standardeinstellung Auto beibehalten.
Das System konfiguriert dann automatisch die PnP-Geräte. Gehört Ihr

PCI-Gerät nicht zum Typ PnP, können Sie das Interrupt für jedes
einzelne Gerät manuell zuweisen.

Technische Informationen über die PCI-Karte
finden Sie in Ihrem Handbuch.

PCI Slots (PCI-Steckplätze)

Mit diesem Parameter geben Sie das passende Interrupt für jedes
PCI-Gerät einzeln an. Sie können den Steckplätzen die Interrupts
IRQ5, IRQ9, IRQ10, IRQ11, IRQ14 oder IRQ15 zuweisen.

Springen Sie mit den Tasten á oder â zwischen den Feldern hin und
her. Mit den Tasten à oder ß wählen Sie Optionen.

2.6.2 PCI IRQ Sharing (PCI-IRQ gemeinsam benutzen)

Setzen Sie diesen Parameter auf Yes, können Sie das gleiche IRQ
mehr als einem im System installierten PCI-Gerät zuweisen. Ist er auf

No gesetzt, müssen Sie den PCI-Geräten unterschiedliche IRQs

zuweisen.

BIOS-Utility 2-31

2.6.3 VGA Palette Snoop (VGA-Palette erkunden)

PCI-Geräte unterstützen die Palettenerkundungstechnik (palette
snoop), wodurch die Geräte in der Lage sind, Zugriffe auf ihre
Palettenregister zu kontrollieren. Setzen Sie diesen Parameter auf

Enabled, um die Palettenerkundungsfunktion der in Ihrem System

installierten PCI-VGA- und ISA-Videogeräte zu aktivieren. Im
Handbuch Ihrer VGA-Karte finden Sie weitere Informationen über
diese Funktion.

Mittels der Funktion VGA Palette Snoop ist das Kontroll­Palettenregister (CPR) in der Lage, das VGA RAM DAC (Digital­analog-Wandler, eine Farbdatenspeicherung) jeder im System
installierten VGA-Karte zu verwalten und zu aktualisieren. Der Snoop­Vorgang veranlaßt das CPR, allen VGA-Karten ein Signal zu senden,
so daß diese ihre eigenen RAM DACs aktualisieren können. Dieses
Signal durchläuft die Karten solange, bis alle RAM DAC-Daten
aktualisiert sind. Hierdurch ist eine Anzeige mehrerer Bilder auf dem
Bildschirm möglich.

Einige VGA-Karten haben für diese Funktion
feste Einstellungen. Lesen Sie das
Handbuch Ihrer VGA-Karte, bevor Sie diesen
Parameter einstellen.

2-32 Benutzerhandbuch

2.7 Load Setup Default Settings (Setup-Standardeinstellungen laden)

Diese Option lädt die Standardwerte für die optimalen
Konfigurationseinstellungen Ihres Systems. Laden Sie die
Standardeinstellungen, sind Parameter mit festen Einstellungen
abgeblendet und nicht konfigurierbar. Möchten Sie die Einstellungen
dieser Punkte ändern, deaktivieren Sie den Parameter Fast Boot
Mode im Menü von "Basic System Configuration".

Wählen Sie die Option "Load Setup Default Settings" im Hauptmenü,
erhalten Sie folgendes Dialogfeld.

Load Setup Default Settings
Are you sure

[Yes] [No]

Wählen Sie [Yes], um die Standardeinstellungen zu laden.

BIOS-Utility 2-33

2.8 Leaving Setup (Setup beenden)

Prüfen Sie die Konfigurationswerte Ihres Systems. Sind Sie sicher,
daß alle Werte richtig sind, schreiben Sie diese ab. Bewahren Sie die
aufgezeichneten Werte an einem sicheren Platz auf. Wird der
Batteriestrom mal schwächer oder der CMOS-Chip schadhaft, werden
Sie wissen, welche Werte Sie im Setup einzugeben haben.

Beenden Sie das System-Konfigurationssetup mit Esc. Haben sich
Funktionen der BIOS-Utility geändert, erhalten Sie folgenden
Bildschirm.

Do you want to save CMOS data?

[Yes] [No]

Beantworten Sie diese Frage mit den Richtungstasten. Mit Yes
speichern Sie die neuen Daten im CMOS ab, und mit No behalten Sie
die alten Konfigurationswerte bei. Drücken Sie die Eingabetaste.

2-34 Benutzerhandbuch
