Page 1

Acer Projektor

X1126H/D506D/EV-S57H/V26S/AS600/

DSV1610

X1226H/D516D/EV-X57H/V26X/AX600/

DNX1609

X1326WH/D526D/EV-W57H/V26W/AW600/

DWX1608

Benutzerhandbuch

Page 2

Acer-Projektor Bedienungsanleitung Erste Ausgabe: 01/2017

Gelegentliche Änderungen der Informationen in dieser Veröffentlichung behalten wir uns ohne Ankündigung vor. Diese Änderungen werden jeweils in die folgenden Ausgaben dieses Handbuchs, zusätzlicher Dokumente oder Veröffentlichungen übernommen. Diese Firma übernimmt keine Garantie, weder ausdrücklich noch implizit, bezüglich des Inhalts dieses Handbuchs und – ohne darauf beschränkt zu sein – der unausgesprochenen Garantien von Marktgängigkeit und Eignung für einen bestimmten Zweck.

Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.

Kein Teil dieser Veröffentlichung darf ohne vorherige schriftliche Zustimmung von Acer Incorporated reproduziert, in einem Datenabrufsystem gespeichert oder in anderer Form oder durch andere Verfahren (elektronisch, mechanisch, durch Fotokopieren, Aufnahme oder andere Verfahren) verbreitet werden.

Modellnummer: ________________________________

Seriennummer: _________________________________

Kaufdatum: ____________________________________

Gekauft bei: ____________________________________

Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber.

„HDMI™, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken der HDMI Licensing LLC.“

Page 3

Informationen für Ihre Sicherheit und Ihren Komfort

Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen.

Vor dem Reinigen das Gerät ausschalten

Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. Reinigen Sie das Gerät nur mit einem angefeuchteten Tuch.

Auf den Stecker als Abschaltvorrichtung achten

Befolgen Sie die nachstehenden Richtlinien, wenn Sie die Stromleitung mit dem externen Netzteil verbinden oder davon trennen:

• Installieren Sie das Speisegerät, bevor Sie die Stromleitung mit einer Netzsteckdose verbinden.

• Ziehen Sie die Stromleitung heraus, bevor Sie das Netzteil von dem Projektor trennen.

• Falls das System mehrere Stromquellen hat, dann trennen Sie alle Stromleitungen von den Stromquellen, um die Stromversorgung des Systems abzuschalten.

Auf die Zugänglichkeit achten

Stellen Sie sicher, dass die Netzsteckdose, in die Sie die Stromleitung einstecken, leicht zugänglich ist und sich in der Nähe des Gerätebedieners befindet. Wenn Sie die Stromversorgung des Gerätes abschalten müssen, ziehen Sie bitte unbedingt die Stromleitung aus der Netzsteckdose heraus.

iii

Warnungen!

• Verwenden Sie das Gerät nicht in der Nähe von Wasser.

• Stellen Sie das Gerät nicht auf einen unstabilen Wagen, Ständer oder Tisch. Wenn das Gerät herunterfällt, kann es schwer beschädigt werden.

• Die Schlitze und Öffnungen dienen zur Belüftung, um einen zuverlässigen Betrieb des Gerätes zu gewährleisten und das Gerät vor einer Überhitzung zu schützen. Diese Öffnungen dürfen nicht blockiert oder zudeckt werden. Stellen Sie das Produkt nicht auf ein Bett, Sofa, Teppich oder andere ähnliche Oberflächen, da die Entlüftungsöffnungen dabei blockiert werden können.

• Stellen Sie das Gerät nicht in die Nähe oder auf einen Heizkörper bzw. eine Heizung. Bauen Sie das Gerät nirgends ein, es sei denn, dass eine richtige Belüftung sichergestellt ist.

• Lassen Sie keine Gegenstände durch die Schlitze am Gehäuse in das Geräteinnere eindringen. Sie können dadurch mit gefährlicher Hochspannung in Berührung kommen oder einen Kurzschluss zwischen den Teilen verursachen. Ein Brand oder Stromschlag kann die Folge sein. Schütten Sie keine Flüssigkeiten auf das Gerät.

Page 4

• Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden.

• Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.

Auf die Stromversorgung achten

• Die Stromversorgung des Gerätes muss mit der Angabe auf dem Typenschild übereinstimmen. Sind Sie sich hinsichtlich der Spezifikationen Ihres Stromnetzes unsicher, dann nehmen Sie bitte mit Ihrem Händler oder Stromanbieter Kontakt auf.

• Lassen Sie keinerlei Gegenstände auf dem Stromkabel liegen. Achten Sie darauf, dass die Kabel nicht über eine begangene Raumfläche liegen.

• Wenn ein Verlängerungskabel verwendet wird, achten Sie bitte darauf, dass der gesamte Ampere-Nennwert der Geräte, die das Verlängerungskabel verwenden, nicht den Nennwert des Verlängerungskabels überschreitet. Achten Sie auch darauf, dass der gesamte Nennwert aller Geräte, die mit der selben Netzsteckdose verbunden werden, den Nennwert der Sicherung nicht überschreitet.

• Schließen Sie nicht zu viele Geräte an, um eine Überlastung der Stromleitung, Steckdosenleiste oder Steckdose zu vermeiden. Die gesamte Systemlastung darf 80% des Nennwerts der betroffenen Sicherung nicht überschreiten. Wenn Steckdosenleisten verwendet werden, darf die Belastung 80% des Eingangsnennwerts der Steckdosenleisten nicht überschreiten.

• Das Netzteil des Gerätes ist mit einem dreiardrigen, geerdeten Stecker ausgestattet. Der Stecker passt nur in eine geerdete Steckdose. Stellen Sie sicher, dass die Steckdose richtig geerdet ist, bevor Sie den Netzstecker einstecken. Stecken Sie den Stecker nicht in eine nichtgeerdete Steckdose ein. Nehmen Sie Kontakt mit Ihrem Elektriker für Details auf.

Warnungen! Bei dem Erdungspol handelt es sich um eine Sicherheitsmaßnahme. Das Verwenden einer nicht richtig geerdeten Steckdose kann einen elektrischen Schlag und/oder Verletzungen verursachen.

Hinweis: Der Erdungspol bietet auch einen guten Schutz vor unerwartetem Rauschen, das aus den benachbarten elektrischen Geräten stammt und die Leistung dieses Gerätes stören kann.

• Verwenden Sie das Gerät nur mit dem mitgelieferten Stromleitungsset. Falls Sie das Set auswechseln müssen, stellen Sie bitte sicher, dass das neue Stromleitungsset die folgenden Anforderungen erfüllt: trennbarer Typ, ULgelistet / CSA-zertifiziert, VDE-genehmigt oder äquivalent, maximal 4,5 Meter (15 Fuß) lang.

Page 5

Instandsetzen des Produkts

Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal.

Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf:

• Das Netzkabel oder der Stecker ist beschädigt, hat einen Schnitt oder ist ausgefranst

• Flüssigkeiten sind in das Produkt eingedrungen

• Das Produkt wurde Regen oder Wasser ausgesetzt

• Das Produkte ist heruntergefallen oder das Gerät ist beschädigt

• Das Produkt weist eine deutliche Leistungsänderung auf, welches die Notwendigkeit einer Reparatur andeutet

• Das Gerät arbeitet nicht richtig, obwohl die Bedienungsanweisungen befolgt werden

Hinweis: Nehmen Sie nur die Steuerungen vor, die in den Bedienungsanweisungen beschrieben sind. Eine unsachgemäße Bedienung anderer Steuerungen kann u. U. zu Schäden führen und eine langwierige Einstellarbeit eines qualifizierten Fachmanns nötig machen.

Warnungen! Aus Sicherheitsgründen dürfen keine unverträglichen Teile verwendet werden, wenn Komponenten hinzugefügt oder ausgewechselt werden. Wenden Sie sich für Kaufoptionen an Ihren Händler.

Das Gerät und seine Erweiterungen erhalten möglicherweise kleine Teile. Halten Sie sie von kleinen Kindern fern.

Weitere Sicherheitshinweise

• Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.

• Schalten Sie zuerst den Projektor und dann die Signalquellen ein

• Verwenden Sie das Gerät nicht in folgenden Umgebungen:

• Eine schlecht belüftete oder eingeengte Stelle. Ein Abstand von mindestens

50cm von Wänden und ein freier Luftfluss um den Projektor ist notwendig.

• Eine Stelle, wo die Temperatur übermäßig hoch wird, wie z.B. innerhalb eines

Fahrzeugs, dessen Fenster geschlossen sind.

• Eine Stelle, wo es eine hohe Feuchtigkeit, übermäßig Staub oder

Zigarettenrauch gibt. Dies kann die optischen Komponenten verschmutzen, die Standzeit des Gerätes verkürzen und das Bild verdunkeln.

• Eine Stelle in der Nähe von Feueralarmen.

• Eine Stelle, deren Umgebungstemperatur über 40 ºC/104 ºF beträgt.

• Eine Stelle, deren Höhe über 10.000 Fuß beträgt.

• Trennen Sie unverzüglich den Projektor vom Netz, wenn irgendetwas mit ihm nicht stimmt. Betreiben Sie das Gerät nicht, wenn der Projektor Rauch, komische Geräusche oder Geruch abgibt. Ein Brand oder elektrischer Schlag kann die Folge sein. Trennen Sie in diesem Fall unverzüglich den Projektor vom Netz und nehmen Kontakt mit Ihrem Händler auf.

Page 6

• Verwenden Sie das Gerät nicht weiter, wenn es zerbrochen ist oder heruntergefallen ist. Nehmen Sie in diesem Fall Kontakt mit Ihrem Händler für eine Untersuchung auf.

• Richten Sie das Projektorobjektiv nicht auf die Sonne. Ein Brand kann die Folge sein.

• Wir empfehlen, den Projektor nach dem Ausschalten den Abkühlungsvorgang beenden zu lassen, bevor Sie die Stromverbindung trennen.

• Schalten Sie nicht die Netzstromversorgung des Projektors ab. Trennen Sie den Projektor nicht während des Betriebs vom Netz. Am besten warten Sie auf das Stoppen des Gebläses, bevor Sie die Netzstromversorgung abschalten.

• Berühren Sie das Luftaustrittsgitter und die Bodenplatte nicht, um Verbrennungen zu vermeiden.

• Reinigen Sie gegebenenfalls häufig den Luftfilter. Die Temperatur im Geräteinneren kann steigen und Schäden verursachen, wenn der Filter oder die Belüftungsöffnungen mit Dreck oder Staub verstopft sind.

• Blicken Sie nicht während des Betriebs des Projektors in das Luftaustrittsgitter. Dies kann Ihren Augen schaden.

• Lassen Sie immer den Objektivverschluss geöffnet bzw. nehmen die Objektivabdeckung immer ab, wenn der Projektor eingeschaltet ist.

• Blockieren Sie das Projektorobjektiv nicht mit einem Gegenstand, wenn der Projektor in Betrieb ist. Der Gegenstand kann dadurch erwärmt und verformt werden oder sogar einen Brand verursachen. Zum vorübergehenden Ausschalten der Lampe drücken Sie die HIDE-Taste der Fernbedienung.

• Während des Betriebs wird die Lampe sehr heiß. Lassen Sie den Projektor mindestens 45 Minuten lang abkühlen, bevor Sie das Lampenmodul anfassen, um es auswechseln.

• Benutzen Sie die Lampe nicht weiter, nachdem die Nennstandzeit der Lampe erreicht wurde. Die Lampe kann in seltenen Fällen brechen.

• Wechseln Sie erst dann das Lampenmodul oder andere elektronische Komponenten aus, wenn der Projektor vom Netz getrennt ist.

• Das Gerät erkennt automatisch die Lebensdauer der Lampe. Wechseln Sie bitte umgehend die Lampe aus, wenn eine entsprechende Warnmeldung erscheint.

• Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen und befolgen alle Anweisungen zum Wechseln der Lampe, um Verletzungen zu vermeiden.

• Führen Sie nach dem Auswechseln des Lampenmoduls die Funktion „Reset Lampe“ im OSD-Menü „Verwaltung“ aus.

• Versuchen Sie niemals den Projektor auseinanderzubauen. Es gibt gefährliche Hochspannung innerhalb des Gerätes. Das einzige vom Anwender instandzusetzende Teil ist die Lampe, die eine eigene abnehmbare Abdeckung hat. Überlassen Sie die Reparatur nur qualifiziertem Kundendienstpersonal.

• Lassen Sie den Projektor nicht vertikal stehen. Der Projektor kann herunterfallen und Verletzungen oder Schäden verursachen.

• Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren.

Page 7

vii

„Die Lampe enthält Quecksilber und muss gemäß den Vorschriften entsorgt werden.“

RG2

Vorsicht mit dem Gehör

Folgen Sie bitte den nachstehenden Anweisungen, um Ihr Gehör zu schützen.

• Erhöhen Sie schrittweise die Lautstärke, bis Sie deutlich und gemütlich hören können.

• Erhöhen Sie die Lautstärke nicht weiter, wenn Ihre Ohren sich an die Lautstärke gewöhnt haben.

• Hören Sie Musik nicht über längere Zeit bei einer hohen Lautstärke.

• Versuchen Sie nicht mit einer erhöhten Lautstärke laute Umgebungen zu übertönen.

• Reduzieren Sie die Lautstärke, wenn Sie die Leute, die in Ihrer Nähe sprechen, nicht hören können.

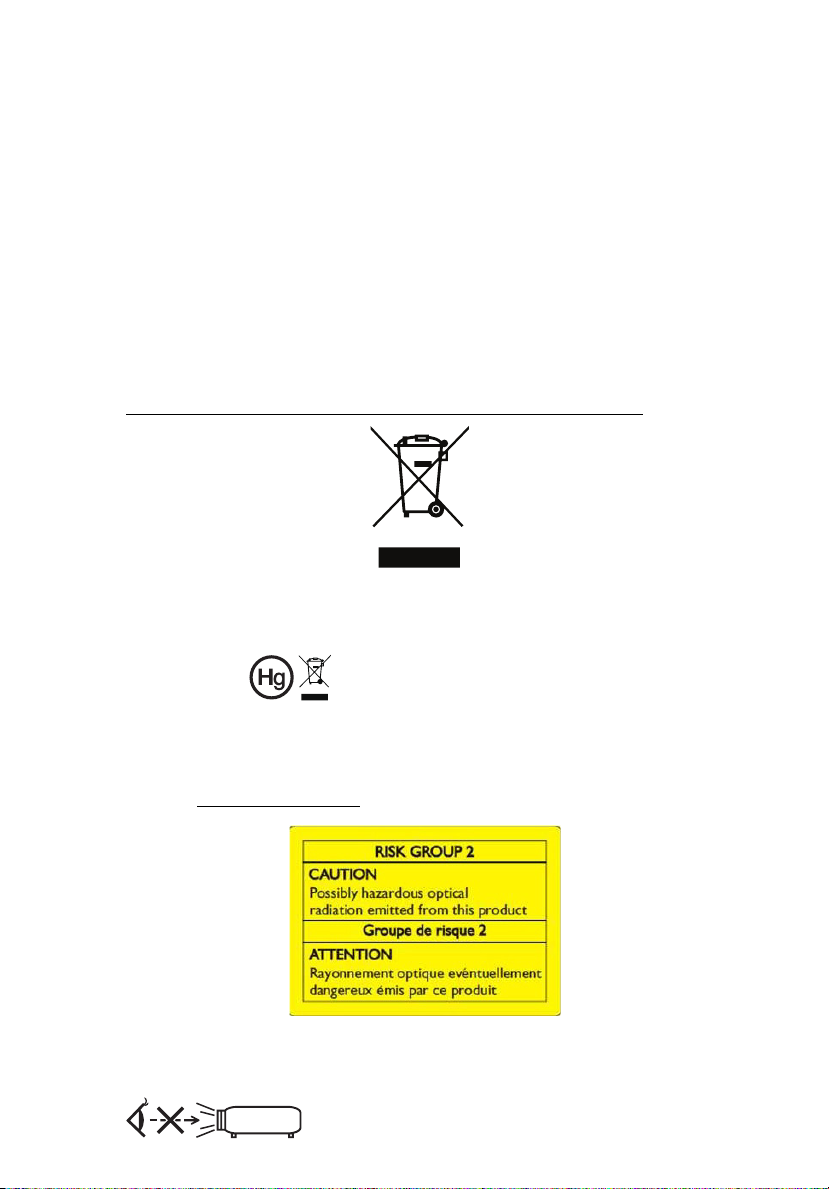

Anweisungen zur Entsorgung

Entsorgen Sie das elektronische Gerät nicht mit dem Hausmüll zusammen. Bitte recyceln Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Weitere Informationen zu den WEEE-(Waste from Electrical and Electronics Equipment - Elektro- und Elektronik-Alt- bzw. Schrottgeräte)Richtlinien finden Sie unter http://www.acer-group.com/public/Sustainability/sustainability01.htm

Hinweis zum Quecksilber

Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. Bildschirm enthalten:

Die Lampen in diesem Produkt enthalten Quecksilber und müssen gemäß den örtlichen Bestimmungen sowie der Gesetzgebung des Bundes entsorgt werden. Weitere Informationen erhalten Sie von der Electronic Industries Alliance unter www.eiae.org. Spezifische Informationen zur Entsorgung der Lampe erhalten Sie unter www.lamprecycle.org

Nicht in den Strahl blicken, RG2

„Wie bei jeder hellen Lichtquellen sollten Sie auch bei diesem Produkt nicht direkt in den Strahl blicken, RG2 IEC 62471-5:2015“

Page 8

viii

Das allererste

Benutzungshinweise

Was Sie tun sollten:

• Schalten Sie vor dem Reinigen das Gerät aus.

• Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch.

• Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.

Was Sie nicht tun sollten:

• Blockieren Sie niemals die Lüftungsöffnungen des Gerätes, da sie zur Kühlung dienen.

• Benutzen Sie zur Reinigung keine Scheuermittel, Wachse oder Lösungsmittel.

• Verwenden Sie das Gerät nicht unter den folgenden Umständen:

• In extrem heißer, kalter oder feuchter Umgebung.

• In besonders staubiger und schmutziger Umgebung.

• In der Nähe von Geräten, die starke Magnetfelder erzeugen.

• Unter direkter Sonneneinstrahlung.

Vorsichtsmaßnahmen

Befolgen Sie alle Warnhinweise, Vorsichtsmaßnahmen und Pflegehinweise in diesem Handbuch, um die Lebensdauer des Gerätes zu maximieren.

Warnung:

• Blicken Sie niemals direkt in das Objektiv des Projektors, wenn die Lampe eingeschaltet ist. Das helle Licht kann Ihren Augen schaden.

• Das Gerät darf weder Regen noch Feuchtigkeit ausgesetzt werden, um einen Brand oder Kurzschluss zu vermeiden.

• Versuchen Sie nicht das Gerät zu öffnen oder auseinander zu bauen. Es besteht die Gefahr eines Stromschlags.

• Lassen Sie das Gerät vor dem Auswechseln der Lampe einige Zeit abkühlen und befolgen alle Anweisungen zum Wechseln der Lampe, um Verletzungen zu vermeiden.

• Das Gerät erkennt automatisch die Lebensdauer der Lampe. Wechseln Sie bitte umgehend die Lampe aus, wenn eine entsprechende Warnmeldung erscheint.

• Führen Sie nach dem Auswechseln des Lampenmoduls die Funktion „Reset Lampe“ im OSD-Menü „Verwaltung“ aus.

• Lassen Sie nach dem Ausschalten des Projektors das Gebläse noch einige Minuten in Betrieb, bevor Sie die Stromverbindung trennen.

• Schalten Sie zuerst den Projektor und dann die Signalquellen ein.

• Verwenden Sie die Objektivabdeckung nicht, wenn der Projektor in Betrieb ist.

• Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt „Auswechseln der Lampe“, um die Lampe auszuwechseln.

Page 9

Informationen für Ihre Sicherheit und Ihren Komfort iii

Das allererste viii

Benutzungshinweise viii Vorsichtsmaßnahmen viii

Einführung 1

Produktmerkmale 1 Lieferumfang 2 Projektor - Übersicht 3

Aussehen des Projektors 3 Bedienfeld 5 Fernbedienungslayout 6 MHL- (Mobile High-Definition Link) Steuerung 8

Inbetriebnahme 10

Anschließen des Projektors 10 Ein-/Ausschalten des Projektors 11

Einschalten des Projektors 11 Ausschalten des Projektors 12

Einstellen des Projektionsbildes 13

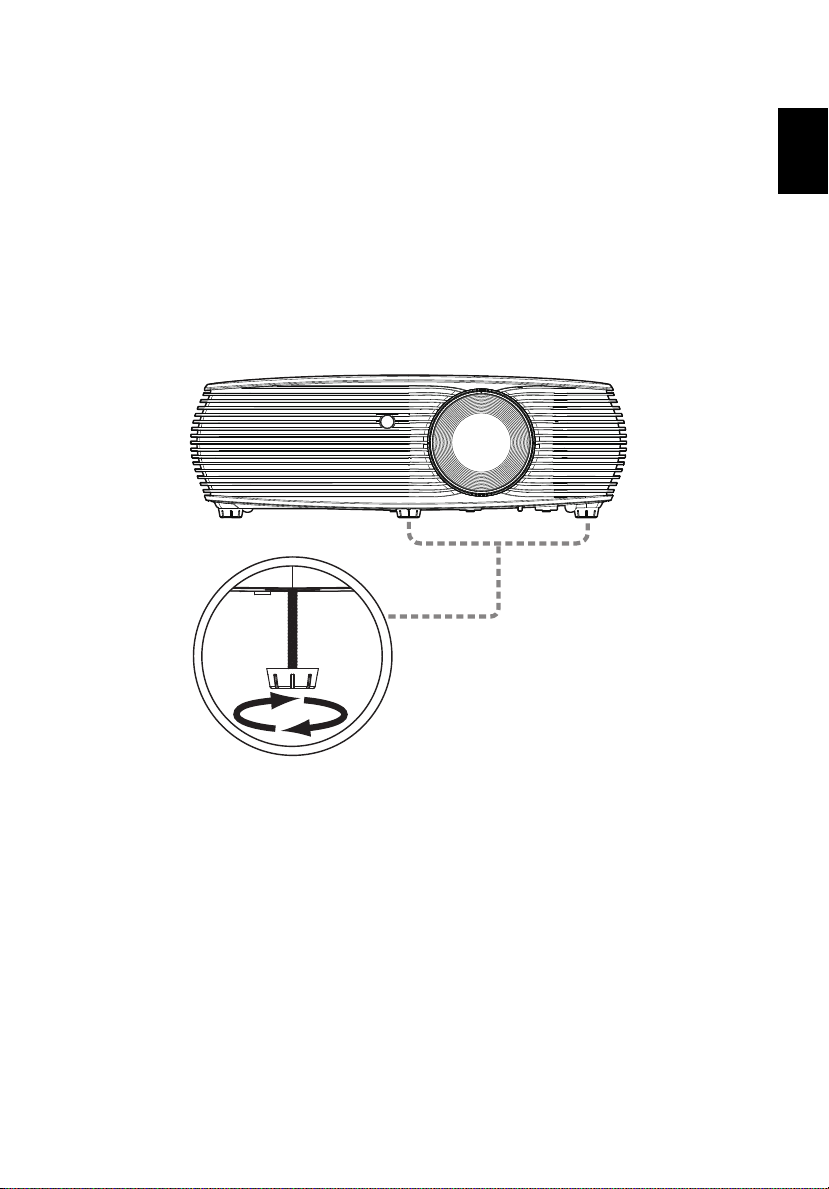

Einstellen der Höhe des Projektionsbildes 13 So optimieren Sie die Bildgröße und Entfernung 14 So erhalten Sie eine bevorzugte Bildgröße durch

Justieren der Entfernung und des Zoomfaktors 16

Beschreibung

Bedienelemente 18

Installationsmenü 18 Bildschirmmenüs (OSD-Menüs) 19 Farbe 20 Bild 22 Einstellung 24 Verwaltung 26 Audio 27 3D 27 Sprache 28

Page 10

Anhang 29

Fehlerbehebung 29 Liste mit LED- und Alarm-Definitionen 33 Staubfilter reinigen und austauschen (optional) 34 Auswechseln der Lampe 35 Deckenmontage 37 Technische Daten 40 Kompatible Modi 42

Bestimmungen und Sicherheitshinweise 47

Page 11

Deutsch

Einführung

Produktmerkmale

Für diesen Projektor wurde die Singlechip-DLP® Technologie verwendet. Zu seinen herausragenden Merkmalen gehören:

•DLP

• Serie X1126H/D506D/EV-S57H/V26S/AS600/DSV1610:

• Ermöglicht die Projektion von 3D-Inhalten via DLP-Link-Technologie:

• Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften,

• Hohe Helligkeit und hohes Kontrastverhältnis

• Acers intelligente LumiSense-Technologie kann Projektionsbilder

• Vielseitige Anzeigemodi (Hell, Präsentation, Standard, Video, Spiel,

• NTSC- / PAL- / SECAM-kompatibel, HDTV (480i/p, 576i/p, 720p, 1080i/p)

• Geringer Stromverbrauch und ökonomischer (ECO-) Modus zur

• Die Acer EcoProjection-Technologie bietet eine intelligente

• HDMI

• Intelligente Erkennung zur schnellen, intelligenten Identifizierung der

• Mehrsprachige Bildschirmmenüs (OSD-Menüs)

• Manuelle Fokussieren und bis zu 1,1-faches Zoomen mit

• 2-facher Digitalzoom

• Konform mit den Betriebssystemen Microsoft

• Unterstützt MHL V2.1-Signalanzeige

• Unterstützt LumiSense

• Ein integrierter 3-Watt-Lautsprecher

-Technologie

SVGA-Auflösung 800 x 600 Serie X1226H/D516D/EV-X57H/V26X/AX600/DNX1609: XGA-Auflösung 1024 x 768 Serie X1326WH/D526D/EV-W57H/V26W/AW600/DWX1608: WXGA-Auflösung 1280 x 800 Vollbild/4:3/16:9/L.Box als Seitenverhältnis unterstützt

Unterstützt Blu-ray 3D

lebensechten Bildern

automatisch basierend auf dem Anzeigeinhalt auf den angenehmsten visuellen Lichtstrom anpassen.

Ausbildung, Benutzer) sorgen für optimale Leistung in jeder Situation

unterstützt

Verlängerung der Lampenlebensdauer

Energieverwaltungsmethode und ermöglicht eine physikalische Leistungsfähigkeitsverbesserung

™- und MHL-Anschluss mit HDCP-Unterstützung

Quelle

Projektionsobjektiv

Windows® 2000, XP, Vista®,

Windows 7, Windows 8.1, Windows 10, Macintosh

Hinweis: Funktionen variieren je nach Modelldefinition.

Page 12

Deutsch

DC 5V IN

MHL HDMI

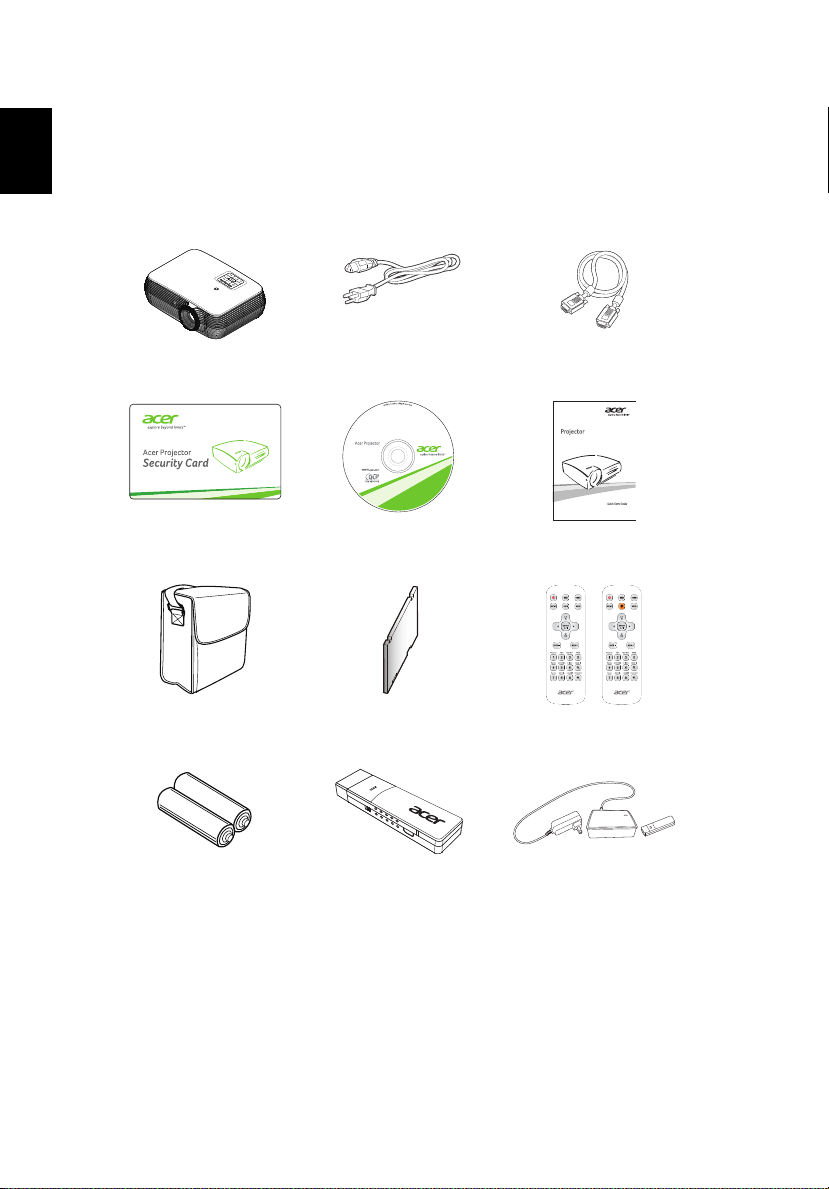

Lieferumfang

Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte.

Projektor Netzkabel VGA-Kabel

Sicherheitskarte

(optional)

Tragetasche

(optional)

AAA-Batterie x 2

(optional)

Bedienungsanleitung

(optional)

Staubfilter

(optional)

WirelessCAST

(optional)

Kurzanleitung

Fernbedienung

WirelessHD-Set

(optional)

Page 13

Deutsch

Projektor - Übersicht

32 4 7

Aussehen des Projektors

Frontseite / Oberseite

# Beschreibung # Beschreibung

1 Luftauslass 7 Lampenabdeckung 2 Fokusring 8 Objektivabdeckung 3 Zoomring 9 Projektionsobjektiv 4 Fernbedienungsempfänger 10 Winkelverstellfüße 5 Ein-/Aus-Taste 11 Lufteinlass 6Bedienfeld

Page 14

Deutsch

5 6 7 6 8 12 1331 1142 9

Rechte Seite / Rückseite

# Beschreibung # Beschreibung

1 Netzanschluss

2 HDMI 1/MHL-Stecker 9 S-Videoeingang 3 Anschluss für Kensington™-Schloss 10 Composite-Videoeingang 4 HDMI 2-Anschluss 11 Audioeingang 2 (S-Video, Composite) 5 5-V-Gleichspannungsausgang

(Geräteaufladung und Unterstützung der Seite-nach-oben/unten-Funktion per Maus)

6 PC-Analogsignal/HDTV/Component

Videoeingang (VGA-Eingang 1, VGAEingang 2)

7 RS232-Anschluss

8 Monitor-Durchschleifen-Ausgang

(nur bei VGA IN 1)

Audioeingang 1 (VGA-Eingang 1, VGA-Eingang 2)

Audioausgangsanschluss

Hinweis: Funktionen variieren je nach Modelldefinition.

Page 15

Deutsch

Bedienfeld

4 7

# Symbol Funktion Beschreibung 1 POWER Ein-/Aus Betriebs-LED 2LAMPLAMP Lampen-LED 3 TEMP TEMP Temperatur-LED

4Ein-/Aus

5 Richtungstasten

6 BACK ZURÜCK Rückkehr zur vorherigen Aktion.

7SOURCEQUELLE

8 ENTER ENTER

9 Trapezkorrektur

10 MENU MENÜ

Siehe Beschreibung im Abschnitt „Ein-/ Ausschalten des Projektors“.

Verwenden Sie die Tasten , um Elemente auszuwählen oder Ihre Auswahl zu ändern.

Hiermit wird eine andere Eingabequelle aktiviert.

Mit dieser Taste bestätigen Sie Ihre Auswahl.

Mit diesen Tasten korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors entsteht.

Drücken Sie „MENÜ“, um das OSD-Menü (On Screen Display) anzuzeigen, zurück zur letzten OSD-Menüfunktion zu gelangen und das OSD-Menü zu schließen.

Hinweis: Funktionen variieren je nach Modelldefinition.

Page 16

Deutsch

Fernbedienungslayout

20 21

Model No:J-25021

MC.JMV11.006

2 3

4 5

14 15

17 18

# Symbol Funktion Beschreibung

1 Infrarotsender Sendet Signale an den Projektor.

2Ein-/Aus

3 MUTE Mit dieser Taste schalten Sie den Ton ein und aus.

4RATIO

Auswahl/Enter Mit dieser Taste bestätigen Sie Ihre Auswahl. Wdg./Pause Zum Starten/Anhalten der Wiedergabe drücken.

6 Richtungstasten

7 3D Drücken Sie zur Auswahl des 3D-Modus „3D“.

Lesen Sie hierzu den Abschnitt „Ein-/Ausschalten des Projektors“.

Mit dieser Taste wählen Sie das gewünschte Seitenverhältnis.

Verwenden Sie die Aufwärts-/Abwärts-/Links-/ Rechtstasten zum Auswählen von Elementen oder zum Ändern von Einstellungen.

Model No:J-25050

MC.JMV11.009

8 QUELLE Hiermit wird eine andere Eingabequelle aktiviert.

Wählen Sie mit der „MODE“-Taste einen

9 MODUS

10 Trapezkorrektur

ZURÜCK Rückkehr zur vorherigen Aktion. Stopp Zum Beenden der Wiedergabe drücken.

12 VGA

Anzeigemodus zwischen Hell, Präsentation, Standard, Video und Benutzer.

Mit diesen Tasten korrigieren Sie die Bildverzerrung, die durch Kippen des Projektors entsteht.

Drücken Sie auf „VGA“, um den VGA-Anschluss als Quelle auszuwählen. Dieser Anschluss unterstützt analoge RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) und RGBsync.

Page 17

Deutsch

# Symbol Funktion Beschreibung

13 FREEZE Mit dieser Taste frieren Sie das Bild ein (Standbild).

Nur im Computermodus. Mit diesen Tasten wählen Sie

14 PgUp

15 COMPONENT Keine Funktion.

16 PgDn

17 MEDIA Keine Funktion.

die vorherige Seite. Diese Funktion ist nur verfügbar, wenn der USB-Steuerungsanschluss (Mini Typ B) per USB-Kabel mit einem Computer verbunden ist.

Nur im Computermodus. Mit diesen Tasten wählen Sie die nächste Seite. Diese Funktion ist nur verfügbar, wenn der USB-Steuerungsanschluss (Mini Typ B) per USB-Kabel mit einem Computer verbunden ist.

19 MENÜ

20 HDMI™/MHL Mit dieser Taste wechseln Sie zu HDMI/MHL.

21 HIDE

22 ZOOM IN Vergrößert die Projektoranzeige.

23 VIDEO

24 ZOOM OUT Verkleinert die Projektoranzeige.

25 LAN/WiFi

26 Laserpointer Richten Sie die Fernbedienung auf den Bildschirm.

27 Laser-Taste

Zifferntasten 0 bis 9

Verwenden Sie die Tasten „0 bis 9“, um ein Kennwort für die Einstellungen „Sicherheit“ einzugeben.

• Drücken Sie „MENÜ“, um das OSD-Menü (On Screen Display) anzuzeigen, zurück zur letzten OSD-Menüfunktion zu gelangen und das OSDMenü zu schließen.

• Mit dieser Taste bestätigen Sie Ihre Auswahl.

Mit dieser Taste deaktivieren Sie vorübergehend die Videowiedergabe. Drücken Sie auf „HIDE“, um das Bild auszublenden. Drücken Sie erneut auf diese Taste, um das Bild wieder anzuzeigen.

Mit dieser Taste stellen Sie COMPOSITE VIDEO als Eingangsquelle ein.

Drücken Sie „LAN/WiFi“ zum Ändern der Quelle in WLAN. Nur verfügbar, wenn Acer WirelessCAST (MWA3) am Projektor angeschlossen ist und „WLAN“ in der Quellenliste angezeigt wird.

Richten Sie die Fernbedienung auf den Bildschirm, schalten Sie den Laserpointer durch Gedrückhalten dieser Taste ein.

Hinweis: Funktionen variieren je nach Modelldefinition.

Page 18

Deutsch

MHL Control Mode

Next Mode

Exit MHL Control

Navigation

Next Mode

Exit MHL Control

Numerisch

MHL Control Mode

Next Mode

Exit MHL Control

Multimedia

MHL- (Mobile High-Definition Link) Steuerung

# Symbol Funktion Beschreibung

1 QUELLE

2 MODUS





Lautstärke erhöhen

Lautstärke verringern

Auswahl/Enter

Wdg./Pause

3MUTE

7MENÜ

8 Richtungstasten

Drücken Sie zum Umschalten zwischen den Modi Navigation, Numerisch und Multimedia die „SOURCE“Taste.

• Halten Sie die „MODUS“-Taste zum Aktivieren des MHL-Kontrollmodus eine Sekunde gedrückt.

• Drücken Sie zum Verlassen noch einmal die „MODUS“-Taste.

Mit dieser Taste schalten Sie den Ton ein und aus. (nur beim Navigation- oder Multimedia-Modus)

Zum Erhöhen der Lautstärke. (nur beim MultimediaModus)

Zum Verringern der Lautstärke. (nur beim MultimediaModus)

Zum Auswählen/Festlegen der Datei drücken. (nur beim Navigation-Modus)

Schaltet zwischen Wiedergabe und Pause um. (nur beim Multimedia-Modus)

Zum Starten des Stammmenüs drücken. (nur beim Navigation-Modus)

Verwenden Sie die Aufwärts-/Abwärts-/Links-/ Rechtstasten zum Auswählen von Elementen oder zum Ändern von Einstellungen. (nur beim Navigation-Modus)

Page 19

Deutsch

# Symbol Funktion Beschreibung

• Mit „BACK“ kehren Sie im Menü einen Schritt

Zurück/Beenden

Stopp

zurück.

• Zum Verlassen der Datei. (nur beim Navigation-Modus)

Zum Fortsetzen der Wiedergabe. (nur beim Multimedia-Modus)

10 PgUp/PgDn

Zifferntasten 0 bis 9

Hinweis: Funktionen variieren je nach Modelldefinition.

Mit diesen Tasten wählen Sie die nächste oder vorherige Seite. (nur beim Navigation-Modus)

Zifferntasten. (nur beim Numerisch-Modus)

Page 20

Deutsch

Audioausgang

DVD-Player

Powerbank

DVD-Player, Digitalempfänger,

HDTV-Empfänger

Smartphone

S-Video-Ausgang

Videoausgang

Inbetriebnahme

Anschließen des Projektors

RS232

RBG

HDTV adapter

D-Sub

HDMI

USB

MHL

RS232

D-Sub

HDMI

RS232

# Beschreibung # Beschreibung

1 Netzkabel 7 VGA-Kabel 2 MHL-Kabel (Micro-USB-zu-HDMI) 8 Audiokabelanschluss/Anschluss 3 HDMI-Kabel 9 Audiokabelanschluss/RCA 4 USB-Kabel zur Geräteaufladung 10 Composite-Videokabel 5 3 RCA Component-Kabel 11 S-Videokabel 6 VGA-auf-Component/HDTV-Adapter 12 RS232-Kabel

Hinweis 1: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet. Hinweis 2: Funktionen variieren je nach Modelldefinition. Hinweis 3: m überschreitet. Hinweis 4: Einige Smartphones erfordern zur Aktivierung der MHL-Funktion einen Konverter (von Smartphone-Hersteller bereitgestellt). Hinweis 5: 5-V-USB-Gleichspannungsausgang unterstützt eine Leistungsausgabe von 5 V/2,0A, ausschließlich zum Aufladen der Powerbank, wenn keine MHL-Quelle erkannt wird. Hinweis 6: VGA OUT schleift nur bei VGA IN 1 durch.

USB-Kabel benötigt Leistungsverstärker, falls die Länge 5

Page 21

Deutsch

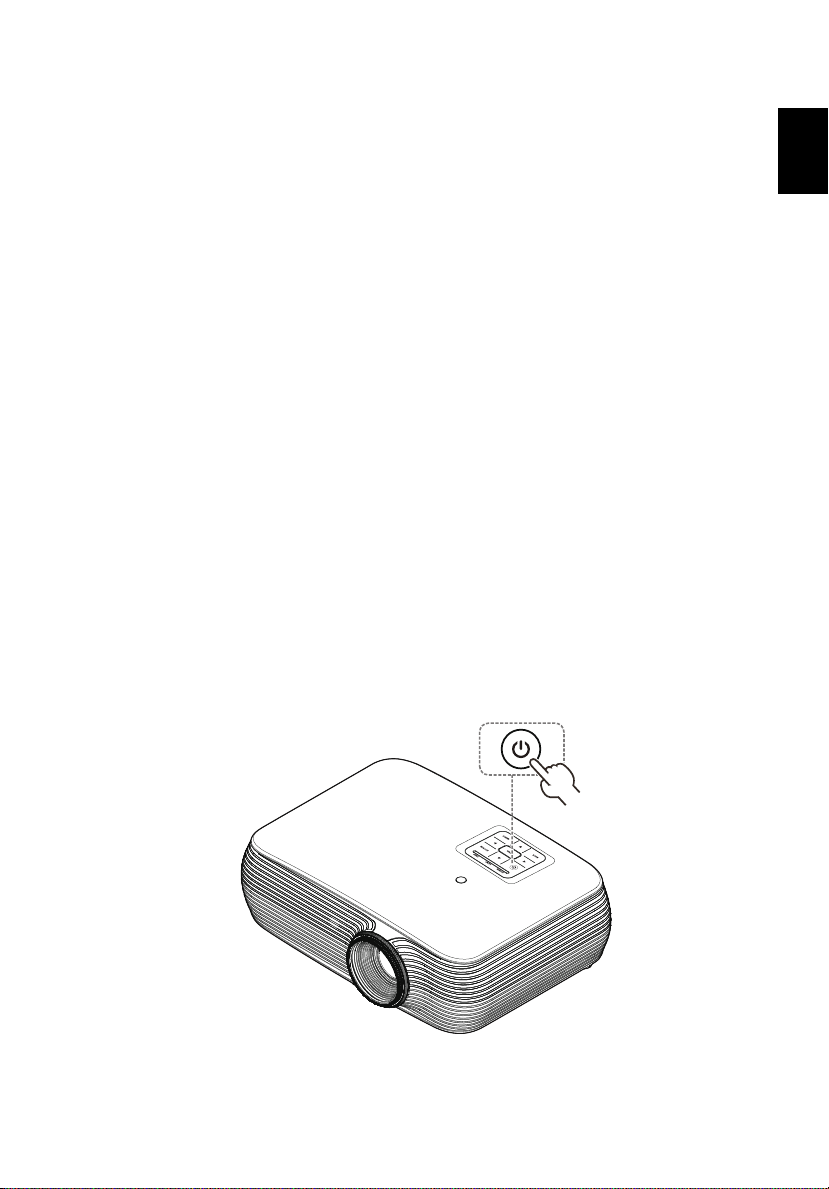

Ein-/Ausschalten des Projektors

Ein-/Aus-Taste

Einschalten des Projektors

1 Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig

verbunden sind. Die Betriebs-LED blinkt daraufhin rot.

2 Schalten Sie den Projektor durch Drücken der „Ein/Aus“-Taste am

Bedienfeld oder der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau.

3 Schalten Sie die Signalquelle (Computer, Notebook,

Videowiedergabegerät usw.) ein. Die Signalquelle wird automatisch erkannt.

• Erscheinen die Symbole „Verriegelt“ und „Quelle“ auf dem Bildschirm, dann bedeutet es, dass der Projektor derzeit nur einen bestimmten Quellentyp annimmt und Eingabesignale diesen Typs nicht erkannt wurden.

• Falls die Meldung „Kein Signal“ am Bildschirm erscheint, prüfen Sie bitte, ob die Signalkabel richtig angeschlossen sind, oder drücken Sie die entsprechende Quellentaste.

• Wenn mehrere Quellen gleichzeitig angeschlossen sind, verwenden Sie bitte die Taste „Quelle“ am Bedienfeld oder auf der Fernbedienung oder verwenden die entsprechende Quellentaste auf der Fernbedienung, um die Signalquelle umzuschalten.

Page 22

Deutsch

Ausschalten des Projektors

1 Hallten Sie die Ein-/Austaste zum Abschalten des Projektors gedrückt. Die

folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen“ Drücken Sie noch einmal den Stromschalter.

2 Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor

ausgeschaltet wurde. Das Gebläse arbeitet weiterhin für ca. 2 Minuten, um eine richtige Abkühlung des Systems sicherzustellen. (nur im „Sofortforts.“-Modus unterstützt)

3 Solange das Kabel noch verbunden ist, können Sie zu jeder Zeit während

des 2-Minuten-Ausschaltprozesses den Projektor wieder einschalten, indem Sie den Stromschalter drücken. (nur im „Sofortforts.“-Modus unterstützt)

4 Sobald das System abgekühlt ist, hört die Betriebs-LED mit dem Blinken auf

und leuchtet ständig rot, um den Standby-Modus anzuzeigen.

5 Jetzt ist es sicher, den Netzstecker herauszuziehen.

Warnanzeigen:

• "Projektor überhitzt. Die Lampe wird demnächst autom. Ausgeschaltet." Diese Meldung auf dem Bildschirm zeigt an, dass der Projektor überhitzt ist. Die Lampe sowie der Projektor wird automatisch ausgeschaltet, und die Temperatur-LED leuchtet ständig rot. Wenden Sie sich bitte an Ihren Händler oder das nächste Kundendienstzentrum.

• "Gebläse versagt. Die Lampe wird demnächst autom. Ausgeschaltet." Diese Meldung auf dem Bildschirm zeigt an, dass das Gebläse ausgefallen ist. Die Lampe sowie der Projektor wird automatisch ausgeschaltet, und die Temperatur-LED blinkt. Wenden Sie sich bitte an Ihren Händler oder das nächste Kundendienstzentrum.

Hinweis 1: Nehmen Sie mit Ihrem Händler oder unserem Kundendienstzentrum Kontakt auf, wann immer sich der Projektor automatisch ausschaltet und die Temperatur-LED ständig rot leuchtet. Hinweis 2: Funktionen variieren je nach Modelldefinition. Achtung! Der Projektor ruft zur Gewährleistung eines kontinuierlichen optimalen Lampenbetriebs eine zweiminütige Kühlphase auf. Achtung! Bitte schalten Sie den Projektor nicht innerhalb 1 Minute nach dem Einschalten wieder aus.

Page 23

Deutsch

Einstellen des Projektionsbildes

Winkelverstellfüße

Einstellen der Höhe des Projektionsbildes

Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann.

So heben Sie das Projektionsbild an bzw. senken es:

Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen.

Page 24

Deutsch

51"

46"

Höhe: 89 cm Von der Grundlinie bis zur Oberkante des Bildes

Höhe: 80 cm

2,0 m Gewünschte Entfernung

So optimieren Sie die Bildgröße und Entfernung

Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden.

• SVGA/XGA-Reihe auf Wenn der Projektor z.B. 2,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 46 bis zu 51 Zoll möglich.

Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 89 cm erforderlich, wenn der Projektor 2 m von der Leinwand entfernt steht.

Bildgröße Oben Bildgröße Oben

Gewünschte

Entfernung

(m) <A>

10,0 228 463 x 347 399 254 515 x 387 445 11,0 251 509 x 382 439 279 567 x 425 489 11,8 269 546 x 410 471 299,3 608 x 456 525

Zoomfaktor: 1,1-fach

Diagonal

1,0 22,78 46 x 35 40 25 52 x 39 44 1,5 34 69 x 52 60 38 77 x 58 67 2,0 46 93 x 69 80 51 103 x 77 89 3,0 68 139 x 104 120 76 155 x 116 133 4,0 91 185 x 139 160 101 206 x 155 178 5,0 114 231 x 174 200 127 258 x 193 222 6,0 137 278 x 208 240 152 309 x 232 267 7,0 159 324 x 243 280 178 361 x 271 311 8,0 182 370 x 278 319 203 412 x 309 356 9,0 205 417 x 313 359 228 464 x 348 400

(Min. Zoomfaktor) (Max. Zoomfaktor)

Von der

(Zoll)

Grundlinie bis zum Oberrand des Bildes (cm)

<C>

B (cm) x

H (cm)

Diagonal

(Zoll)

B (cm) x

H (cm)

Von der

Grundlinie bis zum Oberrand des Bildes (cm)

<C>

Page 25

Deutsch

• WXGA-Reihe

60"

54"

Höhe: 91 cm Von der Grundlinie bis zur Oberkante des Bildes

Höhe: 81 cm

2 m Gewünschte Entfernung

auf Wenn der Projektor z.B. 2 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 54 bis zu 60 Zoll möglich.

Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 91 cm erforderlich, wenn der Projektor 2 m von der Leinwand entfernt steht.

Bildgröße Oben Bildgröße Oben

Gewünschte

Entfernung

(m)

<A>

1 26,99 58 x 36 41 30 65 x 41 45 1,5 40 87 x 55 61 45 97 x 61 68 2,0 54 116 x 73 81 60 130 x 81 91 2,5 67 145 x 91 102 75 162 x 101 114 3,0 81 174 x 109 122 90 195 x 122 136 3,5 94 203 x 127 142 106 227 x 142 159 4,0 108 233 x 145 163 121 260 x 162 182 4,5 121 262 x 164 183 136 292 x 183 205 5,0 135 291 x 182 203 151 325 x 203 227 6,0 162 349 x 218 244 181 390 x 244 273 7,0 189 407 x 254 285 211 455 x 284 318 8,0 216 465 x 291 326 241 519 x 325 364 9,0 243 523 x 327 366 271 584 x 365 409

10,0 270 581 x 363 407 301,47 649 x 406 455

Zoomfaktor: 1,1-fach

(Min. Zoomfaktor) (Max. Zoomfaktor)

Diagonal

(Zoll)

B (cm) x

H (cm)

Von der

Grundlinie bis

zum Oberrand

des Bildes (cm)

<C>

Diagonal

(Zoll)

B (cm) x

H (cm)

Von der

Grundlinie bis zum Oberrand des Bildes (cm)

<C>

Page 26

Deutsch

Gewünschte Entfernung

2,6 m

2,4 m

Höhe: 105 cm

Von der Grundlinie bis zur Oberkante des Bildes

60"

Gewünschte Bildgröße

So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors

Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen.

• SVGA/XGA-Reihe Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,4 m bis 2,6 m von der Leinwand auf.

Gewünschte Bildgröße Entfernung (m) Oben (cm)

Diagonal (Zoll)

<A>

30 61 x 46 1,2 1,3 53 40 81 x 61 1,6 1,8 70 50 102 x 76 2,0 2,2 88 60 122 x 91 2,37 2,6 105 70 142 x 107 2,8 3,1 123 80 163 x 122 3,2 3,5 140

90 183 x 137 3,5 4,0 158 100 203 x 152 3,9 4,4 175 150 305 x 229 5,9 6,6 263 180 366 x 274 7,1 7,9 315 200 406 x 305 7,9 8,8 351 250 508 x 381 9,9 11,0 438 300 610 x 457 11,8 526

Zoomfaktor: 1,1-fach

B (cm) x H (cm)

Max.

Zoomfaktor

Min.

Zoomfaktor

<C>

Von der Grundlinie bis

zum Oberrand des

Bildes

<D>

Page 27

Deutsch

• WXGA-Reihe

Gewünschte Entfernung

2,2 m

2,0 m

Höhe: 90 cm

Von der Grundlinie bis zur Oberkante des Bildes

60"

Gewünschte Bildgröße

Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,0 bis 2,2 m von der Leinwand auf.

Gewünschte Bildgröße Entfernung (m) Oben (cm)

Diagonal (Zoll)

<A>

30 65 x 40 1,0 1,1 45 40 86 x 54 1,3 1,5 60 50 108 x 67 1,7 1,9 75 60 129 x 81 2,0 2,2 90 70 151 x 94 2,3 2,6 106 80 172 x 108 2,7 3,0 121

90 194 x 121 3,0 3,3 136 100 215 x 135 3,3 3,7 151 120 258 x 162 4,0 4,4 181 150 323 x 202 5,0 5,6 226 180 388 x 242 6,0 6,7 271 200 431 x 269 6,6 7,4 302 250 538 x 337 8,3 9,3 377 300 646 x 404 10,0 11,1 452

Zoomfaktor: 1,1-fach

B (cm) x H (cm)

Max.

Zoomfaktor

Min.

Zoomfaktor

<C>

Von der Grundlinie bis

zum Oberrand des

Bildes

<D>

Page 28

Deutsch

Installation

Projektionsmodus

Projektionsort

Autom. Schrägposition

Man. Schrägposition

Sprache

Zurücksetzen

Aus

Deutsch

Wählen

Justieren

Beenden

WirelessHD Dongle K oppl.

Bedienelemente

Installationsmenü

Es steht Ihnen ein OSD-Installationsmenü für die Installation und Wartung des Projektors zur Verfügung. Verwenden Sie nur dann diese OSD-Funktion, wenn die Meldung „Kein Signal“ auf dem Bildschirm erscheint.

Durch das Menü können Sie die Leinwandgröße, die Entfernung, den Fokus, die Trapezkorrektur usw. einstellen bzw. anpassen.

1 Setzen Sie den Projektor durch Drücken der „Ein/Aus“-Taste am Bedienfeld

in Betrieb.

2 Rufen Sie zur Projektorinstallation und -wartung mit der Taste „MENÜ“ an

der Fernbedienung das OSD-Menü auf.

3 Das Hintergrundmuster dient als Orientierungshilfe, wenn Sie die

Kalibrierung und Ausrichtungseinstellungen wie z.B. die Leinwandgröße, die Entfernung usw. vornehmen.

4 Das Installationsmenü enthält die folgenden Funktionen:

•Projektionsmodus

•Projektionsort

•Autom. Schrägposition-Einstellungen

•Man. Schrägposition-Einstellungen

•WirelessHD Dongle Koppl.

•Spracheinstellung

•Zurücksetzen auf die werkseitigen Standardeinstellungen

Verwenden Sie die Aufwärts-/Abwärtspfeiltaste zur Auswahl einer Funktion. Ändern Sie mit der Links-/Rechtspfeiltaste die Einstellung der ausgewählten Funktion. Mit der „ENTER“-Taste rufen Sie das Untermenü einer Funktionseinstellung auf. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird.

5 Mit den Tasten „MENÜ“ / „BACK“ können Sie das Menü jederzeit schließen

und zur Acer-Willkommensseite zurückkehren.

Hinweis: Funktionen variieren je nach Modelldefinition.

Page 29

Deutsch

Bildschirmmenüs (OSD-Menüs)

Hauptmenü

Untermenü

Einstellung

Wählen EnterBeenden

Farbe

Anzeigemodus

Wandfarbe

Helligkeit

Kontrast

Aus

Farbtemperatur

Gamma

Präsentation

LumiSense

BluelightShield

Aus

Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können.

Verwenden der OSD-Menüs

• Drücken Sie auf „MENU“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen.

• Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen. Nachdem Sie ein gewünschtes Element aus dem Hauptmenü

gewählt haben, Drücken Sie nach Auswahl der gewünschten Hauptmenüoption zum Aufrufen eines Untermenüs zur Funktionseinstellung „ENTER“.

• Wählen Sie die gewünschte Option mithilfe der Tasten und

justieren Sie die Einstellungen mithilfe der Taste.

• Nehmen Sie ggf. wie oben beschrieben weitere Einstellungen in dem Untermenü vor.

• Drücken Sie „BACK“ an der Fernbedienung oder am Bedienfeld und Sie kehren zum Hauptmenü zurück.

• Drücken Sie zum Schließen des OSD-Menüs die „BACK“-Taste an der Fernbedienung oder am Bedienfeld. Das OSD-Menü wird geschlossen und der Projektor speichert automatisch die neuen Einstellungen.

Hinweis 1: Einige der folgenden OSD-Einstellungen sind möglicherweise nicht verfügbar. Bitte beachten Sie das tatsächliche OSD Ihres Projektors. Hinweis 2: Funktionen variieren je nach Modelldefinition.

Page 30

Deutsch

Farbe

LumiSense

BluelightShield

Anzeigemodus

Wandfarbe

Helligkeit

Kontrast

Acers intelligente LumiSense-Technologie kann Projektionsbilder automatisch basierend auf dem Anzeigeinhalt auf den angenehmsten visuellen Lichtstrom anpassen. Die Funktion verbessert deutlich die Sichtbarkeit dunkler Details sowie die Farbsättigung.

• Aus: Standardeinstellung.

• Normal: Wählen Sie zur Erfüllung des visuellen Effekts der Hervorhebung dunkler Details „Normal“.

• Optim.: Wählen Sie zur Erfüllung des visuellen Effekts der Helligkeitsverstärkung „Optim.“.

• DynamicBlack: Zum automatischen Optimieren der Anzeige dunkler Filmszenen; dadurch werden diese detaillierter gezeigt.

<Hinweis>: Sobald LumiSense aktiviert ist, wechselt BluelightShield zu „Aus“.

• Aus: Standardeinstellung.

• Niedrig / Mittel / Hoch: Wählen Sie zur dynamischen Reduzierung verschiedener Expositionsstufen von blauem Licht Niedrig / Mittlere / Hoch.

<Hinweis>: Sobald BluelightShield aktiviert ist, wechselt LumiSense zu „Aus“.

Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen.

• Hell: Für optimierte Helligkeit.

• Präsentation: Für Präsentationen – zum Beispiel bei Besprechungen.

• Standard: Für normale Umgebung.

• Video: Für Videowiedergaben in einer hellen Umgebung.

• Spiel: Bei Spielinhalten.

• Ausbildung: Für Bildungsumgebung.

• Benutzer: Benutzerdefinierte Einstellungen.

Mit dieser Funktion können Sie die Farbdarstellung an die Wandfarbe angleichen. Dabei stehen verschiedene Auswahlmöglichkeiten zur Verfügung, einschließlich Weiß, Hellgelb, Hellblau, Pink und Dunkelgrün. Auf diese Weise können Farbverfälschungen durch die Wandfarbe so ausgeglichen werden, dass das Bild wieder in den richtigen Farben angezeigt wird.

Hier stellen Sie die Bildhelligkeit ein.

• Drücken Sie auf , um das Bild dunkler zu machen.

• Drücken Sie auf , um das Bild heller zu machen.

Verwenden Sie die Option „Kontrast“, um den Unterschied zwischen hellsten und dunkelsten Teilen des Bildes einzustellen. Die Einstellung des Kontrast verändert die Schwarz- und Weißanteile im Bild.

• Drücken Sie auf , um den Kontrast zu verringern.

• Drücken Sie auf , um den Kontrast zu erhöhen.

Page 31

Deutsch

Farbsättigung

Farbton

Farbtemperatur

Gamma

Hinweis 1: Die Funktionen „Farbsättigung“ und „Farbton“ werden im Computer- und HDMI-Modus nicht unterstützt. Hinweis 2: Funktionen variieren je nach Modelldefinition.

Hier können Sie ein Videobild von schwarzweiß bis vollfarbig einstellen.

• Drücken Sie auf , um den Anteil der Farbe in dem Bild zu verringern.

• Drücken Sie auf , um den Anteil der Farbe in dem Bild zu erhöhen.

Hier können Sie die Balance der Farben Rot und Grün einstellen.

• Drücken Sie auf , um den Anteil der grünen Farbe in dem Bild zu erhöhen.

• Drücken Sie auf , um den Anteil der roten Farbe in dem Bild zu erhöhen.

Modus Mit dieser Funktion können Sie zwischen CT1, CT2 (nativ), CT3 und Benutzer wählen.

R-Verstärkung Passt die Rotverstärkung zur Farbtemperaturoptimierung an.

G-Verstärkung Passt die Grünverstärkung zur Farbtemperaturoptimierung an.

B-Verstärkung Passt die Blauverstärkung zur Farbtemperaturoptimierung an.

Diese Funktion beeinflusst die Anzeige einer dunklen Szene. Mit einem höheren Gammawert erscheinen dunkle Szenen heller.

Page 32

Deutsch


Projektionsmodus

• Front: Dies ist die werkseitige Standardeinstellung.

• Hinten: Kehrt das Bild um, so dass Sie es von einer Position hinter einem durchscheinenden Bildschirm projizieren können.

Projektionsort

• Auto: Passt die Projektionsposition des Bildes automatisch an.

• Desktop

• Decke: Dreht das Bild zur Projektion aus einem an der Decke montierten Gerät um.

Seitenverhältnis Hier wählen Sie ein bevorzugtes Seitenverhältnis aus.

Autom. Schrägposition

Man. Schrägposition

• Auto: Diese Option behält das originale Seitenverhältnis des Bildes und maximiert das Bild, um es an den physikalischen horizontalen oder vertikalen Pixeln anzupassen.

• Vollbild: Das Bild wird in voller Breite (1280 Pixel) und Höhe (800 Pixel) angezeigt.

• 4:3: Das Bild wird an der Leinwand angepasst, skaliert und mit einem Seitenverhältnis von 4:3 angezeigt.

• 16:9: Das Bild wird an der Breite der Leinwand angepasst, skaliert und mit einem Seitenverhältnis von 16:9 angezeigt.

• L.Box: Das Original-Bildformat wird beibehalten und 1,333-fach vergrößert.

Passt das vertikale Bild automatisch an.

Hier korrigieren Sie Bildverzerrungen, die durch Kippen des Projektors entstehen.

<Hinweis> Die Funktion Man. Schrägposition steht nicht zur Verfügung, wenn die Einstellung von Autom. Schrägposition auf „Ein“ gesetzt ist.

Schärfe Hier können Sie die Schärfe des Bildes einstellen.

• Drücken Sie auf , um die Schärfe zu verringern.

• Drücken Sie auf , um die Schärfe zu erhöhen.

Hor. Position

Ver. Position

Frequenz „Frequenz“ ändert die Bildwiederholrate des Projektors so, dass sie

• Drücken Sie auf , um das Bild nach links zu verschieben.

• Drücken Sie auf , um das Bild nach rechts zu verschieben.

• Drücken Sie auf , um das Bild nach unten zu verschieben.

• Drücken Sie auf , um das Bild nach oben zu verschieben.

an die Frequenz Ihrer Computergrafikkarte angepasst wird. Wenn ein senkrechter flimmernder Streifen auf dem projizierten Bild erscheint, können Sie mit dieser Funktion das Problem lösen.

Page 33

Deutsch

Abstimmung Diese Funktion synchronisiert die Signalfrequenz des Projektors mit

HDMI-Farbbereich Hiermit wird der Farbbereich der HDMI-Bilddaten eingestellt;

HDMI-Suchinfo Hiermit wird der Overscan des HDMI-Bilds auf dem Bildschirm

der Grafikkarte. Wenn das Bild wackelt oder flimmert, können Sie mit dieser Funktion das Problem lösen.

gleichzeitig werden Fehler bei der Farbanzeige korrigiert.

• Auto: Die Einstellung erfolgt automatisch durch vom Player gesandte Daten.

• Begr. Bereich: Für das Eingangsbild wird ein eingeschränkter Farbbereich genutzt.

• Vollst. Ber.: Für das Eingangsbild wird der gesamte Farbbereich genutzt.

korrigiert.

• Auto: Die Einstellung erfolgt automatisch durch vom Player gesandte Daten.

• Underscan: Overscan bei HDMI-Bildern wird ausgeschaltet.

• Overscan: Overscan bei HDMI-Bildern bleibt erhalten.

Hinweis 1: Die Funktionen „Hor. Position“, „Ver. Position“, „Frequenz“ und „Abstimmung“ werden im HDMI- oder Videomodus nicht unterstützt. Hinweis 2: Die Funktionen „HDMI-Farbbereich“ und „HDMI-Suchinfo“ werden nur im HDMI-Modus unterstützt. Hinweis 3: Funktionen variieren je nach Modelldefinition.

Page 34

Deutsch

Einstellung

Quellenausw. Manuell über Quellenmenü, Auto über intelligente Erkennung. Verd. Untertitel Zur Auswahl der gewünschten Untertitel; dabei können Sie

VGA OUT (Standby) Standard ist „Aus“. Wählen Sie zum Aktivieren der VGA OUT-

Sicherheit Sicherheit

unter CC1, CC2, CC3, CC4 wählen. (CC1 zeigt Untertitel in der bevorzugten Sprache Ihres Gebietes). Mit „Aus“ schalten Sie die Anzeige von Untertiteln ab. Diese Funktion steht nur dann zur Verfügung, wenn ein Compositeoder S-Video-Eingangssignal ausgewählt wurde, das im Format NTSC vorliegt. <Hinweis> Das Bildformat wird auf 4:3 eingestellt. Diese Funktion steht in den Bildformaten „16:9“ und „Auto“ nicht zur Verfügung.

Verbindung „Ein“.

Dieser Projektor bietet dem Verwalter eine nützliche Sicherheitsfunktion, um die Benutzung des Projektors zu verwalten. Drücken Sie zur Änderung der „Sicherheit“-Einstellung „ENTER“. Wenn die Sicherheitsfunktion aktiviert ist, müssen Sie zuerst das „Administratorkennwort“ eingeben, bevor Sie die Sicherheitseinstellung vornehmen können.

• Wählen Sie „Ein“, um die Sicherheitsfunktion zu aktivieren. Daraufhin muss der Benutzer ein Kennwort eingeben, um den Projektor zu bedienen. Einzelheiten hierzu finden Sie in dem Abschnitt „Benutzerkennwort“.

• Wenn „Aus“ gewählt wird, dann kann der Benutzer ohne Kennwortabfrage den Projektor einschalten.

Abschaltung (Minuten) Wenn die Funktion „Sicherheit“ auf „Ein“ gestellt ist, dann kann

der Verwalter die Timeout-Funktion einstellen.

• Drücken Sie auf oder , um die Timeout-Zeit einzustellen.

• Der Bereich kann 10 Minuten bis 990 Minuten sein.

• Nach dem Ablauf der Zeit wird die Eingabe des Kennworts erneut verlangt.

• Die werkseitige Standardeinstellung der Funktion „Abschaltung (Minuten)“ ist „Aus“.

• Sobald die Sicherheitsfunktion aktiviert ist, wird beim Einschalten des Projektors die Eingabe des Kennworts verlangt. Sowohl „Benutzerkennwort“ als auch „Administratorkennwort“ werden in diesem Aufforderungsdialogfenster angenommen.

Page 35

Deutsch

Sicherheit Benutzerkennwort

• Drücken Sie auf „ENTER“, um das „Benutzerkennwort“ einzurichten oder zu ändern.

• Stellen Sie mit Hilfe der Nummerntasten auf der Fernbedienung Ihr Kennwort ein und drücken anschließend auf „ENTER“, um Ihre Einstellung zu bestätigen.

• Drücken Sie auf , um Zeichen zu löschen.

• Geben Sie erneut das Kennwort für das Feld „Kennwort bestätigen“ ein.

• Das Kennwort sollte 4 bis 8 Zeichen haben.

• Wenn Sie „Kennwort nur nach Einstecken des Netzsteckers abfragen.“ wählen, fordert Sie der Projektor jedes Mal zur Kennworteingabe auf, wenn Sie den Netzstecker neu anschließen.

• Wenn Sie „Kennwort bei jedem Einschalten des Projektors abfragen.“ wählen, müssen Sie das Kennwort jedes Mal eingeben, wenn der Projektor eingeschaltet wird.

Administratorkennwort Das „Administratorkennwort“ in den beiden Dialogfenstern

„Administratorkennwort eingeben“ und „Kennwort eingeben“ angenommen.

• Drücken Sie auf „ENTER“, um die Einstellung der Funktion „Administratorkennwort“ zu ändern.

• Die werkseitige Standardeinstellung für das „Administratorkennwort“ ist „1234“.

Falls Sie Ihr Administratorkennwort vergessen haben, gehen Sie bitte folgendermaßen vor, um das Administratorkennwort abzurufen:

• Ein einmaliges, 6-stelliges „Universalkennwort“ ist auf der Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet.

• Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist.

Zurücksetzen Drücken Sie die Taste „ENTER“ und wählen Sie „Ja“, um die

Information Zeigt Projektorinformationen wie Modellnamen,

Parameter in sämtlichen Menüs auf die werkseitigen Standardwerte zurückzusetzen.

Eingangsquelle, Signaltyp, Anzeigemodus, Seriennummer, Softwareversion und QR-Code an.

Scannen Sie den QR-Code, wenn Sie per Mobilgerät eine Verbindung mit dem Acer-Projektor-Portal herstellen möchten.

Hinweis: Funktionen variieren je nach Modelldefinition.

Page 36

Deutsch

Verwaltung

ECO-Modus Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit

Große Höhe Zum Einschalte des Große Höhe-Modus wählen Sie „Ein“. Diese

Abschaltmodus • Standard: Schaltet den Projektor nach der Kuhlung

Auto-Aus Der Projektor wird automatisch ausgeschaltet, wenn es innerhalb

Menüanzeigedauer (Sekunden)

Gerät ein Wählen Sie zum Einschalten des Projektors bei Einstecken des

Bedienf.-Sp. Aus

Lampenstd. Hier wird die gesamte Betriebszeit der Lampe angezeigt (in

Lampenwechsel Erinnerung

Reset Lampe Drücken Sie die Taste „ENTER“ und wählen Sie „Ja“, um den

den Stromverbrauch zu reduzieren, die Lampenlebensdauer zu verlängern und Rauschen zu reduzieren. Wählen Sie „Aus“, um in den Normalmodus zu wechseln. <Hinweis> Wenn LumiSense oder BluelightShield auf „Ein“ gesetzt ist, ist das Element ECO-Modus ausgegraut.

Option bewirkt einen ständigen Betrieb der Lüfter bei voller Drehzahl, um den Projektor auch in großen Höhen ausreichend kühlen zu können.

ordnungsgemas aus.

• Sofortforts.: Setzt das System fort, wenn die Ein-/Austaste innerhalb 2 Minuten erneut gedrückt wird.

der festgelegten Zeit keine Signaleingabe gibt. (Standard ist 15 Minuten)

Wählen Sie die Anzeigedauer des Bildschirmmenüs. (Standard sind 15 Sekunden) Wählen Sie zum manuellen Ausblenden des Hauptmenüs mittels Direkttaste durch den Nutzer „Manuell“.

Netzkabels „Ein“.

Standardmäßig ist die Funktion auf „Aus“ gesetzt. Kinders.

• Aktivieren Sie „Kinders.“, wenn die Ein-/Austaste am Projektor im Bereitschaftsmodus deaktiviert werden soll (bspw. damit Kinder das Gerät nicht einschalten können). (Wird nach der Abschaltung wirksam.)

• Deaktivieren Sie „Kinders.“ zum Einschalten des Projektors per Schnelltaste vorübergehend; halten Sie dazu die Ein-/Austaste am Projektor 3 Sekunden gedrückt. Nach dem Einschalten muss keine Taste gesperrt werden.

Vollsp.

• Aktivieren Sie zum Sperren aller Tasten am Projektor „Vollsp.“. (Wird nach Abschluss der Einstellung wirksam; bei Betätigung einer Taste wird eine Warnmeldung angezeigt.)

• Deaktivieren Sie die „Vollsp.“-Funktion, indem Sie die „ENTER“-Taste 7 Sekunden gedrückt halten. Anschließend wird „Bedienf.-Sp.“ auf „Aus“ gesetzt und Sie müssen nicht erneut zu „Vollsp.“ zurückkehren.

• Die Warnmeldung „Vollsp.“ deaktivieren: 7 s „ENTER“ drücken.“ erscheint, wenn Sie bei aktivem „Vollsp.“-Modus eine Taste am Bedienfeld drücken.

Stunden). Aktivieren Sie diese Funktion, um sich an das Auswechseln der

Lampe 30 Stunden vor dem Erreichen der Lampenstandzeit durch eine Anzeige aufmerksam machen zu lassen.

Lampenbetriebszeit-Zähler auf 0 zu stellen.

Hinweis: Funktionen variieren je nach Modelldefinition.

Page 37

Deutsch

Audio

Hinweis: Die 3D-Anzeige ist jetzt aktiviert.

1. Stellen Sie sicher, dass die 3D-Signale und die Brille richtig sind.

3. Wenn die 3D-Anzeige nicht richtig ist, versuchen Sie, 3D-Synchr.-Umkehrung zu aktivieren.

4. Die Optionen für den Anzeigemodus sind im 3D-Modus deaktiviert.

2. Bitte schalten Sie die 3D-Funktion ab, wenn Sie keine 3D-Medien anschauen.

Lautstärke

Stumm • Wählen Sie „Ein“, um die Tonausgabe verstummen zu

Hinweis: Funktionen variieren je nach Modelldefinition.

• Drücken Sie auf , um die Lautstärke zu verringern.

• Drücken Sie auf , um die Lautstärke zu erhöhen.

lassen.

• Wählen Sie „Aus“, um die Lautstärke wiederherzustellen.

3D Wählen Sie „Ein“, um die DLP-3D-Funktion zu aktivieren.

3D-Format Falls 3D-Inhalte nicht richtig angezeigt werden, können Sie ein

24P 3D Wählen Sie „96 Hz“ oder „144 Hz“ entsprechend der 3D-Brille. 3D-L/R-Umkehrung Wenn Sie beim Tragen einer DLP 3D-Brille ein einzelnes oder ein

3D-Warnmeldung Wählen Sie „Ein“ zum Anzeigen der 3D-Warnmeldung.

• Ein: Wählen Sie dieses Element, wenn Sie eine DLP-3D-Brille, eine 3D-fähige 120-Hz-Grafikkarte und eine Datei im HQFSFormat oder eine DVD mit entsprechendem SW-Player nutzen.

• Aus: Schaltet den 3D-Modus aus.

3D-Format wählen, das am besten zu dem angezeigten 3D-Inhalt passt und für ein optimales Ergebnis sorgt.

überlagertes Bild sehen, müssen Sie möglicherweise „Umkehren“ ausführen, damit die Links/Rechts-Bildfolge so angepasst wird, dass das Bild richtig wiedergegeben wird (für DLP 3D).

Hinweis 1: Für eine einwandfreie 3D-Anzeige müssen die richtigen Einstellungen im 3D-Anwendungsprogramm der Grafikkarte vorgenommen werden. Hinweis 2: SW-Player wie der Stereoscopic Player und der DDD TriDef Media Player können Dateien im 3D-Format unterstützen. Sie können diese drei Player auf der folgenden Webseite herunterladen,

- Stereoscopic Player (Testversion): http://www.3dtv.at/Downloads/Index_en.aspx

- DDD TriDef Media Player (Testversion): http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Hinweis 3: "„3D-L/R-Umkehrung“ ist nur bei aktiviertem 3D verfügbar. Hinweis 4: Wenn der Projektor eingeschaltet wird und 3D noch aktiviert ist, erscheint eine entsprechende Erinnerungsmeldung. Bitte ändern Sie die Einstellung je nach der geplanten Wiedergabe.

Page 38

Deutsch

Hinweis 5: Das WUXGA-Modell kann 24P 3D aufgrund der TI-ASICPufferspeicherbeschränkung nicht skalieren; sobald 24P 3D-Eingänge (96 oder 144 Hz) erkannt werden, wird Seitenverhältnis / HDMI-Suchinfo ausgegraut und auch Ausblenden wird nicht unterstützt.

Sprache

Sprache Das OSD-Menü kann in verschiedenen Sprachen angezeigt

werden. Wählen Sie mit der -Taste Ihre bevorzugte Menüsprache.

• Drücken Sie zum Bestätigen der Auswahl „ENTER“.

Page 39

Deutsch

Anhang

Fehlerbehebung

Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt.

Bildprobleme und Lösungen

# Problem Lösung

1 Es wird kein Bild

angezeigt

2 Bild nur teilweise,

rollend oder falsch angezeigt (beim PC, Windows 2000/ XP/Vista/ Windows 7/ Windows 8)

• Führen Sie die Verbindung wie im Abschnitt „Inbetriebnahme“ beschrieben aus.

• Überprüfen Sie, ob die Kontaktstifte der Anschlüsse verbogen oder abgebrochen sind.

• Überprüfen Sie, ob die Projektionslampe richtig installiert ist. Lesen Sie hierzu den Abschnitt „Auswechseln der Lampe“.

• Überprüfen Sie, ob die Objektivabdeckung entfernt und der Projektor eingeschaltet wurde.

• Im Fall eines falsch angezeigten Bildes:

• Öffnen Sie unter „Arbeitsplatz“ die

„Systemsteuerung“ und klicken dann doppelt auf das „Anzeige“-Symbol.

• Wählen Sie den Registerreiter „Einstellungen“.

• Stellen Sie sicher, dass die

Anzeigeauflösungseinstellung 1920 x 1200 (WUXGA-RB) oder weniger beträgt.

• Klicken Sie auf die Schaltfläche „Erweitert“.

Falls das Problem bestehen bleibt, muss auch die Einstellung des verwendeten Monitors wie folgt geändert werden:

• Stellen Sie sicher, dass die Auflösungseinstellung

1920 x 1200 (WUXGA-RB) oder weniger beträgt.

• Klicken Sie auf die Schaltfläche „Ändern“ auf der

Registerkarte „Monitor“.

• Klicken Sie auf „Alle Hardwarekomponenten

dieser Geräteklasse“. Wählen Sie im Feld „Hersteller“ die Option „Standardmonitort ypen“ und dann die benötigte Auflösung aus dem „Modelle“-Feld aus.

• Stellen Sie sicher, dass die

Anzeigeauflösungseinstellung des Monitors 1920 x 1200 (WUXGA-RB) oder weniger beträgt.

Page 40

Deutsch

3 Bild nur teilweise,

rollend oder falsch angezeigt (Bei Notebooks)

4 Der Bildschirm des

NotebookComputers zeigt die Präsentation nicht an

5 Das Bild wackelt

oder flimmert

6 Das Bild hat einen

senkrechten flimmernden Streifen

• Im Fall eines falsch angezeigten Bildes:

• Führen Sie zuerst die oben beschriebenen

Schritte für Punkt 2 zur Einstellung der Auflösung des Computers aus.

• Schalten Sie die Ausgabeeinstellungen um,

indem Sie z.B. auf [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]

• Wenn Sie Probleme bei der Änderung der Auflösung haben oder das Bild am Monitor hängen bleibt, sollten Sie alle Geräte inklusive des Projektors neu starten.

• Bei Verwendung eines Notebook-PCs mit Microsoft Windows

eigenen Bildschirm, wenn ein zweites Anzeigegerät angeschlossen ist. Wie Sie den Notebook-Bildschirm aktivieren, erfahren Sie von der Dokumentation Ihres Notebooks.

• Bei Verwendung eines Notebooks mit dem Betriebssystems von Apple

„Display“ unter „System Preference“ und stellen „Video Mirroring“ auf „Ein“.

• Korrigieren Sie das Bild über die Funktion „Abstimmung“. Lesen Sie hierzu den Abschnitt „Bild“.

• Ändern Sie auf Ihrem Computer die Farbeinstellung für den Monitor.

• Ändern Sie die Einstellung der Funktion „Frequenz“. Lesen Sie hierzu den Abschnitt „Bild“.

• Überprüfen Sie den Anzeigemodus der Grafikkarte und ändern ihn gegebenenfalls in einen mit diesem Projektor kompatiblen Modus.

: Manche Notebook-PCs deaktivieren ihren

Mac®: Öffnen Sie

7 Das Bild ist

unscharf

• Stellen Sie sicher, dass die Objektivabdeckung entfernt ist.

• Stellen Sie die Bildschärfe über den Fokusring des Projektors ein.

• Stellen Sie sicher, dass sich die Projektionsfläche innerhalb des erforderlichen Abstands von 1,0 bis 11,8 Metern (SVGA/XGA-Serie) / 1,0 bis 10 Metern (WXGASerie) zum Projektor befindet. Lesen Sie hierzu den Abschnitt „So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors“.

Page 41

Deutsch

8 Das Bild ist bei

einer DVD Wiedergabe im „Breitbild“- Format langgestreckt

9 Bild zu klein oder

zu groß

10 Das Bild hat

schräge Seiten

11 Das Bild ist falsch

herum

Wenn Sie eine DVD wiedergeben, die im anamorphen oder 16:9-Seitenverhältnis kodiert ist, müssen Sie gegebenenfalls die folgenden Einstellungen vornehmen:

• Wenn Sie einen DVD-Titel im 4:3-Format wiedergeben, ändern Sie bitte über das OSD-Menü des Projektors das Format in 4:3.

• Wenn das Bild auch dann noch langgestreckt ist, müssen Sie das Seitenverhältnis ändern. Bitte stellen Sie auf Ihrem DVD-Player das Seitenverhältnis auf 16:9 (Breitbild) ein.

• Wenn Sie einen DVD-Titel im Letter Box- (LBX-) Format wiedergeben, ändern Sie über das OSD-Menü des Projektors das Format in Letter Box.

• Stellen Sie den Zoomring am Projektor ein.

• Rücken Sie den Projektor näher an die Leinwand oder weiter von der Leinwand weg.

• Drücken Sie „MENÜ“ auf der Fernbedienung. Rufen Sie „Bild --> Seitenverhältnis“ auf, versuchen Sie verschiedene Einstellungen oder drücken Sie zum direkten Anpassen die Taste „RATIO“ an der Fernbedienung.

• Ändern Sie, wenn möglich, die Position des Projektors, so dass er in der Mitte steht.

• Drücken Sie die Taste „Trapezkorrektur / “ an der Fernbedienung, bis die Bildseiten vertikal erscheinen.

• Wählen „Bild --> Projektionsmodus“ im OSD Menü und ändern die Projektionsrichtung.

Page 42

Deutsch

Gebläse versagt

Die Lampe wird demnächst autom. Ausgeschaltet.

Projektor überhitzt, System schaltet sich in Kürze automatisch ab, bitte:

1. Prüfen, ob die Umgebun gstemperatur zwischen 5 und 40 Grad liegt.

2. Prüfen, ob der Filter gereinigt werden muss.

3. Prüfen, ob die Zu- oder Abluftöffnungen blockiert sind.

4. Prüfen, ob der Höhenmodus eingestellt ist, wenn der Projektor in großer Höhe verwendet wird.

Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung.

Auswechseln empfohlen

OSD-Meldungen

# Zustand Erläuterung

1 Meldung • Gebläse versagt - Das Systemgebläse funktioniert nicht.

• Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie die folgende Mitteilung.

Bitte prüfen Sie auch, ob die Staubfilter installiert sind. Sind die Staubfilter von Staub verstopft, reinigen Sie sie bitte. Einzelheiten finden Sie unter „Staubfilter reinigen und austauschen (optional)“.

• Lampe auswechseln - Die Lampe erreicht bald seine Standzeit. Bereiten Sie sich vor, sie bald auszuwechseln.

Probleme mit dem Projektor

# Zustand Lösung

1 Der Projektor reagiert auf

keine Steuerung

2 Die Lampe erlischt oder macht

einen Knall

Schalten Sie, wenn möglich, den Projektor aus, ziehen das Netzkabel heraus und warten für mindestens 30 Sekunden, bevor Sie das Netzkabel wieder anschließen.

Wenn das Ende der Lampenlebensdauer erreicht ist, erlischt die Lampe mit einem lauten Knallgeräusch. In diesem Fall lässt sich das Gerät nicht mehr einschalten, bis das Lampenmodul ausgewechselt ist. Folgen Sie den Anweisungen im Abschnitt „Auswechseln der Lampe“, um die Lampe auszuwechseln.

Page 43

Deutsch

Liste mit LED- und Alarm-Definitionen

LED-Meldungen

Lampen_LED Temperatur_

Meldung

Rot Rot Rot Blau

Netzsteckereingang Blinkt ein zu

Standby -- -- EIN --

Ein-/Austaste EIN -- -- -- EIN

Lampen-Neuversuch

Ausschalten (Abkühlung im Gang)

Ein-/Austaste aus (Kühlvorgang abgeschlossen; StandbyModus)

Fehler (Überhitzung) -- EIN -- EIN

Fehler (Gebläse versagt)

Fehler (Lampe versagt) EIN -- -- EIN

Fehler (Farbrad versagt) Schnell

aus, 100 ms

-- -- --

-- --

-- -- EIN --

blinkend

LED

Blinkt ein zu

aus, 100 ms

Schnell

blinkend

-- -- EIN

Betriebs-LED

Blinkt ein zu

aus, 100 ms

Schnell

blinkend

-- EIN

Schnell

blinkend

Page 44

Deutsch

Staubfilter reinigen und austauschen (optional)

Reinigen der Staubfilter

Reinigen Sie nach allen 1000 Betriebstunden die Staubfilter. Werden die Filter nicht regelmäßig gereinigt, können sie von Staub verstopft werden und die Belüftung beeinträchtigen. Dies kann zu einer Überhitzung führen und den Projektor beschädigen.

Folgen Sie den nachstehenden Schritten: 1 Schalten Sie den Projektor aus. Warten Sie, bis die Betriebs-LED aufhört zu

blinken, bevor Sie das Netzkabel herausziehen. 2 Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. 3 Ziehen Sie den Staubfilter heraus. (Abbildung 1) 4 Verwenden Sie einen kleinen Staubsauger, der für die Reinigung von

Computern und sonstigen Bürogeräten konzipiert ist, um die Staubfilter zu

reinigen. (Abbildung 2) 5 Falls der Schmutz schwer zu entfernen ist oder der Filter beschädigt ist,

wenden Sie sich bitte an Ihren Händler oder den Kundendienst, um neue

Filter zu erhalten.

Page 45

Deutsch

Auswechseln der Lampe

Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus.

Der Projektor erkennt automatisch die Betriebszeit der Lampe. Die Warnmeldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung. Auswechseln empfohlen“ erscheint. Wenn Sie diese Meldung sehen, sollten Sie die Lampe so bald wie möglich austauschen. Stellen Sie sicher, dass sich der Projektor mindestens 30 Minuten lang abgekühlt hat, bevor Sie die Lampe auswechseln.

Warnung: Das Lampenfach ist heiß! Lassen Sie das Gerät abkühlen, bevor Sie die Lampe auswechseln!

So wechseln Sie die Lampe aus Schalten Sie den Projektor aus, indem Sie den Stromschalter drücken. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz. 1 Lösen Sie die Abdeckungsschraube mit einem Schraubendreher.

(Abbildung 1) In Pfeilrichtung drücken. (Abbildung 2) Drücken Sie die Abdeckung nach oben. (Abbildung 3)

2 Entfernen Sie die Schraube, die das Lampenmodul hält. (Abbildung 4)

Ziehen Sie den Lampenstecker heraus. (Abbildung 5) Heben Sie den Griff an, sodass er nach oben ragt. (Abbildung 6)

3 Heben Sie den Griff an, sodass er nach oben ragt. Ziehen Sie mit etwas

Kraft das Lampenmodul heraus. (Abbildung 7)

Verwenden Sie zum Ersetzen des Lampenmoduls eine neue Lampe und befolgen die obigen Schritte in umgekehrter Reihenfolge.

Page 46

Deutsch

Warnung: Achten Sie zur Vermeidung von Verletzungen darauf, weder das Lampenmodul fallen zu lassen noch die Birne anzufassen. Die Birne kann zerbrechen und Verletzungen verursachen, wenn das Lampenmodul herunterfällt.

Page 47

Deutsch

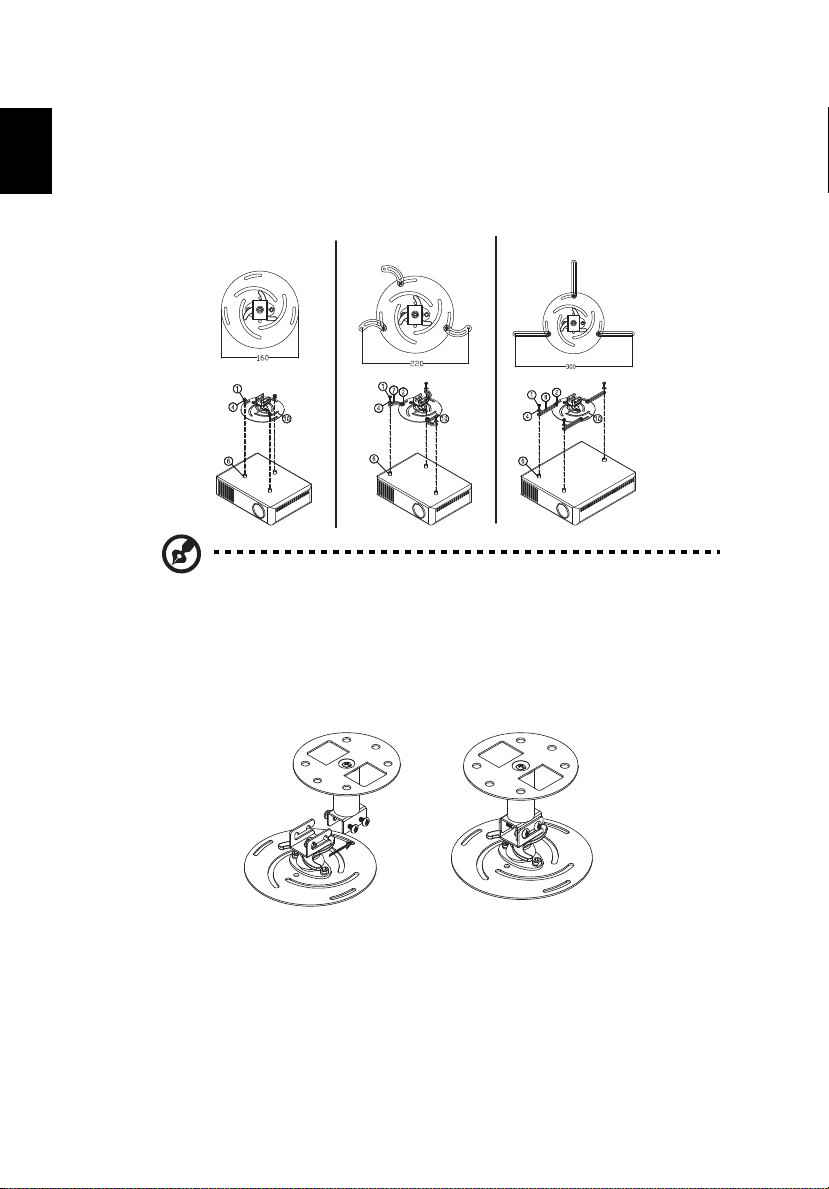

Deckenmontage

Typ 1 Typ 2 Typ 3

Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten:

1 Bohren Sie vier Löcher in einen soliden Bestandteil der

Deckenkonstruktion, und befestigen Sie die Deckenmontagebasis an der Decke.

2 Wählen sie die Längenkombination basierend auf der tatsächlichen

Umgebung. (CM-01S beinhaltet nicht Typ 2 und Typ 3.)

Page 48

Deutsch

Typ 1:

Typ 2: Typ 3:

Abbildung 1

Abbildung 2

3Typ 1:

Verwenden Sie für die Standardgröße drei Halterungsschrauben zur Befestigung des Projektors an der Deckenmontagehalterung. Typ 2 und Typ 3: Alternativ nutzen Sie für die größere Größe die ausziehbaren Erweiterungen für besseren Halt.

Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten.

4 Verbinden Sie den Anschluss am Gerät mit der Projektorhalterung

(Abbildung 1), fixieren Sie die Konstruktion dann mit vier Schrauben (Abbildung 2).

Page 49

Deutsch

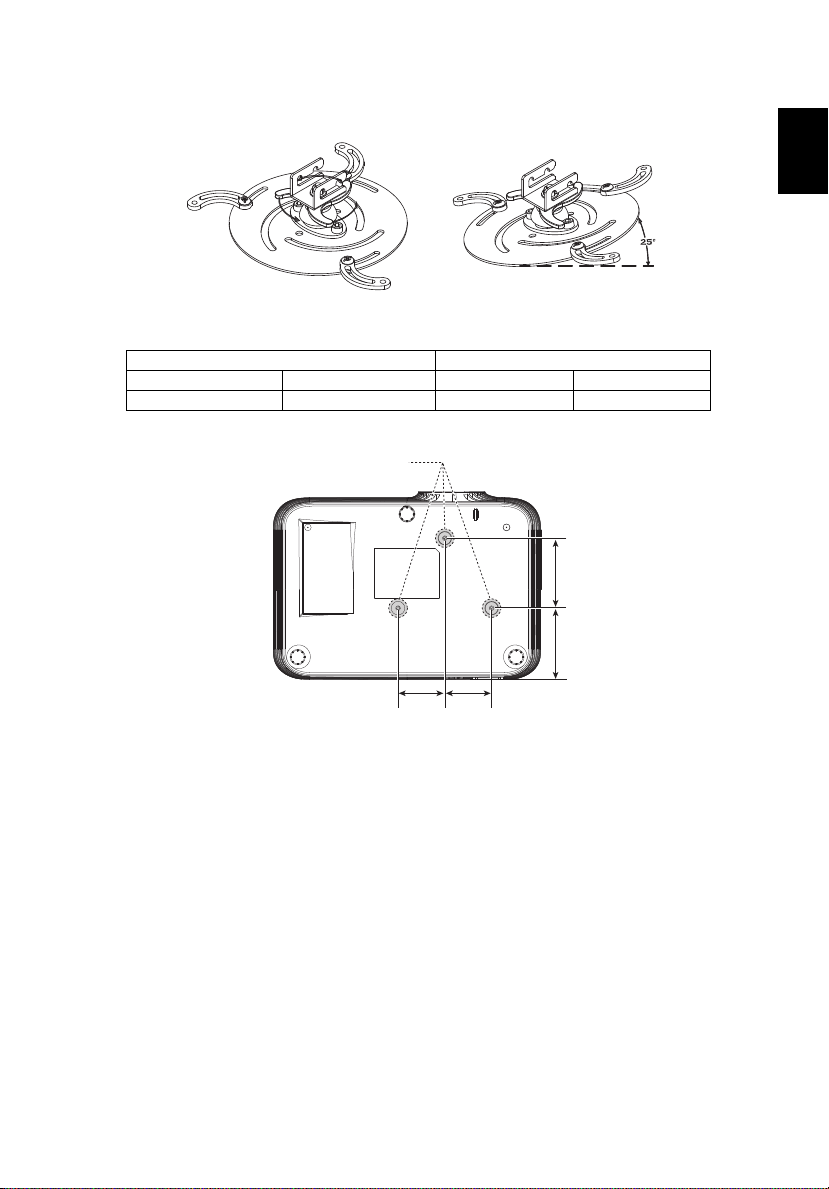

5 Versstellen Sie gegebenenfalls den Winkel und die Position.

360°

55,00 mm

82,30 mm

83,84 mm

Schrauben M4 x 25 mm

Schraubentyp B Unterlegscheibentyp

Durchmesser (mm) Länge (mm) Groß Klein

425VV

Page 50

Deutsch

Technische Daten

Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben.

Projektionssystem

Auflösung • Serie X1126H/D506D/EV-S57H/V26S/AS600/DSV1610:

Computerkompatibilität IBM PCs und kompatible, Apple Macintosh, iMac und

Videokompatibilität NTSC (3,58/4,43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/

Seitenverhältnis Auto, Vollbild, 4:3, 16:9, L.Box Mögliche Anzeigefarben 1,07 Milliarden Farben Optisches Zoomverhältnis 1,1-fach Projektionsfaktor • Serie X1126H/D506D/EV-S57H/V26S/AS600/DSV1610/

Projektionsobjektiv • Serie X1126H/D506D/EV-S57H/V26S/AS600/DSV1610/

Projektionsbildschirmgröße (diagonal)

Projektionsentfernung • Serie X1126H/D506D/EV-S57H/V26S/AS600/DSV1610/

Horizontale Scanrate 15 - 100 kHz Vertikale Bildwiederholrate 24 - 120 Hz Lampentyp 220 W-Leuchtmittel, vom Benutzer austauschbar Trapezkorrektur ±40 Grad

DLP

SVGA-Auflösung 800 x 600

• Serie X1226H/D516D/EV-X57H/V26X/AX600/ DNX1609: XGA-Auflösung 1024 x 768

• Serie X1326WH/D526D/EV-W57H/V26W/AW600/ DWX1608: WXGA-Auflösung 1280 x 800

VESA-Standards: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+

K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)

X1226H/D516D/EV-X57H/V26X/AX600/DNX1609: 1,94 – 2,16 (51 Zoll bei 2m)

• Serie X1326WH/D526D/EV-W57H/V26W/AW600/ DWX1608: 1,54 – 1,72 (60 Zoll bei 2 m)

X1226H/D516D/EV-X57H/V26X/AX600/DNX1609: F = 2,41 – 2,53, f = 21,85 – 24,01mm, Manueller Zoom und Fokus

• Serie X1326WH/D526D/EV-W57H/V26W/AW600/ DWX1608: F = 2,50 – 2,67, f = 21,86 – 24 mm, Manueller Zoom und Fokus

• Serie X1126H/D506D/EV-S57H/V26S/AS600/DSV1610/ X1226H/D516D/EV-X57H/V26X/AX600/DNX1609: 23 – 300 Zoll (58 – 762 cm)

• Serie X1326WH/D526D/EV-W57H/V26W/AW600/ DWX1608: 27 – 300 Zoll (69 – 762 cm)

X1226H/D516D/EV-X57H/V26X/AX600/DNX1609: 1 – 11,8 m

• Serie X1326WH/D526D/EV-W57H/V26W/AW600/ DWX1608: 1 – 10 m

Page 51

Deutsch

Audio Interner Lautsprecher mit einer Leistung von 3 W x 1 Gewicht 2,65 kg Abmessungen (B x T x H) 315 mm x 214 mm x 98 mm (12,4" x 8,4" x 3,8") Digitalzoom 2X Stromversorgung Wechselspannungseingang, 100 – 240 V,

Stromverbrauch Normalmodus: 260 W ± 10 % bei 110 V

Betriebstemperatur 0 ºC bis 40 ºC Standardlieferumfang • Netzkabel x 1

Stromversorgung mit Auto-Umschaltung

Wechselspannung ECO-Modus: 200 W ± 10 % bei 110 V Wechselspannung Bereitschaftsmodus < 0,5 W

• VGA-Kabel x 1

• Fernbedienung x 1

• AAA-Batterie x 2 (für Fernbedienung) (optional)

• Bedienungsanleitung (CD-ROM) x 1 (optional)

• Kurzanleitung x 1

• Sicherheitskarte x 1 (optional)

• Staubfilter x 1 (optional)

• Tragetasche x 1 (optional)

E/A-Anschlüsse X1126H/X1226H/X1326WH/D506D/D516D/D526D/EV-S57H/

V26S/V26X/V26W/AS600/AX600/AW600/DSV1610/DNX1609/

Netzanschluss V VGA IN 1 V VGA IN 2 V VGA-Ausgang V Composite-Video V S-Video V HDMI 2 V HDMI 1/MHL V RS232 V 3,5-mm-Audioeingang 1 V 3,5-mm-Audioeingang 2 V 3,5-mm-Audioausgang V Ausgabe von 5 V

Gleichspannung

EV-X57H/EV-W57H/

DWX1608

Hinweis: Das Design und die technischen Daten können ohne Ankündigung geändert werden.

Page 52

Deutsch

Kompatible Modi

A. VGA analog

1 VGA analog - PC-Signal

Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz]

VGA 640x480 60 31,5

640x480 72 37,9 640x480 75 37,5 640x480 85 43,3 640x480 120 61,9

SVGA 800x600 56 35,1

800x600 60 37,9 800x600 72 48,1 800x600 75 46,9 800x600 85 53,7 800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5 1024x768 75 60,0 1024x768 85 68,7 1024x768 120 99,0

SXGA 1152x864 70 63,8

1152x864 75 67,5

1152x864 85 77,1 1280x1024 60 64,0 1280x1024 72 77,0 1280x1024 75 80,0 1280x1024 85 91,1

QuadVGA 1280x960 60 60,0

1280x960 75 75,2

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,0 PowerBook G4 640x480 60 31,4 PowerBook G4 640x480 66,6 (67) 34,9 PowerBook G4 PowerBook G4 PowerBook G4 1152x870 75 68,7 PowerBook G4 1280x960 75 75,0

i Mac DV (G3) 1024x768 75 60,0

800x600 60 37,9

1024x768 60 48,4

Page 53

Deutsch

2 VGA analog - erweiterte Breitbild-Frequenz

Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz]

WXGA 1280x768 60 47,8

1280x768 75 60,3 1280x768 85 68,6 1280x720 60 44,8 1280x720 120 92,9 1280x800 60 49,6 1280x800 119,909 101,6

1920x1200 60 74

1440x900 60 59,9

WSXGA+ 1680x1050 60 65,3

1920x1080 (1080P) 60 67,5

1366x768 60 47,7

WUXGA 1920x1200-RB 59,94 74,04

3 VGA analog - Component-Signal

Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz]

480i 720x480 (1440x480) 59,94 (29,97) 15,7

576i 720x576 (1440x576) 50 (25) 15,6 480p 720x480 59,94 31,5 576p 720x576 50 31,3 720p 1280x720 60 45,0 720p 1280x720 50 37,5

1080i 1920x1080 60 (30) 33,8

1080i 1920x1080 50 (25) 28,1 1080p 1920x1080 23,97/24 27,0 1080p 1920x1080 60 67,5 1080p 1920x1080 50 56,3

B. HDMI digital

1 HDMI - PC-Signal

Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz]

VGA 640x480 60 31,5

640x480 72 37,9 640x480 75 37,5 640x480 85 43,3 640x480 120 61,9

SVGA 800x600 56 35,1

800x600 60 37,9

Page 54

Deutsch

800x600 72 48,1 800x600 75 46,9 800x600 85 53,7 800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5 1024x768 75 60,0 1024x768 85 68,7 1024x768 120 99,0

SXGA 1152x864 70 63,8

1152x864 75 67,5

1152x864 85 77,1 1280x1024 60 64,0 1280x1024 72 77,0 1280x1024 75 80,0 1280x1024 85 91,1

QuadVGA 1280x960 60 60,0

1280x960 75 75,2

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,0 PowerBook G4 640x480 60 31,4 PowerBook G4 640x480 66,6 (67) 34,9 PowerBook G4 PowerBook G4 PowerBook G4 1152x870 75 68,7 PowerBook G4 1280x960 75 75,0

i Mac DV (G3) 1024x768 75 60,0

800x600 60 37,9

1024x768 60 48,4

2 HDMI - erweiterte Breitbild-Frequenz

Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz]

WXGA 1280x768 60 47,8

1280x768 75 60,3 1280x768 85 68,6 1280x720 60 44,8 1280x720 120 92,9 1280x800 60 49,6

1280x800-RB 119,909 101,6

1440x900 60 59,9

1920x1200 60 74

WSXGA+ 1680x1050 60 65,3

1920x1080 (1080P) 60 67,5

Page 55

Deutsch

1366x768 60 47,7

WUXGA 1920x1200-RB 59,94 74,04

3 HDMI - Videosignal

Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz]

480i 720x480 (1440x480) 59,94 (29,97) 15,7

576i 720x576 (1440x576) 50 (25) 15,6 480p 720x480 59,94 31,5 576p 720x576 50 31,3 720p 1280x720 60 45,0 720p 1280x720 50 37,5

1080i 1920x1080 60 (30) 33,8

1080i 1920x1080 50 (25) 28,1 1080p 1920x1080 23,97/24 27,0 1080p 1920x1080 60 67,5 1080p 1920x1080 50 56,3 1080p 1920x1200-RB 59,94 74,04

4 HDMI - 1.4a 3D-Timing

Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] 720p (Bildkombi) 1280 x 720 50 37,5 720p (Bildkombi) 1280 x 720 60 45,0

1080p (Bildkombi) 1920 x1080 24 27,0

720p (Bildkombi) 1280 x 720 50 37,5 720p (Bildkombi) 1280 x 720 60 45,0

1080i (Oben/Unten) 1920 x1080 50 (25) 28,1

1080i (Oben/Unten) 1920 x1080 60 (30) 33,8 1080p (Oben/Unten) 1920 x1080 24 27,0 1080p (Oben/Unten) 1920 x1080 50 56,3 1080p (Oben/Unten) 1920 x1080 60 67,5

720p (SbS, halb) 1280 x 720 60 45,0 1080i (SbS, halb) 1920 x1080 50 (25) 28,1 1080i (SbS, halb) 1920 x1080 60 (30) 33,8

1080p (SbS, halb) 1920 x1080 50 56,3 1080p (SbS, halb) 1920 x1080 60 67,5

Horizontale Scanrate: 15 k-100 kHz

Grafikquellen-

Monitorbereichsgrenzen

Vertikale Scanrate: 24-120 Hz

Max. Pixelrate:

Analog: 165MHz

Digital: 165MHz

Page 56

Deutsch

C. MHL Digital

Modi Auflösung

VGA 640x480 59,94/60 31,5

480i 720x480 (1440x480) 59,94/60 15,7 576i 720x576 (1440x576) 50 (25) 15,6

480p 720x480 59,94/60 31,5

480p_2x 1440x480 59,94/60 31,5

576p 720x576 50 31,3

576p_2x 1440x576 50 31,3

720p 1280x720 59,94/60 45,0

720p 1280x720 50 37,5 1080i 1920x1080 60 (30) 33,8 1080i 1920x1080 50 (25) 28,1

1080p 1920x1080 23,97/24 27,0 1080p 1920x1080 25 28,1 1080p 1920x1080 29,97/30 33,8

Grafikquellen-

Monitorbereichsgrenzen

Hinweis 1: Funktionen variieren je nach Modelldefinition. Hinweis 2: MHL-1080p-3D-24p-Frame-Packing wird nicht unterstützt.

V.Frequenz

[Hz]

Horizontale Scanrate:

Vertikale Scanrate: 24-60 Hz Max. Pixelrate: Digital: 75 MHz

H.Frequenz

[KHz]

15 k-50 kHz

Page 57

Deutsch

Bestimmungen und

Sicherheitshinweise

FCC-Erklärung

Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann.

Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Kommt es durch das Gerät zu Störungen im Radio- oder Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, sollte der user is encouraged to try to correct the interference by one or more of the following measures:

• Richten Sie Ihre Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.

• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.

• Schließen Sie das Gerät an eine Steckdose an, die nicht von demselben

Stromkreis wie die Steckdose des Empfängers versorgt wird.

• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/ Fernsehtechniker.

Hinweis: Abgeschirmte Kabel

Um weiterhin die Anforderungen der FCC-Bestimmungen zu erfüllen, müssen abgeschirmte Kabel bei allen Verbindungen mit anderen Computergeräten verwendet werden.

Hinweis: Peripheriegeräte

Nur die Peripheriegeräte (Ein-/Ausgabegeräte, Endgeräte, Drucker etc.), die für die Konformität mit den Klasse B-Grenzwerten zertifiziert wurden, dürfen mit diesem Gerät verbunden werden. Der Betrieb mit nicht zertifizierten Peripheriegeräten kann Störungen im Radio- oder Fernsehempfang verursachen.

Achtung

Durch Änderungen oder Modifikationen, die nicht ausdrücklich von dem Hersteller genehmigt wurden, kann die von der Federal Communications Commission erteilte Gerätebetriebsbefugnis des Benutzers ungültig werden.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Störungen verursachen. (2) Das Gerät muss störfest gegen aufgenommene Störungen sein. Das betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten.

Deutsch

Page 58

Deutsch

001

Hinweis: Für Benutzer in Kanada

Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Konformitätserklärung für EU-Länder

Hiermit erklärt Acer, dass diese Projektor-Reihe die Anforderungen und weiteren relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllt.

Konform mit der russischen gesetzlichen Zertifizierung

Rechtliche Erklärung zu Funkgeräten

Hinweis: Die folgenden rechtlichen Informationen gelten nur für Modelle mit WLAN- und/oder Bluetooth-Funktionen.

Allgemein

Das Produkt erfüllt alle Anforderungen der Hochfrequenz- und Sicherheitsstandards in allen Ländern bzw. Regionen, in denen seine drahtlose Nutzung genehmigt ist. Je nach den Konfigurationen enthält das Produkt möglicherweise drahtlose Funkgeräte (wie z.B. WLAN- und/oder BluetoothModule).

Kanada — Nicht anmeldungspflichtige Funkgeräte

mit geringer Ausgangsleistung (RSS-)

a Ein CIM (Common Information Model)

Betrieb unterliegt den folgenden zwei Bedingungen:

1. Das Gerät darf keine schädlichen Störungen verursachen, und

2. Das Gerät muss störfest gegen aufgenommene Störungen sein. Dies betrifft auch solche Störungen, die unerwünschte Betriebszustände verursachen könnten.

b Betrieb im 2,4 GHz-Bereich

Um Radiointerferenzen am lizenzierten Service zu verhindern, sollte dieses Gerät zur maximalen Abschirmung nur im Hause betrieben werden, bzw. unterliegt bei eine Außeninstallation einer Lizenzierung.

Liste mit zutreffenden Ländern

Die Benutzung des Gerätes muss streng in Übereinstimmung mit den Vorschriften und Beschränkungen im Land der Benutzung sein. Für weitere Informationen nehmen Sie bitte mit der lokalen Behörde in dem Land Kontakt auf, in dem Sie das Gerät benutzen. Siehe http://ec.europa.eu/enterprise/rtte/implem.htm

zur aktuellsten Länderlilste.

Page 59

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi

New Taipei City 221, Taiwan

of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

And,

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it

Product: DLP Projector Trade Name: Acer Model Number: DSV1610/DNX1609/DWX1608

X1126H/X1226H/X1326WH/D506D/D516D/D526D/EV-S57H/EV-X57H/ EV-W57H/V26S/V26X/V26W/AS600/AX600/AW600

We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union

as below and following

harmonized standards and/or other relevant standards have been applied:

EMC Directive: 2014/30/EU

EN 55032:2012+AC:2013, Class B EN 55024:2010+A1:2015

EN 61000-3-2:2014, Class A EN 61000-3-3:2013

R&TTE Directive: 1999/5/EC (until Jun 12, 2017)

RED Directive: 2014/53/EU (From Jun 13, 2017)

EN 300 328 V1.8.1 EN 301 893 V1.7.1 EN 300 440-1 V1.6.1 EN 300 440-2 V1.4.1 EN 302 291-1 V1.1.1 EN 302 291-2 V1.1.1

EN 301 511 V9.0.2 EN 301 908-1 V6.2.1 EN 301 908-2 V6.2.1 EN 301 908-13 V6.2.1 EN 301 489-1 V1.9.2 EN 301 489-3 V1.6.1

EN 301 489-7 V1.3.1 EN 301 489-17 V2.2.1 EN 301 489-24 V1.5.1 EN 50360:2001 EN 50566:2013 EN 62479:2010 EN 62311:2008 EN 62209-1:2006 EN 62209-2:2010

LVD Directive: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 EN 50332-1:2000 EN 50332-2:2003

RoHS Directive: 2011/65/EU

EN 50581:2012

ErP Directive: 2009/125/EC

Regulation (EU) No. 617/ 2013 Regulation (EC) No. 1275/2008; EN 50564:2011

Regulation (EC) No. 278/2009; EN 50563:2011

Year to begin affixing CE marking 2016.

_______________________________

Dec. 22, 2016

RU Jan / Sr. Manager Date Acer Incorporated (Taipei, Taiwan)

Page 60

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

The following local Manufacturer / Importer is responsible for this declaration:

Product: DLP Projector

Model Number:

DSV1610/DNX1609/DWX1608

Machine Type:

X1126H/X1226H/X1326WH/D506D/D516D/D526D/ EV-S57H/EV-X57H/EV-W57H/V26S/V26X/V26W/ AS600/AX600/AW600

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

Suite 1500 San Jose, CA 95110 U. S. A.

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

Acer America Corporation

333 West San Carlos St.,

Suite 1500

San Jose, CA 95110

U. S. A.

Tel: 254-298-4000

Fax: 254-298-4147

www.acer.com
