Acer UM.HX1EE.A01 Quick Start Guide

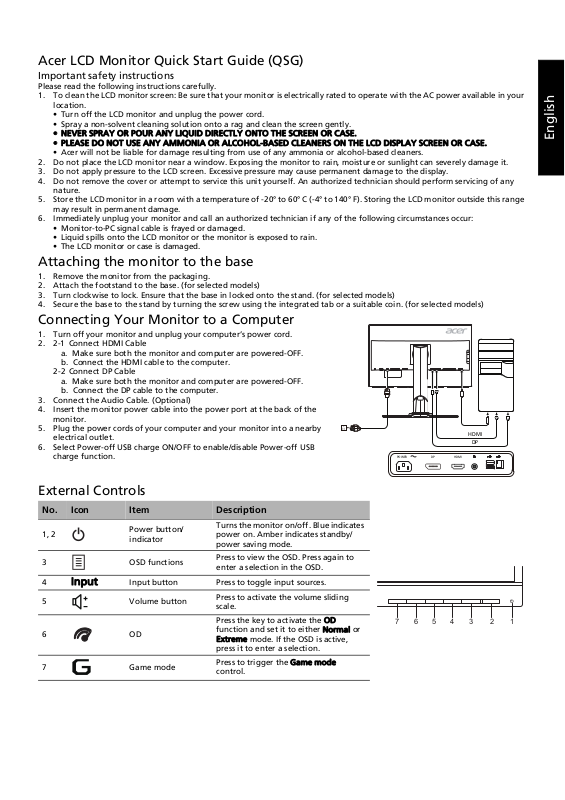

Acer LCD Monitor Quick Start Guide (QSG)
Important safety instructions
Please read the following instructions carefully.
1.	To clean the LCD monitor screen: Be sure that your monitor is electrically rated to operate with the AC power available in your	English
	location.
	• Turn off the LCD monitor and unplug the power cord.
	• Spray a non-solvent cleaning solution onto a rag and clean the screen gently.
	• NEVER SPRAY OR POUR ANY LIQUID DIRECTLY ONTO THE SCREEN OR CASE.
	• PLEASE DO NOT USE ANY AMMONIA OR ALCOHOL-BASED CLEANERS ON THE LCD DISPLAY SCREEN OR CASE.
	• Acer will not be liable for damage resulting from use of any ammonia or alcohol-based cleaners.
2.	Do not place the LCD monitor near a window. Exposing the monitor to rain, moisture or sunlight can severely damage it.
3.	Do not apply pressure to the LCD screen. Excessive pressure may cause permanent damage to the display.
4.	Do not remove the cover or attempt to service this unit yourself. An authorized technician should perform servicing of any
	nature.
5.	Store the LCD monitor in a room with a temperature of -20° to 60° C (-4° to 140° F). Storing the LCD monitor outside this range
	may result in permanent damage.
6.	Immediately unplug your monitor and call an authorized technician if any of the following circumstances occur:
	• Monitor-to-PC signal cable is frayed or damaged.

• Liquid spills onto the LCD monitor or the monitor is exposed to rain.

• The LCD monitor or case is damaged.

Attaching the monitor to the base

1.Remove the monitor from the packaging.

2.Attach the footstand to the base. (for selected models)

3.Turn clockwise to lock. Ensure that the base in locked onto the stand. (for selected models)

4.Secure the base to the stand by turning the screw using the integrated tab or a suitable coin. (for selected models)

Connecting Your Monitor to a Computer

1.Turn off your monitor and unplug your computer’s power cord.

2.2-1 Connect HDMI Cable

a.Make sure both the monitor and computer are powered-OFF.

b.Connect the HDMI cable to the computer.

2-2 Connect DP Cable

a.Make sure both the monitor and computer are powered-OFF.

b.Connect the DP cable to the computer.

3.Connect the Audio Cable. (Optional)

4.Insert the monitor power cable into the power port at the back of the monitor.

5.Plug the power cords of your computer and your monitor into a nearby electrical outlet.

6.Select Power-off USB charge ON/OFF to enable/disable Power-off USB charge function.

HDMI

DP

POWER

DP

HDMI

External Controls

No.

Icon

Item

Description

Power button/

Turns the monitor on/off. Blue indicates

1, 2

power on. Amber indicates standby/

indicator

power saving mode.

3

OSD functions

Press to view the OSD. Press again to

enter a selection in the OSD.

4

Input

Input button

Press to toggle input sources.

5

Volume button

Press to activate the volume sliding

scale.

Press the key to activate the OD

7

6 5 4

3

2

1

6

OD

function and set it to either Normal or

Extreme mode. If the OSD is active,

press it to enter a selection.

7

Game mode

Press to trigger the Game mode

control.

English

Adjusting the OSD settings

NOTE: The following content is for general reference only. Actual product specifications may vary.

The OSD (on-screen display) can be used to adjust the settings of your LCD monitor. Press the MENU key to open the OSD. You can use the OSD to adjust the picture quality, OSD position and general settings. For advanced settings, please refer to the following pages:

Main page

1.Game mode

2. OD (overdrive) options

3. Volume

4.Input selection

5. Function menu

Turning Game mode on or off

Open the Game mode control and turn Game mode on or off using the arrows (OFF/ON), and select which user-defined profile to use (please see the OSD section for more information).

Adjusting the OD setting

Open the OD control and select your preferred OD setting using the arrows. When you are done, use to go back one level.

PE

Off

Normal

Extreme

Adjusting the volume

Open the Volume control and set the Volume using the arrows. When you are done, use to go back one level.

Volume

71

Selecting the input

Open the Input control and select HDMI or DP. When you are done, useto go back one level.

The Function page

Open the Function page to select the Picture, Color, OSD, or Setting functions, and adjust the settings which you want using the arrows. You can also view your monitor’s system information from this page. When you are done, use to go back one level.


1.Press the MENU key to open the OSD.

2.Using the ▲/▼ keys, select Picture from the OSD. Then navigate to the picture element you wish to adjust.

3.Use the / keys to adjust the sliding scales.

4.The Picture menu can be used to adjust the Acer eColor, Blue Light, Brightness, Adaptive Contrast, Contrast, and Dark Boost.

5.Blue Light: Filters out blue light to protect your eyes by adjusting how much blue light is shown -- 80%, 70%, 60%, or 50%.

NOTE: Higher values allow more blue light through. For the best protection, select a lower value.

6.Brightness: Adjust the brightness from 0 to 100.

NOTE: Adjusts the balance between light and dark shades.

7.Adaptive Contrast: This method usually increases the global contrast of many images, especially when the usable data of the image is represented by close contrast values. This allows for areas of lower local contrast to gain a higher contrast. The method is useful in images with backgrounds and foregrounds that are both bright or both dark. In particular, the method can lead to better views of bone structure in x-ray images, and to better the details in photographs that are over or underexposed.

8.Contrast: Adjust the contrast from 0 to 100.

NOTE: Sets the degree of difference between light and dark areas.

9.Dark Boost: This boosts the amplitude of the dark color levels of the display– blacks will be less black. The higher the level, the higher the boost.

Color

English

1.Press the MENU key to open the OSD.

2.Using the ▲/▼ keys, select Color from the OSD. Then navigate to the picture element you wish to adjust.

3.Use the / keys to select the setting.

4.Gamma mode allows you to adjust the luminance tone.The default value is 2.2 (standard value for Windows).

5.Color temperature: Default is warm. You can choose Cool, Warm, Normal, Bluelight, or User.

6.sRGB mode is for getting better color matching representation with the peripheral device, such as DSCs or printers.

English

7.Saturate: Color brightness can be changed by 0~200 adjustment.

8.6-axis color: Chroma of red, green, blue, cyan, yellow and magenta can be independently adjusted from 0~155, changing the color quality of the image.

OSD

1.Press the MENU key to open the OSD.

2.Using the ▲/▼ keys, select OSD from the OSD. Then navigate to the setting you wish to change.

3.Use the / keys to adjust any sliding scales.

4.Language: Set the OSD menu language.

5.OSD timeout: Adjust the delay before turning off the OSD menu.

6.Refresh rate num: Display the panel’s current refresh rate on the screen.

7.Transparency: Select the transparency when using gaming mode. The transparency can be 0% (OFF), 20%, 40%, 60%, or 80%.

8.Game mode: There are three user-defined profiles available. When you have decided what settings suit you, save them and system will be able to recall the settings in the future when you turn on gaming mode and press 1, 2, or 3.

9.Aim point: Show an Aim point on the screen for shooting games.

Setting

1.The Setting menu can be used to select the screen menu language and other important settings, including input and OD level.

2.Press the MENU key to open the OSD.

3.Using the ▲/▼ keys, select Setting from the OSD. Then navigate to the setting yo wish to adjust.

4.Use the / keys to select the setting.

5.Input: Select the source from DP In or HDMI.

6.OD: Select Off, Normal, or Extreme.

7.ULMB (Ultra Low Motion Blur): Adjust the slider to reduce motion blur effect while you are watching fast-moving images. Please visit the NVIDIA website for more information.

8.Quick Start: Enable monitor rapidly.

9.DTS (selective models): Turn DTS Sound On or Off. DTS Sound is stratified and creates a remarkable sonic flow.

10.Power-off USB charge: Turn On or Off.

11.Ambient Light (selective models): Adjust the lighting effects, color, and style.

12.Wide Mode: You can select which screen aspect you are using. The options are Aspect and 1:1.

13.Over Clock (selective models): The monitor can be overclocked (at the end user’s risk) to a higher refresh rate than advertised by the panel specification.

*This function allows you to reset the maximum refresh rate in the NVIDIA Control Panel after rebooting. If nothing is displayed, disconnect the DisplayPort cable and use the monitor’s on-screen display to select a default refresh rate.

14.Deep Sleep: Default is on. When the function is on, with no HDMI or DP input after 12 minutes, the monitor will go to sleep

mode. When the function is off, with no HDMI or DP input, the monitor will not go to sleep mode. 15. Reset: Resets the custom color settings to the factory defaults.

Product information

English

1.Press the MENU key to open the OSD.

2.Using the ▲/▼ keys, select Information to view the basic information for your monitor and current input.

Standard timing table

Mode	Resolution			Remark
1	640 x 480		60 Hz
2	720 x 480		60 Hz
3	1280 x 720		60 Hz
4	720 x 576		50 Hz
5	1280 x 720		50 Hz
6	1920 x 1080		50 Hz
7	1920 x 1080		60 Hz
8	800 x 600		60 Hz
9	1024 x 768		60 Hz
10	2560 x 1440*		24 Hz
11	2560 x 1440		60 Hz	default (HDMI/DP)
12	2560 x 1440*		85 Hz
13	2560 x 1440*		100 Hz
14	2560 x 1440*		120 Hz
15	2560 x 1440*		144 Hz

*Only for DP mode, not for HDMI mode.

English

Regulations and safety notices

FCC notice

This device has been tested and found to comply with the limits for a Class B digital device pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This device generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this device does cause harmful interference to radio or television reception, which can be determined by turning the device off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the device and receiver.

Connect the device into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/television technician for help.

CE declaration of Conformity

Hereby, Acer Inc., declares that this LCD monitor is in compliance with the essential requirements and other relevant provisions of EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, and RoHS Directive 2011/65/EU and Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign requirements for energy-related product.

Notice:

In order to prevent damage to the monitor, do not lift the monitor by its base.

Notice: Shielded cables

All connections to other computing devices must be made using shielded cables to maintain compliance with EMC regulations.

Notice: Peripheral devices

Only peripherals (input/output devices, terminals, printers, etc.) certified to comply with the Class B limits may be attached to this equipment. Operation with non-certified peripherals is likely to result in interference to radio and TV reception.

Caution

Changes or modifications not expressly approved by the manufacturer could void the user authority, which is granted by the Federal Communications Commission, to operate this product.

Operation conditions

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Notice: Canadian users

This Class B digital apparatus complies with Canadian ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Disposal of Waste Equipment by Users in Private Household in the European Union

This symbol on the product or on its packaging indicates that this product must not be disposed of with your other household waste. Instead, it is your responsibility to dispose of your waste equipment by handing it over to a designated collection point for the recycling of waste electrical and electronic equipment. The separate collection and recycling of your waste equipment at the time of disposal will help to conserve natural resources and ensure that it is recycled in a manner that protects human health and the environment. For more information about where you can drop off your waste equipment for recycling, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

SPECIFICATION
	Driving System	TFT Color LCD
	Size	27”W (69 cm)
					English
	Pixel Pitch	0.2331 mm (H) x 0.2331 mm (V)
	Brightness	350 cd/m2 (Typical)
	Contrast	1000:1
LCD Panel
	Viewable Angle	178° (H) 178° (V) (CR=10)
	Response Time	4 ms (G to G)
	Panel Type	In-Plane Switching (IPS)
	Video	R, G, B Analog Interface
	H-Frequency	30 kHz - 209 kHz
	V-Frequency	24 - 144 Hz
Display Colors		16.7 million
Dot Clock		570 MHz
Maximum Resolution		2560 x 1440 @ 144 Hz
Plug & Play		VESA DDCCI/DDC2B
Energy Efficiency Class		B
*Annual Energy Consumption		60 (kWh) (for HDMI-input Model)
	On Mode	32.02 W (Typical)
Power Consumption (at 200 nits)	Sleep Mode	0.47 W (Typical)
	Off Mode	0.43 W (Typical)
Input Connector		HDMI 19 pins
		DP 20 pins
Input Video Signal		HDMI
		DP
Speakers		2 W x 2 (Only Audio-Input Model) (Optional)
USB		USB 3.0 x 4
Maximum Screen Size		Horizontal: 596.74 mm
		Vertical: 335.66 mm
Power Source		100-240 V, 50/60 Hz
		Operating Temp: 5° to 35°C
Environmental Considerations		Storage Temp: -20° to 60°C
		Operating Humidity: 10% to 85%
Dimensions		611.6 (W) x 400.8 ~ 550.8 (H) x 268.4 (D) mm
Weight (N. W.)		8.0 kg (net)
		Tilt: -5° to +35° (Only at the highest point can 35 degrees of recline be offered for the angle
		of elevation)
Mechanism Specifications		Swivel: -30° to +30°
		Height adjustment: 0 mm to 150 mm
		Pivot: -90° to 90°
		Detachable foot stand: Yes (Detachable foot stand with screw release)
		Power Button	Volume
	Switch/Buttons	MENU/ENTER	OD
		Input	Game mode
		Contrast	Aim point
		Brightness	OD
		6-axis Saturate	DTS (selective models)
		Color Temperature	ULMB
External Controls		Blue Light	Quick Start
		eColor	Game mode
	Functions	Gamma	Power-Off USB Charge
		Adaptive Contrast	Language
		Dark Boost	OSD Timeout
		sRGB Mode	Input Signal Selection (only Dual input model)
		Saturate	Display Information
		Refresh rate number	Reset
		Transparency	Exit
All specifications are subject to change without notice.

Find manuals and other documents for your Acer product on the official Acer support website.

*Annual energy consumption is calculated using the typical power consumption 4 hours per day, 365 days per year.

Bahasa Indonesia

Panduan Praktis Monitor LCD Acer (QSG)

Petunjuk penting untuk keselamatan

Baca petunjuk berikut ini dengan saksama.

1.Untuk membersihkan layar monitor LCD: Pastikan monitor Anda memiliki daya kelistrikan yang sesuai untuk beroperasi dengan daya AC yang ada di lokasi Anda.

•Matikan monitor LCD dan cabut kabel daya.

•Semprotkan bahan pembersih yang tidak mudah larut ke kain lap dan bersihkan layar secara perlahan.

•JANGAN LANGSUNG SEMBURKAN ATAU TUMPAHKAN CAIRAN APA PUN KE LAYAR ATAU TABUNGNYA.

•HARAP JANGAN GUNAKAN PEMBERSIH BERBASIS AMONIA ATAU ALKOHOL APA PUN PADA LAYAR TAMPILAN LCD ATAU TABUNGNYA.

•Acer tidak akan bertanggung jawab terhadap kerusakan yang dihasilkan karena menggunakan pembersih berbasis amonia atau alkohol apa pun.

2.Jangan meletakkan monitor LCD di dekat jendela. Monitor yang terkena hujan, kelembapan, atau sinar matahari dapat mengalami kerusakan fatal.

3.Jangan menekan layar LCD. Menekan terlalu kuat dapat menyebabkan kerusakan permanen pada layar.

4.Jangan melepas penutup atau mencoba memperbaiki unit ini sendiri. Setiap perbaikan harus dilakukan oleh teknisi resmi.

5.Simpan monitor LCD di ruangan dengan suhu antara -20° s/d 60° C (-4° s/d 140° F). Menyimpan monitor LCD di luar rentang suhu ini dapat menyebabkan kerusakan permanen.

6.Segera cabut monitor dan hubungi teknisi resmi bila terjadi situasi berikut ini:

•Kabel sinyal dari monitor ke PC terkoyak atau rusak.

•Cairan tumpah di monitor LCD atau monitor terkena hujan.

•Monitor LCD atau tabungnya rusak.

Memasang monitor ke dudukan

1.Keluarkan monitor dari kemasannya.

2.Pasang kaki penyangga pada dudukan. (untuk model tertentu)

3.Putar searah jarum jam untuk mengunci. Pastikan dudukan terkunci pada penyangga. (untuk model tertentu)

4.Kencangkan dudukan pada penyangga dengan memutar sekrup menggunakan tab yang tersedia atau koin yang sesuai. (untuk model tertentu)

Menghubungkan Monitor ke Komputer

1.Matikan monitor dan cabut kabel daya komputer.

2.2-1 Hubungkan Kabel HDMI

a.Pastikan daya pada monitor dan komputer sudah dimatikan.

b.Hubungkan kabel HDMI ke komputer.

2-2 Hubungkan Kabel DP

a.Pastikan daya pada monitor dan komputer sudah dimatikan.

b.Hubungkan kabel DP ke komputer.

3.Hubungkan Kabel Audio. (Opsional)

4.Colokkan kabel daya monitor ke port daya di bagian belakang monitor.

5.Colokkan kabel daya komputer dan monitor Anda ke stopkontak listrik yang terdekat.

6.Pilih ON/OFF Matikan daya USB untuk mengaktifkan/menonaktifkan fungsi Matikan daya USB.

HDMI

DP

POWER

DP

HDMI

Kontrol Eksternal

No.

Ikon

Item

Deskripsi

Tombol daya/

Menghidupkan dan mematikan monitor. Biru

1, 2

berarti menyala. Kuning berarti siaga/mode

indikator

hemat daya.

3

Fungsi OSD

Tekan untuk menampilkan OSD. Tekan lagi

untuk memasukkan pilihan di OSD.

4

Input

Tombol Input

Tekan untuk beralih sumber input.

5

Tombol Volume

Tekan untuk mengaktifkan skala geser

volume.

Tekan tombol untuk mengaktifkan fungsi OD

7

6

5

4

3

2

1

6

OD

dan setel ke mode Normal atau Ekstrem. Jika

OSD aktif, tekan untuk memasukkan pilihan.

7

Game mode

Tekan untuk mengaktifkan kontrol Game

mode.

Pemberitahuan Peraturan dan keselamatan

Pemberitahuan FCC

Perangkat ini telah diuji dan memenuhi batasan perangkat digital Kelas B sesuai dengan Pasal 15 dalam peraturan FCC. Batasan ini dirancang untuk memberi perlindungan yang memadai dari interferensi berbahaya pada pemasangan di perumahan. Perangkat ini menghasilkan, menggunakan, dan memancarkan energi frekuensi radio, dan jika tidak dipasang dan digunakan sesuai dengan petunjuk, dapat menimbulkan interferensi berbahaya pada komunikasi radio.

Akan tetapi, tidak ada jaminan bahwa interferensi tidak akan terjadi pada pemasangan tertentu. Jika perangkat ini menimbulkan interferensi yang berbahaya terhadap penerimaan radio atau televisi, yang dapat ditentukan dengan cara mematikan dan menghidupkan perangkat, pengguna dianjurkan untuk mencoba mengatasi interferensi dengan satu atau beberapa tindakan berikut:

Mengubah arah atau memindahkan lokasi antena penerima.

Menambah jarak pemisahan antara perangkat dan penerima.

Menghubungkan perangkat ke stopkontak yang berbeda dari stopkontak untuk penerima.

Meminta bantuan dari dealer atau teknisi radio/televisi yang berpengalaman.

Pernyataan Kesesuaian CE

Dengan ini, Acer Inc., menyatakan bahwa monitor LCD ini memenuhi ketentuan yang diperlukan dan persyaratan yang relevan lainnya dalam EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, dan RoHS Directive 2011/65/EU, dan Directive 2009/ 125/EC terkait dengan pelaksanaan kerangka kerja untuk menetapkan persyaratan ecodesign untuk produk yang terkait dengan energi.

Perhatian:

Untuk mencegah kerusakan pada monitor, jangan mengangkat monitor pada dasarnya.

Perhatian: Kabel berpelindung

Semua sambungan ke perangkat komputasi lain harus menggunakan kabel berpelindung untuk mematuhi peraturan EMC.

Perhatian: Perangkat periferal

Hanya perangkat periferal (perangkat input/output, terminal, printer, dsb) bersertifikasi yang memenuhi batasan Kelas B yang boleh dipasang pada peralatan ini. Pengoperasian dengan perangkat periferal yang tidak bersertifikasi mungkin dapat menimbulkan interferensi pada penerimaan radio dan televisi.

Perhatian

Mengubah atau memodifikasi yang secara tegas dilarang oleh pabrikan dapat menimbulkan izin pengguna yang dijamin oleh Federal Communications Commission untuk pengoperasian produk ini menjadi tidak berlaku.

Kondisi pengoperasian

Perangkat ini telah sesuai dengan Pasal 15 dalam Peraturan FCC. Pengoperasian harus mematuhi ketentuan berikut: (1) perangkat ini tidak boleh menimbulkan interferensi yang berbahaya, dan (2) perangkat ini harus menerima interferensi yang dapat diterima, termasuk interferensi yang menimbulkan operasi yang tidak diinginkan.

Perhatian: Pengguna di Kanada

Peralatan digital Kelas B ini telah mematuhi ICES-003 Kanada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Pembuangan Limbah Peralatan oleh Pengguna di Tempat Pembuangan Sampah Pribadi di Uni Eropa

Simbol ini, yang tertera di produk atau di kemasannya, menunjukkan bahwa produk ini tidak boleh dibuang bersama limbah rumah tangga lainnya. Anda bertanggung jawab untuk membuang limbah peralatan Anda dengan menyerahkannya ke pusat pengumpulan yang ditunjuk untuk mendaur ulang limbah peralatan listrik dan elektronik. Pengumpulan secara terpisah dan daur ulang limbah peralatan pada saat pembuangan turut membantu menjaga kelestarian sumber daya alam dan memastikan limbah tersebut didaur-ulang dengan cara yang melindungi kesehatan manusia dan lingkungan. Untuk informasi selengkapnya tentang tempat penyerahan untuk daur ulang, silakan menghubungi kantor setempat di kota Anda, layanan pembuangan limbah rumah tangga, atau toko tempat Anda membeli produk.

Bahasa Indonesia

Bahasa Indonesia

SPESIFIKASI

	Sistem Penggerak	LCD Berwarna TFT
	Ukuran	27”W (69 cm)
	Tingkat Piksel	0,2331 mm (H) x 0,2331 mm (V)
	Kecerahan	350 cd/m2 (Tipikal)
	Kontras	1000:1
Panel LCD
	Sudut yang dapat dilihat	178° (H) 178° (V) (CR=10)
	Waktu Respons	4 ms (G ke G)
	Tipe Panel	In-Plane Switching (IPS)
	Video	Antarmuka Analog R, G, B
	Frekuensi H	30 kHz - 209 kHz
	Frekuensi V	24 - 144 Hz
Warna Layar		16,7 juta
Dot Clock		570 MHz
Resolusi Maksimum		2560 x 1440 @ 144 Hz
Plug & Play		VESA DDCCI/DDC2B
Kelas Efisiensi Energi		B
*Konsumsi Energi Tahunan		60 (kWh) (untuk Model input HDMI)
Konsumsi Daya	Mode On	32,02 W (Tipikal)
	Mode Tidur	0,47 W (Tipikal)
(pada 200 nits)
	Mode Off	0,43 W (Tipikal)
Konektor Input		HDMI 19 pin
		DP 20 pin
Sinyal Video Input		HDMI
		DP
Speaker		2 W x 2 (Hanya Model Input Audio) (Opsional)
USB		USB 3.0 x 4
Ukuran Layar Maksimum		Horizontal: 596,74 mm
		Vertikal: 335,66 mm
Sumber Daya		100-240 V, 50/60 Hz
		Suhu Pengoperasian: 5° s/d 35°C
Pertimbangan Lingkungan		Suhu Penyimpanan: -20° s/d 60°C
		Kelembapan pengoperasian: 10% s/d 85%
Dimensi		611,6 (P) x 400,8 ~ 550,8 (L) x 268,4 (T) mm
Berat (N. W.)		8,0 kg (net)
		Kemiringan: -5° s/d +35° (Hanya pada titik tertinggi sudut kemiringan dapat dimiringkan
		35 derajat)
Spesifikasi Mekanis		Pemutaran: -30° s/d +30°
		Penyesuaian ketinggian: 0 mm s/d 150 mm
		Pivot: -90° s/d 90°
		Kaki penyangga lepas-pasang: Ya (Kaki penyangga dapat dilepas dengan membuka sekrup)
		Tombol Daya	Volume
	Tombol	MENU/ENTER	OD
		Input	Game mode
		Kontras	Titik pengarahan
		Kecerahan	OD
		Saturasi 6-sumbu	DTS (mode selektif)
		Suhu Warna	ULMB
Kontrol Eksternal		Lampu Biru	Mulai Cepat
		eColor	Mode game
	Fungsi	Gamma	Matikan Daya USB
		Adaptive Contrast	Bahasa
		Dark Boost	Waktu Mati OSD
		Mode sRGB	Pilihan Sinyal Input (hanya mode input Ganda)
		Saturasi	Informasi Display
		Refresh rate number	Reset
		Transparansi	Keluar

Semua spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan.

Temukan manual dan dokumen lainnya untuk produk Acer di situs web dukungan Acer resmi.

*Konsumsi energi tahunan dihitung menggunakan konsumsi daya umum 4 jam per hari, 365 hari per tahun.

Acer-LCD-Monitor – Kurzanleitung (QSG)
Wichtige Sicherheitshinweise
Bitte lesen Sie die folgenden Hinweise sorgfältig durch.		Deutsch
1.	Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben
	werden kann.
	• Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab.
	• Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
	• NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
	• BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER
	GEHÄUSE VERWENDEN.
	• Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
2.	Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung
	ausgesetzt ist, kann er schwer beschädigt werden.
3.	Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
4.	Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte
	eine Wartung durchführen.
5.	Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor
	außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
6.	Ziehen Sie sofort den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden
	Situationen eintritt:
	• Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.

• Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.

• Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1.Nehmen Sie den Monitor aus der Verpackung.

2.Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)

3.Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)

4.Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

Anschließen des Monitors an einen Computer

1.Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.

2.2-1 Schließen Sie das HDMI-Kabel an

a.Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.

b.Schließen Sie das HDMI-Kabel an den Computer an.

2-2 Schließen Sie das DP-Kabel an

a.Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind.

b.Schließen Sie das DP-Kabel an den Computer an.

3.Schließen Sie das Audiokabel an. (Optional)

4.Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.

5.Stecken Sie die Netzkabel von Computer und Monitor in eine in der Nähe gelegene Steckdose.

6.Wählen Sie „Abschalt-USB-Ladefunktion EIN/AUS“, um das Aufladen über USB bei ausgeschaltetem Gerät zu aktivieren/deaktivieren.

HDMI

DP

POWER

DP

HDMI

Externe Bedienelemente

Nummer Symbol	Funktion	Beschreibung

1, 2

3

	Ein-/Aus-Taste/	Ein/Aus des Monitors. Blau zeigt
		Betrieb an. Gelb zeigt Standby-/
	Betriebsanzeige
		Energiesparmodus an.
		Drücken, um das OSD-Menü anzuzeigen.

OSD-Funktionen Erneut drücken, um eine Auswahl im OSD-Menü zu treffen.

4

Input

Eingangstaste

Drücken, um zwischen den

Eingangsquellen zu wechseln.

5

Lautstärketaste

Drücken, um die Skala zur

Lautstärkeauswahl zu aktivieren.

Drücken Sie diese Taste, um die

7

6 5 4

3

2

1

Funktion OD zu aktivieren. Zur Auswahl

6

OD

stehen die Modi Normal oder Extrem.

Drücken Sie bei aktivem OSD-Menü

diese Taste, um eine Auswahl zu treffen.

7

Spielmodus

Drücken zum Starten der Steuerung für

den Spielmodus.

Deutsch

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Interferenzen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und gibt möglicherweise Funkfrequenzenergie ab und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radiooder Fernsehempfangs verursacht, was sich durch Ausund Einschalten des Geräts feststellen lässt, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

Neuausrichtung oder Versetzen der Empfangsantenne

Vergrößern des Abstands zwischen dem Gerät und dem Receiver

Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist

Zu Rate ziehen des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2004/108/EG, der Niederspannungsrichtlinie 2006/95/EG und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computing-Geräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radiound Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN
	System	TFT-LCD-Farbbildschirm
	Größe	27”W (69 cm)
					Deutsch
	Pixelabstand	0,2331 mm (H) x 0,2331 mm (V)
	Helligkeit	350 cd/m2 (typisch)
	Kontrast	1000:1
LCD-Bildschirm
	Einsehbarer Winkel	178° (H) 178° (V) (CR = 10)
	Reaktionszeit	4 ms (G zu G)
	Bildschirmtyp	In-Plane Switching (IPS)
	Video	R, G, B analoge Schnittstelle
	H-Frequenz	30 - 209 kHz
	V-Frequenz	24 - 144 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		570 MHz
Maximale Auflösung		2560 x 1440 bei 144 Hz
Plug & Play		VESA DDCCI/DDC2B
Energieeffizienzklasse		B
*Jährlicher Energieverbrauch		60 (kWh) (für Modelle mit HDMI-Eingang)
	Eingeschaltet	32,02 W (typisch)
Stromverbrauch (bei 200 cd/m²)	Ruhemodus	0,47 W (typisch)
	Ausgeschaltet	0,43 W (typisch)
Eingangsbuchse		HDMI 19-polig
		DP 20-polig
Eingangsvideosignal		HDMI
		DP
Lautsprecher		2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB		USB 3.0 x 4
Maximale Bildschirmgröße		Horizontal: 596,74 mm
		Vertikal: 335,66 mm
Stromquelle		100 - 240 V, 50/60 Hz
		Betriebstemperatur: 5 bis 35 °C
Umgebungsbedingungen		Lagertemperatur: -20 bis 60 °C
		Luftfeuchtigkeit bei Betrieb: 10 % bis 85 %
Abmessungen		611,6 (B) x 400,8 bis 550,8 (H) x 268,4 (T) mm
Gewicht (netto)		8,0 kg (netto)
		Neigung: -5° bis +35° (nur am höchsten Punkt können 35 Grad Rückwärtsneigung des
		Höhenwinkels erzielt werden)
Daten zur Mechanik		Schwenken: -30° bis +30°
		Höheneinstellung: 0 mm bis 150 mm
		Drehgelenk: -90° bis 90°
		Abnehmbarer Standfuß: Ja (abnehmbar Standfuß mit Feststellschraube)
		Ein-/Aus-Taste	Lautstärke
	Schalter/Tasten	MENÜ/EINGABE	OD
		Eingang	Spielmodus
		Kontrast	Zielpunkt
		Helligkeit	OD
		6-Achs.-Sättig,	DTS (ausgewählte Modelle)
		Farbtemp.	ULMB
Externe Bedienelemente		Blaues Licht	Schnellstart
		eColor	Spielmodus
	Funktionen	Gamma	Abschalt-USB-Ladefunktion
		Adaptive Contrast	Sprache
		Dark Boost	OSD-Dauer
		sRGB Mode	Auswahl des Eingangssignals (nur Modelle mit Dualeingang)
		Sättigung	Displayinformationen
		Refresh rate number	Rücksetzen
		Transparenz	Beenden
Alle technischen Daten können sich ohne Vorankündigung ändern.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

	Guía de inicio rápido del monitor LCD de Acer (QSG)
	Instrucciones de seguridad importantes
Español	Lea detenidamente las siguientes instrucciones.
	1.	Para limpiar la pantalla del monitor LCD: Asegúrese de que los parámetros eléctricos del monitor permiten utilizarlo con la
		corriente de CA disponible en su ubicación.
		• Apague el monitor LCD y desconecte el cable de alimentación.
		• Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
		• NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA.
		• POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONÍACO O ALCOHOL EN LA PANTALLA LCD O EN LA
		CARCASA.
		• Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoníaco o alcohol.
	2.	No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podría
		dañarlo seriamente.
	3.	No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.
	4.	No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
	5.	Guarde el monitor LCD en una habitación con una temperatura entre -20º y 60º C (de -4° a 140° F). Si guarda el monitor LCD en
		un lugar con una temperatura superior o inferior podría sufrir daños permanentes.
	6.	Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
		• El cable de señal del monitor al PC está desgastado o dañado.
		• Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
		• El monitor LCD o la carcasa están dañados.
	Colocación del monitor en la base
	1.	Extraiga el monitor de su embalaje.
	2.	Acople el soporte a la base (para modelos seleccionados).
	3.	Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
	4.	Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado (para modelos
		seleccionados).

Conexión del monitor a un ordenador

1.Apague el monitor y desconecte el cable de alimentación del ordenador.

2.2-1 Conecte el cable HDMI

a.Asegúrese de que tanto el monitor como el ordenador están apagados.

b.Conecte el cable HDMI al ordenador.

2-2 Conecte el cable DP

a.Asegúrese de que tanto el monitor como el ordenador están apagados.

b.Conecte el cable DP al ordenador.

3.Conecte el cable de audio. (Opcional)

4.Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.

5.Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.

6.Seleccione Carga USB en estado de apagado ON/OFF para activar o desactivar la función de Carga USB en estado de apagado.

HDMI

DP

POWER

DP

HDMI

Controles externos

N.º

Icono

Elemento

Descripción

Apaga o enciende el monitor. El color

1, 2

Indicador/Botón de

azul indica que está encendido. El color

encendido

ámbar indica el modo de espera/ahorro

de energía.

3

Funciones de OSD

Pulse para ver el OSD. Vuelva a pulsar

para realizar una selección en el OSD.

4

Input

Botón de entrada

Pulse para cambiar entre las fuentes de

entrada.

5

Botón de volumen

Pulse para activar la escala desplazable

de volumen.

7

6

5

4

3

2

1

Pulse la tecla para activar la función OD

6

OD

y ajustarla en modo Normal o Extremo.

Si el OSD está activo, pulse para introducir

una selección.

7

Modo Juego

Pulse para activar el control del Modo

Juego.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio.

No obstante, no puede garantizarse que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el dispositivo, el usuario puede intentar solucionar las interferencias de las siguientes maneras:

Cambiar la orientación de la antena receptora o colocarla en otro lugar.

Aumentar la separación entre el dispositivo y el receptor.

Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.

Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras provisiones relevantes de la directiva EMC 2004/108/EC, la directiva de bajo voltaje 2006/95/EC, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a otros dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normativas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utiliza con periféricos sin certificación, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudarán a conservar los recursos naturales y garantizar que se recicla de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

Español

		ESPECIFICACIONES
				Sistema de conducción	Pantalla LCD TFT en color
				Tamaño	27”W (69 cm)
Español
				Distancia entre píxeles	0,2331 mm (horizontal) x 0,2331 mm (vertical)
				Brillo	350 cd/m2 (típico)
				Contraste	1000:1
		Panel LCD
				Ángulo de visión	178° (horizontal) 178° (vertical) (CR=10)
				Tiempo de respuesta	4 ms (G a G)
				Tipo de panel	In-Plane Switching (IPS)
				Vídeo	Interfaz analógica R, G, B
				Frecuencia H	30 kHz - 209 kHz
				Frecuencia V	24 - 144 Hz
		Colores de la pantalla			16,7 millones
		Reloj de punto			570 MHz
		Resolución máxima			2560 x 1440 a 144 Hz
		Plug & Play			VESA DDCCI/DDC2B
		Clase de eficiencia energética			B
		*Consumo de energía anual			60 (kWh) (para el modelo de entrada HDMI)
		Consumo de energía		Modo encendido	32,02 W (típico)
				Modo de suspensión	0,47 W (típico)
		(a 200 unidades)
				Modo apagado	0,43 W (típico)
		Conector de entrada			HDMI de 19 clavijas
					DP de 20 clavijas
		Señal de entrada de vídeo			HDMI
					DP
		Altavoces			2 W x 2 (Solo modelo de entrada de audio) (Opcional)
		USB			USB 3.0 x 4
		Tamaño máximo de pantalla			Horizontal: 596,74 mm
					Vertical: 335,66 mm
		Fuente de alimentación			100-240 V, 50/60 Hz
					Temperatura de funcionamiento: de 5° a 35°C
		Consideraciones ambientales			Temperatura de almacenamiento: de -20° a 60°C
					Humedad de funcionamiento: entre el 10% y el 85%
		Dimensiones			611,6 (ancho) x 400,8 ~ 550,8 (alto) x 268,4 (diagonal) mm
		Peso (peso neto)			8,0 kg (neto)
					Inclinación: de -5% a +35% (el grado de inclinación máximo en el punto más alto es de 35 grados)
					Giro: de -30° a +30°
		Especificaciones de funcionamiento			Ajuste de altura: de 0 mm a 150 mm
					Pivote: de -90° a 90°
					Soporte extraíble: Sí (soporte extraíble con tornillo)
					Botón de encendido	Volumen
				Interrruptor/Botones	MENÚ/INTRODUCIR	OD
					Entrada	Modo Juego
					Contraste	Punto de mira
					Brillo	OD
					Satur. 6 ejes	DTS (determinados modelos)
					Temp. Color	ULMB
		Controles externos			Luz azul	Inicio rápi.
					eColor	Modo Juego
				Funciones	Gamma	Carga USB en estado de apagado
					Adaptive Contrast	Idioma
					Dark Boost	T. de espera OSD
					sRGB Mode	Selección de la señal de entrada (solo en modelos con entrada dual)
					Saturar	Información de la pantalla
					Refresh rate number	Reiniciar
					Transparencia	Salida
		Todas las especificaciones están sujetas a cambios sin aviso previo.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer. *El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.

Guide de démarrage rapide (QSG) – Moniteur LCD Acer
Instructions importantes de sécurité
Veuillez lire attentivement les instructions ci-dessous.		Français
1.	Pour nettoyer l'écran du moniteur LCD : Assurez-vous que l'alimentation requise pour votre moniteur correspond à l'alimentation
	secteur dans la zone géographique où vous vous trouvez.
	• Éteignez le moniteur LCD et débranchez le cordon d'alimentation.
	• Pulvérisez une solution de nettoyage sans solvant sur un chiffon et nettoyez l'écran doucement.
	• NE VAPORISEZ OU NE VERSEZ JAMAIS DE LIQUIDE SUR L’ÉCRAN OU LE BOÎTIER.
	• VEUILLEZ NE PAS UTILISER DE PRODUITS DE NETTOYAGE À BASE D’AMMONIAC OU D’ALCOOL SUR L’ÉCRAN LCD OU LE
	BOÎTIER.
	• Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d’ammoniaque ou d’alcool.
2.	Ne placez pas le moniteur LCD à proximité d'une fenêtre. L'exposition du moniteur à la pluie, à l'humidité ou à la lumière du
	soleil peut gravement l'endommager.
3.	N'appuyez pas sur l'écran LCD. Une pression excessive peut endommager l'écran de manière définitive.
4.	Ne retirez pas le boîtier et ne tentez pas de réparer l'appareil vous-même. Tout entretien ou réparation doit être effectué par
	un technicien autorisé.
5.	Entreposez le moniteur LCD dans une pièce dont la température est comprise entre -20 et 60 °C (-4 et 140 °F). Le stockage du
	moniteur LCD à des températures inférieures ou supérieures peut l'endommager de manière définitive.
6.	Si l'une des situations suivantes se présente, débranchez immédiatement votre moniteur et appelez un technicien autorisé :
	• Le câble de signal entre le moniteur et le PC est effiloché ou endommagé.
	• Le moniteur reçoit des projections d'eau ou est exposé à la pluie.
	• Le moniteur LCD ou son boîtier est endommagé.

Fixation du moniteur sur son socle

1.Retirez le moniteur de l'emballage.

2.Fixez le pied sur le socle. (Pour certains modèles)

3.Faites-pivoter le pied dans le sens horaire pour le fixer. Vérifiez que le socle est bien fixé au pied. (Pour certains modèles)

4.Assurez la fixation du socle sur le pied en faisant tourner la vis à l'aide d'une languette ou d'une pièce de monnaie adaptée. (Pour certains modèles)

Connexion de votre moniteur à un ordinateur

1.Éteignez votre moniteur et débranchez le cordon d'alimentation de votre ordinateur.

2.2-1 Branchez le câble HDMI.

a.Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.

b.Branchez le câble HDMI à l'ordinateur.

2-2 Branchez le câble DP.

a.Assurez-vous que le moniteur et l'ordinateur sont tous deux éteints.

b.Branchez le câble DP à l'ordinateur.

3.Branchez le câble audio (en option).

4.Insérez le câble d'alimentation du moniteur dans le port d'alimentation

àl'arrière de l'écran.

5.Branchez les cordons d'alimentation de votre ordinateur et de votre moniteur sur une prise électrique à proximité.

6.Utilisez le commutateur Chargement USB à l'arrêt pour activer et désactiver la fonction de recharge USB quand l'appareil est éteint.

HDMI

DP

POWER

DP

HDMI

Commandes externes

No

Icône

Élément

Description

Bouton/voyant

Permet d'allumer et d'éteindre le moniteur.

1, 2

Bleu : l'appareil est allumé. Orange : mode

d'alimentation

veille/mode d'économie d'énergie.

Fonctions du

Appuyez pour afficher le menu à l'écran.

3

menu à l'écran

Appuyez à nouveau pour effectuer une

sélection dans le menu à l'écran.

4

Input

Bouton Entrée

Appuyez pour changer de source d'entrée.

5

Bouton Volume

Appuyez pour activer la barre de réglage

du volume.

Appuyez sur cette touche pour activer la

7

6 5 4

3

2

1

6

OD

fonction OD et la définir sur le mode Normal

ou Extrême. Si le menu à l'écran est actif,

appuyez pour effectuer une sélection.

7

Mode Jeu

Appuyez pour activer les commandes du

Mode jeu.

Français

Réglementation et consignes de sécurité

Avis FCC

Cet appareil a été testé et les résultats de ces tests ont révélé qu'il respecte les limites d'un appareil numérique de classe B,

en conformité avec la réglementation de la section 15 de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre un rayonnement électromagnétique et, s'il n'est pas installé et utilisé conformément à aux instructions, peut provoquer des interférences nuisibles aux communications radio.

Cependant, il est impossible de garantir qu'aucune interférence ne se produira dans certaines installations. Si cet appareil provoque des interférences qui affectent la réception d'un poste de radio ou de télévision, ce que vous pouvez déterminer en éteignant puis en allumant l'appareil, nous vous encourageons à essayer de les corriger en employant au moins l'une des méthodes suivantes :

Réorientez ou déplacez l'antenne de réception.

Éloignez l'appareil du récepteur.

Branchez l'appareil sur une prise située sur un circuit différent de celui sur lequel le récepteur est branché.

Consultez le revendeur ou un technicien en radio et télévision expérimenté pour obtenir une assistance.

Déclaration de conformité CE

Acer, Inc. déclare par la présente que cet appareil est conforme aux obligations essentielles et autres clauses pertinentes de la directive CEM 2004/108/CE, de la directive sur les faibles voltages 2006/95/CE, de la directive RoHS 2011/65/UE et de la directive 2009/125/CE concernant l'établissement d'un cadre fixant des exigences d'écoconception pour les produits liés à l'énergie.

Avis :

Afin d’éviter d’endommager le moniteur, ne soulevez pas le moniteur par sa base.

Avis : Câbles blindés

Toutes les connexions vers d'autres appareils informatiques doivent être établies à l'aide de câbles blindés afin d'assurer la conformité aux réglementations EMC.

Avis : Périphériques

Seuls des périphériques (appareils d'entrée/sortie, terminaux, imprimantes, etc.) certifiés conformes aux limites de la classe B doivent être connectés à cet appareil. Toute utilisation avec des périphériques non certifiés est susceptible d'entraîner des perturbations de la réception radio ou télévision.

Attention

Les changements ou modifications qui ne seraient pas expressément approuvés par le fabricant peuvent rendre nul le droit de l'utilisateur à faire fonctionner ce produit, droit qui lui est accordé par la Federal Communications Commission.

Conditions de fonctionnement

Cet appareil est conforme à la partie 15 de la réglementation de la FCC. Il peut être utilisé sous les deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, notamment celles susceptibles de causer un fonctionnement indésirable.

Avis : Utilisateurs canadiens

Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Mise au rebut des équipements usagés par les utilisateurs faisant partie de ménages privés dans l'Union européenne

Ce symbole sur le produit ou sur son emballage indique que le produit ne doit pas être jeté avec les autres ordures ménagères. Il relève donc de votre responsabilité de recycler ce déchet d'équipement électronique en le remettant à un point de collecte prévu pour les déchets électriques et électroniques. Le tri, l'élimination et le recyclage séparés de vos équipements usagés permettent de préserver les ressources naturelles et de s'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement. Pour plus d'informations quant aux lieux d'élimination des déchets d'équipements électriques, vous pouvez contacter votre mairie, le service local de traitement des ordures ménagères ou le commerçant auprès duquel vous avez acheté le produit.

CARACTÉRISTIQUES
		Technologie	TFT-LCD couleur
		Taille	27”W (69 cm)
						Français
		Espacement des pixels	0,2331 mm (H) x 0,2331 mm (V)
		Luminosité	350 cd/m2 (typique)
		Contraste	1000:1
Panneau LCD
		Angle de vision	178° (H) 178° (V) (CR = 10)
		Temps de réponse	4 ms (gris à gris)
		Type de panneau	In-Plane Switching (IPS)
		Vidéo	Interface Analogique R, V, B
		Fréquence horizontale	30 kHz à 209 kHz
		Fréquence verticale	24 à 144 Hz
Couleurs affichées			16,7 millions
Fréquence			570 MHz
Résolution maximale			2560 x 1440 à 144 Hz
Plug-and-Play			VESA DDCCI/DDC2B
Classe d'efficacité énergétique			B
*Consommation annuelle d'énergie			60 (kWh) (pour le modèle à entrée HDMI)
Consommation électrique		Mode Marche	32,02 W (typique)
		Mode Veille	0,47 W (typique)
(à 200 nits)
		Mode Arrêt	0,43 W (typique)
Connecteur d'entrée			HDMI 19 broches
			DP 20 broches
Signal vidéo d'entrée			HDMI
			DP
Haut-parleurs			2 W x 2 (modèle à entrée audio uniquement) (en option)
USB			USB 3.0 x 4
Taille maximale de l'écran			Horizontalement : 596,74 mm
			Verticalement : 335,66 mm
Source d'alimentation			100 à 240 V, 50/60 Hz
			Temp. de fonctionnement : 5 à 35 °C
Conditions environnementales			Temp. de stockage : -20 à 60 °C
			Humidité de fonctionnement : 10 à 85 %
Dimensions			611,6 (L) x 400,8 ~ 550,8 (H) x 268,4 (P) mm
Poids (net)			8,0 kg (net)
			Inclinaison : -5 à +35° (l'inclinaison de 35 degrés est possible uniquement au plus haut point
			pour l'angle d'élévation)
Caractéristiques mécaniques			Rotation : -30 à +30°
			Réglage de la hauteur : 0 à 150 mm
			Pivot : -90 à 90°
			Pied amovible : Oui (pied détachable avec maintien par vis)
			Bouton d'alimentation	Volume
		Commutateur/boutons	MENU/ENTRÉE	OD
			Entrée	Mode Jeu
			Contraste	Point de visée
			Luminosité	OD
			Saturation 6 axes	DTS (sur certains modèles)
			Temp. Couleur	ULMB
Commandes externes			Lumière bleue	Dém. rapide
			eColor	Mode Jeu
		Fonctions	Gamma	Chargement USB à l'arrêt
			Adaptive Contrast	Langue
			Dark Boost	Délai de l'OSD
			sRGB Mode	Sélection du signal d'entrée (modèle à double entrée uniquement)
			Saturé	Informations sur l'écran
			Refresh rate number	Restaurer
			Transparence	Quitter
Les caractéristiques peuvent faire l'objet de modifications sans préavis.

Vous pouvez trouver les manuels et autres documents pour votre produit Acer sur le site Web d'assistance Acer officiel.

*La consommation d'énergie annuelle est calculée à partir d'une consommation d'énergie typique de 4 heures par jour, 365 jours par an.

	Guida di avvio rapido (QSG) del monitor LCD Acer
	Istruzioni importanti sulla sicurezza
Italiano	Leggere attentamente le seguenti istruzioni.
	1.	Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione
		CA disponibile nella propria sede.
		• Spegnere il monitor LCD e scollegare la presa di alimentazione.
		• Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
		• NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
		• NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.
		• Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.
	2.	Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare
		gravemente il monitor.
	3.	Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
	4.	Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite
		da un tecnico autorizzato.
	5.	Installare il monitor LCD in una stanza con una temperatura compresa tra i -20° e i 60 °C (da -4° a 140 °F). L'installazione del
		monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
	6.	Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
		• Il cavo di segnale dal monitor al PC è usurato o danneggiato.
		• Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.
		• Il monitor LCD o la scocca sono danneggiati.
	Collegamento del monitor alla base
	1.	Estrarre il monitor dalla confezione.
	2.	Collegare il piedistallo alla base (per i modelli selezionati).
	3.	Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo (per i modelli selezionati).
	4.	Fissare la base al piedistallo ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli
		selezionati).

Collegamento del monitor a un computer

1.Spegnere il monitor e scollegare il cavo di alimentazione del computer.

2.2-1 Collegare il cavo HDMI

a.Accertarsi che il monitor e il computer siano spenti.

b.Collegare il cavo HDMI al computer.

2-2 Collegare il cavo DP

a.Accertarsi che il monitor e il computer siano spenti.

b.Collegare il cavo DP al computer.

3.Collegare il cavo audio. (Opzionale)

4.Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.

5.Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.

6.Selezionare Spegnimento carica USB per Attiva/Spento la funzione Spegnimento carica USB.

HDMI

DP

POWER

DP

HDMI

Controlli esterni

N.	Icona	Elemento	Descrizione

1, 2

3

	Consente di accendere/spegnere il monitor.
Pulsante/indicatore	Il colore blu indica che il monitor è acceso.
di alimentazione	Il colore ambra indica che il monitor è in
	standby/modalità di risparmio energetico.
	Premere per visualizzare l'OSD. Premere
Funzioni OSD	nuovamente per immettere una selezione
	nell'OSD.

4	Input	Pulsante Input	Premere per scorrere Ie diverse opzioni di
			ingresso.
5		Pulsante Volume	Premere per attivare la scala di scorrimento
			del volume.
				7			6	5	4	3	2		1
			Premere il tasto per attivare la funzione
6		OD	OD e impostarla sulla modalità Normale
			o Estremo. Se l'OSD è attivo, premere per
			immettere una selezione.
7		Modalità gioco	Premere per attivare il comando Modalità
			gioco.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisori, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare o riposizionare l'antenna di ricezione.

Aumentare la distanza tra il dispositivo e il ricevitore.

Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore.

Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisori.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2004/108/CE, alla Direttiva sulla bassa tensione 2006/95/CE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutte i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

Italiano

		SPECIFICHE
				Sistema di trasmissione	LCD a colori TFT
				Dimensioni	27”W (69 cm)
Italiano
				Passo del pixel	0,2331 mm (O) x 0,2331 mm (V)
				Luminosità	350 cd/m2 (Tipica)
				Contrasto	1000:1
		Pannello LCD
				Angolo di visualizzazione	178° (O) 178° (V) (CR=10)
				Tempo di risposta	4 ms (da G a G)
				Tipo di pannello	In-Plane Switching (IPS)
				Video	Interfaccia analogica R, G, B
				Frequenza O	30 kHz - 209 kHz
				Frequenza V	24 - 144 Hz
		Colori del display			16,7 milioni
		Dot Clock			570 MHz
		Risoluzione massima			2560 x 1440 a 144 Hz
		Plug & Play			VESA DDCCI/DDC2B
		Classe di efficienza energetica			B
		* Consumo energetico annuale			60 (kWh) (per i modelli con ingresso HDMI)
		Consumo energetico		Modalità on	32,02 W (Tipico)
				Modalità sospensione	0,47 W (Tipico)
		(a 200 nits)
				Modalità off	0,43 W (Tipico)
		Connettore di ingresso			HDMI a 19 pin
					DP a 20 pin
		Segnale video in ingresso			HDMI
					DP
		Altoparlanti			2 W x 2 (solo nei modelli con ingresso audio) (opzionale)
		USB			USB 3.0 x 4
		Dimensione massima dello schermo			Orizzontale: 596,74 mm
					Verticale: 335,66 mm
		Fonte di alimentazione			100-240 V, 50/60 Hz
					Temperatura operativa: Da 5° a 35 °C
		Considerazioni ambientali			Temperatura di stoccaggio: Da -20° a 60 °C
					Umidità operativa: Da 10% a 85%
		Dimensioni			611,6 (L) x 400,8 ~ 550,8 (A) x 268,4 (P) mm
		Peso (peso netto)			8,0 kg (netto)
					Inclinazione: Da -5° a +35° (inclinazione di 35 gradi solo nel punto più alto dell'angolo di elevazione)
					Rotazione: Da -30° a +30°
		Specifiche meccaniche			Regolazione dell'altezza: Da 0 mm a 150 mm
					Perno: Da -90° a 90°
					Piedistallo scollegabile: Sì (piedistallo scollegabile con rilascio della vite)
					Pulsante di alimentazione	Volume
				Switch/Pulsanti	MENU/INVIO	OD
					Input	Modalità gioco
					Contrasto	Punto di mira
					Luminosità	OD
					Satur. 6 assi	DTS (modelli selezionati)
					Temp. Colore	ULMB
		Controlli esterni			Spia blu	Avvio rapido
					eColor	Modalità gioco
				Funzioni	Gamma	Spegnimento carica USB
					Adaptive Contrast	Lingua
					Dark Boost	Intervallo OSD
					sRGB Mode	Selezione del segnale di ingresso (solo nei modelli a doppio ingresso)
					Satura	Informazioni sul display
					Refresh rate number	Reset
					Trasparenza	Uscita
		Tutte le specifiche sono soggette a modifica senza preavviso.

I manuali e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer.

* Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.

Snelstartgids Acer lcd-monitor (QSG)

Belangrijke veiligheidsinstructies

Lees de volgende instructies aandachtig door.

1.Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.

•Schakel de lcd-monitor uit en trek de stekker uit het stopcontact.

•Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.

•SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.

•GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.

•Acer kan niet aansprakelijk worden gesteld voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.

2.Plaats de lcd-monitor niet vlak bij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.

3.Oefen geen druk uit op de lcd-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.

4.Verwijder de behuizing niet en probeer niet zelf het apparaat te repareren. Onderhoud van welke aard ook moet door een erkend monteur worden uitgevoerd.

5.Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60 °C (-4 tot 140 °F). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.

6.Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerd monteur indien een van de volgende omstandigheden zich voordoet:

•Monitor-naar-pc-signaalkabel is gerafeld of beschadigd.

•Gemorste vloeistoffen op de lcd-monitor of de monitor is blootgesteld aan regen.

•De lcd-monitor of de behuizing is beschadigd.

De monitor aan de voet bevestigen

1.Haal de monitor uit de verpakking.

2.Bevestig de monitor aan de voet. (voor bepaalde modellen)

3.Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)

4.Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

Uw monitor aansluiten op een computer

1.Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.

2.2-1 HDMI-kabel aansluiten

a.Zorg dat de monitor en de computer zijn uitgeschakeld.

b.Sluit de HDMI-kabel aan op de computer.

2-2 DP-kabel aansluiten

a.Zorg dat de monitor en de computer zijn uitgeschakeld.

b.Sluit de DP-kabel aan op de computer.

3.Sluit de audiokabel aan. (optioneel)

4.Sluit de voedingskabel van de monitor aan op de voedingspoort aan de achterkant van de monitor.

5.Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.

6.Selecteer Uitschakelen USB-opladen AAN/UIT om de functie Uitschakelen USB-opladen in of uit te schakelen.

HDMI

DP

POWER

DP

HDMI

Knoppen op de behuizing

Nr.

Pictogram

Item

Beschrijving

Zet de monitor aan/uit. Blauw

1, 2

Aan-uitknop/-indicator

betekent aan. Oranje betekent

stand-by/energiebesparende stand.

Druk in om de OSD weer te geven.

3

OSD-functies

Druk nogmaals in om een selectie te

maken in de OSD.

4

Input

Signaalknop

Druk hierop om tussen signalen te

schakelen.

5

Volumeknop

Druk hierop om de volumeregeling

te activeren.

Druk op de toets om de OD-functie

7

6 5 4

3

2

1

te activeren en in te stellen op de

6

OD

modus Normaal of Extreem. Als de

OSD actief is, drukt u op de knop om

een selectie op te geven.

7

Spelmodus

Druk op de knop om de Spelmodus

te activeren.

Nederlands

Nederlands

Wetgeving en veiligheidsvoorschriften

Kennisgeving FCC

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B overeenkomstig deel 15 van de FCCvoorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen. Indien het niet in overeenstemming met de instructies wordt geïnstalleerd en gebruikt, kan het schadelijke storing veroorzaken aan radiocommunicatie.

Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radioof televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, kan de gebruiker op de volgende manieren proberen de storing te verhelpen:

Draai of verplaats de ontvangstantenne.

Vergroot de afstand tussen het apparaat en de ontvanger.

Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.

Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

CE-verklaring van conformiteit

Hierbij verklaart Acer Inc. dat deze lcd-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMCrichtlijn 2004/108/EG, laagspanningsrichtlijn 2006/95/EG en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Kennisgeving:

Om schade aan de monitor te voorkomen dient u deze niet aan de voet op te tillen.

Kennisgeving: Afgeschermde kabels

Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.

Kennisgeving: Randapparatuur

Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificeerd om te voldoen aan de klasse B-limieten, kan worden aangesloten op deze apparatuur. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radioen tv-ontvangst.

Waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.

Gebruiksomstandigheden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Gebruik is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Kennisgeving: Canadese gebruikers

Dit digitale apparaat van klasse B voldoet aan de Canadese norm ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Afvoer van afgedankte apparatuur door gebruikers in particuliere huishoudens in de Europese Unie

Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden afgevoerd met het overige huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

SPECIFICATIE
	Aandrijfsysteem	TFT lcd-kleurenscherm
					Nederlands
	Grootte	27”W (69 cm)
	Pixelgrootte	0,2331 mm (H) x 0,2331 mm (V)
	Helderheid	350 cd/m2 (standaard)
	Contrast	1000:1
Lcd-paneel
	Kijkhoek	178° (H) 178° (V) (CR=10)
	Reactietijd	4 ms (G-to-G)
	Type beeldscherm	In-Plane Switching (IPS)
	Video	R, G, B analoge interface
	Horizontale frequentie	30 - 209 kHz
	Verticale frequentie	24 - 144 Hz
Kleuren		16,7 miljoen
Dot Clock		570 MHz
Maximale resolutie		2560 x 1440 bij 144 Hz
Plug-and-play		VESA DDCCI/DDC2B
Energie-efficiëntieklasse		B
*Jaarlijks energieverbruik		60 (kWh) (voor een HDMI-model)
Stroomverbruik	Aan	32,02 W (standaard)
	Stand-by	0,47 W (standaard)
(bij 200 nits)
	Uit	0,43 W (standaard)
Ingangsaansluiting		HDMI, 19-pins
		DP, 20-pins
Inkomend videosignaal		HDMI
		DP
Luidsprekers		2 W x 2 (alleen audiomodel) (optioneel)
USB		USB 3.0 x 4
Maximale schermgrootte		Horizontaal: 596,74 mm
		Verticaal: 335,66 mm
Voedingsbron		100 - 240 V, 50/60 Hz
		Gebruikstemperatuur: 5 tot 35 °C
Milieuoverwegingen		Opslagtemperatuur: -20 tot 60 °C
		Vochtigheid bij gebruik: 10 tot 85%
Afmetingen		611,6 x 400,8 ~ 550,8 x 268,4 mm (b x h x d)
Gewicht		8,0 kg (netto)
		Kantelen: -5° tot +35° (alleen op het hoogste punt is 35 graden naar achteren kantelen mogelijk)
		Zwenken: -30° tot +30°
Specificaties mechanisme		Hoogteverstelling: 0 tot 150 mm
		Draaien: -90° tot 90°
		Afneembare voet: Ja (afneembare voet met schroef)
		Aan-uitknop	Volume
	Schakelaars/knoppen	MENU/ENTER	OD
		Ingang	Spelmodus
		Contrast	Richtpunt
		Helderheid	OD
		6-as verzadigen	DTS (bepaalde modellen)
		Kleurtemp.	ULMB
Knoppen op de behuizing		Blauw licht	Snel starten
		eColor	Spelmodus
	Functies	Gamma	Uitschakelen USB-opladen
		Adaptive Contrast	Taal
		Dark Boost	Time-out OSD
		sRGB Mode	Selectie ingangssignaal (alleen dual-model)
		Verzadigen	Scherminformatie
		Refresh rate number	Opn.instellen
		Transparantie	Afsluiten
Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer. *Jaarlijks energieverbruik wordt berekend op basis van een standaardstroomverbruik, 4 uur per dag, 365 dagen per jaar.

Skrócona instrukcja uruchamiania monitora LCD firmy Acer (QSG)

	Ważne instrukcje dotyczące bezpieczeństwa
	Należy uważnie przeczytać poniższe instrukcje.
1.		W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania prądem przemiennym
Polski		dostępnym w miejscu użytkowania.
		•	Wyłączyć monitor LCD i odłączyć przewód zasilający.
		•	Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
		• NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
		• NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU
			LCD LUB OBUDOWY.
		•	Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku
			lub alkoholu.
2.		Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go
		poważnie uszkodzić.
3.		Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
4.		Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być
		wykonywane wyłącznie przez upoważnionego do tego serwisanta.
5.		Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do 60°C (od -4 do 140°F). Przechowywanie monitora
		LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenie.
6.		Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
		•	Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
		•	Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
		•	Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1.Wyjąć monitor z opakowania.

2.Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)

3.Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórce. (dotyczy wybranych modeli)

4.Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

Podłączanie monitora do komputera

1.Wyłączyć monitor i odłączyć przewód zasilający komputera.

2.2-1 Podłączanie kabla HDMI

a.Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.

b.Podłączyć kabel HDMI do komputera.

2-2 Podłączanie kabla DP

a.Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.

b.Podłączyć kabel DP do komputera.

3.Podłączyć kabel audio. (opcjonalnie)

4.Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.

5.Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.

6.Wybrać opcję Wł./Wył. Ładowania przez USB po rozładowaniu, aby włączyć/wyłączyć tę funkcję.

HDMI

DP

POWER

DP

HDMI

Zewnętrzne elementy sterujące

Nr	Ikona	Nazwa	Opis

1, 2

3

		Włącza/wyłącza monitor. Niebieski kolor
	Przycisk/wskaźnik	wskazuje stan zasilania. Bursztynowy kolor
	zasilania	wskazuje tryb czuwania/oszczędzania
		energii.
	Funkcje menu	Nacisnąć, aby wyświetlić menu ekranowe
		(OSD). Nacisnąć jeszcze raz, aby zatwierdzić
	ekranowego (OSD)
		wybór w menu ekranowym (OSD).

4	Input	Przycisk wejścia	Naciskać, by zmieniać źródła sygnału
			wejściowego.
5		Przycisk Głośność	Nacisnąć, aby wyświetlić skalę ustawiania
			głośności.
				7			6	5	4	3	2		1
			Nacisnąć klawisz, żeby aktywować funkcję OD
6		OD	i ustawić ją w trybie Normal lub Ekstremalny.
			Jeśli aktywne jest menu ekranowe (OSD),
			nacisnąć, aby dokonać wyboru.
7		Tryb gry	Nacisnąć, aby włączyć Tryb gry.

Regulacje i informacje dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie

z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej.

Zwiększenie odległości między urządzeniem a odbiornikiem.

Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik.

Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2004/108/WE, dyrektywy niskonapięciowej 2006/95/WE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu przez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

Polski

		DANE TECHNICZNE
			Układ napędowy	Kolorowy wyświetlacz LCD TFT
			Rozmiar	27”W (69 cm)
Polski			Rozstaw pikseli	0,2331 mm (w poziomie) × 0,2331 mm (w pionie)
		Panel LCD	Kąt widzenia	178° (w poziomie) 178° (w pionie) (CR=10)
			Jasność	350 cd/m2 (typowa)
			Kontrast	1000:1
			Czas reakcji	4 ms (od G do G)
			Typ panelu	In-Plane Switching (IPS)
			Wideo	Interfejs analogowy R, G, B
			Częstotliwość pozioma	30–209 kHz
			Częstotliwość pionowa	24–144 Hz
		Wyświetlane kolory		16,7 miliona
		Zegar punktowy		570 MHz
		Maksymalna rozdzielczość		2560 × 1440 przy częstotliwości 144 Hz
		Plug & Play		VESA DDCCI/DDC2B
		Klasa efektywności energetycznej		B
		* Roczny pobór energii		60 (kWh) (dotyczy modelu z wejściem HDMI)
			Tryb włączenia	32,02 W (typowy)
		Pobór mocy (przy 200 nitach)
			Tryb uśpienia	0,47 W (typowy)
			Tryb wyłączenia	0,43 W (typowy)
		Złącze wejściowe		HDMI 19-stykowe
				DP 20-stykowe
		Wejściowy sygnał wideo		HDMI
				DP
		Głośniki		2 W x 2 (tylko model z wejściem audio) (opcjonalnie)
		USB		USB 3.0 x 4
		Maksymalny rozmiar ekranu		W poziomie: 596,74 mm
				W pionie: 335,66 mm
		Źródło zasilania		100–240 V, 50/60 Hz
				Temperatura pracy: Od 5° do 35°C
		Kwestie środowiskowe		Temperatura przechowywania: Od -20° do 60°C
				Wilgotność otoczenia podczas pracy: Od 10% do 85%
		Wymiary		611,6 (szer.) × 400,8 ~ 550,8 (wys.) × 268,4 (gł.) mm
		Waga:		8,0 kg (netto)
				Pochylenie: Od -5° do +35° (tylko w najwyższym punkcie dostępne jest 35 stopni odchylenia
				dla kąta wzniesienia)
		Specyfikacje mechanizmów		Obrót: Od -30° do +30°
				Regulacja wysokości: Od 0 mm do 150 mm
				Obrót w pionie: Od -90° do 90°
				Zdejmowalna podpórka: Tak (zdejmowalna podpórka ze śrubowym mechanizmem zwalniającym)
				Przycisk zasilania	Głośność
			Przełącznik/przyciski	MENU/WPROWADŹ	OD
				Wejście	Tryb gry
				Kontrast	Cel
				Jasność	OD
				Nasyc. 6-osiow	DTS (wybrane modele)
				Temp. koloru	ULMB
		Zewnętrzne elementy sterujące		Nieb. światło	Szybki start
				eColor	Tryb Gra
			Funkcje	Gamma	Ładowania przez USB po rozładowaniu
				Adaptive Contrast	Język
				Dark Boost	Wyłączenie OSD
				sRGB Mode	Wybór sygnału źródłowego (tylko model z gniazdem Dual)
				Nasycenie	Wyświetlanie informacji
				Refresh rate number	Resetuj
				Przezroczystość	Zakończ
		Wszystkie dane techniczne mogą ulec zmianie bez powiadomienia.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer. * Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.

Manual de início rápido (QSG) do monitor LCD da Acer

Instruções de segurança importantes

Leia atentamente as instruções que se seguem.

1.Para limpar o ecrã do monitor LCD: certifique-se de que o monitor tem a potência elétrica necessária para funcionar com a alimentação de CA disponível na sua localização.

•Desligue o monitor LCD e retire o cabo de alimentação da corrente.

•Pulverize uma solução de limpeza não-solvente num pano e limpe cuidadosamente o ecrã.

•NUNCA PULVERIZAR OU DEITAR LÍQUIDO DIRETAMENTE NO ECRÃ OU TAMPA.

•NÃO USAR PRODUTOS DE LIMPEZA COM AMONÍACO OU À BASE DE ÁLCOOL NO ECRÃ LCD OU NA TAMPA.

•A Acer não se responsabiliza por danos resultantes do uso de produtos de limpeza com amoníaco ou à base de álcool.

2.Não coloque o monitor LCD perto de uma janela. Expor o monitor a chuva, humidade ou luz solar pode provocar danos graves no mesmo.

3.Não exerça pressão sobre o ecrã LCD. A pressão excessiva pode provocar danos permanentes no ecrã.

4.Não remova a tampa nem tente efetuar reparações nesta unidade por sua conta. Apenas um técnico autorizado deve efetuar reparações de qualquer tipo.

5.Guarde o monitor LCD numa divisão com uma temperatura entre os -20 e os 60 °C (-4 a 140 °F). Guardar o monitor LCD numa divisão fora deste intervalo de temperatura pode provocar danos permanentes.

6.Perante qualquer uma das situações abaixo, desligue de imediato o monitor da alimentação e contacte um técnico autorizado:

•O cabo de sinal Monitor para PC está desgastado ou danificado.

•Derrame de líquidos no monitor LCD ou o monitor está exposto a chuva.

•Monitor LCD ou tampa danificados.

Instalar o monitor na base

1.Retire o monitor da embalagem.

2.Instale o apoio na base. (disponível para modelos selecionados)

3.Rode para a direita de forma a encaixar. Certifique-se de que a base está encaixada no suporte. (disponível para modelos selecionados)

4.Fixe a base no suporte apertando o parafuso com a patilha ou uma moeda adequada. (disponível para modelos selecionados)

Ligar o monitor a um computador

1.Desligue o monitor e desligue o cabo de alimentação do seu computador.

2.2-1 Ligue o cabo HDMI

a.Certifique-se de que o monitor e o computador estão desligados.

b.Ligue o cabo HDMI ao computador.

2-2 Ligue o cabo DP

a.Certifique-se de que o monitor e o computador estão desligados.

b.Ligue o cabo DP ao computador.

3.Ligue o cabo de áudio. (Opcional)

4.Introduza o cabo de alimentação do monitor na porta de alimentação situada na parte posterior do mesmo.

5.Ligue os cabos de alimentação do computador e do monitor a uma tomada elétrica nas proximidades.

6.Opte por LIGAR/DESLIGAR o Carregamento USB no modo desligado para ativar/desativar esta função.

HDMI

DP

POWER

DP

HDMI

Controlos externos

Número

Ícone

Item

Descrição

Botão/indicador

Liga/desliga o monitor. Azul indica

1, 2

alimentação ligada. Âmbar indica modo

de alimentação

de espera/poupança energética.

3

Funções da OSD

Prima para ver a OSD. Prima novamente

para introduzir uma seleção na OSD.

4

Input

Botão Input

Prima para alternar entre entradas.

5

Botão de

Prima para ativar a escala móvel do

volume

volume.

Prima a tecla para ativar a função OD

7

6 5 4

3

2

1

6

OD

e defina-a para o modo Normal ou

Extremo. Se a OSD estiver ativa, prima-a

para introduzir uma seleção.

7

Modo de jogo

Premir para ativar o controlo do Modo

de jogo.

Português

Português

Regulamentações e avisos de segurança

Aviso da FCC

Este dispositivo foi testado e considera-se estar em conformidade com os limites estabelecidos para um dispositivo digital de Classe B, estando de acordo com a secção 15 das normas da FCC. Estes limites foram concebidos para oferecer uma proteção razoável contra interferências indesejáveis numa instalação residencial. Este equipamento gera, utiliza e pode emitir radiofrequências e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências nocivas nas comunicações por rádio.

No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Se este dispositivo provocar interferências nocivas na receção de rádio ou televisão, facto que pode determinar ligando e desligando o dispositivo, recomenda-se que o utilizador corrija as mesmas, recorrendo a uma ou mais das seguintes medidas:

Reorientar ou reposicionar a antena recetora.

Aumentar a distância entre o dispositivo e o recetor.

Ligar o dispositivo a uma tomada de parede num circuito diferente daquele ao qual o recetor está ligado.

Consultar o fornecedor ou um técnico de rádio/televisão experiente para obter ajuda.

Declaração de conformidade da CE

Pelo presente documento, a Acer Inc. declara que este monitor LCD se encontra em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva relativa à EMC (Compatibilidade Eletromagnética) 2004/108/CE, da Diretiva para Equipamentos de Baixa Tensão 2006/95/CE, da Diretiva relativa à RoHS (Restrição de Certas Substâncias Perigosas) 2011/65/UE e da Diretiva 2009/ 125/CE com vista a estabelecer um quadro de referência para a definição dos requisitos de ecodesign para produtos relacionados com o consumo energético.

Aviso:

Para evitar danificar o monitor, não o levante pela base.

Aviso: cabos blindados

É obrigatório de estabelecer todas as ligações a outros dispositivos informáticos através de cabos blindados, de forma a manter a conformidade com as regulamentações da EMC.

Aviso: dispositivos periféricos

Só pode ligar periféricos (dispositivos de entrada/saída, terminais, impressoras, etc.) certificados em conformidade com os limites da Classe B a este equipamento. É provável que a utilização com periféricos não-certificados provoque interferências na receção de rádio e televisão.

Atenção

Quaisquer alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem anular a autoridade do utilizador, concedida pela FCC (Federal Communications Commission – Comissão Federal de Comunicações), no que respeita à utilização deste produto.

Condições de funcionamento

Este dispositivo está em conformidade com a Parte 15 das normas de FCC. O funcionamento está sujeito às duas condições que se seguem: (1) este dispositivo não pode provocar interferências nocivas e (2) este dispositivo tem de aceitar quaisquer interferências recebidas, incluindo interferências que possam provocar um funcionamento indesejado.

Aviso: utilizadores no Canadá

Este aparelho digital de Classe B cumpre a ICES-003 canadiana.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Eliminação de resíduos de equipamentos por parte de utilizadores particulares na União Europeia

Este símbolo no produto ou na respetiva embalagem indica que não pode eliminar este produto com o seu restante lixo doméstico. Em vez disso, é da sua responsabilidade eliminar resíduos de equipamentos entregando-os num ponto de recolha designado com vista à reciclagem de resíduos de equipamentos elétricos e eletrónicos. A recolha e a reciclagem em separado dos seus resíduos de equipamentos aquando da eliminação ajuda a conservar os recursos naturais. Além disso, serve como garantia de que a reciclagem é feita de forma a proteger a saúde humana e o ambiente. Para mais informações sobre onde pode entregar os seus resíduos de equipamentos para reciclagem, contacte o seu município, os serviços municipalizados de recolha de resíduos de equipamentos ou a loja onde comprou o produto.
