ACER S1212 User Manual [ru]

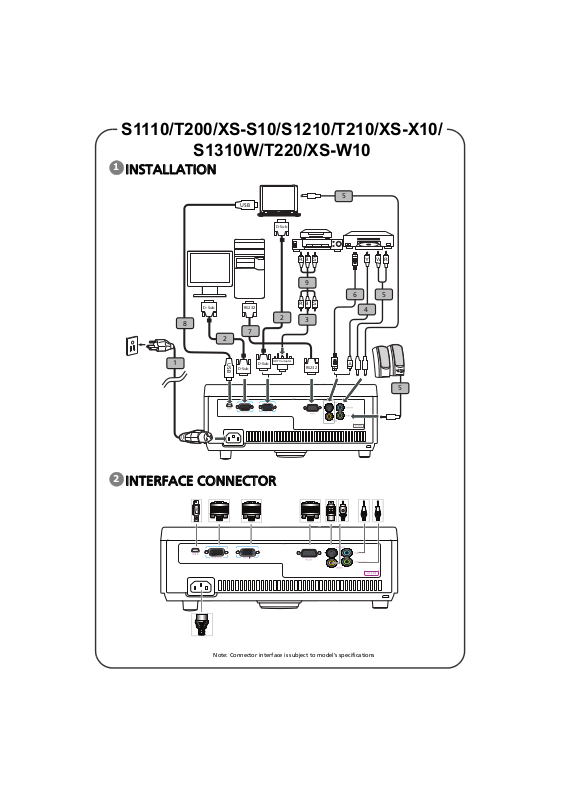

S1110/T200/XS-S10/S1210/T210/XS-X10/

S1310W/T220/XS-W10

INSTALLATION

USB

D-Sub

RBG

HDTV adapter

RBG

RS232

D-Sub

RS232

USB

D-Sub

INTERFACE CONNECTOR

E62405SP

Note: Connector interface is subject to model's specifications

AUDIO-R

AUDIO-L

AUDIO

IN 1

AUDIO

IN 2

AUDIO

OUT

VGA IN 1

VGA IN 2

VGA OUT

HDMI

USB B

LAN

RS232

S-VIDEO

VIDEO

S1210Hn/S1213/T212/XS-X13/S1213Hn/T212DT/

XS-X13HG/S1313W/S1310WHn/S1313WHn

INSTALLATION

D-Sub

USB

RBG

RS232

D-Sub

RS232

USB

D-Sub

RBG

HDTV adapter

INTERFACE CONNECTOR

E62405SP

AUDIO-R

USB B

RS232

HDMI

LAN

VGA OUT

USB BRS232

VGA OUT

S-VIDEO

AUDIO

VGA IN 1

VGA IN 2

VGA IN 1

VGA IN 2

IN 1

AUDIO

IN 2

AUDIO-L

VIDEO

AUDIO

OUT

S1213Hn

AUDIO-R

S-VIDEO

AUDIO

IN 1

AUDIO

IN 2

AUDIO-L

VIDEO

AUDIO

OUT

S1213

Note: Connector interface is subject to model's specifications

Connecting to a Computer

Powering On the Projector

Powering Off the Projector

Menghubungkan ke Komputer

Pemberian Daya pada Proyektor

Memutus Daya pada Proyektor

English Bahasa Indonesia

Quick Start

INSTALLATION

1. Power cord

2. VGA cable

3. VGA to component video/HDTV adapter

4. Composite video cable

5. Audio cable

6. S-Video cable

7. RS232 cable

8. USB cable

9. 3 RCA component cable

10. RJ45 cable

11. HDMI cable

Note: Connector interface is subject to model's specifications

INTERFACE CONNECTOR

1. Ensure the projector and your computer are turned off.

2. Connect one end of the VGA cable to the "VGA IN" connector on the projector; connect the other end to the VGA connector on the computer and tighten the screws.

3. Connect one end of the power cord into the AC power socket on the projector; connect the other end to an electrical outlet.

Start Cepat

INSTALASI

1. Kabel daya

2. Kabel VGA

3. VGA ke video komponen/adaptor HDTV

4. Kabel video gabungan

5. Kabel audio

6. Kabel S-Video

7. Kabel RS232

8. Kabel USB

9. 3 Kabel komponen RCA

10. Kabel RJ45

11. Kabel HDMI

Catatan: Antarmuka penghubung untuk spesifikasi model

PENGHUBUNG ANTARMUKA

1. Pastikan proyektor dan komputer Anda mati.

2. Hubungkan salah satu ujung kabel VGA ke penghubung "VGA IN" pada proyektor; hubungkan ujung kabel yang lain ke penghubung VGA pada komputer dan kencangkan sekrup.

3. Hubungkan salah satu ujung kabel daya ke dalam soket daya AC pada proyektor; hubungkan ujung kabel yang lain ke outlet elektrik.

1. Remove the lens cap.

2. Turn on the projector first and then the computer.

3. Adjust the position, focus and zoom.

4. Run your presentation.

1. Press the power button twice.

2. Do not remove AC power cord from outlet until the projector fans shut down.

1. Lepaskan tutup lensa.

2. Hidupkan proyektor dahulu, kemudian komputer.

3. Sesuaikan posisi, fokus dan zum.

4. Jalankan presentasi Anda.

1. Tekan tombol daya (power) dua kali.

2. Jangan pindahkan kabel daya AC dari stop kontak hingga kipas proyektor mati.

Připojení k počítači

Zapnutí projektoru

Vypnutí projektoru

Tilslutter til en computer

Sådan tændes der for projektoren

Sådan slukkes der for projektoren

Čeština Dansk

Rychlý úvod

INSTALACE

1. Napájecí kabel

2. VGA kabel

3. Adaptér VGA na komponentní video / HDTV

4. Kompozitní video kabel

5. Audio kabel

6. S-video kabel

7. RS232 kabel

8. Kabel USB

9. 3x kabel komponentního videa/RCA

10. Kabel RJ45

11. Kabel HDMI

Poznámka: Konektor rozhraní je závislý na specifikacích modelu

KONEKTOR ROZHRANÍ

1. Ujistěte se, že jsou projektor i váš počítač vypnuty.

2. Připojte jeden konec VGA kabelu na konektor "VGA IN" (VGA vstup) na projektoru; připojte druhý konec na VGA konektor na počítači a utáhněte šroubky.

3. Připojte jeden konec napájecího kabelu k AC napájecí zástrčce na projektoru; připojte druhý konec k elektrické zásuvce.

Kvikstart

INSTALLATION

1. El-ledning

2. VGA kabel

3. VGA til komponentvideo/HDTV adapter

4. Komposit video kabel

5. Lydkabel

6. S-video kabel

7. RS232 kabel

8. USB kabel

9. 3 RCA komponentkabel

10. RJ45 kabel

11. HDMI kabel

Bemærk: Stikgrænseflade afhænger af modellens specifikationer

GRÆNSEFLADESTIK

1. Kontroller, at projektoren og computeren er slukket.

2. Forbind VGA kablets ene ende til projektorens "VGA IN" stik og den anden ende til computerens VGA stik. Stram derefter skruerne.

3. Forbind netledningens ene ende til projektorens AC strømstik og den anden ende til en stikkontakt.

1. Sejměte kryt čočky.

2. Napřed zapněte projektor a poté počítač.

3. Upravte polohu, zaostření a zvětšení.

4. Spusťte svou prezentaci.

1. Dvakrát stiskněte vypínač.

2. Neodpojujte AC napájecí kabel ze zásuvky, dokud se ventilátory projektoru nevypnou.

1. Fjern linsehætten.

2. Tænd først for projektoren og derefter for computeren.

3. Juster position, fokus og zoom.

4. Kør din præsentation.

1. Tryk to gange på strømkontakten.

2. Fjern ikke AC netledningen fra kontakten, før projektorens ventilatorer har stoppet.

Verbinden mit einem Computer

Einschalten des Projektors

Ausschalten des Projektors

Conexión a un Ordenador

Encender el proyector

Apagar el proyector

Deutsch Español

Schnellstart

INSTALLATION

1. Netzkabel

2. VGA-Kabel

3. VGA-auf-Component-Video/HDTVAdapter

4. Composite-Videokabel

5. Audiokabel

6. S-Videokabel

7. RS232-Kabel

8. USB-Kabel

9. 3 RCA Component-Kabel

10. RJ45-Kabel

11. HDMI-Kabel

Hinweis: Die Anschlussschnittstelle variiert je nach dem Modell.

SCHNITTSTELLENANSCHLUSS

1. Stellen Sie sicher, dass der Projektor und Ihr Computer ausgeschaltet sind.

2. Verbinden Sie ein Ende des VGAKabels mit dem "VGA IN"-Anschluss am Projektor. Verbinden Sie das andere Ende des Kabels mit dem VGA-Anschluss am Computer und ziehen die Schrauben fest.

3. Verbinden Sie ein Ende des Netzkabels mit dem Wechselstromeingang am Projektor und verbinden das andere Ende mit einer Steckdose.

Inicio Rápido

INSTALACIÓN

1. Cable de alimentación

2. Cable VGA

3. Adaptador VGA a vídeo componente/HDTV

4. Cable de vídeo compuesto

5. Cable de audio

6. Cable de S-Video

7. Cable RS232

8. Cable USB

9. Cable de vídeo componente con 3 conectores RCA

10. Cable RJ45

11. Cable HDMI

Nota: El conector de la interfaz está sujeto a las especificaciones del modelo.

CONECTOR DE LA INTERFAZ

1. Asegúrese de que el proyector y su ordenador estén apagados.

2. Conecte un extremo del cable VGA al conector "ENTRADA VGA" del proyector, conecte el otro extremo del conector VGA al ordenador y apriete los tornillos.

3. Conecte un extremo del cable de alimentación a la toma de entrada CA del proyector, y el otro extremo a una toma de corriente eléctrica.

1. Entfernen Sie die Objektivabdeckung.

2. Schalten Sie zuerst den Projektor und dann den Computer ein.

3. Passen Sie die Position, den Fokus und den Zoomfaktor ein.

4. Führe Sie Ihre Präsentation aus.

1. Drücken Sie zweimal den Stromschalter.

2. Ziehen Sie erst dann das Netzkabel aus der Steckdose heraus, wenn das Gebläse des Projektors ausgeschaltet ist.

1. Retire la tapa de la lente.

2. Encienda primero el proyector y luego el ordenador.

3. Ajustar la posición, el zoom y el enfoque.

4. Ejecute su presentación.

1. Pulse dos veces el botón de encendido.

No extraiga el cable de alimentación CA de la toma hasta que los ventiladores del proyector se apaguen

Keát noái vôùi maùy tính

Baät nguoàn maùy chieáu

Taét nguoàn maùy chieáu

Connexion à un ordinateur

Mise sous tension du projecteur

Mise hors tension du projecteur

Tieáng Vieät

Français

Khôûi ñoäng nhanh

LAÉP ÑAËT

1. Daây nguoàn

2. Caùp VGA

3. Adapter VGA keát noái vôùi video keát hôïp/HDTV

4. Caùp video toång hôïp

5. Caùp aâm thanh

6. Caùp S-Video

7. Caùp RS232

8. Caùp USB

9. Caùp keát hôïp 3 RCA

10.Caùp RJ45

11.Caùp HDMI

Löu yù: Giao dieän ñaàu caém phaûi tuaân thuû caùc thoâng soá kyõ thuaät cuûa maãu maùy chieáu

ÑAÀU CAÉM GIAO DIEÄN

1. Ñaûm baûo ñaõ taét caû maùy chieáu vaø maùy tính

2. Caém ñaàu naøy cuûa caùp VGA vaøo ñaàu caém "VGA IN" treân maùy chieáu; caém ñaàu coøn laïi vaøo ñaàu caém VGA treân maùy tính vaø sieát chaët caùc vít.

3. Caém ñaàu naøy cuûa daây nguoàn vaøo oå caém ñieän AC (xoay chieàu) treân maùy chieáu; caém ñaàu coøn laïi vaøo oå caém ñieän.

Démarrage rapide

INSTALLATION

1. Cordon d'alimentation

2. Câble VGA

3. Adaptateur VGA vers Composant vidéo/HDTV

4. Câble Vidéo Composite

5. Câble audio

6. Câble S-Vidéo

7. Câble RS232

8. Câble USB

9. Câble de composant 3 RCA

10. Câble RJ45

11. Câble HDMI

Remarque : l'interface connecteur est soumis aux spécifications du modèle

CONNECTEUR INTERFACE

1. Assurez-vous que le projecteur et votre ordinateur sont hors tension.

2. Branchez l'une des extrémités du câble VGA au connecteur "VGA IN" du projecteur ; branchez l'autre extrémité du connecteur VGA à l'ordinateur puis serrez les vis.

3. Branchez l'une des extrémités du cordon d'alimentation dans la prise d'alimentation CA du projecteur ; branchez l'autre extrémité dans une prise électrique.

1. Thaùo naép oáng kính.

2. Baät maùy chieáu tröôùc vaø maùy tính sau.

3. Chænh vò trí, tieâu cöï vaø möùc zoom.

4. Khôûi chaïy thuyeát trình cuûa baïn.

1. Nhaán nuùt nguoàn hai laàn.

2. Khoâng ruùt giaây nguoàn AC khoûi oå caém ñieän cho ñeán khi caùc quaït maùy chieáu taét haún.

1. Enlevez le protège-objectif.

2. Allumez d'abord le projecteur et ensuite l'ordinateur.

3. Ajustez la position, la mise au point et le zoom.

4. Lancez votre présentation.

1. Appuyez deux fois sur le bouton Marche/Arrêt.

2. Ne débranchez pas le cordon d'alimentation CA de la prise tant que les ventilateurs du projecteur fonctionnent.
