Podręcznik użytkownika monitora LCD Acer

Oznaczenie modelu: ______________________________

Numer seryjny: ___________________________________

Data zakupu: ____________________________________

Miejsce zakupu: __________________________________

Acer oraz logo Acer to zastrzeżone znaki towarowe Acer Incorporated. Nazwy lub znaki towarowe produktów innych firm zostały wykorzystane wyłącznie do celów identyfikacji i należą one do odpowiednich firm.

Page 3

Polski

PolskiPolski

Informacje dotyczące bezpieczeństwa i wygody użytkownika

Instrukcje bezpieczeństwa

Instrukcje te należy dokładnie przeczytać. Zachowaj ten dokument do wykorzystania w przyszłości. Stosować się do wszystkich ostrzeżeń i instrukcji umieszczonych na urządzeniu.

Uwagi dotyczące monitorów LCD

Poniższe symptomy są typowe dla monitorów LCD i nie oznaczają awarii.

• Ze względu na cechy światła fluorescencyjnego w początkowej fazie działania monitora

obraz może migać. W celu wyeliminowania migania należy wyłączyć przycisk zasilania i włączyć ponownie.

• Jasność obrazu może okazać się niejednolita w zależności od wzoru na pulpicie.

• Ekran LCD posiada 99,99% lub więcej aktywnych pikseli. Mogą pojawiać się skazy o

wielkości 0,01% lub mniejsze, takie jak brakujący piksel lub piksel wyświetlany cały czas.

• Ze względu na cechy ekranu LCD po przełączeniu obrazu może pozostać powidok

poprzedniego obrazu, jeśli ten sam obraz był wyświetlany przez kilka godzin. W takim przypadku ekran będzie wyglądał poprawnie po przełączeniu obrazu lub wyłączeniu monitora na kilka godzin.

Czyszczenie monitora

Przed rozpoczęciem czyszczenia monitora należy zawsze stosować się do podanych poniżej wskazówek.

• Przed rozpoczęciem czyszczenia nalez yawsye odcyz.

• Używając miękkiej szmatki należy wytrzeć ekran oraz przednią i boczne ścianki

obudowy

Dostępność

Należy zadbać, aby gniazdko elektryczne, do którego przyłączany jest przewód zasilający było łatwo dostępne oraz znajdowało się możliwie jak najbliżej operatora sprzętu. W razie konieczności odłączenia zasilania sprzętu należy odpiąć przewód zasilający od gniazdka elektrycznego.

Bezpieczne słuchanie

Aby chronić swój słuch, przestrzegaj poniższych zaleceń.

• Należy stopniowo zwiększać głośność aż do poziomu, na którym słychać wyraźnie i bez

zakłóceń.

• Po ustaleniu głośności nie należy już jej zwiększać.

• Należy ograniczać słuchanie głośnej muzyki.

• Należy unikać zwiększania głośności by zagłuszyć hałasy z zewnątrz.

• Jeśli nie słyszy się rozmawiających w pobliżu osób, należy ściszyć muzykę.

iii

Page 4

Polski

Ostrzeżenia

• Nie należy używać tego urządzenia w pobliżu wody.

• Nie ustawiać urządzenia na niestabilnych wózkach, stojakach lub stołach. Grozi to jego

upadkiem, co mogłoby spowodować jego poważne uszkodzenie.

• Szczeliny i otwory służą do wentylacji, co ma na celu zapewnienie prawidłowego

działania urządzenia i zabezpieczenie przed przegrzaniem. Szczeliny te nie mogą być blokowane lub przykrywane. Tych otworów nigdy nie wolno blokować umieszczając urządzenie na łóżku, sofie, dywanie lub innych podobnych powierzchniach. Nigdy nie umieszczać urządzenia w pobliżu grzejników lub węzłów cieplnych albo w zabudowanych instalacjach, o ile nie zostanie zagwarantowana prawidłowa wentylacja.

• Nigdy nie wolno wkładać żadnych przedmiotów do wnętrza urządzenia, ponieważ

mogłoby dojść do zetknięcia z miejscami pod wysokim napięciem lub do zwarcia części, czego skutkiem mógłby być pożar lub por rozlania jakichkolwiek płynów na to urządzenie.

• Aby uniknąć uszkodzenia wewnętrznych części składowych i zapobiec wyciekowi

elektrolitu z akumulatora, nie należy umieszczać urządzenia na drgającej powierzchni.

• Nigdy nie należy używać podczas uprawiania sportu, ćwiczeń lub w innym otoczeniu

narażonym na wibracje, które mogą spowodować nieoczekiwane zwarcie lub uszkodzenie urządzeń wewnętrznych.

ażenie prądem. Nie wolno dopuszczać do

Korzystanie z zasilania elektrycznego

• Urządzenie należy eksploatować stosując zasilanie energią elektryczną zgodnie z

informacjami podanymi na tabliczce znamionowej. Jeżeli nie ma pewności co do rodzaju dostępnego zasilania energią elektryczną, należy skontaktować się z dostawcą lub lokalnym zakładem energetycznym.

• Jeżeli wykorzystywany jest przedłużacz, należy sprawdzić, czy łączny pobór mocy

sprzętu podłączonego do przedłużacza, nie przekracza parametrów obciążenia przedłużacza. Należy także sprawdzić, czy całkowity pobór prądu wszystkich urządzeń podłączonych do gniazdka ściennego nie przekracza maksymalnego obciążenia bezpiecznika.

• Nie wolno przeciążać gniazdka, listwy lub rozdzielacza elektrycznego przyłączając zbyt

ządzeń. Całkowite obciążenie systemu nie może przekraczać 80% wartości

wiele ur znamionowej obciążenia odgałęzienia obwodu. Gdy stosuje się listwę zasilającą, obciążenie nie może przekraczać 80% wartości znamionowej obciążenia wejściowego listwy.

Uwaga: Kołek uziemiający zapewnia również dobre zabezpieczenie przed nieprzewidzianymi zakłóceniami generowanymi przed inne urządzenia elektryczne, znajdujące się w sąsiedztwie, które mogą przeszkadzać w prawidłowej pracy tego urządzenia.

Obsługa techniczna urządzenia

Nie podejmować samodzielnych napraw urządzenia, ponieważ otwarcie lub zdjęcie pokryw może spowodować narażenie na działanie niebezpiecznego napięcia elektrycznego lub na inne niebezpieczeństwa. Wszelkie prace serwisowe należy powierzać wykwalifikowanym pracownikom serwisu.

Page 5

Polski

PolskiPolski

Urządzenie należy odłączyć od ściennego gniazda zasilania i skontaktować się z wykwalifikowanym personelem serwisu, w następujących okolicznościach:

• został uszkodzony, przecięty lub zapieczony przewód zasilający

• na produkt został wylany płyn

• produkt został wystawiony na działanie deszczu lub wody

• produkt został upuszczony lub uszkodzona została jego obudowa

• produkt wykazuje wyraźne oznaki zmiany wydajności, co oznacza potrzebę naprawy

• produkt nie działa normalnie, mimo stosowania się do instrukcji działania

Uwaga: Należy dokonywać tylko tych regulacji, które zostały opisane w

instrukcji obsługi, ponieważ wprowadzenie nieprawidłowych ustawień może spowodować uszkodzenie i często będzie wymagać dużego nakładu pracy wykwalifikowanego technika, aby przywrócić normalny stan urządzenia.

Warunki pracy potencjalnie zagrażające eksplozją

Urządzenie należy wyłączyć w miejscach zagrażających wybuchem i stosować się do wszystkich znaków i instrukcji. Ryzyko eksplozji występuje wszędzie tam, gdzie zazwyczaj zaleca się wyłączenie silnika samochodu. Wystąpienie iskry w takim miejscu może spowodować wybuch lub pożar, a w konsekwencji obrażenia lub nawet śmierć. Urządzenie należy wyłączyć w pobliżu dystrybutorów paliwa na stacjach stacji benzynowych. Należy przestrzegać ograniczeń w używaniu sprzętu radiowego w składach paliwa, magazynach i miejscach dystrybucji; w zakładach chemicznych; lub w miejscach wykonywania piaskowania. Miejsca zagrożone wybuchem są często, choć nie zawsze, wyraźnie oznaczone. Powyższe zalecenia dotyczą dolnych pokładów statków, rozlewni i magazynów paliw lub substancji chemicznych, pojazdów przewożących paliwo gazowe w stanie ciekłym (np. propan lub butan) oraz obszarów, w których powietrze zawiera niebezpieczne związki chemiczne lub cząstki, takie jak włókna

, pył lub drobne cząstki metalu.

Dodatkowe informacje dotyczące bezpieczeństwa

Urządzenie i jego rozszerzenia mogą zawierać niewielkie części. Należy trzymać je z dala od małych dzieci.

Informacje dotyczące recyklingu urządzeń informatycznych

Firma Acer jest bardzo zaangażowana w ochronę środowiska i postrzega recycling, w formie ratowania środowiska i usuwania zużytego sprzętu, jako jeden z głónych priorytetów firmy w minimalizowaniu obciążenia środowiska.

Firma Acer jest świadoma wpływu prowadzonej działaności na środowisko i próbuje zidentyfikować i zapewnić najlepsze procedury zmniejszania niekorzystnego wpływu na środowisko swoich produktów.

Dalsze informacji, oraz pomoc dotyczącą recyklingu, można uzyskać na stronie sieci web: https://www.acer-group.com/sustainability/en/our-products-environment.html

Dalsze informacje dotyczące funkcji i korzyści z naszych produktów, można uzyskać pod adresem www.acer-group.com

Page 6

Polski

Zalecenia dotyczące utylizacji

Likwidując to urządzenie nie należy wyrzucać go do śmietnika. Aby zminimalizować skażenie i zapewnić maksymalną ochronę globalnego środowiska naturalnego, należy urządzenie przetworzyć do ponownego wykorzystania. Dalsze informacje dotyczące przepisów WEEE (Waste from Electrical and Electronics Equipment), można uzyskać pod adresem https://www.acer-group.com/sustainability/en/our-products-environment.html

Monitor marki Acer jest przeznaczony do wyświetlania filmów wideo i informacji wizualnych z urządzeń elektronicznych.

Oświadczenie o jakości wyświetlania pikseli wyświetlacza LCD

Wyświetlacz LCD jest produkowany z zastosowaniem technik wytwarzania o wysokiej precyzji. Pomimo to, niektóre piksele mogą czasami nie świecić lub mogą być widoczne jako czarne lub czerwone punkty. Nie wpływa to na zapisany obraz, ani nie stanowi objawu nieprawidłowego działania.

Ten produkt został dostarczony z włączonym zarządzanirm zasilania:

• Po 5 minutach braku aktywności uaktywniany jest tryb uśpienia wyświetlacza.

• Wybudź monitor, gdy jest w trybie nieaktywności, przesuń mysz lub naciśnij dowolny

klawisz na klawiaturze.

Porady oraz informacje o wygodzie użytkowania

Użytkownicy komputerów mogą uskarżać się na przemęczenie wzroku i ból głowy po długim okresie pracy. Po wielu godzinach spędzonych na pracy przed komputerem użytkownicy są także narażeni na obrażenia ciała. Okresy długiej pracy, nieodpowiednia pozycja ciała, złe nawyki pracy, stres, niewłaściwe warunki pracy, osobisty stan zdrowia oraz inne czynniki znacznie zwiększają ryzyko doznania obrażeń ciała.

Nieprawidłowe użytkowanie komputera może prowadzić do zespołu kanału nadgarstka, zapalenia ścięgna, zapalenia pochewki ścięgna lub innych zaburzeń układu mięśniowoszkieletowego. W dłoniach, nadgarstkach, ramionach, barkach, karku lub plecach mogą pojawiać się następujące objawy:

• wrażenie drętwien

• bolesność, podrażnienia lub wrażliwość,

• ból, opuchlizna lub pulsowanie,

• sztywność lub napięcie,

• chłód lub osłabienie

W przypadku stwierdzenia występowania takich symptomów lub innych powtarzających się i/ lub utrzymujących się stale objawów związanych z użytkowaniem komputera, należy natychmiast poradzić się lekarza oraz poinformować o tym dział bezpieczeństwa i higieny pracy.

W poniższej części przedstawiono porady dotyczące bardziej wygodnego użytkowania komputerów.

ia , palenia lub kłucia,

Page 7

Polski

PolskiPolski

Określanie swej strefy komfortu

Określ swą strefę komfortu dostosowując kąt widzenia monitora, stosując podnóżek lub zwiększając wysokość siedzenia w taki sposób, aby uzyskać maksymalną wygodę. Stosuj się do poniższych rad:

• powstrzymuj się od pozostawania zbyt długo w jednej stałej pozycji,

• unikaj przygarbiania się i/lub odchylania do tyłu,

• regularnie wstawaj i spaceruj w celu zlikwidowania napięcia mięśni nóg

Jak dbać o swój wzrok

Długie godziny patrzenia, noszenie niewłaściwych okularów lub szkieł kontaktowych, odblaski, zbyt silne oświetlenie pomieszczenia, nieostrość obrazu na ekranie, bardzo małe litery oraz niski kontrast wyświetlacza mogą powodować zmęczenie oczu. W poniższych podpunktach podano sugestie dotyczące zmniejszania zmęczenia oczu.

Oczy

• Często dawaj odpocząć oczom.

• Rób regularne przerwy dla oczu odwracając wzrok od monitora i skupiając go na

odległym punkcie.

• Często mrugaj, aby nie dopuścić do wyschnięcia oczu. Ustawienia wyświetlenia

• Utrzymuj wyświetlacz w czystości.

• Głowę trzymaj wyżej niż górna krawędź wyświetlacza, tak aby patrząc na jego środek

oczy były skierowane w dół.

• Ustaw jasność i/lub kontrast wyświetlacza na poziomie komfortowym dla podwyższonej

czytelności tekstu oraz przejrzystości gr

• Wyeliminuj odblaski i odbicia światła poprzez:

• ustawienie wyświetlacza w taki sposób, aby był zwrócony bokiem w kierunku okna

lub innego źródła światła,

• zminimalizowanie oświetlenia pomieszczenia dzięki zastosowaniu zasłon, rolet lub

żaluzji,

• stosowanie oświetlenia specjalnego,

• zmianę kąta widzenia wyświetlacza,

• stosowanie filtru redukującego odblaski,

• stosowanie osłon na wyświetlacz, na przykład kawałka kartonu umieszczonego na

górnej, przedniej krawędzi wyświetlacza

• Unikaj ustawiania wyświetlacza pod niewygodnym kątem widzenia.

• Patrzenia przez dłuższy czas na takie źródła światła jak otwarte okno itp.

afiki.

Rozwijanie dobrych nawyków pracy

Należy wyrobić następujące nawyki, by praca na komputerze by ła bardziej relaksująca i efektywna:

• Regularnie i często rób krótkie przerwy.

• Wykonuj jakieś ćwiczenia rozciągające.

• Oddychaj świeżym powietrzem tak często, jak jest to możliwe.

• Uprawiaj regularnie ćwiczenia i dbaj o kondycję.

vii

Page 8

Polski

Monitora LCD nie należy nigdy stawiać w niestabilnym miejscu. Może to doprowadzić do spadnięcia Monitora LCD, co może spowodować poważne obrażenia ciała użytkownika lub jego śmierć. Wiele obrażeń, zwłaszcza w przypadku dzieci, można uniknąć, przestrzegając proste środki ostrożności, takie jak:

• Korzystanie z szafek lub stojaków zalecanych przez producenta Monitora LCD.

• Korzystanie wyłącznie z mebli, na których można bezpiecznie ustawić Monitor LCD.

• Upewnienie się, że Monitor LCD nie wystaje poza krawędzi mebla, na którym stoi.

• Niestawianie Monitora LCD na wysokich meblach (np. na szafie lub na regale) bez

przymocowania mebla i Monitora LCD do odpowiedniego wspornika.

• Niestawianie Monitora LCD na materiale znajdującym się pomiędzy Monitorem LCD a

meblem, na którym jest ustawiony.

• Informowanie dzieci o niebezpieczeństwach związanych ze wspinaniem się na meble w

celu dosięgnięcia monitora LCD lub jego elementów sterujących. Jeżeli istniejący monitor LCD ma zostać za te same względy, co powyżej.

chowany i przeniesiony, należy zastosować

viii

Page 9

Polski

PolskiPolski

RU Jan / Manager Acer Incorporated (New Taipei City)

Sep. 30, 2022

Date

EU Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221

And,

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20044 Arese (MI), Italy Tel: +39-02-939-921, Fax: +39-02 9399-2913 www.acer.it

Product: LCD Monitor Trade Name: acer Model Number: QG240Y SKU Number: QG240Y xxxxxxxx

We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonization legislations as below Directive and following harmonized standards and/or other relevant standards have been applied:

⊠ EMC Directive: 2014/30/EU

⊠ EN 55032:2015+AC:2016 Class B ⊠ EN 61000-3-2:2014 Class D ⊠ EN 55024:2010+A1:2015

⊠ LVD Directive: 2014/35/EU

⊠ EN 62368-1:2014+A11:2017

⊠ RoHS Directive: 2011/65/EU

⊠ EN IEC 63000:2018

⊠ ErP Directive: 2009/125/EC

⊠ (EU) 2019/2021; EN 50564:2011

(“x” = 0~9, a ~ z, A ~ Z, or blank)

⊠ EN 61000-3-3:2013+A1: 2019 ⊠ EN 55035:2017+A11:2020

Year to begin affixing CE marking: 2022.

Page 10

Polski

Acer America Corporation

333 West San Carlos St., Suite 1500

San Jose, CA 95110, U. S. A.

Tel: 254-298-4000

Fax: 254-298-4147

www.acer.com

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

The following local Manufacturer / Importer is responsible for this declaration:

Product: LCD Monitor Model Number: QG240Y SKU Number: QG240Y xxxxxxxx

Name of Responsible Party: Acer America Corporation Address of Responsible Party: 333 West San Carlos St.,

Contact Person: Acer Representative Phone No.: 254-298-4000 Fax No.: 254-298-4147

(“x” = 0~9, a ~ z, A ~ Z, or blank)

Suite 1500 San Jose, CA 95110, U. S. A.

Page 11

Polski

PolskiPolski

RU Jan / Manager Acer Incorporated (New Taipei City)

Sep. 30, 2022

Date

EU Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221

And,

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20044 Arese (MI), Italy Tel: +39-02-939-921, Fax: +39-02 9399-2913 www.acer.it

Product: LCD Monitor Trade Name: acer Model Number: QG270 SKU Number: QG270 xxxxxxxx

⊠ EMC Directive: 2014/30/EU

⊠ EN 55032:2015+AC:2016 Class B ⊠ EN 61000-3-2:2014 Class D ⊠ EN 55024:2010+A1:2015

⊠ LVD Directive: 2014/35/EU

⊠ EN 62368-1:2014+A11:2017

⊠ RoHS Directive: 2011/65/EU

⊠ EN IEC 63000:2018

⊠ ErP Directive: 2009/125/EC

⊠ (EU) 2019/2021; EN 50564:2011

(“x” = 0~9, a ~ z, A ~ Z, or blank)

⊠ EN 61000-3-3:2013+A1: 2019 ⊠ EN 55035:2017+A11:2020

Year to begin affixing CE marking: 2022.

Page 12

Polski

Acer America Corporation

333 West San Carlos St., Suite 1500

San Jose, CA 95110, U. S. A.

Tel: 254-298-4000

Fax: 254-298-4147

www.acer.com

Federal Communications Commission

Declaration of Conformity

The following local Manufacturer / Importer is responsible for this declaration:

Product: LCD Monitor Model Number: QG270 SKU Number: QG270 xxxxxxxx

Name of Responsible Party: Acer America Corporation Address of Responsible Party: 333 West San Carlos St.,

Contact Person: Acer Representative Phone No.: 254-298-4000 Fax No.: 254-298-4147

(“x” = 0~9, a ~ z, A ~ Z, or blank)

Suite 1500 San Jose, CA 95110, U. S. A.

xii

Page 13

Polski

PolskiPolski

Informacje dotyczące bezpieczeństwa i wygody użytkownika iii

Instrukcje bezpieczeństwa iii Uwagi dotyczące monitorów LCD iii Czyszczenie monitora iii

Dostępność iii Bezpieczne słuchanie iii Ostrzeżenia iv Korzystanie z zasilania elektrycznego iv Obsługa techniczna urządzenia iv

Warunki pracy potencjalnie zagrażające eksplozją v Dodatkowe informacje dotyczące bezpieczeństwa v Informacje dotyczące recyklingu urządzeń

informatycznych v Zalecenia dotyczące utylizacji vi Oświadczenie o jakości wyświetlania pikseli

wyświetlacza LCD vi Porady oraz informacje o wygodzie użytkowania vi

Określanie swej strefy komfortu vii

Jak dbać o swój wzrok vii

Rozwijanie dobrych nawyków pracy vii

ZAWARTOŚĆ OPAKOWANIA 1

Montaż monitora na podstawie 2 REGULACJA POZYCJI EKRANU 3 PODŁĄCZENIE PRZEWODU ZASILAJĄCEGO 4 Podłączanie zasilacza i przewodu zasilającego prądu

zmiennego 4 OSZCZĘDZANIE ENERGII 4

Kanał wyświetlania danych (DDC) 5

20-pinowy kabel sygnałowy kolorowego wyświetlacza 5 19-pinowy kabel sygnałowy kolorowego wyświetlacza 6

TABELA STANDARDOWEGO TAKTOWANIA 7 Podłączanie monitora do komputera 8 Zewnętrzne elementy sterowania 9

Spis treści

xiii

Page 14

Polski

Korzystanie z menu Skrót 10 Główne menu 12

Strona funkcji 12

ROZWIĄZYWANIE PROBLEMÓW 20

Tryb HDMI/VGA (opcjonalnie)

xiv

Page 15

Polski

PolskiPolski

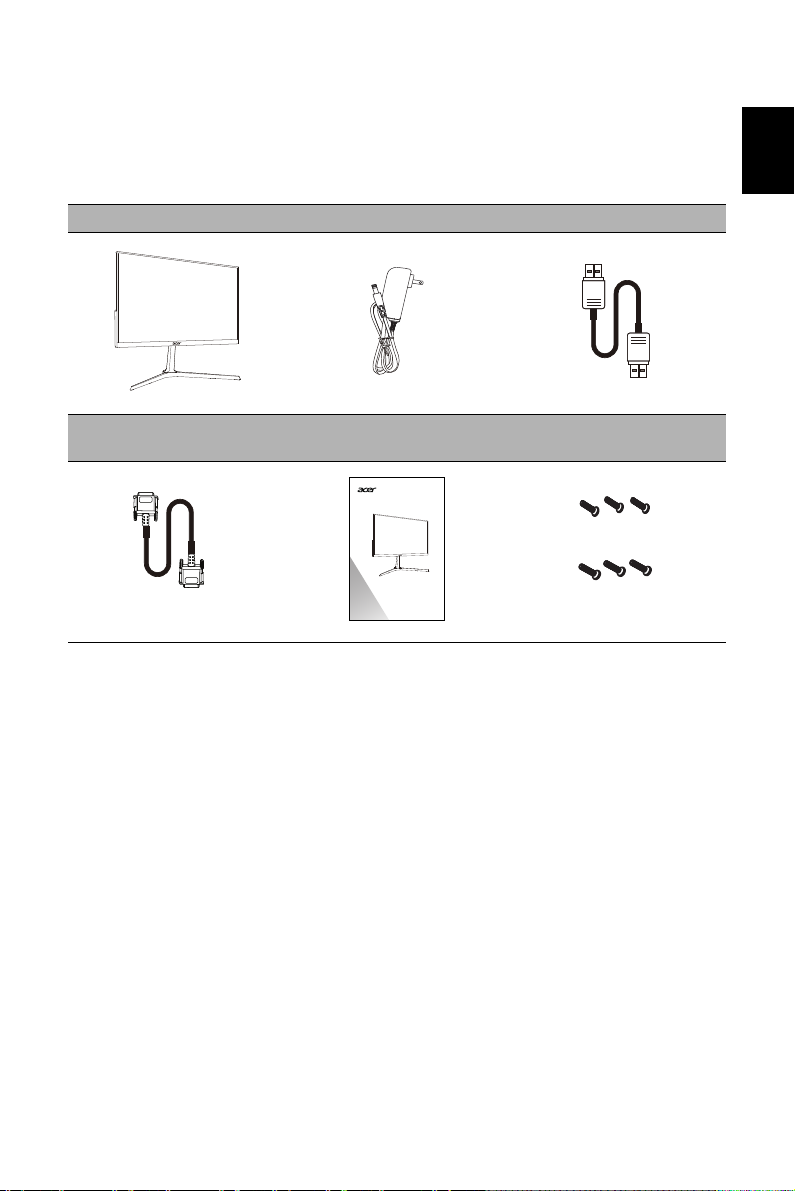

ZAWARTOŚĆ OPAKOWANIA

Należy sprawdzić, czy wymienione poniżej części znajdują się w opakowaniu, oraz zachować opakowanie na wypadek transportu monitora w przyszłości

Monitor LCD Zasilacz Kabel HDMI (opcjonalnie)

HDMI

Kabel VGA (opcjonalnie)

Skrócona instrukcja

uruchamiania

LCD Monitor NITRO QG0 Series-QG240Y /QG270

USER GUIDE

śruby

M4*10 x3

M4*14 x3

Page 16

Polski

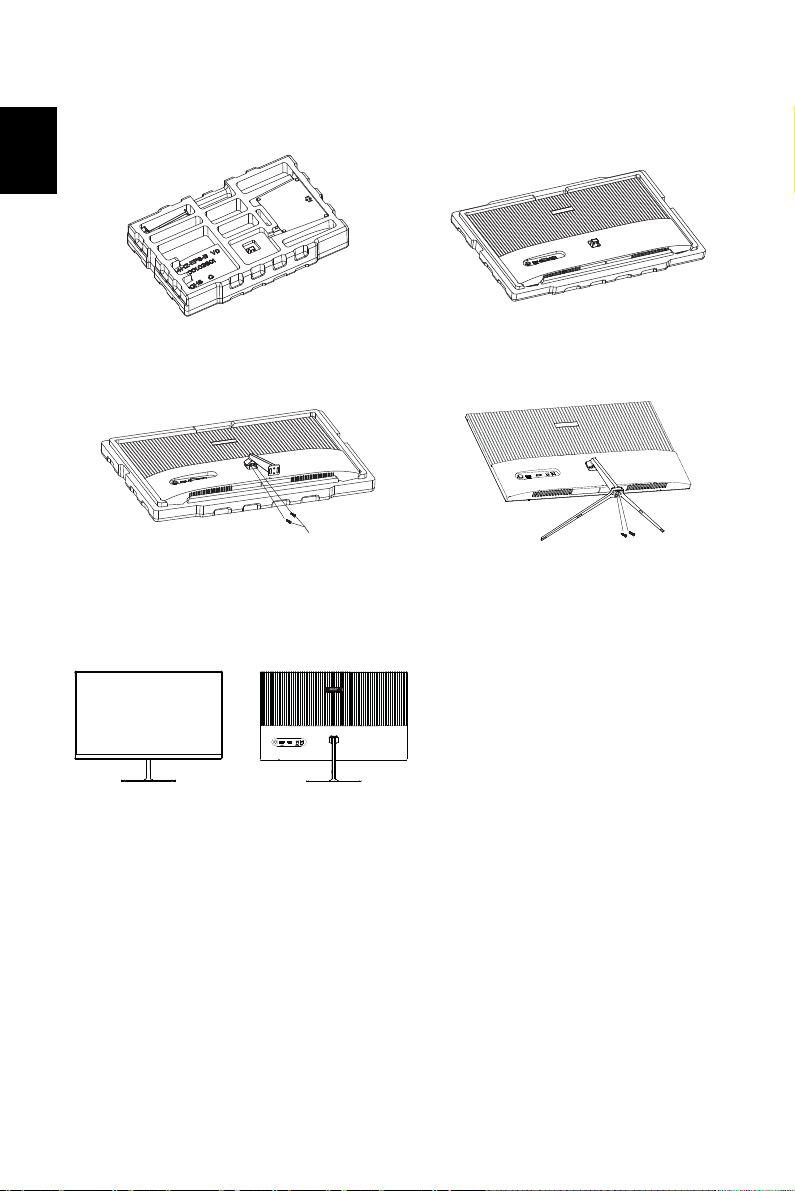

Montaż monitora na podstawie

1. Otworzyć pudełko. Wyjmij styropian i akcesoria.

śruby M4*10

3. Wyjmij uchwyt i umieść na stojaku urządzenia, a następnie przymocuj przy użyciu dwóch śrub.

5. Odwrócić monitor LCD, aby stał w pozycji pionowej na pulpicie, na którym będzie używany. (Uwaga: Nigdy NIE naciskać na ekran, aby nie doprowadzić do jego uszkodzenia.)

2. Usuń górny styropian i torbę zabezpieczającą monitor.

śruby M4*14

4. Wyjmij podstawę, wyrównaj ją z dolną częścią stojaka i przykręć dwiema śrubami.

Page 17

Polski

PolskiPolski

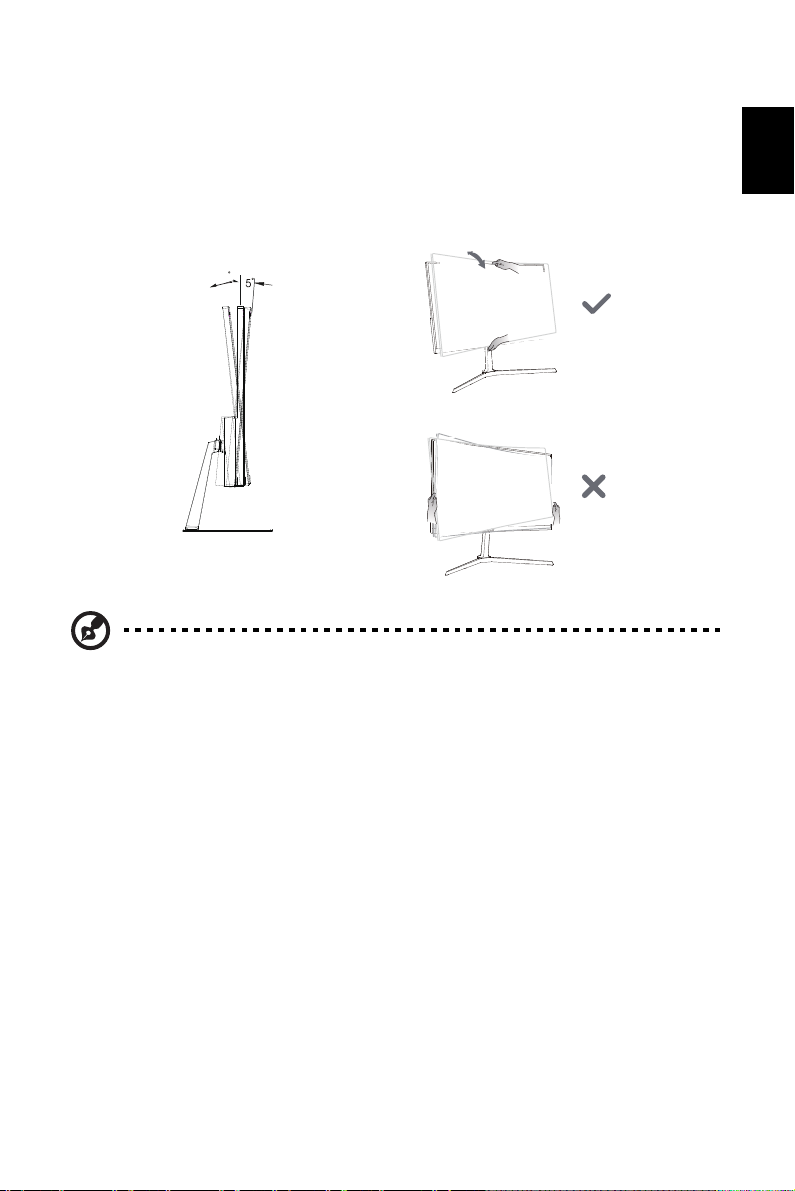

REGULACJA POZYCJI EKRANU

Aby zoptymalizować pozycję wyświetlania, można dostosować pochylenie monitora, chwytając jego krawędzie dwoma rękoma. Monitor można odchylić w górę o 15 stopni lub w dół o 5 stopni.

Pochylenie

Uwaga: NIE naciskać na ekran palcami.

NIE pochylać monitora, chwytając jego lewy lub prawy narożnik.

Page 18

Polski

PODŁĄCZENIE PRZEWODU ZASILAJĄCEGO

• Monitor ten jest wyposażony w uniwersalny zasilacz, umożliwiający zasilanie prądem zmiennym 100/120V lub 220/240V. Nie są potrzebne żadne regulacje użytkownika.

Podłączanie zasilacza i przewodu zasilającego prądu zmiennego

• Upewnij się najpierw, czy używany przewód zasilający, jest odpowiedni dla danego regionu.

• Monitor ten jest wyposażony w uniwersalny zasilacz, umożliwiający zasilanie prądem zmiennym 100/120 V lub 220/240V. Nie są potrzebne żadne regulacje użytkownika.

•Podłączyć jeden koniec przewodu zasilającego prądu zmiennego do zasilacza, a drugi koniec do gniazda sieciowego.

• W przypadku urządzeń zasilanych prądem zmiennym 120V:

•Użyj zestawu przewodów zgodnych z UL, kabla typu SVT oraz wtyczki 10A/ 125V.

• W przypadku urządzeń zasilanych prądem zmiennym 220/240V:

• Uzyj zestawu przewodów zawierających przewód H05VV-F oraz wtyczkę 10A, 250V. Zestaw przewodów powinien posiadać odpowiednie atesty bezpieczeństwa dla kraju, w którym urządzenie będzie instalowane.

OSZCZĘDZANIE ENERGII

Stan oszczędzania energii będzie się utrzymywał do momentu otrzymania sygnału od karty graficznej lub naciśnięcia klawiatury lub poruszenia myszy. Czas przywrócenia ze stanu Wyłączona aktywność do stanu Włączony, zajmuje około 3 sekund.

Stan Światło diody LED

Wyłączony Niebieski

Oszczędzanie

energii

Czerwone

Page 19

Polski

PolskiPolski

Kanał wyświetlania danych (DDC)

Aby ułatwić instalację, monitor jest kompatybilny ze standardem Plug and Play sys system obsługuje protokół DDC. Protokół DDC (Kanał wyświetlania danych) to protokół komunikacyjny, dzięki któremu monitor automatycznie informuje system hosta o swoich możliwościach, przykładowo o obsługiwanych rozdzielczościach oraz o taktowaniu sygnału. Monitor ten obsługuje standard DDC2B.

temu, jeśli

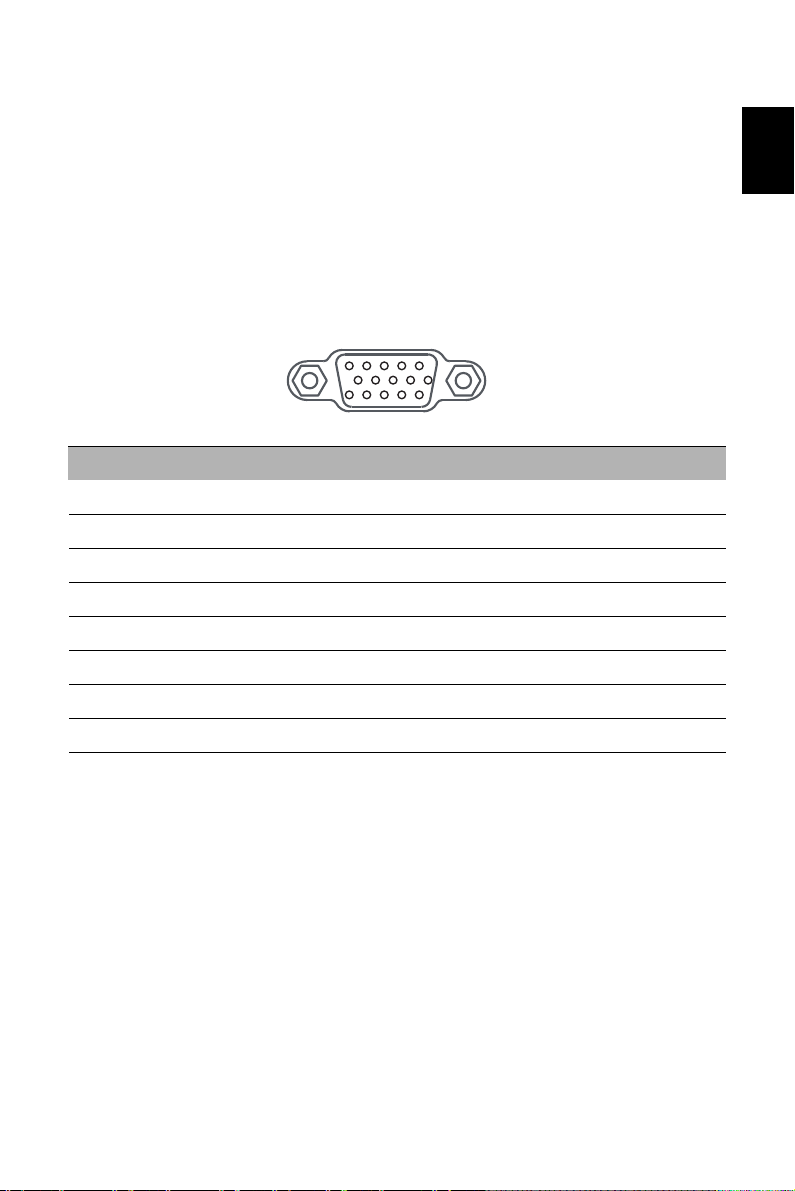

15-pinowy kabel sygnałowy kolorowego wyświetlacza

NR STYKU OPIS NR STYKU OPIS

RED

BLUE

VGA_DET

7 GND 8 GND

VGA5V

GND

HSYNC

DDC_SCL-P

10 GND

GREEN

GND

DDC_SDA

VSYNC

Page 20

Polski

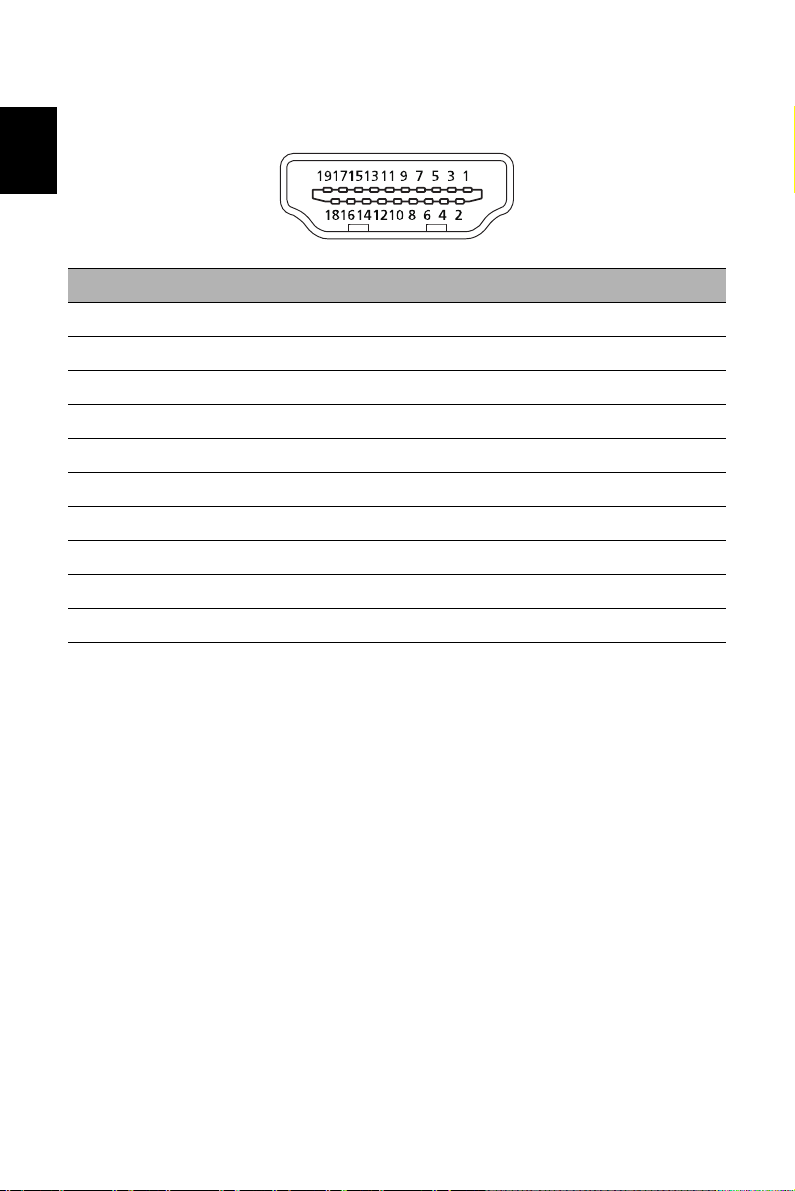

19-pinowy kabel sygnałowy kolorowego wyświetlacza

NR STYKU

1 DANE2- 2 GND 3 DANE2+ 4 DANE15 GND 6 DANE1+ 7 DANE0- 8 GND

9 DANE0+ 10 DCLK11 GND 12 DCLK+ 13 NC 14 NC 15 HDMI_SCL 16 HDMI_SDA 17 HDMI_DET 18 HDMI15V 19 HDMI_HPD

OPIS

NR STYKU

OPIS

Page 21

Polski

PolskiPolski

TABELA STANDARDOWEGO TAKTOWANIA

Tryb Rozdzielczość

640 x 480 60 Hz

VGA

MAC 640 x 480 66,66 Hz

VESA 720 x 400 70 Hz

SVGA

MAC 832 x 624 74,55 Hz

XGA

MAC 1152 x 870 75 Hz

VESA

SXGA

VESA 1280 x 720 60 Hz

WXGA 1280 x 800 60 Hz

WXGA+ 1440 x 900 60 Hz

WSXGA+ 1680 x 1050 60 Hz

FHD

640 x 480 72 Hz 640 x 480 75 Hz

800 x 600 56 Hz 800 x 600 60 Hz 800 x 600 72 Hz 800 x 600 75 Hz

1024 x 768 60 Hz 1024 x 768 70 Hz 1024 x 768 75 Hz

1152 x 864 75 Hz

1280 x 960 60 Hz 1280 x 1024 60 Hz 1280 x 1024 75 Hz

1920 x 1080 60 Hz 1920 x 1080 1920 x 1080

75 Hz 100 Hz

Page 22

Polski

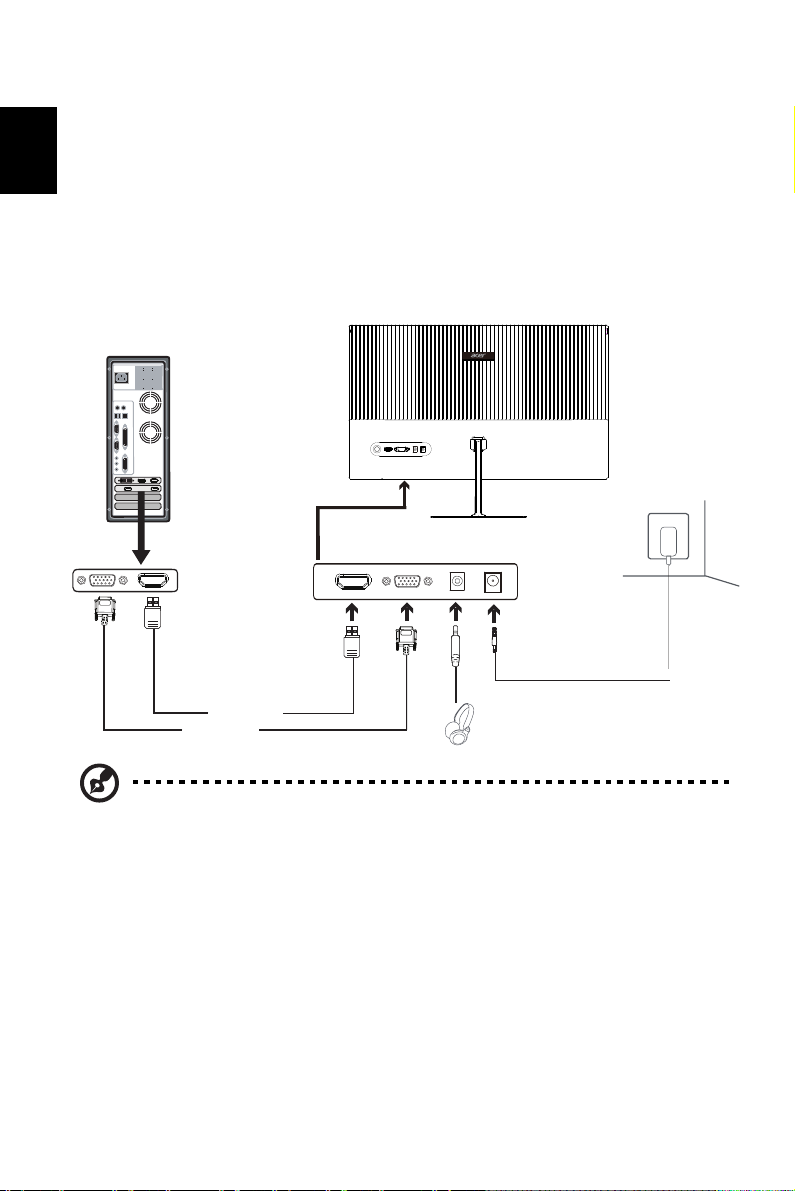

Podłączanie monitora do komputera

1. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony.

2. Podłącz kabel VGA (tylko modele z wejściem VGA) a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłą

3. Podłącz kabel HDMI (tylko modele z wejściem HDMI) a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć kabel HDMI do komputera.

4. Podłączyć przewody zasilające komputera i monitora do znajdującego się

w pobliżu gniazdka elektrycznego.

czyć kabel VGA do komputera.

AUDIO DCHDMI VGA

VGAAUDIO

HDMI

Kabel HDMI

Kabel VGA

DC IN

Zasilacz

Uwaga: 1. Funkcja wyjścia audio jest dostępna w zależności od modelu. Więcej

informacji można znaleźć w Podręczniku użytkownika.

2. VGA: 1920 x 1080 z obsługą częstotliwości 1920 x 1080 z obsługą częstotliwośc

HDMI:

60Hz. i 100 Hz.

Page 23

Polski

PolskiPolski

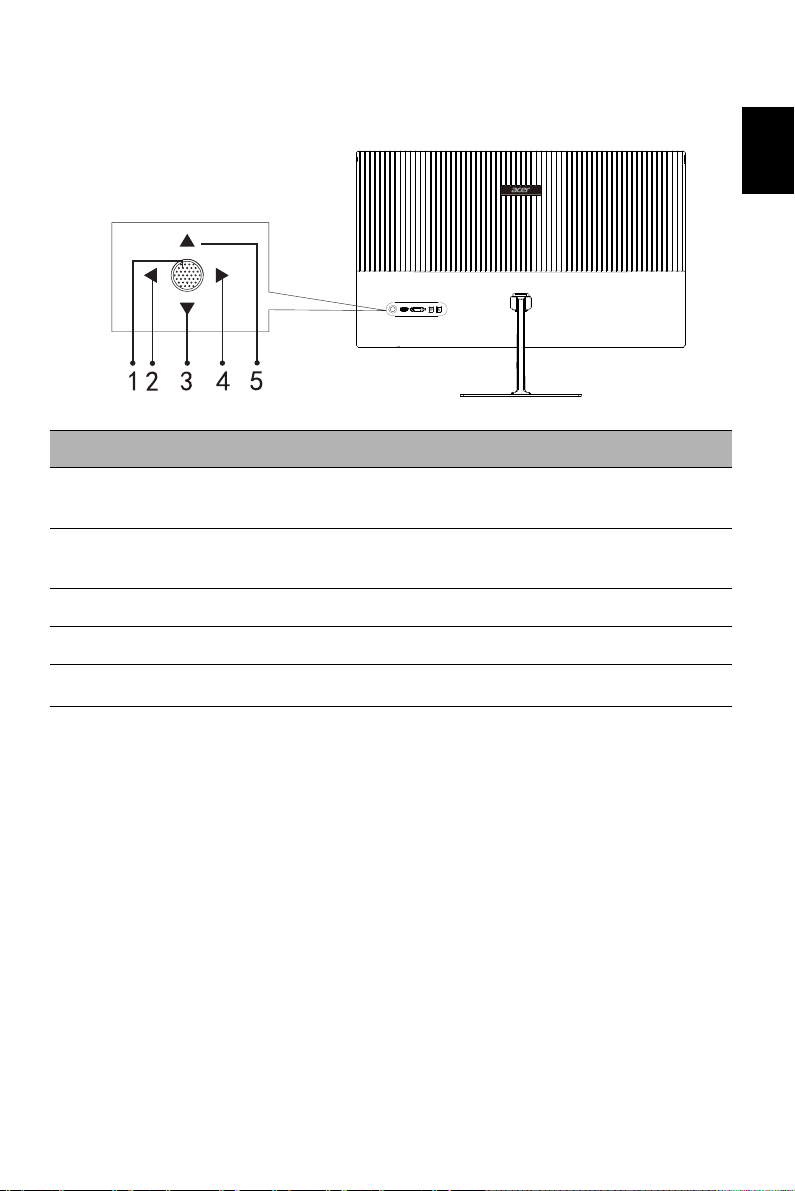

Zewnętrzne elementy sterowania

AUDIO DCHDMI VGA

Nr. Element Opis

Przycisk

Zasilanie

Klawisz Wyjścia/

Lewy

3 Przycisk W dół

4 Przycisk Menu

5 Przycisk W górę

FreeSync (Tylko HDMI): Umo

żliwia dynamiczne dostosowanie częstotliwości odświeżania w źródle sygnału graficznego obsługującego funkcję FreeSync w zależności od częstotliwości ramek typowych treści w celu wydajnego energetycznie, praktycznie wolnego od zacinania i charakteryzującego się niskim opóźnieniem wyświetlania obrazu.

Włącz zasilanie/ Aby wyłączyć zasilanie, naciśnij i przytrzymaj przez ponad 5 sekund.

Umożliwia wyjście lub powrót do poprzedniego menu.

Przejście w dół w menu.

Przejście do podmenu.

Przejście w górę w menu.

Page 24

Polski

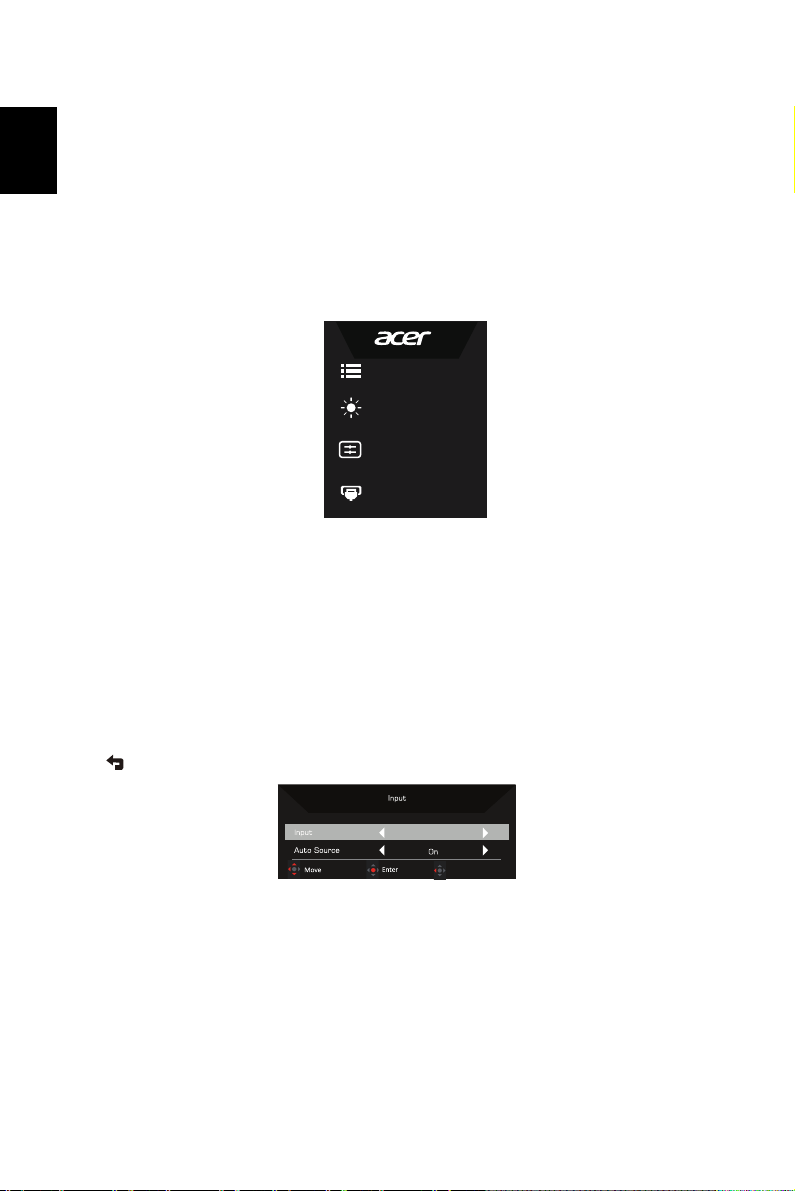

Korzystanie z menu Skrót

HDMI

Exit

Poniższe treści stanowią jedynie ogólny materiał referencyjny. Faktyczne specyfikacje produktów mogą różnić się od przedstawionej. Menu OSD (menu ekranowe) może być używane do regulacji ustawień monitora LCD. Nacisnąć przycisk, aby otworzyć menu OSD. Menu OSD można użyć do regulacji jakości obrazu, pozycji menu OSD i ustawień ogólnych. Informacje na temat ustawień zaawansowanych można znaleźć na następującej stronie:

Strona główna

Mode Standard

Brightness 80

Input

HDMI

A. Główne menu B. Klawisz skrótu 1: Jasność, Głośność, Gamma, Kontrast, Low Blue Light, Over Drive,

VRB

C. Klawisz skrótu 2: Jasność, Głośność, Gamma, Kontrast, Low Blue Light, Over Drive,

VRB

D. Wejście

Wejście

Otwórz funkcję sterowania Wejściem i wybierz źródło wejścia VGA lub HDMI. Po zakończeniu użyj , aby cofnąć się o jeden poziom.

Page 25

Polski

PolskiPolski

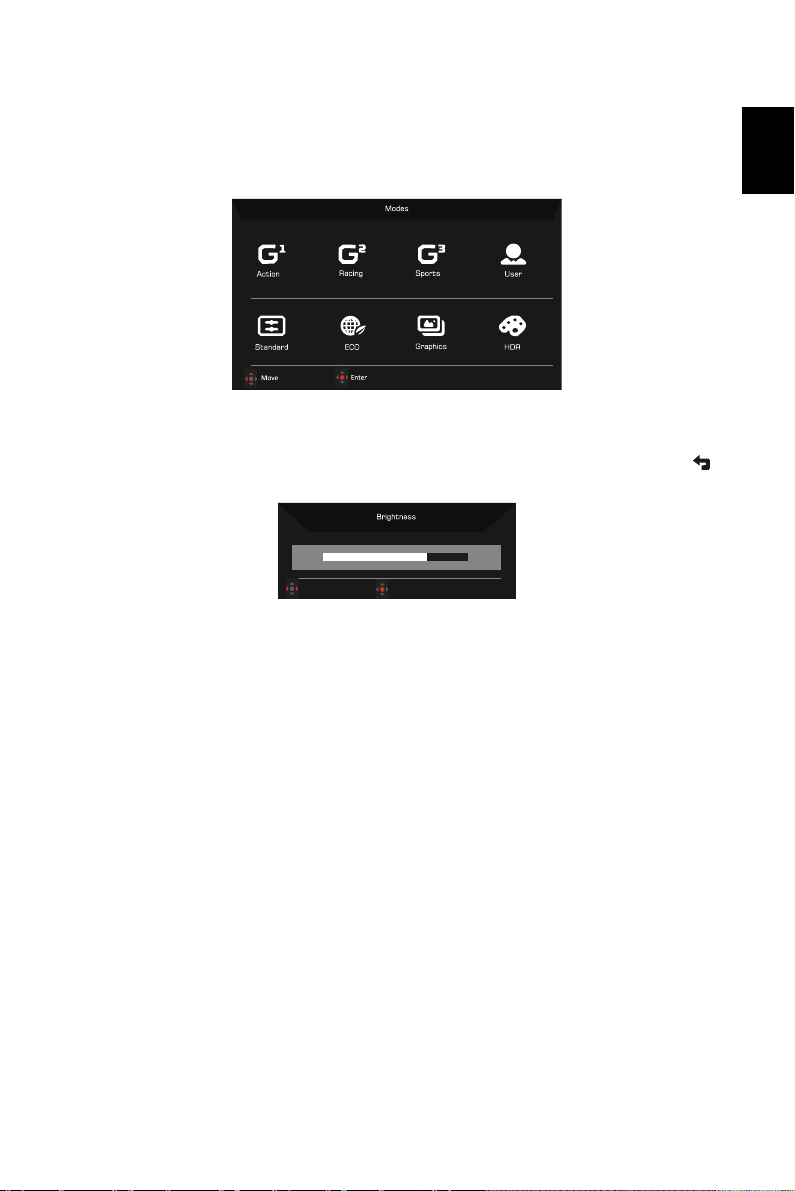

Klawisz skrótu 1 (domyślny: Tryb)

Adjust

Aby wybrać tryb scenariusza (G1, G2, G3), zdefiniowany przez użytkownika profil, który ma zostać użyty, lub tryb scenariusza (Użytkownik, Standardowy, EKO, Grafika, HDR).

Klawisz skrótu 2 (domyślny: Jasność)

Otwórz panel sterowania Jasnością i wybierz ustawienie jasności. Po zakończeniu użyj , aby cofnąć się o jeden poziom.

Page 26

Polski

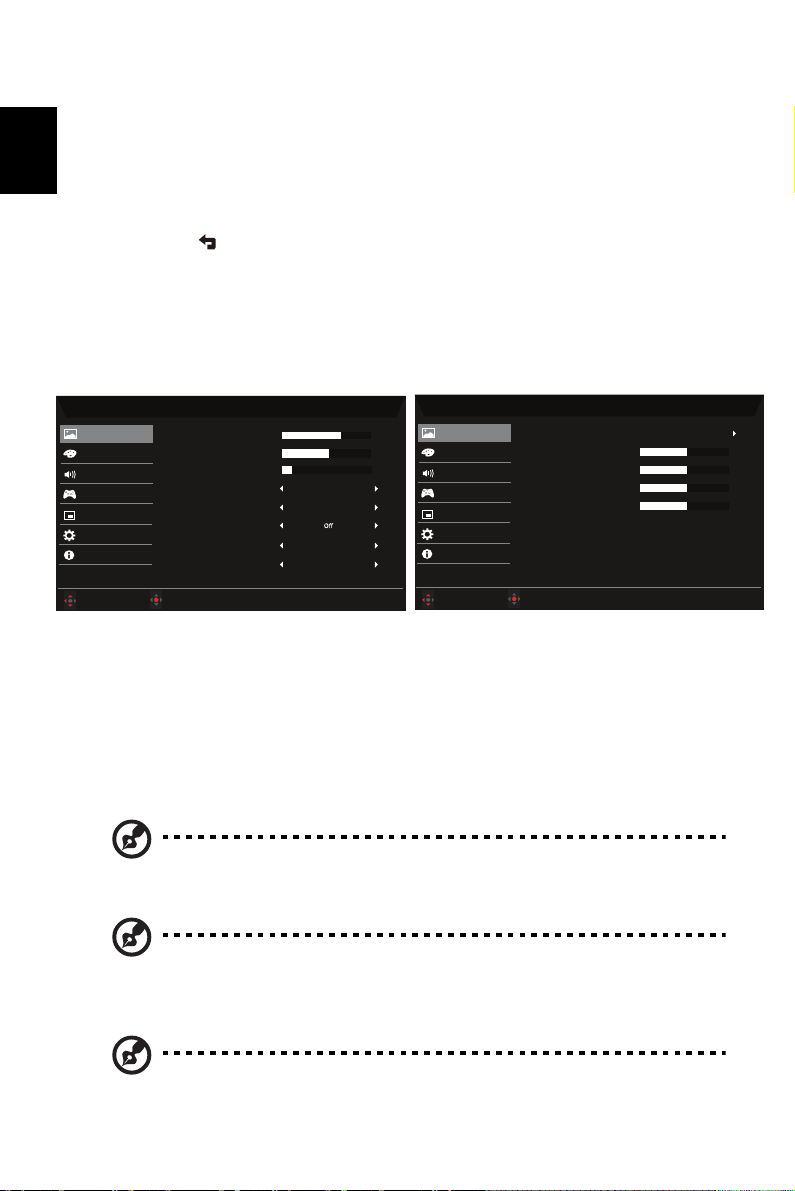

Główne menu

!Ř

Strona funkcji

Otwórz stronę funkcji, aby wybrać funkcje menu i ustawić ustawienia na żądane za pomocą strzałek. Na tej stronie można również wyświetlić informacje na temat systemu monitora. Po zakończeniu użyj , aby cofnąć się o jeden poziom.

1. Nacisnąć przycisk Główne Menu, aby otworzyć menu OSD.

2. Przy użyciu klawiszy kierunkowych w górę lub w dół wybrać Obraz w menu Nastę

pnie nacisnąć klawisz Enter, aby dostosować wybrany elem

Przy użyciu klawisza kierunkowego w lewo lub w prawo dostosować suwakiem skale.

ent.

Obraz


Color

Audio

Gaming

OSD

System

Information

Mode - Standard

Brightness

Contrast

Black Boost

Low Blue Light

ACM

HDR

Super Sharpness

Max Brightness


Color

ﬀ

Audio

Gaming

OSD

System

Information

Auto Config

H.Position

Position

Focus

Clock

Mode - Standard

OSD.

Move

Enter

Move

Enter

1. Naciśnij klawisz MENU, aby otworzyć menu OSD.

2. Przy użyciu przycisku wybierz Obraz w menu OSD. Następnie przejdź do ustawienia, które chcesz zmienić.

3. Przy użyciu przycisk

ustaw zakres wartości na suwaku.

4. Otworzyć stronę Obraz, aby dostosować Jasność, Kontrast, Wzmocn. czerni, Low Blue Light, ACM, HDR i Super ostrość.

5. Jasność: Dostosowuje jasność od 0 do 100.

Uwaga: Dostosowuje balans pomiędzy odcieniami jasnymi i ciemnymi.

6. Kontrast: Dostosowuje kontrast od 0 do 100.

Uwaga: Ustawia różnicę pomiędzy jasnymi i ciemnymi obszarami.

7. Wzmocn. czerni: Powoduje to zwiększenie amplitudy poziomów ciemnych kolorów na monitorze – cze

rń będzie mniej czarna. Im wyższy poziom, tym większe wzmocnienie.

Uwaga: Jeśli obraz jest zbyt jasny lub ma kilka zacienionych obszarów,

dostosowanie tego ustawienia nie spowoduje znaczących zmian na obrazie.

Page 27

Polski

PolskiPolski

8. Low Blue Light: Użyj filtra niebieskiego światło, aby chronić swoje oczy, dostosowując jego poziom —

9. ACM: Włączanie lub wyłączanie opcji ACM. Opcja jest domyślnie wyłączona.

10. HDR: Może sterować (wył. / Autom.), domyślna wartość to wyłączona, ustawienie spowoduje automatyczne

Poziom 1, Poziom 2, Poziom 3 lub Poziom 4.

Uwaga: Niższy poziom pozwala na przepuszczenie większej ilości światła

niebieskiego, dlatego w celu uzyskania najlepszej ochrony należy wybrać wyższy — poziom 4 zapewnia najwyższą ochronę.

Autom.

wykrywanie i obsługę sygnału HDR.

Uwaga: 1. Gdy ustawienie HDR = Autom., tryby zostają automatycznie

11. Technologia Superostrość pozwala na symulowanie obrazów o wysokiej rozdzielczości przez zwiększenie gęstości pikselowej oryginalnego źródła. Powoduje to że obrazy są bardziej ostre i przejrzyste.

12. Maksymalna jasność: Domyślnie jest wyłączona.

Uwaga: Ze względów środowiskowych domyślna jasność wyświetlacza jest

13. Auto Config: Press this button to activate the Auto Adjustment function. The Auto

adjustment function is used to set the HPos, VPos, Clock and Focus. (Only available on

VGA port.)

14. H. Position: Adjust the horizontal position of the picture.

15. V. Position: Adjust the vertical position

16. Focus: Adjust clk phase to ADC.

17. Clock: Adjust ADC Clock Fast Lock.

ustawione na „HDR”.

2. Gdy ustawienie HDR = Autom., niektóre parametry: Funkcji (ACM, Gamma, Kontrast, Low Blue Light, Wzmocn. czerni…) są wyszar

zone i wyłączone, a w przypadku

par

ametrów, które można dostosować, „Tryby” nie przejdą do

„Użytkownik”.

3. Ponieważ konsola Xbox nie obsługuje obecnie HDR w rozdzielczości FHD, funkcji HDR nie można włączyć połączenia z Xbox.

niska. Można ją dostosować do swoich preferencji, wykonując następujące kroki: Krok 1: Przejdź do menu OSD > Obraz > Maksymalna jasność i

przełącz na Wł., aby zwiększyć jasność.

Krok 2: Po włączeniu funkcji Maksymalna jasność dostosuj wartość

jasności do swoich preferencji w zakresie 0-100.

of the picture.

zmiany innych

Trybu

podczas

Page 28

Polski

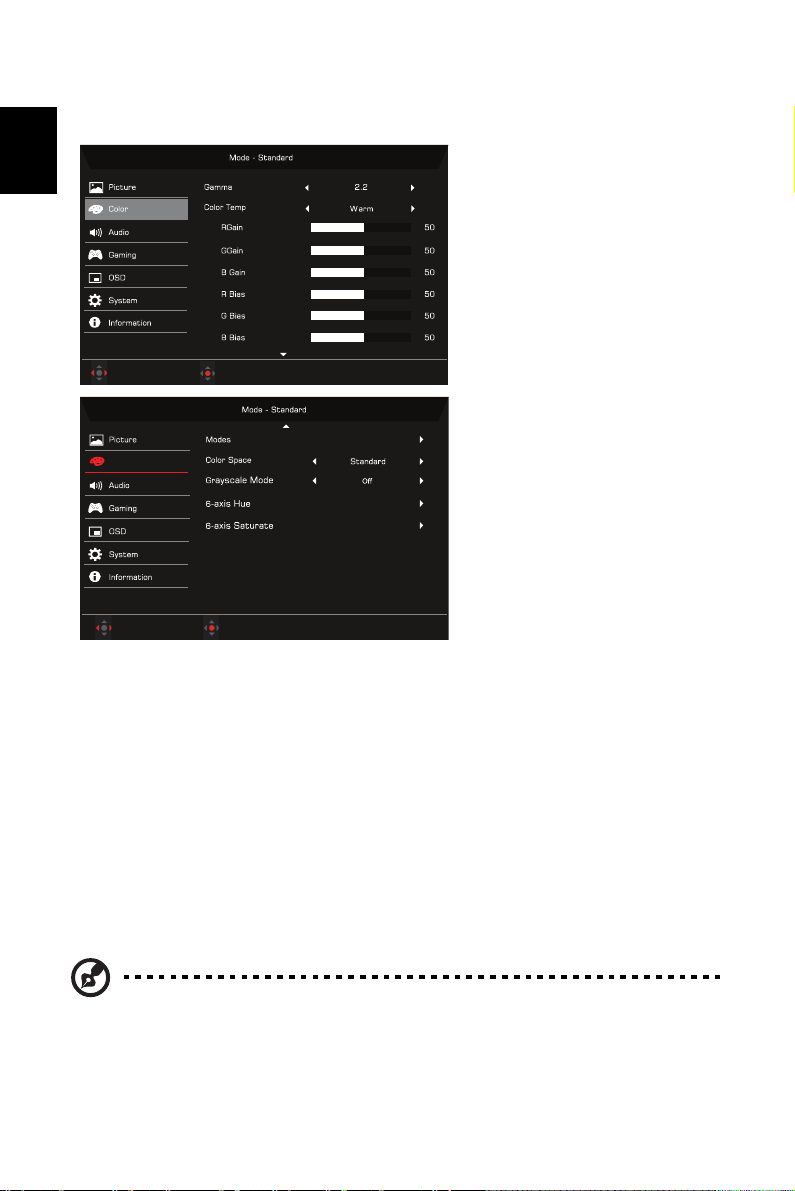

Kolor

Adjust

Color

!Ř

Adjust

1. Naciśnij klawisz MENU, aby otworzyć menu OSD.

2. Przy użyciu przycisku wybierz Kolor w menu OSD. Następnie przejdź do ustawienia, które chcesz zmienić.

3. Przy użyciu przycisku wybierz ustawienie.

4. Tryb Gamma umożliwia dostosowanie tonacji luminancji. Wartość domyślna to 2,2 (wartość standardowa dla systemu Windows).

5. Temp. koloru: Ustawienie domyślne to Ciepłe. Można wybrać spośród ustawień Normalny, Użytkownik, Nieb. światło, Chłodne i Ciepłe.

6. Tryby: Wybrać preferowany tryb spośród następujących: Akcja, Wyścigi, Sport, Użytkownik, Standardowy, EKO, Grafika i HDR.

7. Przestrzeń koloru: Można wybrać ustawienia Standardowe, SMPTE-C, DCI, EBU, HDR, Rec.709 lub sRGB.

Uwaga: 1. Gdy wybrano przestrzeń koloru „HDR”, to Tryby zostają ustawione na

„HDR” automatycznie.

2. Jeśli nie wybrano przestrzeni koloru „HDR”, to Tryby zostają ustawione na „Standardowe”.

8. Tryb odc. szar.: Wł. lub Wył. tryb odcieni szarości. Opcja jest domyślnie wyłączona.

Page 29

Polski

PolskiPolski

9. 6-osiowa barwa: Umożliwia dostosowanie barw czerwona, zielona, niebieska, żółta,

!Ř

Mode - Standard

Normal

Over Drive

AimPoint

Off

Color

Gaming

OSD


System

Information

Audio

OffRefresh Rate Num

Adjust

Off

VRB

!Ř

magenta

i cyjan.

10. Nasyc. 6-osiow: Umożliwia dostosowanie nasycenia kolorów czerwony, zielony, niebieski, ż

ółty, magenta i cyjan.

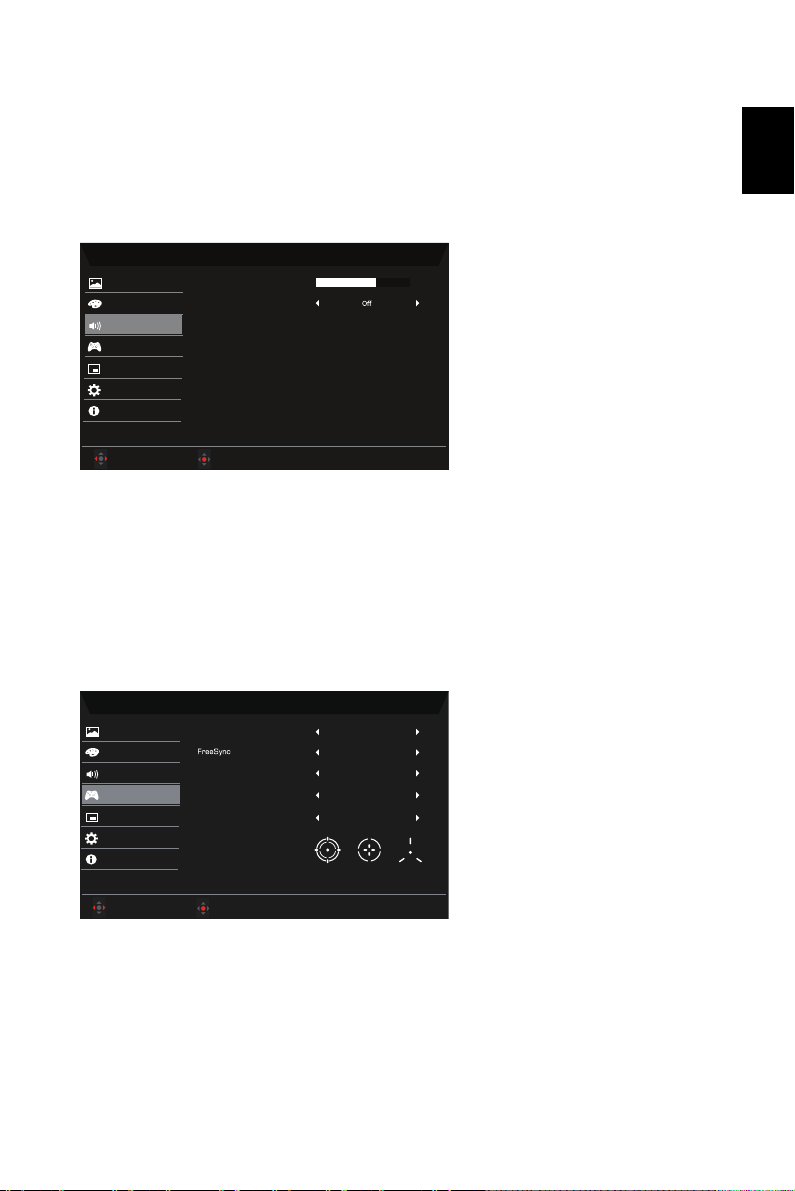

Audio

Mode - Standard


Color

Audio

Gaming

OSD

System

Information

Volume

Mute

Adjust

1. Naciśnij klawisz MENU, aby otworzyć menu OSD.

2. Przy użyciu przycisku wybierz Audio w menu OSD. Następnie przejdź do ustawienia, które chcesz zmienić.

3. Przy użyciu przycisk

wybierz ustawienie.

4. Głośność: Służy do regulacji głośności.

5. Wyciszenie: Wybierz opcję Wł. lub Wył.

Granie

1. Naciśnij klawisz MENU, aby otworzyć menu OSD.

2. Przy użyciu przycisku wybierz Granie w menu OSD. Następnie przejdź do

3. Przy użyciu przycisk

4. Over Drive: Wybierz Wył., Normalny lub Ekstremalny.

ustawienia, które chcesz zmienić.

wybierz ustawienie.

Page 30

Polski

5. FreeSync: Domyślnie wybrana jest wartość

Wł., można wybrać Wył.

Uwaga: 1. Jeśli funkcja FreeSync jest ma wartość „Wł.”, to wybór Over

6. VRB: Aktywacja zapewni bardziej przejrzysty widok obrazu dynamicznego, ustawienie domyślne to Wył.

Uwaga: 1. Funkcja VRB nie będzie obsługiwana po ustawieniu HDR w pozycji „Wł.”

7. Częst. odśwież.: Wyświetla bieżącą częstotliwość odświeżania ekranu.

Drive jest automatycznie ustawiony na „Normalny”.

2. J

eśli funkcja FreeSync jest „WYŁ.”, użytkownik może ustawić Over Drive

na jedno z trzech ustawień: (a) Ekstremalny (b) Normalny

3. HDMI obsługują „FreeSync”.

4. Jeśli funkcja FreeSync jest ustawiona na wartość „Wł.”, ekran może migać podczas użytkowania.

5. Mogą wystąpić następujące sytuacje podczas grania przy włączonej funkcji FreeSync:

•W zależności od typu karty graficznej, ustawień gry i odtwarzania

wideo może wystąpić migotanie ekranu. Spróbuj ustawić tryb FreeSync na „Wył.” lub odwiedź oficjalną stronę internetową firmy AMD, aby uaktualnić sterownik karty graficznej.

•Podczas korzystania z funkcji FreeSync ekran może migotać z

powodu różniącej się częstotliwości wyjściowych karty graficznej.

•W przypadku ustawienia funkcji FreeSync na wartość „Wł.” zmiana

częstotliwości może spowodować „rozrywanie obrazu”. Zaleca się ustawienie wartości FreeSync na „Wył.”, a następnie zmianę rozdzielczości.

lub „Autom.”.

2. Funkcja VRB nie ma wpływu na jasność (Logo, Cel, Komunikat i ikona Wejście).

3. Włączenie funkcji FreeSync spowoduje automatyczne us pozycji „Wył.”.

4. Regulacja opcji Jasność, Low Blue Light i ACM spowoduje automatyczne ustawienie funkcji VRB w pozycji „Wył.”.

5. W przypadku wykrycia taktowania wejściowego mniejszego niż 75 Hz, funkcja VRB zostanie automatycznie ustawiona w pozycji „Wył.” i wyszarzona, co uniemożliwi jej wybór.

6. Jeśli dla funkcji VRB wybrano ustawienie „Normalny” lub „Ekstremalny”, ekran zostanie przyciemniony, aby obraz wyświetlacza był wyraźniejszy.

tawienie VRB w

Uwaga: Jeśli tryb FreeSync jest ustawiony na „Wł.”, można zobaczyć

zmiany Częstotliwości pionowej w menu OSD.

Page 31

Polski

PolskiPolski

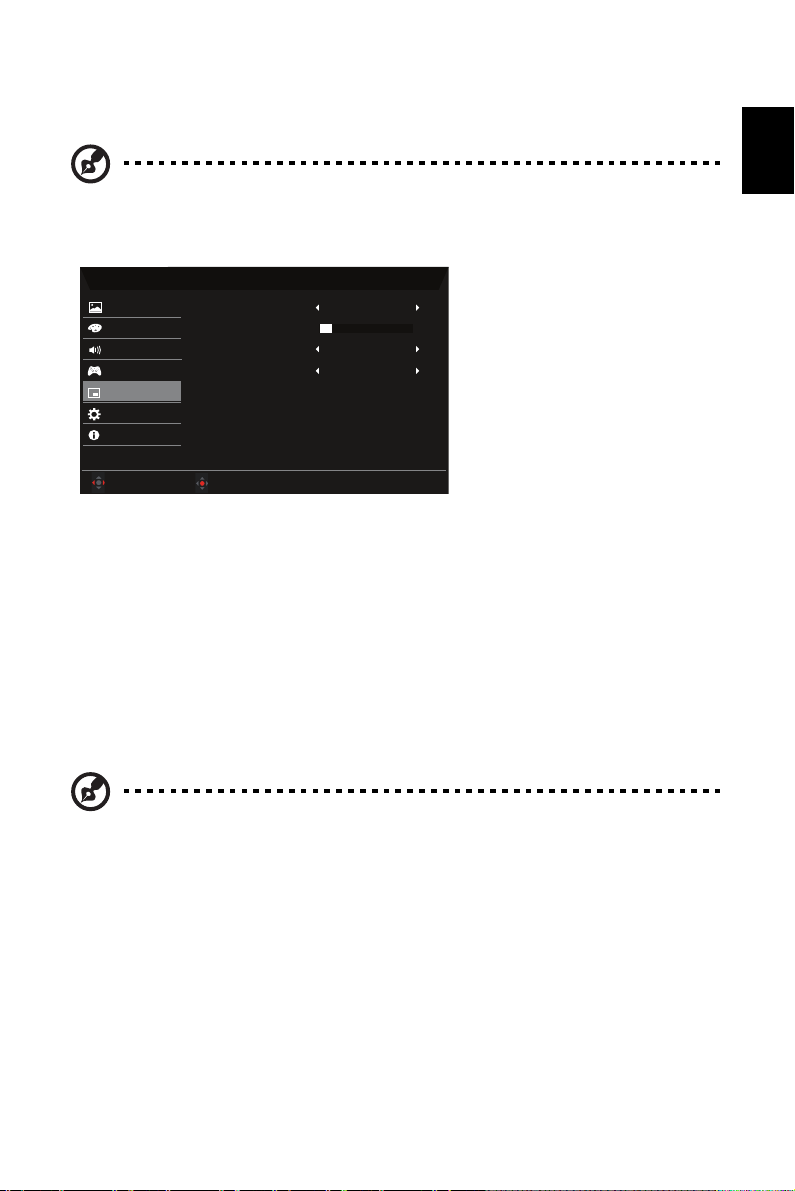

8. Cel: Wyświetla Cel na ekranie w przypadku strzelanek.

Mode - Standard

EnglishLanguage

OSD Timeout

Transparency

OSD

Lock

Color

Gaming

OSD


System

Information

Audio

Adjust

Off

!Ř

Uwaga: Funkcja Cel nie jest obsługiwana w trybie PBP.

OSD

1. Naciśnij klawisz MENU, aby otworzyć menu OSD.

2. Przy użyciu przycisku wybierz System w menu OSD. Następnie przejdź do ustawienia, które chcesz zmienić.

3. Przy użyciu przycisku wybierz ustawienie.

4. Język: Ustaw język menu OSD.

5. Wyłączenie OSD: Dostosowuje opóźnienie przed wyłączeniem menu OSD.

6. Przezroczystość: Wybierz Przezroczystość w przypadku użycia trybu gry. Przezroczystość można ustawić na 20%, 40%, 60%, 80% lub Wył.

7. Blokada OSD: Funkcja Blokada OSD używana jest w celu zapobieżenia przypadkowemu naciśnięciu przycisku OSD.

Uwaga: 1. OSD zablokowane:

Ustawić opcję „Blokada OSD” na „Wł.” w menu OSD i nacisnąć „Enter". Na środku ekranu zostanie wyświetlony komunikat „OSD zablokowane” i dioda LED zacznie migać na niebiesko. Komunikat „OSD zablokowane” będzie wyświetlany każdorazowo po naciśnięciu dowolnego klawisza.

2. OSD odblokowane: Aby odblokować OSD, nacisnąć drugi klawisz OSD i przytrzymać przez 3 sekundy. Na środku ekranu zostanie wyświetlony komunikat „OSD odblokowane” i dioda LED zacznie świecić na niebiesko.

Page 32

Polski

System

Adjust

HDMI

!Ř

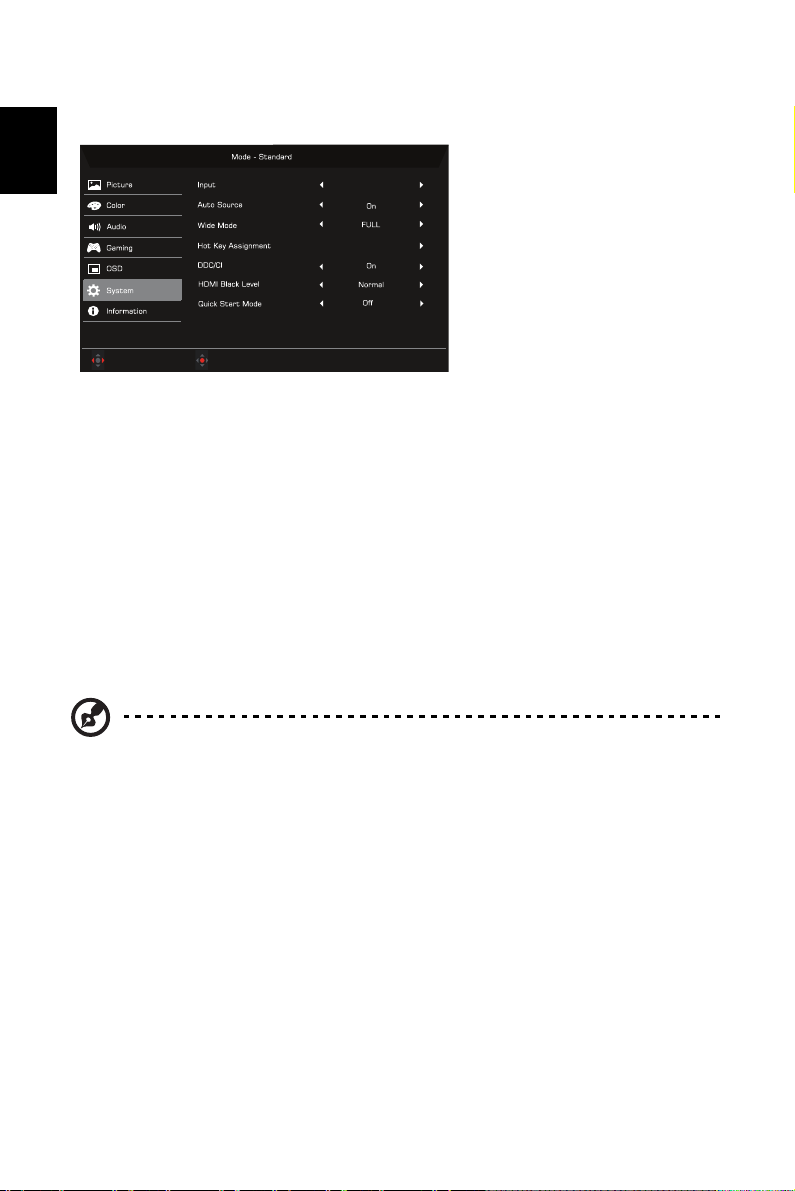

1. Przy użyciu menu systemu można wybierać źródła wejścia sygnału i inne ważne ustawienia.

2. Naciśnij klawisz MENU, aby otworzyć menu OSD.

3. Przy użyciu przycisku wybierz OSD w menu OSD. Następnie przejdź do ustawienia, które chcesz zmienić.

4. Przy użyciu przycisku wybierz ustawienie.

5. Wejście: Wybierz źródło wejścia HDMI lub VGA.

6. Auto źródło: Powoduje automatyczne wyszukiwanie dostępnych źródeł wejściowych.

7. Tryb szeroki: Można wybrać używane proporcje ekranu. Te opcje to Proporcje i Pełny.

8. Przypis. przyc. skrótu: Wybierz funkcję Przyc. skrótu 1 lub Przyc. skrótu 2.

9. DDC/CI: Umożliwia ustawianie parametrów pracy monitora za pomocą oprogramowania w komputerze.

Uwaga: Dzięki interfejsowi DDC/CI (ang. Display Data Channel/Command Interface)

parametry pracy monitora można przesyłać do oprogramowania.

10. Poz. czarn. HDMI: Umożliwia wybór poziomu czarnego koloru w opcji źródło HDMI.

11. Tryb szyb. uruch: Wybierz opcję Wył. lub Wł. Opcja jest domyślnie „Wył.”. Włączanie przyspieszanie prędkości rozruchu.

Page 33

Polski

PolskiPolski

Informacje o produkcie

!Ř

Mode - U

ser

Color

Gaming

OSD

System

Game Mode: Action

Game Mode: Racing

Game Mode: Sports


Information

Save Settings to...

Adjust

!Ř

95 85

Adjust

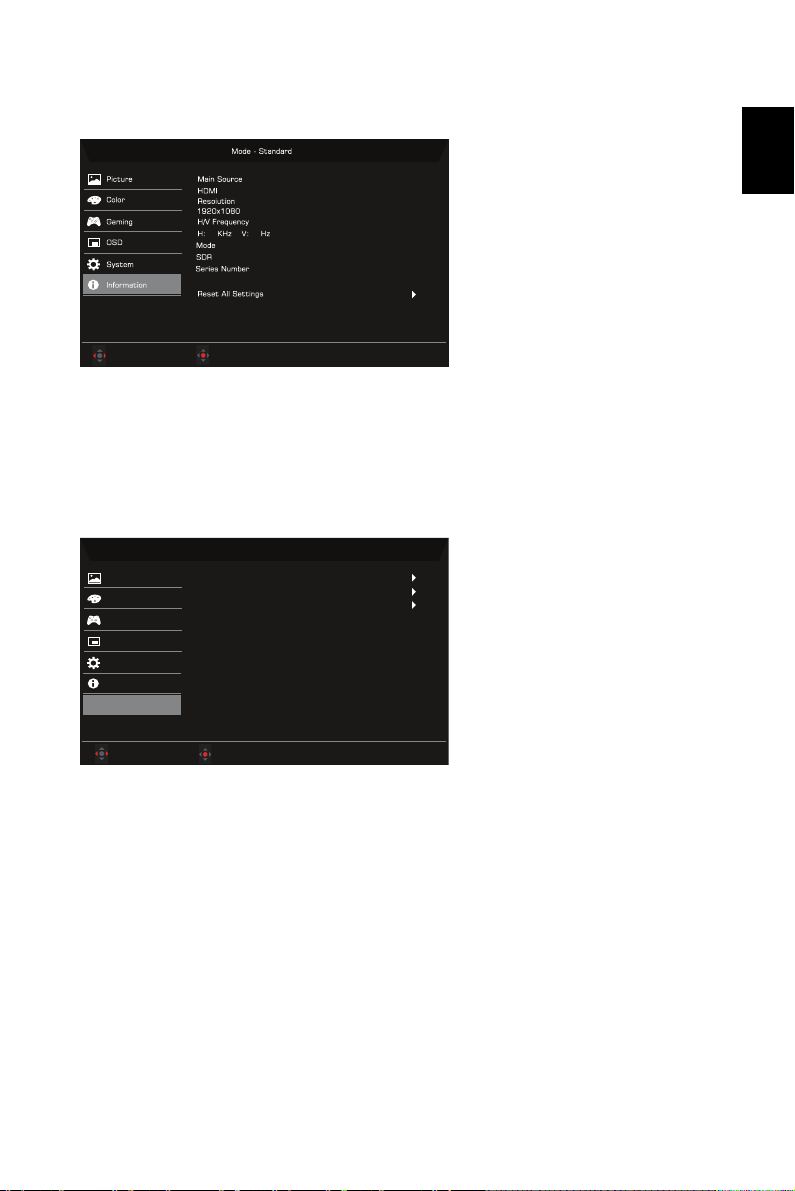

1. Naciśnij klawisz MENU, aby otworzyć menu OSD.

2. Za pomocą klawiszy wybierz pozycję Informacje, aby wyświetlić podstawowe informacje na temat monitora i bieżącego wejścia.

3. Resetuj wszyst. ustaw.: Resetuje wszystkie ustawienia do fabrycznych ustawie domyślnyc

Zapisz ustawienia w...(Tylko tryb Użytkownik)

1. Naciśnij klawisz MENU, aby otworzyć menu OSD.

2. Przy użyciu przycisku wybierz „Zapisz ustawienia w...” w menu OSD. Wybierz preferowany tryb.

3. Zapisz ustawienia w trybie Gra: Do wyboru dostępne są trzy profile zdefiniow uży

tkownika (Akcja, Wyścigi i Sport). Zapisać personalizowane ustawienia w tr

aby je

zastosować automatycznie po wybraniu ich w przyszłości.

ane przez

ybie Gry,

Page 34

Polski

ROZWIĄZYWANIE PROBLEMÓW

Informacje o produkcie w związku z etykietą energetyczną UE

QG240Y QG270

Przed wysłaniem monitora LCD do serwisu należy rozwiązywania problemów, aby sprawdzić, czy problem można rozwiązać samodzielnie.

zapoznać się z poniższą listą

Tryb HDMI/VGA (opcjonalnie)

Problemy Aktualny stan Rozwiązanie

Brak obrazu Niebieski Przy użyciu menu OSD ustaw

maksymalne wartości jasności i kontrastu lub zresetuj te opcje do ustawień domyślnych.

Czerwone Sprawdzić, czy kabel sygnału jest

Wyłączona dioda LED Sprawdź przełącznik zasilania.

podłączony prawidłowo poprzez jego odłączenie i ponowne podłączenie. Sprawdzić, czy komputer działa prawidłowo lub czy jest w trybie hibernacji. Aby wybudzić komputer z trybu uśpienia, można kliknąć przycisk myszy lub dotknąć dowolnego przycisku na klawiaturze.

Sprawdź, czy przewód zasilający prądu zmiennego został poprawnie podłączony do monitora.
