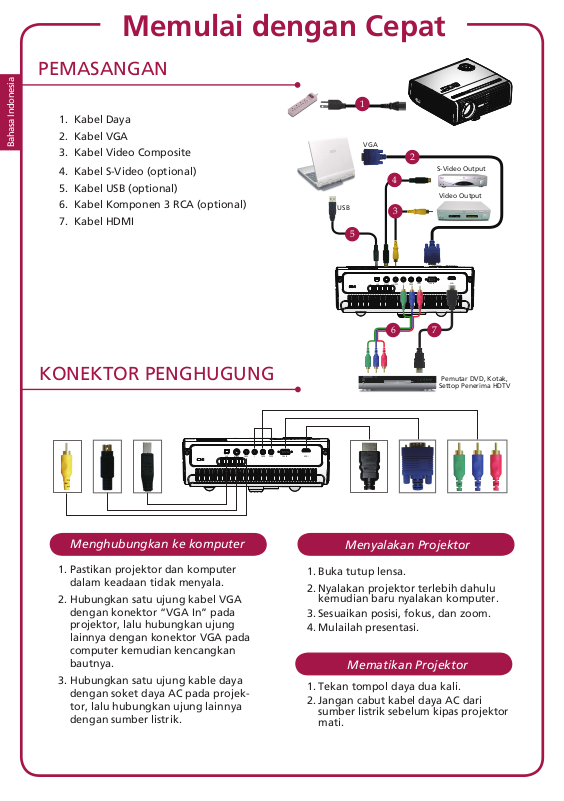

Acer PH530 Quick Start Guide [id]

PEMASANGAN

USB

S-VIDEO

VIDEO

Y

PB/CB

PR/CR

VGA IN HDMI

USB

S-VIDEO

VIDEO

Y

PB/CB

PR/CR

VGA IN

HDMI

1. Kabel Daya

Bahasa Indonesia

2. Kabel VGA

3. Kabel Video Composite

4. Kabel S-Video (optional)

5. Kabel USB (optional)

6. Kabel Komponen 3 RCA (optional)

7. Kabel HDMI

Memulai dengan Cepat

1

VGA

USB

5

2

4

3

6 7

S-Video Output

Video Output

KONEKTOR PENGHUGUNG

Menghubungkan ke komputer

1. Pastikan projektor dan komputer
dalam keadaan tidak menyala.

2. Hubungkan satu ujung kabel VGA
dengan konektor “VGA In” pada
projektor, lalu hubungkan ujung
lainnya dengan konektor VGA pada
computer kemudian kencangkan
bautnya.

3. Hubungkan satu ujung kable daya
dengan soket daya AC pada projek­tor, lalu hubungkan ujung lainnya
dengan sumber listrik.

Pemutar DVD, Kotak,

Settop Penerima HDTV

Menyalakan Projektor

1. Buka tutup lensa.

2. Nyalakan projektor terlebih dahulu
kemudian baru nyalakan komputer.

3. Sesuaikan posisi, fokus, dan zoom.

4. Mulailah presentasi.

Mematikan Projektor

1. Tekan tompol daya dua kali.

2. Jangan cabut kabel daya AC dari
sumber listrik sebelum kipas projektor
mati.
