Page 1
Acer Projektorit
3D-teknologialla
Pikaopas
Page 2
© 2013 Kaikki oikeudet pidätetään.
Acer-projektorisarjan pikaopas
Alkuperäinen julkaisu: 10/2013
Mallinumero: __________________________________
Sarjanumero: ___________________________________
Ostopäivämäärä: ________________________________
Ostopaikka: ________________________________
Page 3
Suomi
Ostamasi Acer-projektori käyttää integroitua DLP- ja NVIDIA 3D (valinnainen) tekniikkaa.
Jos olet yhdistänyt projektorisi tietokoneeseen, lue osa "NVIDIA 3D Vision -tekniikan
käyttö" sivulla 3 tai "DLP 3D / NVIDIA 3DTV Play -tekniikan käyttö" sivulla 7.
Jos olet yhdistänyt projektorisi DVDsisällön katsominen" sivulla 11.
Tärkeää: Kun kytket 3D-tekniikan päälle, näyttöön tulee muistutus,
että 3D on otettu käyttöön. Jollet halua katsoa 3D-sisältöä, sinun pitää
sammuttaa se, muuten kuva ei ehkä projisoidu täydellä kirkkaudella.
tai Blu-Ray -soittimet, lue "3D DVD - tai Blu-ray-
3
3D-lasien käyttö
NVIDIA 3D Vision ja DLP 3D -lasit ovat paristokäyttöisiä. Paristojen säästämiseksi
ne sammuvat itsestään muutaman minuutin käyttämättömyyden jälkeen. Ennen kuin
voit katsoa 3D-sisältöä, sinun on varmistettava, että lasit on kytketty päälle. Useissa
tapauksissa on painettava toisessa sangassa olevaa virtakytkintä, jolloin LEDmerkkivalo ilmaisee, onko lasit kytketty päälle.
Huomautus: Katso lasien mukana tulleista asiakirjoista ohjeet, kuinka
lasit käynnistetään ja kuinka paristot vaihdetaan.
Huomautus: On suo
täydellisen 3D-suorituskyvyn varmistamiseksi ilman
yhteensopivuusongelmia.
Huomautus: V
Hz:in synkronointisignaalituen. H7532BD vaatii 3D-lasit tukeakseen
144 Hz:in synkronointisignaalia 24 P-sisällölle. (1080P, 24Hz)
siteltavaa käyttää Acer DLP 3D -laseja
aatii DLP Link 3D lasit ja 96 Hz:in, 100 Hz:in ja, 120
Page 4
4
Suomi
NVIDIA 3D Vision -tekniikan käyttö
Käytettävissä vain NVIDIA 3D Vision -sertifioiduissa projektoreissa NVIDIA 3D laseja käyttäen.
Ennen kuin pystyt nauttimaan NVIDIA 3D Vision -tekniikan hyödyistä, sinun on
tehtävä seuraavaa.
1 Varmista, että grafiikkakorttisi on tuettu. Siirry osoitteeseen www.nvidia.com/
object/3D_Vision_Requirements.html nähdäksesi onko grafiikkakorttisi
luettelossa. Jollet ole varma, voit käyttää sivun yläosassa olevaa automaattista
työkalua.
Tärkeää: Vain NVIDIA-grafiikkakortit ovat tuettuja.
2 Lataa ja asenna 3D-ohjaimet ja 3D-soitin osoitteesta
www.nvidia.com/object/3D_Drivers_Downloads.html.
3 Sinun on ladattava myös sopiva 3D-soitin, kuten osoitteesta www.3dtv.at
saatava.
Huomautus: Sinun on ehkä ostettava lisäohjelmisto.
4 Varmista, että sinulla on NVIDIA 3D -lasit ja infrapunalähetin.
3D-ympäristön asetus
Kun olet asentanut ohjaimet, sinun on asetettava ympäristö.
1 Sijoita infrapunalähetin niin, että sillä on maksimipeitto. Lähetin säätää 3D-
laseja ja se on välttämätön 3D-sisällön katsomiseksi. Liitä USB-kaapeli
tietokoneesi vapaaseen USB-porttiin.
Page 5
Suomi

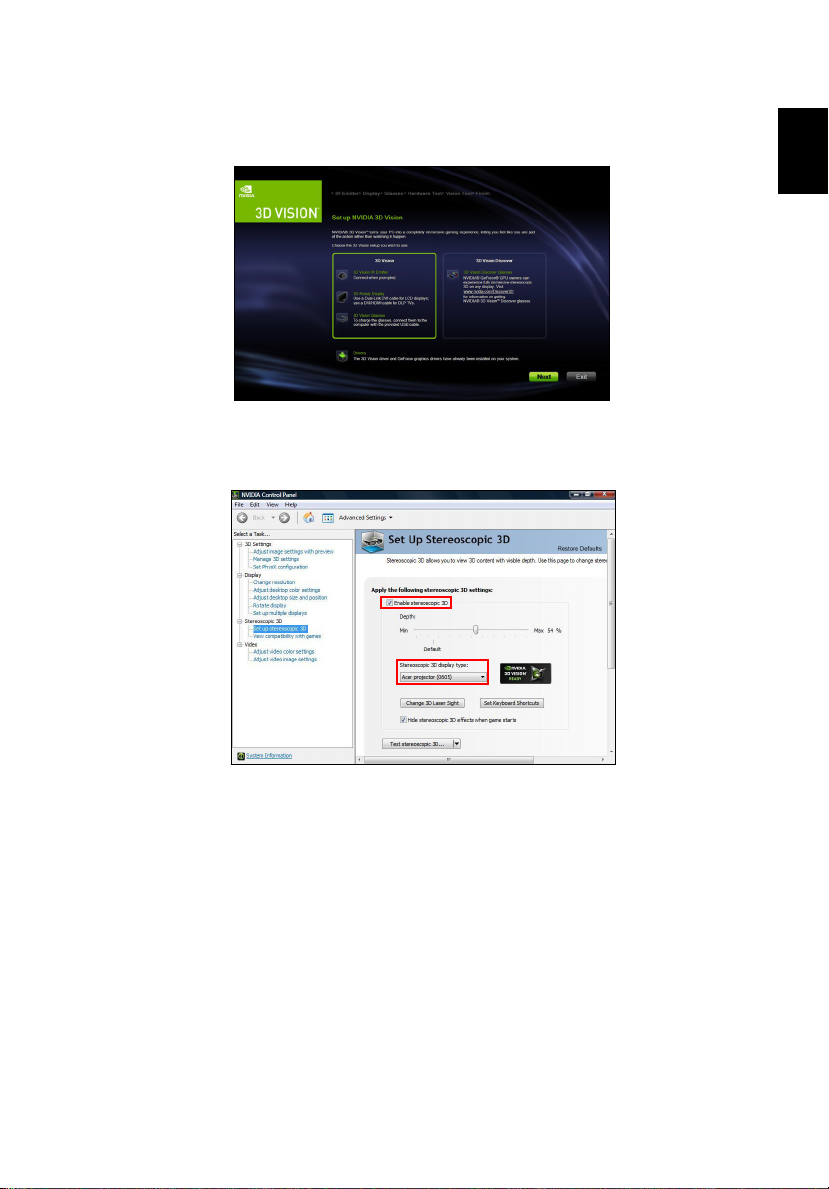

2 Napsauta mitä tahansa kohtaa työpöydällä ja valitse NVIDIA Control Panel
(NVIDIA-ohjauspaneeli). Tämä avaa ohjatun asennuksen, jollet ole asettanut
aiemmin 3D-ympäristöä.
3 Noudata 3D-ympäristön asettamisessa näytön ohjeita.
4Valitse Enab
valinta ja valitse oikea näyttötyyppi.
le Stereoscopic 3D (Ota stereoskooppinen 3D käyttöön) -
5
5Valitse Select a task... (Valitse tehtävä...) -luettelosta Change Resolution
(Muuta kuvatarkkuus). Varmista, että näytön virkistystaajuudeksi on valittu
100/120 Hz (asianmukaisesta pudotusvalikosta).
Page 6
6
Suomi

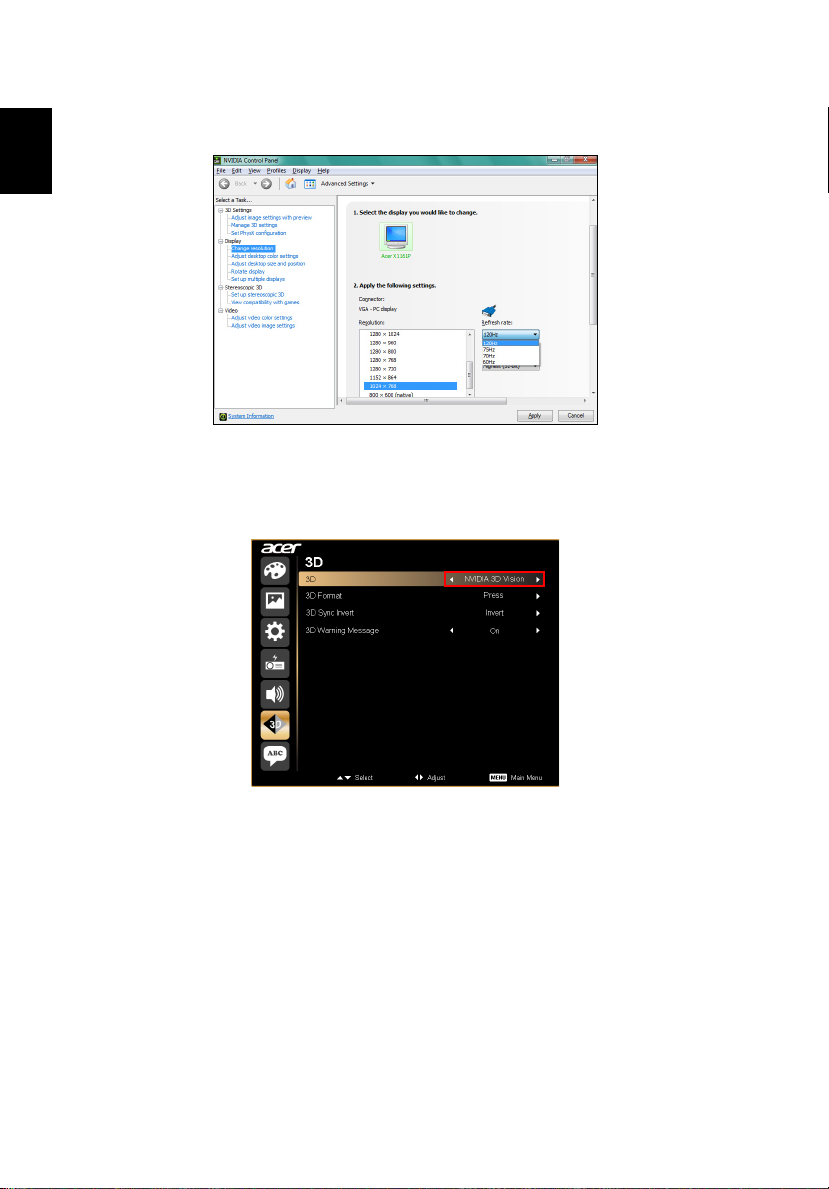

Jos katselet Blu-ray 3D -sisältöä HDMI 1.4a tai uudemmalla yhteydellä, tämä
asetetaan automaattisesti.
6 Avaa kuvaruutunäyttövalikko painamalla projektorin kaukosäätimen
valikkopainiketta. Valitse 3D-valinta (kuudes valikkovalinta) ikkunan
vasemmalta puolelta.
7 Aseta 3D-tilaksi Nvidia
3D Vision.
Page 7
Suomi

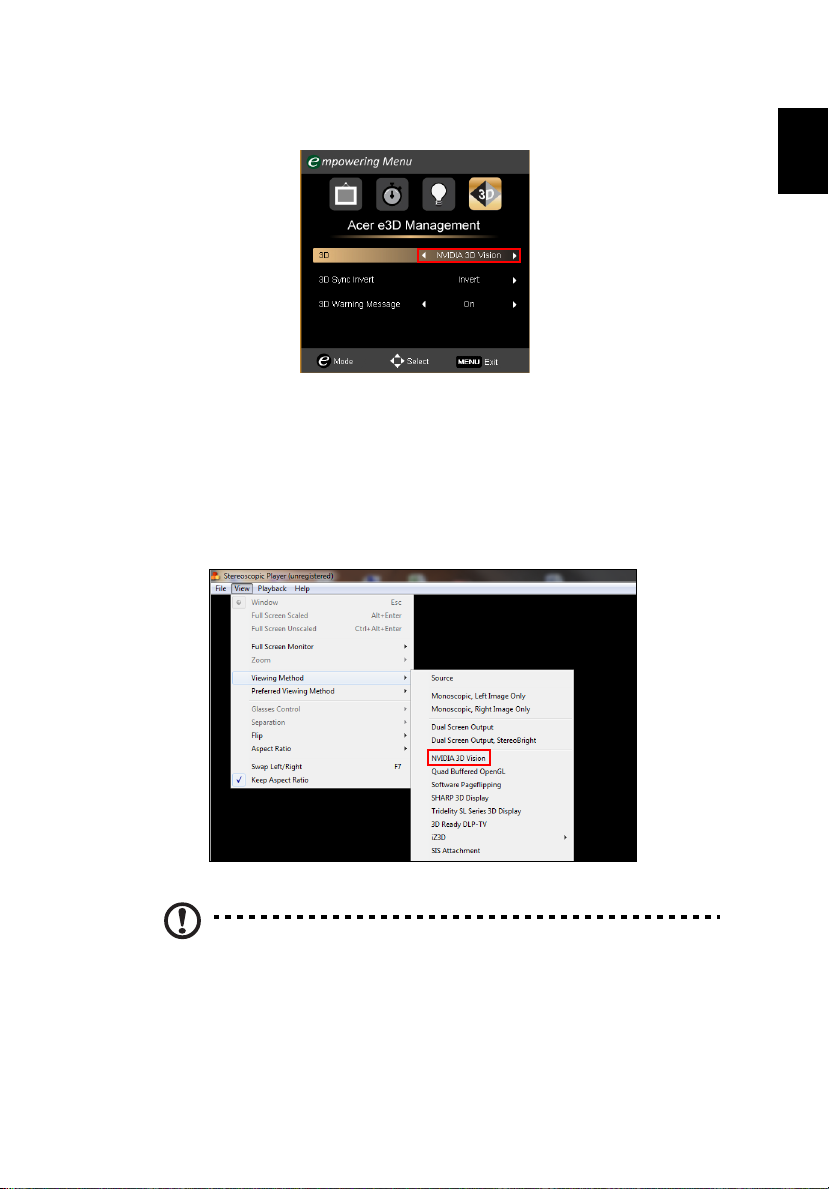

8 Voit painaa vaihtoehtoisesti projektorin kaukosäätimen käynnistysnäppäintä
avataksesi Acer e3D -hallinnan. Valitse 3D-vaihtoehdoista Nvidia 3D Vision.
Stereoskooppisen soittimen käyttö
Tarvitset stereoskooppisen soittimen voidaksesi katsoa 3D-sisältöä. Alla olevissa
ohjeissa selitetään kuinka 3D-sisältöä katsotaan osoitteesta www.3dtv.at saatavalla
stereoskooppisella soittimella. Muilla soittimilla voi olla erilaiset ohjeet.
1 Avaa stereoskooppinen soitin ja aseta kat
(Katso) > Viewing Method (Katsomistapa) > NVIDIA 3D Vision.
somistapa siirtymällä kohtaan View
7
2 Avaa 3D-sisältö soittimessa.
Huomautus: Sinun täytyy katsoa sisältöä kokonäytön tarkkuudella
nähdäksesi 3D-tehosteet.
Page 8
8
Suomi
DLP 3D / NVIDIA 3DTV Play tekniikan käyttö
Edellyttää DLP 3D -lasit.
Ennen kuin pystyt nauttimaan DLP 3D -tekniikan hyödyistä, sinun on tehtävä
seuraavaa.
1 Varmista, että grafiikkakorttisi tukee 3D-toistoa.
Huomautus: Katso lisätietoja grafiikkakorttisi teknisistä tiedoista.
2 Lataa ja asenna grafiikkakorttisi uusimmat ohjaimet.
Huomautus: Katso grafiikkakorttisi myyjän web-sivustolta uusin
ohjainversio.
3 Sinun on ladattava myös sopiva 3D-soitin, kuten osoitteesta www.3dtv.at
saatava.
Jos haluat ladata ohjelmiston ja käyttää NVIDIA 3DTV Play ready -projektoria
DLP-lasien kanssa, katso lisätietoja NVIDIA 3DTV Play -web-sivustolta:
www.nvidia.com/3dtv.
Huomautus: Sinun on ehkä ostettava lisäohjelmisto.
4 Varmista, että sinulla on oikeat DLP-yhteensopivat 3D-lasit.
3D-ympäristön asetus
Kun olet asentanut ohjaimet, sinun on asetettava ympäristö.
1 Aseta grafiikkakortin virkistystaajuudeksi 100/120 Hz kuvan/kentän
peräkkäisille 3D-muodoille. Aseta muille virkistystaajuus, jonka 3D-sisältö
edellyttää.
Jos katselet Blu-ray 3D -sisältöä HDMI 1.4a tai uudemmalla yhteydellä, tämä
asetetaan automaattisesti.
2 Avaa kuvaruutunäyttövalikko painamalla projektorin kaukosäätimen
valikkopainiketta. Valitse 3D-valinta (kuudes valikkovalinta) ikkunan
vasemmalta puolelta.
Page 9
Suomi

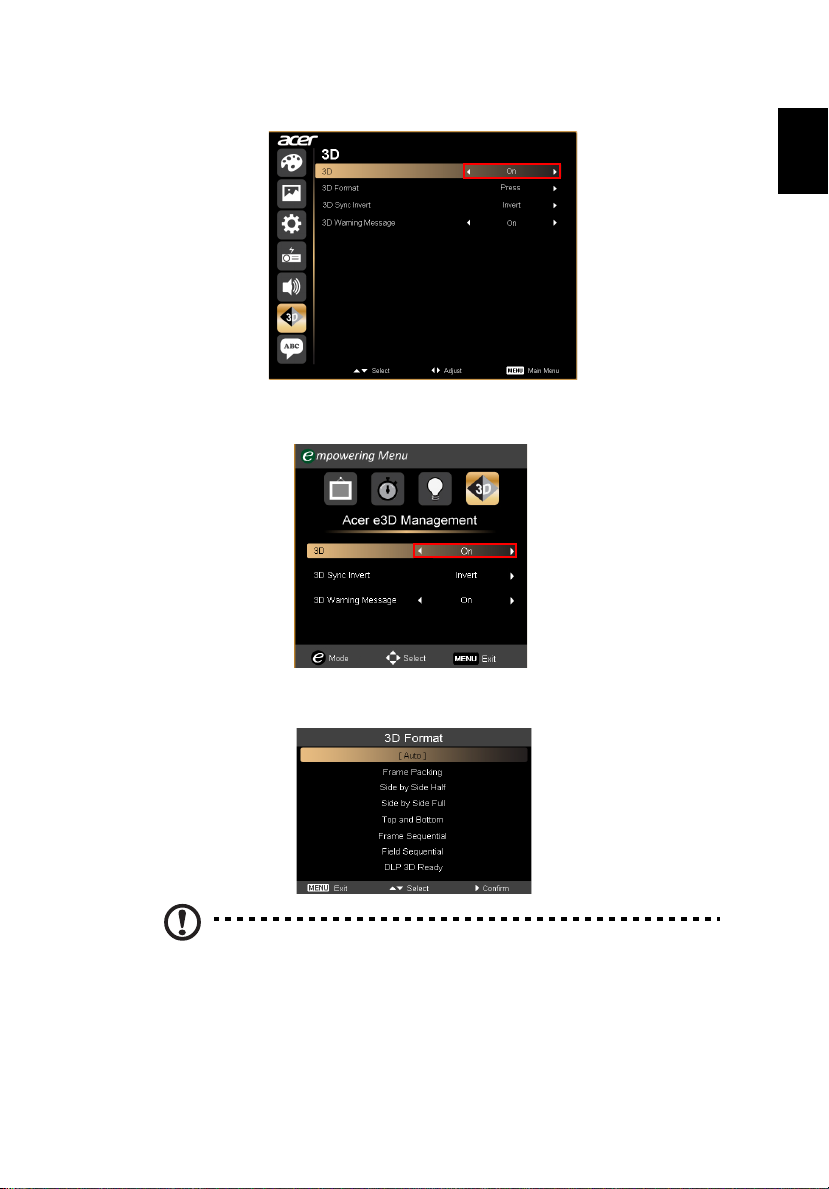

3Aseta 3D On (Päälle) -tilaan.
4 Voit painaa vaihtoehtoisesti projektorin kaukosäätimen käynnistysnäppäintä
avataksesi Acer e3D -hallinnan. Valitse 3D-vaihtoehdoista
On (Päälle)
.
9
5 "3D Format (3D-muoto)" näkyy, kun tietoja ei ole tarpeeksi. Valitse sopiva muoto
3D:n näyttämiseksi oikein.
Huomautus:
1. "3D Format (3D-muoto)" on käytettävissä vain HDMI 1.4 -yhteydellä
tai 2. sukupolven 3D-projektoreilla.
2. "Frame Packing (Kuvan pakkaus)" esiintyy vasta HDMI 1.4:llä tai
uudemmalla
tulolla.
Page 10
10
Suomi

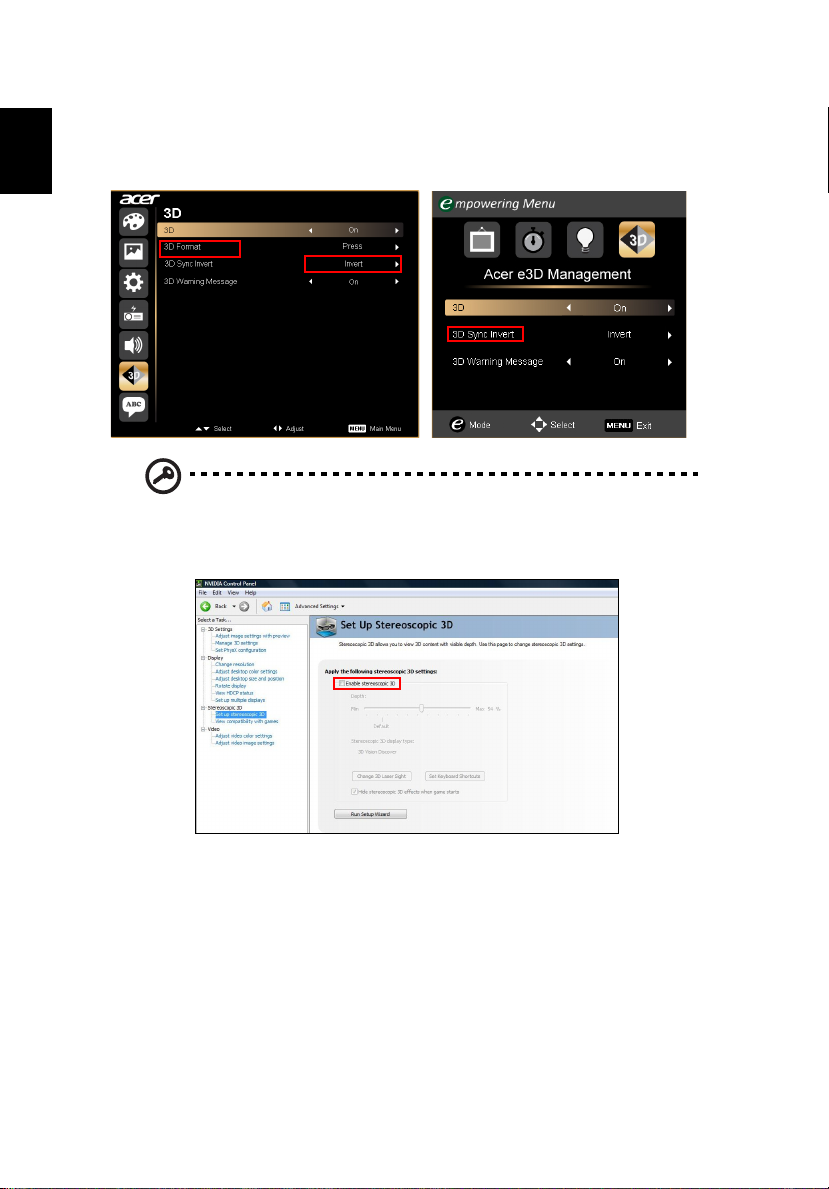

6 Jos havaitset, että 3D-sisältö ei näy oikein, kokeile 3D Sync Invert -valintaa
projektorin kuvaruutunäyttövalikosta tai Acer e3D -hallinnasta kuvan/kentän
peräkkäisen 3D-muodon näyttämiseksi. Muuten kokeile
muoto) muuttamista 3D-signaalia vastaavaksi.
Tärkeää: Jos sinulla on NVIDIA-grafiikkakortti ja NVIDIA 3D Vision /
3DTV Play -ohjaimet asennettuina, sinun on ehkä otettava
Stereoskooppinen toiminto pois käytöstä voidaksesi käyttää DLP 3D tekniikkaa käyttäessäsi muita kuin NVIDIA 3D -soittimia.
3D Format (3D-
Stereoskooppisen soittimen käyttö
Tarvitset stereoskooppisen soittimen voidaksesi katsoa 3D-sisältöä. Alla olevissa
ohjeissa selitetään kuinka 3D-sisältöä katsotaan osoitteesta www.3dtv.at saatavalla
stereoskooppisella soittimella.
Muilla pelaajilla saattaa olla erilaisia toimenpiteitä, esim. jos haluat ladat
NVIDIA 3DTV Play -ohjelmistoa (mukaan lukien ilmainen valokuvien katselulaite)
DLP-laseilla, katso lisätietoja NVIDIA 3DTV -web-sivustolta: www.nvidia.com/3dtv.
a ja käyttää
Page 11
Suomi

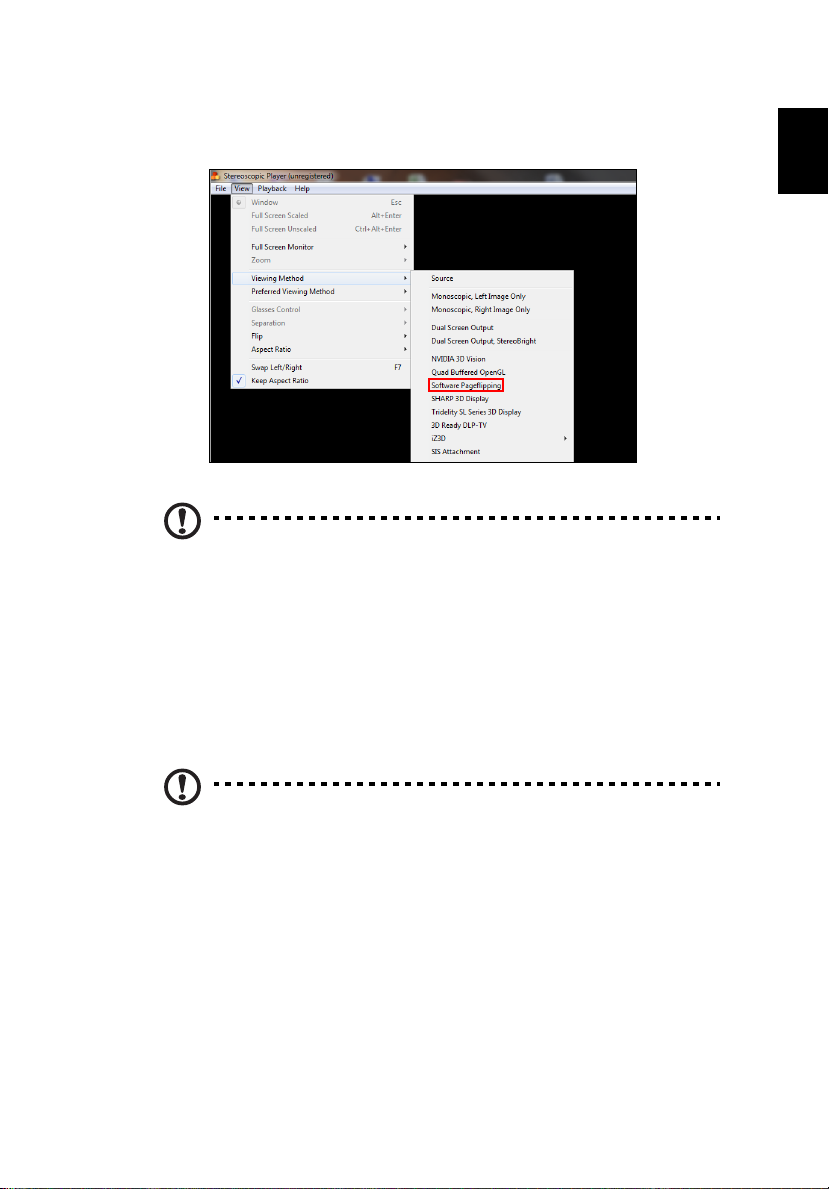

1 Avaa stereoskooppinen soitin ja aseta katsomistapa siirtymällä kohtaan View
(Katso) > Viewing Method (Katsomistapa) > Software pageflipping
(Ohjelmiston sivujen selaus).
2 Avaa 3D-sisältö soittimessa.
Huomautus: Sinun täytyy katsoa sisältöä kokonäytön tarkkuudella
nähdäksesi 3D-tehosteet.
3D DVD - tai Blu-ray-sisällön
11
katsominen
Jos sinulla on DVD- tai Blu-ray-soitin, joka tukee 3D-toistoa, voit katsoa 3D DVD sisältöä Acer 3D -projektorilla. Liitä DVD- tai Blu-ray-soitin projektoriin millä tahansa
käytettävissä olevalla tulomuodolla.
Huomautus: Jos DVD- tai Blu-ray-soitin tukee 3D:tä HDMI 1.4a:n
kautta, tarkista, että 3D-valinnat ovat päällä, ja että video käyttää
tarkkuutta 24p ennen kuin käynnistät projektorin.
Jos yhteys on vanhempi, on tarkistettava että kuvatarkkuudeksi on
asetettu 480i t
1 Avaa kuvaruutunäyttövalikko painamalla pr
valikkopainiketta. Valitse 3D-valinta (kuudes valikkovalinta) ikkunan
vasemmalta puolelta.
ai 576i.
ojektorin kaukosäätimen
Page 12
12
Suomi

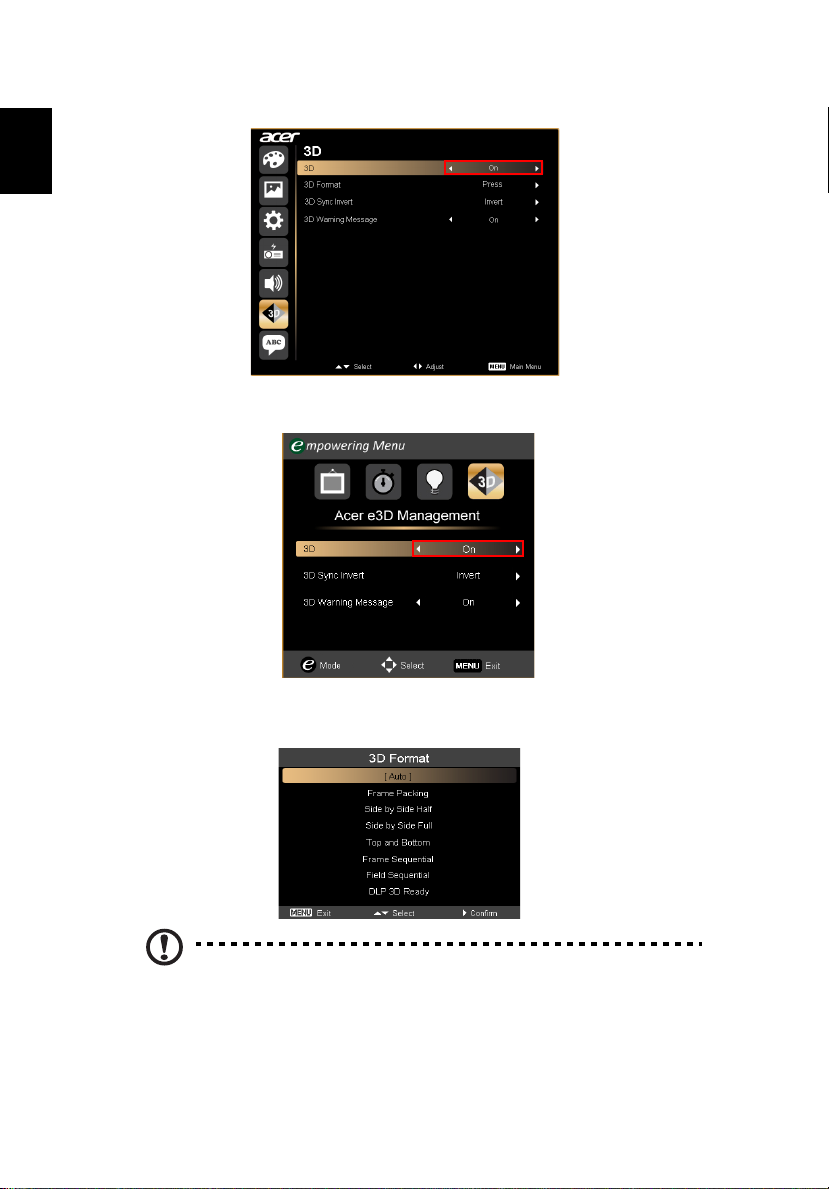

2Aseta 3D On (Päälle) -tilaan.
3 Voit painaa vaihtoehtoisesti projektorin kaukosäätimen käynnistysnäppäintä
avataksesi Acer e3D -hallinnan. Valitse 3D-vaihtoehdoista
On (Päälle)
.
4 "3D Format (3D-muoto)" näkyy, kun tietoja ei ole tarpeeksi. Valitse sopiva muoto
3D:n näyttämiseksi oikein.
Huomautus:
1. "3D Format (3D-muoto)" on käytettävissä vain HDMI 1.4 -yhteydellä
tai 2. sukupolven 3D-projektoreilla.
2. "Frame Packing (Kuvan pakkaus)" esiintyy vasta HDMI 1.4:llä tai
uudemmalla
tulolla.
Page 13
13
Suomi

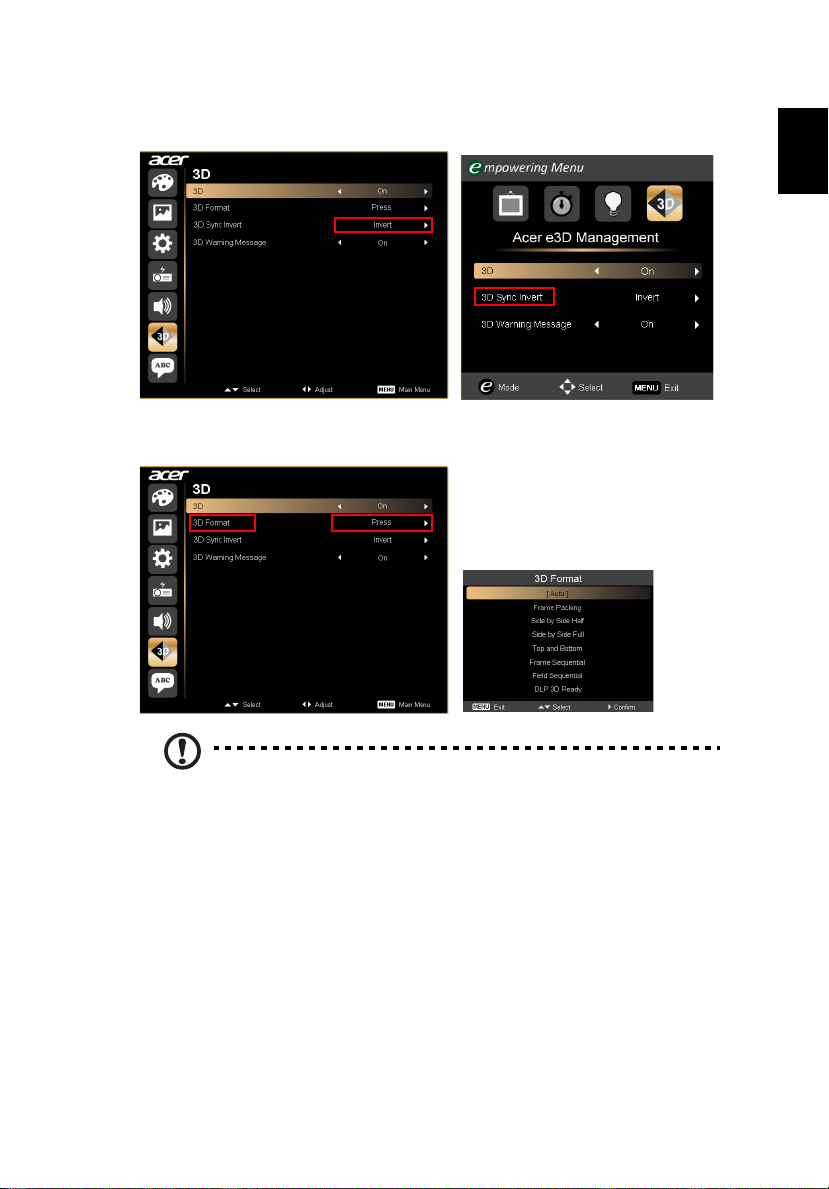

5 Jos havaitset, että 3D-sisältö ei näy oikein, kokeile 3D Sync Invert -valintaa
projektorin kuvaruutunäyttövalikosta tai Acer e3D -hallinnasta.
6 Jos tämä ei paranna kuvan laatua, muuta 3D Format (3D-muoto) vastaamaan
soittimen lähettämää signaalia.
Huomautus: "3D Format (3D-muoto)" on käytettävissä vain HDMI 1.4
-yhteydellä tai 2. sukupolven 3D-projektoreilla.
