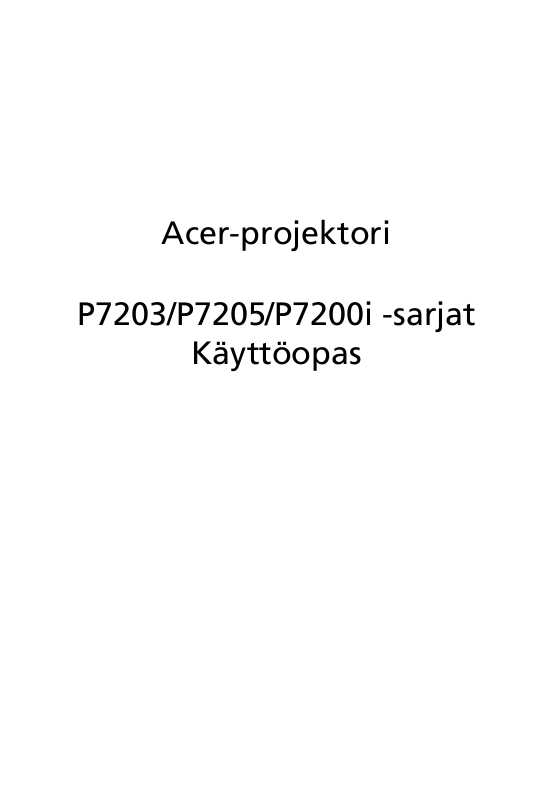

Page 1

Acer-projektori

P7203/P7205/P7200i -sarjat

Käyttöopas

Page 2

Acer-projektori P7203/P7205/P7200i -sarjojen käyttöopas Ensimmäinen painos: 04/2010

Näihin tietoihin saattaa tulla muutoksia ja muutosten tekijä ei ole vastuussa muutoksista ilmoittamisesta. Tällaiset muutokset tulevat käyttöohjeen uusiin painoksiin tai lisädokumentteihin ja -julkaisuihin. Emme myönnä ohjeiden sisällölle minkäänlaista takuuta emmekä takaa niiden soveltuvuutta mihinkään käyttötarkoitukseen.

Merkitse tietokoneen mallinumero, sarjanumero ja ostopaikan tiedot alla oleviin kenttiin. Sarja- ja mallinumero löytyvät tietokoneessa olevasta tarrasta. Jos otat meihin yhteyttä, ota valmiiksi koneen sarja- ja mallinumero sekä ostopaikan tiedot.

Mitään osaa tästä julkaisusta ei saa kopioida, tallentaa tai lähettää sähköisesti, mekaanisesti, kopioimalla, tallentamalla tai millään muulla keinolla ilman Acer Incorporatedin etukäteen antamaa kirjallista lupaa.

Acer-projektori P7203/P7205/P7200i -sarjat

Mallinumero: _______________________________

Sarjanumero: _______________________________

Postopäivämäärä: ___________________________

Ostopaikka: ________________________________

Acer ja Acer-logo ovat Acer Incorporatedin rekisteröityjä tavaramerkkejä. Muiden yritysten tuotteiden nimiä ja tavaramerkkejä käytetään tässä vain yksilöimistarkoituksissa ja ne ovat haltijoidensa omaisuutta.

, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n

"HDMI tavaramerkkejä tai rekisteröityjä tavaramerkkejä."

Page 3

Turvallisuuttasi ja mukavuuttasi koskevia tietoja

Lue nämä ohjeet huolellisesti. Säilytä tämä asiakirja tulevaa käyttöä varten. Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita.

Laitteen pois päältä kytkeminen ennen sen puhdistamista

Irrota laitteen virtajohto seinäpistorasiasta ennen puhdistamista. Älä käytä nestemäisiä tai aerosolipuhdistusaineita. Käytä puhdistamiseen kosteaa liinaa.

Varo pistoketta irrottaessasi laitetta verkkovirrasta

Huomioi seuraavat ohjeet, kun yhdistät tai irrotat virtajohdon ulkoisesta virtayksiköstä:

• Asenna virtalähdeyksikkö ennen kuin liität virtajohdon pistorasiaan.

• Irrota virtajohto ennen kuin irrotat virtalähdeyksikön projektorista.

• Jos järjestelmässä on useita virtalähteitä, katkaise virta järjestelmästä

irrottamalla kaikki virtajohdot virtalähteistä.

Huomioi helppo pääsy

Varmista, että virtalähteeseen, johon liität virtajohdon, on helppo pääsy, ja että se sijaitsee mahdollisimman lähellä laitteen käyttäjää. Kun laitteesta pitää

katkaista virta, varmista, että irrotat virtajohdon sähköpistorasiasta.

iii

Varoitukset!

• Älä käytä tätä tuotetta veden lähellä.

• Älä aseta tätä tuotetta epävakaalle kärrylle, telineelle tai pöydälle. Jos

tuote putoaa, se voi vahingoittua vakavasti.

• Raot ja aukot ovat tuuletusta varten laitteen luotettavan käytön

varmistamiseksi ja ylikuumenemiselta suojaamiseksi. Näitä aukkoja ei saa tukkia tai peittää. Aukkoja ei saa koskaan tukkia asettamalla tuote vuoteelle, sohvalle, nukkamatolle tai vastaaville pinnoille.

Tätä tuotetta ei saa koskaan asettaa lähelle lämpöpatteria tai muita lämmönlähteitä eikä niiden päälle tai kiinteisiin rakenteisiin, jollei niissä ole kunnollista tuuletusta.

• Älä työnnä vieraita esineitä kuoren raoista projektorin sisään, sillä ne

voivat koskettaa kohtia, joissa on vaarallisen korkeita jännitteitä tai osia, joihin voi syntyä oikosulkuja, jotka voivat aiheuttaa tulipalon tai sähköiskun. Älä kaada mitään nesteitä tuotteelle tai sen sisään.

Page 4

• Välttääksesi vahingon syntymisen sisäisille osille ja estääksesi akun vuodon

älä aseta tuotetta värähtelevälle pinnalle.

• Älä käytä laitetta urheilu-, harjoittelu- tai muussa tärähtelevässä tilassa,

sillä se voi aiheuttaa odottamattoman oikosulkuvirran tai vahingoittaa roottorilaitteita tai lamppua.

Käytettävä sähkö

• Tätä laitetta on käytettävä sen arvokilvessä osoitetulla sähkövirralla. Jollet

ole varma käytettävän virran laadusta, ota yhteys jälleenmyyjään tai paikalliseen sähköyhtiöön.

• Älä pidä mitään virtajohdon päällä. Älä sijoita tätä laitetta paikkaan, jossa

ihmiset tallovat johtoa.

• Jos laitteen kanssa käytetään jatkojohtoa, varmista, ettei jatkojohtoon

liitetyn laitteen kokonaisampeerimäärä ylitä jatkojohdon ampeerimäärää. Varmista myös, että kaikkien seinäpistorasiaan kytkettyjen laitteiden nimellisarvo ei ylitä sulakkeen nimellisarvoa.

• Älä ylikuormita virtalähdettä, moniosaista pistorasiaa tai pistorasiaa

liittämällä siihen liikaa laitteita. Järjestelmän kokonaiskulutus ei saa ylittää 80 %:ia haaroituskytkennän nimellisarvosta. Jos käytetään moniosaista pistorasiaa, kuormitus ei saa ylittää 80 %:ia moniosaisen pistorasian tulojännitteestä.

• Tämän tuotteen verkkolaite on varustettu kolmijohtoisella maadoitetulla

pistokkeella. Pistoke sopii vain maadoitettuun pistorasiaan. Varmista, että pistorasia on maadoitettu, ennen kuin liität siihen verkkolaitteen pistokkeen. Älä liitä pistoketta maadoittamattomaan pistorasiaan. Ota yhteyttä sähköasentajaan lisätietojen saamiseksi.

Varoitus! Maadoitusnasta on turvallisuusominaisuus. Maadoittamattoman pistorasian käyttö voi johtaa sähköiskuun ja/tai loukkaantumiseen.

Huomautus: Maadoitusnasta antaa myös hyvän suojauksen muiden lähellä olevien sähkölaitteiden aiheuttamalta odottamattomalta kohinalta, joka voi haitata tämän laitteen toimintaa.

• Käytä vain tuotteen toimitukseen kuuluvaa virtajohtoa. Jos virtajohto on

vaihdettava, varmista, että uusi virtajohto täyttää seuraavat vaatimukset: irrotettava tyyppi, UL-hyväksytty/CSA-standardin mukainen, VDEhyväksytty tai vastaava, maksimipituus 4,6 metriä.

Page 5

Laitteen huolto

Älä yritä huoltaa tätä tuotetta itse, koska kansien avaaminen tai poistaminen voi altistaa sinut kohdille, joissa on vaarallisen korkeita jännitteitä tai muita vaaroja. Turvaudu kaikessa huollossa pätevään huoltohenkilöstöön.

Irrota tämä tuote seinäpistorasiasta ja turvaudu huollossa vain pätevään huoltohenkilöstöön, kun:

• virtajohto tai pistoke on vahingoittunut, poikki tai kulunut

• Tuotteeseen on joutunut nestettä

• tuote on altistunut sateelle tai vedelle

• tuote on pudonnut tai kotelo on vahingoittunut

• tuotteen toiminnassa esiintyy selvästi erottuvia muutoksia, jotka osoittavat

tarpeen huoltoon

• tuote ei toimi normaalisti, vaikka noudatetaan käyttöohjeita

Huomautus: Säädä vain niitä säätöjä, joita käsitellään käyttöohjeissa, koska muiden säätöjen säätäminen väärin voi aiheuttaa vahinkoja ja ne vaativat usein koulutetulta teknikolta paljon työtä laitteen palauttamiseksi normaaliin tilaan.

Varoitus! Älä käytä turvallisuussyistä yhteensopimattomia osia, kun lisäät tai vaihdat osia. Kysy jälleenmyyjältä tietoja hankintamahdollisuuksista.

Laitteesi ja sen lisäosat voivat sisältää pieniä osia. Pidä ne pienten lasten ulottumilla.

Lisäturvallisuustietoja

• Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo saattaa

vahingoittaa silmiäsi.

• Käynnistä ensin projektori ja vasta sitten signaalilähteet.

• Älä sijoita tuotetta seuraavanlaisiin tiloihin:

• Tilaan, joka on ahdas tai huonosti tuuletettu. Vaaditaan vähintään 50 cm tyhjää tilaa seinistä ja ilman esteetön virtaus projektorin ympäri.

• Paikkoja, joissa lämpötilat voivat kohota erittäin korkeiksi, kuten auton sisätilat, kun kaikki ikkunat on suljettu.

• Paikkoja, joissa liiallinen kosteus, pöly tai tupakansavu voi liata optisia osia ja lyhentää niiden käyttöikää sekä tummentaa kuvaa.

• Sijainti lähellä palohälytystä.

• Tiloja, joissa ympäristön lämpötila on yli 40 ºC/104 ºF.

• Sijainnissa, jonka korkeus on yli 3 050 m.

• Irrota projektorin virtajohto pistorasiasta välittömästi, jos havaitset

laitteessa jonkin olevan vialla. Älä käytä projektoria, jos siitä tulee savua, poikkeavaa ääntä tai hajua. Se voi aiheuttaa tulipalon tai sähköiskun.

Page 6

Tässä tapauksessa irrota virtajohto heti pistorasiasta ja ota yhteys jälleenmyyjään.

• Älä käytä laitetta, jos se rikkoutuu tai pudotat sen. Ota tässä tapauksessa

yhteys jälleenmyyjään, joka tutkii laitteen.

• Älä suuntaa projektorin linssiä aurinkoon. Se voi aiheuttaa tulipalon.

• Kääntäessäsi projektorin pois päältä varmista, että sen jäähdytyskierto on

suoritettu ennen virran katkaisemista.

• Älä käännä päävirtakytkintä äkillisesti pois päältä tai irrota virtajohtoa

käytön aikana. Se voi johtaa lampun rikkoutumiseen, tulipaloon, sähköiskuun tai muuhun ongelmaan. On parasta odottaa tuulettimen sammumista ennen päävirran sammuttamista.

• Älä kosketa ilman poistoaukon ritilää ja alalevyä, jotka kuumentuvat.

• Puhdista ilmansuodatin säännöllisesti, jos sellainen on. Lämpötila

sisätiloissa voi kohota ja aiheuttaa vahinkoa, jos suodatin/tuuletusaukot ovat lian tai pölyn tukkimia.

• Älä katso ilman poistoaukon ritilään, kun projektori on käytössä. Se

saattaa vahingoittaa silmiäsi.

• Avaa aina linssin sulkija tai poista linssinsuojus, kun projektori on päällä.

• Älä estä heijastuslinssin heijastusta millään esineellä projektorin ollessa

käynnissä, sillä se voi aiheuttaa estävän esineen kuumenemisen ja vääntymisen tai jopa aiheuttaa tulipalon. Voit kytkeä lampun pois päältä väliaikaisesti painamalla kaukosäätimen HIDE -painiketta.

• Lampusta tulee erittäin kuuma käytön aikana. Anna projektorin jäähtyä

noin 45 minuuttia, ennen kuin poistat lamppukokoonpanon vaihtoa varten.

• Älä käytä lamppuja, joiden nimelliskäyttöikä on kulunut umpeen. Se voi

aiheuttaa niiden särkymisen harvinaisissa tilanteissa.

• Älä koskaan vaihda lamppukokoonpanoa tai muuta elektronista osaa, jos

projektorin virtajohtoa ei ole irrotettu pistorasiasta.

• Laite ilmoittaa, kun lamppu on syytä vaihtaa. Vaihda lamppu, kun saat

varoitusviestejä..

• Anna laitteen jäähtyä ennen lampun vaihtamista ja noudata sitten

lampunvaihto-ohjeita..

• Vaihdettuasi lampun, palauta "Lamp Hour Reset (Nollaa lampputunnit)" -

toiminto näyttövalikon kohdassa "Management (Asetukset)".

• Älä yritä purkaa projektoria itse. Laitteen sisällä on vaarallisen voimakkaita

jännitteitä, jotka voivat vahingoittaa sinua. Ainoa käyttäjän huollettavissa oleva osa on lamppu, jolla on oma irrotettava kantensa. Turvaudu kaikessa huollossa pätevään huoltohenkilöstöön.

• Älä aseta projektoria pystyyn. Se voi johtaa projektorin kaatumiseen, mikä

voi aiheuttaa vammoja tai vahinkoa.

• Tällä projektorilla voi esittää kuvat käänteisesti kattokiinnityksessä. Käytä

vain Acerin kattoasennussarjaa projektorin kiinnittämisessä kattoon ja varmista, että se on asennettu lujasti.

Page 7

Huomioi kuunnellessa

Noudata seuraavia ohjeita suojellaksesi kuuloasi.

• Lisää äänenvoimakkuutta vähitellen, kunnes kuulet selvästi ja mukavasti.

• Älä lisää enää äänenvoimakkuutta, kun korvasi ovat sopeutuneet.

• Älä kuuntele musiikkia kovalla äänenvoimakkuudella pitkiä aikoja.

• Älä lisää äänenvoimakkuutta peittääksesi ympäristön meluisuuden.

• Vähennä äänenvoimakkuutta, jollet kuule lähellä olevien ihmisten puhetta.

Hävitysohjeet

Älä heitä tätä elektronista tuotetta roskiin hävittäessäsi sen. Saastumisen minimoimiseksi ja globaalin ympäristön parhaimmin suojelemiseksi kierrätä laite. Voit katsoa lisätietoja sähkö- ja elektroniikkaromudirektiivin (WEEE) säännöksistä osoitteesta: http://www.acer-group.com/public/Sustainability/sustainability01.htm

Elohopeaneuvonta

vii

Projektoreille tai elektronisille tuotteille, joissa on LCD/CRT-monitori tai näyttö:

“Lamput sisältävät elohopeaa. Hävitä oikein.”

Tämän tuotteen sisällä olevissa lampuissa on elohopeaa ja ne on kierrätettävä tai hävitettävä paikallisen, valtion tai liittovaltion lakien mukaisesti. Saat lisätietoja ottamalla yhteyden Electronic Industries Allianceen osoitteessa www.eiae.org. Lamppua koskevia hävitystietoja saa osoitteesta www.lamprecycle.org

Page 8

viii

Asiat tärkeysjärjestyksessä

Käyttöhuomautus

Tee näin:

• Sammuta laite ennen sen puhdistamista.

• Puhdista laitteen ulkokuori miedolla puhdistusaineella kostutetulla,

pehmeällä liinalla.

• Irrota virtapistoke pistorasiasta, jos laitetta ei käytetä pitkään aikaan.

Älä tee tätä:

• Älä tuki laitteen ilmankiertoaukkoja.

• Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai

liuottimia.

• Älä käytä seuraavanlaisissa olosuhteissa:

• Äärimmäisen kuumassa, kylmässä tai kosteassa ympäristössä.

• Pölyisessä tai likaisessa ympäristössä.

• Voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä.

• Älä aseta suoraan auringonvaloon.

Varotoimet

Noudata tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja huoltotoimenpiteitä laitteen eliniän pidentämiseksi.

Varoitus:

• Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo saattaa

vahingoittaa silmiäsi.

• Välttääksesi tulipalon tai sähköiskun vaaraa, älä altista tätä tuotetta sateelle tai

kosteudelle.

• Älä avaa tai pura tuotetta, sillä se voi aiheuttaa sähköiskun.

• Anna laitteen jäähtyä ennen lampun vaihtamista ja noudata sitten lampunvaihto-

ohjeita.

• Laite ilmoittaa kun lamppu on syytä vaihtaa. Vaihda lamppu, kun saat

varoitusviestejä.

• Vaihdettuasi lampun, palauta "Lamp Hour Reset (Nollaa lampputunnit)" -toiminto

näyttövalikon kohdassa "Management (Asetukset)".

• Kytkiessäsi projektorin pois päältä, varmista että sen jäähdytyskierto on suoritettu

ennen virran katkaisemista.

• Käynnistä ensin projektori ja vasta sitten signaalilähteet.

• Linssin suojus ei saa olla päällä projektorin ollessa toiminnassa.

• Kun lampun toiminta päättyy, se sammuu ja siitä voi kuulua äänekäs poksahdus. Jos

näin tapahtuu, laite ei käynnisty ennen kuin lamppu on vaihdettu. Vaihtaessasi lampun seuraa kohdassa "Lampun vaihtaminen" annettuja ohjeita.

Page 9

Turvallisuuttasi ja mukavuuttasi koskevia tietoja iii

Asiat tärkeysjärjestyksessä viii

Käyttöhuomautus viii Varotoimet viii

Johdanto 1

Toiminnot 1 Pakkaus 2 Projektorinyleiskatsaus 3

Yleiskuva projektorista 3 Ohjauspaneeli 5 Kaukosäätimen toiminnot 6

Aluksi 9

Projektorin liittäminen 9 Projektorin kytkeminen langattomaan käyttöön 10 Projektorin kytkeminen päälle/pois päältä 11

Projektorin kytkeminen päälle 11 Projektorin sammuttaminen 12

Heijastetun kuvan säätäminen 13

Heijastetun kuvan korkeuden säätäminen 13 Kuvan koon ja etäisyyden optimointi 14 Haluttuun kuvakokoon pääseminen säätämällä

etäisyyttä ja zoomia 16 Kuinka asettaa kuva haluttuun kohtaan säätämällä

linssinsiirtoa

Sisältö

Käyttäjän ohjaimet 21

Asennusvalikko 21 Acer Empowering -teknologia 22 Näyttövalikot (OSD) 23 Color (Väri) 24 Image (Kuva) 25 Management (Hallinta) 27 Setting (Asetus) 27 Audio (Ääni) 30

Page 10

Timer (Ajastin) 31 Language (Kieli) 31

Liitteet 32

Vianetsintä 32 Merkkivalo- ja hälytysmääritysluettelo 36 Pölysuodottamien puhdistaminen ja vaihtaminen 37 Lampun vaihtaminen 38 Kattoasennus 39 Tekniset tiedot 42 Yhteensopivuustilat 44

Säädökset ja turvallisuushuomautukset 48

Page 11

Suomi

Johdanto

Toiminnot

Tämä tuote on single-chip DLP®-projektori. Laitteen erinomaisia toimintoja ovat:

• DLP

-teknologia

• Todellinen 1024 x 768 XGA -tarkkuus

Tuki 4:3/16:9-kuvasuhteelle

• Manuaalinen linssinsiirron säätö

• Acer ColorBoost -tekniikka antaa luonnon todelliset värit kirkkaille,

eloisille kuville

• Korkea kirkkaus- ja kontrastisuhde

• Monipuoliset näyttötilat (Bright (Kirkas), Presentation (Esitys), Standard

(Standardi), Video, User (Käyttäjä)) mahdollistavat optimaalisen suoritustason missä tahansa tilanteessa

• NTSC/PAL/SECAM-yhteensopiva ja tuki HDTV:lle (720p, 1080i, 1080p)

• Sivulta liu'utettava muotoilu sallii lampun helpon vaihtamisen

• Alhainen virrankulutus ja virransäästötila (ECO) pidentävät lampun

käyttöikää

• Acer EcoProjeciton Technology tuo älykkään virransääston ja fyysisen

tehokkuuden parannuksen

• Empowering Key ilmaisee Acer Empowering Technology -apuohjelmat

(Acer eView, eTimer, eOpening, ePower Management) asetusten helpoksi säätämiseksi

• Varustettu HDCP:tä tukevalla HDMI

-liitännällä

• Pitkälle kehitetty digitaalinen trapetsikorjaus optimoi esitykset

• Monikieliset näyttövalikot (OSD)

• Kattava kaukosäädin

• Käsin tarkennettava heijastuslinssi zoomautuu enintään 1,5x

• 2 x digitaalinen zoomi ja panorointiliiketoiminto

• Yhteensopiva käyttöjärjestelmien Microsoft

Windows

7 kanssa

Windows® 2000, XP, Vista®,

• Manuaalinen linssinsiirron säätö

Page 12

Suomi

LAMP

SOU

R E SYNC

ZOOM

Pakkaus

Tämän projektorin mukana tulevat kaikki jäljempänä näytetyt kohteet . Tarkista sisältö varmistaaksesi, että yksikössä on kaikki tallella Ota välittömästi yhteyttä jälleenmyyjään, jos jokin osa jää puuttumaan.

Projektori linssinsuojuksella Virtajohto VGA-kaapeli

Komposiittivideokaapeli DVI-D-kaapeli 3 RCA-komponenttikaapeli

Turvallisuuskortti 2 x käyttöopas (langaton CD

2 x pikaopas (langaton

pikaopas mallille P7200i)

Kantolaukku USB PnS

Quick Start Guide

Acer Projector

mallille P7200i)

2 x paristo 1 x langaton antenni

(P7200i-mallin

kaukosäätimessä)

Kaukosäädin

(P7200i)

Pölysuodatin

Page 13

Suomi

Projektorinyleiskatsaus

Yleiskuva projektorista

Etu-/yläpuoli

SOURCE

TEMP

RESYNC

LAMP

ZOOM

# Kuvaus # Kuvaus

Linssinsuojus

Zoomin vipu

Objektiivi

Tarkennusrengas

Kaukosäätimen vastaanottimet

6 Nostojalka

7 Kallistuman säätökiekko

8 Ohjauspaneeli

9 Virtapainike

10 Linssinsiirron hallintarenkaat

Page 14

Suomi

2 3 5 6 7 8 91710 11 12 13 14

2026 21 22 23 24 251 18 1915 16

Takapuoli

# Kuvaus # Kuvaus

1 Pistoke 14 12 V DC -lähtöliitäntä

2 USB-hallintaliitäntä 15

3 HDMI 1 -liitäntä 16 Audiotulo 2 -liitäntä (VGA-tulo 2/DVI) 4 HDMI 2 -liitäntä 17 YPbPr-/YcbCr-tuloliitin

DVI-tuloliitäntä (HDCP-toiminnollista

digitaalista signaalia varten)

Monitorin ketjutusulostuloliitin (VGA-

Out)

PC:n analoginen signaali/HDTV/SCART/

komponettivideo -tuloliitäntä (VGA-

TULO 1)

Audiotulo 1 -liitäntä (VGA-tulo 1/

komponentti/komposiitti/S-video/

HDMI) 9 S-videotuloliitäntä 22 Nollauspainike 10 Komposiittivideotuloliitäntä 23 USB A2 11 RS232-liitäntä 24 Langattoman virtamerkkivalo

12 SPDIF-lähtöliitin 25

13 Audiolähtöliitin 26 Antenni (vain P7200i)

PC:n analoginen tuloliitäntä

(VGA-tulo 2)

Langallisen infrapunakaukosäätimen

tuloliitäntä

19 Kensington™-lukkoportti

20 USB B

21 USB A1

LAN (RJ45-portti 10/100 M:n Ethernetiä varten)

Page 15

Suomi

Ohjauspaneeli

LAMP

TEMP

RESYNC

SOURCE

# Toiminto Kuvaus

1 LAMP Lampun LED-merkkivalo 2 TRAPETSIKORJAUS Säätää kallistuman aiheuttamaa kuvahäiriötä.

3RESYNC

4 MENU

5VIRTA

6 Empowering-avain

7 TEMP Lämpötilan LED-merkkivalo

8 Nelisuuntaiset valintanäppäimet

9 SOURCE

10 Infrapunavastaanotin Kaukosäätimen vastaanotin.

Synkronoi projektorin automaattisesti vastaamaan lähdesignaalia.

• Paina "MENU" käynnistääksesi näyttövalikon (OSD) siirtyäksesi takaisin edelliseen vaiheeseen näyttövalikkotoiminnossa tai poistuaksesi näyttövalikosta.

• Vahvista kohteiden valinta.

Katso sisältö kohdassa "Projektorin kytkeminen päälle/pois päältä".

Ainutlaatuiset Acer-toiminnot: eOpening, eView, eTimer, ePower Management.

Käytä valitaksesi kohtia tai tehdäksesi säätöjä valintaasi.

Valitse RGB-, komponentti-, S-video-, komposiitti, SCART-, HDTV- ja HDMI™-lähteistä painamalla "SOURCE".

Page 16

Suomi

Kaukosäätimen toiminnot

4 6 7 9

20 22

24 26 28 30

21 23 25

27 29 31

# Kuvake Toiminto Kuvaus

1 Infrapunalähetin Lähettää signaalia projektoriin.

(#)

2 3 POWER Katso sisältö kohdassa "Projektorin kytkeminen päälle/

4 HIDE Kytkee videon pois päältä hetkellisesti. Paina "HIDE", jos

6 ASPECT RATIO Halutun kuvasuhteen valitsemiseen (Auto/4:3/16:9) 7 SOURCE Valitse RGB-, komponentti-, S-video-, komposiitti-,

8 RESYNC Synkronoi projektorin automaattisesti vastaamaan

9 ZOOM Lähentää tai loitontaa projektorin heijastamaa kuvaa. 10 Back Palaa edelliseen tiedostokansioon painamalla "BACK".

Laser-osoitin Osoita kaukosäätimellä heijastuspintaa.

pois päältä".

haluat piilottaa kuvan, paina uudelleen näyttääksesi kuvan.

FREEZE Näytettävän kuvan pysäyttämiseen.

SCART-, HDTV- ja HDMI™-lähteistä painamalla "SOURCE".

lähdesignaalia.

Page 17

Suomi

# Kuvake Toiminto Kuvaus

(#)

12 Enter Toista mediatiedosto painamalla "ENTER". 13 Nelisuuntaiset

14 TRAPETSIKORJAU Säätää projektorin kallistuman aiheuttamaa

15 MENU

Laser-painike Suuntaa kaukosäädin heijastuspintaa kohti ja pidä tätä

valintanäppäimet

painiketta painettuna aktivoidaksesi laser-osoittimen. Tämä toiminto ei ole tuettu Japanin markkinoilla.

Käytä ylös-, alas-, vasemmalle-, oikealle-painikkeita valitaksesi kohtia tai tehdäksesi säätöjä valintaasi.

kuvahäiriötä (±40 astetta).

• Paina "MENU" käynnistääksesi näyttövalikon

(OSD) siirtyäksesi takaisin edelliseen vaiheeseen näyttövalikkotoiminnossa tai poistuaksesi näyttövalikosta.

• Vahvista kohteiden valinta.

(*)

17 Empowering-

18 VOLUME Lisää tai vähentää äänenvoimakkuutta. 19 PAGE Vain tietokonetilassa. Käytä tätä painiketta seuraavan

20 Edellinen Palaa edelliseen hakemistoon tai sivuun

21 Seuraava Siirry seuraavaan hakemistoon tai sivuun

22 Toisto/Tauko Toista/tauota mediatiedosto painamalla "Toisto/Tauko". 23 Pysäytä Pysäytä mediatiedosto painamalla "Pysäytä". 24 VGA Paina "VGA" vaihtaaksesi lähteen VGA-liitäntään. Tämä

25 S-VIDEO Lähteen muuttamiseen S-videoksi. 26 COMPONENT Paina "COMPONENT" vaihtaaksesi lähteen

27 VIDEO Lähteen muuttamiseen komposiittivideoksi. 28 SD/USB A Paina "SD/USB A" vaihtaaksesi lähteen USB A:ksi (ei SD-

29 USB B Paina "USB B" vaihtaaksesi lähteen USB B:ksi. 30 HDMI™/DVI Paina "HDMI™/DVI" vaihtaaksesi lähteen HDMI™/

31 LAN/WiFi Paina "LAN/WiFi" näyttääksesi kuvan, joka on lähetetty

32 Näppäimistö 0~9 Paina "0-9" kirjoittaaksesi salasanan kohdassa "Security

HIIREN vasen/ oikea napsautus

näppäin

Vasen ja oikea painike ovat vasemmalla ja oikealla. Keskipainike toimii monisuuntaisena osoitintikkuna. Voit ottaa tämän toiminnon käyttöön kytkemällä USBkaapelin tietokoneesta projektoriin.

Ainutlaatuiset Acer-toiminnot: eOpening, eView, eTimer, ePower Management.

tai edellisen sivun valitsemiseen. Tämä toiminto on käytettävissä vain, kun liitäntä on tehty tietokoneeseen USB-kaapelilla.

tiedostoluettelonäkymässä painamalla "Edellinen".

tiedostoluettelonäkymässä painamalla "Seuraava".

liitäntä tukee signaaleita analoginen RGB, YPbPr (480p/ 576p/720p/1080i), YCbCr (480i/576i) ja RGBsync.

komponenttivideoksi. Tämä liitäntä tukee signaaleja YPbPr (480p/576p/720p/1080i) ja YCbCr (480i/576i).

toimintoa).

DVI:ksi.

langattomasti tietokoneesta projektoriin "Acer eProjection Management" -apuohjelmalla. (WiFitoiminto vain mallissa P7200i)

(Turvallisuus)".

Page 18

Suomi

Huomautus:

Huomautus: "#" Ei tuettu Japanin alueella.

Page 19

Suomi

Aluksi

DVD-soitin, digiboksi, HDTV-vastaanotin

DVD-soitin

S-videolähtö

Videolähtö

Internet

DVD-soitin, digiboksi, HDTV-vastaanotin

Projektorin liittäminen

DVI-D

HDMI

USB

HDMI

D-Sub

RBG

HDTV adapter

D-Sub

DVI-D

RBG

RS232

USB

D-Sub

# Kuvaus # Kuvaus

1 Virtajohto 10 Komposiittivideokaapeli 2 USB-kaapeli 11 RS232-kaapeli

USB

D-Sub

RBG

R B G

3 HDMI-kaapeli 12 SPDIF-kaapeli 4 DVI-kaapeli 13 Audiojohtoliitin/RCA 5 VGA-kaapeli 14 LAN-kaapeli

6 VGA-komponentti/HDTV-sovitin 15

Audiokaapeliliitin langalliselle

kaukosäätimelle 7 3 RCA -komponenttikaapeli 16 12 V DC -kaapeli 8 Audiokaapeliliitin/liitin 17 Hiiri 9 S-videokaapeli 18 USB-levy/-tikku

Huomautus:

Varmistaaksesi, että projektori toimii kunnolla tietokoneesi kanssa, varmista, että näyttötilan ajoitus on yhteensopiva projektorin kanssa. Huomautus:

"*" USB-aseman rajoitus, ei tue yli 500 mA:n virrankulutusta. Käytä ulkoista virtaa USB-laitteelle.

Page 20

Suomi

WLAN

Internet

Projektorin kytkeminen langattomaan käyttöön

# Kuvaus

1 Virtajohto 2 LAN-kaapeli 3 Antenni

Huomautus: Vain P7200i

Page 21

Suomi

Virtapainike

Linssinsuojus

Projektorin kytkeminen päälle/pois päältä

Projektorin kytkeminen päälle

1 Poista linssinsuojus. (Kuva #1)

2 Varmista, että virtajohto ja signaalikaapeli on liitetty kunnolla. Virran LED-

merkkivalo vilkkuu punaisena.

3 Käynnistä projektori painamalla ohjauspaneelin "Virta" - painiketta,

jolloin virtamerkkivalo muuttuu siniseksi. (Kuva #2)

4 Käynnistä lähde (tietokone, kannettava tietokone, videolaite, jne.).

Projektori löytää lähteen automaattisesti.

• Jos "Lock (Lukitus)" ja "Source (Lähde)" -kuvakkeet näkyvät näytössä, se tarkoittaa, että projektori on lukittu määrättyyn lähdetyyppiin ja sen tyyppistä tulosignaalia ei ole havaittu.

• Jos näytössä näkyy viesti "No signal (Ei signaalia)", varmista, että signaalikaapelit on liitetty kunnolla.

• Jos yhdistät samanaikaisesti useita lähteitä, käytä tulojen välillä vaihtamiseen ohjauspaneelin "Source"-painiketta tai kaukosäätimen suoraa lähdepainiketta.

SOURCE

TEMP

RESYNC

LAMP

ZOOM

Page 22

Suomi

Projektorin sammuttaminen

1 Projektori sammutetaan painamalla virtapainiketta. Tämä viesti tulee

näyttöön: "Please press the power button again to complete the shutdown process. (Paina virtapainiketta uudelleen suorittaaksesi sammutuksen loppuun.)" Paina virtapainiketta uudelleen.

2 Virran LED-merkkivalo muuttuu PUNAISEKSI ja vilkkuu nopeasti, kun

projektori on sammutettu ja tuuletin/tuulettimet pysyvät käynnissä noin kaksi minuuttia, millä varmistetaan järjestelmän jäähtyminen kunnolla.

3 Niin kauan kuin virtajohto on kytkettynä, voit painaa virtapainiketta

kytkeäksesi projektorin takaisin päälle heti milloin tahansa kaksi minuuttia kestävän sammutuksen aikana.

4 Kun järjestelmä on lopettanut jäähdytyksen, virran LED-merkkivalo lakkaa

vilkkumasta ja palaa tasaisen punaisena, mikä osoittaa laitteen olevan valmiustilassa.

5 Virtajohdon irrottaminen on nyt turvallista.

Varoitusvalot:

• "Projector Overheated. Lamp will automatically turn off soon. (Projektori ylikuumentunut. Lamppu sammuu pian automaattisesti.)" Tämä näyttöviesti osoittaa, että projektori on ylikuumentunut. Lamppu sammuu automaattisesti, projektori pysähtyy automaattisesti, ja lämpötilan LED-merkkivalo muuttuu punaiseksi. Ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen.

• "Fan failed. Lamp will automatically turn off soon. (Tuuletinvika. Lamppu sammuu pian automaattisesti.)" Tämä näyttöviesti osoittaa, että tuulettimessa on vika. Lamppu sammuu automaattisesti, projektori sammuu automaattisesti ja lämpötilan LED-merkkivalo alkaa vilkkua. Ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen.

Huomautus: Aina kun projektori sammuu automaattisesti ja LEDmerkkivalo palaa tasaisen punaisena, ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen.

Page 23

Suomi

Heijastetun kuvan säätäminen

Nostojalka

Kallistuman säätökiekko

Heijastetun kuvan korkeuden säätäminen

Tämä projektori on varustettu kuvan korkeuden säädön mahdollistavalla säätöjalalla.

Kuvan nostaminen/laskeminen:

1 Nosta kuva halutulle korkeudelle (kuva #1) ja vedä nostojalka ulos.

2 Käytä kallistuman säätökiekkoa (Kuva #2) kuvan kulman hienosäätöön.

3 Käytän linssinsiirron hallintarenkaita siirtämään kuva ihanteelliseen

asentoon. (Katso sivu 18)

Page 24

Suomi

65"

Korkeus: 167 cm Kuvan alareunasta yläreunaan

3 m Haluttu etäisyys

Korkeus: 110 cm

Kuvan koon ja etäisyyden optimointi

Katso alla olevasta taulukosta saavutettavissa olevat optimaaliset kuvakoot, kun projektori on sijoitettu halutulle etäisyydelle heijastuspinnasta. Esimerkki: Jos projektori on 3 m etäisyydellä heijastuspinnasta, hyvä kuvanlaatu on mahdollinen kuvakoossa välillä 65" - 99".

Huomautus: Huomautuksena alla olevaan kuvaan, vaaditaan 167 cm:n tila, kun projektori on sijoitettu 3 m etäisyydelle.

99"

65"

Kuva: Kiinteä etäisyys eri zoomilla ja heijastuspinnan koolla.

Page 25

Suomi

Ruudun koko

Haluttu etäisyys

(m)

Halkaisija

<A>

(tuumaa)

<B>

1,5 31 64 x 48 55 48 97 x 73 84

2 42 85 x 64 73 64 129 x 97 111

2,5 52 106 x 79 91 79 161 x 121 139

3 63 127 x 95 110 95 194 x 145 167

3,5 73 148 x 111 128 111 226 x 170 195

4 83 169 x 127 146 127 258 x 194 223

4,5 94 191 x 143 164 143 291 x 218 251

5 104 212 x 159 183 159 323 x 242 279

6 125 254 x 191 219 191 388 x 291 334

7 146 296 x 222 256 223 452 x 339 390

8 167 339 x 254 292 254 517 x 388 446

9 188 381 x 286 329 286 581 x 436 501

10 208 424 x 318 365 318 646 x 484 557

11 229 466 x 349 402 350 711 x 533 613

12 250 508 x 381 438 381 775 x 581 669

Zoomausuhde: 1,5x

(Min.zoom) (Max.zoom)

L (cm) x K (cm)

Ylälaita

Kuvan alareunasta yläreunaan

(cm) <C>

Ruudun koko

Halkaisija (tuumaa)

<B>

L (cm) x K (cm)

Ylälaita

Kuvan

alareunasta

yläreunaan

(cm) <C>

Page 26

Suomi

Korkeus

Kuvan alareunasta yläreunaan

Haluttu etäisyys

1,6 m

2,4 m

Haluttuun kuvakokoon pääseminen säätämällä etäisyyttä ja zoomia

Alla olevassa taulukossa näytetään, kuinka saavutetaan haluttu kuvakoko säätämällä joko sijaintia tai zoomausrengasta. Esimerkki: 50 tuuman kuvakoon saavuttamiseksi projektori asetetaan 1,6 m tai 2,4 m etäisyydelle heijastuspinnasta ja zoomia säädetään vastaavasti.

Page 27

Suomi

Ruudun koko Etäisyys (m)

Halkaisija

(tuumaa)

<A>

100 203 X 152 3,1 4,8 175

120 244 X 183 3,8 5,8 210

150 305 X 229 4,7 7,2 263

180 366 X 274 5,7 8,6 315

200 406 X 305 6,3 9,6 351

250 508 X 381 7,9 12,0 438

300 610 X 457 9,4 526

Zoomausuhde: 1,5x

L (cm) x K (cm)

30 61 X 46 0,9 1,4 53

40 81 X 61 1,3 1,9 70

50 102 X 76 1,6 2,4 88

60 122 X 91 1,9 2,9 105

70 142 X 107 2,2 3,4 123

80 163 X 122 2,5 3,8 140

90 183 X 137 2,8 4,3 158

Maks.zoomi

<B>

Min.zoomi

<C>

Yläreuna (cm)

Kuvan alareunasta

yläreunaan

<D>

Page 28

Suomi

Pystysuuntainen linssinsäätörengas

Vaakasuuntainen linssinsäätörengas

Kuinka asettaa kuva haluttuun kohtaan säätämällä linssinsiirtoa

Projektori on varustettu linssinsiirrolla, jonka avulla voi säätää projektiokuvan sijaintia vasemmalle tai oikealle ja ylös tai alas ilman, että projektoria tarvitsee fyysisesti siirtää.

Huomautus: Seuraavat tämän osion kuvat ovat vain viittellisiä eivätkä tarkkoja arvoja. Laitteiden väliset luvut voivat vaihdella kokoamistoleranssien johdosta.

Page 29

Suomi

Vaaka- tai pystysuuntaisen kuvasijainnin säätö

100% (H)

15%

100% (H)

20%

Ruutu

Maksimisiirto

Etäisyys (P)

Ruudun korkeus

Vasen puoli (15 % L)

Ruudun leveys (100 % L)

Oikea puoli (15 % L)

Kuvan pystysijaintia voi säätää välillä -5% ja 20% kuvan korkeudesta. (Pystysuuntaisen kuvan minimi-offset on kiinteä -5% kuvan korkeudesta projektorilinssin keskikohdasta.) Kun linssi on keskiasennossa, kuvan vaakasijaintia voidaan säätää vasemmalle tai oikealle korkeintaan 15% kuvanleveydestä.

ZOOM

LAMP

RESYNC

TEMP

SOURCE

Page 30

Suomi

LAMP

TEMP

SOURCE

RESYNC

ZOOM

H x 15%

V x 20%

115%(V), 0%(H)

-15%(H)

15%(H)

95%(V)

105%(V)

-7,5%(H)

7,5%(H)

Siirtymä, maks. = K x 15%

Siirtymä, min. = K x 5 %

Huomautus: Kuvan pystysuuntaista (vaakasuuntaista) maksimisäätöä voi rajoittaa kuvan vaakasijainti (pystysijainti). Katso seuraavaa kaaviota.

Page 31

Suomi

Käyttäjän ohjaimet

Asennusvalikko

Asennusvalikko tarjoaa näyttövalikon (OSD) projektorin asennusta ja huoltoa varten. Käytä OSD-näyttövalikkoa vain kun viesti "No signal input" (Ei signaalin tuloa) esitetään näyttöruudulla.

Valikkoasetukset sisältävät ruudun koon ja etäisyyden, tarkennuksen, trapetsikorjauksen ja muita asetuksia ja säätöjä.

1 Käynnistä projektori painamalla "Virta" –painiketta ohjaustaululla.

2 Paina menu –painiketta ohjaustaululla OSD-näyttövalikon käynnistämiseksi

asennusta ja huoltoa varten.

3 Taustakuvio toimii ohjeena kalibroinnin ja asetusten, kuten ruudun koon ja

etäisyyden, tarkkuuden ja muun, säätämiseen.

4 Asennusvalikko sisältää seuraavat vaihtoehdot:

•Projection method (Heijastusmenetelmä)

•Menu Location (Valikon sijainti)

•Keystone settings (Trapetsivääristymän asetukset)

•Language settings (Kieliasetukset)

•Reset to factory default function (Palauta tehtaan oletustoimintoihin)

Valitse ylös- ja alasnuolilla asetus, säädä sitä vasemmalle- ja oikeallenuolilla ja siirry oikealle-nuolella asetuksen alivalikkoon. Uudet asetukset tallennetaan automaattisesti valikosta poistuttaessa.

5 Voit poistua valikosta ja palata Acer-tervetuloruutuun koska tahansa

painamalla valikkopainiketta.

Page 32

Suomi

Acer Empowering -teknologia

Empowering näppäin

Acer eView Management

Acer eTimer Management

Acer eOpening Management

Acer Empowering Key tarjoaa neljä ainutlaatuista Acer-toimintoa: "Acer eView Management", "Acer eTimer Management", "Acer eOpening Management" ja "Acer ePower

Management". Paina " "-näppäintä yli sekunnin käynnistääksesi OSDnäyttövalikon sen toimintojen muokkaamiseksi.

Paina " " käynnistääksesi Acer eView Management -alivalikon.

"Acer eView Management" on näyttötilan valintaa varten. Katso lisätietoja kohdasta Näyttövalikot (OSD).

Paina " " käynnistääksesi "Acer eTimer Management” -alivalikon. "Acer eTimer Management" tarjoaa muistutustoiminnon esitysaikasäätimelle. Katso lisätietoja kohdasta Näyttövalikot (OSD).

Paina " " käynnistääksesi Acer eOpening Management -alivalikon. "Acer eOpening Management" antaa käyttäjän muuttaa aloitusnäyttöä persoonalliseksi. Katso lisätietoja kohdasta Näyttövalikot (OSD).

Acer ePower Management

Paina " " käynnistääksesi "Acer ePower Management" -toiminnon. "Acer ePower Management" tarjoaa käyttäjälle yhden pikakuvakkeen lampun ja projektorin kestoiän säätämiseksi. Katso lisätietoja kohdasta Näyttövalikot (OSD).

Page 33

Suomi

Päävalikko

Alavalikko

Asetus

Näyttövalikot (OSD)

Projektorissa on monikielisiä näyttövalikkoja, joiden avulla voit säätää kuvaa ja muuttaa useita asetuksia.

OSD-valikkojen käyttö

• Avaa OSD-valikko painamalla "MENU" kaukosäätimellä tai

ohjauspaneelissa.

• Kun OSD-näyttö tulee näkyviin, paina -näppäimiä valitaksesi

jonkin päävalikon kohdista. Kun olet valinnut halutun valikkokohdan,

paina siirtyäksesi alavalikkoon ominaisuuden asettamiseksi.

• Valitse haluamasi kohta -näppäimillä ja säädä asetuksia -

näppäimillä.

• Valitse seuraava säädettävä kohta alavalikosta ja säädä sitä edellä

kuvatulla tavalla.

• Paina "MENU" kaukosäätimellä tai ohjauspaneelissa, jolloin näyttö palaa

päävalikkoon.

• Voit poistua OSD-valikosta painamalla uudelleen "MENU" kaukosäätimellä

tai ohjauspaneelissa. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti.

Page 34

Suomi

Color (Väri)

Display Mode (Näyttötila)

Wall Color (Seinän väri)

Brightness (Kirkkaus)

Contrast (Kontrasti)

Color Temperature (Värilämpötila)

Degamma (Gammakorjaus)

Color R (Väri R) Color G (Väri G) Color B (Väri B) Saturation

(Värikylläisyys)

Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia.

• Bright (Kirkas): Kirkkauden optimointi.

• Presentation (Esitys): Kokousesityksille.

• Standard (Standardi): Tavalliselle ympäristölle.

• Video: Videokuvan toistamiseen kirkkaassa ympäristössä.

• User (Käyttäjä): Muista käyttäjän asetukset.

Valitse tällä toiminnolla seinää vastaava väri. Vaihtoehtoja on muutama, mukaan lukien valkoinen, vaaleankeltainen, vaaleansininen, vaaleanpunainen ja tummanvihreä. Se kompensoi seinän väristä johtuvaa väripoikkeamaa, jotta kuvan värisävy näkyy oikeana.

Säädä kuvan kirkkautta.

• Paina tummentaaksesi kuvaa.

• Paina valaistaksesi kuvaa.

"Contrast (Kontrasti)" säätää kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Kontrastin säätäminen muuttaa kuvassa olevan mustan ja valkoisen värin määrää.

• Paina vähentääksesi kontrastia.

• Paina lisätäksesi kontrastia.

Säädä värilämpötilaa. Korkeammissa värilämpötiloissa näytön kuva näyttää kylmemmältä ja alhaisimmissa värilämpötiloissa lämpimämmältä.

Vaikuttaa tumman maiseman esittämiseen. Mitä suurempi gammaarvo, sen kirkkaammalta maisema näyttää.

Säätää punaista väriä

Säätää vihreää väriä

Säätää sinistä väriä

Säätää videokuvan mustavalkoisesta täysvärikuvaan.

• Paina vähentääksesi kuvan värimäärää.

• Paina - lisätäksesi kuvan värimäärää.

Page 35

Suomi

Tint (Sävy)

Säätää punaisen ja vihreän väritasapainoa.

• Paina lisätäksesi vihreän määrää kuvassa.

• Paina lisätäksesi punaisen määrää kuvassa.

Huomautus: Saturation (Värikylläisyys)- ja Tint (Sävy) -toimintoja ei tueta tietokone- tai HDMI-tilassa.

Image (Kuva)

Projection (Projisointitapa)

Etuprojektio

• Tehdasasetus.

Aspect Ratio (Kuvasuhde)

Kattokiinnitteinen etuprojektio

• Valitessasi tämän toiminnon, projektori kääntää kuvan ylösalaisin

katosta heijastamista varten.

Takaprojektio

• Valitessasi tämän toiminnon projektori kääntää kuvan niin, että

voit heijastaa kuvan läpikuultavan valkokankaan takaa.

Kattokiinnitteinen takaprojektio

• Valitessasi tämän toiminnon, projektori kääntää kuvan

samanaikaisesti sivu- ja pystysuunnassa. Voit heijastaa katosta valkokankaan takaa.

Säädä kuvasuhde tämän toiminnon avulla.

• Automaattinen: Säilytä kuvan alkuperäinen leveys-korkeussuhde

ja maksimoi kuvan sopivuus natiiveihin vaaka- tai pystypikseleihin.

• 4:3: Kuva skaalautuu näyttöön sopivaksi ja näytetään 4:3

• 16:9: Kuva skaalautuu näytön leveyteen sopivaksi ja korkeus

kuvasuhteella.

säädetään näyttämään kuva 16:9 kuvasuhteessa.

Page 36

Suomi

Keystone (Trapetsikorjaus)

H Keystone (Vaakasuuntainen trapetsikorjaus)

V Keystone (Pystysuuntainen trapetsikorjaus)

H. Position (Vaakakohta)

Säätää kallistuman aiheuttamaa kuvahäiriötä. (±40 astetta)

Paina tai säätääksesi kuvan vääristymää vaakasuunnassa ja saadaksesi aikaan suorakulmaisemman kuvan.

Paina tai säätääksesi kuvan vääristymää pystysuunnassa ja saadaksesi aikaan suorakulmaisemman kuvan.

• Paina - siirtääksesi kuvaa vasemmalle.

• Paina - siirtääksesi kuvaa oikealle.

V. Position (Pystykohta)

• Paina - siirtääksesi kuvaa alas.

• Paina siirtääksesi kuvaa ylös.

Frequency (Taajuus)

Tracking (Seuranta)

Sharpness (Terävyys)

"Frequency (Taajuus)" muuttaa projektorin virkistystaajuutta niin, että se vastaa tietokoneesi grafiikkakortin taajuutta. Jos näet projisoidussa kuvassa pystysuuntaisen vilkkuvan palkin, käytä tätä toimintoa tarvittavien säätöjen tekemiseen.

Synkronoi projektorin signaaliajastuksen grafiikkakortin kanssa. Jos kuva on epävakaa tai vilkkuva, käytä tätä toimintoa sen korjaamiseen.

Säätää kuvan terävyyttä.

• Paina vähentääksesi terävyyttä.

• Paina lisätäksesi terävyyttä.

PIP

• Painamalla "On (Päälle)" saat kaksi näyttöä näkyviin

samanaikaisesti.

• Valitse "Off (Pois)" otaaksesi toiminnon pois käytöstä.

PIP Source (PIP-lähde)

PIP Location (PIP-sijainti)

PIP Size (PIP-koko) Valitse PIP-toissijaisen signaalin koko näytöllä.

Paina ja valitaksesi toissijaisen videolähteen: Komposiitti-, S-video- tai komponenttisignaali. Valitse PIP-toissijaisen signaalin sijainti näytöllä.

Huomautus: "H. Position (Vaakakohta)" , "V. Position (Pystykohta)", "Frequency (Taajuus) ja "Tracking (Seuranta)" toiminnot eivät ole tuettuja HDMI- ja videotilassa. Huomautus: Sharpness (Terävyys) -toiminto ei ole tuettu HDMI-, DVI- tai tietokonetilassa. Huomautus: PIP, PIP-lähde, PIP-sijainti ja PIP-koko eivät ole tuettuja videotilassa.

Page 37

Suomi

Management (Hallinta)

ECO Mode (Virransäästötila)

High Altitude (Korkea paikka)

Auto Shutdown (Automaattinen katkaisu)

Lamp Hour Elapse (Kuluneet lampputunnit)

Lamp Reminding (Lamppumuistutus)

Lamp Hour Reset (Nollaa lampputunnit)

Valitse "On (Päälle)" himmentääksesi projektorin lamppua virrankulutuksen säästämiseksi, lampun keston pidentämiseksi ja äänen vaimentamiseksi. Valitse "Off (Pois)" palataksesi normaaliin tilaan.

Kytke korkean paikan tila päälle valitsemalla "On (Päälle)". Käyttää tuulettimia jatkuvasti täydellä teholla, jotta projektori saisi riittävästi jäähdytystä suuressa korkeudessa.

Projektori sammuu automaattisesti, kun signaalituloa ei ole ollut määritetyn ajan jälkeen. (minuuteissa)

Näyttää lampun kuluneen käyttöajan (tunteina).

Aktivoi tämä toiminto näyttämään muistutus lampun vaihtamisesta 30 tuntia ennen sen odotetun käyttöiän loppumista.

Paina -painiketta ja valitse "Yes (Kyllä)" palauttaaksesi lampputuntilaskurin 0 tunniksi.

Setting (Asetus)

Menu Location (Valikon sijainti)

Source Lock (Lähteen lukitus)

Valitse valikon sijainti näytöllä.

Kun tämä toiminto on kytketty "Off (Pois)", projektori etsii muita signaaleja, jos nykyinen tulosignaali häviää. Kun lähteen lukitus on kytketty "On (Päälle)", se "lukitsee" nykyisen lähdekanavan, jollet paina "Source" -painiketta kaukosäätimellä seuraavalle kanavalle siirtymiseksi.

Page 38

Suomi

Startup Screen (Käynnistysnäyttö)

Screen Capture (Ruudunkaappaus)

Closed Caption (Tekstitys)

Security (Turvallisuus)

Käytä tätä toimintoa valitaksesi haluamasi käynnistyskuvan. Jos vaihdat asetusta, muutokset tulevat voimaan, kun poistut näyttövalikosta.

• Acer: Acer-projektorin oletuskäynnistysnäyttö.

• User (Käyttäjä): Käytä "Screen Capture (Kuvakaappaus)" toiminnon Muista kuva -toimintoa.

Mukauta aloitusnäyttö tällä toiminnolla. Voit kaapata kuvan, jota haluat käyttää aloitusnäyttönä, noudattamalla seuraavia ohjeita. Huomautus: Ennen kuin jatkat seuraavilla vaiheilla varmista, että Keystone (Trapetsikorjaus) on asetettu oletusarvoon 0 ja kuvasuhteeksi on asetettu 4:3. Katso lisätietoja kohdasta "Image (Kuva)".

• Muuta "Startup Screen (Oletusnäyttö)" oletusasetuksesta "Acer" asetukseen "User (Käyttäjä)".

• Paina"Screen Capture (Kuvakaappaus)" mukauttaaksesi aloitusnäyttöä.

• Valintaikkuna tulee näkyviin toiminnon vahvistamiseksi. Valitse "Yes (Kyllä)", jos haluat käyttää nykyistä kuvaa mukautettuna aloitusnäyttönä. Kaappausala on punainen neliön muotoinen alue. Valitse "No (Ei)", jos haluat perua kuvakaappauksen ja poistua näyttövalikosta.

• Näkyviin tulee viesti, jossa mainitaan kuvakaappauksen olevan käynnissä.

• Kun kuvakaappaus on valmis, viesti katoaa ja näkyviin tulee alkuperäinen näyttö.

• Alla näytetty mukautettu aloitusnäyttö tulee voimaan uuden tulosignaalin ilmetessä tai kun käynnistät projektorin uudelleen.

Valitsee etuoikeutetun suljetun kuvatekstin tilan vaihtoehdoista CC1, CC2, CC3, CC4, (CC1 näyttää kuvatekstit ensisijaisella kielellä alueellasi). Voit poistaa tekstityksen käytöstä valitsemalla "Off (Pois)". Tämä toiminto on käytettävissä vain kun komposiittivideo- tai S-Videotulosignaali on valittuna ja sen järjestelmämuoto on NTSC. <Huomautus> Aseta näyttöruudun kuvasuhteeksi 4:3. Tämä toiminto ei ole käytettävissä, kun kuvasuhde on "16:9" tai "Auto (Automaattinen)".

Security (Turvallisuus) Tämä projektori tarjoaa järjestelmänvalvojalle käytännöllisen turvallisuustoiminnon projektorin käytön hallintaan.

Paina muuttaaksesi "Security (Turvallisuus)" -asetusta. Jos turvallisuustoiminto on käytössä, on annettava "Administrator

Password (Pääkäyttäjän salasana)" ennen turvallisuusasetusten muuttamista.

• Valitse "On (Päällä)" ottaaksesi turvallisuustoiminnon

käyttöön. Käyttäjän on annettava salasana voidakseen käyttää projektoria. Katso lisätietoja kohdasta "Käyttäjän salasana".

• Jos "Off (Pois)" on valittu, käyttäjä voi käynnistää projektorin

ilman salasanaa.

Huomautus: Kuvakaappaustoimintoonkäytössä vain kuvasuhteessa 4:3. Huomautus: Saadaksesi parhaan kuvanlaadun XGA-malleissa loppukäyttäjää suositellaan asettamaan tietokoneen resoluutioksi 1024 x 768 ennen tämän toiminnon käyttöä. Huomautus: Parasta kuvan laatua varten WXGA-malleilla aseta tietokoneen resoluutioksi 1 280 x 800 ennen kuin käytät tätä toimintoa.

Page 39

Suomi

Timeout(Min.) (Aikakatkaisu (Min.)) Kun "Security (Turvallisuus)" on aktivoitu "On (Päälle)",

järjestelmänvalvoja voi asettaa aikakatkaisutoiminnon.

• Paina tai valitaksesi aikakatkaisujakson.

• Asteikko on 10-990 minuuttia.

• Kun aika täyttyy, projektori kehottaa käyttäjää antamaan

salasanan uudelleen.

• Asetuksen "Timeout (Min.)" oletusasetus on "Off (Pois)".

• Kun turvallisuustoiminto on otettu käyttöön, projektori pyytää

käyttäjää antamaan salasanan projektoria käynnistettäessä. Sekä "User Password (Käyttäjän salasana)" että "Administrator Password (Järjestelmänvalvojan salasana)" voidaan hyväksyä tässä valintaikkunassa.

User password (Käyttäjän salasana)

• Paina muuttaaksesi "User Password (Käyttäjän salasana)"

-asetusta.

• Aseta salasana kaukosäätimen numeronäppäimillä ja vahvista

se painamalla "MENU".

• Paina poistaaksesi merkin.

• Anna salasana, kun näkyviin tulee "Confirm Password

(Vahvista salasana)".

• Salasanan pituuden tulee olla 4-8 merkkiä.

• Jos valitset "Request password only after plugging power cord

(Pyydä salasanaa vain, kun virtajohto liitetään)", projektori kehottaa käyttäjää antamaan salasanan aina, kun virtajohto liitetään.

• Jos valitset "Always request password while projector turns on

(Pyydä salasana aina, kun projektori käynnistetään)", käyttäjän on annettava salasana aina, kun projektori käynnistetään.

Administrator Password (Järjestelmänvalvojan salasana)

"Administrator Passwordia (Järjestelmänvalvojan salasanaa)" voidaan käyttää sekä "Enter Administrator Password (Anna järjestelmänvalvojan sanasana)"- että "Enter Password (Anna salasana)"-valintaikkunassa.

• Paina muuttaaksesi "Administrator Password

(Järjestelmänvalvojan salasana)"-asetuksen.

• Oletusasetus "Administrator Password(Järjestelmänvalvojan

salasana)"-asetukselle on "1234".

Jos olet unohtanut järjestelmänvalvojan salasanan, voit palauttaa sen seuraavin toimenpitein:

• Yksilöllinen 6-numeroinen "Universal Password (Yleinen

salasana)", joka on painettu turvallisuuskorttiin (pakkauksen lisävaruste). Yksilöllinen salasana on numerosarja, jonka projektori hyväksyy aina huolimatta siitä, mitkä on järjestelmänvalvojan salasana.

• Jos turvallisuuskortti ja numerosarja on kadonnut, ota yhteys

Acerin huoltokeskukseen.

Page 40

Suomi

Lukitse käyttäjän käynnistysnäyttö

• Lukitse käyttäjän käynnistysnäyttö -asetuksen oletus on "OFF

VGA-lähtö (Valmiustila)

Reset (Alkuasetukset)

LAN

LAN IP/Peitto

LAN Reset (LAN-nollaus)

WiFi/LAN

WIFI/LAN IP/Peite

WiFi/LAN-nollaus

Auto Screen (Automaattinen ruutu)

• Oletustila on "Off (Pois)". Valitse "On (Päällä)" jos haluat ottaa

• Paina -painiketta ja valitse "Yes (Kyllä)", jos haluat

• Oletustila on "Off (Pois)". Valitse "On (Päälle)" jos haluat ottaa

• Yksilöi IP- ja Peitto-osoite. (Vain P7203/P7205.)

• Nollaa LAN -toiminto (Vain P7203/P7205.)

• Oletus on "On (Päälle)". Valitse Off (Pois) jos haluat poistaa

• Yksilöi IP- ja peiteosoite. (Vain P7200i.)

• Nollaa LAN- tai WiFi-toiminto. (Vain P7200i.)

• Oletustila on Päälle, jolloin sähköisen ruudun ylös-/alasliike

Audio (Ääni)

(POIS)". Jos lukitse käyttäjän aloitusnäytön asetus on "ON (PÄÄLLÄ)", käyttäjät eivät voi muuttaa aloitusnäyttöä, jolloin vältytään siltä, että muuta käyttäjät muuttavat sitä omavaltaisesti. Valitse "OFF (POIS)" avataksesi aloitusnäytön lukituksen.

käyttöön VGA-lähtöliitännän.

palauttaa kaikkien valikoiden parametrit tehtaan oletusasetuksiksi.

käyttöön LAN-yhteyden. (Vain P7203/P7205.)

langattoman verkon tai LAN-liitännän käytöstä. (Vain P7200i.)

yhdistetään projektorin virran kytkemiseen.

Volume (Äänenvoimakkuus)

Mute (Mykistä)

Power On/Off Volume (Päälle/pois kytkemisen äänenvoimakkuus)

Alarm Volume (Varoituksen äänenvoimakkuus)

• Paina vähentääksesi äänenvoimakkuutta.

• Paina lisätäksesi äänenvoimakkuutta.

• Valitse "On (Päälle)" mykistääksesi äänen.

• Valitse "Off (Pois)" palauttaaksesi äänen.

• Valitse tämä toiminto säätääksesi ilmoituksen

äänenvoimakkuutta kytkettäessä projektoria päälle/pois.

• Valitse tämä toiminto säätääksesi varoitusäänimerkkien

äänenvoimakkuutta.

Page 41

Suomi

Timer (Ajastin)

Timer Location (Ajastimen sijainti)

Timer Start (Ajastuksen aloitus)

Timer Period (Ajastusaika)

Timer Volume (Ajastimen äänenvoimakkuus)

Timer Display (Ajastinnäyttö)

• Valitse ajastimen paikka näytöllä.

• Paina käynnistääksesi tai pysäyttääksesi ajastimen.

• Paina tai säätääksesi ajastusaikaa.

• Valitse tämä toiminto säätääksesi ilmoituksen

• Paina tai kytkeäksesi ajastintilan näkyviin

Language (Kieli)

Valitse monikielinen näyttövalikko. Käytä näppäimiä tai

• Paina vahvistaaksesi valinnan.

äänenvoimakkuutta, kun ajastintoiminto on käytössä ja aika täyttyy.

näyttöön.

valitaksesi halutun valikkokielen.

Page 42

Suomi

Liitteet

Vianetsintä

Jos kohtaat ongelmia Acer-projektorin käytössä, katso ohjeet seuraavasta vianetsintäoppaasta. Jos ongelma ei häviä, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen.

Kuvaongelmat ja ratkaisut

# Ongelma Ratkaisu

1 Näytölle ei tule

kuvaa

2 Osittainen, vierivä

tai väärin näytetty kuva (tietokoneella (Windows 95/98/ 2000/XP))

• Liitetty kuten kuvattu luvussa "Aluksi".

• Tarkista, että liittimet ovat ehjiä.

• Tarkista, että projektorin lamppu on asennettu

kunnolla. Katso luku "Lampun vaihtaminen".

• Varmista, että olet poistanut linssinsuojuksen, ja että

projektori on päällä.

•

Paina kaukosäätimen tai ohjauspaneelin “RESYNC”painiketta.

• Jos kuva näkyy väärin:

• Avaa ohjauspaneelin "My Computer (Oma

tietokone)"-kuvake ja kaksoisnapsauta sitten "Display (Näyttö)" -kuvaketta.

• Valitse "Asetukset"-välilehti.

• Varmista, että näyttöresoluutio on pienempi tai

yhtä suuri kuin UXGA (1600 x 1200).

• Napsauta"Advanced Properties (Lisäasetukset)"

Jos ongelma ei poistu, vaihda käyttämäsi monitorinäyttö ja toimi seuraavien vaiheiden mukaisesti:

-painiketta.

• Varmista, että resoluutio on pienempi tai

yhtäsuuri kuin UXGA (1600 x 1200).

• Napsauta "Monitor (Näyttö)"-välilehdellä

olevaa "Change (Vaihda)" -painiketta.

• Napsauta kohtaa "Show all devices (Näytä

kaikki laitteet)". Valitse sitten "Standard monitor types (Standardimonitorityypit)" kohdassa SP ja valitse tarvitsemasi piirtotarkkuus kohdassa "Models (Mallit)".

• Varmista, että näytön resoluutio on pienempi

tai yhtäsuuri kuin UXGA (1600 x 1200).

Page 43

Suomi

3 Osittainen, vierivä

tai väärin näkyvä kuva (kannettaville)

4 Kannettavan

tietokoneen näyttö ei näytä esitystä

5 Kuva on epävakaa

tai vilkkuva

6 Kuvassa on

pystysuuntainen, vilkkuva palkki

• Paina kaukosäätimen tai ohjauspaneelin “RESYNC”-

painiketta.

• Jos kuva näkyy väärin:

• Noudata (ylläolevan) kohdan 2 vaiheita

säätääksesi tietokoneen resoluutiota.

• Anna ulostuloasetukset. Esimerkki: [Fn]+[F4],

Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5 ]

• Jos kohtaat vaikeuksia vaihtaessasi näyttösi

resoluutiota tai jos näyttösi pysähtyy, käynnistä kaikki laitteet ja projektori uudelleen.

• Jos käytät Microsoft

kannettavaa tietokonetta: Jotkin PC-tietokoneet saattavat kääntää omat näyttönsä pois päältä, kun toinen näyttölaite on kytketty päälle. Jokainen näistä aktivoidaan eri tavalla. Lisätietoja saat tietokoneen käyttöoppaasta.

• Jos käytät Apple

tietokonetta: Avaa Järjestelmäasetuksissa Näyttö ja valitse Videopeilaus "On (Päälle)".

Windows® -pohjaista

Mac® OS -pohjaista kannettavaa

• Käytä toimintoa "Tracking (Seuranta)" sen

korjaamiseen. Katso lisätietoja kohdasta "Image (Kuva)".

• Vaihda tietokoneesi värikylläisyysasetuksia.

• Käytä "Frequency (Taajuus)"-toimintoa sen

säätämiseen. Katso lisätietoja kohdasta "Image (Kuva)".

• Tarkista ja aseta uudelleen grafiikkakorttisi

näyttötila, jotta se on yhteensopiva projektorin kanssa.

7 Kuva ei ole tarkka

8 Kuva on venynyt

tilassa näytettäessä DVD:tä laajakuvana

• Tarkista onko linssinsuojus poistettu.

• Säädä projektorin linssin tarkennusrenkaalla.

• Varmista, että heijastuspinta on vaaditun etäisyyden

päässä projektorista (1,0 - 10,0 metriä). Katso lisätietoja kohdasta "Haluttuun kuvakokoon pääseminen säätämällä etäisyyttä ja zoomia".

Kun toistat DVD:tä koodattuna anamorfiseen tai 16:9 kuvasuhteeseen, seuraavia asetuksia on ehkä säädettävä:

• Jos toistat 4:3 -muotoista DVD:tä, vaihda muoto 4:3

:ksi projektorin näyttövalikossa.

• Jos kuva on yhä venynyt, myös kuvasuhdetta on

säädettävä. Aseta näyttömuoto 16:9 (leveä) muotosuhdetyypiksi DVD-soittimessa.

Page 44

Suomi

9 Kuva on liian

pieni tai iso

• Säädä zoomausrengasta projektorin päällä.

• Siirrä projektoria lähemmäs tai kauemmas

valkokankaasta.

• Paina kaukosäätimen tai ohjauspaneelin "MENU" -

painiketta. Siirry kohtaan "Image (Kuva) --> Aspect Ratio (Kuvasuhde)" ja kokeile eri asetuksia.

10 Kuva on

kallistunut sivuilta

• Jos mahdollista, sijoita projektori uudelleen niin, että

se on keskitetty heijastuspinnalle.

• Paina kaukosäätimen "Keystone (Trapetsikorjaus) /

" -painiketta, kunnes sivut ovat pystysuorassa.

11 Kuva näkyy

peilikuvana

• Valitse valikkonäytöstä "Image (Kuva) --> Projection

(Projisointitapa)" ja säädä heijastuksen suunta.

Projektoriongelmat

# Tila Ratkaisu

1 Projektori lakkaa vastaamasta

hallintalaitteisiin

2 Lamppu palaa loppuun tai siitä

kuuluu poksahtava ääni

Jos mahdollista, sulje monitori ja irrota virtajohto ja odota vähintään 30 sekuntia, ennen kuin yhdistät virtajohdon uudelleen.

Kun lampun käyttöikä päättyy, se sammuu ja siitä kuuluu äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppu on vaihdettu. Vaihtaessasi lampun, seuraa kohdassa "Lampun vaihtaminen" annettuja ohjeita.

Page 45

Suomi

Näyttövalikon viestit

# Tila Muistutusviesti

1 Viesti Fan Fail (Tuuletinvika) - järjestelmän tuuletin ei toimi.

Projector Overheated (Projektori ylikuumentunut) - projektori on ylittänyt suositellun käyttölämpötilan ja sen on annettava jäähtyä, ennen kuin sitä voi käyttää. Tarkista myös, onko pölysuodattimet asennettu. Jos pölysuodatin on tukkeutunut pölystä, puhdista se. Katso lisätietoja kohdasta “Pölysuodattimen puhdistaminen ja vaihtaminen”.

Replace the lamp (Vaihda lamppu) - lamppu on saavuttamassa käyttöikänsä lopun. Valmistaudu vaihtamaan se pian.

Page 46

Suomi

Merkkivalo- ja hälytysmääritysluettelo

LED-merkkivaloviestit

Lampun LED -

Viesti

Valmiustila (virtajohto liitetty)

Virtapainike PÄÄLLÄ -- -- -- V

Lamppu uudelleen -- -- -- Nopea

Sammuttaminen (jäähdytystila)

Sammuttaminen (jäähdytys valmis)

Virhe (lämpövirhe) -- V -- V

Virhe (Tuulettimen lukitusvirhe)

Virhe (lampun särkyminen)

Virhe (väripyörävika) Nopea

merkkivalo

Punainen Punainen Punainen Sininen

-- -- V --

-- -- Nopea

-- -- V --

-- Nopea

V----V

vilkkuminen

Lämp.-LED Virran LED-valo

vilkkuminen

-- -- V

-- V

Page 47

Suomi

Pölysuodottamien puhdistaminen ja vaihtaminen

Pölysuodattimien puhdistaminen

Puhdista pölysuodattimet aina 1000 käyttötunnin jälkeen. Jos niitä ei puhdisteta säännöllisesti, ne voivat tukkiutua pölystä ja estää kunnollisen tuuletuksen. Tämä voi aiheuttaa ylikuumenemista ja vahingoittaa projektoria.

TEMP

SOURCE

LAMP

RESYNC

Noudata seuraavia ohjeita: 1 Sammuta projektori. Odota, että virran merkkivalo lakkaa vilkkumasta ja

irrota virtajohto. 2 Anna projektorin jäähtyä vähintään 30 minuuttia. 3 Irrota kulma (kuva #1) 4 Vedä pölysuodatin pois (kuva #2) 5 Puhdista pölysuodattimet pienellä pölynimurilla, joka on suunniteltu

tietokoneita ja muita toimiston pienlaitteita varten. 6 Jos likaa on vaikea poistaa, tai suodatin on rikkoutunut, ota yhteys

paikalliseen jälleenmyyjään tai huoltokeskukseen saadaksesi uuden

suodattimen.

Page 48

Suomi

Lampun vaihtaminen

Poista ruuvimeisselillä ruuvi(t) kannesta ja vedä lamppu ulos. Projektori havaitsee lampun käyttöiän loppumisen. Näyttöön tule varoitusviesti

"Lamp is approaching the end of its useful life in full power operation. Replacement Suggested! (Lamppu lähestyy käyttöikänsä loppua täydellä käyttöteholla. Vaihtoa suositellaan!)" Nähdessäsi tämän viestin, vaihda lamppu niin pian kuin mahdollista. Varmista, että projektori on ehtinyt jäähtyä vähintään 30 minuuttia, ennen kuin vaihdat lampun.

Varoitus: Lampun kotelo on kuuma! Anna sen jäähtyä, ennen kuin vaihdat lampun.

LAMP

RESYNC

TEMP

SOURCE

Lampun vaihtaminen 1 Sammuta projektori painamalla virtapainiketta. 2 Anna projektorin jäähtyä vähintään 30 minuuttia. 3 Irrota virtajohto. 4 Paina OPEN -painiketta projektorin molemmilta puolilta yhtä aikaa

kotelon avaamiseksi. (Kuva #1) 5 Avaa kotelo. (Kuva #2) 6 Irrota kaksi ruuvia, jotka pitävät lamppumoduulia paikallaan (kuva #3). 7 Vedä lamppumoduuli voimakkaasti ulos. (Kuva #4)

Tee tämä käänteisessä järjestyksessä, kun kiinnität lamppumoduulin.

Varoitus: Vähentääksesi henkilövahingon vaaraa, älä pudota lamppumoduulia tai kosketa lamppua. Lamppu voi särkyä ja aiheuttaa vamman jos se pudotetaan.

Page 49

Suomi

Pitkä tanko

Kattokiinnitysjalusta

- Kiinnitä kattoon

Jatkotanko

Pitkä vastakappale Kuusiokoloavain

- Kiristämiseen/löysäämiseen

Kiristysruuvi

Keskipitkä sauva

Ruuvityyppi A

Pituus 50 mm/halkaisija 8 mm -

Lyhyt tanko

Kattoasennus

Jos haluat kiinnittää projektorin kattokiinnityksellä, katso seuraavat vaiheet:

1 Poraa neljä reikää kiinteään, rakenteellisesti ehjään katon osaan ja kiinnitä

asennusalusta.

49,9

8,4

Huomautus: Ruuvit eivät kuulu toimitukseen. Hanki asianmukaiset ruuvit kattotyypin mukaan.

2 Kiinnitä kattotanko oikeantyyppisillä nelisylinteriruuveilla.

130 mm

Page 50

Suomi

Ruuvityyppi B

Välikappale

- Lämmön haihduttamiseen

Pieni aluslevy

Suuri aluslevy

Projektoriteline

Tukee projektoria ja mahdollistaa -

säätämisen

Suuri vastakappale Kuusiokoloavain

- Kiristämiseen/löysäämiseen

Kiristysruuvi

Ruuvityyppi A

Pituus 50 mm /halkaisija 8 mm

3 Käytä projektoripuolella oikeaa määrää ruuveja projektorin

kiinnittämiseen kattokiinnitystelineeseen.

Huomautus: On suositeltavaa säilyttää kohtuullinen etäisyys kiinnitystelineen ja projektorin välillä kunnollisen lämpöjakelun varmistamiseksi. Käytä kahta välilevyä lisätukena, jos katsot tarpeelliseksi.

4 Kiinnitä kattokiinnike kattotankoon.

Page 51

Suomi

5 Säädä kulmaa ja asentoa tarpeen mukaan.

Kiristysruuvi

Kuusiokoloavain

Kiristysruuvi

140,00 mm

82,52 mm

RUUVIN TIEDOT M3 x 20 mm

Huomautus: Oikea ruuvityyppi ja aluslevy kullekin mallille on luetteloitu seuraavassa taulukossa. Halkaisijaltaan 3 mm ruuvit ovat omassa ruuvipakkauksessaan.

Mallit Ruuvityyppi B Aluslevytyyppi

P7203/P7205/ P7200i

Halkaisija (mm) Pituus (mm) Suuri Pieni

320VV

Page 52

Suomi

Tekniset tiedot

Kaikki jäljempänä esitetyt tekniset tiedot voivat muuttua ilman erillistä ilmoitusta. Katso viimeiset tekniset tiedot Acerin julkaistuista markkinoinnin teknisistä tiedoista.

Projektiojärjestelmä

Resoluutio

Tietokoneyhteensopivuus

Videoyhteensopivuus

Kuvasuhde 4:3 (natiivi), 16:9 Värien määrä 1,07 miljardia väriä Projektiolinssi F/ 2,45 - 2,9, f = 22,18 mm - 33,27 mm, 1,5X

Heijastuspinnan koko (halkaisija) 32" (81,23 cm) - 300" (762 cm) Projisointietäisyys 3,28' (1,0 m) - 32,8' (10,0 m) Heittosuhde 64" @ 2 m (1,55 – 2,36:1) Vaakasuora pyyhkäisynopeus 30 kHz - 100 kHz Virkistystaajuus 50 - 85 Hz Lampputyyppi P7203: 350 W käyttäjän vaihdettavissa oleva lamppu

Trapetsikorjaus +/- 40 astetta Audio Sisäinen kaiutin 3 W x 2 lähtöteholla Paino 7,5 kg Mitat (L x S x K) 398 mm x 310 mm x 140 mm (15,7" x 12,2" x 5,5") Kaukosäädin Laserosoitintoiminto Digitaalinen zoom 2X Virtalähde Vaihtovirtatulo 100 - 240 V, 50 - 60 Hz Virrankulutus

Käyttölämpötila 5ºC - 35ºC / 41ºF - 95ºF

DLP

Natiivi: XGA (1024 x 768), maksimi: UXGA (1600 x

1200),WSXGA+ (1680 x 1050), 1080p (1920 x 1080)

IBM PC ja yhteensopivat, Apple Macintosh, iMac ja

VESA-standardit: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+

NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/

K/K1/L), HDTV (720p, 1080i/p), EDTV (480p, 576p),

SDTV (480i, 576i)

manuaalinen zoomauslinssi

P7200i: 280 W käyttäjän vaihdettavissa oleva lamppu P7205: 400 W käyttäjän vaihdettavissa oleva lamppu

P7203: 450 W ± 10 % P7200i: 385 W ± 10 % P7205: 525 W ± 10 %

Page 53

Suomi

I/O-liitännät

Vakiopakkauksen sisältö

• Virtapistoke x1

• VGA-tulo x2

• Komposiittitulo x1

• S-video x1

• VGA-lähtö x1

• HDMI x2

• DVI-D x1: HDCP-tuella

• RS232 3-nastainen mini-dim-liitin x1

• USB ×4

• 3,5 mm audiotuloliitin x2

• 3,5 mm audiolähtöliitin x1

• SPDIF RCA -lähtöliitin x1

• 3 RCA -komponenttivideo x1

• RJ45 x1

• DC-liitin x1

Seuraava kohde on vain mallille P7200i:

• Langaton antenni x1

• Verkkovirtajohto x1

• VGA-kaapeli x1

• DVI-D-kaapeli x1

• Komposiittivideokaapeli x1

• Komponenttikaapeli (3 RCA) x1

• Kaukosäädin x1

• Paristo x 2 (kaukosäädintä varten)

• Käyttöopas (CD-ROM) x 2

• Pikaopas x2 (langaton pikaopas mallille P7200i)

• Turvakortti x1

• Kantolaukku x1

• Langaton anetenni x1 (mallille P7200i)

• PnS-asema x1 (mallille P7200i)

• Pölysuodatin x1

* Muotoilu ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

Page 54

Suomi

Yhteensopivuustilat

A. VGA (analoginen)

1 VGA (analoginen) - PC-signaali

Tilat Resoluutio Pystytaajuus [Hz] Vaakataajuus [KHz] VGA 640x480 60 31,50

640x480 72 37,90 640x480 75 37,50 640x480 85 43,30 720x400 70 31,50 720x400 85 37,90

SVGA 800x600 56 35,10

800x600 60 37,90 800x600 72 48,10 800x600 75 46,90 800x600 85 53,70 832x624 75 49,725

XGA 1024x768 60 48,40

1024x768 70 56,50 1024x768 75 60,00 1024x768 85 68,70

SXGA 1152x864 70 63,80

1152x864 75 67,50

1152x864 85 77,10 1280X1024 60 63,98 1280X1024 72 76,97 1280X1024 75 79,98 1280X1024 85 91,10

QuadVGA 1280x960 60 60,00

1280x960 75 75,23

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,00

Power Mac G4 640x480 66,6 (67) 34,93

800x600 60 37,90 1024x768 60 48,40 1152x870 75 68,68 1280x960 75 75,00

PowerBook G4 640x480 60 31,35

640x480 66,6 (67) 34,93

800x600 60 37,90 1024x768 60 48,40

Page 55

Suomi

1152x870 75 68,68 1280x960 75 75,00

iMac DV (G3) 1024x768 75 60,00

2 VGA (analoginen) - Laajennettu laaja ajastus

Tilat Resoluutio Pystytaajuus [Hz] Vaakataajuus [KHz]

WXGA 1280x768 60 47,8

1280x768 75 60,3 1280x768 85 68,6 1280x720 60 44,772 1280x800 60 49,643

1440x900 60 59,9 1680x1050 60 65,290 1920x1080 60 67,5

B. DVI (digitaalinen)

1 DVI - PC-signaali

Tilat Resoluutio Pystytaajuus [Hz] Vaakataajuus [KHz]

VGA 640x480 60 31,50

640x480 72 37,90 640x480 75 37,50 640x480 85 43,30 720x400 70 31,50 720x400 85 37,90

SVGA 800x600 56 35,10

800x600 60 37,90 800x600 72 48,10 800x600 75 46,90 800x600 85 53,70 832x624 75 49,725

XGA 1024x768 60 48,40

1024x768 70 56,50

1024x768 75 60,00

1024x768 85 68,70

SXGA 1152x864 70 63,80

1152x864 75 67,50

1152x864 85 77,10 1280x1024 60 63,98 1280x1024 72 76,97 1280x1024 75 79,98

Page 56

Suomi

1280x1024 85 91,10

QuadVGA 1280x960 60 60,0

1280x960 75 75,23

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,00

Power Mac G4 640x480 66,6 (67) 34,93

800x600 60 37,90 1024x768 60 48,40 1152x870 75 68,68 1280x960 75 75,00

PowerBook G4

iMac DV (G3)

640x480 60 31,35

640x480 66,6 (67) 34,93

800x600 60 37,90 1024x768 60 48,40 1152x870 75 68,68 1280x960 75 75,00 1024x768 75 60,00

2 DVI - Extended Wide timing

Tilat Resoluutio Pystytaajuus [Hz] Vaakataajuus [KHz]

WXGA 1280x768 60 47,8

1280x768 75 60,3 1280x768 85 68,6 1280x720 60 44,772 1280x800 60 49,643 1440x900 60 59,9

1680x1050 60 65,290

Page 57

Suomi

3 DVI - Videosignaali

Tilat Resoluutio Pystytaajuus [Hz] Vaakataajuus [KHz]

TWN/USA SKU:lle

480i (NTSC) 720x480 (1440x480) 59,94 (29,97) 15,734 480p (NTSC) 720x480 59,94 31,469 720p (NTSC) 1280x720 60 44,955

1080i (NTSC) 1920x1080 60(30) 33,716

1080p (NTSC) 1920x1080 60 67,432

EMEA SKU:lle

576i (PAL) 720x576 (1440x576) 50 (25) 15,625 576p (PAL) 720x576 50 31,25 720p (PAL) 1280x720 50 37,5

1080i (PAL) 1920x1080 50 28,125

1080p (PAL) 1920x1080 50 56,25

C. HDMI - Digitaalinen

1 HDMI – PC-signaali ja Extended Wide -ajoitus: Tuki yli DVI

(digitaalinen) -ajoitusmuodon.

2 HDMI - Videosignaali

Tilat Resoluutio Pystytaajuus [Hz] Vaakataajuus [KHz]

TWN/USA SKU:lle

480i (NTSC) 720x480 (1440x480) 59,94 (29,97) 15,734 480p (NTSC) 720x480 59,94 31,469 720p (NTSC) 1280x720 60 44,955

1080i (NTSC) 1920x1080 60(30) 33,716

1080p (NTSC) 1920x1080 60 67,432

EMEA SKU:lle

576i (PAL) 720x576 (1440x576) 50 (25) 15,625 576p (PAL) 720x576 50 31,25 720p (PAL) 1280x720 50 37,5

1080i (PAL) 1920x1080 50 28,125

1080p (PAL) 1920x1080 50 56,25

Vaakasuora pyyhkäisynopeus:

Virkistystaajuus:

15k - 92 kHz

56 - 85 Hz

Page 58

Suomi

Säädökset ja turvallisuushuomautukset

FCC-ilmoitus

Tämä laite on testattu, ja sen on havaittu olevan FCC:n B-luokan digitaalilaitteille määrittämien rajoitusten osan 15 vaatimusten mukainen. Nämä raja-arvot on tarkoitettu turvaamaan riittävä häiriösuojaus asutussa ympäristössä. Tämä laite tuottaa ja käyttää radioaaltoja ja saattaa säteillä niitä ympäristöönsä. Jos laitetta ei asenneta tai käytetä ohjeiden mukaan, se voi aiheuttaa häiriöitä radioliikenteelle.

Ei voida kuitenkaan täysin taata, ettei häiriöitä esiinny tietyssä asennuksessa. Jos tämä laite häiritsee radio- tai televisiovastaanottoa, minkä voi todeta sulkemalla laitteen ja käynnistämällä sen uudelleen, tilannetta voi yrittää korjata seuraavilla toimenpiteillä:

• Aseta vastaanottava antenni eri paikkaan tai asentoon.

• Siirrä laite kauemmas vastaanottimesta.

• Kytke laite pistorasiaan, joka kuuluu eri jakopiiriin kuin pistorasia, johon

vastaanotin on kytketty.

• Kysy neuvoa laitteen myyjältä tai kokeneelta radio- tai TV-asentajalta.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla, jotta FCC-säännökset täyttyvät.

Huomautus: Oheislaitteet

Vain varmennetusti luokan B vaatimusten mukaisia oheislaitteita (tulo/ lähtölaitteet, päätteet, tulostimet, jne.) voi liittää tähän laitteeseen. Varmentamattomien oheislaitteiden käyttö johtaa todennäköisesti häiriöihin radio- ja TV-vastaanotossa.

Varoitus

Muutokset tai mukautukset, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä Federal Communications Commissionin käyttäjälle myöntämän oikeuden käyttää tätä laitetta.

Käyttöolosuhteet

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: (1) tämä laite ei aiheuta haitallista häiriötä ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan luettuna häiriö, joka saattaa aiheuttaa epätoivottavaa toimintaa.

Huomautus: Käyttö Kanadassa

Tämä luokan B digitaalinen laite on Kanadan ICES-003-normin mukainen.

Page 59

Suomi

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

Vaatimustenmukaisuusvakuutus EU-maissa

Acer ilmoittaa täten, että tämä projektorisarja on 1999/5/EC-direktiivin olennaisten vaatimusten ja muiden asiaankuuluvien lisäysten mukainen.

Venäjän säätelysertifikaation mukainen

Huomautus radiolaitteen käyttäjälle

Huomautus: Alla olevat säätelytiedot koskevat vain malleja, joissa on langaton LAN ja/tai Bluetooth.

Yleistä

Tämä tuote on radiotaajuus- ja turvallisuusstandardien mukainen kaikissa maissa tai kaikilla alueilla, joissa se on hyväksytty langattomaan käyttöön. Riippuen tuotteen määrityksistä, tuote voi sisältää tai olla sisältämättä langattomia radiolaitteita (kuten langattoman LAN- ja/tai Bluetoothmoduulin).

Kanada — Alhaisen virrankäytön lisenssistä vapaa radio kommunikaatiolaitteet (RSS-210)

a Yleistietoja

Käyttö on kahden seuraavan ehdon alainen:

1. Tämä laite ei aiheuta haitallista häiriötä ja

2. Tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan luettuna häiriö, joka saattaa aiheuttaa epätoivottavaa toimintaa.

b Käyttö 2,4 GHz taajuudella

Jotta estetään lisensoidun palvelun radiohäirintä, tämä laite on tarkoitettu käytettäväksi sisätiloissa, ja ulkoasennukset vaativat lisensoinnin.

Luettelo soveltavista maista

Tätä laitetta on käytettävä tarkoin sen maan säädösten ja rajoitusten mukaisesti, jossa laitetta käytetään. Saat lisätietoja ottamalla yhteyttä paikalliseen toimistoon maassa, jossa käytät laitetta. Katso viimeisin maaluettelo osoitteesta http://ec.europa.eu/enterprise/rtte/ implem.htm.

Suomi

Page 60

Acer Incorporated

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih

Taipei Hsien 221, Taiwan

Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai, e-mail:easy_lai@acer.com.tw

And,

Acer Europe SA

Via Cantonale, Centro Galleria 2 6928 Manno Switzerland

Hereby declare that:

Product: Projector Trade Name: Acer Model Number: DNX916/DNX917/DNX918 Machine Type: P7200i/P7203/P7205/F110R/F112/F116/PFX-X01F/

PF-XF03/PF-XF05

Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements.

EMC Directive 2004/108/EC as attested by conformity with the following

harmonized standards:

-. EN55022, AS/NZS CISPR22, Class B

-. EN55024

-. EN61000-3-2 Class A

-. EN61000-3-3

Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard:

-. EN60950-1

RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment

-. The maximum concentration values of the restricted substances by weight in homogenous material are:

Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign requirements for energy-related product.

Lead 0.1% Polybrominated Biphenyls (PBB’s) 0.1% Mercury 0.1% Polybrominated Diphenyl Ethers (PBDE’s) 0.1% Hexavalent Chromium 0.1% Cadmium 0.01%

Page 61

Acer Incorporated

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih

Taipei Hsien 221, Taiwan

The standards listed below are applied to the product if built with WLAN module or wireless keyboard and mouse.

R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard:

z Article 3.1(a) Health and Safety

-. EN60950-1

-. EN62311

z Article 3.1(b) EMC

-. EN301 489-1

-. EN301 489-17

z Article 3.2 Spectrum Usages

-. EN300 328

-. EN301 893 (Applicable to 5GHz high performance RLAN).

Year to begin affixing CE marking 2010.

_______________________________

Apr. 1, 2010

Easy Lai /Manager Date

Regulation Center, Acer Inc.

Page 62

Acer America Corporation

333 West San Carlos St., San Jose

CA 95110, U. S. A.

Tel : 254-298-4000

Fax : 254-298-4147

www.acer.com

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

The following local Manufacturer / Importer is responsible for this declaration:

Product: DLP Projector

Model Number: DNX0811/DNX0814/DWX0815

Machine Type: P7200i/P7203/P7205/F110R/F112/F116/PFX-

X01F/PF-XF03/PF-XF05

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

San Jose, CA 95110

U. S. A.

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147
