Page 1

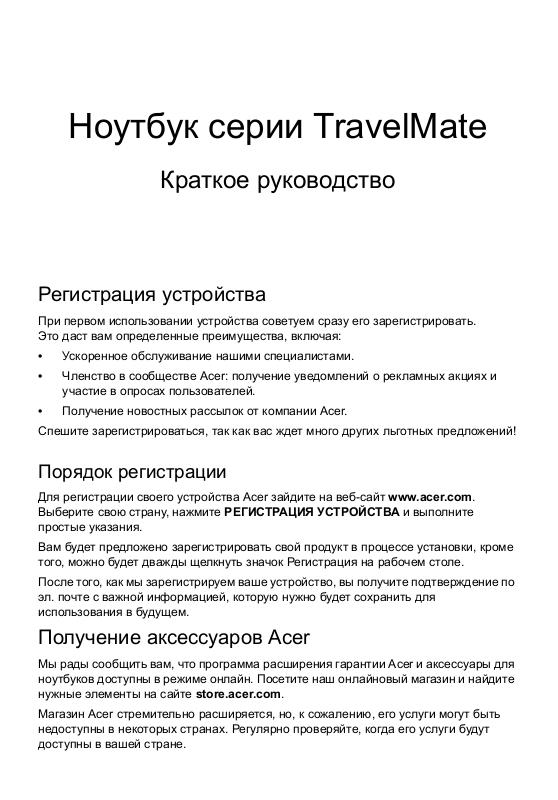

Ноутбук серии TravelMate
Краткое руководство
Регистрация устройства
При первом использовании устройства советуем сразу его зарегистрировать.
Это даст вам определенные преимущества, включая:
• Ускоренное обслуживание нашими специалистами.
• Членство в сообществе Acer: получение уведомлений о рекламных акциях и
участие в опросах пользователей.
• Получение новостных рассылок от компании Acer.
Спешите зарегистрироваться, так как вас ждет много других льготных предложений!
Порядок регистрации
Для регистрации своего устройства Acer зайдите на веб-сайт www.acer.com.
Выберите свою страну, нажмите РЕГИСТРАЦИЯ УСТРОЙСТВА и выполните
простые указания.
Вам будет предложено зарегистрировать свой продукт в процессе установки, кроме
того, можно будет дважды щелкнуть значок Регистрация на рабочем столе.
После того, как мы зарегистрируем ваше устройство, вы получите подтверждение по
. почте с важной информацией, которую нужно будет сохранить для
эл
использования в будущем.
Получение аксессуаров Acer
Мы рады сообщить вам, что программа расширения гарантии Acer и аксессуары для
ноутбуков доступны в режиме онлайн. Посетите наш онлайновый магазин и найдите
нужные элементы на сайте store.acer.com.
Магазин Acer стремительно расширяется, но, к сожалению, его услуги могут быть
недоступны в некоторых странах. Регулярно проверяйте, когда его услуги будут
доступны в вашей стране
.
Page 2
© 2012 Все права защищены.
Краткое руководство пользователя ноутбука серии TravelMate
Первое издание: 03/2012
Номер модели: ________________________________
Серийный номер: ______________________________
Дата покупки: _________________________________
Место покупки: ________________________________
Page 3
Вначале о главном
Благодарим вас за то, что для решения своих мобильных
вычислительных задач вы выбрали ноутбук Acer.
3
Ваши руководства
Мы разработали ряд руководств, которые помогут вам в
использовании ноутбука Acer:
Этот плакат поможет выполнить первоначальную настройку
компьютера.
Типовое руководство пользователя компьютера серии TravelMate
содержит полезную информацию, применимую ко всем моделям
серии TravelMate. В нем описываются основные темы, такие как
работа с клавиатурой, звуком и т.д. Учтите, что Типовое руководство
пользователя является
описываться функции или свойства, реализованные не в купленной
вами модели, а лишь в определенных моделях этой серии В таких
случаях в тексте дается пометка "только для определенных моделей".
Краткое руководство знакомит вас с основными характеристиками и
функциями вашего нового компьютера. Чтобы узнать больше о том
как с помощью компьютера повысить продуктивность своей работы,
см. Типовое руководство пользователя компьютера серии
TravelMate. Это руководство содержит подробную информацию о
системных функциях, восстановлении данных, возможностях
расширения и устранении неисправностей. В нем также приведена
информация о гарантийном обслуживании, а также общие
предписания и правила безопасности при работе с ноутбуком. Это
руководство
Чтобы открыть его, выполните следующее:
1 Щелкните кнопку Пуск > Все программы > AcerSystem.
2 Щелкните TravelMate Generic User Guide.
в виде файла PDF изначально загружено в компьютер.
обобщенным, поэтому в нем иногда будут
,
Русский
Примечание: для просмотра этого файла нужна программа
Adobe Reader. Если программа Adobe Reader не установлена в
вашем компьютере, то после нажатия пункта TravelMate Generic
User Guide сначала запустится утилита установки программы
Adobe Reader. Для завершения установки выполните
отображаемые на экране инструкции. Указания по работе с
программой Adobe Reader см. в меню Справка и поддержка.
Page 4
Русский
4
Знакомство с ноутбуком Acer
Теперь, когда вы выполнили настройки, как показано на плакате по
настройке, давайте поближе познакомимся с вашим новым ноутбуком
Acer.
Вид с открытой крышкой
1
3
2
# Значок Элемент Описание
1 Микрофон Внутренний микрофон для записи звука.
Другое название - жидкокристаллический
2 Экран дисплея
3 Веб-камера
дисплей (ЖК-дисплей); служит для
вывода изображения, формируемого
компьютером.
Веб-камера для видеосвязи.
Свечение индикатора рядом с вебкамерой означает ее активное
состояние (только для определенных
моделей).
Page 5
Вид клавиатуры
5
1
2
3
4
5
# Значок Элемент Описание
1 Кнопка "Связь"
2
3 Клавиатура Служит для ввода данных в компьютер.
4
Кнопка /
индикатор
питания
Сенсорная
панель
Включение/выключение модулей связи
в компьютере.
Служит для включения/выключения
компьютера. Отображает состояние
питания компьютера.
Чувствительное к прикосновениям
указательное устройство, позволяющее
управлять курсором на экране так же,
как и мышью.
Русский
5
Кнопки
управления
(левая и правая)
Эти левая и правая кнопки действуют
так же, как левая и правая кнопки
мыши.
Page 6
Русский
6
"Горячие" клавиши
В компьютере используются "горячие" клавиши (комбинации клавиш)
для быстрого вызова большинства функций управления компьютером,
таких как яркость экрана и громкость.
Для использования комбинации клавиш сначала нажмите клавишу
<Fn> и затем, не отпуская ее, нажмите вторую клавишу этой
комбинации.
"Горячая"
клавиша
<Fn> + <F3> Связь
Значок Функция Описание
Включение/выключение модулей
связи в компьютере.
<Fn> + <F4> Режи м сна
<Fn> + <F5>
<Fn> + <F6>
<Fn> + <F7>
<Fn> + <F8>
<Fn> + < >
<Fn> + < >
<Fn> + < >
<Fn> + < >
<Fn> + <Дом>
Переключение
видеовыхода
Выключение
экрана
Выключатель
сенсорной
панели
Выключатель
динамиков
Повышение
яркости
Уменьшение
яркости
Увеличение
громкости
Уменьшение
громкости
Воспроизвести/
Приостановить
Переводит компьютер в режим
Сон.
Переключает вывод изображения
либо на дисплей, либо на
внешний монитор (если он
подключен), либо одновременно и
на дисплей, и на внешний
монитор.
Выключение экрана
экономии заряда аккумулятора.
Для включения экрана нажмите
любую клавишу.
Включение и выключение
встроенной сенсорной панели.
Попеременное включение и
выключение динамиков.
Увеличение яркости экрана.
Уменьшение яркости экрана.
Повышение громкости звука.
Уменьшение громкости звука.
Воспроизведение или
приостановка воспроизведения
выбранного медиафайла.
дисплея для
Page 7
7
"Горячая"
клавиша
<Fn> + <Pg Up> Остановить
<Fn> + <Pg Dn> Предыдущий
<Fn> + <End> Следующий
Значок Функция Описание
Останов воспроизведения
выбранного медиафайла.
Возврат к предыдущему
медиафайлу.
Переход к следующему
медиафайлу.
Вид спереди с закрытой крышкой
1 2
# Значок Элемент Описание
Комбинированн
ое устройство
1
считывания
карт памяти
различных
форматов
Поддерживает форматы Secure Digital
(SD), MultiMediaCard (MMC), Memory Stick
PRO (MS PRO), xD-Picture Card (xD).
Примечание: Надавите, чтобы извлечь/
вставить карту. Единовременно можно
использовать только одну карту памяти.
Русский
Индикатор
работы
жесткого диска
Индикатор
связи
2
Индикатор
питания
Индикатор
аккумулятора
Горит при обращении к жесткому диску.
Отображает состояние модуля
беспроводной связи компьютера.
Отображает состояние питания
компьютера.
Отображает состояние
компьютера.
1. Зарядка: Этот индикатор горит
желтым во время зарядки аккумулятора.
2. Полностью заряжен: Этот
индикатор горит синим при питании от
электросети.
аккумулятора
Page 8
8
Вид слева
21 3 654
Русский
# Значок Элемент Описание
Разъем для
1
2
3
4 Разъем HDMI
5 Разъем USB
6
подключения
питания
постоянного тока
Разъем Ethernet
(RJ-45)
Разъем внешнего
дисплея (VGA)
Гнездо микрофона
Гнездо наушников /
динамиков
Служит для подключения адаптера
переменного тока.
Служит для подключения к сети
Ethernet 10/100/1000 Мбит/с.
Служит для подключения устройства
отображения (например, внешнего
монитора, ЖК-проектора).
Служит для подключения к
источникам цифрового видео высокой
четкости.
Служит для подключения USBустройств.
Черный цвет разъема означает его
совместимость со стандартом
USB 2.0, а его синий цвет означает,
что он также совместим со
стандартом USB 3.0 (см. ниже).
Служит для подключения внешнего
микрофона.
Служит для подключения звуковых
устройств (например, динамиков,
наушников).
Page 9
Сведения об интерфейсе USB 3.0
• Совместим с USB-устройствами с разъемами USB 3.0 и
предыдущих стандартов.
• Для обеспечения оптимальной производительности используйте
устройства, сертифицированные по стандарту USB 3.0.
• Соответствует стандарту USB 3.0 (сверхвысокоскоростной
интерфейс USB).
Вид справа
1 43265
# Значок Элемент Описание
Служит для подключения USBустройств.
1 Разъем USB
Черный цвет разъема означает его
совместимость со стандартом
USB 2.0, а его синий цвет означает,
что он также совместим со
стандартом USB 3.0.
9
Русский
2
3
4
5
Привод
оптических дисков
Индикатор
обращения к
оптическому диску
Кнопка извлечения
диска
из привода
Отверстие
аварийного
извлечения
Внутренний привод оптических
компакт-дисков или DVD-дисков.
Гор ит во время работы привода
оптических дисков.
Служит для извлечения оптического
диска из привода.
Служит для открытия лотка привода
оптических дисков, когда питание
компьютера отключено.
Примечание: Чтобы открыть лоток
привода оптических дисков, когда
компьютер выключен, вставьте
скрепку в это отверстие аварийного
извлечения.
Page 10
Русский
10
# Значок Элемент Описание
Служит для подсоединения защитного
Замок типа
Kensington
6
тросика с замком типа Kensington для
предотвращения кражи компьютера.
Примечание: Обмотайте кабелем
замка безопасности для
компьютеров неподвижный предмет,
например, стол или ручку запертого
ящика. Вставьте замок в выемку и
поверните ключ, чтобы запереть
замок. Бывают и модели замков без
ключей.
Вид снизу
1
3
2
# Значок Элемент Описание
Защелка/
1
фиксатор
извлечения
аккумулятора
Разблокирует аккумулятор для его
извлечения.
Вставьте подходящий инструмент в
защелку и сдвиньте, чтобы
отпереть.
4
Page 11
# Значок Элемент Описание
11
Отсек модулей
оперативной
2
3
4 Динамики
памяти
Отсек жесткого
диска
Отсек
аккумулятора
Условия эксплуатации
• Температура:
• Рабочая: от 5°C до 35°C
• Нерабочая: от -20°C до 65°C
• Влажность (без конденсации):
• Рабочая: от 20% до 80%
• Нерабочая: от 20% до 80%
В этот отсек устанавливаются модули
оперативной памяти компьютера.
Русский
Здесь размещается жесткий диск
компьютера (крепится винтами).
В этот отсек устанавливается
аккумулятор компьютера.
Левый и правый динамики служат для
вывода стереозвука.
Part no.: NC.V7B11.00P
Ver.: 01.01.01
