Acer P1285 User Manual [ru]

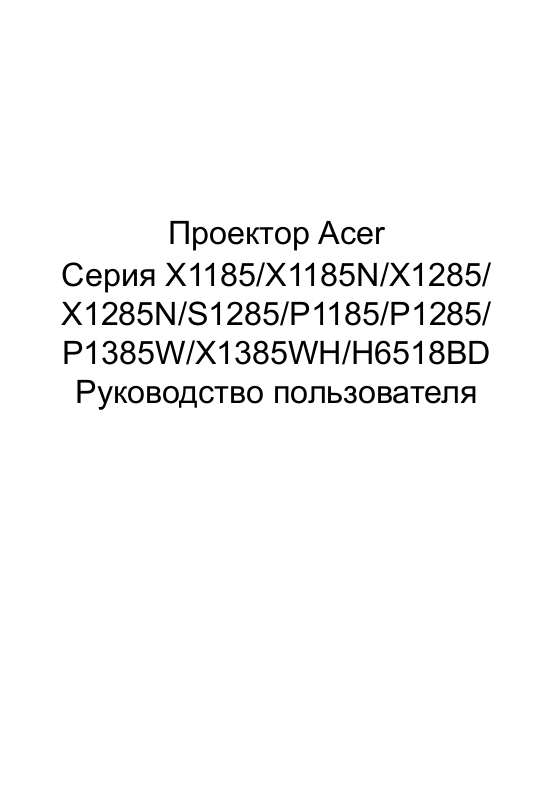

Проектор Acer

Серия X1185/X1185N/X1285/

X1285N/S1285/P1185/P1285/ P1385W/X1385WH/H6518BD

Руководство пользователя

Руководство пользователя проектора Acer Дата первого издания: 01/2015

В изложенные в настоящей публикации сведения могут периодически вноситься поправки без обязательств по уведомлению кого-либо о таких исправлениях или изменениях. Эти изменения будут вставлены в новые редакции данного руководства или в дополнительныедокументы и публикации. Компания Acer Incorporated не делает никаких утверждений и не дает никаких гарантий, ни выраженных в явной форме, ни подразумеваемых, относительно содержания настоящей публикации и, в частности, заявляет об отказе от подразумеваемых гарантий пригодности данного продукта для продажи или использования в конкретных целях.

Запишите номер модели, ее серийный номер, а также дату и место покупки в соответствующих строчках внизу на свободном месте. Серийный номер и номер модели вашего компьютера компьютера следует обязательно указывать его серийный номер, номер модели, дату и

обозначены на этикетке на его корпусе. В переписке по поводу вашего

место покупки.

Никакая часть настоящей публикации не может быть воспроизведена, сохранена в системах поиска информации или передана в любой форме и любыми средствами - электронными, механическими, путем фотокопирования, записи или на то письменного согласия Acer Incorporated.

иным образом - без предварительного

Проектор Acer

Номер модели: _______________________________________

Серийный номер: _____________________________________

Дата покупки: ________________________________________

Место покупки: _______________________________________

Acer и логотип Acer являются зарегистрированными товарными знаками корпорации Acer. Названия продуктов и товарные знаки других компаний используются здесь только с целью идентификации и принадлежат

«HDMI

, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками

соответствующим компаниям.

или зарегистрированными товарными знаками компании HDMI Licensing LLC.»

Информация, касающаяся безопасности и удобства использования

Внимательно прочитайте настоящие инструкции. Сохраните настоящий документ для использования в будущем. Следуйте всем предупреждениям и указаниям, имеющимся на данном изделии.

Выключение изделия перед очисткой

Отключите данное изделие от электрической розетки перед очисткой. Не используйте жидкие очистители и аэрозоли. Для очистки используйте влажную ткань.

Меры предосторожности при отключении питания

Соблюдайте приведенные ниже рекомендации при подключении и отключении питания к внешнему блоку питания.

• Перед подключением кабеля питания к розетке сети переменного тока

установите блок питания.

• Перед извлечением блока питания из проектора отсоедините кабель

питания.

• Если система оснащена несколькими источниками питания, отключите

питание системы, отсоединив все кабели питания от электросети.

iii

Меры предосторожности, касающиеся доступности

Убедитесь, что сетевая розетка, к которой подключен кабель питания, легко доступна и расположена максимально близко к оператору оборудования. При необходимости отключить питание оборудования убедитесь, что кабель питания отсоединен от электрической розетки.

Предупреждения.

• Не используйте данное изделие вблизи воды.

• Не допускается установка изделия на неустойчивые тележку, стойку или

стол. Падение изделия может привести к его серьезному повреждению.

• Щели и отверстия предназначены для вентиляции прибора с целью

обеспечения надежной эксплуатации и предотвращения перегрева. Запрещается блокировать или перекрывать эти отверстия. Не блокируйте отверстия, располагая устройство на кровати, диване, ковре или других подобных поверхностях.

Данное устройство нельзя располагать рядом с радиатором или нагревателем или над ними, также нельзя устанавливать прибор в без обеспечения должной вентиляции.

закрытом пространстве

• Не допускайте попадания каких-либо предметов внутрь прибора через

щели в корпусе, т.к. они могут попасть на участки, находящиеся под напряжением, что может привести к возгоранию или поражению электрическим током. Не допускайте попадания какой-либо жидкости на или в прибор.

• Чтобы избежать повреждения внутренних компонентов и предотвратить

утечку батареи, не размещайте прибор на вибрирующих поверхностях.

• Не рекомендуется использовать прибор во время занятий спортом,

тренировок или в других условиях, когда возможна вибрация, так как это может вызвать непредвиденное короткое замыкание или повреждение вращающихся деталей и лампы.

Использование электропитания

• Это изделие необходимо эксплуатировать при напряжении питания,

указанном на этикетке. Если характеристики электросети неизвестны, проконсультируйтесь с продавцом или местной компанией-поставщиком электроэнергии.

• Не допускайте, чтобы на кабеле питания находились посторонние

предметы. Расположите прибор так, чтобы люди не могли наступить на кабель.

• При использовании удлинителя с этим прибором убедитесь, что общий

номинальный ток подключенного оборудования не превышает номинального тока удлинителя. Кроме этого, убедитесь, что общий номинальный ток всех устройств, подключенных к сетевой розетке, не превышает номинала предохранителя.

• Не перегружайте электрическую розетку, удлинитель или разветвитель,

подключая слишком много устройств. Общая нагрузка системы не должна превышать 80% от номинала цепи. При использовании удлинителей нагрузка не должна превышать 80% входного номинального тока удлинителя.

• Сетевой блок питания данного прибора оборудован трехпроводной вилкой

с заземлением. Вилка может быть вставлена только в сетевую розетку с заземлением. Убедитесь, что электрическая розетка должным образом заземлена перед подключением к ней вилки сетевого блока питания. Не вставляйте вилку в незаземленную электрическую розетку. Для получения более подробной информации обратитесь к электрику.

Внимание! Контакт заземления является одним из элеме нтов обеспечения безопасности. Использование не заземленной должным образом розетки может привести к поражению электрическим током.

Примечание: Кроме этого, контакт заземления обеспечивает хорошую защиту от непредсказуемых шумов, производимых другими находящимися рядом электрическими устройствами, которые могут повлиять на работу данного изделия.

•

Используйте данное устройство только с входящим в комплект поставки набором кабелей. При необходимости заменить комплект кабелей питания убедитесь, что новый кабель соответствует следующим требованиям: отделяемый, имеет сертификацию UL или CSA, одобрен VDE, максимальная длина – 4,5 м (14,76 футов).Обслуживание изделия

Не пытайтесь самостоятельно ремонтировать прибор, так как при открытии или удалении крышки можно подвергнуться воздействию высокого

напряжения или другим рискам. Любое сервисное обслуживание устройства должны выполнять только квалифицированные специалисты сервисной службы.

Отключите устройство от электросети и обратитесь к квалифицированному специалисту по ремонту в следующих случаях:

• кабель питания или вилка повреждены, порезаны или изношены;

• в прибор попала жидкость;

• устройство было подвержено воздействию дождя или влаги;

• падение устройства или повреждение его корпуса;

• в работе устройства наблюдаются очевидные нарушения,

свидетельствующие о необходимости технического обслуживания;

• устройство не работает надлежащим образом после соблюдения всех

указаний по эксплуатации.

Примечание: Производите регулировку только тех настроек, которые описаны в инструкциях по эксплуатации, так как неправильная регулировка других параметров может привести к повреждению и необходимости вмешательства квалифицированного специалиста для восстановления нормального состояния устройства.

Внимание! В целях безопасности не используйте несовместимые детали при замене или добавлении компонентов. Для получения информации о возможных вариантах обратитесь к продавцу.

Данное устройство и его модификации могут содержать мелкие детали. Храните их в недоступном для маленьких детей месте.

Дополнительная информация о безопасности

• Запрещается смотреть в объектив при включенной лампе. Это может

привести к повреждению органов зрения.

• Сначала включайте проектор, а затем источник сигнала.

• Не располагайте устройство в условиях, перечисленных ниже.

• Плохо вентилируемое или ограниченное пространство. Необходимо обеспечить зазор от стены не менее 50 см и свободный поток воздуха вокруг проектора.

• Места, в которых существует возможность воздействия высоких температур, например, в автомобиле с закрытыми окнами.

• Места с повышенной влажностью, запыленностью или задымленностью, так как это может вызвать загрязнение оптических компонентов, сокращение службы прибора и ухудшение изображения.

• Места рядом с пожарной сигнализацией.

срока

• Места с температурой окружающей среды выше 40 °C/104 °F.

• Места, находящиеся выше 3000 м над уровнем моря.

• При возникновении неполадок немедленно отключите проектор от сети.

Нельзя использовать прибор, если из него идет дым, оно издает странные звуки или запахи. Это может привести к возгоранию или поражению электрическим током. В этом случае немедленно отключите прибор от сети и свяжитесь с продавцом прибора.

• Прекратите эксплуатацию прибора, если он упал или был поврежден.

Свяжитесь с продавцом для проверки прибора.

• Не направляйте объектив проектора на солнце. Это может привести к

возгоранию.

• При выключении проектора рекомендуется убедиться, что перед

отключением питания был завершен цикл охлаждения.

• Не отключайте питание внезапно и не извлекайте вилку кабеля питания из

розетки при работе проектора. Перед выключением питания лучше дождитесь отключения вентилятора.

• Не прикасайтесь к вентиляционной решетке и нижней панели, так как они

могут быть горячими.

• При наличии воздушного фильтра регулярно его очищайте. При

загрязнении или запылении фильтра или вентиляционных отверстий температура внутри устройства может подняться, что может привести к повреждению устройства.

• Не следует заглядывать в вентиляционную решетку во время работы

проектора. Это может привести к повреждению органов зрения.

• Всегда открывайте затвор или снимайте крышку объектива при включении

проектора.

• Во время работы проектора не блокируйте его объектив какими-либо

предметами, так как это может вызвать нагрев, деформацию или возгорание этих предметов. Для временного отключения лампы нажмите на пульте дистанционного управления кнопку СКРЫТЬ.

• Не используйте лампу по истечении ее номинального срока службы. В

некоторых случаях это может привести к поломке.

• Когда возникнет необходимость заменить лампу, обратитесь к вашему

местному продавцу или в сервисный центр Acer.

• Данный прибор самостоятельно определяет срок службы лампы. Когда

увидите предупреждающее сообщение о необходимости заменить лампу, обратитесь к вашему местному продавцу или в сервисный центр Acer.

• Не пытайтесь разобрать проектор. Внутри имеется опасное высокое

напряжение, которое может привести к травме.

• Не ставьте проектор вертикально на торец. Это может вызвать его

опрокидывание, что в свою очередь может привести к поломке или травме.

• Данный прибор позволяет отображать перевернутые изображения при

монтаже на потолке. Для установки проектора на потолке используйте только фирменный комплект для монтажа Acer, после чего проверьте надежность крепления.

Меры предосторожности, связанные со слухом

Для защиты органов слуха соблюдайте следующие рекомендации.

• Увел ичивайт е громкость постепенно до нужного уровня.

• Не увеличивайте уровень громкости, если уши уже к нему привыкли.

• Не слушайте музыку на большой громкости в течение длительного периода времени.

• Не увеличивайте громкость, чтобы перекрыть шумные среды.

• Уменьшите громкость, если вы не слышите находящихся рядом людей.

Указания по утилизации

Запрещается утилизировать данный электронный прибор с бытовым мусором. С целью сведения к минимуму загрязнения и обеспечения максимальной защиты окружающей среды устройство подлежит переработке. Для получения дополнительной информации о правилах, установленных Директивой по отходам электрического и электронного оборудования (WEEE), посетите веб-сайт http://www.acer-group.com/public/Sustainability/index.htm

Рекомендации относительно ртути

vii

Для проекторов или электронных изделий, содержащих ЖК-/ЭЛТ-монитор или дисплей.

Лампа (лампы) внутри данного прибора содержат ртуть и должны перерабатываться или утилизироваться согласно местному, государственному или федеральному законодательству. Дополнительную информацию см. на веб-сайте альянса компаний электронной промышленности по адресу www.eiae.org. Информацию по утилизации ламп см. по адресу

www.lamprecycle.org

viii

Основные сведения

Примечания по использованию

Необходимо:

• Выключать прибор перед очисткой.

• Для очистки корпуса дисплея использовать мягкую ткань, смоченную

слабым моющим средством.

• Если прибор не будет использоваться в течение длительного периода

времени, всегда отсоединять кабель питания от электрической розетки.

Запрещается:

• Закрывать вентиляционные щели и отверстия прибора.

• Использовать для очистки прибора абразивные чистящие средства,

парафины ил

• Эксплуатировать в следующих условиях:

• при очень высокой или низкой температуре и высокой влажности;

• в местах с повышенным содержанием пыли или грязи;

• вблизи каких-либо устройств, генерирующих сильное магнитное поле;

• под прямыми солнечными лучами.

Меры предосторожности

Чтобы максимально продлить срок службы прибора, соблюдайте все предупреждения, меры предосторожности и процедуры технического обслуживания согласно рекомендациям в настоящем руководстве пользователя.

и растворители.

Внимание!:

• Запрещается смотреть в объектив при включенной лампе. Это может привести к

повреждению органов зрения.

• Для снижения риска возгорания или поражения электрическим током не подвергайте

данный прибор воздействию дождя или влаги.

• Не открывайте и не разбирайте прибор, так как это может вызвать поражение

электрическим током.

• Данный прибор самостоятельно определяет срок службы лампы. Когда увидите

предупреждающее сообщение о необходимости заменить лампу, обратитесь к вашему местному продавцу или в сервисный центр Acer.

• При выключении проектора убедитесь, что перед отключением питания был

завершен цикл охлаждения.

• Сначала включайте проектор, а затем источники сигнала.

• Не используйте крышку объектива при работающем проекторе.

• Когда срок службы лампы истечет, она перегорит и может издать громкий хлопающий

звук. Если это произойдет, проектор не включится, пока не будет заменен блок лампы. Для замены лампы обратитесь к вашему местному продавцу или в сервисный центр Acer.

Информация, касающаяся безопасности и удобства использования iii

Основные сведения viii

Примечания по использованию viii Меры предосторожности viii

Введение 1

Особенности прибора 1 Комплектация 3 Краткое описание проектора 4

Внешний вид проектора 4 Панель управления 6 Расположение кнопок на пульте ДУ 7 Ознакомительные сведения о функции MHL 9

Подготовка к эксплуатации 10

Подключение проектора 10 Включение и выключение проектора 16

Включение проектора 16 Выключение проектора 17

Настройка проецируемого изображения 18

Настройка высоты проецируемого изображения 18 Оптимизация размера изображения и

расстояния до него 19 Достижение необходимого размера

изображения посредством регулировки расстояния и масштаба 24

Содержание

Органы управления 29

Меню установки 29 Экранные меню 30 Цвет 31 Образ 34 Настр. 37 Управление 41 Аудио 42

3D 42

Язык 44

Приложения 45

Устранение неполадок 45 Список определений предупреждений и

показаний индикаторов 49 Использование внутреннего разъема(-ов) 50 Установка на потолке 51 Технические характеристики 54 Совместимые режимы 58

Правила и замечания, касающиеся безопасности 63

Русский

Введение

Особенности прибора

Данный прибор представляет собой проектор на одном чипе DLP®. Ниже перечислены его основные отличительные черты.

• Технология DLP

• X1185/X1185N/P1185: Исходное разрешение 800 x 600 SVGA, Поддержка

форматов Авто / 4:3 / 16:9 X1285/X1285N/S1285/P1285: Исходное разрешение 1024 x 768 XGA, Поддержка форматов Авто / 4:3 / 16:9 P1385W/X1385WH: Исходное разрешение 1280 x 800 WXGA, Поддержка форматов Авто / Полный экран / 4:3 / 16:9 / L.Box H6518BD: Исходное разрешение 1920 x 1080 1080p, Поддержка форматов Авто / Полный экран / 4:3 / 16:9 / L.Box

• Возможность проецирования 3D-содержимого на основе использования

технологии DLP Link: Поддержка Blu-Ray 3D (P1185/P1285/P1385W/ X1385WH/H6518BD)

• Одним нажатием кнопки «3D» на пульте ДУ можно быстро и легко

включать функции 3D

• Технология Acer ColorBoost обеспечивает естественную, реалистичную

цветопередачу изображений

• Высокая яркость и коэффициент контрастности

• Различные режимы отображения обеспечивают оптимальные

характеристики в любой ситуации

• Совместимость с NTSC, PAL, SECAM и HDTV (720p, 1080i, 1080p)

• Благодаря низкому энергопотреблению и экономному режиму (ECO)

продлевается срок службы лампы

• Функции «Динамический черный / ExtremeEco» позволяют снизить

потребление энергии лампой и продлить срок ее службы

- Функция «Dynamic Black (Динамический черный)»: При включении

данной функции проектор динамически регулирует потребление энергии лампой в соответствии с яркостью проецируемого изображения. При проецировании более темных изображений потребление энергии снижается, а контрастность изображения повышается.

- ExtremeEco: При отсутствии входного сигнала в течение 5 минут

потребление энергии лампой снижается на 70%.

• Технология Acer EcoProjection обеспечивает интеллектуальный подход к

управлению питанием, а также повышение физической эффективности

• Усовершенствованная цифровая коррекция трапецеидального искажения

оптимизирует отображение

• Экранные меню (OSD) на нескольких языках

• Ручная фокусировка/объектив с переменным фокусным расстоянием

• Функции 2-кратного цифрового увеличения и панорамирования

• Совместимость с ОС Microsoft

Macintosh и Chrome

Windows® 2000, XP, 7, 8, 8.1, Vista®,

Русский

• Поддержка функции CEC (Consumer Electronics Control) (H6518BD)

• Поддержка LumiSense

(H6518BD)

• Сертификат соответствия стандарту TCO (P1285/X1285/P1385W/

X1385WH)

Русский

Комплектация

Данный проектор поставляется в комплекте со всеми указанными ниже компонентами. Проверьте наличие всех компонентов, входящих в комплект поставки. Немедленно обратитесь к продавцу в случае отсутствия какого-либо из компонентов.

X1185/X1185N/X1285/X1285N/ P1185/X1385WH

Проектор

Кабель питания Кабель VGA Карта безопасности

P1285/P1385W/H6518BD S1285

Руководство пользователя

(компакт-диск)

Батареи, 2 шт. Футляр

Комплект адаптера

WirelessHD (MWIHD1)

(дополнительно)

Пульт дистанционного

управления

(дополнительно)

Краткое руководство

Пылевой фильтр

(дополнительно)

Русский

X1185/X1185N/X1285/X1285N/ P1185/X1385WH

P1285/P1385W/H6518BD S1285

Краткое описание проектора

Внешний вид проектора

Передняя, верхняя панель

# Описание # Описание

1 Панель управления 4 Разъем HDMI (MHL)

Кабель micro USB

2 Кнопка питания и индикатор

питания

3 Кольцо трансфокатора и кольцо

фокусировки Кольцо фокусировки

5 Объектив проектора

6 Приемник дистанционного

управления

7 Крышка объектива

Русский

Задняя панель

S-VIDEO

VGA IN -2 VGA IN -1 VGA-OUT RS232

USB

MINI-B

AUDIO IN -1

AUDIO IN -2

AUDIO OUT

VIDEO

S-VIDEO

VGA IN -2 VGA IN -1 VGA-OUT RS232

USB

MINI-B

AUDIO IN -1

AUDIO IN -2

AUDIO OUT

VIDEO

VGA-OUT

USB

MINI-B

AUDIO IN -1

AUDIO IN -2

AUDIO OUT

VGA IN -1

RS232

S-VIDEO

HDMI / MHL

VIDEO

USB

MINI-B

AUDIO IN -1

AUDIO IN -2

AUDIO OUT

VGA IN -2

VGA IN -1

VGA-OUT

RS232

S-VIDEO

DC 5V OUT

HDMI / MHL

VIDEO

P1185/P1285/P1385W/X1385WHX1185/X1185N/X1285/X1285N/S1285

H6518BD

1 2 4 5 6 7 9

1 2 334 5 7 8 91 2 4 7 889

10 11 12

# Описание # Описание

1 Входной разъем аудио

Выходной разъем аудио

2 Входной разъем S-Video

Входной разъем полного видеосигнала

3 Выход пост. напряжения 5 В 9 Разъем RS232 4 Разъем mini USB 10 Гнездо замка Kensington™ 5 Разъем HDMI (MHL) 11 Гнездо питания 6 Разъем компонентного видеовхода 12 Регулировк а наклона

7 Разъем видеовхода для

аналогового сигнала RGB/HDTV/ компонентного сигнала

8 Разъем выхода для сквозного

подключения монитора

Русский

Панель управления

# Функция Описание

1 LAMP (ЛАМПА) Индикатор лампы 2 Индикатор питания См. раздел «Включение и выключение

проектора».

3 Трапец. искаж.

(Трапециевидное искажение)

4 Кнопка питания См. раздел «Включение и выключение

5 MENU (МЕНЮ) Нажмите «MENU (МЕНЮ)» для вызова

6MODE Выбор режима отображения. 7TEMP (ТЕМПЕРАТУРА) Светодиод индикатора температуры 8 SOURCE (ИСТОЧНИК) Нажмите кнопку «SOURCE (ИСТОЧНИК)»

9 Четыре кнопки курсора Выбор элементов или выполнение

10 RESYNC

(СИНХРОНИЗАЦИЯ)

Корректировка искажения изображения, вызванного наклоном проекции (± 40 градусов).

проектора».

экранного меню (OSD), возврата к предыдущему шагу операции с экранным меню или выхода из экранного

для выбора источника сигнала RGB, компонентного видеосигнала, S-Video, композитного видеосигнала, HDMI (MHL) или HDTV.

необходимых настроек. Автоматическая синхронизация проектора

с источником входного видеосигнала.

меню.

Русский

Расположение кнопок на пульте ДУ

X1185/X1185N/X1285/X1285N/ S1285/P1185/X1385WH/H6518BD

# Функция Описание

1POWER (Питание) См. раздел «Включение и выключение

2 MEDIA SETUP (Не используется) 3ZOOM (МАСШТАБ) Увеличение или уменьшение изображения на

4MODE Выбор режима отображения. 5 Т

6 Клавиатура 0 – 9 Нажимайте кнопки «0–9» для ввода пароля в

7VGA Служит для переключения источника сигнала на

8 COMPONENT

9S-VIDEO Служит для переключения источника

рапец. искаж

(Трапециевидное

искажение)

Четыре кнопки курсора

(КОМПОНЕНТНЫЙ)

проектора».

экране.

Корректировка искажения изображения, вызванного наклоном проекции (± 40 градусов).

Выбор элементов или выполнение необходимых настроек.

меню «Настр.» > «Безопасность».

VGA. Данный разъем поддерживает аналоговые видеосигналы RGB, YPbPr (480p/576p/720p/1080i/ 1080p), и YCbCr (480i/576i).

Используется для переключения источника на компонентный видеосигнал. Данный поддерживает видеосигнал YPbPr/YCbCr.

видеосигнала на S-Video.

P1285/P1385W

разъем

Русский

# Функция Описание

10 HDMI™/DVI Измените источник на HDMI™ (или DVI) (для

моделей с разъемом HDMI™ или DVI).

11 ИК-передатчик Передает сигналы на проектор.

12 FREEZE

(СТОП-КАДР)

13 SOURCE (ИСТОЧНИК) Нажмите кнопку «SOURCE (ИСТОЧНИК)» для

14 HIDE (СКРЫТЬ) Нажмите кнопку «HIDE», чтобы скрыть

15 MENU (МЕНЮ)

16 PgUp/PgDn Только для компьютерного режима. Используйте

17 VIDEO (ВИДЕО) Служит для переключения источника

18 RATIO Выбор соотношения сторон.

19 WIRELESS; LAN/WiFi

(Бепроводн.; ЛВС/WiFi)

20 Обратная

перемотка Воспроизведение/ Пауза Стоп Перемотка вперед

21 SD/USB A (Не используется) 22 USB B (Не используется) 23 3D Нажмите, чтобы открыть меню 3D и в нем

24 Лазер Лазерная указка для применения во время

Приостановка изображения на экране.

выбора источника сигнала RGB, компонентного видеосигнала, S-Video, композитного видеосигнала, HDMI (MHL) или HDTV.

изображение; повторно нажмите кнопку, чтобы вернуть изображение.

Нажмите «MENU» для вызова экранного меню (OSD), возврата к предыдущему шагу операции с экранным меню или выхода из экранного меню.

данную кнопку для выбора следующей или предыдущей страницы. Данная функция доступна только при подключении проектора к компьютеру посредством USB-кабеля.

видеосигнала на ВИДЕОСИГНАЛ.

(Не используется)

отрегулировать настройки режима 3D.

презентаций. Эта функция недоступна для проекторов, продающихся на японском рынке

КОМПОЗИТНЫЙ

Русский

Ознакомительные сведения о функции MHL

Когда ваше интеллектуальное устройство подключено к проектору, нажатием некоторых кнопок на пульте ДУ можно управлять интеллектуальным устройством. Нажмите и 1 секунду удерживайте кнопку «MODE», чтобы включить или отключить режим управления MHL. Включив режим управления MHL, нажимайте кнопку «SOURCE» для переключения между режимом навигации (по умолчанию), режимом Мультимедиа и режимом ввода цифр.

Описание

# Функция

4 Кнопка «MODE» Нажмите и 1 секунду удерживайте, чтобы

13 SOURCE Включив режим управления MHL, нажимайте для

5 Четыре

кнопки курсора

6 Keypad 0~9

(Клавиатура 0~9)

15 MENU (МЕНЮ) Переход в

20 Обратная

перемотка Воспроизведение/

пауза

Остановка

Уск орен ная перемотка вперед

Вверх Вверх (Не используется)(Не

Вниз Вниз (Не используется)(Не

Влево Влево Уменьшение

Вправо Вправо Увеличение

Режим

навигации

включить или отключить режим управления MHL.

переключения между режимом навигации (по умолчанию), режимом Мультимедиа и режимом ввода цифр.

(Не используется)

корневое меню.

(Не используется)

Выбор или открытие элементов.

Закрытие текущей страницы.

(Не используется)

Режим

Мультимедиа

громкости.

громкости

(Не используется) Ввод цифр от

(Не используется)(Не

Перемотка назад/ воспроизведение/ приостановка/ останов/ перемотка вперед при воспроизведении медиафайлов.

Режим ввода

цифр

используется)

используется) (Не

используется)

0 до 9.

используется)

Введите 1.

Введите 2.

Введите

(Не используется)

Русский

S-VIDEO

VGA IN -2 VGA IN -1 VGA-OUT RS232

USB

MINI-B

AUDIO IN -1

AUDIO IN -2

AUDIO OUT

VIDEO

HDTV adapter

RBG

HDTV adapter

RBG

DVD-плеер,

ТВ-приставка,

HDTV-приемник

VGA

RS232

Видеовыход Video/

S-Video

Просмотр

Динамики

Подготовка к эксплуатации

Подключение проектора

• X1185/X1185N/X1285/X1285N/S1285

# Описание # Описание

1 Кабель питания 6 Кабель S-Video 2 Кабель VGA 7 Кабель RS232 3 Кабель «компонентное видео – HDTV

адаптер» / вход VGA

4 Кабель полного видеосигнала 9 Кабель компонентного видеосигнала с

8 Кабель USB

3-мя разъемами RCA

5 Аудиокабель

Русский

Примечание: Для обеспечения надлежащей работы проектора с компьютером убедитесь, что частота обновления экрана совместима с проектором.

Русский

DVD-плеер,

ТВ-приставка,

HDTV-приемник

VGA

RS232

Видеовыход Video/

S-Video

Просмотр

Динамики

(P1285/P1385W)

Смартфон/

планшет

или

• P1185/P1285/P1385W/X1385WH

AUDIO IN -1

AUDIO IN -2

AUDIO OUT

S-VIDEO

DC 5V OUT HDMI / MHL

VIDEO

USB

MINI-B

HDTV adapter

VGA IN -2

VGA-OUT

VGA IN -1

RS232

Русский

# Описание # Описание

1 Кабель питания 7 Кабель RS232 2 Кабель VGA 8 Кабель USB 3 Кабель «компонентное видео – HDTV

адаптер» / вход VGA 4 Кабель полного видеосигнала 10 Кабель HDMI (MHL) 5 Аудиокабель 11 Адаптер WirelessHD 6 Кабель S-Video 12 Адаптер беспроводной связи

9 Кабель компонентного видеосигнала с

3-мя разъемами RCA

Примечание: Для обеспечения надлежащей работы проектора с компьютером убедитесь, что частота обновления экрана совместима с проектором. Примечание: Для использования функции MHL некоторым интеллектуальным устройствам требуется переходник (поставляется изготовителем интеллектуального устройства).

Примечание: Совместимые адаптеры HDMI/MHL: WirelessHD (MWIHD1), MWA3, Android (MWND1), Chromecast

Русский

USB

MINI-B

AUDIO IN -1

AUDIO IN -2

AUDIO OUT

VGA IN -1

S-VIDEO

HDMI / MHL

VIDEO

DC 5V OUT

VGA-OUT

RS232

DVD-плеер,

ТВ-приставка,

HDTV-

приемник

VGA

RS232

Видеовыход

Video/S- Video

Динамики

Смартфон/

планшет

или

Просмотр

• H6518BD

# Описание # Описание

1 Кабель питания 8 Кабель USB 2 Кабель VGA 9 Кабель компонентного видеосигнала с

3-мя разъемами RCA 4 Кабель полного видеосигнала 10 Кабель HDMI (MHL) 5 Аудиокабель 11 Адаптер WirelessHD 6 Кабель S-Video 12 Адаптер беспроводной связи 7 Кабель RS232

+ 54 hidden pages
