Page 1

Monitor LCD Acer

Podręcznik użytkownika

Page 2

Wszelkie prawa zastrzeżone.

Instrukcja użytkownika monitora LCD Acer

Wydanie oryginalne: 07/2019

Polski

Informacje w tej publikacji mogą być okresowo zmieniane, bez powiadamiania jakichkolwiek osób o takich poprawkach lub zmianach. Takie zmiany będą wprowadzane w nowych wydaniach tego podręcznika lub w dodatkowych dokumentach i publikacjach. Ta rma nie daje żadnych zapewnień ani nie udziela gwarancji, wyrażonych lub dorozumianych, w odniesieniu do zamieszczonych tu treści, a szczególnie odrzuca dorozumiane gwarancje przydatności handlowej lub dopasowania do określonego celu.

Zapisz numer modelu, numer seryjny, datę zakupienia i umieść informacje dotyczące zakupienia we wskazanym poniżej miejscu. Numer seryjny i numer modelu są zapisane na etykiecie przymocowanej do komputera. Wszelka korespondencja dotycząca twojego urządzenia, powinna zawierać numer seryjny, numer modelu i informacje o zakupieniu.

Żadnej z części tej publikacji nie można powielać, zapisywać z systemie odzyskiwania danych lub przesyłać w jakiejkolwiek formie lub w jakikolwiek sposób, elektronicznie, mechanicznie, poprzez kopiowanie, zapisywanie albo w inny sposób, bez wcześniejszej pisemnej zgody Acer Incorporated.

Instrukcja użytkownika monitora LCD Acer

Numer modelu: __________________________________ Numer seryjny: __________________________________ Data zakupienia: _________________________________

Miejsce zakupienia: ______________________________

Acer i logo Acer, to zastrzeżone znaki towarowe Acer Incorporated. Wykorzystane tu nazwy produktów innych rm lub znaki towarowe, zostały użyte wyłącznie do celów identykacji i

należą do ich odpowiednich rm.

Page 3

Informacje dotyczące bezpieczeństwa użytkownika i wygody obsługi

Instrukcje bezpieczeństwa

Przeczytaj uważnie te instrukcje. Zachowaj ten dokument do wykorzystania w przyszłości. Zastosuj się do wszelkich ostrzeżeń i instrukcji oznaczonych na produkcie.

Specjalne uwagi dotyczące monitorów LCD

Następujące objawy działania monitora LCD są normalne i nie oznaczają problemu.

• Ze względu na naturę światła jarzeniowego, podczas początkowego użycia ekran może migać. Wyłącz przełącznik zasilania, a następnie włącz go ponownie, aby się upewnić, że miganie zniknie.

• Na ekranie mogą wystąpić lekkie nierówności jasności, w zależności od stosowanego

wzoru.

• Ekran LCD ma 99,99% lub więcej efektywnych pikseli. Ilość niewłaściwie wyświetlanych punktów, na przykład brak piksela lub stałe świecenie piksela wynosi 0,01% lub mniej.

• Ze względu naturę ekranów LCD, na ekranie może pojawiać się poobraz poprzedniego, wyświetlanego przez kilka godzin ekranu. W takim przypadku, odzyskiwanie prawidłowego ekranu może potrwać długo, poprzez zmianę obrazu lub wyłączenie na kilka godzin przełącznika zasilania.

Polski

Czyszczenie monitora

Podczas czyszczenia monitora należy uważnie zastosować się do podanych zaleceń:

• Przed czyszczeniem należy zawsze odłączyć monitor.

• Do wycierania ekranu i obudowy należy użyć miękkiej szmatki.

Page 4

Dostępność

Należy się upewnić, że gniazdo zasilania, do którego podłączany jest przewód zasilający, jest łatwo dostępne oraz, że znajduje się jak najbliżej operatora urządzenia. Gdy wymagane jest odłączenie zasilania od urządzenia, należy odłączyć przewód zasilający od gniazda zasilania prądem elektrycznym.

Bezpieczne słuchanie

Polski

Aby chronić słuch, należy się zastosować do podanych instrukcji.

• Głośność należy zwiększać stopniowo, aż do uzyskania wyraźnego i wygodnego słyszenia, bez zniekształceń.

• Po ustawieniu poziomu głośności, nie należy go zwiększać, po dopasowaniu do swoich

uszu.

• Należy ograniczyć czas słuchania muzyki z wysoką głośnością.

• Należy unikać zwiększania głośności w celu zagłuszania hałasu otoczenia.

• Głośność należy wyłączyć, jeśli nie słuchać znajdujących się w pobliżu ludzi.

Ostrzeżenia

• Tego produktu nie należy używać w pobliżu wody.

• Tego produktu nie należy umieszczać na niestabilnym wózku, podstawie lub stole. Upadek produktu może spowodować jego poważne uszkodzenie.

• Szczeliny i otwory służą do wentylacji i mają zapewnić niezawodne działanie produktu i chronić go przed przegrzaniem. Nie należy ich blokować lub przykrywać. Nigdy nie należy blokować szczelin wentylacyjnych poprzez umieszczanie produktu na łóżku, soe lub innej podobnej powierzchni. Jeśli nie zostanie zapewniona odpowiednia wentylacja, nigdy nie należy umieszczać tego produktu obok lub nad grzejnikiem lub miernikiem ciepła lub w zabudowie.

• Nigdy nie należy wpychać jakichkolwiek obiektów do tego produktu przez szczeliny obudowy, ponieważ mogą one dotknąć do niebezpiecznych punktów będących pod napięciem lub spowodować zwarcie części, a w rezultacie pożar lub porażenie prądem elektrycznym. Nigdy nie należy dopuszczać do przedostania się do produktu jakichkolwiek płynów.

• Aby uniknąć uszkodzenia komponentów wewnętrznych i zabezpieczyć przed wyciekiem baterii, nie należy umieszczać produktu na drgającej powierzchni.

• Nigdy nie należy używać podczas uprawiania sportu, ćwiczeń lub w innym miejscu narażonym na drgania, które mogą spowodować nieoczekiwane zwarcie lub uszkodzenie urządzeń wewnętrznych.

• Ten adapter można używać wyłącznie z tym monitorem, nie należy go stosować do

innych celów.

Zasilanie prądem elektrycznym

• Ten produkt może być zasilany ze źródła zasilania wskazanego na etykiecie z oznaczeniami. Przy braku pewności co do rodzaju dostępnego zasilania, należy się skonsultować z dostawcą lub z lokalnym zakładem energetycznym.

• Nie wolno niczego kłaść na przewodzie zasilającym. Nie należy umieszczać tego produktu w miejscu, gdzie będzie przydeptywany przewód.

Page 5

• Jeśli z tym produktem używany jest przedłużacz, należy się upewnić, że łączna moc urządzeń podłączonych do przedłużacza, nie przekroczy mocy znamionowej przedłużacza. Należy się także upewnić, że łączna moc wszystkich podłączonych do gniazda ściennego produktów, nie przekracza wartości znamionowej bezpiecznika.

• Nie należy przeciążać gniazda zasilania, listwy albo gniazdka, poprzez podłączenie zbyt wielu urządzeń. Całkowite obciążenie systemu nie może przekraczać 80% wartości znamionowej obwodu odgałęzienia. Jeśli są używane listwy zasilające, obciążenie nie powinno przekraczać 80% wartości znamionowej listwy zasilania.

• Przewód zasilający tego produktu jest wyposażony w trójbolcową wtykę z uziemieniem. Wtyczka ta pasuje do gniazd zasilania z uziemieniem. Przed podłączeniem wtyki przewodu zasilającego, należy się upewnić, że gniazdo zasilania jest prawidłowo uziemione. Nie należy podłączać wtyczki do nieuziemionego gniazda zasilania. W celu uzyskania szczegółowych informacji należy się skontaktować z elektrykiem.

Ostrzeżenie! Kołek uziemienia to funkcja zabezpieczenia. Używanie gniazda zasilania, bez odpowiedniego uziemienia, może spowodować porażenie prądem elektrycznym i/lub obrażenia.

Uwaga: Kołek uziemienia zapewnia także dobre zabezpieczenie przez

nieoczekiwanymi zakłóceniami z pobliskich urządzeń elektrycznych, które mogą zakłócać działanie tego produktu.

• Ten produkt można używać wyłącznie z dostarczonym zestawem przewodu zasilającego. Aby wymienić zestaw przewodu zasilającego, należy się upewnić, że nowy przewód zasilający spełnia następujące wymagania:typ odłączany, certykat UL/CSA, typ SPT-2, wartość znamionowa minimum 7 A 125 V, aprobata VDE lub równoważna, maksymalna długość 4,6 metra (15 stóp).

Polski

Naprawa produktu

Nie należy próbować naprawiać tego produktu samodzielnie, ponieważ otwieranie lub zdejmowanie pokryw może spowodować porażenie poprzez dotknięcie do niebezpiecznych punktów będących pod napięciem lub inne niebezpieczeństwa. Wszelkie naprawy należy powierzać wykwalikowanemu personelowi serwisu.

Produkt ten należy odłączyć od ściennego gniazda zasilania i powierzyć jego naprawę wykwalikowanemu personelowi serwisu, gdy:

• został uszkodzony, przecięty lub przetarty przewód zasilający

• na produkt został wylany płyn

• produkt został wystawiony na działanie deszczu lub wody

• produkt został upuszczony lub uszkodzona została jego obudowa

• produkt wykazuje wyraźne oznaki zmiany wydajności, co oznacza potrzebę naprawy

• produkt nie działa normalnie, mimo stosowania się do instrukcji działania

Page 6

Uwaga: Należy wyregulować tylko te elementy sterowania, które obejmują instrukcje działania, ponieważ nieprawidłowa regulacja innych elementów sterowania, może spowodować uszkodzenie i często wymaga dodatkowej pracy wykwalikowanego technika w celu przywrócenia normalnego działania produktu.

Polski

Miejsca zagrażające wybuchem

Urządzenie należy wyłączyć w miejscach zagrażających wybuchem i stosować się do wszystkich znaków i instrukcji. Miejsca o atmosferze zagrażającej wybuchem, to miejsca, gdzie zwykle znajdują się polecenia wyłączenia silnika pojazdu. Świece w takich miejscach mogą spowodować wybuch lub pożar, a w rezultacie obrażenia ciała lub nawet śmierć. Należy wyłączyć urządzenie w pobliżu składów, magazynów i miejsc dystrybucji; w zakładach chemicznych; lub w miejscach wykonywania piaskowania Miejsca zagrożone wybuchem są często, choć nie zawsze, wyraźnie oznaczone. Obejmują one pokłady statków, urządzenia do transportu lub składowania chemikaliów, pojazdy napędzane gazem (takim jak propan lub butan) i miejsca, gdzie powietrze zawiera chemikalia lub groźne cząsteczki takie jak plewy, pył lub proszki metalu.

Dodatkowe informacje dotyczące bezpieczeństwa

Twoje urządzenie i jego elementy jego rozbudowy, mogą zawierać małe części. Należy je trzymać poza zasięgiem małych dzieci.

Informacje dotyczące recyklingu urządzeń informatycznych

Firma Acer jest bardzo zaangażowana w ochronę środowiska i postrzega recycling, w formie ratowania środowiska i usuwania zużytego sprzętu, jako jeden z głównych priorytetów rmy w minimalizowaniu obciążenia środowiska.

Firma Acer jest świadoma wpływu prowadzonej działalności na środowisko i próbuje zidentykować i zapewnić najlepsze procedury zmniejszania niekorzystnego wpływu na środowisko swoich produktów.

Dalsze informacje oraz pomoc dotyczącą recyklingu, można uzyskać na stronie

internetowej:

http://www.acer-group.com/public/Sustainability/sustainability01.htm Dalsze informacje dotyczące funkcji i korzyści z naszych innych produktów, można uzyskać

pod adresem www.acer-group.com.

Instrukcje dotyczące usuwania

Po zużyciu nie należy usuwać tego urządzenia elektronicznego ze śmieciami domowymi. Aby zminimalizować zanieczyszczenie i zapewnić maksymalną ochronę środowiska należy stosować recykling. Dalsze informacje dotyczące przepisów WEEE (Waste from Electrical and Electronics Equipment), można uzyskać pod adresem http://www.acer-group.com/public/Sustainability/ sustainability01.htm

Page 7

Oświadczenie dotyczące pikseli LCD

Wyświetlacz LCD został wyprodukowany przy pomocy wysoko precyzyjnej technologii. Niemniej jednak czasami niektóre piksele mogą się przepalić, lub wyglądać jak czarne lub czerwone kropki. Nie ma to wypływu na zapisane obrazy i nie świadczy o awarii.

Ten produkt został dostarczony z włączonym zarządzaniem zasilaniem:

• Po 5 minutach braku aktywności uaktywniany jest tryb uśpienia wyświetlacza.

• Wybudź monitor gdy znajduje się w trybie aktywnego wyłączenia, przesuń mysz lub naciśnij dowolny przycisk na klawiaturze.

Wskazówki i informacje dotyczące wygodnego użytkowania

Wydłużone użytkowanie może powodować zmęczenie oczu i ból głowy. Długie godziny pracy przed komputerem, narażają także użytkowników na obrażenia zyczne. Długie okresy pracy, nieprawidłowa postawa, niewłaściwe nawyki pracy, stres, nieodpowiednie warunki pracy, zdrowie osobiste i inne czynniki, znacząco zwiększają niebezpieczeństwo obrażeń zycznych.

Niewłaściwe używanie komputera może spowodować zespół kanału nadgarstka, zapalenie pochewki ścięgna, lub inne schorzenia mięśniowo-szkieletowe. Następujące objawy mogą pojawić się w rękach, nadgarstkach, ramionach, barkach, szyi czy plecach:

• drętwienie, mrowienie lub pieczenie

• bóle, czy wrażliwość

• ból, opuchlizna, rwanie

• sztywność czy napięcie

• zimno lub słabość

Po wystąpieniu wymienionych objawów lub przy powtarzającym się lub utrzymującym dyskomforcie i/lub bólu powiązanym z używaniem komputera należy jak najszybciej skonsultować się z lekarzem i poinformować wydział zdrowia i bezpieczeństwa rmy.

Następujące części zawierają wskazówki dotyczące wygodnego używania komputera.

Polski

Znajdowanie wygodnego dla siebie miejsca

Znajdź wygodne dla siebie miejsce dopasowując kąt nachylenia monitora, używając podnóżek lub podnosząc wysokość siedzenia dla zapewnienia maksymalnej wygody. Należy wykorzystać następujące porady:

• należy unikać pozostawania zbyt długo w jednej pozycji

• należy unikać garbienia się i/lub zbytniego odchylania do tyłu

• co jakiś czas należy wstać i się przejść, aby uniknąć nadwrężenia mięśni nóg

Page 8

Ochrona oczu

Długie patrzenie na ekran, niewłaściwe okulary czy szła kontaktowe, odbicie światła od monitora, zbyt jasno oświetlone pomieszczenie, źle wyregulowany ekran, zbyt małe litery na ekranie czy słaby kontrast wpływają na przemęczenie oczu. Poniżej znajdują się porady, jak zmniejszyć zmęczenie oczu.

Oczy

Polski

• Należy często wykonywać przerwy, aby odpoczęły oczy.

• Należy regularnie odwracać oczy od monitora i skierować oczy na wybrany odległy

punkt.

• Należy często mrugać by nawilżać oczy.

Wyświetlacz

• Ekran powinien być czysty.

• Głowa powinna być nieco wyżej niż monitor, aby podczas patrzenia na środek ekranu wzrok był skierowany lekko w dół.

• Należy wyregulować jasność i ostrość obrazu, aby zapewnić łatwe czytanie.

• Należy wyeliminować odbijanie się światła poprzez:

• ustawienie wyświetlacza bokiem do okna czy dowolnego źródła światła

• zminimalizowanie oświetlenia pomieszczenia, poprzez zawieszenie zasłon czy

żaluzji

• używanie światła pomocniczego

• dostosowanie kąta nachylenia ekranu

• używanie ltra zabezpieczenia przed odbiciami

• zainstalowanie osłony, takiej jak np. daszek z kartonu zawieszony na górnej

krawędzi wyświetlacza

• Należy unikać ustawiania wyświetlacza pod nienaturalnym kątem w odniesieniu do

kierunku patrzenia.

• Należy unikać patrzenia przez dłuższy czas na takie źródła światła, jak otwarte okno itp.

Rozwijanie dobrych nawyków pracy

Aby praca na komputerze była bardziej relaksująca i efektywna, należy wyrobić następujące

nawyki:

• Należy robić częste krótkie przerwy.

• Należy wykonywać ćwiczenia rozciągające.

• Należy wychodzić na świeże powietrze, tak często jak jest to możliwe.

• Należy ćwiczyć regularnie, aby utrzymać sprawność ciała.

Page 9

Polski

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi

New Taipei City 221, Taiwan

Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

And,

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it

Produ

ct: LCD Monitor

Trade Name: Acer

KA272 KA272 xxxxxx；

Model Number: SKU Number:

(“x” = 0~9, a ~ z, A ~ Z, or blank)

We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonization legislations as below Directive and following harmonized standards and/or other relevant standards have been applied:

EMC Directive: 2014/30/EU

LVD Directive: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS Directive: 2011/65/EU

EN 50581:2012

ErP Directive: 2009/125/EC

Regulation (EC) No. 1275/ 2008; EN 50564:2011

Year to begin affixing CE marking: 2019.

_______________________________

RU Jan / Sr. Manager

Date

Jul.15,2019

Acer Incorporated (Taipei, Taiwan)

EN 55032:2012/AC:2013 Class B

EN 61000-3-2:2014-3- Class D

EN 55024:2010 EN 61000-3-3:2013

EN 55032:2015+AC 2016 (Class B)

Page 10

Acer America Corporation

333 West San Carlos St., San Jose

CA 95110, U. S. A. Tel : 254-298-4000

Polski

Fax : 254-298-4147

Federal Communications Commission Supplier's

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired

operation.

The following local Manufacturer /Importer is responsible for this declaration:

Product: LCD Monitor

Model Number: KA272

Suite 1500

www.acer.com

SKU Number:

Name of Responsible Party: Acer America Corporation

Address of Responsible Party:

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

KA272 xxxxxx (“x” = 0~9, a ~ z, or A ~ Z)

333 West San Carlos St. Suite 1500 San Jose, CA 95110 U. S. A.

Page 11

Informacje dotyczące bezpieczeństwa użytkownika i wygody obsługi 3

Instrukcje bezpieczeństwa 3 Specjalne uwagi dotyczące monitorów LCD 3 Czyszczenie monitora 3

Dostępność 4 Bezpieczne słuchanie 4 Ostrzeżenia 4 Zasilanie prądem elektrycznym 4 Naprawa produktu 5 Miejsca zagrażające wybuchem 6 Dodatkowe informacje dotyczące bezpieczeństwa 6 Informacje dotyczące recyklingu urządzeń informatycznych 6 Instrukcje dotyczące usuwania 6 Oświadczenie dotyczące pikseli LCD 7 Wskazówki i informacje dotyczące wygodnego użytkowania 7 Znajdowanie wygodnego dla siebie miejsca 7 Ochrona oczu 8

Rozwijanie dobrych nawyków pracy 8 Federal Communications Commission Supplier's Declaration of Conformity 10

Rozpakowanie 12 REGULACJA POZYCJI EKRANU 13 Podłączanie adaptera i przewodu zasilającego prądu

zmiennego 14 Oszczędzanie energii 14

DDC (Display Data Channel [Kanał wyświetlania danych]) 15

19-pinowy kabel sygnałowy kolorowego

wyświetlacza 15

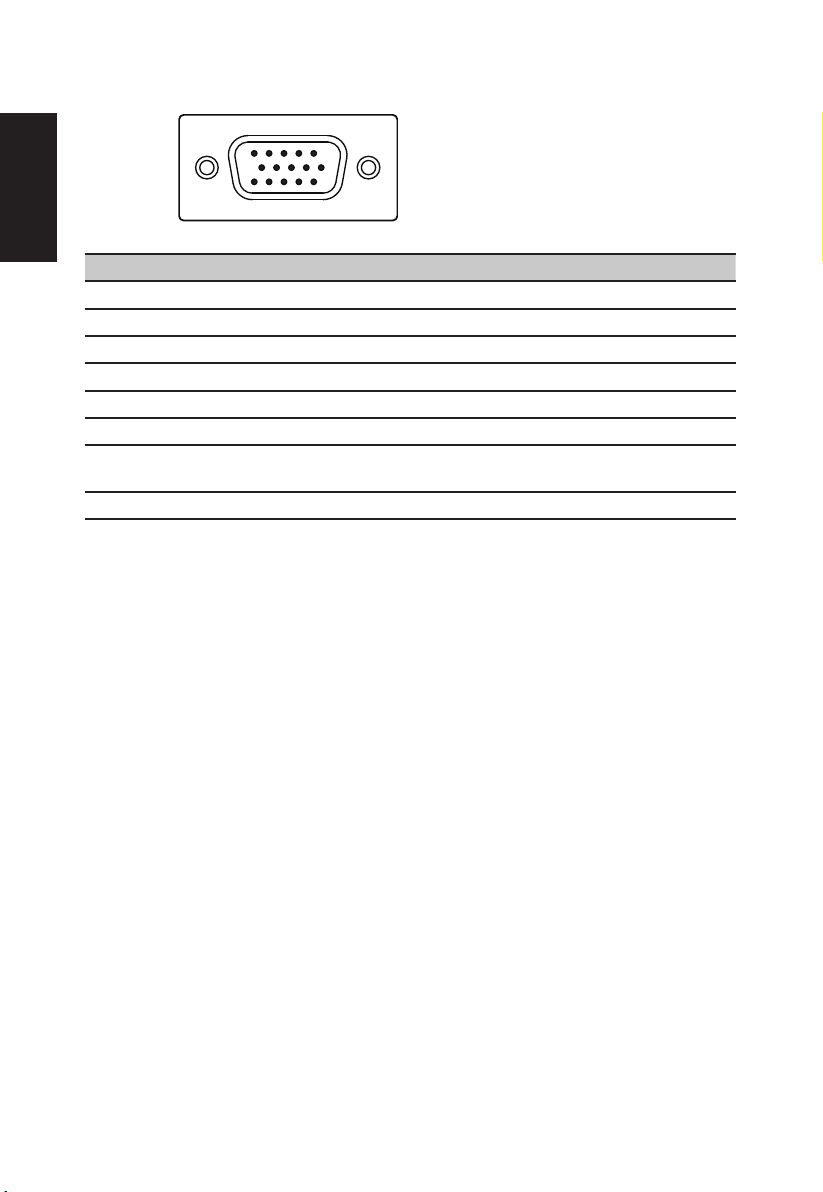

15-pinowy kabel sygnałowy kolorowego

wyświetlacza 16

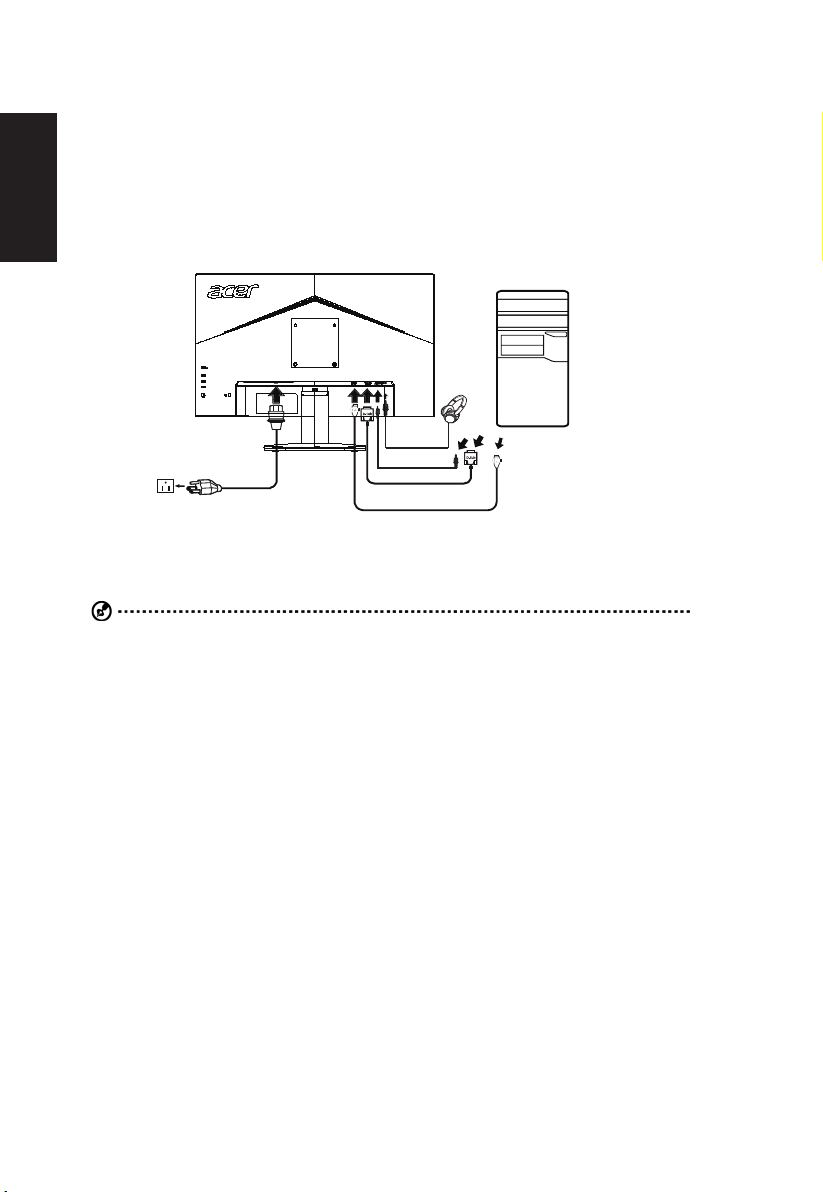

Tabela standardowego taktowania 17 Instalacja 18 Elementy sterowania użytkownika 19

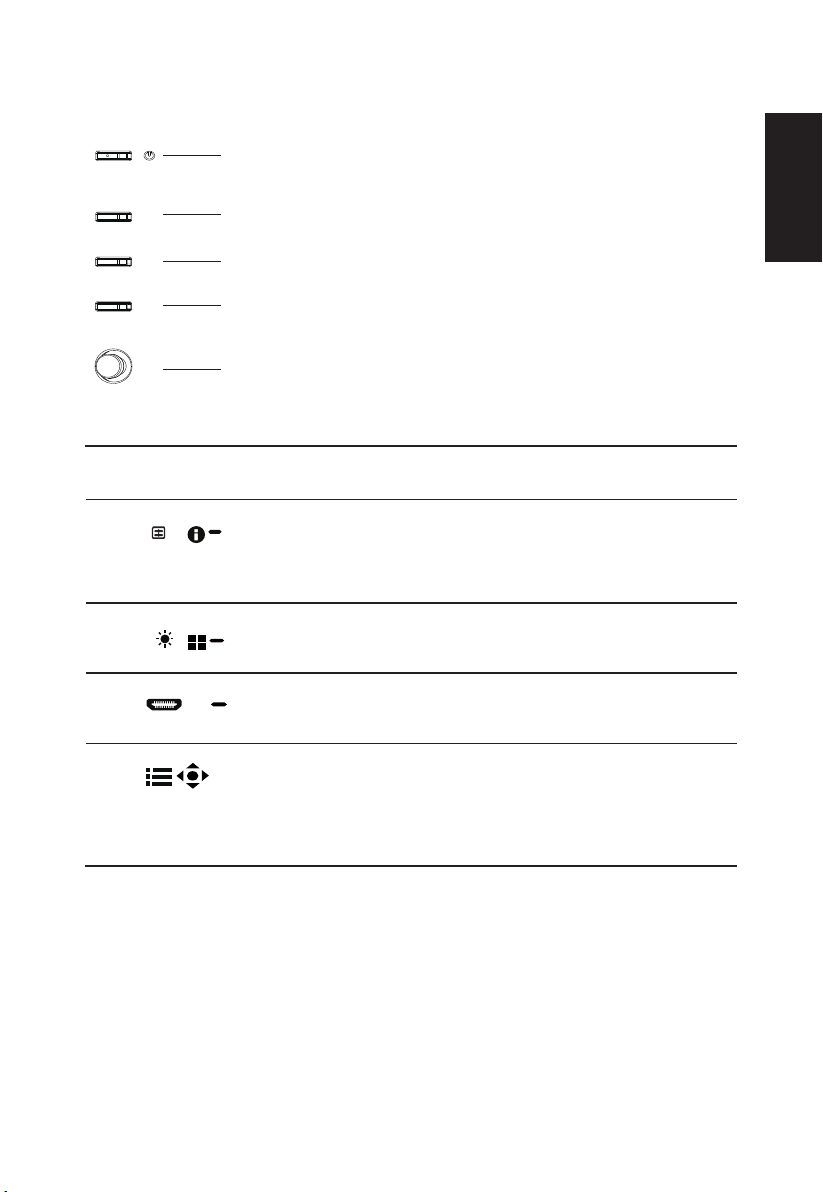

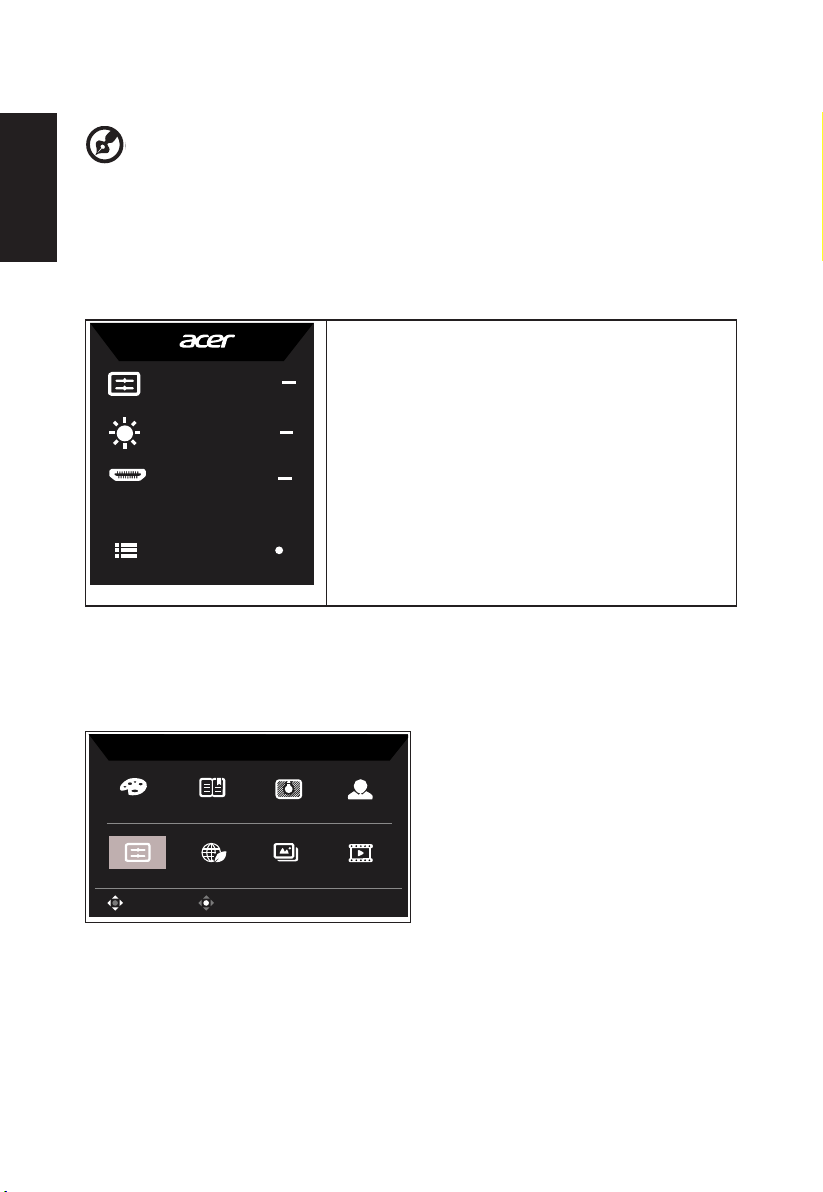

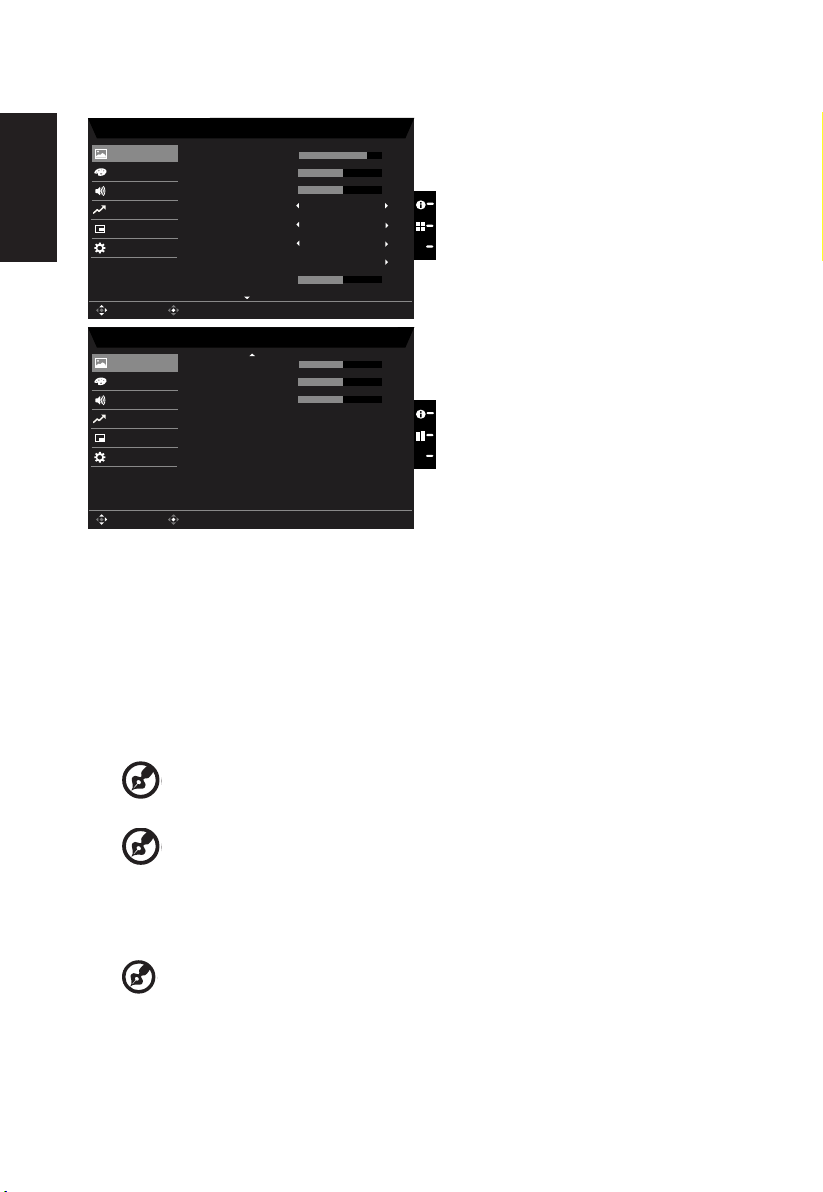

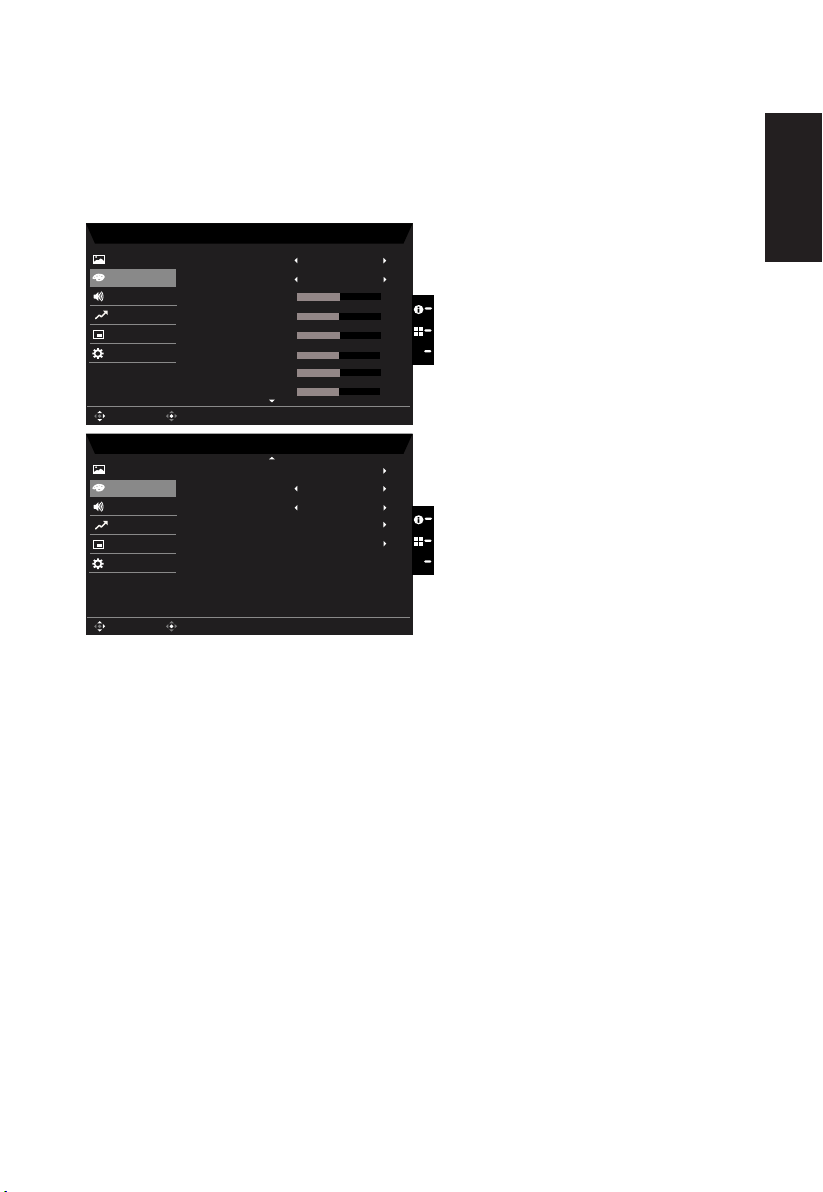

Zewnętrzne elementy sterowania 19 Używanie menu skrótów 20

Rozwiązywanie problemów 28

Tryb VGA IN/HDMI1.4 (Opcjonalny) 28

Polski

Zawartość

Page 12

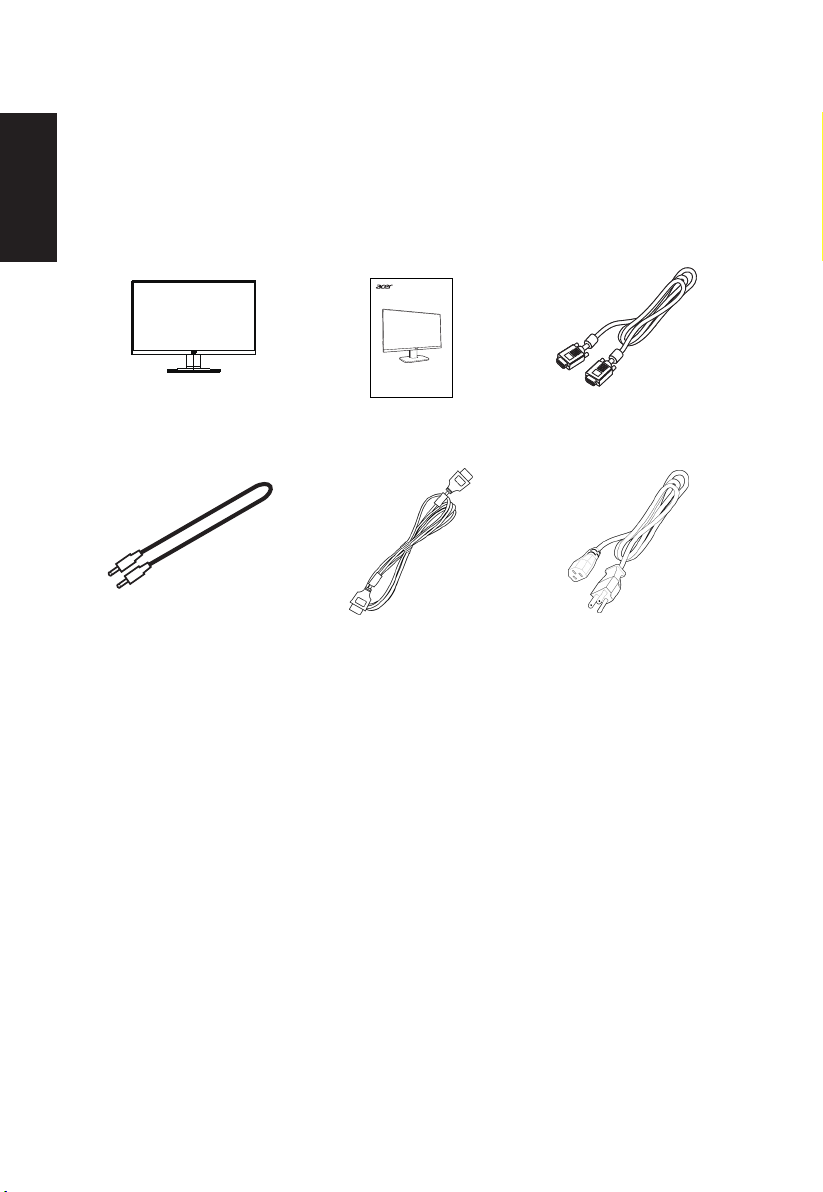

Rozpakowanie

Należy sprawdzić, czy wymienione poniżej części znajdują się w opakowaniu oraz zachować opakowanie na wypadek transportu monitora w przyszłości.

Polski

Monitor LCD

Kabel audio

(Opcjonalny)

Instrukcja szybkiego

uruchomienia

LCD Monitor KA2 series/KA272

USER GUIDE

Kabel HDMI1.4

(Opcjonalny)

Kabel VGA

(Opcjonalny)

Przewód zasilający prądu

zmiennego

Page 13

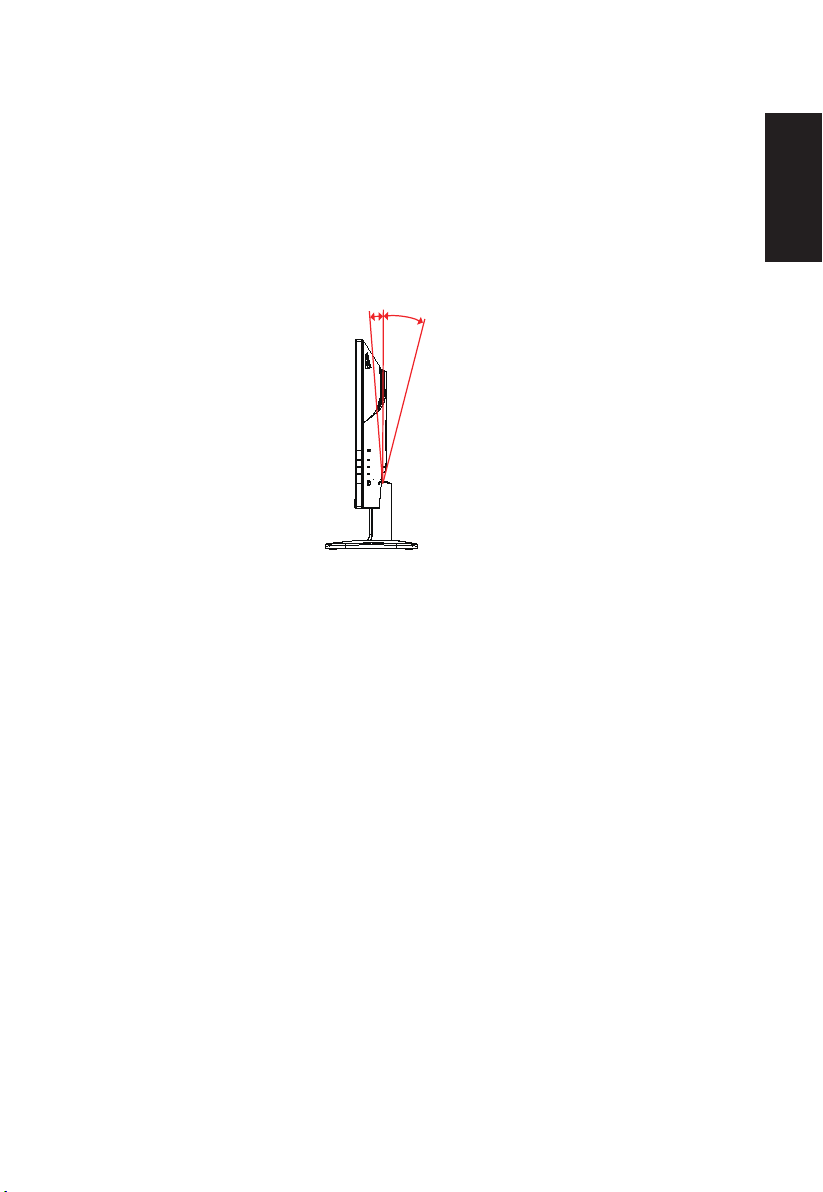

REGULACJA POZYCJI EKRANU

Aby uzyskać najlepszą pozycję widzenia, można dopasować nachylenie monitora.

• Nachylanie

Sprawdź ilustrację poniżej, jako przykład zakresu nachylania. Tylko w najwyższym punkcie, można uzyskać dla kąta podniesienia nachylenie 15 stopni.

-5°

15°

Polski

Page 14

Podłączanie adaptera i przewodu zasilającego prądu zmiennego

• Najpierw należy sprawdzić, czy używany przewód zasilający jest odpowiedniego typu

dla danego regionu.

• Monitor ten jest wyposażony w uniwersalny zasilacz umożliwiający działanie z

Polski

napięciem prądu zmiennego 100/120V lub 220/240V. Żadne modykacje użytkownika nie są konieczne.

• Podłącz jeden koniec przewodu zasilającego prądu zmiennego do adaptera, a drugi do gniazdka prądu zmiennego.

• W przypadku urządzeń zasilanych prądem zmiennym 120 V: Należy używać zestaw przewodów zgodnych z UL, przewodu typu SVT oraz wtyczki 10A/125V.

• W przypadku urządzeń zasilanych prądem zmiennym 220/240 V: Należy stosować zestaw przewodów zawierających przewód H05VV-F oraz wtyczkę 10A/250V. Zestaw przewodów powinien posiadać odpowiednie atesty bezpieczeństwa dla kraju, w którym urządzenie będzie instalowane.

Oszczędzanie energii

Monitor zostanie przełączony do trybu „oszczędzanie energii” przez sygnał sterujący z kontrolera wyświetlania, co jest wskazywane bursztynowym światłem LED zasilania.

Stan Światło LED

Włączone Niebieska

Tryb oszczędzania

energii

Bursztynowa

Stan oszczędzania energii będzie się utrzymywał do momentu otrzymania sygnału z karty gracznej lub uaktywnienia klawiatury lub myszy. Czas przywrócenia ze stanu aktywnego wyłączenia do stanu włączenia wynosi około 3 sekund.

Page 15

DDC (Display Data Channel [Kanał wyświetlania danych])

Aby ułatwić instalację, gdy używany system wspiera protokół DDC, monitor obsługuje plugand-play. Protokół DDC jest protokołem komunikacji, dzięki któremu monitor automatycznie informuje system o swoich możliwościach, przykładowo o obsługiwanych rozdzielczościach oraz odpowiednich częstotliwościach odświeżania. Monitor ten jest zgodny ze standardem DDC2B.

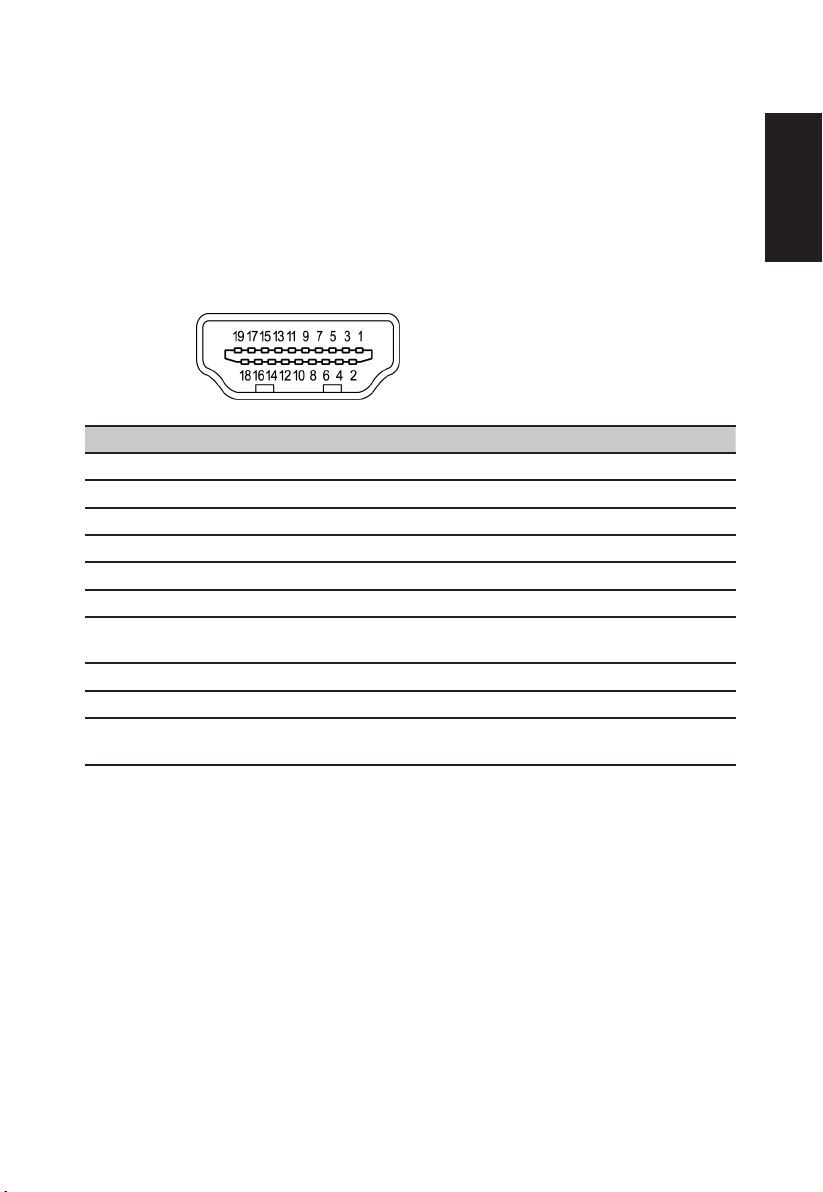

19-pinowy kabel sygnałowy kolorowego wyświetlacza

Nr PINU Opis Nr PINU Opis

1 TMDS Dane 2+ 2 TMDS Dane 2 Ekran 3 TMDS Dane 2- 4 TMDS Dane 1+

5 TMDS Dane 1 Ekran 6 TMDS Dane 1-

7 TMDS Dane 0+ 8 TMDS Dane 0 Ekran 9 TMDS Dane 0- 10 TMDS Zegar+

11 TMDS Zegar Ekran 12 TMDS Zegar -

13 CEC 14

15 SCL 16 SDA 17 Masa DDC/CEC 18 Zasilanie +5V

Wykrywanie bez wyłączania (Hot

Plug Detect)

Zarezerwowany (niepodłączony w urządzeniu)

Polski

Page 16

15-pinowy kabel sygnałowy kolorowego wyświetlacza

1 5

Polski

Nr PINU Opis Nr PINU Opis

1 Czerwona 9 +5V 2 Zielona 10 Uziemienie logicznego 3 Niebieska 11 Uziemienie monitora

4 Uziemienie monitora 12 DDC - dane transmisji szeregowej 5 DDC - powrót 13 Synchronizacja pozioma 6 Uziemienie R 14 Synchronizacja pionowa

7 Uziemienie G 15

8 Uziemienie B

DDC - zegar transmisji

szeregowej

Page 17

Tabela standardowego taktowania

TRYB VESA

TRYB Rozdzielczość

1 2 MAC 640x480 66,66Hz 3 VESA 720x400 70Hz

4 SVGA 800x600 56Hz 5 SVGA 800x600 60Hz 6 XGA 1024x768 60Hz 7 XGA 1024x768 70Hz

10 VESA 11 WXGA 12 WXGA+ 13 WSXGA+

14 UXGA 15 UXGA

VGA 640x480

VESA 1152x864 75Hz SXGA 1280x1024 60Hz

1280x720 60Hz 1280x800 60Hz 1440x900 60Hz 1680x1050 60Hz 1920x1080 60Hz 1920x1080 75Hz

Polski

60Hz

Page 18

Instalacja

1. Wyłącz komputer i odłącz przewód zasilający komputera.

2. Podłącz kabel sygnałowy do gniazda wejścia VGA i/lub HDMI1.4 (opcjonalne) monitora i do gniazda wyjścia VGA i/

lub HDMI1.4 (opcjonalne) karty gracznej komputera. Dokręć śruby radełkowane na złączu kabla sygnałowego.

3. Opcjonalne: Podłącz gniazdo wejścia audio (AUDIO IN) monitora LCD i port wyjścia liniowego komputera kablem

audio.

4. Włóż kabel zasilania monitora do portu zasilania z tyłu monitora.

5. Podłącz zasilacz i przewód zasilający do monitora, a następnie do prawidłowo uziemionego gniazda zasilania prądu

Polski

zmiennego.

Uwaga: Wyjście audio jest dostępne tylko w modelu z wyjściem audio. Dodatkowe instrukcje znajdują się w podręczniku użytkownika.

Page 19

Elementy sterowania użytkownika

Zewnętrzne elementy sterowania

Polski

1 Przycisk zasilania Włączanie/wyłączanie monitora. Niebieskie światło wskazuje

2 Przycisk funkcji

3 Przycisk funkcji

4 Przycisk funkcji

5 Przycisk funkcji

włączenie zasilania. Bursztynowe światło wskazuje tryb oczekiwania/ oszczędzania energii.

a. Naciśnij, aby wyświetlić stronę główną. Naciśnij ponownie, aby

przejść do funkcji hotkey1 (przycisk skrótu 1).

b. Przy aktywnym menu funkcji, naciśnij ten przycisk, aby zobaczyć

podstawowe informacje dotyczące monitora oraz bieżące źródło sygnału wejścia albo wyzerować do ustawień fabrycznych ustawienia użytkownika dotyczące koloru.

a. Naciśnij, aby wyświetlić stronę główną. Naciśnij ponownie, aby

przejść do funkcji hotkey2 (przycisk skrótu 2).

b. Przy aktywnym menu funkcji, naciśnij ten przycisk w celu wyboru

trybu scenariusza lub trybu gry.

a. Naciśnij, aby wyświetlić stronę główną. Naciśnij ponownie, aby

przejść do funkcji Input select (Wybór wejścia).

b. Przy aktywnym menu funkcji, ten przycisk umożliwia zamknięcie

OSD.

a. Naciśnij, aby wyświetlić

przejść do następnej funkcji w menu funkcji.

b. Pojedynczy przycisk przełączania z tyłu monitora działa jak

joystick. W celu przesunięcia kursora wystarczy nacisnąć przycisk w jednym z czterech kierunków. Naciśnij ten przycisk, aby wybrać wymaganą opcję. Kolor jasnoszary wskazuje działanie. Kolor ciemnoszary wskazuje brak działania.

stronę główną

. Naciśnij ponownie, aby

VESA FreeSync (HDMI):

Umożliwia dynamiczną regulację szybkości odświeżania wyświetlania przez kartę graczną z obsługą VESA FreeSync w oparciu o szybkości klatek z typową zawartością w celu uzyskania wyświetlania efektywnego energetycznie, wirtualnie pozbawionego zacięć i o niskim opóźnieniu.

Page 20

Używanie menu skrótów

Mode

Standard

Brightness

Input

HDMI

sRGB

Reading

Darkroom

User

Movie

Graphics

ECO

Standard

Modes

Move

-------------------------------------------------------------------------------------------------------------

Uwaga: Następujące treści służą wyłącznie jako ogólne odniesienie. Rzeczywiste dane techniczne produktu mogą być inne.

OSD (menu ekranowe), może być wykorzystane do regulacji ustawień monitora LCD. Naciśnij przycisk MENU, aby otworzyć OSD. OSD można użyć do regulacji jakości obrazu,

Polski

pozycji OSD i ustawień ogólnych. W celu uzyskania ustawień zaawansowanych, sprawdź następująca stronę:

Strona główna

1. Przycisk skrótu 1

Modes (Tryby), Brightness (Jasność), Volume (Głośność), Gamma, Contrast (Kontrast), Blue Light (Niebieskie światło), Over Drive, VRB

Przycisk skrótu1 (domyślnie: Tryb Standard (Standardowy))

Do wyboru trybu scenariusza (sRGB, Reading (Czytanie), Darkroom (Ciemne pomieszczenie), User (Użytkownika), Standard (Standardowy), ECO, Graphics (Graka), Movie (Film))

2. Przycisk skrótu 2

Modes (Tryby), Brightness (Jasność), Contrast (Kontrast), Volume (Głośność), Gamma, Blue Light (Niebieskie światło), Over Drive, VRB

3. Przycisk skrótu 3

Przycisk skrótu przełączania wejścia

4. Menu główne

Przycisk skrótu2 (domyślnie: Brightness (Jasność))

Otwórz element sterowania Brightness (Jasność) i wybierz preferowane ustawienie jasności. Po wykonaniu, naciśnij joystick aby zapisać ustawienia i zamknąć bieżącą stronę.

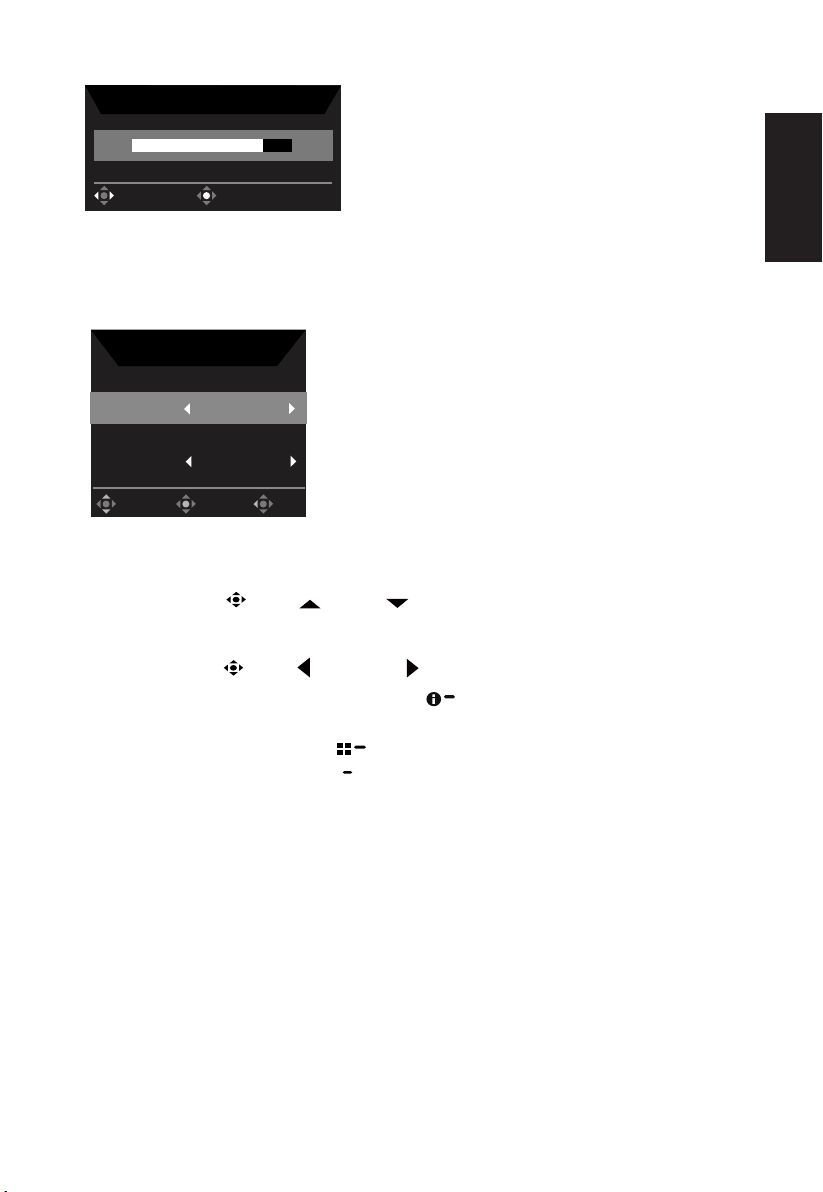

Page 21

Brightness

Input

HDMI

Auto Source

Move

Exit

Input

Adjust

Wybieranie input (wejścia)

Otwórz Input control (Sterowanie wejściem) i wybierz VGA IN, HDMI1.4 lub Auto Source (Automatyczny wybór źródła). Po wykonaniu, naciśnij joystick aby zamknąć bieżącą stronę i zapisać.

Menu główne

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przełącz joystick

Następnie przełącz w prawo, aby przejść do regulowanego elementu i naciśnij joystick w

celu jego wprowadzenia.

3. Przesuń joystick

Information Hot Key (Przycisk skrótu informacji)

Reset (Resetuj).

Modes Hot Key (Przycisk skrótu trybów) : Do zmiany menu Modes Hot Key (Przycisk skrótu trybów).

Exit Hot Key (Przycisk skrótu wyjścia) X: Opuszczenie bieżącej strony z zapisem.

w górę lub w dół

w lewo

lub w prawo w celu regulacji skal przesuwnych.

, aby w OSD wybrać Picture (Obraz).

: Pokazuje informacje o monitorze i funkcję

Polski

Page 22

Polski

Mode - Standard

Oﬀ

Color

Audio

Performance

OSD

System

Brightness

Contrast


Enter

Move

Black Boost

Blue Light

ACM

Super Sharpness

Auto Conﬁg

H.Posion

Mode - Standard

Color

Audio

Performance

OSD

System

V.Posion

Focus


Enter

Move

Clock

Picture (Obraz)

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać Picture (Obraz) w menu OSD. Następnie

przesuń w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij joystick, aby wejść w opcję regulacji.

3. Przesuń w lewo lub w prawo w celu regulacji skal przesuwnych.

4. Menu Picture (Obraz) może być używane do regulacji Brightness (Jasność), Contrast

(Kontrast), Black Boost (Wzmocnienie czerni), Blue Light (Niebieskie światło), ACM i Super Sharpness (Super ostrość), Auto Cong (Automatyczna konguracja), H. Position (Pozycja w poziomie), V. Position (Pozycja w pionie), Focus (Ostrość) i Clock (Zegar).

5. Brightness (Jasność): Wyreguluj jasność w zakresie 0 do 100.

6. Contrast (Kontrast): Regulacja kontrastu w zakresie 0 do 100.

7. Black Boost (Wzmocnienie czerni): Regulacja poziomu czerni w zakresie 0 do 10.

8. Blue Light (Niebieskie światło): Filtrowanie niebieskiego światła w celu ochrony oczu

9. ACM: Włączenie lub wyłączenie ACM.

-----------------------------------------------------------------------------------------------------------

Uwaga: Regulacja zrównoważenia pomiędzy jasnymi i ciemnymi odcieniami.

-----------------------------------------------------------------------------------------------------------

Uwaga: Ustawienie stopnia różnicy pomiędzy ciemnymi i jasnymi obszarami.

Poprawienie odcieni poprzez zwiększenie jasności bez zmiany jaśniejszych odcieni.

poprzez regulację pokazywania niebieskiego światła -- 80%, 70%, 60% lub 50%.

-----------------------------------------------------------------------------------------------------------

Uwaga: Wyższa wartość umożliwia przechodzenie większej ilości niebieskiego

światła, dlatego w celu uzyskania najlepszej ochrony prosimy wybrać niższą wartość, gdzie 50% jest najlepszym stanem, co zostało sprawdzone przez TÜV Rheinland i spełnia wymagania normy "Niska zawartość światła niebieskiego" TÜV Rheinland.

Uwaga: Ustawienie na “On (Wł.)”, będzie oparte na bieżącym ekranie do dynamicznej regulacji

Page 23

kontrastu.

Mode - Stamdard

2.2

Warm

Audio

OSD

System

Gamma

Color Temp.

R Gain

G Gain

B Gain


Color

Enter

Move

R Bias

G Bias

Performance

B Bias

Mode - Stamdard

Oﬀ

Audio

OSD

System

Modes

sRGB Mode

Grayscale Mode

6-axis Hue

6-axis Saturate


Color

Enter

Move

Performance

10. Super Sharpness (Super ostrość): Włączenie lub wyłączenie technologii Super Sharpness (Super ostrość). Technologia Super Sharpness (Super ostrość), może symulować wysokiej rozdzielczości obrazy, poprzez wzmocnienie gęstości pikseli oryginalnego źródła, aby obrazy były bardziej ostre i wyraźne.

Color (Kolor)

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać Color (Kolor) w menu OSD. Następnie

przesuń w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij joystick, aby wejść w opcję regulacji.

3. Przesuń w lewo lub w prawo w celu regulacji skal przesuwnych.

4. Tryb Gamma umożliwia regulację tonacji luminancji. Domyślna wartość to 2,2 (standardowa wartość dla Windows).

5. Color temperature (Temperatura barwowa): Domyślne ustawienie to ciepłe. Wybrać można spośród Cool (Zimne), Normal (Normany) Warm (Ciepłe), Bluelight (Niebieskie światło) lub User (Użytkownika).

6. Modes (Tryby): Do wyboru trybu scenariusza.

7. sRGB: Domyślne ustawienie to wyłączenie sRGB można włączyć lub wyłączyć w celu lepszego dopasowania koloru do urządzeń peryferyjnych, takich jak drukarki i aparaty

cyfrowe.

8. Grayscale Mode (Tryb odcieni szarości): Do wyboru trybu odcieni szarości.

9. 6-axis Hue (6 osiowa barwa): Regulacja barwy kolorów red (czerwonego), Green (zielonego), blue (niebieskiego), yellow (żółtego), magenta i cyan (cyjan).

10. 6-axis Saturate (6 osiowe nasycenie): Regulacja nasycenia kolorów red (czerwonego), Green (zielonego), blue (niebieskiego), yellow (żółtego), magenta i cyan (cyjan).

Polski

Page 24

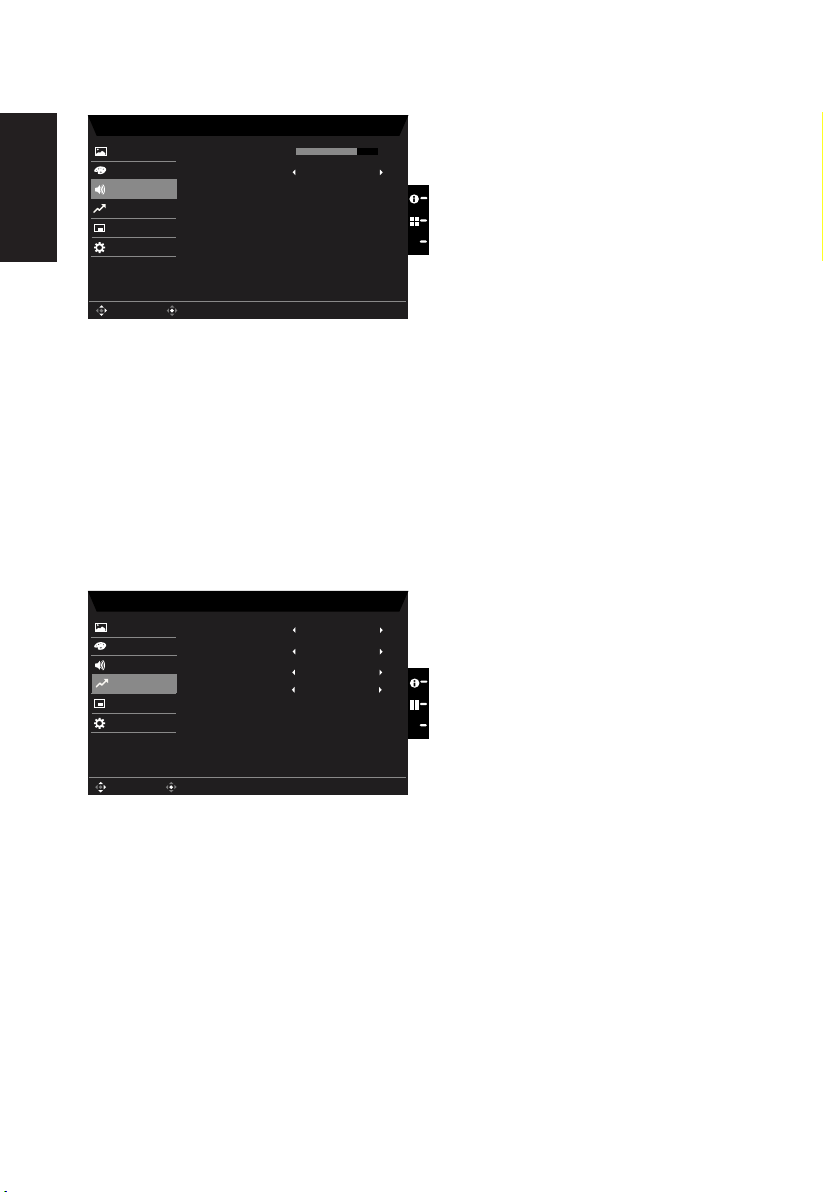

Audio

Mode - Stardard

Oﬀ

OSD

System

Mute


Color

Volume

Audio

Enter

Move

Performance

Mode - Standard

OSD

System


Color

Over Drive

Audio

Normal

Oﬀ

FreeSync

Enter

Move

Performance

Oﬀ

Refresh Rate Num

Oﬀ

VRB

Polski

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać Audio w menu OSD. Następnie przesuń

w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij joystick, aby wejść w opcję regulacji.

3. Przesuń w lewo lub w prawo w celu regulacji skal przesuwnych.

4. Volume (Głośność): Regulacja głośności

5. Mute (Wyciszenie): Do wyboru włączenia/wyłączenia wyciszenia.

Performance (Działanie)

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać Gaming (Granie) w menu OSD.

Następnie przesuń w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij joystick, aby wejść w opcję regulacji.

3. Przełącz w lewo lub w prawo w celu sterowania funkcjami.

4. Over Drive: Wybierz Off (Wyłączony), Normal (Normalny) lub Extreme (Ekstremalny).

5. FreeSync: Do wyboru włączenia/wyłączenia funkcji FreeSync.

6. Refresh rate num (Szybkość odświeżania): Wyświetlenie na ekranie bieżącej szybkości

Page 25

odświeżania.

Mode - Standard

English

System

OSD Timeout


Color

Language

Audio

OSD

Oﬀ

Transparency

OSD Lock

Enter

Move

Performance

Uwaga: Po ustawieniu FreeSync na "On (Wł.)" można sprawdzić V Frequency (Częstotliwość pionowa) w celu zmiany w OSD.

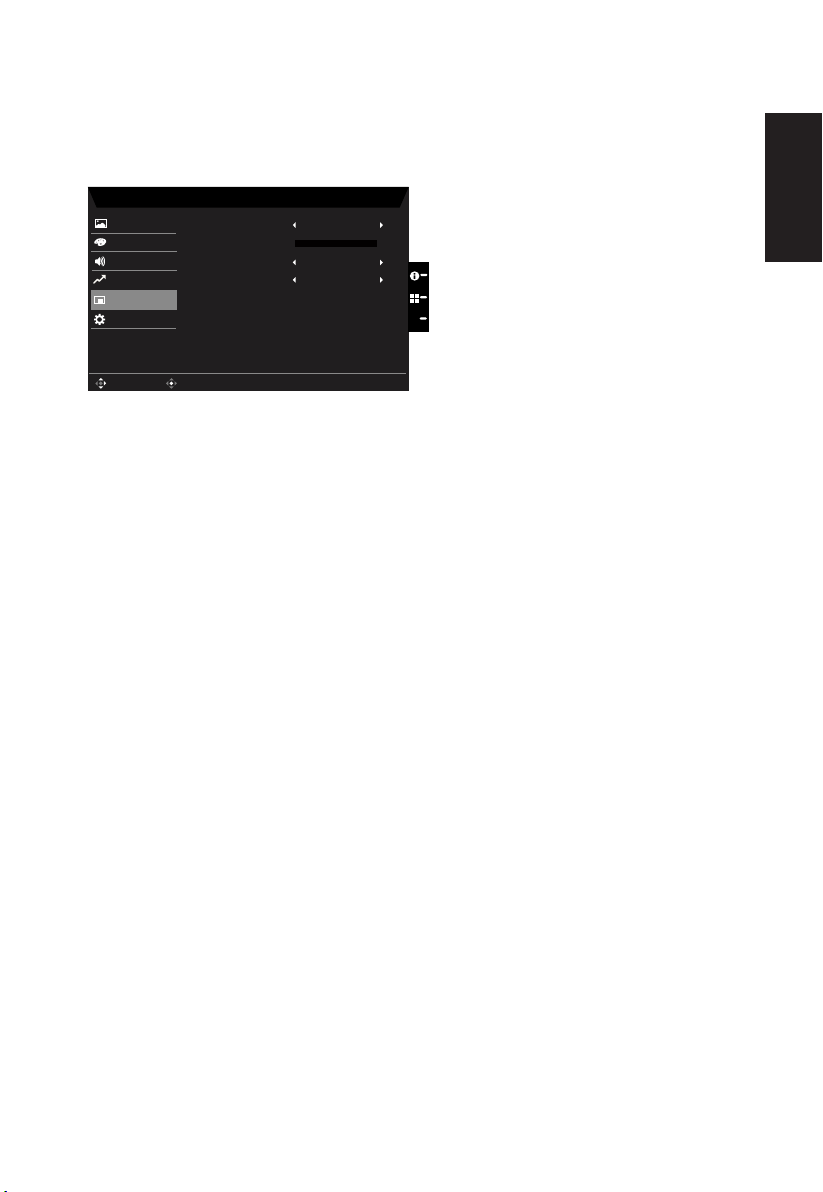

OSD

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać OSD w menu OSD. Następnie przesuń

w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij joystick, aby wejść w opcję regulacji.

3. Przesuń w lewo lub w prawo w celu regulacji skal przesuwnych.

4. Language (Język): Ustawienie języka menu OSD.

5. OSD timeout (Zakończenie czasu wyświetlania OSD): Regulacja opóźnienia przed wyłączeniem menu OSD.

6. Transparency (Przezroczystość): Wybór przezroczystości podczas używania trybu gra. Przezroczystość można ustawić na 0% (WYŁĄCZENIE), 20%, 40%, 60% lub 80%.

7. OSD Lock (Blokada OSD): Do wyboru włączenia/wyłączenia blokady OSD.

Uwaga:

OSD Locked (Zablokowane OSD):

• Ustaw OSD Lock (Blokada OSD) na "On (Wł.)" obok opcji OSD i naciśnij "Enter", aby wykonać funkcję All Key lock (Blokada wszystkich przycisków).

• Na środku ekranu wyświetlony zostanie komunikat "OSD Locked (Zablokowane OSD)".

• Kolor światła LED zmieni się z niebieskiego na pomarańczowy.

• Naciśnij dowolne miejsce ekranu przycisku, aby wywołać komunikat "OSD Locked (Zablokowane OSD)".

OSD Unlocked (Odblokowane OSD):

• W normalnym stanie wyświetlania, naciśnij "Navi Key (Przycisk nawigacji)" na środku, przez dłużej nić 3 sekundy, aby uruchomić funkcję "OSD Unlock (Odblokowanie OSD)".

• Na środku ekranu wyświetlony zostanie komunikat "OSD Unlock (Odblokowanie OSD)".

Polski

Page 26

• Światło LED ponownie zacznie świecić niebieskim światłem.

Mode - Standard

HDMI


Color

Input

Audio

OSD

Quick Start Mode

Wide Mode

System

Hot Key Assignment

DDC/CI

Enter

Move

Normal

Auto Source

Quick Start Mode

Oﬀ

Performance

HDMI Black Level

Full

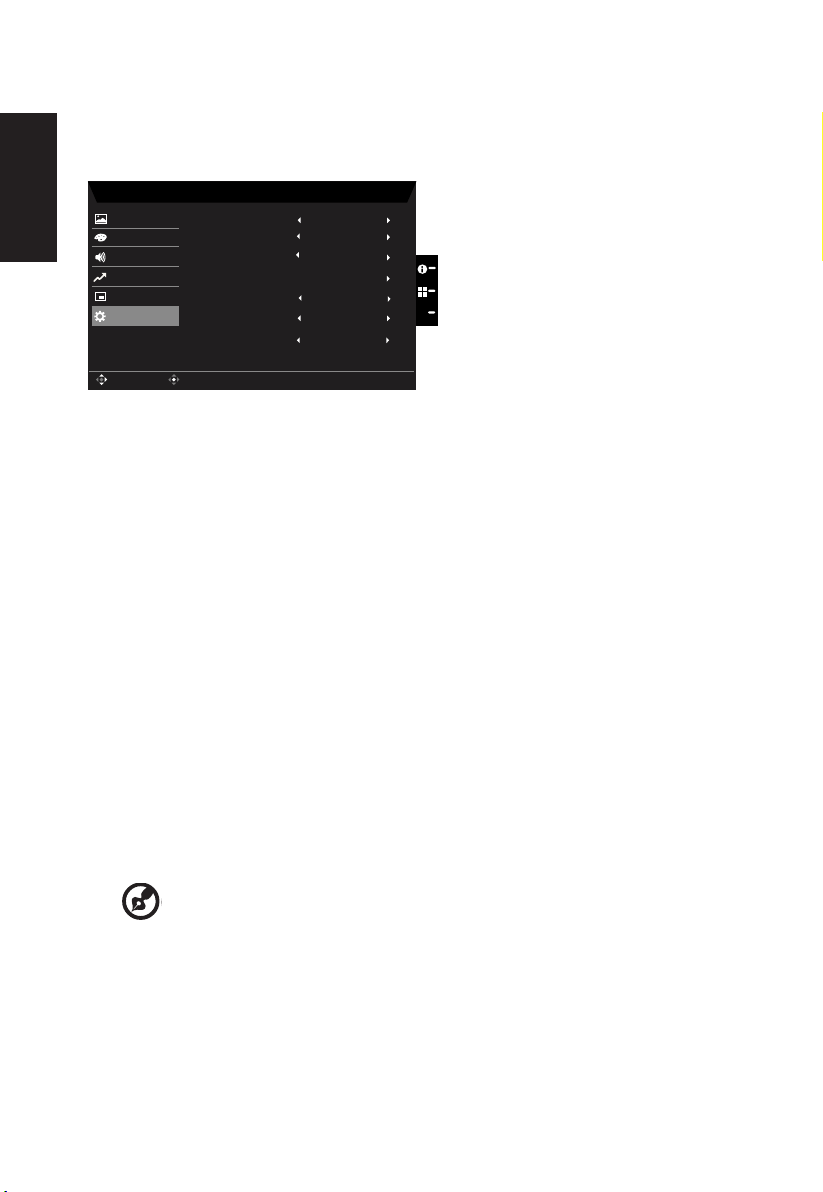

System

Polski

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać System w menu OSD. Następnie

przesuń w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij joystick, aby wejść w opcję regulacji.

3. Przełącz w lewo lub w prawo w celu sterowania funkcjami.

4. Input (Wejście): Wybierz źródło spośród VGA IN, HDMI1.4.

5. Auto Source (Automatyczny wybór): Domyślne ustawienie to “On (Wł.)”, zapewnia ono obsługę automatycznego wyszukiwania kolejnych źródeł sygnału. Uwaga: W obsługującej aplikacji należy ustawić Auto Source (Automatyczne źródło) na “Off (Wył.)”.

6. Wide mode (Tryb Szeroki): Można wybrać używany współczynnik proporcji ekranu. Dostępne opcje to Aspect (Współczynnik proporcji) i Full (Pełny).

7. Hot Key Assigment (Przypisanie przycisku skrótu): Wybór funkcji przycisku skrótu 1 [Modes (Tryby), Volume (Głośność), Brightness (Jasność), Gamma, Contrast (Kontrast), Blue Light (Niebieskie światło), Over Drive, VRB] i przycisku skrótu 2 [Modes (Tryby), Volume (Głośność), Brightness (Jasność), Gamma, Contrast (Kontrast), Blue Light (Niebieskie światło), Over Drive, VRB].

8. DDC/CI: Umożliwienie wykonania ustawień monitora przez oprogramowanie komputera PC.

-----------------------------------------------------------------------------------------------------------

Uwaga: DDC/CI, skrót od Display Data Channel/Command Interface, umożliwia wysyłanie sygnałów sterowania monitorem przez oprogramowanie.

9. HDMI Black level (Poziom czerni HDMI): Wybierz, aby ustawić poziom czerni HDMI1.4.

10. Quick start mode (Tryb szybkiego uruchomienia): Wybierz Off (Wyłączenie) lub On

(Włączenie). Włącz, aby zwiększyć szybkość uruchamiania.

Page 27

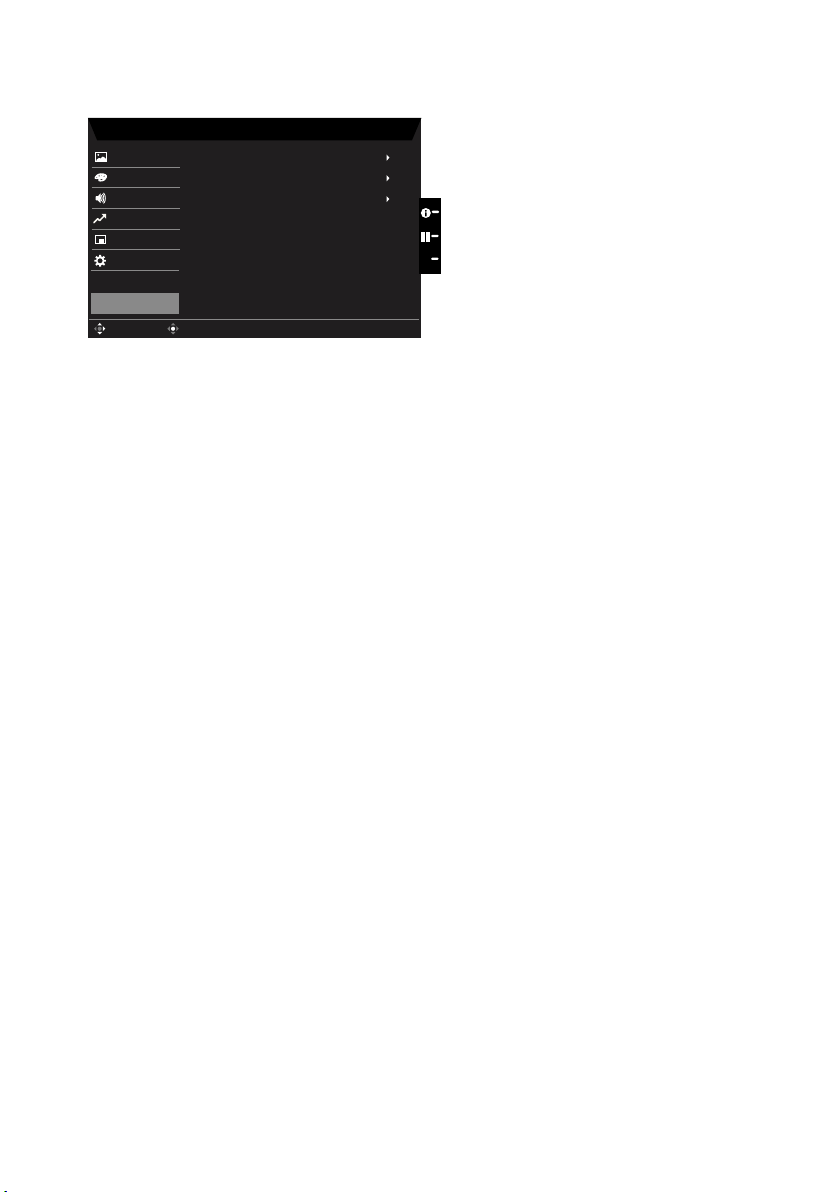

Save Setting to… (Zapisz ustawienia do...) (tylko tryb użytkownika)

Mode - User

System

Mode: Reading


Color

Mode: sRGB

Audio

OSD

Mode: Darkroom

Enter

Move

Save seng to...

Performance

1. Naciśnij przycisk MENU, aby otworzyć OSD.

2. Przesuń joystick w górę lub w dół, aby wybrać "Save Setting to… (Zapisz ustawienia

do...)" w menu OSD. Następnie przesuń w prawo, aby przejść do wybranego elementu celem wyregulowania i naciśnij joystick, aby wejść w opcję regulacji.

3. Save Setting to Game mode (Zapisz ustawienia do trybu gier) Dostępne są trzy deniowane przez użytkownika prole. Po określeniu ustawień odpowiadających użytkownikowi, zapisz je, po czym system będzie mógł przywołać ustawienia w przyszłości, po włączeniu trybu gier.

Page 28

Rozwiązywanie problemów

Przed wysłaniem monitora LCD do serwisu należy sprawdzić zamieszczoną poniżej listę, aby ocenić, czy problem można rozwiązać samodzielnie.

Tryb VGA IN/HDMI1.4 (Opcjonalny)

Problem Stan LED Sposób naprawy

Brak obrazu Niebieska Przy pomocy menu OSD, zmień ustawienia

Wyłączona Sprawdź przełącznik zasilania.

Bursztynowa Sprawdź, czy kabel wideo jest prawidłowo

Uwaga: Monitor Acer jest przeznaczony do wyświetlania wideo i informacji wizualnych uzyskanych z urządzeń elektronicznych.

jasności i kontrastu na maksymalne lub przywróć ustawienia domyślne.

Sprawdź, czy przewód zasilający jest prawidłowo podłączony do monitora.

podłączony z tyłu monitora.

Sprawdź, czy jest włączony system komputera oraz, czy jest uaktywniony tryb oszczędzania

energii/oczekiwania.

Przy włączonej blokadzie OSD, światło stanu LED ma kolor bursztynowy.
