Page 1

Проектор Acer

Модель K138ST/L224/LK-W16

Руководство пользователя

Page 2

Руководство пользователя для проектора Acer Дата первого издания: 03/2015

В изложенные в настоящей публикации сведения могут периодически вноситься поправки без обязательств по уведомлению кого-либо о таких исправлениях или изменениях. Эти изменения будут вставлены в новые редакции данного руководства или в дополнительные документы и публикации. Компания Acer Incorporated не делает никаких утверждений и не дает никаких гарантий, ни выраженных в явной форме содержания настоящей публикации и, в частности, заявляет об отказе от подразумеваемых гарантий пригодности данного продукта для продажи или использования в конкретных целях.

Запишите номер модели, ее серийный номер, а также дату и место покупки в соответствующих строчках внизу на свободном месте. Серийный номер и номер модели

компьютера обозначены на этикетке на его корпусе. В переписке по поводу вашего

вашего компьютера следует обязательно указывать его серийный номер, номер модели, дату и место покупки.

Никакая часть настоящей публикации не может быть воспроизведена, сохранена в системах поиска информации или передана в любой форме и любыми средствами - электронными, механическими, путем фотокопирования, записи на то письменного согласия Acer Incorporated.

, ни подразумеваемых, относительно

или иным образом - без предварительного

Номер модели: ______________________________

Серийный номер: ____________________________

Дата покупки: _______________________________

Место покупки: ______________________________

Наименование Acer и логотип Acer являются зарегистрированными товарными знаками корпорации Acer. Названия продуктов и товарные знаки других компаний используются здесь только с целью идентификации

"HDMI™, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC."

Патенты DTS представлены на веб-сайте http://patents.dts.com.

Изготовлено по лицензии DTS Licensing Limited. DTS, символ, а также сочетание DTS и символа являются зарегистрированными товарными знаками, а DTS Sound является товарным знаком компании DTS, Inc. © DTS, Inc. Все права защищены.

и принадлежат соответствующим компаниям.

Page 3

Информация, касающаяся безопасности и удобства использования

Внимательно прочитайте настоящие инструкции. Сохраните настоящий документ для использования в будущем. Следуйте всем предупреждениям и указаниям, имеющимся на данном изделии.

Выключение изделия перед очисткой

Отключите данное изделие от электрической розетки перед очисткой. Не используйте жидкие очистители и аэрозоли. Для очистки используйте влажную ткань.

Меры предосторожности при отключении питания

Соблюдайте приведенные ниже рекомендации при подключении и отключении питания к внешнему блоку питания.

• Перед подключением кабеля питания к розетке сети переменного тока

установите блок питания.

• Перед извлечением блок а питания из проектора отсоедините кабель

питания.

• Если система оснащена несколькими источниками питания, отключите

питание системы, отсоединив все кабели питания от электросети.

Меры предосторожности, касающиеся доступности

Убедитесь, что сетевая розетка, к которой подключен кабель питания, легко доступна и расположена максимально близко к оператору оборудования. При необходимости отключить питание оборудования убедитесь, что кабель питания отсоединен от электрической розетки.

iii

Осторожно!

• Не используйте данное изделие вблизи воды.

• Не допускается установка изделия на неустойчивые тележку, стойку или

стол. Падение изделия может привести к его серьезному повреждению.

• Щели и отверстия предназначены для вентиляции прибора с целью

обеспечения надежной эксплуатации и предотвращения перегрева. Запрещается загораживать или накрывать эти отверстия. Не перекрывайте отверстия, располагая устройство на кровати, диване, ковре или других подобных поверхностях.

Данное устройство нельзя располагать рядом с радиатором или нагревателем или над ними, также нельзя устанавливать прибор в без обеспечения должной вентиляции.

• Не допускайте попадания каких-либо предметов внутрь прибора через

щели в корпусе, т.к. они могут попасть на участки, находящиеся под напряжением, что может привести к возгоранию или поражению

закрытом пространстве

Page 4

электрическим током. Не допускайте попадания какой-либо жидкости на или в прибор.

• Чтобы избежать повреждения внутренних компонентов и предотвратить

протечку батареи, не размещайте прибор на вибрирующих поверхностях.

• Не рекомендуется использовать устройство во время занятий спортом,

тренировок или в других условиях, когда возможны вибрации, которые могут привести к непредвиденному короткому замыканию или повреждению вращающихся деталей.

Использование электропитания

• Это изделие необходимо эксплуатировать при напряжении питания,

указанном на этикетке. Если характеристики электросети неизвестны, проконсультируйтесь с продавцом или местной компанией-поставщиком электроэнергии.

• Не допускайте, чтобы на кабеле питания находились посторонние

предметы. Расположите прибор так, чтобы на кабель было невозможно наступить.

• При использовании удлинителя с этим прибором убедитесь, что общий

номинальный ток подключенного оборудования не превышает номинального тока удлинителя. Кроме этого, убедитесь, что общий номинальный ток всех устройств, подключенных к сетевой розетке, не превышает номинала предохранителя.

• Не перегружайте электрическую розетку, удлинитель или разветвитель,

подключая слишком много устройств. Общая нагрузка системы не должна превышать 80% от номинала цепи. При использовании удлинителей нагрузка не должна превышать 80% входного номинального тока удлинителя.

• Сетевой блок питания данного прибора оборудован трехконтактной

вилкой с заземлением. Вилка может быть вставлена только в сетевую розетку с заземлением. Убедитесь, что электрическая розетка должным образом заземлена перед подключением к ней вилки сетевого блок а питания. Не вставляйте вилку в незаземленную электрическую розетку. Для получения более подробной информации обратитесь к специалистуэлектротехнику

Осторожно! Контакт заземления является одним из элементов обеспечения безопасности. Использование не заземленной должным образом розетки может привести к поражению электрическим током.

Примечание: Кроме этого, заземление обеспечивает хоро шую защиту от непредсказуемых помех, вырабатываемых другими находящимися рядом электрическими устройствами, которые могут повлиять на работу данного изделия.

• Используйте данное устройство только с входящим в комплект поставки

набором кабелей. При необходимости заменить комплект кабелей питания убедитесь, что новый кабель соответствует следующим требованиям: отсоединяемый, имеет сертификацию UL или CSA, одобрен VDE, максимальная длина – 4,5 м (15 футов).

Page 5

Обслуживание изделия

Не пытайтесь самостоятельно ремонтировать прибор, так как при открытии или снятии крышки можно попасть под напряжение или подвергнуться другой опасности. Любое сервисное обслуживание устройства должны выполнять только квалифицированные специалисты сервисной службы.

Отключите устройство от электросети и обратитесь к квалифицированному специалисту по ремонту в следующих случаях:

• кабель питания или вилка повреждены, порезаны или изношены

• в прибор попала жидкость

• устройство было подвержено воздействию дождя или влаги

• падение устройства или повреждение его корпус

• в работе устройства наблюдаются очевидные нарушения,

свидетельствующие о необходимости технического обслуживания

• устройство не работает надлежащим образом после соблюдения всех

указаний по эксплуатации

Примечание: Производите регулировку только тех параметров, которые описаны в инструкциях по эксплуатации, так как неправильная регулировка других параметров может привести к повреждению и необходимости вмешательства квалифицированного специалиста для восстановления нормального состояния устройства.

Осторожно! В целях безопасности не используйте несовместимые детали при замене или добавлении компонентов. Для получения информации о возможных вариантах обратитесь к продавцу.

Данное устройство и его модификации могут содержать мелкие детали. Храните их в недоступном для маленьких детей месте.

Дополнительная информация о безопасности

• Не допускается смотреть в объектив при включенной лампе. Это может

привести к повреждению органов зрения.

• Сначала включайте проектор, а затем источник сигнала.

• Не располагайте устройство в условиях, перечисленных ниже:

• Плохо вентилируемое или ограниченное пространство. Необходимо обеспечить зазор от стены не менее 50 см и свободный поток воздуха вокруг проектора.

• Места, в которых существует возможность воздействия высоких температур, например, в автомобиле с закрытыми окнами.

• Места с повышенной влажностью, запыленностью или задымленностью, так как это может вызвать загрязнение оптических компонентов, сокращение службы прибора и ухудшение изображения.

• Места рядом с пожарной сигнализацией.

• Места с температурой окружающей среды выше 40 ºC/104 ºF.

• Места, находящиеся выше 3000 м над уровнем моря.

срока

Page 6

• При возникновении неполадок немедленно отключите проектор от сети.

Нельзя использовать прибор, если из него идет дым или оно издает странные звуки или запахи. Это может привести к возгоранию или поражению электрическим током. В этом случае немедленно отключите прибор от сети и свяжитесь с продавцом прибора.

• Прекратите эксплуатацию прибора, если он упал или был поврежден.

Свяжитесь с продавцом для проверки прибора.

• Не направляйте объектив проектора на солнце. Это может привести к

возгоранию.

• При выключении проектора рекомендуется убедиться, что перед

отключением питания был завершен цикл охлаждения.

• Не выключайте питание внезапно и не отключайте проектор от сети во

время его работы. Оптимальный способ выключения – это подождать перед отключением питания, пока выключится вентилятор.

• Не прикасайтесь к вентиляционной решетке и нижней панели, так как они

могут быть горячими.

• При наличии воздушного фильтра регулярно его очищайте. При

загрязнении или запылении фильтра или вентиляционных отверстий температура внутри устройства может подняться, что может привести к повреждению устройства.

• Не следует заглядывать в вентиляционную решетку во время работы

проектора. Это может привести к повреждению органов зрения.

• Всегда открывайте затвор или снимайте крышку объектива при включении

проектора.

• Во время работы проектора не загораживайте его объектив какими-либо

предметами, так как это может вызвать нагрев, деформацию или возгорание этих предметов.

• Не пытайтесь разобрать проектор. Внутри имеется опасное высокое

напряжение, которое может привести нанести вред. Обслуживание должен выполнять только квалифицированный специалист.

• Не ставьте проектор вертикально на узкую сторону. Он может упасть,

повредиться или нанести телесные повреждения.

Меры предосторожности, связанные со слухом

Для защиты органов слуха соблюдайте следующие рекомендации.

• Увел ичи ва йт е громкость постепенно до нужного уровня.

• Не увеличивайте уровень громкости, если уши уже к нему привыкли.

• Не слушайте музыку на большой громкости в течение длительного времени.

• Не увеличивайте громкость, чтобы перекрыть шум.

• Не увеличивайте громкость, чтобы перекрыть шумные среды.

Page 7

Указания по утилизации

Запрещается утилизировать данный электронный прибор вместе с бытовым мусором. С целью сведения к минимуму загрязнения и обеспечения максимальной защиты окружающей среды устройство подлежит переработке. Для получения дополнительной информации о правилах, установленных Директивой по отходам электрического и электронного оборудования (WEEE), посетите веб-сайт

http://www.acer-group.com/public/Sustainability/sustainability01.htm

vii

Page 8

viii

Основные сведения

Примечания по использованию

Необходимо:

• Выключать прибор перед очисткой.

• Для очистки корпуса дисплея использовать мягкую ткань, смоченную

слабым моющим средством.

• Если прибор не будет использоваться в течение длительного периода

времени, всегда отсоединять кабель питания от электрической розетки.

Запрещается:

• Закрывать вентиляционные щели и отверстия прибора.

• Использовать для очистки прибора абразивные чистящие средства, пасты

или растворители.

• Эксплуатировать в следующих условиях:

• при очень высокой или низкой температуре и высокой влажности.

• в местах с повышенным содержанием пыли или грязи.

• вблизи каких-либо устройств, создающих сильное магнитное поле.

• под прямыми солнечными лучами.

Меры предосторожности

Чтобы максимально продлить срок службы прибора, соблюдайте все предупреждения, меры предосторожности и процедуры технического обслуживания согласно рекомендациям в настоящем руководстве пользователя.

Осторожно!

• Не допускается смотреть в объектив при включенной лампе. Это может привести к

повреждению органов зрения.

• для снижения опасности возгорания или поражения электрическим током не

подвергайте данный прибор воздействию дождя или влаги.

• Не открывайте и не разбирайте прибор, так как это может вызвать поражение

электрическим током.

• При выключении проектора убедитесь, что перед отключением питания был

завершен цикл охлаждения.

• Сначала включайте проектор, а затем источники сигнала.

• Не используйте крышку объектива при работающем проекторе.

Page 9

Информация, касающаяся безопасности и удобства использования iii

Основные сведения viii

Примечания по использованию viii

Меры предосторожности viii

Введение 1

Характеристики изделия 1

Комплектность 2

Общая информация о проекторе 3

Внешний вид проектора 3

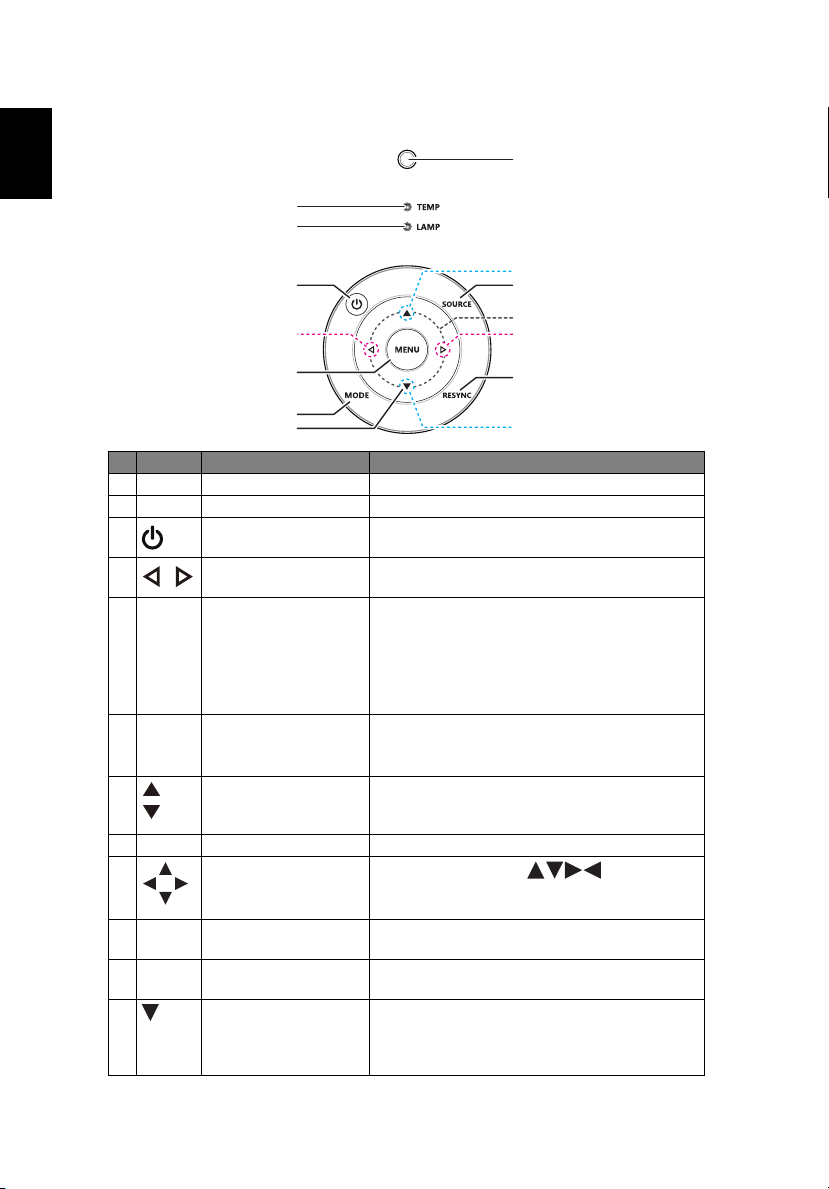

Панель управления 4

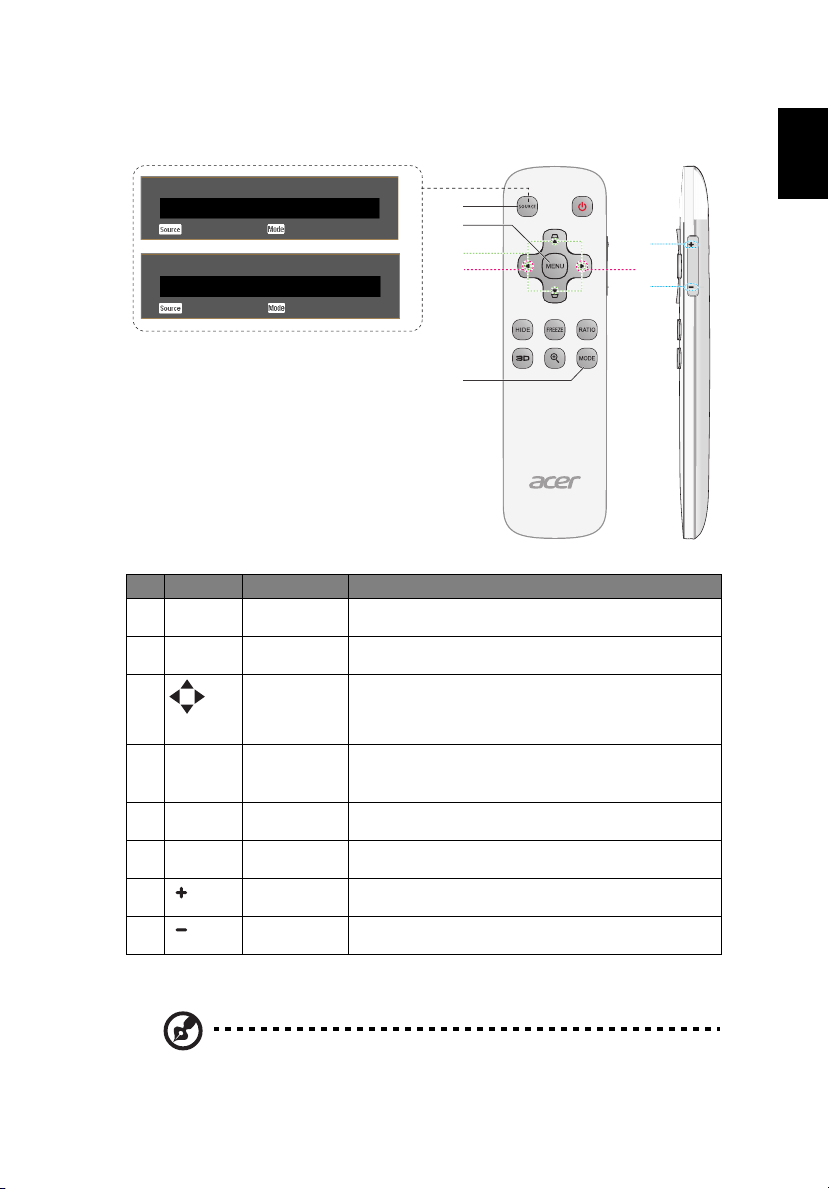

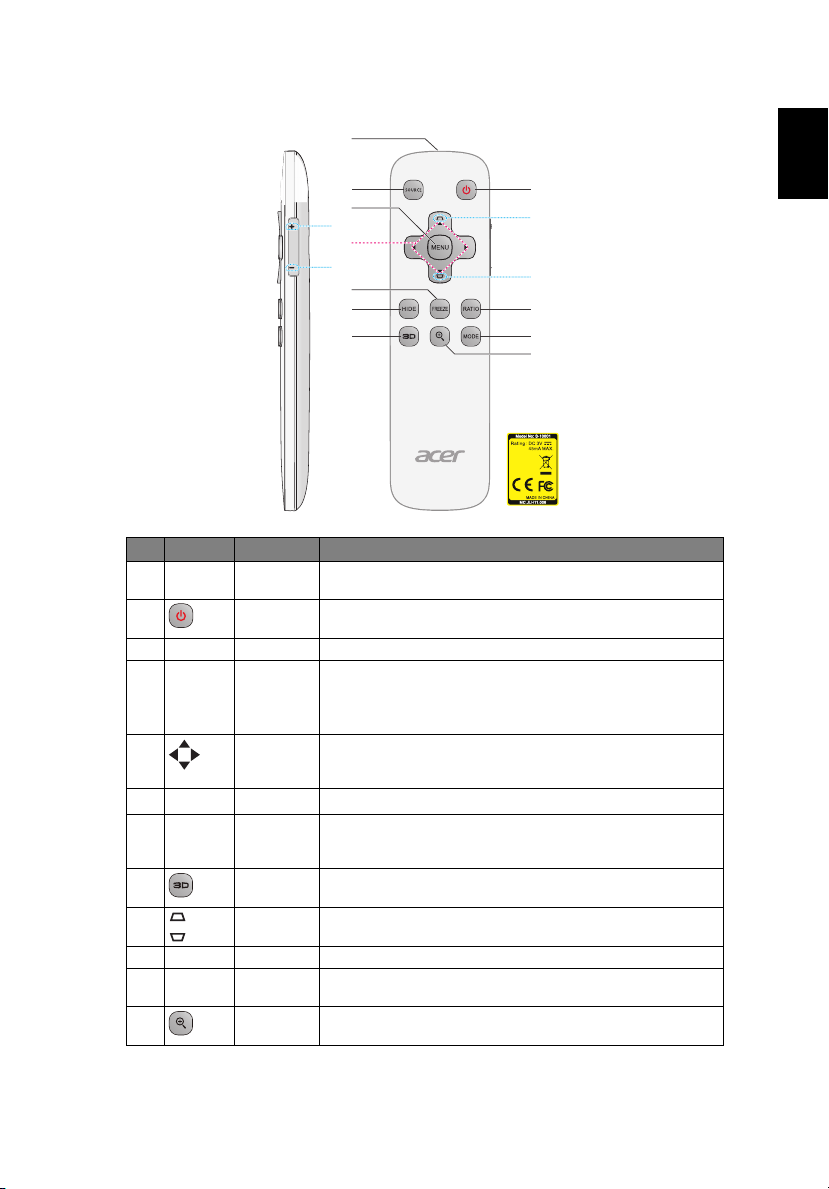

Расположение кнопок на пульте ДУ 5

Пульт управления MHL (Mobile High-Definition Link) 7

Подготовка к эксплуатации 8

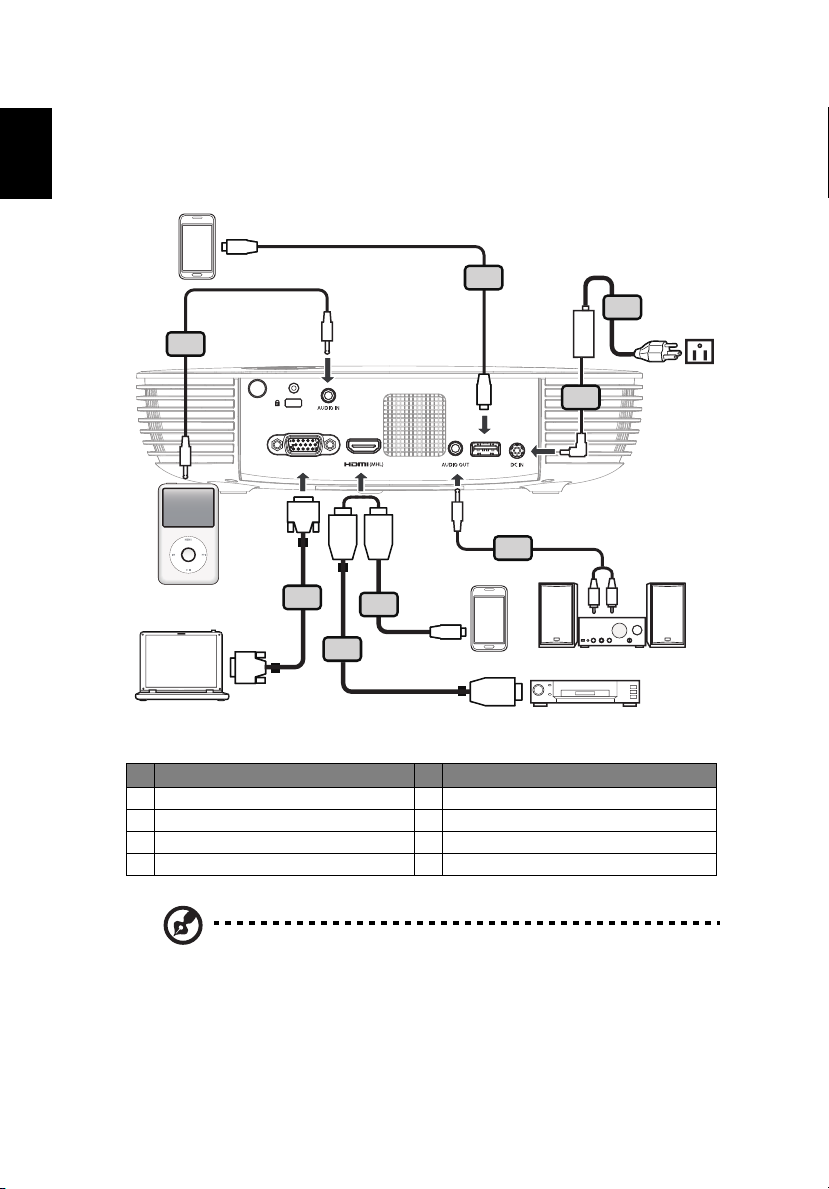

Подключение проектора 8

Включение и выключение проектора 9

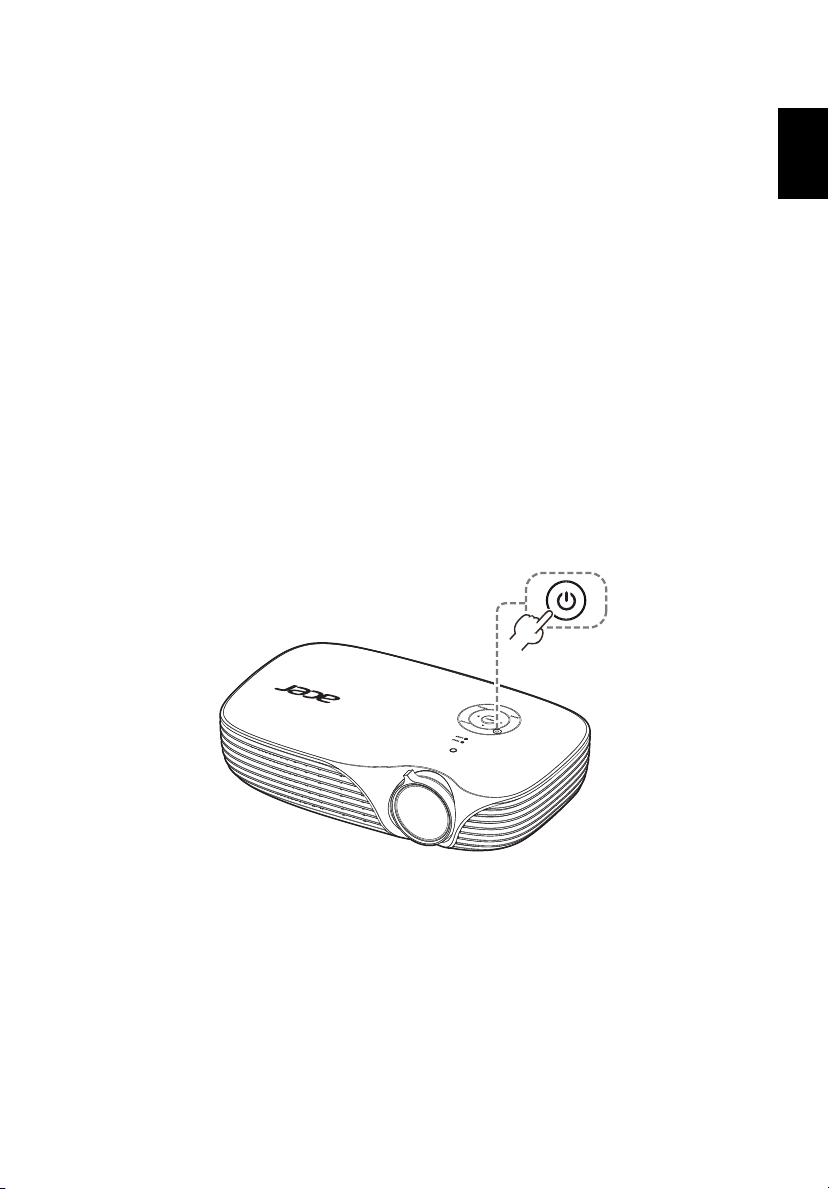

Включение проектора 9

Выключение проектора 10

Настройка проецируемого изображения 11

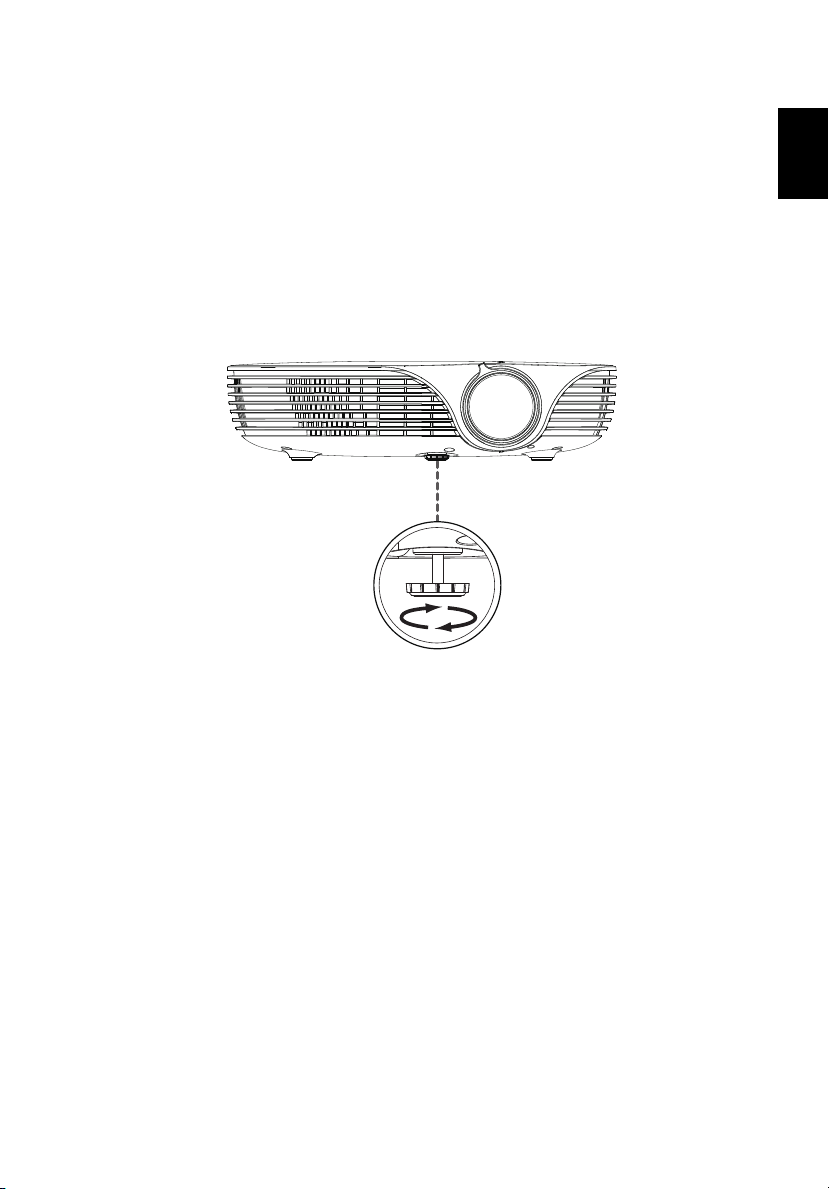

Настройка высоты проецируемого изображения 11

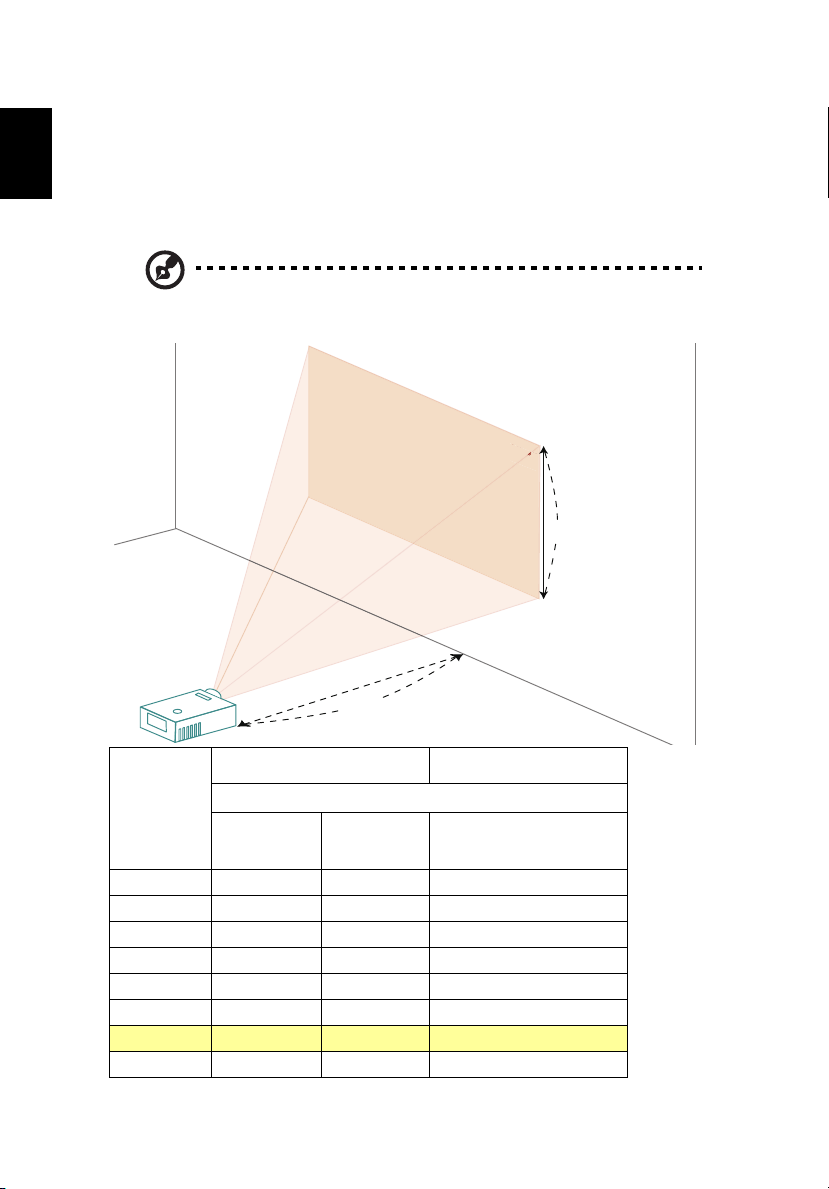

Оптимизация размера изображения и расстояния до него 12

Содержание

Органы управления 13

Меню установки 13

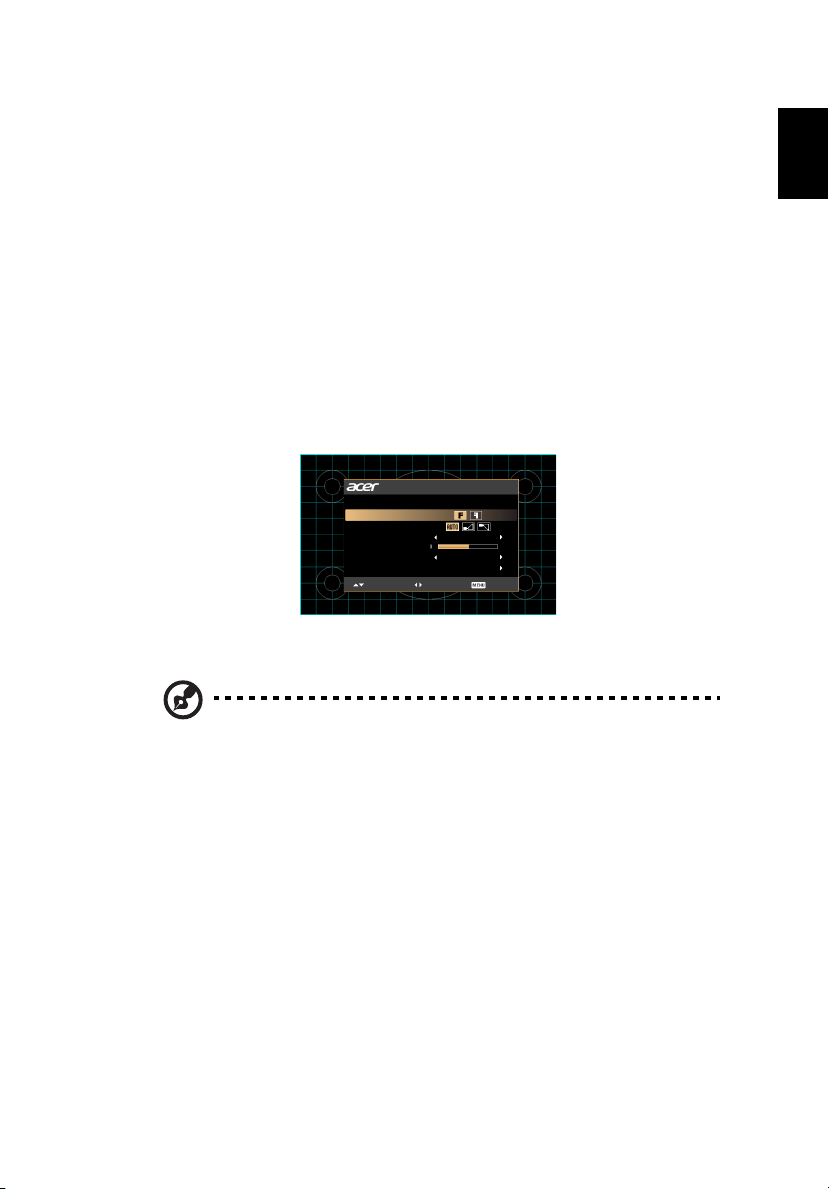

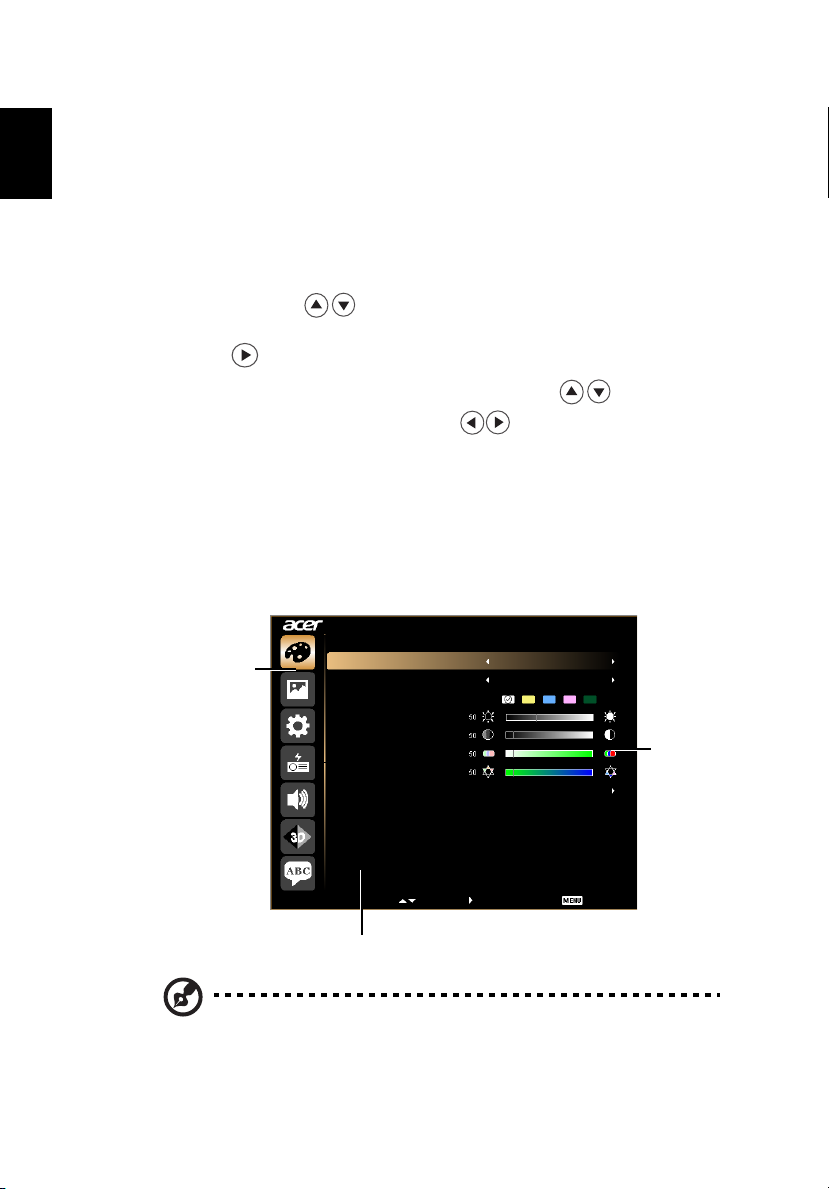

Экранные меню 14

Цвет 15

Образ 16

Настр.17

Управление 18

Аудио 18

3D 19

Язык 19

Приложения 20

Page 10

Устранение неполадок 20

Список определений предупреждений и показаний индикаторов 24

Технические характеристики 25

Совместимые режимы 26

Правила и замечания, касающиеся безопасности 30

Page 11

Русский

Введение

Характеристики изделия

Данное изделие представляет собой проектор на одном чипе DLP®. Ниже перечислены его основные характеристики.

• Технол оги я DLP

• Разрешение 1280 x 800 WXGA

Поддержка соотношения сторон 4:3/16:9/Полное/L. Box.

• Различные режимы отображения (Яркий, Стандарт, Фильм, Изображение, Игра, Польз.) обеспечивают оптимальные характеристики в любой ситуации.

• Компактность проектора позволяет применять его в коммерческих и бытовых целях.

• Технол оги я Acer EcoProjeciton обеспечивает интеллектуальный подход к управлению питанием, а также повышение физической эффективности.

• Оснащен разъемом HDMI™ с поддержкой HDCP.

• Современная цифровая

обеспечивает оптимальное воспроизведение.

• Экранные меню (OSD) на нескольких языках.

• Цифровое увеличение 1,7x и функция панорамирования.

• Экологичная и долговечная светодиодная подсветка.

• Совместимость с операционными системами Microsoft

• Поддержка воспроизведения сигнала MHL V2.0.

• Поддержка LumiSense

• Поддержка Bluetooth аудио динамика.

• Два встроенных динамика мощностью 3 Ватт с функцией dts™.

, Windows® 7, Windows® 8, Macintosh®.

Vista

коррекция трапецеидальных искажений

Windows® XP,

Page 12

Русский

XXXXXX

DC 5V IN

MHL HDMI

Комплектность

Данный проектор поставляется в комплекте со всеми указанными ниже компонентами. Проверьте наличие всех компонентов, входящих в комплект поставки. Немедленно обратитесь к продавцу в случае отсутствия какого-либо из компонентов.

Проектор Кабель питания Адаптер питания AC - DC

Пульт дистанционного

управления

Краткое руководство

пользователя

Кабель MHL

(дополнительно)

Комплект WirelessAndroid

(дополнительно)

Батарейка (дополнительно) Руководство пользователя

Чехол Кабель VGA

Кабель HDMI

(дополнительно)

WirelessCAST

(дополнительно)

Комплект WirelessHD

(дополнительно)

Page 13

Русский

Общая информация о проекторе

DC 5V OUT

VGA IN

32 4 5 7 86

Внешний вид проектора

Передняя / верхняя панель

# Описание # Описание

Объектив проектора

Регулятор наклона

Кольцо фокусировки

Задняя сторона

Панель управления

Кнопки питание

Динамики

# Описание # Описание

1 Приемник дистанционного управления 5 Разъем HDMI/MHL

2 Гнездо для замка Kensington™ 6 Выходной разъем аудио

Разъем входа аналогового сигнала ПК, HDTV, компонентного

видеосигнала (VGA, VGA IN, VGA IN 1, VGA IN 2)

4 Разъем аудиовхода 8

7 Разъем выхода постоянного тока, 5 В

Гнездо для подключения источника постоянного тока

Page 14

Русский

1 2

4 4

Панель управления

# Значок Функция Описание

1TEMP Светодиод индикатора температуры 2LAMP Индикатор лампы 3 Питание См. раздел "Включение и выключение

4 Громкость Увеличивает и уменьшает уровень

5MENU • Нажмите "MENU" для вызова

6MODE

7 Трапец. искаж. Настройка изображения для компенсации

8SOURCE Выбор источника сигнала. 9 Четыре кнопки со

10 RESYNC Автоматическая синхронизация проектора

11 Датчик внешнего

12 Кнопка просмотра Нажмите и

стрелками

освещения

проектора".

громкости.

экранного меню (OSD), возврата к предыдущему шагу операции с экранным меню или выхода из экранного меню.

• Подтверждение выбора пунктов меню.

Для выбора режима отображения в Яркий, Стандарт, Фильм,

Изображение, Игра и

Польз. нажмите на кнопку "MODE".

искажения, вызванного наклоном проектора. (±20 градусов)

Используйте кнопки для выбора пунктов меню и настройки выбранного параметра.

с источником входного видеосигнала.

вызова экрана, в котором конечный пользователь может выбрать вариант отключения экрана.

удерживайте клавишу ВНИЗ для

Page 15

Русский

Расположение кнопок на пульте ДУ

# Значок Функция Описание

1 ИК-

передатчик

2 Питание См. раздел "Включение и выключение проектора".

Передает сигналы на проектор.

3 SOURCE Выбор источника сигнала.

4MENU• Нажмите "MENU" для вызова экранного меню (OSD),

возврата к предыдущему шагу операции с экранным меню или выхода из экранного меню.

• Подтверждение выбора пунктов меню.

5 Четыре

7HIDEМоментальное отключе ние видео. Нажмите кнопку "HIDE",

83DНажмите "3D" для выбора 3D-моделей.

9 Трапец.

10 RATIO Выбор необходимого соотношения сторон.

11 MO DE Для

12 ZOOM Увели чен ие или уменьшение изображения на экране.

кнопки со стрелками

FREEZE

искаж.

Используйте кнопки перемещения вверх, вниз, влево и вправо для выбора пунктов меню и настройки выбранного параметра.

Приостановка изображения на экране.

чтобы скрыть изображение; повторно нажмите кнопку, чтобы вернуть изображение.

Настройка изображения для компенсации искажения, вызванного наклоном проектора.

выбора режима отображения Яркий, Стандарт, Фильм,

Изображение, Игра или Польз. нажмите на кнопку "MODE".

Page 16

Русский

# Значок Функция Описание

13 Умен ьшить

14 Увеличить

громкость

Примечание: Функции зависят от определения модели. Примечание: Перед началом эксплуатации пульта ДУ снимите

прозрачную изоленту, которая находится в нижней части.

Увел ичени е уровня громкости.

Уменьше ни е уровня громкости.

Page 17

Русский

Пульт управления MHL (Mobile High-Definition

5 6

Режим управления MHL

Следующий режим

Выход из упр-я MHL

Навигация

Режим управления MHL

Следующий режим

Выход из упр-я MHL

Мультимедиа

Link)

# Значок Component Описание

1 SOURCE Для выбора режима Навигация или Мультимедиа

2MENUНажмите для запуска корневого меню.

3 Четыре кнопки

4MODE• Для активации Режим управления MHL нажмите и

5  Увеличить

6  Умен ьшить

7 Ум еньши ть

8 Увеличить

со стрелками

громкость

нажмите на кнопку "SOURCE".

(только для режима Навигация)

Используйте кнопки перемещения вверх, вниз, влево и вправо для выбора пунктов меню и настройки выбранного параметра. (только для режима Навигация)

удерживайте кнопку "MODE" в течение 1 секунды.

• Для выхода снова нажмите на кнопку "MODE".

Уменьшение уровня громкости. (только для режима

Мультимедиа)

Увеличение уровня громкости. (только для режима

Мультимедиа)

Увеличение уровня громкости. (только для режима

Навигация)

Уменьшение уровня громкости. (только для режима

Навигация)

Примечание: Функции зависят от определения модели.

Page 18

Русский

DC 5V OUT

VGA IN

D-Sub

HDMI

USB

MHL

HDMI

iPod/iPhone/iPad

USB

Проигрыватель DVD

Зарядка аккумуляторной батареи iPod/iPhone/iPad

Подготовка к эксплуатации

Подключение проектора

# Описание # Описание

1 Адаптер питания AC - DC 5 Кабель VGA

2 Кабель питания 6 Кабель HDMI

3 USB кабель для зарядки устройства 7 Кабель MHL (MicroUSB-HDMI)

4 Аудиокабель со штекерами 8 Кабель аудио Jack/RCA

Примечание: Для обеспечения надлежащей работы проектора с компьютером убедитесь, что частота обновления экрана совместима с проектором. Примечание: При длине более 5 м для USB кабеля требуется включенный удлинитель.

Page 19

Русский

Включение и выключение проектора

Кнопки питание

Включение проектора

1 Убедитесь, что кабель питания и сигнальный кабель подсоединены

надежно. Индикатор питания начнет мигать красным цветом.

2 Включите проектор нажатием кнопки "Питание" на панели управления или

на пульте дистанционного управления, индикатор питания начнет светиться синим цветом. (рис. 1)

3 Включите источник видеосигнала (компьютер, ноутбук, видеоплеер и т.п.).

Проектор автоматически определит источник сигнала.

• Если на экране отображается надпись "Нет сигнала", убедитесь, что

сигнальные кабели подсоединены надежно.

• При одновременном подключении нескольких источников сигнала

использование кнопки "Source" на панели управления или пульте ДУ или кнопки непосредственного выбора источника сигнала на пульте ДУ позволяет переключать источник сигнала.

Page 20

Русский

Выключение проектора

1 Для выключения проектора нажмите кнопку питания. Выводится

сообщение: "Нажм. кнопку пит. еще раз, чтоб заверш. процес выкл." Снова нажмите кнопку питания.

2 После отключения проектора светодиодный индикатор питания прекратит

мигать, а его цвет изменится на постоянный красный, указывающий на режим ожидания.

3 Теперь можно отсоединить кабель питания.

Предупреждения.

•"Перегрев проектора Скоро автом. откл."

Данное экранное сообщение указывает на перегрев проектора. Проектор автоматически отключается. Обратитесь к поставщику или в центр обслуживания.

•"Отказ вентил. Скоро автом. откл."

Данное экранное сообщение указывает на неисправность вентилятора. Проектор автоматически отключается. Обратитесь к поставщику или в центр обслуживания.

Примечание: Если проектор автоматически отключается, обратитесь к продавцу или центр обслуживания.

Page 21

Русский

Настройка проецируемого изображения

Регулятор наклона

Настройка высоты проецируемого изображения

Проектор оснащен ножками регулировки наклона для настройки высоты проецирования изображения.

Подъем и опускание изображения:

• для точной настройки угла отображения используйте колесо регулировки

наклона.

Page 22

Русский

87,1"

87,1" 7,1

Высота: 117 cm

1,50 m

Требуемое расстояние

Оптимизация размера изображения и расстояния до него

В приведенной ниже таблицу приводится информация о доступных оптимальных размерах изображения, которые достигаются расположением проектора на необходимом расстоянии от экрана. Пример: Если проектор расположен на расстоянии 1,5 м от экрана, хорошее качество изображения обеспечивается для изображений размером 87,1 дюйм.

Примечание: Помните, что при размещении проектора на расстоянии 117 см от экрана, верхний край изображения будет находиться на высоте 1,5 м (как показано на рисунке ниже).

Диагональ

(дюймы)

<B>

Размер экрана

Ш (см) x В (см)

(Минимальный масштаб)

От основания до верхней

границы изображения (см)

Требуемое

Расстояние

Коэффициент масштабирования: 1,0x

(м)

<A>

0,43 25,0 54 x 34 34

0,86 49,9 108 x 67 67

1,00 58,0 125 x 78 78

1,14 66,2 143 x 89 89

1,28 74,3 160 x 100 100

1,42 82,4 178 x 111 111

1,50 87,1 188 x 117 117

1,72 99,8 215 x 134 134

Верхняя граница

изображения

<C>

Page 23

Русский

Уста но вка

Проекционный режим

Место проецирования Автом. трапец.искаж. Ручн. трапец.искаж.

Язык

Сброс

Выкл

Русский

Нажмите

Выбрать Регулир. Выход

Органы управления

Меню установки

Меню установки предоставляет экранную информацию (OSD) для установки и технического обслуживания проектора. Используйте экранное меню только при отображении на экране сообщения "Нет входного сигнала".

Пункты меню содержат параметры и настройки размера экрана и расстояния, фокусировки, коррекции трапециевидного искажения и т.д.

1 Включите проектор, нажав кнопку "Питание" на панели управления.

2 Нажмите кнопку

с целью установки и технического обслуживания проектора.

3 Фоновая таблица помогает настраивать параметры калибровки и

выравнивания, например размера экрана и расстояния, фокусировки и т.д.

"MENU" на панели управления для вызова экранного меню

Примечание: Иллюстрации разделов экранного меню приводятся только для справки и могут отличаться от фактического оформления.

4 Меню установки включает следующие пункты.

Используйте кнопки со стрелками "вверх" и "вниз" для выбора необходимого пункта и кнопки со стрелками "влево" и "вправо" для настройки параметров выбранного пункта, а также кнопку со стрелкой "вправо" для перехода к подменю настройки функции. Новые значения параметров автоматически сохраняются при выходе из меню.

Нажмите на кнопку "MENU" в любой момент для выхода из меню и возврата к экрану приветствия Acer.

Page 24

Русский

Настр.

Главн ое меню

Подменю

Цвет

Режи м отображения

Яркость

Контраст

Насыщение

Укло н

Яркий

Дополнительный Нажмите

Выбрать Ввести Выход

Цвет Стены

LumiSense

Автояркость

Экранные меню

Проектор поддерживает экранные меню на нескольких языках, которые позволяют настраивать изображение и изменять различные параметры.

Использование экранных меню

• Чтобы открыть экранное меню, нажмите кнопку "MENU" на пульте ДУ.

• При отображении экранного меню для выбора пункта основного меню

нажимайте кнопки . После выбора необходимого пункта основного

меню, для перехода к подменю и выполнения настройки функции нажмите

клавишу .

• Для выбора необходимого пункта нажимайте кнопки , для

изменения настроек нажимайте кнопки .

• Выберите следующий пункт, который необходимо настроить в подменю, и

выполните настройку, как описано ниже.

• Для возврата к основному меню нажмите кнопку "MENU" на пульте ДУ.

• Чтобы выйти из экранного меню, снова нажмите кнопку "MENU" на пульте

ДУ. Экранное меню закроется, и проектор автоматически сохранит новые настройки.

Примечание: Некоторые из следующих параметров экранного меню могут отсутствовать. См. фактическое экранное меню своего проектора.

Page 25

Русский

Цвет

LumiSense

Режи м отображения

Цвет Стены

Яркость

Контраст

Насыщение

Датчик освещения на базе технологии LumiSense+ оптимизирует яркость и насыщенность цвета проецируемого изображения в зависимости от фактического внешнего освещения. Функция позволяет значительно улучшить детализацию темных изображений и насыщенность цвета.

• Выкл: В нормальном режиме. (датчик внешнего освещения

выключен)

• Автояркость: Если датчик освещения включен, он

автоматически определяет уровень внешнего освещения и оптимизирует яркость и насыщенность цвета проецируемого изображения.

• Динамичный черный: Автоматическая оптимизация

воспроизведения темных сцен кино обеспечивает невероятную детализацию просмотра.

<Примечание> Динамичный черный появляется в режиме Фильм. Доступно несколько заводских установок, оптимизированных для

различных типов изображений.

• Яркий: Для оптимизации яркости.

• Стандарт: Для общих условий.

• Фильм: Для воспроизведения фильмов, видеоклипов и

фотографий с повышенной и нормальной яркостью.

• Изображение: Для графических изображений.

• Игра: Для игр.

• Польз.: Для пользовательских настроек.

Используйте данную функцию для выбора цвета, соответствующего цвету стены. Можно выбрать несколько цветов, включая белый, светло-желтый, светло-голубо й, розовый, темнозеленый. Это позволит компенсировать искажение цвета из-за цвета стены и отобразить изображение в корректных тонах.

Регулировк а яркости изображения.

• Чтобы сделать изображение темнее, нажимайте .

• Чтобы сделать изображение светлее, нажимайте .

Параметр "Контраст" позволяет регулировать разницу между самыми светлыми и самыми темными областями изображения. Регулировк а контрастности меняет соотношение черного и белого цветов в изображении.

• Для уменьшения контрастности нажимайте .

• Для увеличения контрастности нажимайте .

Регулировк а насыщенности видеоизображения от черно-белого до насыщенного цветного.

• Для уменьшения насыщенности цветов изображения

нажимайте .

• Для увеличения насыщенности цветов изображения

нажимайте .

Page 26

Русский

Уклон

Регулировк а баланса красного и зеленого цветов.

• Для увеличения уровня зеленого цвета в изображении

нажимайте .

• Для увеличения уровня красного в изображении нажимайте

Дополнительный Цвет.темп.

Примечание: Функции "Насыщение" и "Укл он " не поддерживаются при работе с компьютером или в режиме HDMI.

Эта функция используется для выбора CT1, CT2, CT3.

Degamma

Влияет на представление темных сцен. При высоком значении коэффициента "Gamma" темные сцены будут выглядеть ярче.

Образ

Проекционный режим

Место проецирования

• Фронтальный: стандартная заводская настройка.

• Тыло вой: зеркально переворачивает (меняет местами

левую и правую стороны) изображение так, что проецирование можно производить сзади на полупрозрачный экран.

• Авто: автоматическая настройка ориентации

проецирования изображения.

• Рабочий стол

• Потолок: переворачивает изображение вертикально на

180 градусов ("вверх ногами") при проецировании изображений

с проектора, смонтированного на потолке.

Формат. соотн.

Данная функция используется для выбора требуемого соотношения сторон изображения.

• Авто: Сохранение исходного соотношения ширины и высоты

изображения и увеличение изображения согласно исходным горизонтальному и вертикальному размеру.

• 4:3: Изображение будет масштабировано по размеру экрана и

отображено с соотношением сторон 4:3.

• 16:9: Изображение будет масштабировано по ширине экрана,

высота будет изменена для отображения изображения с соотношением сторон 16:9.

• Полное: Изменение размера изображения до полного экрана по

ширине (1280 пикселов) и высоте (800 пикселов).

• L. Box: Сохраняется исходный формат изображения, но оно

Автом. трапец.искаж.

увеличивается в 1,333 раза.

Автоматическая настройка вертикальности боковых сторон изображения.

Page 27

Русский

Ручн. трапец.искаж.

Резкост ь Регулир овка резкости изображения.

Коррекция искажения изображения, вызванного наклоном проекции.

(±20 градусов)

<Примечание.> Функция "Ручн. трапец.искаж." недоступна, если для функции "Автом. трапец.искаж." выбрано "Вкл".

• Для уменьшения резкости нажимайте .

• Для увеличения резкости нажимайте .

Н позиция

• Для перемещения изображения влево нажимайте .

• Для перемещения изображения вправо нажмите .

V позиция

• Для перемещения изображения вниз нажимайте .

• Для перемещения изображения вверх нажимайте .

Частота Функция " Частота" позволяет менять частоту обновления проектора в

Отслеживание Синхронизация синхросигнала проектора с видеокартой. Если

Диапазон цветов

HDMI

соответствии с частотой видеокарты компьютера. Если на проецируемом изображении отображается вертикальная мигающая полоса, используйте данную функцию для выполнения необходимых регулировок.

изображение отображается нестабильно или мигает, используйте данную функцию.

Настройка для коррекции цветного изображения.

цветового диапазона для изображений в стандарте HDMI

• Авто: Автоматическая регулировка по информации от игрока.

•

Огран. диапаз.: Обработка входного изображения с ограниченным цветовым диапазоном.

• Полный диапаз.: Обработка входного изображения с полным

Информ. о сканир.

HDMI

цветовым диапазоном.

Регулировк а переразвертки при отображении изображений в стандарте HDMI.

• Авто: Автоматическая регулировка по информации от игрока.

• Сжатая развертка: Переразвертка изображений HDMI всегда

отсутствует.

• Переразвертка: Переразвертка изображений HDMI всегда

сохраняется.

Примечание: Функции "Н позиция", "V позиция", "Частота" и "Отслеживание" не поддерживаются в режимах "HDMI", "DVI" и "Видео". Примечание: Функция "Резк ос ть " не поддерживается в режимах "HDMI (RGB)" и "Компьютер". Примечание: Функции "Диапазон цветов HDMI" и "Информ. о сканир. HDMI" поддерживаются только в режиме HDMI.

Настр.

Выход 5 В постоянного тока (Ожидание)

Сброс

По умолчанию "Выкл". Выберите значение "Вкл" для включения выхода 5 В постоянного тока.

Нажмите кнопку и выберите пункт "Да", чтобы восстановить стандартные заводские настройки параметров во всех меню.

Page 28

Русский

Управление

Економный режим Чтобы снизить яркость светодиодного индикатора проектора для

Большая высота Выберите "Вкл" для включения режима "Большая высота". В этом

Выключить режим

снижения потребления энергии, увеличения срока эксплуатации индикатора и снижения шума выберите параметр "Вкл". Для переключения в обычный режим выберите "Выкл".

режиме вентилятор постоянно работает на полной мощности для обеспечения должного охлаждения проектора, если производится на большой высоте над уровнем моря.

эксплуатация

• Немедленное выключение: выключение проектора без

охлаждения вентилятором.

• Немедл.возоб: возобновление работы системы при

повторном нажатии кнопки питания в течение 2 минут.

Автовыключение Проектор выключится автоматически при отсутствии входного

Сет. питание вкл. Выберите "Вкл" для включения питания проектора, включенного в

Калибровка СД

сигнала в течение заданного времени. (Значение по умолчанию 120 минут.)

электрическую розетку.

Нажмите после выбора "Да" подождите 10 секунд, пока завершится

этой настройки регулируется цвет подсветки.

процесс точной настройки белого цвета. С помощью

Аудио

Громк ос ть

Уси л. громк. Для увеличения громкости звука тихого контента выберите

Динамик Bluetooth Регулир овка динамика наушников Bluetooth. Вызовите

DTS Sound

Высокие частоты Коррекция тонов высокой частоты.

Бас Коррекция тонов низкой частоты.

Без звука

• Для уменьшения громкости нажимайте .

• Для увеличения громкости нажимайте .

параметр "Вкл".

"Подключ." или "Не подключено" и нажмите для входа в раскрывающееся меню.

• Bluetooth: Включение и отключение Bluetooth.

• Поиск устройств: Данная функция регистрирует динамики

Bluetooth (которые находятся в режиме сопряжения и со службой A2DP) для подключения пользователем вручную.

<Примечание> В случае успешного подключения динамика Bluetooth встроенные динамики отключаются.

DTS Sound™ - это комплект программных средств для

обогащения звука, в состав которого входит несколько приемов постобработки, расширяющих звуковой образ, усиливающих низкие частоты, улучшающих четкость и добавляющих эффекты естественного объемного звука.

• Выберите значение "Вкл" для включения DTS Sound.

• Выберите значение "Выкл" для выключения DTS Sound.

• Для включения звука выберите параметр "Вкл".

• Для включения звука выберите параметр "Выкл".

Page 29

Русский

Примечание: теперь режим отобр ажени я 3D включен.

1. Необходимы правильные сигналы 3D и соответствующие очки.

2. Не забудьте выключить функцию 3D (стереоскопический режим), если не планируется просмотр объемных изображений.

3. Если 3D-картинка отображается неправильно, то попробуйте включить функцию 3D Sync Invert (Ин версия).

4. В режиме 3D изменение параметров Режим отображения невозможно.

Громк. будильн. Выберите данную функцию для регулировки громкости

уведомлений.

3D Выберите значение "Вкл", чтобы активировать функцию DLP

3D инверсия (L/R) При обнаружении дискретизированного или перекрывающегося

Предупрежд.сообщение 3DВыберите "Вкл" для отображения сообщения режима 3D.

Примечание: Для надлежащего отображения 3D необходимо правильно настроить приложение 3D графической карты.

Примечание: Проигрыватели SW, например Stereoscopic Player и DDD TriDef Media Player поддерживают файлы в формате 3D. Можно загрузить эти три проигрыватели на следующей веб-странице.

- Stereoscopic Player (тестовая версия): http://www.3dtv.at/Downloads/

Index_en.aspx

- DDD TriDef Media Player (тестовая версия):

http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Примечание: Функция "3D инверсия (L/R)" доступна только в режиме 3D. Примечание: Если функция 3D все еще включена, при включении проектора

отобразится сообщение с напоминанием. Отрегулируйте настройки в зависимости от целей использования.

3D.

• Вкл: Выберите это значение при использовании очков DLP

3D, карт (NVIDIA/ATI…) с четырехуровневой

буферизацией сцен для стереорежима и файла в формате HQFS или DVD с соответствующим проигрывателем SW.

• Выкл: выключение режима 3D.

изображение во время использования очков DLP 3D, возможно, потребуется выполнить "Инвертировать" для наилучшего соответствия левой/правой последовательности изображений, чтобы обеспечить надлежащую картинку (для DLP 3D).

Язык

Язык Выбор языка экранного меню. Для выбора необходимого

языка меню нажимайте кнопки и

• Для подтверждения нажмите .

Page 30

Русский

Приложения

Устранение неполадок

При возникновении проблемы с проектором Acer см. приведенное далее руководство по устранению неполадок. Если проблему устранить не удалось, следует обратиться к продавцу прибора или в сервисный центр.

Проблемы с изображением и их устранение

# Неполадка Решение

1 На экране

отсутствует изображение

2 Изображение

отображается частично, неверно или прокручивается

(для ПК с Windows 95/98/2000/XP/Vista/ Win7/Win8)

• Выполните подключение, как описано в разделе "Подготовка к эксплуатации".

• Убедитесь, что контакты разъема не согнуты и находятся в исправном состоянии.

• Убедитесь, что проектор включен.

• В случае неверного отображения изображения:

• откройте "Мой компьютер", затем

"Панель управления" и дважды щелкните значок "Экран".

• Выберите вкладку "Параметры".

• Убедитесь, что установленное разрешение экрана

не превышает 1080P-EIA.

• Нажмите кнопку "Дополнительно".

Если проблему не удалось устранить, измените используемый монитор и следуйте приведенным ниже инструкциям.

• Убедитесь, что установленное разрешение экрана

не превышает 1080P-EIA.

• Нажмите кнопку "Изменить" на вкладке "Монитор".

• Нажмите "Показать все устройства". Затем

отметьте пункт "Стандартные мониторы" в поле SP и выберите необходимый режим разрешения в окне "Модели".

• Убедитесь в том, что установленное разрешение

экрана не превышает 1080P-EIA.

откройте

Page 31

Русский

3 Изображение

отображается частично, неверно или прокручивается

(для ноутбуков)

4 Экран ноутбука не

отображает презентацию

5 Нестабильное или

мигающее изображение

6 На изображении

наблюдается вертикальная мигающая полоса

7 Изображение

несфокусировано

8 Изображение

растянуто при отображении

"широкоэкранного" DVD-фильма

9 Слишком большое

или слишком маленькое изображение

• В случае неверного отображения изображения:

• следуйте указаниям в пункте 2 (выше) для

регулировки разрешения компьютера.

• Нажмите кнопку переключения режимов вывода. Пример: [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8],

Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]

• Если не уда ется изменить разрешение или изображение на мониторе застывает, перезапустите все оборудование и проектор.

• При использовании ноутбука на базе ОС Microsoft

• При использовании ноутбука на базе ОС Apple

• Для устранения этой неполадки используйте функцию

• Измените настройки глубины цвета дисплея на

• Для регулировки используйте функцию "Частота".

• Проверьте и заново настройте режим отображения

• Отрегулируйте кольцо фокусировки на объективе

• Убедитесь, что проекционный экран находится на

При воспроизведении DVD, кодированного в анаморфотном соотношении сторон или соотношении 16:9, возможно, потребуется отрегулировать приведенные ниже настройки:

• При воспроизведении DVD-фильма в формате 4:3

• Если изображение по-прежнему вытянуто, потребуется

• При воспроизведении DVD-фильма в формате

• Отрегулируйте изображение кольцом трансфокатора,

• Переместите проектор ближе к экрану или дальше от

• Нажмите кнопку "MENU" на пульте ДУ

Windows

экран в режиме использования второго дисплея. Для каждого компьютера существуют различные способы повторного включения. Подробная информация приведена в руководстве пользователя компьютера.

OS: В меню "Настройки системы" откройте "Дисплей" и выберите "Включить видеоповтор" "Вкл".

"Отслеживание". Более подробную информацию см. в разделе "Образ".

компьютере.

Более

видеокарты, чтобы он был совместим с проектором.

проектора.

требуемом расстоянии от 0,4 до 1,7 м от проектора. Более подробную информацию см. в разделе "Достижение необходимого посредством регулировки расстояния и масштаба".

измените формат на 4:3 в экранном меню проектора.

отрегулировать соотношение сторон формат отображения на 16:9 (широкий) на DVDпроигрывателе.

Letterbox(LBX) измените формат на Letterbox(LBX) в экранном меню проектора.

расположенным в верхней части проектора.

экрана.

управления. Перейдите к пункту "Образ --> Формат. соотн." и попробуйте различные настройки.

: некоторые портативные ПК могут отключать

подробную информацию см. в разделе "Образ".

размера изображения

. Установите

или панели

Mac®

Page 32

Русский

10 Края изображения

наклонены

11 Изображение

перевернуто

• По возможности, измените положение проектора, чтобы он проецировал на центр экрана.

• Регу ли руя настройку "Трапец. искаж." в экранном меню, добейтесь того, чтобы стороны стали вертикальными.

• Выберите "Образ --> Проекционный режим" в экранном меню и отрегулируйте направление проекции.

Проблемы с проектором

# Состояние Решение

1 Проектор не реагирует на

команды органов управления

По возможности выключите проектор, затем отсоедините кабель питания и подождите, по крайней мере 30 секунд перед повторным включением питания.

Page 33

Русский

Сообщения экранного меню

Отказ вентил.

Скоро автом. откл.

Перегрев проектора

Скоро автом. откл.

# Состояние Текстовое напоминание

1 Сообщение Отказ вентил. – вентилятор системы не работает.

Перегрев проектора – температура проектора превысила рекомендуемый уровень рабочей температуры, необходимо дать проектору остыть перед использованием.

Page 34

Русский

Список определений предупреждений и показаний индикаторов

Показания индикаторов

Сообщение

Ожидание Вкл --- --- ---

Питание включено --- Вкл --- ---

Перегревание --- Вкл --- Вкл

Отказ вентил --- Вкл --- Мигает

Отказ светодиодного индикатора

Примечание: Включите питание, нажмите на любую клавишу, чтобы сработали индикаторы всех клавиш Меню/Вверх/Вниз/ Влево/Вправо.

ИНДИКАТОР ПИТАНИЯ LAMP TEMP

Крас. Син. Крас. Крас.

(с интервалом

в 2 с)

--- Вкл Вкл ---

Page 35

Русский

Технические характеристики

Приведенные ниже технические характеристики могут изменяться без уведомления. Окончательные технические характеристики см. в опубликованных маркетинговых технических характеристиках Acer.

Система проецирования

Разрешение WXGA (1280 x 800) Совместимость с компьютерами IBM PC и совместимые, Apple Macintosh, iMac и

Формат. соотн. Полное/4:3/16:9/L. Box Число отображаемых цветов 16,7 миллиона цветов Объектив проектора F = 1,9, f = 8,02 мм, 1:1,0 объектив с возможностью

Размер проекционного экрана по диагонали

Расстояние проецирования 0,4 ~ 1,7 м Коэффициент расстояния

проекции Частота строчной развертки 30 к - 100 кГц Частота

кадровой развертки 50 - 120 Гц Коррекция Трапец. искаж. ± 20 градусов Аудио Встроенный динамик мощностью 3 Ватт х 2 выхода Аудио наушники Bluetooth Полная обратная совместимость с системами BT1.1, 1.2,

Вес 0,95 кг (2,0 фунтов) Размеры (Ш х Г х В) 240 x 147 x 59 мм (9,45 x 5,79 x 2,32 дюйма) Источник питания Адаптер 100 - 240 В AC - DC 19 В 4,74 А, 50-60 Гц Потребляемая мощность Нормальный режим: 80 Вт +/- 10 %, переменный ток 110

Температура эксплуатации От 5 ºC до 40 ºC / от 41 ºF до 104 ºF Разъем ы ввода-вывода • Вход питания постоянного тока x 1шт.

Содержимое стандартного комплекта поставки

* Конструкция и технические характеристики могут изменяться без уведомления.

DLP

стандарты VESA: SXGA, XGA, SVGA, VGA, WXGA

увеличения и установки фокусного расстояния вручную

25 дюймов (63 см) ~ 100 дюймов (254 см)

100 дюймов на расстоянии 1,72 м (0,80 – 0,80:1)

2.0, 2.1

В (яркий режим при полной мощности) Экономный режим: 38 Вт

(режим Фильм с функцией энергосбережения) Режи м ожидания < 0,5 Вт

• USB х 1 шт.

• Вход Audio x 1 шт.

• Разъем HDMI (MHL) х 1 шт.

• Вход VGA IN x 1 шт.

• Выход Audio x 1 шт.

• Кабель питания х 1 шт.

• Адаптер питания AC - DC

• Кабель VGA x 1

• Пульт ДУ x 1 шт.

• Батарейка (для пульта ДУ) (дополнительно) x 1 шт.

• Руководство пользователя (на компакт-диске)

x 1 шт.

• Краткое руководство пользователя x 1 шт.

• Чехол x 1 шт.

+/-10 %, переменный ток 110 В

шт.

Page 36

Русский

Совместимые режимы

A. Аналоговый сигнал VGA

1 Аналоговый сигнал VGA – ПК

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

VGA 640x480 60 31,5

640x480 75 37,5

SVGA 800x600 56 35,1

800x600 60 37,9 800x600 75 46,9 800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5 1024x768 75 60,0 1024x768 120 99,0

SXGA 1152x864 75 67,5

1280x1024 60 64,0 1280x1024 75 80,0

QuadVGA 1280x960 60 60,0

1280x960 75 75,2

SXGA+ 1400x1050 60 65,3 PowerBook G4 640x480 60 31,4 PowerBook G4 PowerBook G4 PowerBook G4 1024x768 60 48,4 PowerBook G4 1152x870 75 68,7 PowerBook G4 1280x960 75 75,0

i Mac DV (G3) 1024x768 75 60,0

640x480 66,6 (67) 34,9 800x600 60 37,9

Page 37

Русский

2 Аналоговый VGA – расширенная широкоэкранная синхронизация

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

WXGA 1280x768 60 47,8

1280x768 75 60,3 1280x720 60 44,8 1280x800 60 49,6 1280x800 120 101,5 1440x900 60 59,9

WSXGA+ 1680x1050 60 65,3

1920x1080

(Уменьшенная

длительность

гасящего импульса)

1366x768 60 47,7

60 66,6

3 Аналоговый VGA – компонентный сигнал

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

480i 720x480 59,94 (29,97) 15,7

576i 720x576 50 (25) 15,6

480p 720x480 59,94 31,5

576p 720x576 50 31,3

720p 1280x720 60 45,0

720p 1280x720 50 37,5

1080i 1920x1080 60 (30) 33,8

1080i 1920x1080 50 (25) 28,1

1080p 1920x1080 23,97/24 27,0

1080p 1920x1080 60 67,5

1080p 1920x1080 50 56,3

B. Цифровой сигнал HDMI

1 HDMI – сигнал ПК

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

VGA 640x480 60 31,5

640x480 75 37,5

SVGA 800x600 56 35,1

800x600 60 37,9 800x600 75 46,9 800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5 1024x768 75 60,0

Page 38

Русский

1024x768 120 99,0

SXGA 1152x864 70 63,8

1152x864 75 67,5 1280x1024 60 64,0 1280x1024 75 80,0

QuadVGA 1280x960 60 60,0

SXGA+ 1400x1050 60 65,3 PowerBook G4 640x480 60 31,4 PowerBook G4 PowerBook G4 PowerBook G4 PowerBook G4

i Mac DV (G3)

640x480 66,6 (67) 34,9

800x600 60 37,9 1024x768 60 48,4 1152x870 75 68,7 1024x768 75 60,0

2 HDMI – расширенная широкоэкранная синхронизация

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

WXGA 1280x768 60 47,8

1280x768 75 60,3

1280x720 60 44,8

1280x800 60 49,6

1280x800 120 101,5

1440x900 60 59,9

WSXGA+ 1680x1050 60 65,3

1920x1080

(Уменьшенная

длительность

гасящего импульса)

1366x768 60 47,7

60 66,6

Page 39

Русский

3 HDMI – Видеосигнал

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

480i 720x480 (1440x480) 59,94 (29,97) 15,7

576i 720x576 (1440x576) 50 (25) 15,6

480p 720x480 59,94 31,5

576p 720x576 50 31,3

720p 1280x720 60 45,0

720p 1280x720 50 37,5

1080i 1920x1080 60 (30) 33,8

1080i 1920x1080 50 (25) 28,1

1080p 1920x1080 23,97/24 27,0

1080p 1920x1080 60 67,5

1080p 1920x1080 50 56,3

Пределы

диапазона

монитора с

источником

графического

сигнала

Частота строчной

развертки: 30~102 кГц

Частота кадровой развертки: 50~120 Гц

Макс. частота пикселей 150MHz

Page 40

Русский

Правила и замечания, касающиеся безопасности

Уведомление Федеральной комиссии по связи США (ФКС)

Данное оборудование было проверено и признано соответствующим ограничениям на цифровые устройства класса B в соответствии с Частью 15 правил ФКС. Целью этих ограничений является обеспечение приемлемой защиты от помех при установке оборудования в жилых помещениях. Данное оборудование создает, использует и может излучать энергию в радиочастотном диапазоне и при нарушении указаний по установке вызывать помехи для радиосвязи.

Однако даже при соблюдении инструкций по установке нет гарантии того, что в каком-то конкретном случае не возникнут помехи. Если данный прибор вызывает помехи при приеме радио- и телевизионных сигналов, что можно проверить, выключив и включив прибор, пользователю рекомендуется попытаться устранить помехи с помощью

• изменить ориентацию или местоположение приемной антенны.

• увеличить расстояние между приемником и прибором.

• подключить оборудование и приемное устройство к розеткам в раздельных цепях питания.

• обратиться за помощью к продавцу или опытному специалисту по теле- и радиотехнике.

приведенных ниже мер:

Примечание. Экранированные кабели

Для выполнения требований правил ФКС все подключения к другим компьютерным устройствам необходимо выполнять экранированными кабелями.

или эксплуатации может

Примечание. Периферийные устройства

К данному устройству можно подсоединять только сертифицированные на соответствие ограничениям класса B периферийные устройства (устройства ввода-вывода, терминалы, принтеры и т.п.). Эксплуатация несертифицированных периферийных устройств может привести к помехам при приеме радио и телесигналов.

Внимание!

Изменения или модификации, не одобренные в прямой форме производителем, могут лишить юридической силы полномочия пользователя, связанные с эксплуатацией устройства, предоставленные Федеральной комиссией по связи США.

Условия эксплуатации

Данный прибор соответствует Части 15 правил ФКС. Эксплуатация допускается при соблюдении следующих двух условий: (1) данное устройство не может быть источником помех, и (2) данное устройство должно быть устойчивым к помехам, создаваемым другими приборами, включая такие помехи, которые могут стать причиной его неправильной работы.

Page 41

Русский

001

Примечание. Для пользователей в Канаде

Данный цифровой прибор класса В соответствует канадскому стандарту

ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Заявление о соответствии для стран Евросоюза

Настоящим компания Acer заявляет, что данная серия проекторов соответствует основным требованиям и иным важным положениям директивы 1999/5/EC.

Соответствует требованиям к сертификации Российской Федерации

Уведомление о соответствии стандартам для радиоустройств

Примечание: Приведенная ниже информация о соответствии стандартам относится к моделям с интерфейсом беспроводной локальной сети и (или) Bluetooth.

Общие сведения

Данный прибор соответствует стандартам радиочастот и безопасности любой страны или региона, в котором он было рекомендован для беспроводного использования. В зависимости от конфигурации данный прибор может содержать или не содержать беспроводные радиоустройства (такие как модули беспроводной локальной сети и (или) Bluetooth).

Канада – маломощные нелицензируемые устройства радиосвязи (RSS-247)

a Общие сведения

Эксплуатация допускается при соблюдении следующих двух условий:

1. данное устройство не будет источником помех;

2. данное устройство должно быть устойчивым к помехам,

создаваемым другими устройствами, включая такие помехи, которые могут стать причиной его неправильной работы.

b Эксплуатация в диапазоне 2,4 ГГц

Во избежание взаимовлияния на радиочастотах с лицензированными службами данное устройство эксплуатируется в по установки вне помещений требуется лицензия.

мещениях; для

Перечень стран использования

Данное устройство необходимо использовать строго в соответствии с нормативами и ограничениями тех стран, в которых оно эксплуатируется. Для получения дополнительной информации обратитесь в местное представительство компании в стране, где используется устройство. http://ec.europa.eu/enterprise/rtte/implem.htm

Русский

Page 42

We,

of Conformity

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

And,

Acer Italy s.r.l.

Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921 ,Fax: +39-02 9399-2913 www.acer.it

Product: DLP Projector Trade Name: Acer Model Number: CWX1428

K138ST/L224/LK-W16

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi

New TaipeiCity 221, Taiwan

We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union

as below and following

harmonized standards and/or other relevant standards have been applied:

EMC Directive: 2014/30/EU

EN 55032:2012+AC:2013, Class B EN 55024:2010+A1:2015

R&TTE Directive: 1999/5/EC (until Jun 12, 2017)

RED Directive: 2014/53/EU (From Jun 13, 2017)

EN 300 328 V1.9.1 EN 301 893 V1.7.1 EN 300 440-1 V1.6.1 EN 300 440-2 V1.4.1 EN 302 291-1 V1.1.1 EN 302 291-2 V1.1.1

LVD Directive: 2014/35/EU

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013 EN 50332-1:2013 EN 50332-2:2013

RoHS Directive: 2011/65/EU

EN 50581:2012

ErP Directive: 2009/125/EC

Regulation (EU) No. 617/ 2013 Regulation (EC) No. 1275/2008; EN 50564:2011

EN 61000-3-2:2014, Class A EN 61000-3-3:2013

EN 301 511 V9.0.2 EN 301 908-1 V6.2.1 EN 301 908-2 V6.2.1 EN 301 908-13 V6.2.1 EN 301 489-1 V1.9.2 EN 301 489-3 V1.6.1

Regulation (EC) No. 278/2009; EN 50563:2011

EN 301 489-7 V1.3.1 EN 301 489-17 V2.2.1 EN 301 489-24 V1.5.1 EN 50360:2001 EN 50566:2013 EN 62479:2010 EN 62311:2008 EN 62209-1:2006 EN 62209-2:2010

Year to begin affixing CE marking 2017.

_______________________________

RU Jan / Sr. Manager Date Acer Incorporated (Taipei, Taiwan)

Jan. 01, 2017

Page 43

Acer America Corporation

333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A.

Tel: 254-298-4000

Fax: 254-298-4147

www.acer.com

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

The following local Manufacturer / Importer is responsible for this declaration:

roduct:

DLP

Projector

Model

Number:

CWX1428

Machine Type:

K138ST/L224/LK

-W16

Name of Responsible Party:

Acer America Corporation

Address of Responsible Party:

333 West San Carlos St.

Suite 1500

San Jose, CA 95110

U. S. A.

Contact Person:

Acer Representative

Phone No.:

254

-298-4000

Fax No.:

254

-298-4147
