ACER H9501BD User Manual

Projecteur Acer

Gamme H9500BD/E250D/HE-820J

Guide de l'utilisateur

Guide Utilisateur du Projecteur de la Gamme H9500BD/E250D/HE-820J Acer Diffusion initiale: 07/2011

Des modifications peuvent être apportées de temps à autre aux informations contenues dans cette publication. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel. La présente société ne fournit aucune espèce de garantie expresse ou implicite, relative aux informations contenues dans ce manuel et n'offre notamment aucune garantie d'aucune sorte quant à la valeur marchande de ce produit ou son adéquation à une utilisation particulière.

Enregistrez le numéro de série, la date d’achat, et le numéro du modèle dans l’espace prévu cidessous. Le numéro de série et le numéro de modèle sont imprimés sur l’étiquette collée sur le châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.

Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie sur un support quelconque, par quelque procédé que ce soit, notamment, électronique, mécanique, photocopie, enregistrement, ou autre, sont interdites sans l'autorisation écrite préalable d’Acer Incorporated.

Projecteur Acer de la gamme H9500BD/E250D/HE-820J

Modèle : ____________________________________

No. de série : ________________________________

Date d’achat : _______________________________

Lieu d’achat : ________________________________

Acer et le logo Acer sont des marques commerciales déposées par Acer Incorporated. Les noms de produits ou marques commerciales d'autres sociétés sont utilisés ici à des fins d'identification uniquement et sont la propriété de leurs détenteurs respectifs.

"HDMI?, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques deposees de LLC."

Informations concernant votre sécurité et votre confort

Lisez ces consignes attentivement. Conservez ce document pour des références ultérieures. Respectez tous les avertissements et instructions indiqués sur le produit.

Eteindre le produit avant tout nettoyage

Débranchez ce produit de la prise murale avant tout nettoyage. Ne pas utiliser de nettoyants liquides ou en aérosol. Utilisez un chiffon humide pour le nettoyage.

Mise en garde concernant la prise lors de la déconnexion de l’appareil

Observez les consignes suivantes lorsque vous connectez et déconnectez l’alimentation à une alimentation externe:

• Installez le bloc d’alimentation avant de connecter le cordon d’alimentation sur

la prise d’alimentation secteur.

• Débranchez le cordon d’alimentation avant de déconnecter le bloc

d’alimentation du projecteur.

• Si le système utilise plusieurs sources d’alimentation, coupez l’alimentation du

système en débranchant tous les cordons d’alimentation des sources d’alimentation.

Mise en garde concernant l’accessibilité

Assurez-vous que la prise d’alimentation dans laquelle vous branchez le cordon d’alimentation est facilement accessible et se situe au plus près possible de l’équipement. Si vous devez couper complètement l’alimentation de l’équipement, assurez-vous de débrancher le cordon d’alimentation de la prise murale.

iii

Avertissements!

• Ne pas utiliser ce produit près de l'eau.

• Ne pas placer ce produit sur un chariot, un support ou une table instable. Si le

produit tombe, il risque d’être endommagé sérieusement.

• Les fentes et les ouvertures sont conçues à des fins de ventilation; pour assurer

un fonctionnement fiable du produit et pour le protéger des surchauffes. Ces ouvertures ne doivent pas être obstruées ou couvertes. Les ouvertures ne doivent jamais être obstruées en plaçant le produit sur un lit, un divan, un tapis ou d'autres surfaces similaires.

Ce produit ne doit jamais être placé à proximité ou sur un radiateur ou une bouche de chauffage ou encastré dans une installation si une ventilation adaptée n'est pas disponible.

• N’introduisez jamais d’objets de quelque sorte que ce soit dans ce produit à

travers les fentes du boîtier car ils pourraient toucher des endroits soumis à des tensions dangereuses ou provoquer des courts-circuits qui pourraient causer un

incendie ou une électrocution. Ne jamais renverser de liquide d'aucune sorte sur ou dans le produit.

• Pour éviter d’endommager les composants internes et prévenir une éventuelle

fuite de la batterie, ne pas placer le produit sur une surface vibrante.

• Ne jamais utiliser ce produit en faisant du sport, de l’exercice ou dans un

environnement vibrant, ce qui pourrait provoquer un éventuel court-circuit ou endommager les périphériques à base de ventilateur, ou la lampe.

Utilisation de l’énergie électrique

• Ce produit doit être utilisé avec le type d'alimentation indiqué sur l'étiquette

apposée. Si vous n'êtes pas sûr du type d'alimentation disponible, consultez votre revendeur ou votre compagnie d'électricité locale.

• Ne laissez rien reposer sur le cordon d'alimentation. Ne pas placer ce produit

dans un endroit où son cordon se trouve dans un passage fréquenté.

• Si vous utilisez une rallonge avec ce produit, assurez-vous que l'intensité

nominale totale des équipements branchés sur la rallonge ne dépasse pas l'intensité nominale de la rallonge. Assurez-vous également que l'intensité totale de tous les produits branchés sur la prise murale ne dépasse pas le calibre du fusible.

• Ne pas surcharger une prise d’alimentation, une barrette de connexion

d’alimentation ou une prise de courant en connectant trop d’appareils. La charge globale du système ne doit pas dépasser 80% de la valeur nominale du circuit terminal. Si vous utilisez des barrettes de connexion d'alimentation, la charge ne doit pas dépasser 80% de la valeur nominale d'entrée de la barrette de connexion.

• L’adaptateur secteur de ce produit est équipé d’une fiche à trois dents avec mise

à la terre. Cette fiche ne s'insère que dans une prise murale équipée d'une mise à la terre. Assurez-vous que la prise murale est correctement mise à la terre avant d’insérer la fiche de l’adaptateur secteur. Ne pas insérer la fiche dans une prise murale sans terre. Consultez votre électricien pour les détails.

Avertissement! La broche de mise à la terre est un système de sécurité. Utiliser une prise murale qui n’est pas correctement mise à la terre risque de provoquer une électrocution et/ou des blessures.

Note : La broche de mise à la terre fournit également une bonne capacité de protection contre le bruit produit par des appareils électriques environnants qui interfèrent avec les performances de ce produit.

• Utilisez uniquement le cordon d’alimentation fourni pour ce produit. Si vous

devez changer le cordon d’alimentation, assurez-vous que le nouveau cordon d’alimentation est conforme aux exigences ci-dessous: type amovible, répertorié UL/certifié CSA, approuvé VDE ou équivalent, longueur de 4,5 mètres (15 pieds) au maximum.

Dépannage du produit

Ne pas tenter de réparer ce produit par vous-même. Ouvrir ou retirer les couvercles peut vous exposer à de dangereuses tensions ou d'autres dangers. Pour tout dépannage, veuillez vous adresser à un technicien qualifié.

Débranchez ce produit de la prise murale et contactez un personnel de dépannage qualifié dans les conditions suivantes:

• Lorsque le cordon d'alimentation est endommagé, coupé ou effiloché.

• Si un liquide a été renversé dans le produit.

• Si le produit a été exposé à la pluie ou à l'eau.

• Si le produit est tombé ou si le boîtier a été endommagé.

• Si le produit laisse apparaître une modification notable de ses performances,

cela indique une nécessité de dépannage.

• Si le produit ne fonctionne pas correctement après avoir suivi les instructions

d'utilisation.

Note : Réglez seulement les contrôles qui sont couverts par les instructions de fonctionnement car un mauvais réglage des autres commandes peut causer des dommages et requérir un travail important de la part du technicien qualifié afin de remettre en état normal le produit.

Avertissement! Pour des raisons de sécurité, ne pas utiliser de pièces non conformes lorsque vous ajoutez ou changez des composants. Consultez votre revendeur pour connaître les options d’achat.

Votre équipement ainsi que ses accessoires peuvent contenir de petites pièces. Gardez-les hors de portée des jeunes enfants.

Consignes de sécurité complémentaires

• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La

clarté de la lumière risque de vous abîmer les yeux.

• Allumez d'abord le projecteur et ensuite les sources de signaux.

• Ne pas placer le produit dans des environnements suivants:

• Un espace mal aéré ou espace clos. Un espace libre de 50cm au minimum entre les murs et le projecteur avec une circulation de l’air libre est requis.

• Des endroits où la température risque de devenir trop importante, par exemple à l’intérieur d’un véhicule avec toutes les vitres fermées.

• Des endroits où une forte humidité, la poussière ou la fumée de cigarette peuvent détériorer les composants optiques en réduisant leur durée de vie et en noircissant l’image.

• Des endroits à proximité d’une alarme-incendie.

• Des endroits avec une température ambiante supérieure à 40 ºC/104 ºF.

• Des endroits dont les altitudes sont supérieures à 10000 pieds.

• Débranchez immédiatement l’appareil si vous constatez un dysfonctionnement

avec votre projecteur. Arrêtez d’utiliser l’appareil si une fumée, un bruit ou un

odeur anormal provient de votre projecteur. Cela risque de provoquer un incendie ou une électrocution. Dans de tels cas, débranchez immédiatement votre appareil et contactez votre revendeur.

• Ne pas continuer à utiliser le produit en cas de panne ou chute. Dans de tels cas,

contactez votre revendeur pour une inspection.

• Ne pas exposer l’objectif du projecteur à la lumière du soleil. Cela risque de

provoquer un incendie.

• Lorsque vous éteignez le projecteur, assurez-vous que le projecteur termine son

cycle de refroidissement avant de couper l'alimentation.

• Ne pas fréquemment couper l’alimentation principale brusquement et ne pas

débrancher le projecteur lors du fonctionnement. Le moyen le plus sûr est de patienter jusqu’à ce que le ventilateur s’arrête avant de couper l’alimentation principale.

• Ne pas toucher la grille de sortie d’air et le panneau inférieur qui peuvent être

brûlants.

• Nettoyer régulièrement le filtre d’air le cas échéant. La température interne

peut augmenter et provoquer des dommages si le filtre/les fentes d’aération sont obstruées par la poussière ou la saleté.

• Ne pas regarder directement dans la grille de sortie d’air lorsque le projecteur

est en fonctionnement. Cela risque de vous blesser les yeux.

• Ouvrez toujours l’obturateur ou retirez le couvre-objectif lorsque le projecteur

est en fonctionnement.

• N’obstruer l’objectif du projecteur avec aucun objet lorsque le projecteur est en

cours de fonctionnement ; dans le cas contraire, cela risque de provoquer une surchauffe et une déformation de l’objectif ou même un incendie. Pour éteindre temporairement la lampe, appuyez sur HIDE de la télécommande.

• La lampe devient extrêmement chaude pendant le fonctionnement. Laissez le

projecteur refroidir pendant environ 45 minutes avant de retirer l’assemblage de la lampe pour un remplacement.

• Ne pas utiliser la lampe au-delà de sa durée de vie estimée. Dans de rares cas,

cela risque de briser la lampe.

• Ne jamais changer l’assemblage de la lampe ou d’autres composants

électroniques sans débrancher préalablement le projecteur.

• Le produit détectera automatiquement la durée de vie de la lampe. Veuillez

vous assurer de changer la lampe lorsque le projecteur affiche le message d'avertissement.

• Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les

consignes de remplacement.

• Réinitialisez la fonction "Réinit de lampe" dans le menu "Gestion" de l’OSD

après avoir changé le module de la lampe.

• Ne pas tenter de démonter ce projecteur. La présence de hautes tensions

dangereuse à l’intérieur de l’appareil risque de provoquer des blessures. La seule pièce récupérable par l’utilisateur est la lampe équipée de son propre couvercle amovible. Adressez-vous uniquement à un technicien professionnel de dépannage qualifié pour tout dépannage.

• Ne pas installer le projecteur verticalement. Le projecteur peut tomber, ce qui

provoquera des blessures ou des dommages.

• Ce produit est capable d’afficher des images inversées pour une installation avec

fixation au plafond. Utilisez uniquement le kit de montage au plafond Acer et assurez-vous qu’il est solidement installé.

Mise en garde concernant l’Ecoute

Pour protéger votre ouïe, respectez les consignes ci-dessous.

• Augmentez le son progressivement jusqu’à ce que vous puissiez l’entendre

nettement et confortablement.

• Ne pas augmenter le niveau du volume une fois que vos oreilles se sont

adaptées au volume courant.

• Ne pas écouter une musique à un niveau de volume important pendant une

longue durée.

• Ne pas augmenter le volume pour masquer le bruit environnant.

• Diminuez le volume si vous ne pouvez pas entendre la personne près de vous.

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour minimiser la pollution et assurer la meilleure protection de l'environnement, veuillez recycler. Pour plus d'informations sur les réglementations relatives à la mise au rebut des équipements électriques et électroniques, visitez le site http://www.acer-group.com/public/Sustainability/sustainability01.htm

vii

Avertissement concernant le Mercure

Pour les projecteurs ou les produits électroniques contenant un moniteur ou un écran LCD/CRT :

Les lampes contenues dans le produit peuvent contenir du mercure et doivent être recyclées ou jetées en respectant les lois fédérales, locales ou de l'Etat. Pour plus d'informations, veuillez contacter l'Alliance des Industries Electroniques à l'adresse suivante www.eiae.org. Pour les informations relatives à la mise au rebut spécifique des lampes, visitez www.lamprecycle.org

viii

Commencer par le début

Avis d'Utilisation

A faire:

• Eteindre le produit avant tout nettoyage.

• Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le

boîtier du projecteur.

• Débrancher la fiche d'alimentation de la prise de courant si le produit ne

doit pas être utilisé pendant une longue période.

A ne pas faire:

• Obstruer les fentes et les ouvertures sur l'unité qui servent à la ventilation.

• Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer

l'unité.

• Utiliser dans les conditions suivantes :

• Dans des environnements extrêmement chauds, froids ou humides.

• Dans des zones susceptibles de comporter un excès de poussière et de saleté.

• A proximité de tout appareil générant un champ magnétique puissant.

• Sous la lumière directe du soleil.

Mise en Garde

Observez tous les avertissements, les mises en garde et les consignes de maintenance recommandés dans ce guide d'utilisateur pour optimiser la durée de vie de votre appareil.

Avertissement:

• Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La clarté

de la lumière risque de vous abîmer les yeux.

• Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à

la pluie ou à l'humidité.

• Veuillez ne pas ouvrir et ne pas démonter le produit car cela pourrait provoquer une

électrocution.

• Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes

de remplacement.

• Ce produit détectera automatiquement la durée de vie de la lampe. Veuillez vous

assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.

• Réinitialisez la fonction "Réinit de lampe" dans le menu "Gestion" de l’OSD après

avoir changé le module de la lampe.

• Lorsque vous éteignez le projecteur, veuillez vous assurer que le projecteur termine

son cycle de refroidissement avant de couper l'alimentation.

• Allumez d'abord le projecteur et ensuite les sources de signaux.

• Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de

fonctionnement.

• Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un

fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n’aura pas été remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe".

Informations concernant votre sécurité et votre confort iii

Commencer par le début viii

Avis d'Utilisation viii Mise en Garde viii

Introduction 1

Caractéristiques du produit 1 Contenu de la boîte 3 Vue d’ensemble du Projecteur 4

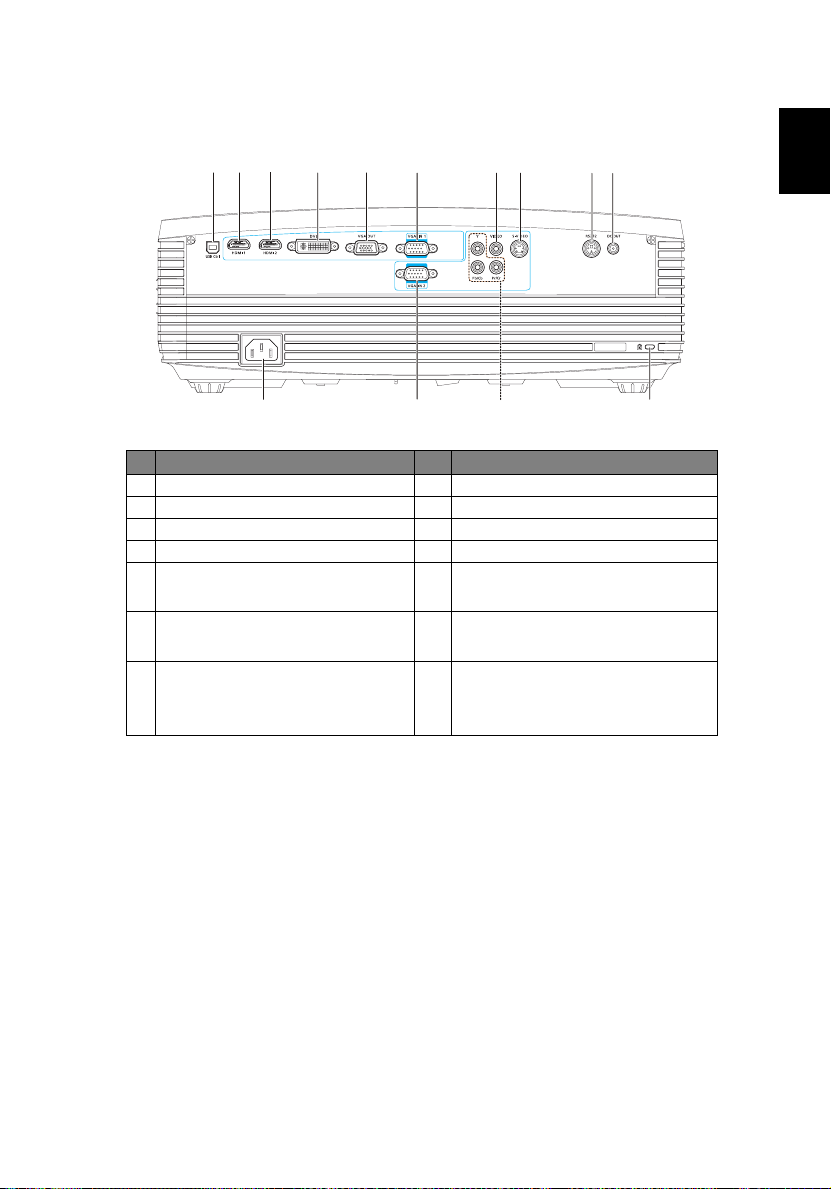

Vue externe du projecteur 4 Panneau de contrôle 6 Schéma de Disposition de la Télécommande 7

Guide de mise en route 9

Branchement du projecteur 9 Mise sous/hors tension du projecteur 10

Mise sous tension du projecteur 10 Eteindre le projecteur 11

Réglage de l'image projetée 12

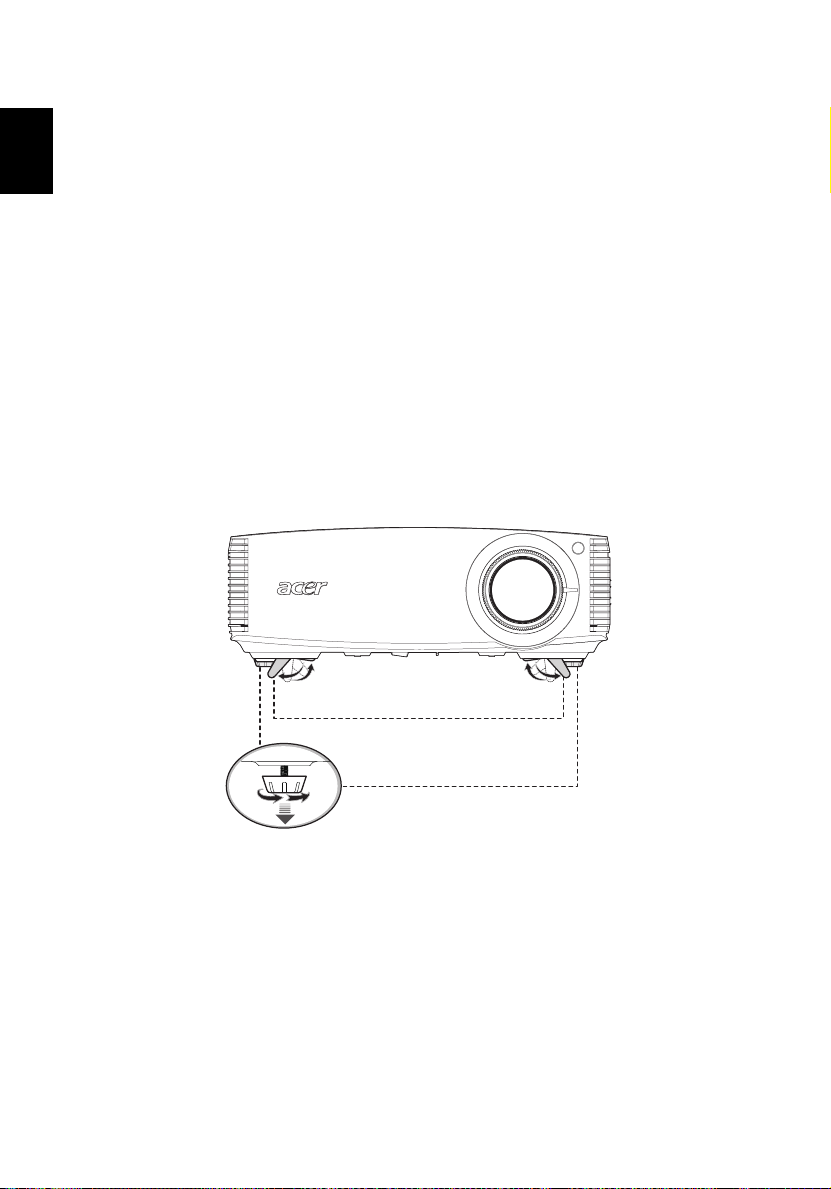

Réglage de la hauteur de l'image projetée 12 Comment optimiser la taille de l’image et la

distance 13 Comment obtenir une taille d’image préférée en

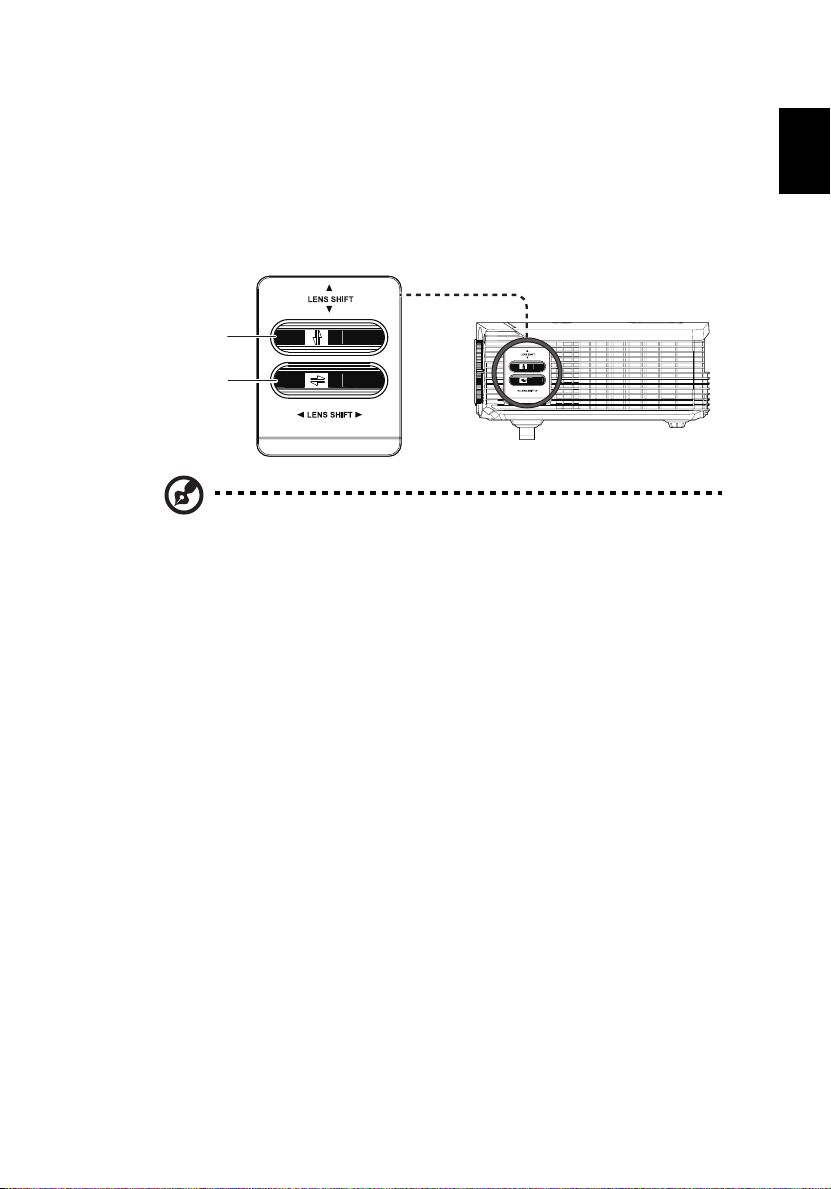

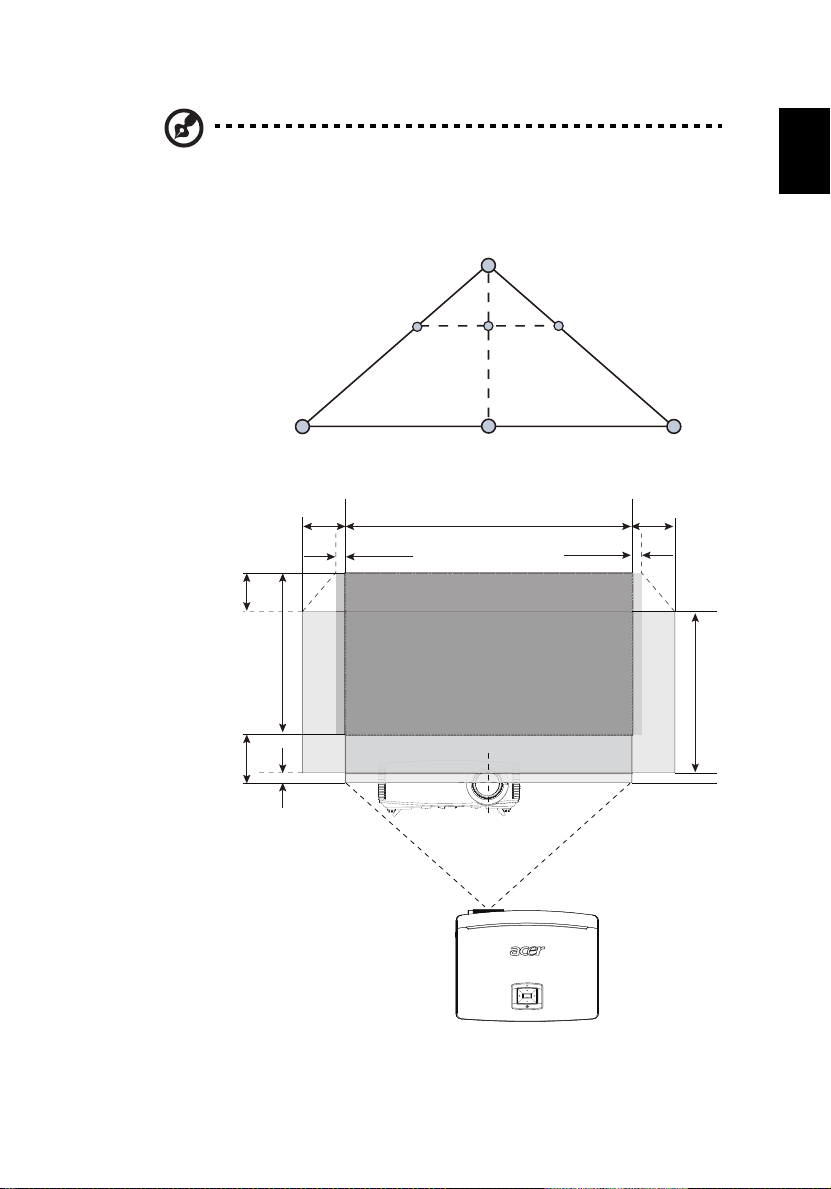

réglant la distance et le zoom 15 Comment obtenir une meilleure position de

l'image en ajustant le déplacement de l'objectif 17

Commandes Utilisateur 20

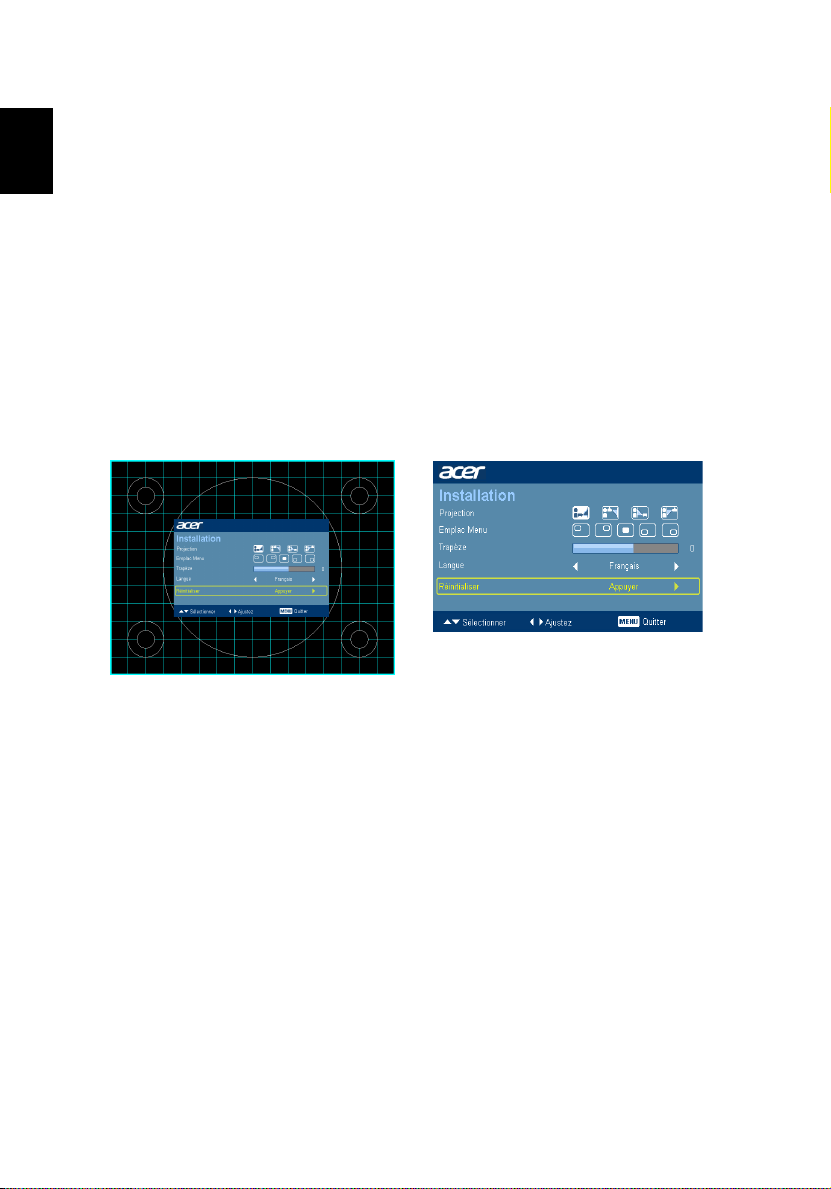

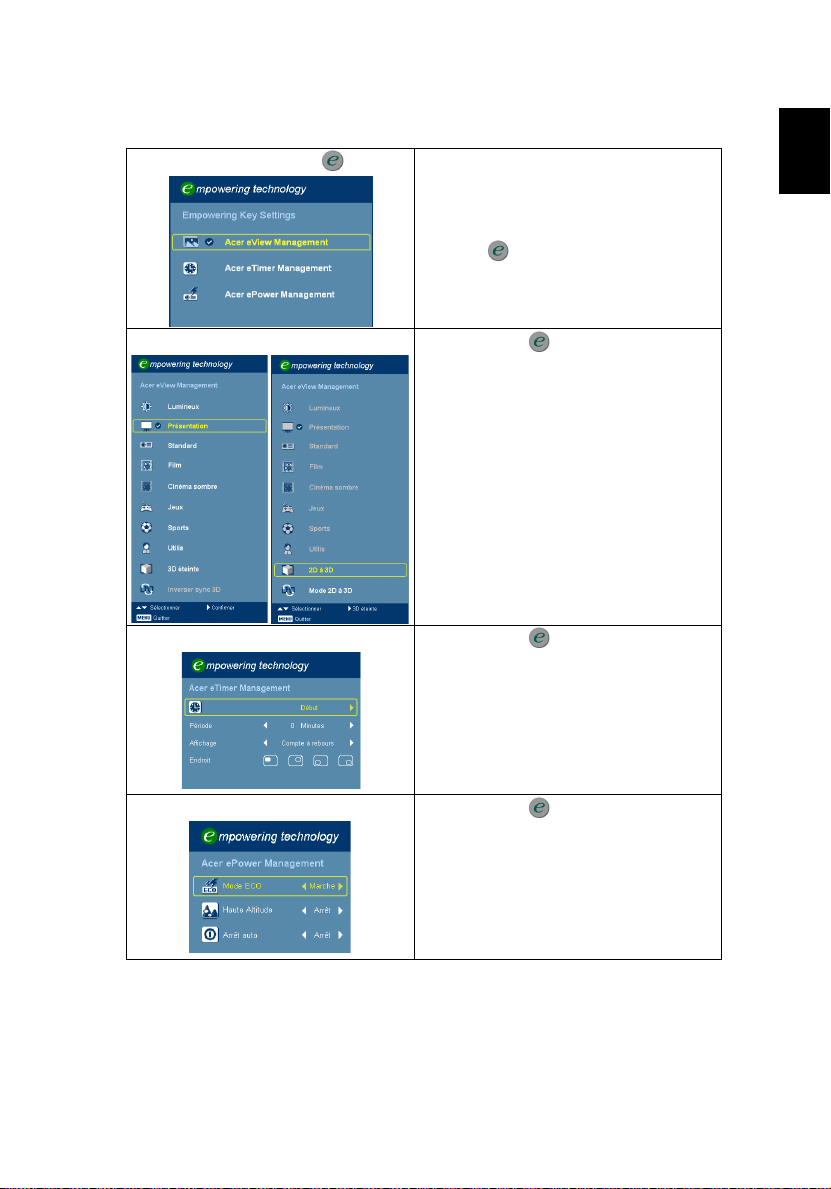

Menu d’installation 20 Acer Empowering Technology 21 Menus OSD (Affichage à l’écran) 22 Couleur 23 Image 25 Gestion 28 Réglages 29 Minuteur 31

Table des Matières

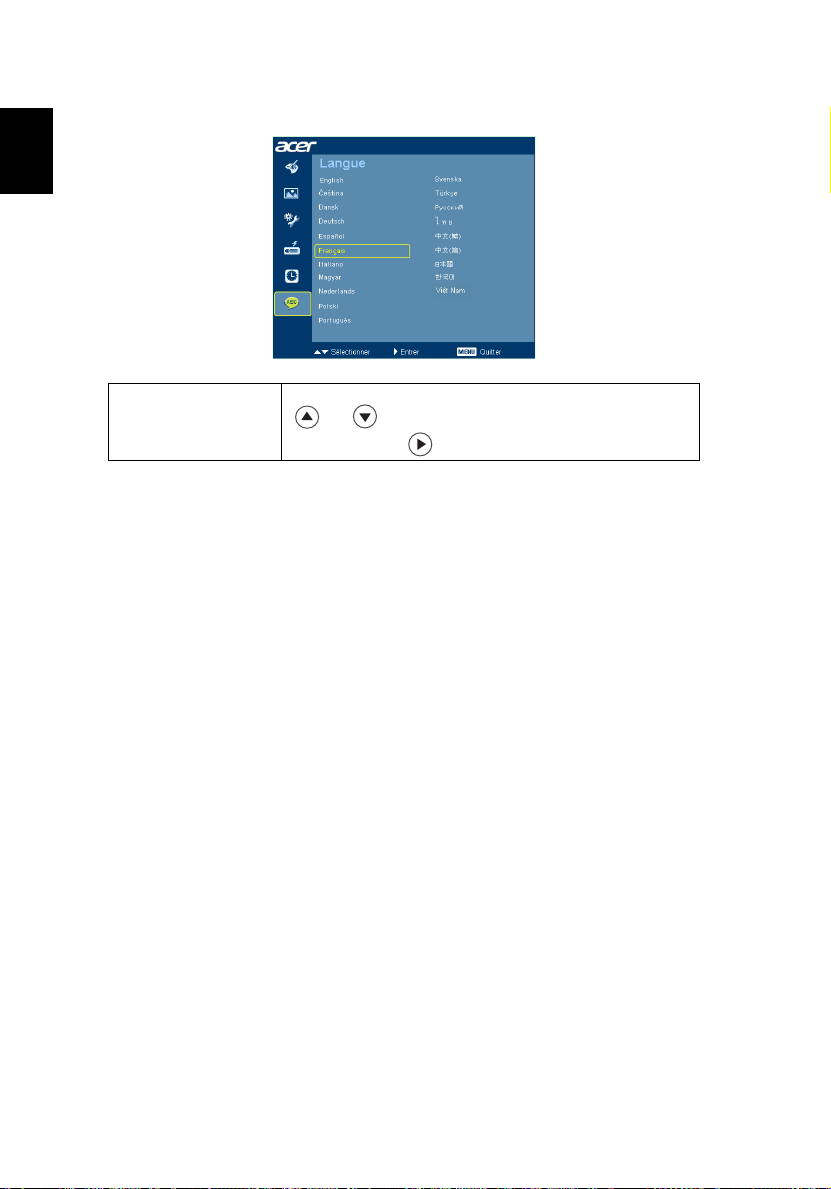

Langue 32

Annexes 33

Guide de dépannage 33 Tableau de définition des voyants DELs & des alarmes 37 Remplacement et nettoyage des filtres à poussière 38 Remplacement de la lampe 39 Installation au plafond 40 Spécifications 43 Modes de compatibilité 45

Avis concernant les Réglementations et la Sécurité49

Introduction

Caractéristiques du produit

Ce produit est un projecteur DLP® à simple puce. Les caractéristiques sont remarquables, avec notamment :

• Technologie DLP

• Résolution native 1920 x 1080 1080p

Compatible avec les rapports d’aspect 4:3 / 16:9 / L.Box

• Active la projection des contenus 3D via la technologie DLP Link?: Support

les Blue-Ray 3D et Nvidia 3DTV Play Ready

• Améliore l’expérience en 3D avec les contenus en 2D grâce à la fonction de

conversion 2D à 3D

• La technologie ColorBoost de Acer permet d’obtenir des couleurs réelles et

naturelles, pour des images expressives et vivantes.

• La technologie Acer ColorSafe II garantit un affichage régulier des couleurs

sur le temps.

• Haute luminosité et facteur de contraste

• Modes d’affichage polyvalents (Lumineux, Présentation, Standard, Film,

Cinéma sombre, Jeux, Sports, Utilis) pour une performance optimale quelque soit la situation.

• Compatible avec NTSC / PAL / SECAM et HDTV (720p, 1080i, 1080p)

• AcuMotion d'Acer permet d'obtenir une image plus fluide lorsque vous

visionnez une vidéo.

• Chargement latéral de la lampe pour faciliter son remplacement.

Français

• Le mode de faible consommation et d’économie de courant (ECO)

prolonge la durée de vie de la lampe

• La technologie Acer EcoProjeciton fournit une approche de gestion

intelligente de l’énergie et une amélioration de l’efficacité physique

• La touche Empowering permet d’afficher les utilitaires technologiques

Empowering Acer (Acer eView, eTimer, ePower Management) et d’en modifier facilement les réglages.

• Equipé d’une connexion HDMI

compatible avec HDCP

• Correction trapèze numérique avancée optimisant les présentations

Français

• La Smart detection garantit une détection de la source intelligente et

rapide.

• Objectif de projection avec mise au point manuelle disposant d’une

capacité de zoom jusqu’à 1,5X

• Zoom numérique 8X et fonction de déplacement en panoramique

• Compatible avec les systèmes d’exploitation Microsoft

XP, Vista

, Windows® 7

Windows® 2000,

• Réglage manuel du déplacement de l'objectif

Contenu de la boîte

Ce projecteur est livré avec tous les éléments illustrés ci-dessous. Vérifiez-les pour vous assurer que votre unité est complète. Contactez immédiatement votre revendeur si l’un des éléments est manquant.

C OUR S

P EM T

R E S Y

AMP L

ZOOM

Projecteur avec

protège-objectif

Câble HDMI Câble Vidéo composite Carte de sécurité

H9500BD/E250D/ HE-820J Series

P/N:MU.JDG00.001

Guide de l'utilisateur Télécommande Guide de mise en route

Cordon d’alimentation Câble VGA

Acer Projector

Security Card

Français

2 x Piles Mallette de transport Filtre à poussière

Lunettes 3D

Vue d’ensemble du Projecteur

Français

Vue externe du projecteur

Côté Avant / Supérieur

# Description # Description

Couvercle de l’objectif

Levier de zoom

Lentille de zoom

Bague de mise au point

Récepteurs de la télécommande

SOURCE

EMP

RESYNC

M A L

ZOOM

6 Pieds réglables 7 Molettes de réglage de l'inclinaison 8 Panneau de contrôle 9 Bouton d’alimentation

Bagues de commande du déplacement

de l'objectif

Côté arrière

2 3 5 6 7

1 1412

# Description # Description

1 Prise d'alimentation 8 Connecteur d’entrée vidéo composite 2 Connecteur USB ctrl 9 Connecteur d’entrée S-Vidéo 3 Connecteur HDMI 1 10 Connecteur RS232 4 Connecteur HDMI 2 11 Connecteur de sortie 12VCC

Connecteur entrée DVI (pour signal

numérique avec fonction HDCP) Connecteur de sortie du moniteur en

boucle (Sortie VGA) Signal analogique de PC /HDTV/

connecteur d’entrée vidéo composante (VGA IN 1)

Connecteur d'entrée analogique PC

(VGA IN 2)

13 Connecteur d’entrée YPbPr/YCbCr

14 Port de verrouillage Kensington™

Français

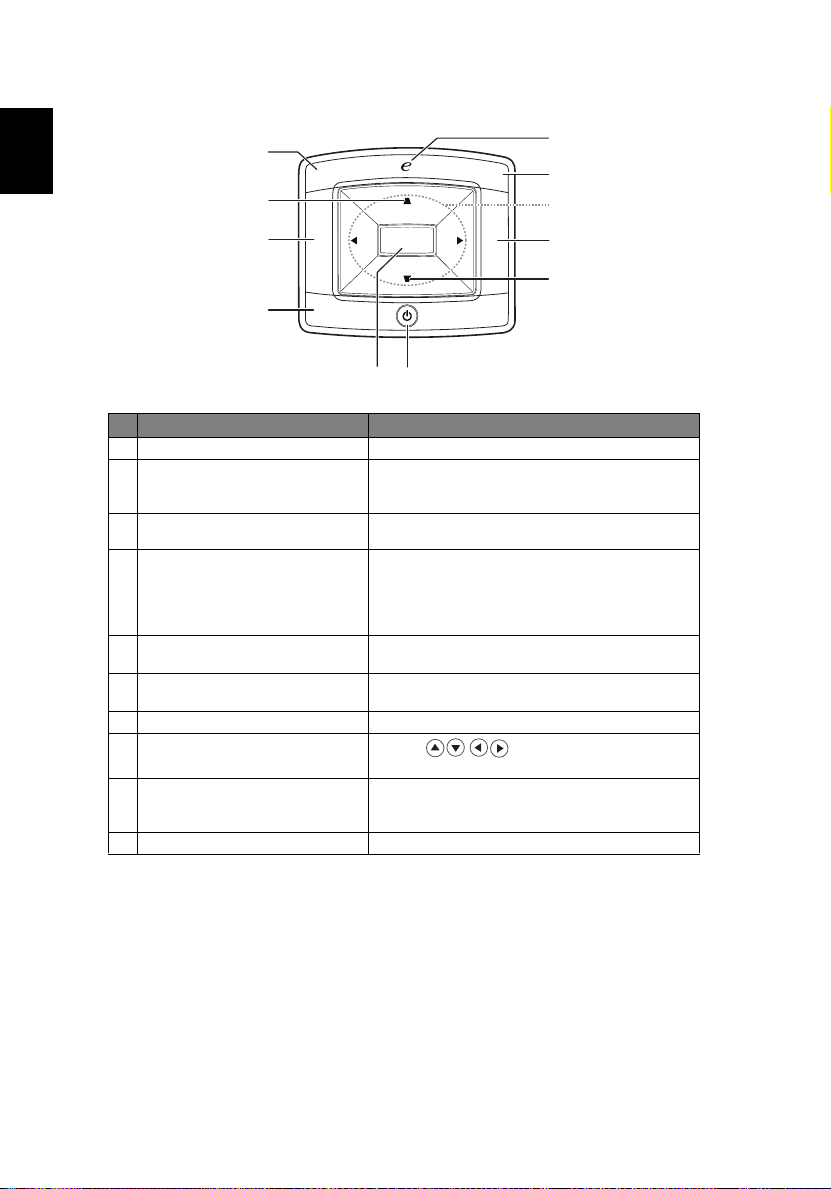

Panneau de contrôle

LAMP

RESYNC

# Fonction Description

1 LAMP DEL témoin de la lampe

2 TRAPEZE

3RESYNC

4 MENU

5 ALIMENTATION

6 Touche Empowering

7 TEMP DEL témoin de la température

Quatre boutons de sélection

directionnelles

9 SOURCE

10 Récepteur IR Récepteur de télécommande.

Règle l’image pour compenser la distorsion d'image provoquée par l'inclinaison du projecteur.

Synchronise automatiquement le projecteur sur la source d'entrée.

• Appuyez sur « MENU » pour ouvrir le menu d’affichage à l’écran (OSD), retourner à l’étape précédente du menu OSD ou fermer le menu OSD.

• Confirmez votre sélection d’un élément.

Référez-vous à la description de la section « Mise sous/hors tension du projecteur ».

Fonctions exclusives d’Acer : eView, eTimer, ePower Management.

Utilisez pour choisir des éléments ou effectuer des réglages pour votre sélection.

Appuyez sur "SOURCE" pour choisir parmi les sources RVB, Composant, S-Vidéo, Composite, PÉRITEL, HDTV et HDMI™.

TEMP

SOURCE

Schéma de Disposition de la Télécommande

Rétroéclairage

19 21

23 25 27 29 31

3 5 6 8

20 22 24

26 28 30

Français

# Icône Fonction Description

1 Emetteur

3 POWER Référez-vous à la section « Mise sous/hors tension du

3 HIDE Arrête momentanément la vidéo. Appuyez sur « HIDE »

4 FREEZE Fait une pause sur l’image affichée sur l’écran. 5 ASPECT RATIO Pour choisir le rapport d'aspect souhaité (Auto/4:3/16:9/

6 SOURCE Appuyez sur "SOURCE" pour choisir parmi les sources RVB,

7 RESYNC Synchronise automatiquement le projecteur sur la source

8 ZOOM Permet de faire un zoom avant ou arrière sur l’image du

9 BACK Appuyez sur "BACK" pour reculer d’un coup dans le menu.

infrarouge

Envoie des signaux au projecteur.

Projecteur ».

pour cacher l'image, appuyez de nouveau pour restaurer l'affichage de l'image.

Boîte aux lettres)

Composant, S-Vidéo, Composite, PÉRITEL, HDTV et HDMI™.

d'entrée.

projecteur.

Français

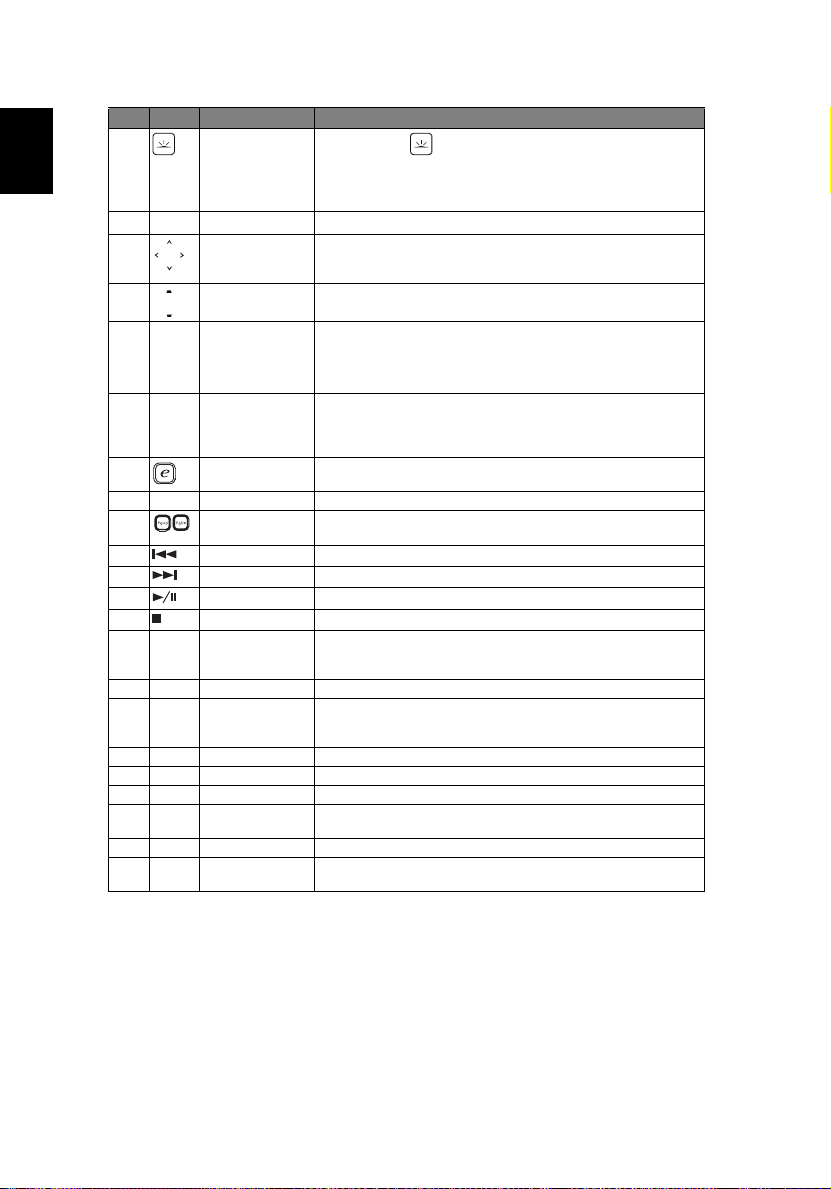

# Icône Fonction Description

10 Rétroéclairage

Appuyez sur " " pour déclencher le mode rétroéclairage

• S'allume pendant 3 secondes, puis disparaît en cas

d'absence d'intervention.

• S'allume en cas d'intervention, pendant 3 secondes.

11 12 Quatre boutons

13 TRAPEZE Règle l’image pour compenser la distorsion d'image

14 MENU

Enter Appuyez sur "ENTER" pour lire un fichier multimédia.

de sélection directionnelles

Utilisez les boutons haut, bas, gauche et droite pour choisir des éléments ou effectuer des réglages pour votre sélection.

provoquée par l'inclinaison du projecteur (± 15 degrés).

• Appuyez sur «MENU» pour ouvrir le menu

d’affichage à l’écran (OSD), retourner à l’étape précédente du menu OSD ou fermer le menu OSD.

• Confirmez votre sélection d’un élément.

15 Cliquez avec le

16 Touche

17 VOLUME Aucune fonction. 18 PAGE Aucune fonction.

19 Préc. Aucune fonction. 20 Suivant Aucune fonction. 21 Lecture/Pause Aucune fonction. 22 Arrêt Aucune fonction. 23 VGA Appuyez sur « VGA » pour changer la source sur VGA. Ce

24 S-VIDEO Permet de choisir la source S-vidéo. 25 COMPONENT Presser "COMPONENT" passera la source sur Vidéo

26 VIDEO Permet de choisir la source VIDÉO COMPOSITE. 27 SD/USB A Aucune fonction. 28 USB B Aucune fonction. 29 HDMI™/DVI Appuyez sur "HDMI™/DVI" pour modifier la source en

30 LAN/WiFi Aucune fonction. 31 Pavé numérique

bouton de gauche/droite de la SOURIS

Empowering

0~9

Aucune fonction.

Fonctions exclusives d’Acer : eView, eTimer, ePower Management.

connecteur est compatible RVB Analogique, YPbPr (480p/ 576p/720p/1080i), YCbCr (480i/576i) et RVBsync.

Composant. Cette connexion est compatible YPbPr (480p/ 576p/720p/1080i) et YCbCr (480i/576i).

HDMI™/DVI.

Appuyez sur "0~9" pour saisir un mot de passe dans le menu "Sécurité".

Guide de mise en route

Branchement du projecteur

Lecteur de DVD

DVI-D

HDMI

DVI-D

D-Sub

USB

HDMI

RBG

HDTV adapter

# Description # Description

1 Cordon d’alimentation 7 Câble de composant 3 RCA 2 Câble USB 8 Câble S-Vidéo 3 Câble HDMI 9 Câble Vidéo composite 4 Câble DVI 10 Câble RS232 5 Câble VGA 11

Adaptateur VGA vers Composant/

HDTV

D-Sub

Lecteur de DVD, Boîtier décodeur, Récepteur de TVHD

Sortie vidéo

RBG

Câble 12V CC

Sortie S-Vidéo

Français

RS232

Note :

Pour vous assurer que le projecteur fonctionne correctement avec votre ordinateur, assurez-vous que la fréquence du mode d’affichage est compatible avec le projecteur.

Mise sous/hors tension du projecteur

Français

Mise sous tension du projecteur

1 Retirez le couvercle de l’objectif (Illustration NO1) 2 Assurez-vous que le cordon d'alimentation et le câble de signal sont

correctement connectés. Le voyant DEL d’alimentation clignotera en rouge.

3 Allumez le projecteur en appuyant sur le bouton « Marche/Arrêt » sur le

panneau de contrôle et le voyant DEL d’alimentation s'allumera en bleu. (Illustration NO 2)

4 Allumez votre source (ordinateur de bureau, ordinateur portable, lecteur

vidéo etc.). Le projecteur détectera automatiquement la source.

• Si l’écran affiche les icônes « Verrouillage » et « Source », cela signifie que le projecteur est verrouillé pour un type de source prédéfini et qu’aucun signal d’entrée de tel type n’est détecté.

• Si l'écran affiche « Pas de signal », veuillez vous assurer que les câbles de signal sont correctement connectés.

• Si vous connectez plusieurs sources en même temps, utilisez le bouton « Source » sur le panneau de contrôle ou utilisez la touche de source directe sur la télécommande pour passer de l'une à l'autre.

Bouton d’alimentation

SOURCE

TEMP

RESYNC

LAMP

ZOOM

Couvercle de l’objectif

Eteindre le projecteur

1 Pour éteindre le projecteur, appuyez sur le bouton Marche/Arrêt. Ce

message apparaîtra : «Veuillez presser â nouveau le bouton marche/arrêt pour terminer le processus de fermeture.» Appuyez à nouveau sur le bouton Marche/Arrêt.

2 L’indicateur DEL d’alimentation deviendra ROUGE et clignotera

rapidement lorsque le projecteur est en train de s’éteindre, et les ventilateurs continueront à fonctionner pendant environ 2 minutes pour refroidir correctement le système.

3 Tant que le cordon d’alimentation es branché, vous pouvez appuyer sur le

bouton Marche/Arrêt pour rallumer immédiatement le projecteur n’importe quand pendant les 2 minutes d'arrêt du projecteur.

4 Une fois que le système a fini de se refroidir, l’indicateur DEL

d’alimentation arrêtera de clignoter et restera allumé en ROUGE pour indiquer le mode de veille.

5 Il est maintenant sûr de débrancher le cordon d’alimentation.

Indicateurs d'avertissement :

• «Surchauffe Project. La lampe va bientôt s'éteindre.» Ce message indique que le projecteur a surchauffé. La lampe va s’éteindre automatiquement, le projecteur va s’éteindre automatiquement, et l’indicateur DEL de la temp. s’allumera en rouge. Veuillez contacter votre revendeur régional ou le centre de service.

• «Panne ventilateur. La lampe va bientôt s'éteindre.» Ce message indique que le ventilateur du projecteur est en panne. La lampe va s’éteindre automatiquement, le projecteur va s’éteindre automatiquement, et l’indicateur DEL de la temp. clignotera. Veuillez contacter votre revendeur régional ou le centre de service.

Français

Note : Si le projecteur s’éteint automatiquement et si l’indicateur DEL de la lampe s’allume en rouge, veuillez contacter votre revendeur régional ou le centre de service.

Réglage de l'image projetée

Français

Réglage de la hauteur de l'image projetée

Le projecteur est équipé d’un pied réglable permettant d’ajuster la hauteur de l'image.

Monter/baisser l’image:

1 Soulevez l'image jusqu'à atteindre l'angle d'élévation souhaité (illustration

No 1), puis tirez le pied du support pour le mettre en position.

2 Utilisez la molette de réglage à bascule (Illustration No 2) pour affiner

l’angle d’affichage.

3 Utilisez la bague de commande du déplacement de l'objectif pour déplacer

l'image jusqu'à atteindre la position idéale. (référez-vous à page 17)

Pieds réglables

Molettes de réglage de l'inclinaison

59"

Comment optimiser la taille de l’image et la distance

Consultez le tableau ci-dessous pour connaître des tailles d’image optimales réalisables lorsque le projecteur est positionné à la distance désirée de l’écran. Par exemple : Si le projecteur est à 3 m de l’écran, les tailles d’image peuvent varier entre 59 pouces et 91 pouces pour obtenir une image de bonne qualité.

Note : Nous vous rappelons que, selon la figure illustrée ci-dessous, il est obligatoire d’obtenir un espace de hauteur de 147 cm lorsque le projecteur est situé à une distance de 3m.

’

éc

59"

91"

Hauteur : 96cm

Hauteur : 147cm Du bas en haut de l’image

Français

3m Distance désirée

Figure : Distance fixe avec différents zooms et tailles d’écran.

Français

Taille de l’écran

Distance

désirée

(m)

Diagonal

<A>

(pouce)

<B>

1,5 30 66 x 37 48 45 100 x 56 73

2 40 88 x 49 64 60 134 x 75 98

2,5 50 110 x 62 80 76 167 x 94 122

3 59 132 x 74 96 91 201 x 113 147

3,5 69 154 x 86 112 106 234 x 132 171

4 79 176 x 99 128 121 268 x 151 196

4.5 89 197 x 111 144 136 301 x 169 220

5 99 219 x 123 160 151 335 x 188 245

6 119 263 x 148 193 181 402 x 226 294

7 139 307 x 173 225 212 469 x 264 343

8 159 351 x 197 257 242 535 x 301 392

9 178 395 x 222 289 272 602 x 339 441

10 198 439 x 247 321 302 669 x 377 489

11 218 483 x 272 353 333 736 x 414 538

12 238 527 x 296 385 363 803 x 452 587

Rapport de zoom : 1,5x

(Zoom Min.) (Zoom Max.)

L (cm) x H (cm)

Dessus

Du bas en

haut de

l’image (cm)

<C>

Taille de l’écran

Diagonal

(pouce)

<B>

L (cm) x H (cm)

Dessus

Du bas en

haut de

l’image (cm)

<C>

Comment obtenir une taille d’image préférée en réglant la distance et le zoom

’

Hauteur

Du bas en haut de l’image

1,7 m

2,5 m

Distance désirée

Français

Le tableau ci-dessous explique la façon d’obtenir une taille d’image désirée en réglant soit la position soit la bague de réglage du zoom. Par exemple : Pour obtenir une taille d’image de 50 pouces, réglez le projecteur sur une distance de 1,7 m à 2,5 m de l’écran et réglez le niveau du zoom en fonction.

Français

Taille de l’écran Distance (m)

Diagonal

(pouce)

<A>

100 221 X 125 3,3 5,0 162

120 266 X 149 4,0 6,1 194

150 332 X 187 5,0 7,6 243

180 398 X 224 6,0 9,1 291

200 443 X 249 6,6 10,1 324

250 553 X 311 8,3 12,6 405

300 664 X 374 9,9 486

Rapport de zoom : 1,5x

L (cm) x H (cm)

30 66 X 37 1,0 1,5 49

40 89 X 50 1,3 2,0 65

50 111 X 62 1,7 2,5 81

60 133 X 75 2,0 3,0 97

70 155 X 87 2,3 3,5 113

80 177 X 100 2,6 4,0 130

90 199 X 112 3,0 4,5 146

Zoom Max.

<B>

Zoom Min.

<C>

Haut (cm)

Du bas en haut de

l’image

<D>

Comment obtenir une meilleure position de l'image en ajustant le déplacement de l'objectif

Le projecteur est équipé d'un dispositif de déplacement de l'objectif permettant d'ajuster la position de l'image projetée, vers la droite et la gauche ou vers le haut et le bas, sans déplacer physiquement le projecteur.

Bague de déplacement vertical de l'objectif

Bague de déplacement horizontal de l'objectif

Remarque : Les chiffres indiqués dans cette section sont donnés comme référence, ce ne sont pas des valeurs approximatives. Les chiffres entre unités peuvent être différents, en raison de la tolérance lors du montage.

Français

de l

Côté droit

Réglage de la position horizontale ou verticale de l'image

La hauteur de l'image verticale peut être ajustée entre 5% et 30% de la hauteur de l'image. (Le décalage vertical minimum de l'image est fixé à 5% de la hauteur de l'image, au-dessus du centre de l'objectif.) Lorsque l'objectif est en position centrale, la position horizontale de l'image peut être réglée vers la gauche ou la droite jusqu'à un maximum de 15% de la largeur de l'image.

Écran

25%

100% (H)

Hauteur de l'écran

25%

Distance (L)

Déplacement maximal

Côté gauche (15% de la largeur)

Largeur (100% de la largeur)

'écran

ZOOM

LAMP

(15% de la largeur)

TEMP

SOURCE

RESYNC

Remarque : Le déplacement maximal du réglage vertical (horizontal) de l'image peut être limité par la position horizontale (verticale) de l'image. Référez-vous au schéma ci-dessous.

130%(V), 0%(H)

Français

V x 25%

écalage max V x 30%

Décalage min = V x 5%

-15%(H)

H x 15%

-7,5%(H)

H x 5%

117,5%(V)

105%(V)

7,5%(H)

15%(H)

H x 15%

H x 5%

ZOOM

LAMP

TEMP

SOURCE

RESYNC

Commandes Utilisateur

Français

Menu d’installation

Le menu d’installation offre un affichage à l’écran (OSD) pour l’installation et la maintenance du projecteur. Utilisez l’OSD seulement lorsque le message « Aucun signal d’entrée » s’affiche sur l’écran.

Les options du menu permettent de régler et d'ajuster des paramètres comme la taille de l'écran, la distance, la mise au point, la correction de trapèze, etc.

1 Allumez le projecteur en appuyant sur le bouton « Marche/Arrêt » du

panneau de contrôle.

2 Appuyez sur le bouton menu du panneau de contrôle pour ouvrir l’OSD

d’installation et de maintenance du projecteur.

3 Le motif en arrière plan est un guide pour vous aider à ajuster les réglages

de calibrage et d’alignement, comme la taille de l’écran et la distance, la mise au point, etc.

4 Le menu d’installation contient les options suivantes :

•Méthode de projection

•Position du menu

•Réglages du trapèze

•Réglages de la langue

•Fonction Réinitialiser avec les réglages par défaut

Utilisez les flèches haut et bas pour sélectionner une option et les flèches gauche et droite pour changer le réglage de l'option, et la flèche droite pour ouvrir un sous-menu pour plus de réglages. Les nouveaux réglages seront automatiquement enregistrés lorsque vous fermez le menu.

5 Appuyez sur le bouton du menu n’importe quand pour fermer le menu et

retourner à l’écran de bienvenu d’Acer.

Acer Empowering Technology

Touche Empowering

Acer eView Management

Acer eTimer Management

La touche Empowering Acer fournit trois fonctions exclusives d’Acer, qui sont « Acer eView Management », « Acer eTimer Management » et « Acer ePower Management ». Appuyez sur la

touche « » pendant plus d’une seconde pour ouvrir le menu principal OSD et modifier ses fonctions.

Appuyez sur « » pour ouvrir le sousmenu « Acer eView Management ».

« Acer eView Management » concerne la sélection du mode d’affichage. Veuillez vous référer à la section Menus OSD (Affichage à l’écran) pour plus de détails.

La fonction «3D», Inverser sync 3D» et «Mode 2D à 3D» permettent d’accéder rapidement aux fonctions 3D.

Appuyez sur « » pour ouvrir le sousmenu « Acer eTimer Management ». « Acer eTimer Management » dispose de la fonction de rappel permettant de contrôler la durée de présentation. Veuillez vous référer à la section Menus OSD (Affichage à l’écran) pour plus de détails.

Français

Acer ePower Management

Appuyez sur « » pour lancer « Acer ePower Management ». « Acer ePower Management » offre à l’utilisateur un raccourci pour économiser la durée de vie de la lampe et du projecteur. Veuillez vous référer à la section Menus OSD (Affichage à l’écran) pour plus de détails.

Français

Menus OSD (Affichage à l’écran)

Le projecteur possède des menus d'affichage à l'écran dans différentes langues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres.

Utilisation du menu OSD

• Pour ouvrir le menu OSD, appuyez sur « Menu » sur la télécommande ou le

panneau de contrôle.

• Lorsque l'OSD apparaît, utilisez les touches pour sélectionner un

élément dans le menu principal. Une fois que vous avez sélectionné l'item désiré dans le menu principal, appuyez sur pour accéder au sous-menu

et effectuer les réglages de la fonction.

• Utilisez les touches pour sélectionner l’élément désiré et changez

le réglage avec les touches .

• Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme

décrit ci-dessus.

• Appuyez sur « MENU » sur la télécommande ou le panneau de contrôle,

l'écran retournera au menu principal.

• Pour quitter l’OSD, appuyez une nouvelle fois sur " MENU " sur la

télécommande ou le panneau de contrôle. Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

Menu principal

Réglage

Sous-menu

Couleur

Mode Affichage

Couleur Du mur

Luminosité

Contraste

Temp. Couleur

Degamma

AcuMotion

Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d'images.

• Lumineux : Pour optimiser la luminosité.

• Présentation : pour les présentations avec plus de luminosité.

• Standard : Pour un environnement commun.

• Film : Pour une lecture plus lumineuse des films/vidéos/

photos.

• Cinéma sombre : Pour un contenu vidéo sombre.

• Jeux : Pour les jeux.

• Sports : Pour les images de sport.

• Utilis : Pour enregistrer les réglages de l’utilisateur.

Utilisez cette fonction pour choisir une couleur appropriée pour le mur. Il y a plusieurs choix, y compris blanc, jaune clair, bleu clair, rose et vert foncé. Ceci permet de corriger la déviation des couleurs due à la couleur du mur, pour un ton d’image plus précis.

Règle la luminosité de l'image.

• Appuyez sur pour assombrir l'image.

• Appuyez sur pour éclaircir l'image.

Le réglage « Contraste » permet de contrôler la différence entre les zones les plus claires et les plus sombres de l'image. Le réglage du contraste modifie la quantité de noir et de blanc dans l'image.

• Appuyez sur pour baisser le contraste.

• Appuyez sur pour augmenter le contraste.

Permet de régler la température de couleur. A une température des couleurs plus élevée, l'écran apparaît plus froid; à une température des couleurs plus basse, l'écran apparaît plus chaud.

Influence la représentation des scènes sombres. Avec une valeur gamma supérieure, une scène sombre paraîtra plus claire.

Activez AcuMotion pour une image plus fluide lorsque vous visionnez une vidéo.

Français

Avancé

Gestion couleur

Saturation

Réduction du bruit Ajuste la réduction du bruit du signal. «0» indique que la réduction du bruit est désactivée, « >0» augmente la réduction du bruit.

Netteté Règle la netteté de l'image.

• Appuyez sur pour baisser la netteté.

• Appuyez sur pour augmenter la netteté.

Couleur brillante Produit un spectre de couleur à l’écran augmenté qui offre une saturation de couleur améliorée pour des images brillantes et vivantes. Ce mode est réglé sur « Activé » par défaut.

Noir dynamique Cette fonction permet au projecteur d’optimiser automatiquement l’affichage des parties noires pour les afficher avec des détails incroyables

Rouge Règle la couleur rouge.

Vert Règle la couleur verte.

Bleu Règle la couleur bleue.

Couleur C Règle la couleur cyan.

Couleur Y Règle la couleur magenta.

Couleur M Règle la couleur jaune.

Couleur peau Règle la couleur de la peau.

Plage chromatique HDMI Ajuste la plage des couleurs de l'image HDMI pour corriger les erreurs d'affichage des couleurs.

• Auto : Ajuste automatiquement en utilisant les informations

du lecteur.

• Plage limitée : Ajuste l'image reçu avec des données de

couleurs limitées.

• Plage complète : Ajuste l'image reçu avec la plage complète

des données de couleurs.

Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.

• Appuyez sur pour diminuer la quantité de couleurs sur

l'image.

• Appuyez sur pour augmenter la quantité de couleurs sur

l'image.

Teinte


Règle la balance des couleurs du rouge et du vert.

• Appuyez sur pour diminuer la quantité du vert sur

l'image.

• Appuyez sur pour augmenter la quantité du rouge sur

l'image.

Note : Les fonctions «Saturation», «Teinte» et «Réduction du bruit» ne sont pas disponibles dans le mode Ordinateur et le mode DVI. Note : La fonction «Gamme de couleurs HDMI» n'est prise en charge qu'en mode HDMI. Note : La fonction AcuMotion peut ne pas fonctionner avec dans certains cas: Lorsque la fonction 3D est activée et que la vitesse d’image n’est pas HDMI 1.4a 1080@24P paquet d’image et synchro 3D HQFS Note : Le réglage «Haut» dans Noir dynamique peut causer à la luminosité de clignoter lors de l’affichage de contenus vidéo dynamiques à haute luminosité.

Français

Projection Bureau Avant

• Le paramètre d'usine par défaut.

Avant Plafond

• Quand vous sélectionnez cette fonction, le projecteur retourne

l'image pour une projection depuis le plafond.

Bureau Arrière

• Lorsque vous sélectionnez cette fonction, le projecteur renverse

l'image de manière à ce que vous puissiez projeter depuis l'arrière d'un écran translucide.

Français

Plafond Arrière

• Quand vous sélectionnez cette fonction, le projecteur renverse

l'image et la retourne. Vous pouvez projeter depuis l'arrière vers un écran translucide avec une projection depuis le plafond.

Rapport d’Aspect

Utilisez cette fonction pour choisir le format d'image souhaité.

• Auto : Conserve le rapport largeur-hauteur original de l'image et

maximise l'image pour qu'elle s'adapte aux pixels horizontaux ou verticaux initiaux.

• 4:3: L’image sera mise à l’échelle pour s’adapter à l’écran et

• 16:9: L’image sera mise à l’échelle pour s’adapter à la largeur de

s’affichera au format 4:3.

l’écran et à la hauteur réglée pour afficher l’image au format 16:9.

• L Box : Conserve le rapport d’aspect du signal d’origine et

applique un zoom avant de 1,333 fois.

Trapèze Règle la distorsion de l'image provoquée par l'inclinaison de la

projection. (±15 degrés)

Position H. (Position Horizontale)

Position V. (Position Verticale)

Fréquence « Fréquence » permet de modifier le taux de rafraîchissement du

Suivi Synchronise la fréquence du signal du projecteur avec la carte

Infos de balayage HDMI

• Pressez pour déplacer l'image vers la gauche.

• Appuyez sur pour déplacer l'image vers la droite.

• Pressez pour déplacer l'image vers le bas.

• Appuyez sur pour déplacer l'image vers le haut.

projecteur pour qu’il corresponde à la fréquence de la carte graphique de votre ordinateur. Si vous constatez une barre verticale vacillante dans l’image projetée, utilisez cette fonction pour effectuer les réglages nécessaires.

graphique. Si l'image est instable ou vacillante, utilisez cette fonction pour corriger le problème.

Permet de régler le rapport de balayage de l'image HDMI à l'écran.

• Auto : Réglez automatiquement à partir des informations

fournies par le lecteur.

• Sous-balayage : Ne permet aucun surbalayage sur l'image HDMI.

• Surbalayage : Permet de conserver le surbalayage sur l'image

HDMI.

2D à 3D 2D à 3D

Lun.3D Sélectionnez «Marche» pour activer la fonction 3D DLP.

Format3D Ajustez le format 3D pour afficher correctement le contenu 3D. Inverser sync 3D Si vous voyez une image masquée ou superposée lorsque vous portez

Message avertissement 3D

Supporte la plupart des contenus en 2D. Sélectionnez «Marche» pour activer la fonction 2D à 3D supportée par la technologie DLP 3D. Veuillez utiliser des lunettes 3D DLP pour des meilleures performances.

Mode Choisissez le mode «Photo», «Film», «Jump-out» et «Utilisateur» comme réglage 3D préféré.

Convergence Choisissez le type d’effet convergence, «Intérieur», «Centre» ou «Extérieur» comme réglage 3D préféré dans le mode «Utilisateur».

Profondeur Choisissez le type d’effet de profondeur, «Faible», «Moyen» ou «Fort» comme réglage 3D préféré dans le mode «Utilisateur».

• Marche: Sélectionnez cet élément lorsque vous utilisez des lunettes 3D DLP, une carte graphique avec tampon quad (NVIDIA/ ATI…) et un fichier au format HQFS ou un DVD avec le lecteur logiciel correspondant.

• Arrêt: Désactive le mode 3D.

des lunettes 3D DLP, vous pouvez utiliser la fonction "Inversion" pour obtenir la meilleure séquence d’image gauche/droite pour voir une image correctement (pour 3D LDP).

Choisissez « Oui » pour afficher le message d’avertissement 3D.

Français

Note: Les fonctions « Position H. », « Position V. », « Fréquence » et « Suivi » ne sont pas disponibles en mode HDMI, DVI ou Vidéo. Note: La fonction «Info sur la recherche HDMI» n'est prise en charge qu'en mode HDMI. Note: Les fonctions «Profondeur» et «Convergence» sont seulement supportées dans le mode Utilisateur. Note: La fonction «Format 3D» n'est pas supportée dans le mode Ordinateur ou Vidéo. Note: Le "Format 3D" n’est pas pris en charge en mode Ordinateur ni en mode Vidéo. Note: Les réglages du programme d’application 3D de la carte graphique doivent être corrects pour un bon affichage 3D. Note: Les lecteurs SW, tels que Stereoscopic Player et DDD TriDef Media Player, peuvent supporter les fichiers au format 3D. Vous pouvez télécharger ces trois lecteurs depuis la page Web suivante.

- Stereoscopic Player (essai) : http://www.3dtv.at/Downloads/Index_en.aspx

- DDD TriDef Media Player (essai) : http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html Note: "Inverser sync 3D" est seulement disponible lorsque 3D est activé. Note: Un écran rappel s’affiche si le mode 3D est encore activé lorsque le projecteur est mis sous tension. Effectuez les réglages nécessaires selon vos

Français

Gestion

besoins. Note: Menu simplifié sous certaines conditions 3D spécifiques.

Note: Il prendra plus longtemps, et quelques écrans inutiles peuvent apparaître lorsque vous changez entre le mode 2D, le mode 3D et le mode 2D à 3D. Note: La vitesse de navigation sera plus lente lorsque vous naviguez le menu 3D simplifié sous certaines conditions 3D spécifiques.

Mode ECO

Haute Altitude Choisissez « Marche » pour activer le mode Haute altitude. Fait

Mode d'arrêt

Choisissez « Marche » pour baisser la lampe du projecteur et diminuer la consommation électrique, prolonger la durée de vie de la lampe et réduire le bruit. Choisissez « Arrêt » pour revenir au mode normal.

fonctionner les ventilateurs à pleine vitesse et en continu de façon à refroidir de façon adéquate le projecteur.

• Standard: arrête le projecteur de façon adéquate après son

refroidissement par ventilateur.

• Continuer instant.: redémarre le système lorsque le bouton

d'alimentation est actionné dans les 2 minutes.

Arrêt auto Le projecteur s’éteindra automatiquement lorsque aucune entrée

Heure Lampe Affiche la durée de fonctionnement écoulée (en heures) de la

Lampe Rappel Activez cette fonction pour afficher un rappel qui vous demandera

Réinit de lampe

de signal n’est détectée après le délai prédéfini. (en minutes)

lampe.

de changer la lampe 30 heures avant la fin de sa durée de vie estimée.

Appuyez sur le bouton et choisissez « Oui » pour réinitialiser le compteur des heures d'utilisation de la lampe à 0 heure.

Réglages

Emplac Menu Choisissez la position du menu sur l'écran d'affichage. Sous-titrage

Sécurité Sécurité

Choisissez un mode de sous-titrage préféré entre CC1, CC2, CC3 et CC4 (CC1 affiche les sous-titres dans la langue par défaut de votre pays). Choisissez « Arrêt » pour éteindre la fonction de sous-titrage. Cette fonction n’est disponible que lorsqu’un signal d'entrée vidéo composite ou S-Vidéo a été sélectionné et que le format du système est NTSC. <Note> Réglez le rapport d'affichage sur 4:3. Cette fonction ne marchera pas si le rapport d'affichage est réglé sur « 16:9 » ou sur « Auto ».

Ce projecteur dispose d’une fonction de sécurité pratique permettant à l'administrateur de gérer l'utilisation du projecteur.

Appuyez sur pour modifier le réglage « Sécurité ». Si la fonction de la sécurité est activée, vous devez saisir le « Mot de

passe Admin » avant d’effectuer le réglage de la sécurité.

• Sélectionnez « Marche » pour activer la fonction de la

sécurité. L’utilisateur doit saisir un mot de passe pour utiliser le projecteur. Veuillez vous référer à la section « Mot de passe utilisateur » pour les détails.

• Si vous avez choisi « Arrêt », vous pourrez allumer le

projecteur sans utiliser un mot de passe.

Français

Note : Pour les modèles 1080P, nous vous conseillons de régler la résolution de votre ordinateur sur 1920 x 1080 avant d’utiliser cette fonction afin de pouvoir obtenir une image de meilleure qualité.

Français

VGA OUT (Veille)

Écran auto

Arrêt(Minutes) Une fois la « Sécurité » réglée sur « Marche », l’administrateur peut

régler la fonction de délai.

• Appuyez sur ou pour choisir l’intervalle du délai.

• La plage va de 10 minutes à 990 minutes.

• Lorsque le temps s’est écoulé, le projecteur demandera à

l’utilisateur de saisir le mot de passe une nouvelle fois.

• Le réglage d’usine par défaut du paramètre « Arrêt(Minutes)

» est « Arrêt ».

• Une fois la fonction sécurité activée, le projecteur exigera de

l’utilisateur la saisie du mot de passe lors de sa mise en marche. Le « Mot de passe utilisateur » et « Mot de passe admin » sont tous les deux acceptables pour cette boîte de dialogue.

Mot de passe utilisateur

• Appuyez sur pour créer ou modifier le « Mot de passe

utilisateur ».

• Utilisez les boutons numériques de la télécommande pour

définir votre mot de passe, puis appuyez sur la touche « MENU » pour confirmer votre sélection.

• Appuyez sur pour supprimer un caractère inutile.

• Saisissez votre mot de passe à l’affichage du message

« Confirmer mot de passe ».

• La longueur du mot de passe est limitée entre 4 et 8

caractères.

• Si vous sélectionnez « Demander le mot de passe seulement

après avoir branché le cordon d'alimentation », le projecteur vous demandera de saisir le mot de passe chaque fois que le cordon d'alimentation est connecté.

• Si vous avez sélectionné l'option « Toujours demander le mot

de passe pendant que le projecteur s'allume », vous devez saisir le mot de passe chaque fois que vous allumez le projecteur.

Mot de passe Admin Le « Mot de passe admin » peut être utilisé à la fois dans les deux

boîtes de dialogue « Entrer le mot de passe de l'administrateur » et « Entrer le mot de passe ».

• Pressez pour modifier le « Mot de passe admin ».

• Le réglage d’usine par défaut du « Mot de passe admin » est «

1234 ».

Si vous oubliez votre mot de passe administrateur, effectuez les étapes suivantes pour le retrouver :

• Un « Mot de Passe Universel » exclusif de 6 chiffres est

imprimé sur la Carte de Sécurité (veuillez vous référer aux accessoires dans le paquet). Ce mot de passe exclusif est un numéro qui est toujours accepté par le projecteur peu importe que ce soit le Mot de Passe Administrateur.

• En cas de perte de la carte de sécurité et du numéro, veuillez

contacter un centre de dépannage Acer.

• « Arrét » par défaut. Choisissez « Marche » pour activer la

connexion SORTIE VGA.

• « Marche » par défaut, le déplacement vers le bas/haut de

l'écran électronique va dépendre de la mise sous/hors tension du projecteur.

Réinitialiser

PIP

• Appuyez sur le bouton après avoir choisi « Oui » pour

réinitialiser les paramètres dans tous les menus aux valeurs d'usine par défaut.

• Choisissez « Marche » pour voir les deux écrans en même

temps.

• Choisissez « Arrêt » pour désactiver cette fonction.

Source PIP

Emplac PIP Choisissez l’emplacement du signal secondaire du PIP sur l’écran

Taille PIP Choisissez la taille du signal secondaire du PIP sur l’écran

Note : Lorsque la fonction PIP est activée, les fonctions zoom et trapèze ne sont pas disponibles. Note : Les fonctions «PIP», «Source PIP», «Emplac PIP» et «Taille PIP» ne sont supportées que dans le mode HDMI ou DVI.

Appuyez sur et pour choisir la source vidéo secondaire : Signal Composite, S-Vidéo ou Composant.

d’affichage.

Minuteur

Français

Emplacement minuteur

Démarrer le minuteur

Durée du minuteur

Affichage de l'horloge

• Choisissez l'emplacement d’affichage du minuteur sur

l'écran.

• Appuyez sur pour démarrer ou arrêter le minuteur.

• Appuyez sur ou pour régler la durée du minuteur.

Français

Langue

Langue Choisissez la langue du menu OSD. Utilisez les touches

ou pour sélectionner votre langue OSD préférée.

• Appuyez sur pour confirmer votre choix.

Annexes

Guide de dépannage

Si vous rencontrez des problèmes avec votre projecteur Acer, référez-vous au guide de dépannage suivant. Si des problèmes persistent, contactez votre revendeur local ou le centre de service.

Problèmes d’image et solutions

# Problème Solution

1 Aucune image

n'apparaît à l'écran

2 Image affichée

partiellement, en défilement ou incorrecte (Pour PC (Windows 2000/XP/ Vista/Windows 7))

• Effectuez la connexion comme décrit dans la section «

Mise en route ».

• Assurez-vous qu’aucune des broches du connecteur

n’est tordue ou cassée.

• Vérifiez si la lampe du projecteur a été correctement

installée. Veuillez vous référer à la section « Remplacement de la lampe ».

• Assurez-vous d'avoir retiré le protège-objectif et que

le projecteur est sous tension.

•

Appuyez sur « RESYNC » sur la télécommande ou le panneau de contrôle.

• Pour une image affichée incorrectement :

• Allez dans « Mon ordinateur », ouvrez le «

Panneau de configuration » puis double-cliquez sur l'icône « Affichage ».

• Sélectionnez l'onglet « Réglages ».

• Vérifiez que le réglage de la résolution de votre

écran est inférieur ou égal à UXGA (1600 x 1200).

• Cliquez sur le bouton « Propriétés avancées ».

Si le problème persiste, changez l’affichage du moniteur utilisé actuellement et suivez les étapes ci-dessous :

• Vérifiez que le réglage de la résolution est

inférieur ou égal à UXGA (1600 x 1200).

• Cliquez sur le bouton « Changer » sous l'onglet «

Moniteur ».

• Cliquez sur « Afficher tous les périphériques ».

Ensuite sélectionnez « Types de moniteur standard » sous la boîte SP puis choisissez le mode de résolution dont vous avez besoin sous « Modèles ».

• Vérifiez que le réglage de la résolution de l’écran

du moniteur est inférieur ou égal à UXGA (1600 x 1200).

Français

3 Image affichée

partiellement, en défilement ou incorrecte (pour les ordinateurs portables)

4 L'écran de

l'ordinateur portable n'affiche pas de présentation

5 L'image est instable

ou vacillante

6 L'image présente

une barre verticale vacillante

7 L'image est floue

8 L'image est étirée

lors de l'affichage d'un DVD au format « écran large »

• Appuyez sur « RESYNC » sur la télécommande ou le

panneau de contrôle.

• Pour une image affichée incorrectement :

• Suivez les étapes du point 2 (ci-dessus) pour

régler la résolution de votre ordinateur.

• Appuyez sur les touches de changement de la

sortie. Par exemple : [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5 ]

• Si vous avez des difficultés pour changer les

résolutions ou si votre moniteur se bloque, rallumez tous les appareils, y compris le projecteur.

• Si vous utilisez un ordinateur portable fonctionnant

sous

Windows® Microsoft : Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu'un second appareil d'affichage est utilisé. Chaque machine se réactive d'une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.

sous

Mac® Apple : Dans l’onglet « Préférences du système », ouvrez « Affichage » et réglez « Miroir Vidéo » sur « Activé ».

• Réglez le paramètre « Suivi » pour fixer le problème.

Référez-vous à la section « Image » pour plus d’informations.

• Changez les réglages de la profondeur des couleurs de

l’affichage sur votre ordinateur.

• Vérifiez et reconfigurez le mode d'affichage de votre

carte graphique pour la rendre compatible avec le projecteur

• Assurez-vous d'avoir retiré le protège-objectif.

• Réglez la bague de réglage de la focale sur l'objectif

du projecteur.

• Assurez-vous que l’écran de projection se trouve à

l’intérieur de la distance requise, entre 3,3 et 32,6 pieds (1,0 et 10,0 mètres) du projecteur. Référez-vous à la section « Comment obtenir une taille d’image préférée en réglant la distance et le zoom » pour plus d’informations.

Lorsque vous regardez un DVD d’encodage anamorphosé ou au format 16:9, vous devez régler les paramètres suivants :

• Si vous regardez un DVD au format 4:3, veuillez

changer le format pour 4:3 dans l'OSD du projecteur.

• Si l'image est toujours étirée, vous devez également

régler le rapport d'aspect. Réglez le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.

• Si vous regardez un DVD au format Letterbox(LBX),

veuillez changer le format pour LBX dans l'OSD du projecteur.

9 L'image est trop

petite ou trop large

• Réglez la bague de réglage du zoom sur le dessus du

projecteur.

• Rapprochez ou éloignez le projecteur de l'écran.

• Appuyez sur le bouton « MENU » de la télécommande

ou du panneau de contrôle. Allez dans le « Image --> Rapport d’aspect » et essayez avec des différents réglages.

10 Les bords de l'image

sont inclinés

• Si possible, repositionnez le projecteur de manière à ce

qu'il soit centré par rapport à l'écran.

• Appuyez sur le bouton « Trapèze / » du panneau

de contrôle ou de la télécommande jusqu’à ce que les côtés soient verticaux.

• Appuyez sur « Trapèze » sur l'OSD jusqu'à ce que les

côtés soient verticaux.

11 L'image est à

l’envers

• Sélectionnez « Image --> Projection » dans l'OSD et

réglez la direction de projection.

Problèmes avec le projecteur

# Condition Solution

1 Le projecteur arrête de

répondre aux commandes.

2 La lampe grille ou émet un

claquement

Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 30 secondes avant de reconnecter l'alimentation.

Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe".

Français

Messages OSD

Français

# Condition Rappel de lampe

1 Message Panne ventilateur – le ventilateur du système ne fonctionne

pas.

Surchauffe project – le projecteur a dépassé sa température de fonctionnement recommandée et doit refroidir avant d’être réutilisé. Veuillez également vérifier que les filtres à poussière soient installés. Si le filtre à poussière est bouché, veuillez le nettoyer. Veuillez consulter « Nettoyage et remplacement du filtre à poussière » pour plus de détails.

Remplacement de la lampe – la lampe a presque atteint sa durée de vie limite. Préparez-vous à la changer bientôt.

Tableau de définition des voyants DELs & des alarmes

Messages des DELs

Message

Veille (cordon d'alimentation branché)

Bouton Marche/Arrêt sur Marche (ON)

Nouvelle tentative de la lampe

Mise hors tension (refroidissement)

Mise hors tension (refroidissement terminé)

Erreur (panne thermique)

DEL de la

Lampe

Rouge Rouge Rouge Bleu

-- -- V --

-- -- -- V

-- -- -- Clignote

-- -- Clignotem

-- -- V --

-- V -- V

DEL de la

température

DEL d'alimentation

ent rapide

ment

rapide

Français

Erreur (échec de verrouillage du ventilateur)

Erreur (panne de la lampe)

Erreur (panne de la roue de couleur)

-- Clignotement

V----V

Clignoteme

nt rapide

rapide

-- -- V

-- V

Français

Remplacement et nettoyage des filtres à poussière

Remplacement des filtres à poussière (Illustration #1) 1 Mettez le projecteur hors tension puis débranchez le cordon d'alimentation.

2 Retirez le coin (Illustration #X) 3 Retirez le filtre à poussière (Illustration #Y) 4 Nettoyez ou remplacez le filtre à poussière. 5 Pour remettre les filtres à poussière en place, suivez les étapes

susmentionnées à l'envers.

6 Lorsque les filtres à poussière sont mis en place, paramétrez le système en

mode Altitude élevée. (Réglages : Menu -> Gestion -> Altitude élevée -> Activer)

Note: Lorsque les filtres à poussière sont installés, assurez-vous que le système soit bien en mode Altitude élevée.

TEMP

SOURCE

LAMP

RESYNC





(Illustration #1)

Nettoyage des filtres a poussiere Nettoyez les filtres à poussière toutes les 1000 heures d’utilisation. S’ils ne sont

pas nettoyés périodiquement, ils se boucheront, et empêcheront une ventilation correcte. Cela peut provoquer une surchauffe et endommager l’appareil.(Nous recommandons un nettoyage toutes les 1 000 heures. La fréquence du nettoyage dépend cependant de l'environnement d'utilisation de l'appareil)

Conformez-vous aux étapes suivantes pour le nettoyage : 1 Utilisez pour nettoyer les filtres à poussière un petit aspirateur conçu pour

les ordinateurs et les autres appareils de bureau. Il est également possible de le nettoyer à l'eau. (Illustration #2)

2 Si la salete resiste ou si le filtre est casse, veuillez contacter votre revendeur

local ou votre centre de reparation afin d’obtenir un nouveau filtre.

(Illustration #2)

Remplacement de la lampe

Utilisez un tournevis pour retirer la(es) vis du couvercle puis retirez la lampe. Le projecteur détectera automatiquement la durée de vie de la lampe. Vous

verrez le message d’avertissement suivant "La lampe approche sa fin de durée d'utilisation en mode pleine puissance. Remplacement suggéré! !" Lorsque vous voyez ce message, changez la lampe dès que possible. Assurez-vous que le projecteur s’est refroidi pendant au moins 30 minutes avant de changer la lampe.

Avertissement: Le compartiment de la lampe est chaud ! Laissez-le se refroidir avant de changer la lampe.

LAMP

RESYNC

TEMP

SOURCE

Français

Pour changer la lampe 1 Mettez le projecteur hors tension en appuyant sur le bouton Marche/Arrêt. 2 Laissez le projecteur se refroidir pendant au moins 30 minutes.

3 Débranchez le cordon d'alimentation. 4 Cherchez le bouton "OPEN" (ouvrir) sur le côté du projecteur, poussez-le

pour ouvrir le couvercle. (Illustration No 1) 5 Ouvrez le couvercle. (Illustration No 2) 6 Retirez les deux vis qui fixe le module de la lampe (Illustration No 3). 7 Retirez le module de la lampe en forçant un peu. (Illustration No 4)

Pour remettre le module de la lampe en place, effectuez les étapes précédentes dans l'ordre inverse.

Avertissement: Pour réduire les risques de blessures corporelles, ne faites pas tomber le module de la lampe et ne touchez pas l'ampoule de la lampe. L’ampoule risque de se briser et de provoquer des blessures si elle tombe.

Français

Installation au plafond

Si vous souhaitez installer le projecteur avec une fixation au plafond, veuillez vous référer aux étapes ci-dessous:

1 Percez quatre trous dans une partie solide et structurellement saine du

plafond et fixez la base de monture.

49,9

8,4

Note : Les vis ne sont pas fournies. Veuillez vous équiper de vis adaptées au type de votre plafond.

130 mm

2 Fixez la tringle pour plafond à l’aide des vis à quatre cylindres adaptées.

Support pour fixation au plafond

Tringle courte

50 mm de longueur / 8 mm de diamètre -

Vis de Type A

- Fixer au plafond

Tringle longue

Tringle d’extension

Capuchon du long cylindre Clé hexagonale

- Pour serrer/desserrer

Vis de fixation

Tringle centrale

3 Utilisez un nombre de vis suffisant par rapport à la taille du projecteur

pour fixer le projecteur au support de la monture du plafond.

Petite rondelle

Grande rondelle

Support pour projecteur

supporte le projecteur et permet -

les réglages

Vis de Type B

Buse intermédiaire

- Permet la dissipation thermique

Note : Il est conseillé de garder un espace suffisant entre le support et le projecteur afin de permettre une bonne dissipation de la chaleur. Utilisez deux rondelles pour le support supplémentaire, en cas de nécessité.

4 Fixez le support du plafond à la tringle pour plafond.

Français

Vis de Type A

Longueur 50 mm /diamètre 8 mm

Capuchon du grand cylindre Clé hexagonale

- Pour serrer/desserrer

Vis de fixation

5 Réglez l’angle et le positionnement s’il le faut.

Français

Vis de fixation

Clé hexagonale

Vis de fixation

Note : Les types appropriés de vis et de rondelles pour chaque modèle sont listés dans le tableau ci-dessous. Les vis au diamètre

de 3 mm sont fournies dans le sachet des vis.

Modèles Vis de Type B Type de Rondelle

Diamètre (mm) Longueur (mm) Grand Petit

H9500BD/E250D/ HE-820J

320VV

SPÉC. DES VIS M3 x 20mm

140,00mm

82,52mm

Spécifications

Les spécifications données ci-dessous sont sujettes à modifications sans préavis. En ce qui concerne les spécifications finales, veuillez vous référer aux spécifications de vente annoncées par Acer.

Système de projection

Résolution

Compatibilité d’ordinateur

Compatibilité vidéo

Format d'image 4:3, 16:9 (natif), L.Box Couleurs d'affichage 1,07 milliards de couleurs Objectif de projection F/ 2,45 - 2,9, f = 22,18 mm - 33,27 mm, objectif avec

Taille de l’écran de projection (diagonale)

Distance de projection 3,3' (1,0 m) - 32,6' (10,0 m) Rapport de distance de projection 60"@2 m (1,49 - 2,28:1) Fréquence du balayage horizontal 30 k - 100 kHz Fréquence du balayage de

rafraîchissement vertical Type de lampe Lampe de 280 W changeable par l’utilisateur Correction trapèze +/- 15 degrés Poids 7,1 kg (15,7 Ibs.) Dimensions (L x P x H) 398 mm x 310 mm x 140 mm Télécommande Fonction Rétroéclairage Zoom numérique 8x Cordon d’alimentation Entrée CA 100 - 240 V, 50 - 60 Hz Consommation électrique Température de fonctionnement 5ºC à 35ºC / 41ºF à 95ºF

DLP

Native : 1080P (1920 x 1080), Maximum : UXGA (1600 x 1200),WSXGA+ (1680 x 1050), 1080p (1920 x 1080) PC IBM et compatibles, Apple Macintosh, iMac et normes VESA : SXGA, XGA, VGA, SVGA, SXGA+,

WXGA, WXGA+, WSXGA+

NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/ K1/L), HDTV (720p, 1080i/p), EDTV (480p, 576p), SDTV (480i, 576i)

zoom manuel 1,5X 20" (50 cm) - 300" (762 cm)

50 - 120 Hz

445 W ±10%

Français

Connecteurs E/S

Contenu standard de la boîte

* La conception et les caractéristiques techniques sont sujettes à modifications sans préavis.

• Prise d'alimentation x1

• 2 entrées VGA

• Entrée composite x 1

• S-Vidéo x1

• Sortie VGA x1

• HDMI x2

• DVI-D x1: compatible HDCP

• Prise mini dim 3 broches RS232 x1

• USB x 1 : pour la mise à niveau du micrologiciel

• Vidéo composante 3 RCA x1

• Prise CC x 1

• Cordon d’alimentation x1

• Câble VGA x1

• Câble HDMI x 1

• Câble vidéo composite x1

• Télécommande x1

• Pile x 2 (pour la télécommande)

• Guide de l’utilisateur (CD-ROM) x1

• Guide de mise en route x1

• Carte de sécurité x1

• Boîtier de transport x1

• Filtre à poussière x 1

• Lunettes 3D x 1

Modes de compatibilité

A. Analogique VGA

1 Analogique VGA - Signal PC

Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz]

VGA 640x480 60 31,5

640x480 72 37,9 640x480 75 37,5 640x480 85 43,3 640x480 120 61,9

SVGA 800x600 56 35,1

800x600 60 37,9 800x600 72 48,1 800x600 75 46,9 800x600 85 53,7 800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5 1024x768 75 60,0 1024x768 85 68,7 1024x768 120 99,0

SXGA 1152x864 70 63,8

1152x864 75 67,5

1152x864 85 77,1 1280X1024 60 64,0 1280X1024 72 77,0 1280X1024 75 80,0 1280X1024 85 91,1

QuadVGA 1280x960 60 60,0

1280x960 75 75,2

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,0

PowerBook G4 640x480 60 31,4

640x480 66,6(67) 34,9

800x600 60 37,9 1024x768 60 48,4 1152x870 75 68,7 1280x960 75 75,0

i Mac DV(G3) 1024x768 75 60,0

Français

2 Analogique VGA - Fréquence large étendue

Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz] WXGA 1280x768 60 47,8

1280x768 75 60,3 1280x768 85 68,6 1280x720 60 44,8 1280x720 120 92,9 1280x800 60 49,6 1440x900 60 59,9

WSXGA+ 1680x1050 60 65,3

1920x1080

(1080p)

1366x768 60 47,7

60 67,5

3 Analogique VGA - Signal composante

Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz]

480i

576i

480p 720x480 59,94 31,5 576p 720x576 50 31,3 720p 1280x720 60 45,0 720p 1280x720 50 37,5 1080i 1920x1080 60 (30) 33,8

1080i 1920x1080 50 (25) 28,1 1080p 1920x1080 23,97/24 27,0 1080p 1920x1080 60 67,5 1080p 1920x1080 50 56,3

720x480

(1440x480)

720x576

(1440x576)

59,94 (29,97) 15,7

50 (25) 15,6

B. HDMI numérique

1 HDMI – Signal PC

Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz]

VGA 640x480 60 31,5

640x480 72 37,9 640x480 75 37,5 640x480 85 43,3

640x480 120 61,9

SVGA 800x600 56 35,1

800x600 60 37,9 800x600 72 48,1 800x600 75 46,9 800x600 85 53,7 800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5 1024x768 75 60,0 1024x768 85 68,7 1024x768 120 99,0

SXGA 1152x864 70 63,8

1152x864 75 67,5

1152x864 85 77,1 1280x1024 60 64,0 1280x1024 72 77,0 1280x1024 75 80,0 1280x1024 85 91,1

QuadVGA 1280x960 60 60,0

1280x960 75 75,2

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,0

PowerBook G4

i Mac DV(G3)

640x480 60 31,4 640x480 66,6(67) 34,9

800x600 60 37,9 1024x768 60 48,4 1152x870 75 68,7 1280x960 75 75,0 1024x768 75 60,0

2 DVI - Fréquence large étendue

Français

Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz] WXGA 1280x768 60 47,8

1280x768 75 60,3 1280x768 85 68,6 1280x720 60 44,8 1280x720 120 92,9 1280x800 60 49,6 1440x900 60 59,9

WSXGA+ 1680x1050 60 65,3

1920x1080 (1080p) 60 67,5

Français

1366x768 60 47,7

3 HDMI - Signal Vidéo

Modes Résolution Fréquence V. [Hz] Fréquence H. [KHz]

480i 720x480(1440x480) 59,94(29,97) 15,7

576i 720x576(1440x576) 50(25) 15,6 480p 720x480 59,94 31,5 576p 720x576 50 31,3 720p 1280x720 60 45,0 720p 1280x720 50 37,5

1080i 1920x1080 60(30) 33,8

1080i 1920x1080 50(25) 28,1 1080p 1920x1080 23,97/24 27,0 1080p 1920x1080 60 67,5 1080p 1920x1080 50 56,3

4 Timing HDMI - 1.4a 3D

Modes Résolution

720p (Paquet d’image) 1280x720 50 37,5 720p (Paquet d’image) 1280x720 60 45,0

1080p (Paquet d’image) 1920x1080 24 27,0

720p (Haut et Bas ) 1280x720 50 37,5 720p (Haut et Bas ) 1280x720 60 45,0

1080i (Haut et Bas) 1920x1080 50(25) 28,1

1080i (Haut et Bas) 1920x1080 60(30) 33,8 1080p (Haut et Bas) 1920x1080 24 27,0 1080p (Haut et Bas) 1920x1080 50 56,3 1080p (Haut et Bas) 1920x1080 60 67,5

720p (Côte à côte (Moitié)) 1280x720 60 45,0 1080i (Côte à côte (Moitié)) 1920x1080 50(25) 28,1 1080i (Côte à côte (Moitié)) 1920x1080 60(30) 33,8 1080p (Côte à côte (Moitié)) 1080p (Côte à côte (Moitié))

Limites de plage de source

graphique du moniteur.

Limite de plage de source

HDMI

1920x1080 50 56,3 1920x1080 60 67,5

Fréquence de

balayage horizontal :

Fréquence de

balayage vertical :

Taux max. pixel :

Vitesse TMDS max. 200MHz

Fréquence V.

[Hz]

Analogique :162MHz

Numérique : 65MHz

Fréquence H.

[KHz]

30k-100kHz

50-120Hz

Avis concernant les Réglementations et la Sécurité

Notice FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l’énergie fréquence radio et, s’il n’est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il n’y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences avec la réception radio ou télévisée, ce qui se détermine en mettant l'appareil hors puis sous tension, l'utilisateur est encouragé à corriger les interférences en prenant l'une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.

• Augmenter la distance entre l'appareil et le récepteur.

• Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est

branché.

• Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide.

Avis: Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.

Avis: Périphériques

Seuls les périphériques (appareils d’entrée/sortie, ports, imprimantes, etc.) approuvés conformes aux limites de la Classe B peuvent être connectés à cet équipement. L'utilisation des périphériques non conformes peut provoquer des interférences pour la réception de la télévision ou de la radio.

Français

Mise en garde

Les changements ou modifications non expressément approuvés par le fabricant peuvent invalider l’autorité de l’utilisateur, laquelle est accordée par la Commission Fédérales des Communications, à utiliser cet appareil.

Conditions de Fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis: Pour les utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

Français

Déclaration de Conformité pour les pays dans l'Union Européenne

Acer déclare par la présente que cette série de projecteur est conforme aux conditions essentielles et aux autres dispositions relatives de la Directive 1999/5/EC.

Compatible avec la Certification réglementaire Russe

Avis de réglementation sur les appareils radio

Remarque : Les informations de réglementation ci-dessous concernent uniquement les modèles avec LAN sans-fil et/ou Bluetooth.

Général

Ce produit est conforme aux normes concernant la fréquence radio et la sécurité de tous les pays ou régions dans lesquels il a été approuvé pour l’utilisation sans-fil. En fonction des configurations, ce produit peut ou peut ne pas contenir les périphériques fréquence radio sans-fil (par exemple LAN sans-fil et/ou modules Bluetooth).

Canada — Appareils de communication radio à basse consommation électrique sans licence (RSS-210)

a Informations générales

Son fonctionnement est sujet aux deux conditions suivantes:

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et

2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

b Fonctionnement avec une bande de 2,4 GHz

Pour éviter des interférences radio avec un service sous licence, cet appareil doit être utilisé à l’intérieur et son installation à l’extérieur est sujette à concession de licence.

Listes des pays concernés.

Cet appareil doit être utilisé strictement en accord avec les règlements et les contraintes du pays dans lequel vous l’utilisez. Pour plus d’informations, veuillez contacter un bureau local dans le pays où vous utilisez l’appareil. Veuillez consulter le site http://ec.europa.eu/enterprise/rtte/implem.htm la dernière liste des pays disponibles.

pour connaître

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi,

New Taipei City 221,Taiwan, R.O.C.

Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221,Taiwan, R.O.C. Contact Person: Mr. Easy Lai, e-mail:easy_lai@acer.com.tw

And,

Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921, Fax: +39-02 9399-2913, www.acer.it

Hereby declare that:

Product: Projector Trade Name: Acer Model Number: M1P1011 Machine Type: H9500BD/E250D/HE-820J

Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements.

EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards:

-. EN55022, AS/NZS CISPR22, Class B

-. EN55024

-. EN61000-3-2 Class A

-. EN61000-3-3

Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard:

-. EN60950-1

RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment

-. The maximum concentration values of the restricted substances by weight in homogenous material are:

Lead 0.1% Polybrominated Biphenyls (PBB’s) 0.1% Mercury 0.1% Polybrominated Diphenyl Ethers (PBDE’s) 0.1% Hexavalent Chromium 0.1% Cadmium 0.01%

Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign requirements for energy-related product.

The standards listed below are applied to the product if built with WLAN module or wireless keyboard and mouse.

New Taipei City 221,Taiwan, R.O.C.

Acer Incorporated
