ACER H6523BDP User guide

Projektor Acer

H6522BD/V6510/H6518ST/X1527H/

H6523BD/E145F+/V150/E146S/D656F/E147/

HE-801K+/HT-800/E145S+/M457/HE-803/

H6517ABD+/HV520/HE-802ST/AF610/

GM514/GM513/TH-420/HE-801ST+/HE-810/

VH-415/VH-413/H6517ST+/EV-F57/

H6522ABD/GM513S/BS-425/

VH-413S/DX525/X158H/KF320/H6523ABD/

H6541BD/H6541BD+/X158HP/D1P1845/

D1P1849/D1P1848/D1P1915/D1P2001/

H6523BDP/H6523ABDP/H6524BDP/VH-415P

Podręcznik użytkownika

Copyright © 2020. Acer Incorporated.

Podręcznik użytkownika projektora Acer

Wszelkie prawa zastrzeżone.

Wydanie oryginalne: 03/2020

Informacje zawarte w tej publikacji mogą okresowo ulegać zmianom bez obowiązku powiadamiania
kogokolwiek o wprowadzeniu takiej poprawki bądź zmiany. Takie zmiany zostaną zamieszczone w
nowych wydaniach tego podręcznika lub w dokumentach i publikacjach uzupełniających. Firma nie
udziela rękojmi ani gwarancji, wyraźnych lub domniemanych, w odniesieniu do zawartości
niniejszego podręcznika, a w szczególności odrzuca roszczenia domniemanych gwaracji
dotyczących przydatności handlowej lub przydatności do określonego celu.

W przewidzianym miejscu poniżej należy zapisać oznaczenie modelu, numer seryjny, datę zakupu
oraz miejsce zakupu. Numer seryjny oraz oznaczenie modelu znajdują się na etykiecie
przymocowanej do komputera. Wszelka korespondencja dotycząca komputera powinna zawierać
informacje o numerze seryjnym, oznaczeniu modelu oraz zakupie.

Zabronione jest kopiowanie jakiejkolwiek części niniejszej publikacji, przechowywanie w systemach
wyszukiwania informacji lub przekazywanie w jakiejkolwiek formie, zarówno elektronicznej, jak i
mechanicznej, kserokopii lub innej formie zapisu bez uprzedniej pisemnej zgody Acer Incorporated.

Oznaczenie modelu: __________________________

Numer seryjny: ______________________________

Data zakupu: ________________________________

Miejsce zakupu: ______________________________

Acer oraz logo Acer to zastrzeżone znaki towarowe Acer Incorporated. Nazwy lub znaki towarowe
produktów innych firm zostały wykorzystane wyłącznie do celów identyfikacji i należą one do
odpowiednich firm.

„HDMI™, logo HDMI i High-Definition Multimedia Interface to znaki towarowe lub zastrzeżone znaki
towarowe firmy HDMI Licensing LLC.”

Informacje dotyczące bezpieczeństwa i wygody użytkowania

Przeczytaj uważnie podane instrukcje. Zachowaj ten dokument do wykorzystania w
przyszłości. Należy stosować się do wszystkich instrukcji oznaczonych na
produkcie.

Przed czyszczeniem produkt należy wyłączyć

Przed czyszczeniem produkt ten należy odłączyć od gniazda ściennego. Nie należy
używać środków czyszczących w płynie lub w aerozolu. Czyszczenie należy
wykonywać zwilżoną szmatką.

Ostrzeżenie dotyczące podłączania jako urządzenie
odłączalne

Podczas podłączania urządzenia do zewnętrznego urządzenia zasilania należy
przestrzegać następujących wskazówek:

• Przed podłączeniem przewodu zasilającego do gniazda sieci prądu zmiennego
na leży zainstalować zasilacz.

• Przed odłączeniem zasilacza od projektora należy odłączyć przewód
zasilający.

•Jeśli system posiada wiele źródeł zasilania, odłącz zasilanie od systemu
poprzez odłączenie wszystkich przewodów zasilających od zasilaczy.

Ostrzeżenie dotyczące dostępności

Upewnij się, że gniazdo zasilania do którego podłączany jest przewód zasilający jest
łatwo dostępne i położone jak najbliżej operatora. Aby odłączyć zasilanie od
urządzenia należy odłączyć przewód zasilający od gniazda zasilania prądem
elektrycznym.

iii

Ostrzeżenie!

• Nie należy używać tego produktu w pobliżu wody.

• Nie nalezy umieszczać tego produktu na niestabilnym wózku, podstawie lub
stole. Upadek produktu może spowodować jego poważne uszkodzenie.

• Szczeliny i otwory służą do wentylacji i mają zapewnić prawidłowe działanie
produktu i chronić go przed przegrzaniem. Nie należy ich blokować lub
przykrywać. Nigdy nie należy blokować szczelin wentylacyjnych poprzez
umieszczanie produktu na łóżku, sofie lub innej podobnej powierzchni.

• Nigdy nie należy umieszczać tego produktu obok lub nad grzejnikiem lub
miernikiem ciepła lub w zabudowie, jeśli nie zostanie zapewniona odpowiednia
wentylacja.

• Nigdy nie należy wpychać jakichkolwiek obiektów do tego produktu przez
szczeliny obudowy, ponieważ mogą one dotknąć do niebezpiecznych punktów
będących pod napięciem lub spowodować zwarcie części, a w rezultacie pożar
lub porażenie prądem elektrycznym. Nigdy nie należy dopuszczać do
przedostania się

do produktu jakichkolwiek płynów.

iv

•Aby uniknąć zniszczenia komponentów wewnętrznych i zabezpieczyć przed
wyciekiem baterii, nie należy umieszczać produktu na drgającej powierzchni.

• Nigdy nie należy używać podczas uprawiania sportu, ćwiczeń lub w innym
otoczeniu narażonym na wibracje, które mogą spowodować nieoczekiwane
zwarcie lub uszkodzenie urządzeń obrotowych, lampy.

Korzystanie z zasilania energią elektryczną

• Ten produkt powinien być zasilany przy użyciu parametrów zasilania
wskazanych na etykiecie. Przy braku pewności, co do parametrów dostępnego
w danej okolicy sieci zasilającej należy sprawdzić te informacje u dostawcy lub
w lokalnym zakładzie energetycznym.

• Nie należy kłaść na przewodzie zasilającym żadnych przedmiotów. Nie należy
umieszczać tego produktu w miejscu, gdzie może być nadeptywany przez
przechodzące osoby.

• Jesli z tym produktem używany jest przedłużacz, należy sprawdzić, czy łączny
amperaż urządzeń połączonych do przedłużacza nie przekracza amperażu
przedłużacza. Należy również sprawdzić, czy łączny amperaż wszystkich
produktów połączonych do gniazda ściennego nie przekraczać wartości
znamionowej bezpiecznika.

• Nie należy przeciąża
poprzez podłączanie zbyt wielu urządzeń. Całkowite obciążenie systemu nie
może przekraczać 80% wartości znamionowej obciążenia obwodu. Jeśli
używane są listwy zasilające, obciążenie nie powinno przekraczać 80%
wartości znamionowej prądu na wejściu listwy zasilającej.

• Ten produkt adapter prądu zmiennego jest wyposażony w trzy-przewodową
wtyczkę z uziemieniem. Wtyczka ta pasuje do gniazd zasilania z uziemieniem.
Przed podłączeniem wtyczki zasilania należy upewnić się, że gniazdo zasilania
jest prawidłowo uziemione. Nie należy podłączać wtyczki do nieuziemionego
gniazda zasilania. Szczegółowe informacje można uzyskać u elektryka.

ć gniazda zasilania, listwy zasilającej lub odbiornika

Ostrzeżenie! Kołek uziemienia pełni funkcję ochronną. Używanie gniazda
zasilania, bez prawidłowego uziemienia, może spowodować porażenie
prądem elektrycznym i/lub obrażenia.

Uwaga: Kołek uziemienia zapewnia także dobre zabezpieczenie przed
zakłóceniami wytwarzanymi przez pobliskie urządzenia elektryczne, które
mogą wpływać na wydajność tego produktu.

• Produkt ten można używać wyłącznie z dostarczonym przewodem zasilającym.
Jeśli potrzebna jest wymiana przewodu zasilającego należy sprawdzić, czy
nowy przewód spełnia następujące wymagania: typ odłączany, z certyfikatem
UL/CSA, z aprobatą VDE lub równoważną, maksymalna długość 4,5 metra (15
stóp).

Naprawa produktu

Nie należy naprawiać tego produktu samodzielnie, ponieważ otwieranie lub
zdejmowanie pokryw może spowodować porażenie poprzez dotknięcie do
niebezpiecznych punktów będących pod napięciem. Wszelkie naprawy należy
powierzać wyłącznie wykwalifikowanemu personelowi serwisu.

Produkt ten należy odłączyć od ściennego gniazda zasilania i powierzyć jego
naprawę wykwalifikowanemu personelowi serwisu, gdy:

• przewód zasilający zostanie uszkodzony, przecięty lub zapieczony

• do produktu został wylany płyn

• produkt został wystawiony na działanie deszczu lub wody

• produkt został upuszczony lub uszkodzona została jego obudowa

• produkt wykazuje wyraźne oznaki zmiany wydajności, co oznacza potrzebę
naprawy

• produkt nie działa normalnie, mimo stosowania się do instrukcji działania

Uwaga: Należy regulować tylko te parametry, które są wymienione w
instrukcjach działania, ponieważ nieprawidłowa regulacja innych
parametrów może spowodować uszkodzenie i często wymaga dużego
nakładu pracy wykwalifikowanego technika serwisu, w celu przywrócenia
normalnego działania produktu.

Ostrzeżenie! Ze względów bezpieczeństwa w czasie dodawania lub zmiany
komponentów, nie należy używać niezgodnych części. Skontaktuj się ze
sprzedawcą w celu uzyskania informacji o możliwościach zakupu.

Urządzenie i jego elementy jego rozbudowy, mogą zawierać małe części. Należy je
trzymać poza zasięgiem małych dzieci.

Dodatkowe informacje dotyczące bezpieczeństwa

• Nie wolno zaglądać w obiektyw projektora, gdy jest włączona lampa. Jasne
światło może spowodować obrażenia oczu.

• Najpierw należy włączyć projektor, a następnie źródła sygnałów.

• Nie należy umieszczać tego produktu w następujących miejscach:

•Słabo wentylowane lub zamknięte miejsca. Należy zachować odległość co najmniej

50 cm od ścian i zapewnić swobodny przepływ powietrza dookoła projektora.

• Miejsca z nadmiernie wysoką temperaturą, takie jak wnętrze samochodu przy

zamkniętych wszystkich oknach.

• Miejsca z nadmierną wilgotnością, zapyleniem lub dymem papierosowym, co może

spowodować zanieczyszczenie komponentów optycznych, skrócenie żywotności i
przyciemnienie obrazu.

• Miejsca w pobliżu alarmów pożarowych.

• Miejsca z temperaturą otoczenia powyżej 40 ºC/104 ºF.

• Miejsca o wyskości nad poziomem morza przekraczającej 10000 stóp.

•Jeśli pojawią się nieprawidłowości związane z działaniem projektora należy go
natychmiast odłączyć. Nie należy używać projektora, po zauważeniu
wydobywającego się z niego dymu, dziwnego dźwięku lub zapachu. Dalsze
używanie może spowodować pożar lub porażenie prądem elektrycznym. W
takim przypadku, należy go jak najszybciej odłączyć od zasilania i
skontaktować się z dostawcą.

• Nie należy dłużej używać tego produktu, ponieważ może to spowodować jego
rozerwanie lub upadek. W takim przypadku należy skontaktować się z
dostawcą w celu sprawdzenia.

• Nie należy narażać obiektywu projektora na dział
spowodować pożar.

•Po wyłączeniu projektora, a przed odłączeniem zasilania należy upewnić się,
że zakończony został cykl chłodzenia.

anie słońca. Może to

v

vi

6°

6°

• Nie należy często gwałtownie odłączać zasilania lub odłączać projektor
podczas działania. Przed wyłączeniem zasilania, najlepiej jest zaczekać na
wyłączenie wentylatora.

• Nie należy dotykać kratki wylotu powietrza i płyty dolnej, która może się
nagrzewać.

•Jeśli używany jest filtr powietrza należy go często czyścić. Wzrost temperatury
wewnątrz urządzenia może spowodować uszkodzenie, gdy filtr/szczeliny
wentylacyjne są zablokowane przez brud lub pył.

• Nie należy zaglądać do wylotu powietrza podczas działania projektora. Może to
spowodować obrażenia oczu.

•Po włączeniu projektora, należy zawsze otwierać zamknięcie obiektywu lub
zdejmować nasadkę obiektywu.

• Podczas działania projektora nie należy zas
obiektami, ponieważ może to spowodować rozgrzanie i zdeformowanie
obiektu, a nawet pożar. Aby tymczasowo wyłączyć lampę, naciśnij HIDE na
pilocie zdalnego sterowania.

• Podczas działania lampa bardzo silnie nagrzewa się. Przed odłączeniem
zespołu lampy w celu jego wymiany należy zaczekać około 45 minut na
ochłodzenie projektora.

• Nie należy używać lampy dłużej niż wynosi jej znamionowa żywotność.
Dłuższe używanie lampy może czasami spowodować jej pęknięcie.

• Nigdy nie należy wymieniać zespołu lampy lub komponentów elektronicznych,
dopóki projektor nie zostanie odłączony.

• Ten produkt może sam automatyczne wykrywać cykl żywotności lampy. Po
wyświetleniu komunikatu z ostrzeż

eniem należy wymienić lampę.

• Podczas wymiany lampy należy zaczekać na ochłodzenie urządzenia i
zastosować się do wszystkich instrukcji wymiany.

• Po wymianie modułu lampy należy wyzerować funkcję „Reset godzin lampy” w
menu ekranowym „Zarządzanie”.

• Nie należy próbować demontować tego projektora. Wewnątrz znajdują się
części pod niebezpiecznym, wysokim napięciem, które mogą spowodować
obrażenia. Jedynym elementem, który może zostać wymieniony przez
użytkownika jest lampa, która posiada własną zdejmowaną pokrywę. Naprawy
należy powierzać wyłącznie wykwalifikowanemu personelowi serwisu.

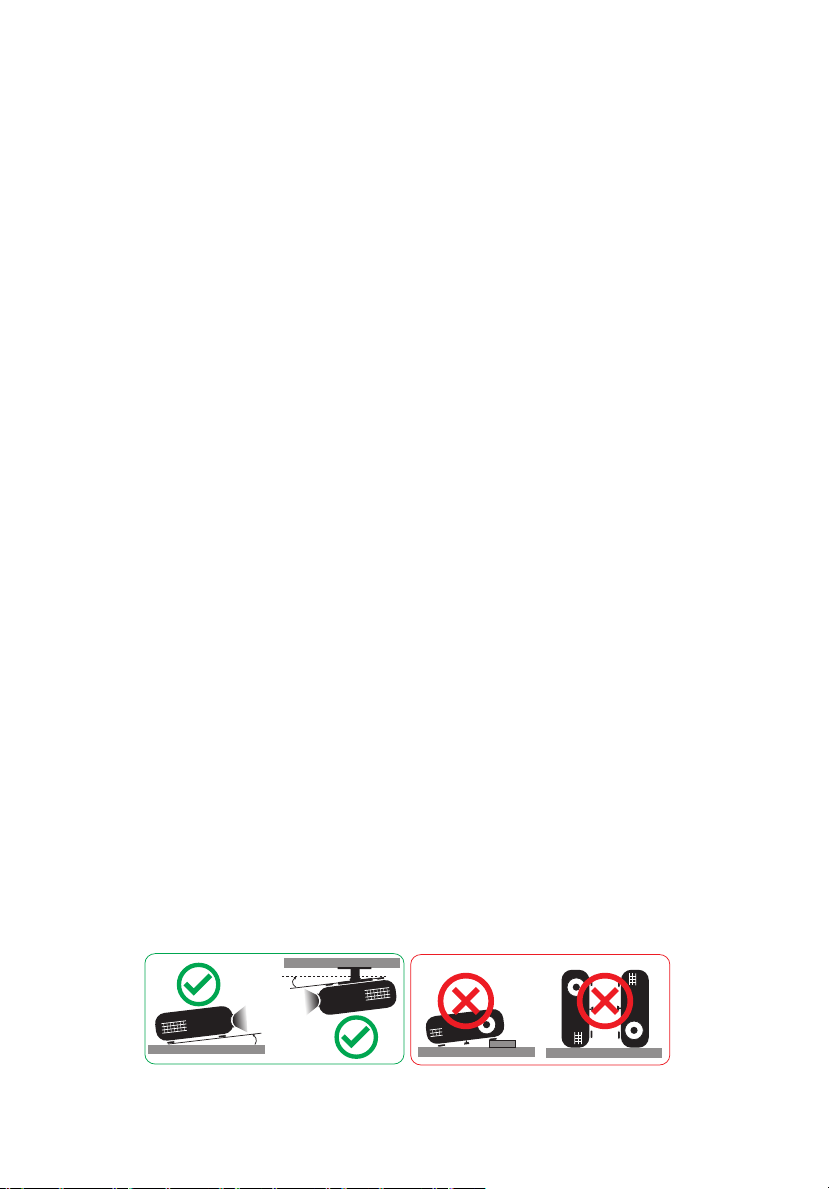

• Nie należy ustawiać tego projektora pionowo. Może to spowodować jego
przewrócenie, a w następstwie obrażenia lub uszkodzenia.

• Ten produkt może wyświetlać odwrócone obrazy dla instalacji przy monta
sufitowym. Do montażu sufitowego projektora należy stosować wyłącznie
zestaw acer i po wykonaniu sprawdzić prawidłowość instalacji.

•Projektor można zainstalować tylko w pozycji poziomej na biurku lub suficie, a
kąt nachylenia nie może przekraczać 6 stopni, ponieważ w przeciwnym razie
doszłoby do znacznego skrócenia okresu żywotności lampy lub poważnych
zagrożeń bezpieczeństwa wynikających z nieprawidłowo działającego
systemu.

łaniać jego obiektywu żadnymi

żu

Ostrzeżenia dotyczące słuchania

“Lampa(y) zawiera rtęć, usuwanie
należy wykonać we właściwy sposób.”

RG2

W celu ochrony słuchu należy stosować się do następujących instrukcji.

•Głośność należy zwiększać stopniowo, aż do osiągnięcia wyraźnego o komfortowego
słyszenia.

• Nie należy zwiększać poziomu głośności po wyregulowaniu go do poziomu
akceptowanego przez uszy.

• Nie należy zbyt długo słuchać muzyki przy wysokiej głośności.

• Nie należy zwiększać głosności w celu zagłuszenia hałasu z otoczenia.

•Głośność należy zmniejszyć jeśli słychać ludzi w pobliżu.

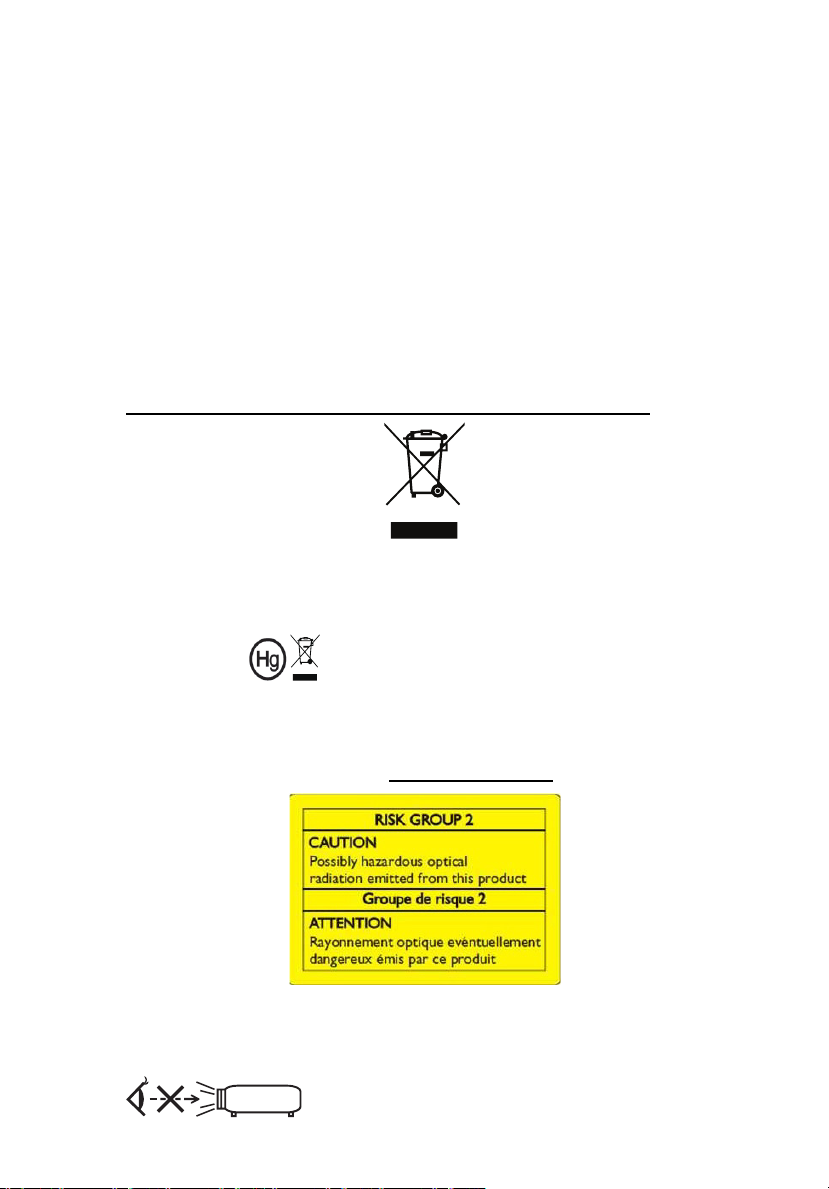

Instrukcje dotyczące usuwania

Po zużyciu nie należy usuwać tego urządzenia elektronicznego ze śmieciami
domowymi. Aby zminimalizować zanieczyszczenie i zapewnić maksymalną ochronę
środowiska należy stosować recykling. Dalsze informacje dotyczące przepisów
regulujących usuwanie odpadów elektrycznych i elektronicznych (WEEE) znajdują
się pod adresem

http://www.acer-group.com/public/Sustainability/sustainability01.htm

Porady dotyczące rtęci

Dla projektorów lub produktów elektronicznych, zawierających monitora lub
wyświetlacz LCD/CRT:

vii

Lampa(y) wewnątrz tego produktu zawiera rtęć i powinna zostać poddana
recyklingowi lub usunięta w sposób zgodny z prawem lokalnym, stanowym lub
federalnym. Dalsze informacje można uzyskać w organizacji Electronic Industries
Alliance pod adresem www.eiae.org. Specyficzne instrukcje dotyczące usuwania
lampy, można uzyskać pod adresem www.lamprecycle.org

Nie wolno patrzeć na wiązkę światła, RG2

„Tak jak w przypadku każdego źródła jasnego światła nie wolno patrzeć
bezpośrednio na wiązkę, RG2 IEC 62471-5:2015”

viii

Na początek

Uwagi dotyczące użytkowania

Należy:

• Przed czyszczeniem produkt należy wyłączyć.

• Do czyszczenia obudowy wyświetlacza należy stosować miękką szmatkę zwilżoną w
łagodnym detergencie.

•Jeśli produkt nie będzie używany przez dłuższy czas należy odłączyć go od gniazda prądu
zmiennego.

Nie wolno:

• Blokować szczelin i otworów wentylacyjnych urządzenia.

•Stosować do czyszczenia urządzenia środków czyszczących o własnościach ściernych,
wosków lub rozpuszczalników.

•Używać produktu w następujących warunkach:

• W miejscach ekstremalnie gorących, zimnych lub wilgotnych.

• W miejscach, w których może wystąpić nadmierne zapylenie i zabrudzenie.

• W pobliżu jakichkolwiek urządzeń, które generują silne pole magnetyczne.

• Umieszczać w bezpośrednim świetle słonecznym.

Środki ostrożności

Dla maksymalnego wydłużenia żywotności urządzenia, należy stosować się do
wszystkich ostrzeżeń, środków ostrożności i zaleceń konserwacyjnych, wskazanych
w tym podręczniku.

Ostrzeżenie:

• Nie wolno zaglądać w obiektyw projektora, gdy jest włączona lampa. Światło może
spowodować obrażenia oczu.

• W celu zmniejszenia zagrożenia pożaru lub porażenia prądem elektrycznym, nie należy
narażać tego produktu na oddziaływanie deszczu lub wilgoci.

• Nie należy otwierać, ani rozmontowywać produktu, gdyż może to spowodować porażenie
prądem elektrycznym.

• Podczas wymiany lampy należy zaczekać na ochłodzenie urządzenia i zastosować się do
wszystkich instrukcji wymiany.

• Produkt ten może sam automatyczne wykrywać cykl żywotności lampy. Po wyświetleniu
komunikatów z ostrzeżeniem należy wymienić lampę.

• Po wymianie modułu lampy należy wyzerować funkcję „Reset godzin lampy” w menu
ekranowym „Zarządzanie”.

•Po wy

• Najpierw należy włączać projektor, a następnie źródła sygnałów.

• Nie należy zakładać pokrywy obiektywu podczas działania projektora.

•Po osiągnięciu przez lampę końca żywotności, może się ona przepalić generując wysoki,

łączeniu projektora, przed odłączeniem zasilania należy upewnić się, że zakończony

został cykl chłodzenia.

trzaskający dźwięk. W takim przypadku, projektor nie włączy się dopóki nie zostanie
wymieniona lampa. Aby wymienić lampę należy wykonać procedury wymienione w części
„Wymiana lampy (wyłącznie dla personelu serwisowego)”.

Czyszczenie obiektywu

•Pamiętaj, aby przed czyszczeniem obiektywu wyłączyć projektor i odłączyć przewód
zasilania od gniazdka celem umożliwienia chłodzenia projektora przez co najmniej 30
minut.

• Do usunięcia kurzu skorzystać z zasobnika sprężanego powietrza.

•Użyć specjalnej szmatki do czyszczenia obiektywów i delikatnie wytrzeć obiektyw. Nie
należy dotykać obiektywu palcami.

• Do czyszczenia obiektywu nie należy stosować detergentów zasadowych/kwaśnych lub
lotnych rozpuszczalników takich jak alkohol. Jeżeli obiektyw zostanie uszkodzony w
wyniku procesu czyszczenia, uszkodzenie takie nie jest objęte gwarancją.

Ostrzeżenie:

• Do usuwania kurzu lub zabrudzeń z obiektywu nie należy korzystać z rozpylaczy
zawierających łatwopalne gazy. Może to spowodować pożar z powodu nadmiaru ciepła
wewnątrz projektora.

• Nie należy czyścić obiektywu podczas rozgrzewania projektora ponieważ może do
spowodować oderwanie folii powierzchniowej obiektywu.

• Nie należy wycierać ani uderzać obiektywu twardymi przedmiotami.

ix

Informacje dotyczące bezpieczeństwa i wygody
użytkowania iii

Na początek viii

Uwagi dotyczące użytkowania viii
Środki ostrożności viii
Czyszczenie obiektywu ix

Wprowadzenie 1

Właściwości produktu 1
Omówienie zawartości opakowania 2
Przegląd projektora 4

Widok projektora 4
Panel sterowania 6
Układ pilota zdalnego sterowania 7
Kontrola MHL (Mobilne łącze wysokiej

rozdzielczości) 10

Wprowadzenie 12

Podłączanie projektora 12
Włączanie/wyłączanie projektora 14

Włączanie projektora 14
Wyłączanie projektora 15

Regulacja projektowanego obrazu 16

Regulacja wysokości projektowanego obrazu 16

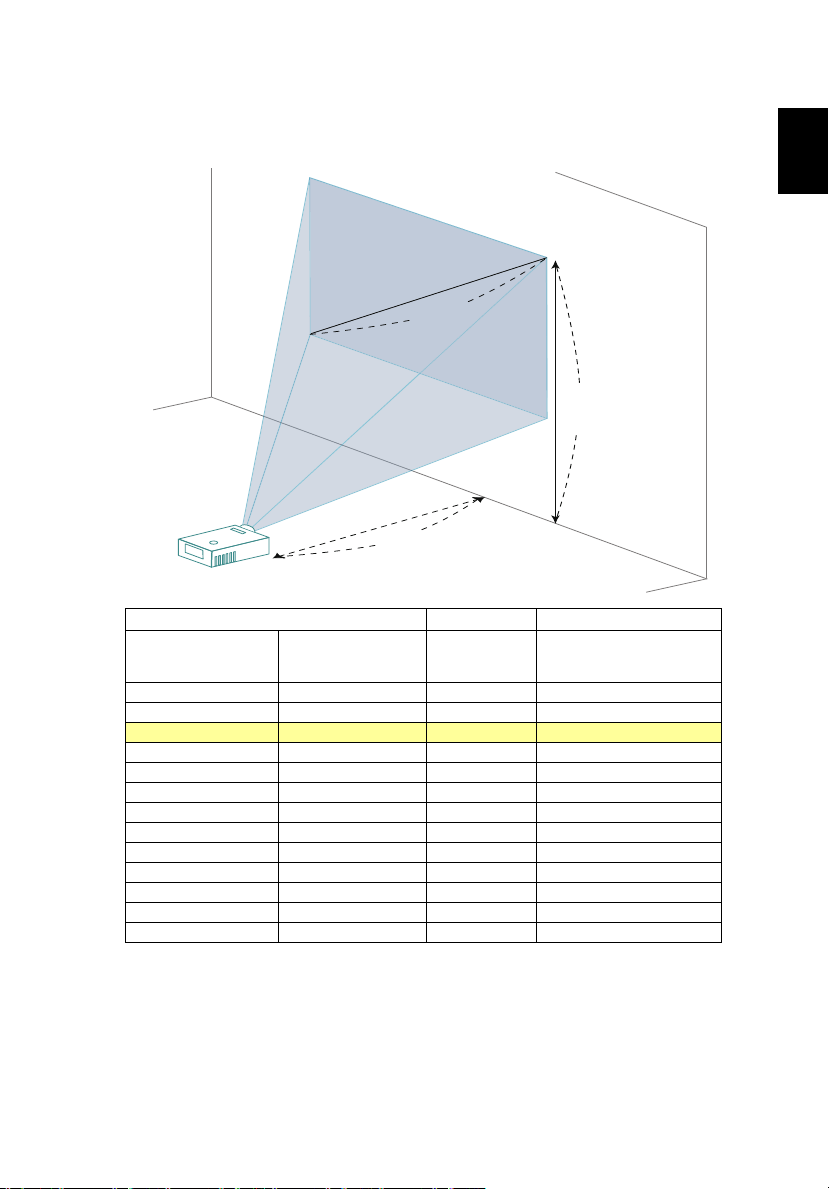

Jak uzyskać preferowany rozmiar obrazu poprzez

regulację odległości i powiększenia 17

Spis treści

Elementy sterowania użytkownika 20

Menu Instalacja 20
Menu ekranowe (OSD) 21
Kolor 22
Obraz 26
Ustawienie 29
Zarządzanie 32
Audio 34
3D 34

Język 35

Dodatki 36

Rozwiązywanie problemów 36
Definicje LED i alarmów 40
Wymiana lampy (wyłącznie dla personelu serwisowego) 41
Instalacja przy montażu sufitowym 42
Specyfikacje 45
Tryby zgodności 50

Przepisy i uwagi dotyczące bezpieczeństwa 55

1

Polski

Wprowadzenie

Właściwości produktu

Przedstawianym produktem jest projektor single-chip DLP®. Wśród wyróżniających
go właściwości można wymienić:

• Technologia DLP

•Umożliwia wyświetlanie zawartości 3D za pośrednictwem technologii łącza
DLP: Obsługa Blue-Ray 3D

• Technologia Acer ColorBoost zapewnia żywe kolory do wyświetlania, żywych
naturalnie wyglądających obrazów

• Wysoka jasność i współczynnik kontrastu

• Technologia LumiSense Acer, pozwala na inteligentną i automatyczną
optymalizację obrazów projekcji dla ustawienia najbardziej komfortowej
wartości lumenów obrazu w zależności od zawartości obrazu.

• Uniwersalne tryby wyświetlania zapewniają optymalne działanie w każdej
sytuacji

• Zgodność z NTSC / PAL / SECAM i obsługa HDTV
(480i/p, 576i/p, 720p, 1080i/p)

•Niskie zużycie energii, tryb ekonomiczny (ECO) i tryb EcoPro wydłużają
żywotność lampy

• Acer EcoProjeciton Technology udostępnia Inteligentne zarządzanie
zasilaniem i poprawianie efektywności fizycznej

• Wyposażone w połączenie HDMI

• Inteligentne wykrywanie zapewnia szybkie, inteligentne wykrywanie źródła

•Wielojęzyczne menu ekranowe (OSD)

•Obiektyw z ręczną regulacją ostrości i powiększenia

• Zoom cyfrowy 0,8~2x i funkcja pan (panorama)

• Zgodność z systemami operacyjnymi Microsoft
Windows 7, Windows 8.1, Windows 10, Macintosh

•Obsługa wyświetlania sygnału MHL wer. 2.1

• Support LumiSense

•Obsługa formatu HDR w rozdzielczości 1080p

•Obsługa rozdzielczości 1080P/120 Hz

•Obsługa małego opóźnienia wejścia 8,3 ms

•Obsługa narzędzia Acer Display Widget

®

™ i MHL z obsługą HDCP

®

Windows® 2000, XP, Vista®,

®

Uwaga: Funkcje różnią się w zależności od modelu.

Polski

Omówienie zawartości opakowania

Quick Start Guide

Panduan ringkas
Stručná příručka
Hurtig start-guide
Schnellstartanleitung
Guía de inicio rápido
Höôùng daãn söû duïng nhanh
Guide de démarrage rapide
Vodič za brzi početak rada
Guida rapida
Gyors üzembe helyezési útmutató
Snelstartgids
Hurtigstartveiledning
Instrukcja szybkiego uruchomienia
Guia de consulta rápida
Краткое руководство
Hızlı başlangıç kılavuzu

Ghid de pornire rapidă
Priročnik za hiter začetek
Stručná príručka
Pikaopas
Snabbstartguide
Ръководство за бърз старт
Οδηγός γρήγορης εκκίνησης

פഀٺҢࡾࠒ

ڽବҵ୹ܶԧ

クイックスタートガイド

ว็รเดวร งา่ยอนาง้ชใม่ิรเรากอืมู่ค

ꠕꌭ겑녆꫙ꐺ꫑

Vodič za brzo učenje i početak rada
Керівництво для швидкого
початку експлуатації

DC 5V IN

MHL HDMI

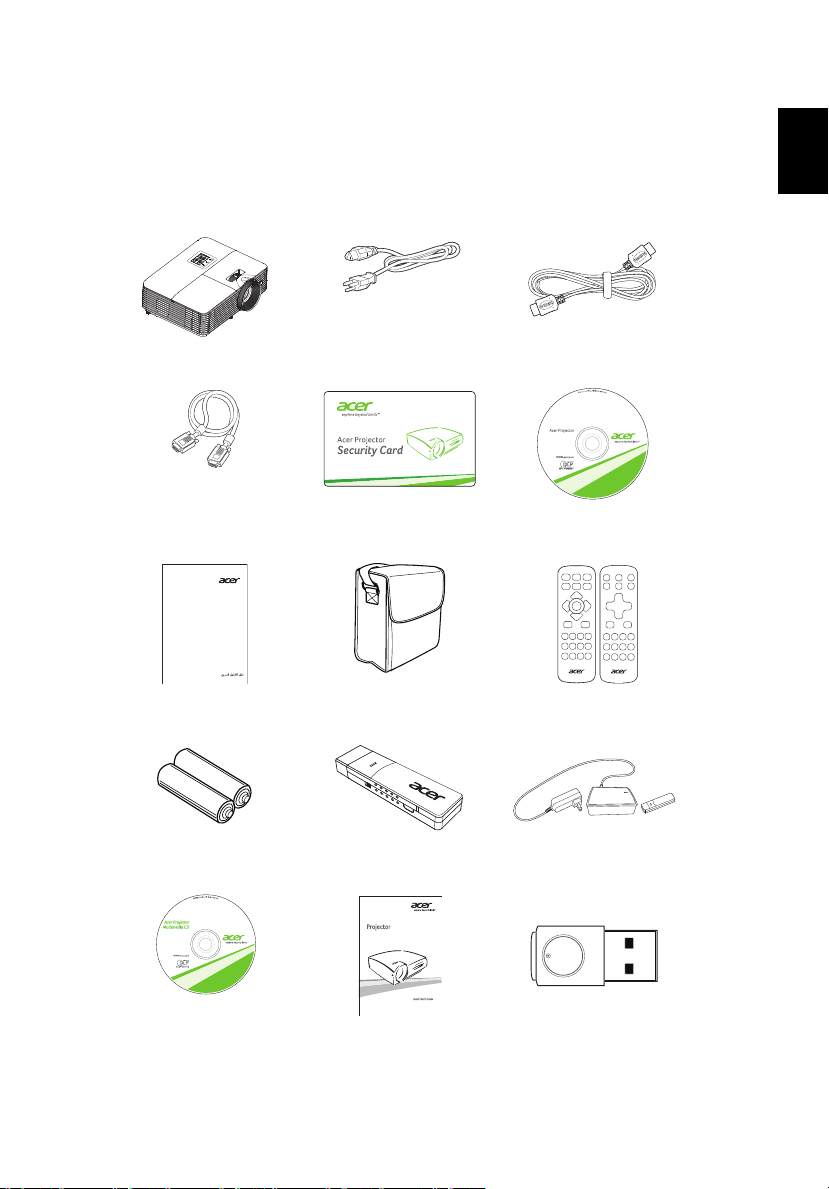

Ten projektor jest dostarczany ze wszystkimi, wskazanymi poniżej elementami.
Należy sprawdzić, czy urządzenie jest kompletne. Wt przypadku stwierdzeni, że
brakuje jakichkolwiek elementów należy bezzwłocznie skontaktować się z dostawcą.

Projektor Przewód zasilający Kabel HDMI (opcja)

2

Kabel VGA (opcja) Karta zabezpieczenia

Instrukcja szybkiego

Podręcznik użytkownika

multimedialnych i

bezprzewodowych)

uruchomienia

Bateria AAA x2

(opcja)

(obsługa funkcji

(opcja)

Torba do przenoszenia

(opcja)

WirelessCAST

(opcja)

Instrukcja szybkiego

uruchomienia

(obsługa funkcji

multimedialnych i

bezprzewodowych)

Podręcznik użytkownika

(opcja)

Pilot zdalnego sterowania

Zestaw WirelessHD

(opcja)

Zestaw do projekcji

bezprzewodowej

(opcja)

3

Polski

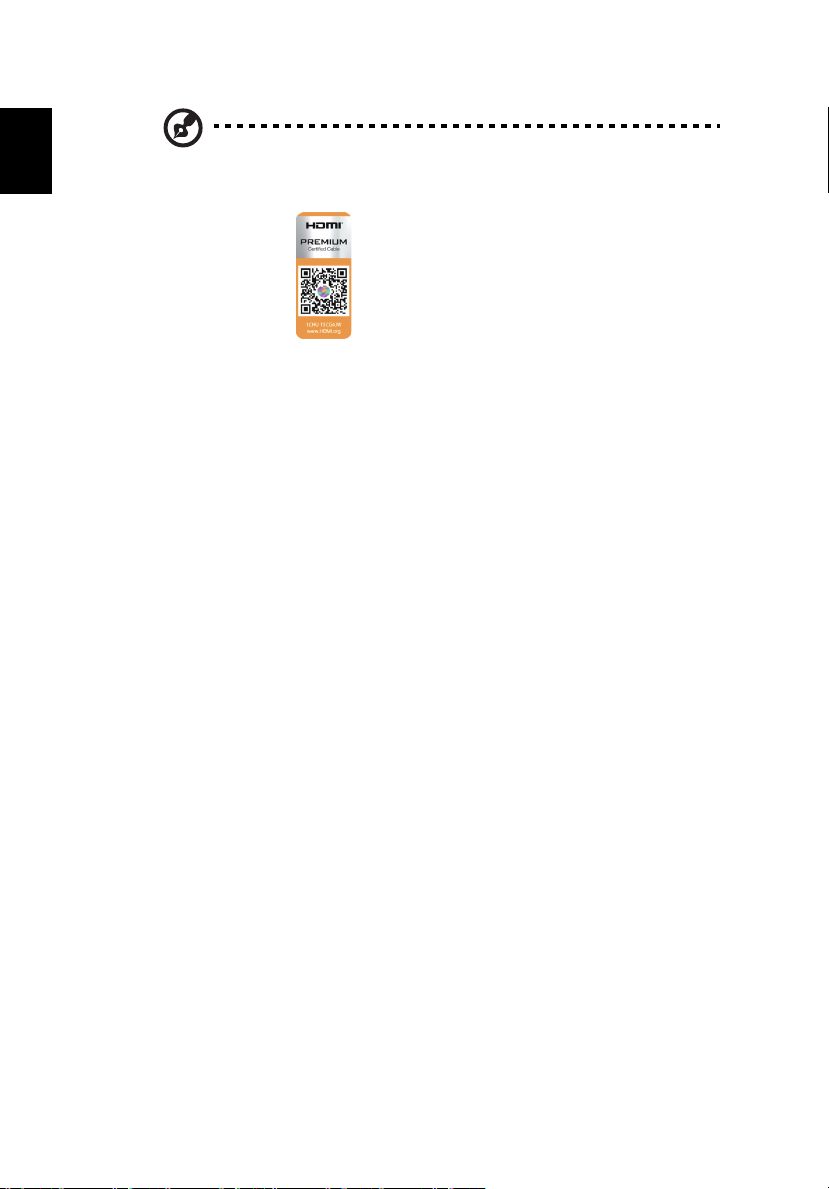

Uwaga: W przypadku projekcji sygnału 4K2K/60 Hz należy użyć
kabla 4K2K/60 Hz z certyfikatem HDMI Premium obsługującego
przepustowość 18 Gb/s.

Zaufane kable mają powyższą etykietę

Polski

Przegląd projektora

11

231

9

10

8

7

5

6

4

9

10

8

7

6

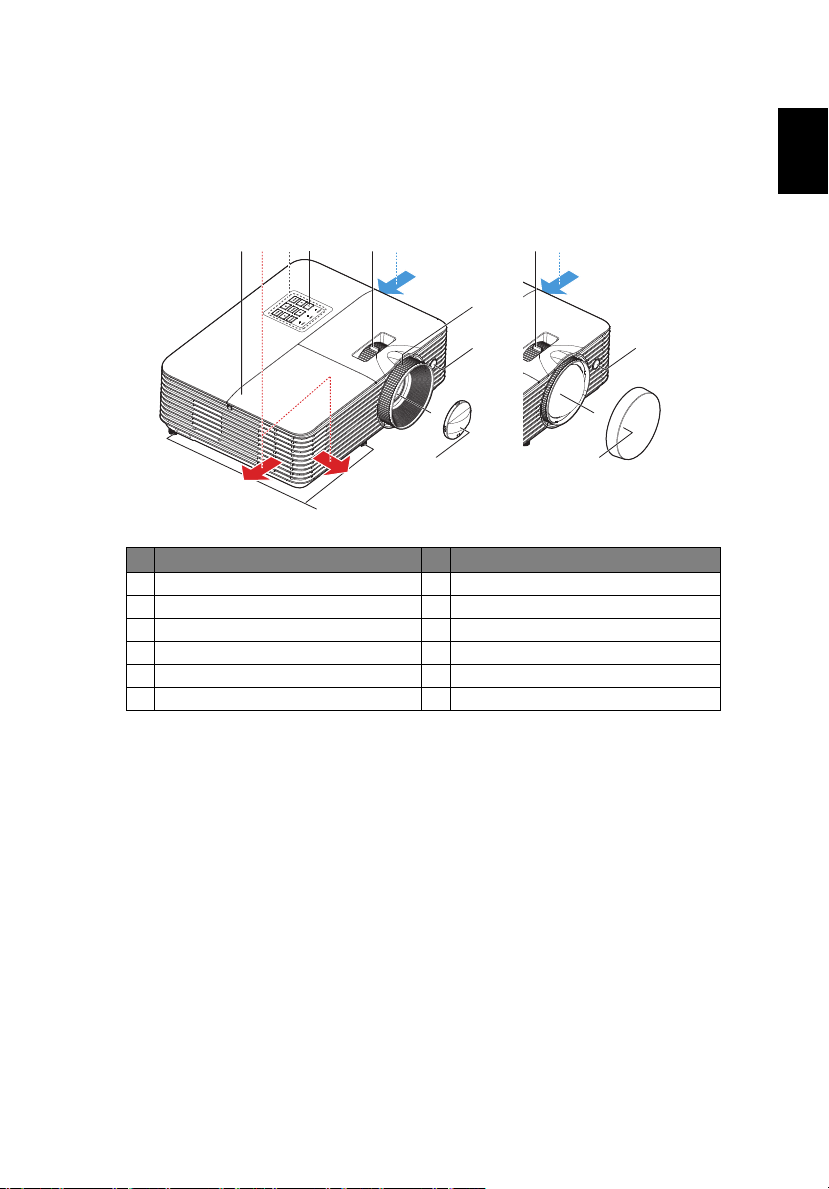

Widok projektora

Strona przednia/górna

# Opis # Opis

1 Pokrywa lampy 7 Pierścień ostrości
2 Wylot powietrza 8 Odbiornik pilota zdalnego sterowania
3 Panel sterowania 9 Obiektyw projekcji
4 Przycisk zasilania 10 Pokrywa obiektywu
5Pierścień zoom 11 Pokrętła regulacji nachylenia
6 Wlot powietrza

4

5

Polski

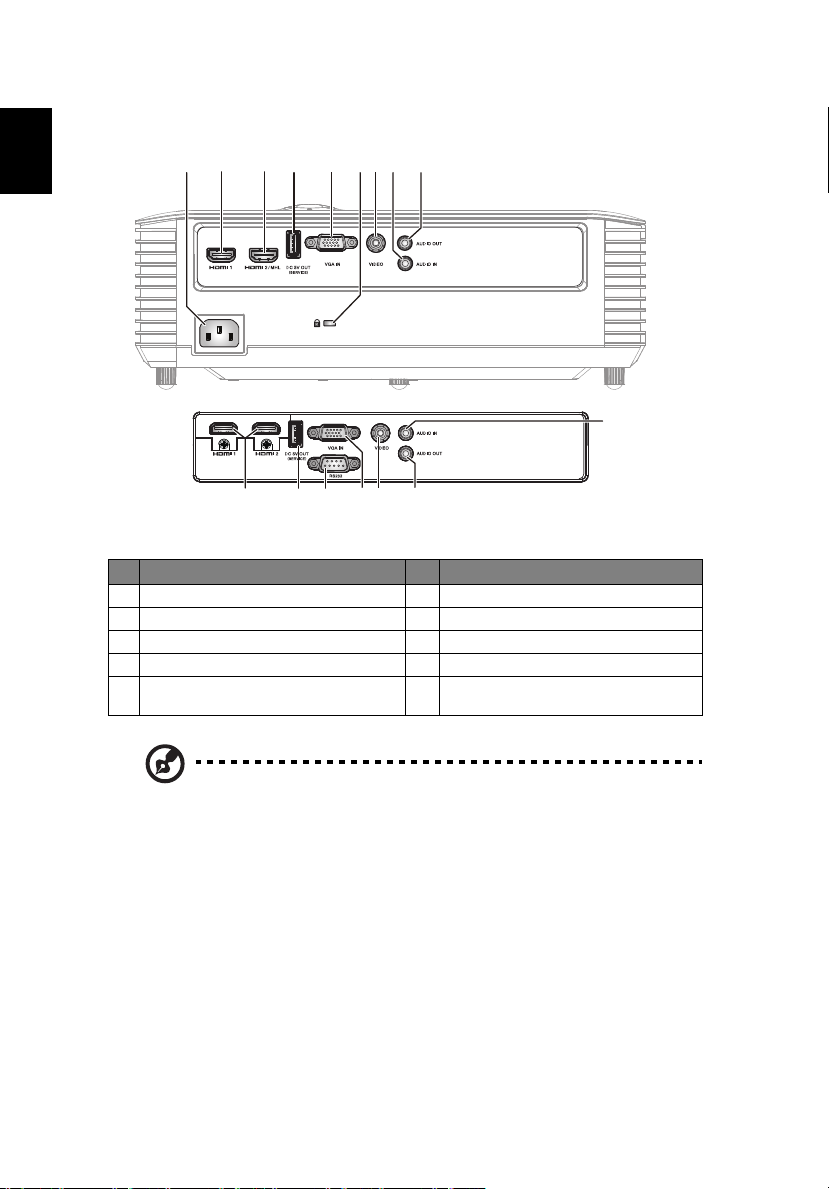

Tylna strona

4 75 961 832

9

5

2

# Opis # Opis

1 Gniazdo zasilania 6 Port blokady Kensington™
2Złącze HDMI 7 Złącze wejścia Composite video
3Złącze HDMI (MHL) 8 Złącze wejścia audio
4Wyjście DC 5 V (serwisowe) 9 Złącze wyjścia audio
5 Analogowy sygnał komputera PC/HDTV/

złącze wejścia component video

104

87

10 Złącze RS232

Uwaga: Funkcje różnią się w zależności od modelu.

Polski

Panel sterowania

21

106

4 7

9

5

3

8

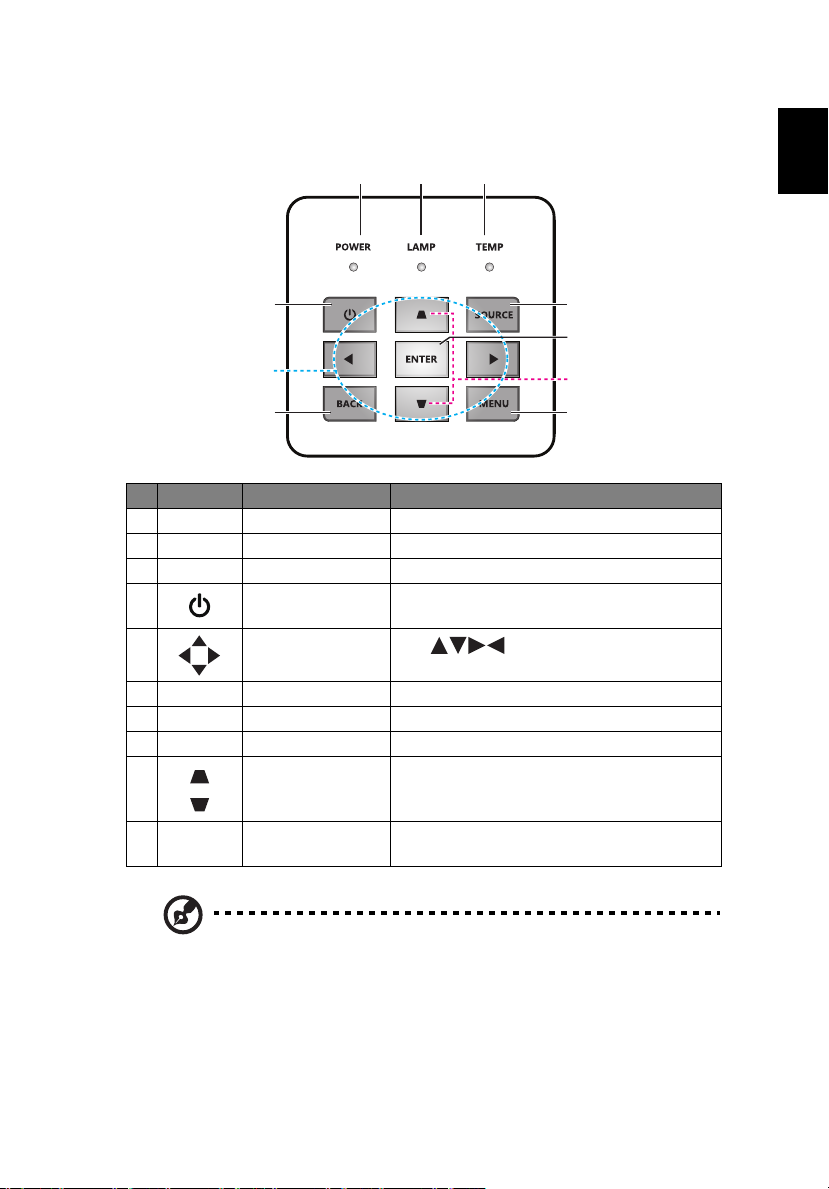

# Ikona Funkcja Opis

1 POWER Zasilanie Wskaźnik LED zasilania
2 LAMP LAMP Wskaźnik LED lampy
3 TEMP TEMP Wskaźnik LED temperatury

4 Zasilanie

5

6 BACK DO TYŁU Powrót do poprzedniej operacji.
7SOURCEŹRÓDŁO Zmiana aktywnego źródła.
8 ENTER ENTER Potwierdzenie wyboru elementów.

9 KEYSTONE

10 MENU MENU

Cztery kierunkowe
przyciski wyboru

Sprawdź zawartość części „Włączanie/
wyłączanie projektora”.

Użyj do wyboru elementów lub do
regulacji wybranych parametrów.

Regulacja obrazu w celu kompensacji
zniekształcenia spowodowanego
nachyleniem projektora.

Naciśnij przycisk „MENU”, aby wyświetlić lub
zamknąć menu ekranowe (OSD).

6

Uwaga: Funkcje różnią się w zależności od modelu.

7

Polski

1

6

5

7

8

9

10

11

18

12

13

14

15

16

17

19

20

21

22

23

24

25

4

2
3

Model No:T-2502

MC.JPQ11.004

Model No:T-2501

MC.JPQ11.003

27

1

3

2

4

6

5

7

8

9

10

11

18

12

13

14
15

16

17

19

20
21

22

23

24

25

28

Model No:J-25050

MC.JMV11.009

Model No:J-25021

MC.JMV11.006

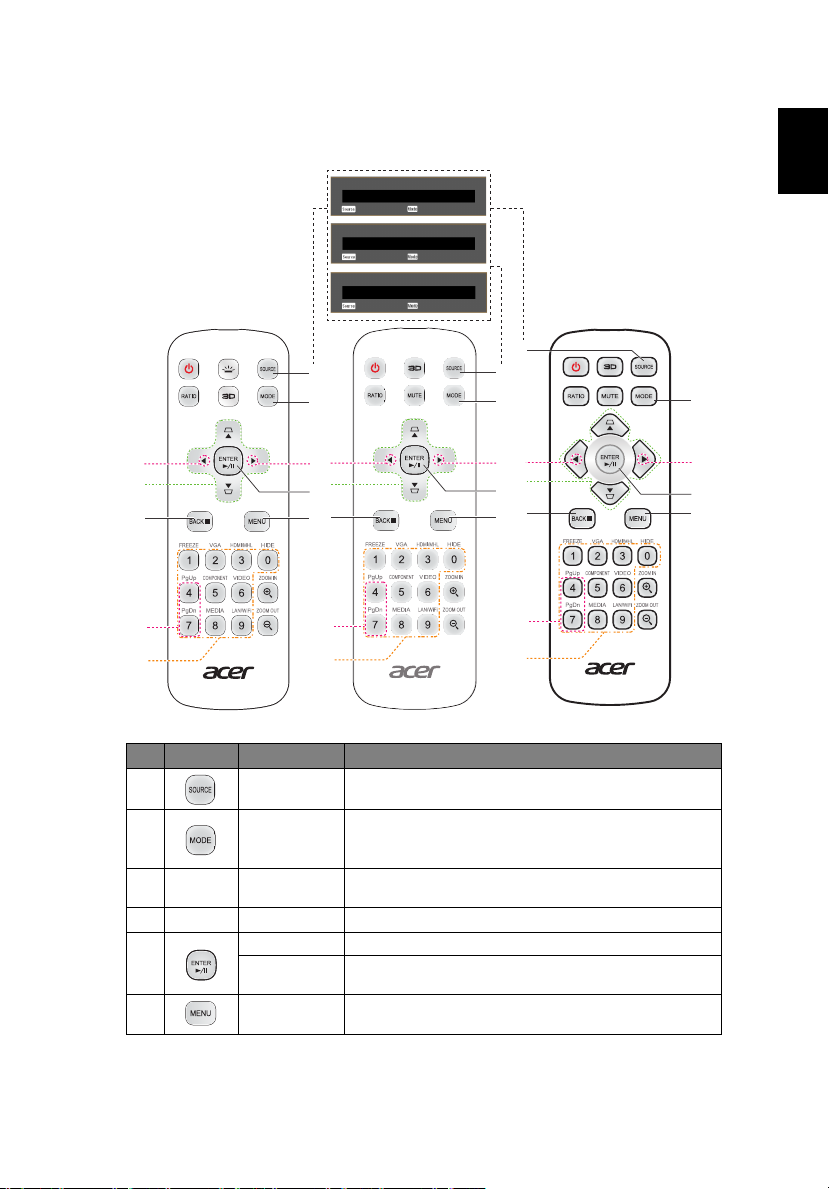

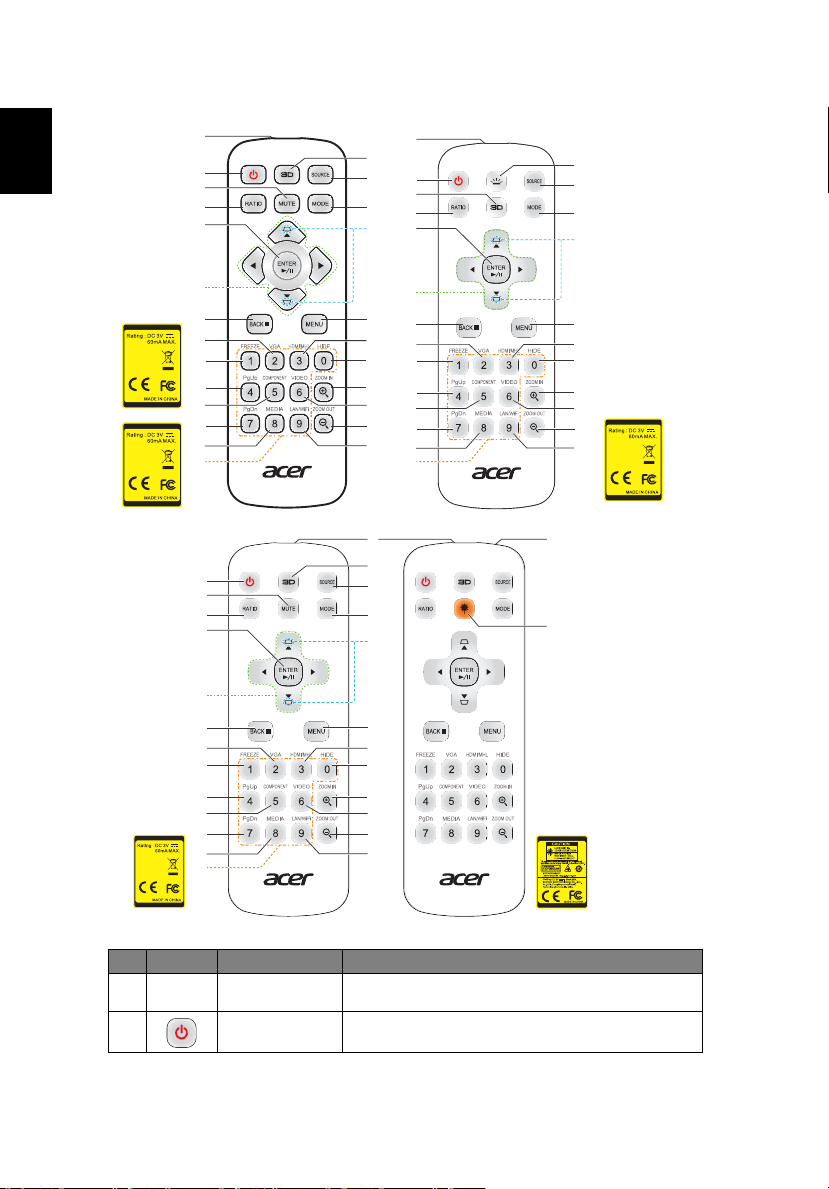

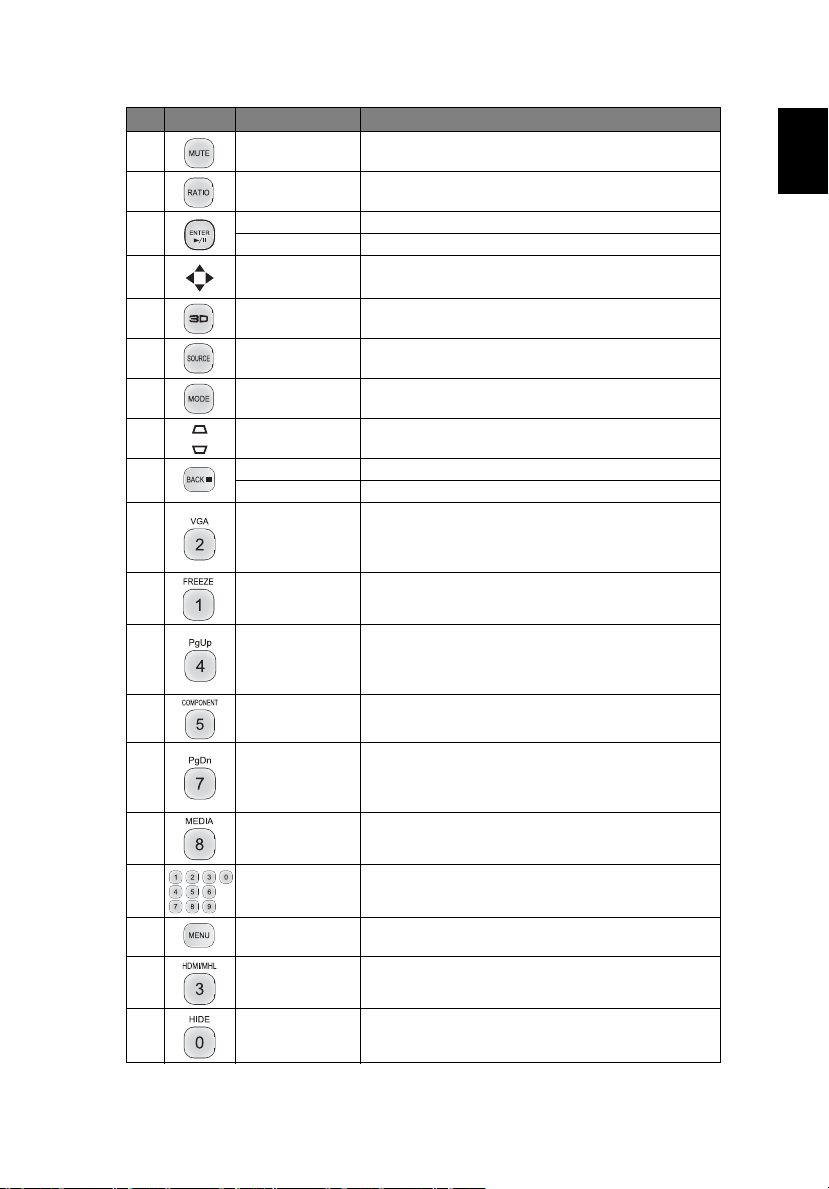

Układ pilota zdalnego sterowania

1

2
7

4
5

6

11

12

13

14
15

16

17
18

26

8

9

10

19

20
21

22

23

Model No:J-25091

24

25

MC.JQ011.004

# Ikona Funkcja Opis

1

2 Zasilanie Sprawdź część „Włączanie/wyłączanie projektora”.

Nadajnik
podczerwieni

Wysyła sygnały do projektora.

Polski

# Ikona Funkcja Opis

3MUTEWłączanie/wyłączanie głośności dźwięku.

4 RATIO Wybór wymaganego współczynnika proporcji.

5

6

73D Naciśnij „3D” aby wybrać modele 3D.

8 ŹRÓDŁO Zmiana aktywnego źródła.

9 TRYB Wybór trybu wyświetlania.

10 KEYSTONE

11

12 VGA

13 FREEZE Wstrzymanie obrazu na ekranie.

14 Strona w górę

Wybór/Enter Potwierdzenie wyboru elementów.
Odtw./Pauza Naciśnij, aby rozpocząć/wstrzymać odtwarzanie.

Cztery kierunkowe
przyciski wyboru

WSTECZ Powrót do poprzedniej operacji.
ZATRZYMAJ Naciśnij, aby zatrzymać odtwarzanie.

Użyj przycisku w górę, w dół, w lewo, w prawo do wyboru
elementów lub wykonaj regulację wybranych elementów.

Regulacja obrazu w celu kompensacji zniekształcenia
spowodowanego nachyleniem projektora.

Naciśnij przycisk „VGA“, aby zmienić źródło na złącze
VGA. To złącze obsługuje analogowe sygnały RGB,
YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) oraz
RGBsync.

Wyłącznie dla trybu komputera. Użyj tego przycisku do
wybrania poprzedniej strony. Ta funkcja jest dostępna
wyłącznie po podłączeniu do komputera złącza USB Ctrl
(mini typ B) kablem USB.

8

15 COMPONENT Nie działa.

Wyłącznie dla trybu komputera. Użyj tego przycisku do

16 Strona w dół

17 MEDIÓW

18 KeyPad 0~9

19 MENU

20 HDMI™/MHL W celu zmiany źródła na HDMI/MHL.

21 HIDE

wybrania następnej strony. Ta funkcja jest dostępna
wyłącznie po podłączeniu do komputera złącza USB Ctrl
(mini typ B) kablem USB.

Naciśnij „MEDIA”, aby wrócić do strony głównej trybu
multimedialnego.

Naciśnij „0~9“, aby wprowadzić hasło w ustawieniach
„Zabezpiecz.“.

Naciśnij przycisk „MENU”, aby wyświetlić lub zamknąć
menu ekranowe (OSD).

Chwilowe wyłączenie video. Naciśnij „HIDE“ w celu
ukrycia obrazu, naciśnij ponownie w celu wyświetlenia
obrazu.

9

Polski

# Ikona Funkcja Opis

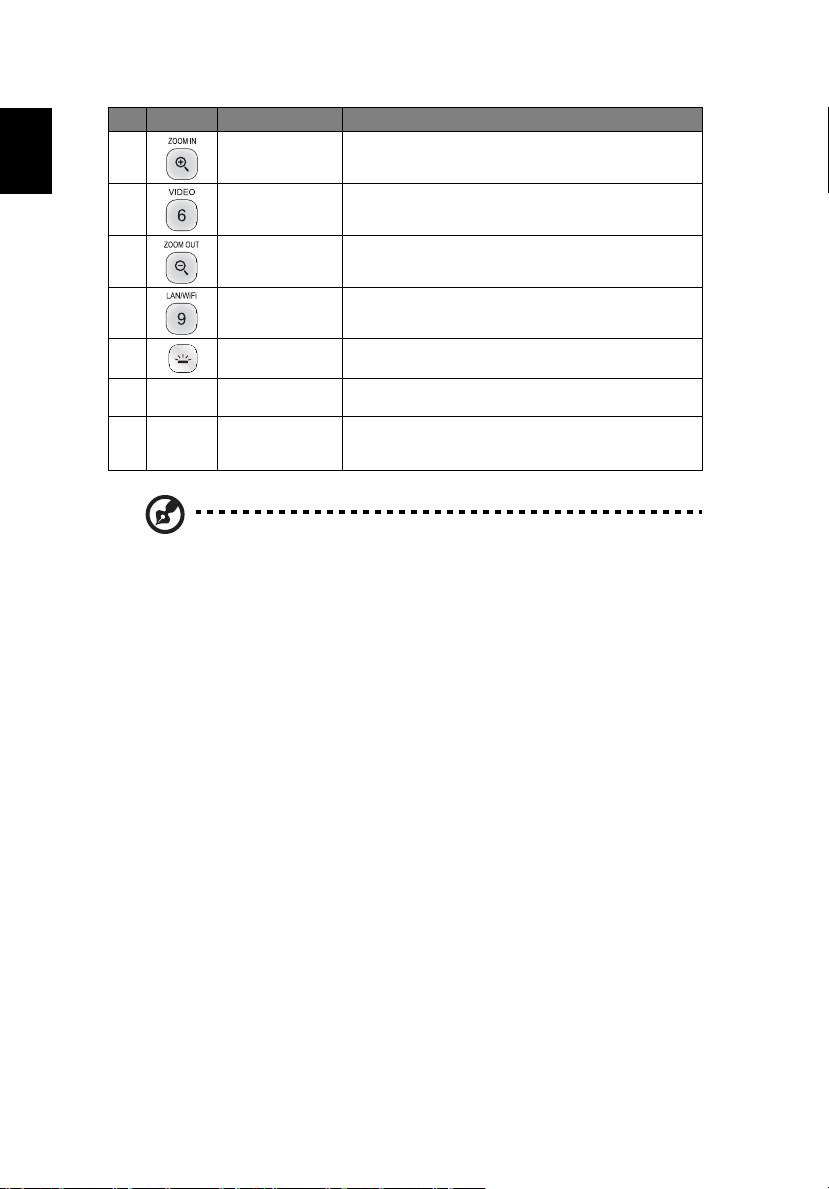

22 POWIĘKSZENIE Powiększanie wyświetlanego obrazu.

23 VIDEO Do zmiany źródła na COMPOSITE VIDEO.

24 ZMNIEJSZENIE Zmniejszanie wyświetlanego obrazu.

25 LAN/WiFi Nie działa.

26

27

28 Przycisk laserowy

Backlight
(Podświetlenie)

Wskaźnik
laserowy

Uwaga: Funkcje różnią się w zależności od modelu.

Podświetlenie pilota zdalnego sterowania.

Skieruj pilota w stronę ekranu.

Wyceluj pilotem zdalnego sterowania w ekran projekcji,
naciśnij i przytrzymaj ten przycisk w celu uaktywnienia
wskaźnika lasera.

Polski

Kontrola MHL (Mobilne łącze wysokiej

7

1

2

8

10

6

9

5

3

4

7

1

2

8

10

6

9

5

3

4

7

2

8

10

6

3

4

9

1

5

Tryb sterowania MHL

Nawigacja

Następny tryb

Zakończ ster. MHL

Tryb sterowania MHL

Numeryczne

Następny tryb

Zakończ ster. MHL

Tryb sterowania MHL

Multimedia

Następny tryb

Zakończ ster. MHL

rozdzielczości)

10

# Ikona Funkcja Opis

1 ŹRÓDŁO

2TRYB

3

4

5

u

t

6MENU

Naciśnij przycisk „ŹRÓDŁO” w celu przełączenia między
trybem Nawigacja, Numeryczne a Multimedia.

•Naciśnij przycisk „TRYB” i przytrzymaj go przez jedną
sekundę, aby uaktywnić Tryb sterowania MHL.

Głośność w
górę

Głośność w dół Zmniejszanie głośności. (wyłącznie dla trybu Multimedia)
Wybór/Enter Naciśnij, aby wybrać plik. (wyłącznie dla trybu Nawigacja)

Odtw./Pauza

•Naciśnij ponownie przycisk „TRYB”, aby wyjść.

Zwiększanie głośności. (wyłącznie dla trybu Multimedia)

Przełączanie między odtwarzaniem i pauzą. (wyłącznie dla
trybu Multimedia)

Naciśnij, aby uruchomić menu główne.
(wyłącznie dla trybu Nawigacja)

11

Polski

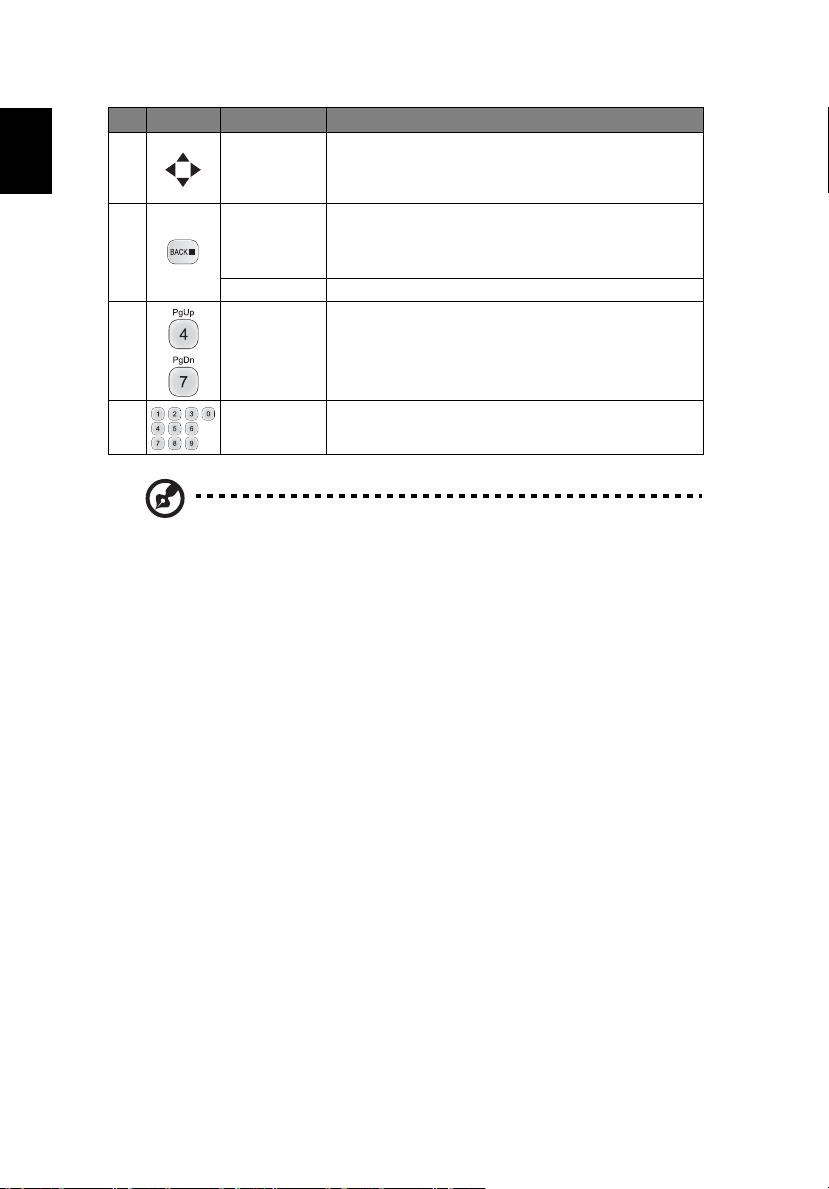

# Ikona Funkcja Opis

Cztery

7

8

kierunkowe
przyciski
wyboru

Wstecz/
Zamknij

Zatrzymaj Zatrzymanie odtwarzania. (wyłącznie dla trybu Multimedia)

Użyj przycisku w górę, w dół, w lewo, w prawo do wyboru
elementów lub wykonaj regulację wybranych elementów.
(wyłącznie dla trybu Nawigacja)

•Naciśnij „DO TYŁU”, aby cofnąć się o jeden poziom w
menu.

•Aby opuścić plik.

(wyłącznie dla trybu Nawigacja)

9 PgUp/PgDn

10 KeyPad 0~9 Przyciski cyfr. (wyłącznie dla trybu Numeryczne)

Użyj przycisku do wybrania następnej lub poprzedniej
strony. (wyłącznie dla trybu Nawigacja)

Uwaga: Funkcje różnią się w zależności od modelu.

Polski

Wprowadzenie

11

13

R

L

HDTV adapter

RCA

4

6

2

10

10

3

3

3

9

5

5

8

7

12

2

2

1

14

Urządzenia
inteligentne

Wyjście video

Wyświetlacz

Ekran

Głośniki

Nadajnik podczerwieni 3D

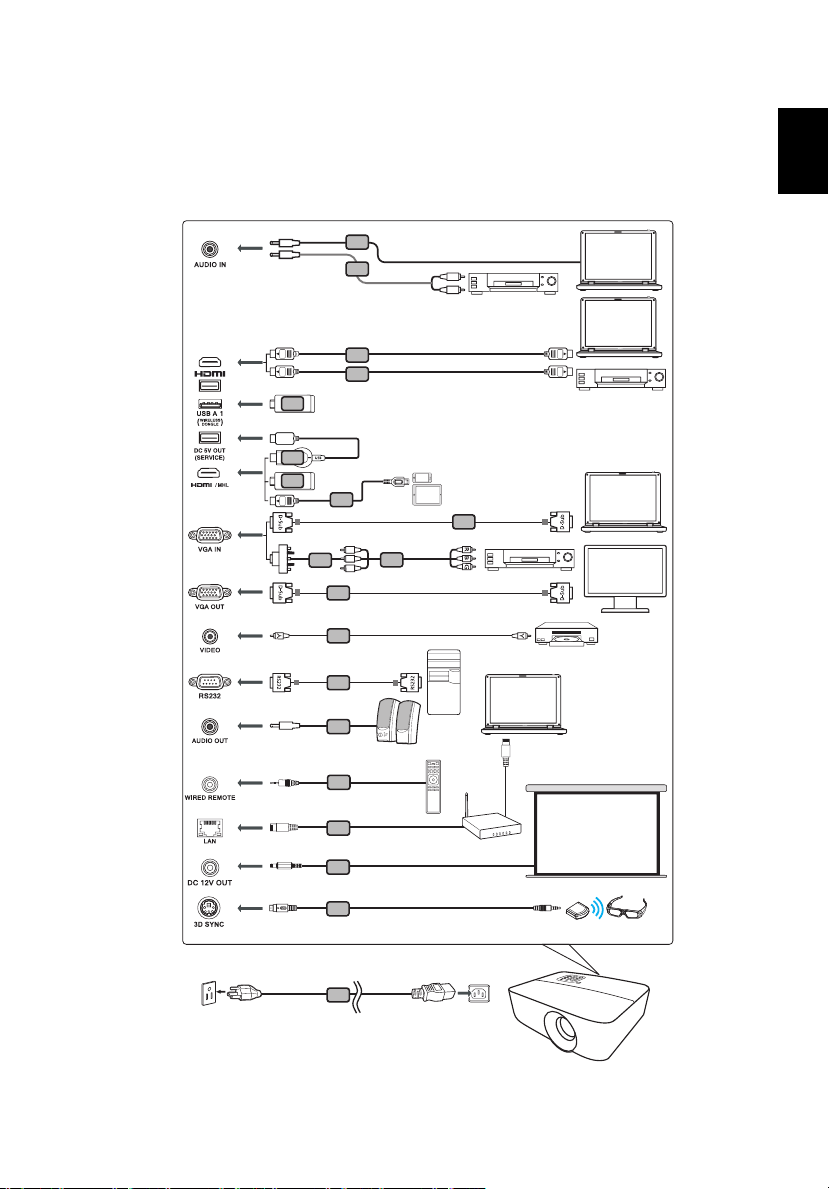

Podłączanie projektora

12

13

Polski

# Opis # Opis

1 Przewód zasilający 8 Kabel RS232
2 Kabel audio 9 Klucz WirelessHD
3 Kabel HDMI (MHL) 10 Klucz projekcji bezprzewodowej
4 Adapter VGA do component/HDTV 11 Przewodowy pilot zdalnego sterowania
5 Kabel VGA 12 Kabel LAN
6 Kabel component 3 RCA 13 Kabel prądu stałego 12V
7 Kabel Composite video 14 Kabel 3D SYNC

Uwaga 1: Aby zapewnić prawidłowe działanie projektora z
komputerem należy sprawdzić czy tryb taktowania wyświetlania jest
zgodny z projektorem.

Uwaga 2: Funkcje różnią się w zależności od modelu.
Uwaga 3: Jeśli długość kabla USB przekacza 5 m, wymaga on

zasilanego przedłużacza.
Uwaga 4: Do uaktywnienia funkcji MHL w niektórych smartfonach
wymagany jest konwerter (zapewniany przez producenta smartfona).
Uwaga 5: Złącze wyjścia USB DC 5 V obsługuje parametry wyjściowe
zasilania 5 V i służy tylko do ładowania urządzenia power bank, gdy
źródło MHL nie jest wykrywane.
Uwaga 6: Złącze VGA OUT przekazuje sygnał tylko dla złącza
VGA IN 1.
Uwaga 7: Do uaktywnienia funkcji MHL w niektórych urządzeniach
inteligentnych wymagany jest konwerter (zapewniany przez
producenta urządzenia inteligentnego).
Uwaga 8: Zgodne klucze HDMI/MHL: WirelessHD (MWIHD1), MWA3,
Chromecast™.

Polski

Włączanie/wyłączanie projektora

Włączanie projektora

1 Upewnij się, że jest prawidłowo podłączony przewód zasilający i kabel

sygnałowy. Wskaźnik LED zasilania zacznie świecić czerwonym światłem.

2Włącz projektor, naciskając przycisk „Zasilanie” na panelu sterowania lub

pilocie zdalnego sterowania; wskaźnik LED zasilania zmieni kolor na niebieski.

3Włącz źródło (komputer, notebook, odtwarzacz video player, itp.). Projektor

automatycznie wykryje źródło sygnału.

•Jeśli na ekranie wyświetlone zostaną ikony „Blokada” i „Ródło” oznacza
to, że projektor jest zablokowany do specyficznego typu źródła, i nie
wykryto takiego typu sygnału wejścia.

•Jeśli na wyświetlaczu pojawi się komunikat „Brak sygnału”, upewnij się, że
kable sygnałowe są prawidłowo podłączone lub naciśnij przycisk
bezpośredniego wyboru źródła.

• Przy jednoczesnym podłączeniu do wielu źródeł, użyj przycisku „Źródło”
na panelu sterowania lub na pilocie zdalnego sterowania albo przycisku
bezpośredniego wyboru źródła na pilocie zdalnego sterowania w celu
przełączenia pomiędzy wejściami.

14

15

Polski

Wyłączanie projektora

1Aby wyłączyć projektor, naciśnij i przytrzymaj przycisk zasilania. Pojawi się ten

komunikat: „Naciśnij ponownie przycisk zasilania, aby dokończyć proces
wyłączania” Ponownie naciśnij przycisk zasilania.

2Po wyłączeniu projektora wskaźnik LED zasilania zmieni kolor na CZERWONY

i zacznie szybko migać, a wentylator(y) będzie(ą) kontynuował(y) pracę przez
około 2 minuty, aby zapewnić prawidłowe chłodzenie systemu. (obsługa
wyłącznie w trybie „Wznów natychm”)

3 Dopóki jest podłączony przewód zasilający, można nacisnąć przycisk zasilania,

aby podczas 2-minutowego procesu zamykania natychmiast włączyć ponownie
projektor. (obsługa wyłącznie w trybie „Wznów natychm”)

4 Po zakończeniu przez system chłodzenia, zatrzymane zostanie miganie

wskaźnika LED zasilania i zacznie on świecić stałym światłem czerwonym
wskazując tryb wstrzymania.

5Teraz można bezpiecznie odłączyć przewód zasilają

Wskaźniki ostrzeżeń:

• "Przegrzanie wentylatora. Lampa wkrótce wyłączy się

automatycznie."

Ten komunikat ekranowy wskazuje przegrzanie projektora. Dla lamp z
automatycznym wyłączeniem, projektor wyłącza się automatycznie, po
czym wskaźnik LED temperatury zaczyna świecić stałym czerwonym
światłem. Skontaktuj się z lokalnym dostawcą lub z punktem serwisowym.

• "Awaria wentylatora. Lampa wkrótce wyłączy się automatycznie."
Ten komunikat ekranowy wskazuje uszkodzenie wentylatora. Lampa
wyłączy się automatycznie, po czym nastąpi automatyczne wyłączenie
projektora i zacznie migać wskaźnik LED temperatury. Skontaktuj się z
lokalnym dostawcą lub z punktem serwisowym.

cy.

Uwaga 1: Gdy projektor wyłączy się automatycznie i wskaźnik LED
lampy zacznie świecić stałym czerwonym światłem należy
skontaktować się z lokalnym sprzedawcą lub z punktem serwisowym.

Uwaga 2: Funkcje różnią się w zależności od modelu.
Uwaga! Projektor wejdzie w trwającą dwie minuty fazę chłodzenia

celem zapewnienia ciągłej, optymalnej pracy lampy.
Uwaga! Projektora nie należy wyłączać w ciągu 1 minuty od
włączenia.

Polski

Regulacja projektowanego obrazu

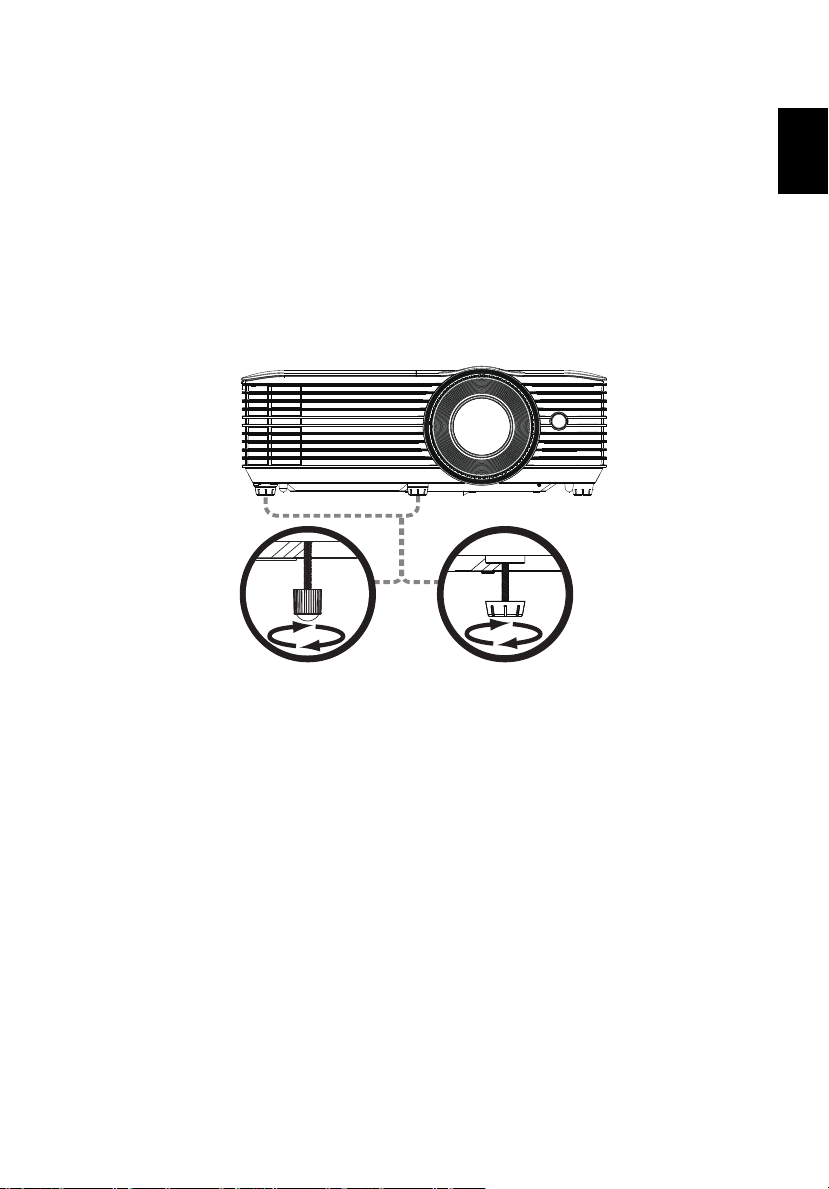

Pokrętło regulacji nachylenia

Regulacja wysokości projektowanego obrazu

Projektor jest wyposażony w stopkę podnośnika do regulacji wysokości obrazu.

Aby podnieść/obniżyć obraz:

Użyj pokrętła regulacji nachylenia, do dokładnego dostrojenia kąta wyświetlania.

16

17

Polski

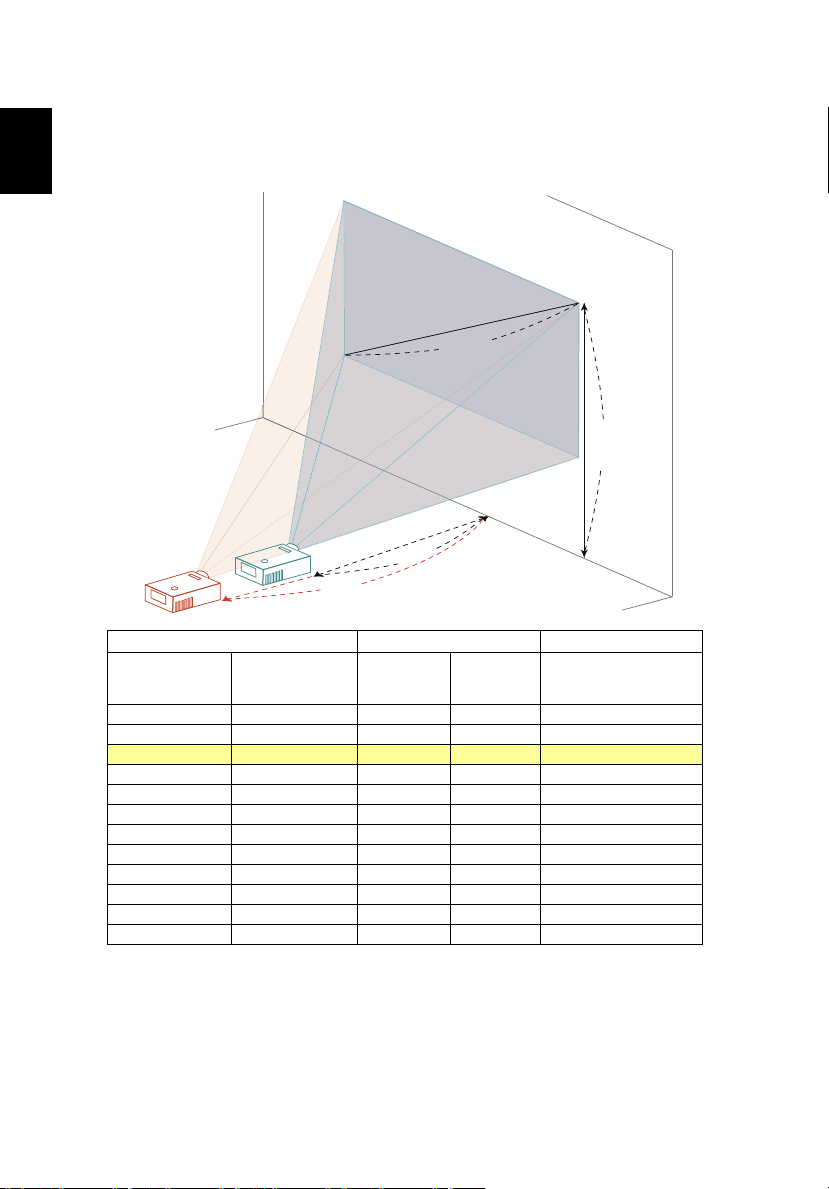

Wymagana Odległość

2,2 m

2,0 m

Wysokość:
87 cm

od podstawy do
górnej krawędzi
obrazu

60"

Wymagany
rozmiar obrazu

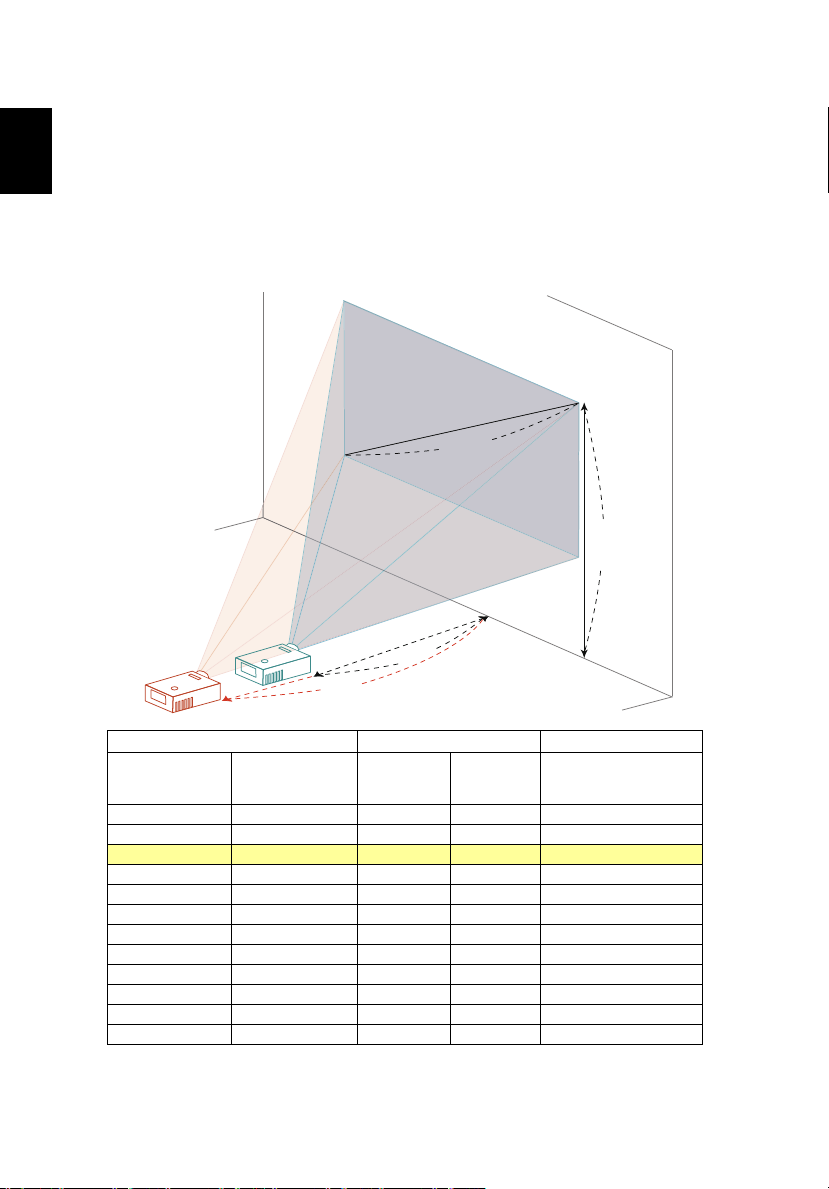

Jak uzyskać preferowany rozmiar obrazu poprzez
regulację odległości i powiększenia

Tabela poniżej pokazuje jak uzyskać wymagany rozmiar obrazu poprzez regulację
pozycji lub pokrętła zoom.

• Seria 1080p o współczynniku powiększenia 1,1x i współczynniku projekcji
1,47~1,62:1

Aby uzyskać rozmiar obrazu 60" należy ustawić projektor w odległości 2,0 m i 2,2 m
od ekranu.

A

D

B

C

Wymagany rozmiar obrazu Odległość (m) Góra (cm)

Przekątna (cale)

<A>

28 62 x 35 1,0 40
50 111 x 62 1,6 1,8 72
60 133 x 75 2,0 2,2 87
70 155 x 87 2,3 2,5 101
80 177 x 100 2,6 2,9 116

90 199 x 112 2,9 3,2 130
100 221 x 125 3,3 3,6 144
120 266 x 149 3,9 4,3 173
150 332 x 187 4,9 5,4 217
200 443 x 249 6,5 7,2 289
250 553 x 311 8,1 9,0 361
300 664 x 374 9,76 433

Współczynnik zoom: 1,1x

S (cm) x W (cm)

Maks. zoom

<B>

Min. zoom

<C>

Od podstawy do górnej

krawędzi obrazu

<D>

18

Polski

A

C

B

Wymagana Odległość

0,7 m

Wysokość:
87 cm

od podstawy do
górnej krawędzi
obrazu

60"

Wymagany
rozmiar obrazu

• Seria 1080p o współczynniku powiększenia 1,0x i współczynniku projekcji 0,5:1
Aby uzyskać rozmiar obrazu 60", należy ustawić projektor w odległości 0,7 m od
ekranu.

Wymagany rozmiar obrazu Odległość (m) Góra (cm)

Przekątna (cale)

<A>

45 100 x 56 0,5 65
50 111 x 62 0,6 72
60 133 x 75 0,7 87
70 155 x 87 0,8 101
80 177 x 100 0,9 116

90 199 x 112 1,0 130
100 221 x 125 1,1 144
120 266 x 149 1,3 173
150 332 x 187 1,7 217
180 398 x 224 2,0 260
200 443 x 249 2,2 289
247 553 x 311 2,8 361
303 671 x 377 3,3 438

Współczynnik zoom: 1,0x

S (cm) x W (cm)

Maks. zoom

<B>

Od podstawy do górnej

krawędzi obrazu

<C>

19

Polski

A

C

D

B

Wymagana Odległość

2,2 m

2,0 m

Wysokość:
87 cm

od podstawy do
górnej krawędzi
obrazu

60"

Wymagany
rozmiar obrazu

• Seria 1080p o współczynniku powiększenia 1,1x i współczynniku projekcji
1,5~1,66:1

Aby uzyskać rozmiar obrazu 60" należy ustawić projektor w odległości 2,0 m i 2,2 m
od ekranu.

Wymagany rozmiar obrazu Odległość (m) Góra (cm)

Przekątna (cale)

<A>

27 60 x 34 1,0 39
50 111 x 62 1,7 1,8 72
60 133 x 75 2,0 2,2 87
70 155 x 87 2,3 2,5 101
80 177 x 100 2,7 2,9 116

90 199 x 112 3,0 3,3 130
100 221 x 125 3,3 3,7 144
120 266 x 149 4,0 4,4 173
150 332 x 187 5,0 5,5 217
200 443 x 249 6,6 7,3 289
250 553 x 311 8,3 9,2 361
300 664 x 374 9,96 433

Współczynnik zoom: 1,1x

S (cm) x W (cm)

Maks. zoom

<B>

Min. zoom

<C>

Od podstawy do górnej

krawędzi obrazu

<D>

Polski

Elementy sterowania użytkownika

Instalacja

Tryb projekcji
Miejsce projekcji
Keystone Auto
Keystone Ręcznie

Język

Resetuj

Wył.

Polski

Wybierz

Wyreguluj

Zakończ

Parow. klucza WirelessHD

Cyfrowe zmniejszanie (instalacja)

Keystone w poziomie

Przesunięcie obrazu

Menu Instalacja

Menu Instalacja udostępnia ekran OSD do instalacji i konserwacji projektora. OSD
należy użyć po wyświetleniu na ekranie komunikatu „Brak sygnału wejścia”.

Opcje menu zawierają ustawienia i regulacje dotyczące rozmiaru ekranu i
odległości, ostrości, korekcji keystone i dalsze.

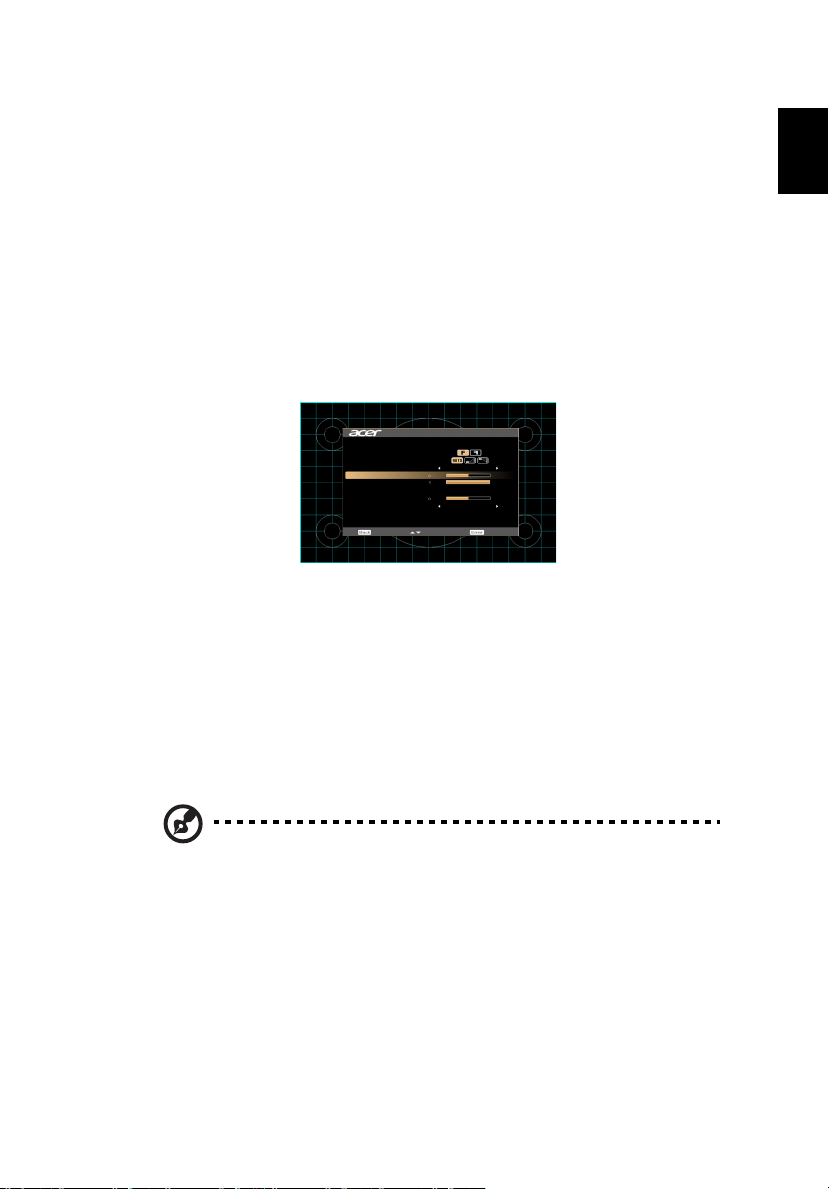

1Włącz projektor naciskając przycisk „Zasilanie” na panelu sterowania.

2Naciśnij przycisk „MENU” na pilocie zdalnego sterowania w celu wyświetlenia

menu OSD instalacji i konserwacji projektora.

20

3Wzór tła działa jako wskazówka poprawności ustawień regulacji kalibracji i

wyrównania, takich jak rozmiar ekranu i odległość, ostrość i dalsze.

4 Menu Instalacja zawiera kilka opcji.

Użyj klawiszy strzałek w górę lub w dół w celu wyboru danej opcji, klawiszy

strzałek w lewo lub w prawo w celu regulacji ustawień wybranej opcji i

przycisku „ENTER”, aby przejść do podmenu w celu ustawienia danej funkcji.

Nowe ustawienia zostaną zapisane automatycznie po wyjściu z menu.

5Naciśnij przycisk „MENU” lub „DO TYŁU” w dowolnym czasie, aby opuścić

menu i wrócić na ekran powitalny Acer.

Uwaga: Funkcje różnią się w zależności od modelu.

21

Polski

Menu główne

Podmenu

Ustawienie

Wybierz WprowadźZakończ

Kolor

Tryb wy świetlania

Profil koloru

Jasność

Kontrast

Wył.

Temp. barwowa

Gamma

Użytk. 1

LumiSense

BluelightShield

Wył.

Nasycenie

Barwa

Zaawansowane

Zm. naz.

Prezentacja

Menu ekranowe (OSD)

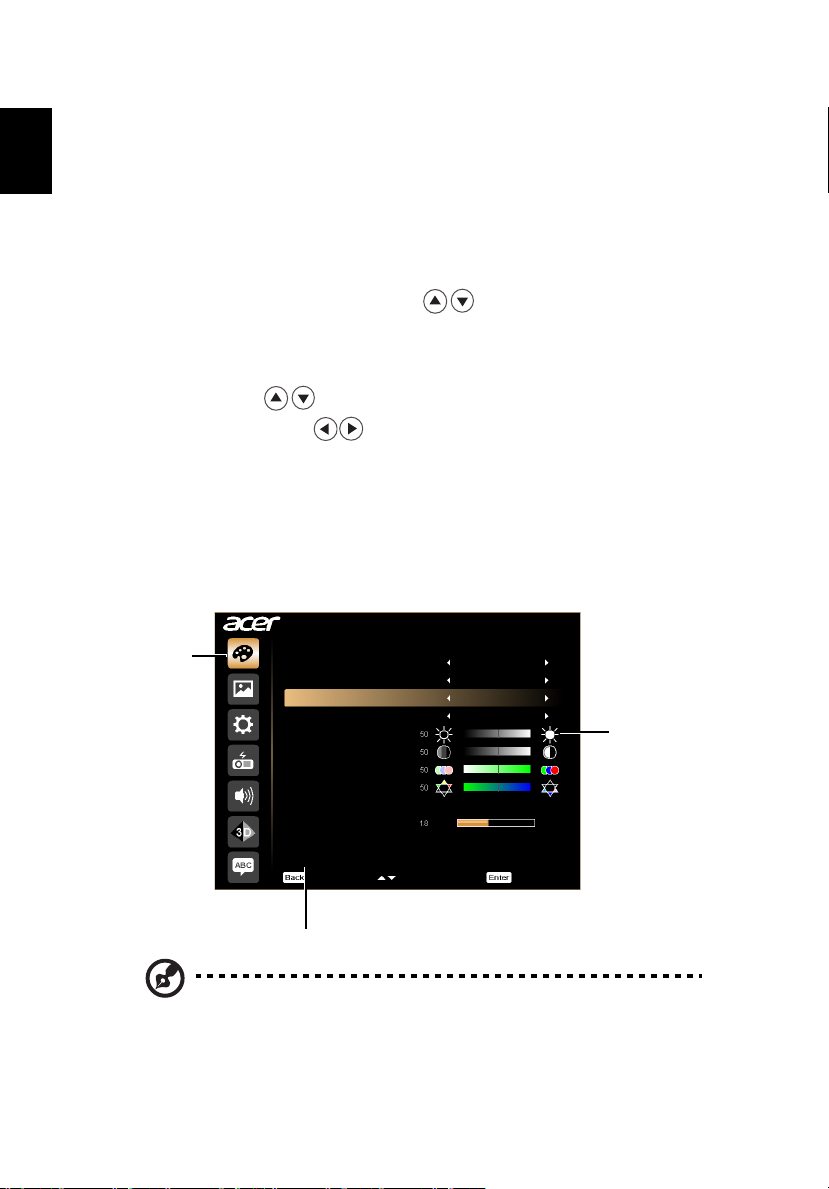

Projektor posiada wielojęzyczne menu ekranowe OSD, które umożliwia
wykonywanie regulacji i zmianę różnych ustawień.

Używanie menu OSD

• Aby otworzyć menu OSD, naciśnij „MENU” na pilocie zdalnego sterowania lub
w panelu sterowania.

•Po wyświetleniu OSD, użyj przycisków do wyboru dowolnych
elementów w menu głównym. Po wybraniu wymaganego elementu menu

głównego naciśnij „ENTER”, aby przejść do podmenu w celu ustawienia
właściwości.

•Użyj przycisków do wyboru wymaganego elementu i wyreguluj

ustawienia przyciskami .

• Wybierz następny element do regulacji w podmenu i wyreguluj w sposób
opisany powyżej.

•Naciśnij „DO TYŁU” na pilocie zdalnego sterowania lub w panelu sterowania,
ekran powróci do menu głównego.

•Aby zamknąć menu OSD, naciśnij przycisk „DO TYŁU” na pilocie zdalnego
sterowania lub panelu sterowania. Menu OSD zostanie zamknięte, a projektor
automatycznie zapisze nowe ustawienia.

Uwaga 1: Niektóre z poniższych ustawień OSD mogą być niedostępne. Należy
odnieść się do faktycznego menu OSD projektora.
Uwaga 2: Funkcje różnią się w zależności od modelu.

Polski

Kolor

22

LumiSense

BluelightShield

Tryb
wyświetlania

Technologia LumiSense Acer, pozwala na inteligentną i automatyczną
optymalizację obrazów projekcji dla ustawienia najbardziej komfortowej
wartości lumenów obrazu w zależności od zawartości obrazu. Funkcja ta
wzmacnia w znacznym stopniu widoczność ciemnych szczegółów oraz
nasycenie kolorów.

•Wył.: Ustawienie domyślne.

• Normalna: Wybierz „Normalna”, aby uzyskać efekt wizualny
podkreślenia ciemnych szczegółów.

• Wzmocn.: Wybierz „Wzmocn.”, aby uzyskać efekt wizualny jasności.

• Dynamiczny czarny: Automatyczna optymalizacja wyświetlania
ciemnych scen filmu, umożliwiająca pokazywanie niesamowitych
szczegółów.

<Uwaga>: Po włączeniu LumiSense, BluelightShield przełączy się na
„Wył.”.

•Wył.: Ustawienie domyślne.

• Niska / Średni / Wys.: Wybierz Niska/Średnia/Wys. w celu
dynamicznego zmniejszenia różnych poziomów ekspozycji światła
niebieskiego.

<Uwaga>: Po włączeniu BluelightShield, LumiSense przełączy się na
„Wył.”.

Dostępnych jest wiele wstępnych ustawień fabrycznych,
zoptymalizowanych dla różnych typów obrazów.

• Jasny: Do optymalizacji jasności.

• Prezentacja: Do prezentacji konferencyjnych.

• Stand.: Do powszechnie występujących warunków.

• Video: Do odtwarzania video w jasnym otoczeniu.

•Gra: Do gier.

• Edukacja: Do środowiska edukacji.

• Film: W celu uzyskania jaśniejszego i ogólnego odtwarzania filmów/
materiału wideo / zdjęć.

• Gra - obraz ciemny: Graj w gry w zaciemnionych pomieszczeniach.

• Gra - obraz jasny: Graj w gry w oświetlonych pomieszczeniach.

• sRGB: Standardowa przestrzeń kolorów RGB.

• Football: Do oglądania footballu.

• Zaciemnione kino: W przypadku przyciemnionego materiału
filmowego.

• Rec. 709: standardowa przestrzeń kolorów Rec. 709.

•ISF dzień: Kalibracja i optymalizacja wyświetlanego obrazu dla
jasnego otoczenia wykonana przez uprawnionego technika ISF.

• ISF noc: Kalibracja i optymalizacja wyświetlanego obrazu dla
ciemnego otoczenia wykonana przez uprawnionego technika ISF.

• Gra - automatyczny: Do gier; automatyczna regulacja kontrastu i
nasycenia kolorów obrazu w zależności od wyświetlanej zawartości.

• FPS - obraz ciemny: Do ciemniejszych gier; uwydatnienie większej
liczby szczegółów w ciemniejszych miejscach.

• FPS - obraz jasny: Do jaśniejszych gier; zwiększenie kontrastu i
nasycenia kolorów obrazu.

• EcoPro: Wydłużenie żywotności lampy.

•Użytk.: Zapamiętanie ustawień użytkownika.

23

Polski

Profil koloru

Kolor Ściany

Jasność

Kontrast

Nasycenie

Barwa

Temp. barwowa

Gamma

Użytkownik może wybierać ustawienie trybu wyświetlania jako ustawienie
referencyjne bieżącego trybu „Użytk. 1”, „Użytk. 2” lub „Użytk. 3”, z
wyjątkiem ustawienia własnego. Jeżeli użytkownik wybierze tryb
wyświetlania „Użytk. 1”, „Użytk. 2” i „Użytk. 3”, wtedy w menu ekranowym
OSD zostaną wyświetlone ustawienia "Profil koloru" i „Zm. naz.”. Oba tryby
Użytk. 1/ Użytk. 2/ Użytk. 3 są domyślnie ustawione na Standard.

Użyj tej funkcji do wyboru odpowiedniego koloru, zależnie od koloru
ściany. Dostępnych jest kilka możliwości, tj. biały, jasnożółty,
jasnoniebieski, różowy, ciemnozielony. Kolory te kompensują
zniekształcenia koorów spowodowane kolorem ściany, umożliwiając
pokazywanie prawidłowych odcieni obrazu.

Regulacja jasności obrazu.

•Naciśnij w celu przyciemnienia obrazu.

•Naciśnij w celu rozjaśnienia obrazu.

"Kontrast” reguluje różnicę pomiędzy najjaśniejszymi a najciemniejszymi
obszarami obrazu. Regulacja kontrastu zmienia ilość czerni i bieli obrazu.

•Naciśnij w celu zmniejszenia kontrastu.

•Naciśnij w celu zwiększenia kontrastu.

Regulacja obrazu video od czarno-białego, do pełnego nasycenia kolorów.

•Naciśnij do, aby zmniejszyć liczbę kolorów obrazu.

•Naciśnij do, aby zwiększyć liczbę kolorów obrazu.

Regulacja balansu kolorów czerwonego i zielonego.

•Naciśnij do, aby zwiększyć ilość koloru zielonego obrazu.

•Naciśnij do, aby zwiększyć ilość koloru czerwonego obrazu.

Tryb
Użyj tej funkcji do wyboru trybu CT1, CT2, CT3, Użytk.

Wzmocnienie R
Regulacja wzmocnienia koloru czerwonego w celu optymalizacji
temperatury barwowej.

Wzmocnienie G
Regulacja wzmocnienia koloru zielonego dla optymalizacji temperatury
barwowej.

Wzmocnienie B
Regulacja wzmocnienia koloru niebieskiego dla optymalizacji temperatury
barwowej.

Efekty przedstawienia ciemnej scenerii. Przy większej wartości gamma,
ciemne scenerie wyglądają jaśniej.

24

Polski

Zaawansowane

Wsk. zarz. kolor.
Regulacja kolorów czerwonego, zielonego, niebieskiego,
ciemnoniebieskiego, żółtego i magenta.

Wsk. barwy
Regulacja balansu kolorów czerwonego i zielonego.

Wsk. nasyc.
Zmniejsza lub zwiększa nasycenie wybranego koloru.

Wsk. wzmoc.
Dostosowuje kontrast wybranego koloru.

Doskonałe kolory
Daje rozszerzone ekranowe spektrum kolorów, które zapewnia
zwiększone nasycenie kolorów dla obrazów jasnych, żywych.

Wart. maks. bieli
Zwiększa nasycenie kolorów białych, które jest zbliżone do 100%. (tylko
źródła wideo)

Tryb Film
Ustawia obraz zoptymalizowany do 24-ramkowego trybu True Film.

Redukcja zakłóceń
Dostosowuje redukcję szumu sygnału. „0” oznacza, że redukcja szumu
jest wyłączona, „>0” zwiększa redukcję szumu.

Zwiększ. czarn.
Zapewnia to optymalny poziom czerni dla każdego źródła analogowego.

Kolor Ściany
Użyj tej funkcji do wyboru odpowiedniego koloru, zależnie od koloru
ściany. Dostępnych jest kilka możliwości, tj. biały, jasnożółty,
jasnoniebieski, różowy, ciemnozielony. Kolory te kompensują
zniekształcenia koorów spowodowane kolorem ściany, umożliwiaj
pokazywanie prawidłowych odcieni obrazu.

ISF

1. Uprawniony technik ISF skalibruje i zoptymalizuje wyświetlany obraz

pod kątem faktycznych warunków otoczenia. Tylko technik będzie znał
hasło wejściowe ISF.

2. Pozycje „ISF dzień” i „ISF noc” nie będą widoczne w opcjach trybu

wyświetlania, jeśli projektor z funkcją ISF nie zostanie skalibrowany przez
uprawnionego technika ISF. Więcej informacji można znaleźć w oficjalnej
witrynie ISF: https://www.imagingscience.com lub od sprzedawcy w kraju
klienta.

3. Uprawniony technik ISF naliczy opłatę oraz udzieli gwarancji na

kalibrację ISF, dlatego też firma Acer nie ponosi żadnej odpowiedzialności
za usługę kalibracji.

Małe opóźnienie wejścia
Użyj tej funkcji w celu uzyskania płynnie wyświetlanego ekranu bez
żadnych opóźnień.
<Uwaga> W przypadku, gdy ustawienie jest skonfigurowane na „Wł.”,
ustawienia funkcji 3D/Współ. proporcji/Keystone/Poz. pozioma/Poz.
pionowa/Inf. o wyszuk. HDMI/Śledzenie/Zoom cyfrowy zostaną
przywrócone do fabrycznych wartości domyślnych.

ąc

25

Polski

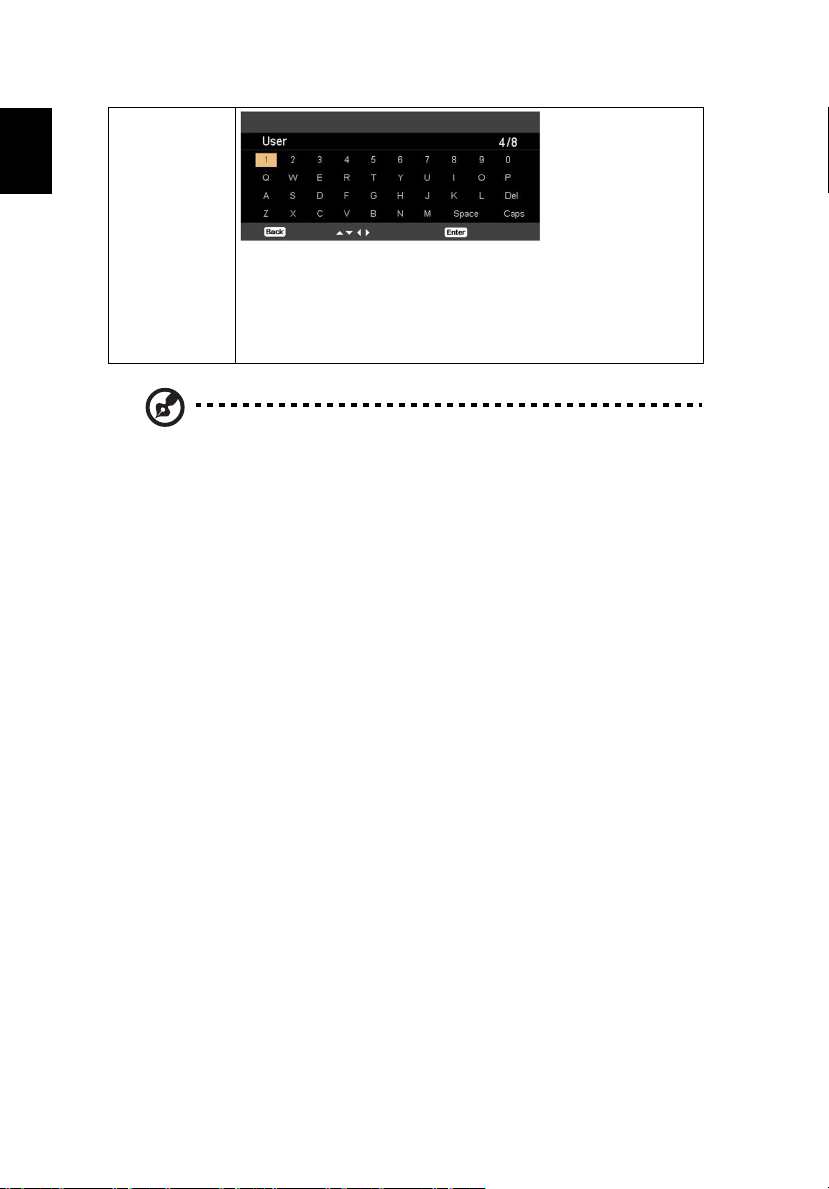

Zm. naz. tr. Użytk.

Wybierz WprowadźZakończ

Zm. naz.

1. Jeżeli użytkownik wybierze tryb wyświetlania „Użytk. 1”, „Użytk. 2” lub
„Użytk. 3”, wtedy w menu ekranowym OSD zostaną wyświetlone
ustawienia „Profil koloru” i „Zm. naz.”.

2. Niezwłoczny zapis po zmianie nazwy przez użytkownika.

3. Obsługiwany jest wyłącznie język angielski. Gdy użytkownik zmieni
język na dowolny język systemowy, wtedy są wyświetlane znaki angielskie,
które zostały zmienione przez użytkownika.

Uwaga 1: Funkcje „Nasycenie” i „Barwa” nie są obsługiwane w trybie komputera
lub w trybie HDMI.
Uwaga 2: Funkcje różnią się w zależności od modelu.

Polski

Obraz

26

Projekcja

Tryb projekcji

Miejsce projekcji

Współ. proporcji Użyj tej funkcji do wyboru wymaganego współczynnika proporcji.

Keystone Regulacja zniekształcenia obrazu spowodowanego nachyleniem projekcji.

• Przednia: Fabryczne ustawienie domyślne.

• Tylna: Odwrócenie obrazu, co umożliwia projekcję z tyłu
półprzezroczystego ekranu.

• Tył-sufit: Po wybraniu tej funkcji, projektor jednocześnie
odwraca i przekręca obraz. Możliwa jest projekcja z tyłu
przezroczystego ekranu przy montażu sufitowym.

• Przód-sufit: W przypadku wyboru tej funkcji w projektorze
następuje odwrócenie obrazu na potrzeby projekcji przy montażu

sufitowym.

• Przednia: Fabryczne ustawienie domyślne.

• Tylna: Odwrócenie obrazu, co umożliwia projekcję z tyłu
półprzezroczystego ekranu.

• Automat.: Automatyczna regulacja lokalizacji obrazu.

• Biurko

• Sufit: Przekręcenie obrazu górą w dół w celu projekcji przy
montażu sufitowym.

• Automat.: Zachowuje oryginalny stosunek szerokość - wysokość
obrazu i maksymalizuje obraz w celu dopasowania do naturalnej
poziomej lub pionowej liczby pikseli.

•Pełny: Zmiana rozmiaru obrazu w celu dopasowania do pełnego
ekranu dla szerokości (3840 pikseli) i wysokości (2160 pikseli).

• 4:3: Obraz zostanie przeskalowany w celu dopasowania do ekranu i
wyświetlony przy współczynniku proporcji 4:3.

• 16:9: Obraz zostanie przeskalowany w celu dopasowania do
szerokości ekranu, a wysokość zostanie dopasowana w celu
wyświetlenia obrazu, przy współczynniku proporcji 16:9.

• L.Box: Zachowanie oryginalnego współczynnika kształtu i
powiększenia do 1,333 razy.

Keystone Auto Automatyczna regulacja obrazu w pionie.
Keystone Ręcznie Regulacja zniekształcenia obrazu spowodowanego nachyleniem projekcji.

<Uwaga> Funkcja Keystone Ręcznie jest niedostępna po ustawieniu
Keystone Auto na „Wł.”.

Rozdzielczość
natywna

Ustawia rozdzielczość natywną pomiędzy 1080P a WUXGA dla projektora.

27

Polski

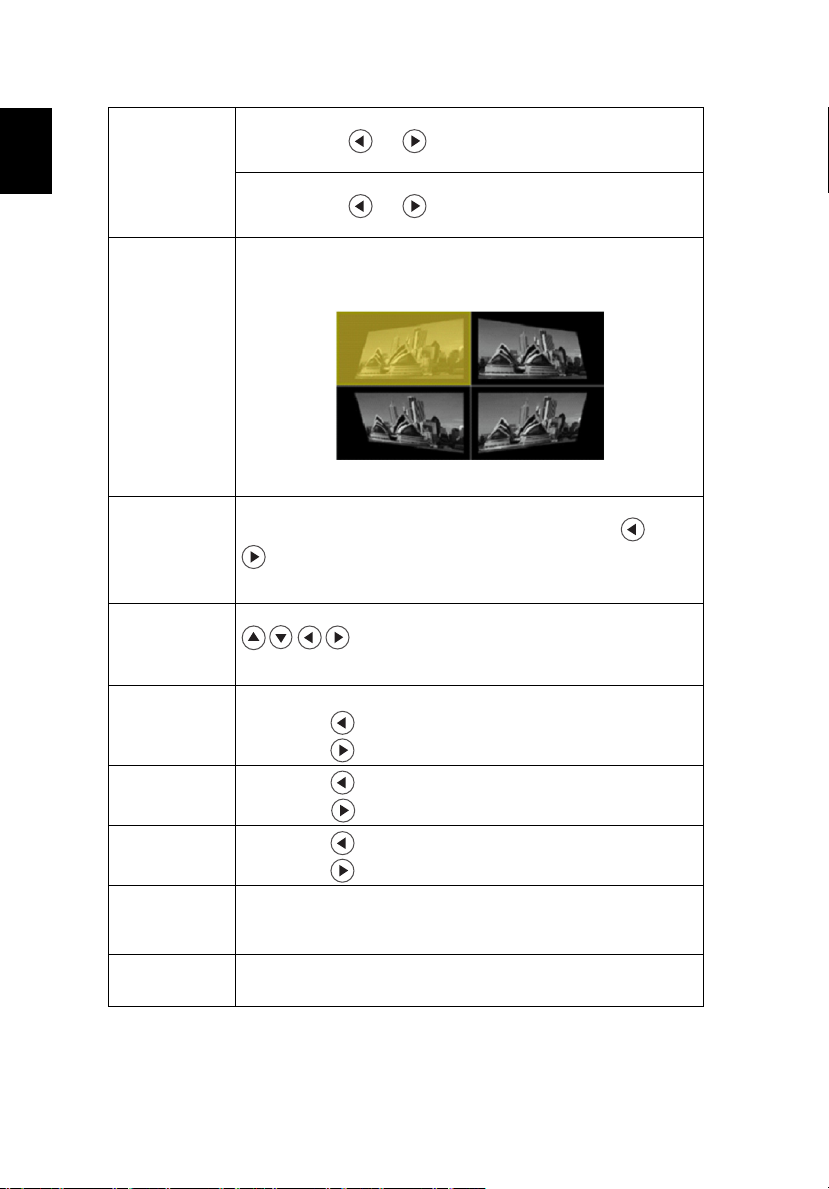

Keystone w poz./
pionie

Korekcja 4 rogów Ręczna regulacja kształtu i rozmiaru obrazu, którego boki nie tworzą

Cyfrowe
zmniejszanie
(instalacja)

Przesunięcie
obrazu

Ostrość Regulacja ostrości obrazu.

Poz. pozioma

Poz. pionowa

Częstotl. "Częstotl." zmienia szybkość odświeżania projektora w celu dopasowania

Śledzenie Synchronizuje taktowanie sygnału wyświetlania projektora z kartą

Keystone w poziomie
Naciśnij przycisk lub , aby dostosować zniekształcenie obrazu w

poziomie i uzyskać bardziej kwadratowy obraz.
Keystone w pionie

Naciśnij przycisk lub , aby dostosować zniekształcenie obrazu w
pionie i uzyskać bardziej kwadratowy obraz.

prostokąta. Naciśnij kilka razy przycisk „MODE”, aby wybrać róg do
regulacji. Naciśnij cztery kierunkowe przyciski wyboru, aby dostosować
kształt obrazu.

<Uwaga> Funkcja jest nieodstępna w czasie regulacji Keystone w
poziomie/pionie.

Ustawianie domyślnego rozmiaru wyświetlanego obrazu. Obraz można
później dalej powiększyć lub zmniejszyć, naciskając przycisk lub

. Korzystanie jednocześnie z funkcji Cyfrowe zmniejszanie (instalacja)

i Przesunięcie obrazu umożliwia dopasowanie wyświetlanego obrazu do
pełnego ekranu bez regulacji ustawień istniejącego montażu sufitowego.

Przesuwanie wyświetlanego obrazu za pomocą przycisku

. W przypadku natywnej rozdzielczoś

ta jest dostępna tylko wtedy, gdy ustawienie funkcji Cyfrowe zmniejszanie
(instalacja) jest mniejsze niż 1,0.

•Naciśnij do w celu zmniejszenia ostrości.

•Naciśnij do w celu zwiększenia ostrości.

•Naciśnij do w celu przesunięcia obrazu w lewo.

•Naciśnij do w celu przesunięcia obrazu w prawo.

•Naciśnij do w celu przesunięcia obrazu w dół.

•Naciśnij do w celu przesunięcia obrazu w górę.

do częstotliwości karty graficznej komputera. Jeśli na projektowanym
obrazie widoczne są pionowe migające paski, użyj tej funkcji w celu
wykonania niezbędnych regulacji.

graficzną. Jeśli wyświetlany obraz jest niestabilny lub migający, funkcja ta
umożliwia skorygowanie obrazu.

ci WUXGA funkcja

28

Polski

Zakres kolorów
HDMI

Inf. o wyszuk.
HDMI

Uwaga 1: Funkcje „Poz. pozioma”, „Poz. pionowa”, „Częstotl.” i „Śledzenie” nie
są obsługiwane w trybie HDMI lub wideo.
Uwaga 2: Funkcje „Zakres kolorów HDMI” i „Inf. o wyszuk. HDMI” są
obsługiwane tylko w trybie HDMI.
Uwaga 3: Funkcje różnią się w zależności od modelu.

Wyreguluj zakres kolorów danych obrazu HDMI w celu korekcji błędu
wyświetlania.

• Automat.: Automatyczna regulacja poprzez informacje z
odtwarzacza.

• Ogr. zakres: Przetwarzanie obrazu wejścia, zgodnie z ograniczonym
zakresem kolorów.

•Pełny zakres: Przetwarzanie obrazu wejścia, zgodnie z pełnym
zakresem kolorów.

Regulacja współczynnika overscan obrazu HDMI na ekranie.

• Automat.: Automatyczna regulacja poprzez informacje z
odtwarzacza.

• Underscan: Zawsze brak funkcji overscan na obrazie HDMI.

• Overscan: Stałe utrzymanie funkcji overscan na obrazie HDMI.

29

Polski

Ustawienie

Ekran startowy Użyj tej funkcji do wyboru wymaganego ekranu startowego. Po zmianie

Przechwytywanie
ekranu

Wybór źródłaRęcznie przez menu źródła, Automat. przez funkcję Inteligentne

Napis zamknięty Wybór preferowanego trybu ukrytych napisów spośród NZ1, NZ2, NZ3,

Wyjście DC 5 V Ustawienie domyślne to „Wł.”. Wybierz opcję „Wył.”, aby wyłączyć

VGA OUT
(Gotowość)

HDMI CEC Ustawienie domyślne to „Wył.”. Wybierz opcję „Wł.”, aby włączyć

ustawienia, zmiany zostaną wykonane po wyjściu z menu OSD.

• Acer: Domyślny ekran startowy projektora Acer.

•Użytk.: Wykorzystuje zapamiętany obraz z funkcji
"Przechwytywanie ekranu".

Funkcja ta umożliwia dostosowanie ekranu startowego. Aby
przechwycić obraz, który ma zostać wykorzystany jako ekran startowy,
wykonaj podane poniżej instrukcje.
Uwaga:
Przed dalszym wykonywaniem poniższych czynności, upewnij się, że
opcja „Keystone” jest ustawiona na domyślną wartość 0.

•Naciśnij „Przechwytywanie ekranu” w celu dostosowania ekranu
startowego.

• Wyskakujący komunikat sugerujący użytkownikowi wybór
natywnego źródła wejścia. „Rozdzielczość” widoczna w tekście
jest oparta o natywne taktowanie. Naciśnij „Start”, aby przejść do
następnego interfejsu użytkownika; naciśnij „Wstecz”, aby
powrócić do poprzedniego interfejsu użytkownika.

• Pojawi się okno dialogowe w celu potwierdzenia działania. Pokaż
komunikat: Dopasuj żądany obraz w czerwonej ramce, a system
przechwyci ten obraz po naciśnięciu przycisku "ENTER". Wybierz
"ENTER", aby u
ekranu startowego. Wybierz „Wstecz”, aby anulować
przechwytywanie ekranu i opuścić menu ekranowe (OSD).

• Pojawi się komunikat z informacją o wykonywaniu
przechwytywania ekranu.

• Po zakończeniu przechwytywania ekranu, komunikat zniknie i
wyświetlony zostanie oryginalny obraz.

• Dostosowany ekran startowy, zacznie być wykorzystywany po
uzyskaniu nowego sygnału wejścia lub po ponownym
uruchomieniu projektora.

wykrywanie.

NZ4, (NZ1 wyświetla napisy w głównym języku danego regionu).
Wybierz „Wył.” w celu wyłączenia funkcji napisów. Funkcja ta jest
dostępna wyłącznie po wybraniu sygnału wejścia composite video lub
S-Video, a jej format systemu to NTSC.
<Uwaga> Ustaw współczynnik proporcji ekranu na 4:3. Funkcja ta nie
jest dostępna dla współczynnika proporcji „16:9” lub „Automat.”.

łącze wyjścia DC 5 V.

z
<Uwaga>
W razie braku wykrycia źródła MHL parametry zasilania wyjściowego
będą wynosić 5 V.
Ostrzeżenie! Po podłączeniu do komputera wyjście DC 5 V może
powodować konflikty zasilania, w wyniku których może dojść do
porażenia prądem i/lub obrażeń.

Ustawienie domyślne to „Wył.”. Wybierz „Wł.”, aby włączyć połączenie
VGA OUT.

funkcję HDMI CEC.

żyć bieżącego obrazu jako dostosowanego

30

Polski

Zabezpiecz. Zabezpiecz.

Ten projektor udostępnia użyteczną dla administratora funkcję
zabezpieczenia, umożliwiającą zarządzanie używaniem projektora.
Naciśnij „ENTER”, aby zmienić ustawienie „Zabezpiecz.”. Jeśli funkcja
zabezpieczenia jest włączona, przed zmianą ustawień zabezpieczenia
należy wprowadzić „Hasło administratora”.

• Wybierz „Wł.”, aby włączyć funkcję zabezpieczenia. Aby korzystać
z projektora, użytkownik musi wprowadzić hasło. Szczegółowe
informacje znajdują się w części „Hasło użytkownika”.

• Po wybraniu „Wył.”, użytkownik może włączyć projektor bez hasła.

Czas zakończ. (min.)

Po uaktywnieniu opcji „Zabezpiecz.” poprzez przełączenie na „Wł.”,
administrator może ustawić funkcję

•Naciśnij lub , aby wybrać okres czasu dla zakończenia.

• Zakres wynosi 10 minut do 990 minut.

• Po określonym czasie, projektor wyświetli polecenie dla
użytkownika ponownego wprowadzenia hasła.

•Domyślne ustawienie fabryczne „Czas zakończ. (min.)” to „Wył.”.

•Po włączeniu funkcji zabezpieczenia, przy włączaniu projektora
pojawi się żądanie wprowadzenia hasła. W tym oknie dialogowym
można zaakceptować zarówno „Hasło użytkownika” jak i „Hasło
administratora”.

Hasło użytkownika

•Naciśnij „ENTER”, aby ustawić lub zmienić „Hasło użytkownika”.

•Naciśnij przyciski numeryczne, aby ustawić hasło na pilocie
zdalnego sterowania i naciśnij „ENTER” w celu potwierdzenia.

•Naciśnij w celu usunięcia znaku.

• Wprowadź hasło po wyświetleniu okna „Potwierdź hasło”.

•Hasło powinno mieć długo

• Po wybraniu „Żądaj hasła wyłącznie po podłączeniu przewodu
zasilającego”, projektor wyświetli polecenie dla użytkownika
wprowadzania hasła po każdym podłączeniu przewodu
zasilającego.

• Po wybraniu „Zawsze żądaj hasła podczas włączania projektora”,
użytkownik musi wprowadzić hasło za każdym razem kiedy
projektor jest włączany.

Hasło administratora

„Hasło administratora” może być wykorzystywane w oknach
dialogowych „Wprowadź hasło administratora” i „Wprowadź hasło”.

•Naciśnij „ENTER”, aby wybrać „Hasło administratora”.

•Domyślne ustawienie fabryczne „Hasło administratora” to „1234”.

Jeśli użytkownik zapomni hasła administratora należy wykonać
następujące czynności w celu jego odzyskania:

• Niepowtarzalne 6-cyfrowe hasło "Hasło uniwersalne"
wydrukowane na karcie Security Card (Karta zabezpieczenia)
(sprawdź akcesoria w pudełku). Unikalne hasło to numer, który
zawsze będzie akceptowany przez projektor niezależnie od hasła
Hasło administratora.

• Po zgubieniu karty zabezpieczenia i numeru należy skontakować
się z punktem serwisowym Acer.

czasu zakończenia.

ść 4 do 8 znaków.

31

Polski

Ekr. start. blok. użyt.

Domyślne ustawienie Ekr. start. blok. użyt. to „Wył.”. Jeśli blokada
ekranu startowego użytkownika jest ustawiona na „Wł.”, użytkownicy nie
mogą już zmieniać ekranu startowego, co pozwala uniknąć dowolnej
zmiany ekranu przez innych użytkowników. Wybierz „Wył.” w celu
odblokowania ekranu startowego.

Sieć LAN IP/Mask

Resetuj Naciśnij przycisk „ENTER” i wybierz „Tak”, aby przywrócić parametry we

Identyfikacja adresu IP i maski.

IP/maska Wi-Fi

Identyfikacja adresu IP i maski.

Adres MAC

Identyfikacja adresu MAC.

Uruchamianie z sieci LAN (tryb gotowości)

Ustaw opcję „Wł.”, aby włączyć funkcję uruchamiania po sygnale z sieci
LAN w celu włączania projektora przez sieć LAN w stanie gotowości. Do
korzystania z tej funkcji konieczne jest pobranie narzędzia WOL (wake­on-LAN; WOL) lub aplikacji na komputer/urządzenie przenośne.

DHCP

• Wł.: Projektor automatycznie uzyska adres IP z sieci.

• Wył.: Ręczne przypisywanie adresu IP.
<Uwaga>

1. Dostępne tylko wtedy, gdy dla pozycji DHCP ustawiona zostanie
opcja Wył. Po ustawieniu dla pozycji DHCP opcji Wł. ustawienie b
wyszarzone.

2. Naciśnij „Enter”, aby umożliwić użytkownikom wpisanie wartości i
naciśnij „Enter” ponownie, aby tymczasowo zapisać wartości.

3. Naciśnij „Zastosuj”, aby potwierdzić zapisanie wszystkich ustawień
sieci LAN.
<Uwaga> Gdy sieć LAN nie będzie podłączona, ustawienie to będzie
wyszarzone, a adres IP sieci LAN X.X.X.X będzie miał wartość 0.0.0.0

Reset LAN

Reset funkcji LAN.

wszystkich menu do domyślnych ustawień fabrycznych.

ędzie

Uwaga: Funkcje różnią się w zależności od modelu.

Polski

Zarządzanie

32

Tryb ECO Wybierz opcję „ECO” lub „EcoPro” w celu przyciemnienia lampy

Duża wys n.p.m. Wybierz „Wł.” w celu włączenia trybu Duża wys n.p.m. Pełna szybkość

Wyłącz tryb • Stand.: Poprawne wyłączenie projektora po zakończeniu działania

Automatyczne wył. Projektor wyłącza się automatycznie przy braku sygnału wejścia po

Czas wyświetlania
menu (sekundy)

Autom. włącz.
zasilania

Blok.pan.ster Wył.

Informacje o lampie Godz. wyświetl. lampy

projektora, co obniża zużycie energii, zmniejsza hałas i wydłuża
żywotność lampy. (Tryb „EcoPro” zapewnia dłuższe działanie lampy).
Wybierz opcję „Wył.”, aby przywrócić tryb normalny.
<Uwaga> Po ustawieniu dla pozycji Lumisense lub LumiSense+ lub
BluelightShield opcji „Wł.” pozycja trybu ECO zostanie wyszarzona.

pracy wentylatorów w celu zapewnienia prawidłowego chłodzenia
projektora na dużej wysokości.

wentylatora chłodzącego.

• Wznów natychm: Wznowienie systemu po ponownym naciśnięciu
przycisku zasilania w ciągu 2 minut.

ustalonym czasie. (Wartość domyślna to 15 minut).
Wybór czasu wy

sekund). Wybierz opcję „Ręcznie”, aby móc ręcznie wyłączać menu
główne/menu z dedykowanym przyciskiem.

Włącz. zasilanie sieciowe

Wybierz opcję „Wł.”, aby umożliwić włączanie projektora po podłączeniu
do źródła zasilania prądem zmiennym.

Domyślne ustawienie to „Wył.”.

Blok.rod

•Włącz „Blok.rod” w celu wyłączenia przycisku zasilania na
projektorze w trybie gotowości, aby uniknąć włączenia zasilania
przez dzieci. (Będzie działać po wyłączeniu zasilania).

•Wyłącz tymczasowo „Blok.rod”, aby włączyć projektor przyciskiem
szybkiego uruchamiania, przytrzymując przycisk zasilania na
projektorze przez 3 sekundy. Po włączeniu zasilania nie jest
konieczna blokada żadnego przycisku.

Peł.blok

•Włącz „Peł
projektorze. (Działa po wykonaniu ustawienia; pokazuje
komunikat ostrzeżenia po naciśnięciu przez użytkownika
klawiatury)

•Wyłącz funkcję „Peł.blok”, naciśnij przycisk „ENTER” na 7 sekund.
Po czym, menu OSD „Blok.pan.ster” jest ustawiane na “Wył.” i nie
wymaga powrotnego przechodzenia do „Peł.blok”.

•Wyświetlenie komunikatu ostrzeżenia: Aby wyłączyć funkcję
„Peł.blok”, naciśnij przycisk „ENTER” na 7 sekund, po naciśnięciu
przez użytkownika dowolnego przycisku na klawiaturze w trybie
„Peł.blok”.

Wyświetla dotychczasowy czas działania lampy (w godzinach).
Poz. godziny wyśw. lampy

Uaktywnij tę funkcję, aby wyświetlić przypomnienie o potrzebie wymiany
lampy, na 30 godzin przez spodziewanym końcem funkcjonowania
lampy.

Reset godzin lampy
Wybierz „Tak” i naciśnij „ENTER” w celu ustawienia licznika godzin
lampy na 0 godzin.

świetlania menu OSD. (Wartość domyślna to 15

.blok”, aby zablokować wszystkie przyciski na

33

Polski

Informacje Wyświetlanie na ekranie informacji o projektorze, takich jak Źródło

Uwaga: Funkcje różnią się w zależności od modelu.

wejścia, Typ sygnału, Tryb wyświetlania, Nr seryjny, Wersja
oprogramowania i Kod QR.

Zeskanuj kod QR umożliwiający połączenie z portalem projektora Acer
przez urządzenie mobilne.

Polski

Audio

Uwaga: zostało włączone wyświetlanie 3D.

1. Upewnij się, że sygnały i okulary 3D są poprawne.

3. Jeśli wyświetlanie 3D nie jest poprawne, włącz funkcję Syn chronizacja 3D, odwr.

4. Opcje trybu wyświetlania będą wyłączone w trybie 3D.

2. Aby nie oglądać obrazów 3D należy pamiętać, aby wyłączyć funkcję 3D.

34

Głośność

Wyciszenie • Wybierz „Wł.” w celu wyciszenia dźwięku.

Wł./wył. zasil. Głośn. Wybierz tę funkcję do regulacji głośności powiadamiania, w czasie

Uwaga: Funkcje różnią się w zależności od modelu.

•Naciśnij , aby zmniejszyć głośność.

•Naciśnij , aby zwiększyć głośność.

• Wybierz „Wył.” w celu przywrócenia dźwięku.

włączania/wyłączania projektora.

3D

3D Wybierz „Wł.”, aby włączyć funkcję DLP 3D.

•Wł.: Wybierz ten element podczas używania okularów DLP 3D,
karty graficznej z obsługą 3D 120Hz i pliku w formacie HQFS
lub DVD z odpowiednim odtwarzaczem programowym.

•Wył.: Wyłączenie trybu 3D.

Format 3D Jeśli zawartość 3D nie jest wyświetlana prawidłowo, można wybrać

24P 3D Wybierz „96Hz” lub „144Hz”, aby uzyskać zgodność z okularami 3D.
Odwrócone 3D L/P Jeśli po założeniu okularów 3D DLP widoczny jest dyskretny lub

Komunikat ostrzeżenia 3DWybierz „Wł.”, aby wyświetlić komunikat ostrzeżenia 3D.

format 3D odpowiedni dla wyświetlanej zawartości 3D w celu
uzyskania najlepszego odbioru.

nakładający się obraz należy wykonać komendę „Odwrócony”, aby
uzyskać najlepsze dopasowania sekwencji lewego/prawego obrazu w
celu uzyskania prawidłowego obrazu (dla DLP 3D).

Uwaga 1: Dla uzyskania prawidłowych ustawień wyświetlacza 3D, wymagane
jest wykonanie prawidłowych ustawień aplikacji 3D karty graficznej.
Uwaga 2: Odtwarzacze SW, takie jak Odtwarzacz stereoskopowy i DDD TriDef
Media Player mogą obsługiwać pliki w formacie 3D. Te trzy odtwarzacze te
można pobrać z podanych poniżej stron sieci web,

- Stereoscopic Player (Wersja próbna):
http://www.3dtv.at/Downloads/Index_en.aspx

- DDD TriDef Media Player (Wersja próbna):
http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

35

Polski

Uwaga 3: Funkcja „Odwrócone 3D L/P” jest dostępna wyłącznie po włączeniu 3D.
Uwaga 4: Jeśli 3D będzie nadal włączone, po włączeniu zasilania projektora,

pojawi się ekran przypomnienia. Należy dopasować ustawienia, w zależności od
celu.
Uwaga 5: Model WUXGA 24P 3D nie może być skalowany ze względu na
ograniczenie pamięci bufora TI ASIC i po wykryciu na wejściu 24P 3D (96 Hz lub
144 Hz), wyszarzone zostaną opcje Współ. proporcji / Inf. O wyszuk. HDMI, nie
będzie również obsługiwane HIDE.

Język

Język Wybór wielojęzycznego menu OSD. Użyj przycisku

do wybrania preferowanego języka menu.

•Naciśnij „ENTER” w celu potwierdzenia wyboru.

Polski

Dodatki

Rozwiązywanie problemów

Jeśli wystąpią problemy z działaniem projektora Acer należy sprawdzić następujące
informacje. Jeśli problem utrzymuje się należy skontaktować się z lokalnym
dostawcą lub z punktem serwisowym.

Problemy i rozwiązania dotyczące obrazów

# Problem Rozwiązanie

36

1 Brak obrazu na

ekranie

2 Obraz wyświetlany

częściowo, zwinięty
lub wyświetlany
nieprawidłowo (dla
komputera PC
(Windows 2000/XP/
Vista/
Windows 7/
Windows 8))

•Podłączenie zgodnie z opisem w części
„Wprowadzenie”.

• Upewnij się, że szpilki złącza nie są wygięte lub złamane.

• Sprawdź, czy lampa projektora została prawidłowo
zainstalowana. Sprawdź część „Wymiana lampy
(wyłącznie dla personelu serwisowego)”.

• Upewnij się, że zdjęta została przykrywka obiektywu
oraz, że projektor jest włączony.

• Dla nieprawidłowo wyświetlanych obrazów:

• Otwórz „Mój komputer”, otwórz folder „Panel

sterowania”, a następnie kliknij dwukrotnie ikonę
„Ekran”.

• Wybierz zakładkę „Ustawienia”.

• Sprawdź, czy ustawienie rozdzielczości

wyświetlania jest niższe lub równe od WUXGA -RB
(1920 x 1200).

• Kliknij przycisk „Zaawansowane właściwo

Jeśli problem dalej pojawia się, zmień używany wyświetlacz i
wykonaj podane poniżej czynności:

• Sprawdź, czy ustawienie rozdzielczości jest niższe

lub równe od WUXGA-RB (1920 x 1200).

• Kliknij przycisk „Zmień” w zakładce „Monitor”.

• Kliknij „Pokaż wszystkie urządzenia”. Następnie,

wybierz „Standardowe typy monitorów” w oknie SP;
wybierz wymagany tryb rozdzielczości w oknie
„Modele”.

• Sprawdź, czy ustawienie rozdzielczości

wyświetlacza monitora jest niższe lub równe od
WUXGA-RB (1920 x 1200).

ści”.

37

Polski

3 Obraz częściowy,

przesunięty lub
nieprawidłowo
wyświetlany
(Dla komputerów
notebook)

4 Na ekranie

komputea
notebooka nie
wyświetla się
prezentacja

5 Niestabilny lub

migający obraz

6 Pionowy, migający

pasek na obrazie

7Brak ostrości

obrazu

• Dla nieprawidłowo wyświetlanych obrazów:

• Wykonaj czynności dla punktu 2 (powyżej) w celu

regulacji rozdzielczości komputera.

•Naciśnij przełączenie ustawień wyjścia. Na

przykład: [Fn]+[F4], Compaq [Fn]+[F4], Dell
[Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP

• W przypadku trudności ze zmianą rozdzielczości lub przy

• Jesli używany jest komputer notebook wykorzystujący

• Jesli używany jest komputer notebook wykorzystujący

• Wyreguluj ustawienia poprzez „Śledzenie” w celu

•Zmień ustawienia głębi kolorów monitora w komputerze.

•Użyj ustawienia „Częstotl.” do wykonania regulacji. W

• Sprawdź i skonfiguruj ponownie tryb wyświetlania karty

• Sprawdź, czy zdjęta została pokrywa obiektywu.

• Wyreguluj ostrość pokrętłem na obiektywie projektora.

• Upewnij się, że ekran projekcji znajduje się w wymaganej

[Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]

zatrzymywaniu działania monitora należy ponownie
uruchomić cały sprzęt, włącznie z projektorem.

®

system operacyjny Microsoft
notebooki mogą wyłączać własne ekrany, gdy używane
jest drugie urządzenie wyświetlania. Każdy z nich stosuje
własną metodę reaktywacji. Sprawdź podręcznik
komputera w celu uzyskania szczegółowych informacji.

system operacyjny Apple
systemu, otwórz Ekran i wybierz Video Mirroring "Wł.".

usunięcia tego problemu. W celu uzyskania dalszych
informacji, sprawdź część „Obraz”.

celu uzyskania dalszych informacji, sprawdź część
„Obraz”.

graficznej w celu uzyskania jej zgodności z projektorem.

odległości od projektora. W celu uzyskania dalszych
informacji, sprawdź część „Jak uzyskać preferowany
rozmiar obrazu poprzez regulację odległości i
powiększenia”.

Windows®: Niektóre

®

Mac®: W opcji Preferencje

8 Podczas

wyświetlania
„szerokoekranowe
go” tytuł
obraz jest
rozciągnięty

u DVD

Podczas odtwarzania DVD zakodowanego w trybie
anamorficznym lub przy współczynniku proporcji 16:9, może
się okazać konieczna regulacja następujących ustawień:

• Podczas odtwarzania tytułu DVD w formacie 4:3 należy
zmienić format na 4:3 w menu OSD projektora.

•Jeśli obraz jest dalej rozciągnięty, wymagana jest
regulacja współczynnika proporcji. Należy ustawić format
wyświetlania odtwarzacza DVD na współczynnik
proporcji 16:9 (szeroki).

• Podczas odtwarzania tytułu DVD w formacie Letterbox
(LBX) należy zmienić format na Letterbox (LBX) w menu
OSD projektora.

38

Polski

9 Obraz za mały lub

za duży

10 Nachylone boki

obrazu

11 Odwrócony obraz • Wybierz w OSD „Obraz --> Tryb projekcji” i wyreguluj

12 Brak sygnału ze

źródła LAN/Wi-Fi,
Wyświetlacz USB

13 Obraz zawiesza się

po wyświetleniu
zdjęcia lub
dokumentu w trybie
Multimedia

• Wyreguluj pierścień powiększenia na projektorze.

• Przysuń lub odsuń projektor od ekranu.

•Naciśnij „MENU” na pilocie zdalnego sterowania. Przejdź
do „Obraz --> Współ. proporcji” i wypróbuj innych
ustawień lub naciśnij „RATIO” na pilocie zdalnego
sterowania w celu wykonania bezpośredniej regulacji.

•Jeśli to możliwe należy zmienić pozycję projektora, aby
znajdował się na środku ekranu.

•Naciśnij przycisk „Keystone / ” na pilocie zdalnego
sterowania, aż do pionowego ustawienia boków.

kierunek projekcji.

•Wyłącz i włącz ponownie projektor.

•Wyłącz i włącz ponownie projektor.

39

Polski

Awaria wentylatora.

Lampa wkrótce wyłączy się automatycznie.

Przegrzanie projektora; system zostanie wkrótce automatycznie wyłączony; wykonaj poniższe cz ynności:

1. Sprawdź, czy robocza temperatura otoczenia mieści się w zakresie od 5 do 40 stopni.

2. Sprawdź, czy filtr wymaga czyszczenia.

3. Sprawdź, czy otwory wlotowy i wylotowy są zablokowane.

4. Sprawdź, czy podczas obsługi projektora na dużej wysokości ustawiony jest tryb dużej wysokości.

Zbliża się koniec użytecznej żywotności lampy, przy działaniu z pełną mocą.

Zalecana wymiana!

Komunikaty OSD

# Stan Przypomnienia

1 Komunikat • Awaria wentylatora – nie działa wentylator systemowy.

• Przegrzanie wentylatora. – przekroczona została zalecana
temperatura działania projektora i przed użyciem należy
zaczekać na jego ochłodzenie. Sprawdź następujący
komunikat.

Spra wdź, czy zostały zainstalowane filtry przeciwkurzowe. Filtr
należy oczyścić, jeśli zostanie zapchany kurzem.

•Wymień lampę - zbliża się maksymalny czas żywotności lampy.
Wkrótce należy ją wymienić.

Problemy z projektorem

#Stan Rozwiązanie

1 Projektor przestaje reagować na

wszystkie elementy sterowania

2Przepaliła się lampa generując

trzaskający dźwięk

•Jeśli to możliwe, wyłącz projektor, a
następnie odłącz przewód zasilający i
przed ponownym podłączeniem zasilania
zaczekaj, co najmniej 30 sekund.

• Upewnij się, że funkcja blokady panelu
sterowania jest wyłączona.

• Po osiągnięciu przez lampę końca
przydatności, może się ona przepalić
generując wysoki, trzaskający dźwięk. W
takim przypadku, projektor nie włączy się
dopóki nie zostanie wymieniona lampa.
Aby wymienić lampę należy wykonać
procedury wymienione w części „Wymiana
lampy (wyłącznie dla personelu
serwisowego)”.

Polski

Definicje LED i alarmów

Komunikaty LED

40

Komunikat

Wtyczka wejścia
zasilania

Oczekiwanie -- -- WŁĄCZ --

Przycisk zasilania
włączone

Ponowne sprawdzenie
lampy

Wyłączenie zasialnia
(Stan chłodzenia)

Przycisk zasilania w
pozycji Wyłączenie

(Chłodzenie
zakończone; Tryb
wstrzymania)

Błąd (awaria termiczna) -- WŁĄCZ -- WŁĄCZ

Błąd (Blokada
wentylatora)

Błąd (awaria lampy) WŁĄCZ -- -- WŁĄCZ

Lamp_LED Temp_LED Dioda LED zasilania

Czerwony Czerwony Czerwony Niebieski

Miganie

WŁĄCZENIE/

WYŁĄCZENIE

co 100ms

-- -- -- WŁĄCZ

-- -- -- Szybkie

-- -- Szybkie

-- -- WŁĄCZ --

-- Szybkie

Miganie

WŁĄCZENIE/

WYŁĄCZENIE

co 100ms

miganie

Miganie

WŁĄCZENIE/

WYŁĄCZENIE

co 100ms

miganie

-- WŁĄCZ

miganie

--

--

Błąd (awaria pokrętła
kolorów)

Szybkie
miganie

-- -- WŁĄCZ

41

Polski

Wymiana lampy (wyłącznie dla personelu serwisowego)

Użyj śrubokręta di odkręcenia śrub(y) pokrywy, a następnie wyciągnij lampę.
Projektor automatycznie wykryje stan żywotności lampy. Wyświetlony zostanie

komunikat ostrzegawczy „Zbliża się koniec użytecznej żywotności lampy, przy
działaniu z pełną mocą. Zalecana wymiana!”. Po wyświetleniu tego komunikatu,
należy jak najszybciej wymienić lampę. Przed wymianą lampy należy upewnić się,
że projektor chłodził się, przez co najmniej 45 minut.

Ostrzeżenie: Wnęka lampy jest gorąca! Przed wymianą lampy należy
zaczekać na jej ochłodzenie.
Ostrzeżenie: Aby zmniejszyć niebezpieczeństwo obrażeń osobistych
należy uważać, aby nie upuścić modułu lampy lub nie dotknąć
żarówki lampy. Upuszczenie żarówki może spowodować jej
potłuczenie i obrażenia.
Ostrzeżenie: Nie należy próbować samodzielnie wymieniać lampy.
W celu dokonania wymiany skontaktować się z wykwalifikowanym
personelem serwisowym.

Polski

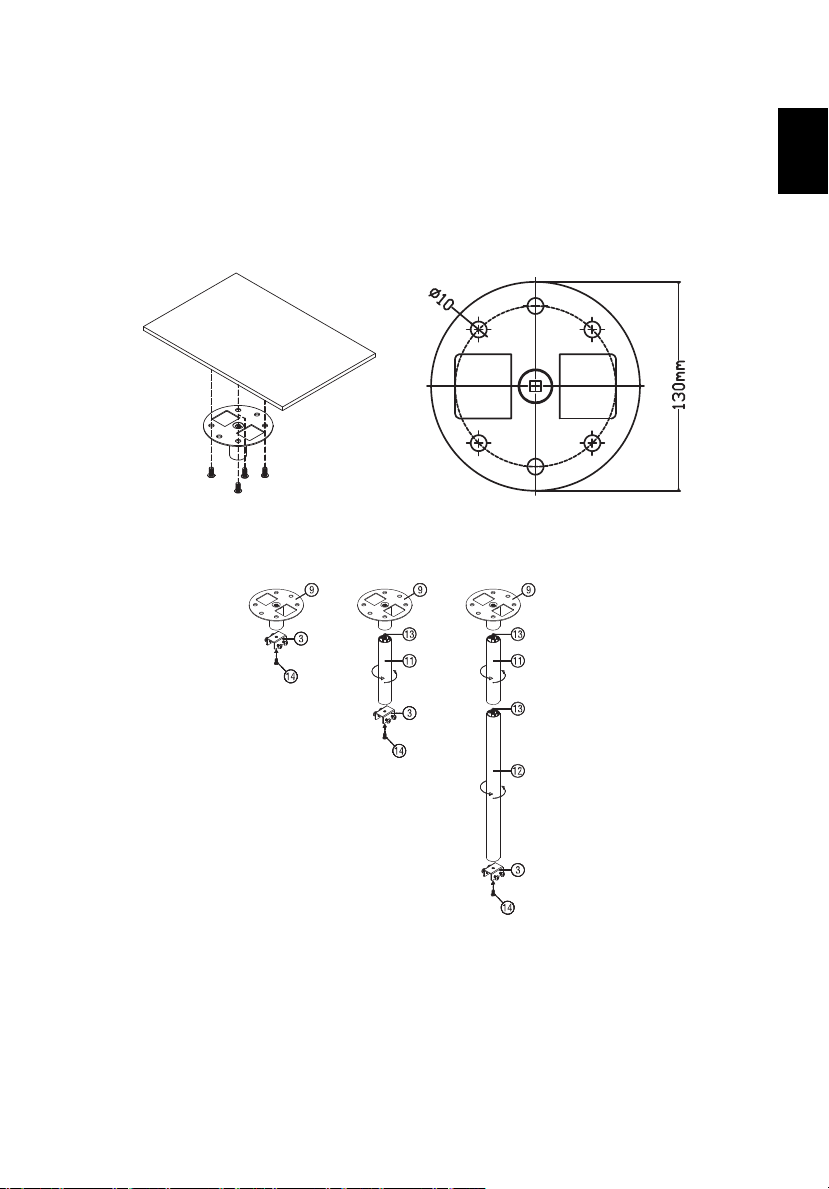

Instalacja przy montażu sufitowym

Typ 1 Typ 2 Typ 3

aby zainstalować projektor przy montażu sufitowym, sprawdź podane poniżej
czynności:

1Wywierć cztery otwory w trwałej, strukturalnej części sufitu i zamocuj podstawę

montażową.

2Wybierz długość zestawu na podstawie określonego miejsca montażu.

(Model CM-01S nie zawiera elementów typu 2 i 3.)

42

43

Polski

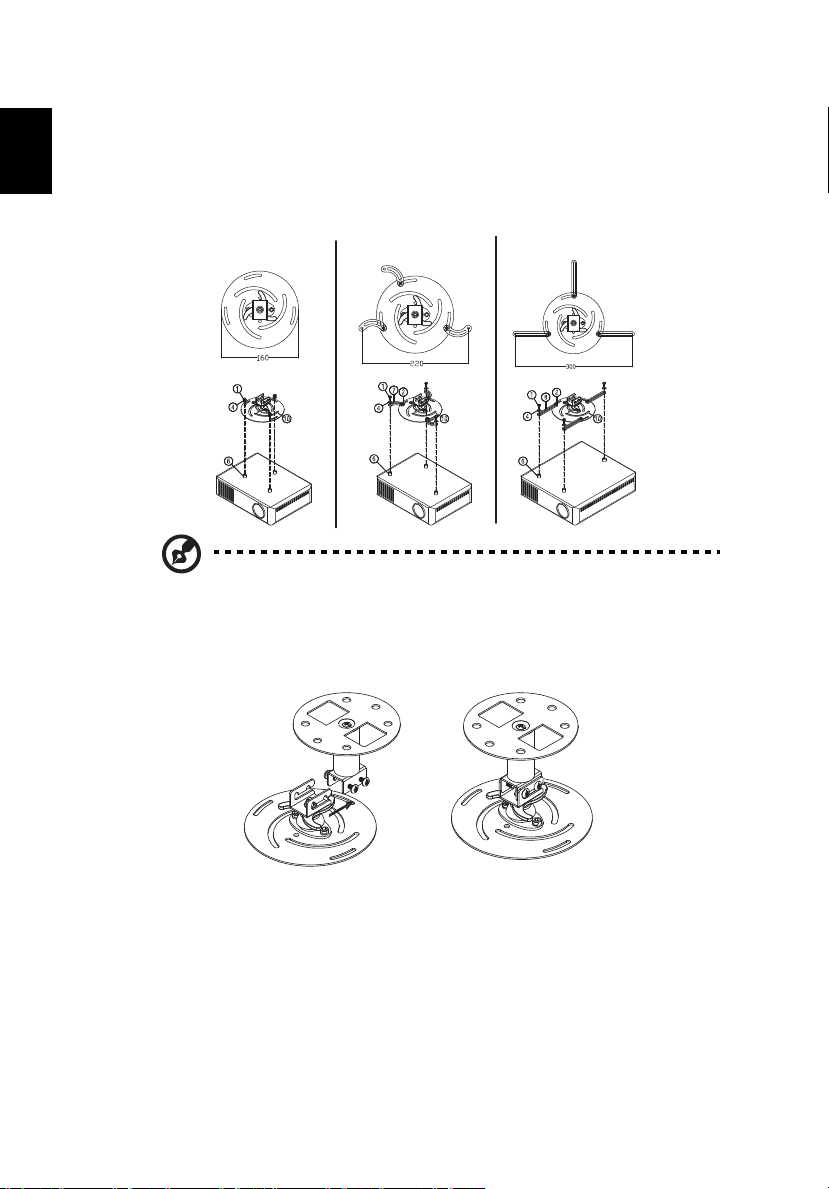

Typ 1:

Typ 2: Typ 3:

Ilustracja 1

Ilustracja 2

3Typ 1:

W przypadku standardowego rozmiaru projektor należy przymocować do
wspornika montażowego za pomocą trzech śrub.
Typ 2 i typ 3:
W przypadku większych rozmiarów należy zastosować przesuwne elementy
rozszerzające w celu zapewnienia dodatkowego wsparcia.

Uwaga: Zaleca się zachowanie rozsądnej przestrzeni pomiędzy
wspornikiem a projektorem w celu właściwego odprowadzania ciepła.

4Podłącz złącze głównego zespołu do wspornika projektora (ilustracja 1), a

następnie przykręć cztery śruby (ilustracja 2).

Polski

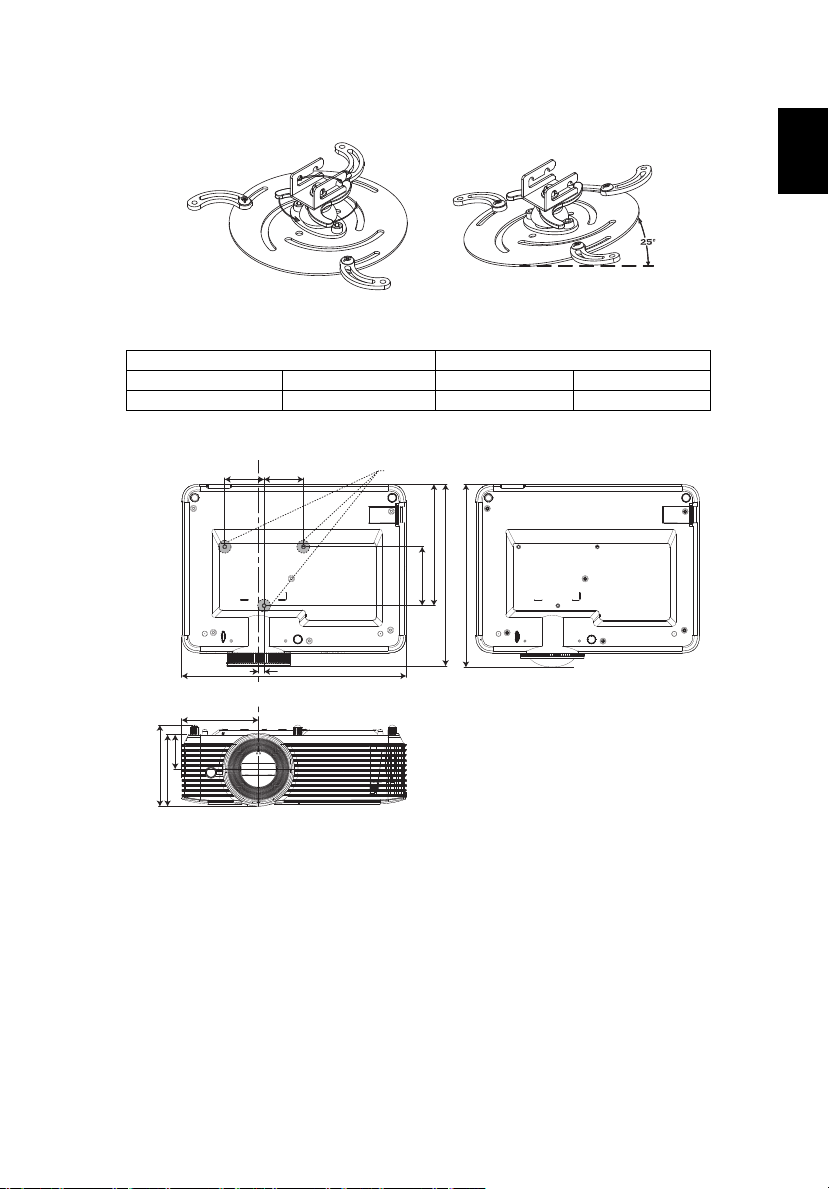

5 W razie potrzeby wyreguluj kąt i pozycję.

360°

55,00mm 55,00mm

313,50mm

8,00mm

107,00mm

113,68mm

100,18mm

48,19mm

254,10mm

169,80mm

82,30mm

255,25mm

SPEC. ŚRUBY M4 x 25 mm

Śruba typu B Typ podkładki

Średnica (mm) Długość (mm) DużyMały

425VV

44

45

Polski

Specyfikacje

Wymienione poniżej specyfikacji mogą zostać zmienione bez powiadomienia.
W celu uzyskania ostatecznych specyfikacji należy poszukać opublikowanych
handlowych specyfikacji Acer.

System projekcji

Zgodność z komputerem IBM PC i kompatybilne, standardy Apple Macintosh, iMac

Zgodność video NTSC (3,58/4,43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/

Wyświetlane kolory 1,07 miliarda kolorów
Szybkość skanowania poziomego 15 - 100 kHz
Pionowa częstotliwość

odświeżania
Powiększenie cyfrowe 0,8x ~ 2,0x
Zasilanie Wejście prądu zmiennego 100 - 240 V z automatycznym

Temperatura działania 0ºC do 40ºC / 32ºF do 104ºF
Standardowa zawartość

opakowania

®

DLP

oraz VESA: SXGA, XGA, VGA, SVGA, SXGA+, WXGA,
WXGA+, WSXGA+

K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p),
SDTV (480i, 576i)

24 - 120 Hz

przełączaniem zasilania

• Przewód prądu zmiennego x1

• Kabel HDMI x1 (opcja)

• Kabel VGA (opcja) - 1 szt.

• Pilot zdalnego sterowania x1

• Bateria AAA x2 (dla pilota) (opcja)

•Podręcznik użytkownika (projektor) (CD-ROM) x1

•Podręcznik użytkownika (funkcja multimediów/łączności
bezprzewodowej) (CD-ROM) x1 (opcja)

• Instrukcja szybkiego uruchomienia (projektor) x1

• Instrukcja szybkiego uruchomienia (funkcja multimediów/
łączności bezprzewodowej) x1 (opcja)

• Karta zabezpieczenia x1 (opcja)

• Torba do przenoszenia x1 (opcja)

Polski

H6522BD/V6510/E145F+/V150/HE-801K+/HT-800/H6517ABD+/HV520/GM513/
TH-420/VH-413/H6522ABD/D1P1845/D1P1849

Rozdzielczość Rozdzielczość 1920x1080 1080p

• Maksymalnie: UXGA (1600x1200), WSXGA+ (1680x1050),
1080p (1920x1080), WUXGA-RB (1920x1200)

Współ. proporcji Automat., Pełny, 4:3, 16:9, L.Box
Współczynnik powiększenia

optycznego
Współczynnik projekcji 1,47 ~ 1,62 (61"@2m)
Obiektyw projekcji F = 2,1 ~ 2,31, f = 15,59 ~ 17,14 mm, Ręczne powiększenie i

Rozmiar ekranu projekcji
(przekątna)

Odległość projekcji 1,0m ~ 9,8m (3,3' ~ 32,0')
Typ lampy Lampa z możliwością wymiany przez użytkownika 240 W
Audio Wewnętrzny głośnik z 1 wyjściami 3 W
Waga 2,8 kg (6,17 funta)
Wymiary (S x G x W)

(z nóżkami)
Zużycie energii Tryb normalny: Prąd zmienny 300 W ± 10% przy 110 V

1,1x

ostrość
28" ~ 300" (71cm ~ 762cm)

313mm x 272,4mm x 110,7mm (12,3" x 10,7" x 4,4")

Tryb ECO: Prąd zmienny 210 W ± 10% przy 110 V
Tryb gotowości < 0,5 W

46

Złącza I/O
Gniazdo zasilania V
WEJŚCIE VGA V
Composite video V
Gniazdo wejścia audio 3,5 mm V
Gniazdo wyjścia audio 3,5 mm V
Wyjście zasilające 5 V DC V
HDMI 1 V
HDMI 2/MHL V

47

Polski

H6518ST/E146S/E145S+/HE-802ST/HE-801ST+/H6517ST+/GM513S/VH-413S/
D1P1848

Rozdzielczość Rozdzielczość 1920x1080 1080p

• Maksymalnie: UXGA (1600x1200), WSXGA+ (1680x1050),
1080p (1920x1080), WUXGA-RB (1920x1200)

Współ. proporcji Automat., Pełny, 4:3, 16:9, L.Box
Współczynnik powiększenia

optycznego
Współczynnik projekcji 0,499 (100"@1,1m)
Obiektyw projekcji F = 2,8, f = 7,42mm , ręczna ostrość
Rozmiar ekranu projekcji

(przekątna)
Odległość projekcji 0,5m ~ 3,3m (1,6' ~ 10,9')
Typ lampy Lampa z możliwością wymiany przez użytkownika 240 W
Audio Wewnętrzny głośnik z 1 wyjściami 3 W
Waga 2,8 kg (6,17 funta)
Wymiary (S x G x W)

(z nóżkami)
Zużycie energii Tryb normalny: Prąd zmienny 300 W ± 10% przy 110 V

Złącza I/O
Gniazdo zasilania V
WEJŚCIE VGA V
Composite video V
Gniazdo wejścia audio 3,5 mm V
Gniazdo wyjścia audio 3,5 mm V
Wyjście zasilające 5 V DC V
HDMI 1 V
HDMI 2/MHL V

1,0x

45" ~ 300" (115cm ~ 762cm)

313mm x 272,4mm x 110,7mm (12,3" x 10,7" x 4,4")

Tryb ECO: Prąd zmienny 210 W ± 10% przy 110 V
Tryb gotowości < 0,5 W

Uwaga 1: Konstrukcja i specyfikacje mogą zostać zmienione bez
powiadomienia.
Uwaga 2: *Funkcje różnią się w zależności od modelu.

Polski

X1527H/D656F/M457/AF610/HE-810/EV-F57/BS-425/DX525/KF320/H6541BD/
H6541BD+/X158HP/D1P1915

Rozdzielczość Rozdzielczość 1920x1080 1080p

• Maksymalnie: UXGA (1600x1200), WSXGA+ (1680x1050),
1080p (1920x1080), WUXGA-RB (1920x1200)

Współ. proporcji Automat., 4:3, 16:9, L.Box
Współczynnik powiększenia

optycznego
Współczynnik projekcji 1,50 ~ 1,66 (60"@2m)
Obiektyw projekcji F = 1,98 ~ 2,03, f = 15,84 ~ 17,44 mm, Ręczne powiększenie i

Rozmiar ekranu projekcji
(przekątna)

Odległość projekcji 1,0m ~ 10m (3,3' ~ 32,7')
Typ lampy Lampa z możliwością wymiany przez użytkownika 240 W
Audio Wewnętrzny głośnik z 1 wyjściami 3 W
Waga 2,9 kg (6,4 funta)
Wymiary (S x G x W)

(z nóżkami)
Zużycie energii Tryb normalny: Prąd zmienny 290 W ± 10% przy 110 V

1,1x

ostrość
27" ~ 301" (69cm ~ 765cm)

313mm x 247,4mm x 110,7mm (12,3" x 9,7" x 4,4")

Tryb ECO: Prąd zmienny 210 W ± 10% przy 110 V
Tryb gotowości < 0,5 W

48

Złącza I/O
Gniazdo zasilania V
WEJŚCIE VGA V
HDMI 1 V
HDMI 2 V
Composite video V
RS232 V
Gniazdo wejścia audio 3,5 mm V
Gniazdo wyjścia audio 3,5 mm V
Wyjście zasilające 5 V DC V

Uwaga 1: Konstrukcja i specyfikacje mogą zostać zmienione bez
powiadomienia.
Uwaga 2: *Funkcje różnią się w zależności od modelu.

49

Polski

H6523BD/E147/HE-803/GM514/VH-415/H6522BD/H6522ABD/X158H/H6523ABD/
D1P2001

Rozdzielczość Rozdzielczość 1920x1080 1080p

• Maksymalnie: UXGA (1600x1200), WSXGA+ (1680x1050),
1080p (1920x1080), WUXGA-RB (1920x1200)

Współ. proporcji Automat., 4:3, 16:9, L.Box
Współczynnik powiększenia

optycznego
Współczynnik projekcji 1,47 ~ 1,62 (61"@2m)
Obiektyw projekcji F = 2,1 ~ 2,31, f = 15,59 ~ 17,14 mm, Ręczne powiększenie i

Rozmiar ekranu projekcji
(przekątna)

Odległość projekcji 1,0m ~ 9,8m (3,3' ~ 32,0')
Typ lampy Lampa z możliwością wymiany przez użytkownika 240 W
Audio Wewnętrzny głośnik z 1 wyjściami 3 W
Waga 2,8 kg (6,17 funta)
Wymiary (S x G x W)

(z nóżkami)
Zużycie energii Tryb normalny: Prąd zmienny 290 W ± 10% przy 110 V

1,1x

ostrość
28" ~ 300" (71cm ~ 762cm)

313mm x 245,1mm x 110,7mm (12,3" x 9,6" x 4,4")

Tryb ECO: Prąd zmienny 210 W ± 10% przy 110 V
Tryb gotowości < 0,5 W

Złącza I/O
Gniazdo zasilania V
WEJŚCIE VGA V
HDMI 1 V
HDMI 2 V
Composite video V
RS232 V
Gniazdo wejścia audio 3,5 mm V
Gniazdo wyjścia audio 3,5 mm V
Wyjście zasilające 5 V DC V

Uwaga 1: Konstrukcja i specyfikacje mogą zostać zmienione bez
powiadomienia.
Uwaga 2: *Funkcje różnią się w zależności od modelu.

Polski

Tryby zgodności

A. Analogowy VGA

1 Analogowy VGA – sygnał komputera

Tryby Rozdzielczość

VGA 640x480 60 31,5

640x480 72 37,9
640x480 75 37,5
640x480 85 43,3
640x480 120 61,9

SVGA 800x600 56 35,1

800x600 60 37,9
800x600 72 48,1
800x600 75 46,9
800x600 85 53,7
800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5
1024x768 75 60,0
1024x768 85 68,7
1024x768 120 99,0

SXGA 1152x864 70 63,8

1152x864 75 67,5

1152x864 85 77,1
1280x1024 60 64,0
1280x1024 72 77,0
1280x1024 75 80,0
1280x1024 85 91,1

QuadVGA 1280x960 60 60,0

1280x960 75 75,2

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,0
PowerBook G4 640x480 60 31,4
PowerBook G4 640x480 66,6(67) 34,9
PowerBook G4
PowerBook G4
PowerBook G4 1152x870 75 68,7
PowerBook G4 1280x960 75 75,0

i Mac DV (G3) 1024x768 75 60,0

800x600 60 37,9

1024x768 60 48,4

Częstotliwość

pionowa [Hz]

Częstotliwość

pozioma [KHz]

50

51

Polski

2 Analogowy VGA - wydłużone taktowanie przy obrazie

szerokoekranowym

Tryby Rozdzielczość

WXGA 1280x768 60 47,8

1280x768 75 60,3
1280x768 85 68,6
1280x720 60 44,8
1280x720 120 92,9
1280x800 60 49,6
1280x800 119,909 101,6

1920x1200 60 74

1440x900 60 59,9

WSXGA+ 1680x1050 60 65,3

1920x1080

(1080P)

1366x768 60 47,7

WUXGA 1920x1200-RB 59,94 74,04

Częstotliwość

pionowa [Hz]

60 67,5

3 Analogowy VGA - Sygnał Component

Tryby Rozdzielczość

480i 720x480 (1440x480) 59,94 (29,97) 15,7

576i 720x576 (1440x576) 50(25) 15,6
480p 720x480 59,94 31,5
576p 720x576 50 31,3
720p 1280x720 60 45,0
720p 1280x720 50 37,5

1080i 1920x1080 60(30) 33,8

1080i 1920x1080 50(25) 28,1
1080p 1920x1080 23,97/24 27,0
1080p 1920x1080 60 67,5
1080p 1920x1080 50 56,3

Częstotliwość

pionowa [Hz]

Częstotliwość

pozioma [KHz]

Częstotliwość

pozioma [KHz]

B. Cyfrowy HDMI

1 HDMI – Sygnał komputera

Tryby Rozdzielczość

VGA 640x480 60 31,5

Częstotliwość

pionowa [Hz]

Częstotliwość

pozioma [KHz]

Polski

640x480 72 37,9
640x480 75 37,5
640x480 85 43,3
640x480 120 61,9

SVGA 800x600 56 35,1

800x600 60 37,9
800x600 72 48,1
800x600 75 46,9
800x600 85 53,7
800x600 120 77,4

XGA 1024x768 60 48,4

1024x768 70 56,5
1024x768 75 60,0
1024x768 85 68,7
1024x768 120 99,0

SXGA 1152x864 70 63,8

1152x864 75 67,5

1152x864 85 77,1
1280x1024 60 64,0
1280x1024 72 77,0
1280x1024 75 80,0
1280x1024 85 91,1

QuadVGA 1280x960 60 60,0

1280x960 75 75,2

SXGA+ 1400x1050 60 65,3

UXGA 1600x1200 60 75,0
PowerBook G4 640x480 60 31,4
PowerBook G4 640x480 66,6(67) 34,9
PowerBook G4
PowerBook G4
PowerBook G4 1152x870 75 68,7
PowerBook G4 1280x960 75 75,0

i Mac DV (G3) 1024x768 75 60,0

800x600 60 37,9

1024x768 60 48,4

52

2 HDMI - Wydłużone taktowanie przy obrazie szerokoekranowym

Tryby Rozdzielczość

WXGA 1280x768 60 47,8

1280x768 75 60,3
1280x768 85 68,6
1280x720 60 44,8
1280x720 120 92,9

Częstotliwość

pionowa [Hz]

Częstotliwość

pozioma [KHz]

53

Polski

1280x800 60 49,6

1280x800-RB 119,909 101,6

1440x900 60 59,9

1920x1200 60 74

WSXGA+ 1680x1050 60 65,3

1920x1080

(1080P)

1920x1080

(1080P)

1366x768 60 47,7

WUXGA 1920x1200-RB 59,94 74,04

60 67,5

50 56,3

3 HDMI – Sygnał video

Tryby Rozdzielczość

480i 720x480 (1440x480) 59,94 (29,97) 15,7

576i 720x576 (1440x576) 50(25) 15,6
480p 640x480 59,94/60 31,5
480p 720x480 59,94 31,5
576p 720x576 50 31,3
720p 1280x720 60 45,0
720p 1280x720 50 37,5

1080i 1920x1080 60(30) 33,8

1080i 1920x1080 50(25) 28,1
1080p 1920x1080 23,97/24 27,0
1080p 1920x1080 25 28,1
1080p 1920x1080 29,97/30 33,8
1080p 1920x1080 60 67,5
1080p 1920x1080 50 56,3
1080p 1920x1200-RB 59,94 74,04

Częstotliwość

pionowa [Hz]

Częstotliwość

pozioma [KHz]

4 HDMI - 1.4a Taktowanie 3D

Tryby Rozdzielczość

720p (Uszczelka ramy) 1280 x 720 50 37,5
720p (Uszczelka ramy) 1280 x 720 60 45,0

1080p (Uszczelka ramy) 1920 x 1080 24 27,0

720p (Uszczelka ramy) 1280 x 720 50 37,5
720p (Uszczelka ramy) 1280 x 720 60 45,0

1080i (Góra i dół) 1920 x 1080 50 (25) 28,1
1080i (Góra i dół) 1920 x 1080 60 (30) 33,8

Częstotliwość

pionowa [Hz]

Częstotliwość

pozioma [KHz]

Polski

1080p (Góra i dół) 1920 x 1080 24 27,0
1080p (Góra i dół) 1920 x 1080 50 56,3

1080p (Góra i dół) 1920 x 1080 60 67,5
720p (Połowy obok) 1280 x 720 60 45,0
1080i (Połowy obok) 1920 x 1080 50 (25) 28,1
1080i (Połowy obok) 1920 x 1080 60 (30) 33,8

1080p (Połowy obok) 1920 x 1080 50 56,3
1080p (Połowy obok) 1920 x 1080 60 67,5

Szybkość skanowania poziomego: 15 k-100 kHz

Ograniczenia zakresu

źródła grafiki monitora

Szybkość skanowania pionowego: 24-120 Hz

Maks. częstotliwość pikseli:

Analogowy: 165 MHz

Cyfrowy: 165 MHz

C. Cyfrowy MHL

54

Tryby Rozdzielczość

VGA 640x480 59,94/60 31,5

480i 720x480 (1440x480) 59,94/60 15,7
576i 720x576 (1440x576) 50(25) 15,6

480p 720x480 59,94/60 31,5

480p_2x 1440x480 59,94/60 31,5

576p 720x576 50 31,3

576p_2x 1440x576 50 31,3

720p 1280x720 59,94/60 45,0

720p 1280x720 50 37,5
1080i 1920x1080 60(30) 33,8
1080i 1920x1080 50(25) 28,1

1080p 1920x1080 23,97/24 27,0
1080p 1920x1080 25 28,1
1080p 1920x1080 29,97/30 33,8

Szybkość
skanowania
poziomego:

Ograniczenia zakresu
źródła grafiki monitora

Szybkość
skanowania
pionowego:

Maks. częstotliwość
pikseli:

Częstotliwość

pionowa [Hz]

15 k-50 kHz

Cyfrowy: 75 MHz

Częstotliwość

pozioma [KHz]

24-60 Hz

Uwaga 1: Funkcje różnią się w zależności od modelu.
Uwaga 2: Brak obsługi pakowania klatek MHL 1080p 3D 24p.

55

Polski

Przepisy i uwagi dotyczące bezpieczeństwa

Uwaga FCC

To urządzenie zostało poddane testom, które stwierdziły, że spełnia ono
ograniczenia dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 Zasad FCC.
Ograniczenia te określono w celu zapewnienia stosownego zabezpieczenia przed
szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie to generuje,
wykorzystuje i może emitować energię o częstotliwości radiowej i w przypadku
instalacji oraz stosowania niezgodnie z zaleceniami może powodować uciążliwe
zakłócenia komunikacji radiowej.

Nie ma jednak żadnych gwarancji, że zakłócenia nie wystąpią w danej instalacji.
Jeżeli urządzenie to powoduje uciążliwe zakłócenia odbioru radia i telewizji, co
można sprawdzić poprzez włączenie i wyłączenie sprzętu, użytkownik może podjąć
próbę usunięcia zakłóceń poprzez jeden lub więcej nastę

• Zmiana kierunku lub położenia anteny odbiorczej.

•Zwiększenie odstępu pomiędzy urządzeniem i odbiornikiem.

•Podłączenie urządzenia do gniazda zasilanego z innego obwodu niż odbiornik.

• Kontakt ze sprzedawcą lub doświadczonym technikiem radiowym/telewizyjnym
w celu uzyskania pomocy.

Uwaga: Ekranowane kable

Wszystkie połączenia z innymi urządzeniami muszą być wykonane z użyciem kabli
ekranowanych w celu zapewnienia zgodności z przepisami FCC.

pujących środków:

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać wyłącznie urządzenia peryferyjne (urządzenia
wejścia/wyjścia, terminale, drukarki, itd.) z certyfikatem zgodności z ograniczeniami
klasy B. Działanie urządzeń bez certyfikatu będzie prawdopodobnie powodować
zakłócenia odbioru radia i telewizji.

Ostrzeżenie

Zmiany lub modyfikacje wykonane bez wyraźnego zezwolenia producenta, mogą
pozbawić użytkownika prawa do używania tego urządzenia, przez Federal
Communications Commission (Federalna Komisję ds. Komunikacji).

Warunki działania

Urządzenie to jest zgodne z częścią 15 zasad FCC. Jego działanie podlega
następującym dwóm warunkom: (1) to urządzenie nie może powodować
szkodliwych zakłóceń i (2) urządzenie to musi akceptować odbierane zakłócenia,
włącznie z zakłóceniami, które mogą powodować niewłaściwe działanie.

Uwaga: Użytkownicy z Kanady

To urządzenie cyfrowe klasy B jest zgodne z kanadyjską normą ICES-003.

56

Polski

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du
Canada.

Zgodność z rosyjskimi/ukraińskimi certyfikatami prawnymi

Uwaga prawna dotycząca urządzenia radiowego

Uwaga: Zamieszczona poniżej informacja prawna jest przeznaczona
wyłącznie dla modeli z bezprzewodową siecią LAN i/lub Bluetooth.

Ogólne

Ten produkt jest zgodny ze standardami częstotliwości radiowych i bezpieczeństwa
każdego z krajów lub regionów, w których został zatwierdzona do używania
bezprzewodowego. W zależności od konfiguracji, ten produkt może lub nie zawierać
bezprzewodowe urządzenia radiowe (takie jak bezprzewodowa sieć LAN i/lub
moduły Bluetooth).

Kanada – Nie wymagające licencji, niskiej mocy
urządzenia komunikacji radiowej (RSS-247)

a Informacje ogólne

Jego działanie podlega następującym dwóm warunkom:

1. Urządzenie to nie może powodować zakłóceń oraz

2. Urządzenie to musi akceptować wszystkie odbierane zakłócenia,
włącznie z zakłóceniami, które mogą powodować nieoczekiwane
działanie.

bDziałanie w paśmie 2,4 GHz

Aby zabezpieczyć licencjonowaną usługę przed zakłóceniami radiowymi,
to urządzenie można używać wewnątrz pomieszczeń, a instalacja na
zewnątrz wymaga uzyskania licencji.

Lista krajów

To ur ządzenie musi być używane przy zachowaniu ścisłej zgodności z przepisami i
ograniczeniami kraju w którym będzie używane. W celu uzyskania dalszych informacji należy się
kontaktować z naszym lokalnym biurem w kraju, w którym będzie używane urządzenie.
Najnowszą Iistę krajów można sprawdzić pod adresem http://ec.europa.eu/enterprise/rtte/
implem.htm.

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi

New Taipei City 221, Taiwan

We,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

And,

Acer Italy s.r.l.

Viale delle Industrie 1/A, 20020 Arese (MI), Italy
Tel: [phone] ,Fax: [phone]
www.acer.it

Product: DLP Projector
Trade Name: Acer
Model Number: D1P1845/D1P1849/D1P1848/D1P1915/D1P2001
Marketing name:

H6522BD/V6510/H6518ST/X1527H/H6523BD/E145F+/V150/E146S/D656F/E147/HE-801K+/
HT-800/E145S+/M457/HE-803/H6517ABD+/HV520/HE-802ST/AF610/GM514/GM513/
TH-420/HE-801ST+/HE-810/VH-415/VH-413/H6517ST+/EV-F57/H6522ABD/GM513S/
BS-425/VH-413S/DX525/X158H/KF320/H6523ABD/H6541BD/H6541BD+/X158HP

Mar. 18, 2020

RU Jan / Sr. Manager Date
Acer Incorporated (Taipei, Taiwan)

We, Acer Incorporated, hereby declare under our sole responsibility that the product described above
is in conformity with the relevant Union harmonizaon legislaons: Direcve 2014/53/EU on Radio
Equipment, RoHS Direcve 2011/65/EU and ErP Direcve 2009/125/EC. The following harmonized
standards and/or other relevant standards have been applied:

Year to begin affixing CE marking 2020.

E

R

H

R

E

lectromag

n

EN 55032:2015+AC:2016, Class B
EN 61000-3-2:2014 Class D
EN 61000-3-3:2013

adio freq

u

EN 300 328 V2.1.1

EN 300 440-1 V1.6.1
EN 300 440 V2.1.1
EN 302 291-1 V1.1.1

ealthy an

d

EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

EN 62209-1:2006
EN 62209-2:2010

oHS

EN 50581:2012

rP

Regulaon (EU) No. 617/ 2013
Regulaon (EC) No. 1275/ 2008; EN 50564:2011

ec comp

a

ency spect

Safety

bility

rum usage

EN 55024: 2010+A1:2015
EN 301 489-1 V2.1.1

EN 301 489-3 V2.1.1

EN 302 291-2 V1.1.1
EN 301 511 V9.0.2

EN 301 893 V2.1.1

EN 62311:2008
EN 62479:2010

Regulaon (EC) No. 278/2009; EN 50563:2011

EN 301 489-7 V1.3.1

EN 301 489-17 V3.1.1

EN 301 489-24 V1.5.1

EN 301 908-1 V7.1.1
EN 301 908-2 V6.2.1
EN 301 908-13 V6.2.1

EN 50360: 2001/A1: 2012

EN 50566:2013

EU Declaraon of Conformity

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference,
and (2) this device must accept any interference received, including interference
that may cause undesired operation.

The following local Manufacturer / Importer is responsible for this declaration:

rotcejorP PLD:tcudorP

Model Number:

D1P1845/D1P1849/D1P1848

Machine Type:

H6522BD/V6510/H6518ST/X1527H/H6523BD/
E145F+/V150/E146S/D656F/E147/HE-801K+/
HT-800/E145S+/M457/HE-803/H6517ABD+/
HV520/HE-802ST/AF610/GM514/GM513/TH-420/
HE-801ST+/HE-810/VH-415/VH-413/H6517ST+/
EV-F57/H6522ABD/GM513S/BS-425/VH-413S/
DX525/X158H/KF320/H6523ABD/H6541BD/
H6541BD+/X158HP

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

Suite 1500
San Jose, CA 95110
U. S. A.

Contact Person: Acer Representative

Phone No.: 254-298-4000

7414-892-452:.oN xaF

Acer America Corporation

333 West San Carlos St.,

Suite 1500

San Jose, CA 95110

U. S. A.

Tel: [phone]

Fax: [phone]

www.acer.com
