Page 1

Проектор Acer

Серия H6500/E-140/HE-802

Руководство пользователя

Page 2

Руководство пользователя проектора Acer серии H6500/E-140/HE-802 Дата первого издания: 09/2011

В изложенные в настоящей публикации сведения могут периодически вноситься поправки без обязательств по уведомлению кого-либо о таких исправлениях или изменениях. Эти изменения будут вставлены в новые редакции данного руководства или в дополнительныедокументы и публикации. Компания Acer Incorporated не делает никаких утверждений и не дает никаких гарантий, ни выраженных в явной форме, ни подразумеваемых, относительно содержания настоящей публикации и, в частности, заявляет об отказе от подразумеваемых гарантий пригодности данного продукта для продажи или использования в конкретных целях.

Запишите номер модели, ее серийный номер, а также дату и место покупки в соответствующих строчках внизу на свободном месте. Серийный номер и номер модели вашего компьютера обозначены на этикетке на его корпусе. В переписке по поводу вашего компьютера следует обязательно указывать его серийный номер, номер модели, дату и место покупки.

Никакая часть настоящей публикации не может быть воспроизведена, сохранена в системах поиска информации или передана в любой форме и любыми средствами - электронными, механическими, путем фотокопирования, записи или иным образом - без предварительного на то письменного согласия Acer Incorporated.

Проектор Acer Серия H6500/E-140/HE-802

Номер модели: ____________________________________

Серийный номер: __________________________________

Дата покупки: ______________________________________

Место покупки: ____________________________________

Acer и логотип Acer являются зарегистрированными товарными знаками корпорации Acer. Названия продуктов и товарные знаки других компаний используются здесь только с целью идентификации и принадлежат соответствующим компаниям.

, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или

"HDMI

зарегистрированными товарными знаками компании HDMI Licensing LLC."

Page 3

Информация, касающаяся безопасности и удобства использования

Внимательно прочитайте настоящие инструкции. Сохраните настоящий документ для использования в будущем. Следуйте всем предупреждениям и указаниям, имеющимся на данном изделии.

Выключение изделия перед очисткой

Отключите данное изделие от электрической розетки перед очисткой. Не используйте жидкие очистители и аэрозоли. Для очистки используйте влажную ткань.

Меры предосторожности при отключении питания

Соблюдайте приведенные ниже рекомендации при подсоединении и отсоединении питания от внешнего блока питания.

• Уст анов и те блок питания перед подключением кабеля питания к

электрической розетке.

• Перед извлечением блока питания из проектора отсоедините кабель

питания.

• Если система оснащена несколькими источниками питания, отключите

питание системы, отсоединив все кабели питания от электросети.

Меры предосторожности, касающиеся доступности

Убедитесь, что сетевая розетка, к которой подключен кабель питания, легко доступна и расположена максимально близко к оператору оборудования.

Чтобы отключить питание оборудования, отсоедините кабель питания от электрической розетки.

iii

Предупреждения.

• Не используйте данное изделие вблизи воды.

• Не допускается установка изделия на неустойчивую тележку, стойку или

стол. Падение изделия может привести к его серьезному повреждению.

• Щели и отверстия предназначены для вентиляции прибора с целью

обеспечения надежной эксплуатации и предотвращения перегрева. Запрещается блокировать или перекрывать эти отверстия. Не блокируйте отверстия, располагая устройство на кровати, диване, ковре или других подобных поверхностях.

Данное устройство нельзя располагать рядом с радиатором или нагревателем или над ними. Не устанавливайте прибор в закрытом пространстве без обеспечения должной вентиляции.

• Не допускайте попадания каких-либо предметов внутрь прибора через

щели в корпусе, т.к. они могут попасть на детали, находящиеся под напряжением, что может привести к возгоранию или поражению

Page 4

электрическим током. Не допускайте проливания жидкости на прибор или попадания жидкости в прибор.

• Чтобы избежать повреждения внутренних компонентов и предотвратить

утечку батареи, не размещайте прибор на вибрирующих поверхностях.

• Не рекомендуется использовать прибор во время занятий спортом,

тренировок или в других условиях, когда возможна вибрация, так как это может вызвать непредвиденное короткое замыкание или повреждение вращающихся деталей и лампы.

Использование электропитания

• Это изделие необходимо эксплуатировать при напряжении питания,

указанном на этикетке. Если характеристики электросети неизвестны, проконсультируйтесь с продавцом или местной компанией-поставщиком электроэнергии.

• Не допускайте, чтобы на кабеле питания находились посторонние

предметы. Расположите прибор так, чтобы люди не могли наступить на кабель.

• При использовании удлинителя с этим прибором убедитесь, что общий

номинальный ток подключенного оборудования не превышает номинального тока удлинителя. Кроме этого, убедитесь, что общий номинальный ток всех устройств, подключенных к сетевой розетке, не превышает номинала предохранителя.

• Не перегружайте электрическую розетку, удлинитель или разветвитель,

подключая слишком много устройств. Общая нагрузка системы не должна превышать 80% от номинала цепи. При использовании удлинителей нагрузка не должна превышать 80% входного номинального тока удлинителя.

• Сетевой блок питания данного прибора оборудован трехпроводной вилкой

с заземлением. Вилка может быть вставлена только в сетевую розетку с заземлением. Убедитесь, что электрическая розетка должным образом заземлена перед подключением к ней вилки сетевого блока питания. Не вставляйте вилку в незаземленную электрическую розетку. Для получения более подробной информации обратитесь к электрику.

Внимание! Контакт заземления является одним из элементов обеспечения безопасности. Использование не заземленной должным образом розетки может привести к поражению электрическим током.

Примечание. Кроме этого, контакт заземления обеспечивает хорошую защиту от непредсказуемых шумов, производимых другими находящимися рядом электрическими устройствами, которые могут повлиять на работу данного изделия.

• Используйте данное устройство только с входящим в комплект поставки

набором кабелей. При необходимости заменить комплект кабелей питания убедитесь, что новый кабель соответствует следующим требованиям: отделяемый, имеет сертификацию UL или CSA, одобрен VDE, максимальная длина – 4,5 м (15 футов).

Page 5

Обслуживание изделия

Не пытайтесь самостоятельно ремонтировать прибор, так как при открытии или удалении крышки можно подвергнуться воздействию высокого напряжения или другим рискам. Любое сервисное обслуживание устройства должны выполнять только квалифицированные специалисты сервисной службы. Отключите устройство от электросети и обратитесь к квалифицированному специалисту по ремонту в следующих случаях:

• кабель питания или вилка повреждены, порезаны или изношены;

• в прибор попала жидкость;

• устройство было подвержено воздействию дождя или влаги;

• падение устройства или повреждение его корпуса;

• в работе устройства наблюдаются очевидные нарушения,

свидетельствующие о необходимости технического обслуживания;

• устройство не работает надлежащим образом после соблюдения всех

указаний по эксплуатации.

Примечание. Производите регулировку только тех настроек, которые описаны в инструкциях по эксплуатации, так как неправильная регулировка других параметров может привести к повреждению и необходимости вмешательства квалифицированного специалиста для восстановления нормального состояния устройства.

Внимание! В целях безопасности не используйте несовместимые детали при замене или добавлении компонентов. Для получения информации о возможных вариантах обратитесь к продавцу.

Данное устройство и его модификации могут содержать мелкие детали. Храните их в недоступном для маленьких детей месте.

Дополнительная информация о безопасности

• Запрещается смотреть в объектив при включенной лампе. Это может

привести к повреждению органов зрения.

• Сначала включайте проектор, а затем источник сигнала.

• Не располагайте устройство в условиях, перечисленных ниже.

• Плохо вентилируемое или ограниченное пространство. Необходимо обеспечить зазор от стены не менее 50 см и свободный поток воздуха вокруг проектора.

• Места, в которых существует возможность воздействия высоких температур, например, в автомобиле с закрытыми окнами.

• Места с повышенной влажностью, запыленностью или задымленностью, так как это может вызвать загрязнение оптических компонентов, сокращение срока службы прибора и ухудшение изображения.

• Места рядом с пожарной сигнализацией.

• Места с температурой окружающей среды выше 40 °C (104 °F).

• Места, находящиеся выше 3000 м над уровнем моря.

• При возникновении неполадок немедленно отключите проектор от сети.

Нельзя использовать прибор, если из него идет дым, оно издает странные

Page 6

звуки или запахи. Это может привести к возгоранию или поражению электрическим током. В этом случае немедленно отключите прибор от сети и свяжитесь с продавцом прибора.

• Прекратите эксплуатацию прибора, если он упал или был поврежден.

Свяжитесь с продавцом для проверки прибора.

• Не направляйте объектив проектора на солнце. Это может привести к

возгоранию.

• При выключении проектора убедитесь в том, что перед отключением

питания был завершен цикл охлаждения.

• Не выключайте часто основное питание внезапно и не отключайте

проектор от сети во время его работы. Оптимальным способом выключения является ожидание выключения вентилятора перед отключением питания.

• Не прикасайтесь к вентиляционной решетке и нижней панели, так как они

могут быть горячими.

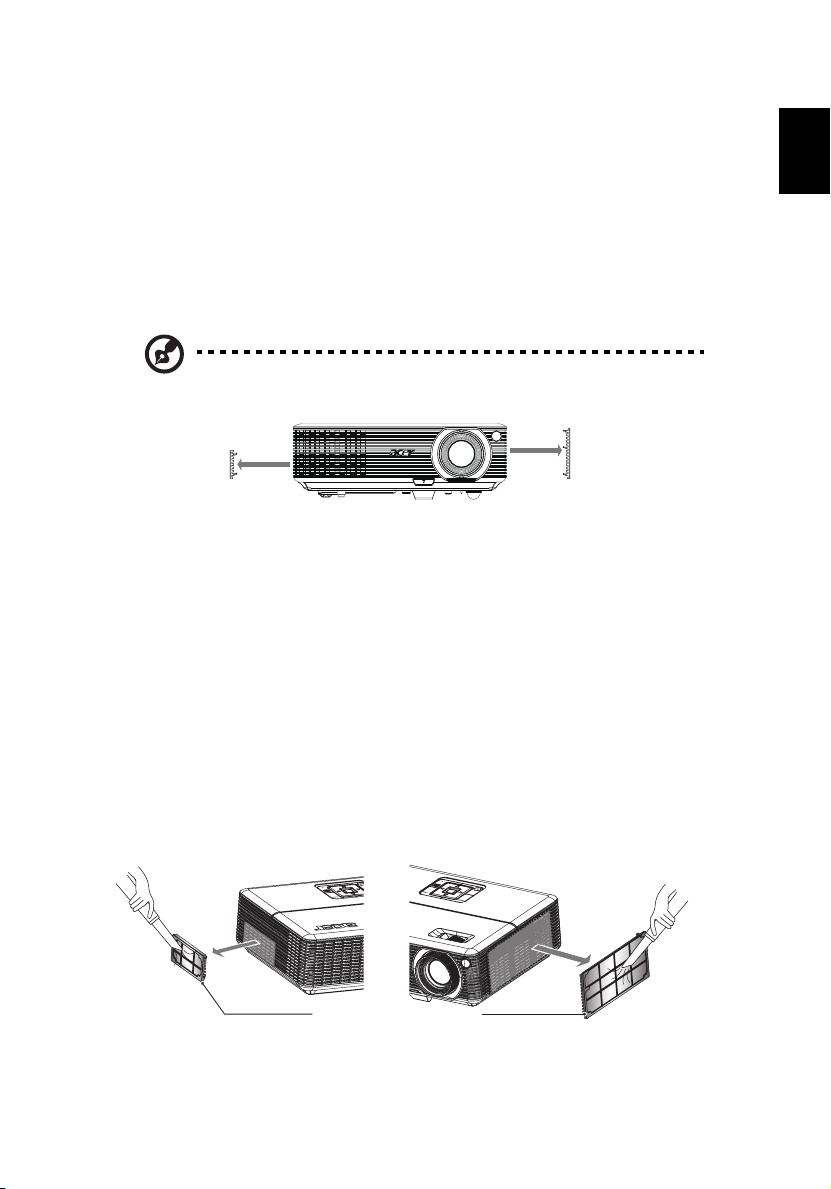

• При наличии воздушного фильтра регулярно его очищайте. При

загрязнении или запылении фильтра или вентиляционных отверстий температура внутри устройства может подняться, что может привести к повреждению устройства.

• Не заглядывайте в вентиляционную решетку во время работы проектора.

Это может привести к повреждению органов зрения.

• Всегда открывайте затвор или снимайте крышку объектива при включении

проектора.

• Во время работы проектора не блокируйте его объектив какими-либо

предметами, так как это может вызвать нагрев, деформацию или возгорание этих предметов. Для временного отключения лампы нажмите на пульте дистанционного управления кнопку HIDE.

• При работе лампа сильно нагревается. Перед заменой лампы дайте

проектору остыть в течение приблизительно 45 минут.

• Не используйте лампу по истечении ее номинального срока службы. В

некоторых случаях это может привести к поломке.

• Производите замену лампы или других электронных компонентов, только

если проектор отключен от сети.

• Данный прибор самостоятельно определяет срок службы лампы. При

отображении предупреждающего сообщения обязательно замените лампу.

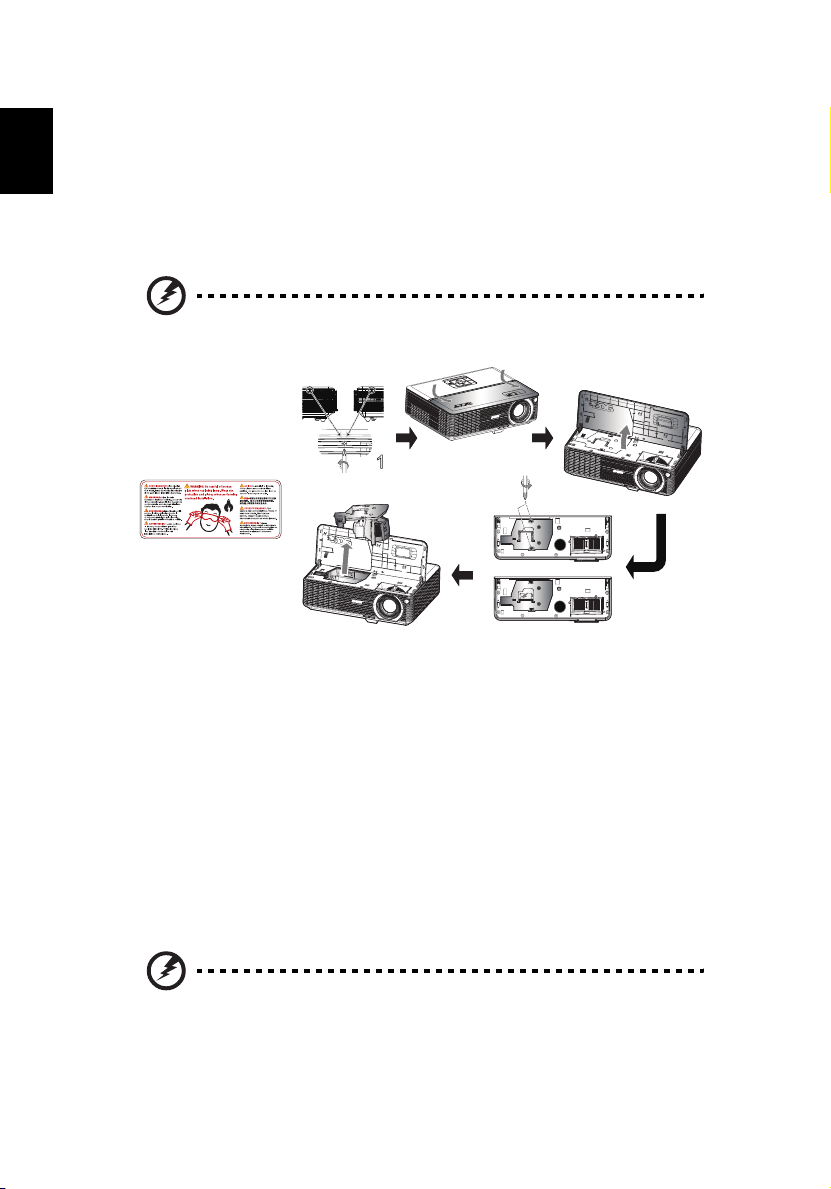

• При замене лампы необходимо дать устройству остыть, а затем

выполнить все инструкции по замене лампы.

• После замены модуля лампы необходимо обнулить функцию «Сбр. вр.

раб.лам.» (Сброс времени работы лампы) в экранном меню «Управление».

• Не пытайтесь разобрать проектор. Внутри имеется опасное высокое

напряжение, которое может привести к травме. Единственная деталь, обслуживаемая пользователем, – это лампа, которая имеет свою собственную съемную крышку. Обслуживание должен выполнять только квалифицированный специалист.

• Не устанавливайте проектор вертикально. Это может вызвать его

опрокидывание, что в свою очередь может привести к поломке или травме.

Page 7

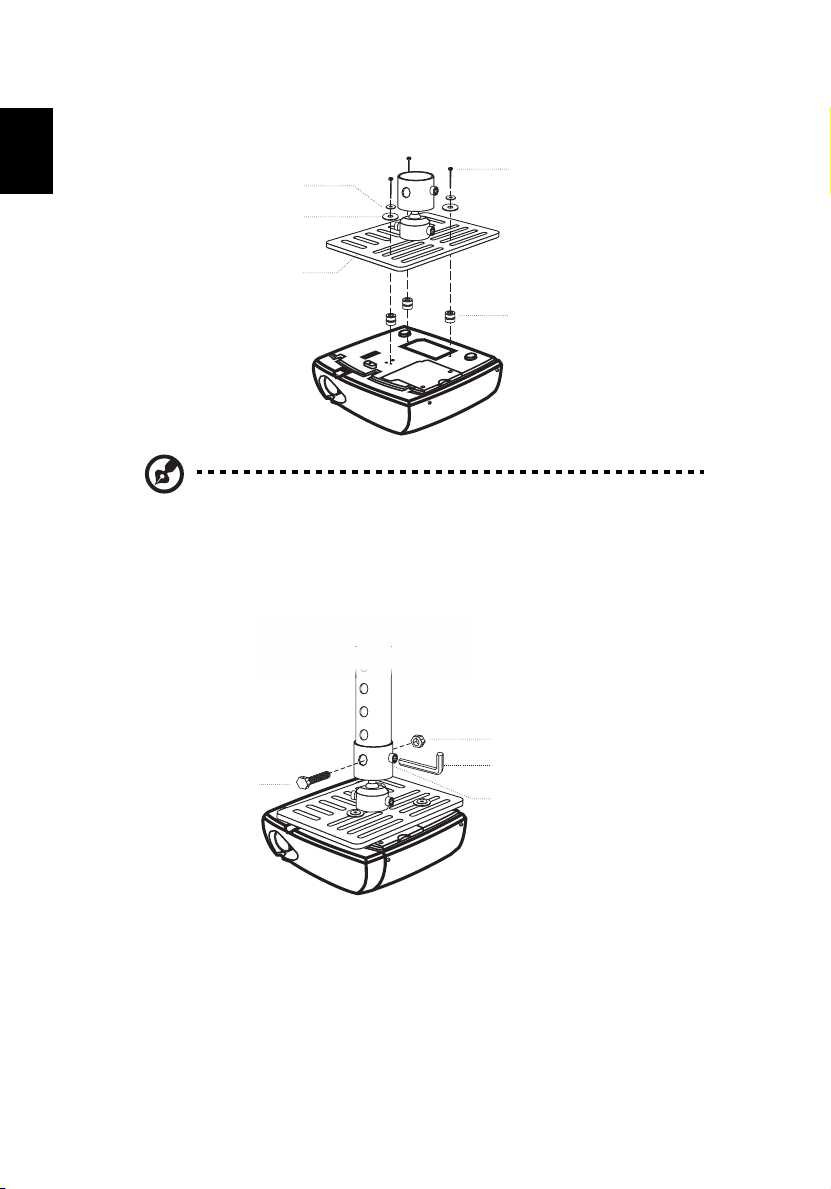

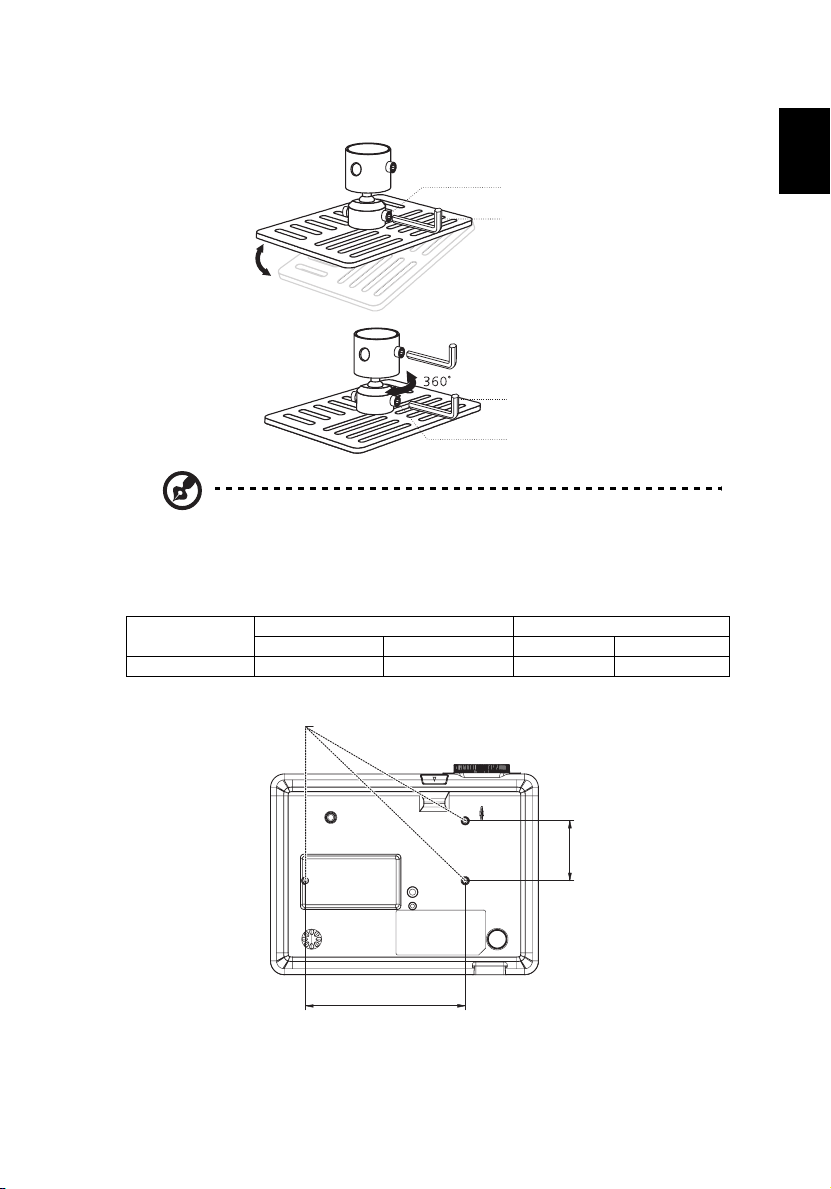

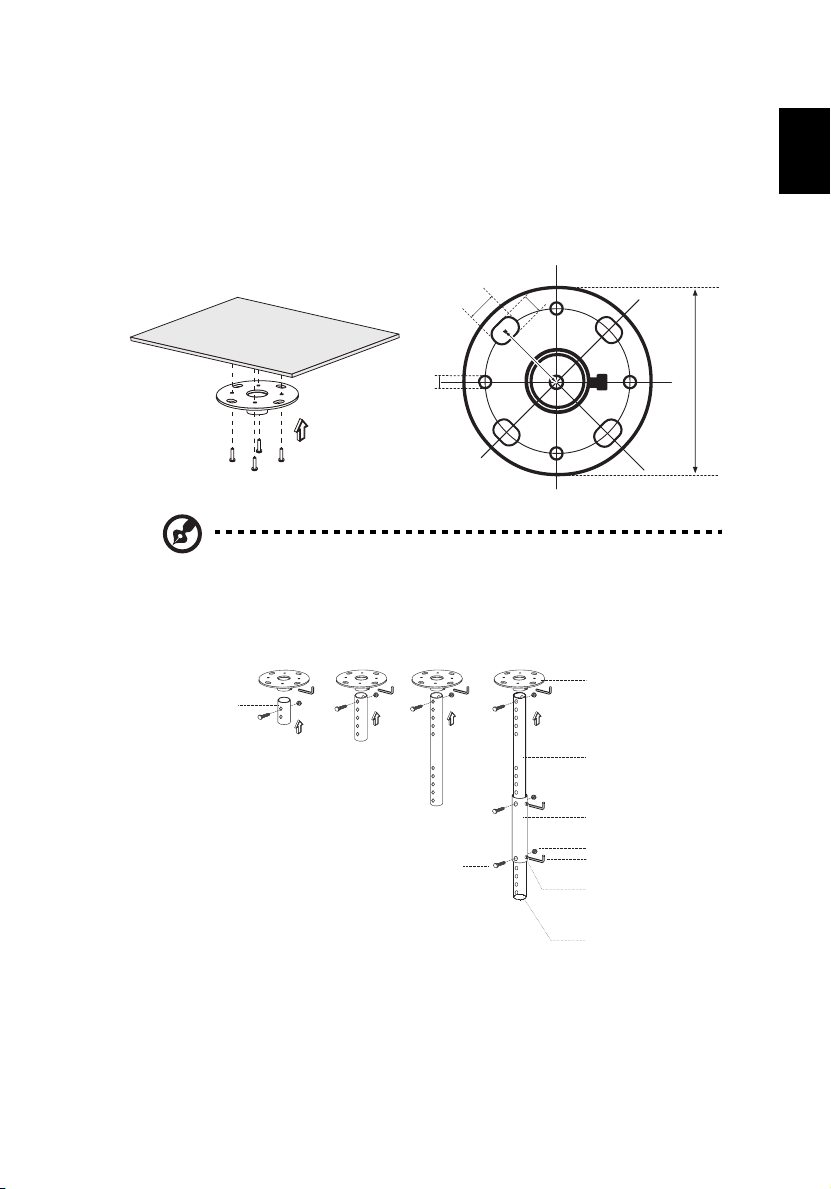

Данный прибор позволяет отображать перевернутые изображения при

•

монтаже на потолке. Для установки проектора на потолке используйте только фирменный комплект для монтажа Acer, после чего проверьте надежность крепления.

Меры предосторожности, связанные со слухом

Для защиты органов слуха соблюдайте следующие рекомендации.

• Увел ич ивайте громкость постепенно до нужного уровня.

• Не увеличивайте уровень громкости, если уши уже к нему привыкли.

• Не слушайте музыку на большой громкости в течение длительного периода времени.

• Не увеличивайте громкость, чтобы заглушить окружающий шум.

• Уменьшите громкость, если вы не слышите находящихся рядом людей.

Указания по утилизации

Запрещается утилизировать данный электронный прибор с бытовым мусором. С целью сведения к минимуму загрязнения и обеспечения максимальной защиты окружающей среды устройство подлежит переработке. Для получения дополнительной информации о правилах, установленных Директивой по отходам электрического и электронного оборудования (WEEE), посетите вебсайт по адресу:

http://www.acer-group.com/public/Sustainability/sustainability01.htm

vii

Рекомендации относительно ртути

Для проекторов или электронных изделий, содержащих ЖК-/ЭЛТ-монитор или дисплей.

Лампа (лампы) внутри данного прибора содержат ртуть и должны перерабатываться или утилизироваться согласно местному, государственному или федеральному законодательству. Дополнительную информацию см. на веб-сайте альянса компаний электронной промышленности по адресу . Информацию по утилизации ламп см. по адресу www.lamprecycle.org

Page 8

viii

Основные сведения

Примечания по использованию

Следуйте приведенным ниже инструкциям.

• Выключите проектор перед очисткой.

• Для очистки корпуса дисплея используйте мягкую ткань, смоченную

слабым моющим средством.

• Если проектор не будет использоваться в течение длительного времени,

отсоединяйте кабель питания от электрической розетки.

Запрещается:

• Закрывать вентиляционные щели и отверстия устройства.

• Использовать для очистки устройства абразивные чистящие средства,

парафины или растворители.

• Эксплуатировать устройство в следующих условиях:

• при очень высокой или низкой температуре и высокой влажности;

• в местах с повышенным содержанием пыли или грязи;

• вблизи каких-либо устройств, генерирующих сильное магнитное поле;

• под прямыми солнечными лучами.

Меры предосторожности

Чтобы максимально продлить срок службы устройства, соблюдайте все предупреждения, меры предосторожности и процедуры технического обслуживания согласно рекомендациям в настоящем руководстве пользователя.

Внимание!:

• Запрещается смотреть в объектив при включенной лампе. Это может привести к

повреждению органов зрения.

• Для снижения риска возгорания или поражения электрическим током не подвергайте

данный прибор воздействию дождя или влаги.

• Не открывайте и не разбирайте прибор, так как это может вызвать поражение

электрическим током.

• При замене лампы необходимо дать прибору остыть, а затем выполнить все

инструкции по замене лампы.

• Данный прибор самостоятельно определяет срок службы лампы. При отображении

предупреждающего сообщения обязательно замените лампу.

• После замены модуля лампы необходимо сбросить функцию «Сбр. вр. раб.лам.»

(Сброс времени работы лампы) в меню «Управление».

• При выключении проектора убедитесь в том, что перед отключением питания был

завершен цикл охлаждения.

• Сначала включайте проектор, затем – источники сигнала.

• Не надевайте крышку объектива при работающем проекторе.

• Когда срок службы лампы истечет, она может перегореть и издать громкий

хлопающий звук. Если это произойдет, проектор не включится, пока не будет заменен блок лампы. Чтобы заменить лампу, следуйте процедурам, приведенным в разделе «Замена лампы».

Page 9

Информация, касающаяся безопасности и удобства использования iii

Основные сведения viii

Примечания по использованию viii Меры предосторожности viii

Введение 1

Характеристики изделия 1 Комплектация 2 Описание проектора 3

Внешний вид проектора 3 Панель управления 4 Расположение кнопок на пульте ДУ 5

Подготовка к эксплуатации 7

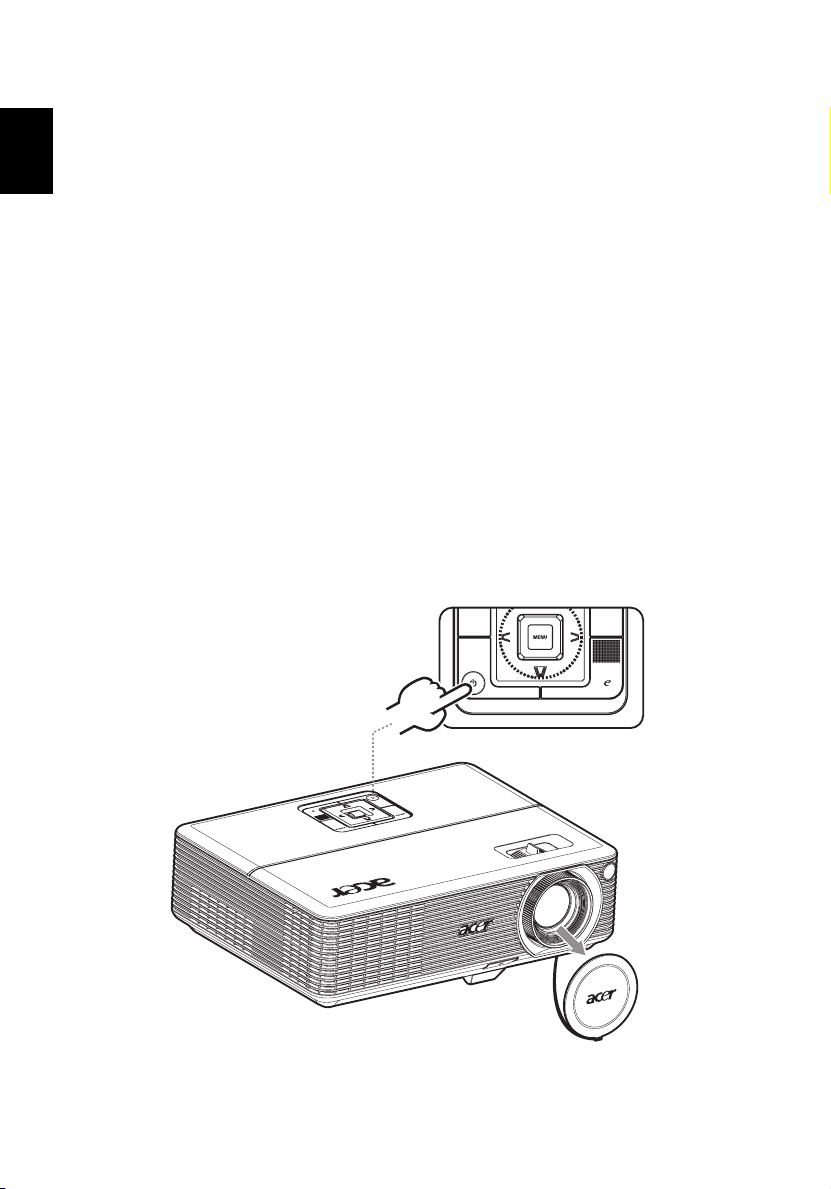

Подключение проектора 7 Включение и выключение проектора 8

Включение проектора 8 Выключение проектора 9

Настройка проецируемого изображения 10

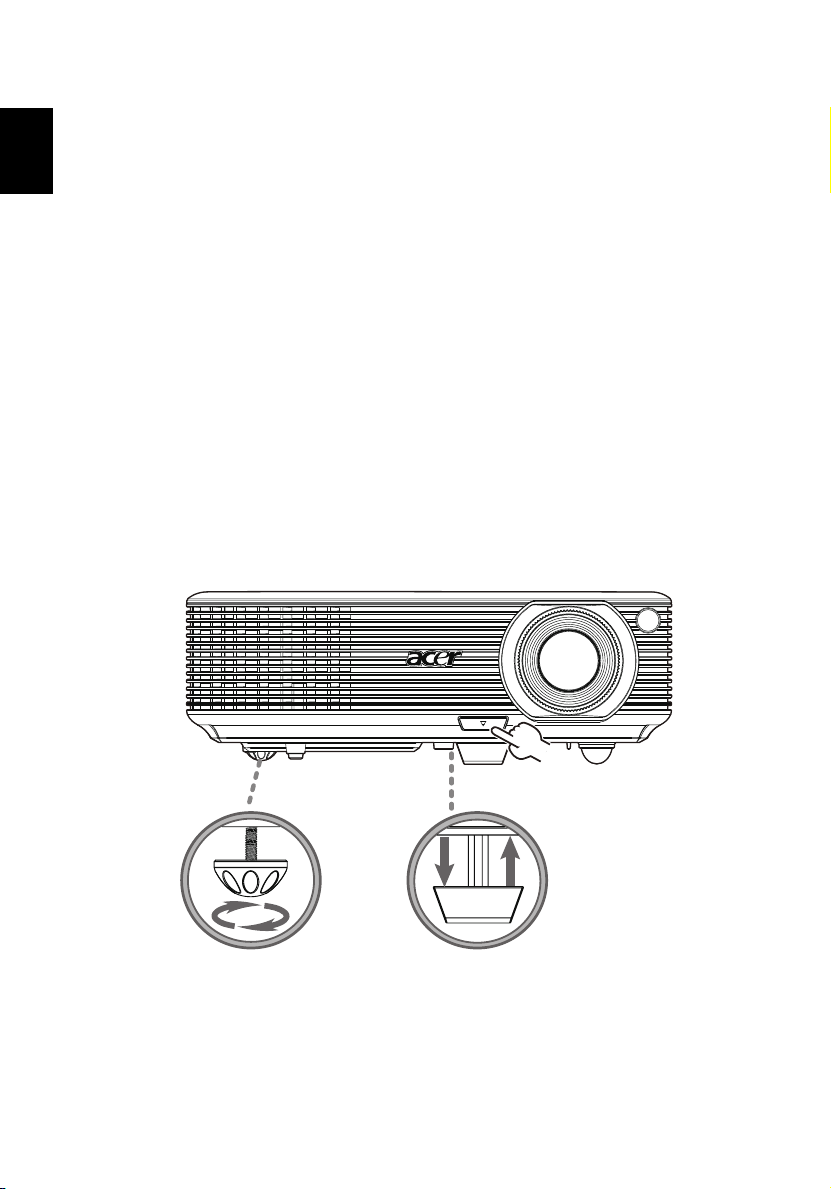

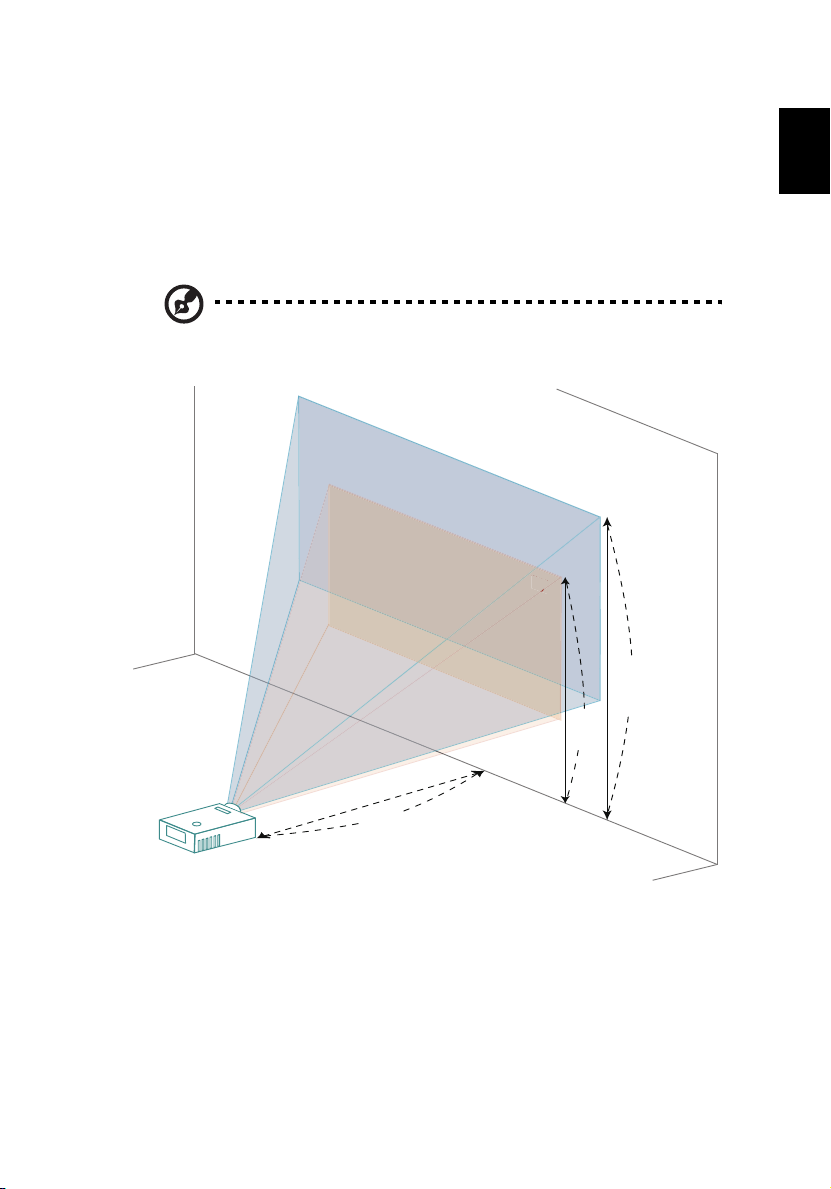

Настройка высоты проецируемого изображения 10 Оптимизация размера изображения и расстояния

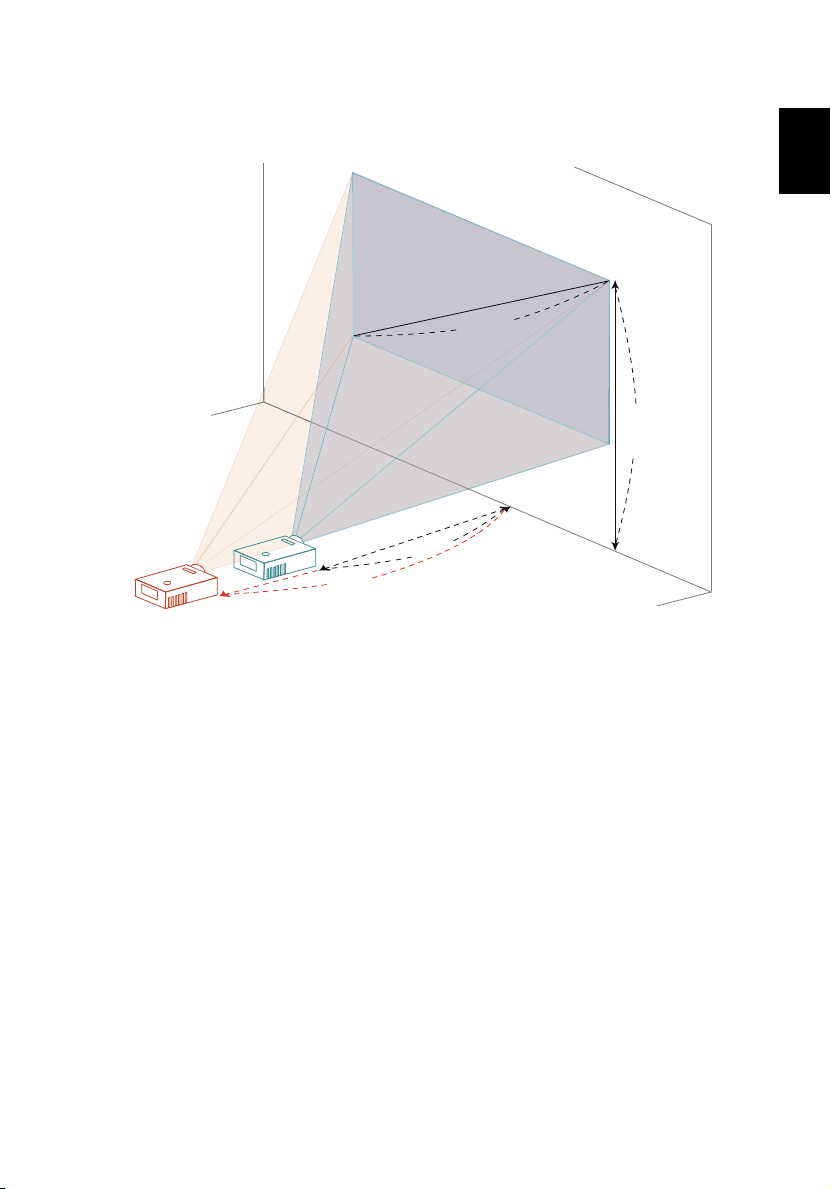

до него 11 Достижение необходимого размера изображения

посредством регулировки расстояния и масштаба 13

Содержание

Органы управления 15

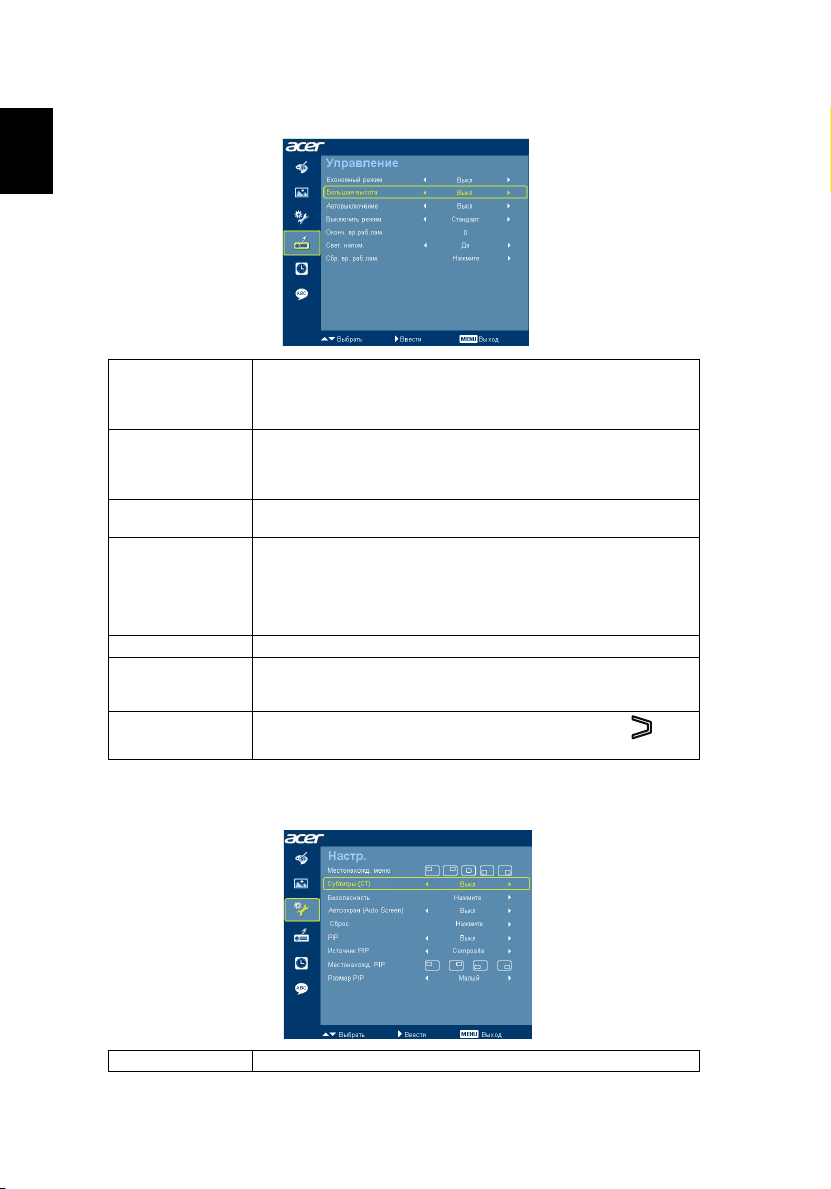

Меню установки 15 Технология Acer Empowering 16 Экранные меню 17 Цвет 18 Образ 20 Управление 22 Настр.22 Таймер 25 Язык 25

Page 10

Приложения 26

Устранение неполадок 26 Список определений предупреждений и показаний

индикаторов 30 Замена и очистка воздушных фильтров 31 Замена лампы 32 Установка на потолке 33 Технические характеристики 36 Совместимые режимы 38

Правила и замечания, касающиеся безопасности 42

Page 11

Введение

Характеристики изделия

Данное изделие представляет собой проектор на одном чипе DLP®. Ниже перечислены его основные характеристики.

• Технол оги я DLP

• Исходное разрешение 1080p 1920 x 1080

Поддержка соотношения сторон 4:3, 16:9 и L.Box.

• Технол оги я Acer ColorBoost обеспечивает естественную, реалистичную

цветопередачу изображений.

• Технол оги я Acer ColorSafe II обеспечивает правильную цветопередачу по

прошествии длительного времени.

• Высокая яркость и коэффициент контрастности.

• Различные режимы дисплея (Яркий, Презентация, Стандартный, Видео,

Темное кино, Игра, Спорт, Пользовательский) обеспечивают оптимальные характеристики в любой ситуации.

• Совместимость с NTSC, PAL, SECAM и HDTV (720p, 1080i, 1080p).

• Благодаря низкому энергопотреблению и экономному режиму (ECO)

продлевается срок службы лампы.

• Технол оги я Acer EcoProjeciton Technology обеспечивает

интеллектуальный подход к управлению питанием и физическое улучшение работоспособности.

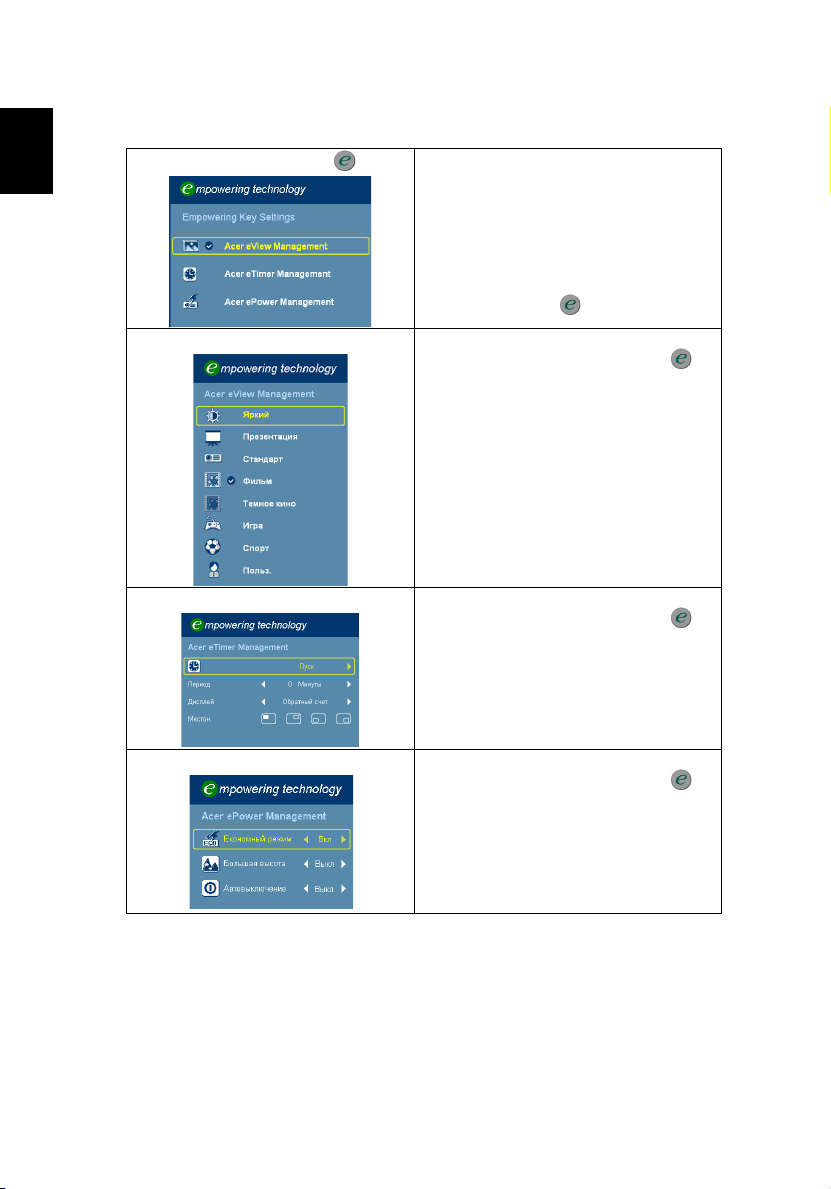

• Кнопка «Empowering» посредством технологии «Acer Empowering

Technology» предоставляет утилиты («Acer eView» (Электронный вид), «eTimer» (Электронный таймер), «ePower Management» (Электронное управление питанием)) для простой регулировки параметров.

• Интерфейс HDMI

• Усовершенствованная цифровая коррекция трапецеидального искажения

оптимизирует отображение.

• Интеллектуальная технология поиска обеспечивает быстрый поиск

нужного источника сигнала.

• Экранные меню (OSD) на нескольких языках.

• Полнофункциональный пульт дистанционного управления.

• Объектив проектора с возможностью ручной фокусировки и увеличения

до 1,2 крата.

• Функции 8-кратного цифрового увеличения и панорамирования.

• Совместимость с ОС Microsoft

с поддержкой HDCP.

Windows® 2000, XP, Vista® Windows® 7.

Русский

Page 12

Русский

Комплектация

Данный проектор поставляется в комплекте со всеми указанными ниже компонентами. Проверьте наличие всех компонентов, входящих в комплект поставки. Немедленно обратитесь к продавцу в случае отсутствия какого-либо из компонентов.

Проектор с крышкой

объектива

Acer Projector

Security Card

Карта безопасности Руководство пользователя Пульт дистанционного

Кабель питания Кабель VGA

POWER

FREEZE HIDE

ASPECT

RESYNC SOURCE

RATIO

ZOOM

H6500/E-140/HE-802

Series

P/N:MU.JD500.001

RGB BRIGHTNESS COLOR CONTRAST

VGA COMPONENT VIDEO S-VIDEO

DVI HDMI WIRELESS MUTE

PgUp

PgDn

управления

Краткое руководство Батареи, 2 шт. Чехол

Воздушный фильтр (опция)

Page 13

Описание проектора

Внешний вид проектора

Передняя, верхняя панель

# Описание # Описание

Панель управления

Вентиляция (вход)

Вентиляция (выход)

Кнопка подъемника

Стойка подъемника

Задняя панель

24576

Регулятор увеличения Кольцо фокусировки Объектив с переменным фокусным

расстоянием Крышка объектива Кольцо фокусировки

Русский

1 9

# Описание # Описание

1 Гнездо питания 6 Разъем HDMI 1 2 Разъем USB 7 Разъем HDMI 2

Разъем входа аналогового сигнала

ПК, HDTV, компонентного видеосигнала (вход VGA IN)

4 Разъем входа YPbPr/YCbCr 9 Гнездо замка Kensington™

Разъем входа композитного

видеосигнала

Разъем выхода питания постоянного

тока 12 В

Page 14

Панель управления

Русский

# Значок Функция Описание

1LAMP Индикатор лампы 2 Трапецеидально

3 RESYNC Автоматическая синхронизация проектора с

4MENU

е искажение

Настройка изображения для компенсации искажения, вызванного наклоном проектора (±15 градусов).

источником входного видеосигнала.

• Нажмите «МЕNU» для вызова экранного

меню (OSD), возврата к предыдущему шагу операции с экранным меню или выхода из экранного меню.

• Подтверждение выбора пунктов меню.

5 ПИТАНИЕ См. раздел «Включение и выключение

6TEMP Светодиод индикатора температуры 7 Четыре кнопки со

8 SOURCE Смена активного источника.

9 Empowering key Unique Acer functions: eOpening, eView, eTimer

10 Приемник ПДУ Прием сигналов с ПДУ.

стрелками

проектора».

Используйте кнопки для выбора пунктов меню и настройки выбранного параметра.

и ePower Management.

Page 15

Расположение кнопок на пульте ДУ

POWER

ASPECT

RATIO

ZOOM

FREEZE HIDE

RESYNC SOURCE

13 14 17 18 21

RGB BRIGHTNESS COLO R CONTRAS T

VGA COMPONENT VIDEO S-VIDEO

DVI HDMI WIRELESS MUTE

PgUp

PgDn

# Значок Функция Описание

1 ИК-передатчик Передает сигналы на проектор. 2 СТОП-КАДР Приостановка изображения на экране. 3 СКРЫТЬ Моментальное отключение видео. Нажмите кнопку

4 СИНХРОНИЗАЦИЯ Автоматическая синхронизация проектора с источником

«СКРЫТЬ», чтобы скрыть изображение; повторно нажмите кнопку, чтобы вернуть изображение.

входного видеосигнала.

5 ИСТОЧНИК Смена активного источника. 6 ПИТАНИЕ См. раздел «Включение и выключение проектора».

7 СООТНОШЕНИЕ

СТОРОН

Выбор необходимого соотношения сторон (Авто, 4:3,

16:9, L.Box)

8 МАСШТАБ Увеличение или уменьшение изображения на экране. 9 Кнопка «Empowering» Уник альные функции Acer: eView, eTimer и ePower

10 ТРАПЕЦЕИДАЛЬНОЕ

ИСКАЖЕНИЕ

11 МЕНЮ

Management.

Настройка изображения для компенсации искажения, вызванного наклоном проектора (± 15 градусов).

• Нажмите «МЕНЮ» для вызова экранного меню

(OSD), возврата к предыдущему шагу операции с экранным меню или выхода из экранного меню.

• Подтверждение выбора пунктов меню.

12 СТРАНИЦА Нет функции.

2 3

4 5

12 15

16 19 20

Русский

13 RGB Нажмите кнопку «RGB» для оптимизации режима «True

14 ЯРКОСТЬ Нажмите кнопку «ЯРКОСТЬ» для настройки яркости

color».

изображения.

Page 16

Русский

# Значок Функция Описание

15 КОНТРАСТНОСТЬ Используйте опцию «КОНТРАСТНОСТЬ» для

16 ЦВЕТ Нажмите кнопку «ЦВЕТ» для настройки цветовой

17 VGA Нажмите кнопку «VGA» для переключения на

18 КОМПОНЕНТНЫЙ Нажмите кнопку «КОМПОНЕНТНЫЙ» для

19 S-VIDEO Нет функции. 20 ВИДЕО Служит для переключения источника видеосигнала на

21 DVI Нет функции. 22 HDMI™ Служит для переключения источника сигнала на

23 БЕЗ ЗВУКА Нет функции. 24 БЕСПРОВОДНОЙ Нет функции. 25 Клавиатура 0–9 Нажимайте кнопки «0–9» для ввода пароля в поле

26 Четыре кнопки со

стрелками

регулировки различия между самыми светлыми и самыми темными участками изображения.

температуры изображения.

видеосигнал с разъема VGA. Данный разъем поддерживает аналоговые видеосигналы RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) и RGBsync.

переключения источника видеосигнала на компонентный. Данный разъем поддерживает видеосигналы YPbPr (480p, 576p, 720p, 1080i) и YCbCr

(480i, 576i, 1080i).

КОМПОЗИТНЫЙ ВИДЕОСИГНАЛ.

HDMI™.

«Настройки безопасности».

Используйте кнопки перемещения вверх, вниз, влево и вправо для выбора пунктов меню и настройки выбранного параметра.

Примечание. Если включена функция PIP (картинка в картинке), функция масштабирования и коррекции трапецеидальных искажений недоступна.

Page 17

Подготовка к эксплуатации

Подключение проектора

HDMI

DVD-плеер, ТВприставка, HDTVприемник

G B R

USB

D-Sub

USB

Видеовыход

HDTV adapter

BGR

HDMI

G B R

Русский

# Описание # Описание

1 Шнур питания 5 Кабель компонентного видеосигнала с

2 USB-кабель 6 Кабель композитного видеосигнала 3 Кабель VGA 7 Кабель HDMI 4 Переходник с VGA на вход

компонентных сигналов/HDTV

3-мя разъемами RCA («тюльпан»)

8 Кабель питания пост. тока 12 В

Примечание. Для обеспечения надлежащей работы проектора с компьютером убедитесь, что частота обновления экрана совместима с проектором.

Page 18

Включение и выключение проектора

Русский

Включение проектора

1 Снимите крышку объектива (рис. 1). 2 Убедитесь, что кабель питания и сигнальный кабель подсоединены

надежно. Индикатор питания начнет мигать красным цветом.

3 Включите проектор нажатием кнопки «Питание» на панели управления,

индикатор питания начнет светиться синим цветом (рис. 2).

4 Включите источник видеосигнала (компьютер, ноутбук, видеоплеер и т.п.).

Проектор автоматически определит источник сигнала.

• Если на экране отображаются значки «Lock» (Блокировка) и «Source» (Источник), проектор заблокирован на использование сигнала определенного типа, и сигнал этого типа не обнаружен.

• Если на экране отображается надпись «No Signal» (Сигнал

отсутствует), убедитесь, что сигнальные кабели подсоединены надежно.

• При одновременном подключении нескольких источников сигнала использование кнопки «Source» (Источник) на панели управления или пульте ДУ или кнопки непосредственного выбора источника сигнала на пульте ДУ позволяет переключать источник сигнала.

Кнопка питания

Крышка объектив

Page 19

Выключение проектора

1 Для выключения проектора нажмите кнопку питания. Отобразится

следующее сообщение: «Нажм. кнопку пит. еще раз, чтоб заверш.

процес выкл.». Нажмите кнопку питания еще раз.

2 Индикатор питания начнет светиться красным цветом и часто мигать

после отключения проектора, вентилятор (вентиляторы) будут продолжать работать около двух минут для обеспечения надлежащего охлаждения системы.

3 Пока кабель питания подсоединен, в течение двухминутного процесса

выключения можно нажать кнопку питания, чтобы немедленно включить проектор опять.

4 После отключения охлаждения системы индикатор питания перестанет

мигать и будет светиться красным цветом постоянно, обозначая режим ожидания.

5 Теперь можно отсоединить кабель питания.

Предупреждающие индикаторы.

• «Перегрев проектора. Лампа вскоре автоматически выключиться.»

Это сообщение на экране означает перегрев проектора. Лампа автоматически отключится, проектор будет автоматически выключен, а индикатор температуры будет постоянно светиться красным цветом. Обратитесь к региональному дилеру или в сервисный центр.

• «Отказ вентил. Лампа вскоре автоматически выключиться.»

Это сообщение на экране означает отказ вентилятора. Лампа автоматически отключится, проектор будет автоматически выключен, а индикатор температуры будет мигать. Обратитесь к региональному дилеру или в сервисный центр.

Русский

Примечание.В случае автоматического выключения проектора и свечения индикатора лампы красным цветом обратитесь к региональному дилеру или в сервисный центр.

Page 20

Настройка проецируемого изображения

Русский

Настройка высоты проецируемого изображения

Проектор оснащен подъемными ножками для настройки высоты изображения.

Подъем изображения.

1 Нажмите фиксатор подъемной ножки. (Рис. 1.) 2 Поднимите проектор на необходимую высоту (рис. 2), затем отпустите

кнопку, чтобы зафиксировать подъемную ножку в этом положении.

3 Для точной настройки угла отображения используйте колесо регулировки

наклона (рис. 3).

Опускание изображения.

1 Нажмите фиксатор подъемной ножки. (Рис. 1.) 2 Опустите изображение на необходимую высоту (рис. 2), затем отпустите

кнопку, чтобы зафиксировать подъемную ножку в этом положении.

3 Для точной настройки угла отображения используйте колесо регулировки

наклона (рис. 3).

Колесо регулировки наклона

Подъемная ножка

Кнопка фиксатора подъемной ножки

Page 21

75"

Оптимизация размера изображения и расстояния до него

В приведенной ниже таблицу приводится информация о доступных оптимальных размерах изображения, которые достигаются расположением проектора на необходимом расстоянии от экрана. Пример: если проектор расположен на расстоянии 3 метра от экрана, хорошее качество изображения обеспечивается для изображений размером 75 – 90 дюймов.

Примечание.Помните, что, при размещении проектора на расстоянии 3 метров от экрана, верхний край экрана будет находиться на высоте 131 см (как показано на рисунке ниже).

Требуемое расстояние 3 м

90"

75"

Высота: 131 см от основания до верхней части изображения

Высота: 109 см

Русский

Рисунок. Фиксированное расстояние с различным масштабом изображением и размером экрана.

Page 22

Русский

Разме р экрана

Требуемое

расстояние

(м)

<A>

1,5 38 83 x 47 54 45 100 x 56 65

2 50 111 x 63 73 60 133 x 75 87

2,5 63 139 x 78 91 75 167 x 94 109

3 75 167 x 94 109 90 200 x 113 131

3,5 88 194 x 109 127 105 233 x 131 152

4 100 222 x 125 145 120 267 x 150 174

4,5 113 250 x 141 163 136 300 x 169 196

5 125 278 x 156 181 151 333 x 188 218

6 151 333 x 188 218 181 400 x 225 261

7 176 389 x 219 254 211 467 x 263 305

8 201 444 x 250 290 241 533 x 300 348

9 226 500 x 281 326 271 600 x 338 392

10 251 556 x 313 363 301 667 x375 435

(Минимальный масштаб)(Максимальный масштаб)

Диагональ

(дюймы)

<B>

Ш x В (см)

Верхняя граница

изображения

От основания до верхней границы

изображения (см)

<C>

Размер экрана

Диагональ

(дюймы)

<B>

Ш x В (см)

Коэффициент масштабирования: 1,2 крата

Верхняя граница

изображения

От основания до верхней границы

изображения (см)

<C>

Page 23

Достижение необходимого размера изображения посредством регулировки расстояния и масштаба

60"

Требуемый размер изображения

Высота: 87 см

От основания до верхней части изображения

2 м

2,4 м

В приведенной ниже таблице показан способ достижения необходимого размера изображения посредством регулировки положения проектора или кольца трансфокатора. Пример: для отображения изображения размером 60 дюймов установите проектор на расстоянии 2 – 2,4 м от экрана и выполните соответствующую настройку уровня масштабирования.

Треб уе мо е расстояние

Русский

Page 24

Русский

Необходимый размер изображения Расстояние (м)

Диагональ (дюймы)

<A>

30 66 x 37 1,0 1,2 43

40 89 x 50 1,3 1,6 58

50 111 x 62 1,7 2,0 72

60 133 x 75 2,0 2,4 87

70 155 x 87 2,3 2,8 101

80 177 x 100 2,7 3,2 116

90 199 x 112 3,0 3,6 130

100 221 x 125 3,3 4,0 144

120 266 x 149 4,0 4,8 173

150 332 x 187 5,0 6,0 217

180 398 x 224 6,0 7,2 260

200 443 x 249 6,6 8,0 289

250 553x 311 8,3 10,0 361

300 664 x 374 10,0 *** 433

Коэффициент масштабирования: 1,2 крата

Ш x В (см)

Максимальный

масштаб

<B>

Минимальный

масштаб

<C>

Верхняя граница

изображения (см)

От основания

до верхней части

изображения

<D>

Page 25

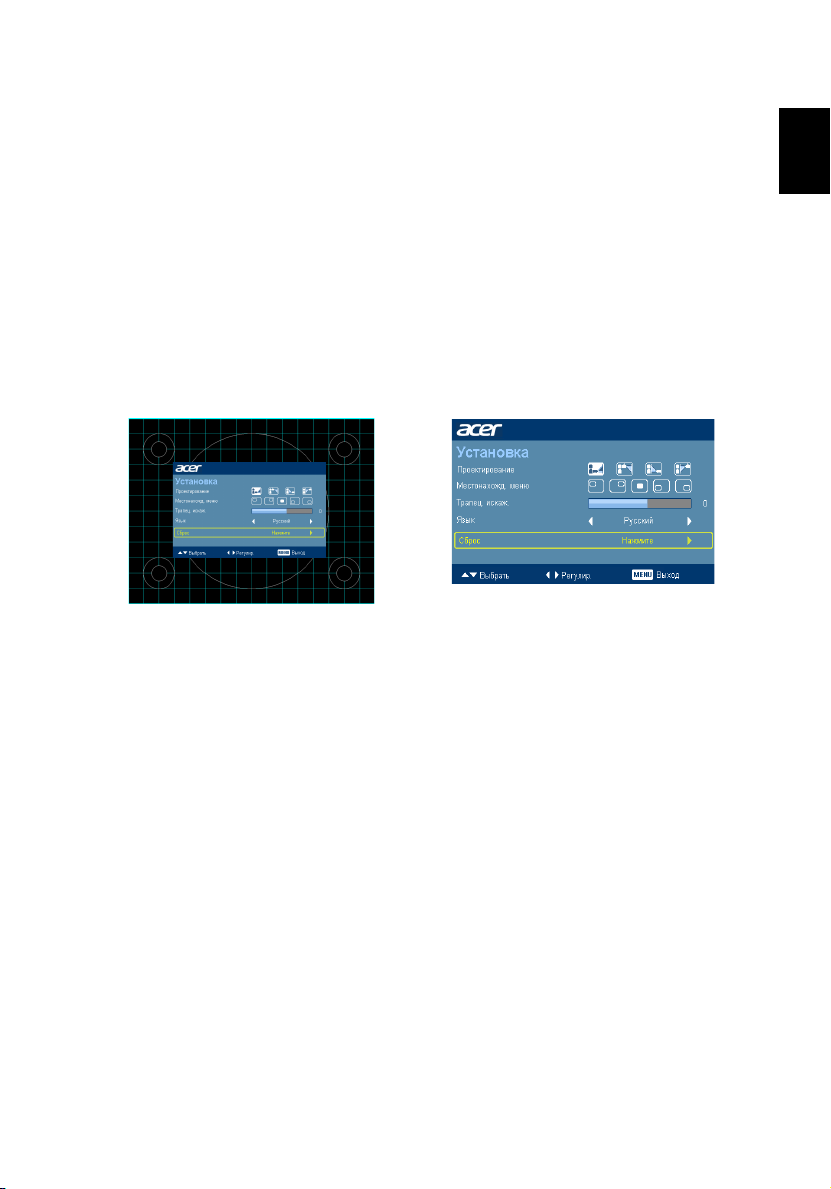

Органы управления

Меню установки

Меню установки представляет собой экранное меню (OSD) для установки и обслуживания проектора. Когда на экране отображается сообщение «Нет входного сигнала», используйте только экранное меню.

Пунктами меню являются настройки и регулировки для размера экрана и расстояния до него, фокуса, коррекции трапециевидного искажения и др.

1 Включите проектор, нажав кнопку питания на панели управления.

2 Для запуска экранного меню для установки и обслуживания проектора

нажмите кнопку «МЕНЮ» на панели управления.

3 Фоновый рисунок служит в качестве руководства для регулировки настроек

калибровки и выравнивания, таких как размер экрана и расстояние до него, фокусировка и др.

4 Меню установки включает следующие пункты:

•Метод проецирования

•Место проецирования

•Местонахожд. Меню

•Устранение трапец. искажений

•Настройка языка

•Возврат к заводским настройкам по умолчанию

Для выбора пункта используйте клавиши со стрелкой ВВЕРХ и ВНИЗ, для регулировки параметров выбранного пункта клавиши со стрелками ВЛЕВО и ВПРАВО, для входа в подменю для подробной настройки клавишу со стрелкой ВПРАВО. Новые параметры будут сохранены автоматически при выходе из меню.

5 Нажатие кнопки меню в любой момент приводит к выходу из меню и

возврату к экрану приветствия Acer.

Русский

Page 26

Русский

Технология Acer Empowering

Кнопка «Empowering»

Acer eView Management

Клавиша Acer Empowering обеспечивает использование трех уникальных функций Acer: «Acer eView

Management», «Acer eTimer Management» и «Acer ePower Management». Для вызова основного

экранного меню и изменения его функций нажмите и удерживайте более

1 секунды кнопку «».

Для вызова подменю «Acer eView Management» нажмите клавишу «».

Функция «Acer eView Management» предназначена для выбора режима отображения. Дополнительную информацию см. в разделе «Экранные меню».

Acer eTimer Management

Acer ePower Management

Для вызова подменю «Acer eTimer Management» нажмите клавишу «».

Функция «Acer eTimer Management» предоставляет функцию напоминания для контроля времени презентации. Дополнительную информацию см. в разделе «Экранные меню».

Для вызова подменю «Acer ePower Management» нажмите клавишу «».

Функция «Acer ePower Management» предоставляет пользователю единый ярлык для сбережения лампы и продления срока службы проектора. Дополнительную информацию см. в разделе «Экранные меню».

Page 27

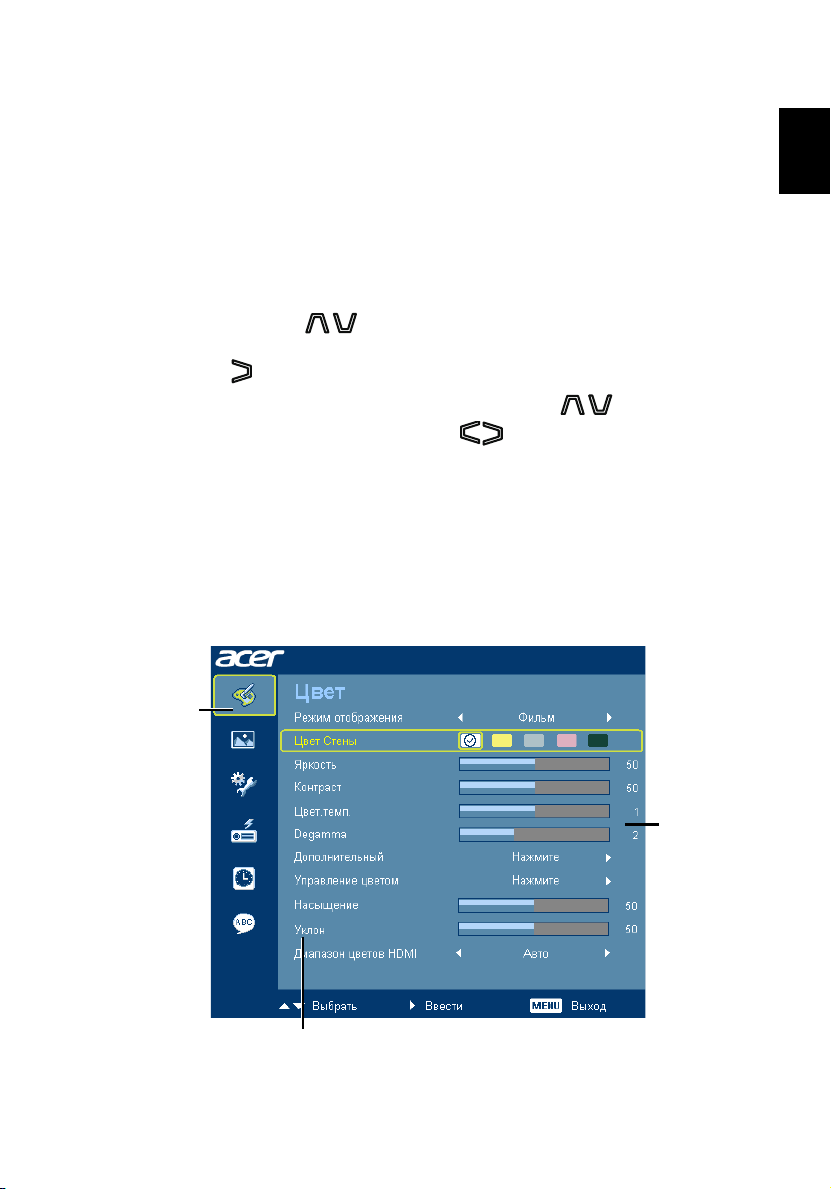

Экранные меню

Проектор поддерживает экранные меню на нескольких языках, которые позволяют настраивать изображение и изменять различные параметры.

Использование экранных меню

• Чтобы открыть экранное меню, нажмите кнопку «МЕНЮ» на пульте ДУ или

на панели управления.

• При отображении экранного меню для выбора пункта основного меню

нажимайте кнопки . После выбора необходимого пункта основного меню, для перехода к подменю и выполнения настройки функции нажмите

клавишу .

• Для выбора необходимого пункта нажимайте кнопки , для

изменения настроек нажимайте кнопки .

• Выберите следующий пункт, который необходимо настроить в подменю, и

выполните настройку, как описано ниже.

• Для возврата к основному меню нажмите кнопку «МЕНЮ» на пульте ДУ

или на панели управления.

• Чтобы выйти из экранного меню, снова нажмите кнопку «МЕНЮ» на

пульте ДУ или на панели управления. Экранное меню закроется, и проектор автоматически сохранит новые настройки.

Русский

Главное

меню

Настройка

Подменю

Page 28

Русский

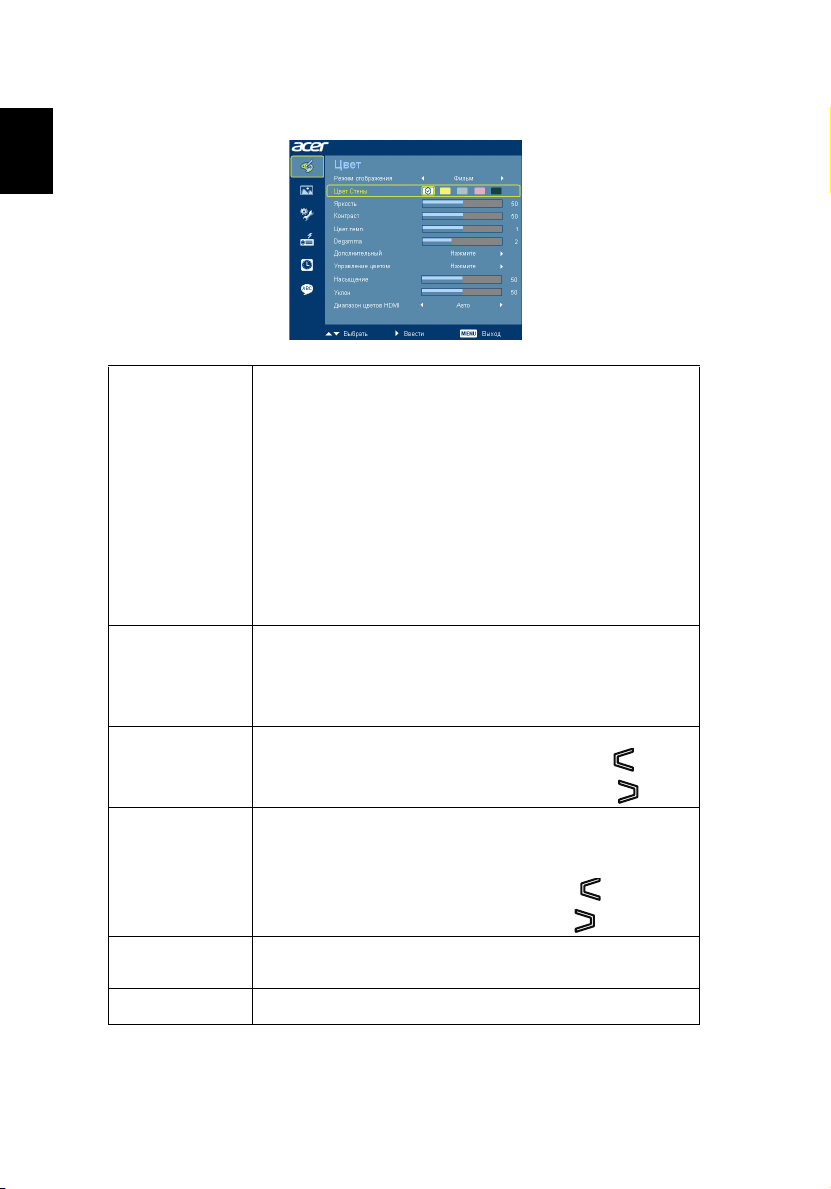

Цвет

Режим отображения

Цвет стены

Яркость

Контраст

Цвет. темпе.

Degamma

Доступно несколько заводских установок, оптимизированных для различных типов изображений.

• Яркий. Для оптимизации яркости.

• Презентация. Для презентаций на совещаниях (с

повышенной яркостью).

• Стандарт. Для общих условий.

• Видео. Для воспроизведения фильмов, видеоклипов и

фотографий с повышенной и нормальной яркостью.

• Темно е кино. . Для темных кинофильмов

• Игра. Для игр.

• Спорт. Для спортивных изображений.

• Пользовательский. Для пользовательских настроек.

Используйте эту функцию для выбора нужного цвета в соответствии с цветом стены. Имеются несколько вариантов для выбора, в том числе белый, светло-желтый, светло-синий, розовый, темно-зеленый. При этом будет компенсироваться отклонение цвета из-за цвета стен для отображения нужного оттенка изображения.

Регулировка яркости изображения.

• Чтобы сделать изображение темнее, нажимайте .

• Чтобы сделать изображение светлее, нажимайте .

Параметр «Контраст» позволяет регулировать разницу между самыми светлыми и самыми темными областями изображения. Регулировка контрастности меняет соотношение черного и белого цветов в изображении.

• Для уменьшения контрастности нажимайте .

• Для увеличения контрастности нажимайте .

Регулировка цветовой температуры. При более высокой цветовой температуре изображение на экране выглядит холоднее, а при более низкой – теплее.

Влияет на представление темных сцен. При высоком значении гаммы темные сцены будут выглядеть ярче.

Page 29

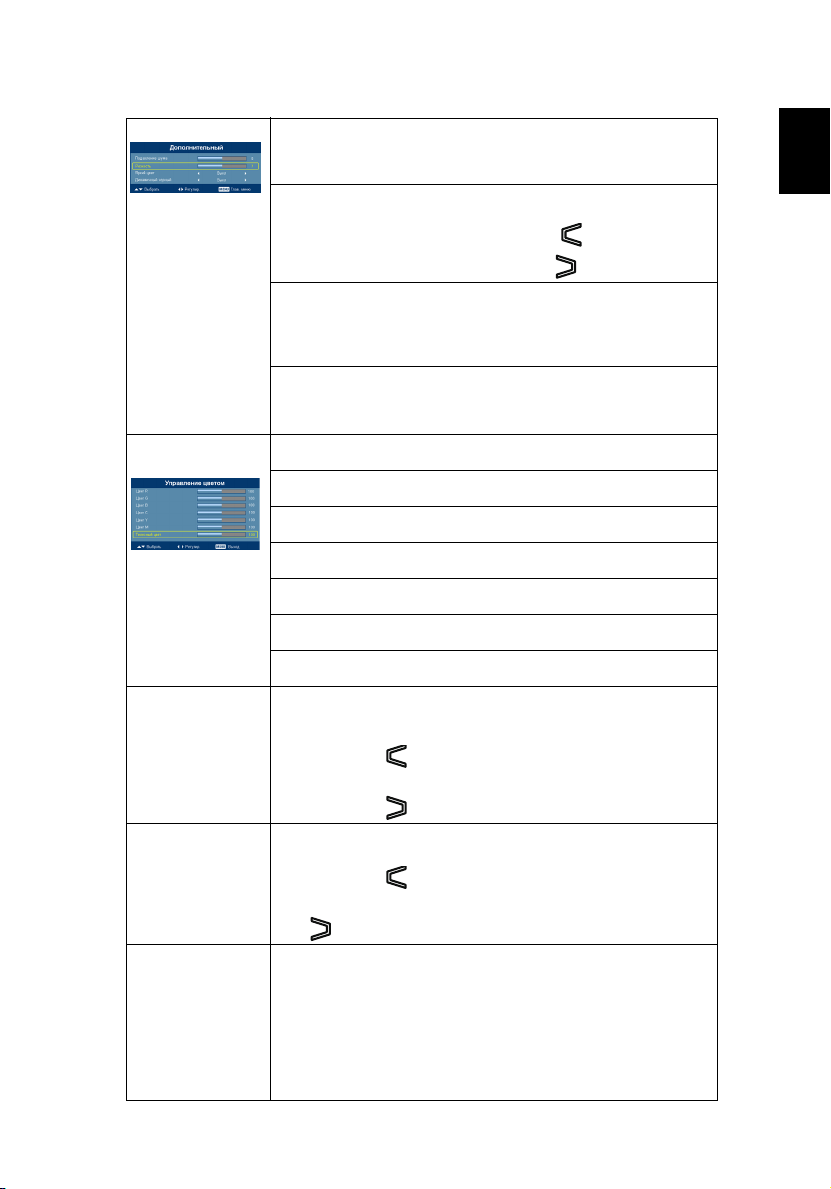

Дополнительный

Управление цветом

Насыщение

Уклон

Диапазон цветов

HDMI

Подавление Шума Регулировка уровня подавления шума в сигнале. "0" означает отключение режима шумоподавления, ">0" увеличение уровня шумоподавления.

Резкость Регулировка резкости изображения.

• Для уменьшения резкости нажимайте .

• Для увеличения резкости нажимайте .

Яркий цвет Создает развернутый спектр экранных цветов, который обеспечивает улучшенное цветовое насыщение для ярких, реалистичных изображений. Данная функция по умолчанию является включенной.

Динамичный черный Выберите «Вкл.» для автоматической оптимизации отображения темных сцен, обеспечивая тем самым предельную четкость изображения.

Цвет R Регулировка уровня красного цвета.

Цвет G Регулировка уровня зеленого цвета.

Цвет B Регулировка уровня синего цвета.

Цвет C Регулировка уровня голубого цвета.

Цвет Y Регулировка уровня желтого цвета.

Цвет M Регулировка уровня пурпурного цвета.

Теле сный цвет Регулировка цвета кожи.

Регулировка насыщенности видеоизображения от черно-белого до насыщенного цветного.

• Для уменьшения насыщенности цветов изображения

нажимайте .

• Для увеличения насыщенности цветов изображения

нажимайте .

Регулировка баланса красного и зеленого цветов.

• Для увеличения уровня зеленого цвета в изображении

нажимайте .

• Для увеличения уровня красного в изображении нажимайте

Настройка цветового пространства сигнала HDMI для исправления неточностей отображения цветов на экране.

• Авто: автоматическая настройка на основе данных от

проигрывателя.

• Огран. диапаз.: Обработка входного сигнала как данных с

ограниченным цветовым пространством.

• Полный диапаз.: Обработка входного сигнала как данных с

полным цветовым пространством.

Русский

Page 30

Русский

Примечание.Функции «Насыщение» и «Уклон» не поддерживаются в режимах «Компьютер» и «HDMI». Примечание. Функция «Диапазон цветов HDMI» поддерживается только в режиме HDMI.

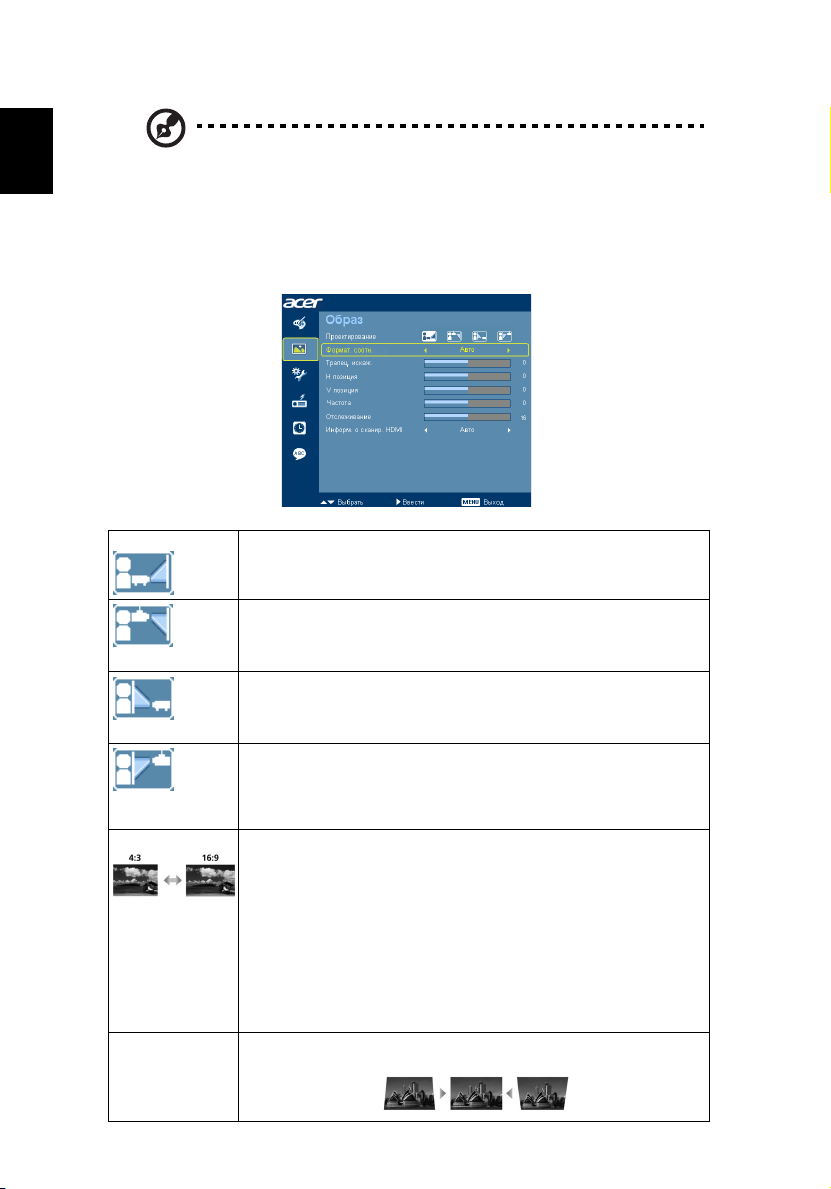

Образ

Проектирование Передняя сторона

• Стандартная заводская настройка.

Потолок

• При выборе данной функции проектор зеркально отражает

изображение по вертикали для проецирования при установке проектора на потолке.

Задняя сторона

• При выборе данной функции проектор переворачивает

изображение, чтобы его можно было проецировать из-за полупрозрачного экрана.

Обратное с потолка

• При выборе данной функции проектор одновременно

переворачивает и зеркально отражает изображение по вертикали. Возможно проецирование изображения из-за полупрозрачного экрана при креплении проектора на потолке.

Формат. соотн.

Трапец. искаж. Регулировк а искажения изображения, вызванного наклоном проекции.

Данная функция используется для выбора требуемого соотношения сторон изображения.

• Авто. Сохранение исходного соотношения ширины и высоты

изображения и увеличение изображения согласно исходным горизонтальному и вертикальному размеру.

• 4:3: Изображение будет масштабировано по размеру экрана и

• 16:9: Изображение будет масштабировано по ширине экрана,

отображено с соотношением сторон 4:3.

высота будет изменена для отображения изображения с соотношением сторон 16:9.

• L. Box: сохранение исходного формата кадра и

масштабирование в 1,333 раза.

(±15 градусов)

Page 31

Русский

Н позиция (Положение по горизонтали)

V позиция (Положение по

вертикали)

Частота Функция «Частота» позволяет менять кадровую частоту проектора в

Отслеживание Синхронизация синхросигнала проектора с видеокартой. Если

Информ сканир.

HDMI

• Для перемещения изображения влево нажимайте .

• Для перемещения изображения вправо нажимайте .

• Для перемещения изображения вниз нажимайте .

• Для перемещения изображения вверх нажимайте .

соответствии с частотой видеокарты компьютера. Если на проецируемом изображении отображается вертикальная мигающая полоса, используйте данную функцию для выполнения необходимых регулировок.

изображение отображается нестабильно или мигает, используйте данную функцию.

Настройка коэффициента расширения изображения HDMI на экране.

• Авто: автоматическая настройка на основе данных от

проигрывателя.

• Сжатая раэверкта: не использовать расширение для сигнала

HDMI.

• Перераэверкта: всегда использовать расширение для сигнала

HDMI.

Примечание. Функции «Н позиция», «V позиция», «Частота» и «Отслеживание» не поддерживаются в режимах «HDMI» и «Видео».

Примечание. Функция «Информ сканир. HDMI» поддерживается только в режиме HDMI.

Page 32

Русский

Управление

Економный режим Чтобы снизить яркость лампы проектора для снижения

Большая высота Выберите «Вкл.» для включения режима «На высоте». В этом

Автовыключение Проектор выключится автоматически при отсутствии входного

Выключить режим

энергопотребления, увеличения срока эксплуатации лампы и снижения шума выберите параметр «Вкл.». Для возврата к нормальному режиму выберите «Выкл.».

режиме вентиляторы постоянно работают на полной мощности для обеспечения должного охлаждения проектора при работе на большой высоте над уровнем моря.

сигнала в течение заданного времени. (в минутах)

• Стандарт: стандартное выключение проектора после

охлаждения вентилятором.

• Немедленное возобновление: возобновление работы

системы после повторного нажатия кнопки питания в течение 2 минут.

Оконч. вр.раб.лам. Отображение времени работы лампы (в часах). Свет. напом. Активируйте данную функцию для отображения напоминания о

Сбр. вр. раб. лам.

смене лампы за 30 часов до истечения ожидаемого срока ее службы.

Для сброса времени работы лампы на 0 нажмите кнопку , после выбора параметра «Да».

Настр.

Местонахожд. Меню Выбор положения меню на экране.

Page 33

Субтитры (СТ) Выбор режима желаемых скрытых титров из CC1, CC2, CC3, CC4,

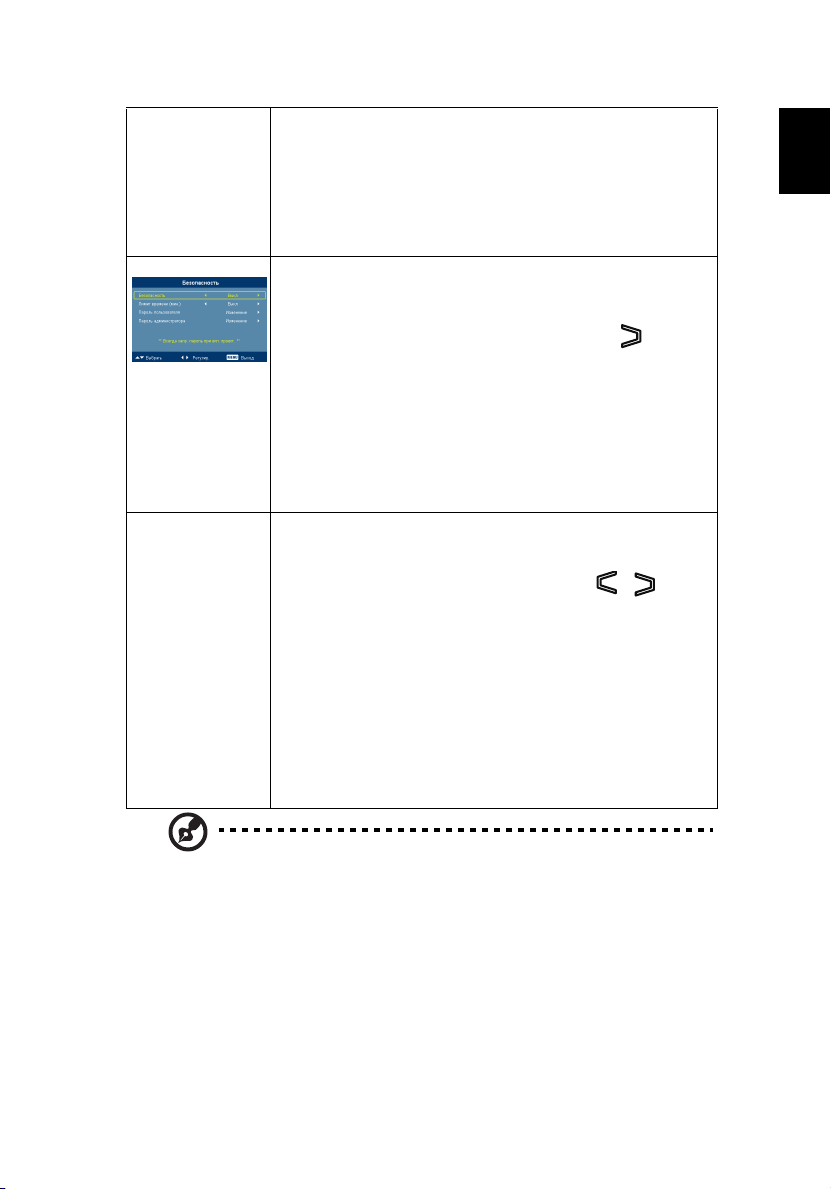

Безопасность Безопасность

(в режиме CC1 отображаются титры для основного языка данного региона). Для отключения функции титров установите параметр в «Выкл.». Эта функция доступна, только если в качестве входного сигнала выбран композитный или S-Video, а видеостандартом является NTSC. <Примечание.> Установите соотношение сторон экрана 4:3. Данная функция недоступна при параметрах соотношения сторон «16:9» и «Авто» .

Данный проектор предоставляет администраторам полезную функцию безопасности для управления использованием проектора.

Для настройки параметра «Безопасность» нажмите . Если функция безопасности включена, перед сменой настроек

безопасности необходимо ввести «Administrator Password» (Пароль администратора).

• Для включения функции безопасности выберите «Вкл.». Для

работы с проектором пользователю потребуется ввести пароль. Дополнительную информацию см. в разделе «Пароль пользователя».

• При выборе параметра «Выкл.» пользователь может

включать проектор без ввода пароля.

Лимит времени (мин.)

Если для параметра «Безопасность» установлено значение «Вкл.», администратор может задать время ожидания.

• Для выбора времени ожидания нажимайте и .

• Можно выбрать время ожидания от 10 до 990 минут.

• По истечении указанного времени на экране проектора

отобразится сообщение о необходимости ввода пароля пользователем.

• Стандартное заводское значение параметра « Лимит времени

(мин.)» – «Выкл.».

• Если функция безопасности включена, при включении

проектора отобразится сообщение о необходимости ввода пароля пользователем. Для данного диалогового окна действительны оба пароля «Пароль пользователя» и «Пароль администратора».

Русский

Примечание. Для получения наилучшего качества изображения при использовании 1080P-моделей перед использованием данной функции пользователю рекомендуется установить для компьютера разрешение

1920 x 1080.

Page 34

Русский

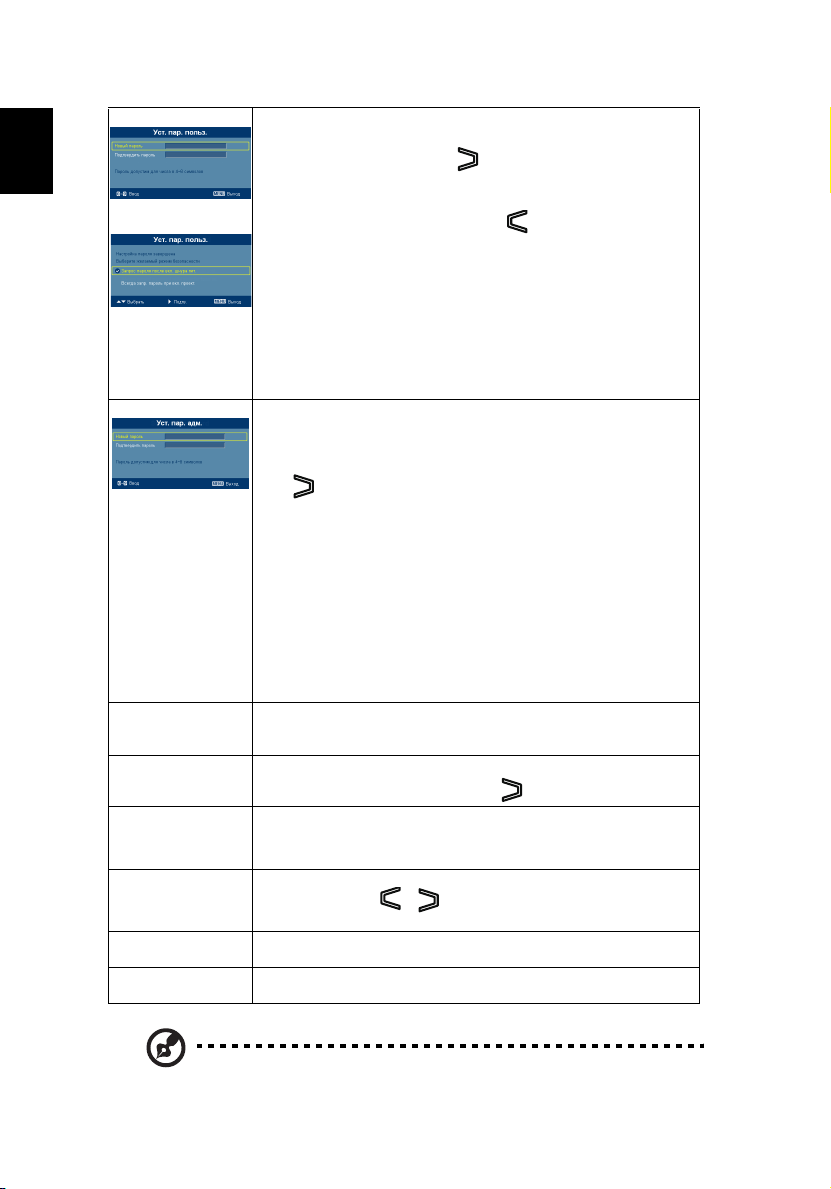

Пароль пользователя

• Для установки и смены значений параметра «Пароль

пользователя» нажмите .

• Для установки пароля нажимайте цифровые кнопки на пульте

ДУ, для подтверждения нажмите «МЕНЮ».

• Для удаления символа нажмите .

• При отображении сообщения «Подтвердите пароль» введите

пароль.

• Пароль должен содержать от 4 до 8 символов.

• При выборе параметра «Запрос пароля после вкл. шнура

пит.» запрос ввода пароля пользователем будет отображаться каждый раз при подключении кабеля питания.

• При выборе параметра «Всегда запр. пароль при вкл.

проект.» пользователю потребуется вводить пароль каждый

раз при включении проектора. Пароль администратора «Пароль администратора» может использоваться в диалоговых

окнах «Введ. пар. админ.» и «Введите пароль».

• Для смены параметра «Пароль администратора» нажмите

• Устан овл енное заводское значение по умолчанию для

«Пароль администратора» – «1234».

Если пользователь забыл пароль администратора, выполните следующую процедуру для получения пароля администратора.

• Введите универсальный пароль «Универсальный пароль»,

состоящий из 6 цифр, который напечатан на карте

безопасности (см. дополнительные принадлежности,

входящие в комплект поставки). Универсальный пароль – это

число, которое проектор всегда принимает вне зависимости

от значения пароля администратора.

• При потере карты безопасности и пароля обратитесь в

сервисный центр Acer.

Автоэкран (Auto

Screen)

Сброс

PIP

Функция по умолчанию включена; перемещение электронного экрана вниз/вверх будет связано с включением/выключением проектора.

• Для восстановления стандартных заводских значений всех

настроек меню нажмите кнопку и выберите «Да».

• Выберите «Вкл.» для одновременного отображения двух

изображений.

• Для отключения функции выберите «Выкл.».

Источник PIP Для выбора источника сигнала вложенного изображения

нажимайте кнопки и композитный, компонентный сигнал или сигнал S-Video

Местонахожд. PIP Выбор положения картинки в картинке второстепенного сигнала на

Размер PIP Выбор размера картинки в картинке вложенного изображения на

экране.

Page 35

Примечание. Функции "PIP", "Источник PIP", "Местонахожд. PIP" и "Размер PIP" поддерживаются только в режиме использования разъема HDMI.

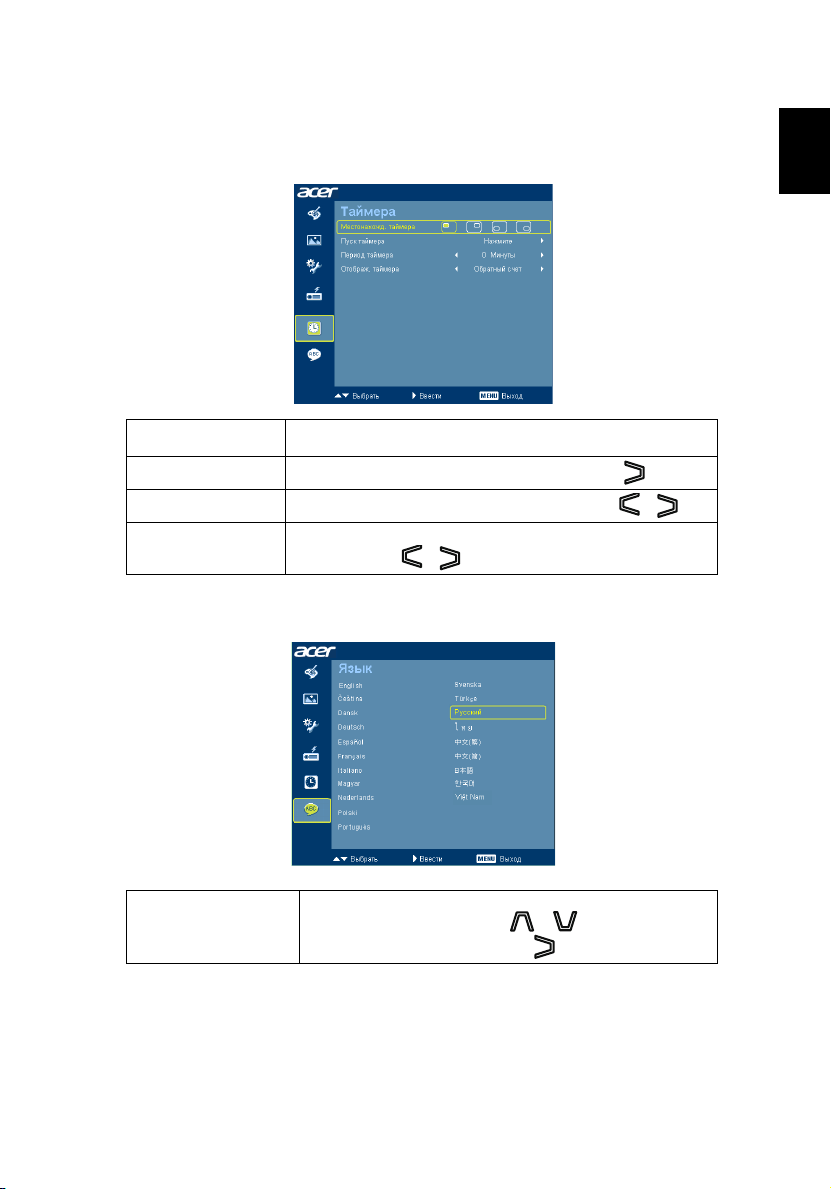

Таймер

Местонахожд. Таймера

Пуск таймера

Период таймера

Отображ. таймера

Язык

Русский

• Выбор положения таймера на экране.

• Для запуска и остановки таймера нажимайте .

• Для настройки времени таймера нажимайте и .

• Для выбора режима отображения таймера на экране

нажимайте и .

Язык Выбор языка экранного меню. Для выбора необходимого

языка меню нажимайте кнопки и .

• Для подтверждения нажмите .

Page 36

Приложения

Русский

Устранение неполадок

При возникновении проблемы с проектором Acer см. приведенное далее руководство по устранению неполадок. Если проблему устранить не удалось, следует обратиться к продавцу прибора или в сервисный центр.

Проблемы с изображением и их устранение

# Неполадка Решение

1 На экране

отсутствует изображение

2 Изображение

отображается частично, неверно или прокручивается

(для ПК с Windows 2000/XP/ Vista/Windows 7)

• Выполните подключение, как описано в разделе

«Подготовка к эксплуатации».

• Убедитесь, что контакты разъема не согнуты и

находятся в исправном состоянии.

• Проверьте, что лампа проектора надежно

установлена. См. раздел «Замена лампы».

• Убедитесь в том, что крышка объектива открыта и

проектор включен.

• Нажмите кнопку «RESYNC» (СИНХРОНИЗАЦИЯ) на

пульте ДУ или панели управления.

• В случае неверного отображения изображения:

• Откройте «Мой компьютер», затем откройте

«Панель управления» и дважды щелкните значок «Экран».

• Выберите вкладку «Параметры».

• Убедитесь, что установленное разрешение

экрана не превышает UXGA (1600 x 1200).

• Нажмите кнопку «Дополнительно».

Если проблему не удалось устранить, измените используемый монитор и следуйте приведенным ниже инструкциям.

• Убедитесь, что установленное разрешение не

превышает UXGA (1600 x 1200).

• Нажмите кнопку «Изменить» на вкладке

«Монитор».

• Нажмите «Показать все устройства». Затем

отметьте пункт «Стандартные мониторы» в поле SP и выберите необходимый режим разрешения в окне «Модели».

• Убедитесь, что установленное разрешение

монитора не превышает UXGA (1600 x 1200).

Page 37

3 Изображение

плывет, отображается частично или неверно (для ноутбуков)

4 Экран ноутбука не

отображает презентацию.

5 Нестабильное

или мигающее изображение

6 На изображении

наблюдается вертикальная мигающая полоса

• Нажмите кнопку «RESYNC» (СИНХРОНИЗАЦИЯ) на

пульте ДУ или панели управления.

• В случае неверного отображения изображения:

• Следуйте указаниям в пункте 2 (выше) для

регулировки разрешения компьютера.

• Нажмите кнопку переключения режимов

вывода. Пример: [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5]

• Если не удается изменить разрешение или

изображение на мониторе застывает, перезапустите все оборудование и проектор.

• При использовании ноутбука на базе ОС Microsoft

• При использовании ноутбука на базе ОС Apple

Windows

отключать экран в режиме использования второго дисплея. Для каждого компьютера существуют различные способы повторного включения. Подробная информация приведена в руководстве пользователя компьютера.

Mac системы) откройте «Display» (Дисплей) и выберите «Video Mirroring «On» (Включить видеоповтор).

: Некоторые портативные ПК могут

OS: В меню «System Preferences» (Настройки

• Для устранения этой неполадки используйте

функцию «Отслеживание». Более подробную информацию см. в разделе «Изображение».

• Измените настройки глубины цвета дисплея на

компьютере.

• Для регулировки используйте функцию «Частота».

Более подробную информацию см. в разделе «Изображение».

• Проверьте и заново настройте режим отображения

видеокарты, чтобы он был совместим с проектором.

Русский

7 Изображение

несфокусировано

• Убедитесь, что снята крышка объектива.

• Отрегулируйте кольцо фокусировки на объективе

проектора.

• Убедитесь, что проекционный экран находится на

нужном расстоянии – 1,5 … 10,0 м (4,9 … 32,7 фт.) от проектора. Более подробную информацию см. в разделе «Достижение необходимого размера изображения посредством регулировки расстояния и масштаба».

Page 38

Русский

8 Изображение

растянуто при отображении «широкоэкранног о» DVD-фильма

9 Слишком

большое или слишком маленькое изображение

10 Края

изображения наклонены

11 Изображение

перевернуто

При воспроизведении DVD, кодированного в анаморфотном соотношении сторон или соотношении 16:9, возможно, потребуется отрегулировать приведенные ниже настройки.

• При воспроизведении DVD-фильма в формате 4:3

измените формат на 4:3 в экранном меню проектора.

• Если изображение по-прежнему вытянуто,

потребуется отрегулировать соотношение сторон. Установите формат отображения на 16:9 (широкий) на DVD-проигрывателе.

• При воспроизведении DVD-фильма в формате

«LBX» измените формат на «LBX» в экранном меню проектора.

• Отрегулируйте его кольцом трансфокатора,

расположенным в верхней части проектора.

• Переместите проектор ближе к экрану или дальше

от экрана.

• Нажмите кнопку «МЕНЮ» на пульте ДУ или панели

управления. Перейдите к пункту «Образ» --> «Формат. соотн.» и попробуйте различные настройки.

• По возможности, измените положение проектора,

чтобы он находился по центру экрана.

• Нажимайте кнопку «Keystone / »

(Трапецеидальное искажение) на пульте ДУ, пока стороны не станут вертикальными.

• Выберите «Image» (Изображение) –> «Projection»

(Проецирование) в экранном меню и отрегулируйте

направление проекции.

Проблемы с проектором

# Состояние Решение

1 Проектор не реагирует на

команды органов управления

2 Лампа перегорела или издала

хлопок

По возможности выключите проектор, затем отсоедините кабель питания и подождите, по крайней мере, 30 секунд перед повторным включением питания.

Когда срок службы лампы окончится, она перегорит и может издать громкий хлопок. В этом случае проектор не включится, пока не будет заменен блок лампы. Чтобы заменить лампу, следуйте процедурам, приведенным в разделе «Замена лампы».

Page 39

Сообщения экранного меню

# Состояние Текстовое напоминание

1 Показание Отказ вентил. – вентилятор системы не работает.

Перегрев проектора – температура проектора превысила рекомендуемый уровень рабочей температуры, необходимо дать проектору остыть перед использованием.

Замените лампу – приближается окончание срока службы лампы. Будьте готовы к скорой замене лампы.

Русский

Page 40

Русский

Список определений предупреждений и показаний индикаторов

Показания индикаторов

Индикатор

Сообщение

Сетевая вилка Мигание при

Режим ожидания -- -- ВКЛ -Кнопка питания ВКЛ.----ВКЛ Повторное включение

лампы

Состояние охлаждения -- -- Мигание с

Питание выключено: охлаждение завершено; режим ожидания

Скачать встроенное ПО ВКЛ ВКЛ ВКЛ ВКЛ Ошибка теплового реле

(T ≤ 105°C) (перегрев лампы). В экранном меню сообщение “Перегрев проектора”

Ошибка теплового реле (T ≥ 105°C) (перегрев

лампы). В экранном меню сообщение “Перегрев проектора”

Ошибка: вентилятор заблокирован. В экранном меню сообщение красного цвета “Отказ вентилятора, автоматически скоро отключится”.

Ошибка лампы (лампа, балластное сопротивление)

Сбой цветового круга Мигание с

лампы

Красный Красный Красный Синий

выключении с

интервалом

100 мс

-- -- -- Мигание с

-- -- ВКЛ --

-- ВКЛ -- ВКЛ

-- Мигание с

ВКЛ -- -- ВКЛ

интервалом

0,5 сек (сильн.)

(вкл.), 0,5 сек

(слаб.) (выкл.)

Индикатор

температуры

Мигание при

выключении с

интервалом 100

мс

интервалом 0,5

сек (сильн.)

(вкл.), 0,5 сек

(слаб.) (выкл.)

-- -- ВКЛ

Индикатор питания

Мигание при

выключении с

интервалом

100 мс

интервалом

0,5 сек ( сильн.)

(вкл.), 0,5 сек

(слаб.) (выкл.)

-- ВКЛ

интервалом 0,5

сек (сильн.)

(вкл.), 0,5 сек

(слаб.) (выкл.)

Page 41

Замена и очистка воздушных фильтров

Замена воздушных фильтров

1 Выключите проектор и отсоедините шнур питания. 2 Снимите пылевые фильтры с обоих сторон проектора. (Рис. #1) 3 Очистите или замените фильтр. 4 Для установки воздушного фильтра на место выполните предыдущие

действия в обратном порядке.

5 После установки воздушных фильтров переключите проектор в режим

работы на большой высоте. (Настройки: Меню->Управление->Болвшaя Высотa->Вкл.)

Примечание. После установки воздушных фильтров убедитесь, что устройство находится в режиме работы на большой высоте.

(Рис. #1)

Очистка воздушных фильтров

Воздушные фильтры следует очищать каждые 1 000 часов использования. При отсутствии периодической очистки они засоряются пылью, препятствующей нормальной вентиляции. Это может стать причиной перегревания и повреждения проектора. (Интервал 1000 часов — рекомендуемое значение, фактический интервал зависит от условий использования.)

Для очистки выполните следующие действия. 1 Для очистки фильтров следует использовать небольшой пылесос,

предназначенный для компьютеров и другого офисного оборудования. Их также можно очистить водой. (Рис. #2)

2 Если пыль плохо очищается, значит фильтр вышел из строя, необходимо

обратиться к местному продавцу или в сервисный центр для приобретения нового фильтра.

Русский

Воздушный

фильтр

(Рис. #2)

Page 42

Русский

Замена лампы

При помощи отвертки вывинтите винт (ы) из крышки, затем извлеките лампу. Проектор автоматически определяет срок службы лампы. Появится

предупреждающее сообщение «Вр. раб. лампы на макс. мощн. подходит к концу. Рекоменд. произв. замену!». Если отображается такое сообщение, замените лампу как можно скорее. Перед заменой лампы дайте проектору остынуть не менее 30 минут.

Внимание. В отсеке для лампы высокая температура! Перед заменой лампы дождитесь, когда он остынет.

Замена лампы 1 Выключите проектор нажатием кнопки питания. 2 Дайте проектору остыть не менее 30 мин. 3 Отсоедините кабель питания.

4 Выкрутите два винта с обеих сторон проектора одновременно. (Рис. #1) 5 Нажмите и выдвиньте верхнюю крышку в направлении объектива.

(Рис. #2) 6 Откройте верхнюю крышку. (Рис. #3) 7 Отвинтите два винта, которые закрепляют блок лампы

блок лампы 8 Извлеките блок лампы. (Рис. #5)

Для установки блока лампы на место повторите предыдущие операции в обратном порядке.

Y. (Рис. #4)

Внимание. Во избежание травмирования не роняйте блок лампы и не прикасайтесь к колбе лампы. Колба может разбиться и причинить травму при падении.

X и приподнимите

Page 43

Установка на потолке

Чтобы установить проектор с помощью потолочного крепления, см. приведенную ниже процедуру.

1 Просверлите четыре отверстия в сплошном, структурно прочном участке

потолка и закрепите основание крепления.

49,9

8,4

Примечание. Винты не входят в комплект поставки. Приобретите соответствующие винты для имеющегося потолка.

2 Закрепите потолочный стержень с помощью четырех соответствующих

винтов.

Основание для крепления на потолке

Короткий стержень

- Прикрепите к потолку

Русский

130 mm

Винт типа A

длина 50 мм, диаметр 8 мм

Длинный стержень

Удлинительный стержень

Колпачок длинного цилиндра Торцевой ключ

- Для затягивания и ослабления винтов

Затягивающий винт

Средний стержень

Page 44

Русский

3 Используйте число винтов, соответствующее размеру проектора, чтобы

прикрепить проектор к кронштейну для крепления к потолку.

Малая шайба

Большая шайба

Кронштейн проектора

Уде ржи ва ет проектор -

позволяет регулировать его

положение

Примечание. Рекомендуется оставить некоторое пространство между кронштейном и проектором для надлежащего рассеяния тепла. Используйте две шайбы для дополнительной поддержки, если в этом есть необходимость.

4 Прикрепите кронштейн к потолочному стержню.

Винт типа B

Прокладка

- Для теплоотвода

Винт типа A

длина 50 мм, диаметр 8 мм

Колпачок большого цилиндра

Торцевой ключ

- Для затягивания и ослабления винтов

Затягивающий винт

Page 45

5 При необходимости отрегулируйте угол и положение.

Затягивающий винт

Торцевой ключ

30°

Торцевой ключ

Затягивающий винт

Примечание. Соответствующий тип винтов и шайб для каждой модели приведен в таблице ниже. Винты диаметром 3 мм прилагаются в комплекте винтов.

Модели Винт типа B Тип шайбы

Диаметр (мм) Длина (мм) Большая Маленькая

H6500/E-140/HE-802 3 25 V V

Русский

ВИНТЫ: M3x10 мм

160,0 mm

60,0 mm

Page 46

Русский

Технические характеристики

Приведенные ниже технические характеристики могут изменяться без уведомления. Окончательные технические характеристики см. в опубликованных маркетинговых технических характеристиках Acer.

Система проецирования

Разрешение истинное 1080P (1920 x 1080), максимальное: UXGA

Совместимость с компьютерами IBM PC и совместимые, Apple Macintosh, iMac и

Совместимость с видеостандартами

Формат изображения Auto (Авто), 4:3, 16:9, L.Box Число отображаемых цветов 1,07 миллиарда цветов Объектив проектора F/ 2,55 – 2,86, f = 22,37 – 26,73 мм, объектив с

Размер проекционного экрана по диагонали

Расстояние проецирования 1,5 – 10 м (4,9" – 32,7") Коэффициент расстояния

проекции Частота строчной развертки 30 – 100 кГц Частота кадровой развертки 50 – 85 Гц Тип лампы заменяемая пользователем лампа мощностью 240 Вт Коррекция трапециевидного

искажения Вес 2,54 кг (5,6 фунтов) Размеры (Ш х Г х В) 269 x 205,6 x 95,5 мм (10,6 x 8,1 x 3,8 дюймов) Цифровое увеличение 8X Источник питания Входное напряжение 100 – 240 В перем. тока, 50 – 60

Потребляемая мощность 305 Вт ± 10% в нормальном режиме

Рабочая температура от 5 єC до 35 єC Разъемы ввода-вывода

DLP

(1600 x 1200), WSXGA+ (1680 x 1050)

стандарты VESA: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+

NTSC (3.58, 4.43), PAL (B, D, G, H, I, M, N), SECAM (B, D, G, K, K1, L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)

возможностью ручного увеличения до 1,2 крат 38 дюймов (96 см) – 300 дюймов (762 см)

60-дюйма на расстоянии 2 м (1,50 – 1,80:1)

+/- 15 градусов

Гц

245 Вт ± 10% в режиме ECO Режим ожидания< 1 Вт

• Гнездо питания, 1 шт.

• Разъем входа VGA, 1 шт.

• Разъем композитного видеосигнала, 1 шт.

• Разъем компонентного видеосигнала (3

разъема RCA), 1 шт.

• Разъем HDMI, 2 шт.

• USB x 1: для дистанционного компьютерного

управления

• Разъем DC, 1 шт.

Page 47

Стандартный комплект поставки

* Конструкция и технические характеристики могут изменяться без уведомления.

• Кабель питания переменного тока, 1 шт.

• Кабель VGA, 1 шт.

• Пульт ДУ, 1 шт.

• Батареи, 2 шт. (для пульта ДУ)

• Руководство пользователя (на компакт-диске), 1

шт.

• Краткое руководство, 1 шт.

• Карта безопасности, 1 шт.

• Чехол, 1 шт.

Русский

Page 48

Русский

Совместимые режимы

A. Аналоговый сигнал VGA

1 Аналоговый сигнал VGA – ПК

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

VGA 640 x 480 60

640 x 480 72 640 x 480 75 640 x 480 85

SVGA 800 x 600 56

800 x 600 60 800 x 600 72 800 x 600 75 800 x 600 85

XGA 1024 x 768 60

1024 x 768 70 1024 x 768 75 1024 x 768 85

SXGA 1152 x 864 70

1152 x 864 75

1152 x 864 85 77,1 1280 x 1024 60 1280 x 1024 72 1280 x 1024 75 1280 x 1024 85 91,1

QuadVGA 1280 x 960 60

1280 x 960 75

SXGA+ 1400 x 1050 60

UXGA 1600 x 1200 60 75,00 PowerBook G4 640 x 480 60 31,5 PowerBook G4 640 x 480 66,6(67) 34,9 PowerBook G4 800 x 600 60 PowerBook G4 1024 x 768 60 PowerBook G4 1152 x 870 75 68,7 PowerBook G4 1280 x 960 75 75,2

iMac DV (G3) 1024 x 768 75

31,5 37,9 37,5 43,3 35,1 37,9 48,1 46,9 53,7 48,4 56,5 60,0 68,7 63,8 67,5

64,0 77,0 80,0

60,0 75,2 65,3

37,9 48,4

60,3

Page 49

2 Аналоговый VGA – расширенная широкоэкранная синхронизация

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

WXGA 1280 x 768 60

1280 x 768 75 1280 x 768 85 1280 x 720 60 1280 x 800 60 1440 x 900 60

WSXGA+ 1680 x 1050 60 65,3

1366 x 768 60 47,7

1920 x 1080 60 67,50

47,8 60,3 68,6 44,8 49,6 55,9

3 Аналоговый сигнал VGA – компонентный

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

480i 720x480 59,94(29,97) 15,7

576i 720x576 50(25) 15,6 480p 720x480 59,94 31,5 576p 720x576 50 31,3 720p 1280x720 60 45,0 720p 1280x720 50 37,5

1080i 1920x1080 60(30) 33,8

1080i 1920x1080 50(25) 28,1 1080p 1920x1080 23,97/24 27 1080p 1920x1080 60 67,5 1080p 1920x1080 50 56,3

Русский

B. HDMI – цифровой

1 HDMI – сигнал ПК

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

VGA 640 x 480 60

640 x 480 72 640 x 480 75 640 x 480 85

SVGA 800 x 600 56

800 x 600 60 800 x 600 72 800 x 600 75 800 x 600 85

XGA 1024 x 768 60 48,4

31,5 37,9 37,5 43,3 35,1 37,9 48,1 46,9 53,7

Page 50

Русский

1024 x 768 70 56,5 1024 x 768 75 1024 x 768 85

SXGA 1152 x 864 70

1152 x 864 75

1152 x 864 85 77,1 1280 x 1024 60 1280 x 1024 72 1280 x 1024 75 1280 x 1024 85 91,1

QuadVGA 1280 x 960 60

1280 x 960 75

SXGA+ 1400 x 1050 60

iMac DV (G3) 1024 x 768 75

2 HDMI – расширенная широкоэкранная синхронизация

60,0 68,7 63,8 67,5

64,0 77,0 80,0

60,0 75,2 65,3

37,9 48,4

60,3

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

WXGA 1280 x 768 60

1280 x 768 75 1280 x 768 85 1280 x 720 60 1280 x 800 60 1440 x 900 60

WSXGA+ 1680 x 1050 60 65,3

1366 x 768 60 47,7

1920 x 1080 60 67,50

47,8 60,3 68,6 44,8 49,6 55,9

Page 51

3 HDMI – Видеосигнал

Режимы Разрешение Частота кадров [Гц] Частота строк [кГц]

480i 720x480(1440x480) 59,94(29,97) 15,7

480p 720x480 59,94 31,5

576i 720x576(1440x576) 50(25) 15,6

576p 720x576 50 31,3

720p 1280x720 60 45,0

720p 1280x720 50 37,5

1080i 1920x1080 60(30) 33,8

1080i 1920x1080 50(25) 28,1

1080p 1920x1080 23,97/24 27

1080p 1920x1080 60 67,5

1080p 1920x1080 50 56,3

Ограничения

режимов

входного

сигнала

монитора

Аналого-

цифровой

преобразователь

TMDS

Частота строк: 30 – 100 кГц

Частота кадров: 50 – 85 Гц

Частота следования пикселей:

Макс. частота:

170 МГц

200 МГц

Русский

Page 52

Правила и замечания, касающиеся

Русский

безопасности

Уведомление Федеральной комиссии по связи США

(FCC)

Данное оборудование было проверено и признано соответствующим ограничениям на цифровые устройства класса B в соответствии с Частью 15 правил FCC. Целью этих ограничений является обеспечение приемлемой защиты от вредных помех при установке оборудования в жилых помещениях. Данное оборудование генерирует, использует и может распространять радиочастотное излучение и при нарушении инструкции по установке или эксплуатации может вызывать помехи при радиосвязи.

Однако даже при соблюдении инструкций по установке нет гарантии того, что в каком-то конкретном случае не возникнут помехи. Если данный прибор вызывает помехи при приеме радио- и телевизионных сигналов, что можно проверить, выключив и включив прибор, пользователю рекомендуется попытаться устранить помехи с помощью приведенных ниже мер:

• изменить ориентацию или местоположение приемной антенны;

• увеличить расстояние между приемником и прибором;

• подключить оборудование к розетке в цепи, отличной от той, к которой

подключен приемник;

• обратиться за помощью к продавцу или опытному специалисту по теле- и

радиотехнике.

Примечание. Экранированные кабели

Для выполнения требований правил FCC все подключения к другим вычислительным устройствам необходимо выполнять посредством экранированных кабелей.

Примечание. Периферийные устройства

К данному устройству можно подсоединить только периферийные устройства (устройства ввода-вывода, терминалы, принтеры и т.п.), сертифицированные на соответствие ограничениям класса B. Эксплуатация несертифицированных периферийных устройств может привести к помехам при приеме радио и телесигналов.

Внимание.

Изменения или модификации, явно не одобренные производителем, могут повлечь за собой аннулирование права пользователя, предоставленного Федеральной комиссией по связи США, на эксплуатацию данного прибора.

Условия эксплуатации

Данный прибор соответствует Части 15 правил FCC. Эксплуатация прибора допускается при соблюдении следующих двух условий: (1) этот прибор не должен создавать вредных помех, и (2) этот прибор должен принимать все помехи, включая помехи, которые могут препятствовать нормальной эксплуатации.

Примечание. Для пользователей в Канаде

Этот цифровой прибор класса В соответствует канадским требованиям ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

Page 53

Заявление о соответствии для стран Евросоюза

Компания Acer заявляет, что проекторы данной серия соответствуют основным требованиям и другим соответствующим положениям Директивы 1999/5/EC.

Соответствует требованиям к сертификации Российской Федерации

Уведомление о соответствии стандартам для радиоустройств

Примечание. Приведенная ниже информация о соответствии стандартам относится к моделям с интерфейсом беспроводной локальной сети и (или) Bluetooth.

Общие сведения

Данный прибор соответствует стандартам радиочастот и безопасности любой страны или региона, в котором он было рекомендован для беспроводного использования. В зависимости от конфигурации данный прибор может содержать или не содержать беспроводные радиоустройства (такие как модули беспроводной локальной сети и (или) Bluetooth).

Канада – маломощные нелицензируемые устройства радиосвязи (RSS-210)

a Общие сведения

Эксплуатация прибора допускается при соблюдении следующих двух условий:

1. данный прибор не должен вызвать вредных помех;

2. данный прибор должен принимать все помехи, включая помехи, которые могут препятствовать его нормальной эксплуатации.

b Эксплуатация в диапазоне 2,4 ГГц

Данный прибор предназначен для эксплуатации внутри помещения с целью предотвращения появления радиопомех для лицензированных услуг, а для установки вне помещения требуется лицензия.

Список стран

Данный прибор необходимо использовать строго в соответствии с правилами и ограничениями страны, в которой он эксплуатируется. Для получения дополнительной информации обратитесь в местное представительство компании в стране, где используется прибор. См. текущий список стран на веб-сайте по адресу: http://ec.europa.eu/enterprise/rtte/implem.htm.

Русский

Page 54

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi,

New Taipei City 221,Taiwan, R.O.C.

Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221,Taiwan, R.O.C. Contact Person: Mr. Easy Lai, e-mail:[email protected]

And,

Acer Italy s.r.l Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921, Fax: +39-02 9399-2913, www.acer.it

Hereby declare that:

Product: Projector Trade Name: Acer Model Number: M1P1108 Machine Type: H6500/E140/HE-802

Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements.

EMC Directive 2004/108/EC as attested by conformity with the following

harmonized standards:

-. EN55022, AS/NZS CISPR22, Class B

-. EN55024

-. EN61000-3-2 Class A

-. EN61000-3-3

Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard:

-. EN60950-1

RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment

-. The maximum concentration values of the restricted substances by weight in homogenous material are:

Lead 0.1% Polybrominated Biphenyls (PBB’s) 0.1% Mercury 0.1% Polybrominated Diphenyl Ethers (PBDE’s) 0.1% Hexavalent Chromium 0.1% Cadmium 0.01%

Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign requirements for energy-related product.

Page 55

The standards listed below are applied to the product if built with WLAN module or wireless keyboard and mouse.

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi,

New Taipei City 221,Taiwan, R.O.C.

R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard:

z Article 3.1(a) Health and Safety

-. EN60950-1

-. EN62311

z Article 3.1(b) EMC

-. EN301 489-1

-. EN301 489-17

z Article 3.2 Spectrum Usages

-. EN300 328

-. EN301 893 (Applicable to 5GHz high performance RLAN).

Year to begin affixing CE marking 2011.

_______________________________

Easy Lai /Manager Date

Regulation Center, Acer Inc.

Aug. 24, 2011

Page 56

Acer America Corporation

333 West San Carlos St., San Jose

CA 95110, U. S. A.

Tel : 254-298-4000

Fax : 254-298-4147

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

The following local Manufacturer / Importer is responsible for this declaration:

Product:

DLP Projector

Model Number: M1P1108

Machine Type: H6500/E140/HE-802

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

San Jose, CA 95110

U. S. A.

www.acer.com
