Page 1

Acer-projektori

H5360BD-sarjat

Käyttöopas

Page 2

Acer Projector H5360BD-sarjojen käyttöopas Ensimmäinen painos: 12/2010

Näihin tietoihin saattaa tulla muutoksia ja muutosten tekijä ei ole vastuussa muutoksista ilmoittamisesta. Tällaiset muutokset tulevat käyttöohjeen uusiin painoksiin tai lisädokumentteihin ja -julkaisuihin. Emme myönnä ohjeiden sisällölle minkäänlaista takuuta emmekä takaa niiden soveltuvuutta mihinkään käyttötarkoitukseen.

Merkitse tietokoneen mallinumero, sarjanumero ja ostopaikan tiedot alla oleviin kenttiin. Sarja- ja mallinumero löytyvät tietokoneessa olevasta tarrasta. Jos otat meihin yhteyttä, ota valmiiksi koneen sarja- ja mallinumero sekä ostopaikan tiedot.

Mitään osaa tästä julkaisusta ei saa kopioida, tallentaa tai lähettää sähköisesti, mekaanisesti, kopioimalla, tallentamalla tai millään muulla keinolla ilman Acer Incorporatedin etukäteen antamaa kirjallista lupaa.

Acer Projector H5360BD-sarjat

Mallinumero: ___________________________________

Sarjanumero: ___________________________________

Postopäivämäärä: _______________________________

Ostopaikka: ____________________________________

Acer ja Acer-logo ovat Acer Incorporatedin rekisteröityjä tavaramerkkejä. Muiden yritysten tuotteiden nimiä ja tavaramerkkejä käytetään tässä vain yksilöimistarkoituksissa ja ne ovat haltijoidensa omaisuutta.

“HDMI™, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.”

Page 3

Turvallisuuttasi ja mukavuuttasi koskevia tietoja

Lue nämä ohjeet huolellisesti. Säilytä tämä asiakirja tulevaa käyttöä varten. Noudata kaikkia tuotteeseen merkittyjä varoituksia ja ohjeita.

Laitteen pois päältä kytkeminen ennen sen puhdistamista

Irrota laitteen virtajohto seinäpistorasiasta ennen puhdistamista. Älä käytä nestemäisiä tai aerosolipuhdistusaineita. Käytä puhdistamiseen kosteaa liinaa.

Varo pistoketta irrottaessasi laitetta verkkovirrasta

Huomioi seuraavat ohjeet, kun yhdistät tai irrotat virtajohdon ulkoisesta virtayksiköstä:

• Asenna virtalähdeyksikkö ennen kuin liität virtajohdon pistorasiaan.

• Irrota virtajohto ennen kuin irrotat virtalähdeyksikön projektorista.

• Jos järjestelmässä on useita virtalähteitä, katkaise virta järjestelmästä

irrottamalla kaikki virtajohdot virtalähteistä.

Huomioi helppo pääsy

Varmista, että virtalähteeseen, johon liität virtajohdon, on helppo pääsy, ja että se sijaitsee mahdollisimman lähellä laitteen käyttäjää. Kun laitteesta pitää

katkaista virta, varmista, että irrotat virtajohdon sähköpistorasiasta.

iii

Varoitukset!

• Älä käytä tätä tuotetta veden lähellä.

• Älä aseta tätä tuotetta epävakaalle kärrylle, telineelle tai pöydälle. Jos

tuote putoaa, se voi vahingoittua vakavasti.

• Raot ja aukot ovat tuuletusta varten laitteen luotettavan käytön

varmistamiseksi ja ylikuumenemiselta suojaamiseksi. Näitä aukkoja ei saa tukkia tai peittää. Aukkoja ei saa koskaan tukkia asettamalla tuote vuoteelle, sohvalle, nukkamatolle tai vastaaville pinnoille.

Tätä tuotetta ei saa koskaan asettaa lähelle lämpöpatteria tai muita lämmönlähteitä eikä niiden päälle tai kiinteisiin rakenteisiin, jollei niissä ole kunnollista tuuletusta.

• Älä työnnä vieraita esineitä kuoren raoista projektorin sisään, sillä ne

voivat koskettaa kohtia, joissa on vaarallisen korkeita jännitteitä tai osia, joihin voi syntyä oikosulkuja, jotka voivat aiheuttaa tulipalon tai sähköiskun. Älä kaada mitään nesteitä tuotteelle tai sen sisään.

Page 4

• Välttääksesi vahingon syntymisen sisäisille osille ja estääksesi akun vuodon

älä aseta tuotetta värähtelevälle pinnalle.

• Älä käytä laitetta urheilu-, harjoittelu- tai muussa tärähtelevässä tilassa,

sillä se voi aiheuttaa odottamattoman oikosulkuvirran tai vahingoittaa roottorilaitteita tai lamppua.

Käytettävä sähkö

• Tätä laitetta on käytettävä sen arvokilvessä osoitetulla sähkövirralla. Jollet

ole varma käytettävän virran laadusta, ota yhteys jälleenmyyjään tai paikalliseen sähköyhtiöön.

• Älä pidä mitään virtajohdon päällä. Älä sijoita tätä laitetta paikkaan, jossa

ihmiset tallovat johtoa.

• Jos laitteen kanssa käytetään jatkojohtoa, varmista, ettei jatkojohtoon

liitetyn laitteen kokonaisampeerimäärä ylitä jatkojohdon ampeerimäärää. Varmista myös, että kaikkien seinäpistorasiaan kytkettyjen laitteiden nimellisarvo ei ylitä sulakkeen nimellisarvoa.

• Älä ylikuormita virtalähdettä, moniosaista pistorasiaa tai pistorasiaa

liittämällä siihen liikaa laitteita. Järjestelmän kokonaiskulutus ei saa ylittää 80 %:ia haaroituskytkennän nimellisarvosta. Jos käytetään moniosaista pistorasiaa, kuormitus ei saa ylittää 80 %:ia moniosaisen pistorasian tulojännitteestä.

• Tämän tuotteen verkkolaite on varustettu kolmijohtoisella maadoitetulla

pistokkeella. Pistoke sopii vain maadoitettuun pistorasiaan. Varmista, että pistorasia on maadoitettu, ennen kuin liität siihen verkkolaitteen pistokkeen. Älä liitä pistoketta maadoittamattomaan pistorasiaan. Ota yhteyttä sähköasentajaan lisätietojen saamiseksi.

Varoitus! Maadoitusnasta on turvallisuusominaisuus. Maadoittamattoman pistorasian käyttö voi johtaa sähköiskuun ja/tai loukkaantumiseen.

Huomautus: Maadoitusnasta antaa myös hyvän suojauksen muiden lähellä olevien sähkölaitteiden aiheuttamalta odottamattomalta kohinalta, joka voi haitata tämän laitteen toimintaa.

• Käytä vain tuotteen toimitukseen kuuluvaa virtajohtoa. Jos virtajohto on

vaihdettava, varmista, että uusi virtajohto täyttää seuraavat vaatimukset: irrotettava tyyppi, UL-hyväksytty/CSA-standardin mukainen, VDEhyväksytty tai vastaava, maksimipituus 4,6 metriä.

Page 5

Laitteen huolto

Älä yritä huoltaa tätä tuotetta itse, koska kansien avaaminen tai poistaminen voi altistaa sinut kohdille, joissa on vaarallisen korkeita jännitteitä tai muita vaaroja. Turvaudu kaikessa huollossa pätevään huoltohenkilöstöön.

Irrota tämä tuote seinäpistorasiasta ja turvaudu huollossa vain pätevään huoltohenkilöstöön, kun:

• virtajohto tai pistoke on vahingoittunut, poikki tai kulunut

• Tuotteeseen on joutunut nestettä

• tuote on altistunut sateelle tai vedelle

• tuote on pudonnut tai kotelo on vahingoittunut

• tuotteen toiminnassa esiintyy selvästi erottuvia muutoksia, jotka osoittavat

tarpeen huoltoon

• tuote ei toimi normaalisti, vaikka noudatetaan käyttöohjeita

Huomautus: Säädä vain niitä säätöjä, joita käsitellään käyttöohjeissa, koska muiden säätöjen säätäminen väärin voi aiheuttaa vahinkoja ja ne vaativat usein koulutetulta teknikolta paljon työtä laitteen palauttamiseksi normaaliin tilaan.

Varoitus! Älä käytä turvallisuussyistä yhteensopimattomia osia, kun lisäät tai vaihdat osia. Kysy jälleenmyyjältä tietoja hankintamahdollisuuksista.

Laitteesi ja sen lisäosat voivat sisältää pieniä osia. Pidä ne pienten lasten ulottumilla.

Lisäturvallisuustietoja

• Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo saattaa

vahingoittaa silmiäsi.

• Käynnistä ensin projektori ja vasta sitten signaalilähteet.

• Älä sijoita tuotetta seuraavanlaisiin tiloihin:

• Tilaan, joka on ahdas tai huonosti tuuletettu. Vaaditaan vähintään 50 cm tyhjää tilaa seinistä ja ilman esteetön virtaus projektorin ympäri.

• Paikkoja, joissa lämpötilat voivat kohota erittäin korkeiksi, kuten auton sisätilat, kun kaikki ikkunat on suljettu.

• Paikkoja, joissa liiallinen kosteus, pöly tai tupakansavu voi liata optisia osia ja lyhentää niiden käyttöikää sekä tummentaa kuvaa.

• Sijainti lähellä palohälytystä.

• Tiloja, joissa ympäristön lämpötila on yli 40 ºC/104 ºF.

• Sijainnissa, jonka korkeus on yli 3050 m.

• Irrota projektorin virtajohto pistorasiasta välittömästi, jos havaitset

laitteessa jonkin olevan vialla. Älä käytä projektoria, jos siitä tulee savua, poikkeavaa ääntä tai hajua. Se voi aiheuttaa tulipalon tai sähköiskun.

Page 6

Tässä tapauksessa irrota virtajohto heti pistorasiasta ja ota yhteys jälleenmyyjään.

• Älä käytä laitetta, jos se rikkoutuu tai pudotat sen. Ota tässä tapauksessa

yhteys jälleenmyyjään, joka tutkii laitteen.

• Älä suuntaa projektorin linssiä aurinkoon. Se voi aiheuttaa tulipalon.

• Kääntäessäsi projektorin pois päältä varmista, että sen jäähdytyskierto on

suoritettu ennen virran katkaisemista.

• Älä käännä päävirtakytkintä usein äkillisesti pois päältä tai irrota

virtajohtoa käytön aikana. On parasta odottaa tuulettimen sammumista ennen päävirran sammuttamista.

• Älä kosketa ilman poistoaukon ritilää ja alalevyä, jotka kuumentuvat.

• Puhdista ilmansuodatin säännöllisesti, jos sellainen on. Lämpötila

sisätiloissa voi kohota ja aiheuttaa vahinkoa, jos suodatin/tuuletusaukot ovat lian tai pölyn tukkimia.

• Älä katso ilman poistoaukon ritilään, kun projektori on käytössä. Se

saattaa vahingoittaa silmiäsi.

• Avaa aina linssin sulkija tai poista linssinsuojus, kun projektori on päällä.

• Älä estä heijastuslinssin heijastusta millään esineellä projektorin ollessa

käynnissä, sillä se voi aiheuttaa estävän esineen kuumenemisen ja vääntymisen tai jopa aiheuttaa tulipalon. Voit kytkeä lampun pois päältä väliaikaisesti painamalla kaukosäätimen HIDE -painiketta.

• Lampusta tulee erittäin kuuma käytön aikana. Anna projektorin jäähtyä

noin 45 minuuttia, ennen kuin poistat lamppukokoonpanon vaihtoa varten.

• Älä käytä lamppuja, joiden nimelliskäyttöikä on kulunut umpeen. Se voi

aiheuttaa niiden särkymisen harvinaisissa tilanteissa.

• Älä koskaan vaihda lamppukokoonpanoa tai muuta elektronista osaa, jos

projektorin virtajohtoa ei ole irrotettu pistorasiasta.

• Laite ilmoittaa, kun lamppu on syytä vaihtaa. Vaihda lamppu, kun saat

varoitusviestejä..

• Anna laitteen jäähtyä ennen lampun vaihtamista ja noudata sitten

lampunvaihto-ohjeita..

• Vaihdettuasi lampun, palauta "Lamp Hour Reset (Nollaa lampputunnit)" -

toiminto näyttövalikon kohdassa "Management (Asetukset)".

• Älä yritä purkaa projektoria itse. Laitteen sisällä on vaarallisen voimakkaita

jännitteitä, jotka voivat vahingoittaa sinua. Ainoa käyttäjän huollettavissa oleva osa on lamppu, jolla on oma irrotettava kantensa. Turvaudu kaikessa huollossa pätevään huoltohenkilöstöön.

• Älä aseta projektoria pystyyn. Se voi johtaa projektorin kaatumiseen, mikä

voi aiheuttaa vammoja tai vahinkoa.

• Tällä projektorilla voi esittää kuvat käänteisesti kattokiinnityksessä. Käytä

vain Acerin kattoasennussarjaa projektorin kiinnittämisessä kattoon ja varmista, että se on asennettu lujasti.

Page 7

Huomioi kuunnellessa

Noudata seuraavia ohjeita suojellaksesi kuuloasi.

• Lisää äänenvoimakkuutta vähitellen, kunnes kuulet selvästi ja mukavasti.

• Älä lisää enää äänenvoimakkuutta, kun korvasi ovat sopeutuneet.

• Älä kuuntele musiikkia kovalla äänenvoimakkuudella pitkiä aikoja.

• Älä lisää äänenvoimakkuutta peittääksesi ympäristön meluisuuden.

• Vähennä äänenvoimakkuutta, jollet kuule lähellä olevien ihmisten puhetta.

Hävitysohjeet

Älä heitä tätä elektronista tuotetta roskiin hävittäessäsi sen. Saastumisen minimoimiseksi ja globaalin ympäristön parhaimmin suojelemiseksi kierrätä laite. Voit katsoa lisätietoja sähkö- ja elektroniikkaromudirektiivin (WEEE) säännöksistä osoitteesta: http://www.acer-group.com/public/Sustainability/sustainability01.htm

Elohopeaneuvonta

vii

Projektoreille tai elektronisille tuotteille, joissa on LCD/CRT-monitori tai näyttö:

“Lamput sisältävät elohopeaa. Hävitä oikein.”

Tämän tuotteen sisällä olevissa lampuissa on elohopeaa ja ne on kierrätettävä tai hävitettävä paikallisen, valtion tai liittovaltion lakien mukaisesti. Saat lisätietoja ottamalla yhteyden Electronic Industries Allianceen osoitteessa www.eiae.org. Lamppua koskevia hävitystietoja saa osoitteesta www.lamprecycle.org

Page 8

viii

Asiat tärkeysjärjestyksessä

Käyttöhuomautus

Tee näin:

• Sammuta laite ennen sen puhdistamista.

• Puhdista laitteen ulkokuori miedolla puhdistusaineella kostutetulla,

pehmeällä liinalla.

• Irrota virtapistoke pistorasiasta, jos laitetta ei käytetä pitkään aikaan.

Älä tee tätä:

• Älä tuki laitteen ilmankiertoaukkoja.

• Älä käytä laitteen puhdistamiseen hankaavia puhdistusaineita, vahoja tai

liuottimia.

• Älä käytä seuraavanlaisissa olosuhteissa:

• Äärimmäisen kuumassa, kylmässä tai kosteassa ympäristössä.

• Pölyisessä tai likaisessa ympäristössä.

• Voimakkaita magneettikenttiä muodostavien laitteiden läheisyydessä.

• Älä aseta suoraan auringonvaloon.

Varotoimet

Noudata tässä käyttöoppaassa suositeltuja varoituksia, varotoimia ja huoltotoimenpiteitä laitteen eliniän pidentämiseksi.

Varoitus:

• Älä katso projektorin linssin läpi lampun ollessa päällä. Kirkas valo saattaa

vahingoittaa silmiäsi.

• Välttääksesi tulipalon tai sähköiskun vaaraa, älä altista tätä tuotetta sateelle tai

kosteudelle.

• Älä avaa tai pura tuotetta, sillä se voi aiheuttaa sähköiskun.

• Anna laitteen jäähtyä ennen lampun vaihtamista ja noudata sitten lampunvaihto-

ohjeita.

• Laite ilmoittaa kun lamppu on syytä vaihtaa. Vaihda lamppu, kun saat

varoitusviestejä.

• Vaihdettuasi lampun, palauta "Lamp Hour Reset (Nollaa lampputunnit)" -toiminto

näyttövalikon kohdassa "Management (Asetukset)".

• Kytkiessäsi projektorin pois päältä, varmista että sen jäähdytyskierto on suoritettu

ennen virran katkaisemista.

• Käynnistä ensin projektori ja vasta sitten signaalilähteet.

• Linssin suojus ei saa olla päällä projektorin ollessa toiminnassa.

• Kun lampun toiminta päättyy, se sammuu ja siitä voi kuulua äänekäs poksahdus. Jos

näin tapahtuu, laite ei käynnisty ennen kuin lamppu on vaihdettu. Vaihtaessasi lampun seuraa kohdassa "Lampun vaihtaminen" annettuja ohjeita.

Page 9

Turvallisuuttasi ja mukavuuttasi koskevia tietoja iii

Asiat tärkeysjärjestyksessä viii

Käyttöhuomautus viii Varotoimet viii

Johdanto 1

Toiminnot 1 Pakkaus 2 Projektorinyleiskatsaus 3

Yleiskuva projektorista 3 Kaukosäätimen ja ohjauspaneelin toimin 4

Aluksi 6

Projektorin liittäminen 6 Projektorin kytkeminen päälle/pois päältä 7

Projektorin kytkeminen päälle 7 Projektorin sammuttaminen 8

Heijastetun kuvan säätäminen 9

Heijastetun kuvan korkeuden säätäminen 9 Kuvan koon ja etäisyyden optimointi 10 Haluttuun kuvakokoon pääseminen säätämällä

etäisyyttä ja zoomia 12

Sisältö

Käyttäjän ohjaimet 14

Asennusvalikko 14 Acer Empowering -teknologia 15 Näyttövalikot (OSD) 17 Color (Väri) 18 Image (Kuva) 19 Setting (Asetus) 22 Management (Hallinta) 25 Audio 25 Timer (Ajastin) 26 Language (Kieli) 26

Liitteet 27

Page 10

Vianetsintä 27 Merkkivalo- ja hälytysmääritysluettelo 31 Lampun vaihtaminen 32 Kattoasennus 33 Tekniset tiedot 36 Yhteensopivuustilat 38

Säädökset ja turvallisuushuomautukset 42

Page 11

Johdanto

Toiminnot

Tämä tuote on single-chip DLP®-projektori. Laitteen eriomaisia toimintoja ovat:

English

Suomi

• DLP

-teknologia

• Natiivi 1280 x 720 (720p) -resoluutio

Tuki kuvasuhteille 4:3/16:9/L.Box (letterbox)

• Acer ColorBoost -tekniikka antaa luonnon todelliset värit kirkkaille,

eloisille kuville.

• Korkea kirkkaus- ja kontrastisuhde

• Monipuoliset näyttötilat (Bright (Kirkas), Standard (Standardi), Movei

(Elokuva), Dark Cinema (Tumma elokuva), Game (Peli), Sports (Urheilu), User (Käyttäjä)) mahdollistavat optimaalisen suoritustason missä tahansa tilanteessa

• NTSC/PAL/SECAM-yhteensopiva ja tuki HDTV:lle (720p, 1080i, 1080p)

• Alhainen virrankulutus ja virransäästötila (ECO) pidentävät lampun

käyttöikää

• Acer EcoProjeciton Technology tuo älykkään virransääston ja fyysisen

tehokkuuden parannuksen.

• Empowering Key avaa Acer Empowering Technology -apuohjelmat (Acer

eView, eTimer, eOpening, ePower Management) asetusten helppoa säätämistä varten

• Pitkälle kehitetty digitaalinen trapetsikorjaus optimoi esitykset

• Monikieliset näyttövalikot (OSD)

• Käsin tarkennettava heijastuslinssi zoomautuu enintään 1,1X

• 2X digitaalinen zoomi ja panorointiliiketoiminto

• Microsoft

Windows® 2000, XP, Vista®, Windows® 7 OS compliant

Page 12

EnglishSuomi

Pakkaus

Tämän projektorin mukana tulevat kaikki jäljempänä näytetyt kohteet. Tarkista sisältö varmistaaksesi, että yksikössä on kaikki tallella. Ota välittömästi yhteyttä jälleenmyyjään, jos jokin osa jää puuttumaan.

Projektori linssinsuojuksella Virtajohto VGA-kaapeli

XXXXXX

Komposiittivideokaapeli Akku Turvallisuuskortti

Acer Projector

2010

Quick Start Guide

Käyttöopas Kaukosäädin Pika-aloitusopas

Kantolaukku

Page 13

Projektorinyleiskatsaus

Yleiskuva projektorista

Etu/yläpuoli

# Kuvaus # Kuvaus

1 Tuuletus (ilmanotto) 6 Linssinsuojus 2 Tuuletus (ilmanpäästö) 7 Virtapainike 3 Kaukosäätimen vastaanotin 8 Kaukosäädin 4 Tarkennusrengas 9 Zoomin vipu 5 Zoomin linssi 10 Torvi

Takapuoli

34 5 6 89

RS232

English

Suomi

# Kuvaus # Kuvaus

1 Pistoke 6 YPbPr-tuloliitäntä 2 Kensington™-lukkoportti 7 S-videotuloliitäntä 3 RS232-liitäntä 8 Komposiittivideotuloliitäntä 4 Analoginen PC-signaali-/HDTV-/

komponenttivideotuloliitäntä (VGA-tulo)

5 HDMI-liitäntä

9 Audiotuloliitäntä

Page 14

Kaukosäätimen ja ohjauspaneelin toimin

EnglishSuomi

16 4 5 6

7 8 2

# Kuvake Toiminto Kuvaus

1 Kaukosäätimen

2 POWER (VIRTA)

3 MENU (VALIKKO)

vastaanotin

Vastaanottaa kaukosäätimen signaalit.

Katso sisältö kohdassa " pois päältä

• Paina "MENU" (VALIKKO) käynnistääksesi

näyttövalikon (OSD), siirtyäksesi takaisin edelliseen vaiheeseen näyttövalikkotoiminnossa tai poistuaksesi näyttövalikosta.

Projektorin kytkeminen päälle/

• Vahvista kohteiden valinta.

4 HDMI™ Paina "HDMI™" vaihtaaksesi lähteen HDMI™:ään. 5 VIDEO Paina "VIDEO" vaihtaaksesi lähteen

6 RESYNC Synkronoi projektorin automaattisesti vastaamaan

7 FREEZE (PYSÄYTYS) Näytettävän kuvan pysäyttämiseen. 8 ASPECT RATIO

(KUVASUHDE)

9 VGA Paina "VGA" vaihtaaksesi lähteen VGA-liittimeen.

10 SOURCE (LÄHDE) Vaihtaa aktiivistä lähdettä. 11 ZOOM (ZOOMI) Lähentää tai loitontaa projektorin heijastamaa kuvaa.

komposiittivideoon.

lähdesignaalia.

Halutun kuvasuhteen valitsemiseen (Auto/4:3/16:9/ L.Box).

Tämä liitin tukee analogista RGB-, YPbPr- (480p/576p/ 720p/1080i), YCbCr- (480i/576i) ja RGB -synkronointia.

Page 15

# Kuvake Toiminto Kuvaus

12 HIDE (PIILOTA) Kytkee videon pois päältä hetkellisesti. Paina "HIDE"

13 Empowering-avain Ainutlaatuiset Acer-toiminnot: eView, eTimer,

14 KEYSTONE (KUVAN

15 Nelisuuntaiset

16 Näppäimistö 0-9 Paina "0-9" kirjoittaaksesi salasanan kohdassa

MUODON KORJAUS)

valintanäppäimet

(PIILOTA), jos haluat piilottaa kuvan, paina uudelleen näyttääksesi kuvan.

eOpening, ePower Management. Säätää projektorin kallistuman aiheuttamaa

kuvahäiriötä (±40 astetta). Käytä ylös-, alas-, vasemmalle-, oikealle- painikkeita

valitaksesi kohtia tai tehdäksesi säätöjä valintaasi.

"Security" (Turvalisus).

Huomautus:

Kauko-ohjaimen sijoitus

Katso kuvaa kaukosäätimen kiinnittämiseksi projektoriin.

English

Suomi

Page 16

Aluksi

EnglishSuomi

Projektorin liittäminen

VGA

DVD-soitin

D-Sub

RS232

HDMI

D-Sub

S-videolähtö

Videolähtö

RBG

DVD-soitin, digiboksi, HDTVvastaanotin

RBG

# Kuvaus # Kuvaus

1 Virtajohto 6 Audiokaapeliliitin/liitin 2 RS232-kaapeli 7 Audiojohtoliitin/RCA 3 VGA-kaapeli 8 Komposiittivideokaapeli 4 HDMI-kaapeli 9 S-videokaapeli 5 3 RCA -komponenttikaapeli

Huomautus: Varmistaaksesi, että projektori toimii kunnolla tietokoneesi kanssa, varmista, että näyttötilan ajoitus on yhteensopiva projektorin kanssa.

Page 17

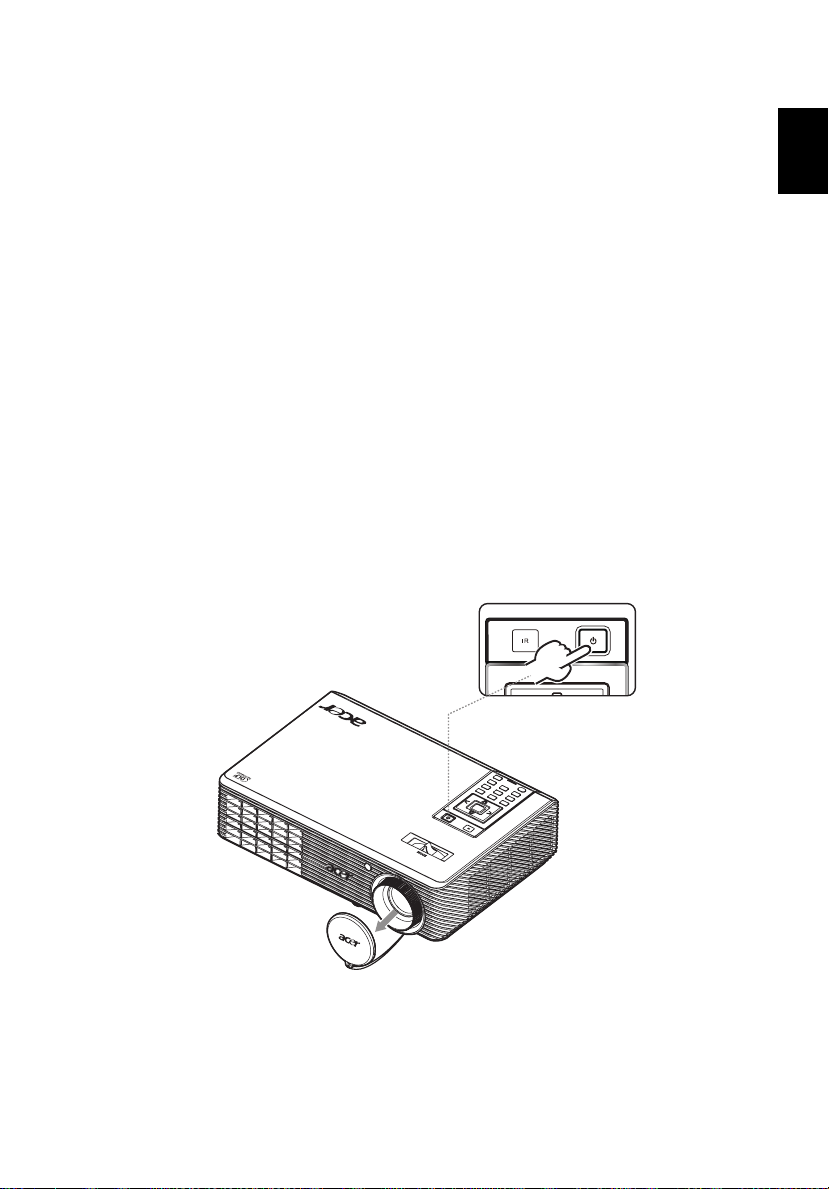

Projektorin kytkeminen päälle/pois päältä

Projektorin kytkeminen päälle

1 Poista linssinsuojus (Kuva 1).

2 Varmista, että virtajohto ja signaalikaapeli on liitetty kunnolla.

Virtamerkkivalo vilkkuu punaisena.

3 Käynnistä projektori painamalla ohjauspaneelin "Power" (Virta) -

painiketta, jolloin virtamerkkivalo muuttuu siniseksi. (Kuva 2)

4 Käynnistä lähde (tietokone, kannettava tietokone, videolaite, jne.).

Projektori löytää lähteen automaattisesti.

• Jos "Lock" (Lukitus) ja "Source" (Lähde) -kuvakkeet näkyvät näytössä, se tarkoittaa, että projektori on lukittu määrättyyn lähdetyyppiin ja sen tyyppistä tulosignaalia ei ole havaittu.

• Jos näytössä näkyy viesti "No signal" (Ei signaalia), varmista, että signaalikaapelit on liitetty kunnolla.

• Jos yhdistät samanaikaisesti useita lähteitä, käytä tulojen vaihtamiseen kaukosäätimen "Source" (Lähde) -painiketta.

English

Suomi

Linssinsuojus

Virtapainike

Page 18

EnglishSuomi

Projektorin sammuttaminen

1 Projektori sammutetaan painamalla virtapainiketta. Tämä viesti tulee

näyttöön: "Please press the power button again to complete the shutdown process.(Paina virtapainiketta uudelleen suorittaaksesi sammutuksen loppuun.)" Paina virtapainiketta uudelleen.

2 Virran LED-merkkivalo muuttuu PUNAISEKSI ja vilkkuu nopeasti, kun

projektori on sammutettu ja tuuletin/tuulettimet pysyvät käynnissä noin kaksi minuuttia, millä varmistetaan järjestelmän jäähtyminen kunnolla.

3 Niin kauan kuin virtajohto on kytkettynä, voit painaa virtapainiketta

kytkeäksesi projektorin takaisin päälle heti milloin tahansa kaksi minuuttia kestävän sammutuksen aikana.

4 Kun järjestelmä on lopettanut jäähdytyksen, virran LED-merkkivalo lakkaa

vilkkumasta ja palaa tasaisen punaisena, mikä osoittaa laitteen olevan valmiustilassa.

5 Virtajohdon irrottaminen on nyt turvallista.

Varoitusvalot:

• "Projector Overheated. Lamp will automatically turn off soon. (Projektori ylikuumentunut. Lamppu sammuu pian automaattisesti.)" Tämä näyttöviesti osoittaa, että projektori on ylikuumentunut. Lamppu sammuu automaattisesti, projektori sammuu automaattisesti ja lämpötilan LED-merkkivalo muuttuu tasaisesti palavaksi. Ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen.

• "Fan failed. Lamp will automatically turn off soon. (Tuuletinvika. Lamppu sammuu pian automaattisesti.)" Tämä näyttöviesti osoittaa, että tuulettimessa on vika. Lamppu sammuu automaattisesti, projektori sammuu automaattisesti ja lämpötilan LED-merkkivalo alkaa vilkkua. Ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen.

Huomautus: Aina kun projektori sammuu automaattisesti ja LEDmerkkivalo palaa tasaisen punaisena, ota yhteys paikalliseen jälleenmyyjään tai huoltokeskukseen.

Page 19

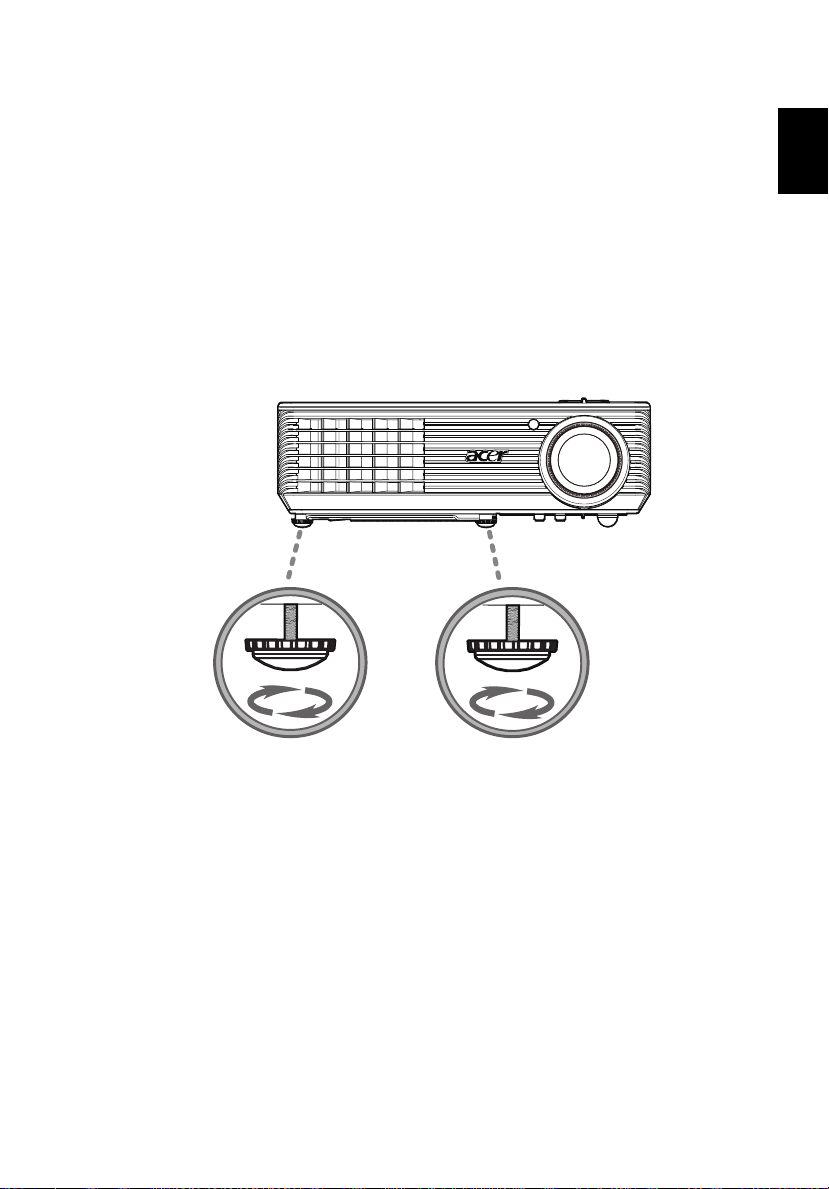

Heijastetun kuvan säätäminen

Heijastetun kuvan korkeuden säätäminen

Tämä projektori on varustettu kuvan korkeuden säädön mahdollistavalla säätöjalalla.

Kuvan nostaminen/laskeminen:

1 Käytä kallistuman säätökiekkoa (Kuva 1) kuvan kulman hienosäätöön.

English

Suomi

Kallistuman säätökiekko

Page 20

Kuvan koon ja etäisyyden optimointi

EnglishSuomi

Katso alla olevasta taulukosta saavutettavissa olevat optimaaliset kuvakoot, kun projektori on sijoitettu halutulle etäisyydelle heijastuspinnasta. Esimerkki: Jos projektori on 3 m etäisyydellä heijastuspinnasta, hyvä kuvanlaatu on mahdollinen kuvakoossa välillä 80" - 87".

Huomautus: Huomautuksena alla olevaan kuvaan, vaaditaan 122 cm:n tila, kun projektori on sijoitettu 3 m etäisyydelle.

Kuva: Kiinteä etäisyys eri zoomilla ja heijastuspinnan koolla.

Page 21

Ruudun koko

Haluttu etäisyys

(m)

Halkaisija

<A>

(tuumaa)

<B>

1 27 59 x 33 37 29 65 x 36 41

1,5 40 88 x 50 56 44 97 x 54 61

2 53 118 x 66 74 58 129 x 73 82

2,5 66 147 x 83 93 73 161 x 91 102

3 80 176 x 99 112 87 194 x 109 122

3,5 93 206 x 116 130 102 226 x 127 143

4 106 235 x 132 149 117 258 x 145 163

4,5 120 265 x 149 167 131 290 x 163 184

5 133 294 x 165 186 146 323 x 181 204 6 159 353 x 199 223 175 387 x 218 245 7 186 412 x 232 260 204 452 x 254 286 8 213 471 x 265 298 233 516 x 290 326 9 239 529 x 298 335 262 581 x 327 367

10 266 588 x 331 372 291 645 x 363 408

10,3 274 606 x 341 383 300 665 x 374 420

Zoomausuhde: 1,1x

(Min.zoom) (Min.zoom)

L (cm) x

K (cm)

Ylälaita

Kuvan

alareunasta

yläreunaan

(cm) <C>

Ruudun koko

Halkaisija

(tuumaa)

<B>

L (cm) x

K (cm)

alareunasta

yläreunaan (cm)

Ylälaita

Kuvan

<C>

English

Suomi

Page 22

EnglishSuomi

Haluttuun kuvakokoon pääseminen säätämällä etäisyyttä ja zoomia

Alla olevassa taulukossa näytetään, kuinka saavutetaan haluttu kuvakoko säätämällä joko sijaintia tai zoomausrengasta. Esimerkki: 50 tuuman kuvakoon saavuttamiseksi projektori asetetaan 1,7 m tai 1,9 m etäisyydelle heijastuspinnasta ja zoomia säädetään vastaavasti.

Page 23

Haluttu kuvakoko Etäisyys (m) Yläreuna (cm)

Halkaisija (tuumaa)

<A>

30 66 x 37 1,0 1,1 42

40 89 x 50 1,4 1,5 56

50 111 x 62 1,7 1,9 70

60 133 x 75 2,1 2,3 84

70 155 x 87 2,4 2,6 98

80 177 x 100 2,7 3,0 112

90 199 x 112 3,1 3,4 126

100 221 x 125 3,4 3,8 140

120 266 x 149 4,1 4,5 168

150 332 x 187 5,1 5,6 210

180 398 x 224 6,2 6,8 252

200 443 x 249 6,9 7,5 280

250 553 x 311 8,6 9,4 350

300 664 x 374 10,3 *** 420

Zoomausuhde: 1,1x

L (cm) x K (cm)

Maks.zoomi

<B>

Min.zoomi

<C>

Kuvan alareunasta

yläreunaan

<D>

English

Suomi

Page 24

Käyttäjän ohjaimet

Suomi

Asennusvalikko

Asennusvalikko on kuvaruutuvalikko (OSD) projektorin asentamista ja huoltoa varten. Käytä OSD-valikkoa vain kun viesti "No signal input" (Ei signaalituloa) näkyy ruudulla.

Valikkoasetukset sisältävät ruudun koon ja etäisyyden, tarkennuksen, trapetsikorjauksen ja muita asetuksia ja säätöjä.

1 Kytke projektori päälle painamalla "Power" (Virta)-painiketta

ohjaustaulusta.

2 Painamalla ohjaustaulun "MENU" (VALIKKO) painiketta voit käynnistää

OSD-valikon projektorin asennusta ja ylläpitoa varten.

3 Taustakuvio toimii ohjeena kalibroinnin ja asetusten, kuten ruudun koon ja

etäisyyden, tarkkuuden ja muun, säätämiseen.

4 Asennusvalikko sisältää seuraavat vaihtoehdot:

• Projektiotapa

• Projektion sijainti

• Valikon paikka

• Trapetsikorjaus

• Kieliasetukset

• Nollaa tehdasoletuksiin

Valitse ylös- ja alasnuolilla asetus, säädä sitä vasemmalle- ja oikeallenuolilla ja siirry oikealle-nuolella asetuksen alivalikkoon. Uudet asetukset tallennetaan automaattisesti valikosta poistuttaessa.

5 Voit poistua valikosta ja palata Acer-tervetuloruutuun koska tahansa

painamalla valikkopainiketta.

Page 25

Acer Empowering -teknologia

Empowering- näppäin

Acer eView Management

Acer Empowering Key tarjoaa neljä ainutlaatuista Acer-toimintoa: "Acer eView Management", "Acer eTimer Management", "Acer eOpening

Management" ja "Acer ePower Management". Paina " "-näppäintä

yli sekunnin käynnistääksesi OSDpäävalikon muokataksesi sen toimintoa.

Paina " " käynnistääksesi Acer eView Management -alavalikon.

"Acer eView Management" on näyttötilavalintaa varten. Katso lisätietoja kohdasta Näyttövalikot (OSD). 3D-lasit ja 3D-Synkronoinnin invertointitoiminnot tarjoavat nopean pääsyn täällä oleviin 3D-toimintoihin.

Suomi

Acer eView Management

Acer eOpening Management

Paina " " käynnistääksesi Acer eTimer Management -alavalikon. "Acer eTimer Management" tarjoaa muistutustoiminnon esitysaikasäätimelle. Katso lisätietoja kohdasta Näyttövalikot (OSD).

Paina " " käynnistääksesi "Acer eOpening Management" -alavalikon. "Acer eOpening Management" antaa käyttäjän muuttaa aloitusnäyttöä persoonalliseksi. Katso lisätietoja kohdasta Kuvaruutunäyttö.

Page 26

Suomi

Acer ePower Management

Voit käynnistää Acer ePower Managementin painamalla " ".

Acer ePower Management tuo käyttäjälle pikakuvakkeen lampun ja projektorin käyttöiän säästämiseen. Katso lisätietoja kohdasta Kuvaruutunäyttö.

Page 27

Näyttövalikot (OSD)

Projektorissa on monikielisiä näyttövalikkoja, joiden avulla voit säätää kuvaa ja muuttaa useita asetuksia.

OSD-valikkojen käyttö

• Avaa näyttövalikko painamalla kaukosäätimen "MENU" (VALIKKO) -

painiketta.

• Kun OSD-näyttö tulee näkyviin, paina -näppäimiä valitaksesi

jonkin päävalikon kohdista. Kun olet valinnut halutun valikkokohdan,

paina siirtyäksesi alavalikkoon ominaisuuden asettamiseksi.

• Valitse haluamasi kohta -näppäimillä ja säädä asetuksia -

näppäimillä.

• Valitse seuraava säädettävä kohta alavalikosta ja säädä sitä edellä

kuvatulla tavalla.

• Paina kaukosäätimen "MENU" (VALIKKO) -painiketta, jolloin näyttö palaa

päävalikkoon.

• Voit poistua näyttövalikosta painamalla kaukosäätimen "MENU"

(VALIKKO) -näppäintä uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti.

Suomi

Päävalikko

Asetus

Alavalikko

Page 28

Suomi

Color (Väri)

Display Mode (Näyttötila)

Wall color (Seinän väri)

Brightness (Kirkkaus)

Contrast (Kontrasti)

Color Temperature (Värilämpötila)

Degamma (Gammakorjaus)

Color R (Väri R) Color G (Väri G) Color B (Väri B)

Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia.

• Bright (Kirkas): Kirkkauden optimointi.

• Standard (Standardi): Tavalliselle ympäristölle.

• Movie (Elokuva): Kirkkaampi kuva elokuva-/video-/

valokuvatoistoon

• Dark Cinema (Tumma elokuva): Tummaa elokuvasisältöä

varten.

• Game (Peli): Pelisisältöä varten.

• Sports (Urheilu): Urheilukuvaa varten.

• User (Käyttäjä): Muistaa käyttäjän asetukset.

Valitse tällä toiminnolla seinää vastaava väri. Vaihtoehtoja on muutama, mukaan lukien valkoinen, vaaleankeltainen, vaaleansininen, vaaleanpunainen ja tummanvihreä. Se kompensoi seinän väristä johtuvaa väripoikkeamaa, jotta kuvan värisävy näkyy oikeana.

Säädä kuvan kirkkautta.

• Paina tummentaaksesi kuvaa.

• Paina valaistaksesi kuvaa.

"Contrast (Kontrasti)" säätää kuvien tummimpien ja vaaleimpien kohtien välistä suhdetta. Kontrastin säätäminen muuttaa valkoisen ja mustan määrää kuvassa.

• Paina vähentääksesi kontrastia.

• Paina lisätäksesi kontrastia.

Säädä värilämpötilaa. Korkeammissa värilämpötiloissa näytön kuva näyttää kylmemmältä ja alhaisimmissa värilämpötiloissa lämpimämmältä.

Vaikuttaa tumman maiseman esittämiseen. Mitä suurempi gammaarvo, sen kirkkaammalta maisema näyttää.

Säätää punaista väriä

Säätää vihreää väriä

Säätää sinistä väriä

Page 29

Saturation (Värikylläisyys)

Säätää videokuvan mustavalkoisesta täysvärikuvaan.

• Paina vähentääksesi kuvan värimäärää.

• Paina lisätäksesi kuvan värimäärää.

Tint (Sävy)

Säätää punaisen ja vihreän väritasapainoa.

• Paina lisätäksesi vihreän määrää kuvassa.

• Paina lisätäksesi punaisen määrää kuvassa.

Huomautus: "Saturation" (Värikylläisyys) -ja "Tint" (Sävy) -toiminnot eivät ole tuettuja tietokonetilassa ja DVI-tilassa.

Image (Kuva)

Projection mode (Projektion tila)

• Edestä: Tehdasasetus.

Suomi

Projection Location (Projektion sijainti)

• Takaa: Kääntää kuvan, jotta sen voi projektoida läpinäkyvän

ruudun takaa.

• Auto (Automaattinen): Säätää automaattisesti kuvan sijainnin.

• Desktop (Työpöytä)

• Ceiling (Katto): Kääntää kuvan ylösalaisin kattoon kiinnittämistä

varten.

Page 30

Suomi

Aspect Ratio (Kuvasuhde)

Auto Keystone (Automaattinen trapetsikorjaus)

Manual Keystone (Manuaalinen trapetsikorjaus)

H. Position (Vaakakohta)

V. Position (Pystykohta)

Frequency (Taajuus)

Tracking (Seuranta)

Sharpness (Terävyys)

3D Glasses (3D-lasit)

3D Sync Invert (3Dsynkronointisuunn an muutos)

Valitse kuvan muotosuhde tällä toiminnolla.

• Auto (Automaattinen): Säilytä kuvan alkuperäinen leveys-

korkeussuhde ja maksimoi kuvan sopivuus natiiveihin vaaka- tai pystypikseleihin.

• 4:3: Kuva skaalautuu näyttöön sopivaksi ja näytetään 4:3

• 16:9: Kuva skaalautuu näytön leveyteen sopivaksi ja korkeus

kuvasuhteella.

säädetään näyttämään kuva 16:9 kuvasuhteessa.

Säätää automaattisesti pystysuuntaista kuvaa.

Säätää kallistuman aiheuttamaa kuvahäiriötä. (±40 astetta)

<Huomautus> Manuaalinen trapetsikorjaus -toiminto ei ole käytettävissä, jos automaattinen trapetsikorjaus on päällä.

• Paina siirtääksesi kuvaa vasemmalle.

• Paina siirtääksesi kuvaa oikealle.

• Paina siirtääksesi kuvaa alas.

• Paina siirtääksesi kuvaa ylös.

"Frequency" (Taajuus) muuttaa projektorin virkistystaajuutta niin, että se vastaa tietokoneesi grafiikkakortin taajuutta. Jos näet projisoidussa kuvassa pystysuuntaisen vilkkuvan palkin, käytä tätä toimintoa tarvittavien säätöjen tekemiseen.

Synkronoi projektorin signaaliajastuksen grafiikkakortin kanssa. Jos kuva on epävakaa tai vilkkuva, käytä tätä toimintoa sen korjaamiseen.

Säätää kuvan terävyyttä.

• Paina vähentääksesi terävyyttä.

• Paina lisätäksesi terävyyttä.

Ota DLP 3D -toiminto käyttöön valitsemalla "On (Päällä)".

• Päällä: Valitse tämä nimike käyttäessäsi DLP 3D -laseja, nelipuskurillista (NVIDIA/ATI...) grafiikkakorttia ja HQFSformaattitiedostoa tai DVD:tä vastaavan ohjelmistosoittimen kanssa.

• Pois päältä: Kytke 3D-tila pois.

Jos näet irrallisen tai päällekkäisen kuvan DLP 3D -laseilla, sinun on ehkä suoritettava Invert (Käännä) -toiminto, jotta vasemman ja oikean kuvan sarjat vastaavat parhaiten toisiaan oikeaa DLP 3D kuvaa varten.

Page 31

3D Format (3D-formaatti)

3D Warning Message (3Dvaroitusviesti )

Säädä 3D-formaatti näyttämään 3D-sisällön oikein.

• Auto: Säädä automaattisesti toistimen tietojen perusteella.

• Frame Packing (Kuvan pakkaaminen): Prosessoi tuleva kuva

kuvan pakkaaminen -formaattina.

• Top Down (Ylhäältä alas): Prosessoi tuleva kuva Ylhäältä alas -

formaattina.

• Side by Side (Sivuttain): Prosessoi tuleva kuva Sivuttain -

formaattina.

Näytä 3D-varoitusviesti valitsemalla "Yes" (Kyllä).

Huomautus:Toiminnot "H. Position" (Vaakasijainti) , "V. Position" (Pystysijainti), "Frequency" (Taajuus) ja "Tracking" (Seuranta) eivät ole tuettuja DVI- ja videotilassa. Huomautus: "Sharpness" (Terävyys) -toiminto ei ole tuettu HDMI- ja tietokonetilassa. Huomautus: "3D Format (3D-formaatti)" ei tueta Tietokone- tai Videotilassa. Huomautus: Se tarvitsee oikeat asetukset näytönohjaimen 3D-sovelluksessa oikeaa 3D-näyttöä varten. Huomautus:Ohjelmistosoittimet, kuten Stereoscopic Player ja DDD TriDef Media Player voivat tukea 3D-muotoisia tiedostoja. Voit ladata nämä kolme soitinta seuraavilta verkkosivuilta:

- Stereoscopic Player (koeversio): http://www.3dtv.at/Downloads/ Index_en.aspx

- DDD TriDef Media Player (koeversio): http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Huomautus: "3D Sync Invert (3D-synkronointisuunnan muutos)" on käytettävissä vain, kun 3D on kytketty päälle. Huomautus: Näkyviin tulee muistutusruutu, jos 3D-toiminto on päällä, kun projektoriin kytketään virta. Säädä asetusta tarpeen mukaan.

Suomi

Page 32

Suomi

Setting (Asetus)

Menu Location (Valikon sijainti)

Startup Screen (Käynnistysnäyttö)

Screen Capture (Kuvakaappaus)

Closed Caption (Tekstitykset)

Valitse valikon sijainti näytöllä.

Valitse haluamasi aloitusnäytön muotosuhde tällä toiminnolla. Jos vaihdat asetusta, muutokset tulevat voimaan, kun poistut näyttövalikosta.

• Acer: Acer-projektorin oletuskäynnistysnäyttö.

• User (käyttäjä): Käytä "Screen Capture (Kuvakaappaus)" toiminnon Muista kuva -toimintoa.

Mukauta aloitusnäyttö tällä toiminnolla. Voit kaapata kuvan, jota haluat käyttää aloitusnäyttönä, noudattamalla seuraavia ohjeita. Huomautus: Ennen kuin jatkat seuraavilla vaiheilla varmista, että "Keystone (Kuvan muodon korjaus)" on asetettu oletusarvoon 0 ja kuvasuhteeksi on asetettu 4:3. Katso lisätietoja kohdasta "Image (Kuva)".

• Muuta "Startup Screen (Oletusnäyttö)" oletusasetuksesta "Acer" asetukseen "User (Käyttäjä)".

• Paina"Screen Capture (Kuvakaappaus)" mukauttaaksesi aloitusnäyttöä.

• Valintaikkuna tulee näkyviin toiminnon vahvistamiseksi. Valitse "Yes (Kyllä)", jos haluat käyttää nykyistä kuvaa mukautettuna aloitusnäyttönä. Kaappausala on punainen neliön muotoinen alue. Valitse "No (Ei)", jos haluat perua kuvakaappauksen ja poistua näyttövalikosta.

• Näkyviin tulee viesti, jossa mainitaan kuvakaappauksen olevan käynnissä.

• Kun kuvakaappaus on valmis, viesti katoaa ja näkyviin tulee alkuperäinen näyttö.

• Alla näytetty mukautettu aloitusnäyttö tulee voimaan uuden tulosignaalin ilmetessä tai kun käynnistät projektorin uudelleen.

Valitsee halutun tekstitystilan vaihtoehdoista CC1, CC2, CC3 ja CC4 (CC1 näyttää tekstityksen alueen ensisijaisella kielellä). Voit poistaa tekstityksen käytöstä valitsemalla "Off" (Pois). Tämä toiminto on käytettävissä vain kun valintana on komposiittivideo- tai Svideotulosignaali ja kuvamuoto on NTSC. <Huomautus:> Tämä toiminto ei ole käytettävissä kun kuvasuhde on "16:9" tai 16:9-muoto havaitaan "Auto" (Automaattinen) tilassa.

Page 33

Security (Turvallisuu)

Security (Turvallisuus) Tämä projektori tarjoaa järjestelmänvalvojalle käytännöllisen turvallisuustoiminnon projektorin käytön hallintaan.

Paina muuttaaksesi "Security" (Turvallisuus)-asetusta. Jos turvallisuustoiminto on käytössä, on annettava "Administrator

Password" (Pääkäyttäjän salasana) ennen turvallisuusasetusten muuttamista.

• Valitse "On" (Päällä) ottaaksesi turvallisuustoiminnon

käyttöön. Käyttäjän on annettava salasana voidakseen käyttää projektoria. Katso lisätietoja kohdasta "User Password" (Käyttäjän salasana).

• Jos "Off" (Pois) on valittu, käyttäjä voi käynnistää projektorin

ilman salasanaa. Timeout (Aikakatkaisu) (Min.) Kun "Security (Turvallisuus)" on aktivoitu "On" (Päälle),

järjestelmänvalvoja voi asettaa aikakatkaisutoiminnon.

• Paina tai valitaksesi aikakatkaisujakson.

• Asteikko on 10-990 minuuttia.

• Kun aika täyttyy, projektori kehottaa käyttäjää antamaan

salasanan uudelleen.

• Oletusasetus "Timeout" (Aikakatkaisu) (Min.) on "Off" (Pois).

• Kun turvallisuustoiminto on otettu käyttöön, projektori

pyytää käyttäjää antamaan salasanan projektoria

käynnistettäessä. Sekä "User Password" (Käyttäjän salasana)

että "Administrator Password" (Järjestelmänvalvojan

salasana) voidaan hyväksyä tässä valintaikkunassa. User Password (Käyttäjän salasana)

• Paina muuttaaksesi "User Password" (Käyttäjän

salasana)-asetusta.

• Aseta salasana kaukosäätimen numeronäppäimillä ja vahvista

se painamalla "MENU" (VALIKKO).

• Paina poistaaksesi merkin.

• Anna salasana, kun näkyviin tulee "Confirm Password"

(Vahvista salasana).

• Salasanan pituuden tulee olla 4-8 merkkiä.

• Jos valitset "Request password only after plugging power

cord" (Pyydä salasanaa vain, kun virtajohto liitetään),

projektori kehottaa käyttäjää antamaan salasanan aina, kun

virtajohto liitetään.

• Jos valitset "Always request password while projector turns

on" (Pyydä salasana aina, kun projektori käynnistetään),

käyttäjän on annettava salasana aina, kun projektori

käynnistetään.

Suomi

Page 34

Suomi

HDMI Scan Info (HDMIskannaustiedot)

HDMI Color Range (HDMI-värialue)

Reset (Alkuasetukset)

Administrator Password (Järjestelmänvalvojan salasana) "Administrator Password" (Järjestelmänvalvojan salasanaa)

voidaan käyttää sekä "Enter Administrator Password" (Anna järjestelmänvalvojan sanasana)- että "Enter Password" (Anna salasana)-valintaikkunassa.

• Paina muuttaaksesi "Administrator Password"

(Järjestelmänvalvojan salasana)-asetuksen.

• Oletusasetus "Administrator Password" (järjestelmänvalvojan

salasana)-asetukselle on "1234".

Jos olet unohtanut järjestelmänvalvojan salasanan, voit palauttaa sen seuraavin toimenpitein:

• Yksilöllinen 6-numeroinen "Universal Password" (Yleinen

salasana), joka on painettu turvallisuuskorttiin (pakkauksen lisävaruste). Yksilöllinen salasana on numerosarja, jonka projektori hyväksyy aina huolimatta siitä, mitkä on järjestelmänvalvojan salasana.

• Jos turvallisuuskortti ja numerosarja on kadonnut, ota yhteys

Acerin huoltokeskukseen.

Lock User Startup Screen (Lukitse käyttäjän käynnistysnäyttö)

• Lukitse käyttäjän aloitusnäytön oletusasetus on "OFF (POIS)".

Jos lukitse käyttäjän aloitusnäytön asetus on "ON (PÄÄLLÄ)", käyttäjät eivät voi muuttaa aloitusnäyttöä, jolloin vältytään siltä, että muuta käyttäjät muuttavat sitä omavaltaisesti. Valitse "OFF (POIS)" avataksesi aloitusnäytön lukituksen.

Säätää näytön HDMI-kuvan yliskannaussuhdetta.

• Auto (Automaattinen): Säätää automaattisesti soittimen

tietojen mukaan.

• Underscan (Aliskannaus): Ei koskaan HDMI-kuvien

yliskannausta.

• Overscan (Yliskannaus): Pidä aina HDMI-kuvien yliskannaus.

Voit korjata näytön värivirheitä säätämällä HDMI-kuvatietojen värialuetta.

• Auto (Automaattinen): Säätää värit automaattisesti soittimen

antamien tietojen perusteella.

• Limited Range (Rajoitettu alue): Käsittelee tuotua kuvaa

rajoitetun värialueen tietoina.

• Full Range (Täysi alue): Käsittelee tuotua kuvaa täyden

värialueen tietoina.

• Paina -painiketta ja valitse "Yes" (Kyllä), jos haluat

palauttaa kaikkien valikoiden asetukset oletusasetuksiin.

Huomautus: "HDMI-skannaustiedot" ja "HDMI-väriskaala" -toimintoja tuetaan vain DVI-tilassa.

Page 35

Management (Hallinta)

ECO Mode (Virransäästötila)

High Altitutde (Suuri korkeus)

Auto Shutdown (Automaattinen katkaisu)

Lamp Hour Elapse (Kuluneet lampputunnit)

Lamp Reminding (Lamppumuistutus)

Lamp Hour Reset (Nollaa lampputunnit)

Valitse "On" (Päälle) himmentääksesi projektorin lamppua virrankulutuksen säästämiseksi, lampun keston pidentämiseksi ja äänen vaimentamiseksi. Valitse "Off" (Pois) palataksesi normaaliin tilaan.

Aseta päälle jos haluat kytkeä Suuri korkeus -tilan. Käyttää tuulettimia jatkuvasti täydellä teholla, jotta projektori saisi riittävästi jäähdytystä suuressa korkeudessa.

Projektori sammuu automaattisesti, kun signaalituloa ei ole ollut määritetyn ajan jälkeen. (minuuteissa)

Näyttä lampun kuluneen käyttöajan (tunteina).

Aktivoi tämä toiminto näyttämään muistutus lampun vaihtamisesta 30 tuntia ennen sen odotetun käyttöiän loppumista.

Paina -painiketta ja valitse "Yes" (Kyllä), jos haluat nollata lampun tuntimittarin.

Audio

Suomi

Volume (Äänenvoimakkuus)

Mute (Mykistä)

Power On/Off Volume (Päälle/pois kytkemisen äänenvoimakkuus)

• Paina vähentääksesi äänenvoimakkuutta.

• Paina lisätäksesi äänenvoimakkuutta.

• Valitse "On" (Päälle) mykistääksesi äänen.

• Valitse "Off" (Pois) palauttaaksesi äänen.

• Valitse tämä toiminto säätääksesi ilmoituksen

äänenvoimakkuutta kytkettäessä projektoria päälle/pois.

Page 36

Suomi

Alarm Volume (Varoituksen äänenvoimakkuus)

• Valitse tämä toiminto säätääksesi varoitusäänimerkkien

Timer (Ajastin)

Timer Location (Ajastimen sijainti)

Timer Start (Ajastuksen aloitus)

Timer Period (Ajastusaika)

Timer Volume (Ajastimen äänenvoimakkuus)

Timer Display (Ajastinnäyttö)

• Valitse ajastimen paikka näytöllä.

• Paina käynnistääksesi tai pysäyttääksesi ajastimen.

• Paina tai säätääksesi ajastusaikaa.

• Valitse tämä toiminto säätääksesi ilmoituksen

• Paina tai kytkeäksesi ajastintilan näkyviin

äänenvoimakkuutta.

äänenvoimakkuutta, kun ajastintoiminto on käytössä ja aika täyttyy.

näyttöön.

Language (Kieli)

Language (Kieli) Valitse monikielinen näyttövalikko. Käytä näppäimiä

tai valitaksesi halutun valikkokielen.

• Paina vahvistaaksesi valinnan.

Page 37

Liitteet

Vianetsintä

Jos kohtaat ongelmia Acer-projektorin käytössä, katso ohjeet seuraavasta vianetsintäoppaasta. Jos ongelma ei poistu, ota yhteyttä paikalliseen jälleenmyyjään tai huoltokeskukseen.

Kuvaongelmat ja ratkaisut

# Ongelma Ratkaisu

1 Näytölle ei tule

kuvaa

2 Osittainen, vierivä

tai väärin näytetty kuva (tietokoneella (Windows 95/98/ 2000/XP))

• Liitetty kuten kuvattu luvussa "Aluksi".

• Tarkista, että liittimet ovat ehjiä.

• Tarkista, että projektorin lamppu on asennettu

kunnolla. Katso luku "Lampun vaihtaminen".

• Varmista, että olet poistanut linssinsuojuksen, ja että

projektori on päällä.

•

Paina kaukosäätimen

"RESYNC"

-painiketta.

• Jos kuva näkyy väärin:

• Avaa ohjauspaneelin "Oma tietokone"-kuvake

ja kaksoisnapsauta sitten "Näyttö" -kuvaketta.

• Valitse "Asetukset" -välilehti.

• Varmista, ettei näyttöresoluutio ole alhaisempi

tai yhtä suuri kuin UXGA (1600 x 1200).

• Napsauta"Lisäasetukset" -painiketta.

Jos ongelma ei poistu, vaihda käyttämäsi monitorinäyttö ja toimi seuraavien vaiheiden mukaisesti:

• Varmista, ettei näyttöresoluutio ole alhaisempi

tai yhtäsuuri kuin UXGA (1600 x 1200).

• Napsauta "Näyttö"-välilehdellä olevaa

"Vaihda" -painiketta.

• Napsauta kohtaa "Näytä kaikki laitteet".

Valitse sitten"Standardimonitorityypit" kohdassa "SP"; valitse tarvitsemasi piirtotarkkuus kohdassa "Mallit".

• Varmista, ettei näyttöresoluutio ole alhaisempi

tai yhtäsuuri kuin UXGA (1600 x 1200).

Suomi

Page 38

Suomi

3 Osittainen, vierivä

tai väärin näkyvä kuva (kannettavat tietokoneet)

4 Notebook- tai

PowerBooktietokoneen näyttö ei näytä esitystä

5 Kuva on epävakaa

tai vilkkuva

6 Kuvassa on

pystysuora palkki

• Paina kaukosäätimen “RESYNC”-painiketta.

• Jos kuva näkyy väärin:

• Noudata (yllä olevan) kohdan 2 vaiheita

säätääksesi tietokoneen resoluutiota.

• Anna ulostuloasetukset. Esimerkki: [Fn]+[F4],

Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5 ]

• Jos kohtaat vaikeuksia vaihtaessasi monitorisi

piirtotarkkuutta tai jos monitorisi pysähtyy, käynnistä kaikki laitteet ja projektori uudelleen.

• Jos käytät Microsoft

kannettavaa tietokonetta: Jotkin PC-tietokoneet saattavat kääntää omat näyttönsä pois päältä, kun toinen näyttölaite on kytketty päälle. Jokainen näistä aktivoidaan eri tavalla. Lisätietoja saat tietokoneen käyttöoppaasta.

• Jos käytät Apple

tietokonetta: Avaa Järjestelmäasetuksissa Näyttö ja valitse Videopeilaus "On" (Päälle).

Windows® -pohjaista

Mac® OS -pohjaista kannettavaa

• Käytä toimintoa "Tracking" (Seuranta) sen

korjaamiseen. Katso lisätietoja kohdasta "Kuva".

• Vaihda tietokoneesi värikylläisyysasetuksia.

• Käytä "Frequency" (Taajuus)-toimintoa sen

säätämiseen. Katso lisätietoja kohdasta "Kuva".

• Tarkista ja aseta uudelleen grafiikkakorttisi

näyttötila, jotta se on yhteensopiva projektorin kanssa.

7 Kuva ei ole tarkka

8 Kuva on venynyt

tilassa näytettäessä DVD:tä laajakuvana

• Tarkista onko linssinsuojus poistettu.

• Säädä projektorin linssin tarkennusrenkaalla.

• Varmista, että heijastuspinta on vaaditun etäisyyden

päässä projektorista (1,0-10,3 metriä). Katso lisätietoja kohdasta "Haluttuun kuvakokoon pääseminen säätämällä etäisyyttä ja zoomia".

Kun toistat DVD:tä koodattuna anamorfiseen tai 16:9 kuvasuhteeseen, seuraavia asetuksia on ehkä säädettävä:

• Jos toistat 4:3 -muotoista DVD:tä, vaihda muoto 4:3

ksi projektorin näyttövalikossa.

• Jos kuva on yhä venynyt, myös kuvasuhdetta on

säädettävä. Aseta näyttömuoto 16:9 (leveä) muotosuhdetyypiksi DVD-soittimessa.

Page 39

9 Kuva on liian

pieni tai iso

• Säädä zoomin vipua projektorin edessä.

• Siirrä projektoria lähemmäs tai kauemmas

valkokankaasta.

• Paina kaukosäätimen "MENU" (VALIKKO) -

painiketta. Siirry kohtaan "Kuva --> Aspect Ratio (Kuvasuhde)" tai säädä suoraan painamalla kaukosäätimen "Aspect Ratio" (Kuvasuhde) painiketta.

10 Kuva on

kallistunut sivuilta

• Jos mahdollista, sijoita projektori uudelleen niin,

että se on keskitetty heijastuspinnalle.

• Paina kaukosäätimen "Keystone (Trapetsikorjaus)

/ " -painiketta, kunnes sivut ovat pystysuorassa.

• Paina kaukosäätimen "MENU" (VALIKKO) -

painiketta. Siirry näyttövalikossa kohtaan Image --> AAuto Keystone (Kuva - Automaattinen trapetsikorjaus) ja valitse Off (Pois), jos kaukosäätimen "Keystone (Trapetsikorjaus)" painike ei ole käytettävissä.

11 Kuva näkyy

peilikuvana

• Valitse valikkonäytöstä "Image (Kuva) --> Projection

(Projektio)" ja säädä heijastuksen suunta.

Projektoriongelmat

# Tila Ratkaisu

1 Projektori pysähtyy reaktiona

kaikilla säätimillä

Jos mahdollista, sulje monitori ja irrota virtajohto ja odota vähintään 30 sekuntia, ennen kuin yhdistät virtajohdon uudelleen.

Suomi

2 Lamppu palaa loppuun tai siitä

kuuluu poksahtava ääni

Kun lampun käyttöikä päättyy, se sammuu ja siitä kuuluu äänekäs poksahdus. Jos näin tapahtuu, laite ei käynnisty, ennen kuin lamppu on vaihdettu. Vaihtaessasi lampun, seuraa kohdassa "Lampun vaihtaminen" annettuja ohjeita.

Page 40

Näyttövalikon viestit

Suomi

# Tila Muistutusviesti

1 Viesti Fan Fail (Tuuletinvika) - järjestelmän tuuletin ei toimi.

Projector Overheated (Projektori ylikuumentunut) - projektori on ylittänyt suositellun käyttölämpötilan ja sen on annettava jäähtyä, ennen kuin sitä voi käyttää.

Replace the lamp (Vaihda lamppu) - lamppu on saavuttamassa maksimikäyttöikänsä. Valmistaudu vaihtamaan se pian.

Page 41

Merkkivalo- ja hälytysmääritysluettelo

LED-merkkivaloviestit

Viesti

Virtapistoke Vilkkuminen päältä pois

Valmiustila V --

Vitapainike ON (Päällä) -- V

Lamppu uudelleen -- Nopea vilkkuminen

Virta pois (Jäähdytystila) Nopea vilkkuminen --

Vitapainike OFF (Pois päältä) Jäähdytys valmis (Valmiustila)

Virhe (lämpövirhe) Nopeasti vilkkuva PUNAINEN ja tasaisesti palava SININEN

Virhe (Tuulettimen lukitus)

Virhe (lampun särkyminen)

Punainen Sininen

100 ms

V--

Nopeasti vilkkuva PUNAINEN ja tasaisesti palava SININEN

Nopeasti vilkkuva SININEN ja tasaisesti palava PUNAINEN

Virran LED-valo

vuorottelevat

Suomi

Virhe (väripyörävika) Nopeasti vilkkuva SININEN ja tasaisesti palava PUNAINEN

vuorottelevat

Page 42

Suomi

Lampun vaihtaminen

Poista ruuvimeisselillä ruuvi(t) kannesta ja vedä lamppu ulos. Projektori havaitsee lampun käyttöiän loppumisen. Näyttöön tule varoitusviesti

"Lamp is approaching the end of its useful life in full power operation. Replacement Suggested!" (Lamppu lähestyy käyttöikänsä päätä täydellä käyttöteholla.Vaihtoa suositellaan!) Nähdessäsi tämän viestin, vaihda lamppu niin pian kuin mahdollista. Varmista, että projektori on ehtinyt jäähtyä vähintään 30 minuuttia, ennen kuin vaihdat lampun.

Varoitus: Lampun kotelo on kuuma! Anna sen jäähtyä, ennen kuin vaihdat lampun.

Lampun vaihtaminen 1 Sammuta Projektori painamalla Power (Virta)-painiketta. 2 Anna projektorin jäähtyä vähintään 30 minuuttia. 3 Irrota virtajohto. 4 Irrota ruuvi kannesta ruuvimeisselillä. (Kuva 1) 5 Työnnä ylöspäin ja irrota kansi. 6 Irrota kaksi lamppumoduulin kiinnitysruuvia(Kuva 2) ja vedä lampputanko

ulos (Kuva 3)

7 Vedä lamppumoduuli voimakkaasti ulos. (Kuva 4)

Tee tämä käänteisessä järjestyksessä, kun kiinnität lamppumoduulin.

Varoitus: Vähentääksesi henkilövahingon vaaraa , älä pudota lamppumoduulia tai kosketa lamppua. Lamppu voi särkyä ja aiheuttaa vamman,jos se pudotetaan.

Page 43

Kattoasennus

Jos haluat kiinnittää projektorin kattokiinnityksellä, katso seuraavat vaiheet:

1 Poraa neljä reikää kiinteään, rakenteellisesti ehjään katon osaan ja kiinnitä

kiinnityalusta.

49.9

8.4

Huomautus: Ruuvit eivät kuulu toimitukseen. Hanki asianmukaiset ruuvit kattotyypin mukaan.

2 Kiinnitä kattotanko oikeantyyppisillä nelisylinteriruuveilla.

130 mm

Suomi

Page 44

Suomi

3 Käytä projektoripuolella oikeaa määrää ruuveja projektorin

kiinnittämiseen kattokiinnitystelineeseen.

Huomautus: On suositeltavaa säilyttää kohtuullinen etäisyys kiinnitystelineen ja projektorin välillä kunnollisen lämpöjakelun varmistamiseksi. Käytä kahta välilevyä lisätukena, jos katsot tarpeelliseksi.

4 Kiinnitä kattokiinnike kattotankoon.

Page 45

5 Säädä kulmaa ja asentoa tarpeen mukaan.

Huomautus: Oikea ruuvityyppi ja aluslevy kullekin mallille on luetteloitu alla olevassa taulukossa. Halkaisijaltaan 3 mm ruuvit ovat omassa ruuvipakkauksessaan.

Mallit Ruuvityyppi B Aluslevytyyppi

Halkaisija (mm) Pituus (mm) Suuri Pieni

H5360BD 3 25 V V

Suomi

RUUVIEN MÄÄRIT. M3 x 25 mm

95,00 mm

82,30 mm

15,00 mm

Page 46

Suomi

Tekniset tiedot

Kaikki jäljempänä esitetyt tekniset tiedot voivat muuttua ilman erillistä ilmoitusta. Katso viimeiset tekniset tiedot Acerin julkaistuista markkinoinnin teknisistä tiedoista.

Projektiojärjestelmä

Resoluutio H5360BD: Natiivi: 720p (1280 x 720) , maksimi: UXGA

Tietokoneyhteensopivuus IBM PC ja yhteensopivat, Apple Macintosh, iMac ja

Videoyhteensopivuus NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/

Kuvasuhde Automaattinen, 4:3, 16:9, letterbox Värien määrä 1,07 miljardia väriä Projektiolinssi F/ 2,5 - 2,67 f = 21,86 mm - 24,00 mm, 1,1x

Heijastuspinnan koko (halkaisija) 27" (0,69 m) - 300" (7,62 m) Projisointietäisyys 3,3' (1,0 m) - 33,8' (10,3 m) Heittosuhde 58" @ 2 m (1,55 - 1,70:1) Vaakasuora pyyhkäisynopeus 30 kHz - 100 kHz Virkistystaajuus 50-85 Hz, 120 Hz (vain 3D-tila) Lampputyyppi Käyttäjän vaihdettavissa oleva 200 W:n lamppu Trapetsikorjaus ±40 astetta Audio Sisäinen kaiutin 2 W:n lähtöteholla Paino 2,26 kg (4,9 lbs) Mitat (L x S x K) 268 mm x 192 mm x 80 mm (10,6" x 7,6" x 3,1") Digitaalinen zoom 2X Virtalähde Vaihtovirtatulo 100 - 240 V:n automaattivirtalähde Virrankulutus 248 W ±10 % tavallisessa tilassa

Käyttölämpötila 5ºC - 35ºC / 41ºF - 95ºF I/O-liitännät

DLP

(1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x

1080)

VESA-standardit: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+

K/K1/L), HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)

manuaalinen zoomauslinssi

201 W ±10 % ECO-tilassa

• Virtapistoke x1

• VGA-tulo x1

• RS232 x1

• Komposiittivideo x1

• S-video x1

• 3 RCA -komponenttivideo x1

• HDMI x1

• 3,5 mm:n audioliitäntä x1

Page 47

Vakiopakkauksen sisältö

* Muotoilu ja tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.

• Verkkovirtajohto x1

• VGA-kaapeli x1

• Komposiittivideokaapeli x1

• Kaukosäädin x1

• Paristo x1 (kaukosäätimeen)

• Käyttöopas (CD-ROM) x1

• Pikaopas x1

• Turvakortti x1

• Kantolaukku x1

Suomi

Page 48

Yhteensopivuustilat

Suomi

A. VGA (analoginen)

1 VGA (analoginen) - PC-signaali

Tilat Resoluutio Pystytaajuus [Hz] Vaakataajuus [KHz] VGA 640x480 60 31,47

640x480 72 37,86 640x480 75 37,50 640x480 85 43,27 640x480 119,51 61,60

SVGA 800x600 56 35,20

800x600 60 37,88 800x600 72 48,08 800x600 75 46,88 800x600 85 53,67 800x600 119,85 77,20

XGA 1024x768 60 48,36

1024x768 70 56,48 1024x768 75 60,02 1024x768 85 68,67 1024x768 119,804 98,80

SXGA 1152x864 70 63,80

1152x864 75 67,50

1152x864 85 77,10 1280x1024 60 63,98 1280x1024 72 77,90 1280x1024 75 79,98 1280x1024 85 91,15

QuadVGA 1280x960 60 60,00

1280x960 75 75,00

SXGA+ 1400x1050 60 65,32

UXGA 1600x1200 60 75,00 PowerBook G4 640x480 60 31,50 PowerBook G4 640x480 66,6 (67) 35,00 PowerBook G4 800x600 60 37,88 PowerBook G4 1024x768 60 48,36 PowerBook G4 1152x870 75 68,68 PowerBook G4 1280x960 75 75,20

iMac DV (G3) 1024x768 75 60,30

Page 49

2 VGA (analoginen) - Laajennettu laaja ajastus

Tilat Resoluutio Pystytaajuus [Hz] Vaakataajuus [KHz]

WXGA 1280x768 60 47,78

1280x768 75 60,29 1280x768 85 68,63 1280x720 60 44,80 1280x720 119,858 92,89 1280x800 60 49,60 1366x768 60 47,71

WXGA+ 1440x900 60 55,90

1920x1080-RB 60 66,60

1920x1080-EIA 60 67,50

WSXGA 1680x1050 60 65,30

3 Analoginen VGA - Komponenttisignaali

480i 720x480 59,94 (29,97) 27,00

480p 720x480 59,94 31,47

576i 720x576 50(25) 27,00 576p 720x576 50 31,25 720p 1280x720 60 45,00 720p 1280x720 50 37,50

1080i 1920x1080 60(30) 33,75

1080i 1920x1080 50(25) 33,75 1080p 1920x1080 60 67,50 1080p 1920x1080 50 56,26

Suomi

B. HDMI (digitaalinen) (1) HDMI - PC-signaali (sama kuin DVI)

Tilat Resoluutio Pystytaajuus [Hz] Vaakataajuus [KHz] VGA 640x480 60 31,47

640x480 72 37,86 640x480 75 37,50 640x480 85 43,27 640x480 119,51 61,60

SVGA 800x600 56 35,20

800x600 60 37,88 800x600 72 48,08 800x600 75 46,88 800x600 85 53,67 800x600 119,85 77,20

Page 50

Suomi

XGA 1024x768 60 48,36

1024x768 70 56,48 1024x768 75 60,02 1024x768 119,804 98,80

SXGA 1152x864 75 67,50

1152x864 85 77,10 1280x1024 60 63,98 1280x1024 72 77,90 1280x1024 75 79,98 1280x1024 85 91,15

QuadVGA 1280x960 75 75,00 PowerBook G4 640x480 60 31,50 PowerBook G4 640x480 66,6 (67) 35,00 PowerBook G4 800x600 60 37,88 PowerBook G4 1024x768 60 48,36 PowerBook G4 1152x870 75 68,68 PowerBook G4 1280x960 75 75,20

iMac DV (G3) 1024x768 75 60,30

(2) HDMI - laajennettu laaja ajoitus (sama kuin DVI)

Tilat Resoluutio Pystytaajuus [Hz] Vaakataajuus [KHz]

WXGA 1280x768 60 47,78

1280x768 75 60,29 1280x768 85 68,63 1280x720 60 44,80 1280x720 119,858 92,89 1280x800 60 49,60 1366x768 60 47,71

WXGA+ 1440x900 60 55,90

1920x1080-RB 60 66,60

1920x1080-EIA 60 67,50

WSXGA 1680x1050 60 65,30

(3) HDMI - Videosignaali

480i 720x480 59,94 (29,97) 27,00

480p 720x480 59,94 31,47

576i 720x576 50 (25) 27,00 576p 720x576 50 31,25 720p 1280x720 60 45,00 720p 1280x720 50 37,50 1080i 1920x1080 60 (30) 33,75

Page 51

1080i 1920x1080 50 (25) 33,75 1080p 1920x1080 60 67,50 1080p 1920x1080 50 56,26 1080p 1920x1080 23,97/24 24,00

(4) HDMI - 1.4a 3D-ajastus

Tilat Resoluutio

720p 1280x720 50 75 720p 1280x720 60 90 Pakollinen

1080p 1920x1080 24 54 Pakollinen

720p 1280x720 50 37,5

720p 1280x720 60 45 Pakollinen 1080p 1920x1080 24 27 Pakollinen 1080p 1920x1080 50 56,25 Pakollinen 1080p 1920x1080 60 67,5 Pakollinen 1080i 1920x1080 50(25) 33,75 1080i 1920x1080 60(30) 33,75 Pakollinen 1080p 1920x1080 50 56,25 Pakollinen 1080p 1920x1080 60 67,5 Pakollinen

Grafiikkalähdön

näytön alan rajat

V.-taajuus

[Hz]

Vaakasuora

pyyhkäisynopeus:

Virkistystaajuus: 50-85 Hz, 120 Hz (vain 3D-tila)

Maksimipikselinopeus 165 MHz

H.-taajuus

[KHz]

Formaatit Vaatimus HDMI

1.4a 3D:ssä

Kuvan pak-

kaaminen

Yläosa ja

alaosa

Sivuttainen

(Puoli)

30-100 kHz

Pakollinen

Suomi

Page 52

Säädökset ja turvallisuushuomautukset

FCC-ilmoitus

Tämä laite on testattu, ja sen on havaittu olevan FCC:n B-luokan digitaalilaitteille määrittämien rajoitusten osan 15 vaatimusten mukainen. Nämä raja-arvot on tarkoitettu turvaamaan riittävä häiriösuojaus asutussa ympäristössä. Tämä laite tuottaa ja käyttää radioaaltoja ja saattaa säteillä niitä ympäristöönsä. Jos laitetta ei asenneta tai käytetä ohjeiden mukaan, se voi aiheuttaa häiriöitä radioliikenteelle.

Ei voida kuitenkaan täysin taata, ettei häiriöitä esiinny tietyssä asennuksessa. Jos tämä laite häiritsee radio- tai televisiovastaanottoa, minkä voi todeta sulkemalla laitteen ja käynnistämällä sen uudelleen, tilannetta voi yrittää korjata seuraavilla toimenpiteillä:

• Aseta vastaanottava antenni eri paikkaan tai asentoon.

• Siirrä laite kauemmas vastaanottimesta.

• Kytke laite pistorasiaan, joka kuuluu eri jakopiiriin kuin pistorasia, johon

vastaanotin on kytketty.

• Kysy neuvoa laitteen myyjältä tai kokeneelta radio- tai TV-asentajalta.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla, jotta FCC-säännökset täyttyvät.

Huomautus: Oheislaitteet

Vain varmennetusti luokan B vaatimusten mukaisia oheislaitteita (tulo/ lähtölaitteet, päätteet, tulostimet, jne.) voi liittää tähän laitteeseen. Varmentamattomien oheislaitteiden käyttö johtaa todennäköisesti häiriöihin radio- ja TV-vastaanotossa.

Varoitus

Muutokset tai mukautukset, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä Federal Communications Commissionin käyttäjälle myöntämän oikeuden käyttää tätä laitetta.

Käyttöolosuhteet

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: (1) tämä laite ei aiheuta haitallista häiriötä ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan luettuna häiriö, joka saattaa aiheuttaa epätoivottavaa toimintaa.

Huomautus: Käyttö Kanadassa

Tämä luokan B digitaalinen laite on Kanadan ICES-003-normin mukainen.

Suomi

Page 53

Suomi

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

Vaatimustenmukaisuusvakuutus EU-maissa

Acer ilmoittaa täten, että tämä projektorisarja on 1999/5/EC-direktiivin olennaisten vaatimusten ja muiden asiaankuuluvien lisäysten mukainen.

Venäjän säätelysertifikaation mukainen

Huomautus radiolaitteen käyttäjälle

Huomautus: Alla olevat säätelytiedot koskevat vain malleja, joissa on langaton LAN ja/tai Bluetooth.

Yleistä

Tämä tuote on radiotaajuus- ja turvallisuusstandardien mukainen kaikissa maissa tai kaikilla alueilla, joissa se on hyväksytty langattomaan käyttöön. Riippuen tuotteen määrityksistä, tuote voi sisältää tai olla sisältämättä langattomia radiolaitteita (kuten langattoman LAN- ja/tai Bluetoothmoduulin).

Kanada — Alhaisen virrankäytön lisenssistä vapaa radio kommunikaatiolaitteet (RSS-210)

a Yleistietoja

Käyttö on kahden seuraavan ehdon alainen:

1. Tämä laite ei aiheuta haitallista häiriötä ja

2. Tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan luettuna häiriö, joka saattaa aiheuttaa epätoivottavaa toimintaa.

b Käyttö 2,4 GHz taajuudella

Jotta estetään lisensoidun palvelun radiohäirintä, tämä laite on tarkoitettu käytettäväksi sisätiloissa, ja ulkoasennukset vaativat lisensoinnin.

Luettelo soveltavista maista

Tätä laitetta on käytettävä tarkoin sen maan säädösten ja rajoitusten mukaisesti, jossa laitetta käytetään. Saat lisätietoja ottamalla yhteyttä paikalliseen toimistoon maassa, jossa käytät laitetta. Katso viimeisin maaluettelo osoitteesta http://ec.europa.eu/enterprise/rtte/ implem.htm.

Page 54

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih

Acer Incorporated

Taipei Hsien 221, Taiwan

Declaration of Conformity

We,

Acer Incorporated

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan Contact Person: Mr. Easy Lai, e-mail:[email protected]

And,

Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) Italy Tel: +39-02-939-921, Fax: +39-02 9399-2913, www.acer.it

Hereby declare that:

Product: Projector Trade Name: Acer Model Number: Machine Type: H5360BD series

Is compliant with the essential requirements and other relevant provisions of the following EC directives, and that all the necessary steps have been taken and are in force to assure that production units of the same product will continue comply with the requirements.

EMC Directive 2004/108/EC as attested by conformity with the following harmonized standards:

-. EN55022, AS/NZS CISPR22, Class B

-. EN55024

-. EN61000-3-2 Class A

-. EN61000-3-3

Low Voltage Directive 2006/95/EC as attested by conformity with the following harmonized standard:

-. EN60950-1

RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances in Electrical and Electronic Equipment

-. The maximum concentration values of the restricted substances by weight in homogenous material are:

Lead 0.1% Polybrominated Biphenyls (PBB’s) 0.1% Mercury 0.1% Polybrominated Diphenyl Ethers (PBDE’s) 0.1% Hexavalent Chromium 0.1% Cadmium 0.01%

Directive 2009/125/EC with regard to establishing a framework for the setting of ecodesign requirements for energy-related product.

H7P0010

Page 55

8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih

The standards listed below are applied to the product if built with WLAN module or wireless keyboard and mouse.

R&TTE Directive 1999/5/EC as attested by conformity with the following harmonized standard:

z Article 3.1(a) Health and Safety

-. EN60950-1

-. EN62311

z Article 3.1(b) EMC

-. EN301 489-1

-. EN301 489-17

z Article 3.2 Spectrum Usages

-. EN300 328

-. EN301 893 (Applicable to 5GHz high performance RLAN).

Acer Incorporated

Taipei Hsien 221, Taiwan

Year to begin affixing CE marking 2010.

_______________________________

Easy Lai /Manager Date

Regulation Center, Acer Inc.

Dec. 26, 2010

Page 56

Acer America Corporation

333 West San Carlos St., San Jose

CA 95110, U. S. A. Tel : 254-298-4000

Fax : 254-298-4147

www.acer.com

Federal Communications Commission

Declaration of Conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

The following local Manufacturer / Importer is responsible for this declaration:

Product:

Model Number: H7P0010

Machine Type: H5360BD series

Name of Responsible Party: Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

Contact Person: Acer Representative

Phone No.: 254-298-4000

Fax No.: 254-298-4147

DLP Projector

San Jose, CA 95110

U. S. A.
