Acer AT4028ML, AT2618MF, AT3218MF, AT2628ML, AT3228ML User Manual [sv]

Download
Acer LCD TV
Innehåll
AT2618MF AT3218MF
AT2628ML AT3228ML AT4028ML
Bruksanvisning
Viktiga säkerhetsföreskrifter --------------------------------------3
Översikt av din LCD-TV ----------------------------------------------5
Front- och sidpaneler Vy av bakpanel Sidvy av AV-etikett
Fjärrkontroll ------------------------------------------------------------- 8
-----------------------------------------------
----------------------------------------------------
-------------------------------------------------
Grundläggande anslutningar ------------------------------------ 10
Se på analog och digital TV -------------------------------------- 10
Förberedelser för väggmontering/ borttagning av foten ----------------------------------------------- 12
Ansluta externa ljud-/videoenheter --------------------------- 13
Ansluta en DVD-spelare, videobandspelare, digitalbox eller annan audio/videoutrustning ----------------------------------------------------------------- 13
Spela multimediafiler från en USB-lagringsenhet -------- 17
Kanalkontroller------------------------------------------------------- 20
OSD-navigering ------------------------------------------------------ 24
OSD-menyer ----------------------------------------------------------- 27
Specialfunktioner ---------------------------------------------------- 34 Felsökning ------------------------------------------------------------- 35 Referenstabell över datorinmatningssignaler ------------- 36 Produktspecifikationer -------------------------------------------- 37
5 6 7
1
2
Svenska
© 2011 Med ensamrätt. Acer LCD TV användarhandbok
Ursprunglig utgåva: 06/2011
Modellnummer: _______________________________ Serienummer: _________________________________ Inköpsdatum: _________________________________ Plats för inköp: ________________________________
HDMI, HDMI-logotypen och High-Definition Multimedia Interface är varumärken eller registrerade varumärken som tillhör HDMI Licensing LLC.
DVB är ett registrerat varumärke som tillhör DVB Project.
3
Svenska
Viktiga säkerhetsföreskrifter
Läs de här föreskrifterna noggrant. Spara dem på ett säkert ställe för framtida användning.
1. Använd endast tillbehör som angivits av tillverkaren.
2. Använd endast med rullbordet, stället, stativet, hållaren eller bordet som angivits av tillverkaren eller sålts med apparaten. När ett rullbord används måste du vara försiktig när du flyttar det och apparaten tillsammans för att undvika att apparaten skadas om rullbordet faller omkull.
3. Koppla från apparaten vid åska eller när den inte ska användas under en lång tidsperiod.
4. Installera inte den här utrustningen i ett trångt utrymme som t.ex. en bokhylla eller liknande möbel.
5.
6. Ta ut batterierna om fjärrkontrollen inte ska användas under en lång tid. Använd
7. Batterier skall inte utsättas för extrem värme från solsken, eld eller andra värmekällor.
8. Följ alla varningar och föreskrifter på produkten.
9. Koppla ur den här produkten från vägguttaget innan rengöring. Använd inte flytande
10. Apparaten får inte utsättas för dropp eller stänk. Inga objekt fyllda med vätska, som
11. Placera inte den här produkten på ett ostadigt-rullbord, ställ eller bord. Produkten kan
12. Fack och öppningar är till för ventilation. För att försäkra pålitlig användning av
13. Produkten bör förses med den typ av ström som anges på etiketten. Om du är osäker på
14. Låt inte någonting vila på nätsladden. Placera inte den här produkten på något ställe där
15. Vid användning av förlängningssladd ska du kontrollera att den ikopplade utrustningens
16. Peta aldrig med föremål genom öppningar i produktens hölje eftersom de kan komma i
17. Försök inte göra service på produkten själv. Om du öppnar eller tar av höljet kan du
18. Om något av följande inträffar drar du ut nätsladden ur eluttaget och låter kvalificerad
VARNING!
För att förhindra spridning av elden, se till att hålla stearinljus eller andra öppna lågor borta från apparaten.
fjärrkontrollen med försiktighet. Tappa inte fjärrkontrollen på golvet. Håll den borta från fukt, direkt solljus och höga temperaturer.
Använda eller urladdade batterier måste kasseras på rätt sätt eller återvinnas i enlighet med alla gällande lagar. Kontakta närmaste myndighet för avfallshantering för mer information.
rengöringsmedel eller sprayrengöring. Använd en fuktad trasa för rengöring.
vaser, får placeras på apparaten.
falla vilket kan innebära allvarlig skada.
produkten och för att skydda den mot överhettning får inte de här öppningarna blockeras eller täckas. Öppningarna bör aldrig blockeras genom att produkten placeras på en säng, soffa, matta eller annan liknande yta. Den här produkten bör aldrig placeras i närheten av eller ovanpå ett element eller värmeväxlare eller inbyggd installation, så tillvida inte lämplig ventilation tillhandahålles.
vilken ström som är tillgänglig ska du rådfråga din återförsäljare eller lokala elbolag.
nätsladden riskerar att bli trampad på.
totala belastning på kabeln inte överstiger det angivna högsta spänningsvärdet för förlängningssladden. Se dessutom till att den sammanlagda strömstyrkan för alla produkter som anslutits till vägguttaget inte överstiger säkringens maximala toleransvärde.
kontakt med strömförande delar eller orsaka kortslutning som kan ge upphov till brand eller elektriska stötar. Spill ingen vätska på produkten.
komma i kontakt med strömförande delar eller utsätta dig för andra risker. Allt underhåll bör skötas av kvalificerad servicepersonal.
personal utföra service:
4
Svenska
a. Om nätsladden eller dess kontakt är skadad eller nött.
UA.TR.002
b. Om vätska kommit in i produkten. c. Om produkten har utsatts för regn eller vatten. d. Om produkten inte fungerar som vanligt trots att du följt anvisningarna för
användning. Justera endast de kontroller som beskrivs i användningsanvisningarna eftersom felaktig justering av andra kontroller kan orsaka skada och ofta kräva omfattande arbete av en kvalificerad tekniker om produkten ska återställas till normalt
skick. e. Om produkten har tappats eller höljet är skadat. f. Om produktens prestanda förändras märkbart tyder det på att den behöver service.
19. Använd bara den rätta nätsladden (medföljer i tillbehörslådan) för produkten. Dra alltid ur nätsladden innan service görs eller utrustningen tas i sär.
20. Överbelasta inte ett elektriskt uttag, kraftledning eller förvaringsbehållare. Övergripande belastning på systemet får inte överskrida 80% av grenens kretsvärde. Om kraftledningar används får inte belastningen överskrida 80% av kraftledningens ingångsvärde.
21. En del produkter är utrustade med en tretråds elektriskt jordande kontakt som har en tredje pin för jord. Den här kontakten passar endast i ett jordat elektriskt uttag. Det här är en säkerhetsfunktion. Var noga med att det elektriska uttaget är jordat ordentligt. Gå inte emot säkerhetssyftet med den jordande kontakten genom att försöka att föra in den i ett icke-jordat uttag. Om du inte kan föra in kontakten i uttaget, kontakta en elektriker för att byta ut det felande uttaget.
22. Använd inte LCD-TV:n på arbetsplatsen för att följa BildscharbV och titta på den på lämpligt avstånd. Du kan överanstränga ögonen om du tittar på en TV med stor skärm på för nära håll.
23. Den här TV:n är enbart utformad för hemunderhållning. Se till att det är tillräckligt långt avstånd mellan dig och TV:n när du tittar på den för att undvika att skada ögonen.
24. Om nätkontakten eller nätsladden används för att koppla bort strömmen, skall kabeln
eller stickproppar vara lättåtkomliga.
Det jordande stiftet har en viktig säkerhetsfunktion. Det är möjligt att få en elektrisk stöt från ett system som inte är ordentligt jordat.
Det jordande stiftet tillhandahåller också bra skydd mot oväntat brus som stör produktens funktionalitet och som produceras av andra, näraliggande elektriska apparater.
Anvisningar om kassering
Släng inte den här elektroniska apparaten i soporna när du ska göra dig av med den. För att minimera föroreningar och säkerställa bästa skydd för den globala miljön ska produkten återvinnas.
För mer information om WEEE är du välkommen att besöka vår hemsida på http://global.acer.com/about/environmental.htm
Соответствует сертификатам, обязательным в РФ (Uppfyller kraven från myndigheterna i Ryssland)
5
Svenska
Översikt av din LCD-TV
1 2 3 4 5 6
7
8
9
10
11
12
Front- och sidpaneler
(AT2618MF/AT3218MF)
1 Vänteläge Slår på/av TV:n.
Välj högre
2
kanalnummer Välj lägre
3
kanalnummer
4 Höj volymen
5 Sänk volymen
När bildskärmsmenyn är på: Erbjuder också samma funktion som uppåt-pilen.
När bildskärmsmenyn är på: Erbjuder också samma funktion som nedåt-pilen.
När bildskärmsmenyn är på: Erbjuder också samma funktion som höger-pilen.
När bildskärmsmenyn är på: Erbjuder också samma funktion som vänster-pilen.
6 Menyknapp Visa/avsluta OSD-menyn.
Knapp för
7
nätadapter
Front- och sidpaneler
8 Kanal upp/ner
Knapp för volym
9
upp/ner
10 Menyknapp Visa/avsluta OSD-menyn.
11 Ingång
12 Vänteläge Slår på/av TV:n.
Slår på/av strömmen.
(AT2628ML/AT3228ML/AT4028ML)
När bildskärmsmenyn är på: Erbjuder också samma funktion som Upp/Ner-pilen.
När bildskärmsmenyn är på: Erbjuder också samma funktion som Höger/Vänster-pilen.
När bildskärmsmenyn är på: Erbjuder också samma funktion som OK-knappen.
6
Svenska
SCART COMPONENT PC IN
SPDIF
OUT
HDMI2
ANT/RF
Y
P
B
PR
L
R
D-SUB AUDIO
1 2 3 64 5 7
8 9 10 11 12
COMPONENT
Y
P
R
R L
PC AUDIO
IN
SCART ANT/RF D-SUB
PB
(AT2618MF/AT3218MF/AT2628ML)
Vy av bakpanel
1 AV (SCART) 5 PC Ljud V/H 2 COMPONENT-in + Ljud in V/H 6 HDMI 2-port
3 VGA-in 7 Antenn/Kabel-in
4 SPDIF ut
Vy av bakpanel
(AT3228ML/AT4028ML)
8 COMPONENT-in + Ljud in V/H 11 Antenn/Kabel-in 9 PC Ljud V/H 12 VGA-in
10 AV (SCART)
7
Svenska
Sidvy av AV-etikett
1
2 3 4
SPDIF
HDMI1USB HDMI2 COMMON INTERFACEHDMI3 OUT
5 6
7
8
9
10
11
(AT2618MF/AT3218MF/AT2628ML)
1 Gemensamt gränssnitt 3 USB-port 2 HDMI1-port 4 Hörlur
Sidvy av AV-etikett
(AT3228ML/AT4028ML)
5 SPDIF ut 9 HDMI2-port 6 Hörlur 10 HDMI3-port 7 Gemensamt gränssnitt 11 USB-port
8 HDMI1-port
8
Svenska
Fjärrkontroll
OK
DISPLAY GUIDE
WIDESOURCE
MENU
MUTE
TELETEXT
SUBTITLE
BACK
CANCEL
FAV
MPX
1
8
4
10
7
2
3
11
9
5 6
12
13
14
15
16
17
VOL CH
Allmänna knappar
1 STRÖM
2 DISPLAY
3 GUIDE
4 SOURCE (KÄLLA)
5 WIDE
Tryck för att slå på/av din TV.
Tryck för att visa kanalinformation (beror på inmatnings-/källtyp).

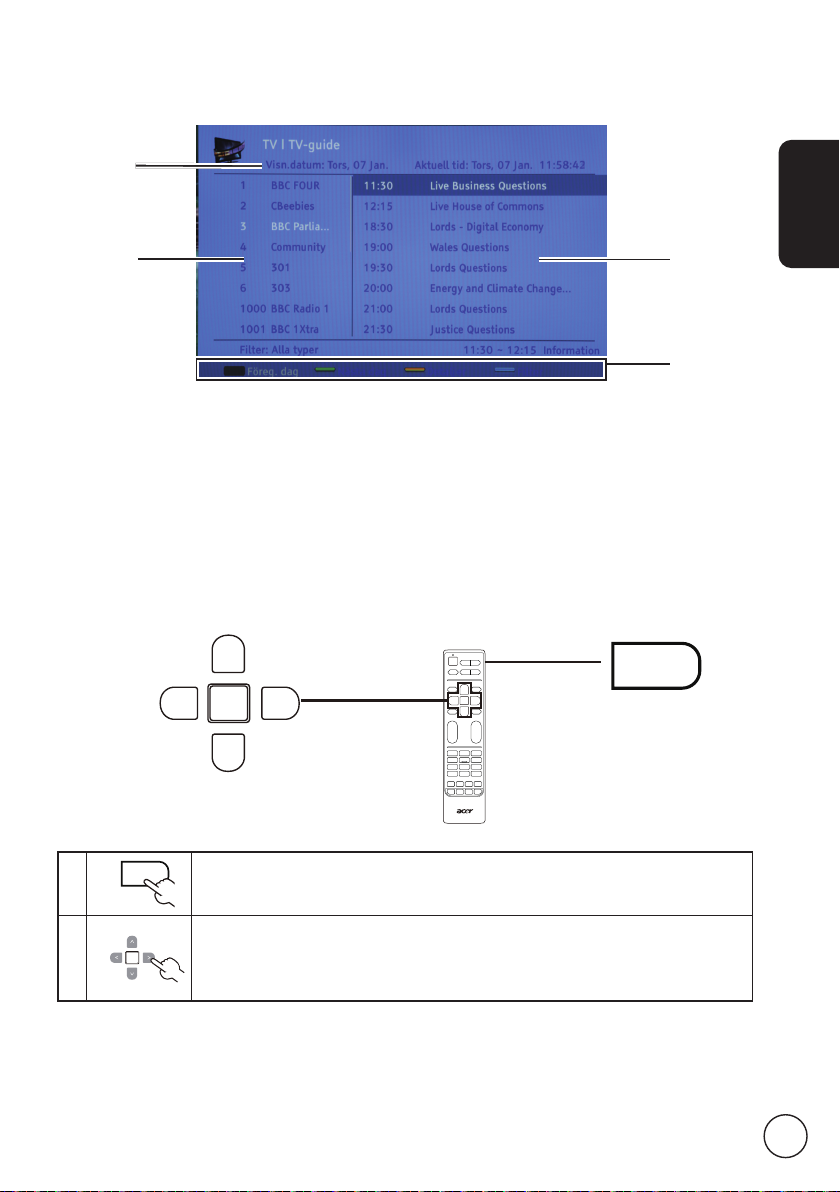

Tryck för att starta EPG-läget (Electronic Programme Guide) (endast läget Digital-TV). Se sidan 22.
Tryck för att visa menyn Source (Källa).
Tryck för att växla skaleringsläge mellan Cinerama, 14:9 Zoom, 16:9 Zoom, 16:9 Zoom up, Wide Zoom, Zoom 2, 16:9 format och 4:3 formatlägen.
6 MPX
Tryck för att välja en ljudtyp som är tillgänglig för det valda analoga TV­programmet; för att välja ett ljudspråk tillgängligt för det valda digitala TV­programmet.
7 MENU
Tryck för att öppna menyn. Tryck för att gå tillbaka till föregående meny.
8 BACK/CANCEL
Tryck för att stänga menyn. Tryck för att avsluta vissa åtgärder. Tryck för att gå tillbaka till föregående visad kanal.
9 Riktningsknappar
Vid menyanvändning, tryck på riktningsknapparna uppåt/nedåt för att välja ett visst alternativ och tryck på vänster och höger riktningsknapp för att justera.
10 OK/ENTER/CH LIST (KANALLISTA)
ENTER: Tryck för att bekräfta ett val. KANALLISTA: Tryck för att starta
kanallistan. Se sidan 20.
11 MUTE
Tryck för att slå på och slå av ljudet.
12 FAV
Tryck för att visa favoritkanallistan.
13 VOL (+/-)
Tryck på den här knappen för att öka eller minska volymen.
14 CH (upp/ner)
Tryck på den här knappen för att välja TV-kanal och annan källinmatning.
15 Sifferknappar
16 TELETEXT
Tryck för att byta från TV/AV till text-TV­läget. Tryck igen för att placera text-TV-sidan ovanpå TV-bilden.
17 SUBTITLE
Tryck för att välja ett undertextspråk som är tillgängligt för det valda digitala TV­programmet.
9
Svenska
Text-TV och multimedia
INDEX SIZE HOLD REVEAL
3
5
4
2
1
Text-TV
1 Färgknappar (R/G/Y/B)
Hanterar motsvarande knapp på text-TV­sidan.
2 INDEX
Ingen funktion.
3 SIZE
Tryck en gång för att zooma text-TV­sidan 2X och visa överdelen. Tryck två gånger för att visa nederdelen av 2X text-TV-sida. Tryck igen för att återuppta.
4 HOLD
Tryck på den här knappen för att pausa aktuell text-TV-sida.
5 REVEAL
Tryck för att visa dold text-TV­information.
Multimedia
2 Föregående spår
Tryck här för att gå till början av ett spår eller föregående spår.
3 Stopp
Tryck här för att stoppa uppspelningen.
4 Spela upp/Pausa
Tryck här för att spela upp det markerade spåret eller pausa ett spår som redan spelas upp.
5 Nästa spår
Tryck här för att hoppa till nästa spår om du har valt fler än ett spår.
Du kan använda vänster och höger
*
riktningsknapp för att spola framåt respektive bakåt i spåret. Tryck på knappen igen för att spela fram snabbare i spåret. Tryck på knappen Spela upp/Pausa för att återuppta uppspelningen.
Vänster och höger riktningsknapp
fungerar också som bakåtspolning och framåtspolningstangenter vid visning av multimediefiler.
10
Svenska
Grundläggande anslutningar
Tuner
Ansluta strömsladden
1 Anslut strömsladden till strömlingången på baksidan av utrustningen.
2 Anslut kontakten i ett vägguttag enligt bilden.
Ställa in fjärrkontrollen
1 Öppna luckan längst ned på fjärrkontrollen.
2 Sätt i två AA-batterier (medföljer) med + och – på batterierna i riktning enligt symbolerna
i batterifacket.
Se på analog och digital TV
Ansluta en antenn/kabel
Anslut antennkabeln till passande antennuttag på baksidan av TV:n enligt bild nedan.
11
Svenska
Börja titta på din TV
1
2
4
1
3
1
Ström
Tryck på strömknappen på fjärrkontrollen eller TV-apparaten.
2
Installationsguide
Första gången du slår på TV-apparaten blir du ombedd att välja ett språk och utföra en kanalsökning.
Tryck på OK-knappen för att påbörja installationsprocessen. Steg 1. Välj ditt installationsspråk.
Steg 2. Välj korrekt land för signalmottagning. Steg 3. Välj korrekt tuner läge. Steg 4. Kontrollera att dina koaxialkablar är korrekt anslutna innan du fortsätter. Steg 5. Skanna efter digitala kanaler och analoga kanaler. Steg 6. Välj läget Hem. Steg 7. Installationen är nu komplett. Du är klar att börja titta på din TV.
3
Byta kanaler
a. Tryck 0 - 9 på fjärrkontrollen för att välja en kanal. Kanalen byts efter 2 sekunder.
b. Trycka på kanal ( CH ) upp / nerknappar på fjärrkontrollen byter också kanal.
4
Justera volymen
Justera volymen med knappen ( VOL ) upp/ned på fjärrkontrollen.
Du kan också justera de här inställningarna med hjälp av kontrollpanelen på sidan. Vänligen se "Vy och frontpanel" på sidan 5 för detaljer.
Tryck på OK för att välja kanalen direkt.
Installationsprocessen kan variera beroende på lokala sändningsskillnader.
12
Svenska
Förberedelser för väggmontering/
1
2
2
1
3
borttagning av foten
1) Ta bort foten.
2) Skruva ur skruvarna inuti stället.
Varning: Var försiktig vid isärtagning av foten, annars kan plastdelarna och/eller TV:ns chassi skadas.
AT2618MF/AT3218MF
AT2628ML/AT3228ML/AT4028ML
3) Sätt ihop väggmonteringsenheten enligt dess medföljande anvisningar.
13
Svenska
Ansluta externa ljud-/videoenheter
for AT2628ML/AT2618MF/AT3218MF
SCART COMPONENT PC IN
SPDIF OUT
HDMI2
ANT/RF
Y
P
B
PR
L
R
D-SUB AUDIO
RBG
RBG R
W
R
W
COMPONENT
AV AUDIO
D-Sub
D-Sub
VGA
PC-Audio in
PC
HDMI
or
DVD VCR STB
or
SCART
for AT3228ML/AT4028ML
or
DVD VCR STB
or
D-Sub
D-Sub
VGA
PC-Audio in
PC
HDMI
COMPONENT
Y
P
R R L
PC AUDIO
IN
SCART ANT/RF D-SUB
SPDIF
HDMI1USB
HDMI2 COMMON INTERFACEHDMI3
OUT
R B G
RBG
W
R
W
COMPONENT
AV AUDIO
SCART
PB
R
R
YRW
B
G
Ansluta en DVD-spelare, videobandspelare,
digitalbox eller annan audio/videoutrustning
Anslut din DVD-spelare, videobandspelare eller audio/videoutrustning genom att använda ingångsportarna som finns på baksidan av din LCD-TV enligt bild nedan.
Källa-in
Gul Röd Vit BlåGrön
* Acer rekommenderar följande prioritetsordning för anslutningstyper:
HDMI -> KOMPONENT -> AV (SCART).
14
Svenska
TV-ut
for AT3228ML/AT4028ML
HDMI
COMPONENT
YP
R
R L
PC AUDIO
IN
SCART ANT/RF D-SUB
SPDIF
HDMI1USB
HDMI2 COMMON INTERFACEHDMI3
OUT
R B G
RBG
W
R
W
COMPONENT
AV AUDIO
for AT2628ML/AT2618MF/AT3218MF
SCART COMPONENT PC IN
SPDIF OUT
HDMI2
ANT/RF
Y
P
B
PR
L
R
D-SUB AUDIO
RBG
RBG R
W
R
W
COMPONENT
AV
AUDIO
HDMI
PB
R
SPDIF
for AT3228ML/AT4028ML
COMPONENT
Y
P
R R L
PC AUDIO
IN
SCART ANT/RF D-SUB
SPDIF
HDMI1USB
HDMI2 COMMON INTERFACEHDMI3
OUT
SCART
PB
AV
Recorder
EARPHONE
for AT2628ML/AT2618MF/AT3218MF
SCART COMPONENT PC IN
SPDIF
OUT
HDMI2
ANT/RF
Y
P
B
PR
L
R
D-SUB AUDIO
EARPHONE
SCART
SPDIF
AV
Recorder
Ansluta en kamera, videokamera eller spelkonsol
Anslut kameran eller videokameran till video-/ljudportarna på TV:n enligt bilden nedan.
15
Svenska
Ansluta en stationär eller bärbar dator
D-Sub
D-Sub
for AT3228ML/AT4028ML for AT2628ML/AT2618MF/
AT3218MF
D-Sub
D-Sub
För att visa datorns utgående på TV:n ansluter du din dator eller bärbara dator till TV:n enligt bilden nedan.
För VGA-anslutningar rekommenderar Acer att du ställer in datorns externa bildskärm på 1920 x 1080 pixlar med 60 Hz uppdateringsfrekvens för AT3218MF/ AT3228ML/AT4028ML och 1366 x 768 pixlar med 60 Hz uppdateringsfrekvens för AT2618MF/AT2628ML.
Ansluta en USB-lagringsenhet
Om du vill visa multimediainnehåll på TV:n ansluter du USB-enheten till TV:n som på bilden nedan.
16
Svenska
Välja ingående källa
SOURCE
När du har anslutit din antenn eller externa utrustning till TV:n måste du välja korrekt ingående källa.
Tryck på knappen SOURCE på fjärrkontrollen för att visa menyn Source (Källa). Använd upp och ner piltangenterna för att navigera i listan och tryck OK för att bekräfta den information du vill titta på: TV/CMP/AV/VGA/HDMI1/HDMI2/HDMI3 (HDMI3 endast för AT3228ML/ AT4028ML).
17
Svenska
Spela multimediafiler från en USB-lagringsenhet
Ansluta en USB-lagringsenhet
Anslut USB-lagringsenheten till USB-porten på din TV, TV:n öppnar mediacenter menyn direkt.
Filformat som stöds:
Bild JPG, JPEG
Musik MP3, AC 3, LPCM, ADPCM, AAC, MPEG
Video AVI, MPEG1, MPEG2, H.264 BP/MP/HP, MPEG4 SP/ASP
Obs: Obs: Vissa USB-minnen och USB-produkter som digitala kameror eller mobiltelefoner är inte helt kompatibla med USB 2.0-standarden så de fungerar
kanske inte med TV-multimediaspelaren. Observera att alla USB-enheter är kompatibla med multimediaspelaren.
Navigera i multimediaskärmen
Multimediaskärmen har tre huvudområden:
a
b
c
a. Mediaindikator
Den översta delen av skärmen visar vilken typ av media som visas: Foto, Musik eller Video.
b. Navigationsmeny
Mitt på skärmen visas USB-enhetens innehåll. Använd riktningsknapparna och tryck på OK för att öppna en fil eller mapp. Viss information för den markerade filen visas till vänster. Tryck på MENU knappen för att visa alternativ: Sortera, Redigera och Parser.
Sortera: Sortera filer eller mappar.
Redigera: Inkluderat i Kopiera, Klistra och Ta bort alternativen.
Parser: Väljer Rekursiv för att visa alla filer för vald medietyp.
Obs: Enbart filer inom den mediatyp du har valt visas.
18
Svenska
Tryck på BACK för att återgå till mappen som innehåller den mapp som visas.
c. Filalternativfält
Längst ned på skärmen visas tilläggsalternativ för den fil som visas, t.ex. volymnivå eller funktioner för de knapparna på fjärrkontrollen.
Obs: När du spelar en fil, försvinner det översta fältet. Vid uppspelning av en film eller visning av foton försvinner det nedre fältet efter en kort fördröjning. Tryck MENU för att visa.
Visa foto
Välj ett foto och tryck på OK för att öppna det. Fotofiler visas som ett bildspel. Tryck på OK eller Spela upp/Pausa om du vill pausa visningen av ett visst foto.
Tryck på MENU knappen för att visa informationen längst ner.
Tryck på MENU knappen igen för att visa alternativlistan och använd upp/ner för att välja ett alternativ och vänster/höger för att justera.
För att rotera en bild, tryck på OK för att pausa på bilden och tryck sedan på MENU för att visa alternativlistan. Välj Rotera och tryck sedan på OK upprepat för att rotera medsols.
Tryck på BACK eller återgå till mappnavigeringslistan.
Lyssna på musik
Välj en musikfil och tryck på OK för att öppna den. Tryck på OK eller Spela upp/Pausa för att pausa ett spår.
Tryck på Föregående (‘Index’) / Nästa (‘Visa’) om du vill hoppa till föregående spår eller fortsätta till nästa spår i mappen.
19
Svenska
Tryck på MENU knappen för att visa alternativlistan och använd upp/ner för att välja ett alternativ och vänster/höger för att justera. Menyn innehåller Endast ljud alternativ. Välj och tryck OK, du kan lyssna på musik med skärmen avstängd. Tryck på en knapp för att avsluta läget endast ljud.
Håll in vänster och höger riktningsknapp för att spola framåt eller bakåt in i ett spår.
Tryck på BACK för att återgå till mappnavigeringslistan och förhandsgranskningsskärmen.
Titta på video
Välj en filmfil och tryck på OK för att öppna den. Tryck på OK eller Spela upp/Pausa för att pausa en film.
Tryck på MENU knappen för att visa informationen längst ner.
Tryck på MENU knappen igen för att visa alternativlistan och använd upp/ner för att välja ett alternativ och vänster/höger för att justera.
Du kan använda vänster och höger riktningsknapp för att spola framåt respektive bakåt i filmen. Tryck på knappen igen för att spela fram snabbare i spåret.
Tryck på BACK för att återgå till mappnavigeringslistan och förhandsgranskningsskärmen.
Stänga multimedialagringsskärmen
Tryck upprepat på BACK för att lämna USB-lagring.
Varning! Koppla inte bort USB-masslagringsenheten medan en mediafil spelas upp. Stoppa uppspelningen och byt till en annan källa innan du kopplar bort enheten från USB-porten.
20
Svenska
Kanalkontroller
TELETEXT SUBTITLE
OK
OK
TELETEXT SUBTITLE
OK
OK
TELETEXT SUBTITLE
OK
Channel list - All
Select list
11
Service 11
12 Service 12
13 Service 13
14 Service 14
15 Service 15
16 Service 16
D
D
D
D
D
D
Exit
Tuner mode
Kanallista
Med Kanallista kan du snabbt hitta TV-kanalen du söker efter.
Öppna kanallistsfunktionen:
1
2
3
Tryck på OK knappen på fjärrkontrollen. Menyn med kanallistan öppnas
Aktuell kanal markeras.
Använd upp/ner riktningsknapparna för att navigera i listan och välja kanalen du vill titta på.
Använd den röda knappen för växla till tuner-läge menyn och tryck upp/ner för att växla mellan Antenn och Kabel.
Använd den gula knappen för att växla till menyn med kanallistan och tryck upp/ner för att växla mellan Alla, TV, Radio och Gratis kanallistor.
Använd den blå knappen för att stänga listan.
21
Svenska
Favoritlista
FAV
FAV
FAV
FAV
BACK
FAV
Favorite List
11
Service 11
18 Service 18
D
D
FAV
OR
Select
Med favoritlistan kan du spara dina favorit-TV-kanaler och hoppa mellan dem med ett knapptryck.
Visa favoritkanalerna
Om du trycker på FAV-knappen på fjärrkontrollen så visas en lista över över favorit-TV-kanaler på TV:n. Använd riktningsknapparna uppåt eller nedåt för att välja en kanal och tryck sedan på OK.
Följ anvisningarna på den här sidan för att ställa in en favoritkanal.
Lagra favoritkanaler
1
2
3
Tryck på FAV knappen på fjärrkontrollen. Då öppnas listan över favoritkanaler.
Favoritlistan visas. Tryck på OK för att välja, ta bort eller lägga till en favoritkanal.
Tryck antingen på BACK knappen eller FAV knappen på fjärrkontrollen för att avsluta.
22
Svenska
Magazine culturel
20:03
20:00-20:10
Le journal de la culture
20:00-20:10
576i SD
ARTE
1/2 French MPEG Stereo
STTL
GUIDE
d e
a
b
5
five
Air
c
Programinformation
Tryck på knappen DISPLAY om du vill se information om det aktuella programmet (om tillgänglig), tryck två gånger för att se den lägre delen information och tryck en tredje gång för att visa kanalnummer och tid.
a b
c
d e
a. Programmets namn
b. Programtablå
c. Programsammanfattning
d. Undertexter
Om ‘STTL’ visas tryck på SUBTITLE knappen för att visa en tillgänglig undertexter.
e. Ljudspråk
Elektronisk programguide
Den elektroniska programguiden (EPG) är en skärmbaserad tjänst tillgänglig för digital- och kabel-TV som innehåller information om schemalagda program på alla kanaler efter tid, rubrik och kanal.
23
Svenska
Guideskärmen
OK
GUIDE
GUIDE
OK
GUIDE
GUIDE
OK
GUIDE
Det finns fyra huvudområden på EPG-skärmen:
a
b
c
d
Den översta delen av skärmen visar aktuellt datum och tid.
Delen till vänster visar alla digitalkanalernas namn.
Avsnittet till höger visar information om program för vald kanal: start- och sluttider, åldersgradering och en sammanfattning.
Använd riktningsknapparna uppåt och nedåt för att växla till föregående eller nästa kanal.
Navigera i EPG (för digital-TV-läge)
1
2
Tryck på GUIDE-knappen på fjärrkontrollen.
Använd riktningsknapparna för att navigera i EPG-menyn och tryck på OK för att välja det markerade alternativet.
24
Svenska
OSD-navigering
OK
MENU
Picture Sound PAP Options
USB Timer Lock Setup
MENU
MENU
MENU
Många av de avancerade inställningarna och justeringarna är tillgängliga genom att använda OSD-menyerna (skärmmenyerna), som visas i exemplet med skärmdumpen nedan.
Grundläggande åtgärder som behövs för att navigera i dessa menyer (Bild, Ljud, PAP, Alternativ, USB, Tidrelä, Lås och Inställning) beskrivs i det här avsnittet.
Flytta runt i OSD med fjärrkontrollen
Du kan även använda menyerna med kontrollerna på högerpanelen. Vänligen se "Vy och frontpanel" på sidan 5 för detaljer.
Det finns åtta skärmmenyer. Dessa är: Bild, Ljud, PAP, Alternativ, USB, Tidrelä, Lås och Inställning. Flytta runt i menyerna på följande vis.
1
2
3
Tryck på MENY-knappen på fjärrkontrollen eller MENY-knappen på kontrollpanelen.
Välj önskad meny med hjälp av upp- och ner och höger/vänster riktningsknappar för att växla mellan de åtta menyerna.
Tryck påOK för att öppna en meny.
Tryck på MENY för att återvända till huvudmenyerna.
Använd riktningsknapparna för att interagera med menyn. Upp / nedriktningarna kommer att bläddra genom menyalternativen, medan vänster/höger justerar de olika inställningarna (t ex, i Bildmenyn, inställningar som Ljusstyrka, Kontrast, etc.). För vissa alternativ med undermeny tryck på OK eller höger för att öppna. Tryck på BACK för att avsluta.
25
Svenska
Justera OSD-inställningarna
OSD kan användas för att justera inställningarna på din LCD-TV.
Tryck på MENY-knappen för att öppna OSD:n. Du kan med hjälp av OSD justera bildkvalitet, ljudinställningar, kanalinställningar och allmänna inställningar. För avancerade inställningar, vänligen se följande sida:
Justera bildkvaliteten
1 Tryck på MENU knappen för att ta fram OSD:n.
2 Välj med hjälp av riktningsknapparna Bild från OSD:n.
Flytta sedan till bildelementet som du vill justera.
3 Använd vänster och höger knapp för att justera
skjutreglagen eller välj något av de förinställda bildlägena. Tryck på MENU för att spara och avsluta.
4 Menyn Bild kan användas för att justera aktuell Bildläge,
Ljusstyrka, Kontrast, Mättnad, Skärpa, ECO dynamisk bakgrundsbel. och andra bildrelaterade kvaliteter.
Justera ljudinställningar
1 Tryck på MENU-knappen för att ta fram OSD:n. 2 Välj med hjälp av riktningsknapparna Ljud från OSD:n.
Flytta sedan till funktionen som du vill justera.
3 Använd vänster och höger knapp för att justera
skjutreglagen eller välj något av de förinställda ljudlägena. Tryck på MENU för att spara och avsluta.
4 Menyn Ljud kan också användas för att justera aktuellt
Förinställning ljud, Balans, Stereo bred, Ljudfördröjning och andra viktiga ljudrelaterade inställningar.
Justera PAP-inställningar
1 Tryck på MENU-knappen för att ta fram OSD:n. 2 Välj med hjälp av riktningsknapparna PAP från OSD:n. 3 Använd vänster/höger riktningsknappar för att sätta på
PAP-funktion.
4 När PAP är på kan du justera TV-position: Vänster eller
Höger.
26
Svenska
Justera alternativinställningar
1 Tryck på MENU-knappen för att ta fram OSD:n. 2 Välj med hjälp av riktningsknapparna Alternativ från
OSD:n. Flytta sedan till funktionen som du vill justera.
3 Menyn Alternativ kan användas för att justera skärmen
Undertexter, Kodning språk sidor, Språk digital text-TV och andra viktiga inställningar.
Justerar timerinställningar
1 Tryck på MENU-knappen för att ta fram OSD:n. 2 Välj med hjälp av riktningsknapparna Tidrelä från OSD:n.
Flytta sedan till funktionen som du vill justera.
3 Menyn Tidrelä kan användas för att välja Tidszon, Klocka
och Avstängningstimer.
Justera låsinställningar
1 Tryck på MENU-knappen för att ta fram OSD:n. 2 Välj med hjälp av riktningsknapparna Lås från OSD:n. Flytta
sedan till funktionen som du vill justera.
3 Menyn Lås kan användas för att justera Låst kanal,
Åldersgräns, Inmatningslås, Inmatningslås och andra viktiga inställningar.
Justera installationsinställningar
1 Tryck på MENU-knappen för att ta fram OSD:n. 2 Välj med hjälp av riktningsknapparna Inställning från
OSD:n. Flytta sedan till funktionen som du vill justera.
3 Menyn Inställning kan användas för att justera Språk, Land,
Mottagarläge, Kanaler och andra viktiga inställningar.
Alternativen i skärmmenyn kan variera beroende på TV-signalkälla och modell. Vissa digitala alternativ är inte tillgängliga med en analog signal och vice versa.
27
Svenska
OSD-menyer
Bildinställningar
Öppna Bildmenyn enligt beskrivningen i avsnittet OSD-navigering. I den här menyn finns följande inställningar:
Bildläge
Denna TV har förinställda tittlägen som är utformade att ge dig den bästa bildkvaliteten när du tittar på en viss sorts program. De erbjuder förinställda värden för ljusstyrka, kontrast, färgnyans och skärpa. Det finns fördefinierade ljud- och videoinställningar för bästa upplevelse av följande visningslägen: ECO, Livlig, Studio, Personlig, Film.
Läge Information
ECO
Livlig
Studio
Personligt I läget Personligt kan du spara dina favoritvideoinställningar.
Film
I ECO-läget kan du titta på dina favoritkanaler samtidigt som du minskar effektbehoven.
I läget Livlig kan du titta på dina favoritkanaler med skarpa, lysande bilder via adaptiva ljusstyrke- och kontrastjusteringar.
I Studioläget kan du titta på dina favoritkanaler med mörka, lysande bilder via adaptiva ljusstyrke- och kontrastjusteringar.
För att bekvämt njuta av film hemma visar Filmläget dimmiga scener med klara detaljer, kompenserar för färg och presenterar smidigt rörliga bilder. Det här uppnås genom optimal Gammakorrigering plus mättnads-, ljusstyrke- och kontrastjusteringar.
Ljusstyrka
Ändra bildens ljusstyrka.
Kontrast
Ändra bildens kontrast.
Mättnad
Ändra bildens färgdjup.
Skärpa
Ändra bildens skärpa.
ECO-dynamisk bakgrundsbel.
Denna inställning justerar energisparläget. Du kan ställa in det på Auto, Hög, Medel eller Låg beroende på dina önskemål.
28
Svenska
Färgtemperatur
Den här inställningen justerar bildens färgtemperatur. Du kan ställa in det på Normal, Varm, Kallberoende på dina önskemål.
Skärmläge
Den här inställningen justerar bildens skärmläge. Du kan ställa in den på Cinerama, 14:9 Zoom, 16:9 Zoom, 16:9 Zoom up, Wide Zoom, Zoom 2, 16:9 format och 4:3 format lägen beroende på dina önskemål.
Autoformat
Slå på eller av autoformatfunktion.
Avancerad video
Denna inställning justerar videokvaliteten.
Ljudinställningar
Öppna Ljudmenyn enligt beskrivningen i avsnittet OSD-navigering. I den här menyn finns följande inställningar:
Förinställning ljud
Denna TV har förinställda ljudlägen som är utformade att ge dig den bästa ljudkvaliteten när du lyssnar på en viss sorts program. De erbjuder förinställda värden för diskant och bas. Det finns fördefinierade ljud- och videoinställningar för bästa upplevelse av följande scenarier: Rock, Pop, Live, Dance, Techno, Classic, Soft, Personligt. Till exempel, Lugn-läget betonar till exempel symfoniska harmonier och tenorljudsomfånget.
Balans
Ändra balansen mellan vänster och höger högtalare.
Ljudfördröjning
Spela tillbaka det efter en tid för att skapa ljudet av upprepning.
Stereo bred
Slå på bred stereo för att lägga till virtuellt surroundljud.
Automatisk volymkontroll
Du kan ange det för att kontrollera programvolymen.
Ljudkanal
Välj en ljudtyp tillgänglig för det valda analoga programmet.
Ljudspråk
Välj ett ljudspråk tillgängligt för det valda digtala programmet.
Typ
Välj för att aktivera alternativet Synnedsättning.
29
Svenska
Synskadad
Ange total volym och om läget Synnedsättning använder högtalare, hörlurar eller båda.
PAP-funktion
Öppna PAP enligt beskrivningen i avsnittet OSD-navigering. I den här menyn finns följande inställningar:
PAP
Slå på eller av PAP-funktionen. När PAP-funktionen är på kan du visa bilder från olika källingångar sida-vid-sida. Observera att ett fönster är för analoga eller digitala TV-ingångar, de övriga är för VGA, HDMI eller CMP ingångar.
Obs: denna PAP-funktion är inte tillgänglig för AV-ingångar.
TV-position
Välj TV-ingångsfönster, vänster eller höger.
Du kan växla fokusfönster genom att trycka på vänster/höger riktningsknappar. När fokus i TV-ingångsfönstret, fungerar sifferknapparna och CH+/- knapparna i TV-ingångsfönstret. När fokus är i det andra fönstret kan CH+/-knapparna ändra tillgängliga förlängningskällor.
Alternativinställningar
Öppna Alternativmenyn enligt beskrivningen i avsnittet OSD-navigering. I den här menyn finns följande inställningar:
Undertexter
Använd de här inställningarna för att justera textning.
Textning
Slå på eller av textning.
Digitalt textningsspråk
Välj ett språk som ditt föredragna textningsspråk.
Digitalt andra textningsspråk
Välj ett språk som ditt andrahands textningsspråk.
Textningstyp
Du kan välja mellan normal textning eller textning för personer med nedsatt hörsel när sådana finns tillgängliga.
Kodning språk sidor
Välj vilken typ av språk som används för text-TV-sidor.
30
Svenska
Språk digital text-TV
Välj förstahandsspråket som ska användas för sidor med digital text-TV.
SPDIF-typ
Välj en lämplig ljudtyp för det aktuella programmet att mata ljudet till den ljudenhet som är ansluten via SPDIF-utgång. Alternativen du kan välja beror på vilket program du tittar på. Om programmet matar ut ljudet i Dolby D-format kan du välja Dolby D eller PCM. Om programmet inte matar ut ljud i Dolby D-format, kan du endast välja PCM eller ingen
ljuduteffekt. Du kan välja Av eller stänga av ljuduteffekten.
SPDIF-fördröjning
Om PCM är vald för SPDIF-typ, kan du i det här alternativet justera fördröjningstiden för att synkronisera ljudet med bilden.
Clear. fi link
Sök efter CEC (Consumer Electronics Control) enheter anslutna till HDMI-portar på din TV. Med CEC kan du styra flera enheter med en enda fjärrkontroll.
Nätverkuppdatering
Slå på eller av funktionen nätverkuppdatering.
Gemensamt gränssnitt
Visar information om kort som har installerats i gränssnittsfacket. Stäng av TV:n innan du sätter in ett kort. Var noga med att sätta in kortet försiktigt och tryck in det så långt det går. Felaktig isättning kan skada både kortet och din TV.
Plats
Välj plats: Hem eller Shoppa.
Obs: I Home-läge kommer TV:n automatiskt gå in i standby-läge om inga manövrar utförs under mer än fyra timmar.
Programvaruuppdatering
Aktuell version
Visa aktuell programvaruversion.
Produktnamn
Visa modellnumret.
(luftburen nedladdning)
OAD
Om tillgängligt låt installera den senaste programvaruversionen. Tryck på OK för att öppna installationsmenyn. Välj Manuell OAD hämtning och tryck OK för att starta manuell skanning av senaste programvaran. Tryck på OK/BACK för att fortsätta eller avbryta processen.
Välj Automatisk nedladdning och tryck vänster/höger för att välja Ja för att utföra den automatiska nedladdningen eller välja Nej för att avvisa den automatiska nedladdningen.
31
Svenska
Timerinställningar
Öppna Timerrmenyn enligt beskrivningen i avsnittet OSD-navigering. I den här menyn finns följande inställningar:
Tidszon
Välj din tidszon.
Klocka
Autosynkronisering
Sätt på automatiskt synkronisering och TV:n kommer att upptäcka tiden från digitala kanaler.
Datum
Om automatisk synkronisering är av kan du ställa in datum manuellt.
Tid
Om automatisk synkronisering är av kan du ställa in tid manuellt.
Påslagningstimer
Om den är påslagen kommer TV:n att slås på den inställda tiden eller den inställda kanalen eller senaste källan.
Avstängningstimer
Om den är påslagen kommer TV:n att stängas av den inställda tiden.
Viloläge
Ställ in en tid för viloläge elle stäng av viloläge.
Låsinställningar
Öppna Låsmenyn som i avsnittet OSD-navigering. Med Låsmenyn kan du ange ett lösenord och effektivt stoppa någon från att titta på TV utan lösenord. Standardlösenordet är 1234. Om du glömmer din kod använd superlösenordet 0423 för att upphäva befintliga koder.
I den här menyn finns följande inställningar:
Låst kanal
Tryck på OK eller höger för att visa kanallistan. Använd riktningsknapparna uppåt och nedåt för att välja den kanal som ska spärras och tryck sedan på OK för att låsa. Tryck på OK igen för att ta bort spärren för en kanal.
När du visar kanaler och en spärrad kanal väljs, ber TV:n om ett lösenord. Ange lösenordet för att visa kanalen.
Åldersgräns
På de flesta digital-TV-apparater kan du blockera innehåll enligt klassificeringssystem. Åldersgränssystemet som används varierar mellan olika regioner och är bara tillgängligt på digitala kanaler. Analoga kanaler går inte att spärra med det här alternativet.
32
Svenska
Inmatningslås
Tryck på OK för att se listan över inkällor (AV, HDMI, osv.). Använd riktningsknapparna uppåt och nedåt för att välja den ingångskälla som ska spärras och tryck sedan på OK för att låsa. Tryck på OK igen för att ta bort spärren för en inkälla.
Front panellås
Lås eller öppna knapparna på sidopanelen.
Installationslås
Lås eller öppna installationsmenyn.
Maximal volym
Ställ in en maxvolym.
Byt lösenord
Du kan byta standardlösenordet till valfri fyrsiffrig sekvens. Om du använder barnspärren rekommenderar vi att du ändrar lösenordet med jämna mellanrum.
Rensa allt
Återställ alla barnspärrsinställningar till standardvärdena och ta bort alla ändringar.
Installera TV:n
Öppna Intallationsmenyn enligt beskrivningen i avsnittet OSD-navigering. I den här menyn finns följande inställningar:
Språk
Använd de här inställningarna för att justera språk.
Land
Välj ditt land för att söka efter korrekt signaler.
Mottagarläge
Välj ett mottagarläge: Antenn eller Kabel.
Kanaler
Automatisk sökning
Med Automatisk sökning kan du söka efter kanaler. Om du slutförde installationsguiden första gången du slog på TV:n listas alla tillgängliga kanaler. Vänta tills sökningen är färdig, det kan ta flera minuter. Under skanningen, tryck på MENU eller BACK för att avbryta halvvägs med alla sökta kanaler som sparade.
Automatisk uppdatering
Om tunerläget är Antenn, kan du använda Automatisk uppdatering för att skanna efter nya eller raderade kanaler.
33
Svenska
Analog manuell sökning
Du kan manuellt skanna en analog kanal genom att justera inställningarna här.
Digital manuell sökning
Du kan manuellt lägga till en kanal genom att justera inställningarna här.
Rensa kanallista
Du kan manuellt rensa alla kanaler du ställer in här.
Organiserare
Du kan använda dessa inställningar för att hoppa över kanaler, ändra en kanals nummer och namnge eller sortera kanaler.
Inmatningsinställningar
Välj en typ av apparat för varje kontakt med ansluten utrustning.
Kanalkodning
Använd riktningsknapparna uppåt och nedåt för att välja en analog kanal och tryck sedan på
OK för att avkoda.
Diagnos
Visa signalinformation om aktuell digital kanal.
Tidsbyte
Stäng av eller på tidshoppfunktionen.
Nollställ shoppa
Du kan nollställa TV:n till fabriksstandardinställningar. Du måste ange ett korrekt lösenord för att återställa alla inställningar. Efter nollställning visas den ursprungliga installationsmenyn.
34
Svenska
Specialfunktioner
Innan du använder funktionen Tidsbyte eller PVR-funktioner, anslut först en USB­lagringsenhet till TV:n.
Tidsbyte
Du kan använda detta alternativ för att spela in TV-program så att du inte missar dina favoritögonblick även om du går ut. Innan du använder funktionen Tidsförskjutning måste du ansluta en USB-enhet.
Tryck på knappen HOLD på fjärrkontrollen för att visa menyn tidsbyte. Tryck på den röda knappen för att öppna menyn tidsbyte och använd fjärrkontrollen för att utföra funktionerna på skärmen.
Första gången du använder tidsförskjutning följ instruktionerna för att installera din USB­lagringsenhet.
Anteckningar:
1) Vi rekommenderar att du använder en USB-enhet med mer än 1 GB ledigt utrymme och en läs/
skrivhastighet på mer än 5,0 Mb/sek.
2) Om du byter kanal medan du använder tidsförskjutning kommer ett meddelande att be dig bekräfta att
du vill stoppa tidsförskjutning.
PVR (Personal Video Record)
Här kan du spela in dina favoritprogram.
Tryck på knappen SIZE på fjärrkontrollen för att visa menyn PVR, tryck på den röda knappen för att börja spela in. Den inspelade filen kan nås i videoavsnittet för Mediacentret. Filen är sparad i PVR mappen, uppkallad efter kanalnumret.
Använd fjärrkontrollen för att utföra funktionerna på skärmen, använd riktningsknapparna för att ställa in inspelningstiden.
Anteckningar:
1) Funktionen är bara tillgänglig för digitala kanaler.
2) Den här funktionen kräver ett USB-minne som använder FAT32 filformat.
3) Om du byter kanaler eller ingångskälla, kommer ett meddelande att be dig bekräfta att du vill stoppa
PVR-funktionen. Välj Ja för att avsluta PVR och spara all hittills inspelad data.
4) Inspelningstid varierar från 2 minuter till 5 timmar beroende på USB-minnet.
5) PVR-funktionen kan inte användas med ett CI+ kort.
6)
På grund av särskilda landsspecifika krav, är PVR-funktionen inte tillgänglig i Finland.
35
Svenska
Felsökning
Innan du ringer Acer servicecenter, vänligen kontrollera följande:
Här är en lista över möjliga situationer som kan uppstå under användningen av din LCD-TV. Enkla svar och lösningar ges för var och en.
Det finns varken bild eller ljud
• Kontrolleraattnätsladdenärordentligtikoppladilämpligtuttag.
• Kontrolleraattinmatningslägetärkorrektinställtgenomdinvaldaingång.
• KontrolleraattantennenpåbaksidanavTV:närkorrektansluten.
• Kontrolleraatthuvudströmbrytarenärpåslagen.
• Kontrolleraattvolymeninteärinställdpåminimumellerattljudetinteärmutat.
• Kontrolleraattintehörluraräranslutna.
• Mottagningavannatänsändningsstationerkanövervägas.
Bilden är otydlig
• Kontrolleraattantennkabelnärordentligtansluten.
• ÖvervägomdinTV-signaltasemotordentligt.
• DåligbildkvalitetkanberopåVHS-kamera,videokameraellerannankringutrustningsom
är ansluten samtidigt. Stäng av någon av kringutrustningarna.
• ‘Spök’-ellerdubbelbildenkanorsakasavstörningpåantennenberoendepåhöga
byggnader eller berg. Genom att använda en stark riktningsantenn kan bildkvaliteten förbättras.
• Dehorisontellastreckadelinjernasomsynspåbildenkanorsakasavelektriskstörning,
dvs, hårtork, näraliggande neonljus, etc. Stäng av eller flytta på dessa.
Bilden är för mörk, för ljus eller tonad
• Kontrollerafärgjusteringen.
• Kontrolleraljusstyrkeinställningen.
• Kontrolleraskärpefunktionen.
• Denfluorecerendelampankanhanåttslutetpåsinservicetid.
Fjärrkontrollen fungerar inte
• Kontrollerafjärrkontrollensbatterier.
• Kontrolleraattfjärrkontrollenssensorfönsterinteärunderstarktfluorecerandeljus.
• FörsökattrengörafjärrkontrollenssensorlinspåTV:nmedenmjuktrasa.
• Användknapparna(genvägarna)påTV:ninnanfjärrkontrollenfungerar.
Om ovanstående förslag inte löser dina tekniska problem, se garantikortet för serviceinformation.
36
Svenska
Referenstabell över datorinmatningssignaler
AT2628ML & AT2618MF
Objekt Upplösning Frekvens (Hz)
1 640x480 60 2 640x480 75 3 800x600 60 4 800x600 75 5 1024x768 60 6 1024x768 75 7 1366x768 60
AT3228ML & AT4028ML & AT3218MF
Objekt Upplösning Frekvens (Hz)
1 640x480 60 2 640x480 75 3 800x600 60 4 800x600 75 5 1024x768 60 6 1024x768 75 7 1280x1024 60 8 1280x1024 75
9 1600x1200 60 10 1366x768 60 11 1920x1080 60
Datoringången har inte stöd för synkronisering på grönt, kompositsynkronisering eller sammanflätade (interlaced) signaler.
37
Svenska
Produktspecifikationer
Modell AT2628ML AT3228ML AT4028ML
Panel-spec
Upplösning (pixlar) 1366 x 768 1920 x 1080 Ljusstyrka (typ.) 350 cd/m
Dynamiskt kontrastomfång (max.)
Visningsvinkel (typ.) 89° (H), 89° (V) Respons (typ.) 6,5 ms 8 ms
Strömtillförsel
Ingång 220 VAC till 240 VAC, 50 Hz Max. strömförbrukning 43 W 70W 110 W Strömbesparing < 0,5 W < 0,3 W
Mekanisk
Dimensioner (B x H x D mm) 645,2 x 462,6 x 155 764 x 538 x 183 951,3 x 655,4 x 231 Vikt (kg) 6,55 9,7 15,1 Vikt (lbs) 14,5 21,3 33,3 Bruttovikt (kg) 8,18 11,5 18,1 Bruttovikt (lbs) 18,03 25,3 39,9 Vägg-monteringshål VESA,
100mm x 100mm
Analogt TV-system
Färgsystem PAL, SECAM Ljudsystem B/G/D/K/I/L Stereosystem NICAM/A2
Undertexter Text-TV 1.5 (1000 sidor)
Digitalt TV-system
Digital TV-standard DVB-T HD (H.264)/DVB-C Ljudsystem PCM/ MPEG (Layer I & II ), HE-AAC
Frekvens 7/8 MHz
2
3000:1 4000:1
VESA,
200mm x 100mm
Dolby Digital/Dolby Digital plus
400 cd/m
2
VESA,
400mm x 400mm
38
Svenska
Modell AT2628ML AT3228ML AT4028ML
Terminal
Analog/Digital Tuner in Hybrid SCART CVBS (In), RGB (In), Ljud H/V (In/Ut)
ATV/DTV CVBS ut Komponent in YPbPr, Ljud (H/V) HDMI 1 Ja (HDMI 1.3) HDMI 2 Ja (HDMI 1.3) HDMI 3 Nej Ja (HDMI 1.3) PC D-sub in Ja PC audio in Ja SPDIF ut Ja (koxial) Ja (optisk) Hörlur ut Ja USB-port Ja
HDMI 480i/p, 576i/p, 720p, 1080i, 1080p
Högtalare 3W x 2 5W x 2
Foto JPG, JPEG Ljud MP3, AC3, LPCM, ADPCM, AAC, MPEG Video MPEG1, MPEG2/H.264 BP/MP/HP, MPEG4 SP/ASP
39
Svenska
Modell AT2618MF AT3218MF
Panel-spec
Upplösning (pixlar) 1366 x 768 1920 x 1080 Ljusstyrka (typ.) 450 cd/m
Dynamiskt kontrastomfång (max.)
4000:1 5000:1
2
400 cd/m
2
Visningsvinkel (typ.) 89° (H), 89° (V) Respons (typ.) 8 ms 6,5 ms
Strömtillförsel
Ingång 220 VAC till 240 VAC, 50 Hz Max. strömförbrukning 80 W 110 W Strömbesparing < 0,5 W
Mekanisk
Dimensioner (B x H x D mm) 656 x 483 x 165 785 x 575 x 196 Vikt (kg) 6,9 9,74 Vikt (lbs) 15,18 21,43 Bruttovikt (kg) 8,7 12,2 Bruttovikt (lbs) 19,14 26,8 Vägg-monteringshål VESA, 100 mm x 100 mm VESA, 200 mm x 100 mm
Analogt TV-system
Färgsystem PAL, SECAM Ljudsystem B / G / D / K / I / L Stereosystem NICAM / A2
Undertexter Text-TV 1.5 (1000 sidor)
Digitalt TV-system
Digital TV-standard DVB-T HD (H.264) / DVB-C Ljudsystem PCM/ MPEG (Layer I & II ), HE-AAC
Dolby Digital / Dolby Digital plus
Frekvens 7/8 MHz
Modell AT2618MF AT3218MF
Terminal
Analog/Digital Tuner in Hybrid
Svenska
SCART CVBS (In), RGB (In), Ljud H/V (In/Ut),
ATV/DTV CVBS ut Komponent in YPbPr, Ljud (H/V) AV-in CVBS, Ljud H/V HDMI 1 Ja (HDMI 1.3) HDMI 2 Ja (HDMI 1.3) PC D-sub in Ja PC audio in Ja SPDIF ut Ja (koxial) Hörlur ut Ja USB-port Ja
HDMI 480i/p, 576i/p, 720p, 1080i, 1080p
Högtalare 3W x 2 5W x 2
Foto JPG, JPEG Ljud MP3, AC3, LPCM, ADPCM, AAC, MPEG Video MPEG1, MPEG2, H.264 BP/MP/HP, MPEG4 SP/ASP
40
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
