Acer AT2601W User Guide [de]

Acer LCD TV

AT2601W

Benutzerhandbuch

Acer und das Acer-Logo sind eingetragene Markenzeichen der Acer Incorporated. Die SRS WOW-Technologie ist unter der Lizenz von SRS Labs, Inc. eingetragen.Andere Produktnamen oder Markenzeichen von anderen Firmen dienen in diesem Handbuch lediglich zur Identifizierung und sind Eigentum der jeweiligen Inhaber.

Benutzeranleitung Acer LCD TV AT2601W Originalausgabe: Juli 2005

Inhalt

Wichtige Sicherheitshinweise 5

Umgang mit der Fernbedienung 6 Reinigen und Warten 6 Konformitätserklärung zum Umweltschutz 6

Einleitung 7

Grundmerkmale und Ausstattung 7 Prüfliste für den Lieferumfang 7

Übersicht über den LCD TV 8

Vorderansicht 8 Rückansicht 9 Untenansicht 9

Fernbedienung 10

Kartenlesertasten 13 Teletext 1

Grundsätzliche Verbindung 14

Das Stromkabel anschließen 14 Eine Antenne anschließen 1

Verbinden von Videorekorder-/DVD-/Video-Geräten mit einem SCART-SCART-Kabel 15

Verbinden von Videorekorder-/DVD-/Video-Geräten mit einem SCART-Component-/AV-Kabel 15

Anschluss einer Kamera, Camcorders, Videospiels oder Kopfhörers 16

Anschluss einer Set-Top Box, DVD Players oder Personal Videorekorders 16

Den TV in Betrieb nehmen 17

Einschalten 17 Installationshilfe 1

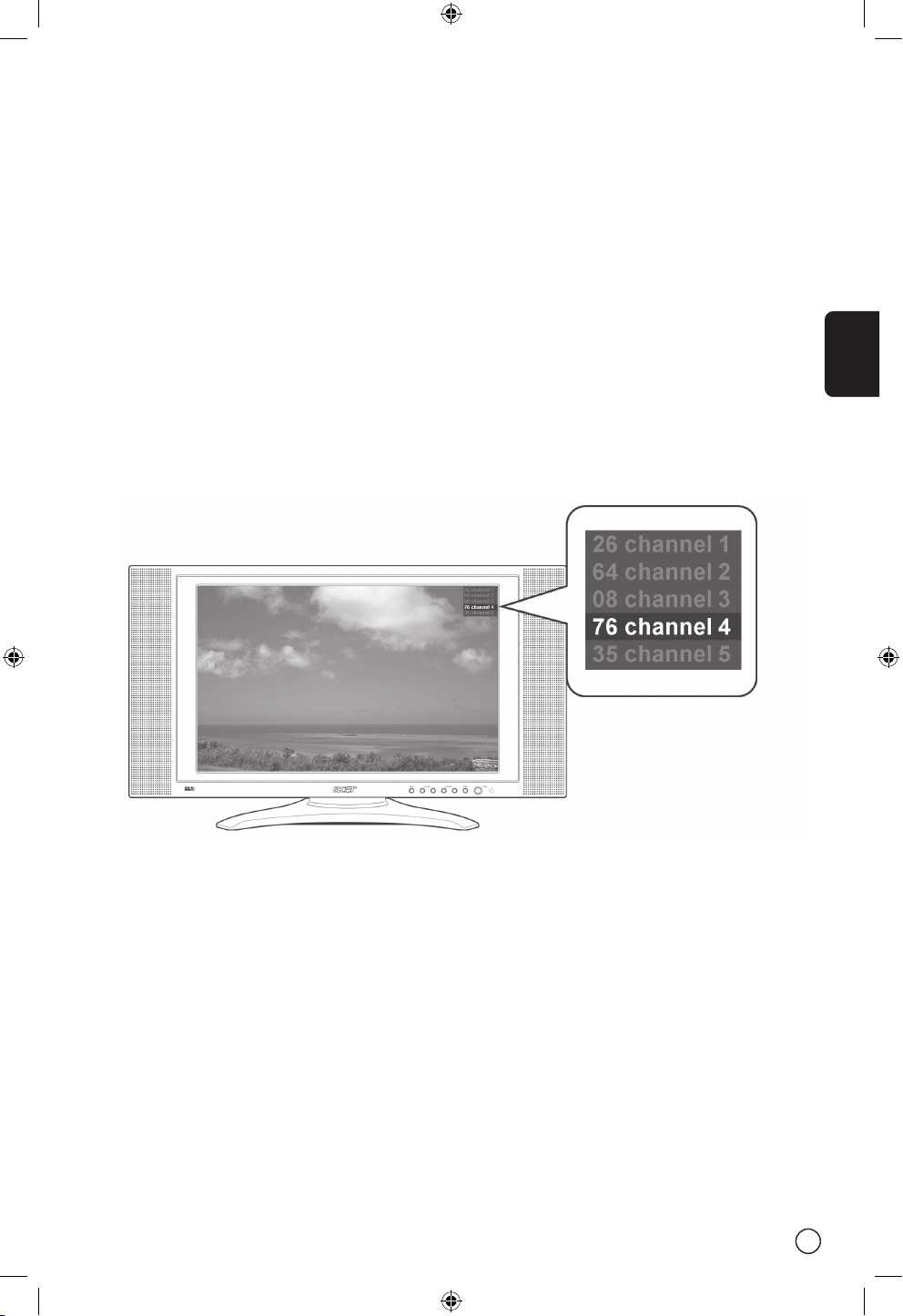

Kanäle wechseln 1

Die Lautstärke einstellen 1

Im OSD navigieren 18

Mit der Fernbedienung im OSD navigieren 18

Erweiterte Merkmale 19

PIP/PBP/POP 19 Sperrstufenkontrolle 1

Haupttaste: Szenariomodus und favorisierte Kanäle 2

Kartenleser 2

Kartenleser OSD Navigation 2

Fehlerbehebung 24

Produkt-Spezifikationen 2

Deutsch

Wichtige Sicherheitshinweise

Lesen Sie alle Anleitungen durch und bewahren Sie sie für zukünftiges Nachschlagen gut auf.

1 Beachten und befolgen Sie sämtliche auf dem Gerät

angebrachten Warnhinweise und Anleitungen.

2 Trennen Sie das Gerät vor dem Reinigen jeweils

vom Stromnetz ab. Verwenden Sie keine Flüssigreinigungsmittel oder Aerosolreiniger. Zum Reinigen verwenden Sie einen befeuchteten Lappen.

3 Das Gerät nicht in der Nähe von Wasser in Betrieb

nehmen.

4 Das Gerät nicht auf einen unstabilen oder

wackeligen Wagen, Gestell oder Tisch stellen. Ein Hinunterfallen des Geräts kann Verletzungen oder schwere Schäden des Geräts verursachen.

5 Die Schlitze und Öffnungen auf der Rück- und

Unterseite des Gehäuses dienen zur Ventilation. Um einen zuverlässigen Betrieb des Geräts zu gewährleisten und um eine Überhitzung dieses Geräts zu vermeiden, dürfen diese Öffnungen nicht abgedeckt und müssen stets freigehalten werden. Das Gerät nicht auf ein Bett, Sofa, Teppich oder auf andere weiche Oberflächen hinstellen. Das Gerät nicht in der Nähe oder auf einen Heizkörper oder eine Heizung stellen. Das Gerät darf ebenfalls nicht auf ein Bücherregal gestellt werden, wenn keine angemessene Luftzirkulation um das Gerät garantiert ist.

6 Das Gerät darf grundsätzlich nur an die Stromquelle

angeschlossen werden, die auf der Aufschrift auf seiner Rückseite angegeben ist. Falls bezüglich der Stromversorgung in Ihrem Haus Unsicherheiten auftreten, wenden Sie sich an Ihren Händler oder an das lokale Elektrizitätswerk.

7 Stellen oder legen Sie keine Gegenstände auf das

Stromkabel. Stellen Sie das Gerät nicht an Orten auf, wo andere Personen über das Stromkabel stolpern oder darauf treten können.

8 Falls mit diesem Produkt ein Verlängerungskabel

verwendet wird, stellen Sie sicher, dass die gesamte Ampereleistung des Geräts, an das das Verlängerungskabel angeschlossen ist, die Ampereleistung dieses Verlängerungskabels nicht überschreitet. Stellen Sie ebenfalls sicher, dass die gesamte Nennleistung aller an der Netzsteckdose angeschlossenen Produkte die Nennleistung der Sicherung nicht übersteigt.

9 Schieben Sie niemals Gegenstände durch die

Schlitze des Gerätegehäuses ein, da diese mit unter hohen Spannungen Bauteilen im Innern in Berührung kommen können, was einen Brand oder elektrischen Schlag verursachen kann. Niemals Flüssigkeiten über das Gerät verschütten.

10 Niemals versuchen, selbst Reparaturen am Gerät

auszuführen. Durch Öffnen oder Entfernen des Gehäuses setzen Sie sich einem großen Schockrisiko oder anderen Gefahren aus. Sämtliche Reparaturund Wartungsarbeiten dürfen ausschließlich nur von technischem Fachpersonal ausgeführt werden.

11 Das Gerät muß unter den folgenden Bedingungen

umgehend vom Stromnetz abgetrennt und durch einen qualifizierten Techniker überprüft werden:

a Bei einer Beschädigung oder einem Ausfransen

des Netzkabels oder des Netzsteckers.

b Falls Flüssigkeiten über oder in das Gerät

verschüttet wurden.

c Falls das Gerät Regen oder Feuchtigkeit

ausgesetzt wurde.

d Falls das Gerät trotz der Beachtung und

Befolgung der gegebenen Anleitung nicht normal funktioniert. Versuchen Sie ihn nur mit denen in diesem Handbuch erläuterten Reglern einzustellen, da eine unsachgemäße oder falsche Einstellung zu Schäden sowie zu langwierigen Wartungs- und Reparaturarbeiten durch das Fachpersonal zur Wiederherstellung des Normalbetriebs des Geräts führen kann.

e Falls das Gerät heruntergefallen ist oder das

Gehäuse beschädigt wurde.

f Bei einer deutlichen Abnormalität des Betriebs,

was eine Überprüfung notwendig macht.

12 Verwenden Sie für den Netzanschluß dieses Geräts

ein zugelassenes Kabel (im Lieferumfang enthalten). Vor dem Warten oder Auseinandernehmen dieses Geräts muß dieses Stromkabel unbedingt vom Stromnetz abgetrennt werden.

INPUT - VOLUME + - CHANNEL + MENU POWER

Deutsch

Umgang mit der Fernbedienung

Einige Hinweise zum Umgang mit dem Fernbedienung:

• Um Schäden der Fernbedienung zu vermeiden, lassen Sie sie nicht herunterfallen, schützen Sie sie vor Nässe und vor direktem Sonnenlicht. Seien Sie vorsichtig beim Umgang mit der Fernbedienung.

• Gehen Sie sachgemäß mit den Batterien um. Halten Sie sie von Kindern fern.

• Falls die Fernbedienung über längere Zeit nicht benutzt wird, nehmen Sie die Batterien heraus, um mögliche Schäden durch ein Auslaufen der Batterien zu vermeiden.

• Entsorgen Sie die Batterien gemäß den örtlichen Bestimmungen. Geben Sie sie einer Recyclingstelle ab, wenn möglich.

Reinigen und Warten

Zum Reinigen des LCD TV’s befolgen Sie die nachstehenden Schritte: 1 Das TV-Gerät ausschalten. 2 Das Stromkabel abtrennen. 3 Verwenden Sie ein weiches und leicht mit Wasser befeuchtetes Tuch. Verwenden Sie keine Flüssigreiniger oder

Aerosol.

Konformitätserklärung zum Umweltschutz

1. Dieses Produkt wurde unter Einhaltung von strengen, globalen Umweltbestimmungen hinsichtlich Verschmutzungsgraden produziert.

2. Der Hersteller dieses Produktes ist nach ISO 14001 zertifiziert.

3. Entsorgen Sie dieses Produkt nicht nach der Benutzung. Bitte Ihren nationalen Bestimmungen nach recyceln.

4. LAMPE(N) INNERHALB DIESES PRODUKTES ENTHALTEN QUECKSILBER UND MÜSSEN LOKALEN, STAATLICHEN ODER BUNDESGESETZEN NACH RECYCELD ODER ENTSORGT WERDEN. FÜR WEITERE INFORMATIONEN, KONTAKTIEREN SIE BITTE DEN VERBAND DER ELEKTROINDUSTRIE AUF WWW.EIAE.ORG. FÜR SPEZIELLE INFORMATIONEN ZUR ENTSORGUNG DER LAMPE LESEN SIE WWW.LAMPRECYCLE.ORG.

5. Bitte besuchen die Acer Webseite (http://www.acer.com) für weitere Informationen zum Umweltschutz.

Deutsch

Einleitung

Wir danken Ihnen für Ihre Wahl dieses Acer AT2601W. Dieser neue Acer-TV wird Ihnen Jahre von Unterhaltung, Vielseitigkeit und Zufriedenheit bringen.

Dieses Benutzerhandbuch beschreibt die unterschiedlichen Merkmale, die dieser dieses LCD TV bieten kann. Weiter finden Sie klare und kurzgefaßte Informationen über das Produkt. Lesen Sie dieses Handbuch bitte durch und bewahren Sie es für zukünftiges Nachschlagen auf.

Grundmerkmale und Ausstattung

• Breitbild Anzeige mit 1280x768 Auflösung & HDMI- HDTV kompatibler Anzeige

• Gleichzeitige Vorschau von Programmen mit 4 verschiedenen Bild-in-Bild-Modi

• Ausgezeichnete Klangverstärkung dank SRS WOW-Technologie

• Elegant ausgeführtes Fernbedienung

• Brilliante Farben mit Gammakorrektur

• Genießen Sie digitale Bilder mit einem 6-in-1 Kartenleser

• Scharfes und präzises Bild mit De-Interlacing und Kammfilter

• Beste DVD-Video-Qualität mit 3:2/2:2-Pulldown-Wiederherstellung

Prüfliste für den Lieferumfang

Der Lieferumfang des LCD TV’s muß neben der Zubehör-Box folgendes Zubehör enthalten. Stellen Sie sicher, dass alle Artikel vorhanden sind.

Fernbedienung (X1) AAA-Batterien (X2)

SCART-Component-/AV-Kabel (X1) (Component nur für SCART 2)

SCART-SCART-Kabel (X1) (für SCART 1 & 2)

Stromkabel für Europa (X1)

D-Sub-Kabel (X1)

Garantiekarte

Benutzerhandbuch

A ce

r LC

T V

Fernsehkabel

Kurzanleitung

Deutsch

Übersicht über den LCD TV

Vorderansicht

# Element Beschreibung 1 LCD-Bildschirm

2 Eingabe Die Quelle wählen.

Wenn das OSD eingeschaltet ist: Zum Bestätigen der Auswahl diese Taste drücken

3 Lautstärke - Lautstärke -.

Wenn das OSD eingeschaltet ist: Funktioniert ebenfalls wie der Richtungspfeil nach links im OSD

4 Lautstärke + Lautstärke +.

Wenn das OSD eingeschaltet ist: Funktioniert ebenfalls wie der Richtungspfeil nach rechts im OSD

5 Kanal - Kanal -.

Wenn das OSD eingeschaltet ist: Funktioniert ebenfalls wie der Richtungspfeil nach unten im OSD

6 Kanal + Kanal +.

Wenn das OSD eingeschaltet ist: Funktioniert ebenfalls wie der Richtungspfeil nach oben im OSD

7 Menü OSD-Menü ein-/ausblenden

8 Netzschalter Ein-/Ausschalten

9 Fernbedienfenster Infrarotsensor (stets freihalten)

INPUT - VOLUME + - CHANNEL + MENU POWER

1 2 3 4 5 6 7 8 9

Deutsch

Rückansicht

Untenansicht

# Element Beschreibung

1a WS-Schalter Zum Ein-/Ausschalten des AC-Eingangs 1b WS-Eingang Zum Verbinden an eine Stromquelle 2a HDMI Schließt an das HDMI an, aus dem digitalen Bildschirm und Audioformat stützt. 2b Der D-Sub-Eingang stellt die Verbindung mit dem PC-VGA-Ausgang her 2c Audio-Eingang Schließt an den Audioausgang Ihres PC oder andere Vorrichtungen an. 2d Audio-Ausgang Zum Verbinden mit einem anderen Lautsprecher 3a/b AV3/Audio In (R/L) Stellt die Verbindung mit den Audioausgang (R/L) Ihrer Kamera, Ihres

Camcoders oder zu Ihrem Videospiel her

AV3/Audio Out (R/L) Stellen Sie im TV-Modus mit in den Audioeingang (R/L) Ihres Videorekorders

oder Ihres digitalen Videorekorders eine Verbindung her, um Fernsehprogramme aufzuzeichnen (bitte im OSD AV3 auf „Ausgang“ einstellen)

3c AV3/Video In Das Composite-Video an ein externes Videogerät, wie z. B. VCR, DVD player

oder Videospiel, anschließen

AV3/Video Out Stellen Sie im TV-Modus eine Verbindung mit dem Composite-Eingang Ihres

Videorekorders oder Ihres digitalen Videorekorders her, um Fernsehprogramme aufzuzeichnen (bitte im OSD AV3 auf „Ausgang“ einstellen)

4 Kopfhörer Zum Anschließen des Kopfhörers

# Element Beschreibung 1 RF-Anschluß Zum Verbinden mit der Antenne oder Kabelfernsehen

(TV-Tuner)-Eingang 2 AV1/SCART 1 In Unterstützt mittels des SCART-Kabels einen externen Videorekorder oder DVD-

Player (für RGB, S-Video, CVBS, linker/rechter Audioeingang)

AV1/SCART 1 Out Stecken Sie im TV-Modus das SCART-Kabel in den Eingang Ihres Videorekorders

oder Ihres digitalen Videorekorders, um Fernsehprogramme aufzuzeichnen

3 AV2/SCART 2 In Unterstützt mit dem SCART-Kabel einen externen Videorekorder

(für RGB, S-Video, CVBS, YPbPr/YCbCr, linker/rechter Audioeingang) Component (YPbPr/YCbCr) nur für SCART 2

AV2/SCART 2 Out Stecken Sie im TV-Modus das SCART-Kabel in den Eingang Ihres Videorekorders

oder Ihres digitalen Videorekorders, um Fernsehprogramme aufzuzeichnen.

1a 1b 2a 3a 3b 3c 42b 2c 2d

Deutsch

DISPLAY MUTE

RECALL

MPX

SWAP ACTIVE POSITION

SIZE

MODE

INDEX SUBTITLE TELETEXT REVEAL

SIZE MIX SUBPAGE HOLD

VOL

PIP/PBP/POP

ENTER

AV SCART VGA/HDMI

SLEEP

WIDE

ZOOM

CARD

1 2 3

4 5

7 8

PREVIOUS ENTER NEXT

DELETE PREVIOUS SLIDE PAUSE

ZOOM PREVIEW ROTATE

B/W MENU

Fernbedienung

Netzschalter

Richtungsknopf

Lautstärke

PIP/PBP/POP-Tasten

Quellen

Zifferntasten

Kanal

Deutsch

Element Beschreibung

Netzschalter Zum Ein-/Ausschalten des TV’s. DISPLAY Zeigt die Kanalnummer und die Eingabequelle in der oberen rechten Ecke

des Bildschirms an.

Stumm Zum Ausschalten der Lautstärke. Diese Taste erneut drücken, um die

Lautstärke wieder einzuschalten. TV Zum Wählen des TV-Modus. AV Drücken, um den AV3-Modus auszuwählen. SCART Drücken, um den SCART1-/SCART2-Modus auszuwählen. VGA/HDMI Drücken, um zwischen den Quellen VGA und HDMI zu wählen. SLEEP Diese Taste drücken, um eine Zeitdauer einzustellen, nachdem der TV von

selbst in den Standby-Modus (Bereitschaftsmodus) geschaltet werden soll.

Die Taste wiederholt drücken, um die Anzahl Minuten zu wählen. ZOOM Wiederholt drücken, um das Bild umzuschalten zwischen

Normal

Zoom1 (1.85:1) Zoom 2 (2.35:1)

WIDE Skaliermodus (4:3 / 16:9 / Panorama / Letterbox) Zifferntasten Zifferntasten von 0 bis 9 Wiederabruf Diese Taste drücken, um zum vorherigen Kanal zurückzukehren. Eingabe Diese Taste drücken, um den Kanal zu bestätigen, der mit den Zifferntasten

ausgewählt wurde. Menü Zum öffnen oder Verlassen eines Menüs. 4-Weg-Rolltaste/ OK Zum Navigieren nach oben, unten, links und rechts im OSD-Menü/zum

Bestätigen auf OK drücken. MPX Zum Wählen des Klangsystems; wird in der oberen rechten Ecke angezeigt. VOL (Lautstärke +/-) Drücken Sie diese Tasten und die Lautstärke zu erhöhen oder zu verringern. CH (Kanal +/ab) Drücken Sie diese Tasten, um die Fernsehkanäle löschen der Reihe nach

auszuwählen. e Acer Empowering-Taste (für den bevorzugten Kanal, Szenario-Modus). Siehe

“Empowering-Taste: Bevorzugte Kanäle und Szenario-Modus” auf Seite 20. PIP/PBP/POP Zum Umschalten zwischen den Normal/PIP/PBP/POP-Modi. Siehe “Erweiterte

Merkmale” auf Seite 19. UMSCHALTEN Zum Umschalten zwischen primärem und Unter-Schirm. AKTIV Zum Umschalten des aktiven Schirms. LAGE Zum Ändern der Lage des Unter-Schirms im PIP-Modus GRÖßE/MODUS Im PIP-Modus: Zum Ändern der Größe des Unter-Schirms: 25%, 37,5%,

50%Im POP-Modus: Zum Ändern des POP-Modus: 1+5 / 1+12

Deutsch

DISPLAY MUTE

RECALL

MPX

SWAP ACTIVE POSITION

SIZE

MODE

INDEX SUBTITLE TELETEXT REVEAL

SIZE MIX SUBPAGE HOLD

VOL

PIP/PBP/POP

ENTER

AV SCART VGA/HDMI

SLEEP

WIDE

ZOOM

CARD

1 2 3

4 5

7 8

PREVIOUS ENTER NEXT

DELETE PREVIOUS SLIDE PAUSE

ZOOM ROTATE

B/W MENU

PREVIEW

RECAL

IZE

BPAGE

HOL

Kartenlesertasten

Teletext-Tasten

Deutsch

Teletext

Element Beschreibung

INDEX (INHALT) Gehe zur Inhaltsseite SUBTITLE (UNTERTITEL) Untertitel auf dem Schirm anzeigen TELETEXT Zum Umschalten vom TV/AV- zum Teletext-Modus. REVEAL (EINBLENDEN) Zum Einblenden der verborgenen Teletext-Informationen. SIZE (GRÖßE) Einmal drücken, um die Teletext-Seite um 2X zu vergrößern. Zum Fortsetzen

diese Taste erneut drücken. MIX (MISCHEN) Zum Überlappen der Teletext-Seite auf das TV-Bild, d. h. Untertitel. HOLD (HALTEN) Zum vorübergehenden Anhalten der gegenwärtigen Teletext-Seite im

Mehrseiten-Ansichtmodus. FARBTASTEN(R/G/Y/B) Zum Bedienen der entsprechenden Taste auf der Teletext-Seite.

Kartenlesertasten

Element Beschreibung

CARD (Karte) Aktiviert die Funktion der Kartenlesertasten B/W (schwarz/weiß) Invertiert das angezeigte Farbbild zu Schwarz und Weiß. Um die

Originalfarbe zu revertieren, drücken Sie bitte erneut die Taste MENU (Menü) Schaltet das OSD Menü des Kartenlesers ein, während man in den Bildmodus

gelangt PREVIOUS (Vorhergehend) Zeige vorhergehendes Foto ENTER (Eingabe) Drücken, um auf die OSD Menü Auswahl im Vorschaumodus zuzugreifen

oder zur Originalgröße im Zoommodus zurückzukehren Drücken, um zu bestätigen oder das Löschen abzubrechen

NEXT (Nächstes) Zeige nächstes Foto DELETE (Löschen) Entfernt das gerade angezeigte Bild dauerhaft von der Speicherkarte. Eine

Bestätigungsabfrage wird erscheinen. SLIDE/PAUSE (Dia/Pause) Drücken, um zum Diamodus zu gelangen. Die Bilder werden automatisch

nacheinander angezeigt. Nochmals drücken, um den Diamodus zu pausieren ZOOM In das angezeigte Bild hineinzoomen. Nach sechsmaligem Drücken der

Taste, wird das angezeigte Bild in die Originalgröße revertiert PREVIEW (Vorschau) Führt zum Vorschaumodus, und zeigt 8 Miniaturbilder an. ROTATE (Drehen) Dreht das angezeigte Bild in Uhrzeigerichtung jedes Mal um 90 Grad Up Arrow (Nach Oben Pfeil) Navigiert nach Oben im Vorschaumodus, Zoommodus, Überprüfungsmodus

und Kartenleser OSD Auswahl Down Arrow (Nach Unten Pfeil) Navigiert nach Unten im Vorschaumodus, Zoommodus, und Kartenleser OSD

Auswahl Left Arrow (Nach Links Pfeill) Navigiert nach Links im Vorschaumodus, Zoommodus, und Kartenleser OSD

Auswahl Right Arrow (Nach Rechts Pfeil) Navigiert nach Rechts im Vorschaumodus oder im Zoommodus,

Überprüfungsmodus und Kartenleser OSD Auswahl

Die Menütaste ist bei der Benutzung des Vorschaumodus deaktiviert.

Deutsch

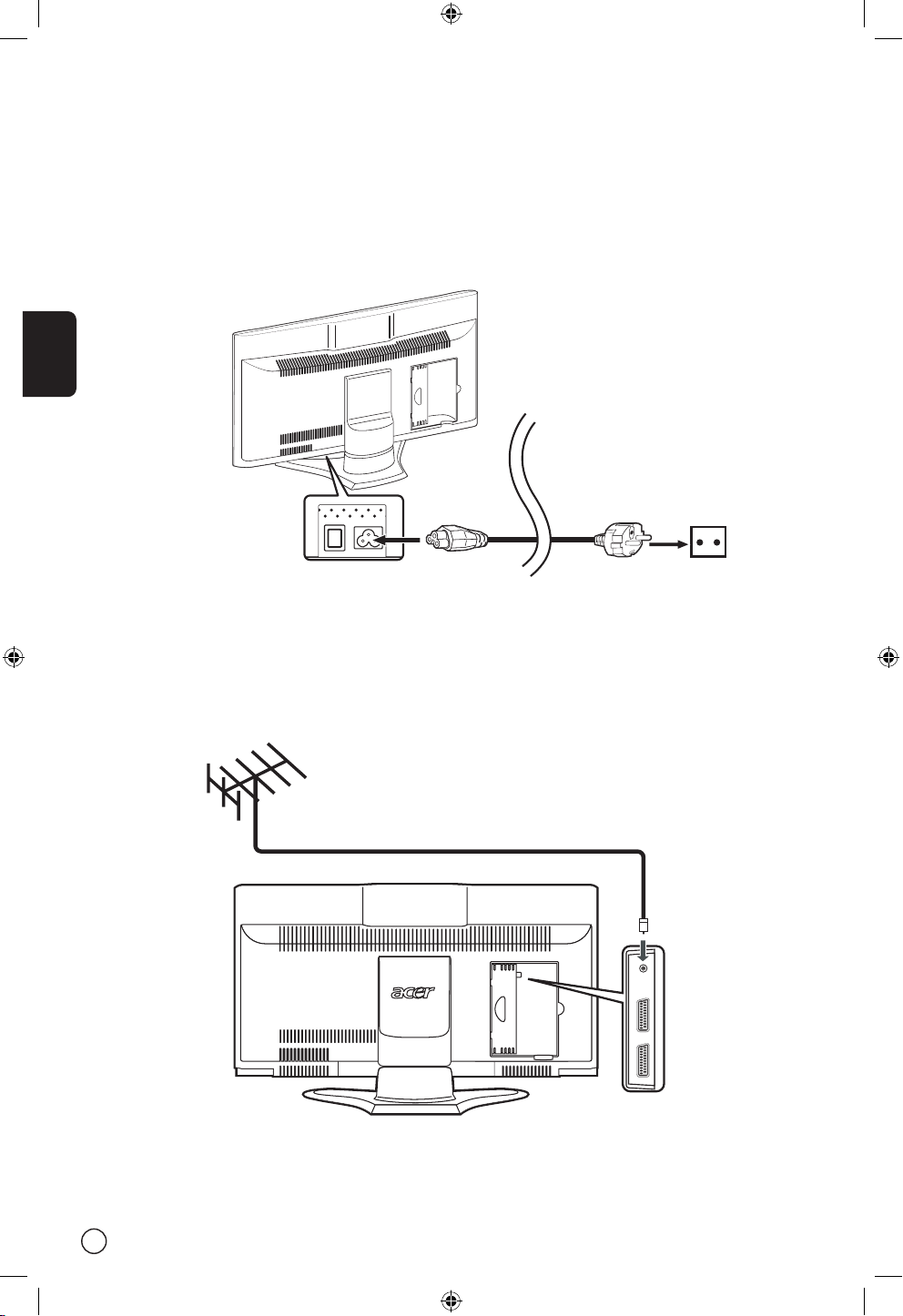

Grundsätzliche Verbindung

Das Stromkabel anschließen

1 Das WS-Kabel an den WS-Eingang auf der Rückseite des Geräts anschließen. 2 Den Anschlußstecker wie abgebildet an die Wandsteckdose anschließen.

Eine Antenne anschließen

Das Kabel mit dem Zuleitungsdraht der Außenantenne wie abgebildet an die Antennen-Anschlußklemme auf der Rückseite des Fernsehers anschließen.

Deutsch

Verbinden von Videorekorder-/DVD-/Video-Geräten mit einem SCART-SCART-Kabel

Verbinden Sie das SCART-SCART-Kabel wie unten dargestellt.

Verbinden von Videorekorder-/DVD-/Video-Geräten mit einem SCART-Component-/AV-Kabel

Verbinden Sie das SCART-Component-/AV-Kabel mit dem SCART2-Anschluss, wie unten dargestellt.

VCR

DVD

VCR

DVD

Y G R B

Audio Video

Component (YPbPr/YCbCr) nur für SCART 2

Deutsch

INPUT - VOLUME + - CHANNEL + MENU POWER

Y Y

W W

R R

Video

Audio

L R

Anschluss einer Kamera, Camcorders, Videospiels oder Kopfhörers

Die Kamera oder den Camcorder wie unten abgebildet an die Video-/Audio-Ports auf der Unterseite des Fernsehers anschließen.

Kamera, Camcorder, Videospiel

Anschluss einer Set-Top Box, DVD Players oder Personal Videorekorders

Verbinden Sie Ihre Set-Top Box, DVD Player oder Personal Videorekorder mit dem HDMI Anschluss an der Unterseite Ihres LCD TV wie unten gezeigt.

or or

STB

DVD

PVR

HDMI

Falls Sie erweiterte HDMI Einstellungen benötigen, lesen Sie bitte die Benutzeranleitung Ihres AV Gerätes.

Deutsch

Den TV in Betrieb nehmen

Einschalten

a. Betätigen Sie den Netzschalter auf dem

Fernsehgerät.

b. Drücken Sie auf der Fernbedienung den

Netzschalter, die Nummerntasten oder die Tasten Kanal nach oben/unten

Installationshilfe

Wenn Sie das Fernsehgerät zum ersten mal einschalten, führt Sie die Einstellungshilfe Schritt für Schritt durch die Einstellungen von "Sprachauswahl" und "Programmsuche"

Schritt 1: Bitte stecken Sie das Antennenkabel ein und

drücken Sie dann die Taste "OK" Schritt 2: Automatisches Scannen, bitte warten Setup beendet

Kanäle wechseln

1 Zum Wählen eines Kanals drücken Sie die

Zifferntasten 0 bis 9 auf dem Fernbedienung. Der Kanal wird nach 2 Sekunden gewechselt. Zum sofortigen Wählen des Kanals drücken Sie die Eingabetaste.

2 Die Kanäle können ebenfalls durch Gedrückthalten

der Channel Kanal auf/ab auf dem Fernbedienung gewechselt werden. Mit der Auf-Taste wird die Nummer des Kanals erhöht und mit der Ab-Taste reduziert.

Die Lautstärke einstellen

Die Lautstärke wird mit der VOL +/- Taste (Lautstärke +/-) auf dem Fernbedienung eingestellt. Mit der AufTaste wird die Lautstärke erhöht und mit der Ab-Taste reduziert.

RECALL

ENTER

1 2 3

4 5

7 8

ENTER

VOL

Diese Einstellungen können ebenfalls auf dem Bedienfeld auf der Vorderseite vorgenommen werden. Einzelheiten finden Sie unter "Vorderansicht" auf Seite 8.

RECALL

ENTER

1 2 3

4 5

7 8

Deutsch

Im OSD navigieren

Viele der erweiterten Einstellungen und Regelungen sind durch die Anwendung der OSD-Menüs (Anzeige auf dem Schirm) erhältlich, wie dies im untenstehenden Beispiel gezeigt ist.

Die zum Navigieren in diesen Menüs benötigten Grundfunktionen (Bild, Audio, Einstellungen, Optionen, Empowering) sind in diesem Abschnitt beschrieben. Beim ersten Zugang zum OSD erscheint ein Unter-Fenster zum Einstellen der Sprache.

Diese Menüs können Sie ebenfalls mit den Reglern auf dem Bedienfeld der Gerätevorderseite bedienen.

Einzelheiten finden Sie unter "Vorderansicht" auf Seite 8.

Mit der Fernbedienung im OSD navigieren

Es stehen fünf OSD-Hauptmenüs zur Verfügung. Diese sind Bild , Audio , Einstellungen , Optionen

und Empowering . Mit der folgenden Methode navigieren Sie leicht durch die Menüs.

1 Drücken Sie die "Menu"-Taste auf dem Fernbedienung oder die "Menu"-Taste auf dem Bedienfeld der

Vorderseite.

2 Wählen Sie das gewünschte Menü, indem Sie zum Umschalten zwischen den fünf Menüs auf die linke/rechte

Seite des Richtungsknopfs drücken.

3 Für die Anwendung des Menüs benutzen Sie den Richtungsknopf. Mit den Auf/Ab-Richtungstasten rollen Sie

durch die Menü-Optionen, während Sie mit den Links/Rechts-Richtungstasten die verschiedenen Einstellungen (zum Beispiels justieren Sie im Bild-Menü die Helligkeit, den Kontrast usw.) justieren. Falls Sie keine weiteren Einstellungen mehr vornehmen, drücken Sie zum Auswählen die Eingabetaste.

DISPLAY MUTE

RECALL

ENTER

AV SCART VGA/HDMI

SLEEP ZOOM WIDE CAR

1 2 3

4 5

7 8

PREVIOUS ENTER NEXT

DELETE PREVIOUS SLIDE

�PAUSE

ZOOM PREVIEW ROTATE

B/W MEN

ENTER

Deutsch

PBP

1. Drücken Sie die"TV-SCART-AV-VGA/HDMI" Taste, die Zahlentasten oder "Programm hoch/runter" Taste um den Anzeige des PBP Bildschirms zu ändern.

2. Drücken Sie die "Wechsel" Taste um zwischen der Anzeige auf dem Haupt- und PBP Bildschirm zu wechseln.

POP

1. Drücken Sie die "Aktivieren" Taste um das Fernsehprogramm in der oberen linken Ecke des POP Bildschirms einzuschalten.

2. Drücken Sie die Nummerntaste oder die “KA Hoch/ Runter” Taste, um den TV-Kanal der POP-Anzeige oben links zu wechseln. Drücken Sie danach erneut die “Aktivieren” Taste. Die anderen POP-Anzeigen werden die folgenden Kanäle der Reihenfolge nach anzeigen.

3. Drücken Sie die "Größe/Modus" Taste um Zugang zum 1 + 5 oder 1+12 Bild-auf-Bild Modus, wie unten abgebildet, zu erhalten.

Sperrstufenkontrolle

Im TV-Modus finden Sie eine Sperrstufenfunktion im Optionen-Menü . Geben Sie mit den Zifferntasten

auf dem Fernbedienung eine vierstellige PIN-Nummer ein. Benutzen Sie diese Nummer zum Einstellen der Sperrstufe, um einen Zugang zu bestimmten Kanälen zu blockieren.

Wenn Sie Ihren PIN Zahl vergessen, geben Sie bitte 6163 ein, um die Sperre aufzuheben.

PIP/PBP/POP

Im TV, AV, SCART und VGA/HDMI Modus drücken Sie die PIP/PBP/POP Tatse einmal um Bild-im-Bild (PIP) anzuzeigen. Drücken Sie zweimal um Bild-für-Bild (PBP) anzuzeigen.

Im SCART (YPbPr/YCbCr) und VGA, HDMI Modus drücken Sie die PIP/PBP/POP Tatse dreimal um Bild-aufBild (POP) anzuzeigen. Dann zeigen die POP Bildschirme die Fernsehprogramme einzeln an.

PIP

1. Drücken Sie "TV-SCART-AV-VGA/HDMI" Tasten, die Zahlentasten oder die "Programm hoch/runter" Taste um die Anzeige des PIP Bildschirms zu ändern.

2. Drücken Sie die "Wechsel" Taste um zwischen der Anzeige auf dem Haupt- und PIP Bildschirm zu wechseln.

3. Drücken Sie die "Position" Taste um die Position für den Unterbildschirm auszuwählen, oben links

-> oben rechts -> unten rechts -> unten links, wie abgebildet.

4. Drücken Sie die “Größe/Modus” Taste um die Größe des PIP Bildschirms zwischen 25%, 37.5%, 50% zu verändern.

Erweiterte Merkmale

DISPLAY MUTE

RECALL

MPX

SWAP ACTIVE POSITION

SIZE

MODE

INDEX SUBTITLE TELETEXT REVEAL

VOL

PIP/PBP/POP

ENTER

AV SCART PC

SLEEP WIDE ZOOM SRS

1 2 3

4 5

7 8

RECAL

PIP

Swap

PBP

Swap

POP POP POP

POP

POP POP POP POP

POP POP

PBP (Bild nach Bild)

PIP (Bild in Bild)

PIP

PBP

POP (Bild auf Bild)

POP POP POP

POP

PIP PIP

PIP

Deutsch

Haupttaste: Szenariomodus und favorisierte Kanäle

Mit dem OSD definieren Sie Ihre Einstellung der "e" Empowering-Taste: Szenariomodus und favorisierte Kanäle. Die Standardeinstellung der "e"-Taste ist auf den Szenario-Modus eingestellt. Wenden Sie die folgende Methode an: Menü -> Empowering -> e-Tasten-Einstellung. Wählen Sie zwischen "Bevorzugter Kanal" oder "Szenario-Modus". Wenn Sie nun die "e"-Taste drücken haben Sie Zugang zur ausgewählten Option.

Szenariomodus

Drücken Sie die Haupttaste "e" und verwenden Sie den Szenariomodus, um vorher definierte Audio- und Videoeinstellungen für eine optimale Nutzung der folgenden Szenarien zu erreichen: Standard, Kino, Sport, Konzert, Spiele, Anwender.

Modus Richtung des Designs des Szenariomodus

Standard

Der Standardmodus erlaubt es Ihnen, Ihren Lieblingskanal mit scharfen brillanten Bildern über adaptive Helligkeits- und Kontrasteinstellungen zu sehen. Die SRS stellt ein brillantes und räumliches Klangbild sicher.

Film

Für komfortables Betrachten der Filme zu Hause stellt der Filmmodus dunkle Szenen in klaren Details dar. Er kompensiert die Farben und stellt die Filmbilder ruhig dar. Dies wird durch eine optimale Gammakorrektur und durch zusätzliche Veränderungen der Farbsättigung, Helligkeit und Kontrast erreicht. Der Filmmodus holt das meiste aus den High-Definition-Film-Soundtracks heraus, indem er die SRS WOW-Technologie verwendet.

Spiele

Der Spielmodus reproduziert die exquisiten Graphiken von modernen Videospielen. Er stellt lebensechte Unterhaltung bereit, während er Ihre Augen durch Veränderung der Helligkeit und des Kontrasts schützt. Auch hier wird die SRS-WOW-Technologie für exzellenten Klang verwendet.

Sport

Der Sportmodus ist geeignet für Outdoor-Sportprogramme, wobei eine geeignete Hintergrundtiefe und eine klare Abstufung zwischen hellen, im Freien befindlichen Feldern und dunkleren Innenräumen erreicht werden. Der Sportmodus erhöht auch wirkungsvoll die Farben und bietet schnelle bewegende Bilder ohne zurückbleibende Bildartefakte.

Konzert

Der Konzertmodus platziert Sie in einer virtuellen Konzerthalle oder einem Opernhaus und gleicht eine dunkle Umgebung mit Hilfe von adaptiven Helligkeits- und Kontrasteinstellungen aus. Der Konzertmodus akzentuiert symphonischen Harmonien und die Tenortonreichweite durch Verwendung der SRS WOW-Technologie.

DISPLAY MUTE

RECALL

SWAP ACTIVE POSITIO

SIZE

MODE

INDEX SUBTITLE TELETEXT REVEAL

PIP/PBP/PO

ENTER

AV SCART VGA/HDMI

SLEEP ZOOM WIDE CAR

1 2 3

4 5

7 8

PREVIOUS ENTER NEXT

DELETE PREVIOUS SLIDE

�PAUSE

ZOOM PREVIEW ROTATE

B/W MEN

ENTER

Deutsch

Favorisierte Kanäle

Bitte beachten Sie, dass der Szenariomodus der voreingestellte Wert für die Ermächtigungstaste „e" ist. Um die folgenden Anweisungen zu verwenden, setzen Sie bitte den favorisierten Kanal als den voreingestellten ein, indem Sie die auf der vorherigen Seite beschriebene Methode anwenden.

Storing favorite channels

Für den Schnellzugang zu Ihren favorisierten Kanälen, verwenden Sie die im Folgenden dargestellte Methode:

• Um einen Kanal für den Schnellzugang zu speichern, wählen Sie Ihren gewünschten Kanal aus und drücken und halten die Ermächtigungstaste „e” auf der Fernbedienung für mehr als 2 Sekunden. Dies wird die Fernsehprogra mminformationen unten in der Liste der Favoriten speichern.

• Es gibt dort insgesamt fünf Plätze, in denen Sie Fernsehprogramme speichern können.

• Wenn es keinen freien Platz in der Liste der Favoriten gibt, wird das erste Programm gelöscht und das neue Fernsehprogramm unten in der Liste der Favoriten hinzugefügt. Es ist ganz einfach, was zuerst hineingeht wird zuerst entnommen.

• Wenn das momentane Programm in der Liste der Favoriten gespeichert worden ist, wird das Drücken der „e” Taste für mehr als 2 Sekunden das Prgramm aus der Liste der Favoriten entfernen.

• Um die momentan gespeicherten favorisierten Kanäle anzuschauen, drücken Sie die Ermächtigungstaste „e”. Sie werden einen Bildschirm sehen, der dem unten dargestellten ähnelt.

Ansehen Ihrer favorisierten Kanäle

• Wenn Sie auf der Fernbedienung die Ermächtigungstaste „e” für weniger als 1 Sekunde drücken, wird die Tabelle mit dem favorisierten Kanälen erscheinen. Der von Ihnen momentan ausgewählte favorisierte Kanal wird hervorgehoben. Um Ihre anderen favorisierten Kanäle anzuschauen, drücken die die Ermächtigungstaste „e” erneut, um die Fernsehprogramme sequenziell zu wechseln, entsprechend Ihrer Liste der Favoriten.

Deutsch

Kartenleser

Das 6-in-1 Kartenleser Modul gibt Ihnen die zusätzliche Möglichkeit zur Anzeige von hochqualitativen Digitalfotos, welche auf gängigen Flashspeicher Medien gespeichert sind, und zum stilechten Betrachten auf Ihrem ACER LCD TV. Auf den Kartenleser kann von der Oberseite Ihres LCD TVs aus zugegriffen werden, und ist im unteren Bild gezeigt.

Acer LCD TV Kartenleser Eigenschaften, die mit dem Kartenlesermodul verfügbar sind, sind unten aufgelistet:

• Unterstützung für die meisten gängigen Flashspeicherkarten:

- Compact Flash (CF) Typ 1/2: 8MB~1GB;

- IBM MicroDriveTM: 340MB und 1GB;

- SmartMedia (SM): 8MB~128MB;

- Secure Digital (SD): 16MB~512MB;

- MultiMedia Card (MMC): 32MB~256MB;

- Memory Stick (MS)/Memory Stick Duo/Memory Stick Pro: 8MB~512MB;

• Unterstützt progressive RGB Ausgabe mit 1024 x 768 @60Hz.

• Unterstützt multiple Übergangseffekte

• Unterstützt Miniaturbildvorschau von 2x4 Bildern.

• Unterstützt vier Arten der Bildrotation: 0°, 90°, 180° und 270°.

• Unterstützt Diafunktion

MicroDriveTM ist ein registriertes Handelszeichen von IBM, Inc

Deutsch

Kartenleser OSD Navigation

Der im Acer LCD TV integrierte Kartenleser bietet ein Einstellungsmenü für Sie, um den Anzeigemodus anzupassen oder die Sprache der Bildschirminformationen anzupassen, etc.. Um das Menü aufzurufen, müssen Sie zuerst eine Speicherkarte einlegen.

Menüsymbol Beschreibung

Kartenquellen Wählt die Speicherkarte, deren Bilder Sie ansehen möchten, wenn mehr als

eine Speicherkarte eingelegt wurde

Fotoinformationen Zeigt oder versteckt die Bildinformationen, wie Auflösung, Nummer, Datum

und Zeit.

Diaverzögerung Stellt die Intervallzeit zwischen jedem Bild wenn die DIA SHOW Funktion

aktiviert ist ein.

Anzeigemodus Zeigt das Bild im Vollbild oder behält sein originales Bildseitenformat.

Übergangsmodus Stellt den Übergangsmodus der ladenden Bilder ein.

Sprache Ändert die Sprache der angezeigten Informationen und des

Einstellungsmenüs

Sie können mit der Fernbedienung durch das Kartenleser OSD navigieren, um Ihre Einstellungen anzupassen.

1. Drücken Sie die „Karte“ Taste, um die Funktion der Kartenlesertaste zu aktivieren.

2. Drücken Sie die „Menü“ Taste, um das OSD Menü des Kartenlesers einzuschalten, während man in den

Bildmodus gelangt

3. Drücken Sie die „Nach Oben/Unten/Links/Rechts Pfeile“, um zu Ihrer Auswahl im Kartenleser OSD zu

navigieren

4. Drücken Sie „Eingabe“ um die OSD Menü Auswahl abzurufen

DISPLAY MUTE

RECALL

ENTER

AV SCART VGA/HDMI

SLEEP ZOOM WIDE CAR

1 2 3

4 5

7 8

PREVIOUS ENTER NEXT

DELETE PREVIOUS SLIDE

�PAUSE

ZOOM PREVIEW ROTATE

B/W MEN

Menütaste ist im Vorschaumodus deaktiviert.

Deutsch

Fehlerbehebung

Bevor Sie den Acer-Service-Center anrufen, prüfen Sie die folgenden Elemente. Nachfolgend finden Sie eine Liste der möglichen Situationen, die während der Bedienung des LCD TV’s auftreten

können. Für jede solche Situation sind einfache Antworten und Lösungen gegeben.

Kein Bild oder keine Tonausgabe.

• Sicherstellen, dass das Stromkabel richtig an der Netzsteckdose angeschlossen ist.

• Sicherstellen, dass der Eingabemodus durch Ihren gewählten Eingang richtig eingestellt ist.

• Sicherstellen, dass die Antenne richtig auf der Rückseite des TV’s angeschlossen ist.

• Sicherstellen, dass das Gerät mit dem Hauptschalter eingeschaltet ist.

• Sicherstellen, dass die Lautstärke nicht auf das Minimum oder die Tonausgabe nicht auf Stumm eingestellt ist.

• Sicherstellen, dass keine Koppfhörer angeschlossen sind.

• Ein anderer Empfang als der der Funkstationen kann berücksichtigt werden.

Unklares Bild.

• Sicherstellen, dass das Antennenkabel richtig angeschlossen ist.

• Nachprüfen, ob die TV-Signale richtig empfangen werden.

• Eine schlechte Bildqualität kann auf eine A-VHS-Kamera oder Camcorder und andere Anschlüsse von Peripheriegeräten gleichzeitig zurückzuführen sein. Schalten Sie eines der anderen Peripheriegeräte aus.

• Das "Geisterbild" oder doppelte Bild kann durch ein Blockieren der Antenne wegen löschen Hochhäusern oder Hügeln verursacht werden. Die Bildqualität kann mit einer guten Richtantenne verbessert werden.

• Die horizontalen Punktlinien auf den Bildern können durch elektrische Störungen verursacht werden, wie z. B. Haarfön, Neonlampen in der unmittelbaren Nähe löschen. Schalten Sie diese Geräte aus oder entfernen Sie sie

Zu dunkles, zu helles oder zu abgetöntes Bild.

• Die Farbeinstellung prüfen.

• Die Helligkeits-Einstellung prüfen.

• Die Schärfe-Einstellung prüfen.

• Die Fluoreszenzlampe hat möglicherweise das Ende ihrer Nutzungsdauer erreicht.

Die Fernbedienung funktioniert nicht.

• Überprüfen Sie die Batterien der Fernbedienung.

• Sicherstellen, dass das Sensorfenster für die Fernbedienung keinem starken Licht von Neonlampen ausgesetzt ist.

• Versuchen Sie, die Sensorlinse für die Fernbedienung auf dem TV mit einem weichen Tuch sauberzuwischen.

• Wenden Sie die Tasten (Zugriffstasten) auf dem TV an, bevor die Fernbedienung funktioniert.

Wenn die oben dargestellten Elemente Ihr technisches Problem nicht lösen sollten, beziehen Sie sich auf die Garantiekarte für weitergehende Serviceinformationen.

Deutsch

Produkt-Spezifikationen

Element Spezifikation

Anzeigeschirm Auflösung 1280 x 768

Mechanisch Abmessungen (BxHxT mm) 828 x 484 x 248

Schwenkwinkel -20 bis +20

Gewicht (kg)/(Pfd.) 14/30

Montage an die Wand Ja (Montage-Kit jedoch nicht mitgeliefert)

TV-System Ziel Europa

Farbsystem PAL/SECAM

Tonsystem B/G/D/K/I/L

Stereosystem NICAM/FM stereo (A2)

Anschlußklemme Ziel Europa

AV1/SCART1 SCART (CVBS,RGB,S-Video,Audio R/L)

AV2/SCART2 SCART (CVBS,RGB,S-Video,YPbPr/YCbCr,Audio R/L)

AV3 FBAS/Audio R/L

PC D-sub JA

HDMI JA

PC-Audio-Eingang JA

Kartenleser CFI/II/SM/MS/SD/MMC/MS Pro

Audiosystem 3D-Surround JA

Lautsprecher 5W+5W

SRS WOW

Stromversorgung Max. Strom- aufnahme 150W

Acer AT2601W User Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
