Acer ASPIRE 5745PG, ASPIRE 5745P User Manual

English
Français
Deutsch
Italiano
Español
Português
Nederlands
Norsk
Dansk
Svenska
Suomi

Русский

Polski
Magyar
Čeština
Slovenčina
Slovenski
Hrvatski
Română

Български

Eesti
Latviski
Lietuviškai

Ελληνικά

Türkçe

日本語

한국어

繁體中文

简体中文

Bahasa Indonesia

ä·Â

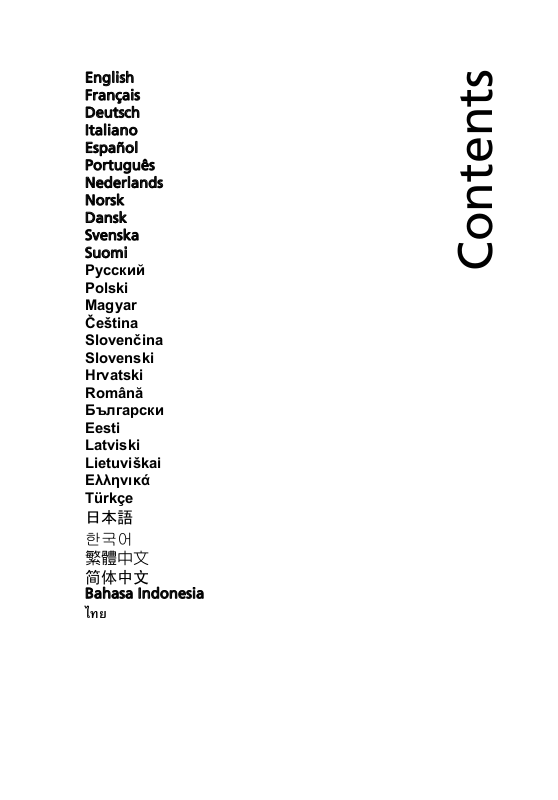

Contents

Aspire Notebook Series

Quick Guide

© 2010. Acer Incorporated.
All Rights Reserved.

Aspire Notebook Series Quick Guide
Original Issue: 04/2010

Model number: __________________________________

Serial number: ___________________________________

Date of purchase: ________________________________

Place of purchase: ________________________________

First things first

We would like to thank you for making an Acer notebook your choice for
meeting your mobile computing needs.

Your guides

To help you use your Acer notebook, we have designed a set of guides:

First off, the setup poster helps you get started with setting up your computer.

The Aspire Generic User Guide contains useful information applying to all
models in the Aspire product series. It covers basic topics such as using the
keyboard and audio, etc. Please understand that due to its nature, the Generic
User Guide as well as the AcerSystem User Guide mentioned below will
occasionally refer to functions or features which are only contained in certain
models of the series, but not necessarily in the model you purchased. Such
instances are marked in the text with language such as "only for certain
models".

The Quick Guide introduces you to the basic features and functions of your new
computer. For more on how your computer can help you to be more productive,
please refer to the AcerSystem User Guide. This guide contains detailed
information on such subjects as system utilities, data recovery, expansion
options and troubleshooting. In addition it contains warranty information and
the general regulations and safety notices for your notebook. It is available in
Portable Document Format (PDF) and comes preloaded on your notebook.
Follow these steps to access it:

1 Click on Start, All Programs, AcerSystem.

2 Click on AcerSystem User Guide.

3

Note: Viewing the file requires Adobe Reader. If Adobe Reader is not
installed on your computer, clicking on AcerSystem User Guide will run the
Adobe Reader setup program first. Follow the instructions on the screen to
complete the installation. For instructions on how to use Adobe Reader,
access the Help and Support menu.

4

Your Acer notebook tour

English

After setting up your computer as illustrated in the setup poster, let us show
you around your new Acer notebook.

Top view

1
2

3

12

4
5

6

11
10

7

8

# Icon Item Description

1 Integrated webcam Web camera for video communication

(only for certain models).

2 Microphone Internal microphone for sound recording.

9

5

# Icon Item Description

3 Touchscreen Liquid-Crystal Display (LCD) touchscreen

to display computer output.
Supports touch input and multi-gesture

controls. For more information, please
view the video tutorial preloaded on your
computer.

4 HDD indicator Indicates when the hard disk drive is

active.

Num Lock indicator Lights up when Num Lock is activated.

Caps Lock indicator Lights up when Caps Lock is activated.

5 Power button/

indicator

6 Keyboard For entering data into your computer.

7 Touchpad Touch-sensitive pointing device which

8 Power indicator Indicates the computer's power status.

Battery indicator Indicates the computer's battery status.

Communication
indicator

9 Click buttons (left

and right)

10 Optical drive eject

button

11 P Acer PowerSmart key Puts your computer into power-saving

P key Programmable key (configuration may

12 Speakers Deliver stereo audio output.

Turns the computer on and off. Indicates
the computer's power status.

functions like a computer mouse.

1. Charging: The light shows amber when
the battery is charging.

2. Fully charged: The light shows blue
when in AC mode.

Indicates the computer’s wireless
connectivity device status.

The left and right buttons function like
the left and right mouse buttons.

Ejects the optical disk from the drive.

mode (configuration may vary by model).

vary by model).

English

English

6

Hotkeys

The computer employs hotkeys or key combinations to access most of the
computer's controls like screen brightness and volume output.

To activate hotkeys, press and hold the <Fn> key before pressing the other key
in the hotkey combination.

Hotkey Icon Function Description

<Fn> + <F3> Communication Enables/disables the computer’s

<Fn> + <F4> Sleep Puts the computer in Sleep mode.

<Fn> + <F5> Display toggle Switches display output between

<Fn> + <F6> Screen blank Turns the display screen backlight

<Fn> + <F7> Touchpad

toggle

<Fn> + <F8> Speaker toggle Turns the speakers on and off.

communication devices.

the display screen, external
monitor (if connected) and both.

off to save power. Press any key to
return.

Turns the internal touchpad on
and off.

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> +
<Home>

<Fn> +
<Pg Up>

<Fn> +
<Pg Dn>

<Fn> + <End> Next Jump to the next media file.

Brightness up Increases the screen brightness.

Brightness down Decreases the screen brightness.

Volume up Increases the sound volume.

Volume down Decreases the sound volume.

Play/Pause Play or pause a selected media file.

Stop Stop playing the selected media

file.

Previous Return to the previous media file.

7

Closed front view

12

# Icon Item Description

1 Multi-in-1 card reader Accepts Secure Digital (SD),

MultiMediaCard (MMC), Memory Stick
(MS), Memory Stick PRO (MS PRO),
xD-Picture Card (xD).

Note: Push to remove/install the card.
Only one card can operate at any given
time.

2

1

Power

1

Battery

Communication
indicator

1

Indicates the computer's power status.

Indicates the computer's battery status.

1. Charging: The light shows amber
when the battery is charging.

2. Fully charged: The light shows blue
when in AC mode.

Indicates the computer’s wireless
connectivity device status.

English

1. The front panel indicators are visible even when the computer cover is closed.

Rear view

1

# Item Description

1 Battery bay Houses the computer's battery pack.

English

8

Left view

2134567

# Icon Item Description

1 Kensington lock slot Connects to a Kensington-compatible

2 Ventilation slots Enable the computer to stay cool, even

3 External display

(VGA) port

computer security lock.
Note: Wrap the computer security lock

cable around an immovable object such
as a table or handle of a locked drawer.
Insert the lock into the notch and turn
the key to secure the lock. Some keyless
models are also available.

after prolonged use.

Connects to a display device
(e.g., external monitor, LCD projector).

4 HDMI port Supports high-definition digital video

5 Ethernet (RJ-45) port Connects to an Ethernet 10/100/1000-

6 USB 2.0 port Connect to USB 2.0 devices

7

Microphone jack

Headphones/speaker/
line-out jack with S/
PDIF support

connections.

based network.

(e.g., USB mouse, USB camera).

Accepts inputs from external
microphones.

Connects to audio line-out devices
(e.g., speakers, headphones).

9

Right view

21345

# Icon Item Description

1 USB 2.0 ports Connect to USB 2.0 devices

2 Optical drive Internal optical drive; accepts CDs or

3 Optical disk access

indicator

4 Emergency eject hole Ejects the optical drive tray when the

5 DC-in jack Connects to an AC adapter.

(e.g., USB mouse, USB camera).

DVDs.

Lights up when the optical drive is active.

computer is turned off.
Note: Insert a paper clip to the

emergency eject hole to eject the optical
drive tray when the computer is off.

English

10

Base view

English

1

2

3

# Icon Item Description

1 Battery bay Houses the computer's battery pack.

2 Battery lock Locks the battery in position.

3Memory

compartment

Hard disk bay - Main Houses the computer's hard disk (secured

Houses the computer's main memory.

with screws).

4

4 Battery release latch Releases the battery for removal.

Environment

• Temperature:

• Operating: 5°C to 35°C

• Non-operating: -20°C to 65°C

• Humidity (non-condensing):

• Operating: 20% to 80%

• Non-operating: 20% to 80%

Gamme de notebook Aspire

Guide rapide

© 2010 Tous droits réservés.

Guide rapide de la gamme de notebook Aspire
Première publication : 04/2010

Modèle : __________________________________________

No. de série : ______________________________________

Date d’achat : _____________________________________

Lieu d’achat : ______________________________________

Pour commencer

Nous désirons vous remercier d’avoir fait d’un notebook Acer votre choix pour
répondre à vos besoins informatiques mobiles.

Vos guides

Pour vous aider à utiliser votre notebook Acer, nous avons conçu plusieurs
guides :

Tout d’abord, le poster Pour partir du bon pied... vous aide à configurer votre
ordinateur.

Le Guide utilisateur générique de la gamme Aspire contient des informations
utiles qui s’appliquent à tous les modèles de la gamme des produits Aspire.
Il couvre les sujet de base, telles que l'utilisation du clavier, du son, etc. Il faut
comprendre que du fait de sa nature, le Guide utilisateur générique ainsi que le
AcerSystem User Guide mentionné ci-dessous fera référence parfois à des
fonctions ou des caractéristiques qui ne sont contenues que dans certains
modèles de la gamme, mais pas nécessaire dans le modèle que vous avez
acheté. Ces cas sont marqués dans le texte avec des mentions telles que
« seulement pour certains modèles ».

Le Guide rapide présente les fonctionnalités et fonctions de base de votre
ordinateur. Pour plus d’information sur l’aide que peut vous apporter pour être
plus productif, veuillez vous reporter à AcerSystem User Guide. Ce guide
contient des informations détaillées sur des sujets tels que les utilitaires
systèmes, la récupération des données, les options d’extension et le dépannage.
De plus, il contient des informations de garantie et les réglementations
générales et les avis de sécurité pour votre notebook. Il est disponible au format
PDF (Portable Document Format) et est préchargé sur votre notebook. Procédez
comme suit pour y accéder :

1 Cliquez sur Démarrer, Tous les programmes, puis AcerSystem.
2 Cliquez sur AcerSystem User Guide.

3

Remarque : L’affichage du fichier nécessite Adobe Reader. Si Adobe Reader
n’est pas installé dans votre ordinateur, le clic sur AcerSystem User Guide va
exécuter le programme d’installation d’Adobe Reader. Suivez les
instructions à l’écran pour terminer l’installation. Pour des instructions sur
l’utilisation de Adobe Reader, accédez au menu Aide et Support.

4

Français

1

3

2

4
5

6

7

8

9

10

11

12

Votre visite guidée du notebook Acer

Après avoir configuré votre ordinateur comme illustré dans le poster, nous
allons vous faire explorer votre nouveau notebook Acer.

Vue supérieure

# Icône Élément Description
1 Webcam intégrée Webcam pour communication vidéo

(seulement pour certains modèles).

Français

# Icône Élément Description
2 Microphone Microphone interne pour l’enregistrement

3 Écran tactile Un écran tactile à affichage par cristaux

4 Indicateur du disque

dur

Indicateur Verr Num Est allumé lorsque Verr Num est activée.

Indicateur Verr Maj Est allumé lorsque Verr Maj est activée.

sonore.

liquide (LCD) affiche les données de
l’ordinateur.

Supporte la saisie au toucher et les
contrôles par mouvements des doigts.
Pour plus d’informations, veuillez regarder
la vidéo explicative préenregistrée sur
votre ordinateur.

Indique l’activité du disque dur.

5

5 Bouton/Indicateur

d’alimentation

6 Clavier Pour l’entrée des informations dans votre

7 Touchpad Périphérique de pointage sensible au

8 Indicateur

d’alimentation

Indicateur de
batterie

Indicateur de
communication

9 Boutons

(gauche et droit)

10 Bouton d’éjection

du lecteur optique

Met l’ordinateur sous tension et hors
tension. Indique l’état d’alimentation de
l’ordinateur.

ordinateur.

touché qui fonctionne comme une souris.
Indique l’état d’alimentation de

l’ordinateur.

Indique l’état de la pile de l’ordinateur.

1. Charge : La lumière est orange lorsque
la pile se recharge.

2. Pleine charge : La diode est bleue en
mode secteur.

Indique l’état du périphérique de
connectivité sans fil de l’ordinateur.

Le bouton gauche et le bouton droit
fonctionnent comme le bouton gauche et
le bouton droit d’une souris.

Éjecte le disque optique du lecteur.

6

Français

# Icône Élément Description
11

P

12 Haut-parleurs Produit le son stéréo.

Touche
Acer PowerSmart

Touche P Touche programmable (la configuration

Place votre ordinateur en mode
d’économie d’énergie (la configuration
peut varier en fonction du modèle).

peut varier en fonction du modèle).

Touches spéciales

L’ordinateur emploie des touches spéciales (combinaisons de touches) pour
accéder à la plupart des contrôles de l’ordinateur comme la luminosité de
l’écran et le volume sonore.

Pour activer les touches spéciales, appuyez et maintenez la touche <Fn> avant
d’appuyer sur l’autre touche dans la combinaison de la touche spéciale.

Touche spéciale Icône Fonction Description
<Fn> + <F3> Communication Active/désactive les périphériques

<Fn> + <F4> Sommeil Place l’ordinateur en mode de

de communication de
l’ordinateur.

Sommeil.

<Fn> + <F5> Choix de

<Fn> + <F6> Écran noir Désactive le rétro éclairage de

<Fn> + <F7> Touchpad Active et désactive le touchpad.

<Fn> + <F8> Haut-parleur Active et désactive les haut-

<Fn> + < >

<Fn> + < >

<Fn> + < >

l’affichage

Accroissement
de la luminosité

Décroissement
de la luminosité

Volume + Augmente le volume sonore.

Permet de permuter l’affichage
entre l’écran d’affichage, le
moniteur externe (s’il est
connecté) et les deux.

l’écran pour économiser
l’énergie. Appuyez sur une
touche pour le rallumer.

parleurs.

Augmente la luminosité de
l'écran.

Diminue la luminosité de l’écran.

Français

Touche spéciale Icône Fonction Description

12

<Fn> + < >

Volume - Diminue le volume sonore.

7

<Fn> + <Origine> Lecture/Pause Lisez ou effectuez une pause d’un

<Fn> + <Pg Up> Arrêter Arrêtez la lecture du fichier

<Fn> + <Pg Dn> Précédent Retournez au fichier multimédia

<Fn> + <Fin> Suiv Passez au fichier multimédia

fichier multimédia sélectionné.

multimédia sélectionné.

précédent.

suivant.

Vue frontale fermée

# Icône Élément Description
1 Lecteur de cartes

multiples en un

2

Alimentation

Accepte une carte mémoire Secure Digital
(SD), MultiMediaCard (MMC), Memory Stick
(MS), Memory Stick Pro (MS PRO), et xD­Picture (xD).

Remarque : Poussez pour retirer/installer la
carte. Seule une carte peut fonctionner à
un moment donné.

1

Indique l’état d’alimentation de
l’ordinateur.

1

Batterie

Indicateur de
communication

1. Les indicateurs du panneau avant sont visibles même lorsque l’écran LCD est
fermé.

Indique l’état de la pile de l’ordinateur.

1. Charge : La lumière est orange lorsque la
pile se recharge.

2. Pleine charge : La diode est bleue en
mode secteur.

Indique l’état du périphérique de

1

connectivité sans fil de l’ordinateur.

8

Français

1

2134567

Vue arrière

# Élément Description
1 Baie de la batterie Contient la batterie de l’ordinateur.

Vue gauche

# Icône Élément Description
1 Fente pour cadenas

Kensington

2 Fentes de

ventilation

3 Port d’affichage

(VGA) externe

4 Port HDMI Prend en charge les connexions vidéo

Se connecte à un cadenas de sécurité pour
ordinateur Kensington.

Remarque : Enroulez le câble du cadenas de
sécurité pour ordinateur autour d’une
table, de la poignée d’un tiroir verrouillé,
ou de tout autre objet fixe. Insérez le
cadenas dans l’encoche et tournez la clef
pour verrouiller le cadenas. Certains
modèles ne possèdent pas de clef.

Permettent à l’ordinateur de rester froid,
même après une longue utilisation.

Se connecte à un périphérique d’affichage
(p.ex. un moniteur externe, un projecteur
LCD).

numériques à haute définition.

5 Port Ethernet RJ-45 Se connecte à un réseau Ethernet

10/100/1000 Base.

Français

# Icône Élément Description

21345

6 Port USB 2.0 Se connectent à des périphériques USB 2.0

(p.ex. une souris USB, une caméra USB).

9

7 Prise microphone Accepte les entrées de microphones

Prise de sortie
audio/haut-parleur/
casque avec prise
en charge de S/PDIF

externes.

Se connecte à des périphériques audio en
sortie (p.ex. haut-parleurs ou un casque
stéréo).

Vue droite

# Icône Élément Description
1 Ports USB 2.0 Se connectent à des périphériques USB 2.0

2 Lecteur optique Lecteur optique interne, accepte les CD ou

3 Indicateur d’accès

du disque optique

4 Trou d’éjection

d’urgence

5 Prise d’alimentation Se connecte à l’adaptateur secteur.

(p.ex. une souris USB, une caméra USB).

les DVD.
S’allume lorsque le lecteur optique est

actif.
Éjecte le plateau du lecteur optique

lorsque l’ordinateur est hors tension.
Remarque : Insérez un trombone dans le

trou d’éjection d’urgence pour éjecteur le
plateau du lecteur optique même quand
l'ordinateur est éteint.

10

Français

1

3

2

4

Vue de la base

# Icône Élément Description
1 Baie de la batterie Contient la batterie de l’ordinateur.

2 Verrou de la batterie Verrouille la batterie en position.

3 Compartiment

mémoire

Baie du disque dur­principal

4 Loquet de libération

de la batterie

Environnement

• Température :

• En marche : 5°C à 35°C

• À l’arrêt : -20°C à 65°C

• Humidité (sans condensation) :

• En marche : 20% à 80%

• À l’arrêt : 20% à 80%

Contient la mémoire principale de
l’ordinateur.

Contient le disque dur de l'ordinateur
(fixé avec des vis).

Libère la batterie pour le retrait.

Aspire Notebook Serie

Kurzanleitung

© 2010 Alle Rechte vorbehalten.

Kurzanleitung für Aspire Notebook Serie
Originalausgabe: 04/2010

Modellnummer: ___________________________________

Seriennummer: ____________________________________

Kaufdatum: _______________________________________

Kaufort: __________________________________________

Das Wichtigste zuerst

Wir möchten uns bei Ihnen dafür bedanken, dass Sie sich in Bezug auf mobilen
Computerbedarf für ein Acer-Notebook entschieden haben.

Ihre Anweisungen

Als Hilfe für Sie beim Benutzen Ihres Acer-Notebooks haben wir einen Satz von
Richtlinien aufgestellt:

Zuallererst hilft Ihnen das Übersichtsblättchen Für den Anfang..., Ihren
Computer das erste Mal in Betrieb zu nehmen.

Die Allgemeine Bedienungsanleitung für die Aspire Serie enthält hilfreiche
Informationen, die sich auf alle Modelle der Aspire-Produktserien beziehen. Es
werden Themen wie z. B. die Verwendung der Tastatur, Audio usw. behandelt.
Die Allgemeine Bedienungsanleitung und die AcerSystem User Guide können
sich z. T. auf Funktionen oder Eigenschaften beziehen, die es nur in bestimmten
Modellen der Serien und nicht unbedingt in dem von Ihnen erworbenen Modell
gibt. Solche Stellen sind im Text als "Nur für bestimmte Modelle"
gekennzeichnet.

Das Kurzanleitung stellt Ihnen die grundlegenden Features und Funktionen
Ihres neuen Computers vor. Für weitere Informationen dazu, wie Ihnen Ihr
Computer helfen kann, noch produktiver zu arbeiten, lesen Sie bitte den
AcerSystem User Guide. Dieses Benutzerhandbuch enthält detaillierte
Informationen zu Themen wie z. B. System-Programmen,
Datenwiederherstellung, Erweiterungsoptionen und Problembehebung.
Darüber hinaus enthält es Informationen zur Garantie und allgemeine
Bestimmungen und Sicherheitshinweise zu Ihrem Notebook. Das
Benutzerhandbuch steht in PDF (Portable Document Format) zur Verfügung
und ist bereits in Ihrem Notebook installiert. Folgen Sie den folgenden
Schritten, um auf das Benutzerhandbuch zuzugreifen:

1 Klicken Sie auf Start, Alle Programme, AcerSystem.
2 Klicken Sie auf AcerSystem User Guide.

3

Hinweis: Zum Betrachten der Datei muß Adobe Reader installiert sein.
Wenn Adobe Reader nicht auf Ihrem Computer installiert ist, wird durch
Klicken auf AcerSystem User Guide zuerst das Setup-Programm von Adobe
Reader ausgeführt. Folgen Sie zum Durchführen der Installation den
Anweisungen auf dem Bildschirm. Hinweise über die Verwendung von
Adobe Reader finden Sie im Menü Hilfe und Support.

4

Deutsch

1

3

2

4
5

6

7

8

9

10

11

12

Ihre Acer-Notebook-Tour

Nachdem Sie den Computer wie im Setup-Poster gezeigt aufgestellt haben,
finden Sie im Folgenden eine Übersicht über Ihr neues Acer-Notebook.

Ansicht von oben

# Symbol Element Beschreibung
1 Integrierte

Webcam

2 Mikrofon Internes Mikrofon für die Tonaufnahme.

Web-Kamera für die Videokommunikation
(nur für bestimmte Modelle erhältlich).

Deutsch

# Symbol Element Beschreibung
3 Touchscreen LCD (Liquid-Crystal Display)-Touchscreen

4 HDD-Anzeige Leuchtet auf, wenn die Festplatte aktiv ist.

Num Lock-Anzeige Leuchtet auf, wenn die Num Lock-Funktion

Caps Lock-Anzeige Leuchtet auf, wenn die Caps Lock-Funktion

5 Ein-/Aus-Taste/-

Anzeige

6 Tastatur Dient der Eingabe von Daten in den

7 Touchpad Berührungssensibles Zeigegerät, das die

8 Energieanzeige Zeigt den Ein/Aus-Status des Computers an.

zur Anzeige der Computerausgabe.
Unterstützt Fingereingabe und

Mehrfachbewegungs-Steuerung. Weitere
Informationen finden Sie in der auf dem
Computer befindlichen Videoanleitung.

aktiviert ist.

aktiviert ist.
Schaltet den Computer ein und aus.

Zeigt den Ein/Aus-Status des Computers an.

Computer.

gleichen Funktionen besitzt wie eine
Computer-Maus.

5

Akku-Anzeige Zeigt den Akkustatus des Computers an.

1. Aufladung: Die Leuchte erscheint gelb,
wenn der Akku aufgeladen wird.

2. Voll aufgeladen: Die Leuchte erscheint
blau, wenn Netzstrom verwendet wird.

Anzeige für
Kommunikation

9 Anklicktasten

(links und rechts)

10 Auswurftaste für

optisches Laufwerk

11

P

12 Lautsprecher Geben Sie Ton in Stereo aus.

Acer PowerSmart­Taste

P-Taste Programmierbare Taste (konfiguration

Zeigt den Verbindungsstatus der
drahtlosen Geräte des Computers an.

Die linken und rechten Tasten
funktionieren wie die linken und rechten
Tasten einer Maus.

Fährt das optische Laufwerk heraus.

Aktiviert den Energiesparmodus des
Computers (konfiguration kann sich von
Modell zu Modell unterscheiden)

kann sich von Modell zu Modell
unterscheiden)

6

Deutsch

Hotkeys

Der Computer besitzt Direkttasten oder Tastenkombinationen für den Zugriff
auf Computersteuerungen wie z. B. Bildschirmhelligkeit und
Ausgangslautstärke.

Zum Aktivieren von Hotkeys müssen Sie zuerst die <Fn>-Taste drücken und
halten und dann die andere Taste der Hotkey-Kombination drücken.

Hotkey Symbol Funktion Beschreibung
<Fn> + <F3> Kommunikation Aktiviert/Deaktiviert die

Kommunikationsgeräte des
Computers.

<Fn> + <F4> Energiesparmodus Schaltet den Computer in den

Energiesparmodus.

<Fn> + <F5> Display-Schalter Wechselt die Anzeigeausgabe

zwischen Anzeigebildschirm,
externem Monitor (falls
angeschlossen) und
gleichzeitig beiden Anzeigen.

<Fn> + <F6> Bildschirm leer Schaltet die

<Fn> + <F7> Touchpad-

Schalter

Hintergrundbeleuchtung des
Bildschirms aus, um Energie zu
sparen. Drücken Sie zum
Einschalten eine beliebige
Taste.

Schaltet das interne Touchpad
ein oder aus.

<Fn> + <F8> Lautsprecher-

Schalter

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + <Pos1> Wiedergabe/

Heller Erhöht die

Dunkler Verringert die

Lauter Erhöht die Lautstärke.

Leiser Verringert die Lautstärke.

Pause

Schaltet die Lautsprecher ein
und aus.

Bildschirmhelligkeit.

Bildschirmhelligkeit.

Geben Sie hiermit die
ausgewählte Mediendatei
wieder und halten Sie die
Wiedergabe an.

Deutsch

Hotkey Symbol Funktion Beschreibung

12

<Fn> + <Pg Up> Stopp Beenden Sie hiermit die

Wiedergabe der ausgewählten
Mediendatei.

<Fn> + <Pg Dn> Zurück Hiermit gelangen Sie zur

vorherigen Mediendatei
zurück.

<Fn> + <Ende> Weiter Hiermit springen Sie zur

nächsten Mediendatei.

Geschlossene Vorderseite

# Symbol Element Beschreibung
1 Mehrere-in-1-

Kartenleser

2

Stromanzeige

Eignet sich für Secure Digital (SD),
MultiMediaCard (MMC), Memory Stick (MS),
Memory Stick PRO (MS PRO) und xD-Picture
Card (xD).

Hinweis: Drücken Sie hier, um die Karte zu
entfernen/einzusetzen. Es kann nicht mehr
als eine Karte gleichzeitig verwendet
werden.

1

Zeigt den Ein/Aus-Status des Computers an.

7

1

Akkuanzeige

Anzeige für
Kommunikation

1. Die Statusanzeigen auf der Vorderseite sind selbst dann zu sehen, wenn die
Computerklappe geschlossen ist.

Zeigt den Akkustatus des Computers an.

1. Aufladung: Die Leuchte erscheint gelb,
wenn der Akku aufgeladen wird.

2. Voll aufgeladen: Die Leuchte erscheint
blau, wenn Netzstrom verwendet wird.

Zeigt den Verbindungsstatus der drahtlosen

1

Geräte des Computers an.

8

Deutsch

1

2134567

Ansicht von hinten

# Element Beschreibung
1 Akkufach Enthält den Akku des Computers.

Linke Seite

# Symbol Element Beschreibung
1 Steckplatz für

Kensington-Schloss

2 Belüftungsschlitze Schützt den Computer vor Überhitzung,

3 Anschluss für

externe Anzeige
(VGA)

4 HDMI-Anschluss Unterstützt digitale High-Definition-

Hier können Sie ein Kensington­kompatibles Sicherheitsschloss für den
Computer anbringen.

Hinweis: Binden Sie ein
Diebstahlsicherungskabel an ein
unbewegliches Objekt wie einen Tisch
oder einen Griff einer abgeschlossenen
Schublade. Stecken Sie das Schloss in den
Anschluss für die Diebstahlsicherung, und
schließen Sie dieses ab. Es gibt auch
Modelle ohne Schlüssel.

selbst bei längerem Einsatz.
Hier schließen Sie ein Anzeigegerät an.

(z. B. einen externen Monitor oder
LCD-Projektor).

Video-Verbindungen.

5 Ethernet (RJ-45)-

Anschluss

Hier schließen Sie ein auf Ethernet
10/100/1000-basiertes Netzwerk an.

Deutsch

# Symbol Element Beschreibung

21345

6 USB 2.0-Anschluss Zum Anschluss von USB 2.0-Geräten

(z. B. USB-Maus, USB-Kamera).

9

7 Mikrofonbuchse Eignet sich für Eingaben aus externen

Buchse für
Kopfhörer/
Lautsprecher/
Ausgang mit S/PDIF­Unterstützung

Mikrofonen.

Zum Anschluss von Audioausgabe­Geräten (z. B. Lautsprecher, Kopfhörer).

Rechte Seite

# Symbol Element Beschreibung
1 USB 2.0-Anschlüsse Zum Anschluss von USB 2.0-Geräten

(z. B. USB-Maus, USB-Kamera).

2 Optisches Laufwerk Internes optisches Laufwerk; eignet sich für

CDs oder DVDs.

3Optische Disk

Anzeige

4 Mechanisches

Auswurfloch

5 DC-Eingangsbuchse Hier schließen Sie das Netzteil an.

Leuchtet auf, wenn optisches Laufwerk
aktiv ist.

Schiebt den Träger des optischen
Laufwerks aus, wenn der Computer
ausgeschaltet ist.

Hinweis: Stecken Sie eine Büroklammer in
das Auswurfloch, um den Träger des
optischen Laufwerkes herauszufahren,
wenn der Computer nicht eingeschaltet ist.

10

Deutsch

1

3

2

4

Unterseite

# Symbol Element Beschreibung
1 Akkufach Enthält den Akku des Computers.

2 Akkuverschluss Sichert den Akku an seiner Position.

3 Speicherfach Enthält den Hauptspeicher des

Hauptfach für
Festplatte

4 Verriegelung des

Akkus

Computers.

Enthält die Computer-Festplatte
(durch Schrauben gesichert).

Entsperrt den Akku für die Herausnahme.

Umgebung

• Temperatur:

• Betrieb: 5°C bis 35°C

• Nichtbetrieb: -20°C bis 65°C

• Luftfeuchtigkeit (nicht kondensierend):

• Betrieb: 20% bis 80%

• Nichtbetrieb: 20% bis 80%

Notebook serie Aspire

Guida rapida

© 2010 Tutti i diritti riservati.

Guida rapida per Notebook serie Aspire
Prima edizione: 04/2010

Numero di modello: _______________________________

Numero di serie: ___________________________________

Data di acquisto: __________________________________

Luogo d'acquisto: __________________________________

Avvertenze preliminari

Grazie per aver scelto il notebook Acer, la scelta ideale per poter lavorare in
piena libertà anche in movimento.

Le guide disponibili

Sono state realizzate delle guide per assistere l’utente nell’uso del notebook
Acer:

Innanzitutto, il documento Per i principianti... per semplificare la
configurazione del computer.

La Manale utente generale a Aspire Series contiene informazioni utili per tutti i
modelli della serie Aspire. Copre gli argomenti base come ad esempio l’uso della
tastiera, audio, ecc. A causa della sua natura, la Manale utente generale cosi
come il AcerSystem User Guide menzionata in precedenza a volte fa riferimento
a funzioni o caratteristiche presenti solamente in alcuni modelli della serie, ma
non necessariamente del modello acquistato. Per questo motivo alcuni elementi
nel testo sono indicati con "solo per alcuni modelli".

Guida rapida vi presenta le caratteristiche e le funzioni principali del vostro
nuovo computer. Per altre nozioni su come il vostro computer può aiutarvi a
diventare ancora più produttivi, consultate la AcerSystem User Guide. Questa
guida contiene informazioni dettagliate su argomenti come utilità del sistema,
ripristino dei dati, opzioni di espansione e ricerca guasti. In aggiunta contiene le
informazioni sulla garanzia e i regolamenti generali e le avvertenze per la
sicurezza del vostro notebook. È disponibile nel formato PDF (Portable
Document Format) e viene fornita già caricata nel notebook. Per accedervi
seguite questi passaggi:

1 Fare clic su Start, Programmi, AcerSystem.
2 Fare clic su AcerSystem User Guide.

3

Nota: Per visualizzare il file, è necessario che sul computer sia installato
Adobe Reader. Se Adobe Acrobat Reader non è installato sul computer, fare
clic su AcerSystem User Guide per eseguire il programma di installazione di
Adobe Reader. Per completare l'installazione, attenersi alle istruzioni
visualizzate sullo schermo. Per istruzioni sull'uso di Adobe Reader,
consultare il menu Guida in linea e supporto tecnico.

4

Italiano

1

3

2

4
5

6

7

8

9

10

11

12

Presentazione del notebook Acer

Dopo aver configurato il computer come illustrato nel manifesto, far
riferimento alla presente documentazione per la presentazione del nuovo
notebook Acer.

Vista dall’alto

# Icona Elemento Descrizione
1 Webcam integrata Webcam per comunicazioni video

(solo per alcuni modelli).

2 Microfono Microfono interno per la registrazione di

audio.

Italiano

# Icona Elemento Descrizione
3 Touchscreen Touchscreen LCD (Liquid-Crystal Display) per

4 Indicatore disco

rigido

Indicatore Bloc
Num

Indicatore Bloc
Maiusc

5 Pulsante di

accensione/

indicatore
6 Tastiera Per l’immissione di dati sul computer.
7 Touchpad Dispositivo di puntamento sensibile al tocco

8 Indicatore di

9 Tasti clic

10 Tasto di espulsione

11

12 Altoparlanti Emette l’uscita audio stereo.

accensione/

alimentazione

Indicatore batteria Indicano lo stato della batteria del computer.

Indicatore

comunicazione

(sinistra e destra)

del disco ottico

Tasto Acer

P

PowerSmart

Tasto P Tasto programmabile (la configurazione può

visualizzare l’uscita computer.
Supporta l’inserimento touch e i controlli con

movimenti multipli. Per ulteriori
informazioni, visualizzare le esercitazioni
video già caricate nel computer.

Si accende quando l'hard disk è attivo.

Si illumina quando Bloc Num è attivato.

Si illumina quando Bloc Maiusc è attivato.

Accende/spegne il computer. Indicano lo
stato di accensione/alimentazione del
computer.

con funzioni simili a quelle di un comune
mouse.

Indicano lo stato di accensione/alimentazione
del computer.

1. In carica: Luce di colore giallo quando la
batteria è in ricarica.

2. Completamente carica: Luce di colore blu
quando è nella modalità AC.

Indica lo stato della connettività wireless del
computer.

I tasti destra e sinistra hanno le stesse
funzioni dei tasti destra e sinistra del mouse.

Espelle il disco ottico dall'unità.

Per attivare la modalità di risparmio
energetico (la configurazione può variare in
relazione al modello).

variare in relazione al modello).

5

6

Italiano

Tasti di scelta rapida

Il computer utilizza i tasti di scelta o le combinazioni di tasti per l’accesso a molti
controlli del computer come luminosità dello schermo e uscita volume.

Per attivare i tasti di scelta rapida, tenere premuto <Fn> e premere l'altro tasto
della combinazione.

Tasti di scelta
rapida

<Fn> + <F3> Comunicazioni Attiva/disattiva i dispositivi di

<Fn> + <F4> Sospensione Attiva la modalità sospensione

Icona Funzione Descrizione

comunicazione del computer.

del computer.

<Fn> + <F5> Passaggio da

<Fn> + <F6> Avvio di screen

<Fn> + <F7> Attivazione e

<Fn> + <F8> Attivazione e

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + <Home> Play/Pausa Riproduce o sospende la

<Fn> + <Pg Up> Interrompi Interrompe la riproduzione del

uno schermo
all'altro

saver

disattivazione
del touchpad

disattivazione
degli
altoparlanti

Aumento della
luminosità

Riduzione della
luminosità

Aumento del
volume

Riduzione del
volume

Consente la commutazione in
uscita display tra video del
display o monitor esterno
(se collegato) e entrambi.

Disattiva la retroilluminazione
dello schermo per risparmiare
energia. Premere un tasto
qualsiasi per tornare allo stato
precedente.

Attiva e disattiva il touchpad
interno.

Attiva e disattiva gli altoparlanti.

Consente di aumentare la
luminosità dello schermo.

Riduce la luminosità dello
schermo.

Aumenta il volume.

Riduce il volume.

riproduzione del file
multimediale selezionato.

file multimediale selezionato.

7

Italiano

12

Tasti di scelta
rapida

<Fn> + <Pg Dn> Precedente Per passare al file multimediale

<Fn> + <Fine> Avanti Per passare al file multimediale

Icona Funzione Descrizione

precedente.

successivo.

Vista frontale in dettaglio

# Icona Elemento Descrizione
1 Lettore di

schede multiplo

2

Alimentazione

1

Batteria

Indicatore
comunicazione

Supporta Secure Digital (SD), MultiMediaCard
(MMC), Memory Stick (MS), Memory Stick Pro
(MS PRO), xD-Picture Card (xD).

Nota: Premere per rimuovere/installare la
scheda. È possibile utilizzare una sola scheda
di memoria alla volta.

1

Indicano lo stato di accensione/alimentazione
del computer.

Indicano lo stato della batteria del computer.

1. In carica: Luce di colore giallo quando la
batteria è in ricarica.

2. Completamente carica: Luce di colore blu
quando è nella modalità AC.

Indica lo stato della connettività wireless del

1

computer.

1. Gli indicatori del pannello frontale sono visibili anche quando il coperchio del
computer è chiuso.

8

Italiano

1

2134567

Vista posteriore

# Elemento Descrizione
1 Alloggiamento della batteria Contiene il pacco batteria del computer.

Vista da sinistra

# Icona Elemento Descrizione
1 Slot blocco

Kensington

2 Aperture per la

ventilazione

3 Porta display

esterno (VGA)

4 Porta HDMI Supporta collegamento per video digitali ad

Per il collegamento al blocco di sicurezza dei
computer Kensington-compatibili.

Nota: Avvolgere un cavo di sicurezza per
computer intorno ad un oggetto fisso, ad
esempio un tavolo o la maniglia di un
cassetto chiuso a chiave. Inserire la serratura
nel foro e girare la chiave per fissare il
blocco. Sono disponibili anche modelli senza
chiave.

Permettono il raffreddamento del computer,
anche dopo un uso prolungato.

Effettua il collegamento a un dispositivo di
visualizzazione (ad es., monitor esterno,
proiettore LCD).

alta definizione.

5 Porta Ethernet

(RJ-45)

Effettua il collegamento a una rete con
Ethernet 10/100/1000.

Italiano

# Icona Elemento Descrizione

21345

6 Porta USB 2.0 Effettua il collegamento ai dispositivi USB 2.0

(ad es., mouse USB, fotocamera USB).

9

7

Jack microfono

Jack auricolari/
altoparlante/
line-out con
supporto S/PDIF

Accetta ingressi proveniente da microfoni
esterni.

Effettua il collegamento ai dispositivi audio
line-out (ad es., altoparlanti, auricolari).

Vista da destra

# Icona Elemento Descrizione
1 Porte USB 2.0 Effettua il collegamento ai dispositivi USB 2.0

2 Lettore ottico Unità ottica interna, accetta CD o DVD.
3 Indicatore accesso

disco ottico

4 Foro di espulsione

di emergenza

5 Jack CC-in Per il collegamento all’adattatore CA.

(ad es., mouse USB, fotocamera USB).

Si accende quando il disco ottico è attivo.

Espelle il vassoio del disco ottico se il
computer è spento.

Nota: Inserire la punta di un fermaglio nel
foro di apertura di emergenza per espellere
il vassoio dell’unità ottica quando il
computer è spento.

10

Italiano

1

3

2

4

Vista base

# Icona Elemento Descrizione
1 Alloggiamento della

batteria

2 Blocco batteria Blocca la batteria al suo posto.

Contiene il pacco batteria del computer.

3 Vano per la memoria Contiene la memoria principale del

Alloggiamento
principale disco
rigido

4 Gancio di rilascio

della batteria

computer.

Alloggia il disco rigido del computer
(fissato con viti).

Per togliere la batteria.

Condizioni operative

• Temperatura:

• Di esercizio: Da 5°C a 35°C

• Non di esercizio: Da -20°C a 65°C

• Umidità (senza condensa):

• Di esercizio: Da 20% a 80%

• Non di esercizio: Da 20% a 80%

Serie de portátiles Aspire

Guía rápida

© 2010 Reservados todos los derechos.

Guía rápida de la serie de portátiles Aspire
Versión original: 04/2010

Número de modelo: _______________________________

Número de serie: __________________________________

Fecha de compra: __________________________________

Lugar de compra: __________________________________

Primero lo más importante

Le agradecemos que haya elegido el ordenador portátil Acer para satisfacer sus
necesidades de informática móvil.

Las guías

Para ayudarle a utilizar el ordenador portátil Acer, hemos elaborado un
conjunto de guías:

En primer lugar, el póster Para principiantes... contiene información de ayuda
para configurar el ordenador.

La Guía genérica del usuario de la serie Aspire contiene información útil
aplicable a todos los modelos de productos de la serie Aspire. Contempla
aspectos básicos como el uso del teclado, el audio, etc. No obstante, no se olvide
que debido a su carácter, la Guía genérica del usuario además de la AcerSystem
User Guide mencionada a continuación se referirá ocasionamente a las
funciones o características incluídas sólo en ciertos modelos de la serie, pero no
necesariamente al modelo que haya adquirido usted. Dichos ejemplos se
marcará en el texto con indicaciones como "sólo en ciertos modelos".

La Guía rápida presenta las características y funciones básicas de su nuevo
ordenador. Para obtener más información sobre cómo el ordenador puede
ayudarle a ser más productivo, consulte la AcerSystem User Guide. Esa guía
contiene información detallada sobre temas como utilidades del sistema,
recuperación de datos, opciones de expansión y resolución de problemas.
También contiene información sobre la garantía, así como reglamentos
generales y avisos de seguridad para el ordenador portátil. Está disponible en
formato PDF (Portable Document Format) y viene instalada en el ordenador
portátil. Siga el procedimiento siguiente para acceder a la misma:

1 Haga clic en Inicio, Todos los programas, AcerSystem.
2 Haga clic en AcerSystem User Guide.

3

Nota: Para poder ver el archivo, debe tener instalado Adobe Reader. Si no lo
tiene instalado, haga clic en AcerSystem User Guide para que se ejecute el
programa de instalación de Adobe Reader. Siga las instrucciones en
pantalla para completar la instalación. Para obtener información sobre
cómo utilizar Adobe Reader, acceda al menú Ayuda y soporte técnico.

4

Español

1

3

2

4
5

6

7

8

9

10

11

12

Un paseo por el ordenador portátil Acer

Una vez configurado el ordenador del modo indicado en el póster, iniciaremos
un paseo por su nuevo portátil Acer.

Vista superior

# Icono Elemento Descripción
1 Webcam integrada Cámara Web para la comunicación por

vídeo (sólo en determinados modelos).

Español

# Icono Elemento Descripción
2 Micrófono Micrófono interno para la grabación del

3 Pantalla táctil La pantalla táctil de cristal líquido (LCD)

4 Indicador de disco

duro

Indicador de Bloq

Núm

Indicador de Bloq

Mayús
5 Indicador/botón de

alimentación

6 Teclado Para introducir datos en su ordenador.
7 Teclado táctil Dispositivo apuntador táctil que funciona

8 Indicador de

encendido

Indicador de batería Proporciona información sobre el estado

Indicador de

comunicación

9 Botones de clic

(izquierdo y derecho)

10 Botón de expulsión

de la unida óptica
11

12 Altavoces Proporcionan una salida de audio.

Teclas de

P

Acer PowerSmart

Tecla P Tecla programable (la configuración puede

sonido.

muestra la información del ordenador.
Admite la entrada táctil y los controles

mediante gestos de varios toques.
Para más información, reproduzca el vídeo
tutorial que viene precargado en su
ordenador.

Indica si la unidad de disco duro está activa.

Se enciende al activar el bloqueo del
teclado numérico.

Se enciende al activar el bloqueo de
mayúsculas.

Enciende o apaga el ordenador.
Proporciona información sobre el estado
de energía del ordenador.

como un ratón de ordenador.
Proporciona información sobre el estado

de energía del ordenador.

de la batería.

1. Carga: La luz se vuelve ámbar cuando se
carga la batería.

2. Carga completa: La luz se vuelve azul en
modo de CA.

Proporciona información sobre el estado
del dispositivo de conectividad inalámbrica.

Los botones izquierdo y derecho funcionan
como los botones izquierdo y derecho del
ratón.

Expulsa el disco óptico de la unidad.

Activa el modo de ahorro de energía del
ordenador (la configuración puede variar
según el modelo).

variar según el modelo).

5

6

Español

Teclas de acceso directo

El ordenador utiliza teclas de acceso directo o combinaciones de teclas para
acceder a la mayoría de controles del ordenador como el brillo de la pantalla o
la salida de volumen.

Para activar las teclas de acceso directo, mantenga pulsada la tecla <Fn> y pulse
la siguiente tecla de la combinación.

Tecla de acceso
directo

<Fn> + <F3> Comunicación Activa/desactiva los dispositivos

<Fn> + <F4> Suspensión Pone el ordenador en modo de

Icono Función Descripción

de comunicación del ordenador.

suspensión.

<Fn> + <F5> Selector de

<Fn> + <F6> Pantalla en

<Fn> + <F7> Alternar panel

<Fn> + <F8> Alternar

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + <Inicio> Reproducir/

<Fn> + <Pg Up> Detener Detiene la reproducción del

pantalla

blanco

táctil

altavoces

Aumentar brillo Aumenta el brillo de la pantalla.

Disminuir brillo Disminuye el brillo de la pantalla.

Subir volumen Sube el volumen.

Bajar volumen Baja el volumen.

Pausa

Cambia la salida entre la pantalla
y el monitor externo (si está
conectado) o ambos.

Apaga la luz de fondo de la
pantalla para ahorrar energía.
Pulse cualquier tecla para
encenderla.

Activa o desactiva el panel táctil
interno.

Activa o desactiva los altavoces.

Reproduce o hace una pausa en
un archivo multimedia
seleccionado.

archivo multimedia seleccionado.

7

Español

12

Tecla de acceso
directo

<Fn> + <Pg Dn> Anterior Regresa al archivo multimedia

<Fn> + <Fin> Siguiente Salta al siguiente archivo

Icono Función Descripción

anterior.

multimedia.

Vista frontal cerrada

# Icono Elemento Descripción
1 Lector de

tarjetas
multifunción

2

1

Energía

1

Batería

Indicador de
comunicación

Admite la tarjeta Secure Digital (SD),
MultiMedia (MMC), Memory Stick (MS),
Memory Stick PRO (MS PRO), xD-Picture (xD).

Nota: Presionar para extraer/instalar la
tarjeta. Sólo puede funcionar una tarjeta en
un momento dado.

Proporciona información sobre el estado de
energía del ordenador.

Proporciona información sobre el estado de
la batería.

1. Carga: La luz se vuelve ámbar cuando se
carga la batería.

2. Carga completa: La luz se vuelve azul en
modo de CA.

Proporciona información sobre el estado del

1

dispositivo de conectividad inalámbrica.

1. Los indicadores del panel frontal son visibles aunque se cierre la tapa del
ordenador.

8

Español

1

2134567

Vista trasera

# Elemento Descripción
1 Compartimiento de la batería Aloja la batería del ordenador.

Vista izquierda

# Icono Elemento Descripción
1 Ranura de

bloqueo
Kensington

2 Ranuras de

ventilación

3 Puerto de

visualización
externo (VGA)

4 Puerto HDMI Compatible con conexiones de vídeo digital

Permite conectar a un candado de
seguridad para ordenador compatible con
Kensington.

Nota: Coloque un cable de seguridad para
ordenadores alrededor de un objeto fijo
como una mesa o el tirador de un cajón
cerrado con llave. Introduzca el candado en
la ranura y gire la llave. También hay
modelos sin llave.

Permite que el ordenador esté frío, incluso
tras un uso prolongado.

Conexión para pantallas (p. ej., monitor
externo, proyector de LCD).

de alta definición.

5 Puerto Ethernet

6 Puerto USB 2.0 Conexión para dispositivos USB 2.0

(RJ-45)

Conexión para una red basada en Ethernet
10/100/1000.

(por ejemplo: ratón USB, cámara USB).

Español

# Icono Elemento Descripción

21345

7Conector del

micrófono

Permite la entrada de audio de micrófonos
externos.

9

Conector de salida/
auriculares/altavoz
compatible con
S/PDIF

Conexión para dispositivos de salida de
audio (p.ej., altavoces, auriculares).

Vista derecha

# Icono Elemento Descripción
1 Puertos USB 2.0 Conexión para dispositivos USB 2.0

(por ejemplo: ratón USB, cámara USB).

2 Unidad óptica Dispositivo óptico interno; acepta CDs y

3 Indicador de acceso

del disco óptico

4 Orificio de expulsión

de emergencia

5 Conector de entrada

de DC

DVDs.
Se enciende cuando la unidad óptica está

activa.
Expulsa la bandeja de la unidad óptica

cuando el ordenador está apagado.
Nota: Introduzca un clip sujetapapeles en

el orificio de expulsión para expulsar la
bandeja de la unidad óptica cuando el
ordenador esté apagado.

Permite conectar a un adaptador de CA.

10

Español

1

3

2

4

Vista de la base

# Icono Elemento Descripción
1 Compartimiento de

la batería

2 Bloqueo de la batería Permite que la batería quede trabada.

Aloja la batería del ordenador.

3 Compartimiento de

memoria

Bahía de disco duro:
Principal

4 Pestillo de liberación

de la batería

Contiene la memoria principal de
ordenador.

Contiene el disco duro del ordenador
(fijado con tornillos).

Libera la batería para poder sacarla.

Medio ambiente

• Temperatura:

• Encendido: Entre 5°C y 35°C

• Apagado: Entre -20°C y 65°C

• Humedad (sin condensación):

• Encendido: Entre 20% y 80%

• Apagado: Entre 20% y 80%

Español

Notificacion Regulatoria Adicional

11

[Argentina]

El portatil Acer viene con los modulos de telecomunicaciones aprobados ya
incorporados para su conexion a la red. El numero de modelo y numero de
homologacion especifico para estos modelos se refieren a continuacion.

[Modem]

Modelo: RD02-D330 CNC 54-4512
Modelo: Delphi_D40 CNC 53-4581
Modelo: Delphi_D40 (AM5) CNC 54-5681

[Bluetooth]

Modelo: BCM92045NMD CNC 16-4062

[802.11AGN]

Modelo: 4965AGN CNC C-5421
Modelo: BCM94321MC CNC C-5225
Modelo: 512AN_MMW CNC C-6399
Modelo: 533AN_MMW CNC C-6385

[802.11ABG]

Modelo: 4965AG_ CNC C-5424
Modelo: WM3945ABG CNC C-4531
Modelo: AR5BXB6 CNC C-4340

[802.11BG]

Modelo: BCM94311MCG CNC C-4250
Modelo: AR5BXB63 CNC C-5448
Modelo: BCM94312MCG CNC C-5871

[Brasil] Noticia adicional de regulamento Anatel

Os componentes de telecomunicacao usados nos notebooks Acer em Portugues
sao homologados atendendo a requisicao da Agencia Nacional de
Telecomunicacoes Anatel, conforme referencia abaixo:

[Modem]

Modelo:
RD02-D330

1406-05-1675

Modelo:
Delphi_D40

0455-06-2565

[Bluetooth]

Modelo:
BCM92045NMD

0578-05-1869

English

12

Español

[802.11AGN]

Modelo:
4965AGN

Modelo:
BCM94321MC

Modelo:
512AN_MMW

Modelo:
512AN_HMW

Modelo:
533AN_MMW

Modelo:
533AN_HMW

[802.11BGN]

Modelo:
AR5B91

[802.11ABG]

Modelo:
4965AG_

Modelo:
WM3945ABG

Modelo:
AR5BXB6

[802.11BG]

Modelo:
BCM94311MCG

Modelo:
AR5BXB63

Modelo:
BCM94312MCG

0578-07-2198

1761-06-1869

0807-08-2198

0800-08-2198

0809-08-2198

0812-08-2198

1182-08-3987

0350-07-2198

0151-06-2198

1188-05-2634

0979-05-1869

1188-05-2634

1558-07-1869

Portátil Série Aspire

Guia rápido

© 2010 Todos os Direitos Reservados.

Guia rápido do Portátil Série Aspire
Edição Original: 04/2010

Número de Modelo: _______________________________

Número de Série: __________________________________

Data de Compra: __________________________________

Local de Aquisição: ________________________________

Comecemos pelo princípio

Gostaríamos de lhe agradecer por ter escolhido um computador portátil Acer
para preencher as suas necessidades de computador móvel.

Os seus manuais

Para o ajudar a usar o seu computador portátil Acer, preparámos uma série de
manuais:

Antes de mais, o cartaz Para principiantes... ajuda-o a iniciar e a configurar o
seu computador.

O Manual Genérico do utilizador da Série Aspire contém informações úteis que
se aplicam a todos os modelos da série de produtos Aspire. Abrange tópicos
básicos como utilização do teclado, áudio, etc. Pedimos a sua compreensão para
o facto de, pela sua natureza, o Manual Genérico do utilizador e o AcerSystem
User Guide abaixo mencionados referem-se ocasionalmente a funções ou
funcionalidades apenas aplicáveis a determinados modelos da série, mas não
necessariamente ao modelo específico que adquiriu. Estas situações aparecem
marcadas no texto com referências como “apenas para determinados modelos”.

O Guia rápido apresenta as características e funções básicas do seu novo
computador. Para mais detalhes sobre como o seu computador o pode ajudar a
ser mais produtivo, consulte o AcerSystem User Guide. Esse manual contém
informações pormenorizadas sobre temas como utilitários do sistema,
recuperação de dados, opções de expansão e solução de problemas. Além disso,
contém a informação da garantia e as regulamentações gerais e notas de
segurança para o seu computador portátil. Está disponível no formato PDF
(Portable Document Format) e vem já instalado no seu computador. Siga estes
passos para o aceder:

1 Clique em Iniciar, Todos os programas, AcerSystem.
2 Clique em AcerSystem User Guide.

3

Nota: É necessário instalar o Adobe Reader para visualizar o ficheiro.
Se o Adobe Reader não estiver instalado no seu computador, ao clicar em
AcerSystem User Guide é executado o programa de instalação do Acrobat
Reader. Siga as instruções do ecrã para finalizar a instalação. Para obter
instruções sobre como utilizar o Adobe Reader, vá ao menu Ajuda e
Suporte.

4

Português

Português

1

3

2

4
5

6

7

8

9

10

11

12

Visita guiada ao seu computador portátil Acer

Após montar o computador tal como indicado na ilustração do cartaz, deixe-nos
mostrar-lhe o seu novo computador portátil Acer.

Vista de cima

# Ícone Item Descrição
1 Webcam integrada Câmara web para comunicações vídeo

(apenas em certos modelos).

2 Microfone Microfone interno para gravação de som.

Português

Português

# Ícone Item Descrição
3 Ecrã Táctil Ecrã táctil de cristais líquido (LCD) para

4 Indicador HDD Indica quando o disco rígido está activo.

Indicador Num Lock Acende-se quando a função Num Lock é

Indicador Caps Lock Acende-se quando a função Caps Lock é

5 Indicador/Botão de

alimentação

6 Teclado Para introduzir informações no seu

7 Teclado táctil Dispositivo apontador sensível ao toque,

8 Indicador de

alimentação

Indicador da bateria Indica o estado da bateria do computador.

Indicador de
comunicação

9 Botões de clique

(esquerdo e direito)

10 Botão de ejecção da

unidade óptica

11

12 Altifalantes Obtenha saída de áudio em estéreo.

Tecla

P

Acer PowerSmart

Tecla P Tecla programável (a configuração pode

mostrar imagens do computador.
Compatível com entrada táctil e controlos

multi-gesto. Para mais informações, veja o
tutorial em vídeo pré-carregado no seu
computador.

activada.

activada.
Liga e desliga o computador. Indica o

estado da alimentação do computador.

computador.

que funciona como um rato de
computador.

Indica o estado da alimentação do
computador.

1. A carregar: A luz é âmbar quando a
bateria está a carregar.

2. Carga completa: A luz é azul no modo
CA.

Indica o estado do dispositivo de ligação
sem fios do computador.

Os botões esquerdo e direito funcionam
como os botões esquerdo e direito de um
rato.

Ejecta o disco óptico da unidade.

Coloca o seu computador em modo de
poupança de energia (a configuração
poderá variar consoante o modelo).

variar consoante o modelo).

5

6

Português

Português

Teclas de atalho

O computador utiliza teclas de atalho ou combinações de teclas para aceder à
maior parte dos seus comandos, tais como a luminosidade do ecrã e o volume
de saída.

Para activar as teclas de atalho, prima e mantenha premida a tecla <Fn> antes
de premir a outra tecla na combinação de teclas de atalho.

Tecla de atalho Ícone Função Descrição
<Fn> + <F3> Comunicação Activa/desactiva os dispositivos de

comunicação do computador.

<Fn> + <F4> Suspensão Coloca o computador no modo de

Suspensão.

<Fn> + <F5> Comutação de

<Fn> + <F6> Ecrã em

<Fn> + <F7> Comutação de

<Fn> + <F8> Comutação de

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + <Home> Reproduzir/

<Fn> + <Pg Up> Parar Para a reprodução do ficheiro

<Fn> + <Pg Dn> Anterior Retorna ao ficheiro multimédia

<Fn> + <End> Seguinte Avança até ao ficheiro multimédia

visualização

branco

teclado táctil

altifalante

Aumentar
luminosidade

Reduzir
luminosidade

Aumentar
volume

Diminuir
volume

Pausa

Alterna a saída entre o ecrã de
visualização, o monitor externo
(se está ligado) e ambos.

Desliga a luz de fundo do ecrã de
visualização para economizar
energia. Prima qualquer tecla para
retomar a actividade.

Liga e desliga o teclado táctil
interno.

Liga e desliga os altifalantes.

Aumenta a luminosidade do ecrã.

Reduz a luminosidade do ecrã.

Aumenta o volume de som.

Diminui o volume de som.

Reproduz ou pausa um ficheiro
multimédia seleccionado.

multimédia seleccionado.

anterior.

seguinte.

Português

Português

Vista frontal, fechado

12

1

# Ícone Item Descrição
1 Leitor de cartões

2

vários-em-um

Alimentação

Aceita cartões Secure Digital (SD),
MultiMediaCard (MMC), Memory Stick (MS),
Memory Stick PRO (MS PRO), xD-Picture
Card (xD).

Nota: Empurre para remover/instalar o
cartão. Apenas pode ser utilizado um cartão
de cada vez.

1

Indica o estado da alimentação do
computador.

7

1

Bateria

Indicador de
comunicação

1. Os indicadores no painel dianteiro são visíveis mesmo com a tampa do
monitor fechada.

Indica o estado da bateria do computador.

1. A carregar: A luz é âmbar quando a
bateria está a carregar.

2. Carga completa: A luz é azul no modo CA.
Indica o estado do dispositivo de ligação sem

1

fios do computador.

Visão traseira

# Item Descrição
1 Baía da bateria Contém a bateria do computador.

8

Português

Português

2134567

Vista esquerda

# Ícone Item Descrição
1 Ranhura para fecho

Kensington

2 Ranhuras de

ventilação

3 Ligação a ecrã

externo (VGA)

Liga a um cadeado de segurança
Kensington (ou compatível).

Nota: Enrole o cabo de bloqueio de
segurança do computador em torno de
um objecto imóvel, como por exemplo
uma mesa ou o puxador de uma gaveta
fechada. Introduza o cabo de segurança
na ranhura e rode a chave para proteger
o bloqueio. Também estão disponíveis
modelos sem chave.

Permite ao computador manter-se fresco,
mesmo após uso prolongado.

Liga a um dispositivo de imagem
(por ex., monitor externo, projector LCD).

4 Porta HDMI Suporta ligações de vídeo digital de alta

5 Porta Ethernet

(RJ-45)

6 Porta USB 2.0 Liga a dispositivos USB 2.0

7 Tomada para

microfone

Tomada de
auscultadores/
altifalante/saída
compativel com
S/PDIF

definição.

Liga a uma rede Ethernet de base
10/100/1000.

(por exemplo, rato USB, câmara USB).

Aceita entradas de microfones externos.

Liga a dispositivos de saída de áudio
(por exemplo, altifalantes,
auscultadores).

Português

Português

Vista direita

21345

# Ícone Item Descrição
1 Portas USB 2.0 Liga a dispositivos USB 2.0

(por exemplo, rato USB, câmara USB).

2 Unidade óptica Unidade óptica interna; aceita CDs ou

DVDs.

3 Indicador de acesso do

disco óptico
4 Furo de ejecção de

emergência

5 Tomada de entrada CC Liga a um adaptador CA.

Acende quando a unidade óptica está
activa.

Ejecta o tabuleiro da unidade óptica
quando o computador está desligado.

Nota: Introduza um clipe no orifício de
ejecção de emergência, para a unidade
óptica ejectar o tabuleiro quando
desligado o computador.

9

10

Português

Português

1

3

2

4

Visão da base

# Ícone Item Descrição
1 Baía da bateria Contém a bateria do computador.

2 Bloqueio da bateria Bloqueia a bateria, mantendo-a no sítio.

3 Compartimento da

memória

Compartimento do
disco rígido-Primário

4 Patilha de libertação

da bateria

Aloja a memória principal do
computador.

Aloja o disco rígido do computador
(seguro por parafusos).

Liberta a bateria para remoção.

Ambiente

• Temperatura:

• Funcionamento: 5°C a 35°C

• Não em funcionamento: -20°C a 65°C

• Humidade (não condensação):

• Funcionamento: 20% a 80%

• Não em funcionamento: 20% a 80%

Aspire Notebook Series

Snelgids

© 2010 Alle rechten voorbehouden.

Aspire Notebook Series Snelgids
Oorspronkelijke uitgave: 04/2010

Modelnummer: ____________________________________

Serienummer: _____________________________________

Aankoopdatum: ___________________________________

Plaats van aankoop: _______________________________

Voordat u aan de slag gaat

Bedankt dat u hebt gekozen voor een notebook van Acer als oplossing voor uw
mobiele computereisen.

Uw gidsen

Om u te helpen met het werken op het Acer notebook hebben we een aantal
gidsen ontworpen:

Allereerst helpt de kaart Aan de slag… u bij het instellen van uw computer.
De Algemene gebruikershandleiding van de Aspire Series bevat handige

informatie die van toepassing zijn op alle modellen uit de Aspire productreeks.
De handleiding behandelt basale onderwerpen, zoals de het gebruik van het
toetsenbord, geluid, enz. Vandaar dat zowel de Algemene
gebruikershandleiding als de hieronder genoemde AcerSystem User Guide af en
toe naar functies of kenmerken verwijzen die slechts voor enkele modellen in
de reeks gelden, en dus niet noodzakelijk voor het model dat u heeft
aangeschaft. Dit wordt in de tekst aangegeven met opmerkingen in de trand
van "alleen voor bepaalde modellen".

Met de Snelgids krijgt u een introductie in de basiseigenschappen en functies
van uw nieuwe computer. Als u meer wilt weten over hoe uw computer u kan
helpen productiever te werken, raadpleeg dan de AcerSystem User Guide. Deze
Gebruikershandleiding bevat gedetailleerde informatie over onderwerpen
zoals systeemfuncties, gegevensherstel, uitbreidingsopties en probleem
oplossen. Daarnaast bevat het informatie over garantie en de algemene
voorwaarden en veiligheid voor uw notebook. Het is als Portable Document
Format (PDF) beschikbaar en is al van te voren op uw notebook gezet. Volg
deze stappen voor toegang tot dit document:

1 Klik op Start, Alle Programma’s, AcerSystem.
2 Klik vervolgens op AcerSystem User Guide.

3

Opmerking: Als u het bestand wilt inzien, dient Adobe Reader te zijn
geïnstalleerd. Als Adobe Reader nog niet op uw computer is geïnstalleerd,
wordt, als u op AcerSystem User Guide klikt, eerst het installatieprogramma
van Adobe Reader gestart. Volg de instructies op het scherm om het
programma te installeren. Gebruiksaanwijzingen bij Adobe Reader vindt u
in het menu Help en Ondersteuning.

4

Nederlands

1

3

2

4
5

6

7

8

9

10

11

12

Rondleiding door uw Acer notebook

Nadat u de computer hebt ingesteld zoals is beschreven op de poster, bent u nu
klaar voor een rondleiding door de nieuwe Acer notebook.

Bovenkant

# Pictogram Item Beschrijving
1 Geïntegreerde

webcam

Webcam voor videocommunicatie
(alleen voor bepaalde modellen).

Nederlands

# Pictogram Item Beschrijving
2 Microfoon Interne microfoon voor geluidsopname.
3 Touchscreen Liquid-Crystal Display (LCD)-touchscreen

voor het weergeven van
computerbeelden.

Ondersteunt invoer door aanraken en
bediening d.m.v. multigebaren.
Voor meer informatie bekijkt u de
videozelfstudie op de computer.

4 HDD-indicator Licht op wanneer de harde schijf

actief is.

Num Lock­indicator

Caps Lock­indicator

5 Aan/uit-knop/

indicator

6 Toetsenbord Om gegevens in te voeren in de

7 Touchpad Tastgevoelig aanwijsapparaat dat

8 Stroomindicator Geeft de vermogenstatus van de

Accu-indicator Geeft de batterijstatus van de computer

Communicatie­indicator

9 Kliktoetsen

(links en rechts)

10 Uitwerpknop

optisch station

Brandt wanneer het Num Lock is
ingeschakeld.

Brandt wanneer het Caps Lock is
ingeschakeld.

Schakelt de computer aan en uit. Geeft
de vermogenstatus van de computer
aan.

computer.

functioneert als een computermuis.

computer aan.

aan.

1. Opladen: Het licht is oranje wanneer
de accu wordt opgeladen.

2.Volledig opgeladen: Het licht is blauw
in de AC-modus.

Geeft de apparaatstatus van de
draadloze verbindingen van de
computer aan.

De toetsen links en rechts functioneren
als de linker en rechter muistoetsen.

Werpt de optische schijf uit het station.

5

6

Nederlands

# Pictogram Item Beschrijving
11

P

12 Luidsprekers Stereo geluidsweergave.

Acer PowerSmart­toets

P-toets Programmeerbare toets (configuratie

Plaatst de computer in de energie
besparende modus (configuratie kan per
model verschillen).

kan per model verschillen).

Sneltoetsen

De computer gebruikt sneltoetsen of toetscombinaties voor toegang tot de
meeste besturingselementen, zoals helderheid en geluidsvolume.

Om een sneltoets te gebruiken drukt u de <Fn> -toets in voordat u de andere
toets van de combinatie indrukt.

Sneltoets Pictogram Functie Beschrijving
<Fn> + <F3> Communicatie Schakelt de

communicatieapparaten van de
computer in/uit.

<Fn> + <F4> Standby Hiermee plaatst u de computer

in de Standby-stand.

<Fn> + <F5> Schakeltoets

voor
beeldscherm

<Fn> + <F6> Leeg scherm Hiermee schakelt u de lamp van

<Fn> + <F7> Schakeltoets

<Fn> + <F8> Schakeltoets

<Fn> + < >

<Fn> + < >

<Fn> + < >

voor touchpad

voor
luidspreker

Helderheid
verhogen

Helderheid
verlagen

Volume
omhoog

Schakelt de weergave-uitvoer
tussen het scherm, externe
monitor (indien aangesloten) en
beide.

het beeldscherm uit om stroom
te besparen. Druk op een
willekeurige toets om het
beeldscherm weer te activeren.

Hiermee schakelt u het interne
touchpad in en uit.

Hiermee schakelt u de
luidsprekers in en uit.

Verhoogt de helderheid van het
beeldscherm.

Hiermee verlaagt u de
helderheid van het
beeldscherm.

Hiermee verhoogt u het
luidsprekervolume.

Nederlands

Sneltoets Pictogram Functie Beschrijving

12

<Fn> + < >

<Fn> + <Home> Afspelen/

<Fn> + <Pg Up> Stoppen Het afspelen stoppen van het

<Fn> + <Pg Dn> Vorige Terugkeren naar het vorige

<Fn> + <End> Volgende Naar het volgende

Volume
omlaag

Pauze

Hiermee verlaagt u het
luidsprekervolume.

Een geselecteerd mediabestand
afspelen of pauzeren.

geselecteerde mediabestand.

mediabestand.

mediabestand springen.

Voorkant gesloten

# Pictogram Item Beschrijving
1 Meer-in-één-

kaartlezer

2

Stroomindicator

Accepteert Secure Digital (SD),
MultiMediaCard (MMC), Memory Stick
(MS), Memory Stick PRO (MS PRO) en
xD-Picture Card (xD).

Opmerking: Duwen om de kaart te
verwijderen/plaatsen. Slechts één kaart
tegelijk mag gebruikt worden.

1

Geeft de vermogenstatus van de computer
aan.

7

1

Accu-indicator

Communicatie­indicator

1. De statusindicatoren aan de voorkant zijn zelfs zichtbaar als het scherm
gesloten is.

1

Geeft de batterijstatus van de computer
aan.

1. Opladen: Het licht is oranje wanneer de
accu wordt opgeladen.

2. Volledig opgeladen: Het licht is blauw in
de AC-modus.

Geeft de apparaatstatus van de draadloze
verbindingen van de computer aan.

8

Nederlands

1

2134567

Achterkant

# Item Beschrijving
1 Batterijnis Bevat de batterij van de computer.

Linkerkant

# Pictogram Item Beschrijving
1 Kensington-slot sleuf Aansluiting voor een Kensington-

compatibel computerbeveiligingsslot.
Opmerking: Wikkel een kabel rond

een vast, onwrikbaar object, zoals een
tafel of een handgreep van een lade.
Plaats het slot in de uitsparing en draai
de sleutel om zodat het slot is
vergrendeld. Er zijn ook modellen
beschikbaar zonder Kensington-slot.

2 Ventilatie-sleuven Zorgen dat de computer koel blijft,

zelfs na langdurig gebruik.

3Externe

weergavepoort (VGA)

4 HDMI-poort Ondersteunt high-definition digitale

Aansluiting voor een beeldscherm
(bijv. een externe monitor, lcd­projector).

videosignalen.

5 Ethernetpoort

(RJ-45)

Aansluiting voor een op Ethernet
10/100/1000-gebaseerd netwerk.

Nederlands

# Pictogram Item Beschrijving

21345

6 USB 2.0-poort Aansluiting voor USB 2.0-apparaten

(bijv. USB-muis, USB-camera).

7 Microfoonaansluiting Aansluitingen voor externe microfoon.

9

S/PDIF-ondersteuning
voor hoofdtelefoon/
luidspreker/lijn-uit

Aansluiting voor lijn-uit
audioapparaten
(bijv. luidsprekers, hoofdtelefoon).

Rechterkant

# Pictogram Item Beschrijving
1 USB 2.0 poorten Aansluiting voor USB 2.0-apparaten

(bijv. USB-muis, USB-camera).

2 Optisch station Intern optisch station; accepteert

3 Toegangsindicator

optische schijf

4 Nood-uitwerpopening Opent de lade van het optisch

5 Gelijkstroomaansluiting Aansluiting voor een adapter.

CDs of DVDs.
Brandt wanneer het optisch station

actief is.

station wanneer de computer is
uitgeschakeld.

Opmerking: Steek een paperclip in
de nooduitwerpopening om de
lade van het optisch station uit te
werpen als de computer is
uitgeschakeld.

10

Nederlands

1

3

2

4

Onderkant

# Pictogram Item Beschrijving
1 Batterijnis Bevat de batterij van de computer.

2 Batterijgrendel Vergrendelt de batterij op z’n plaats.

3 Geheugenvak Bevat het hoofdgeheugen van de

Harde schijf nis­Primair

4 Batterijvergrendeling Maakt de batterij los.

computer.

Bevat de harde schijf van de computer
(vastgeschroefd).

Omgeving

• Temperatuur:

• In gebruik: 5°C tot 35°C

• Niet in gebruik: -20°C tot 65°C

• Vochtigheidsgraad (geen condensvorming):

• In gebruik: 20% tot 80%

• Niet in gebruik: 20% tot 80%

Aspire Notebook-serien

Hurtigguide

© 2010 Med enerett.

Hurtigguide for Aspire Notebook-serien
Opprinnelig utgave: 04/2010

Modellnummer: ___________________________________

Serienummer: _____________________________________

Innkjøpsdato: _____________________________________

Innkjøpssted: ______________________________________

Begynne med begynnelsen

Vi vil gjerne takke deg for at du har valgt en Acer-notebook til dine mobile
databehandlingsbehov.

Dine veiledere

Som hjelp til bruk av Acer-notebooken har vi utformet et sett av veiledere:
Til å begynne med vil plakaten Før vi begynner... hjelpe deg med å komme i

gang med oppsettet av datamaskinen.
Den generiske håndboken for Aspire-serien inneholder nyttig informasjon om

alle modeller i Aspire-produktserien. Den dekker grunnleggende emner som
bruk av tastaturet, lyd, osv. Vennligst merk at både den generiske håndboken
og AcerSystem User Guide som er nevnt nedenfor, fra tid til annen vil referere
til funksjoner eller egenskaper som bare finnes på visse modeller, men ikke
nødvendigvis på modellen du kjøpte. Slike forekomster er markert i teksten
med kommentarer som "bare for visse modeller".

I den Hurtigguide får du en innføring i de grunnleggende egenskapene og
funksjonene til den nye datamaskinen. Hvis du vil vite mer om hvordan
datamaskinen kan gjøre deg mer produktiv, kan du slå opp i AcerSystem User
Guide. Denne håndboken inneholder detaljert informasjon om emner som
systemverktøy, datagjenvinning, utvidelsesalternativer og feilsøking/
problemløsing. I tillegg finner du garantiopplysninger, generell informasjon og
sikkerhetsmerknader for notisbokmaskinen din. Boken er tilgjengelig som PDF­fil (Portable Document Format) og leveres forhåndslastet på maskinen. Følg
disse trinnene for å åpne den:

1 Klikk på Start, Alle Programmer, AcerSystem.
2 Klikk på AcerSystem User Guide.

3

Merk: Visning av filen krever at du har Adobe Reader installert. Hvis Adobe
Reader ikke er installert på datamaskinen din, vil klikking på AcerSystem
User Guide føre til at installeringsprogrammet for Adobe Reader kjøres i
stedet. Følg instruksjonene på skjermen for å fullføre installeringen. Hvis du
vil vite hvordan du bruker Adobe Reader, åpner du menyen Hjelp og Støtte.

4

Norsk

1

3

2

4
5

6

7

8

9

10

11

12

En omvisning i Acer-notebooken

Når du har satt opp datamaskinen som vist på plakaten, la oss ta en omvisning i
din nye Acer-notisbokmaskin.

Visning ovenfra

# Ikon Element Beskrivelse
1 Integrert webkamera Webkamera for videokommunikasjon

(bare for visse modeller).

2 Mikrofon Intern mikrofon for lydinnspilling.

Norsk

# Ikon Element Beskrivelse
3 Berøringsskjerm LCD- (Liquid-Crystal Display)

berøringsskjerm for å vise utdata fra
dataskjermen.

Støtter berøringsinndata og
flerberøringskontroller. Hvis du vil ha
mer informasjon, viser du
videoopplæringsprogrammet som er
forhåndslastet på datamaskinen.

4 Harddiskindikator Lyser når harddisken er aktiv.

Num Lock-indikator Lyser når Num Lock er aktivert.

Caps Lock-indikator Lyser når Caps Lock er aktivert.

5 Strømknapp/-indikator Slår datamaskinen av og på.

Angir datamaskinens strømstatus.

6 Tastatur Legger inn data i datamaskinen.
7 Pekeplate Pekeenhet som reagerer på berøring og

fungerer som en mus.

8 Strømindikator Angir datamaskinens strømstatus.

5

Batteriindikator Angir datamaskinens batteristatus.

1. Lading: Lampen lyser gult når
batteriet lades.

2. Helt oppladet: Lampen lyser blått i
nettstrømmodus.

Kommunikasjons­indikator

9 Klikkeknapper

10 Utløserknapp for

11

P

12 Høyttalere Lever lydutdata i stereo.

(venstre og høyre)

optisk stasjon

Acer PowerSmart-tast Setter datamaskinen i

P-tast Programmerbar tast (Konfigurasjonen

Angir datamaskinens status for trådløs
tilkobling.

Venstre og høyre knapp fungere på
samme måte som venstre og høyre
museknapp.

Løser ut den optiske disken fra
stasjonen.

strømsparingsmodus (Konfigurasjonen
kan variere mellom modellene).

kan variere mellom modellene).

6

Norsk

Hurtigtaster

Datamaskinen bruker hurtigtaster eller tastekombinasjoner for tilgang til de
fleste av maskinens funksjoner, f.eks. skjermens lysstyrke og lydvolumet.

Når du skal aktivere hurtigtaster, trykker du holder inne <Fn>-tasten før du
trykker på den andre tasten i en hurtigtastkombinasjon.

Hurtigtast Ikon Funksjon Beskrivelse
<Fn> + <F3> Kommunikasjon Aktiverer/deaktiverer

datamaskinens
kommunikasjonsenheter.

<Fn> + <F4> Dvale Setter datamaskinen i

dvalemodus.

<Fn> + <F5> Skjermbytte Bytter mellom visning på vanlig

<Fn> + <F6> Blank skjerm Slå av skjermens

<Fn> + <F7> Berøringsplate

<Fn> + <F8> Høyttaler av/på Slår høyttalerne av og på.

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + <Home> Spill av/pause Spill av eller pause en valgt

<Fn> + <Pg Up> Stopp Stopp avspilling av den valgte

<Fn> + <Pg Dn> Forrige Returner til forrige mediefil.

av/på

Lysstyrke opp Øker skjermens lysstyrke.

Lysstyrke ned Reduserer skjermens lysstyrke.

Volum opp Øker lydvolumet.

Volum ned Reduserer lydvolumet.

skjerm, ekstern skjerm (hvis
tilkoblet) eller begge deler.

bakgrunnsbelysning for å spare
strøm. Trykk på en hvilken som
helst tast for å gå tilbake.

Slår den interne pekeplaten av
og på.

mediefil.

mediefilen.

<Fn> + <End> Neste Hopp til neste mediefil.

Norsk

Lukket frontvisning

12

1

# Ikon Element Beskrivelse
1 Multi-i-1-kortleser Godtar Secure Digital (SD),

2

Strømindikator

1

MultiMediaCard (MMC), Memory
Stick (MS), Memory Stick Pro (MS
PRO), og xD-Picture Card (xD).

Merk: Skyv inn for å fjerne/
installere kortet. Bare ett kort kan
operere til enhver tid.

Angir datamaskinens strømstatus.

7

Batteriindikator

Kommunikasjonsindikator

1. Frontpanelindikatorene er synlige selv når datamaskindekselet er lukket.

1

Angir datamaskinens batteristatus.

1. Lading: Lampen lyser gult når
batteriet lades.

2. Helt oppladet: Lampen lyser blått
i nettstrømmodus.

1

Angir datamaskinens status for
trådløs tilkobling.

Bakre visning

# Element Beskrivelse
1 Batterirom Huser datamaskinens batterier.

8

Norsk

2134567

Venstre visning

# Ikon Element Beskrivelse
1 Spor for Kensington-

lås

2 Ventilasjonsåpninger Gir datamaskinen mulighet til å holde

3 Port for ekstern

skjerm (VGA)

4 HDMI-port Støtter høydefinisjons digitale

Kobler til en Kensington-kompatibel
sikkerhetslås for datamaskinen.

Merk: Koble en sikkehetslåskabel rundt
et ubevegelig objekt som et bord eller
håndtaket på en låst skuff. Sett inn låsen
i sporet og vri om nøkkelen for å låse.
Noen nøkkelløse modeller er også
tilgjengelige.

seg kjølig, selv etter lang tids bruk.
Kobler til en skjermenhet

(f.eks. ekstern skjerm, LCD-projektor).

videoforbindelser.

5 Ethernet-port (RJ-45) Kobler til et Ethernet 10/100/1000-basert

6 USB 2.0-port Koble til USB 2.0-enheter

7 Mikrofonport Mottar inndata fra eksterne mikrofoner.

Hodetelefon/
høyttaler/line-out­port med S/PDIF­støtte

nettverk.

(f.eks. USB-mus, USB-kamera).

Kobles til utdataenheter for lyd
(f.eks. høyttalere, hodetelefon).

Norsk

Høyre visning

21345

# Ikon Element Beskrivelse
1 USB 2.0-porter Koble til USB 2.0-enheter

(f.eks. USB-mus, USB-kamera).

2 Optisk stasjon Intern optisk stasjon. Godtar CDer og

DVDer.

3 Tilgangsindikator for

optisk disk

4 Nødutløserhull Løser ut platen i den optiske stasjonen

5 Strømtilkobling Kobler til en batterieliminator.

Lyser når den optiske stasjonen er aktiv.

når datamaskinen er slått av.
Merk: Sett en binders i nødutløserhullet

hvis du må løse ut den optiske stasjonen
når datamaskinen er av.

9

10

Norsk

1

3

2

4

Bunnvisning

# Ikon Element Beskrivelse
1 Batterirom Huser datamaskinens batterier.

2 Batterilås Låser batteriet på plass.

3 Minnerom Huser datamaskinens hovedminne.

Harddiskplass-hoved Huser datamaskinens harddisk (sikret

4 Batterifrigivelsesbolt Frigir batteriet for fjerning.

med skruer).

Miljø

• Temperatur:

• Drift: 5°C til 35°C

• Ikke i bruk: -20°C til 65°C

• Luftfuktighet (ikke-kondenserende):

• Drift: 20% til 80%

• Ikke i bruk: 20% til 80%

Aspire - Notebook-serien

Hurtig-guide

© 2010 Alle Rettigheder Forbeholdes.

Aspire - Notebook-serien - Hurtig-guide
Oprindeligt udgivet: 04/2010

Modelnummer: ____________________________________

Serienummer: _____________________________________

Købsdato: _________________________________________

Købt hos: _________________________________________

Generelle oplysninger

Tak, fordi du har valgt en Acer notebook som din mobile computer.

Vejledninger

Vi har udarbejdet et sæt vejledninger til at hjælpe dig med at anvende din Acer
notebook.

Først og fremmest bogen Sådan kommer du i gang..., som hjælper dig med
opsætning af computeren.

Den Aspire seriens Fælles brugervejledning indeholder nyttige oplysninger, der
gælder alle modellerne i Aspire produktserien. Den dækker grundlæggende
emner som f. eks. brug af tastatur, lyd etc. Husk venligst, at Fælles
brugervejledning såvel som AcerSystem User Guide nævnt nedenfor henviser
nogle gange til funktioner eller kapaciteter, der kun findes i udvalgte modeller,
og ikke nødvendigvis i den model du købte. I disse tilfælde er teksten markere
med f. eks. "kun for udvalgte modeller".

Den Hurtig-guide beskriver de grundlæggende egenskaber og funktioner ved
din nye computer. Du kan finde flere oplysninger om, hvordan computeren kan
hjælpe dig til at blive mere produktiv, i AcerSystem User Guide. Denne
vejledning indeholder detaljerede oplysninger om emner som
systemprogrammer, datagendannelse, udvidelsesmuligheder og fejlfinding.
Den indeholder desuden garantioplysninger samt generelle bestemmelser og
sikkerhedsbemærkninger til notebook-computeren. Den er tilgængelig i PDF­format (Portable Document Format) og er forudinstalleret på notebook-pc.
Følg disse trin for at få adgang til den:

1 Klik på Start, Alle programmer, AcerSystem.
2 Klik på AcerSystem User Guide.

3

Bemærk: For at få vist filen skal du have Adobe Reader installeret. Hvis
Adobe Reader ikke er installeret på din computer, kører
installationsprogrammet til Adobe Reader automatisk, når du klikker på
AcerSystem User Guide. Følg vejledningen på skærmen for at afslutte
installationen. Yderligere oplysninger om, hvordan du bruger Adobe
Reader, finder du i menuen Hjælp og Support.

4

Dansk

Dansk

1

3

2

4
5

6

7

8

9

10

11

12

En præsentation af din Acer notebook

Når du har sat computeren op som vist på illustrationerne på
konfigurationsplakaten, bør du bruge et par minutter på at lære din nye
Acer notebook at kende.

Fra oven

# Ikon Emne Beskrivelse
1 Integreret webcam Webkamera til videokommunikation

(kun for udvalgte modeller).

Dansk

Dansk

# Ikon Emne Beskrivelse
2 Mikrofon Intern mikrofon til optagelse af lyd.
3 Berøringsskærm LCD (Liquid-Crystal Display - flydende

krystaldisplay)-berøringsskærm, der viser
computerens output.

Touchpad-pegeredskab med multi­gesture-understøttelse. Yderligere
oplysninger findes i videoselvstudiet, der
er på computeren.

4 Harddiskindikator Lyser, når harddisken er aktiv.

Num lock-indikator Lyser, når Num Lock er aktiveret.

Caps Lock-indikator Lyser, når Caps Lock er aktiveret.

5

5 Afbryderknap/

6 Tastatur Til indtastning af data på computeren.
7 Touchpad (pegefelt) Et berøringsfølsomt pegeredskab, der

8 Strømindikator Angiver computerens strømstatus.

9 Klik-knapper (til

10 Udløserknap for det

11

P

12 Højttalere Leverer stereolydoutput.

Strømindikator

Batteriindikator Angiver computerens batteristatus.

Kommunikationsindi
kator

venstre og til højre)

optiske drev

Acer PowerSmart­tast

P-taste Programmerbar taste (Konfiguration kan

Tænder/slukker for computeren.
Angiver computerens strømstatus.

fungerer ligesom en computermus.

1. Oplader: Lampen lyser gult, når
batteriet oplader.

2. Fuldt opladet: Lampen lyser blåt i
AC-tilstand.

Angiver status for computerens trådløse
enhedsforbindelse.

Knapperne til højre og venstre fungerer
på samme måde som musens højre og
venstre knapper.

Skubber den optiske disk ud ad drevet.

Sætter din computer i
strømbesparelsestilstand (Konfiguration
kan variere fra model til model).

variere fra model til model).

6

Dansk

Dansk

Hurtigtaster

Computeren bruger hurtigtaster eller tastkombinationer til at få adgang til de
fleste af computerens kontroller som skærmens lysstyrke og lydstyrke.

Hvis du vil aktivere hurtigtaster, skal du holde <Fn> -tasten nede og derefter
trykke på den anden tast i hurtigtastkombinationen.

Hurtigtast Ikon Funktion Beskrivelse
<Fn> + <F3> Kommunikation Aktiverer/deaktiverer

<Fn> + <F4> Dvale Sætter computeren i dvaletilstand.

computerens
kommunikationsenheder.

<Fn> + <F5> Skærm til/fra Skifter skærmoutputtet mellem

<Fn> + <F6> Tom skærm Slukker for skærmens

<Fn> + <F7> Pegefelt til/fra Tænder og slukker for det interne

<Fn> + <F8> Højttaler til/fra Tænder og slukker for højttalerne.

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + <Home> Afspil/Afbryd Afspil eller stands midlertidigt en

<Fn> + <Pg Up> Stop Standser afspilningen af den

<Fn> + <Pg Dn> Forrige Går tilbage til forrige mediefil.

Lysstyrke op Forøger skærmens lysstyrke.

Lysstyrke ned Formindsker skærmens lysstyrke.

Lydstyrke op Forøger højttalerens lydstyrke.

Lydstyrke ned Reducerer højttalerens lydstyrke.

skærmen, en ekstern skærm (hvis
den er tilsluttet) og begge to.

baggrundslys for at spare strøm.
Tryk på en vilkårlig tast for at
fortsætte.

pegefelt.

udvalgt mediefil.

valgte mediefil.

<Fn> + <End> Næste Springer til den næste mediefil.

Dansk

Dansk

Forfra - Lukket

12

1

# Ikon Emne Beskrivelse
1 Flere-i-en-kortlæser Accepterer Secure Digital (SD),

2

Strøm

1

MultiMediaCard (MMC), Memory
Stick (MS), Memory Stick PRO (MS
PRO), xD-Picture Card (xD).

Bemærk: Skub for at fjerne/
installere kortet. Der kan kun være
et kort aktivt ad gangen.

Angiver computerens strømstatus.

7

Batteriindikator

Kommunikationsindikator

1. Frontpanelets indikatorer er synlige, selvom computerens låg er lukket.

1

Angiver computerens batteristatus.

1. Oplader: Lampen lyser gult, når
batteriet oplader.

2. Fuldt opladet: Lampen lyser blåt i
AC-tilstand.

1

Angiver status for computerens
trådløse enhedsforbindelse.

Set bagfra

# Emne Beskrivelse
1 Batterirum Indeholder computerens batteri.

8

Dansk

Dansk

2134567

Fra venstre

# Ikon Emne Beskrivelse
1 Åbning til en

Kensington-lås

2 Ventilationsåbninger Lader computeren være kølig selv efter lang

3 Stik til ekstern

skærm (VGA)

4 HDMI-port Understøtter high-definition digitale

Tilslutter til en Kensington-kompatibel
computers sikkerhedslås.

Bemærk: Sno kabelet til
computersikkerhedslåsen rundt om en fast
genstand, f.eks. et bord eller et håndtag på
en låst skuffe. Sæt låsen i indhakket, og drej
nøglen, så låsen sættes fast. Der findes også
modeller uden nøgle.

tids brug.
Tilslutter til en skærmenhed

(f.eks. ekstern skræm, LCD-projektor).

netværksforbindelser.

5 Netværksport (RJ-45) Til tilslutning af et Ethernet 10/100/1000-

6 USB 2.0-port De er beregnet til tilslutning af to

7 Mikrofonstik Accepterer input fra eksterne mikrofoner.

Hovedtelefoner/
højtaler/udgangsstik
med S/PDIF
understøttelse

baseret netværk.

USB 2.0-enheder (f. eks. en USB-mus, USB­kamera).

Der kan tilsluttes ekstraudstyr
(f. eks. højtalere, hovedtelefoner).

Dansk

Dansk

Fra højre

21345

# Ikon Emne Beskrivelse
1 USB 2.0-porte De er beregnet til tilslutning af to

USB 2.0-enheder (f. eks. en USB-mus, USB­kamera).

2 Optisk drev Internt optisk drev; accepterer CD'er og

DVD'er.

3 Optisk disk -

adgangsindikator

4 Mekanisk udløserhul Det åbner skuffen til det optiske drev, når

5 Jævnstrøm ind-stik Tilslutter til en AC-adapter.

Lyser når det optiske drev er aktivt.

computeren er slukket.
Bemærk: Indsæt en papirklips i hullet til

nødudskubning for at skubbe den optiske
drevbakke ud, når computeren er slukket.

9

10

Dansk

Dansk

1

3

2

4

Set fra bunden

# Ikon Emne Beskrivelse
1 Batterirum Indeholder computerens batteri.

2 Batterilås Låser batteriet på plads.

3 Hukommelsesrum Her sidder computerens centrale

Harddiskbås-hoved Indeholder computerens harddisk (fastsat

4 Frigørelsesarm til

batteri

hukommelse.

med skruer).

Frigør batteriet til udtagning.

Omgivelser

• Temperatur:

• Under brug: 5ºC til 35ºC

• Ikke i brug: -20ºC til 65ºC

• Fugtighed (ikke-kondenserende):

• Under brug: 20% til 80%

• Ikke i brug: 20 % til 80 %

Aspire bärbar-serien

Snabbguide

© 2010 Med ensamrätt.

Snabbguide för Aspire bärbar-serien
Ursprunglig utgåva: 04/2010

Modellnummer: ___________________________________

Serienummer: _____________________________________

Inköpsdatum: _____________________________________

Inköpsställe: _______________________________________

Välkommen!

Vi vill tacka för att du har valt en bärbar Acer-dator som kommer att uppfylla
dina krav på bärbar datorbehandling.

Dina handböcker

Vi har tagit fram en uppsättning guider som hjälp vid användning av din
bärbara Acer-dator:

Till att börja med finns instruktionsfoldern Börja med att läsa detta... som
hjälper dig komma igång med installationen av datorn.

Den Allmän användarguide för Aspire-serien innehåller användbar information
som gäller alla modeller i Aspire-produktserien. Den omfattar grundläggande
ämnen som användning av tangentbordet, ljud, osv. Var medveten om att
Allmän användarguide samt AcerSystem User Guide som nämns nedan till följd
av sin natur då och då hänvisar till funktioner som bara finns i vissa av seriens
modeller men inte nödvändigtvis i den modell som du har köpt. Sådana
exempel markeras i texten med fraser som "endast för vissa modeller".

I den Snabbguide presenteras de grundläggande funktionerna i din nya dator.
Mer information om hur datorn kan hjälpa dig att bli mer produktiv finns i
AcerSystem User Guide. Denna handbok innehåller detaljerad information om
ämnen som systemverktyg, dataåterhämtning, expansionsalternativ och
felsökning. Dessutom innehåller den garantiinformation och allmänna regler,
samt säkerhetsnoteringar om din bärbara dator. Den är tillgänglig i Portable
Document Format (PDF) och levereras förinstallerad i den bärbara datorn. Följ
dessa steg för att få tillgång till den:

3

1 Välj Start, Alla program, AcerSystem.

2 Dubbelklicka på AcerSystem User Guide.

Obs: Du måste ha Adobe Reader installerat för att kunna visa filen. Om
Adobe Reader inte är installerat på datorn kommer det att installeras när
du dubbelklickar på AcerSystem User Guide. Utför installationen genom att
följa instruktionerna på bildskärmen. Instruktioner för hur du använder
Adobe Reader finns på menyn Hjälp och Support.

4

Svenska

1

3

2

4
5

6

7

8

9

10

11

12

Beskrivning av din bärbara Acer­dator

När du har installerat datorn enligt illustrationen i instruktionsfoldern vill vi
beskriva din nya bärbara Acer-dator.

Vy över ovansidan

# Ikon Objekt Beskrivning
1 Integrerad

webbkamera

Webbkamera för videokommunikation
(bara för vissa modeller).

Svenska

# Ikon Objekt Beskrivning
2 Mikrofon Inbyggd mikrofon för ljudinspelning.
3 Pekskärm Datorns utdata visas på en LCD-pekskärm

(beröringsstyrd skärm med flytande
kristall-teknik).

Den stöder pekinmatning och styrning
med tekniken multi-gesture. Mer
information finns i handledningsvideon
som är förhandsladdad i datorn.

4 Hårddiskindikator Tänds när hårddisken arbetar.

Num Lock-indikator Tänds när Num Lock aktiveras.

Caps Lock-indikator Tänds när skiftlåset (Caps Lock) aktiveras.

5

5 Av-/på-knapp/

6 Tangentbord För inmatning av data i datorn.
7 Pekplatta Beröringskänslig pekenhet som fungerar

8 På-indikator Anger om datorn är av eller på.

9 Klickknappar

10 Utmatning sknapp för

11

P

12 Högtalare Avger utgående stereoljud.

indikator

Batteriindikator Anger status för datorns batteri.

Kommunikationsindi
kator

(vänster och höger)

optisk läsenhet

Acer PowerSmart­tangent

P-knapp Programmerbar knapp (konfigurationen

Slår på och stänger av datorn. Anger om
datorn är av eller på.

som en datormus.

1. Laddar: Lyser orange när batteriet
laddas.

2. Fulladdad: Lyser blått då datorn är
ansluten till nätström.

Anger status för datorns trådlösa
anslutningsenhet.

Vänster och höger knapp fungerar som
vänster och höger musknapp.

Matar ut skivan från den optiska
läsenheten.

Försätter datorn i energisparläge
(konfigurationen kan skilja sig från en
modell till en annan).

kan variera från modell till modell).

6

Svenska

Snabbtangenter

Datorn använder snabbtangenter eller tangentkombinationer för att komma åt
de flesta av datorns kontroller som t.ex. skärmens ljusstyrka och volym.

Du aktiverar snabbtangenter genom att hålla ned <Fn> innan du trycker på den
andra tangenten i snabbtangentskombinationen.

Snabbtangent Ikon Funktion Beskrivning
<Fn> + <F3> Kommunikation Aktiverar/avaktiverar datorns

kommunikationsenheter.

<Fn> + <F4> Vänteläge Placerar datorn i vänteläge.

<Fn> + <F5> Växla bildskärm Växlar visning mellan datorns

bildskärm och en extern monitor
(om ansluten) och båda.

<Fn> + <F6> Skärmsläckare Stänger av bildskärmens

<Fn> + <F7> Aktivera

pekplatta

bakgrundsbelysning för att spara
ström. Återgå genom att trycka
på en valfri tangent.

Aktivera/inaktivera den interna
pekplattan.

<Fn> + <F8> Aktivera/

inaktivera
högtalare

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + < >

<Fn> + <Home> Spela upp/pausa Spelar upp eller pausar en vald

<Fn> + <Pg Up> Stopp Stoppar uppspelning av vald

<Fn> + <Pg Dn> Föregående Återgår till föregående mediefil.

<Fn> + <End> Nästa Hoppar till nästa mediefil.

Öka ljusstyrkan Ökar bildskärmens ljusstyrka.

Minska
ljusstyrka

Volym upp Höjer högtalarvolymen.

Volym ned Sänker högtalarvolymen.

Sätter på/stänger av högtalarna.

Minskar bildskärmens ljusstyrka.

mediefil.

mediefil.
