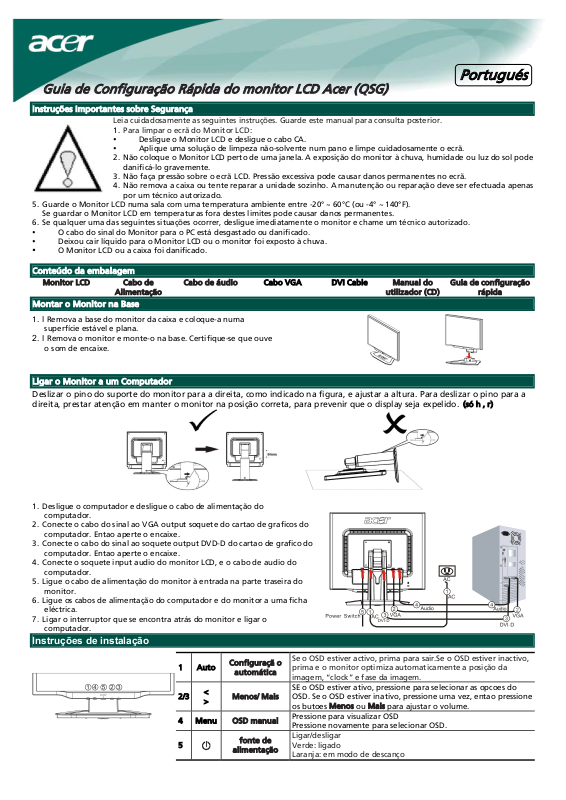

Guia de Configuração Rápida do monitor LCD Acer (QSG)
Instruções Importantes sobre Segurança
Leia cuidadosamente as seguintes instruções. Guarde este manual para consulta posterior.
1. Para limpar o ecrã do Monitor LCD:
Desligue o Monitor LCD e desligue o cabo CA.
Aplique uma solução de limpeza não-solvente num pano e limpe cuidadosamente o ecrã.
2. Não coloque o Monitor LCD perto de uma janela. A exposição do monitor à chuva, humidade ou luz do sol pode
danificá-lo gravemente.
3. Não faça pressão sobre o ecrã LCD. Pressão excessiva pode causar danos permanentes no ecrã.
4. Não remova a caixa ou tente reparar a unidade sozinho. A manutenção ou reparação deve ser efectuada apenas
5. Guarde o Monitor LCD numa sala com uma temperatura ambiente entre -20° ~ 60°C (ou -4° ~ 140°F).
Se guardar o Monitor LCD em temperaturas fora destes limites pode causar danos permanentes.
6. Se qualquer uma das seguintes situações ocorrer, desligue imediatamente o monitor e chame um técnico autorizado.
O cabo do sinal do Monitor para o PC está desgastado ou danificado.
Deixou cair líquido para o Monitor LCD ou o monitor foi exposto à chuva.
O Monitor LCD ou a caixa foi danificado.
Conteúdo da embalagem
Monitor LCD Cabo de
Montar o Monitor na Base
1. l Remova a base do monitor da caixa e coloque-a numa
superfície estável e plana.
2. l Remova o monitor e monte-o na base. Certifique-se que ouve
o som de encaixe.
Ligar o Monitor a um Computador
Deslizar o pino do suporte do monitor para a direita, como indicado na figura, e ajustar a altura. Para deslizar o pino para a
direita, prestar atenção em manter o monitor na posição correta, para prevenir que o display seja expelido. (só h , r)
por um técnico autorizado.
Cabo de áudio Cabo VGA DVI Cable Manual do
Alimentação
utilizador (CD)
Guia de configuração
rápida
1. Desligue o computador e desligue o cabo de alimentação do
computador.
2. Conecte o cabo do sinal ao VGA output soquete do cartao de graficos do
computador. Entao aperte o encaixe.
3. Conecte o cabo do sinal ao soquete output DVD-D do cartao de grafico do
computador. Entao aperte o encaixe.
4. Conecte o soquete input audio do monitor LCD, e o cabo de audio do
computador.
5. Ligue o cabo de alimentação do monitor à entrada na parte traseira do
monitor.
6. Ligue os cabos de alimentação do computador e do monitor a uma ficha
eléctrica.
7.
Ligar o interruptor que se encontra atrás do monitor e ligar o
computador.
Instruções de instalação
1 Auto
2/3
4 Menu OSD manual
5
<
>
Configuraçã o
automática
Menos/ Mais
fonte de
alimentação
Se o OSD estiver activo, prima para sair.Se o OSD estiver inactivo,
prima e o monitor optimiza automaticamente a posição da
imagem, “clock” e fase da imagem.
SE o OSD estiver ativo, pressione para selecionar as opcoes do
OSD. Se o OSD estiver inativo, pressione uma vez, entao pressione
os butoes Menos ou Mais para ajustar o volume.
Pressione para visualizar OSD
Pressione novamente para selecionar OSD.
Ligar/desligar
Verde: ligado
Laranja: em modo de descanço
