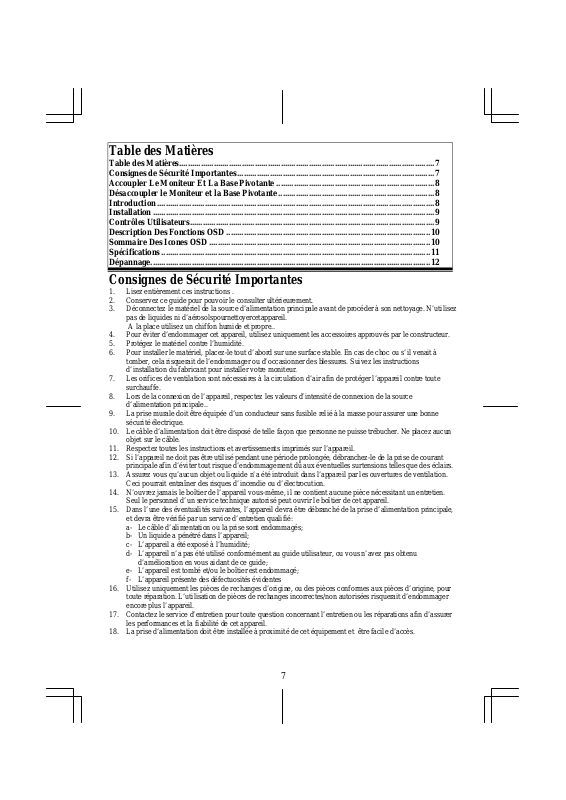

Page 1
Table des Matières
Table des Matières......................................................................................................................7
Consignes de Sécurité Importantes...........................................................................................7
Accoupler Le Moniteur Et La Base Pivotante .........................................................................8
Désaccoupler le Moniteur et la Base Pivotante........................................................................8
Introduction................................................................................................................................8
Installation..................................................................................................................................9
Contrôles Utilisateurs................................................................................................................. 9
Description Des Fonctions OSD..............................................................................................10
Sommaire Des Icones OSD......................................................................................................10
Spécifications............................................................................................................................11
Dépannage.................................................................................................................................12
Consignes de Sécurité Importantes
1. Lisez entièrement ces instructions .
2. Conservez ce guide pour pouvoir le consulter ultérieurement.
3. Déconnectez le matériel de la source d’alimentation principale avant de procéder à son nettoyage. N’utilisez
pas de liquides ni d’aérosolspournettoyercetappareil.
A la place utilisez un chiffon humide et propre..
4. Pour éviter d’endommager cet appareil, utilisez uniquement les accessoires approuvés par le constructeur.
5. Protégez le matériel contre l’humidité.
6. Pour installer le matériel, placez-le tout d’abord sur une surface stable. En cas de choc ou s’il venait à
tomber, cela risquerait de l’endommager ou d’occasionner des blessures. Suivez les instructions
d’installation du fabricant pour installer votre moniteur.
7. Les orifices de ventilation sont nécessaires à la circulation d’air afin de protéger l’appareil contre toute
surchauffe.
8. Lors de la connexion de l’appareil, respectez les valeurs d’intensité de connexion de la source
d’alimentation principale..
9. La prise murale doit être équipée d’un conducteur sans fusible relié à la masse pour assurer une bonne
sécurité électrique.
10. Le câble d’alimentation doit être disposé de telle façon que personne ne puisse trébucher. Ne placez aucun
objet sur le câble.
11. Respectez toutes les instructions et avertissements imprimés sur l’appareil.
12. Si l’appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le de la prise de courant
principale afin d’éviter tout risque d’endommagement dû aux éventuelles surtensions telles que des éclairs.
13. Assurez vous qu’aucun objet ou liquide n’a été introduit dans l’appareil par les ouvertures de ventilation.
Ceci pourrait entraîner des risques d’incendie ou d’électrocution.
14. N’ouvrez jamais le boîtier de l’appareil vous-même, il ne contient aucune pièce nécessitant un entretien.
Seul le personnel d’un service technique autorisé peut ouvrir le boîtier de cet appareil.
15. Dans l’une des éventualités suivantes, l’appareil devra être débranché de la prise d’alimentation principale,
et devra être vérifié par un service d’entretien qualifié:
a- Le câble d’alimentation ou la prise sont endommagés;
b- Un liquide a pénétré dans l’appareil;
c- L’appareil a été exposé à l’humidité;
d- L’appareil n’a pas été utilisé conformément au guide utilisateur, ou vous n’avez pas obtenu
d’amélioration en vous aidant de ce guide;
e- L’appareil est tombé et/ou le boîtier est endommagé;
f- L’appareil présente des défectuosités évidentes
16. Utilisez uniquement les pièces de rechanges d’origine, ou des pièces conformes aux pièces d’origine, pour
toute réparation. L’utilisation de pièces de rechanges incorrectes/non autorisées risquerait d’endommager
encore plus l’appareil.
17. Contactez le service d’entretien pour toute question concernant l’entretien ou les réparations afin d’assurer
les performances et la fiabilité de cet appareil.
18. La prise d’alimentation doit être installée à proximité de cet équipement et être facile d’accès.
7
Page 2
Accoupler Le Moniteur Et La Base Pivotante
1. Placez le moniteur su r une surface stable, le
tube dirigé vers le bas.
2. Alignez les quatre languettes de la base
pivotante avec les logements situés sous le
moniteur.
3. Insérez les languettes dans les logements du
moniteur.
4. Maintenant faites glisser doucement la base
pivotant vers l’avant du moniteur jusqu’à ce
que vous entendiez le loquet à ressort se
mettre en place.
Désaccoupler le Moniteur et la Base Pivotante
Si vous désirez retirer la base pivotante, poussez le loquet à ressort puis extrayez la base pivotante du
moniteur.
NOTE:
Vous devez faire plus particulièrement attention aux boutons de contrôle et aux LED
d’indicateurs, situés sur la face avant, lorsque vous placez le moniteur avec son tube vers le bas. Ceci,
afin d’éviter d’endommager ces boutons de contrôle et les LED d’indicateurs, en cas de pression
excessive.
Introduction
Félicitation pour votre acquisition de ce nouveau Moniteur 17” à hautes performances. Réalisé à
l’aide de composants électroniques de pointe, ce moniteur supporte une résolution de 1280 x 1024.
L’affichage d’écran (OSD) vous permet de personnaliser les paramètres d’affichage selon vos
préférences.
Caractéristiques
!"Moniteur 17 pouces à large écran permettant
une visualisation confortable.
!"Contrôles utilisateur OSD permettant des
réglages faciles et précis de l’image d’écran.
!"Compatibilité Energy Star pour une
consommation d’énergie réduite.
Vue d’Ensemble de l’Emballage
Assurez vous que les éléments suivants sont dans l’emballage de livraison du moniteur, et qu’ils sont
en bon état de marche:
#"Moniteur17”
#"Cordon d’Alimentation
Contactez votre vendeur ou le centre d’entretien le plus proche si l’un des éléments mentionnés plus
haut manquait ou était endommagé.
#"Base Pivotant Inclinable
#"Ce Guide Utilisateur
8
Page 3
Installation
Connectez le câble de si gnal 1 du moniteur au
1
connecteur mini D-sub 15 broches(VGA) situé au
dos de l’ordinateur.
Branchez le cordon d’alimentation au
2
connecteur d’alimentation situé sur le panneau
arrière du moniteur, puis branchez l’autre extrémité
dans une prise électri que facilement accessible, et
proche du moniteur.
Allumez tout d’abord l’ordinateur, puis le
3
moniteur.
Ajustez l’inclinaison de la base pivotante pour un
4
confort de visualisation maximal.
L’installation de votre moniteur est maintenant terminée.
Contrôles Utilisateurs
1. Interrupteur d’Alimentation
Allume et éteint
le moniteur
3. Bouton De Sélection
Démarre l’ OSD
•
(présentation sur écran)
Sélecte des fonctions et des
•
ajustements
Quitte les menus et l’OSD
•
2. LED d’Indicateur d’Alimentation
Couleur de LED
Vert
Ambre
4. Réglages
Etat
•
•
Activé
Repos
Les boutons En avant (For ward) et En arriè re
(Backward) Le bouton En ar rière ( flèc he
gauche) fait un déplacement en arrière dans
les options du menu ou
d’ajustement.
Le bouton En avant (flè che droite) fait un
déplacement En avant dans les options du
menu ou
augmente
9
les niveaux d’ajuste me nt
réduit
les niveaux
Page 4
Description Des Fonctions OSD
. Appuyez sur la touche pour afficher le menu OSD.
1
2. Pour sélectionner une fonction, appuyez sur les touches
et jusqu’à ce que la fonction désirée soit
sélectionnée.
3. Appuyez sur la touche
4. Utilisez les touches
diminuer le niveau du paramétrage.
5. Appuyez sur la touche
paramétrage.
6. Sélectionnez l’icône
la fonction OSD,ensuite appuyez une fois sur la touche de
sélection .
pour choisir la fonction.
et pour augmenter ou
pour enregistrer le nouveau
(Quitter) si vous désirez quitter
Sommaire Des Icones OSD
Icône Fonction Description de la Fonction
Luminosité
Contraste
Taille Horizontale Augmente et diminue la largeur d’écran
Position Horizontale Déplace l’affichage sur la droite ou sur la gauche
Taille Verticale Augmente et diminue la hauteur de l’écran
Position Verticale Déplace l’affichage vers le haut ou vers l e bas
Equilibrage du Coussin Adjusts each side of Pin cushion
Coussin Ajuste la partie concave et convexe
Parallélogramme Ajuste l’inclinaison des côtés de l’affichage sur la gauche
Trapèze
Rotation
Température de Couleur Ajuste l’image pour des couleurs plus vibrantes
Réinitialisation
Démagnétisation Démagnétise l’écran pour diminuer les impuretés de couleur
Quitter
Ajuste la luminosité d’affichage
Ajuste le contraste d’affichage
Ajuste les largeurs du sommet et du bas de l’affichage
Ajuste l’inclinaison de l’affichage
Réinitialise les valeurs par défaut
Quitte le menu OSD
10
Page 5
Spécifications
Ecran
Taille CRT 17”
Taille de Point(mm) 0.27
Surface Antireflet
Zone d’Image Visualisable 16.14’’ (41.0 cm)
Signal d’Entrée
Signal Vidéo. RVB Analogique 0.7Vp-p/75Ohm
a. H/V, TTL(+/-) Séparé
b. H+V, TTL(+/-) Composi te
Fréquence de Balayage
Horizontale (KHz) 30-70
Verticale (Hz) 50-160
Résolution Max. 1280 x 1024
Câble de Signal
15 broches mini D-sub
Alimentation
Consommation Max. 75 W
Alimentation
Gestion d’Alimentation Complies with EPA Energy Star ,VESA ,Nutek
Modes d’Affichage
Préréglés 6
Utilisateur 14
Fonctionnement
Température de Fonctionnement 0-40
Humidité Relative 10-90 %
Dimensions (LxlxH)
419 x 405 x 427 (mm)
Poids
Déballé
Avec emballage
100 - 240VAC (sans marque CE)
50/60Hz
14.9 Kgs
16.8 Kgs
11
Page 6
Dépannage
Reportez vous aux solutions suivantes dans le cas de symptômes d’échec les plus fréquents. Si le
symptôme persiste après l’application de ces solutions, veuillez contacter votre service d’entretien
Problème: La LED d’alimentation ne s’allume pas lors de la mise sous tension du
moniteur.
Assurez vous que le cordon d’alimentation est branché correctement.
$"
Assurez vous que la rallonge ou la protection contre les surtensions est allumée si le moniteur
$"
est branché à une rallonge ou à une protection contre les surtensions
Problème: Rien ne s’affiche à l’écran.
Assurez vous que l’interrupteur de l’ordinateur est sur la position “
$"
Assurez vous que le connecteur en forme de D du câble vidéo est correctement connecté au port
$"
d’adaptateur vidéo situé au dos du PC.
Assurez vous que les contrôles de luminosité et de contraste ne sont pas positionnés sur leur
$"
plus faible valeur.
Problème: L’image a f fichée scintille ou est instable.
Assurez vous que le connecteur en forme de D du câble vidéo est connecté correctement au port
$"
d’adaptateur vidéo situé au dos du PC.
Problème: L’image saute ou présente des vagues.
Eloignez du moniteur tous les matériels électriques qui pourraient créer des interférences.
$"
Note
(
: Reportez vous à la déclaration de la FCC qui se trouve au début du manuel pour plus de
détails sur les interférences d’affichage.)
Marche
”.
12
