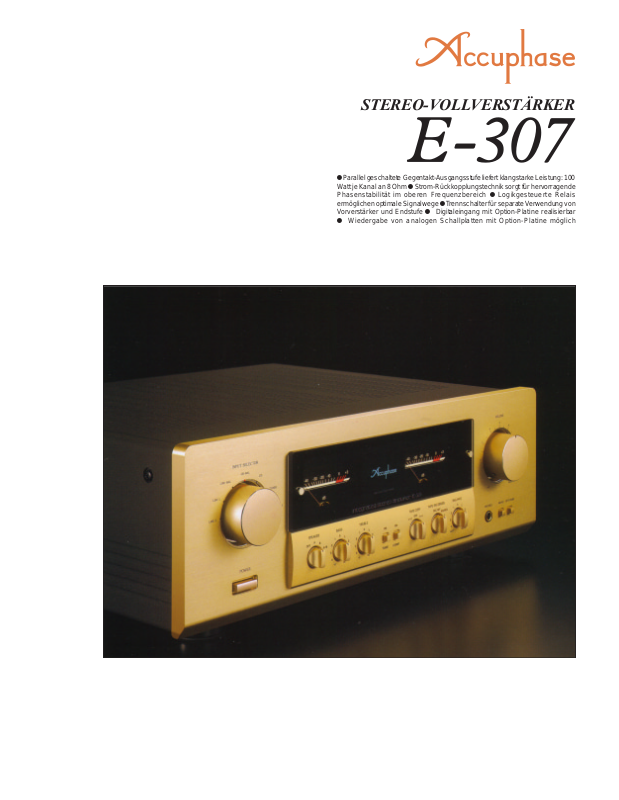

Page 1

STEREO-VOLLVERSTÄRKER

m Parallel geschaltete Gegentakt-A usgangsstufe liefert klangstarke Leistung: 100 Watt je Kanal an 8 Ohm m Strom-Rückkopplungstechnik sorgt für hervorragende Phasenstabilität im oberen Frequenzbereich m Logikgesteuerte Relais ermöglichen optimale Signalwege m T rennschalter für separ ate V erwendung v on Vorverstärker und Endstufe m Digitaleingang mit Option-Platine realisierbar m Wiedergabe von analogen Schallplatten mit Option-Platine möglich

Page 2

Erleben Sie Musik wieder ganz neu. Vollverstärker realisiert Digitaleingang durch Option-Platine mit MDS (Multiple Delta Sigma) D/A-W andler. StromRückkopplungstechnik sorgt für absolute Phasentreue. Parallel geschaltete Breitband-Leistungstransistoren im Gegentaktbetrieb und stark er Netztrafo liefern je Kanal 140 Watt an 4 Ohm oder 100 Watt an 8 Ohm.

Dieses Modell führt die Tradition des renommierten Vorgängers E-306V fort, der in der Klasse der Vollverstärker eine führende Position einnimmt. Der E-307 ist ein noch weiter verbessertes und verfeinertes Instrument zur naturgetreuen Wiedergabe von Musik. Die reichhaltige Erf ahrung von Accuphase beim Bau von separaten Komponenten kommt auch im E-307 voll zum Tragen. Jeder Aspekt des Gerätes wurde überarbeitet, um optimale Leistung zu erzielen. Ein Vollverstärker bietet verschiedene Vorteile wie einfache Bedienung und geringen Platzbedarf. Da jedoch der Gesamt-V erstärkungsfaktor sehr hoch ist, kann die geringste Störung oder Übersprechen im Eingang sich negativ im Ausgangssignal bemerkbar machen. Diese Gefahr ist beim E-307 auf wirkungsvolle Weise gebannt, da Vorverstärker und Endstufe sowohl elektrisch als auch strukturell völlig getrennt sind. Jedes Teil hat seine eigene Stromversorgung und Regelschaltungen. Separate Ein- und Ausgänge erlauben sogar, V orverstärker und Endstufe völlig unabhängig voneinander zu benutz en, als ob es separate Komponenten wären. Die von Accuphase entwickelte und weltweit anerkannte Strom-Rückkopplungstechnik kommt sowohl im V orverstärk er als auch in der Endstufe zum Einsatz. Dieses Schaltungsprinzip beseitigt Phasenverschiebungen auch im oberen Frequenzbereich. Weitere Vorzüge sind stabiler Betrieb und glatter Frequenzgang bei jedem Verstärkungsfaktor. Auf Hilfsmittel wie Phasenkompensierung und intensive negative Rückkopplung, welche den Klang ungünstig beeinflussen, kann weitgehend verzichtet werden. Das Ergebnis ist detaillierte Musikwiedergabe von bestechender Natürlichkeit und Transparenz. Sechs Eingangspositionen decken die meisten Praxisanforderungen ab. Zwei der Eingänge sind für symmetrische Signalübertragung in Profi-Qualität ausgelegt. Tonbandfreunde werden die Anschlüsse für zwei Recorder begrüßen, wobei Überspielen in beiden Richtungen problemlos möglich ist. Nützliche Funktionen wie Klangregler und LoudnessKompensation sind ebenfalls vorhanden. Zwei Steckplätze auf der Geräterückseite ermöglichen zum Beispiel das Installieren einer separat erhältlichen Digital-Eingangsplatine mit MDS (Multiple Delta Sigma) D/A-Wandler. Dies erlaubt die direkte Einspeisung des Digitalsignals von einem CD-Spieler o.ä. für Wiedergabe in kompromissloser Qualität.

Wiedergabe von analogen Schallplatten in ausgezeichneter Klangqualität ist mit einer OptionPlatine für MM- und MC-T onabnehmer möglich.

Parallel geschaltete Gegentakt-Ausgangsstufe liefert klangstarke Leistung: 2 x 140 Watt an 4 Ohm, 2 x 100 Watt an 8 Ohm

Abbildung 1 zeigt das Schaltbild der Leistungsverstärkerstufe. Die Multi-EmitterLeistungstransistoren sind speziell für AudioAnwendungen konzipiert und weisen hervorragende Strom-Linearität, Frequenzgang und Schaltverhalten auf. Die Transistoren sind parallel geschaltet und direkt auf das große Kühlblech montiert, wodurch die im Betrieb

Hochbelastbare Leistungstransistoren

erzeugte Wärme effizient abgeführt wird. Damit erzielt der E-307 mühelos eine Ausgangsleistung von 140 Watt je Kanal an 4 Ohm, 120 Watt an 6 Ohm oder 100 Watt an 8 Ohm.

Strom-Rückkopplungstechnik in Vorverstärker und Endverstärker macht Schluss mit Phasenmodulationen

Im Gegensatz zu herkömmlichen Verstärkern verwendet der E-307 zur Rückkopplung den Signalstrom und nicht die Spannung. Das Funktionsprinzip ist aus Abbildung 2 zu entnehmen. Am Abnahmepunkt des Gegenkopplungskreises wird die Impedanz niedrig gehalten und der Strom wird erfasst. Ein Impedanzkonverter wandelt den Strom in eine Spannung um, welche zur Gegenkopplung dient. Da die Impedanz am Punkt der Einspeisung

Stromaddierer

Eingang

Puffer

Abb. 2 Arbeitsprinzip der Strom-Rückkopplung

Regelkreis

I-V-

Wandler

Trans-

Impedanzverstärker

Strom-

Rückkopplungs-

Netzwerk

Endverstärker

Ausgang

(Stromaddierer in Abbildung 2) sehr

(Hoch)

niedrig ist, tritt praktisch keine Phasenverschiebung auf. Die Phasenkorrektur kann daher sehr gering gehalten werden,

Verstärkungsfaktor

Abb. 3 Frequenzgang mit Strom-Rückkopplung

(fluktuiert nicht in Abhängigkeit vom Verstärkungsfaktor)

Frequenz

(Hoch)

was sich in hervorragendem Impulsverhalten und durchsichtigem Klang äußert. Abbildung 3 zeigt den Frequenzgang der Strom-Rückkopplungsschaltung bei verschiedenen Verstärkungsfaktoren. Daraus ist ersichtlich, dass das Übertragungsverhalten über einen weiten Bereich hinweg sehr einheitlich bleibt.

Diskret aufgebauter Line-Verstärker sorgt für Klangtransparenz

Der Line-V erstärker ist ganz aus diskreten Bauteilen aufgebaut, um optimale Leistung zu sichern. Die Differential-Schaltung verwendet das voll komplementäre Gegentaktprinzip. Die StromRückkopplungstechnik sorgt für weiter verbessertes Verhalten und reduziert die Notwendigkeit zur Phasenberichtigung, so dass der Klang äußerst natürlich und durchsichtig bleibt.

Logikgesteuerte Relais sichern höchste Zuverlässigkeit

Die Programmquelleneingänge werden von logikgesteuerten Relais umgeschaltet, welche so angeordnet sind, dass kürzeste Signalwege eingehalten werden können. Die hermetisch versiegelten Relais sind von hoher Qualität und wurden für hohe Telekommunikationsanforderungen entwickelt. Die doppelten Kreuzschienenkontakte sorgen für zuverlässiges Arbeiten und niedrigsten Kontaktwiderstand.

Eingang

Strom-

Rückkopplungs-

Netzwerk

Vorspannungs-

Stabilisierung

Regelkreis

Abb. 1 Schaltbild des Hochpegelverstärkers (ein Kanal)

Ausgang

Direkt mit vergoldeten Ein- und Ausgangsbuchsen verbundene Relais

Klangregler mit Aktiv-Filtern in Addierschaltung

Die Klangregler im E-307 verwenden hochwertige aktive Filter in Addierschaltung, wie sie in erstklassigen Equalizern zu finden sind. Abbildung 4 zeigt das Funktionsprinzip einer solchen Schaltung. Wenn keine Regelung nötig ist, wird das Signal direkt weitergeleitet. Nur wenn Regelung durchgeführt werden soll, erzeugen F1 und F2 die gewünschte Charakteristik, welche zum Signal hinzugefügt wird und die Klangbeeinflussung erzeugt.

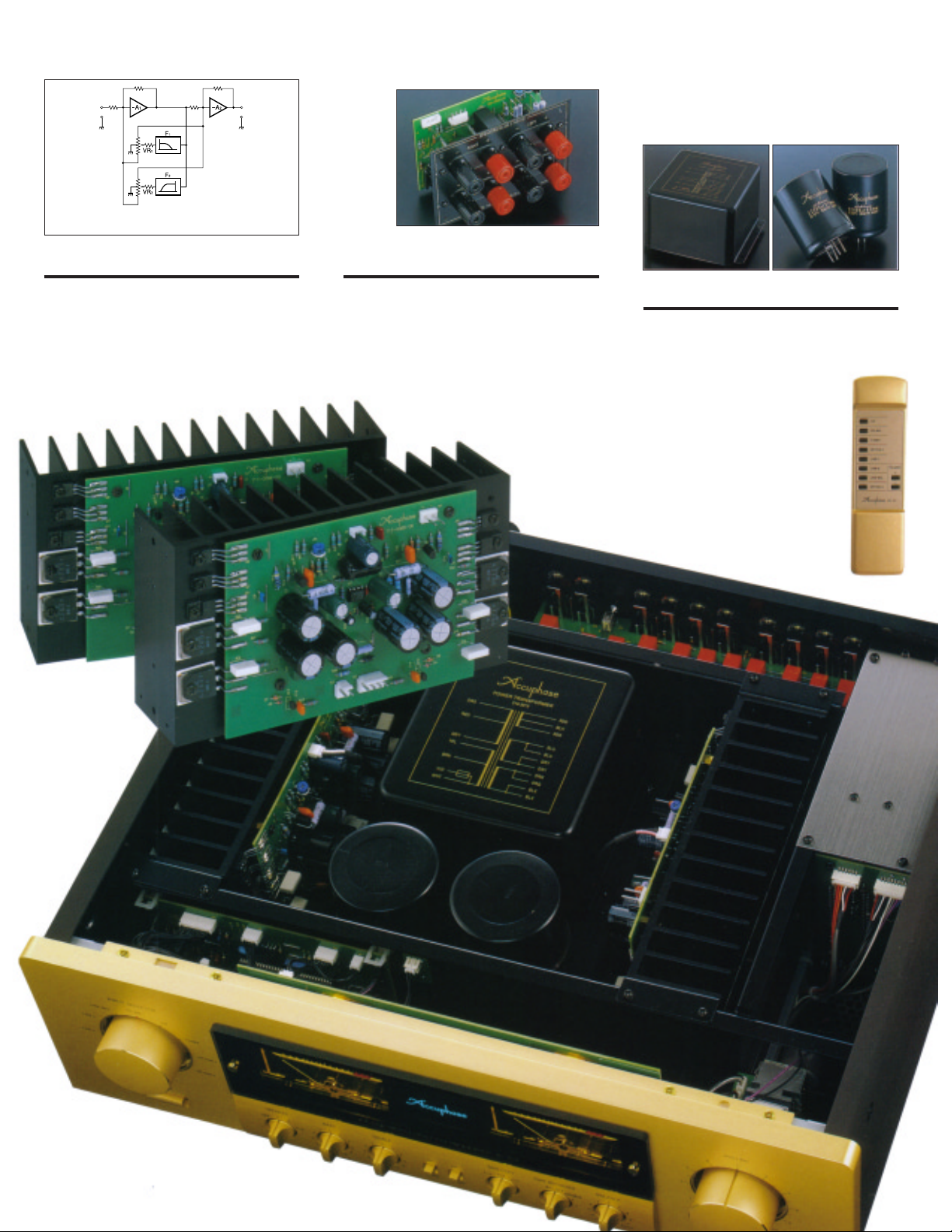

Page 3

Dieses Prinzip verhindert eine Beeinträchtigung der Signalreinheit.

Eingang

Abb. 4 Schaltprinzip der Klangregelung

(aktive Addierschaltungsfilter)

Ausgang

Zwei Lautsprecheranschlüsse

vorhanden, was auch Bi-Wiring erlaubt (Übermitteln des gleichen Signals an Hochtöner und Tieftöner über getrennte Leitungen).

Robustes Netzteil mit großem T raf o und enormer Filterkapazität

und zwei enorme Elektrolytkondensatoren von je

22.000 uF. Dies stellt genügend Reserven auch für die schwierigsten Basspassagen bereit. Das Vorverstärkerteil, welches die Eingangssignal verarbeitet, wird von einem eigenen Netzteil versorgt, so dass unerwünschte Wechselwirkungen über die Stromversorgung nicht auftreten können.

Die großen Lautsprecherklemmen sind aus reinem Messing gearbeitet und können selbst sehr dicke Lautsprecherkabel ohne Probleme aufnehmen. Zw ei Klemmenpaare und ein Lautsprecherwähler sind

Dem Netzteil kommt in einem Leistungsverstärker eine wichtige Rolle zu, da es die erforderliche Energie für die Musikwiedergabe liefert. Der E-307 verwendet daher einen mächtigen 500-VA-Trafo

n Endstufen-Baugruppe mit parallelen Leistungs-

transistoren im Gegentaktprinzip, großem Kühlblech und Strom-Rückkopplungsschaltung

Große, gut lesbare Spitzenwert-Leistungsanzeigen

Die großen Leistungsanzeigen haben eine Spitzenwert-Haltefunktion, welche es einfach macht, dem rasch fluktuierenden Musiksignal zu folgen. Die logarithmische Skala deckt einen breiten Dynamikbereich ab.

n Mitgelieferte Fernbedienung RC-20

erlaubt Lautstärkeregelung und Programmquellenwahl

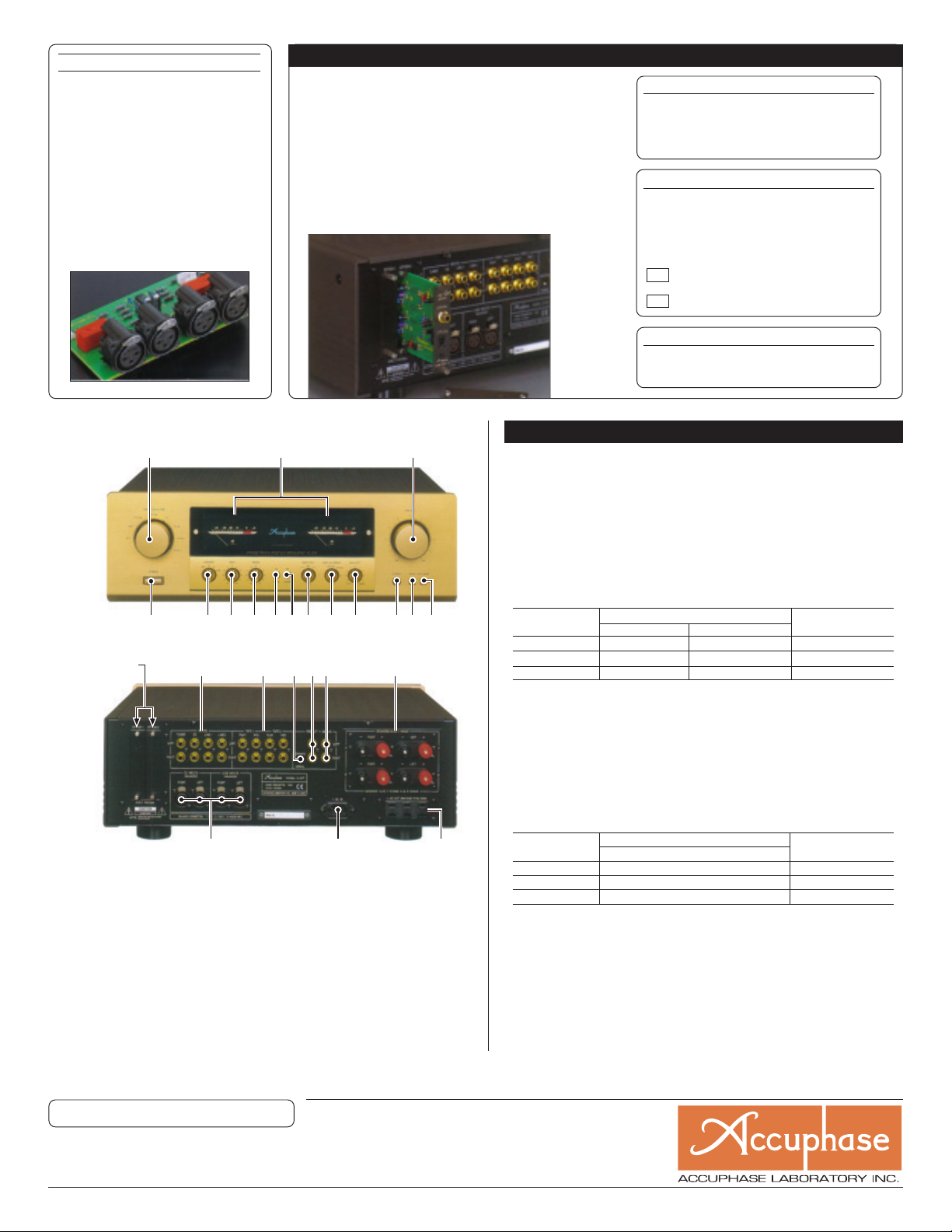

Page 4

Weitere Besonderheiten

n Digitaler Eingang als Option-Platine

realisierbar.

n Analoger Phono-Eingang als Option-

Platine realisierbar.

n Qualitativ hochwertiger Lautstärkeregler.

Mitgelieferte Fernbedienung erlaubt Programmwahl und Lautstärkeregelung.

n Trennschalter und Eingänge/A usgänge für

separate Verw endung von V orverstärker und Endstufe.

n Flexibel ausgelegte Eingänge umfassen

auch symmetrische Anschlüsse.

Symmetrische Eingänge

Option-Platinen

Auf der Rückseite des E-307 befinden sich zwei Stec kplätze, in die vom Benutzer problemlos Option-Platinen eingesetzt werden können. Die folgenden drei Option-Platinen sind verfügbar: DigitalEingangs-Platine DAC-10, Analog-Schallplatten-Platine AD-10 und Line-Eingangs-Platine LINE-10.

m Aus Gründen der Stromversorgungskapazität kann nur eine DAC-10

Platine verwendet werden. Die Verwendung von zwei AD-10 Platinen oder einer Kombination von DAC-10 und AD-10 ist möglich.

m Die Platine DAC-10 kann nicht in den Modellen E-407, E-406V,

E-306V, E-211 oder C-265 verwendet werden.

m Die Analog-Schallplatten-Platine AD-9 und Line-Eingangs-Platine

LINE-9 können ebenfalls verwendet werden.

Im Foto ist die Option-Platine DAC-10 gezeigt.

Digital-Eingangs-Platine DAC-10

Diese Platine verwendet einen MDS (Multiple Delta Sigma) D/A-Wandler und besitzt Eingänge für Koaxial- und Glasfaserkabel. Sie ermöglicht hochwertige Wiedergabe von Digitalsignalen (Abtastfrequenzbereich 32 - 96 kHz, 24 bit).

Analog-Schallplatten-Platine AD-10

Diese Option-Platine enthält eine hochwertige PhonoVorstuf e. Interne DIP-Schalter dienen zum Umschalten zwischen MM- und MC-Betrieb sowie zur Wahl der MC-Eingangsimpedanz und zum Ein- und Ausschalten des Rumpelfilters.

Verstärkungsfaktor: 36 dB

Eingangsimpedanz: 47 kΩ Verstärkungsfaktor: 62 dB

Eingangsimpedanz: 10/30/100 Ω (wählbar)

Line-Eingangs-Platine LINE-10

Diese Option-Platine bietet einen zusätzlichen Line-Eingang zur Verwendung mit einem CD-Spieler, Tuner oder anderem Gerät mit Analogausgang.

n VORDERSEITE

123

6789FGH

n RÜCKSEITE

Option-Platinen-

Steckplätze

1 Eingangswähler

LINE 2 LINE 1 LINE-BAL CD-BAL CD TUNE OPTION 1 OPTION 2

2 Ausgangspegelanzeiger (Dezibel-Skala) 3 Lautstärkeregler 4 Netzschalter 5 Lautsprecherschalter OFF A B A+B 6 Tiefenregler 7 Höhenregler 8 Klangregler-Ein/Aus-Taste 9 Schalter für Loudness-Regelung F Tonband-Kopier-Wahlschalter

1 ➝ 2 OFF 2 ➝ 1

G Tonband-Monitor-Wähler

REC OFF SOUCE 1 2

Hinweise

★

Dieses Produkt ist in Ausführungen für 120 und 230 V Wechselspannung erhältlich. Vergewissern Sie sich, dass die auf der Rückseite angegebene Spannung der Spannung des örtlichen Stromnetzes entspricht.

★

Das 230-V-Modell verfügt nicht über die geschaltete Netzbuchsen.

★

Die Form von Netzstrom-Eingangsbuchse, Netzkabelstecker und geschalteten Netzbuchsen hängt von der im Verkaufsgebiet verwendeten Norm ab.

★

Aufgrund von Sicherheitsbestimmungen sind Netzbuchsen am Gerät in manchen Verkaufsgebieten nicht vorhanden.

Mitgeliefertes Zubehör: • Netzkabel

• Fernbedienung RC-20

H Balance-Regler I Kopfhörerbuchse J MONO-Schalter K Pegeldämpfungs-Schalter L Eingänge: TUNER, CD, LINE 1, 2 M Tonbandeingänge/Aufnahmeausgänge N Schalter zum Auftrennen von Vorverstärker

und Endverstärker

O Vorverstärker-Ausgänge P Endverstärker-Eingänge Q Lautsprecher-Ausgänge R Symmetrische CD/LINE-Eingänge S Netzstrom-Eingangsbuchse

(für mitgeliefertes Netzkabel)

T Geschaltete Netzbuchsen

★★

★

[Diese Daten wurde unter Anwendung der EIA-Norm RS-490 gemessen.]

m Sinusleistung (beide Kanäle betrieben, 20 - 20.000 Hz)

m Klirrfaktor (beide Kanäle betrieben, 20 - 20.000 Hz)

m Intermodulationsverzerrungen 0,01% m Frequenzgang Hochpegel-Eingang/Endstufen-Eingang

m Dämpfungsfaktor 100 (mit 8-Ohm-Last, 50 Hz) m Eingangsempfindlichkeit und -Impedanz

Eingang

Hochpegeleingang 113 mV 11.2 mV 20 kΩ Symmetrischer Eingang 113 mV 11.2 mV 40 kΩ Endstufeneingang 1.13 V 112 mV 20 kΩ

m Ausgangspegel und Impedanz PRE OUTPUT (Vorverstärker-Ausgang):

m Verstärkungsfaktor

m Klangregler Einsatzfrequenz und Einstellbereich

m Loudness-Regelung +6 dB (100 Hz) (Lautstärke-Einstellung -30 dB) m Pegeldämpfungs-Schalter -20 dB m Fremdspannungsabstand

Eingang

Hochpegeleingang 104 dB Symmetrischer Eingang Endstufeneingang 122 dB 100 dB

m Ausgangspegelanzeiger Logarithmische Spitzenwertanzeige mit Dezibel-Skala m Last-Impedanz 4 - 16 Ohm m Stereo-Kopfhörer Empfohlene Impedanz: 4 - 100 Ohm m Netzspannung und -frequenz 120 V / 230 V Wechselspannung

m Leistungsaufnahme 50 W im Ruhezustand

m Maximale Abmessungen Breite 475 mm

m Gewicht 21,6 kg netto

GARANTIERTE TECHNISCHE DATEN

140 Watt pro Kanal an 4 Ohm 120 Watt pro Kanal an 6 Ohm 100 Watt pro Kanal an 8 Ohm

0,01%, bei Lastimpedanz 4 bis 16 Ohm

20 - 20.000 Hz +0, -0,2 dB (bei Nennleistung) 2 - 150.000 Hz +0, -3,0 dB (bei 1 Watt Ausgangsleistung)

für Nennleistung für 1 W Leistung (EIA)

Eingang kurzgeschlossen, IHF-A bewertet

Fremdspannungsabstand bei Nenneingangsleistung

Empfindlichkeit

1,13 V, 50 Ω (bei Nennleistung) MAIN INPUT (Endstufen-Eingang)

➞ OUTPUT (Ausgang): 28 dB HIGH LEVEL INPUT (Hochpegel-Eingang)

➞ PRE OUTPUT (Vorverstärker-Ausgang): 20 dB

BASS (Tiefen): 300 Hz ±10 dB (50 Hz) TREBLE (Höhen): 3 kHz ±10 dB (20 Hz)

88 dB 80 dB

(auf Geräterückseite angegeben), 50/60 Hz

240 W nach IEC-65

Höhe 170 mm Tiefe 424 mm

26,0 kg im Versandkarton

Eingangsimpedanz

Fremdspannungsabstand

(EIA) 80 dB

m Änderungen von technischen Daten und Design für Verbesserungen vorbehalten.
