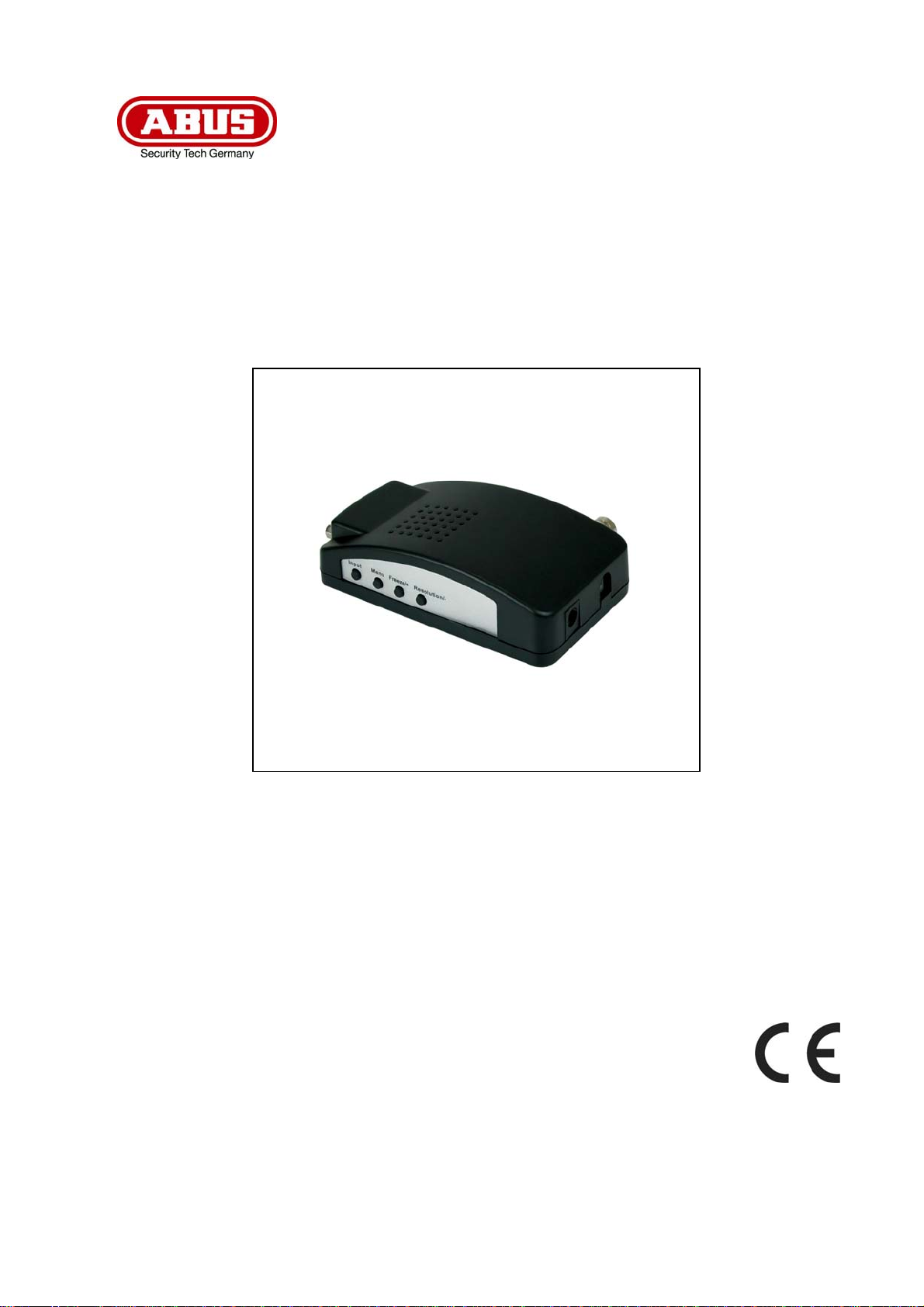

ABUS TVAC20000 User Manual [en, de, fr]

TVAC20000

D Bedienungsanleitung  User manual

F Manuel utilisateur

 Gebruikershandleiding  Brugerhåndbog

Version 01/2010

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf

Seite 4.

Deutsch

English

These user manual contains important information for installation and operation. This should be also noted when this product is passed on to a third party. Therefore look after these operating instructions for future reference!

A list of contents with the corresponding page number can be found in the index on page 14.

Ce mode d’emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d’emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 24.

Français

Nederlands

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op

pagina 34.

Dansk

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 44.

TVAC20000

Bedienungsanleitung

Version 01/2010

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Deutsch

Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung v erursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

1. Stromversorgung 90-250 V Wechselspannung, 50/60 Hz Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.

2. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

3. Flüssigkeiten Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf. Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

4. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

5. Belüftung Die Lüftungsöffnungen des Gerätes dürfen nicht abgedeckt oder zugebaut werden

Verhindern Sie das Eindringen von Gegenständen in das Gerät, z.B. über die Lüftungsöffnungen

6. Zubehör Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

7. Aufstellungsort Stellen Sie das Gerät nur in trockenen und staubgeschützten Räumen auf. Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art. Platzieren Sie den Monitor nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung. Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich 0°~50°C.

Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

• Verbiegen oder verdrehen Sie das Netzkabel nicht.

• Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den

Stecker an.

• Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

2. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

• Öffnen Sie niemals das Gehäuse oder das Netzteil.

• Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

• Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie

bitte einen Überspannungsschutz.

3. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Deutsch

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Deutsch

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung ..................................................................................................... 5

2. Lieferumfang ........................................................................................................................................... 5

3. Merkmale und Funktionen ..................................................................................................................... 5

4. Beschreibung der Anschlüsse und Tasten ......................................................................................... 6

5. Wartung und Reinigung ......................................................................................................................... 7

5.1 Wartung .......................................................................................................................................... 7

5.2 Reinigung ....................................................................................................................................... 7

6. Entsorgung ............................................................................................................................................. 7

7. Technische Daten ................................................................................................................................... 8



Deutsch

1. Bestimmungsgemäße Verwendung

Dieser Konverter dient zur Umwandlung von Composite- und S-Videosignalen in ein VGA-Signal. Sie haben somit die Möglichkeit einen Rekorder oder eine Kamera mit BNC-Ausgang an einem Monitor mit VGA-Eingang zu nutzen. Sie haben noch einen zusätzlichen VGA-Eingang um dieses Signal in eine gewünschte Auflösung umzuwandeln, oder zwischen der analogen Videoquelle und dem VGA-Signal (z.B. von einem PC) zu wechseln.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

2. Lieferumfang

BNC-VGA Konverter

Netzteil VGA-Kabel

3. Merkmale und Funktionen

• BNC- oder S-Video-Signal wird in ein VGA Signal konvertiert

• Max. Auflösung 1280 x 1024 Pixel (SXGA)

• Standbild durch Freeze-Option

• Manuelle Umschaltung zwischen den Eingangssignalen

• Plug & Play

S-Video Kabel

VGA

Deutsch

4. Beschreibung der Anschlüsse und Tasten

-Eingang

von PC/Rekorde

BNC-Eingang

von Kamera

oder Rekorder

-Ausgang

zum Monitor

S-Video Eingang

von Rekorder

oder Kamera

d e f

Beschreibung der Anschlüsse:

VGA-Ausgang Ausgabe des umgewandelten Signals in VGA

VGA-Eingang Rekorder- oder PC- Signaleingang

S-Video-Eingang Y/C Videosignaleingang

BNC-Eingang Composite-Videosignaleingang (BNC, female, FBAS, 1Vss)

Spannungsversorgung 5VDC / 1A

Beschreibung der Funktionstasten:

Input Auswahl des gewünschten Eingangssignals. Oben rechts wird

Menu Durch Betätigen dieser Taste gelangen Sie direkt ins Menü.

Freeze / + Während des Normal-Betriebs können Sie durch Betätigen dieser

Funktionstasten

eine Anzeige mit dem aktuellen Eingang angezeigt. Es stehen folgende Auswahlmöglichkeiten zur Verfügung: S-Video, VGA und CVBS (BNC)

Durch wiederholtes Drücken dieser Taste können Sie zwischen den Menüpunkten wechseln. Sie können folgende Werte einstellen: Bright= Helligkeit Contrast= Kontrast Color= Farbe Hue= Farbton Für alle Menüpunkte liegen die Einstellwerte zwischen 0-99.

Taste das Bild einfrieren. Durch erneutes Betätigen wird das Freeze-Bild verlassen. Im Menü können Sie durch Drücken dieser Taste die Werte erhöhen. Durch längeres drücken erzielen Sie schnelleres Erhöhen des Wertes.

Spannungsversorgung

Resolution / - Durch betätigen dieser Taste können Sie die gewünschte

Ausgabe-Auflösung einstellen. Durch wiederholtes betätigen können Sie zwischen den voreingestellten Auflösungen wechseln.

Sie haben folgende Auswahlmöglichkeit:

800x600 Pixel @ 60Hz 800x600 Pixel @ 75 Hz 1024x768 Pixel @ 60 Hz 1280x1024 Pixel @ 60 Hz

Da viele Monitore eine automatische Justierfunktion besitzen kann es einige Sekunden dauern, bis diese das Bild kalibriert haben.

Im Menü können Sie durch drücken dieser Taste die Werte erniedrigen. Durch längeres drücken erzielen Sie schnelleres erniedrigen des Wertes.

Deutsch

5. Wartung und Reinigung

5.1 Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,

• das Gerät nicht mehr funktioniert

Bitte beachten Sie: Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende

Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

5.2 Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

6. Entsorgung

Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen. Bitte wenden Sie sich an Ihren Händler bzw. entsorgen Sie die Produkte über die kommunale Sammelstelle für Elektroschrott.

Deutsch

7. Technische Daten

Typennummer TVAC20000

Eingänge 1x BNC (VBAS, 1Vss), 1x S-Video, 1x VGA Ausgang 1x VGA Auflösung 800x600 Pixel @ 60Hz

800x600 Pixel @ 75 Hz

1024x768 Pixel @ 60 Hz

1280x1024 Pixel @ 60 Hz Videosystem PAL / NTSC Impedanz 75 Ω Spannungsversorgung 5VDC / 1A Abmessungen (BxHxT) 105 x 65 x 24 mm

TVAC20000

Version 01/2010

User manual

Original English user manual. Keep for future use.

English

Introduction

Dear Customer,

Thank you for purchasing this product.

This product meets the requirements of the applicable European and national guidelines. The corresponding declarations and documents can be obtained from the manufacturer (www.abus-sc.com).

To maintain this condition and to ensure risk-free operation, you as the user must observe these operation instructions!

Before initial start-up, read through the complete operating instructions observing operating and safety instructions.

If you have any questions, please contact your installer or your local dealer!

Disclaimer

This user manual was prepared with greatest care. If you should notice omissions or inaccuracies, please inform us about these on the back of this manual given address. The ABUS Security-Center GmbH assumes no liability for technical and typographical faults and reserves the right to make at any time modifications to the product or user manual without a previous announcement. The company is not liable or responsible for direct and indirect subsequent damages which are caused in connection with the equipment, the performance and the use of this product. No guarantee for the content of this document is taken.

English

Icon explanation

A flash in the triangle is used if there is danger for the health, e.g. by an electric shock.

An exclamation mark in the triangle points to an important note in this user manual which must be minded.

This symbol can be found when you are to be given tips and information on operation.

Important safety advice

The warranty will expire for damage due to non-compliance with these operating instructions. ABUS will not be liable for any consequential loss!

ABUS will not accept liability for damage to property or personal injury caused by incorrect handling or non-compliance with the safety-instructions. In such cases the warranty will expire.

The device has been manufactured in compliance with international safety standards. Please read these safety advices carefully.

Safety advice

1. Mains supply 90 - 250V AC 50/60Hz Operate this product only from the type of power supply indicated on the marking label. If you are not sure of the type of power supplied to your home, consult your local power company. Disconnect the product from the mains before you start any maintenance or installation procedures.

2. Overloading Do not overload a wall outlet, extension cord or adapter as this may result in electric fire or shock.

3. Liquids Setup the device only in dry and dust-protected rooms. Protect the device from any kind of liquids entering.

4. Cleaning Disconnect the product from the wall outlet before cleaning. Use a light damp cloth (no solvents) to dust the product.

5. Ventilation The slots on top of the product must be left uncovered to allow proper airflow into the unit. Do not stand the product on soft furnishings or carpets. Do not stack electronic equipments on top of the product.

6. Accessories Do not use any unsupported accessories as these may be hazardous or cause damage the product.

7. Location

• Setup the device only in dry and dust-protected rooms.

• Protect the device from any kind of liquids entering.

• Do not place the device near a radiator or heat register.

• Setup the device only in areas with the advised operating temperatures of 0° ~ 50°C.

Warnings

Follow all safety and operating advises before starting-up the device!

1. Follow these directions in order to avoid damage of the power cord or plug:

• Do not modify or process the power cord or plug arbitrarily.

• Do not bend or twist the power cord.

• Make sure to disconnect the power cord holding the plug.

• Keep heating appliances as far as possible from the power cord in order to prevent the cover

vinyl from melting.

2. Follow these directions. Failure to follow any of them may cause electrical shock:

Do not open the main body or the power supply.

• Do not insert metal or inflammable objects inside the product.

• In order to avoid any damage during lighting use a surge protection.

3. Do not use the product when it is out of order. If you continue to use the product when defective, serious damage can be caused to it. Make sure to contact your local product distributor if the product is out of order.

During the installation into an existing video surveillance system make sure that all devices are disconnected from the low and supply voltage circuit.

English

If in doubt allow a professional electrician to mount, install and wire-up your device. Improper electrical connection to the mains does not only represent at threat to you but also to other persons.

ire-up the entire system making sure that the mains and low voltage circuit remain separated

and cannot come into contact with each other in normal use or due to any malfunctioning.

Unpacking

While you are unpacking the device please handle it with utmost care.

If you notice any damage of the original packaging, please check at first the device. If the device shows damages, please contact your local dealer.
