ABUS SHLM10000 User guide [de]

1
SHLM10000 / SHLM10010
ABUS Z-Wave RGBW/LED Lampe
Wichtige Hinweise und FAQs zu diesem Produkt und weiteren
Produkten finden Sie auf der Internetseite
Version 1.0
Originalbedienungsanleitung in deutscher Sprache.
Für künftige Verwendung aufbewahren!
2
Deutsch
Inhalt
1. Einführung ........................................................................................................................................ 3
1.1. Konformitätserklärung ............................................................................................................. 3
1.2. Haftungsausschluss ................................................................................................................ 3
2. Wichtige Sicherheitshinweise ........................................................................................................... 4
2.1. Bestimmungsgemäße Verwendung ........................................................................................ 4
2.2. Auspacken ............................................................................................................................... 4
2.3. Aufstellort Betriebsumgebung ................................................................................................. 4
2.4. Kinder ...................................................................................................................................... 4
2.5. Reinigen ................................................................................................................................... 5
2.6. Hinweise zur Entsorgung des Geräts ...................................................................................... 5
3. Produkteinführung ............................................................................................................................ 5
3.1. Lieferumfang ............................................................................................................................ 5
3.2. Funktionsprinzip....................................................................................................................... 5
3.3. Leistungsmerkmale ................................................................................................................. 6
3.4. Einsatz in Systemen verschiedener Hersteller ........................................................................ 6
4. Funktionsübersicht ........................................................................................................................... 6
4.1. Inklusion (Inclusion) / Gerät einlernen ..................................................................................... 6
4.2. Exklusion (Exclusion) / Gerät auslernen ................................................................................. 7
4.3. Reset (Factory-Reset) / Werkseinstellungen zurücksetzen .................................................... 8
4.4. Gerätebetrieb ........................................................................................................................... 8
5. Erweiterte Z-Wave Parameter .......................................................................................................... 8
5.1. Assoziationsgruppen ............................................................................................................... 8
5.2. Unterstützte Command Classes .............................................................................................. 9
6. Technische Daten ............................................................................................................................ 9
3
Deutsch
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für unser Produkt entschieden haben und danken Ihnen für Ihr Vertrauen! Sie haben eine gute Wahl getroffen. Dieses Leuchtmittel (nachfolgend „Gerät“ genannt) ist mit größter Sorgfalt entwickelt und hergestellt worden. Bitte lesen Sie diese Bedienungsanleitung vollständig und beachten alle Bedienungs-, und Sicherheitshinweise, weil somit die bestmögliche Handhabung des Gerätes erreicht wird. Dieses Dokument gilt als Montage- und Wartungsanleitung.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!
1.1. Konformitätserklärung
Hiermit erklärt ABUS Security-Center, dass das beiliegende Produkt die folgenden Richtlinien, die das Produkt betreffen, erfüllt:
RED-Richtlinie 2014/53/EU, EMV-Richtlinie 2014/30/EU, Nieder-Spannungsrichtlinie 2014/35/EU, RoHS-Richtlinie 2011/65/EU. Der vollständige Text der EU­Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
www.abus.com/product/SHLM10000
Sie kann auch unter folgender Adresse bezogen werden:
ABUS Security-Center GmbH & Co. KG,
Linker Kreuthweg 5, 86444 Affing, GERMANY
1.2. Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte schriftlich unter oben angegebenen Adresse mit.
Ihre Rechte beschränken sich auf die Reparatur oder den Ersatz dieses Produktes im Lieferzustand. ABUS Security Center übernimmt keine Haftung für jegliche spezielle, beiläufig entstandene oder Folgeschäden, inklusive, aber nicht beschränkt auf entstandene Ertragseinbußen, Gewinneinbußen, Einschränkungen bei der Verwendung der Software, Verlust oder Wiederherstellung von Daten, Kosten für Ersatzeinrichtungen, Ausfallzeiten, Sachschäden und Forderungen Dritter, infolge von u.a. aus der Gewährleistung erwachsenden, vertraglichen, gesetzlichen oder schadenersatzrechtlichen Wieder- herstellungsansprüchen ungeachtet anderer beschränkter oder per Gesetz implizierter Gewährleistungsbestimmungen oder für den Fall, dass die beschränkte Gewährleistung nicht gilt, beschränkt sich der Haftungsumfang von ABUS Security Center auf den Kaufpreis des Produktes.
Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden. © ABUS Security-Center GmbH & Co. KG, 09/2018
4
Deutsch
2. Wichtige Sicherheitshinweise
2.1. Bestimmungsgemäße Verwendung
Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!
Bei Schäden die durch Nichtbeachten dieser Sicherheitshinweise verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
2.2. Auspacken
Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt. Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.
Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.
2.3. Aufstellort Betriebsumgebung
Stellen Sie keine schweren Gegenstände auf das Gerät. Das Gerät ist nur für den Betrieb in Räumen mit entsprechender Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Für eine genaue Angabe prüfen Sie die technischen Daten der einzelnen Geräte. Achten Sie darauf, dass immer eine ausreichende Belüftung gewährleistet ist, keine direkten Wärmequellen auf das Gerät wirken, kein direktes Sonnenlicht oder starkes Kunstlicht auf Geräte für den Innenbereich trifft, das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht, keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen, der Kontakt mit Spritz- und Tropfwasser auf Geräte für den Innenbereich und aggressiven Flüssigkeiten vermieden wird, das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder neben das Gerät), keine Fremdkörper eindringen, das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann, das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird.
2.4. Kinder
Elektrische Geräte nicht in Kinderhände gelangen lassen! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr! Dieses Gerät gehört nicht in Kinderhände. Federnde Teile können bei unsachgemäßer Benutzung herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.
5
Deutsch
2.5. Reinigen
- Verstaubte Geräte müssen gereinigt werden. Staubablagerungen in den Luftschlitzen können abgesaugt oder ausgeblasen werden. Falls erforderlich, kann der Staub mit einem Pinsel entfernt werden.
- Die Oberfläche kann mittels eines leicht mit Seifenlauge angefeuchteten Tuches gereinigt werden. Verwenden Sie bei Hochglanzoberflächen nur geeignete Mikrofasertücher.
- Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt!
- Gerät nicht in der Spülmaschine reinigen!
- Benutzen Sie keine scharfen, spitzen, scheuernden, ätzenden Reinigungsmittel oder harte Bürsten!
- Keine Chemikalien verwenden!
- Reinigen Sie das Gerät nicht mit leicht entzündbaren Flüssigkeiten!
2.6. Hinweise zur Entsorgung des Geräts
Achtung: Die EU-Richtlinie 2012/19/EU regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll
bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.
3. Produkteinführung
3.1. Lieferumfang
- ABUS Z-Wave LED Lampe
- Kurzanleitung & Sicherheitshinweise
3.2. Funktionsprinzip
Die SHLM10000 wurde zum Einsatz in Hausautomations-Systemen entwickelt die den Z-Wave Funkstandard verwenden. Die LED-Lampe passt in jede handelsübliche E27 Fassung und lässt sich individuell dimmen. Per App haben Sie zudem die Wahl von über tausend Farbtönen (SHLM10010)
In Verbindung mit konfigurierbaren Szenen können Smart-Functions initiiert werden, z.B. wenn Licht an nach 20 Uhr, mit 30% Helligkeit an, wenn vor 20 Uhr mit 90% Helligkeit.
6
Deutsch
3.3. Leistungsmerkmale
Die ABUS Z-Wave SHLM10000/SHLM10010...:
- …ist eine intelligente Funk-LED-Lampe
- …ist Z-Wave PLUS kompatibel & zertifiziert
- besitzt einen einstellbaren Dimm-Bereich
- …verfügt über fünf Farb-Kanäle: rot, blau, grün, warmweiß. Kaltweiß (SHLM10010)
- lässt sich manuell oder per Funk ein/ausschalten
- wurde für den Einsatz im Innenbereich entwickelt
3.4. Einsatz in Systemen verschiedener Hersteller
Die Kommunikation erfolgt über die Z-Wave EU-Frequenz (868,42 Mhz). Sie können das Gerät herstellerunabhängig in jedes Z-Wave-Netzwerk mit zertifiziertem Z-Wave­Gateway einbinden. Alle nicht-batteriebetriebenen Knotenpunkte im Netzwerk verhalten sich als Verstärker um die Beständigkeit des Netzwerkes zu verstärken.
4. Funktionsübersicht
4.1. Inklusion (Inclusion) / Gerät einlernen
A
Drehen Sie die LED/RGBW Lampe in eine E27 Fassung
B
Aktivieren Sie den Inklusionsmodus (Einlern­modus) am primären Gateway. (nähere Details erfahren Sie in der Bedienungsanleitung des Gateways)
Bzw. Drücken Sie in ihrer Z-Wave App auf die
„+“ Taste (Add / Inclusion) und folgen den
weiteren Anweisungen um das Gateway in den Inklusionsmodus zu setzen.
7
Deutsch

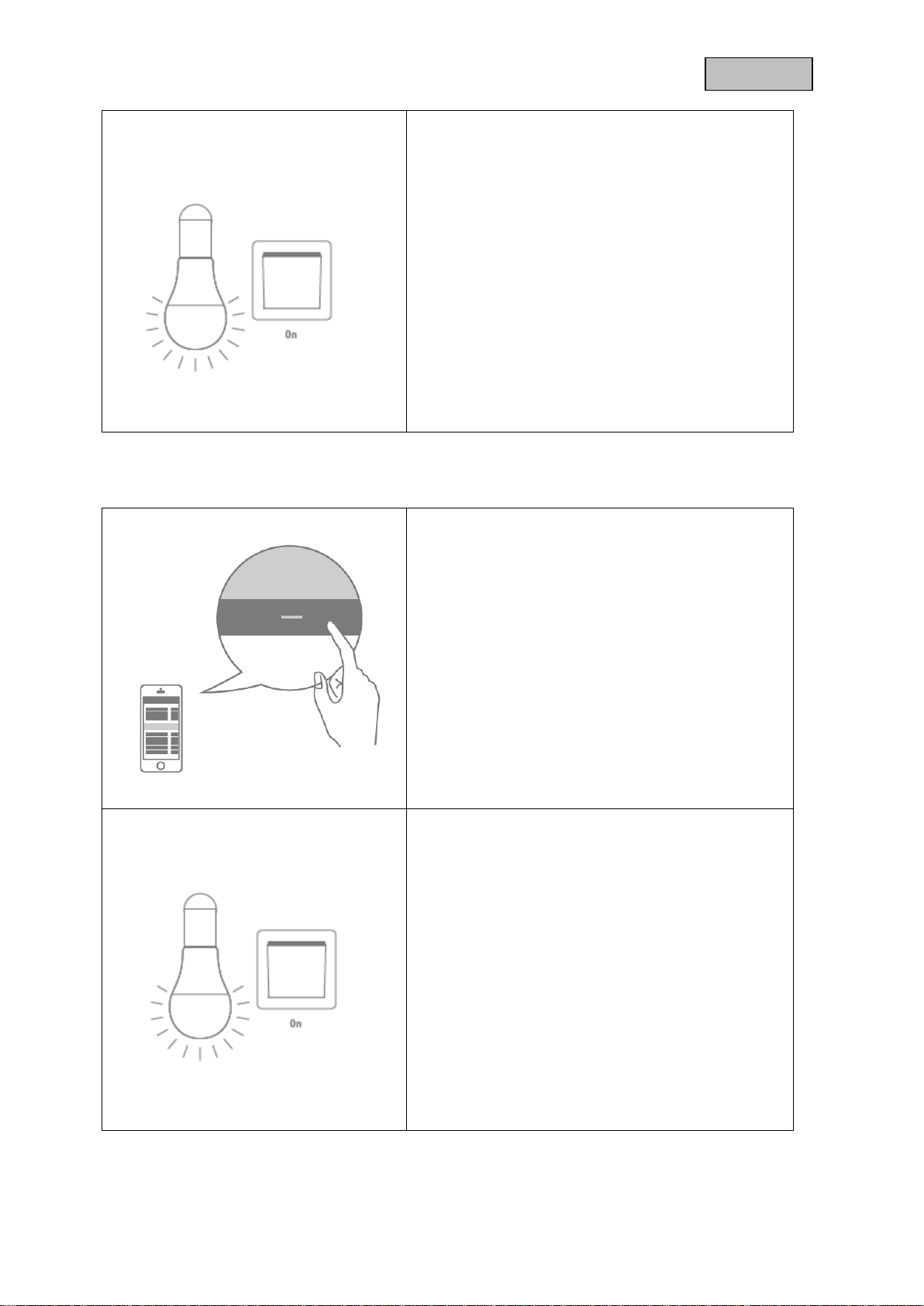

C
Schalten Sie die LED Lampe ein. Die erfolgreiche Inklusion wird in der App
bzw. am Gateway angezeigt und die LED­Lampe blinkt einmal auf
Wiederholen Sie den Inklusionsvorgang ab Schritt B erneut, falls dieser nicht erfolgreich war.
4.2. Exklusion (Exclusion) / Gerät auslernen
A
Aktivieren Sie den Exklusions-modus (Auslern-modus) am primären Gateway. (nähere Details erfahren Sie in der Bedienungsanleitung des Gateways)
Bzw. Drücken Sie in ihrer Z-Wave App auf die -“ Taste (Remove / Exclusion) und folgen den weiteren Anweisungen um das Gateway in den Exklusionsmodus zu setzen.
B
Schalten Sie die LED Lampe ein. Die erfolgreiche Exlusion wird in der App bzw.
am Gateway angezeigt. Die LED-Lampe blinkt kurz auf und dimmt danach auf 5%
Wiederholen Sie den Exklusionsvorgang ab Schritt A erneut, falls dieser nicht erfolgreich war.
8
Deutsch
4.3. Reset (Factory-Reset) / Werkseinstellungen zurücksetzen
1. Schalten Sie die Stromversorgung der LED-Lampe 6mal in Folge EIN und AUS. (Schaltintervall 0,5 bis 2 Sekunden)
2. Beim 7ten Einschalten leuchtet die LED­Lampe 2mal kurz auf und ist dann erfolgreich auf Werkseinstellungen zurückgesetzt.
Hinweis: 1, Diese Vorgehensweise sollte nur genutzt werden, wenn das primäre Gateway nicht handlungsfähig ist. 2, Wenn der Multi-Sensor in Werks­einstellung gesetzt wird, wird der Status auf
„nicht eingebunden“ gesetzt, die
Assoziations-Einstellungen sowie mögliche Konfigurationen auf Standard zurückgesetzt.
4.4. Gerätebetrieb
Dimmen Sie die LED Lampe nicht über die Versorgungsspannung (z.B. Dimmschalter) sondern verwenden Sie hierfür die App oder kompatible Z-Wave Funk­Schalter/Dimmer.
Stellen Sie sicher, dass die Stromversorgung der LED Lampe immer eingeschaltet ist (z.B. Wandschalter EIN), da nur so die Gerätefunktion gegeben ist.
5. Erweiterte Z-Wave Parameter
5.1. Assoziationsgruppen
Z-Wave Geräte können andere Geräte direkt steuern. Diese direkte Steuerung heißt in Z-Wave Assoziation. In den steuernden Geräten muss dazu die Geräte-ID des zu steuernden Gerätes hinterlegt werden. Dies erfolgt in sogenannten Assoziationsgruppen. Eine Assoziationsgruppe ist immer an ein Ereignis im steuernden Gerät gebunden (Tastendruck oder Auslösen eines Sensors). Bei Eintritt dieses Ereignisses wird an alle in einer Assoziationsgruppe hinterlegten Geräte ein Steuerkommando - meist ein BASIC SET - gesendet.
Die LED-Lampe unterstützt die folgende Assoziationsgruppe:
Gruppen­Nummer
Maximale Geräte
Übermittelter Inhalt
Gruppe 1
0x01
Z-Wave Plus Lifeline
9
Deutsch
5.2. Unterstützte Command Classes
1 Association Group Information V1 2 Association V2 3 Basic V1 4 Color Switch V1 5 Configuration V1 6 Device Reset Local V1 7 Firmware Update MD V2 8 Manufacturer Specific V2 9 Multilevel Switch V2 10 Power level 11 Security V1 12 Switch All V1 13 Version V2 14 Z-Wave Plus Info V2
5.3 Übersicht Configuration Parameter
Parameter / Größe
Parameter Name
Dezimal­Standardwert
Beschreibung
255 / 4
Reset
-2004318072 / Reset auf Werkseinstellungen und entfernen des Z-Wave Netzwerks
-2013265920 / Reset der Parameter ­Konfiguration auf Standardwerte
6. Technische Daten
Parameter
Einheit
SHLM10000
SHLM10010
Abmessungen
mm
6 x 6 x 11,5
6 x 6 x 11,5
Gewicht
g
135
70
Betriebstemperatur
°C
-20 – 40
-20 – 40
Max. Luftfeuchtigkeit
%
95
95
IP Klasse
20
20
Funk-Frequenz
MHz
868,42 (Z-Wave
PLUS, Europe)
868,42 (Z-Wave PLUS,
Europe)
Modulation
FSK (BFSK/GFSK)
FSK (BFSK/GFSK)
Sendeleistung:
db
< 4,5
< 4,5
Spannungsversorgung
VAC
220 - 240
220 - 240
Lichtstrom
lm
806
806
Farbtemperatur
Kelvin
2700 - 6500
2700
Dimmfaktor
%
5 - 100
5 - 100
Abstrahlwinkel
°
240
240
10
Deutsch
Lebensdauer
h
25000
25000
Lampenfassung
E27
E27
Stromaufnahme standby
W
<0,5
<0,5
Stromaufnahme
W
>9,5 Ǿ
>9,0 Ǿ
Max. Reichweite (Gebäude)
m
< 40
< 40
Firmware updatefähig
Ja
Ja
Z-Wave Beaming unterstützt
Ja
Ja
SmartStart unterstützt
Nein
Nein
Z-Wave Network Security
Ja
Ja
Z-Wave AES-128 Security
Ja
Ja
Z-Wave Plus
Ja
Ja
Security S2 Classes
Nein
Nein
Z-Wave Chip Generation
500
500
Z-Wave Sensor-Typ
Open/Closed (Binary)
Open/Closed (Binary)
Zwave library type
Enhanced 232 Slave
Enhanced 232 Slave
Device Type / Role type
Light Dimmer Switch /
Always on Slave
Light Dimmer Switch /
Always on Slave
