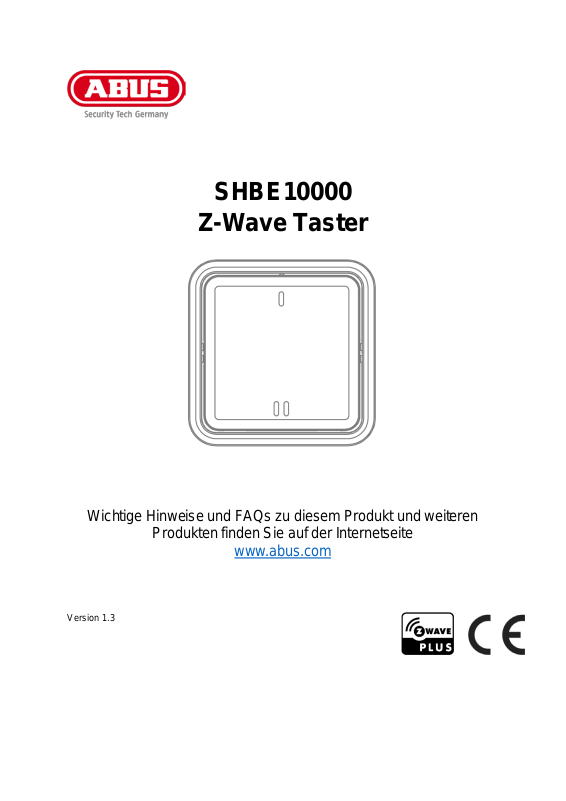

Wichtige Hinweise und F AQs zu diesem Produkt und weiteren
Produkten finden Sie auf der Internetseite
www.abus.com
Version 1.3
Deutsch
anderer beschränkter oder per Gesetz implizierter
Einführung
Sehr geehrte Kundin, sehr geehrter Kund e,
wir freuen uns, dass Sie sich für unser Produkt entschieden haben und danken Ihnen für Ihr Vertrauen!
Sie haben eine gute Wahl getroffen.
Dieser Taster (nachfolgend „Gerät“ genannt) ist mit größter Sorgfalt entwickelt und hergestellt worden.
Bitte lesen Sie diese Bedienungsanleitung vollständig und beachten alle Bedienungs-, und
Sicherheitshinweise, weil somit die bestmögliche Handhabung des Gerätes erreicht wird. Dieses
Dokument gilt als Montage- und Wartungsanleitung.
Bei Fragen wenden Sie sich an Ihren Fachhan delspartner
oder kontaktieren Sie unseren Kundenservice:
Post: ABUS Support, Linker Kreuthweg 5, 86444 Affing, Deutschland
Hiermit erklä rt ABUS Se curity-Center, dass das beiliegende Produkt die folgenden Richtlinien,
die das Produkt betreffen, erfüllt:
RED-Richtlinie 2014/53/EU, EMV-Richtlinie 2014/30/EU, Nieder-Spannungsrichtlinie 2014/35/EU,
RoHS-Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
www.abus.com/product/
Sie kann auch unter folgender Adresse bezogen werden:
ABUS Security Center GmbH & Co. KG,
Linker Kreuthweg 5, 86444 Affing, GERMANY
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der j ewei li gen Inh aber.
Alle Rechte vorbehalten.
SHBE10000
Haftungsausschluss
Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen
oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte schr iftlich unter der oben angegebenen
Adresse mit.
Ihre Rechte beschränken sich auf die Reparatur oder den Ersatz dieses Produktes im Lieferzustand.
ABUS Security Center ü bernimmt keine Haftung für jegliche spe zielle, beiläufig entstandene od er
Folgeschäden, inklusive, aber nicht beschränkt auf entstandene Ertragseinbußen, Gewinneinbußen,
Einschränkungen bei der Verwendung der Software, Verlust oder Wiederherstellung von Daten,
Kosten für Ersatzeinrichtungen, Ausfallzeiten, Sachschäden und Forderungen Dritter, infolge von u.a.
aus der Gewährleis tung erwachsenden, vertraglichen, geset zlichen oder schadener satzrechtlichen
Wiederherstellungsansprüchen ungeachtet
Gewährleistungsbest immungen oder für den Fall, d ass die beschränkte Gewäh rleistung nicht gilt,
beschränkt sich der Haftungsumfang von ABUS Security Center auf den Kaufpreis des Produktes.
Verwenden Sie das Ger ät aus s chließ lic h f ür den Z we ck f ür den es gebaut und konzipier t wur de! Jede
andere Verwendung gilt als nicht bestimmungsgemäß!
Bei Schäden die durch N ichtbeachten dieser Sich erheitshinweise verursa cht werden, erlischt
der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
Auspacken
Während Sie das Gerät au spack en, handhaben s ie dieses mit äußerster Sorgfalt. Ver packungen und
Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der W ieder ver wertu ng zug ef ührt werd en.
Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät.
Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und
informieren Sie den Lieferdienst.
Bitte stellen Sie sicher, dass die Verpackung die DSK (Device Specific Key) – Karte
enthält. Diese Karte zeigt den DSK Ihres ABUS Z-Wave Geräts. Bitte bewahren Sie
diese an einem sicheren Ort auf. Jedes S2 (Security 2) zertifizierte Z-Wave
Gateway benötigt den DSK, um das Gerät einzulernen.
Aufstellort Betriebsumgebung
Stellen Sie keine sc hwere n Gegens tänd e auf das Ger ät. Das G erä t ist nur für den Bet rieb i n Räum en
mit entsprechender Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem
Staubaufkommen ausgelegt. Für eine genaue Angabe prüfen Sie die technischen Daten der einzelnen
Geräte. Achten Sie d arauf, dass im mer eine aus reichende Belüftung ge währleistet ist, keine dir ekten
Wärmequellen auf das G erät wirk en, kein direk tes Sonnenlicht oder stark es Kunstlicht auf Geräte für
den Innenbereich trifft, das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern)
steht, keine offenen Bran dquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen, der
Kontakt mit Spritz- und T ropfwasser auf Geräte für den Innenbereich und ag gressiven Flüssigkeiten
vermieden wird, das Gerät nicht in der Nähe von W asser betrieben w ird, insbes onder e darf das Gerät
niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen
oder Getränke auf oder n eben das Gerät), keine Fr emdkörper eindringen, das Gerät keinen starken
Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen
Kurzschlüssen führen kann, das Gerät keinen übermäßigen Erschütterungen und Vibrationen
ausgesetzt wird.
Kinder
Elektrische Geräte nicht in Kinderhänd e gelangen lass en! Las sen Sie Kinder nie mals unbeaufs ichtigt
elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile
können bei Verschluck en lebensgefährlich sein. H alten Sie auch die Verpack ungsfolien von Kindern
fern. Es besteht Erstickungsgefahr! Dieses Gerät gehört nicht in Kinderhände. Federnde Teile können
bei unsachgemäßer Benutzung herausspringen und Verletzungen (z.B. Augen) bei Kindern
verursachen.
3
Deutsch
Hinweise zum Umgang mit Batterien
Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten
Batterien in den Mun d nehm en und verschluck en. Dies k ann zu ernsthaften G esundheitssc häden
führen. In diesem Fall sofort einen Arzt aufsuchen!
Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden
(Explosionsgefahr!)
Die Batterie darf keiner Wärmequelle o der Sonneneinstrahlu ng direkt ausgesetzt werden und an
keinem Ort mit sehr hoher Temperatur aufbewahrt werden.
Die Batterie darf nicht mit Wasser in Berührung kommen.
Die Batterie darf nicht zerlegt, angestoc h en oder besc häd igt wer de n.
Die Batteriekontakte dürfen nicht kurzgeschlossen werden.
Wechseln Sie schwächer werdende Batterien rechtzeitig aus.
Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
Idealerweise verwenden Sie baugleiche Batterien desselben Herstellers, wie aus dem Original
Lieferumfang, da das G erät mit diesen Batter ien intensiv getestet wurde und som it eine optimale
Funktion sichergestellt wird.
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen. Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Reinigen Sie das
Batteriefach mit einem trockenen Tuch.
Reinigen
Verstaubte Geräte müssen gereinigt werden. Staubablagerungen in den Luftschlitzen können
abgesaugt oder ausgeb lasen werden. Fa lls erforderl ich, kann der Staub mit eine m Pinsel entfer nt
werden.
Die Oberfläche kann mittels eines leicht mit Seifenlauge angef euchteten Tuches gereini gt wer den.
Verwenden Sie bei Hochglanzoberflächen nur geeignete Mikrofasertücher.
Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt!
Gerät nicht in der Spülmaschine reinigen!
Benutzen Sie keine scharfen, spitzen, scheuernden, ätzenden Reinigungsmittel oder harte Bürsten!
Keine Chemikalien verwenden!
Reinigen Sie das Gerät nicht mit leicht entzündbaren Flüssigkeiten!
Hinweise zur Entsorgung des Geräts
Achtung: Die EU-Richtlinie 2012/19/EU regelt die ordnungsgemäße Rücknahme,
Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol
bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner
Lebensdauer entsprech end den ge ltende n geset zliche n Vorsc hriften un d getre nnt vom
Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann
über entsprechende of fizielle Rück nahmestellen in Ihrem Land erfolgen. Befolge n Sie
die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über
die Rücknahme ( auch für Nicht-EU Länder) erha lten Sie von Ihrer örtlichen Verwaltung. Durch das
separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist
sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und
Umwelt beachtet werden.
3 Deckel
4 Basis Enthält LED, Link Taste und Batterien
5 Basis Rückseite Z-Wave QR Code DSK Aufkleber für S2 Inclusion
6 HalterungZur Montage an der Wand
7 LED Indikator
8 Link Taste
9 Batteriefach Polarität beachten
10 Raster für Halterung Drücken Sie hier um die Halterung von der Basis zu lö s en
Erste Befehlstaste:
unterscheidet einfachen, doppelten und langen Druck
Zweite Befehlstaste:
unterscheidet einfachen, doppelten und langen Druck
Zum Aufstecken. Lässt sich über zwei Öffnungen an der Unterseite
einfach abnehmen.
Statusanzeige bei verschiedenen Vorgängen
(Inklusion, Exklusion, Reset, Fehler)
Manuelle Auslösung des Wake-up Befehls, Inklusion, Exklusion und
Reset
6
Deutsch
1.3. Funktionsprinzip
Das Gerät wurde zum Einsatz in Alarm-, und Hausautomations-Systemen entwickelt, die den Z-Wave
Funkstandard verwenden. Das Gerät verfügt über folgende Funktionen:
Der Wipp-Doppeltaster verfügt über 2 Tasten (oben I und unten II), für jed e Taste wird zwisc hen
kurzer Druck, doppelter Druck und langer Druck unterschieden
Es können somit bis zu 3 unterschiedliche Szenen an und aus ges chalten werden, d a der Taster
insgesamt 6 unterschiedliche Befehle an den Z-Wave Gateway senden kann
Somit kann beispiels weise mit nur einem Tas ter pro Raum die Heizung rauf/run ter, Beleuchtung
an/aus und Rollladen auf/zu gesteuert werden
Im Z-Wave Gateway programmierte Szenen werden durch Tastendruck sicher und schnell an- und
ausgeschalten, ohne dass die App geöffnet werden muss
1.4. Leistungsmerkmale
Das Gerät...:
…ist ein batteriebetriebener Wipp-Doppeltaster
…ist aufgrund seiner Bauart zur Wandmontage oder flexiblen Positionierung, z.B. auf dem
Nachttisch oder Wohnzimmertisch, geeignet
…ist Z-Wave PLUS kompatibel & zertifiziert
…unterstützt den Z-Wave S2 Standard (Security 2)
...verfügt über eine Batterie-leer Warnfunktion
…wurde für die Montage im Innenbereich entwickelt
1.5. Einsatz in Systemen verschiedener Hersteller
Die Kommunikation erfolgt über die Z-Wave EU-Frequenz (868,4 Mhz). Sie können das Gerät
herstellerunabhängig in jedes Z-Wave-Netzwerk mit zertifiziertem Z-Wave-Gateway einbinden. Alle
nicht-batteriebetriebenen Knotenpunkte im Netzwerk verhalten sich als Verstärker um die FunkKommunikation des Netzwerkes zu verstärken.
1.6. DSK Code
Der DSK Code (Device-Specific-Key) ist der gerätespezifische Schlüssel Ihres Geräts und wird für das
sichere einlernen (Ink lusion ) per S2 am G atewa y benö tigt. D ie ersten 5 Zif fer n des DSK Codes find en
Sie auf dem QR Code Aufk leber des Produkts. Bitte gebe n Sie diese im Ink lusionsprozess ein, w enn
Sie dazu aufgefordert werden. Alternativ können Sie den gesamten DSK Code, den Sie auf der
beiliegenden DSK-Kar te finden via QR-Co de Scan zum Gatewa y übertragen. Bitte be wahren Sie die
DSK Karte an einem sicheren Ort auf!
Hinweis:
Wir empfehlen die sichere S2-Inklusion (muss vom Gateway unterstützt werden) Bitte geben Sie, wenn
Sie dazu aufgeforder t werden, die 5 Ziffern des DSK Codes (G eräte-Unterseite) bzw. den gesam ten
DSK Code (QR-Code) ein.
7
Deutsch
Anweisungen um das Gateway in den
3 mal schnell
2. Funktionsübersicht
2.1. Inklusion (Inclusion) / Gerät einlernen
Aktivieren Sie den Inklusionsmodus (Einlern-modus)
am Gateway. (nähere Details erfahren Sie in der
Bedienungsanleitung des Gateways)
Bzw. Drücken Sie in ihrer Z-Wave App auf die „+“
Taste (Add / Inclusion) und folgen den weiteren
Inklusionsmodus zu setzen.
Halten Sie das Gerät in Reichweite des Gateways.
Entfernen Sie den Sicherungsstreifen am Batteriefach.
Das Gerät unterstützt automatische Inklusion, das
heißt es geht automatisch in den Inklusionsmodus
wenn es mit Spannun g versorgt wird und noch nicht
mit einem Gateway verbunden ist.
Alternative Inklusion:
Falls der Sicherungsstreifen vorab bereits entfernt
wurde, drücken Sie stattdessen
(innerhalb von 1,5 Sekunden) a uf die Link Taste um
die Inklusion am Gerät zu starten.
Die erfolgreiche Inklusion wird in der App bzw. am
Gateway angezeigt und die Status LED am Gerät
blinkt nicht mehr.
Wiederholen Sie den Inklusionsvorgang, falls dieser
nicht erfolgreich war.
Falls auch ein erneuter Versuch fehlschlägt, führen Sie
zunächst ein en Werks-Reset am Gerät durch, siehe
2.4.
8
Deutsch
1
2.2. Planen, Montage und Installation
Das Gerät ver wendet Radi osignale m it niedrigem Ene rgiever brauc h, um mit dem Z-W ave G atewa y zu
kommunizieren. Um die besten Ergebnisse zu erreichen, beachten Sie bitte Folgendes:
Bitte nicht direkt an Metallebenen oder Metallkonstruktionen befestigen, da dies zur Einschränkung
der Reichweite führen kann.
Das Gerät hat eine Funkreichweite von bis zu 40 m.
Die Batterielebensdauer des Geräts verringert sich, falls die Funkverbindung zum Z-Wave Gateway
nicht direkt, sondern über einen Repeater besteht.
Montagehinweise:
Befestigen Sie die Halterung per Klebepad oder mit
den beiliegenden Schraube n (empfohlen) an der
Wand.
Stellen Sie sicher, dass die Oberfläche sauber und
trocken ist, falls sie das Klebepad verwenden.
Ziehen Sie die Schrauben nicht zu fest an, um die
Halterung nicht zu beschädigen.
1. Setzen Sie die Basis behutsam von oben auf die
Halterung auf.
2. Achten Sie darauf, dass die rot markierten Stifte
sauber einrasten.
Um die Basis wieder von der Halterung zu lösen,
drücken Sie auf die ei ng er a s teten Stif te.
2
Stecken Sie den Deckel auf.
Um den Deckel wieder zu lösen, ziehen Sie diesen
vorsichtig von unten nach oben ab.
An der Unterseite des Deckels befinden sich hierfür
Schlitze, an denen der Fingernagel angesetzt werden
kann.
9
Deutsch
2.3. Exklusion (Exclusion) / Gerät auslernen
Aktivieren Sie den Exklusions-modus (Auslernmodus) am Gateway. (nähere Details erfahren Sie in
der Bedienungsanleitung des Gateways)
Bzw. Drücken Sie in ihrer Z-Wave App auf die „-“
Taste (Remove / Exclusion) und folgen den weitere n
Anweisungen um das Gateway in den
Exklusionsmodus zu setzen.
Drücken Sie 3 mal schnell (innerhalb von 1,5
Sekunden) auf die Link Taste um die Exklusion am
Gerät zu starten.
Die erfolgreiche Exklusion wird in der App bzw. am
Gateway angezeigt
Drücken Sie 3 mal schnell (innerhalb von 1,5
Sekunden) auf die Link Taste.
Drücken Sie schnell (innerhalb von 1 Sekunde)
ein viertes mal und halten die Link Taste für
mindestens 5 Sekunden gedrückt.
Der Taster ist jetzt auf Werkseinstellungen
zurückgesetzt.
Hinweis:
Diese Vorgehensweise sol l te nur genut zt werd en,
wenn das primäre Gateway nicht handlungsfähig ist.
Wenn das Gerät in Werkseinstellung gesetzt wird,
wird der Status auf „nicht eingebunden“ gesetzt und
die Assoziations-Einstellungen sowie mögliche
Konfigurationen auf Standard zurückgesetzt.
10
Deutsch
Notification Report
Central Scene
Basic Set
Taste 1
Basic Set
Taste 2
2.5. Gerät aufwecken / Wake-up
Drücken Sie 3x den Link Knopf, um das Gerät
aufzuwecken. Es baut dann eine Verbindung
zum Z-W ave Gateway auf und übermittelt den
aktuellen Status.
3. Erweiter te Z-Wave Parameter
3.1. Assoziationsgruppen
Z-Wave Geräte können andere Geräte direkt steuern. Diese direkte Steuerung heißt in Z-Wave
Assoziation. In den steuernden Geräten muss dazu die Geräte-ID des zu steuernden Gerätes hinterlegt
werden. Dies erfolgt in sog enannten Assoziat ionsgruppen. Eine As soziationsgrup pe ist immer an ein
Ereignis im steuernden Gerät gebunden (Tastendruck oder Auslösen eines Sensors). Bei Eintritt dieses
Ereignisses wird an all e in einer As so ziat ionsgruppe hinterlegten Ger ä te e in S teu er k ommando - meist
ein BASIC SET - gesendet.
Das Gerät unterstützt drei Assoziationsgruppen:
Gruppen-
Nummer
Gruppe 1 1
Gruppe 2 4 Control
Gruppe 3 4 Control
Maximale
Geräte
Profil Command Class
General
Battery Report
Device Reset Locally Notification
Group Name
Lifeline
Gruppe 1 (der Z-Wave Gateway)
Wenn das Gerät erstmalig mit Strom versorgt wird, sendet das Gerät einen Notification Report zum
Knoten (node) der Gruppe 1
Wenn der Batteries tand eine bestimm te Schwelle untersc hreitet, sendet das Ge rät einen Battery
Report an den Knoten (node) der Gruppe 1
Wenn ein Werksreset durchgeführt wird, sendet das Gerät eine Reset Locally Notification zum
Knoten (node) der Gruppe 1
Wenn Taste 1 oder Tast e 2 gedrückt wird, sendet da s Gerät eine Central Scene Notification zum
Knoten (node) der Gruppe 1
Gruppe 2 (direkte Assoziation zu bis zu 4 Endgeräten – anstatt Gruppe 1)
Wenn Taste 1 einmal gedr ückt wird, sendet das Gerät ein BASIC SET ON command, das einen
einstellbaren Wert enthält, zu den Knoten (nodes) der Gruppe 2
Wenn Taste 1 zweimal gedrückt wird, sendet das Gerät ein BASIC SET OFF command, das einen
einstellbaren Wert enthält, zu den Knoten (nodes) der Gruppe 2
Gruppe 3 (direkte Assoziation zu bis zu 4 End ger äten – anstatt Gruppe 1)
Wenn Taste 2 einmal gedr ückt wird, sendet das Gerät ein BASIC SET ON command, das einen
einstellbaren Wert enthält, zu den Knoten (nodes) der Gruppe 3
Wenn Taste 2 zweimal gedrückt wird, sendet das Gerät ein BASIC SET OFF command, das einen
einstellbaren Wert enthält, zu den Knoten (nodes) der Gruppe 3
Die Zeit zwischen den Wakeup Notification Commands kann in der Wakeup Command Class
eingestellt werden im Rahmen der folgenden Werte:
Beschreibung Wert
Minimum Wake Up Interval 600s (10 minutes)
Maximum Wake Up Interval 86400s (1 day)
Default Wake Up Interval 21600s (6 hours)
Wake Up Interval Step Seconds 600s (10 minutes)
13
Deutsch
4. Technische Daten
Parameter SHBE10000
Abmessungen (B x H x T) 80 x 15 x 80 mm
Gewicht 57 g
Betriebstemperatur >0° – 40°C
IP-Klasse IP 20 (Innenbereich)
Funk-Frequenz 868,42 MHz (Z-Wave PLUS, Europe)
Modulation FSK (BFSK/GFSK)
Sendeleistung: < 5 dbm
Spannungsversorgung 3 V DC
Batterietyp 2 x AAA GP
Batterie-Lebensdauer Ca. 2 Jahre (basierend auf 5 Auslöser pro Tag)
Sabotage Schutz nein
Firmware updatefähig Ja, OTA
Z-Wave Hersteller ID 0x0403
Z-Wave Product Type ID 0x0004
Z-Wave Device ID 0x0005
Z-Wave Beaming unterstützt Nein
Z-Wave SmartStart unterstützt Nein
Z-Wave Plus unterstützt Ja
Z-Wave Network Security Ja
Z-Wave AES-128 Security (S0) Ja
Z-Wave S2 Security Ja (S2 Authenticated)
Z-Wave Chip Generation 500
Z-Wave Hardware Plattform SD3502
Z-Wave Library Type Enhanced 232 Slave
Z-Wave Switch Type Button
Z-Wave Device TypeWall Controller
Z-Wave Role Type Reporting Sleeping Slave
Z-Wave DevKi t Version 6.71.03
14
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
