Installationsvejledning
trådløs mini-åbningsføler
FUMK50020
Secvest trådløs mini-åbningsføler
- 58 -
Indhold
Forord ............................................................................ - 60 -
Advarsler vedr. batteriet .............................................. - 61 -
Sikkerhedshenvisninger .............................................. - 61 -
Leveringsomfang .......................................................... - 62 -
Tekniske data ................................................................ - 62 -
Idriftsættelse ................................................................. - 63 -
Indlæring af føleren i zoner .......................................... - 63 -
Rækkevidde .................................................................. - 64 -
Monteringssted ............................................................. - 64 -
Montering ...................................................................... - 66 -
Batteriskift ..................................................................... - 69 -
- 59 -
Forord
VIGTIGT
Overhold anvisningerne og henvisningerne i denne vejledning! Hvis
du ikke overholder denne vejledning, bortfalder dit garantikrav! Vi
påtager os intet ansvar for følgeskader! Produktet må ikke ændres
eller ombygges.
Kære kunde
Tak, fordi du har valgt at købe denne trådløse mini-åbningsføler. Dette udstyr er
konstrueret i overensstemmelse med den nyeste tekniske udvikling. Det opfylder
kravene i de gældende europæiske og nationale direktiver. Overensstemmelsen er
dokumenteret, og de pågældende erklæringer og dokumenter befinder sig hos
producenten (www.abus.com). Som bruger skal du følge denne
monteringsvejledning for at sikre en risikofri anvendelse! Har du spørgsmål, bedes
du henvende dig til din forhandler.
Denne trådløse mini-åbningsføler er beregnet til overvågning af døre og vinduer.
Den sørger for berøringsfri overvågning af tilstanden (åben / lukket) for en dør eller
et vindue og melder dette til en trådløs alarmcentral.
Dette udstyr opfylder kravene i EU-direktivet: 1999/5/EF direktiv vedr. trådløse
anlæg og telekommunikationssendeudstyr samt gensidig anerkendelse af deres
overensstemmelse.
- 60 -
Advarsler vedr. batteriet
Udstyret forsynes med jævnspænding via et 3,6 V litiumbatteri. For at garantere en
lang levetid og undgå brande og kvæstelser skal du overholde følgende
henvisninger:
Batteriet må ikke bortskaffes med husholdningsaffaldet.
Batteriet må ikke udsættes direkte for en varmekilde eller sollys.
Batteriet må ikke brændes.
Batteriet må ikke komme i berøring med vand.
Batteriet må ikke skilles ad, stikkes i eller beskadiges.
Batterikontakterne må ikke kortsluttes.
Batteriet må ikke komme i hænderne på små børn.
Batteriet er ikke genopladeligt.
Sikkerhedshenvisninger
Hele produktet må ikke ændres eller ombygges. Undgå desuden, at fingrene
kommer i kontakt med printkortet.
Forsigtig ved håndtering af magneter:
Fare for at klemme fingrene!
Hold produktet væk fra børn på grund af smådele, der kan sluges.
Især hvis der sluges en magnet, skal der straks tilkaldes lægehjælp.
Kreditkort med magnetstriber kan blive beskadiget.
For personer med pacemaker, defibrillator eller andre implanterede apparater
gælder følgende: Magneten kan påvirke sådanne apparater negativt, hvorfor der
især ved monteringen skal holdes tilstrækkelig afstand (ca. 20 cm) mellem
magneten og det implanterede apparat.
- 61 -
Leveringsomfang
(1.) Hus til printkort
(2.) Sokkel til fastskruning
(3.) Dæksel
(4.) Fastgørelse til magnetholder
(5.) Underlag 7 mm
(6.) Magnetholder
(7.) Fastgørelsesskruer
(8.) Batteri
Tekniske data
Spændingsforsyning: 3,6 V li/tionylklorid
Batteritype: SAFT LS1425 (brug udelukkende denne batteritype!)
Strømforbrug: 0,03 A Batterilevetid: op til 36 måneder
Radiofrekvens: 868,6625 MHz / FM Husmateriale: ABS
Vægt: ca. 53 g Mål (LxBxH): 33 x 89 x 29 mm
Miljøklasse: I (-10 til +55 °C) Sikkerhedsgrad: II
- 62 -
Idriftsættelse
Sæt batteriet ind i den trådløse
åbningsføler.
VIGTIGT
Sørg for, at
batterierne vender
rigtigt!
Se de enkelte oplysninger om udstyret.
Aktiver sabotageafbryderen
(vægafrivningskontakt), indtil
modtageren bekræfter modtagelse af
signalet med en biptone.
Indlæring af føleren i zoner
- 63 -
Rækkevidde
Tykkelse
på fals
Vindues-
/dørramme
Vindues-/dørfløj
7 mm underlag til
magnetholder
< 19 mm
Magnet / føler
Magnet / føler
Ekstraudstyr
> 19 mm
Magnet
Føler
Strengt nødvendigt
Rækkevidden afhænger af omgivelserne. Kontroller følerens kommunikation med
alarmcentralen inden monteringen.
Montér føleren på følgende måde:
ikke på eller i nærheden af metalflader!
ikke mindre end 1 meters afstand til gas- vand- eller strømledninger!
ikke i nærheden af elektronisk udstyr som f.eks. computere, kopimaskiner eller
andre sendere og interferenskilder!
Monteringssted
Det optimale monteringssted for den trådløse åbningsføler er i det øverste hjørne af
din vindues-/dørramme eller -fløj. Vær opmærksom på, at føleren bliver installeret på
en jævn flade, så sabotageafbryderen (vægafrivningskontakten) aktiveres på
pålidelig vis.
Den trådløse åbningsføler kan både monteres på vinduesrammen og på
vinduesfløjen.
Monteringsstedet skal vælges afhængigt af betingelserne på stedet:
- 64 -
Hvis falsen er under 19 mm tyk, og der er tilstrækkelig plads på vindues-
Inden monteringen skal det altid kontrolleres, om afstanden mellem
føler og magnet er tilstrækkelig lille for at garantere, at magneterne
detekteres af den trådløse åbningsføler.
/dørrammen, anbefaler vi, at den trådløse åbningsføler monteres på vindues/dørrammen.
(en omvendt montering er også mulig i dette tilfælde)
Hvis falsen er over 19 mm tyk, er det strengt nødvendigt at montere den trådløse
åbningsføler på vindues-/dørfløjen, samt at bruge underlaget på 7 mm til
magnetholderen.
For at teste følerens udløsningsegenskaber anbefales det at formontere
magnetholder og følersokkel midlertidigt med det påsatte klæbefolie uden skruer.
Dernæst anbefales det på det kraftigste at montere magnetholder og følersokkel
med skruer, så de sidder sikkert og varigt fast (forboring ved plast er ikke
nødvendig).
Kontroller altid inden forskruning, hvor tyk falsen på fløjen er og undgå, at der stikker
skruer ud på den modsatte side. (Afkort eventuelt skruerne).
- 65 -
Montering
I det følgende beskrives monteringen af den trådløse åbningsføler på
vindues-/dørfløjen.
(Installeringen på vindues-/dørrammen sker på tilsvarende vis!)
Placer soklen til fastskruning, og skru den fast
Huller til skruerne skal pege i retning væg (ikke i
retning dør-/vinduesmidte)!
Afstand fra dør-/vindueskant: 10 mm
(Illustration vindue DIN højre; til montering DIN
venstre på tilsvarende vis!)
Sæt huset til printkortet på
Sæt huset til printkortet på, og tryk det fast på korrekt
vis.
(Illustration vindue DIN højre; til montering DIN
venstre på tilsvarende vis!)
10 mm
- 66 -

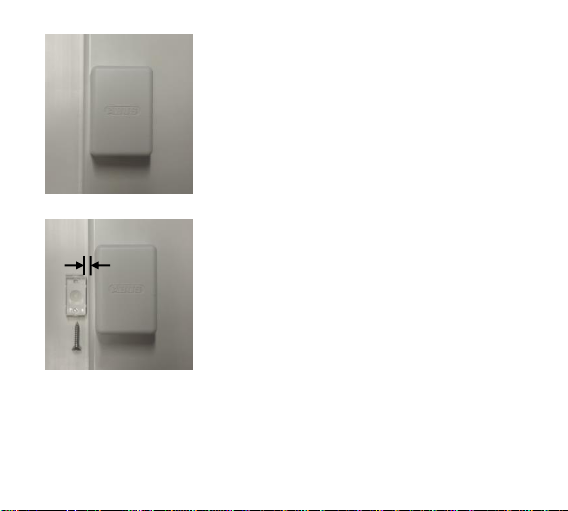

Sæt dækslet på
Sæt dækslet på (ABUS-logo skal kunne læses), og tryk
det fast.
Montér magnetholderen
Ved false med en tykkelse op til 19 mm er montering
af magnetholderen mulig uden underlaget på 7 mm.
Afstand til siden fra magnetholder til vinduesfløj
maks. 3 mm
maks. 3 mm
- 67 -
Ved falshøjder fra 20 mm er det nødvendigt at bruge underlaget på 7 mm til
magnetholderen! (Underlaget kan forbedre magnetkontaktens funktion).
Afstand til siden til vinduesfløj ligeledes maks. 3 mm.
- 68 -
Magnetholder inkl. magnet trykkes fast på den monterede
fastgørelse til magnetholderen.
Sørg for, at magnetens placering i magnetholderen er iht.
følgende illustration.
Inden udskiftning af batteri skal alarmanlægget sættes i
programmeringsmenu, eller den pågældende zone skal
skjules (se relevant information om udstyret).
Når der skal udskiftes batteri, skal dækslet trækkes af
sammen med det låste hus til printkortet. Dækslet sættes
atter på, når batteriet er skiftet.
VIGTIGT
Sørg for, at batterierne vender rigtigt!
Batteriskift
- 69 -
