Instrukcja montażu
bezprzewodowego miniczujnika otwarcia
FUMK50020
Bezprzewodowy miniczujnik otwarcia Secvest
- 114 -
Spis treści
Wstęp ........................................................................... - 116 -
Ostrzeżenia dotyczące baterii ................................... - 117 -
Zasady bezpieczeństwa ............................................. - 117 -
Zakres dostawy ........................................................... - 118 -
Dane techniczne ......................................................... - 118 -
Uruchamianie .............................................................. - 119 -
Ustawianie czujnika w strefach ................................. - 119 -
Zasięg .......................................................................... - 120 -
Miejsce montażu ......................................................... - 120 -
Montaż ......................................................................... - 122 -
Wymiana baterii .......................................................... - 125 -
- 115 -
Wstęp
UWAGA
Należy przestrzegać wskazówek zawartych w niniejszej instrukcji!
Nieprzestrzeganie instrukcji pociąga za sobą utratę praw
gwarancyjnych! Nie ponosimy odpowiedzialności cywilnej za szkody
następcze! Nie wolno modyfikować ani przebudowywać produktu.
Szanowna Klientko, Szanowny Kliencie!
Dziękujemy za zakup naszego produktu. Został on skonstruowany zgodnie
z aktualnym stanem techniki. Urządzenie spełnia wymagania obowiązujących norm
europejskich i krajowych. Zgodność została udokumentowana, a odpowiednie
deklaracje i pozostała dokumentacja są dostępne na stronie producenta
(www.abus.com). Aby zapewnić bezpieczną eksploatację, należy przestrzegać
zaleceń niniejszej instrukcji montażu! W razie pytań należy zwrócić się do
sprzedawcy specjalistycznego.
Bezprzewodowy miniczujnik otwarcia służy do kontroli drzwi i okien. Monitoruje on
bezdotykowo stan (otwarcie/zamknięcie) drzwi lub okna i przekazuje informacje na
jego temat do radiowej centrali alarmowej.
Urządzenie spełnia wymogi dyrektywy 1999/5/WE w sprawie urządzeń radiowych
i końcowych urządzeń telekomunikacyjnych oraz wzajemnego uznawania ich
zgodności.
- 116 -
Ostrzeżenia dotyczące baterii
Urządzenie jest zasilane napięciem stałym przez baterię litową 3,6 V. Aby zapewnić
długą żywotność baterii i uniknąć pożarów oraz urazów, należy przestrzegać
następujących wskazówek.
Nie wolno wyrzucać zużytych baterii razem z odpadami z gospodarstwa
domowego.
Nie wolno narażać baterii na działanie ciepła ani promieni słonecznego.
Nie wolno spalać baterii.
Nie wolno dopuścić do kontaktu baterii z wodą.
Nie wolno rozbierać, nakłuwać ani niszczyć baterii.
Nie wolno zwierać styków baterii.
Małe dzieci nie powinny mieć dostępu do baterii.
Bateria nie nadaje się do ładowania.
Zasady bezpieczeństwa
Nie wolno modyfikować ani przebudowywać całości produktu. Należy również
unikać dotykania płytki obwodu drukowanego.
Środki ostrożności podczas obsługi magnesów:
Ryzyko zakleszczenia palców!
Produkt należy przechowywać w miejscu niedostępnym dla dzieci, aby zapobiec
połknięciu przez nie drobnych elementów.
W przypadku połknięcia magnesu należy niezwłocznie udać się do lekarza.
Karty kredytowe lub płatnicze z paskiem magnetycznym mogą ulec uszkodzeniu.
Osoby z wszczepionym rozrusznikiem serca, defibrylatorem lub innymi tego
rodzaju urządzeniami powinny pamiętać, że magnes może zakłócić ich działanie,
w związku z czym szczególnie podczas montażu należy zachować odpowiedni
odstęp (ok. 20 cm) pomiędzy magnesem a wszczepionym urządzeniem.
- 117 -
Zakres dostawy
(1.) Obudowa płytki obwodu
drukowanego
(2.) Podstawka przykręcana
(3.) Pokrywa
(4.) Mocowanie uchwytu
magnetycznego
(5.) Podkładka 7 mm
(6.) Uchwyt magnetyczny
(7.) Śruby mocujące
(8.) Bateria
Dane techniczne
Zasilanie napięciowe: 3,6 V (lit/chlorek tionylu)
Typ baterii: SAFT LS1425 (należy stosować wyłącznie ten typ baterii!)
Pobór prądu: 0,03 A Czas pracy baterii: do 36 miesięcy
Częstotliwość radiowa: 868,6625 MHz/FM Materiał obudowy: ABS
Wymiary (dł. x szer. x wys.): 33 x 89 x 29 mm Masa: ok. 53 g
Klasa ochrony środowiska: I (od -10 do +55°C) Poziom bezpieczeństwa: II
- 118 -
Uruchamianie
Umieść baterię w bezprzewodowym
czujniku otwarcia.
UWAGA
Należy zwrócić uwagę
na biegunowość!
Patrz informacje o danym urządzeniu.
Naciskaj wyłącznik antysabotażowy
(styk antysabotażowy) tak długo, aż
odbiornik potwierdzi otrzymanie
sygnału krótkim dźwiękiem.
Ustawianie czujnika w strefach
- 119 -
Zasięg
Grubość
przylgi
Futryna
okienna/drzwiowa
Skrzydło
okienne/drzwiowe
7-milimetrowa
podkładka uchwytu
magnetycznego
< 19 mm
magnes/czujnik
magnes/czujnik
opcjonalnie
> 19 mm
magnes
czujnik
wymagane
Zasięg zależy od warunków lokalnych. Przed montażem należy sprawdzić
komunikację czujnika z centralą alarmową.
Nie wolno montować czujnika:
na powierzchniach metalowych lub w ich pobliżu!
w odległości mniejszej niż 1 m od przewodów gazowych, wodnych
i elektrycznych!
w pobliżu urządzeń elektronicznych, takich jak np. komputery, kopiarki czy inne
nadajniki i źródła zakłóceń!
Miejsce montażu
Optymalne miejsce montażu bezprzewodowego czujnika otwarcia to górny róg
futryny okiennej/drzwiowej lub skrzydła okiennego/drzwiowego. Aby zapewnić
niezawodne działania wyłącznika antysabotażowego (styku antysabotażowego),
czujnik należy zainstalować na płaskiej powierzchni.
Bezprzewodowy czujnik otwarcia można montować zarówno na futrynie okiennej,
jak i na skrzydle okiennym.
Miejsce montażu należy wybrać, uwzględniając warunki lokalne:
- 120 -
Przy grubości przylgi mniejszej niż 19 mm i wystarczającej ilości miejsca na
Przed rozpoczęciem montażu należy zawsze sprawdzić odległość
pomiędzy czujnikiem a magnesem, aby czujnik mógł prawidłowo
wykrywać elementy magnetyczne.
futrynie okiennej/drzwiowej zalecany jest montaż bezprzewodowego czujnika
otwarcia na futrynie okiennej/drzwiowej
(w tym przypadku możliwy jest również odwrotny montaż).
Przy grubości przylgi większej niż 19 mm należy zamontować czujnik na skrzydle
okiennym/drzwiowym oraz użyć 7-milimetrowej podkładki uchwytu
magnetycznego.
W celu przetestowania charakterystyki wyzwalania czujnika zaleca się
prowizoryczny montaż uchwytu magnetycznego i podstawki bez śrub
i z wykorzystaniem folii samoprzylepnej.
Następnie należy koniecznie przeprowadzić montaż z wykorzystaniem śrub, aby na
stałe zamocować uchwyt magnetyczny i podstawkę (wstępne nawiercanie tworzywa
nie jest konieczne).
Przed przykręceniem należy zawsze sprawdzić grubość przylgi skrzydła, aby śruby
nie przesuwały się na drugą stronę (w razie potrzeby należy skrócić śruby).
- 121 -
Montaż
Poniżej znajduje się opis montażu bezprzewodowego czujnika
otwarcia w skrzydle okiennym/drzwiowym
(montaż na futrynie okiennej/drzwiowej należy przeprowadzać
analogicznie!).

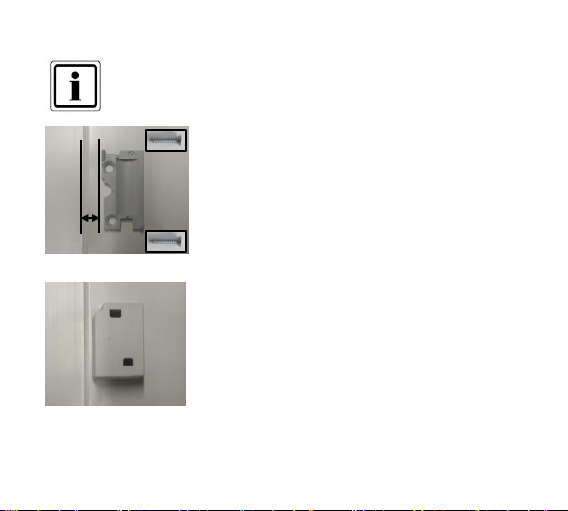

Ustawianie i przykręcanie podstawki przykręcanej
Otwory śrub mocujących powinny być skierowane do
ściany (nie do środka drzwi/okna)!
Odległość od krawędzi drzwi/okna: 10 mm
(rysunek: okno DIN praw.; montaż wersji DIN lew.
należy przeprowadzać analogicznie!)
Nakładanie obudowy płytki obwodu drukowanego
Umieść obudowę płytki obwodu drukowanego
w odpowiedniej pozycji i dociśnij ją.
(rysunek: okno DIN praw.; montaż wersji DIN lew.
należy przeprowadzać analogicznie!)
10 mm
- 122 -

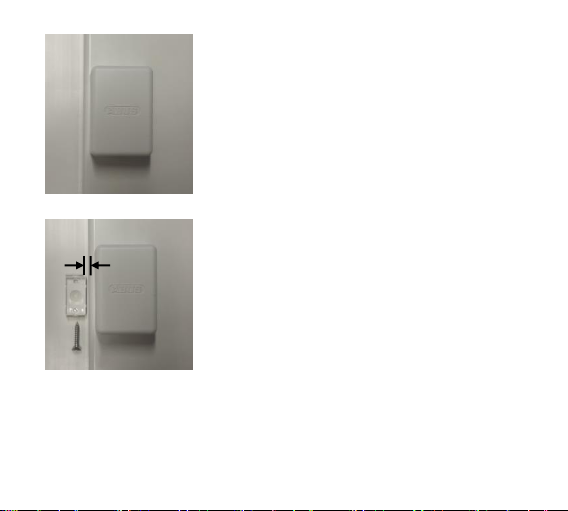

Nakładanie obudowy
Nałóż pokrywę (logo ABUS powinno być widoczne)
i dociśnij ją.
Montaż uchwytu magnetycznego
Przy grubości przylgi wynoszącej maks. 19 mm
możliwy jest montaż uchwytu magnetycznego bez 7-
milimetrowej podkładki.
Odległość boczna między uchwytem
magnetycznym a skrzydłem okiennym powinna
wynosić maks. 3 mm.
maks. 3 mm
- 123 -
Przy grubości przylgi wynoszącej ponad 20 mm konieczny jest montaż
uchwytu magnetycznego z 7-milimetrową podkładką (podkładka może
usprawnić działanie zestyku magnetycznego)!
W tym przypadku odległość od skrzydła okiennego również powinna wynosić
maks. 3 mm.
- 124 -

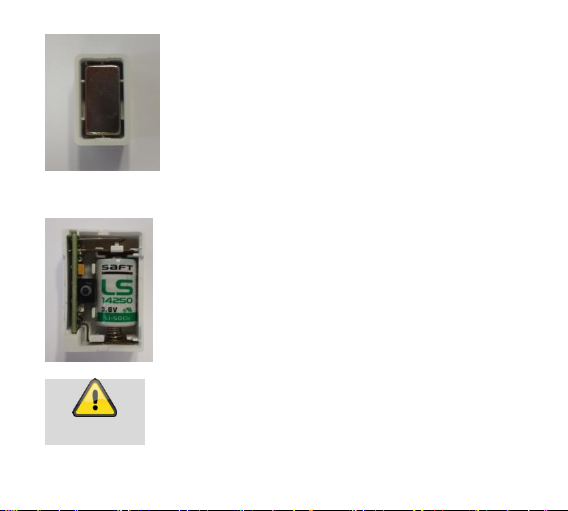

Dociśnij uchwyt magnetyczny wraz z magnesem do
mocowania uchwytu.
Położenie magnesu w uchwycie powinno odpowiadać
poniższemu rysunkowi.
Przed rozpoczęciem wymiany baterii należy przełączyć
system alarmowy w tryb instalatora lub ukryć daną strefę
(patrz odpowiednie informacje o urządzeniu).
W celu dokonania wymiany baterii należy zdjąć pokrywę
wraz z obudową płytki obwodu drukowanego i założyć ją
ponownie po przeprowadzeniu wymiany.
UWAGA
Należy zwrócić uwagę na biegunowość!
Wymiana baterii
- 125 -
