Abus FA01 Assembly And Operating Instructions Manual

D Montage- und Bedienungsanleitung G Assembly and Operating Instructions F Instructions de montage et d’utilisation n Montage- en gebruiksaanwijzing I Istruzioni di montaggio d Monterings- og betjeningsvejledning

D Funk-Anzeigemodul G Radio-Controlled Display F Afficheur sans fil n Draadloze displaymodule I Dispositivo di visualizzazione

senza fili

d Trådløst visningsmodul

Montage- und Bedienungsanleitung für ABUS Funk-Anzeigemodul

Diese Anleitung ist wie folgt untergliedert:

I. Allgemeine Hinweise IV. Packungsinhalt VII. Beschriftung der Einleger II. Sicherheitshinweise V. Signalisierungskonzept VIII. Montage III. Einsatzmöglichkeiten VI. Einlernvorgang der Melder IX. Technische Daten

I. Allgemeine Hinweise

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender diese Installationsanleitung beachten. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden. Es sollte jeder Fingerkontakt mit der Platine vermieden werden.

Weder der Verfasser noch ABUS-SC kann eine Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder unmittelbar aufgrund dieser Anleitung verursacht wurde oder von dem behauptet wird, dass er dadurch entstanden ist. Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden

II. Sicherheitshinweise

Zur Vermeidung von Bränden und Verletzungen sind folgende Hinweise zu beachten:

•Das Gerät ist an einer trockenen Stelle im Haus sicher zu befestigen.

• Es ist für eine ausreichende Belüftung zu sorgen.

• Das Anzeigemodul ist nur für die Innenanwendung konstruiert.

• Temperaturen unter 0° C und über +50° C sind zu vermeiden.

• Die maximale Luftfeuchtigkeit darf 90% (nicht kondensierend) nicht überschreiten.

• Es ist sicherzustellen, dass von außen keine metallischen Gegenstände in das Gerät eingeführt werden können.

• Nur das mitgelieferte 12V Netzteil verwenden, andere Netzteile können zur Zerstörung des Gerätes führen.

• Das 12V Netzteil wird am öffentlichen Stromnetz an einer normalen 230 V/50Hz Wechselstrom-Steckdose angeschlossen.

III. Einsatzmöglichkeiten

Grundsätzlich werden kompatible Melder (z.B. Funk-Fenstersicherung FTS 96 E, Funk-Öffnungsmelder) auf Zonen am Funk-Anzeigemodul eingelernt. Diese Zonen werden von den LED’s 01– 16 optisch dargestellt.

as Funk-Anzeigemodul erhält per Funk auf einer speziellen Sicherheitsfrequenz Informationen von eingelernten

D Meldern. Bei Verwendung des Funk-Anzeigemoduls in Kombination mit der FTS 96 E wird angezeigt, ob diese ver- oder entriegelt und das Fenster geschlossen ist.

Bei Verwendung des Funk-Öffnungsmelders wird am Anzeigemodul in Abhängigkeit zur richtigen Anbringung des Melders angezeigt, ob das Fenster geschlossen ist. Dabei gilt die rote Leuchtdiode am Anzeigemodul als Warnung, dass Sie vor Verlassen des Hauses noch Fenster bzw. Fensterzusatzsicherungen zu schließen haben. Wenn alle Dioden grün leuchten, sind alle Fenster geschlossen bzw. gesichert (bei Verwendung der FTS 96 E).

16 verschiedene Zonen für bis zu 16 Melder sorgen so für den kompletten Überblick. Dazu empfehlen wir die Montage des Funk-Anzeigemoduls im Bereich von Hauseingangstüren, Wohnungseingangstüren oder an anderen zentralen Stellen im Haus.

IV. Packungsinhalt

1. Funk-Anzeigemodul

2. 12V Netzteil

3. 3 Stück Einleger DIN A5 zur Selbstbeschriftung

4. 4 Stück Einleger DIN A5 zum Bedrucken

5. Montagematerial (je 3 Stück Schrauben und Dübel)

V. Signalisierungskonzept

Status-LED’s 01 –16: Signalisierungskonzept Normalbetrieb

• LED aus  kein Melder auf der Zone eingelernt oder es liegt keine Netzspannung an

• LED schnell rot blinkend  nach Netzspannungsausfall ist der Status der Zone noch nicht aktualisiert

• LED langsam rot blinkend  Manipulation am Fenster

• LED rot leuchtend  Fenster offen bzw. FTS 96 E nicht verriegelt

• LED grün blinkend  Supervisionsfehler

• LED rot/grün blinkend  low Batt (geringer Batteriestand der Melder)

• LED grün leuchtend  Fenster geschlossen bzw. FTS 96 E verriegelt

Power-LED 17:

• LED grün leuchtend  Netzspannung liegt an

• LED aus  Netzspannung ausgefallen

Fehler-LED 18:

• LED rot leuchtend  Supervisionsfehler einer Zone (siehe unter Punkt VI. Hinweise)

• LED langsam rot blinkend  Funkstörung

• LED schnell rot blinkend  nach Netzspannungsausfall wurde noch kein neuer Status aller Melder empfangen

LED 01 –16

LED 17 LED 18

VI. Einlernen der Melder

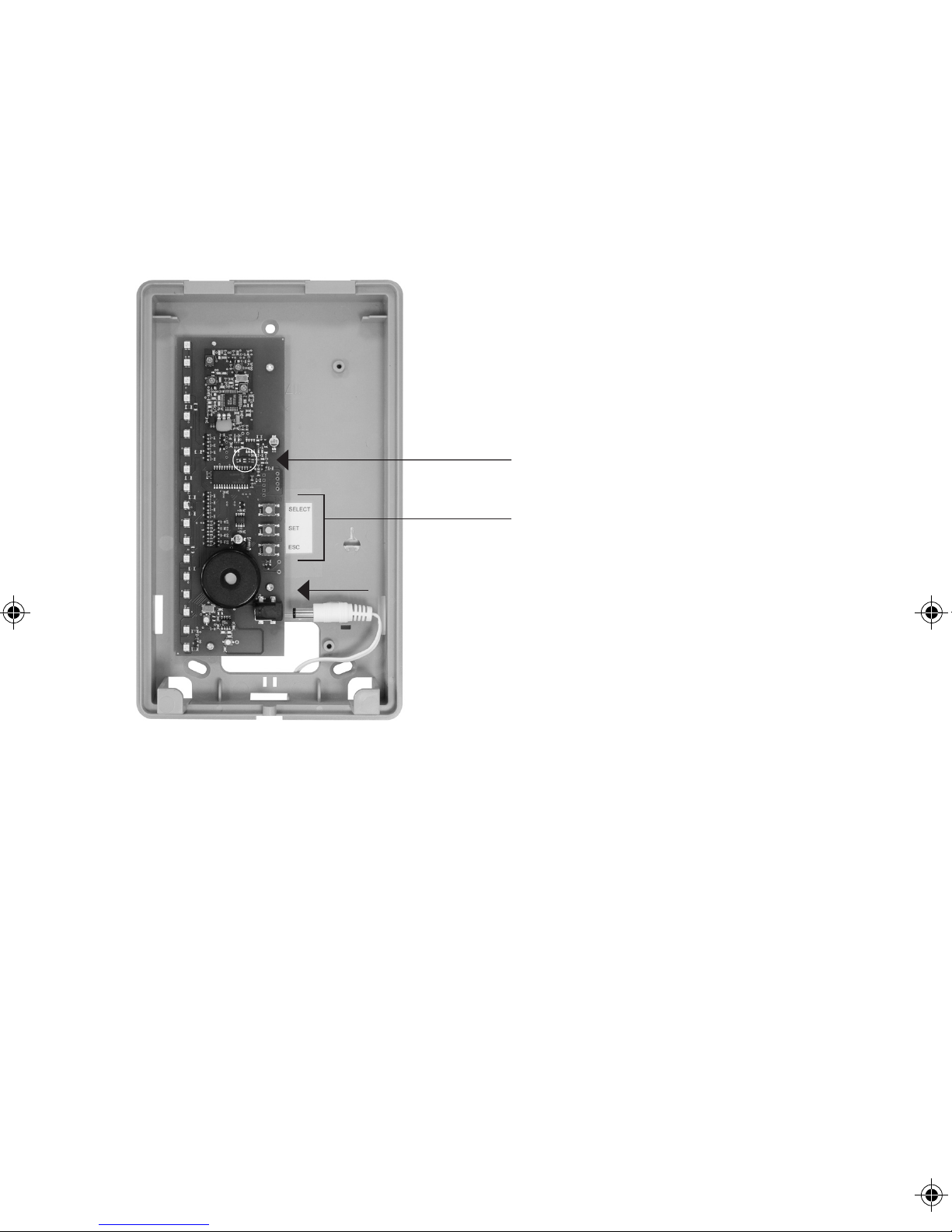

Vor Beginn des Einlernens muss das Gehäuseoberteil des Funk-Anzeigemoduls vom Unterteil abgenommen werden. Dazu die unten befindliche Schraube lösen und Gehäuseteile trennen. Netzteil an Stromversorgung anschließen und Steckerbuchse am Funk-Anzeigemodul einstecken.

1. Allgemeine Tasten-Funktionen:

• SELECT-Taste (Ta1): Auswahl von Menüs/ Werten/ Zonen

• SET-Taste (Ta2): Bestätigung der Auswahl, teilweise mit 4 Sekunden Verzögerung (gedrückt halten)

• ESC-Taste (Ta3): Abbruch, einen Schritt zurück

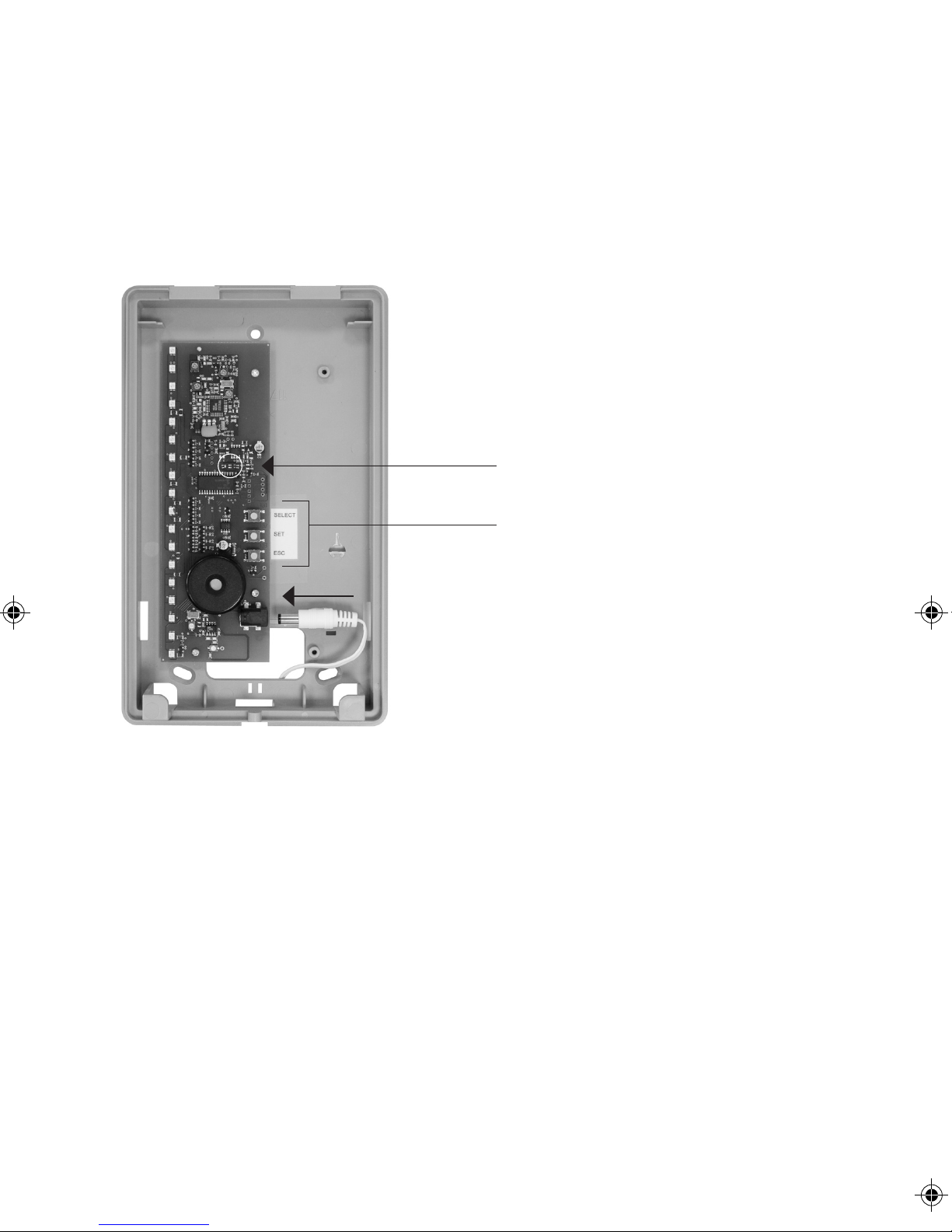

DIP-Schalter

Tasten

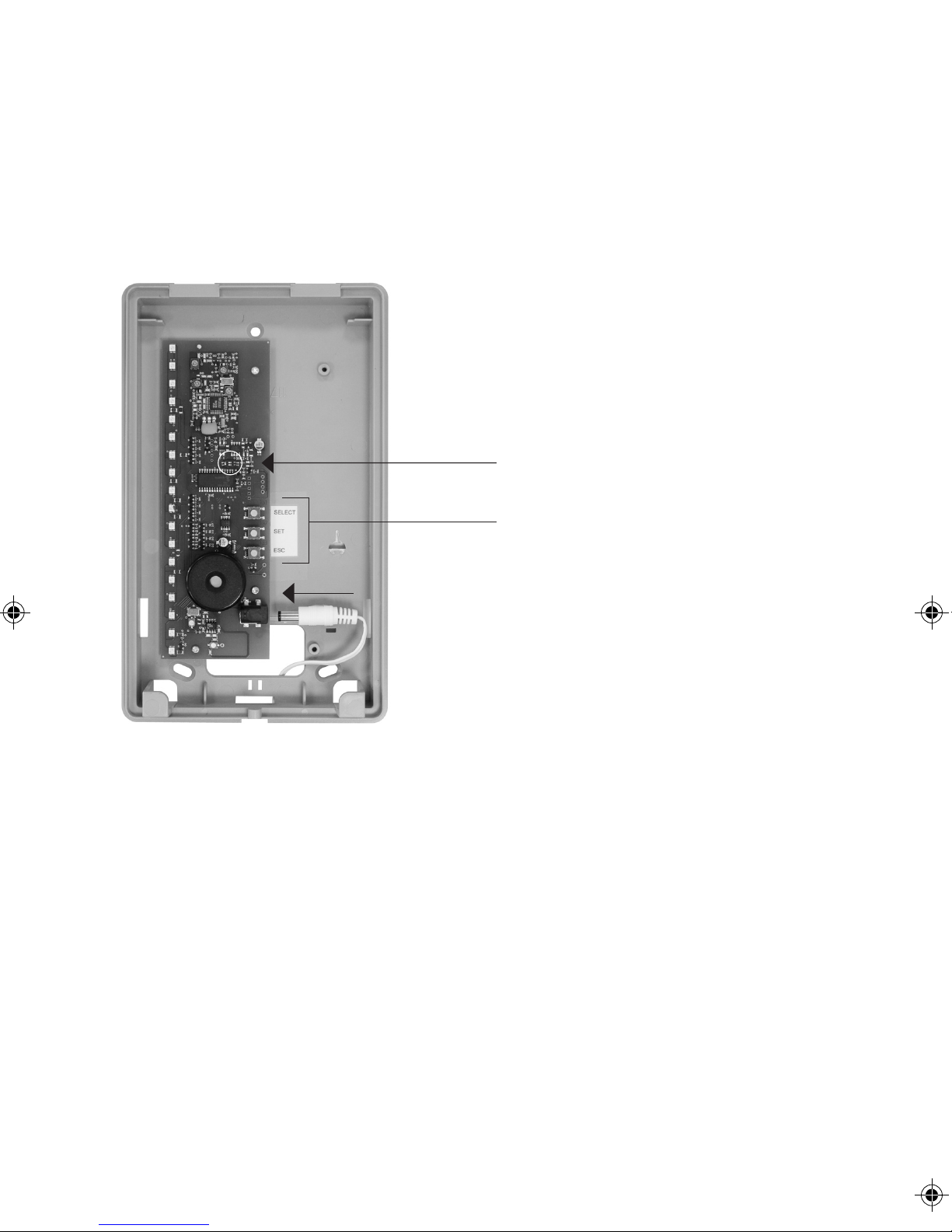

2. DIP-Schalter-Funktionen:

• DIP 1  Supervisions-Überwachung Ein/Aus (siehe unter Punkt VI. Hinweise)

• DIP 2  Funkstörungs-Überwachung Ein/Aus Beides ist werksseitig aktiviert (empfohlene Einstellung).

3. Hauptmenüstruktur Funk-Anzeigemodul:

• Untermenü LED 01: Melder einlernen

• Untermenü LED 02: Melder löschen

• Untermenü LED 03: Funkpegelanzeige Melder

• Untermenü LED 16: Alles löschen (Werksreset)

Navigation in den Menüs:

• Anwählen des Hauptmenüs aus dem Anzeigemodus: SELECT-Taste 1 einmal betätigen

• Untermenü LED 01 (Melder einlernen) kann hier direkt mit der SET-Taste 2 geöffnet werden

• Anwählen der weiteren Untermenüs: mit SELECT-Taste 1 bis zum gewünschten Untermenü springen, entsprechende LED leuchtet grün

• Mit SET-Taste 2 gewünschtes Untermenü öffnen

Tipp: Sollte unbeabsichtigt ein falsches Untermenü aufgerufen worden sein, kann dieses mittels der ESC-Taste verlassen werden. Durch mehrmaliges Betätigen der ESC-Taste ist immer wieder der Anzeigemodus zu erreichen.

4. Einlernen eines Melders (Untermenü LED 01):

a) SELECT-Taste 1 einmal betätigen: Hauptmenü  LED 01 leuchtet grün b) SET-Taste 2 einmal betätigen: Untermenü LED 01 (Melder einlernen) wird geöffnet  die LED der ersten freien

Zone leuchtet grün (wenn noch kein Melder eingelernt ist, leuchtet immer LED 01 grün). Bereits belegte Zonen

blinken rot und sind nicht mit der SELECT-Taste anwählbar. Bei den noch freien Zonen leuchtet die LED nicht c) Mit SELECT-Taste 1 kann die Zone ausgewählt werden, auf welche der Melder eingelernt werden soll d) Mit SET-Taste 2 wird die Zone geöffnet  LED blinkt grün (bereit zum Einlernen) e) Sabotagekontakt an FTS 96 E oder Funk-Öffnungsmelder durch Abnehmen der Haube öffnen (dazu muss die

Batterie in FTS 96 E bzw. Funk-Öffnungsmelder eingelegt sein) f) Funksignal wird abgesetzt und Melder wird in Zone eingelernt, es erfolgt eine akustische Quittierung g) Danach wird die nächste freie Zone durch die grüne LED angezeigt h) Einlernen weiterer Melder siehe Punkt 4c i) Verlassen des Menüs mittels ESC-Taste 3

5. Löschen eines eingelernten Melders (Untermenü LED 02):

a) SELECT-Taste 1 einmal betätigen: Hauptmenü  LED 01 leuchtet grün b) SELECT-Taste 1 einmal betätigen  LED 02 leuchtet grün c) SET-Taste 2 einmal betätigen: Untermenü LED 02 (Melder löschen) wird geöffnet  die LED der ersten

belegten Zone blinkt orange d) Mit SELECT-Taste 1 kann der Melder ausgewählt werden, der gelöscht werden soll e) SET-Taste 2 gedrückt halten (LED blinkt schneller), bis LED erlischt  Melder gelöscht f) Danach wird die nächste belegte Zone durch die orange blinkende LED angezeigt g) Löschen weiterer Meldern siehe Punkt 5d h) Verlassen des Menüs mittels ESC-Taste 3 bzw. automatisch nach dem Löschen der letzten belegten Zone

6. Funkpegelanzeige (Untermenü LED 03):

a) SELECT-Taste 1 einmal betätigen: Hauptmenü  LED 01 leuchtet grün b) SELECT-Taste 1 zweimal betätigen:  LED 03 leuchtet grün c) SET-Taste 2 einmal betätigen: Untermenü LED 03 (Funkpegelanzeige) wird geöffnet  die LED der ersten

belegten Zone leuchtet grün d) Mit SELECT-Taste 1 kann der Melder ausgewählt werden, von welchem der letzte empfangene Funkpegel

angezeigt werden soll e) SELECT-Taste 1 einmal betätigen: der letzte empfangene Funkpegel der ersten belegten Zone wird über die

Anzahl der leuchtenden LED’s ab LED 16 angezeigt, je mehr LED’s leuchten, desto höher ist der empfangene

Funkpegel. Um einen dauerhaft sicheren Funkempfang zu gewährleisten, sollten mindestens drei LED’s

leuchten f) Mit SELECT-Taste 1 kann die nächste Zone getestet werden usw. g) Verlassen des Menüs mittels ESC-Taste 3

7. Alles löschen / Werksreset (Untermenü LED 16):

a) SELECT-Taste 1 einmal betätigen: Hauptmenü  LED 01 leuchtet grün b) SELECT-Taste 1 dreimal betätigen:  LED 16 leuchtet grün c) SET-Taste 2 einmal betätigen: Untermenü LED 16 (Werksreset) wird geöffnet  LED’s 01– 16 blinken rot d) SET-Taste 2 gedrückt halten (LED’s blinken schneller), bis alle LED’s 01–16 erlöschen e) Funk-Anzeigemodul kehrt automatisch in Anzeigemodus zurück

Hinweise:

Das Funk-Anzeigemodul kehrt automatisch in den Anzeigemodus zurück, wenn in einem Zeitraum von ca. 3 Minuten keine Aktivität (Tastenbetätigung bzw. Einlernen eines Melders) erfolgt ist.

Wenn für ca. 15 Minuten kein Funksignal der jeweiligen eingelernten Melder erkannt wurde, wird ein Supervisionsfehler durch die rote LED 18 und die jeweilige Zonen-LED grün blinkend angezeigt.

VII. Beschriften der Einleger

Zur qualitativ hochwertigen Beschriftung der Einleger mit einem Drucker steht ein Online-Werkzeug zur Verfügung. Alternativ kann auch per Hand beschriftet werden.

a) Auf Internetseite

b) Es wird nun die Vorlage angezeigt.

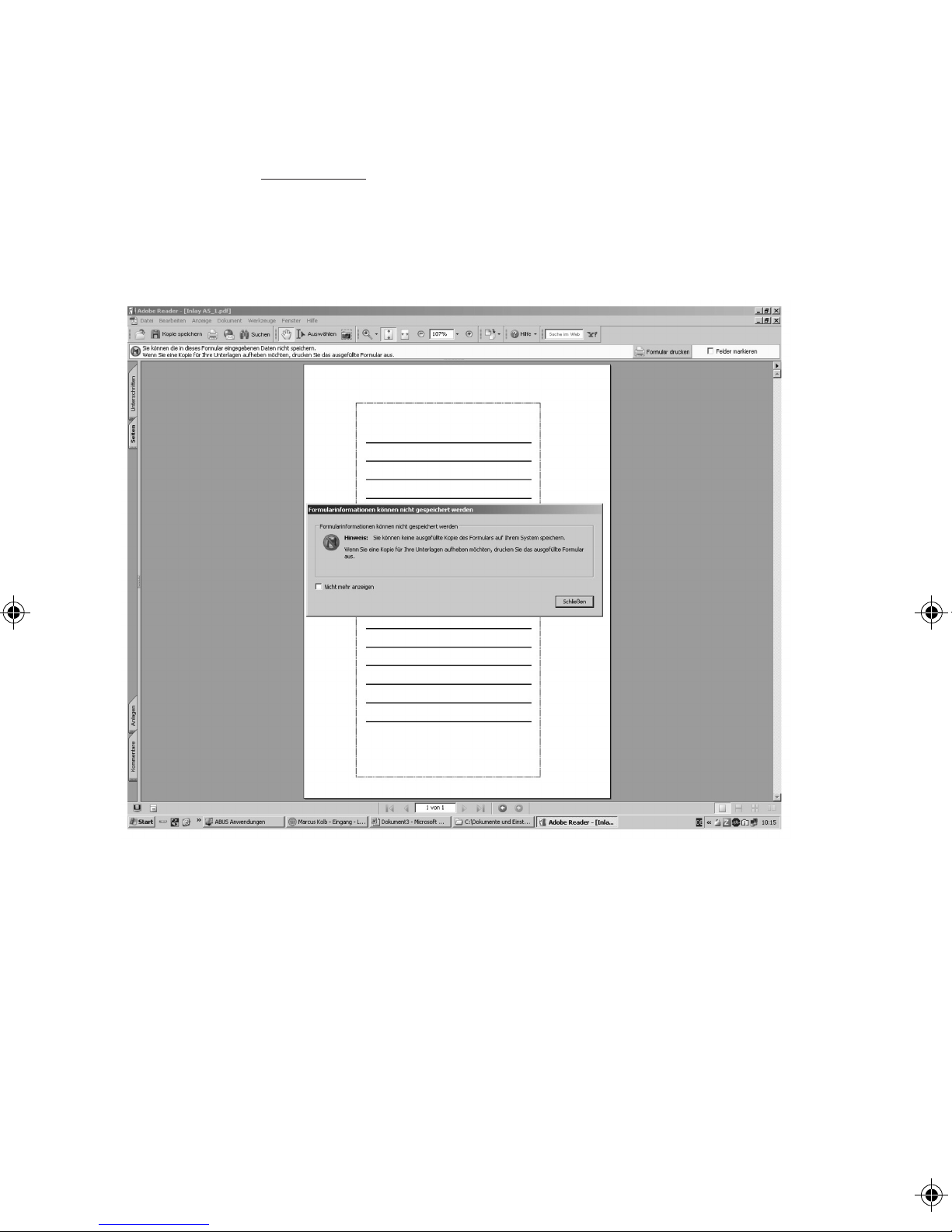

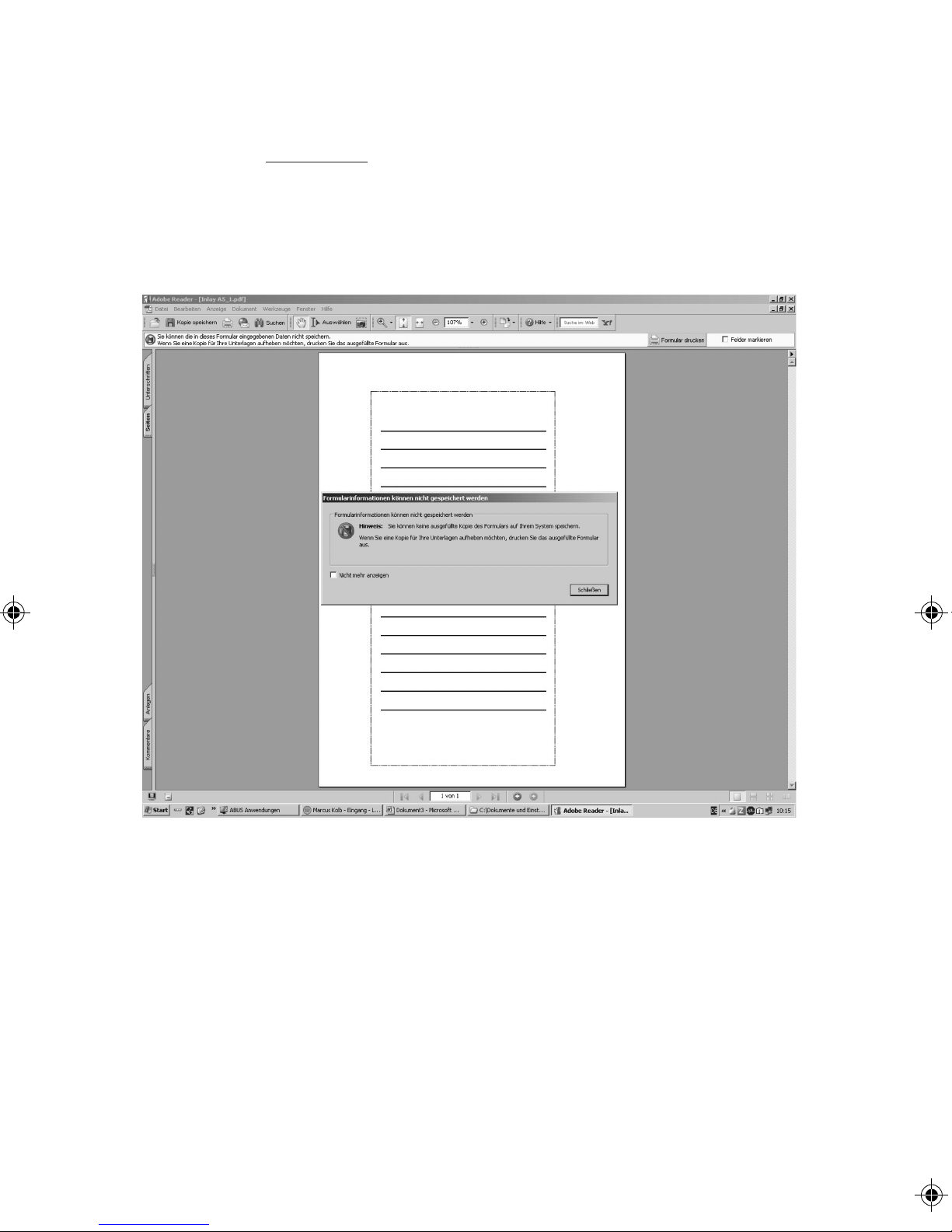

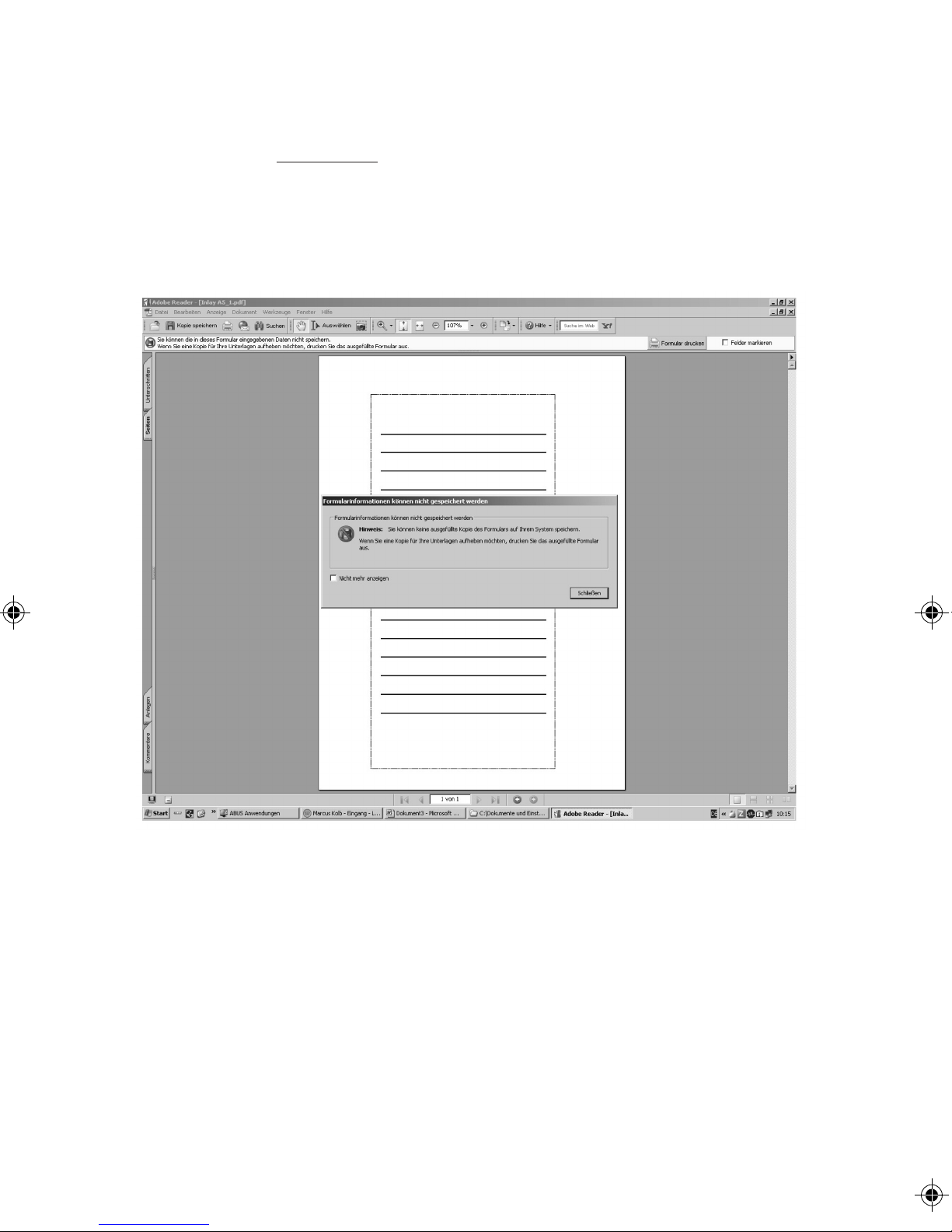

Nach dem Anklicken des ersten Beschriftungsfeldes erscheint die folgende Anzeige (siehe Bild). Auf „Schließen“ klicken und mit der Eingabe der gewünschten Beschriftung beginnen. Mittels der TAB -Taste erfolgt der Sprung in das nächste Beschriftungsfeld

www.abus-sc.de unter dem Artikel FU 8403 die Datei Druckvorlage_Einleger.pdf herunterladen

c) Nach Fertigstellung der Beschriftung das Menü „Datei“ mit dem Unterpunkt „Drucken“ aufrufen

d) Hier sind folgende Einstellungen vorzunehmen:

• Seitenanpassung: Keine

• Automatisch drehen und zentrieren

• Papierquelle anhand der PDF-Seitengröße auswählen

e) Einlegen des beiliegenden DIN A5 Papiers (ohne Bedruckung) in den Drucker.

Bestätigung des Druckauftrages mit „OK“

f) Ausdruck aus Drucker entnehmen und die Vorlage entlang dem vorgezeichneten Rand ausschneiden

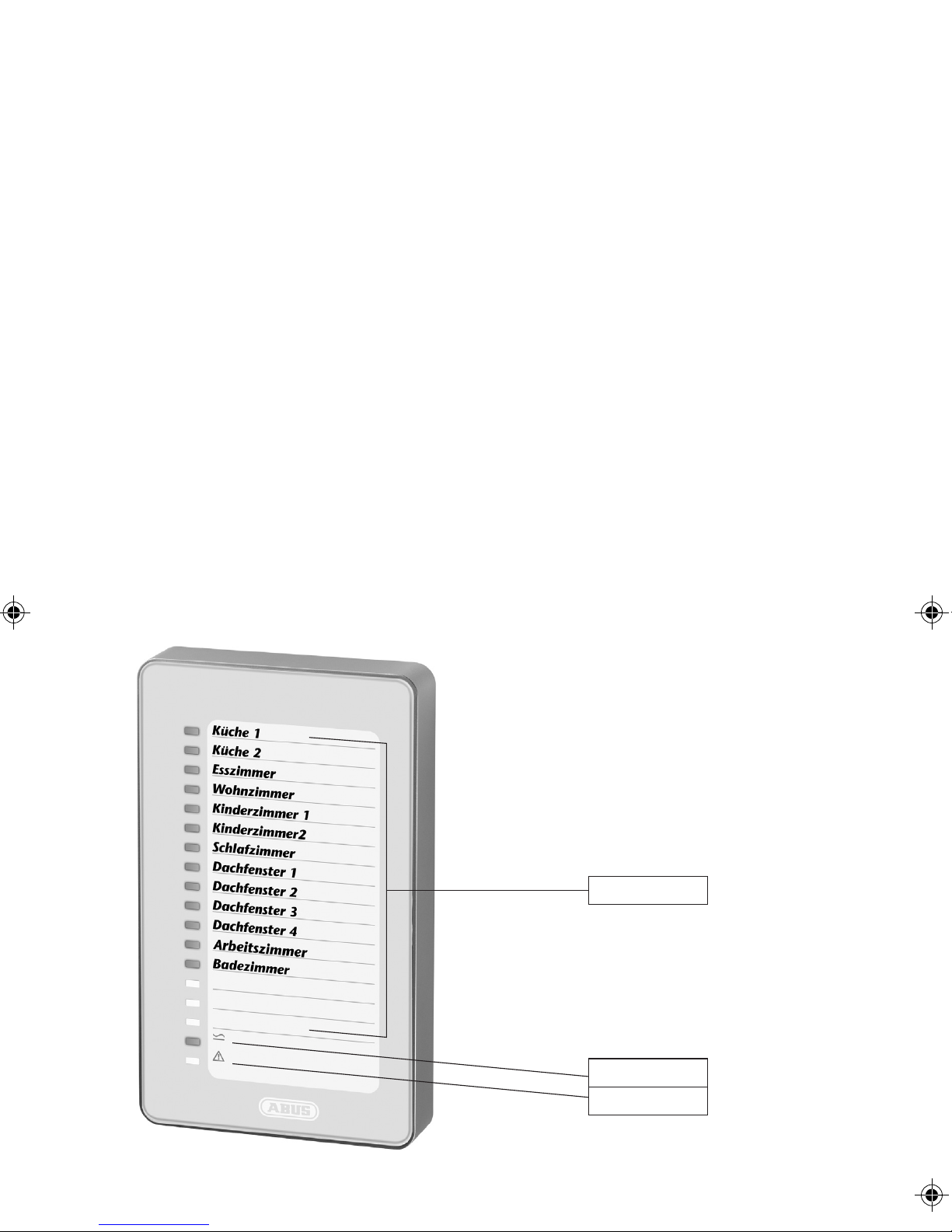

g) Die Vorlage ist nun entsprechend der Abbildung in das Funk-Anzeigemodul einzuschieben

Hinweis: Es ist nicht möglich, die eingegebenen Daten zu speichern!

VIII. Montage

Tipp: Vor der Montage der Melder und des Funk-Anzeigemoduls ist sicherzustellen, dass an den dafür vorgesehenen

Montagepositionen zwischen diesen eine zuverlässige Funkverbindung besteht. Um einen dauerhaft sicheren Funkempfang zu gewährleisten, sollten mindestens drei LED’s pro Melder leuchten

(siehe Punkt VI. f).

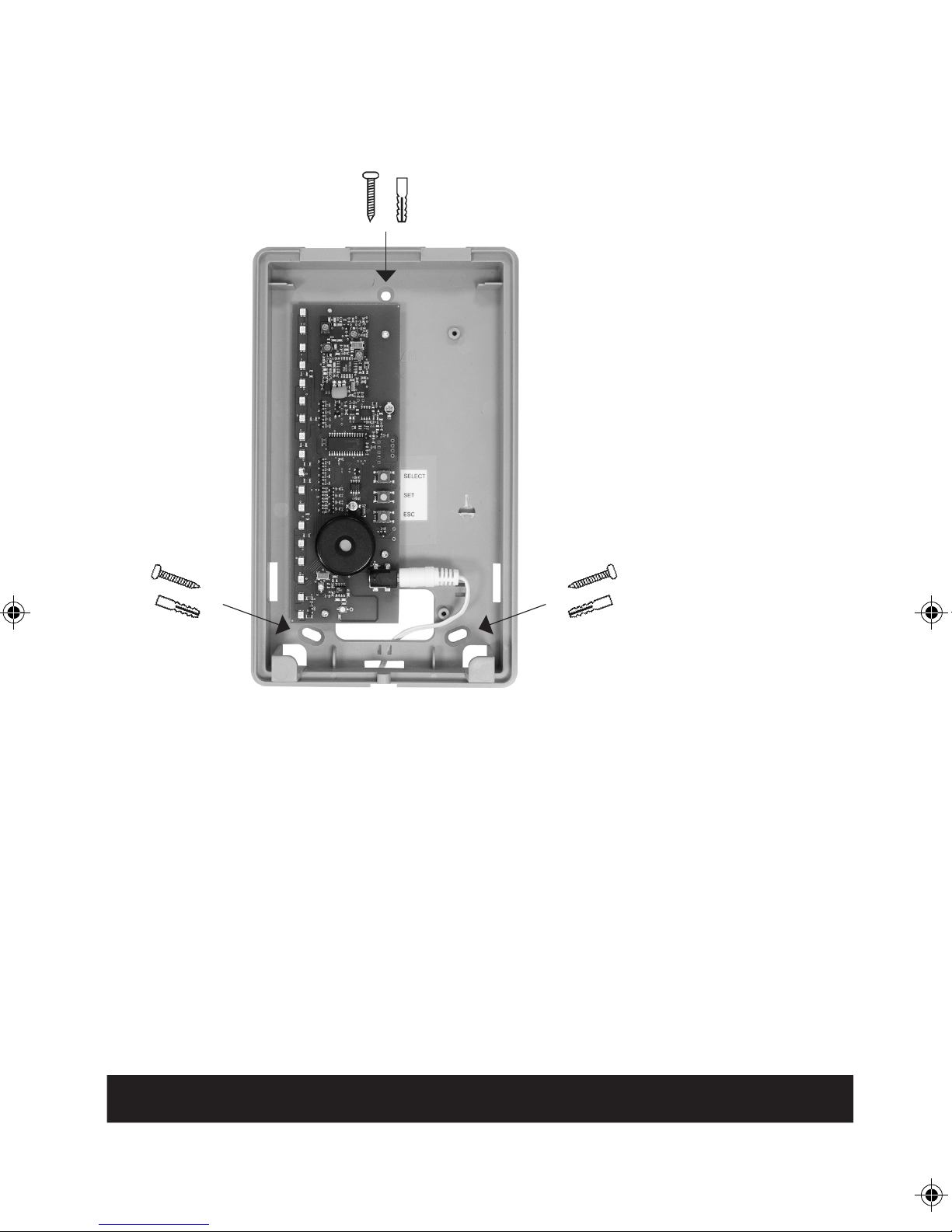

Unterteil des Funk-Anzeigemoduls an die vorgesehene Montageposition anhalten und die drei Bohrlöcher markieren, mit 6 mm Bohrer bohren, Dübel einsetzen und Unterteil anschrauben.

Achtung: Länge des Kabels am Netzteil 1,50 Meter. Es ist in der Nähe eine 230VAC-Steckdose nötig. Nach Beendigung des Einlernvorganges das Oberteil des Funk-Anzeigemoduls auf das montierte Unterteil aufsetzen und mit beiliegender Schraube am Unterteil befestigen.

IX. Technische Daten

Spannungsversorgung: 12V Netzteil Frequenz: 868,6625 MHz/FM Zonen: 16, einzeln programmierbar Gewicht: 516 g Abmaße BxHxT: 135x220x45 mm Umweltklasse: I Temperaturbereich: 0° C bis +50° C

ABUS - Das gute Gefühl der Sicherheit

www.abus-sc.com

Installation and operating instructions for ABUS radio controlled display module

These instructions are subdivided as follows:

I. General information IV. Contents of the package VII. Labelling the inlay II. Safety instructions V. Signalling concept VIII. Installation III. Applications VI. Teaching the detectors IX. Technical data

I. General information

This product complies with the requirements in the applicable European and national directives. The conformity has been verified; the corresponding declarations and documents are deposited with the manufacturer

To maintain the condition and ensure safe operation, the user must comply with these installation instructions. It is prohibited to modify or alter any part of the product. Avoid any finger contact with the pcb, except pressing the keys.

Neither the author nor ABUS-SC assumes any liability for losses or damages that are caused directly or indirectly by these instructions nor if it is claimed that such arise due to these instructions. The contents of these instructions can be changed without prior notice.

II. Safety instructions

(www.abus-sc.com).

To prevent fires and injuries, follow the instructions below:

• Securely attach the device to a dry position in the building

• The radio controlled display module is designed solely for interior use

• Avoid temperatures under

• The maximum relative humidity must not exceed 90% (non-condensing)

• Make sure no metallic objects can be inserted into the device from outside

• Use only the supplied 12V power supply; other power supplies can lead to destruction of the device

• Connect the 12V power supply to the public electric grid to a standard

0° C and overr +50° C

230V/50Hz alternating current receptacle

III. Applications

Basically, compatible alarms (e.g. wireless window lock FTS 96 E, wireless magnetic contact) are taught in zones in the radio controlled display module. These zones are optically displayed by the LEDs 01– 16.

The radio controlled display module receives information by radio from the taught detectors on a special secure frequency. When using the radio controlled display module in combination with the FTS 96 E, the display shows whether the FTS 96 E is unlocked or locked and if the window is closed. When using the magnetic contact, the display module indicates whether the window is closed if the detector has been correctly attached. The red LED on the display module acts as a warning that you still need to close windows or additional window locks before leaving the house. When all the diodes are green, all the windows are closed and/or secured (when using the FTS 96 E).

That means 16 different zones provide a complete overview for up to 16 detectors. To accomplish that, we recommend installing the radio controlled display module near the house entrances, apartment entrance doors or in other central points in the building

IV. Contents of the package

1. Radio controlled display module

2. 12V power supply

3. 3 inlays, DIN A5, to make your own labels

4. 4 inlays, DIN A5, for printing

5. Installation material (3 screws and 3 dowels)

V. Signalling concept

Status LEDs 01– 16: Signalling concept, normal mode

• LED off  No detector has been taught in the zone or the mains voltage has not been applied

•

LED flashing red rapidly  The status of the zone has not been updated after a mains failure LED flashing red slowly  Manipulation on the window

•

LED shining red  Window open or FTS 96 E not locked

•

LED flashing green  Supervision error

•

LED flashing red/green  Low batt (low battery condition on the detector)

•

LED shining green  Window closed or FTS 96 E locked

•

Power LED 17:

• LED shining green  Mains voltage applied

LED off  Mains voltage failed

•

Error LED 18:

• LED shining red  Supervision error in one zone (see Point VI. Remarks)

LED flashing red slowly  Malfunction

•

LED flashing red rapidly  After a mains failure, no new status was received for all detectors

•

LED 01 –16

LED 17 LED 18

VI. Teaching the detectors

Remove the bottom from the top of the housing of the radio controlled display module before starting teaching. To do that, unscrew the screws on the bottom and pull off the housing section. Connect the power supply and plug in the jack on the radio controlled display module

1. General key functions:

• SELECT key (Ta1): Selects menus/values/zones SET key (Ta2): Confirms the selection, partially with a delay of 4 seconds (keep pressed)

• ESC key (Ta3): Abort, go back one step

•

DIP switch

Key

2. DIP switch functions:

• DIP 1  Supervision – Monitoring on/off (see Point VI. Remarks) DIP 2  Malfunction – Monitoring on/off

•

Both are factory activated (recommended setting).

Main menu structure in the radio controlled display module:

• Submenu LED 01: Teach detector Submenu LED 02: Delete detector

• Submenu LED 03: Wireless level indicator, detector

• Submenu LED 16: Delete all (factory reset)

•

Navigation through the menus:

• Select the main menu from the display mode: Press SELECT key 1 once

• The submenu LED 01 (teach detector) can be opened with SET key 2

• Selecting the other submenus: With SELECT key 1, jump to the desired submenu; corresponding LED is shining green

• Open the desired submenu with SET key 2

Hint: If you have opened an incorrect submenu by mistake, you can exit it using the ESC key. You can always return to the display mode by pressing the ESC key several times.

4. Teaching one detector (Submenu LED 01):

a) Press SELECT key 1 once: Main menu b) Press SET key 2 once: Submenu LED 01 (teach alarm) opens

 LED 01 is shining green

 The LED in the first free zone shines green (if no alarm has been taught, LED 01 is always shining green). Zones already occupied flash red and cannot be selected with the SELECT key. If no more free zones are available, the LED does not shine

c) The zone you want to teach the detector to can be selected with SELECT key 1 d) SET key 2 opens the zone

 LED flashes green (ready for learning)

e) Open the tamper contact on FTS 96 E or wireless magnetic contact by removing the cover

(to do that, the battery must be fitted to the FTS 96 E or wireless magnetic contact)

f) The radio signal is emitted and the detector is taught to the zone; an acoustic acknowledgement follows g) The next free zone is then indicated with the green LED h) For teaching additional detectors, see Point 4c i) Exit the menu using ESC key 3

5. Deleting a taught detector (Submenu LED 02):

a) Press SELECT key 1 once: Main menu b) Press SELECT key 1 once

 LED 02 shines green

c) Press SET key 2 once: Submenu LED 02 (delete detector) opens

 LED 01 is shining green

 The LED in the first assigned zone

flashes orange

d) You can select the detector you want to delete with SELECT key 1 e) Press SET key 2 (LED flashes more quickly) until the LED goes out

 detector deleted f) The next assigned zone then is indicated by the flashing orange LED g) To delete additional detectors, see Point 5d) h) Exit the menu with ESC key 3 or automatically after deleting the last assigned zone

6. Radio signal strength indicator (Submenu LED 03):

a) Press SELECT key 1 once: Main menu b) Press the SELECT key 1 twice:

 LED 03 shines green

c) Press SET key 2 once: Submenu LED 03 (Radio signal strength indicator) opens

 LED 01 is shining green

 The LED in the first

assigned zone shines green d) Use SELECT key 1 to select the detector for the last received radio signal level you want to display e) Press SELECT key 1 once: The last received signal strength of the first assigned zone is displayed via the number

of shining LEDs starting with LED 16; the more LEDs shine, the higher the received radio signal strength.

To ensure permanently secure radio reception, at least three LEDs should be shining f) The next zone can be tested with the SELECT key, etc. g) Exit the menu using ESC key 3

7. Delete all / Factory reset (Submenu LED 16):

a) Press SELECT key 1 once: Main menu b) Press SELECT key 1 three times: c) Press SET key 2 once: Submenu LED 16 (factory reset) opens

 LED 01 is shining green

 LED 16 shines green

 LEDs 01 –16 flash red d) Keep SET key 2 pressed (LEDs flash faster) until all LEDs 01–16 go out e) The radio controlled display module automatically returns to the display mode

Notes:

The radio controlled display module automatically returns to the display mode if no activity has occurred for a period of ca. 3 minutes (no keys were pressed and no detector was taught).

If no radio signal has been detected from the respective radio alarm for ca. 15 minutes, a supervision error is indicated by the red LED 18 and the respective zone LED flashing green.

VII. Labelling the inlays

An online tool is available for high quality inlay labelling using a printer. Alternatively, you can also label manually

a) Go to Internet page

Druckvorlage_Einleger.pdf

After opening the template click on the first lettering box. The following is displayed (see picture).

Click “Close” and start entering your lettering. Use the TAB key to jump to the next lettering box

www.abus-sc.de. On the Article FU 8403 you can download the file

c) After completing the lettering, start the “File” menu using the with the sub-item “Print”

d) Adopt these settings:

• Page adjustment: None

• Automatic rotation and centring

• Select paper source based on the PDF page size

e) Insert the enclosed DIN A5 paper (without lettering) in the printer.

Confirm the print job with “OK”

f) Remove printout from printer and cut the template along the marked edge

g) Push the template into the radio controlled display module as shown in the illustration

Note: It is not possible to save the entered data !

+ 30 hidden pages

Abus FA01 Assembly And Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
