Die Sicherungsautomaten der Baureihe S 200 P schützen Kabel und Leitungen vor Überlast
Leiterquerschnitte bis zu 25 mm² können direkt an das Gerät über die Anschlussklemme mit
PRODUCT-DETAILS

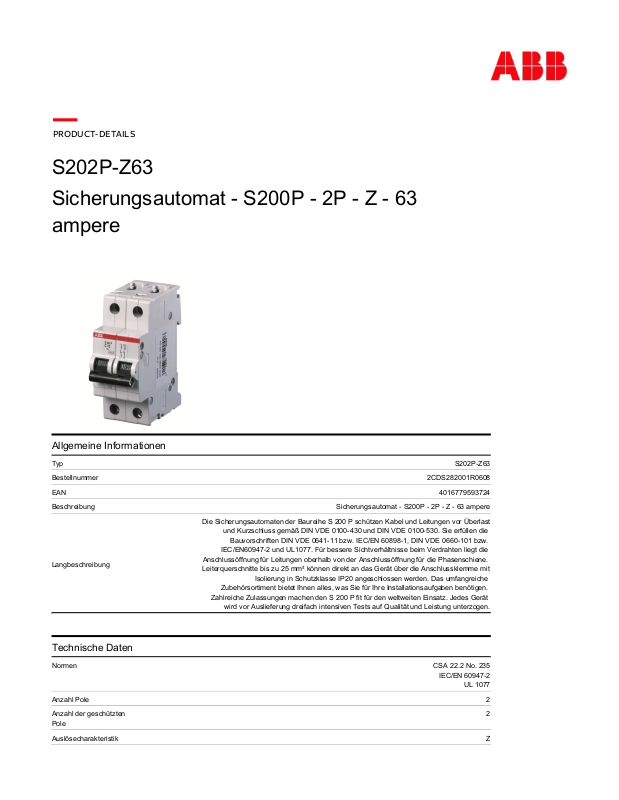

S202P-Z63
Sicherungsautomat - S200P - 2P - Z - 63
ampere
Allgemeine Informationen
Typ
Bestellnummer
EAN
Beschreibung
und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die
Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw.
IEC/EN60947-2 und UL1077. Für bessere Sichtverhältnisse beim Verdrahten liegt die
Langbeschreibung
Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene.
Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche
Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.
Zahlreiche Zulassungen machen den S 200 P fit für den weltweiten Einsatz. Jedes Gerät
wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Sicherungsautomat - S200P - 2P - Z - 63 ampere
S202P-Z63
2CDS282001R0608
4016779593724
Technische Daten
Normen
Pole
CSA 22.2 No. 235
IEC/EN 60947-2
UL 1077
2 Anzahl Pole
2 Anzahl der geschützten
Z Auslösecharakteristik
S202P-Z63
2
)
n
63 A Bemessungsstrom (I
nach IEC 60947-2 400 V AC Bemessungsbetriebsspan
nung
Verlustleistung
10.4 W
bei Bemessungsbedingungen pro Pol 5.2 W
nach IEC/EN 60664-1 440 V Bemessungsisolationsspa
nnung (U
Betriebsspannung
)
i
Maximum (inkl. Toleranz) 125 V DC
Maximum (inkl. Toleranz) 440 V AC
Minimum 12 V AC / 12 V DC
Bemessungsfrequenz (f)
50 Hz
60 Hz
15 kA Bemessungsschaltvermög
en (I
)
cn
(400 V AC) 15 kA BemessungsGrenzkurzschlussausscha
ltvermögen (I
)
cu
(400 V AC) 7.5 kA BemessungsBetriebskurzschlussaussc
haltvermögen (I
)
cs
3 Energiebegrenzungsklass
en
III Überspannungskategorie
3 Verschmutzungsgrad
Bemessungsstoßspannun
gsfestigkeit (U
)
imp
(5.0 kV @ 2000 m)
(6.2 kV @ sea level)
4 kV
50 / 60 Hz, 1 min: 2 kV Isolationsprüfspannung
Isolierstoff Gruppe I, RAL 7053 Gehäusematerial
Isolierstoff Gruppe II, schwarz, plombierbar Bedienteilausführung
Isolierstoff Gruppe II, schwarz, plombierbar Schaltgriffmaterial
I / O Bedienteilkennzeichnung
Rot ON / Grün OFF Schaltstellungsanzeige
IP20 Schutzart
IP40 eingebaut im Verteiler Anmerkungen
10000 AC Zyklen Elektrische Standfestigkeit
20000 Zyklen
Schraubklemmen Anschlussart
störungssicherer, doppelgerichteter Zylinderlift-Anschluss Art der Schraubklemme
Anschlussmöglichkeit
Sammelschiene 10 / 10 mm²
Feindrähtig mit Aderendhülse 0.75 ... 16 mm²
Feindrähtig 0.75 ... 16 mm²
Starr 0.75 ... 25 mm²
Mehrdrähtig 0.75 ... 25 mm²
2.8 N·m Anzugsdrehmoment
Nr. 2 Pozidriv Empfohlener
Schraubendreher
Montage auf DIN-Schiene
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
beliebig Einbaulage
69 mm Einbautiefe (t2)
nach DIN 43880 1 Baugröße
Beliebig Einspeisung
