3800 Series Overhead Projectors IPB – Table of Contents

Introduction 7-1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Part Numbers 7-1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Locating and Identifying a Part 7-1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Machine Identification Plate 7-1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Section 0 OVERVIEW 7-3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Section 1 OPEN SINGLET HEAD ASSEMBLY 7-4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Section 2 CLAMSHELL HEAD ASSEMBLY 7-6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Section 3 ARM AND FOCUS ASSEMBLY 7-8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Section 4 TOP COVER ASSEMBLY 7-10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Section 5 BASE ASSEMBLY 7-12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Section 6 FRONT COVER ASSEMBLY 7-14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Section 7 LAMP HOUSING 7-16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Section 8 WIRE JUMPERS 7-18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Appendix A SPECIFICATIONS 7-21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 3M 1995

3800 Series Overhead Projectors IPB – Table of Contents

Introduction

This Illustrated Parts Breakdown (IPB) contains the
information necessary to locate and identify specific
parts of the 3800 Series Overhead Projectors.

Part Numbers

All components available on a replacement basis are
listed with their 3M identification number. The parts
identification list opposite each illustration provides
the description adequate to identify components.

Locating and Identifying a Part

If physical appearance and general location of an item
are known:

1. Use the Overview illustration to determine which
section includes the item.

2. Refer to the section and locate the item on the
exploded view illustration.

The part identification numbers provided in this
manual are from the most current data available.
Make sure part identification numbers for your
component have not been amended by changes and
updates made to your 3800 Series Overhead Projector.

Machine Identification Plate

When ordering parts, include part identification
number, description, quantity and the following
information:

1.Product Name: The specific version number of
the projector.

2.Model Number/Alpha Code: The series number of
the projector followed by a three or four character
alpha code identifier. The Alpha Code indicates
the design level, specific product characteristics,
power cord or distribution specific to a country.

3.MFG Code: The date the projector was
manufactured. See example below:

MFG Code

Letter Digit
C 1995 1 Jan – Mar
C 1995 2 Apr – Jun
D 1996 3 Jul – Sep
E 1997 4 Oct – Dec

4.Lamp: The electrical rating of the lamp.

5.S/N: The serial number assigned to this projector.

The Machine Identification Plate is located on the
bottom side of each projector and lists specific
information that is needed when calling for technical
assistance or ordering parts.

D

Figure 7-1.Machine Identification Plate

For part orders contact:
Dealers: Refer to Dealers Guide

3M Subsidiaries: Contact Export Operations

 3M 1995

3800 Series Overhead Projectors IPB – Table of Contents

This page intentionally left blank.

 3M 1995

3800 Series Overhead Projectors

Table of Contents

Section No. Title Page

0 Overview 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 Open Singlet Head Assembly 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Clamshell Head Assembly 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 Arm and Focus Assembly 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 Top Cover Assembly 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 Base Assembly 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 Front Cover Assembly 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Lamp Housing 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 Wire Jumpers 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Appendix A Specifications 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Illustrated Parts Breakdown

IMPORTANT NOTICE

3M reserves the right to sell or furnish NEW OR RECONDITIONED PARTS.

New and reconditioned parts are covered by the same 3M new parts limited warranty.

 3M 1995

71

3800 Series Overhead Projectors

Illustrated Parts Breakdown

This page intentionally left blank.

 3M 1995

72

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 0

OVERVIEW

Open Singlet Head Assembly
(See Section 1)

Arm and Focus Assembly
(See Section 3)

Top Cover Assembly
(See Section 4)

Front Cover Assembly
(See Section 6)

Clamshell Head Assembly
(See Section 2)

Top Cover Assembly
(See Section 4)

Front Cover Assembly
(See Section 6)

Base Assembly
(See Section 5)

Base Assembly
(See Section 5)

Arm and Focus Assembly
(See Section 3)

Base Assembly
(See Section 5 )

 3M 1995

73

3800 Series Overhead Projectors

OPEN SINGLET HEAD ASSEMBLY

Illustrated Parts Breakdown

Section 1

 3M 1995

74

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 1

OPEN SINGLET HEAD ASSEMBLY

Item No. Part Number Description Qty

0 78-8079-9151-4 HEAD ASSEMBLY, Open Singlet (Complete) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1 78-8014-8951-5 LENS, Wide Angle (293mm) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 78-8064-1646-3 TUBING, Lens 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 78-8096-5798-0 MIRROR ASSEMBLY, Open Singlet, Mirror 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 78-8064-1605-9 SPRING, Mirror Damping 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 78-8003-9762-8 NUT, U-Type, 8-32 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 78-8079-8802-3 COVER, Head, Singlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 26-1008-5592-8 SCREW, Taptite, M3.5 x 8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 26-1005-9570-5 SCREW, Mach. 8-32 x 7/16 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 26-1004-0460-2 WASHER, Plain Nylon 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 78-8079-8803-1 BRACKET, Lens, Singlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 3M 1995

75

3800 Series Overhead Projectors

CLAMSHELL HEAD ASSEMBLY

Illustrated Parts Breakdown

Section 2

1

4A

2

10

9

4B

3

8

7

6

 3M 1995

5

Singlet Lens

76

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 2

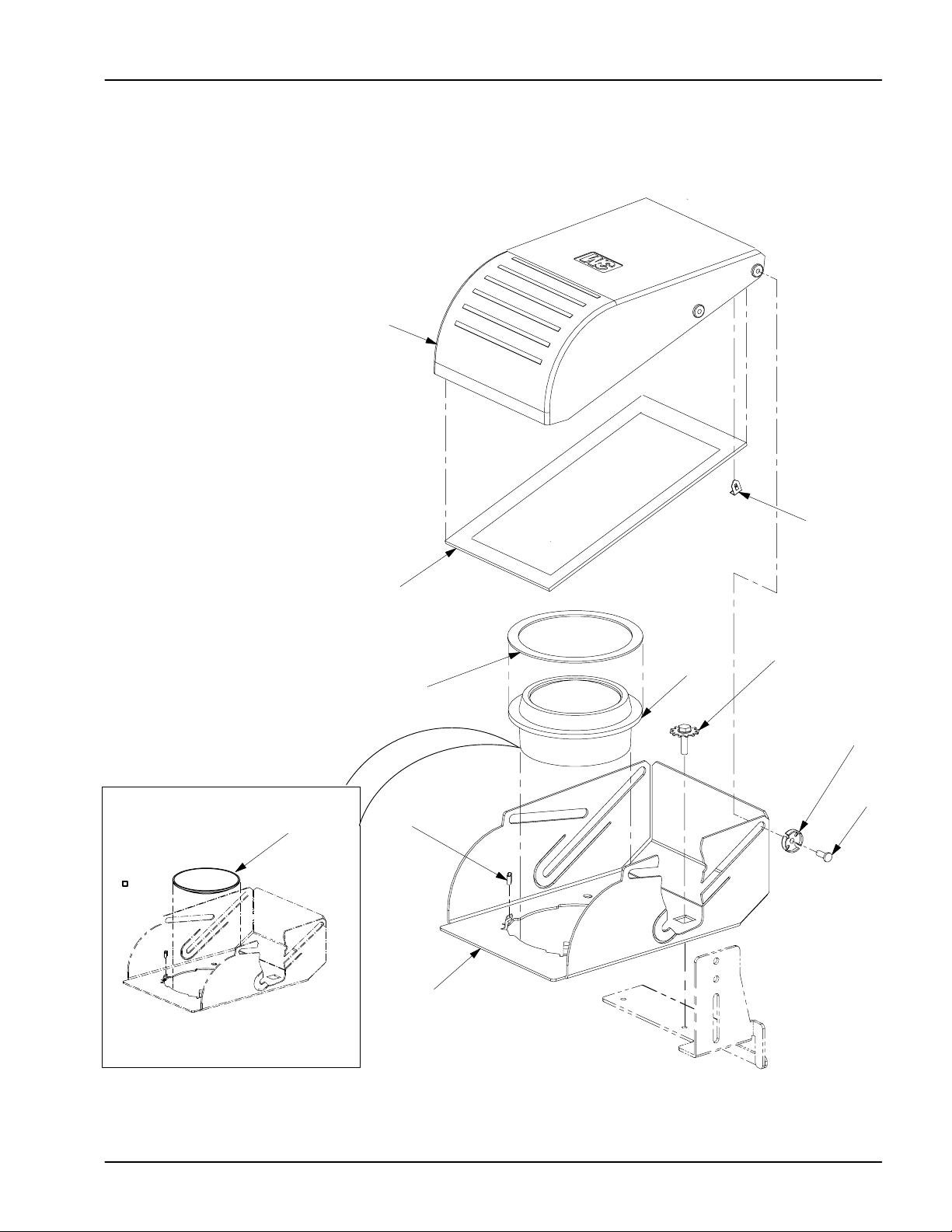

CLAMSHELL HEAD ASSEMBLY

Item No. Part Number Description Qty

!A 78-8096-5760-0 COVER, Head, Clamshell 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1B 78-8096-5832-7 COVER, Head, Clamshell, (Used on China versions only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2A 78-8096-5801-2 MIRROR ASSEMBLY, Clamshell Head, Singlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2B 78-8096-5799-8 MIRROR ASSEMBLY, Clamshell Head, Triplet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 78-8096-5790-7 RING, Adapter, Triplet Lens 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4A 78-8014-8951-5 LENS, Singlet (293mm) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4B 78-8064-1833-7 LENS, Triplet (340mm) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5A 78-8096-5761-8 BRACKET, Head 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5B 78-8096-5831-9 BRACKET, Head (Used on China versions only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 26-1007-5427-9 SCREW, Plastite, 6-19 X 3/8 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 78-8096-5802-0 BUSHING, Flange 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 26-1009-9749-8 SCREW, Taptite, Sems, M4 X 10 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 26-1009-9788-6 CLIP, Mirror 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 78-8064-1646-3 TUBING, Lens 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 3M 1995

77

3800 Series Overhead Projectors

ARM AND FOCUS ASSEMBLY

Illustrated Parts Breakdown

Section 3

2

3

4

5

8

13

10

1

6

14

13

7

6

9

11

12

15

26

21

25

24

23

Used on 3808 AHDY
and 3820 AHCY

16

17

18

19

20

22

 3M 1995

78

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 3

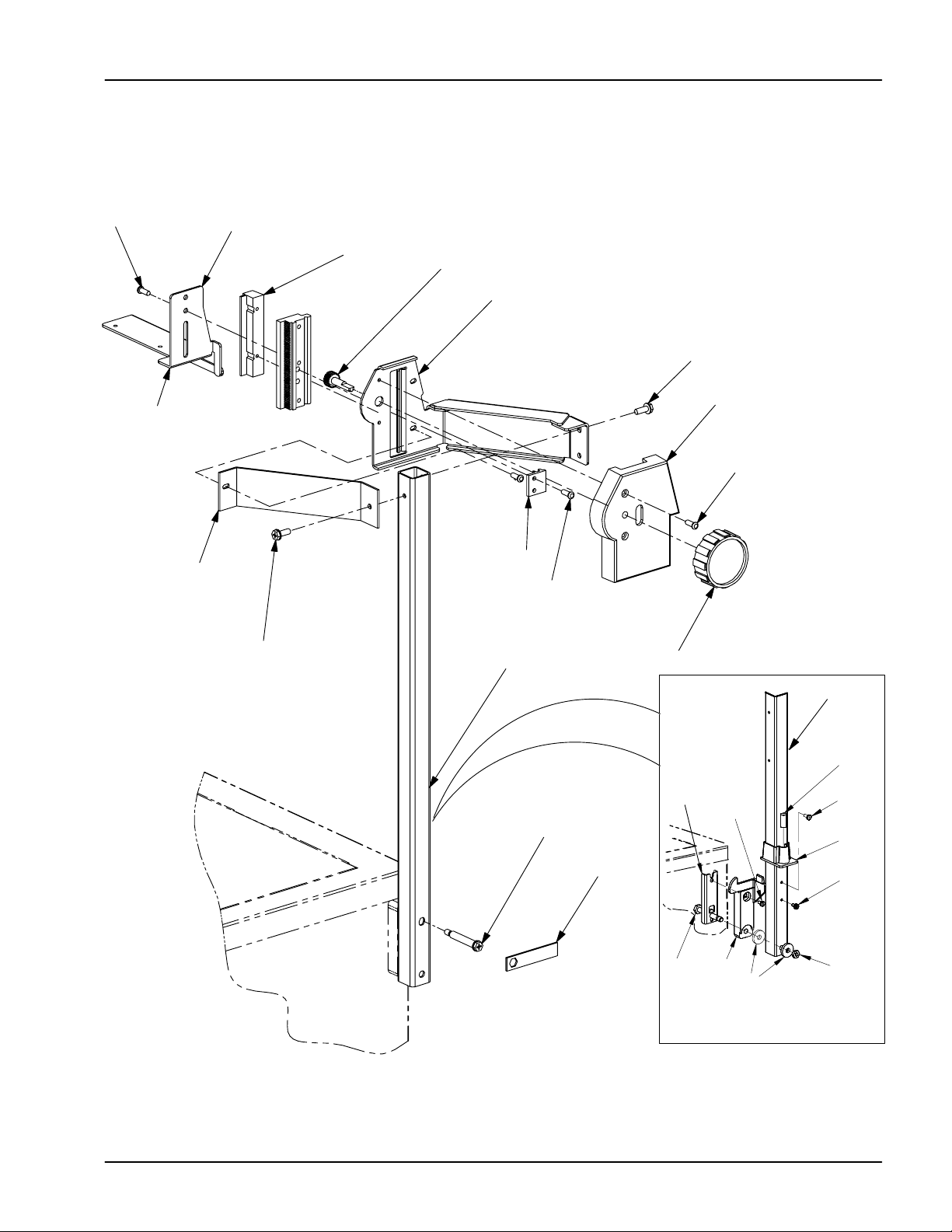

ARM AND FOCUS ASSEMBLY

Item No. Part Number Description Qty

1 78-8096-5758-4 BRACKET, Head 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 26-1002-6172-1 SCREW, Plastite, M4.7 X 10 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 78-8064-1555-6 GUIDE, Gear Rack 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 78-8064-1552-3 GEAR RACK, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 78-8064-1522-6 GEAR, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 26-1002-4971-8 SCREW, Plastite, 6-19 X 1/2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 78-8064-1556-4 SLIDE, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 78-8096-5744-4 ARM, Detachable 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9A 78-8096-5743-6 POST (Not used on versions indicated in Note 1 and 2.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9B 78-8096-5788-1 POST, Extended (See Note 1) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 78-8064-1506-9 COVER, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 78-8064-1601-8 KNOB, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 78-8079-8811-4 BOLT, Post 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 26-1009-9690-4 SCREW, Crimptite, 10-24 X 1/2 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 78-8096-5787-3 BRACKET, Stiffening Arm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 78-8096-5804-6 WRENCH 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16A 78-8096-5828-5 POST, Folding (Used on 3808 AHDY) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16B 78-8096-5826–9 POST, Folding (Used on 3820 AHCY) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 26-1009-9847-0 SPRING, Compression (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 78-8079-8997-1 SCREW, Latch (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 78-8079-8852-8 POST LOCK (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 26-1008-5592-8 SCREW, Taptite, M3.5 x 8 (See Note 2) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 26-1002-5107-8 SCREW, Taptite, Pan Head, 10-32 x 5/8 (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 26-1006-7602-7 NUT, Hex, 1/4 – 20, Elastic (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 26-1009-7284-8 WASHER (See Note 2) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24 78-8079-8875-9 POST MOUNT, Pivot (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 78-8079-8850-2 BOLT, Pivot (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 78-8079-8846-0 BRACKET, Pivot (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Note:

1. Used on 3820 AACT, AHCE, AHCF, AHCH, AHCK, ARCP only.

2. Used on 3808 AHDY and 3820 AHCY only.

 3M 1995

79

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 4

TOP COVER ASSEMBLY

14

12

4

13

9

 3M 1995

710

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 4

TOP COVER ASSEMBLY

Item No. Part Number Description Qty

1 78-8064-1473-2 GLASS, Stage 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2A 78-8096-5750-1 SCREW, Cover 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2B 78-8096-5805-3 SCREW, Cover Thumb 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3A 78-8096-5701-4 COVER, Top (10.5 X 10.5) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3B 78-8096-5729-5 COVER, Top (A4) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 78-8003-8593-8 RING, Retaining, Rotor Clip 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 78-8096-5731-1 WASHER, Plastic 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 26-1001-7983-2 NUT, Keps, 6-32 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 78-8097-3637-0 FRESNEL 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 78-8064-1531-7 RETAINER, Stage Glass 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 26-1002-6172-1 SCREW, Plastite, M4 .7 X 10 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 26-1002-4971-8 SCREW, Plastite, 6-19 X 1/2 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 78-8096-5717-0 SPRING, Cover Detent 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 78-8096-5822-8 RETAINER, Back, Fresnel, 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 78-8096-5814-5 RETAINER, Front, Fresnel, 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 78-8096-5809-5 LABEL, Lampchanger 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 3M 1995

711

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 5

BASE ASSEMBLY

11

15

2

16

1

21

9

2

13

3

4

5

2

22

10

 3M 1995

2

6

7

12

8

2

712

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 5

BASE ASSEMBLY

Item No. Part Number Description Qty

1 78-8096-5713-9 BAFFLE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 26-1008-5592-8 SCREW, Taptite, M3.5 X 8 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 78-8079-8810-6 BRACKET, Backup, Fixed Post 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4A 78-8096-5808-7 BASE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4B 78-8096-5827-7 BASE (Used on folding post versions only.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 78-8079-8809-8 BLOCK, Post 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 78-8096-5712-1 BASE, Floor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 26-1008-5211-5 FOOT, Mounting 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 78-8073-6942-2 SCREW, Foot 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 26-1002-5268-8 SCREW, Machine, 6-32 X 3/8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 26-1001-7983-2 NUT, Keps, 6-32 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11A 78-8096-5807-9 LABEL, Lamp Replacement, EHJ 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11B 78-8096-5771-7 LABEL, Lamp Replacement, FNT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 34-7033-0130-8 LABEL, Blank (Nameplate) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 78-8096-5770-9 THERMOSTAT, Safety 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 Not Used. . . . . . . . . . .

15 26-1008-6347-6 FUSE, 4 Amp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 26-1005-6624-4 FUSEHOLDER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 - 20 Not Used. . . . . . .

21 26-1002-4948-6 SCREW, Plastite, 6-19 X 5/16 (Used on folding post versions only.) 2. . . . . . . . . . . . . . . . . . . . . . . . . .

22 78-8079-8890-3 CRADLE, Post (Used on folding post versions only.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Not Shown 78-8003-8335-4 TIE, Strap AR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 3M 1995

713

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 6

FRONT COVER ASSEMBLY

15

11

17

 3M 1995

714

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 6

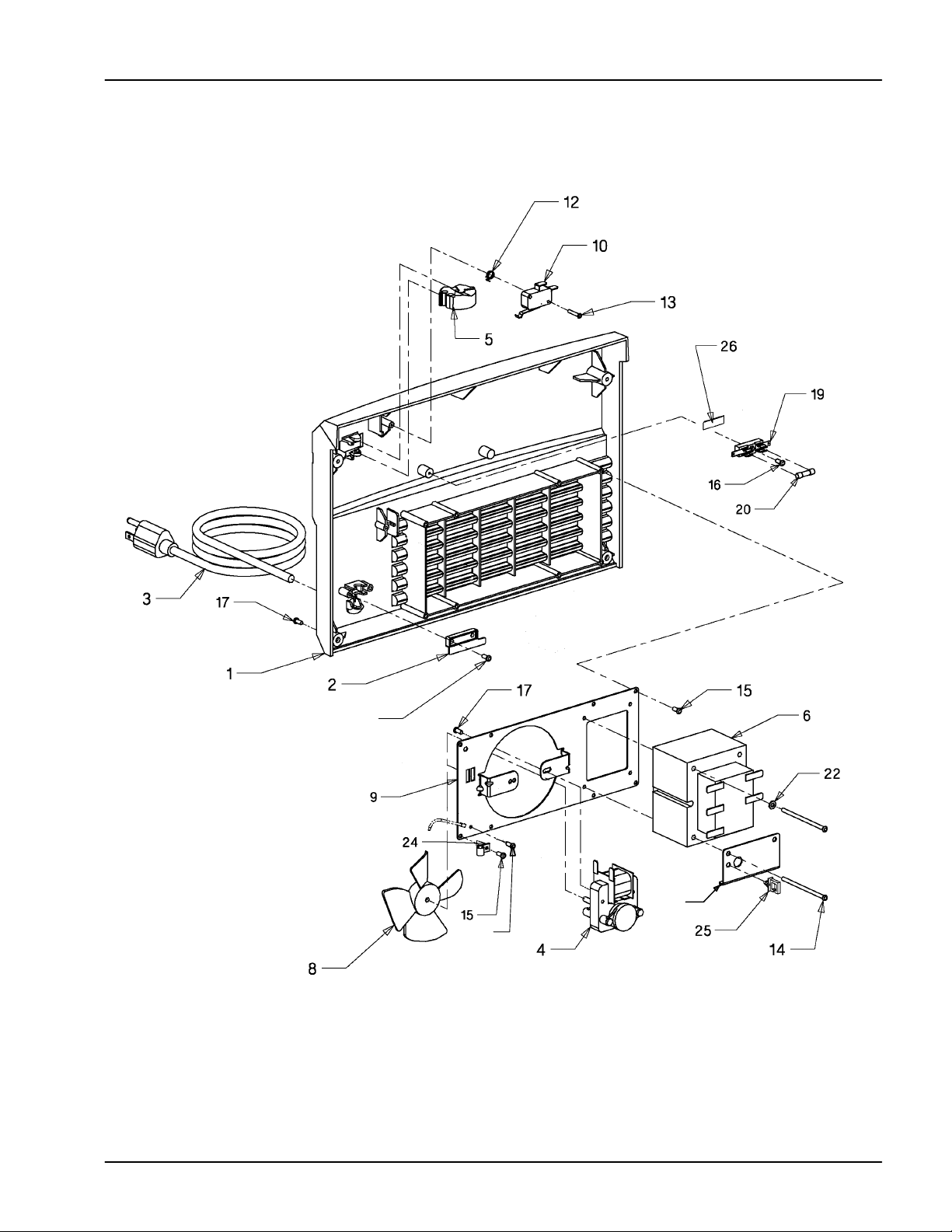

FRONT COVER ASSEMBLY

Item No. Part Number Description Qty

1 78-8096-5710-5 COVER, Front 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 78-8079-8797-5 PLATE, Cord, Small (Gray) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3A 78-8065-8223-1 POWER CORD, Europe, 10 Ft. 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3B 78-8096-5779-0 POWER CORD, Japan, 10 Ft 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3C 78-8065-8222-3 POWER CORD, U.K. 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3D 78-8096-5830-1 POWER CORD, China, 10 Ft. 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4A 78-8096-5702-2 MOTOR, (230V) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4B 78-8096-5703-0 MOTOR, (120V) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 78-8096-5718-8 SWITCH, Rocker (See Note 1) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6A 78-8079-9070-6 TRANSFORMER, 120V, Taiwan 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6B 78-8079-8859-3 TRANSFORMER, FNT (220V) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6C 78-8079-8860-1 TRANSFORMER, FNT (230/240V) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6D 78-8096-5834-3 TRANSFORMER, China 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Not Used. . . . . . . . . . . .

8 78-8079-9194-4 BLADE, Fan 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 78-8096-5730-3 BRACKET, Motor 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 78-8096-5726-1 MICROSWITCH 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 78-8096-5728-7 BRACKET, Transformer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 78-8096-5740-2 SPRING, Torsion 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 26-1008-4567-1 SCREW, Type BT, 4-24 X 3/4 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 26-1009-8678-0 SCREW, Taptite, M4 X 60, 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 26-1002-4971-8 SCREW, Plastite, 6-19 X 1/2 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 26-1002-4967-6 SCREW, Plastite, 4-20 X 3/8 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 26-1008-5592-8 SCREW, Taptite, M3.5 X 8 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 Not Used. . . . . . . . . . .

19 26-1005-6624-4 FUSEHOLDER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 26-1008-6347-6 FUSE, 4 Amp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 Not Used. . . . . . . . . . .

22 26-1004-2053-3 WASHER, Lock, Internal/External Tooth, #8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23 Not Used. . . . . . . . . . .

24 78-8005-1147-5 CLIP 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 26-1005-4113-0 CLIP, Clamp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26 78-8079-9018-5 LABEL, Fuse, 4Amp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 3M 1995

715

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 7

LAMP HOUSING

9

6

DUAL LAMP HOUSING

17

10

16

20

11

14

15

13

19

1

18

4

 3M 1995

8

19

21

SINGLE LAMP HOUSING

1

22

5

12

716

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 7

LAMP HOUSING

Item No. Part Number Description Qty

1A 78-8054-1175-4 LAMP, Projection, FNT, 275W, 24V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1B 78-8062-0930-6 LAMP, Projection, EHJ, 250W, 24V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 - 3 Not Used. . . . . . . . .

4A 78-8096-5716-2 SOCKET, Lamp, TP61 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4B 78-8096-5789-9 SOCKET, Black Leads 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 78-8096-5720-4 REFLECTOR 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 78-8096-5734-5 BRACKET, Reflector, Dual 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 Not Used. . . . . . . . . . . .

8 78-8096-5747-7 BRACKET, Deflector 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 78-8096-5727-9 ROD, Pivot 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 78-8096-5745-1 BRACKET, Socket, Dual 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

11 78-8096-5785-7 SOCKET ASSEMBLY, Dual 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12 26-1008-5592-8 SCREW, Taptite, M3.5 X 8 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

13 26-1002-5086-4 SCREW, Taptite, 4-40 X 3/8 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 12-7992-3100-1 SPRING, Compression 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 78-8096-5749-3 SHAFT, Over Center 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16 78-8096-5768-3 SWITCH, Lampchanger 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17 26-1002-6208-3 SCREW, Taptite, M3 X 16 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18 78-8656-5801-3 RING, Push-on, 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

19 26-1004-9300-1 SCREW, Taptite, M3 X 6 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

20 78-8096-5793-1 TUBING, Insulation 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 78-8096-5722-0 BRACKET, Reflector 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22 78-8096-5811-1 SOCKET ASSEMBLY, FNT Single 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 3M 1995

717

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 8

WIRE JUMPERS

4

5

1

3

1

10

10

8

 3M 1995

718

3800 Series Overhead Projectors

Illustrated Parts Breakdown

Section 8

WIRE JUMPERS

Item No. Part Number Description Qty

1 78-8096-5737-8 JUMPER 8 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 Not Used. . . . . . . . . . . .

3 78-8096-5741-0 JUMPER, Ground 7 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 78-8079-8973-2 JUMPER, 10” Black (Switch/Fuse) (Used on FNT versions only.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 78-8097-3619-8 JUMPER, 5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 - 7 Not Used. . . . . . . . .

8 78-8079-8966-6 JUMPER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 Not Used. . . . . . . . . . . .

10 78-8065-8273-6 WIRE, Lead, Power Supply, Kill Switch (Used on FNT versions only.) 1. . . . . . . . . . . . . . . . . . . . . . . .

 3M 1995

719

3800 Series Overhead Projectors

Illustrated Parts Breakdown

This page intentionally left blank.

 3M 1995

720

3800 Series Overhead Projectors

Appendix A SPECIFICATIONS

Illustrated Parts Breakdown

Country Power Cord Model Alpha Stock Number Voltage/Hz Agency

Thailand European 3805 AHAF 78-9236-5925-0 220/50 A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Korea European 3805 AHAK 78-9236-5924-3 220/60 A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Thailand European 3808 AHDF 78-9236-5939-1 220/50 A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Korea European 3808 AHDK 78-9236-5938-3 220/60 A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Thailand European 3820 AHCF 78-9236-5953-2 220/50 A4 Open Triplet Yes Internal Fixed FNT No None 1 9800 DE CL Transformer T4A 1.7 No
Korea European 3820 AHCK 78-9236-5952-4 220/60 A4 Open Triplet Yes Internal Fixed FNT No None 1 9800 DE CL Transformer T4A 1.7 No

Taiwan Japan 3805 AAAT 78-9236-5922-7 120/60 A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 3 No
Philippines Japan 3805 ARAP 78-9236-5920-1 240/60 A4 Open Singlet No Internal Fixed FNT No 1 4400 SE CL Transformer T4A 1.7 No
Taiwan Japan 3808 AADT 78-9236-5936-7 120/60 A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 3 No
Philippines Japan 3808 ARDP 78-9236-5934-2 240/60 A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No
Taiwan Japan 3820 AACT 78-9236-5950-8 120/60 A4 Open Triplet Yes Internal Fixed FNT No None 1 9800 DE CL Transformer T4A 3 No
Philippines Japan 3820 ARCP 78-9236-5948-2 240/60 A4 Open Triplet Yes Internal Fixed FNT No None 1 9800 DE CL Transformer T4A 1.7 No

Hong Kong Other 3805 AHAH 78-9236-5919-3 220/50 A4 Open Singlet No Internal Fixed FNT No 1 4400 SE CL Transformer T4A 1.7 No
Hong Kong Other 3808 AHDH 78-9236-5933-4 220/50 A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer T4A 1.7 No

Stage
Size

Head Type

Lamp
Changer

Color
Tuning

Post Type

Lamp
Type

Handle Lamp Control

Lamps
Installed

Fresnel Power Fuse Amps

Cord
Storage

Hong Kong Other 3820 AHCH 78-9236-5947-4 220/50 A4 Open Triplet Yes Internal Fixed FNT No None 1 9800 DE CL Transformer T4A 1.7 No

Singapore &
Malaysia

China U.K. 3805 AHAY 78-9236-6092-8 A4 Open Singlet No Internal Fixed EHJ No None 1 9800 DE CL Transformer T4A No
Singapore &

Malaysia
China U.K. 3808 AHDY 78-9236-6093-6 A4 Open Singlet Yes Internal Folding EHJ No None 1 9800 DE CL Transformer T4A No
Singapore &

Malaysia
China U.K. 3820 AHCY 78-9236-6094-4 A4 Open Triplet Yes Internal Folding EHJ No None 2 9800 DE CL Transformer T4A No

U.K. 3805 AHAE 78-9236-6002-7 240/50 A4 Open Singlet No Internal Fixed FNT No None 1 4400 SE CL Transformer None 1.7 No

U.K. 3808 AHDE 78-9236-6003-5 240/50 A4 Open Singlet Yes Internal Fixed FNT No None 1 4400 SE CL Transformer None 1.7 No

U.K. 3820 AHCE 78-9236-6004-3 240/50 A4 Open Triplet Yes Internal Fixed FNT No None 1 9800 DE CL Transformer None 1.7 No

 3M 1995

2121

Illustrated Parts Breakdown

3800 Series Overhead Projectors

22

 3M 1995
