Page 1

3B SCIENTIFIC® PHYSICS

U14600 Optik auf magnethaftenden Tafeln, Basissatz

Bedienungsanleitung

3/03 ALF

Dieses Demonstrationsgerätesystem (Basissatz) dient zur Durchführung von zahlreichen Demonstrationsversuchen zur geometrischen Optik z.B. Schattenwurf, Reflexionsgesetze, Brechungsgesetze, Totalreflexion, Winkel minimalster Ablenkung im Prisma, Brennweitenbestimmung von Spiegeln und Linsen, Linsengesetze und Abbildungsfehler.

1. Sicherheitshinweise

• Vorsicht! Leuchten erhitzen sich bei längerer Betriebsdauer.

• Optische Elemente nicht mit aggressiven Flüssigkeiten oder Lösungsmitteln reinigen. Beschädigungsgefahr!

2. Beschreibung, technische Daten

Alle optischen Elemente des Basissatzes sind mit Magnetfolie belegt und separat lieferbar. Höhe: je 35 mm

Planspiegel

Metallstreifen auf Kunststoffblock Abmessungen: 200 mm x 35 mm

Plankonkav Linse

Acrylglaskörper mit mattierter Grundfläche Abmessungen: 200 mm x 40 mm x 35 mm Krümmungsradius: 200 mm Brennweite: – 400 mm

Plankonvex Linse

Acrylglaskörper mit mattierter Grundfläche Abmessungen: 200 mm x 40 mm x 35 mm Krümmungsradius: 200 mm Brennweite: 400 mm

Halbkreiskörper

Acrylglaskörper mit mattierter Grundfläche Krümmungsradius: 100 mm Brennweite: 200 mm

Planparallele Platte

Acrylglaskörper mit mattierter Grundfläche Abmessungen: 200 mm x 100 mm x 35 mm

Rechtwinkliges Prisma

Acrylglaskörper mit mattierter Grundfläche Abmessungen: 200 mm x 200 mm x 283 mm

Spiegelmodell, konvex - konkav

2 Metallstreifen auf Kunststoffblock Abmessungen: 200 mm x 35 mm Krümmungsradius: 200 mm Brennweiten: ± 100 mm

Satz 3 Schattenkörper

Kunststoffkörper Quader: 100 mm x 20 mm x 35 mm Zylinder: 60 mm Ø x 35 mm Zylinder: 15 mm Ø x 35 mm

Page 2

2.1 Lieferumfang:

Anzahl Kat.-Nr. Bezeichnung

2 U15510 Planspiegel, magnethaftend 1 U15511 Spiegelmodell, konvex - konkav,

magnethaftend 1 U15515 Plankonkav Linse, magnethaftend 1 U15516 Plankonvex Linse, magnethaftend 1 U15517 Planparallele Platte, magnet-

haftend 1 U15518 Halbkreiskörper, magnethaftend 1 U15520 Rechtwinkliges Prisma, magnet-

haftend 1 U15525 Satz 3 Schattenkörper, magnet-

haftend

2.2 Zubehör:

1 Magnethaftende Tafel oder Weißwandtafel

(U10030 oder U10031) 2 Einstrahlleuchten U40120 2 Magnethalter für Einstrahlleuchte U40121 oder 1 Vielstrahlleuchte U40110

Spannungsversorgung, 12 V, 10 A z.B. U11735

3. Reinigung

• Optische Elemente mit einem mit Spülmittel oder

Plexiglasreiniger befeuchteten Lappen abwischen.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Deutschland • www.3bscientific.com • Technische Änderungen vorbehalten

Page 3

3B SCIENTIFIC® PHYSICS

U14600 Optics on magnetic boards, basic set

Instruction sheet

3/03 ALF

The demonstration equipment set (basic set) is for the conducting of numerous demonstration experiments in geometric optics, e.g. casting of shadows, laws of reflection, laws of refraction, total reflection, angle of least deflection in prisms, focal lengths of mirrors and lenses, laws of lenses and imaging errors.

1. Safety instructions

• Beware. Lights become hot when left on for a long period.

• Do not clean optical elements with highly active fluids or solvents. This may result in damage.

2. Description, technical data

All optical elements in the basic set are coated with magnetic foil and are available separately.

Height: 35 mm each

Plane mirror

Metal strip on plastic block Dimensions: 200 mm x 35 mm

Plano-concave lens

Transparent acrylic body with matt surface Dimensions: 200 mm x 40 mm x 35 mm Radius of curvature: 200 mm Focal length: – 400 mm

Plano-convex lens

Transparent acrylic body with matt surface Dimensions: 200 mm x 40 mm x 35 mm Radius of curvature: 200 mm Focal length: 400 mm

Semi-circular lens

Transparent acrylic body with matt surface Radius of curvature: 100 mm Focal length: 200 mm

Plane parallel block

Transparent acrylic body with matt surface Dimensions: 200 mm x 100 mm x 35 mm

Right-angled prism

Transparent acrylic body with matt surface Dimensions: 200 mm x 200 mm x 283 mm

Convex and concave mirrors

2 metal strips on plastic block Dimensions: 200 mm x 35 mm Radius of curvature: 200 mm Focal length: ± 100 mm

Set of three opaque bodies for casting shadows

Plastic forms Cuboid: 100mm x 20 mm x 35 mm Cylinder: 60 mm Ø x 35 mm Cylinder: 15 mm Ø x 35 mm

Page 4

2.1 Scope of delivery:

No. Cat. no. Description

2 U15510 Plane mirror, magnetic 1 U15511 Convex and concave mirrors,

magnetic 1 U15515 Plano-concave lens, magnetic 1 U15516 Plano-convex lens, magnetic 1 U15517 Plane-parallel block, magnetic 1 U15518 Semi-circular lens, magnetic 1 U15520 Right-angled prism, magnetic 1 U15525 Set of three opaque bodies,

magnetic

2.2 Accessories:

1 Magnetic board or whiteboard (U10030 or U10031) 2 Single-ray projectors U40120 2 Magnetic holders for single-ray projector U40121

1 Multiple ray projector U40110

Power supply, 12 V, 10 A, e.g. U11735

3. Cleaning

• Clean optical elements using a damp cloth with washing-up liquid or plexiglass cleaner.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germany • www.3bscientific.com • Technical amendments are possible

Page 5

3B SCIENTIFIC® PHYSICS

U14600 Optique sur tableaux magnétiques, jeu de base

Instructions de service

3/03 ALF

Ce système d’appareils de démonstration (jeu de base) permet de réaliser de nombreuses expériences sur l’optique géométrique, par ex. ombrage, lois sur la réflexion, lois sur la réfraction, réflexion totale, angles de la déviation minimum dans un prisme, détermination de la distance focale de miroirs et de lentilles, lois sur les lentilles et erreurs d’images.

1. Consignes de sécurité

• Prudence ! Les projecteurs chauffent lorsqu’ils sont allumés longtemps.

• Ne pas nettoyer les éléments optiques avec des nettoyants agressifs ou des solvants. Risque d’endommagement !

2. Description, caractéristiques techniques

Tous les éléments optiques du jeu de base sont pourvus d’un film magnétique et peuvent être livrés séparément. Hauteur : 35 mm

Miroir plan

Ruban métallique sur bloc en plastique Dimensions : 200 mm x 35 mm

Lentille plan-concave

Corps acrylique à surface matte Dimensions : 200 mm x 40 mm x 35 mm Rayon de courbure : 200 mm Distance focale : –400 mm

Lentille plan-convexe

Corps acrylique à surface matte Dimensions : 200 mm x 40 mm x 35 mm Rayon de courbure : 200 mm Distance focale : 400 mm

Corps demi-circulaire

Corps acrylique à surface matte Rayon de courbure : 100 mm Distance focale : 200 mm

Plaque plane-parallèle

Corps acrylique à surface matte Dimensions : 200 mm x 100 mm x 35 mm

Prisme en angle droit

Corps acrylique à surface matte Dimensions : 200 mm x 200 mm x 283 mm

Modèle de miroir, convexe – concave

2 rubans métalliques sur bloc en plastique Dimensions : 200 mm x 35 mm Rayon de courbure : 200 mm Focales : ± 100 mm

Jeu de 3 corps d’ombre

Corps en plastique Parallélépipède : 100 mm x 20 mm x 35 mm Cylindre : 60 mm Ø x 35 mm Cylindre : 15 mm Ø x 35 mm

Page 6

2.1 Matériel fourni :

Quantité N° de cat. Désignation

2 U15510 Miroir plan, magnétique 1 U15511 Modèle de miroir, convexe –

concave, magnétique

1 U15515 Lentille plan-concave,

magnétique 1 U15516 Lentille plan-convexe, magnétique 1 U15517 Plaque plane-parallèle,

magnétique 1 U15518 Corps demi-circulaire,

magnétique 1 U15520 Prisme en angle droit, magnétique 1 U15525 Jeu de 3 corps d’ombre,

magnétique

2.2 Accessoires :

1 tableau magnétique ou blanc

(U10030 ou U10031) 2 projecteurs à un faisceau U40120 2 supports magnétiques pour projecteur à un

faisceau U40121 ou 1 projecteur à faisceau multiple U40110

Alimentation tension, 12 V, 10 A, par ex. U11735

3. Nettoyage

• Essuyer les éléments optiques avec un chiffon im-

bibé d’un produit de rinçage ou d’un nettoyant pour

plexiglas

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Allemagne • www.3bscientific.com • Sous réserve de modifications techniques

Page 7

3B SCIENTIFIC® PHYSICS

U14600 Ottica su lavagne magnetiche, kit di base

Istruzioni per l’uso

3/03 ALF

Questo kit dimostrativo (kit di base) serve per eseguire numerosi esperimenti dimostrativi sull’ottica geometrica ad es. ombra, leggi sulla riflessione, leggi sulla rifrazione, riflessione totale, angolo minimo di deflessione nel prisma, determinazione della distanza focale di specchi e lenti, leggi sulle lenti ed errori d’immagine.

1. Norme di sicurezza

• Attenzione! Se rimangono a lungo in funzione le lampade si riscaldano.

• Non pulire gli elementi ottici con solventi o liquidi aggressivi. Rischio di danneggiamento!

2. Descrizione, caratteristiche tecniche

Tutti gli elementi ottici del kit di base sono realizzati con pellicola magnetica e disponibili separatamente. Altezza: 35 mm cad.

Specchio piano

Striscia metallica su blocco di plastica Dimensioni: 200 mm x 35 mm

Lente pianoconcava

Corpo in vetro acrilico con superficie di base smerigliata Dimensioni: 200 mm x 40 mm x 35 mm Raggio di curvatura: 200 mm Distanza focale: –400 mm

Lente pianoconvessa

Corpo in vetro acrilico con superficie di base smerigliata Dimensioni: 200 mm x 40 mm x 35 mm Raggio di curvatura: 200 mm Distanza focale: 400 mm

Corpo semicircolare

Corpo in vetro acrilico con superficie di base smerigliata Raggio di curvatura: 100 mm Distanza focale: 200 mm

Lastra pianparallela

Corpo in vetro acrilico con superficie di base smerigliata Dimensioni: 200 mm x 100 mm x 35 mm

Prisma rettangolare

Corpo in vetro acrilico con superficie di base smerigliata Dimensioni: 200 mm x 200 mm x 283 mm

Modello di specchio, convesso – concavo

2 strisce metalliche su blocco di plastica Dimensioni: 200 mm x 35 mm Raggio di curvatura: 200 mm Distanze focali: ± 100 mm

Set 3 corpi d’ombra

Corpi in plastica Parallelepipedo: 100 mm x 20 mm x 35 mm Cilindro: 60 mm Ø x 35 mm Cilindro: 15 mm Ø x 35 mm

Page 8

2.1 Dotazione di serie:

Numero N. cat. Descrizione

2 U15510 Specchio piano, magnetico 1 U15511 Modello di specchio, convesso -

concavo, magnetico

1 U15515 Lente pianoconcava,

magnetica

1 U15516 Lente pianoconvessa,

magnetica 1 U15517 Lastra pianparallela, magnetica 1 U15518 Corpo semicircolare, magnetico 1 U15520 Prisma rettangolare, magnetico 1 U15525 Set di 3 corpi d’ombra,

magnetici

2.2 Accessori:

1 lavagna magnetica o lavagna bianca da parete

(U10030 o U10031) 2 proiettori a raggio singolo U40120 2 supporti magnetici per proiettore a raggio singo-

lo U40121 oppure 1 proiettore a raggio multiplo

U40110

Alimentazione di tensione, 12 V, 10 A ad es.

U11735

3. Pulizia

• Pulire gli elementi ottici con un panno inumidito

con detersivo o detergente per il plexiglas.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germania • www.3bscientific.com • Con riserva di modifiche tecniche

Page 9

3B SCIENTIFIC® PHYSICS

U14600 Óptica sobre tableros magnéticos, juego básico

Instrucciones de uso

3/03 ALF

Este equipo básico permite realizar numerosos experimentos de demostración en óptica geométrica como por ejemplo la proyección de las sombras, las leyes de la reflexión, las leyes de refracción, la reflexión total, el ángulo de desviación mínima en prismas, determinación de la distancia focal de espejos y lentes, las leyes de las lentes y la distorsión de imágenes.

1. Advertencias de seguridad

• ¡Atención! Las lámparas se calientan tras un prolongado tiempo de servicio.

• No limpie los componentes ópticos con sustancias agresivas o disolventes, pues existe peligro de que se dañen.

2. Descripción: datos técnicos

Todos los componentes ópticos del juego básico están recubiertos con una lámina magnética y se pueden suministrar por separado. Altura: 35 mm cada uno

Espejo plano

Barras metálicas sobre bloque de plástico Dimensiones: 200 mm x 35 mm

Modelo de espejo, convexo - cóncavo

2 barras metálicas sobre bloque de plástico Área del espejo: 200 mm x 35 mm Radio de curvatura : 200 mm Distancia focal: ± 100 mm

Lente planocóncava Cuerpo de cristal acrílico con base mate

Dimensiones: 200 mm x 40 mm

x 35 mm Radio de curvatura: 200 mm Distancia focal: – 400 mm

Lente planoconvexa

Cuerpo de cristal acrílico con base mate Dimensiones: 200 mm x 40 mm

x 35 mm Radio de curvatura: 200 mm Distancia focal: 400 mm

Cuerpo semicircular

Cuerpo de cristal acrílico con base mate Radio de curvatura: 100 mm Distancia focal: 200 mm

Placa planoparalela

Cuerpo de cristal acrílico con base mate Dimensiones: 200 mm x 100 mm x 35 mm

Prisma rectangular

Cuerpo de cristal acrílico con base mate Dimensiones: 200 mm x 200 mm x 283 mm

Juego de 3 cuerpos de sombras

Cuerpos de plástico Paralelepípedo: 100 mm x 20 mm x 35 mm Cilindro: 60 mm Ø x 35 mm Cilindro: 15 mm Ø x 35 mm

Page 10

2.1 Volumen de suministro:

Cant. Nº de Cat. Denominación

2 U15510 Espejo plano, de sujeción magnética 1 U15511 Modelo de espejo, cóncavo –

convexo, de sujeción magnética

1 U15515 Lente planocóncava, de sujeción

magnética

1 U15516 Lente planoconvexa, de sujeción

magnética

1 U15517 Placa planoparalela, de sujeción

magnética

1 U15518 Cuerpo semicircular, de sujeción

magnética

1 U15520 Prisma rectangular, de sujeción

magnética

1 U15525 Juego de 3 cuerpos de sombras, de

sujeción magnética

2.2 Accesorios:

1 panel magnético o un tablero

magnético de pared

(U10030 ó U10031) 2 lámparas de haz único U40120 2 soportes magnéticos para lámpara de haz único

U40121 ó 1 lámpara multihaz U40110

Alimentación de tensión, 12 V, 10 A,

p. ej. U11735

3. Limpieza

• Limpie los componentes ópticos con un paño hu-

medecido en detergente o en limpiador de plexiglás.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Alemania • www.3bscientific.com • S e reservan las modificaciones técnicas

Page 11

3B SCIENTIFIC® PHYSICS

U14600 Ótica sobre quadros magnéticos, kit básico

Manual de instruções

3/03 ALF

Este sistema de aparelhos para experiências demonstrativas (kit básico) serve para numerosas demonstrações no campo da ótica geométrica, como por exemplo a projeção de sombras, as leis de reflexão, as leis de refração, a reflexão total, o desvio mínimo do ângulo no prisma, a determinação da distância focal de espelhos e lentes, as leis de lentes e os defeitos de imagens.

1. Indicações de segurança

• Cuidado! As lâmpadas se aquecem após um uso prolongado.

• Não limpar os elementos óticos com líquidos agressivos ou solventes. Perigo de danificação!

2. Descrição, dados técnicos

Todos os elementos óticos do kit básico estão cobertos de filme magnético e podem ser fornecidos separadamente. Altura: 35 mm cada um

Espelhos plano

Tiras de metal sobre bloco de plástico Medidas: 200 mm x 35 mm

Espelho modelo, convexo e côncavo

2 tiras de metal sobre bloco de plástico Medidas: 200 mm x 35 mm Rádio da curvatura: 200 mm Distâncias focais: ± 100 mm

Lente plano-côncava

Corpo de acrílico transparente com superfície básica fosca Medidas: 200 mm x 40 mm

x 35 mm Rádio da curvatura: 200 mm Distância focal: – 400 mm

Lente plano-convexa

Corpo de acrílico transparente com superfície básica fosca Medidas: 200 mm x 40 mm x 35 mm Rádio da curvatura: 200 mm Distância focal: 400 mm

Corpos em semi-círculo

Corpos de acrílico transparente com superfície básica fosca Rádio da curvatura: 100 mm Distância focal: 200 mm

Placa plana paralela

Corpos de acrílico transparente com superfície básica fosca Medidas: 200 mm x 100 mm

x 35 mm

Prisma retangular

Corpos de acrílico transparente com superfície básica fosca Medidas: 200 mm x 200 mm x 283 mm

Page 12

Kit com três corpos para sombras Corpos de plástico

Paralelepípedo: 100mm x 20 mm x 35 mm Cilindro: 60 mm Ø x 35 mm Cilindro: 15 mm Ø x 35 mm

2.1 Fornecimento:

Quant. Cat.-N° Denominação

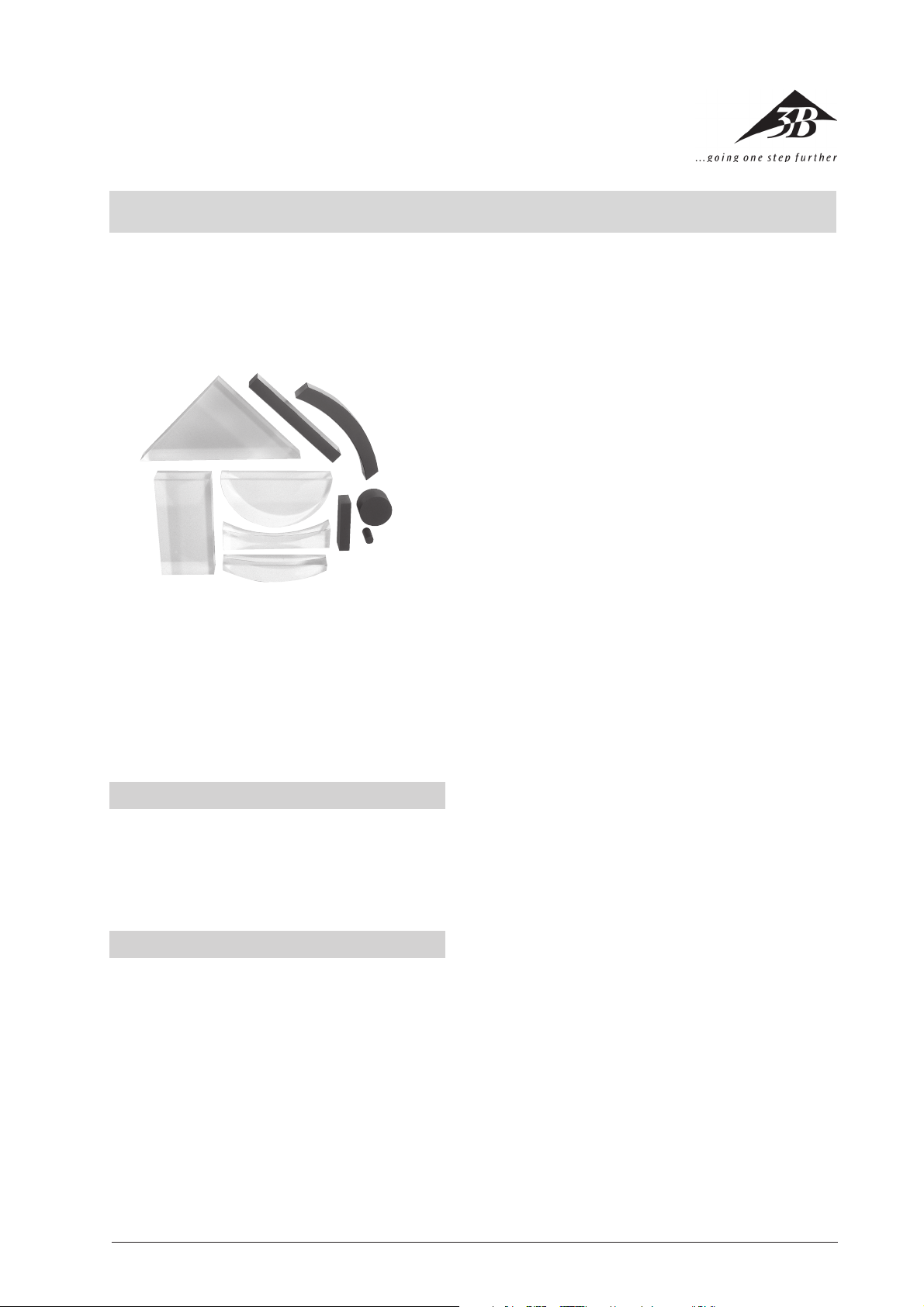

2 U15510 Espelhos planos magnéticos 1 U15511 Espelho, convexo e côncavo,

magnético 1 U15515 Lente plano-côncava magnética 1 U15516 Lente plano-convexa magnética 1 U15517 Placa plana paralela magnética 1 U15518 Corpo em semi-círculo magnético 1 U15520 Prisma retangular magnético 1 U15525 Kit com três corpos para sombras

magnéticos

2.2 Acessórios:

1 Placa magnética ou quadros

brancos de metal

(U10030 ou U10031) 2 Refletores de feixe único U40120 2 Suportes magnéticos para

o refletor ou U40121

ou 1 Refletor de feixes múltiplos U40110

Alimentação, 12 V, 10 A, por exemplo, U11735

3. Limpeza

• Limpar os elementos óticos com um detergente

caseiro ou com um produto para a limpeza de acrílico.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Alemanha • www.3bscientific.com • Sob reserva de modificações técnicas

3B Scientific U14600 Optics on magnetic boards User Manual [en, de, es, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual
