Бензиновый мотокультиватор

Руководство по эксплуатации

МК-6,5Ц Lifan

Земляк Руководство по эксплуатации

2

Уважаемый покупатель!

При покупке бензинового мотокультиватора Земляк МК - 6,5 Ц Lifan, убедитесь, что
в талоне на гарантийный ремонт проставлены: штамп магазина, дата продажи и под­пись продавца, а также указана модель и серийный номер мотокультиватора бензино­вого.

Перед включением мотокультиватора бензинового внимательно изучите настоящее
руководство. В процессе эксплуатации соблюдайте требования настоящего руковод­ства, чтобы обеспечить оптимальное функционирование мотокультиватора бензино­вого и продлить срок его службы.

Комплексное полное техническое обслуживание и ремонт в объёме, превышающем
перечисленные данным руководством операции, должны производится квалифициро­ванным персоналом на специализированных предприятиях. Установка, и необходимое
техническое обслуживание производится пользователем и допускается только после
изучения данного руководства по эксплуатации.

Приобретённый Вами мотокультиватор бензиновый может иметь некоторые отли­чия от настоящего руководства, связанные с изменением конструкции, не влияющие
на условия его монтажа и эксплуатации.

1. Основные сведения об изделии

1.1 Бензиновый мотокультиватор (далее по тексту - мотокультиватор) предназначен

для обработки и рыхления почвы фрезами в садах и на приусадебных участках.

Изготовитель (поставщик) не отвечает за повреждения, вызванные ненадлежащим
использованием мотокультиватора. Риск несёт исключительно пользователь.

Использование по назначению предполагает соблюдение инструкций по эксплуата­ции, а также требований по проверке и техническому обслуживанию.

1.2 Транспортировка мотокультиватора производится в закрытых транспортных

средствах в соответствии с правилами перевозки грузов, действующих на транспорте.

1.3 Габаритные размеры и вес представлены в таблице ниже:

Габаритные размеры в упаковке, мм:

- длина 580

- ширина 430

- высота 720

Вес брутто/ нетто, кг 72,0/ 60,0

19

Земляк Руководство по эксплуатации

Описание условных обозначений

Внимательно прочитайте правила безопасности и следуйте изложенным в них ука­заниям. Не соблюдение приведённых правил может привести к серьёзным травмам,
полученным в результате механического воздействия движущихся частей мотокуль­тиватора или к пожару.

Осторожно, горячо! Части двигателя, особенно глушитель, сильно нагреваются в
процессе работы. Не касайтесь их во избежание серьёзных ожогов при соприкоснове­нии. Дайте двигателю остыть.

Дождитесь полной остановки движущихся по инерции частей мотокультиватора
после его выключения, не пытайтесь остановить их руками!

Опасность получения травм вращающимися частями мотокультиватора! Держите
руки и ноги в стороне от вращающихся частей мотокультиватора, особенно при дви­жении задним ходом! Запрещается дотрагиваться до вращающихся частей мотокуль­тиватора в процессе работы!

Работайте в соответствующей обстановке одежде. Ваша одежда должна соответ­ствовать погодным условиям. Не носите длинную, широкую одежду, которая может
быть захвачена движущимися частями мотокультиватора.

Во время работы следует носить защитную обувь с высоким голенищем, нескользя­щей подошвой и прочным носком. Такая обувь защищает от травм, а также обеспечи­вает устойчивое положение пользователя.

Защитные рукавицы относятся к обязательной оснастке пользователя. Их следует
постоянно надевать во время работы.

Несмотря на то, что среднее значение шумов мотокультиватора не представляет
угрозы для здоровья людей, в случае длительного пребывания в непосредственной
близости с изделием, рекомендуется пользоваться средствами защиты органов слуха
(наушники, беруши и т.п.).

Земляк Руководство по эксплуатации

18

Заполняет ремонтное предприятие

(наименование и адрес предприятия)

Исполнитель_______________________(_________________________)

(подпись) (фамилия, имя, отчество)

Владелец___________________________(_________________________)

(подпись) (фамилия, имя, отчество)

Дата ремонта________________________________

Место печати

Утверждаю___________________________________

(должность, подпись)

_______________________________________________

(ФИО руководителя предприятия)

Заполняет ремонтное предприятие

(наименование и адрес предприятия)

Исполнитель_______________________(_________________________)

(подпись) (фамилия, имя, отчество)

Владелец___________________________(_________________________)

(подпись) (фамилия, имя, отчество)

Дата ремонта________________________________

Место печати

Утверждаю___________________________________

(должность, подпись)

_______________________________________________

(ФИО руководителя предприятия)

3

Земляк Руководство по эксплуатации

2. Технические характеристики

2.1 Основные технические характеристики мотокультиватора представлены в

таблице:

Двигатель

Модель двигателя

Lifan168F-2

Тип 4-х тактный, 1 цилиндровый

Мощность, л.с. 6,5
Ёмкость топливного бака,л 3,6
Ёмкость системы смазки,л 0,6
Тип топлива бензин АИ-92 (неэтилированный)
Тип масла SAE 5W-30/ SAE 10W-30

Система зажигания

Тип электронное бесконтактное магнето

Свеча зажигания

NHSP LD F6TC, Россия А17Д и аналогичные

Органы управления

Стартер ручной

Рабочие характеристики

Количество скоростей 1 (вперёд)/ 1(назад)
Тип редуктора привода фрез цепной
Максимальная ширина обработки, см 85,0
Глубина обработки, см 17,5/ 35,0

Расшифровка серийного номера на шильдике изделия:
S/N XX XXXXXXX/ XXXX
буквенно-цифровое обозначение / год и месяц изготовления

3. Комплектация

3.1 Мотокультиватор поставляется в продажу в следующей комплектации*:

Основание с двигателем/ Фрезы (пара) 1/3
Кронштейн с колёсами/Рукоятка (верхняя/нижняя часть) 1/1/1
Комплект крепежа/ Регулятор глубины вспашки 1/1
Руководство по эксплуатации/ Упаковка 1/1

*в зависимости от поставки комплектация может меняться

Земляк Руководство по эксплуатации

4

4. Общий вид

4.1 Общий вид мотокультиватора схематично представлен на рис. 1

рис. 1

1 - рычаг управления приводом фрез; 2 - блок управления дроссельной заслонкой;
3 - рукоятка управления (верхняя часть); 4 - рукоятка управления (нижняя часть);
5 - трос привода фрез; 6 - трос регулировки дроссельной заслонки;
7 - фиксатор рукоятки управления; 8 - брызговик; 9 - колесо; 10 - фреза;
11 - редуктор; 12 - крышка топливного бака; 13- крышка воздушного фильтра;
14 - выключатель зажигания; 15 - опорный кронштейн колёс;
16 - регулятор глубины вспашки; 17 - щуп - пробка маслозаливной горловины.

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

17

Земляк Руководство по эксплуатации

Внимание! При продаже должны заполняться все поля гарантийного талона. Неполное или неправильное заполнение гарантийного талона

может привести к отказу от выполнения гарантийных обязательств.

С условиями гарантийного обслуживания ознакомлен(а). При покупке изделие было проверено. Претензий к упаковке, комплектации и внешнему виду не имею.

Подпись покупателя____________________________

Корешок талона №3 на гарантийный ремонт (модель_________________)

Изъят«______»__________________20___г. Исполнитель_________(_________________)

(подпись) (фамилия, имя, отчество)

Корешок талона №4 на гарантийный ремонт (модель_________________)

Изъят«______»__________________20___г. Исполнитель_________(_________________)

(подпись) (фамилия, имя, отчество)

Талон № 3*

на гарантийный ремонт мотокультиватора

(модель _________________________________)

Серийный номер S/N______________________________________________

Представитель ОТК _______________________________________________

Заполняет торговая организация:

Продан____________________________________________________________________________

(наименование предприятия - продавца)

Дата продажи________________________________________

Место печати

Продавец_____________________________________________

(подпись)

________________________________________________________

(фамилия, имя, отчество)

*талон действителен при заполнении

Талон № 4*

на гарантийный ремонт мотокультиватора

(модель _________________________________)

Серийный номер S/N______________________________________________

Представитель ОТК _______________________________________________

Заполняет торговая организация:

Продан____________________________________________________________________________

(наименование предприятия - продавца)

Дата продажи________________________________________

Место печати

Продавец_____________________________________________

(подпись)

________________________________________________________

(фамилия, имя, отчество)

*талон действителен при заполнении

Земляк Руководство по эксплуатации

16

Заполняет ремонтное предприятие

(наименование и адрес предприятия)

Исполнитель_______________________(_________________________)

(подпись) (фамилия, имя, отчество)

Владелец___________________________(_________________________)

(подпись) (фамилия, имя, отчество)

Дата ремонта________________________________

Место печати

Утверждаю___________________________________

(должность, подпись)

_______________________________________________

(ФИО руководителя предприятия)

Заполняет ремонтное предприятие

(наименование и адрес предприятия)

Исполнитель_______________________(_________________________)

(подпись) (фамилия, имя, отчество)

Владелец___________________________(_________________________)

(подпись) (фамилия, имя, отчество)

Дата ремонта________________________________

Место печати

Утверждаю___________________________________

(должность, подпись)

_______________________________________________

(ФИО руководителя предприятия)

5

Земляк Руководство по эксплуатации

5. Инструкция по технике безопасности

Перед первым использованием мотокультиватора внимательно прочитайте дан­ное руководство по эксплуатации. Внимательно прочитайте правила безопасности
и следуйте изложенным в них указаниям. Несоблюдение приведённых ниже правил
может привести к серьёзным травмам, полученным в результате механического воз­действия движущихся частей мотокультиватора или к пожару.

Запрещается использование мотокультиватора лицами, не достигшим совершен­нолетия, а также лицами, находящимися под воздействием алкоголя, наркотиков,
лекарственных препаратов.

Работайте в соответствующей обстановке одежде. Ваша одежда должна соответ­ствовать погодным условиям. Не носите длинную, широкую одежду, которая может
быть захвачена движущимися частями мотокультиватора.

Во время работы следует носить защитную обувь с высоким голенищем, нескольз­ящей подошвой и прочным носком. Такая обувь защищает от травм, а также обеспе­чивает устойчивое положение пользователя.

Защитные рукавицы относятся к обязательной экипировке пользователя. Их сле­дует постоянно надевать во время работы.

Несмотря на то, что среднее значение шумов мотокультиватора не представляет
угрозы для здоровья людей, в случае длительного пребывания в непосредственной бли­зости с изделием, рекомендуется пользоваться средствами защиты органов слуха (нау­шники, беруши и т.п.).

Убедитесь, что все посторонние люди, особенно дети, а также домашние животные,
находятся вне рабочей зоны.

Работайте только в светлое время суток. При работе в помещениях (теплицах) обе­спечьте хорошую естественную вентиляцию, периодически останавливайте двига­тель и тщательно проветривайте помещение. Соблюдайте особую осторожность при
работе на неровной поверхности.

Тщательно изучите площадь которую требуется вспахать, уберите весь строитель­ный мусор, обломки, жёсткие и острые объекты такие как камни, палки, стекло, прово­лока, кости и т.д. Не используйте мотокультиватор на каменистых почвах, содержащих
так же инородные объекты, которые могут повредить мотокультиватор.

Во время работы существует опасность получения травм вращающимися частями
мотокультиватора! Запрещается дотрагиваться до вращающихся частей мотокультива­тора в процессе работы!

Дождитесь полной остановки движущихся по инерции частей мотокультиватора после

Земляк Руководство по эксплуатации

6

его выключения, не пытайтесь остановить их руками!

Запрещается заполнять топливный бак работающего или горячего двигателя.

Заправку топливом производить только на открытом воздухе.

Всегда выключайте двигатель: после окончания работы, при перерывах в работе,
перед проведением регулировки механизмов мотокультиватора, ремонта и техниче­ского обслуживания.

Части двигателя, особенно глушитель, сильно нагреваются в процессе работы. Не
касайтесь их во избежание серьёзных ожогов при соприкосновении. Дайте двигателю
остыть.

Храните мотокультиватор и канистры с бензином вдали от источников открытого
огня, искр, в месте не доступном для детей. Не храните топливо или мотокультиватор
с топливом в баке в закрытых помещениях, где используется пожароопасное оборудо­вание, такие как нагреватели, печи, сушилки и т.д.

Используйте только оригинальные запасные части.

Ремонт мотокультиватора производится только в специализированном сервисном
центре.

Внимание! При столкновении фрез мотокультиватора с посторонними предме-

тами (камнями, ограждениями и т.д.) или появлении вибрации, выключите двигатель

и проверьте мотокультиватор на наличие повреждений. Перед продолжением работы

устраните все возникшие неисправности.

Внимание! Запрещается работать с неисправным мотокультиватором. Перед нача-

лом работы обязательно визуально осмотрите мотокультиватор, в т.ч. рычаг привода

фрез, проверьте затяжку крепёжных элементов.

6. Сборка

6.1 При распаковке мотокультиватора соблюдайте
осторожность, чтобы не повредить тросики приводов
и рычага управления дроссельной заслонкой.

6.2 Установите нижнюю часть рукоятки рулевого
управления (рис.1 поз.4) на основание мотокультива­тора и зафиксируйте винтами.

6.3 Установите верхнюю часть рукоятки рулевого
управления (рис.1 поз.3) на нижнюю часть и зафикси­руйте фиксаторами (рис.1 поз.7)

6.4 Закрепите блок управления дросельной заслон-

рис. 2

1

2

15

Земляк Руководство по эксплуатации

Внимание! При продаже должны заполняться все поля гарантийного талона. Неполное или неправильное заполнение гарантийного талона

может привести к отказу от выполнения гарантийных обязательств.

С условиями гарантийного обслуживания ознакомлен(а). При покупке изделие было проверено. Претензий к упаковке, комплектации и внешнему виду не имею.

Подпись покупателя____________________________

Корешок талона №1 на гарантийный ремонт (модель_________________)

Изъят«______»__________________20___г. Исполнитель_________(_________________)

(подпись) (фамилия, имя, отчество)

Корешок талона №2 на гарантийный ремонт (модель_________________)

Изъят«______»__________________20___г. Исполнитель_________(_________________)

(подпись) (фамилия, имя, отчество)

Талон № 1*

на гарантийный ремонт мотокультиватора

(модель _________________________________)

Серийный номер S/N______________________________________________

Представитель ОТК _______________________________________________

Заполняет торговая организация:

Продан____________________________________________________________________________

(наименование предприятия - продавца)

Дата продажи________________________________________

Место печати

Продавец_____________________________________________

(подпись)

________________________________________________________

(фамилия, имя, отчество)

*талон действителен при заполнении

Талон № 2*

на гарантийный ремонт мотокультиватора

(модель _________________________________)

Серийный номер S/N______________________________________________

Представитель ОТК _______________________________________________

Заполняет торговая организация:

Продан____________________________________________________________________________

(наименование предприятия - продавца)

Дата продажи________________________________________

Место печати

Продавец_____________________________________________

(подпись)

________________________________________________________

(фамилия, имя, отчество)

*талон действителен при заполнении

Земляк Руководство по эксплуатации

14

эксплуатации и технического обслуживания, хранения и транспортировки.

10.4 При обнаружении Покупателем каких-либо неисправностей мотокультива­тора, в течение срока, указанного в п. 10.1 он должен проинформировать об этом Про­давца и предоставить мотокультиватор Продавцу для проверки. Максимальный срок
проверки - в соответствии с законом РФ «О защите прав потребителей». В случае обо­снованности претензий Продавец обязуется за свой счёт осуществить ремонт мото­культиватора или его замену. Транспортировка мотокультиватора для экспертизы,
гарантийного ремонта или замены производится за счёт Покупателя.

10.5 В том случае, если неисправность мотокультиватора вызвана нарушением
условий его эксплуатации или Покупателем нарушены условия, предусмотренные п.

10.3 Продавец с согласия покупателя вправе осуществить ремонт мотокультиватора
за отдельную плату.

10.6 На продавца не могут быть возложены иные, не предусмотренные настоящим
руководством, обязательства.

10.7 Гарантия не распространяется на:

- любые поломки связанные с погодными условиями (дождь, мороз, снег);

- при появлении неисправностей, вызванных действием непреодолимой силы
(несчастный случай, пожар, наводнение, удар молнии и т.п.);

- нормальный износ: наружное силовое оборудование, так же, как и все механи­ческие устройства, нуждается в расходных материалах, а также в должном техниче­ском обслуживании и замене изношенных частей. Гарантией не покрывается ремонт,
потребность в котором возникает вследствие нормального износа, сокращающего
срок службы частей и оборудования.

- на износ таких частей, как присоединительные контакты, указатели уровня масла,
аккумуляторы, свечи, ремни, уплотнители, воздушные и иные фильтры, топливные
отстойники и т.п;

- естественный износ мотокультиватора (полная выработка ресурса, сильное вну­треннее или внешнее загрязнение);

- на оборудование и его части выход из строя которых стал следствием неправиль­ной установки, модификации, неправильного применения, небрежности, неправиль­ного обслуживания, ремонта или хранения, что неблагоприятно влияет на его харак­теристики и надёжность;

- на обычное техническое обслуживание, а так же промывку топливной системы
и устранение забиваний ( в результате действия химикатов, грязи, углеродистых и
известковых отложений и т.п.).

7

Земляк Руководство по эксплуатации

кой (рис. 1 поз.2) на правой стороне верхней рукоятки.

6.5 Установите фрезы, используя шплинты и пальцы из крепёжного набора.

Внимание! Правильно устанавливайте фрезы, режущей кромкой вперёд, по ходу движе-

ния культиватора.

6.6 Установите регулятор глубины вспашки (рис.1 поз. 16) на основании мотокульти-

ватора на необходимую глубину и зафиксируйте винтами (рис.2, поз.1)

6.7 На (рис.2 поз.2) показано положение кронштейна с колесами при транспорти-

ровке культиватора, в режиме вспашки необходимо вынуть этот кронштейн, поднять
колёса и вставить кронштейн в соответствующий паз.

7. Эксплуатация

Внимание! Перед началом работ обязательно прочитайте и соблюдайте все пра-

вила раздела «Инструкция по технике безопасности»!

7.1 Заполнение маслом системы смазки

Внимание! В новом мотокультиваторе не заправлен топливом бак и отсутствует

масло в картере двигателя! Не запускайте двигатель без масла! Это может привести

к его выходу из строя!

- Выкрутите щуп пробку из маслозаливной горловины (рис. 1 поз.17) и залейте

в картер масло соответствующего типа. Вставьте сухой чистый щуп в горловину и
выньте его, проверьте уровень масла: граница смоченной области щупа должна рас­полагаться между отметками минимального и максимального уровней.

Внимание! Контролировать и восстанавливать по мере необходимости уровень

масла следует перед КАЖДЫМ запуском мотокультиватора. Систематическая работа

при пониженном уровне масла приведёт к преждевременному износу двигателя или к

выходу его из строя. Данный двигатель не оснащён системой блокировки двигателя при

пониженном уровне масла. Выход из строя двигателя по причине работы без масла в

картере не будет рассматриваться, как гарантийный случай.

- При выборе масла руководствуйтесь требованиями эксплуатационной докумен-

тации и указаниям по применению конкретного типа масла.

7.2 Заправка топливом

Внимание! Существует вероятность взрыва или пожара! Заполняйте топливный

бак только на открытом воздухе и при выключенном и полностью остывшем двигателе.
Запрещается курить при заправке топливом топливного бака.

Земляк Руководство по эксплуатации

8

Внимание! Используйте чистый неэтилированный бензин марки АИ-92.

Перед запуском двигателя удалите пролитое топливо с поверхности мотокульти-

ватора.

7.3 Запуск двигателя ручным стартером

Внимание! Существует опасность отравления окисью

углерода, содержащейся в выхлопных газах. ЗАПРЕЩАЕТСЯ

запускать двигатель в закрытых помещениях.

- Переведите выключатель зажигания (рис.1 поз.14) в

положение «ON».

- Откройте топливный кран (рис.3 поз.1) - крайне пра-

вое положение.

- Переведите рычаг управления воздушной заслонкой

(рис.3 поз.2) до упора в крайне левое положение «Закрыто»

при пуске холодного двигателя и в промежуточное при пуске прогретого двигателя.

- Установите рычаг регулировки дроссельной заслонкой (рис.1 поз.2) в централь­ное положение между положением «Минимально» и «Максимально».

- Резко с интенсивным усилием потяните трос стартера (рис.3 поз.3) до упора,
повторите действие ещё раз при необходимости. Если двигатель не запускается, сле­дует изменить положение рычага воздушной заслонки (рис.3 поз.2), открывая её тем
больше, чем выше температура двигателя и окружающего воздуха.

Внимание! Не прикладывайте излишней силы к рывку ручным стартером, особенно

когда трос вытянут на всю длину. Существует вероятность механического поврежде-

ния стартерной группы, которое не будет рассматриваться как гарантийный случай.

Ключевым фактором в ручном запуске является не сила, вытягивающая трос на полную

длину, а резкость рывка, которая вытягивает трос, не более чем 2/3 его длины.

- После прогрева двигателя в течение 10-40 секунд, в зависимости от начальной
температуры, переведите рычаг воздушной заслонки (рис.3 поз.2) в крайне правое
положение «Открыто», и рычаг регулировки дроссельной заслонкой (рис.1 поз.2) в до
упора назад в положение «Минимально», если при этом двигатель работает неустой­чиво вернуть рычаг воздушной заслонки в прежнее положение и обеспечить завер­шение прогрева двигателя.

Внимание! Двигатель должен пройти обкатку в течение первых 20-ти часов работы.

В период обкатки не рекомендуется нагружать мотокультиватор свыше 70% его номи-

нальной производительности. После первых двадцати и далее каждые пятьдесят часов

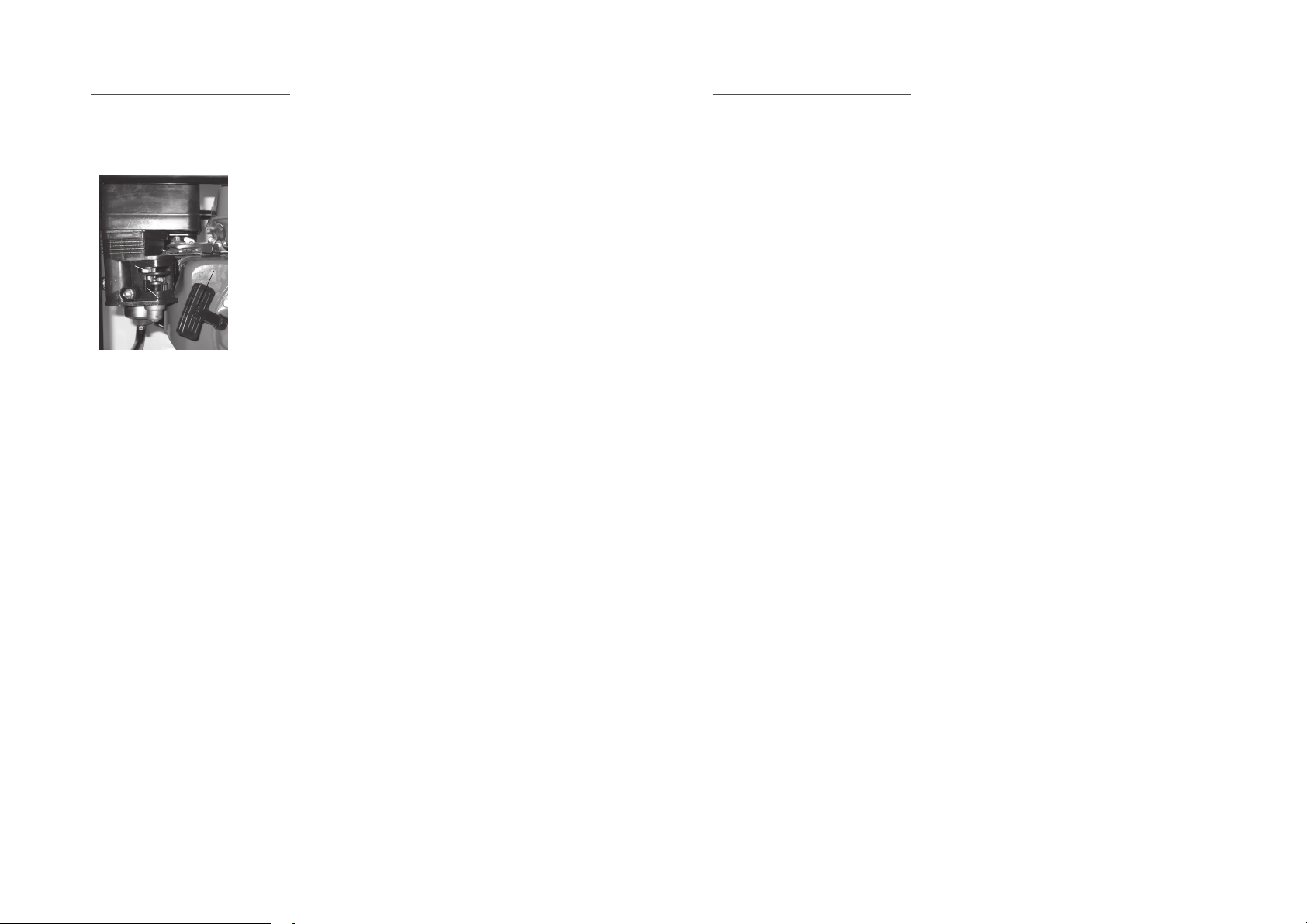

рис. 3

1

2

3

13

Земляк Руководство по эксплуатации

- запустите мотокультиватор пока двигатель не выработает оставшееся топливо;

-пока двигатель мотокультиватора ещё тёплый, полностью слейте из него масло и

залейте новое, согласно рекомендации производителя;

-дайте двигателю остыть, снимите свечу зажигания и залейте в цилиндр 30 мл высо-

кокачественного моторного масла, медленно потяните шнур стартера, чтобы распреде­лить масло, установите на место свечу зажигания;

- для предупреждения образования ржавчины покройте все металлические части

мотокультиватора тонким слоем масла или средством защиты от коррозии;

- поместите мотокультиватор в чистое, сухое, проветриваемое помещение.

Внимание! Перед использованием мотокультиватора после длительного хранения

снимите свечу зажигания и слейте все масло из цилиндра.

9.4 Соблюдение потребителем требований настоящего руководства по эксплуата-

ции продлит срок службы мотокультиватора.

10. Гарантии изготовителя (поставщика)

10.1 Гарантийный срок эксплуатации мотокультиватора - 12 календарных месяцев

со дня продажи.

10.2 В случае выхода мотокультиватора из строя в течение гарантийного срока экс-

плуатации по вине изготовителя, владелец имеет право на бесплатный гарантийный
ремонт, при соблюдении следующих условий:

- отсутствие механических повреждений;

- отсутствие признаков нарушения требований руководства по эксплуатации;

- наличие в руководстве по эксплуатации отметки о продаже и наличие подписи

покупателя;

- соответствие серийного номера мотокультиватора серийному номеру в гаран-

тийном талоне;

- отсутствие следов неквалифицированного ремонта.
Удовлетворение претензий потребителя с недостатками по вине изготовителя про-

изводится в соответствии с законом РФ «О защите прав потребителей».

Адреса гарантийных мастерских:

1) 127282, г. Москва, ул. Полярная, д. 31а т. [phone]

2) 141074, г. Королёв, М.О., ул. Пионерская, д.1б т. [phone]

3) 140091, г. Дзержинский, М.О., ул. Энергетиков, д. 22, кор. 2 т. [phone]

10.3 Безвозмездный ремонт или замена мотокультиватора в течение гарантийного

срока эксплуатации производится при условии соблюдения потребителем правил

Земляк Руководство по эксплуатации

12

масла или силикона, чтобы избежать коррозии.

Установите на место провод свечи зажигания.

Внимание! Никогда не используйте мойку высокого давления для чистки мотокуль-

тиватора. Вода может проникнуть в области крепления, трансмиссию, может стать

причиной поломки оси, шкива или двигателя. Использование моек высокого давления для

очистки мотокультиватора может привести к сокращению срока его службы и умень-

шить вероятность ремонта.

8.6 График проведения необходимого планового ТО

Вид ТО

После каждого

использования

Через 25 часов

Через 50 часов

Через 100 часов

В конце сезона

При необходи-

мости

Проверка свечи зажигания

√

Замена свечи зажигания

√ √

Смазка подвижных и вращающихся частей

√

Проверка воздушного фильтра

√

Замена воздушного фильтра

√

Замена масла

√

Очистка фрез

√

Очистка рёбер охлаждения двигателя и глушителя

√

Проверка работы привода фрез

√

Внимание! Полная диагностика, регулировки и профилактические работы должны

проводиться только специализированным сервисным центром.

9. Срок службы, хранение

9.1 Срок службы мотокультиватора - 3 года.

9.2 Мотокультиватор должен храниться до начала эксплуатации законсервирован­ным в упаковке изготовителя в складских помещениях.

9.3 Если Вы не собираетесь использовать мотокультиватор в течение длительного
периода времени, необходимо подготовить его к хранению:

- очистите мотокультиватор от остатков грязи;

- полностью слейте топливо из топливного бака в специальную канистру, на открытом воз­духе;

9

Земляк Руководство по эксплуатации

наработки, заменяйте смазочное масло, согласно инструкции.

Внимание! Работать мотокультиватором следует только при полностью откры-

той воздушной заслонке.

Внимание! Перед началом работы прогрейте двигатель мотокультиватора.

7.4 Остановка двигателя

- Отпустите рычаг привода фрез для их остановки. (рис.1 поз.1).

- Установите рычаг регулировки дроссельной заслонкой (рис.1 поз.2) до упора

назад в крайне положение «Минимально».

- Переведите выключатель зажигания (рис.1 поз.14) в положение «OFF».

- Закройте топливный кран (рис.3 поз.1) - крайне левое положение.

Внимание! Не закрывайте воздушную заслонку при остановке двигателя, т.к. по этой

причине может произойти его поломка.

7.5 Работа

Держите рукоятки управления надёжно, двумя руками. Для начала вращения фрез и

движения мотокультиватора вперёд/назад выжмите рычаг привода фрез (рис.1 поз.1).

7.6 Рекомендации по использованию

Избегайте случайного старта. Убедитесь, что дроссельная заслонка закрыта перед

транспортировкой, выполнением обслуживания или ремонтом мотокультиватора.

Не работайте мотокультиватором над подземными электрическими кабелями, теле-

фонными линиями, водопроводом, газопроводом, трубами или шлангами. Если Вы
сомневаетесь, то свяжитесь с поставщиком коммунальных услуг или телефонной ком­панией, чтобы определить точное местоположение подземных коммуникаций.

Всегда управляйте мотокультиватором сзади. Никогда не стойте спереди, когда дви-

гатель работает.

Во время работы всегда держите мотокультиватор двумя руками. Удерживайте руко-

ятки крепко. Будьте готовы к тому, что мотокультиватор может неожиданно подпрыг­нуть или сделать рывок вперёд, если зацепится за что-либо, например, за камень,
корень или пенёк. Если это случится, то: отпустите рукоятки и не пытайтесь удержать
машину в этот момент.

Не перегружайте мотокультиватор. Не пашите слишком глубоко и быстро в одном и

том же месте.

Останавливайте двигатель, когда работа приостановлена и во время того как Вы

перемещаетесь с одного места работы на другое.

Ограничьте количество рабочих часов и периодически делайте перерывы, чтобы

ослабить последствия от вибрации и дать отдых рукам.

Земляк Руководство по эксплуатации

10

8. Техническое обслуживание (ТО)

Внимание! Настоятельно рекомендуется после окончания сезона проводить техни-

ческое обслуживание мотокультиватора в сервисном центре.

Внимание! Все работы по техническому обслуживанию проводите при выключенном

двигателе и отсоединённом колпачке высоковольтного провода от свечи зажигания.

8.1 Каждый раз перед использованием

- проверьте уровень масла и топлива. При необходимости долейте до требуемого
уровня;

- проверьте затяжку всех крепёжных элементов (болтов, винтов, гаек);

- проверьте работу защитных устройств.

8.2 Проверка и замена свечи зажигания

Периодичность проведения проверки: не реже, чем через каждые 25 часов работы.
Периодичность проведения плановой замены свечи: не реже, чем через каждые

100 часов работы или в конце сезона.

- Снять в/в провод и выкрутить свечу из двигателя, используя свечной ключ.

- Допускается наличие тонкого светло - коричневого налёта на поверхностях элек­тродов и керамического изолятора. Допускается небольшое количество тёмного мас­ляного нагара на торце свечи, обращённом в камеру сгорания при работе. Система­тическое появление на электродах и изоляторе большого количества тёмных отложе­ний свидетельствует о серьёзных нарушениях в работе двигателя или несоответству­ющем качестве применяемых бензина и масла, при обнаружении подобного прекра­тите эксплуатацию и обратитесь в сервисный центр за консультацией и диагности­кой. В случае, если установлено, что причиной отложений является неудовлетвори­тельное качество расходных материалов или обнаружены признаки незначительной
эрозии электродов, допускается дальнейшая эксплуатация свечи после механической
и химической очистки электродов и изолятора.

- Рекомендуется проверить величину межэлектродного зазора, которая должна
быть около 0.7...0.8 мм. При существенном отклонении измеренной величины зазора
от указанных требованиями необходимо отрегулировать/восстановить или заменить
свечу.

- Свеча заменяется новой того же типа или полным аналогом во всех случаях обна­ружения трещин, раковин, сколов и других дефектов на её поверхности.

- Периодическая замена свечи зажигания производится каждые 100 часов, новой
того же типа или полным аналогом независимо от её состояния.

- Установите свечу в двигатель, закрутив её до упора от руки, затем затяните клю-

11

Земляк Руководство по эксплуатации

чом на 180 0 для новой, и на 90 0 для использованной ранее. Установите в/в провод на
центральный электрод свечи.

- При каждом обслуживании рекомендуется очищать от загрязнений поверхность

высоковольтного провода.

8.3 Обслуживание воздушного фильтра

Периодичность проведения: не реже, чем через каждые 25 часов работы.

- Открутите фиксирующий винт крышки воздушного фильтра (рис.1 поз.13).

- Снимите крышку воздушного фильтра, аккуратно потянув её на себя. Извлеките

фильтрующий элемент. Промойте фильтрующий элемент в растворе воды с моющим
средством. Тщательно прополощите его, отожмите лишнюю воду и дайте ему высо­хнуть. Пропитайте фильтрующий элемент небольшим количеством чистого моторного
масла.

- Хорошо отожмите фильтрующий элемент для того, чтобы удалить излишки масла и

равномерно распределить масло по нему. Установите фильтрующий элемент на место.
Установите крышку воздушного фильтра на место.

Внимание! Не запускайте двигатель с демонтированным фильтрующим элементом

воздушного фильтра.

8.4 Замена масла

Периодичность проведения: после первых двадцати и далее каждые пятьдесят

часов наработки.

- На прогретом до рабочей температуры двигателе выкрутите пробку для слива

масла в нижней части картера, под сливным отверстием разместите вспомогатель­ную ёмкость. После прекращения истечения масла установите пробку на штатное
место и затяните. Залейте масло в горловину, удалив пробку - щуп (рис.1 поз.17) Про­верьте уровень масла.

Внимание! Не производите самостоятельную промывку системы смазки. В случае

возникновений подозрений на повышенный уровень загрязнений обратитесь в соответ-

ствующий специализированный сервисный центр.

8.5 Очистка мотокультиватора

Внимание! Мойте мотокультиватор после каждого использования. Грязь намного лучше

отмывается от корпуса и фрез сразу после работы, чем после того, как засохнет.

Выключите двигатель, дайте ему остыть,отсоедините провод от свечи зажигания.
Удалите всю растительность, верёвки, провода и другие материалы, которые могли

намотаться на ось с фрезами.

После мойки насухо протрите мотокультиватор ветошью и нанесите тонкий слой
