Паспорт
Руководство по установке
Тепловентилятор серии «ВС»
ВС 10/2015
Водяные тепловентиляторы серии ВС
3
Общие указания
4
Описание устройства
5
Технические характеристики
7
Габариты
7
Таблицы тепловой мощности
10
Таблицы мощности охлаждения
12
Длина струи воздуха
12
Рекомендации по монтажу
14
Автоматика
17
Пуско-наладочные работы и эксплуатация
19
Техническое обслуживание
Содержание:
2
Водяные тепловентиляторы серии ВС
► Данное руководство является неотъемлемой и существенной частью водяного тепловентилятора
Общие указания
(устройства, аппарата) серии «ВС». Подробное ознакомление клиента (пользователя) с
настоящей документацией обязательно для правильной и безопасной работы устройства.
► Устройство должно использоваться строго по указанному назначению.
Использование не по назначению является опасным для здоровья и имущества.
► Несоблюдение указанных ниже условий может нарушить безопасность устройства.
► Компания-изготовитель не несет ответственность за ущерб, возникающий в результате ошибок
при установке, эксплуатации и при несоблюдении указаний компании-изготовителя.
► При поломке или сбоях в работе устройства, следует отключить его и обратиться к
квалифицированным специалистам. Таковыми являются лица, которые имеют опыт, знания
существующих норм, а также правил безопасности и условий работы в области систем отопления.
► Запрещается самостоятельно ремонтировать или проводить техническое обслуживание
устройства.
► Ремонт устройства должен осуществляться сервисным центром, уполномоченным компанией-
изготовителем, с использованием фирменных запасных частей.
► Для обеспечения эффективной и правильной работы устройства необходимо ежегодно проводить
техническое обслуживание с помощью квалифицированного персонала, следуя указаниям
компании-изготовителя.
► С целью улучшения продукции компания «S.M.A.R.T. Отопление» оставляет за собой право
изменять содержание настоящего руководства без предварительного уведомления.
3
Водяные тепловентиляторы серии ВС
«ВС-1220»:
В – водяной тепловентилятор,
С – серия двигателя,
1 – типоразмер,
2 – двухрядный теплообменник,
20 – номинальная тепловая мощность 21,4 кВт ( 20 кВт).
Описание устройства
Тепловентилятор «ГРЕЕРС ВС» является элементом децентрализованной системы отопления.
Предназначен для отопления общественных, торговых и промышленных объектов.
Принцип работы тепловентилятора основан на протекании горячей воды через теплообменник, который
отдает тепло струе нагнетаемого воздуха.
Предназначен для использования в помещениях с максимальной запыленностью воздуха 0,3 г/м³.
Также, в связи с тем, что в тепловентиляторах применяются алюминиевые, медные и стальные
элементы, запрещается использовать его во влажной и агрессивной среде, которая может привести к
возникновению коррозии.
Тепловентилятор ГРЕЕРС ВС в стандартном исполнении оснащен 3-х скоростным двигателем.
Аппарат также может работать на охлаждение воздуха.
Группа аппаратов ГРЕЕРС ВС состоит из следующих моделей:
► «ГРЕЕРС ВС–1220» – аппарат номинальной тепловой мощностью 21,4 кВт,
► «ГРЕЕРС ВС–1330» – аппарат номинальной тепловой мощностью 27,3 кВт,
► «ГРЕЕРС ВС–2125» – аппарат номинальной тепловой мощностью 26,7 кВт,
► «ГРЕЕРС ВС–2245» – аппарат номинальной тепловой мощностью 45,0 кВт,
► «ГРЕЕРС ВС–2365» – аппарат номинальной тепловой мощностью 65,5 кВт.
В комплект устройства входит:
► Монтажная консоль;
► Поддон для сбора конденсата *
* Входит в комплект аппаратов ВС-2125, ВС-2245, ВС-2365.
Маркировка водяных тепловентиляторов ГРЕЕРС:
4
Водяные тепловентиляторы серии ВС
Технические характеристики
Характеристики
ВС-1220
ВС-1330
Номинальная тепловая мощность (кВт)*
21,4
27,3
Скорость (ступень)
1 2 3 1 2
3
Макс. объем воздуха (м3/ч)
700
1200
2000
400
900
1900
Питание (В/Гц)
230/50
230/50
Макс. потребление тока (A)
0,3
0,4
0,5
0,3
0,4
0,5
Макс. расход мощности (Вт)
65
85
110
65
85
110
IP/Класс изоляции
54 /F
54 /F
Макс. уровень акустического давления
(дБ(A))**
36
42
47
36
42
47
Макс. температура горячей воды (oC)
120
120
Макс. рабочее давление (MПa)
1,6
1,6
Присоединительные патрубки (Ø)
½”
½”
Макс. рабочая температура (oC)
50
50
Вес аппарата (кг)
10,2
11,3
Вес аппарата, наполненного водой (кг)
11,4
12,7
Теплообменник (материал/рядность)
Cu – Al, двухрядный
Cu – Al, трехрядный
Материал корпуса
EPP - вспененный полипропилен
Цвет корпуса
Черный
Рабочая среда
Внутри помещений
Макс. длина струи воздуха (м) ***
14
13
*
При максимальном потоке струи воздуха, температуре теплоносителя 90/70°C, и температуре воздуха на входе
в аппарат 0°C.
**
Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м
3
, на
расстоянии 5 м от аппарата.
***
Длина струи изотермического воздуха, при граничной скорости 0,5 м/с.
Аппараты первого типоразмера:
5
Водяные тепловентиляторы серии ВС
Характеристики
ВС-2125
ВС-2245
ВС-2365
Номинальная тепловая
мощность (кВт)*
26,7
45,0
65,5
Скорость (ступень)
1 2 3 1 2 3 1 2 3
Макс. объем воздуха (м3/ч)
2250
3400
4400
1700
2800
4100
1400
2400
3900
Питание (В/Гц)
230/50
230/50
230/50
Макс. потребление тока (A)
1,10
1,15
1,30
1,10
1,15
1,30
1,10
1,15
1,30
Макс. расход мощности (Вт)
170
210
280
170
210
280
170
210
280
IP/Класс изоляции
54 /F
54 /F
54 /F
Макс. уровень акустического
давления (дБ(A))**
44
49
54
44
49
54
44
49
54
Макс. температура горячей
воды (oC)
120
120
120
Макс. рабочее давление
(MПa)
1,6
1,6
1,6
Присоединительные
патрубки (Ø)
¾”
¾”
¾”
Макс. рабочая температура
(oC)
60
60
60
Вес аппарата (кг)
14,8
16
18,3
Вес аппарата, наполненного
водой (кг)
15,8
18
21
Теплообменник
(материал/рядность)
Cu – Al,
однорядный
Cu – Al, двухрядный
Cu – Al, трехрядный
Материал корпуса
EPP - вспененный полипропилен
Цвет корпуса
Черный
Рабочая среда
Внутри помещений
Макс. длина струи воздуха
(м)***
26
24
22
*
При максимальном потоке струи воздуха, температуре теплоносителя 90/70°C, и температуре воздуха на входе в
аппарат 0°C.
**
Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м
3
, на
расстоянии 5 м от аппарата.
***
Длина струи изотермического воздуха при граничной скорости 0,5 м/с.
Аппараты второго типоразмера:
6
Водяные тепловентиляторы серии ВС
Габариты
Модель
Размеры, мм
A B C D E
ВС-1220
355
330
560
480
550
ВС-1330
355
330
560
480
550
ВС-2125
440
350
650
580
650
ВС-2245
440
350
650
580
650
ВС-2365
440
350
650
580
650
Таблицы тепловой мощности
Параметры
теплоносителя (оС)
Температура в оздуха
на входе (оС)
0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Производительност ь (кВт)
23,6 22,2 20,9 19,5 18,1 21,4 20,1 18,7 17,4 16 18,4 17,1 15,7 14,3 13 15,4 14 12,7 11,3 9,9
Расход воды (л/ч)
419 395 371 346 321 946 887 827 768 708 810 751 691 631 570 675 615 555 494 433
Гидравлическое
сопротив ление (кПа)
3,9 3,5 3,1 2,8 2,4 17,6 15,7 13,8 12 10,5 13,7 12 10,3 8,7 7,3 10,2 8,6 7,2 5,8 4,6
Температура в оздуха на
вых оде (оС)
35 38 40,5 43,5 46,5 32 34,5 37,5 40,5 43,5 27,5 30 33 36 39 23 26 28,5 31,5 34,5
Производительност ь (кВт)
17,3 16,3 15,3 14,3 13,3 15,7 14,7 13,7 12,7 11,7 13,5 12,5 11,5 10,5 9,5 11,3 10,5 9,3 8,3 7,2
Расход воды (л/ч)
308 290 272 254 236 691 648 605 561 518 592 549 505 461 418 494 450 406 363 317
Гидравлическое
сопротив ление (кПа)
2,2 2 1,8 1,6 1,4 10 8,9 7,8 6,9 5,9 7,8 6,8 5,9 5 4,2 5,9 5 4,1 3,4 2,7
Температура в оздуха на
вых оде (оС)
42,5 45 47,5 50 52,5 38,5 41 43,5 46 48,5 33 35,5 38 40,5 43 28 30,5 32,5 35 37,5
Производительност ь (кВт)
12,2 11,5 10,8 10,1 9,3 11 10,3 9,6 8,9 8,2 9,4 8,8 8,1 7,4 6,7 7,9 7,2 6,5 5,8 5,1
Расход воды (л/ч)
216 204 191 179 166 484 454 424 393 363 415 385 354 323 293 346 315 284 253 222
Гидравлическое
сопротив ление (кПа)
1,2 1,1 1 0,9 0,8 5,3 4,7 4,2 3,6 9,6 4,1 3,6 3,1 2,7 2,2 3,1 2,6 2,2 1,8 1,4
Температура в оздуха на
вых оде (оС)
51,5 53,5 55,5 57 59 46,5 48,5 50,5 52 54 40 42 44 46 47,5 33,5 35,5 37,5 39 41
Расход воздуха 1200 м3/ч, 2-ая скорость, 42 (дБ(А))*
Расход воздуха 700 м3/ч, 1-ая скорость, 36 (дБ(А))*
Вода 120/70
Вода 90/70
Вода 80/60
Вода 70/50
Расход воздуха 2000 м3/ч, 3-ая скорость, 47 (дБ(А))*
ВС-1220
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на
расстоянии 5 м от аппарата.
7
Водяные тепловентиляторы серии ВС
Параметры
теплоносителя (
о
С)
Температура в оздуха
на входе (
о
С)
0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Производительност ь (кВт)
29,4 27,6 25,8 24 22,2 27,3 25,5 23,7 22 20,2 23,3 21,6 19,8 18 16,2 19,4 17,6 15,8 14 12,2
Расход воды (л/ч)
523 491 459 427 395 1202 1125 1047 970 892 1025 947 869 791 713 848 770 691 613 533
Гидравлическое
сопротив ление (кПа)
3 2,7 2,4 2,1 1,8 14,3 12,7 11,1 9,7 8,3 11 9,6 8,2 6,9 5,7 8,1 6,8 5,6 4,5 3,5
Температура в оздуха на
вых оде (
о
С)
46 48 50 52 54 42,5 44,5 46,5 49 51 36,5 38,5 40,5 42,5 45 30,5 32,5 34,5 36,5 38,5
Производительност ь (кВт)
17,8 16,7 15,6 14,5 13,4 16,3 15,3 14,2 13,2 12,1 14,0 12,9 11,9 10,8 9,8 11,6 10,6 9,5 8,4 7,3
Расход воды (л/ч)
316 297 278 258 239 720 674 627 582 536 614 568 522 475 429 509 463 416 369 321
Гидравлическое
сопротив ление (кПа)
1,2 1,1 1 0,9 0,8 5,6 5 4,4 3,8 3,3 4,4 3,8 3,3 2,8 2,3 3,2 2,7 2,3 1,8 1,4
Температура в оздуха на
вых оде (
о
С)
58,5 60 61 62,5 63,5 53,5 55 56,5 58 59 46 47,5 49 50 51,5 38,5 39,7 41 43 43,5
Производительност ь (кВт)
9,6 9 8,4 7,8 7,2 8,7 8,2 7,6 7 6,5 7,5 7 6,4 5,8 5,2 6,2 5,7 5,1 4,5 3,9
Расход воды (л/ч)
170 160 150 139 128 385 360 336 311 287 329 304 280 255 230 273 248 223 197 171
Гидравлическое
сопротив ление (кПа)
0,4 0,4 0,3 0,3 0,3 1,8 1,6 1,4 1,2 1,1 1,4 1,3 1,1 0,9 0,8 1,1 0,9 0,8 0,6 0,5
Температура в оздуха на
вых оде (
о
С)
70,5 71,5 72 72,5 73 64,5 65 66 66,5 67 55,5 56 57 57,5 58 46 47 47,5 48 48,5
Вода 120/70
Вода 90/70
Вода 80/60
Вода 70/50
Расход воздуха 1900 м
3
/ч, 3-ая скорость, 47 (дБ(А))*
Расход воздуха 900 м
3
/ч, 2-ая скорость, 42 (дБ(А))*
Расход воздуха 400 м
3
/ч, 1-ая скорость, 36 (дБ(А))*
Параметры
теплоносителя (
о
С)
Температура в оздуха
на входе (
о
С)
0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Производительност ь (кВт)
28 26,2 24,4 22,6 20,8 26,7 25 23,2 21,4 19,7 22,7 21 19,2 17,4 15,6 18,7 16,9 15,1 13,3 11,5
Расход воды (л/ч)
497 466 434 402 370 1179 1101 1024 946 868 999 921 843 765 686 819 741 662 583 502
Гидравлическое
сопротив ление (кПа)
2,3 2,1 1,8 1,6 1,4 11,6 10,2 8,9 7,7 6,6 8,8 7,6 6,5 5,4 4,5 6,3 5,3 4,3 3,4 2,6
Температура в оздуха на
вых оде (
о
С)
19 22,5 26,5 30 34 18 22 25 29,5 33 15,5 19 23 26,5 30,5 12,5 16,5 20 24 27,5
Производительност ь (кВт)
24,5 22,9 21,4 19,8 18,2 23,3 21,8 20,2 18,7 17,2 19,8 18,3 16,7 15,2 13,6 16,3 14,8 13,2 11,6 10
Расход воды (л/ч)
435 407 380 352 324 1028 961 893 826 758 871 803 736 667 599 714 646 578 509 439
Гидравлическое
сопротив ление (кПа)
1,8 1,6 1,4 1,2 1,1 9 8 7 6 5,2 6,9 5,9 5,1 4,2 3,5 5 4,1 3,4 2,7 2,1
Температура в оздуха на
вых оде (
о
С)
21,5 25 28,5 32 35,5 20,5 24 27,5 31 34,5 17,5 21 24,5 28 31,5 14 18 21,5 25 28,5
Производительност ь (кВт)
19,5 18,3 17,1 15,8 14,5 18,5 17,3 16,1 14,9 13,7 15,8 14,6 13,3 12,1 10,9 13 11,8 10,5 9,3 8
Расход воды (л/ч)
347 325 304 281 259 817 764 711 657 604 693 640 586 532 477 568 514 460 405 349
Гидравлическое
сопротив ление (кПа)
1,2 1,1 1 0,8 0,7 6 5,3 4,6 4 3,4 4,5 3,9 3,3 2,8 2,3 3,3 2,7 2,3 1,8 1,4
Температура в оздуха на
вых оде (
о
С)
25,5 29 32,5 35,5 39 25,5 27,5 31 34,5 37,5 20,5 24 27,5 30,5 34 17 20,5 24 27 30,5
Расход воздуха 4400 м
3
/ч, 3-ая скорость, 54 (дБ(А))*
Расход воздуха 3400 м
3
/ч, 2-ая скорость, 49 (дБ(А))*
Расход воздуха 2250 м
3
/ч, 1-ая скорость, 44 (дБ(А))*
Вода 120/70
Вода 90/70
Вода 80/60
Вода 70/50
ВС-1330
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на
расстоянии 5 м от аппарата.
ВС-2125
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м
расстоянии 5 м от аппарата.
3
, на
8
Водяные тепловентиляторы серии ВС
Параметры
теплоносителя (
о
С)
Температура в оздуха
на входе (
о
С)
0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Производительност ь (кВт)
48,6 45,7 42,7 39,7 36,7 45 42,1 39,2 36,3 33,4 38,5 35,6 32,7 29,8 26,8 32 29,1 26,1 23,2 20,2
Расход воды (л/ч)
863 812 759 706 653 1986 1958 1730 1603 1475 1693 1565 1437 1308 1179 1402 1273 1144 1014 883
Гидравлическое
сопротив ление (кПа)
3,2 2,9 2,6 2,2 2 15,2 13,4 11,8 10,3 8,8 11,7 10,2 8,7 7,3 6,1 8,6 7,2 6 4,8 3,7
Температура в оздуха на
вых оде (
о
С)
35 38 40,5 43,5 46 32,5 35,5 38 41 43,5 27,5 30,5 33,5 36 39 23 26 29 31,5 34
Производительност ь (кВт)
38,7 36,4 36,1 31,7 29,3 35,7 33,4 31,1 28,9 26,5 30,6 28,3 26 23,7 21,3 25,5 23 20,8 18,5 16
Расход воды (л/ч)
688 647 606 564 521 1571 1471 1374 1273 1172 1345 1244 1142 1040 938 1114 1012 910 807 703
Гидравлическое
сопротив ление (кПа)
2,1 1,9 1,7 1,5 1,3 10 8,8 7,7 6,7 5,8 7,7 6,7 5,7 4,8 4 5,7 4,8 3,9 3,2 2,5
Температура в оздуха на
вых оде (
о
С)
41 43,5 46 48 50,5 38 40 42,5 45 47,5 32,5 35 37 40 42 27 29,5 32 34,5 36,5
Производительност ь (кВт)
28,2 26,5 24,8 23,1 21,3 25,9 24,2 22,5 21 19,3 22,2 20,5 18,8 17,2 15,5 18,5 16,8 15,1 13,4 11,7
Расход воды (л/ч)
501 471 441 410 379 1141 1068 995 923 850 974 901 828 754 681 807 734 660 585 510
Гидравлическое
сопротив ление (кПа)
1,2 1,1 1 0,9 0,7 5,6 4,9 4,3 3,8 3,3 4,3 3,8 3,2 2,7 2,3 3,2 2,7 2,2 1,8 1,4
Температура в оздуха на
вых оде (
о
С)
49 51 53 55 56,5 45 47 49 51 53 38,5 40,5 42,5 44,5 46,5 32 34 36 38 40
Вода 120/70
Вода 90/70
Вода 80/60
Вода 70/50
Расход воздуха 4100 м
3
/ч, 3-ая скорость, 54 (дБ(А))*
Расход воздуха 2800 м
3
/ч, 2-ая скорость, 49 (дБ(А))*
Расход воздуха 1700 м
3
/ч, 1-ая скорость, 44 (дБ(А))*
Параметры
теплоносителя (оС)
Температура в оздуха
на входе (оС)
0 5 10 15 20 0 5 10 15 20 0 5 10 15 20 0 5 10 15 20
Производительност ь (кВт)
73,4 69,3 65 60,8 56,4 65,5 61,4 57,4 53,3 49,2 56,5 52,3 48,2 44,1 39,9 47,3 43,2 39 34,8 30,5
Расход воды (л/ч)
1306 1232 1156 1080 1003 2892 2712 2531 2351 2170 2481 2300 2128 1936 1754 2071 1889 1705 1521 1335
Гидравлическое
сопротив ление (кПа)
4,8 4,3 3,9 3,4 3 21,3 18,9 16,7 14,6 12,6 16,6 14,4 12,4 10,6 8,8 12,3 10,4 8,7 7,1 5,6
Температура в оздуха на
вых оде (оС)
55,5 57,5 59 60,5 62,5 50 51,5 53 55 56,5 43 44,5 46,5 48 50 36 37,5 40 41 42,5
Производительност ь (кВт)
53,3 50,3 47,3 44,2 41,1 46,9 44 41,1 38,2 35,4 40,5 37,5 34,5 31,7 28,8 34 31 28,1 25,1 22,1
Расход воды (л/ч)
947 894 840 786 731 2071 1943 1815 1688 1561 1780 1651 1523 1394 1265 1489 1360 1230 1099 966
Гидравлическое
сопротив ление (кПа)
2,7 2,4 2,2 1,9 1,7 11,6 10,3 9,1 8 6,9 9,1 7,9 6,8 5,8 4,9 6,8 5,8 4,8 3,9 3,1
Температура в оздуха на
вых оде (оС)
65,5 67 68 69 70 58 59 60,5 61,5 62,5 50 51 52,5 53,5 55 42 43 44,5 45,5 46,5
Производительност ь (кВт)
36,1 34,2 32,2 30,1 28 31,4 29,4 27,5 25,6 23,8 27,1 25,2 23,3 21,3 19,4 22,9 20,9 19 17 14,9
Расход воды (л/ч)
642 607 571 535 498 1384 1300 1215 1132 1048 1192 1108 1023 938 853 1001 915 829 742 654
Гидравлическое
сопротив ление (кПа)
1,4 1,2 1,1 1 0,9 5,6 5 4,4 3,9 3,4 4,4 3,9 3,4 2,9 2,4 3,4 2,8 2,4 2 1,6
Температура в оздуха на
вых оде (оС)
76,5 77 77,5 78 78,5 66,3 67 69 68,5 69,2 57,5 58 59 59,5 60 48,5 49 50 50,5 51
Расход воздуха 3900 м3/ч, 3-ая скорость, 54 (дБ(А))*
Расход воздуха 2400 м3/ч, 2-ая скорость, 49 (дБ(А))*
Расход воздуха 1400 м3/ч, 1-ая скорость, 44 (дБ(А))*
Вода 120/70
Вода 90/70
Вода 80/60
Вода 70/50
ВС-2245
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на
расстоянии 5 м от аппарата.
ВС-2365
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на
расстоянии 5 м от аппарата.
9
Водяные тепловентиляторы серии ВС
Таблицы мощности охлаждения
Параметры т еплоносителя (
о
С)
Температура в оздуха на вх оде (
о
С)
32 30 28 26 24 32 30 28 26 24 32 30 28 26 24
Производительност ь (кВт)
9,3 8,5 7,7 6,8 5,7 8,4 7,6 6,7 5,9 4,7 7,3 6,6 5,7 4,9 3,8
Расход воды (л/ч)
1596 1461 1319 1170 977 1431 1298 1156 1008 811 1258 1126 985 836 645
Гидравлическое сопротив ление (кПа)
27 23 19,2 16,5 11,2 21,9 18,4 15 11,7 8 17,2 14,1 11,1 8,3 5,3
Температура в оздуха на вых оде (
о
С)
27,5 26 24,5 23 21,5 28 26,5 25 23,5 21,5 28 26,5 25 23,5 21,5
Относит ельная влажност ь в оздуха на в ходе в аппарат (%)
40 45 50 55 55 40 45 50 55 55 40 45 50 55 55
Относит ельная влажност ь в оздуха на в ыходе из аппарата (%)
48 53 57 62 62 48 53 57 62 63 49 53 58 62 69
Количест во с жиженного конденсата (г/с ек)
1,1 1,1 1 1 0,6 0,8 0,8 0,8 0,7 0,4 0,5 0,5 0,5 0,4 0,1
Производительност ь (кВт)
8,2 7,5 6,8 6 5 7,3 6,6 5,9 5,1 4,1 6,4 5,7 5 4,2 3,2
Расход воды (л/ч)
1398 1281 1156 1025 852 1253 1136 1012 881 704 1099 984 860 728 557
Гидравлическое сопротив ление (кПа)
21,3 18,2 15,1 12,2 8,8 17,3 14,5 11,8 9,2 6,2 13,5 11,1 8,7 6,5 4
Температура в оздуха на вых оде (
о
С)
27 25,5 24 22,5 21 27,5 26 24,5 23 21 27,5 26 24,5 23 21,5
Относит ельная влажност ь в оздуха на в ходе в аппарат (%)
40 45 50 55 55 40 45 50 55 55 40 45 50 55 55
Относит ельная влажност ь в оздуха на в ыходе из аппарата (%)
49 54 58 56 63 50 54 59 63 64 50 55 59 63 64
Количест во с жиженного конденсата (г/с ек)
1 1 0,9 0,8 0,6 0,7 0,7 0,7 0,6 0,3 0,5 0,5 0,4 0,4 0,1
Производительност ь (кВт)
6,5 6 5,4 4,8 3,9 5,8 5,3 4,7 4,1 3,2 5,1 4,6 4 3,4 2,5
Расход воды (л/ч)
1120 1026 925 819 625 1002 908 808 701 552 877 784 683 575 426
Гидравлическое сопротив ление (кПа)
14,3 12,3 10,2 8,2 5,8 11,6 9,7 7,9 6,2 4 9 7,4 5,8 4,3 2,5
Температура в оздуха на вых оде (
о
С)
26 25 23,5 22 20,5 26 25 23,5 22,5 20,5 26,5 25,5 24 22,5 21
Относит ельная влажност ь в оздуха на в ходе в аппарат (%)
40 45 50 55 55 40 45 50 55 55 40 45 50 55 55
Относит ельная влажност ь в оздуха на в ыходе из аппарата (%)
51 56 60 65 65 52 56 60 65 65 52 57 61 65 65
Количест во с жиженного конденсата (г/с ек)
0,8 0,8 0,7 0,7 0,4 0,6 0,6 0,6 0,5 0,3 0,4 0,4 0,3 0,3 0,1
Вода 3/8
Вода 5/10
Вода 7/12
Расход воздуха 4400 м
3
/ч, 3-ая скорость, 54 (дБ(А))*
Расход воздуха 3400 м
3
/ч, 2-ая скорость, 49 (дБ(А))*
Расход воздуха 2250 м
3
/ч, 1-ая скорость, 44 (дБ(А))*
Для охлаждения помещения можно использовать холодную воду в качестве теплоносителя.
В аппараты ГРЕЕРС ВС 2125 I 2245 I 2365 встроен поддон для отвода конденсата.
При использовании тепловентилятора для охлаждения воздуха, может произойти отделение капель
воды, конденсирующиеся на теплообменнике. В таком случае необходимо уменьшить скорость
вентилятора.
Ниже приведены таблицы мощности охлаждения.
ВС-2125
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на
расстоянии 5 м от аппарата.
10
Водяные тепловентиляторы серии ВС
Параметры т еплоносителя (
о
С)
Температура в оздуха на вх оде (
о
С)
32 30 28 26 24 32 30 28 26 24 32 30 28 26 24
Производительност ь (кВт)
16,8 15,5 14,1 12,7 10,7 15,1 13,8 12,4 11 9 13,3 12,1 10,7 9,3 7,3
Расход воды (л/ч)
2870 2649 2414 2167 1835 2584 2366 2132 1886 1550 2284 2068 1836 1590 1254
Гидравлическое сопротив ление (кПа)
39,9 34,6 39,3 24,2 18 32,7 27,9 23,2 18,7 13,2 25,9 21,7 17,6 13,6 8,9
Температура в оздуха на вых оде (
о
С)
24 23 21,5 20,5 19 24,5 23,5 22 21 19,5 25 23,5 22,5 21,5 19,5
Относит ельная влажност ь в оздуха на в ходе в аппарат (%)
40 45 50 55 55 40 45 50 55 55 40 45 50 55 55
Относит ельная влажност ь в оздуха на в ыходе из аппарата (%)
56 60 64 68 68 56 60 64 68 59 56 60 64 68 69
Количест во с жиженного конденсата (г/с ек)
2,1 2,1 2 1,9 1,4 1,7 1,7 1,6 1,5 0,9 1,2 1,2 1,2 1 0,5
Производительност ь (кВт)
13,5 12,5 11,4 10,2 8,6 12,1 11,1 10 8,9 7,2 10,7 9,7 8,6 7,4 5,8
Расход воды (л/ч)
2311 2136 1948 1749 1475 2079 1905 1718 1519 1241 1834 1662 1476 1277 999
Гидравлическое сопротив ление (кПа)
27,1 23,6 20 16,6 12,3 22,2 19 15,8 12,7 8,9 17,5 14,7 11,9 9,2 6
Температура в оздуха на вых оде (
о
С)
23 21,5 20,5 19,5 18 23 22 21 20 18,5 23,5 22,5 21,5 20,5 19
Относит ельная влажност ь в оздуха на в ходе в аппарат (%)
40 45 50 55 55 40 45 50 55 55 40 45 50 55 55
Относит ельная влажност ь в оздуха на в ыходе из аппарата (%)
59 63 67 70 71 59 63 67 70 71 60 63 67 71 72
Количест во с жиженного конденсата (г/с ек)
1,7 1,7 1,7 1,5 1,1 1,4 1,4 1,3 1,2 0,8 1 1 1 0,8 0,4
Производительност ь (кВт)
9,7 9,2 8,4 7,6 6,3 8,9 8,2 7,4 6,5 5,3 7,9 7,1 6,3 5,5 4,2
Расход воды (л/ч)
1707 1580 1441 1294 1083 1533 1407 1268 1120 904 1349 1223 1085 935 717
Гидравлическое сопротив ление (кПа)
15,9 13,8 11,8 9,7 7,1 12,9 11,1 9,3 7,5 5,1 10,2 8,6 6,9 5,4 3,4
Температура в оздуха на вых оде (
о
С)
20,5 20 19 18 16,5 21 20,5 19,5 18,5 17,5 22 21 20 19,5 18
Относит ельная влажност ь в оздуха на в ходе в аппарат (%)
40 45 50 55 55 40 45 50 55 55 40 45 50 55 55
Относит ельная влажност ь в оздуха на в ыходе из аппарата (%)
63 67 71 74 75 64 67 71 74 75 65 58 71 75 75
Количест во с жиженного конденсата (г/с ек)
1,3 1,3 1,2 1,1 0,8 1 1 1 0,9 0,6 0,8 0,8 0,7 0,6 0,3
Расход воздуха 4100 м
3
/ч, 3-ая скорость, 54 (дБ(А))*
Расход воздуха 2800 м
3
/ч, 2-ая скорость, 49 (дБ(А))*
Расход воздуха 1700 м
3
/ч, 1-ая скорость, 44 (дБ(А))*
Вода 3/8
Вода 5/10
Вода 7/12
Параметры т еплоносителя (оС)
Температура в оздуха на вх оде (оС)
32 30 28 26 24 32 30 28 26 24 32 30 28 26 24
Производительност ь (кВт)
21,3 19,2 16,3 22,5 20,7 18,8 16,7 13,8 19,9 18,1 16,2 14,1 11,1
Расход воды (л/ч)
3647 3291 2787 3862 3556 3222 2867 2357 3409 3106 2775 2421 1912
Гидравлическое сопротив ление (кПа)
43,7 36,4 27 47,8 41,2 34,6 28,1 19,8 37,8 32 26,2 20,5 13,5
Температура в оздуха на вых оде (оС)
18 17 16 20,5 19,5 19 18 16,5 21 20,5 19,5 19 17,5
Относит ельная влажност ь в оздуха на в ходе в аппарат (%)
50 55 55 40 45 50 55 55 40 45 50 55 55
Относит ельная влажност ь в оздуха на в ыходе из аппарата (%)
73 76 76 66 69 73 76 77 67 70 73 76 77
Количест во с жиженного конденсата (г/с ек)
3,2 2,9 2,2 2,7 2,7 2,6 2,4 1,6 2 2 1,9 1,7 0,9
Производительност ь (кВт)
18,4 17,1 15,7 14,2 11,9 16,5 15,2 13,8 12,3 10 14,5 13,3 11,9 10,3 8,1
Расход воды (л/ч)
3144 2925 2683 2424 2042 2827 2608 2367 2108 1722 2491 2274 2034 1774 1388
Гидравлическое сопротив ление (кПа)
33,5 29,5 25,3 21,1 15,6 27,4 23,7 20 16,3 11,4 21,6 18,4 15,1 11,8 7,7
Температура в оздуха на вых оде (оС)
17 16,5 16 15,5 14,5 18 17,5 17 16,5 15,5 19 18,5 18 17,5 16
Относит ельная влажност ь в оздуха на в ходе в аппарат (%)
40 45 50 55 55 40 45 50 55 55 40 45 50 55 55
Относит ельная влажност ь в оздуха на в ыходе из аппарата (%)
72 75 78 80 81 72 75 78 80 81 73 75 78 81 82
Количест во с жиженного конденсата (г/с ек)
2,4 2,4 2,3 2,2 1,6 2 2 1,9 1,8 1,2 1,5 1,5 1,4 1,3 0,7
Производительност ь (кВт)
12,6 11,8 10,8 9,8 8,2 11,3 10,5 9,5 8,5 6,8 10 9,1 8,1 7,1 5,4
Расход воды (л/ч)
2161 2014 1851 1673 1398 1941 1794 1630 1451 1171 1707 1560 1395 1214 932
Гидравлическое сопротив ление (кПа)
17,2 15,2 13,1 11 8 14 12,2 10,3 8,4 5,8 11 9,4 7,8 6,1 3,8
Температура в оздуха на вых оде (оС)
14,5 14,5 14 13,5 13 16 15,5 15 15 14 17 16,5 16,5 16 15
Относит ельная влажност ь в оздуха на в ходе в аппарат (%)
40 45 50 55 55 40 45 50 55 55 40 45 50 55 55
Относит ельная влажност ь в оздуха на в ыходе из аппарата (%)
79 81 84 86 86 79 81 83 85 86 80 82 84 86 86
Количест во с жиженного конденсата (г/с ек)
1,7 1,7 1,6 1,5 1,1 1,4 1,4 1,3 1,2 0,8 1,1 1,1 1 0,9 0,5
Не рекомен-
дуетс я.
Слишком
выс окий
поток т епло-
ностиеля
Расход воздуха 1400 м3/ч, 1-ая скорость, 44 (дБ(А))*
Вода 3/8
Вода 5/10
Вода 7/12
Расход воздуха 3900 м3/ч, 3-ая скорость, 54 (дБ(А))*
Расход воздуха 2400 м3/ч, 2-ая скорость, 49 (дБ(А))*
ВС-2245
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на
расстоянии 5 м от аппарата.
ВС-2365
* Уровень акустического давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500 м3, на
расстоянии 5 м от аппарата.
11
Водяные тепловентиляторы серии ВС
Длина струи воздуха
Рекомендации по монтажу
Размер, мм
ВС 1220 | 1330
ВС 2125 | 2245 | 2365
A
max 3,0
2,5-8,0
B
2,5-5,0
2,5-10,0
C
min 0,3
min 0,3
D
min 0,5
min 0,5
L – длина струи изотермического воздуха при граничной скорости 0,5 м/с
1. Тепловентилятор можно устанавливать на вертикальных или горизонтальных перегородках.
Во время установки необходимо соблюдать рекомендуемые расстояния до ближайших
конструкций (рис.1).
2. Для установки под перекрытием крепежные держатели необходимо прикрепить в углах
тепловентилятора. Их запрещается устанавливать в других местах (рис. 2).
Рис. 1. Рекомендуемые расстояния для монтажа
12
Водяные тепловентиляторы серии ВС
Размер, мм
ВС 1220 | 1330
ВС 2125 | 2245 | 2365
A
415
515
B
415
515
Крепежные держатели
Рис. 2. Расстояния между крепежными держателями
Установка монтажной консоли:
Монтажная консоль входит в стандартную комплектацию аппаратов серии «ВС». Она поставляется
вместе с элементами, необходимыми для её крепления. Распорные дюбели не входят в состав набора.
Для определенного типа перегородок следует подобрать соответствующий тип дюбелей.
Варианты монтажа:
► На стене в вертикальном положении, под углом 45
► Под перекрытием в горизонтальном положении или под углом 45
o
или 60o
o
или 60o
► Монтажная консоль дает возможность поворота отопительного аппарата вокруг оси крепления
на 170
о
.
Рис. 3. Варианты установки монтажной консоли
Рис. 4. Монтаж консоли
① - Винт М8 поставляется в комплекте с консолью
13
Водяные тепловентиляторы серии ВС
Автоматика
Наименование
Внешний вид
Технические данные
TS
Комнатный термостат со
встроенным
трехступенчатым
регулятором скорости
вращения вентилятора
Диапазон настройки температуры: +10 … +30
o
C
Диапазон температуры работы: 0…+40oC
Степень защиты: IP30
Макс. нагрузка на клеммы: 5А
Макс. сечение провода – 1,5мм2
HMI
Командонконтроллер
вентилятора с
встроенным комнатным
термостатом и
недельным таймером
Питание – 230 В/50 Гц
Диапазон настройки температуры: +5..+40оС
Диапазон температуры работы: 0…+50oC
Степень защиты: IP20
Макс. нагрузка на клеммы: 1,4 А
Макс. сечение провода – 1,5 мм2
Датчик температуры: встроенный внутренний/ внешний
NTC (опционально)
NTC
Внешний датчик
температуры
Степень защиты: IP65
Диапазон рабочей температуры: -40 … +125°C
Мин. сечение провода: 0,5 мм2
Сопротивление при 25оС - 10 000 Ω
RX
Распределитель
управляющего сигнала
Диапазон температуры работы 0 … 40 oC
Степень защиты: IP54
Макс. сечение провода 2 мм²
Кол-во подкл. аппаратов 6
SRQ2d-3/4
SRQ2d-1/2
Двухходовой клапан 3/4”
1/2” с сервоприводом
Степень защиты: IP20
Напряжение питания: 200–240 В 50/60 Гц
Макс. температура теплоносителя: +93°C
Макс. рабочее давление: 1,6 MПa
Kvs: 3/4” - 6,5 м3/ч; 1/2” - 3,0 м3/ч
Установка: на возврате (выходе) воды из теплообменника
Время открытия/закрытия: 18 сек. / 5 сек.
Размеры (ВхШхГ): 3/4” - 112x86x66
1/2” - 108x86x66
SRQ3d-3/4
SRQ3d-1/2
Трехходовой клапан 3/4”
1/2” с сервоприводом
Степень защиты: IP20
Напряжение питания: 200–240 В 50/60 Гц
Макс. температура теплоносителя: +93°C
Макс. рабочее давление: 2 MПa
Kvs: 3/4” - 6,5 м3/ч; 1/2” - 3,4 м3/ч
Установка: на подаче (входе) теплоносителя в
теплообменник
Время открытия/закрытия: 18 сек. / 5 сек.
Размеры (ВхШхГ): 3/4” - 122x86x66
1/2” - 118x86x66
Элементы автоматики не входят в стандартную комплектацию аппаратов ГРЕЕРС.
Таблица 1. Составные элементы системы управления
14
Водяные тепловентиляторы серии ВС
L-Hi – подключение (3 скорость);
L-Med – подключение (2 скорость);
L-Low – подключение (1 скорость);
N – нейтраль;
PE – заземление.
Схема подключения присоединительной коробки вентилятора к электросети
Схемы подключения элементов системы управления
Схема подключения термостата TS, аппарата и клапана *
* Максимально можно подключить 7 аппаратов ГРЕЕРС «ВС» 1220 I 1330 или 3 аппарата 2125 I 2245 I 2365
15
Водяные тепловентиляторы серии ВС
Схема подключения контроллера HMI, аппарата и клапана *
* Максимально можно подключить 2 аппарата ГРЕЕРС «ВС» 1220 I 1330 или 1 аппарат ГРЕЕРС «ВС» 2125 I 2245 I 2365
Схема подключения контроллера HMI с распределителем RX, аппарата и клапана *
* Максимально можно подключить 6 аппаратов ГРЕЕРС «ВС»
16
Водяные тепловентиляторы серии ВС

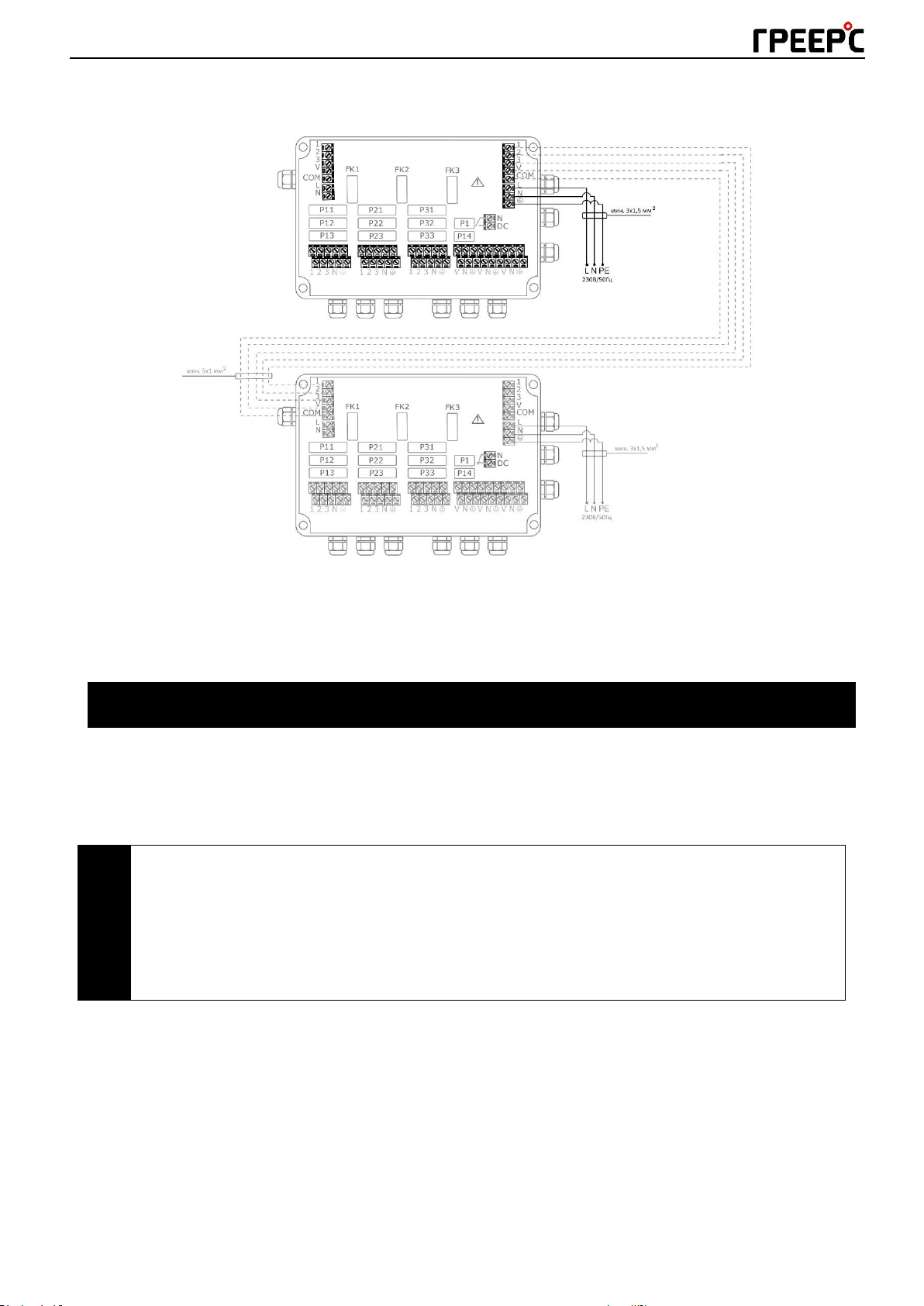

Схема подключения распределителей RX между собой *
Пуско-наладочные работы и эксплуатация
!
* Максимально можно подключить 3 распределителя.
С помощью дополнительных распределителей RX можно подключить до 18 аппаратов ГРЕЕРС «ВС».
Клеммы N и DC на 1 – открыты, на последующих – закрыты.
Указания по подключению к системе подачи теплоносителя:
► Подключение аппарата следует выполнять без напряжения на присоединительные патрубки.
Для подключения теплоносителя рекомендуется применять гибкую подводку, диаметром не
менее, чем диаметр патрубка теплообменника.
Для подключения теплоносителя к теплообменнику настоятельно рекомендуется
применять гибкую подводку. Компания «S.M.A.R.T. Отопление» не несет
ответственности за возможные неисправности в работе тепловентилятора,
связанные с неправильным подключением патрубков к системе отопления.
► Рекомендуется применение воздухоотводчиков в самой высокой точке системы, а также
сетчатые фильтры с грязевиком, на входе системы теплоносителя в теплообменнике.
► Аппарат следует устанавливать так, чтобы в случае аварии, его можно было демонтировать.
Для этого отсекающие клапаны лучше разместить рядом с аппаратом.
► Система подачи теплоносителя должна быть защищена от роста давления выше допустимого
значения (1,6 MПa).
► При сборке установки патрубки теплообменника должны быть полностью неподвижными.
17
Водяные тепловентиляторы серии ВС
!
Производитель не берет на себя ответственность за повреждение теплообменника
вследствие замерзания воды. Если предусматривается работа аппарата при
температурах ниже +5ºС, то в качестве теплоносителя необходимо использовать
раствор гликоля.
!
Запрещается использовать поврежденный тепловентилятор.
Производитель не несет ответственности за ущерб, вызванный использованием
поврежденного аппарата.

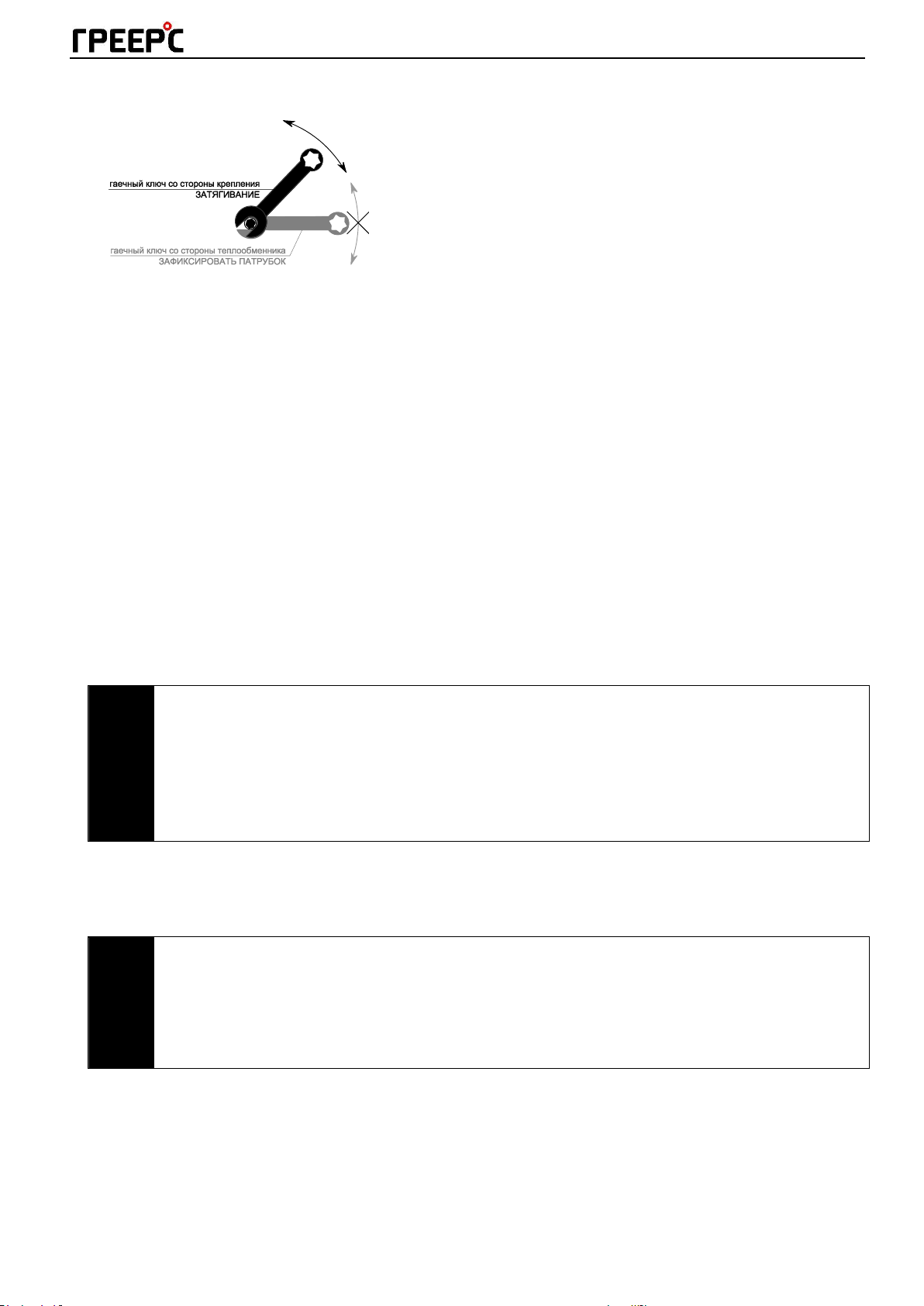

Рис. 5. Подключение к системе подачи теплоносителя
Пуско-наладочные работы
► Перед подключением источника питания следует проверить правильность соединения двигателя
вентилятора и управляющей автоматики. Эти соединения должны быть выполнены согласно их
технической документации.
► Перед подключением источника питания следует проверить, что параметры электрической сети
соответствуют параметрам, указанным на заводской наклейке на аппарате.
► Перед запуском аппарата следует проверить правильность подключения системы подачи
теплоносителя и проверить герметичность соединения.
► Электрическая сеть, питающая двигатель вентилятора, должна быть дополнительно защищена
предохранителем для предотвращения последствий короткого замыкания в сети
электроснабжения.
► Запрещается запуск аппарата без подключения провода заземления.
Эксплуатация
► Аппарат предназначен для работы внутри здания, при температурах не менее +5
температурах (ниже +5ºC) может произойти разморозка теплообменника.
o
C. При низких
► Нельзя ставить или вешать на аппарат и патрубки с водой какие-либо предметы.
► Тепловентилятор необходимо периодически проверять. В случае его неправильной работы
следует как можно быстрее выключить аппарат.
► Во время проверки или очистки аппарата необходимо отключить электропитание.
► Теплообменник необходимо очищать аккуратно, так, чтобы не повреждать алюминиевые ламели.
18
Для этого необходимо производить очистку поверхности сжатым воздухом.
► В случае если вода из теплообменника спускается на долгий период времени, теплообменник
необходимо продуть сжатым воздухом, чтобы удалить воду из теплообменника.
Водяные тепловентиляторы серии ВС
Для бесперебойной работы устройства рекомендуем выполнять минимум раз в год общую чистку:
!
Все операции по установке, пусконаладке и техническому обслуживанию должны
выполняться исключительно квалифицированным персоналом.
Техническое обслуживание
► Сливать воду из теплообменника и продувать его сжатым воздухом после каждого
отопительного сезона.
► Очищать сетчатые фильтры (грязевик) на обвязке теплообменника.
► Проверять подключение проводов к двигателю аппарата и к элементам автоматики.
► Очищать поверхность тепловентилятора сжатым воздухом.
Для осуществления сервисных и ремонтных работ обращайтесь в компанию «S.M.A.R.T.
Отопление». Телефон сервисного отдела: +7 (495) 133-59-46.
Перед тем, как позвонить в сервисную службу «S.M.A.R.T. Отопление», необходимо убедиться, что
у вас под рукой есть вся необходимая документация на устройство:
► Паспортный номер и модель устройства, которые указаны на заводской наклейке на аппарате,
гарантийном талоне и товарной накладной;
► Описание типа отопительной системы (общее).
S.M.A.R.T. Отопление
117036, г. Москва,
ул. Дмитрия Ульянова, 22
Тел: +7 (495) 133 59 46
19
Loading...
