ИСТРУКЦИЯ ПО ПРОГРАММИРОВАНИЮ
РАДИОСТАНЦИИ
2Р24
В Windows XP при помощи переходника USB-UART CP2102
1 Введение......................................................................................................3
2 Подготовка компьютера к первой настройке..........................................4
3 Запуск сеанса настройки..........................................................................15
4 Изменение пользовательских настроек через Internet Explorer...........16
4.1 Страница «Настройка каналов».......................................................17
4.2 Страница «Вариант исполнения»....................................................19
5 Завершение работы..................................................................................21
2
1 Введение
Для изменения пользовательских настроек в радиостанции
предусмотрена связь с компьютером через последовательный порт USB.
Для этого в порт USB подключить преобразователь usb-uart.
От преобразователя usb-uart к радиостанции подключить кабель
RJ-45 со следующей распиновкой:
TX ---------оранжевый--------- 2
RX ----------бел. синий----------5
GND----бел. коричневый------7
При подключении в порт USB преобразователя USB-UART драйвер
установится автоматически, либо Вам придется сделать это вручную.
После этого в диспетчере устройств появится СОМ порт
В качестве интерфейса пользователя используется любой
обозреватель Интернета (например, Internet Explorer).
Перед первым сеансом работы необходимо настроить
сетевое соединение с радиостанцией. Делается это один раз при
подготовке компьютера к работе.
3
2 Подготовка компьютера к первой настройке
Дальнейшее описание относится к русской версии операционной
системы Windows XP Service Pack2.

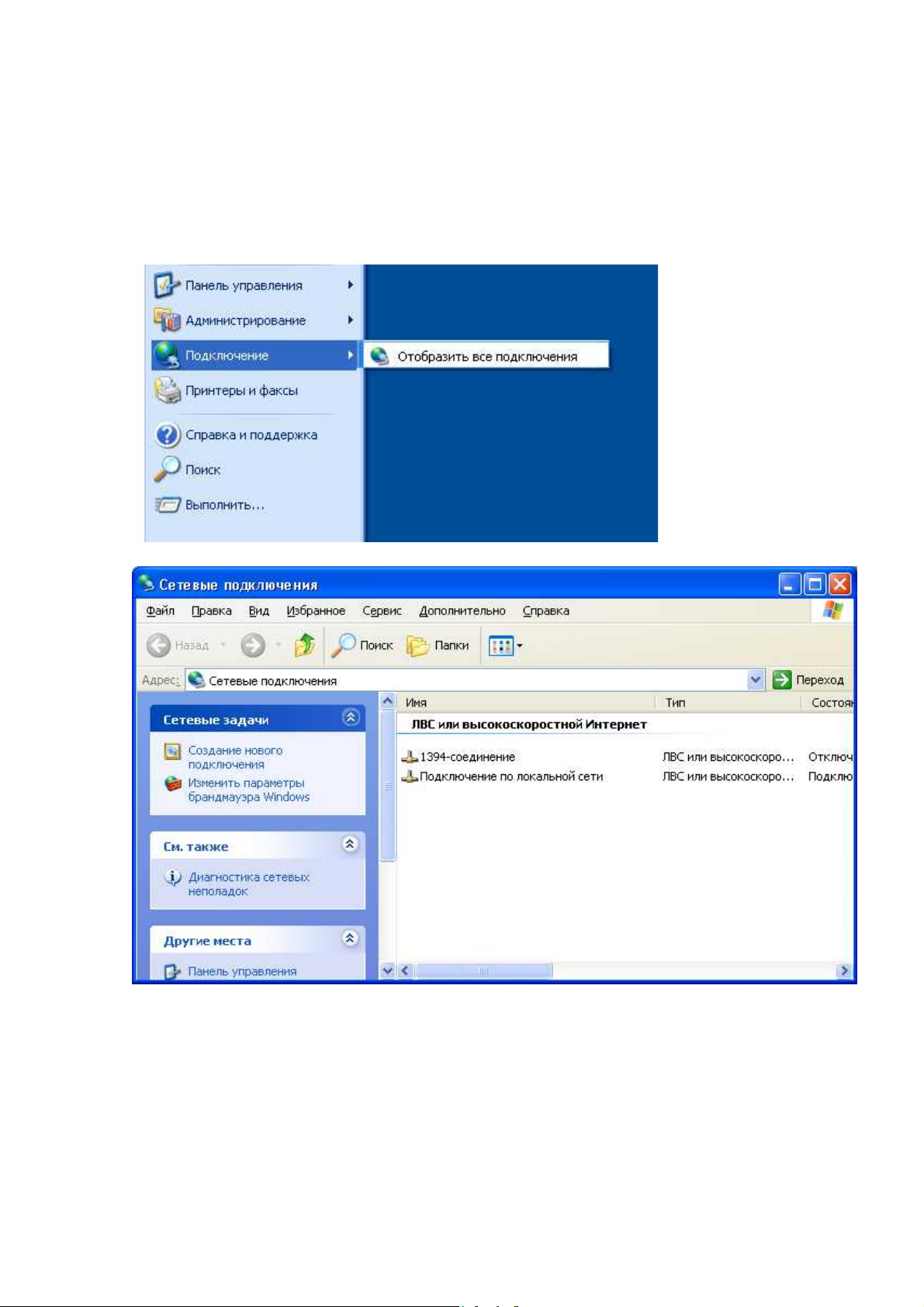

Выберите меню «ПУСК > Подключение > Отобразить все
подключения».
Выберите меню «Создание нового подключения»
4
Нажмите «Далее>»
Выберите «Подключиться напрямую к другому компьютеру»
Нажмите «Далее>»
5
Выберите «Ведущий компьютер»
Нажмите «Далее>»
Задайте название подключения, например, «RADIO 2R24».
Нажмите «Далее>»
6

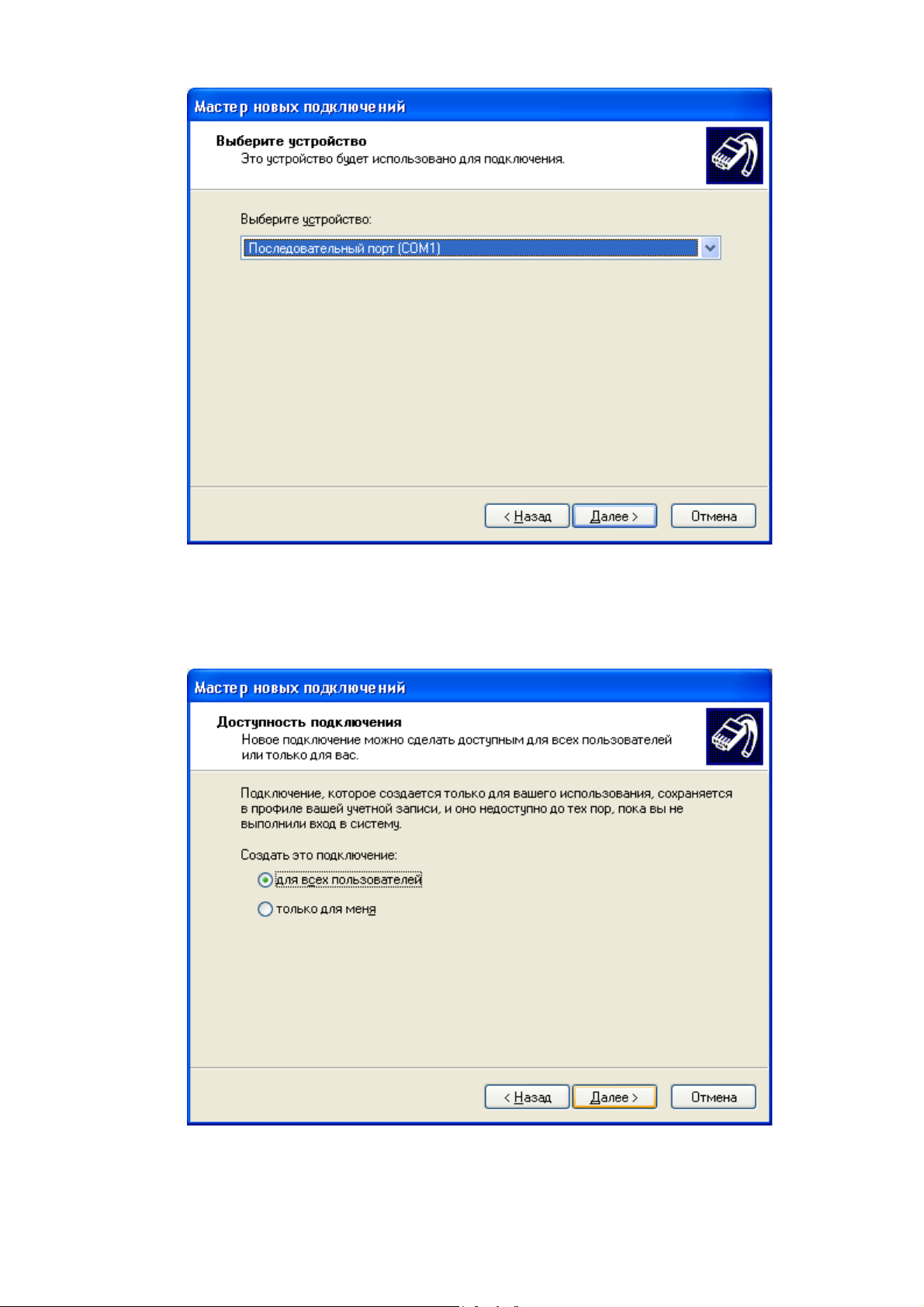

Выберите COM порт для связи, например COM1
Нажмите «Далее>»
Выберите доступность подключения на свое усмотрение
Нажмите «Далее>»
7
По желанию добавьте ярлык подключения на рабочий стол.
Нажмите «Готово».
Нажмите «Свойства»
8
Нажмите «Настроить».
Выберите установки в соответствии с рисунком. «ОК»
9
Перейдите на закладку «Параметры».
Выберите установки в соответствии с рисунком. Нажмите «OK»
10
Перейдите на закладку «Сеть».
Выберите тип подключения «SLIP».
Выберите протокол TCP/IP и нажмите «Свойства».
11
Задайте IP адрес вашего компьютера для этого соединения. Например,
192.168.100.100.
Нажмите «Дополнительно».
12
Отключите сжатие IP-заголовков. Остальные настройки должны быть в
соответствии с рисунком.
Нажмите «ОК».
13
Перейдите на закладку «Дополнительно».
Убедитесь, что настройки соответствуют рисунку.
Нажмите «ОК».
Убедитесь, что настройки соответствуют рисунку. (Отключите
БРАНДМАУЕР). Нажмите «ОК».
Настройка соединения завершена.
14
3 Запуск сеанса настройки.
Подключите радиостанцию к компьютеру, при помощи прилагаемого
кабеля.
Подайте питание на радиостанцию.
Выберите меню «ПУСК>Подключение>RADIO 2R24»
В правом нижнем углу появится транспарант об успешном соединении.
Далее в зависимости от типа настройки перейдите к пункту. 4.
По окончании работы перейдите к пункту 5.
15
4 Изменение пользовательских настроек через Internet
Explorer
Запустите обозреватель Интернета, например, Internet Explorer.
В поле адрес введите «http://2r24». Появится стартовая страница.
Выберите «Настройки каналов» или «Вариант исполнения»
16
4.1 Страница «Настройка каналов»
17
Выберите для каждого из каналов необходимые настройки.
Для записи их в память радиостанции нажмите «Записать настройки».
Если вы начали менять настройки и передумали вносить изменения, то
нажмите «Вернуть в исходное». На экране снова отобразятся текущие
настройки радиостанции.
18
4.2 Страница «Вариант исполнения»
Максимальная мощность передатчика. 10,20,25 или 35 Вт. Изменение
защищено паролем. Если пароль не установлен – мощность изменена быть не
может. Чтобы задать или изменить пароль нажмите кнопку «Задать пароль»
или «Изменить пароль» соответственно. Пароль задается дилером и не
должен быть известен потребителю
В поле «Вариант» выберите необходимый вариант исполнения
радиостанции.
• Возимая 10Вт (В10)
• Возимая 20Вт (В20)
• Стационарная 25Вт(С25)
• Стационарная 35Вт(С35)
• Нестандартный
19
Для варианта «Нестандартный» возможно отдельно выставить
максимальную мощность передачи и сетку частот. В случае расширенной
сетки частот каналы с 76 по 90 это расширенные дуплексные каналы,
обратные основным дуплексным (т.е. частоты приема и передачи
переставлены местами).
Нажмите кнопку «Записать настройки». Убедитесь, что настройки
записаны правильно.
20
5 Завершение работы.
По окончании работы с радиостанциями нажмите левой кнопкой мыши
на индикатор сетевого соединения, который находится в правом нижнем углу
экрана.
В появившемся окне нажмите «Отключить»
