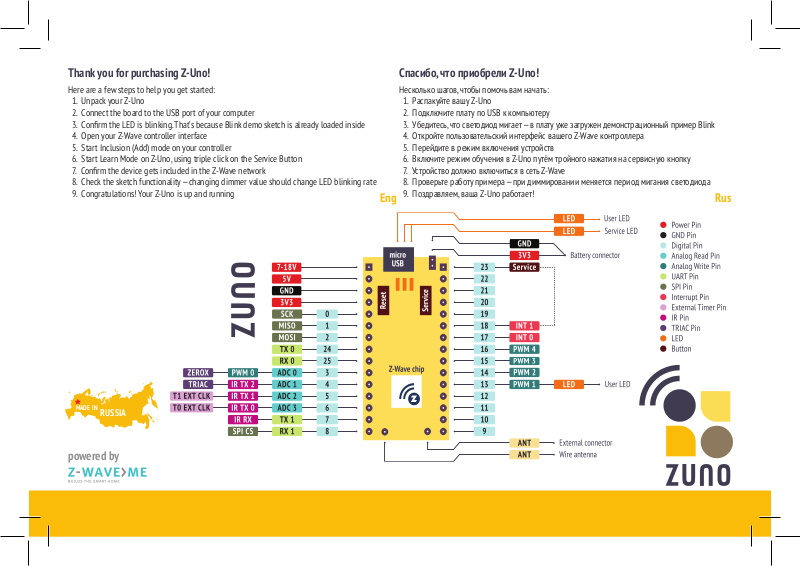

Z-Wave.Me ZUNO operation manual

Thank you for purchasing Z-Uno!

Here are a few steps to help you get started:

1. Unpack your Z-Uno

2. Connect the board to the USB port of your computer

3. Conrm the LED is blinking. That’s because Blink demo sketch is already loaded inside

4. Open your Z-Wave controller interface

5. Start Inclusion (Add) mode on your controller

6. Start Learn Mode on Z-Uno, using triple click on the Service Button

7. Conrm the device gets included in the Z-Wave network

8. Check the sketch functionality — changing dimmer value should change LED blinking rate

9. Congratulations! Your Z-Uno is up and running

made in

russia

powered by

Спасибо, что приобрели Z-Uno!

Несколько шагов, чтобы помочь вам начать:

1. Распакуйте вашу Z-Uno

2. Подключите плату по USB к компьютеру

3. Убедитесь, что светодиод мигает — в плату уже загружен демонстрационный пример Blink

4. Откройте пользовательский интерфейс вашего Z-Wave контроллера

5. Перейдите в режим включения устройств

6. Включите режим обучения в Z-Uno путём тройного нажатия на сервисную кнопку

7. Устройство должно включиться в сеть Z-Wave

8. Проверьте работу примера — при диммировании меняется период мигания светодиода

9. Поздравляем, ваша Z-Uno работает!

Eng Rus

Now to start writing your own sketches, you need to:

1. Download the latest Arduino IDE (1.6.5 and later) from http://arduino.cc/Software

2. Follow instructions on http://z-uno.z-wave.me/install to install Z-Uno package for Arduino IDE
and Z-Uno drivers for your platform

3. Update your Z-Uno board to the latest version, using «Burn Bootloader» menu item

4. Start with some examples already prepared for you under «Examples» menu item in Arduino IDE

5. Explore a whole new world of knowledge on http://z-uno.z-wave.me/getting-started/

6. Create new awesome devices, already compatible with more than 1300 existing Z-Wave products!

Detailed manual and Z-Wave technical description are available on http://z-uno.z-wave.me/

Eng

Для написания собственных примеров вам потребуется:

1. Загрузить последнюю Arduino IDE (1.6.5 или более позднюю) с сайта http://arduino.cc/Software

2. Для установки пакета Z-Uno для Arduino IDE и драйвера Z-Uno для вашего компьютера
следуйте инструкции с сайта http://z-uno.z-wave.me/install

3. Обновите вашу плату Z-Uno до последней версии, используя пункт меню «Записать загрузчик»

4. Начните с подготовленных примеров, находящихся в меню «Примеры» в Arduino IDE

5. Откройте для себя новый мир на сайте http://z-uno.z-wave.me/getting-started/

6. Создавайте собственные устройства, совместимые с более чем 1300 Z-Wave устройствами!

Подробная инструкция и техническое описание Z-Wave характеристик доступны на сайте
http://z-uno.z-wave.me/

Rus

MAKES Z-WAVE OPEN

Blink Sample Code

// initial period of the blink is 1 second

byte dimmerValue = 100; // in 10 ms

// add one Switch Multilevel channel

ZUNO_SETUP_CHANNELS(ZUNO_SWITCH_MULTILEVEL(getter, setter));

// this function runs once, when you press reset
// or power the board

void setup() {
// set digital pin 13 (built-in LED) as an output.
pinMode(LED_BUILTIN, OUTPUT);
}

// this function loops consecutively forever

void loop() {
digitalWrite(LED_BUILTIN, HIGH); // turn the LED on
delay(dimmerValue * 10); // wait for timeout
digitalWrite(LED_BUILTIN, LOW); // turn the LED off
delay(dimmerValue * 10); // wait for timeout
}

// callback function that runs
// when a new value comes from Z-Wave Network
// this is a setter referenced in channel creation

void setter(byte newValue) {
// save new value in a variable
dimmerValue = newValue;
}

// callback function that runs when asked for the
// current blink rate from Z-Wave Network
// this is a getter referenced in channel creation

byte getter(void) {
// return previously saved value
return dimmerValue;
}
