Zonet ZEW2545 User Manual [es]

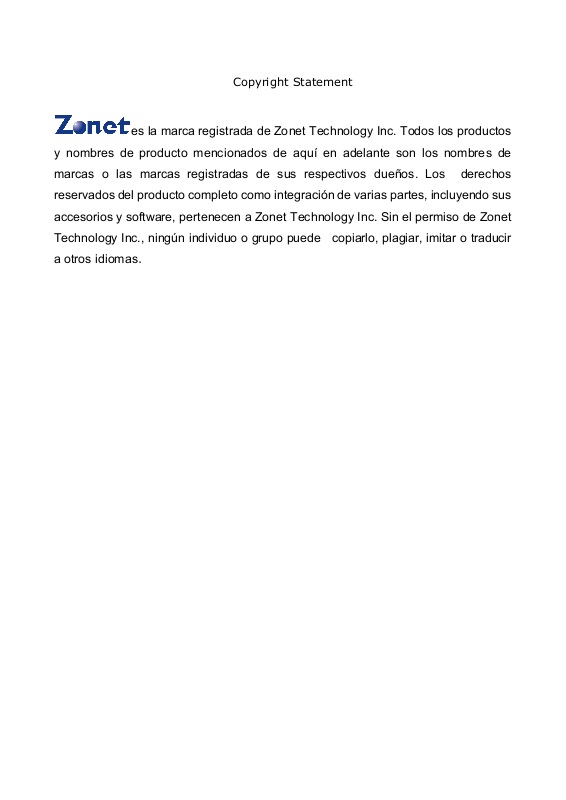

Copyright Statement
es la marca registrada de Zonet Technology Inc. Todos los productos
y nombres de producto mencionados de aquí en adelante son los nombres de
marcas o las marcas registradas de sus respectivos dueños. Los derechos
reservados del producto completo como integración de varias partes, incluyendo sus
accesorios y software, pertenecen a Zonet Technology Inc. Sin el permiso de Zonet
Technology Inc., ningún individuo o grupo puede copiarlo, plagiar, imitar o traducir
a otros idiomas.
802.11n Wireless USB Adapter
Tabla of Content
Capitulo 1.
1.1 Bienvenida…………………………………………….…………………………2
1.2 Características de Producto……………………………………………2
1.3 Contenido del Paquete……….…………………….……………………2
Introducción……………………………………………………………2
Capitulo 2. Instalación…………………………………………………………………3
Capitulo 3. Configuración………………………………………………………..……6
3.1 Modo de Estación………………………………………………………..……6
3.1. 1 Est ado d el Enla ce …………… ……… ………… ………….. ……7
3.1.2 Rastreo del Sitio ……………………………………………………7
3.1.3
Perfiles………………………………………………………………..…...8
3.1.3.1 Agregar/Editar Perfiles……..…… ………… …......……9
3.1.4 Estadísticas…………..……….…………………………………………10
3 .1. 5 Aj ustes WPS …… …… ..... ... …… …… …… .. …… …… …… 11
3.2
3.2.1
3.2.2
M od o AP … ……… .. ….... …… … … …… … ……… … …. … …… … .. 12
Ajustes Básicos ……..…………………………………………….….12
Ajustes de
Seguridad……..………………………...………..……13
3.2.3 Control de Acceso ……..…………………………....………………14
3.2.4 Acerca…......…..…..………….…………………………………………14
Capitulo 4. Como conectarse con un PSP..……………………………….15
4
.1 Configure un PSP en modo AdHoc …………………………….………15
4.2 Configure Xlink Kai…………………………………………………………17
Capitulo5. Especificaciones de Producto.......................……………….18
1
802.11n Wireless USB Adapter
Capitulo 1 Introducción
1.1 Bienvenida
Gracias por comprar el adaptador USB inalámbrico Zonet ZEW2545-802.11n. El
adaptador ZEW2545 le conecta con redes IEEE802.11n (versión 2.0) con tasas
de recepción de datos de hasta un increíble 150Mbps!. Usando la reflexión de las
señales inalámbricas, la tecnología 802.11n MIMO “múltiples entradas
múltiples salidas” incrementa el rango y reduce los “puntos muertos” en el área
inalámbrica de cobertura.
El soporte a emulación de AP de nuestro adaptador ZEW2545 puede ayudarle a
establecer redes LAN inalámbricas a bajo costo. Además, WPS (Wi-Fi Protected
Setup, por sus siglas en ingles) simplifica la configuración y administración de la
seguridad en redes Wi-Fi. Soporte a WMM para aplicaciones multimedia con
calidad de servicio en redes Wi-Fi®. Especialmente el soporte a PS3, PSP, de
Nintendo DS y Wii con conexiones Xlink Kai harán de nuestro adaptador su mejor
opción para disfrutar de juegos en línea.
1.2 Características del producto
Cumple con IEEE 802.11n, y las normas IEEE 802.11g y IEEE 802.11b
Provee un Puerto USB 2.0
Provee 150Mbps de tasa de recepción y 150Mbps de tasa de envió
Soporta 20MHz/40MHz de ancho de frecuencia
Auto-detecta y cambia las tasa de transmisión de la red
Ofrece dos modos de trabajo: Infraestructura y Ad-Hoc
Soporta el modo de emulación AP para establecer su red LAN inalámbrica
Soporta PS3, PSP, Wii y Nintendo DS con la conexión de Internet y XLink
Kai para disfrutar de los juegos en línea
Soporta métodos de encriptación de 64/128-bit WEP, WPA, WPA2 y normas
de autenticación de seguridad 802.1x
WPS (Wi-Fi Protected Setup) por sus siglas en ingles, simplifica la
configuración de seguridad y la administración de redes Wi-Fi.
Soporta WMM para aplicaciones multimedia con calidad de servicio en
redes Wi-Fi.
2
802.11n Wireless USB Adapter
1.3 Contenido del Paquete
Uno ZEW2545
Uno CD de instalación con Manual de usuario
Una Guía de instalación rápida
Póngase en contacto con su distribuidor local o en la tienda donde compro su
producto si algunos de los artículos incluidos en el paquete están dañados y / o
faltan del mismo.
Capítulo 2 Instalación
NOTA: Las pantallas ejemplo del siguiente procedimiento de instalación se basan
en Windows XP. Los procedimientos de instalación serán similares para otros
sistemas operativos Windows.
1. Inserte su ZEW2545 en una ranura USB de su computadora.
2. Seleccione Cancelar cuando la ventana con el mensaje "hardware nuevo
encontrado" se muestre.
3
802.11n Wireless USB Adapter
3. Inserte el CD de instalación en la unidad de CD-ROM. Busque la unidad de CD
y haga doble clic en setup.exe en la carpeta del controlador, para ejecutarlo.
El asistente de instalación se ejecutará y todos los archivos necesarios se
instalaran a su equipo automáticamente.
4. Haga clic en Siguiente para iniciar la instalación.
5. Haga clic en Cambiar… para seleccionar la ruta de acceso, o haga clic en
Siguiente para continuar.
4
802.11n Wireless USB Adapter
6. Durante la instalación, el siguiente diálogo puede aparecer. Haga clic en
Continuar de cualquier manera, para proseguir.
7. Haga clic en Finalizar para completar la instalación del software.
Usted verá un icono de la aplicación aparecer en la bandeja del sistema en la
parte inferior de la pantalla, después de que la instalación del software y del
hardware se ha completado satisfactoriamente.
5
