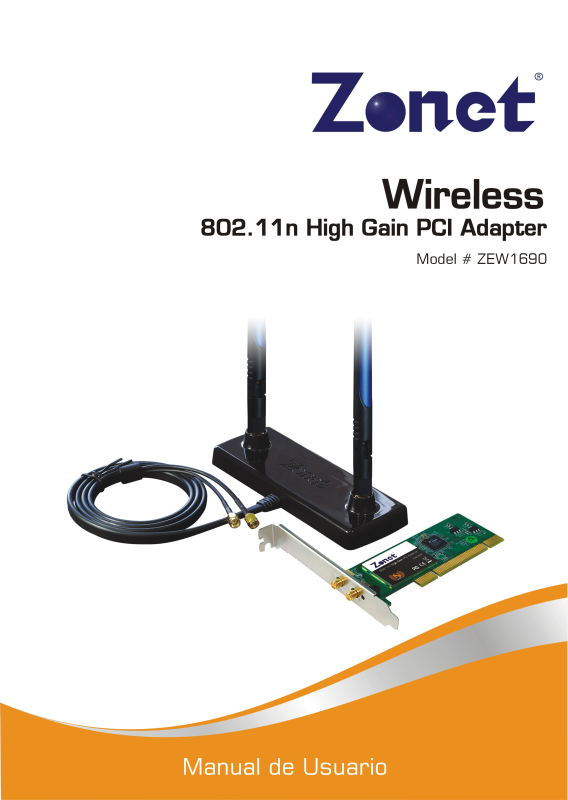

Zonet ZEW1690 User Manual [es]

Declaración de Copyright

Es la marca registrada de Zonet Technology Inc. Todos los

productos y nombres de producto mencionados de aquí en adelante son los

nombres de marcas o las marcas registradas de sus respectivos dueños. Los

incluyendo sus accesorios y software, pertenecen a Zonet Technology Inc. Sin el

permiso de Zonet Technology Inc., ningún individuo o grupo puede copiarlo,

plagiar, imitar o traducir a otros idiomas.

802.11n High Gain PCI Adapter

Tabla de Contenido

Capítulo 1. 1

.1 Bienvenida………………………………………………………………………2

1.2 Características Del Producto………………………………………………2

1.3 Contenido del Paquete………………………………………………………2

1.4 Antes de Comenzar……………………………………………………………3

1.5 Diseño de su ZEW1690………………………………………………………3

Capítulo 2. Instalación

1.2

1.3

Introducción

………………………………………………………………

…………………………………………………………………4

Instalación del Hardware

……………………………………………………4 Instalación Montaje a Pared Instalación del Software

……………………………………………………8

………………………………………………6

Capítulo 3. Configuración

……………………………………………………………10

3.1 Modo de Estación……………………………………………………………10

3.1.1

Perfil

………………………………………………………………………11

3.1.1.1 Agregar/Editar Perfil…………………………………………11

3.1.2 Red…………………………………………………………………………13

3.1.3 Estado del Enlace………………………………………………………

3.1.4 Avanzado…………………………………………………………………14

3.1.5 Estadísticas………………………………………………………………14

3.1.6 WMM………………………………………………………………………15

3.1.7 WPS………………………………………………………………………16

3.1.8 SSO…………………………………………………………………………17

3.1.9 CCX…………………………………………………………………………17

3.2

3.2.1

Modo AP

Configuración

…………………………………………………………………………

……………………………………………………………

3.2.2 Control de Acceso………………………………………………………20

3.2.3 Tabla MAC………………………………………………………………21

3.2.4 Cambio a modo de Estación de trabajo…………………………21

3.3

Zero Configuración

…………………………………………………………22

Capítulo 4. Como conectar con un PSP…………………………………………25 4

.1 Configure el PSP con modo Ad-Hoc……………………………………25

4.2 Configure XLink Kai…………………………………………………………27

Capítulo 5. Especificaciones del Producto……………………………………28

Capítulo 6. Resolución de Problemas……………………………………………29

18 19

802.11n High Gain PCI Adapter

Hoc

Capítulo 1 Introducción

1.1 Bienvenida

El adaptador PCI ZEW1690 inalámbrico 802.11n entrega una increíble velocidad a su PC de escritorio sin necesidad de conectar cables. Cumple con el estándar IEEE 802.11n, haciéndolo compatible con las redes 802.11b/g asegurando su operación con estas redes. Soporta encriptación WEP avanzada de 64/128-bit, así como encriptación WPA/WPA2 para proporcionar acceso seguro a sus datos. Una vez que usted está conectado, puede mantenerse en contacto con su correo electrónico, navegar por Internet y enviar y/o recibir archivos más grandes a través de la red en mayores distancias que nunca antes.

1.2 Características del Producto

 Cumple con los estándares IEEE 802.11n, IEEE 802.11g, e IEEE 802.11b  Interface PCI de 32-bit  Proporciona 300Mbps de recepción de datos y 300 Mbps de transmisión de

datos

 Soporta anchos de frecuencia de 20MHz/40MHz  Auto-detecta y ajusta la velocidad de trasmisión de la red  Proporciona dos modos de operación: Infraestructura y Ad-  Soporta AP emulado permitiendo establecer una LAN inalámbrica  Soporta conexión a internet de PS3, PSP, Wii y Nintendo DS y Xlink Kai para

disfrutar del juego en línea

 Soporta los siguientes métodos de encriptación: WEP de 64/128-bit, WPA,

WPA2, y 802.1x como estándar de autentificación

 WPS (Wi-Fi Protected Septup) simplifica la configuración de la seguridad y

la administración de las redes Wi-Fi

 Soporta WMM para aplicaciones multimedia con Calidad de Servicio en

redes Wi-Fi

 Soporta Windows 2000 / XP / Vista / 7  Antena Omni-Direccional, se suministra con doble 7dBi

1.3 Contenido del Paquete

 Un ZEW1690  Dos antennas  Una Antena Base  Un disco CD de instalación  Una Guía de Instalación Rápida  Un kit de Montaje en Pared

Contacta a tu distribuidor autorizado o tiendo en donde adquiriste el producto para reclamar cualquier faltante o parte dañada del paquete.

802.11n High Gain PCI Adapter

1.4 Antes de comenzar

Debes de tener a la mano lo siguiente:

 Una PC de escritorio con una ranura PCI de 32-bit disponible  Procesador de 300MHz y RAM de 32MB de memoria como mínimo  Windows 2000, XP, Vista, 7  Una unidad de CD-ROM  Controlador PCI instalado y operando adecuadamente  Un punto de acceso 802.11n o 802.11b/g (para el modo de la

infraestructura) u otro adaptador inalámbrico 802.11n o 802.11b/g (para el modo ad hoc).

1.5 Diseño de su ZEW1690

Los indicadores LED de estado de su ZEW1690 se interpretan como sigue.

 Lnk/Act Encendido (Verde): Indican una conexión valida  Lnk/Act Parpadeando: Indica que el adaptador está transmitiendo o

recibiendo datos.

Capítulo 2 Instalación

2.1 Instalación Del Hardware

1. Apague la PC

802.11n High Gain PCI Adapter

2. Abra el gabinete de su PC y localice

una ranura PCI disponible en la placa madre.

3. Inserte la ZEW1690 dentro de la

ranura de PCI. Cerciórese de que todos sus contactos estén tocando los contactos de la ranura. Usted puede tener que aplicar un poco de presión para que la ZEW1690 asiente al fondo. Después de que esté firmemente en el lugar, asegúrela al chasis de su PC con un tornillo de montaje. Entonces cierre su PC.

4. Atornille 2 antenas aplicadas a la base

de la antena.

5. Adjuntar el antenas a los ZEW1690,

conectando 2 conectores de antena, al final del cable.

802.11n High Gain PCI Adapter

6. Encienda la PC.

7. Seleccione Cancelar (Cancel) cuando

la ventana de se “ha encontrado hardware nuevo” aparezca (Found New Hardware).

802.11n High Gain PCI Adapter

Aprox. 5mm

2.2 Instalación Montaje a Pared

El ZEW1690 viene con una base de la antena que se puede montar en la pared.

Al instalar el antenas en una pared, el kit de montaje debe ser instalado por primera vez en la pared.

1. Antes de comenzar, determine la

ubicación óptima para el antena base.

2. Marque 2 agujeros de 10 cm de

separación entre sí por el lápiz y taladrar los agujeros en la pared.

Nota: Asegúrese de que está utilizando: 3 mm (1,8 pulgadas) de Tamaño de la broca y el tipo de la pared.

3. El Martillo incluye anclajes en la pared

hasta que se asiente al ras.

4. Conduce el tornillos incluidos en los

anclajes de hasta abandonar aprox. 5mm tornillo expuesto.

5. Monta el antena base en la pared.

6. Para obtener los mejores resultados,

ajustar las antenas a una posición óptima.

802.11n High Gain PCI Adapter

2.3 Instalación del Software

NOTA: Las pantallas de información del siguiente proceso de instalación están basadas

en Windows XP. Los procedimientos de instalación serán similares para los demás sistemas de operación Windows

Inserte el disco CD de Instalación CD en el lector CD-ROM. N

avegue el CD y de doble Click sobre setup.exe en la carpeta de controladores (Driver) para ejecutar la instalación. El asistente se ejecutara e instalará todos los archivos necesarios a su computadora automáticamente

2. De C

lick en

(Next) para

aceptar el Acuerdo. O de Click en

Cancelar

(Cancel) para salir.

3. S

eleccione instalar el

utilería Ralink

Ralink WLAN Utility) o I

el controlador

only) y de Click en (Next).

controlador y

(Install driver and

nstalar solo

(Install driver
