Zodiac Pool Systems Team Pro Waterproof User Manual

MANUAL

Svenska

Norsk

English

Version 3: 21.03.15

SVENSKA

2

¢INNEHÅLL

SNABBGUIDE ................................................................................................ 4

INTRODUKTION ............................................................................................ 7

EGENSKAPER ............................................................................................... 7

SÄKERHETSANVISNINGAR .............................................................. 7

TILLBEHÖR......................................................................................... 7

BESKRIVNING AV RADION ................................................................ 8

BESKRIVNING AV DISPLAYEN.. ........................................................ 9

BESKRIVNING AV KNAPPARNA.. ...................................................... 10

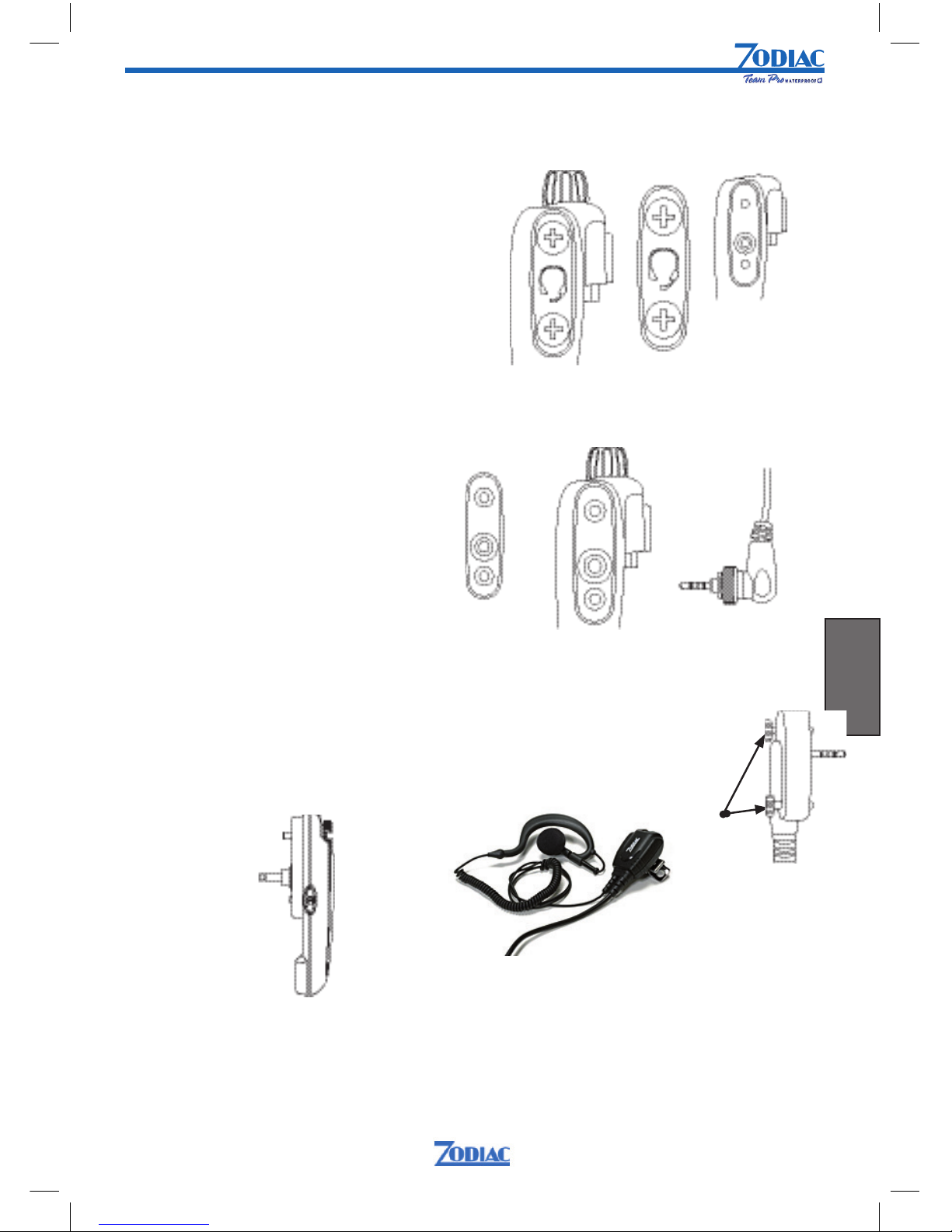

BESKRIVNING AV TILLBEHÖRSUTTAGET .......................................11

INNAN DU ANVÄNDER RADION ....................................................... 12

Information om batterityp ................................................................. 12

Laddning av batteriet ....................................................................... 12

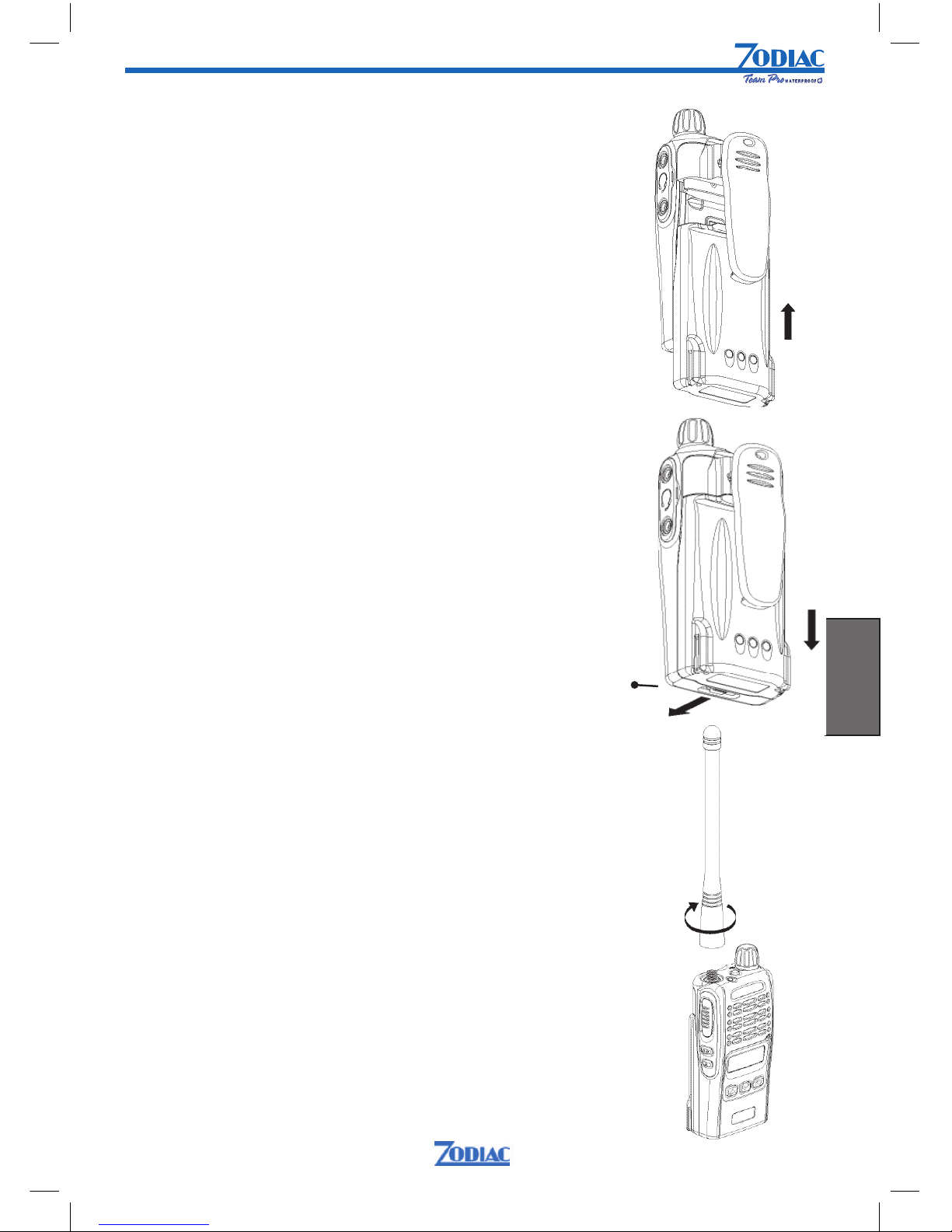

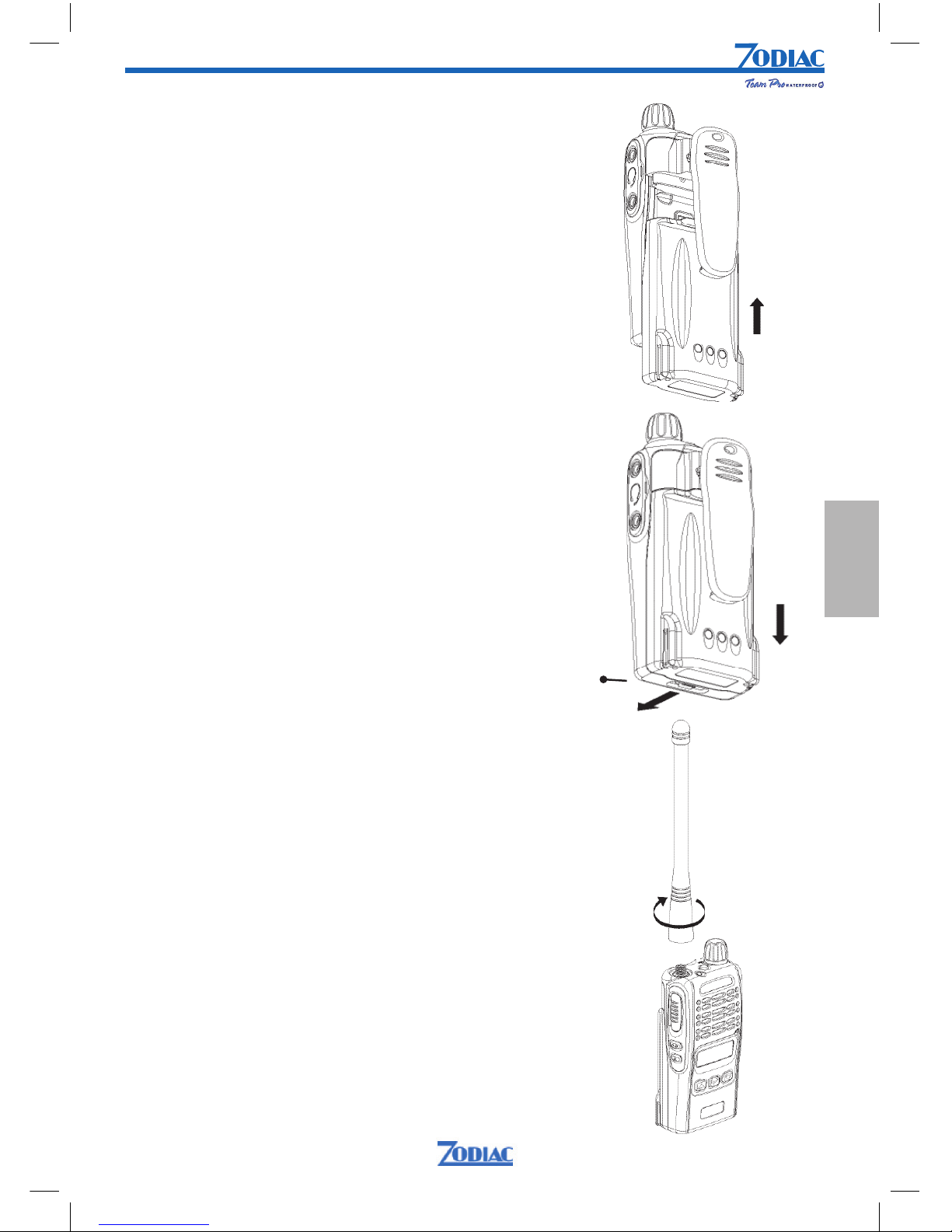

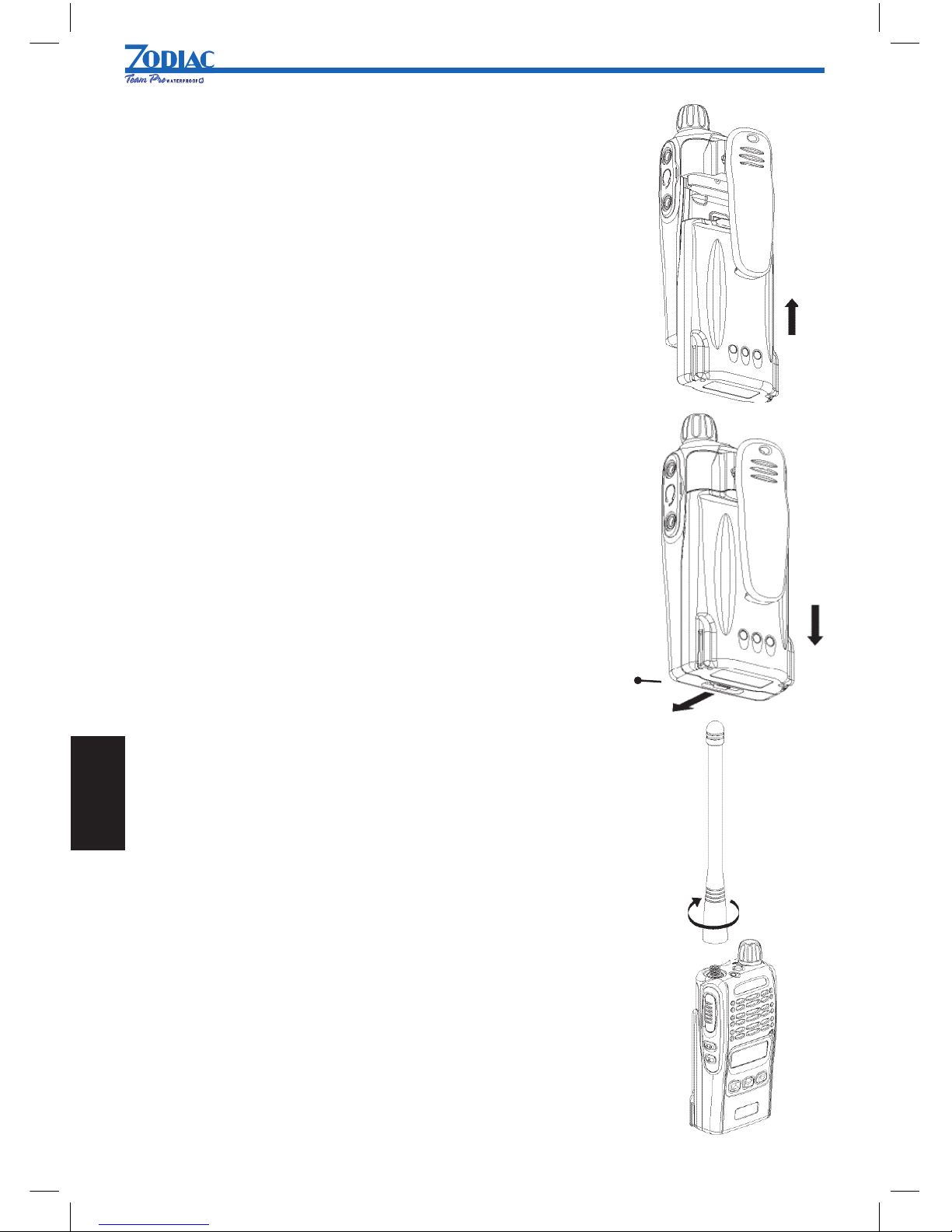

Montera batteriet ............................................................................. 13

Demontera batteriet ......................................................................... 13

Montering av antennen .................................................................... 13

KOMMA IGÅNG ................................................................................... 14

Starta / stänga av radion ................................................................. 14

Volymkontroll......... .......................................................................... 14

Val av kanal........... .......................................................................... 14

Sändning................ ......................................................................... 14

Mottagning ....................................................................................... 14

SVENSKA

3

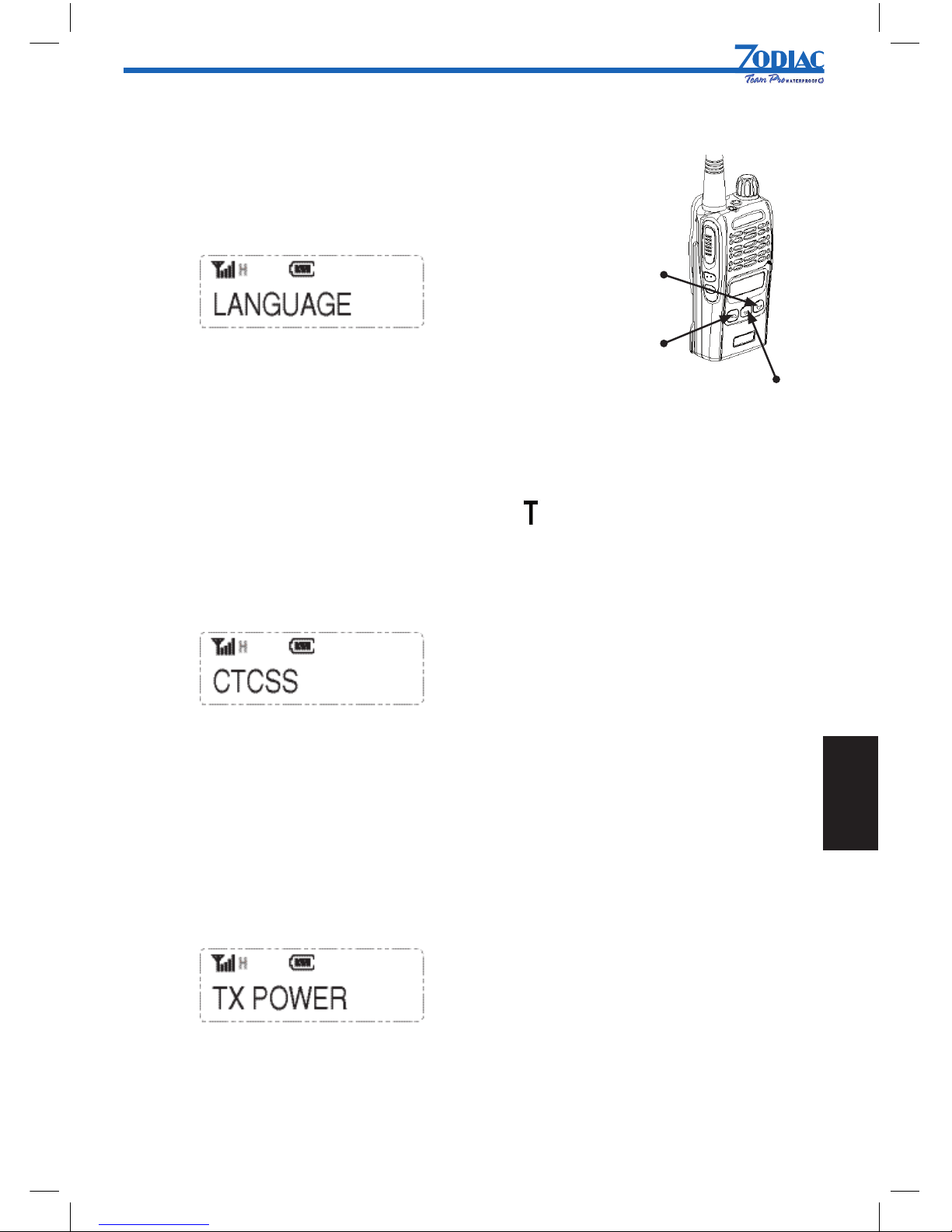

FUNKTIONER OCH INSTÄLLNINGAR ............................................... 15

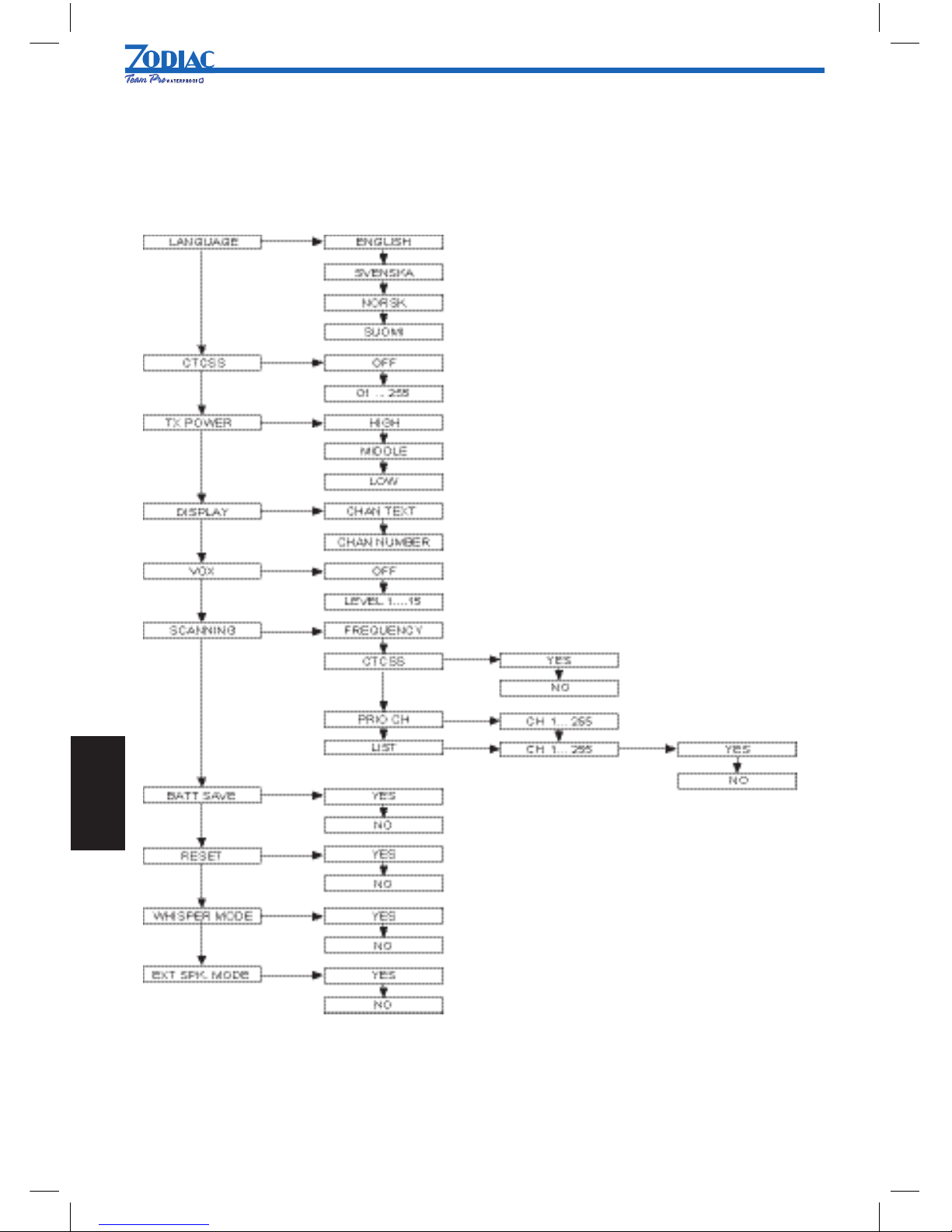

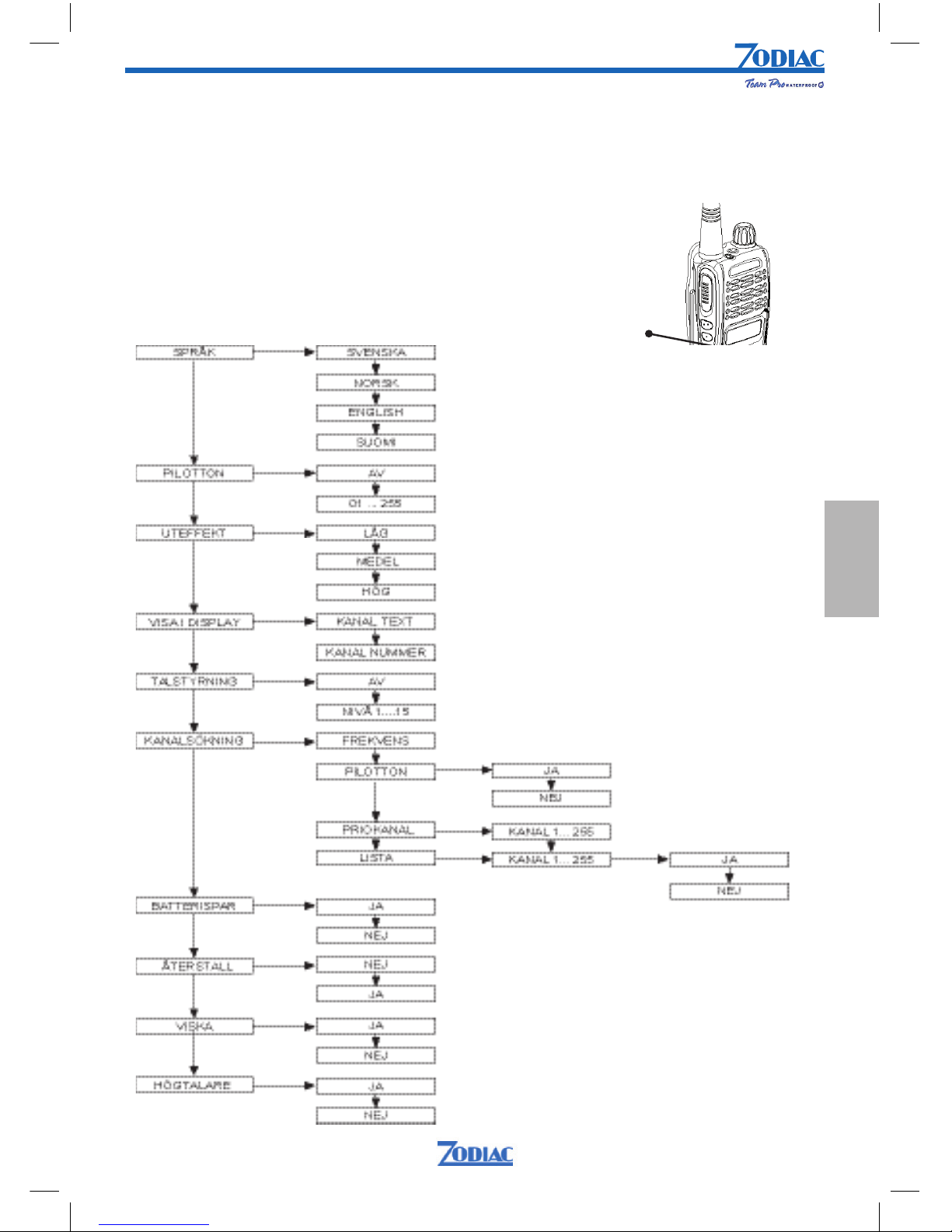

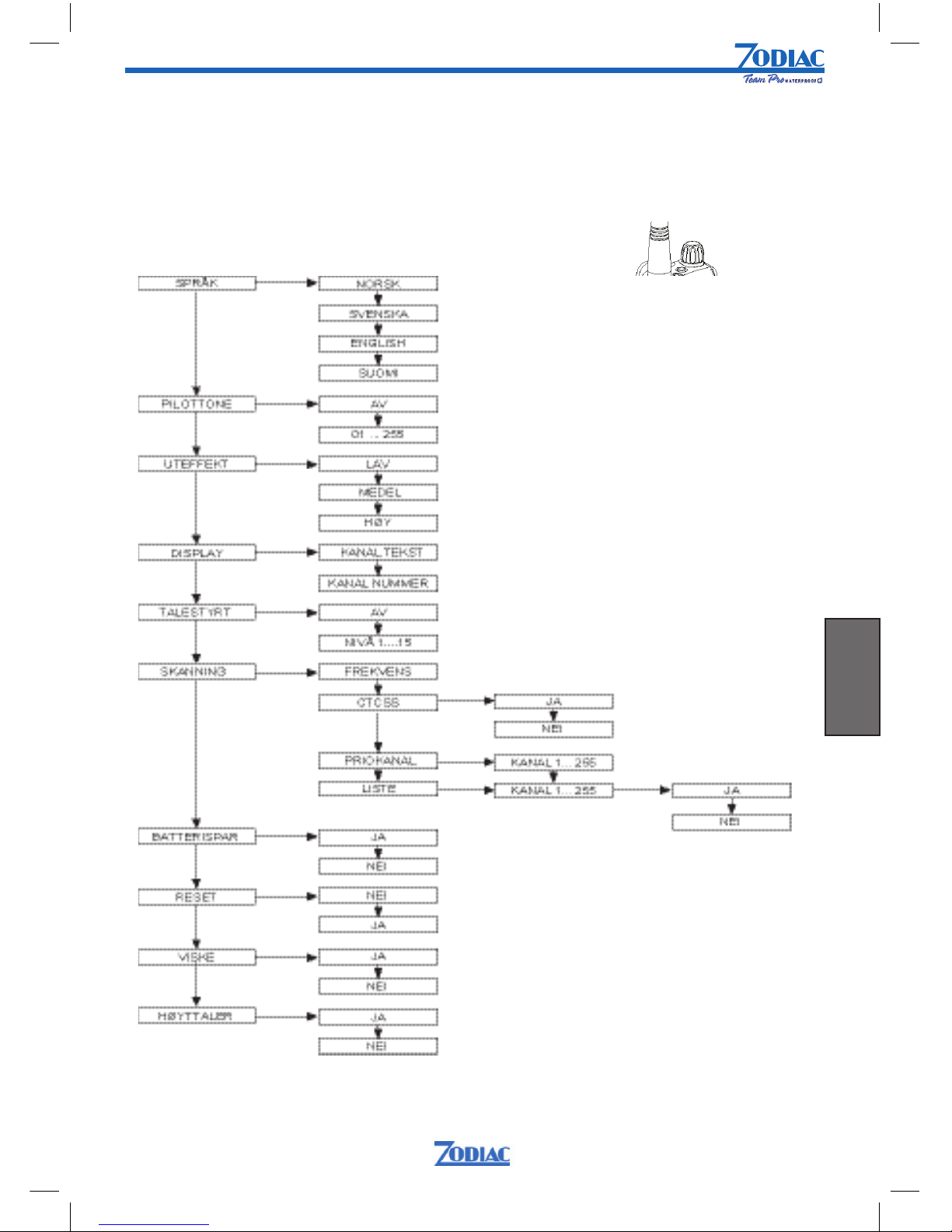

Menyöversikt............ ....................................................................... 15

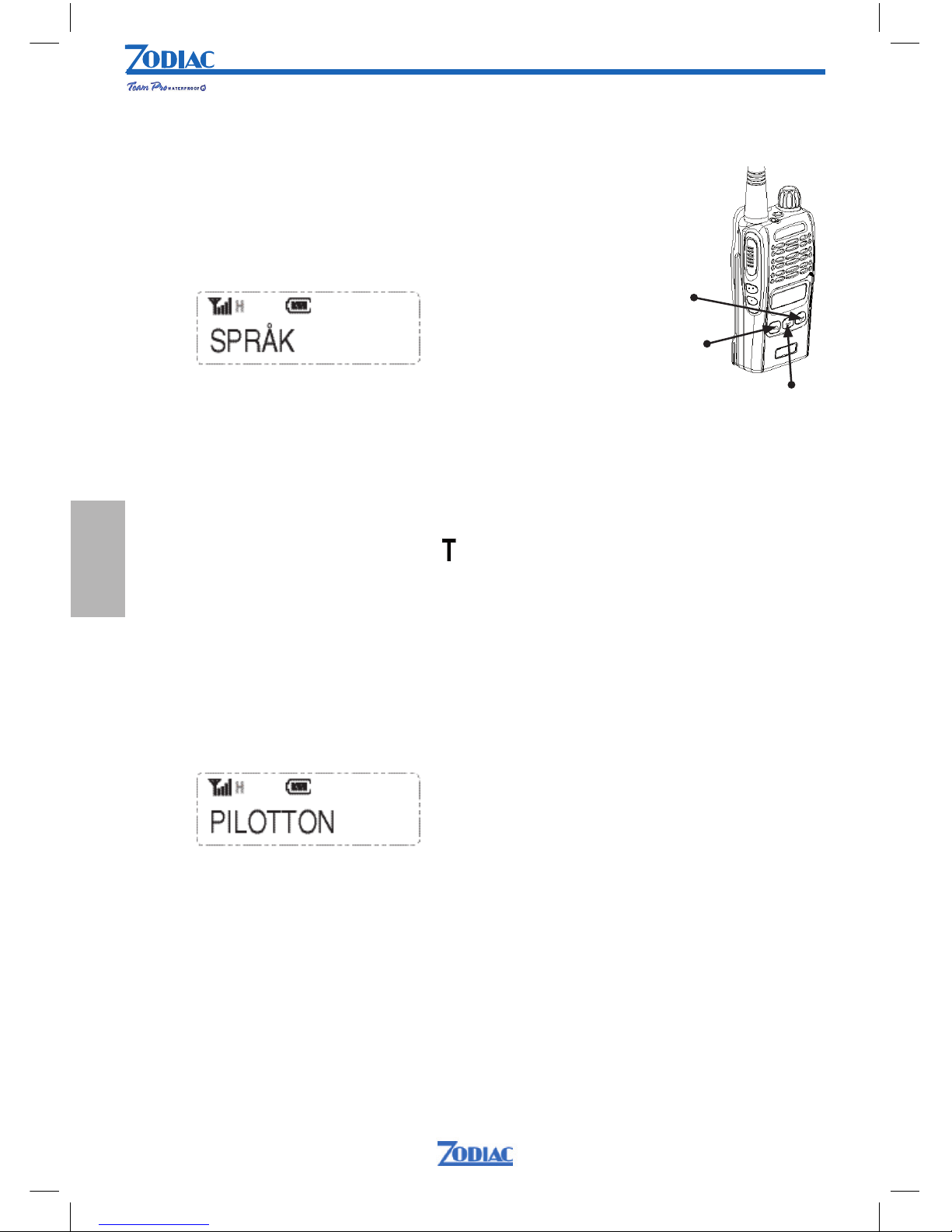

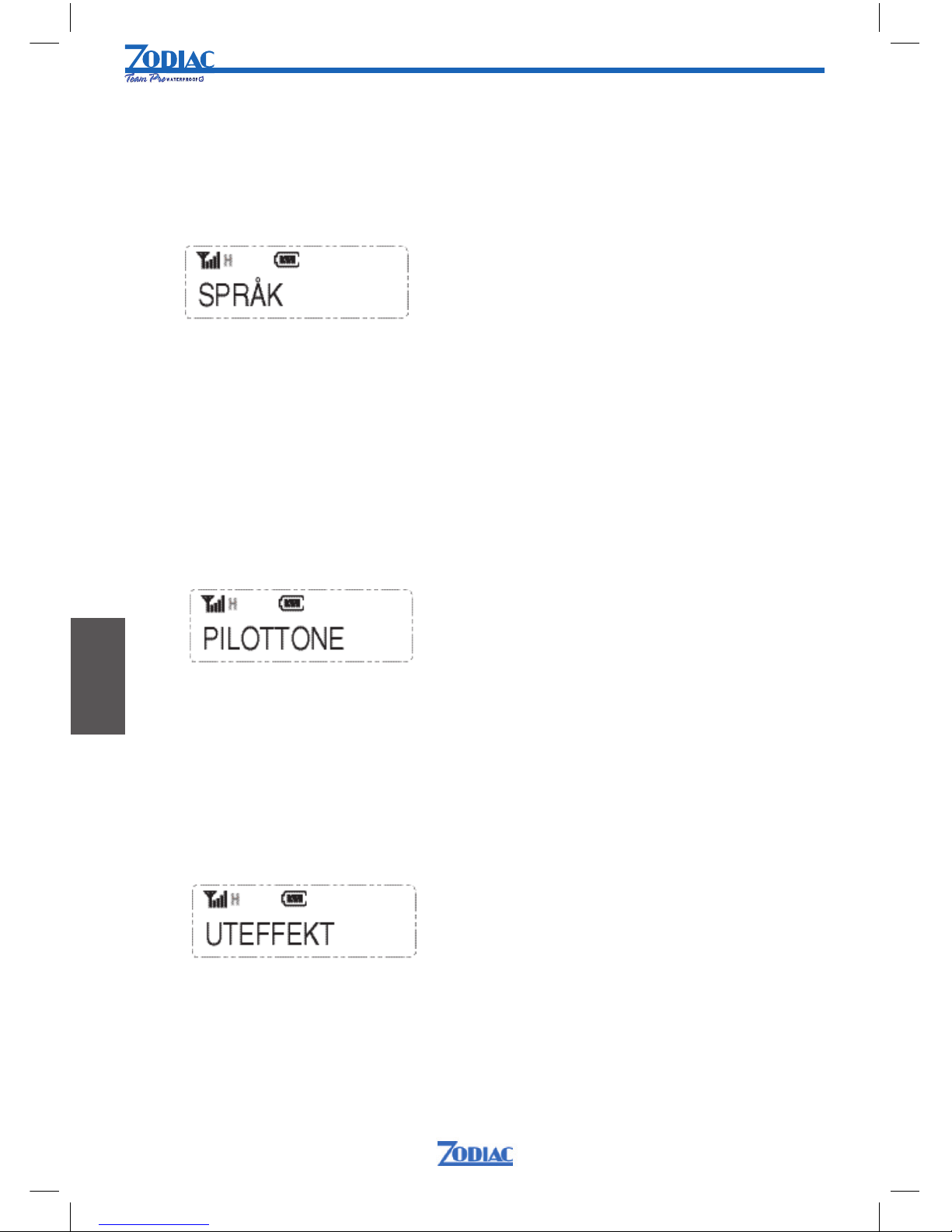

Språk..................... .......................................................................... 16

Pilotton(CTCSS).......... .................................................................... 16

Uteffekt ............................................................................................ 17

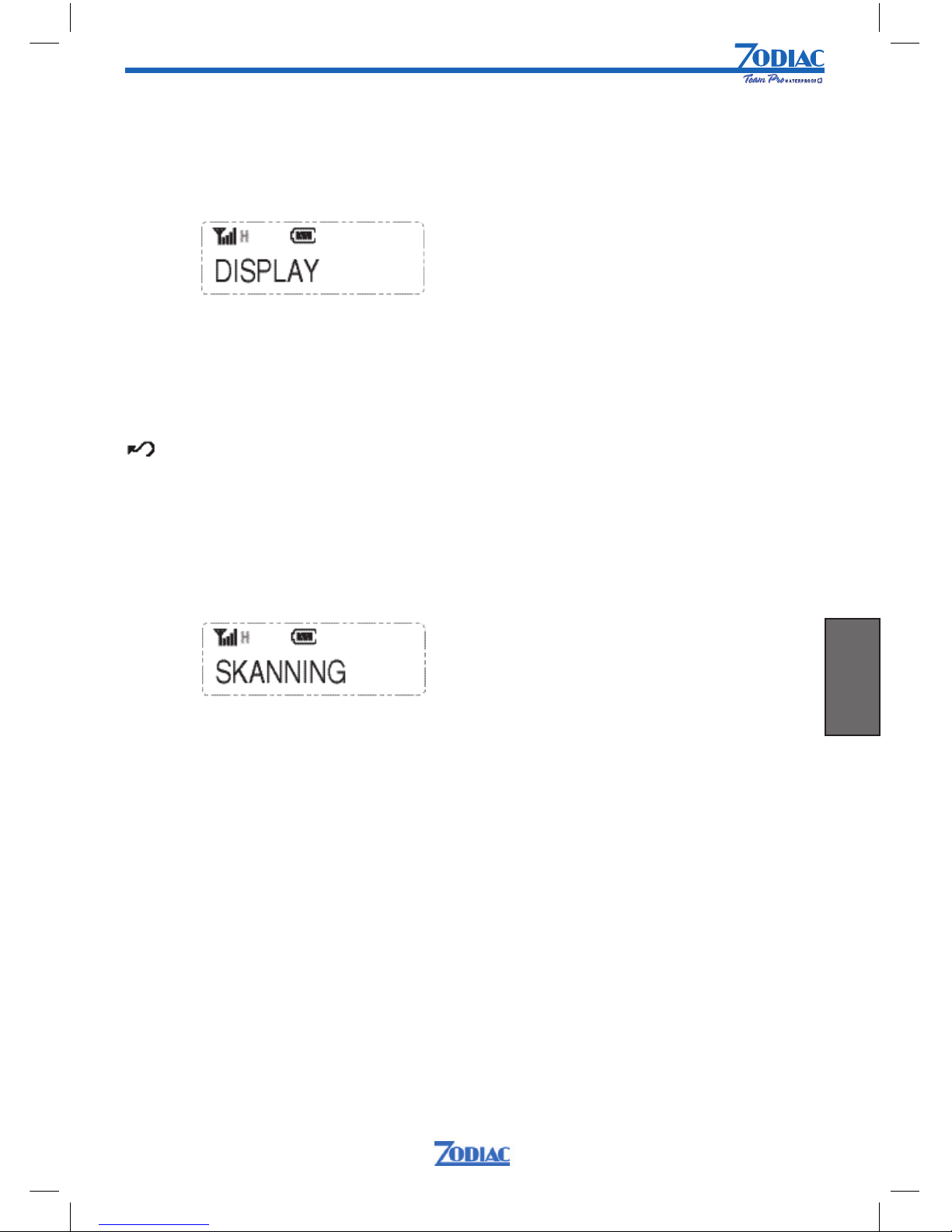

Visa i display.......... .......................................................................... 17

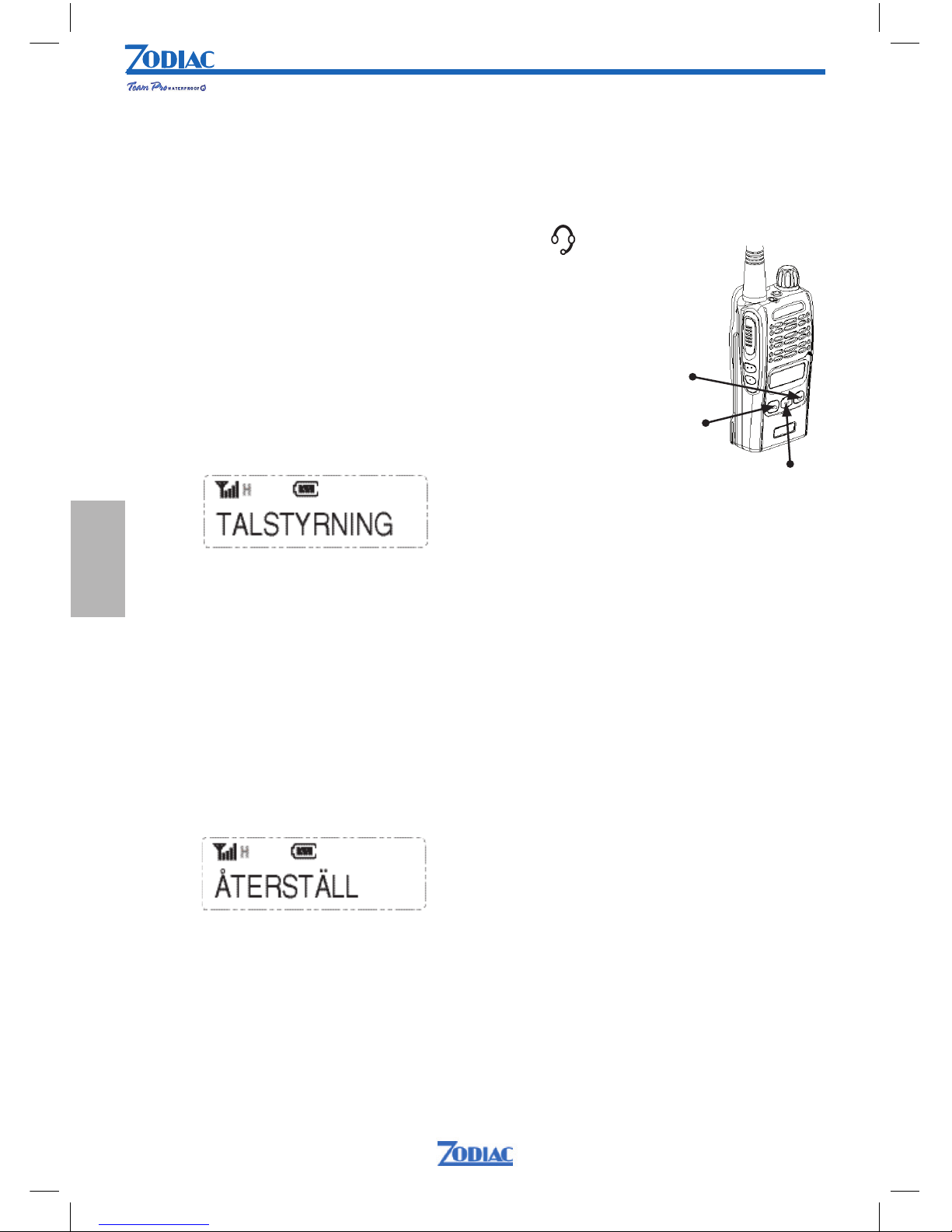

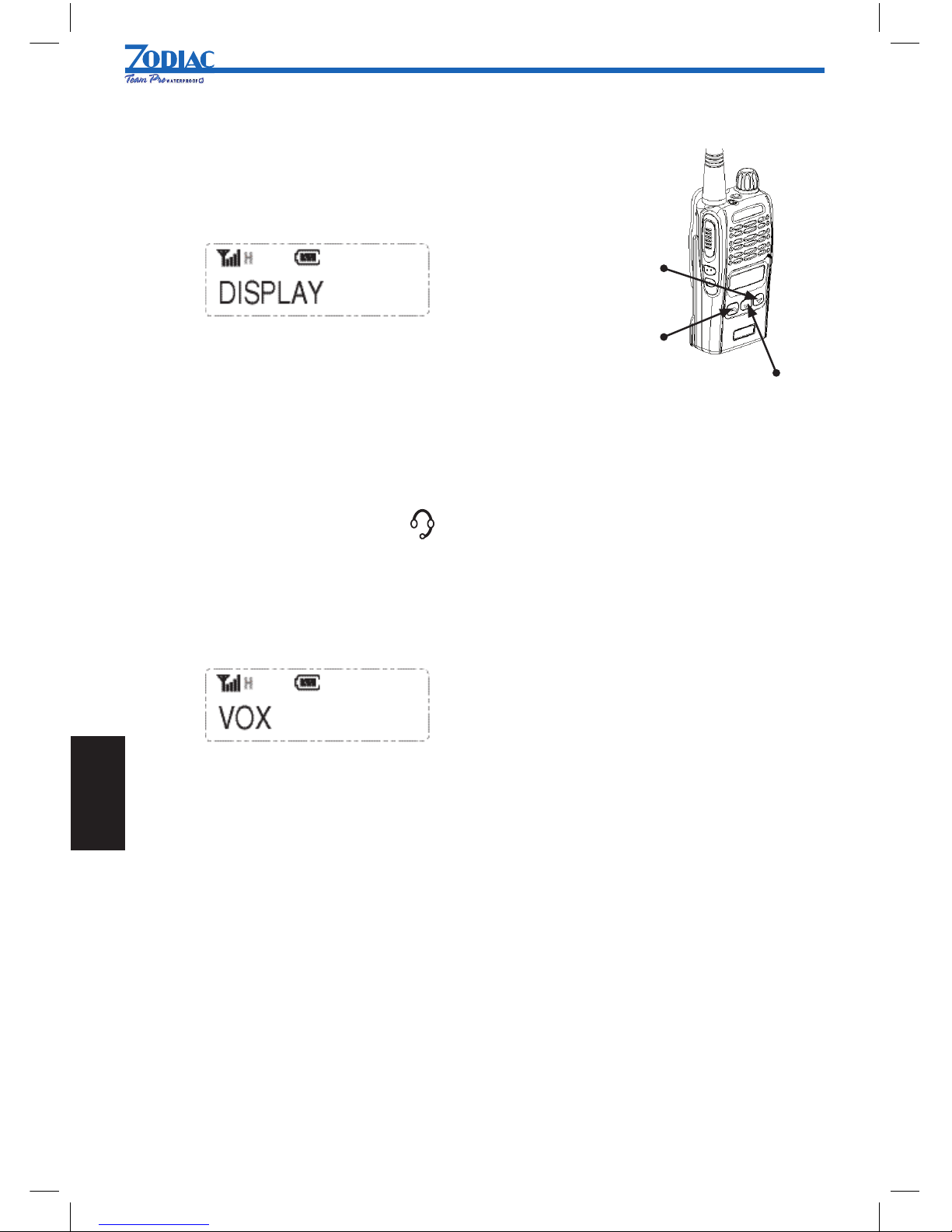

Talstyrning VOX .............................................................................. 18

Återställ(Reset) ................................................................................ 18

Kanalsökning(Scanning) .................................................................. 19

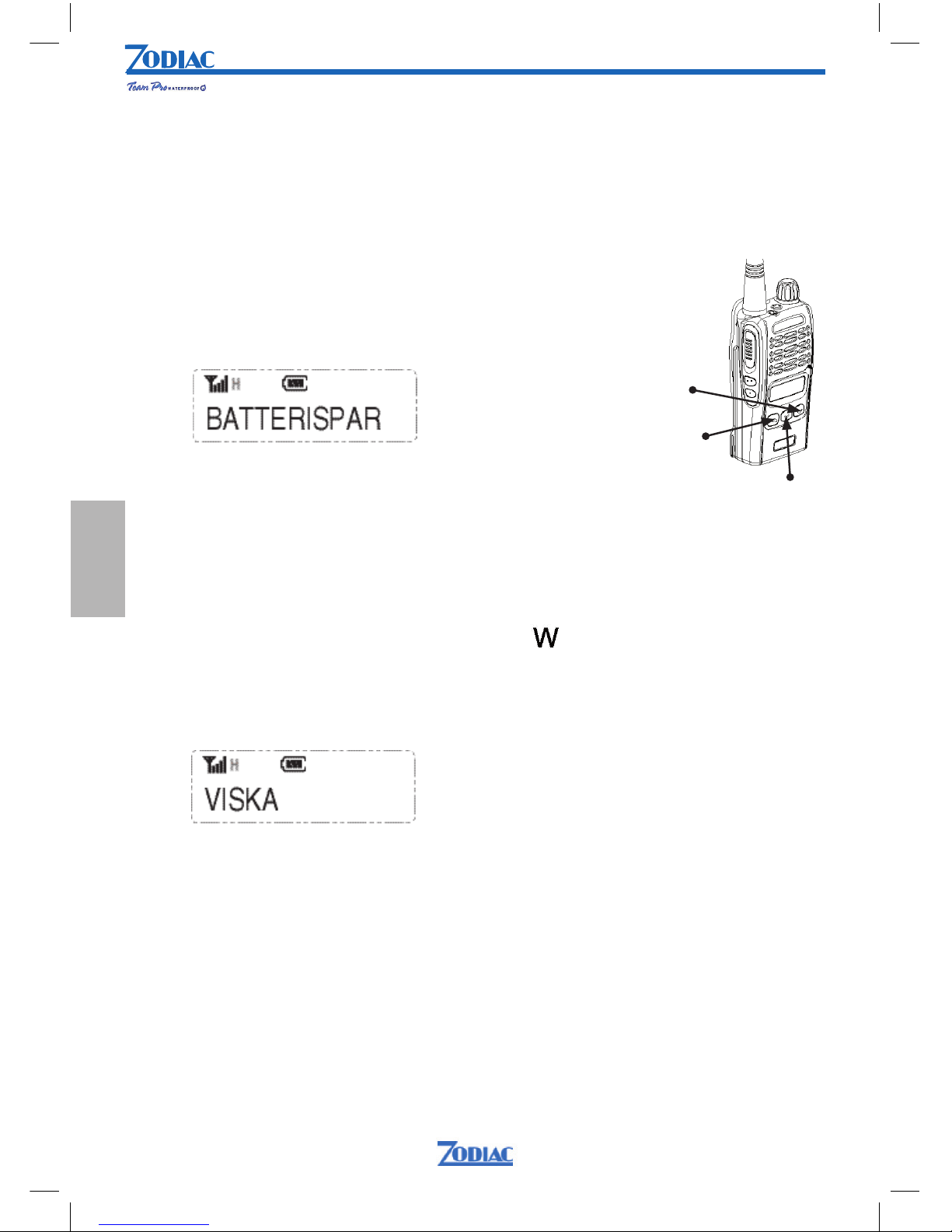

Batterispar ....................................................................................... 20

Viska ................................................................................................ 20

Högtalare ......................................................................................... 21

KANALPLAN OCH FREKVENSTABELLER ........................................ 21

Zodiac Team Pro Waterproof 31 MHz svenska kanaler .................. 21

Zodiac Team Pro Waterproof 155 MHz svenska kanaler ................ 22

Zodiac Team Pro Waterproof 140 MHz norska kanaler ................... 22

Pilottonstabell .................................................................................. 23

BEGREPPSFÖRKLARINGAR ............................................................ 23

ANVÄNDARTIPS ................................................................................. 24

Antenn ............................................................................................. 24

Headset / Monofon .......................................................................... 24

Hörselskydd ..................................................................................... 24

Rengöring ........................................................................................ 24

Tips för bästa räckvidd.....................................................................25

FELSÖKNING ..................................................................................... 26

TEKNISKA SPECIFIKATIONER ..........................................................27

AVFALLSHANTERING ........................................................................ 28

GARANTI ............................................................................................. 28

INTYG OM ÖVERENSSTÄMMELSE... ............................................... 28

SVENSKA

4

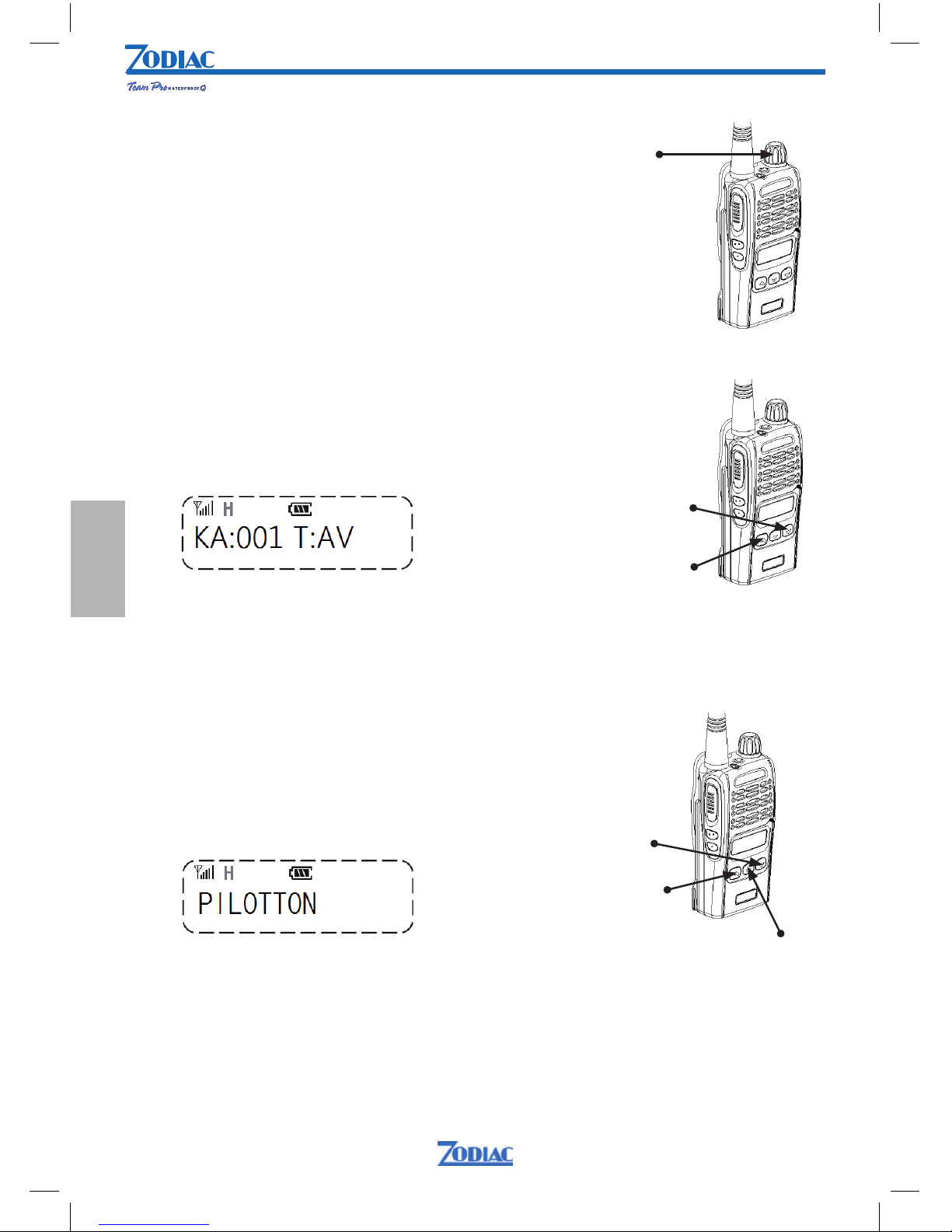

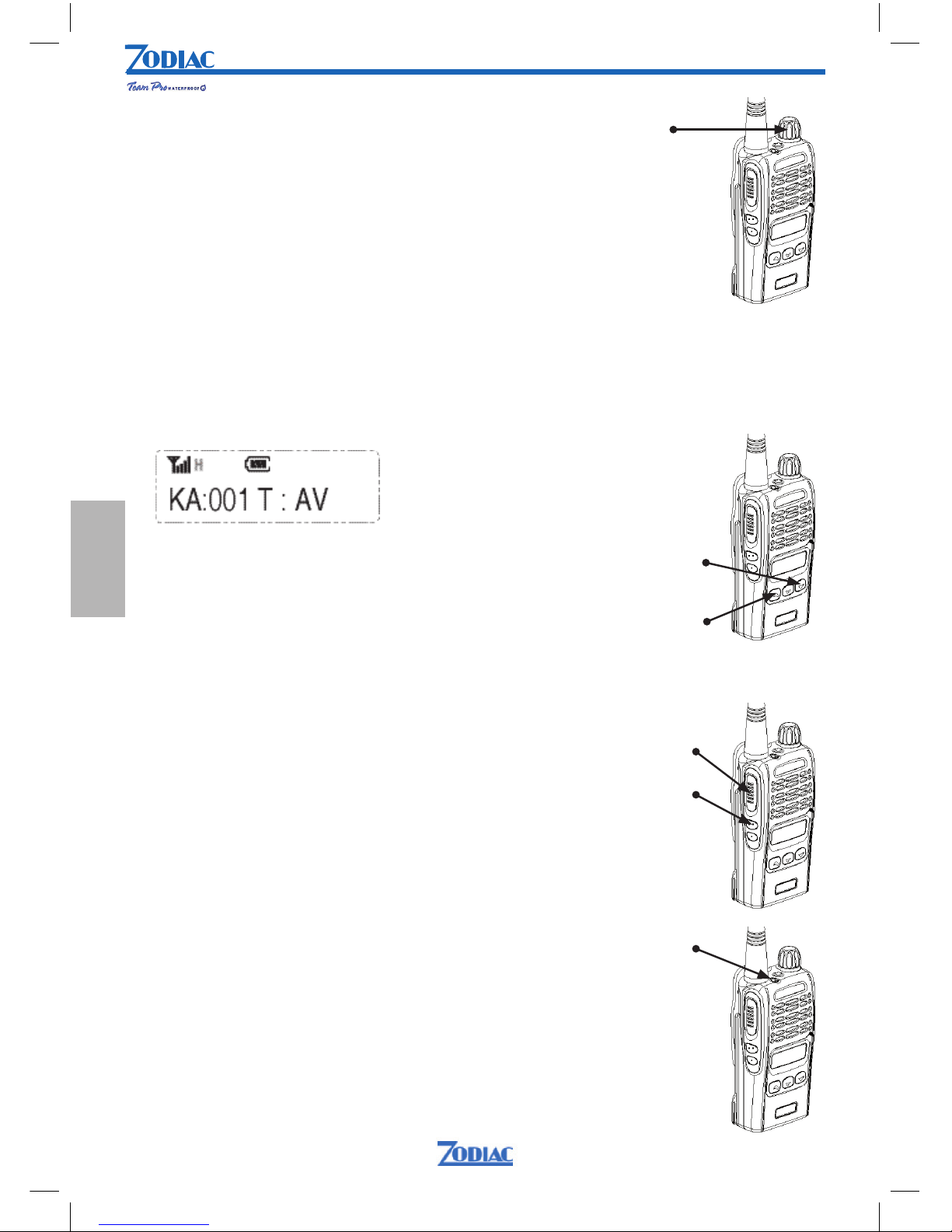

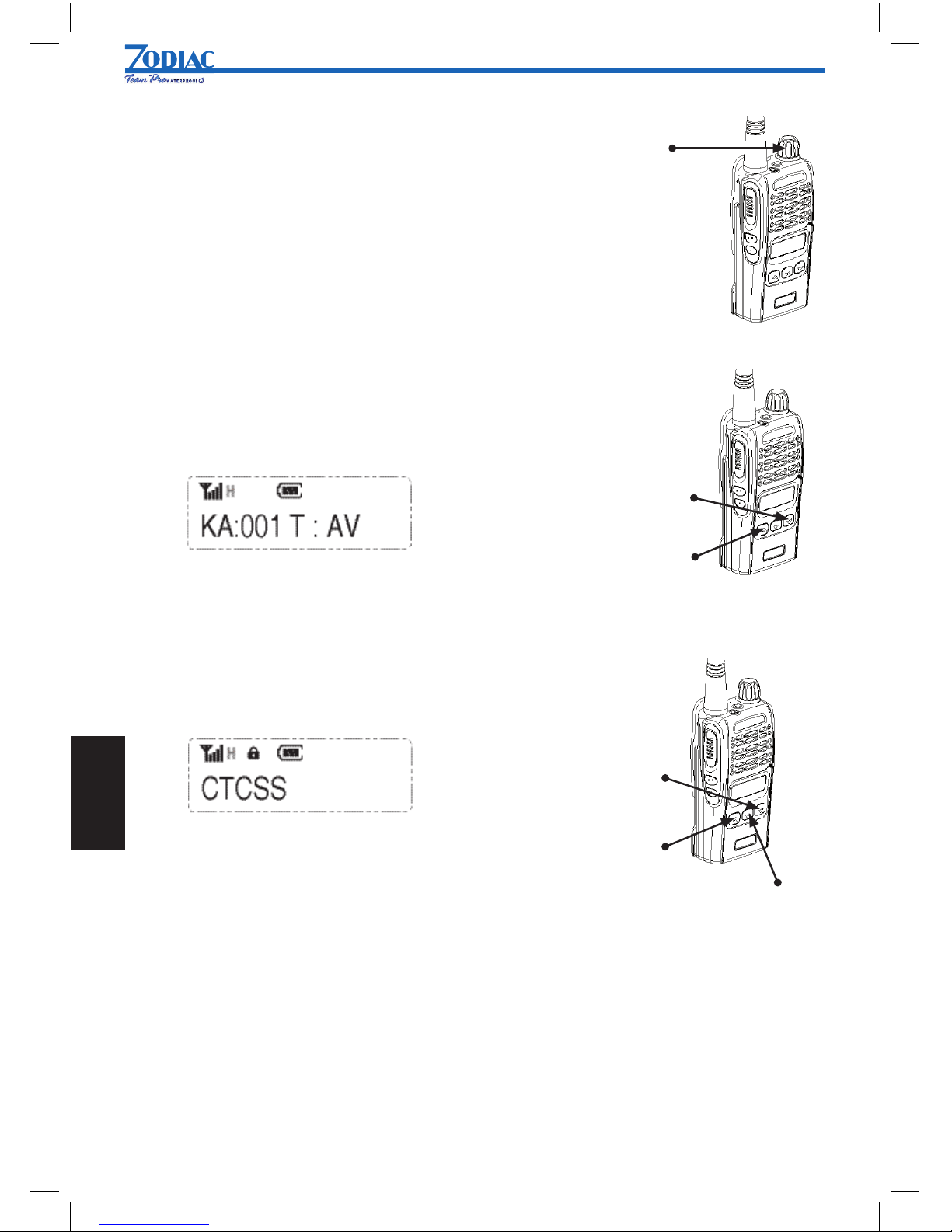

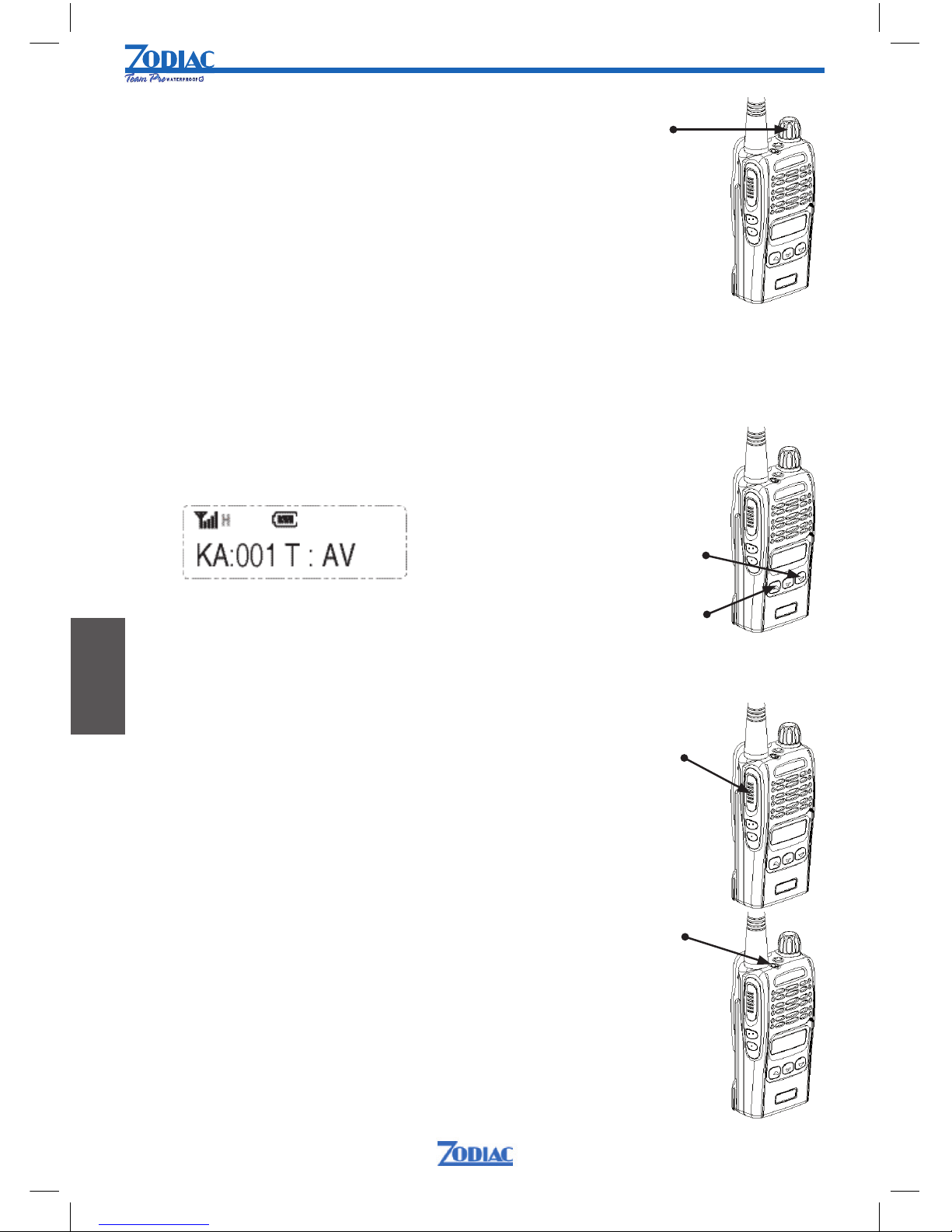

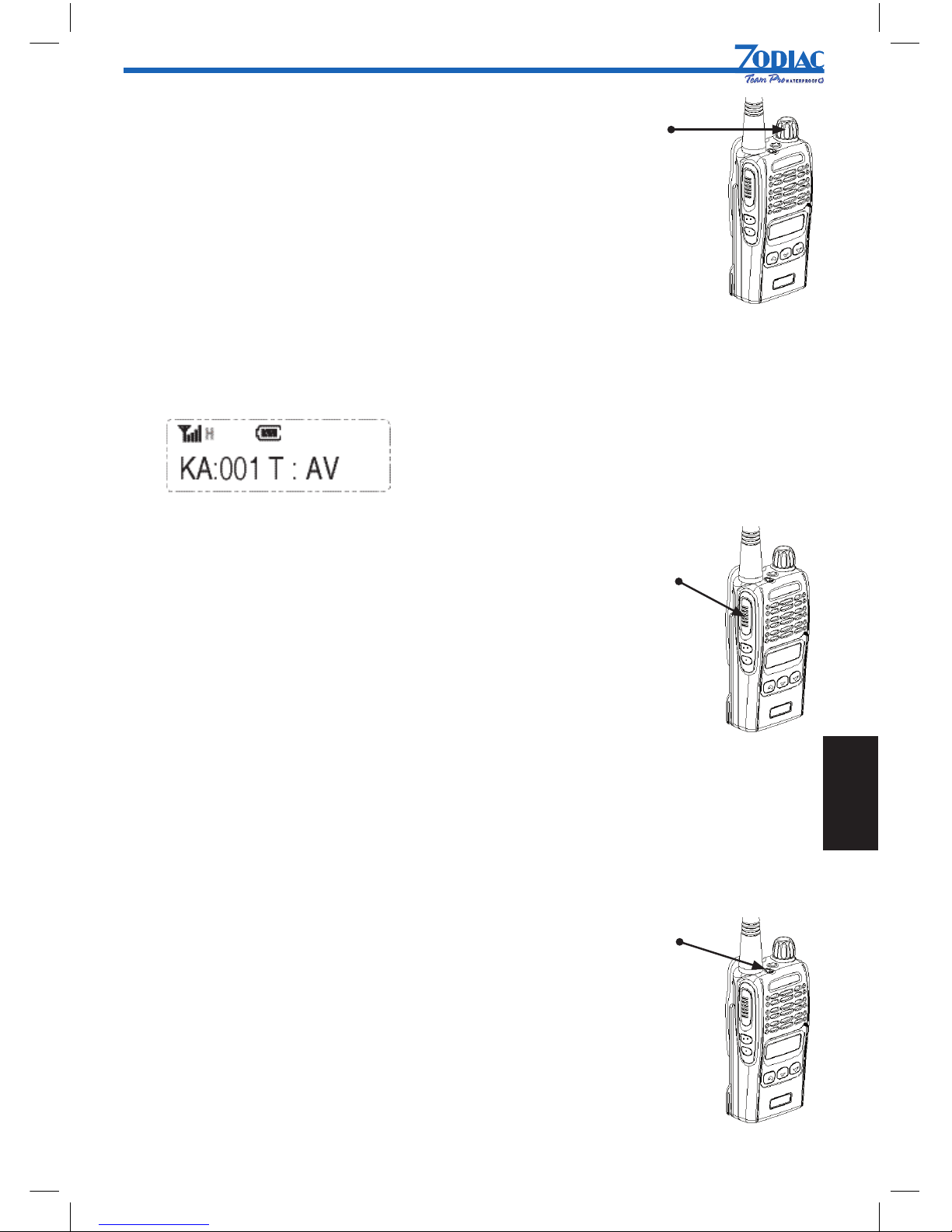

¢Starta /stänga av radion

• För att starta radion, vrid Av/På/Volym-ratten medurs

• För att stänga av radion, vrid Av/På/ Volym-ratten moturs
tills du hör ett klick.

¢Volymkontroll

• Vrid Av/På/Volym-ratten

medsols för att öka volymen.

• Vrid Av/På/Volym-ratten

motsols för att minska volymen.

¢Välj kanal

Välj önskad kanal genom att trycka [UPP] eller [NED].
Varje tryckning ökar eller minskar kanalnumret med ett nummer.
Om du håller ned knappen, ökar eller minskar kanalnumret fortlöpande.
Kanalnumret visas i displayen.

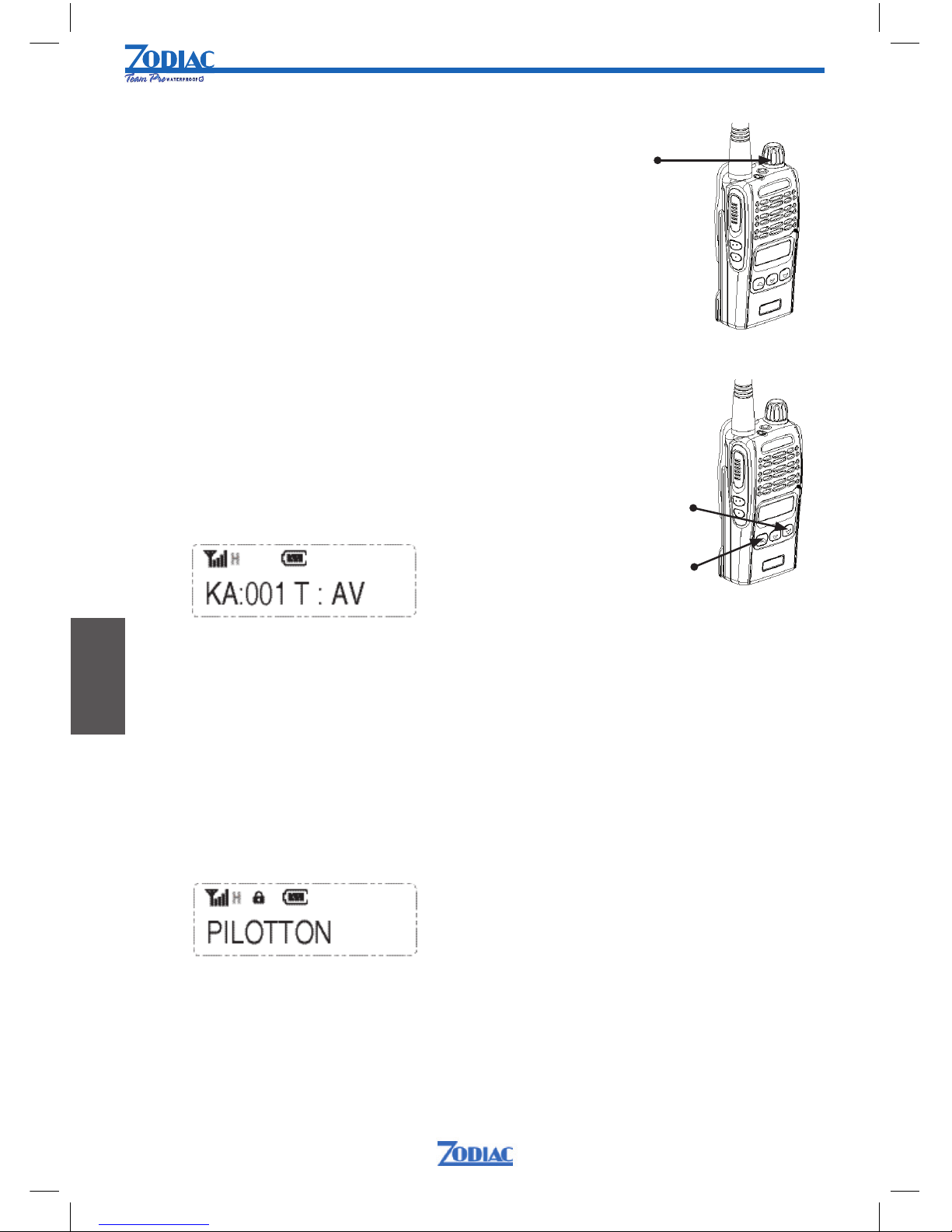

¢Ändra pilotton

Den inställda pilottonen påverkar bara den valda kanalen, det är möjligt att ha skilda
pilottoner på de olika kanalerna.

För att ställa in / ändra pilotton:

• Välj kanal med [UPP] eller [NED].

• Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

• Bläddra i menyn med [UPP] eller [NED] tills PILOTTON
visas i displayen.

• Tryck [MENY/BEKRÄFTA] för att bekräfta.

• Välj önskad pilotton med [UPP] eller [NED].

• Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

¢SNABBGUIDE

Av/På/Volym­ratt

UPP

NER

MENY /
BEKRÄFTA

UPP

NER

SVENSKA

5

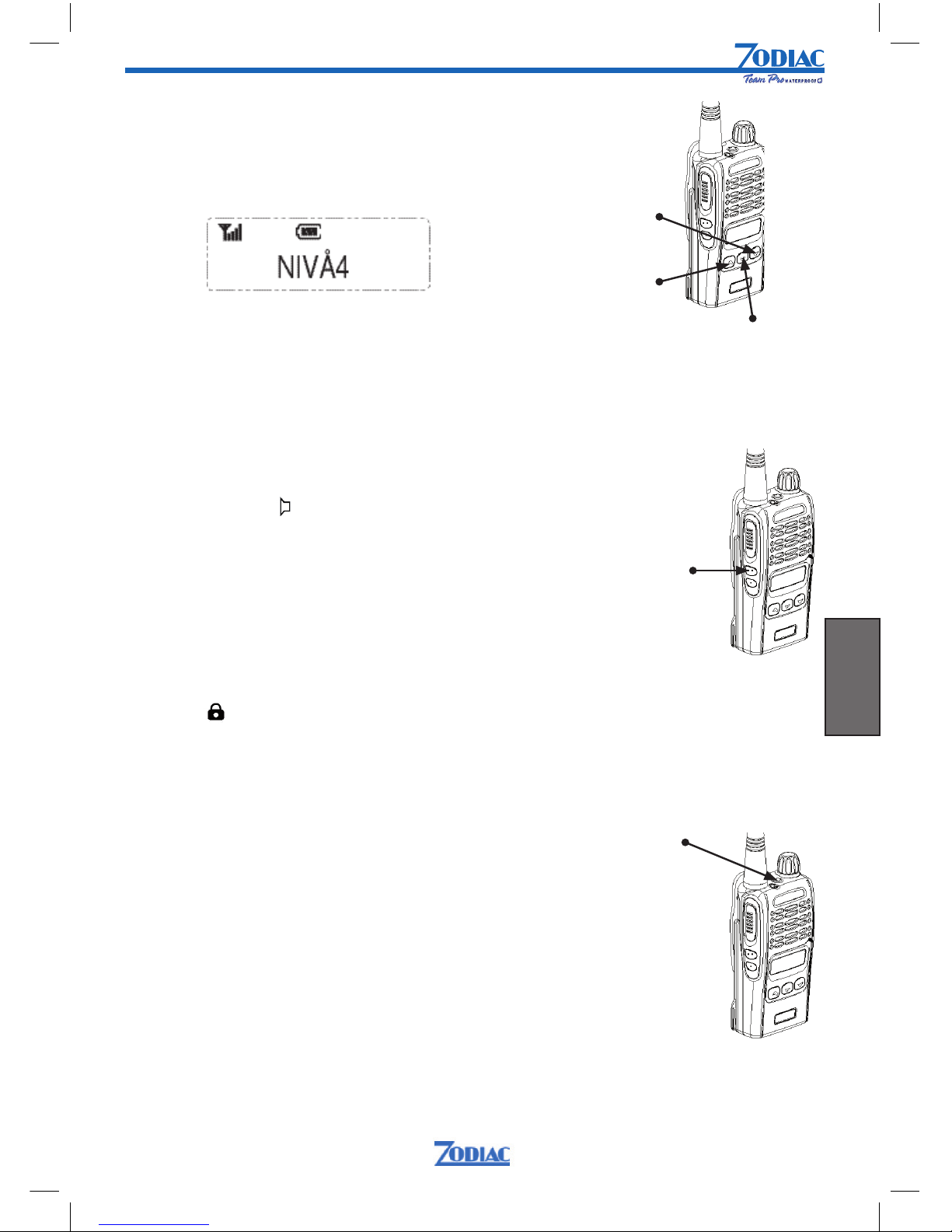

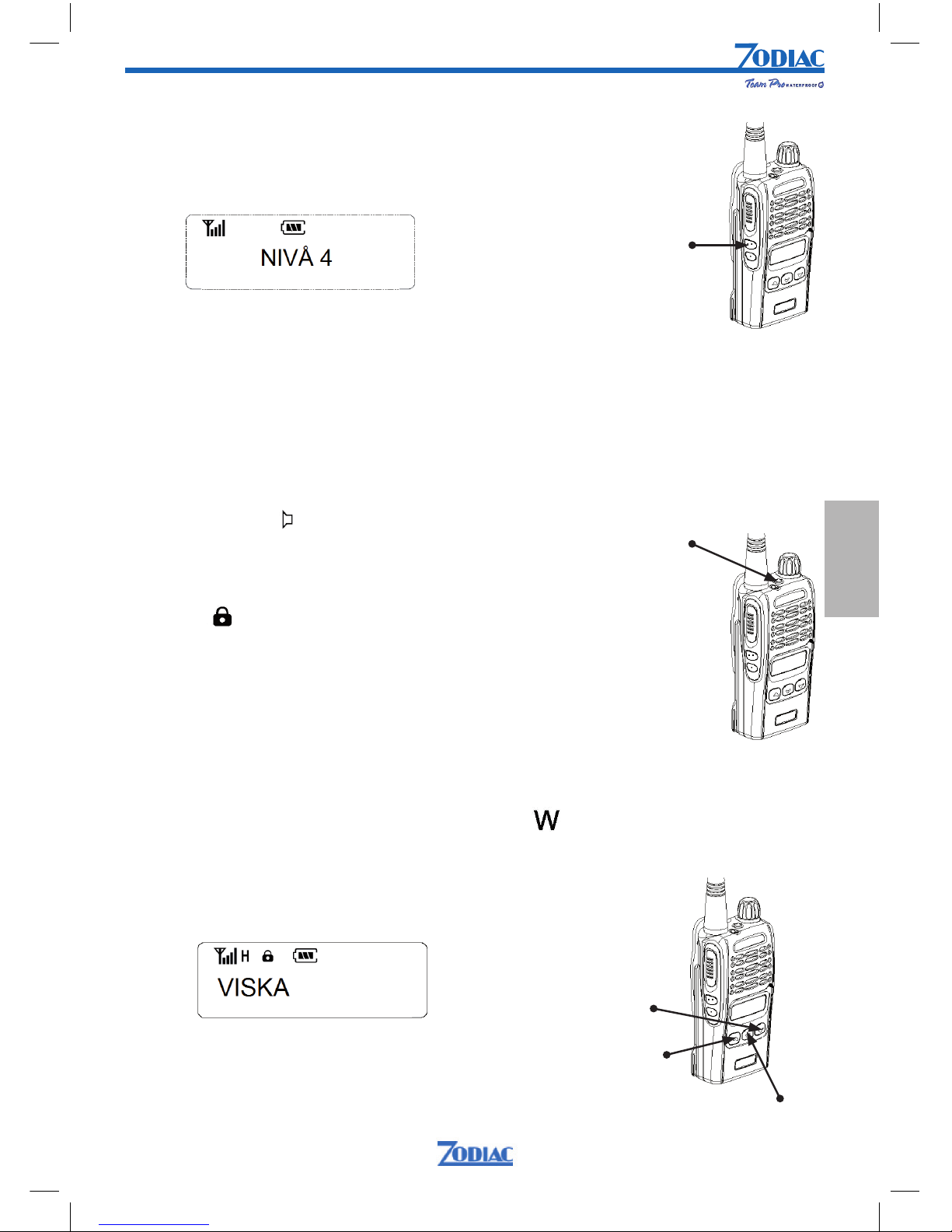

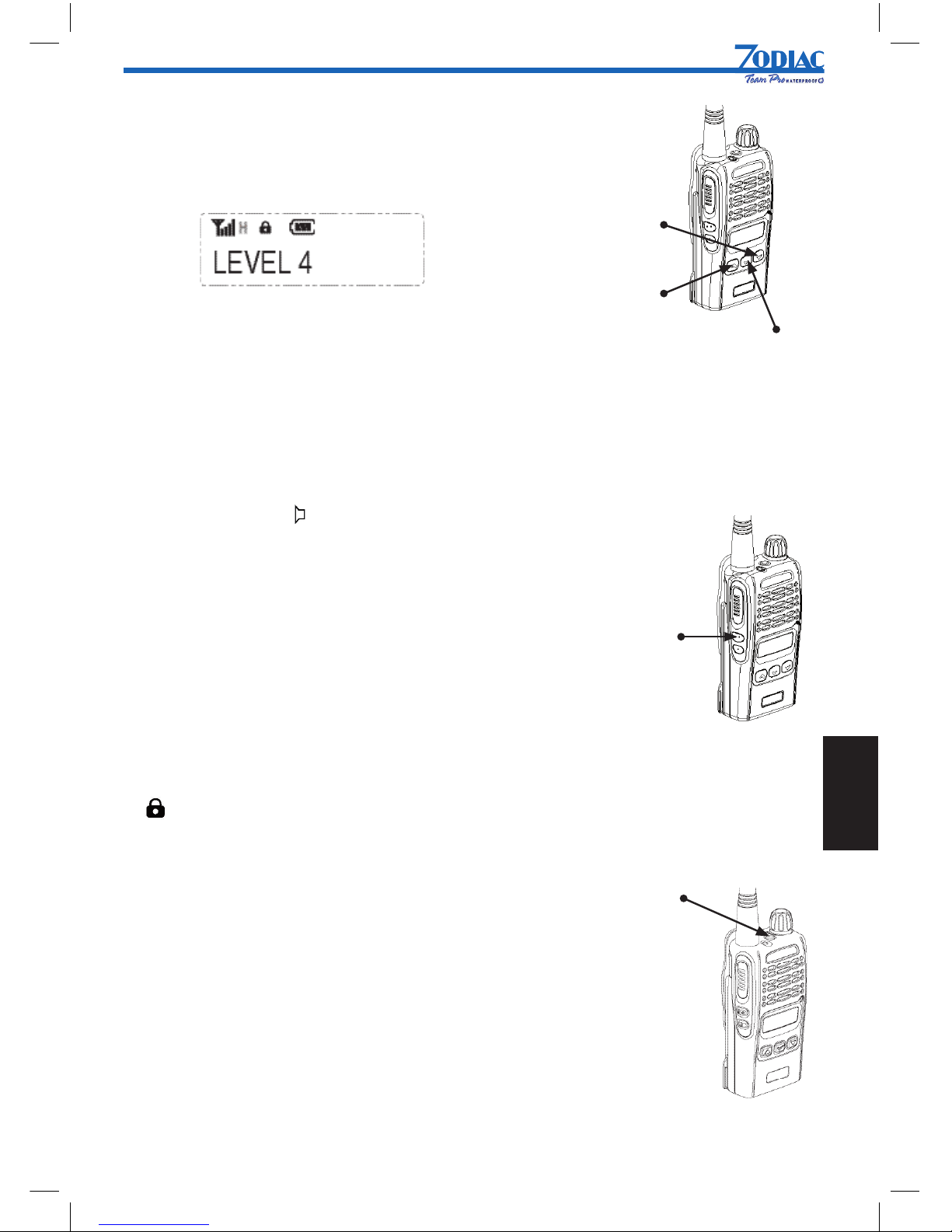

¢Brusspärrsinställning(Squelch) samt Monitor

För att ställa in brusspärren(Squelch):

• Tryck på [BRUSSPÄRR/MONITOR].

• Inställd nivå visas i displayen.

Vid leverans är nivån inställd på 4.

• Välj önskat läge med på brusspärren med

[UPP] eller [NED].

• Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

För att lyssna på svaga signaler:

• Tryck och håll in [BRUSSPÄRR/MONITOR] i ca 3 sekunder

för att koppla ur brusspärren.

• Ett nytt tryck på [BRUSSPÄRR/MONITOR] kopplar in brusspärren igen.

• Symbolen visas i displayen när brusspärren är urkopplad.

¢Låsa knapparna

Funktionen låser alla knappar utom sändarknapp, monitorknapp
och belysning.
Symbolen visas i displayen när funktionen är aktiv.

För att låsa knapparna:

• Tryck och håll in [KNAPPLÅS] i ca 3 sekunder för

att låsa knapparna

• Tryck och håll in [KNAPPLÅS] i ca 3 sekunder för

att låsa upp knapparna igen

¢Viska-funktionen

När VISKA- funktionen är inkopplad, visas symbolen i displayen.

För att starta / stoppa viska-funktionen:

• Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

• Bläddra i menyn med [UPP] eller [NED] tills VISKA visas.

• Tryck [MENY/BEKRÄFTA] för att bekräfta.

• Välj JA / NEJ med [UPP] eller [NED].

• Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

BRUSSPÄRR/
MONITOR

KNAPPLÅS

MENY /
BEKRÄFTA

UPP

NER

SVENSKA

6

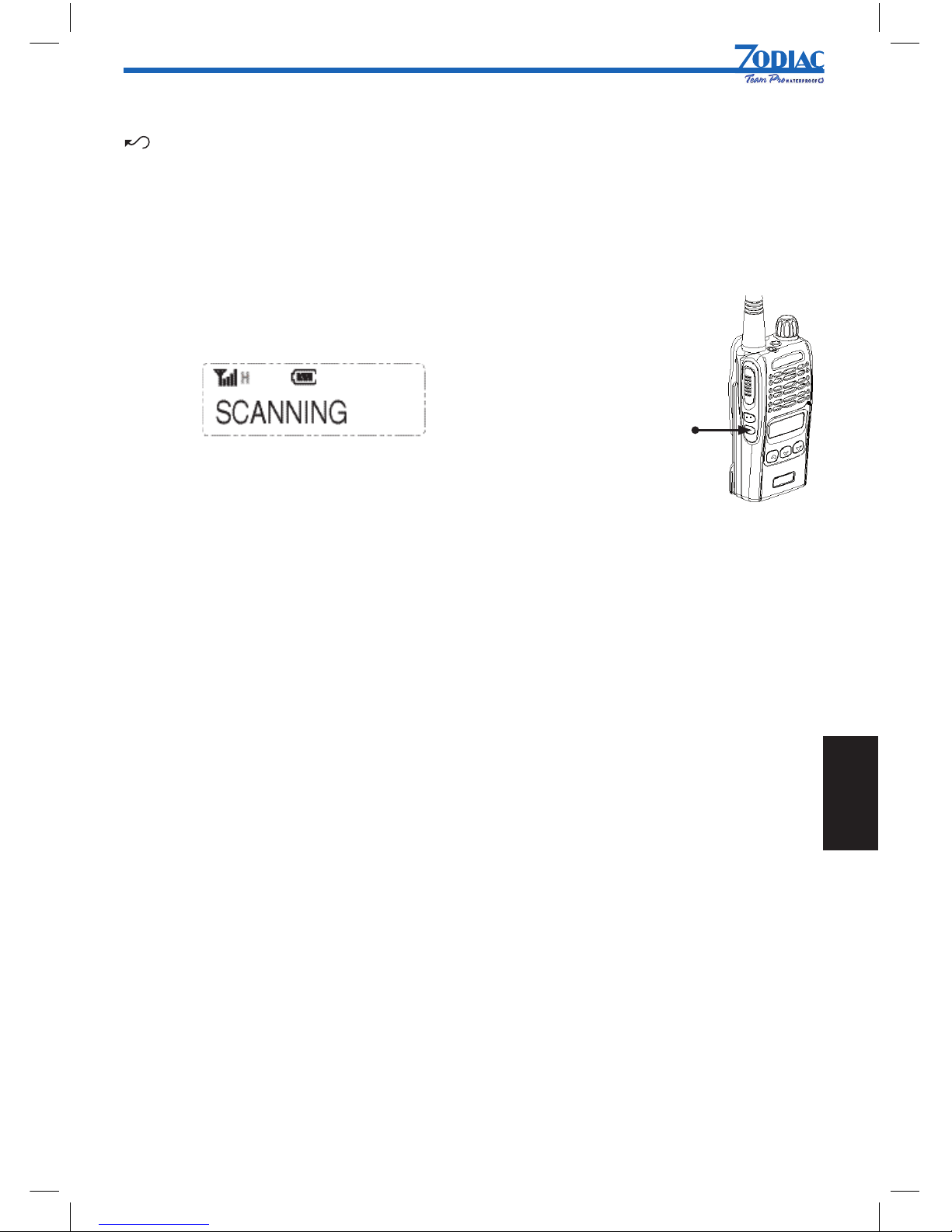

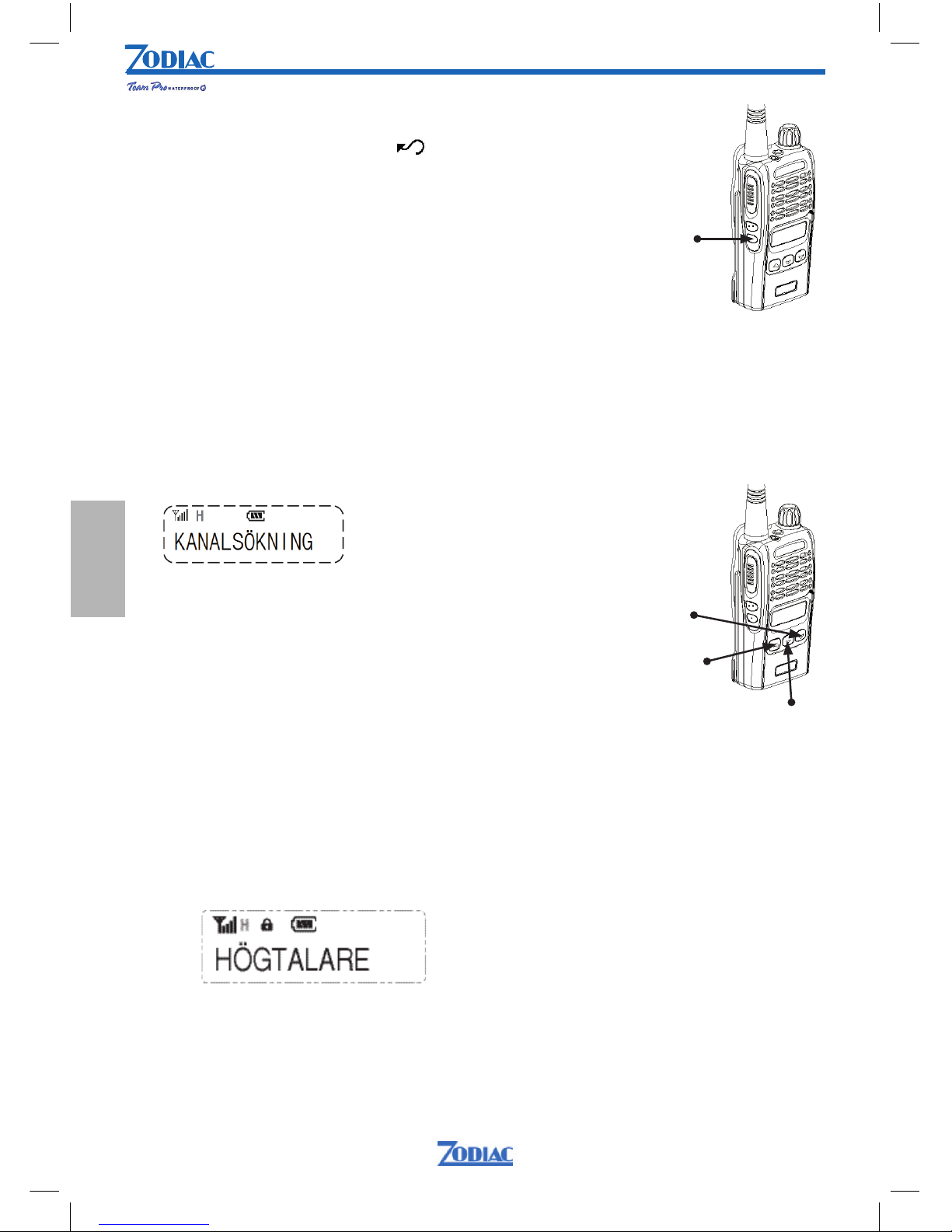

¢Kanalsökning (Scanning)

Funktionen används för att söka efter kanaler med trak.

När funktionen är inkopplad, visas i displayen.

Du kan välja mellan EGEN LISTA,PILOTTON ock PRIORITETSKANAL
Se sidan 19 för utförligare beskrivning.

För att starta/stoppa kanalsökningen:

• Tryck på [SCAN] för att starta kanalsökningen.

• Tryck på [SCAN] igen för att stoppa kanalsökningen.

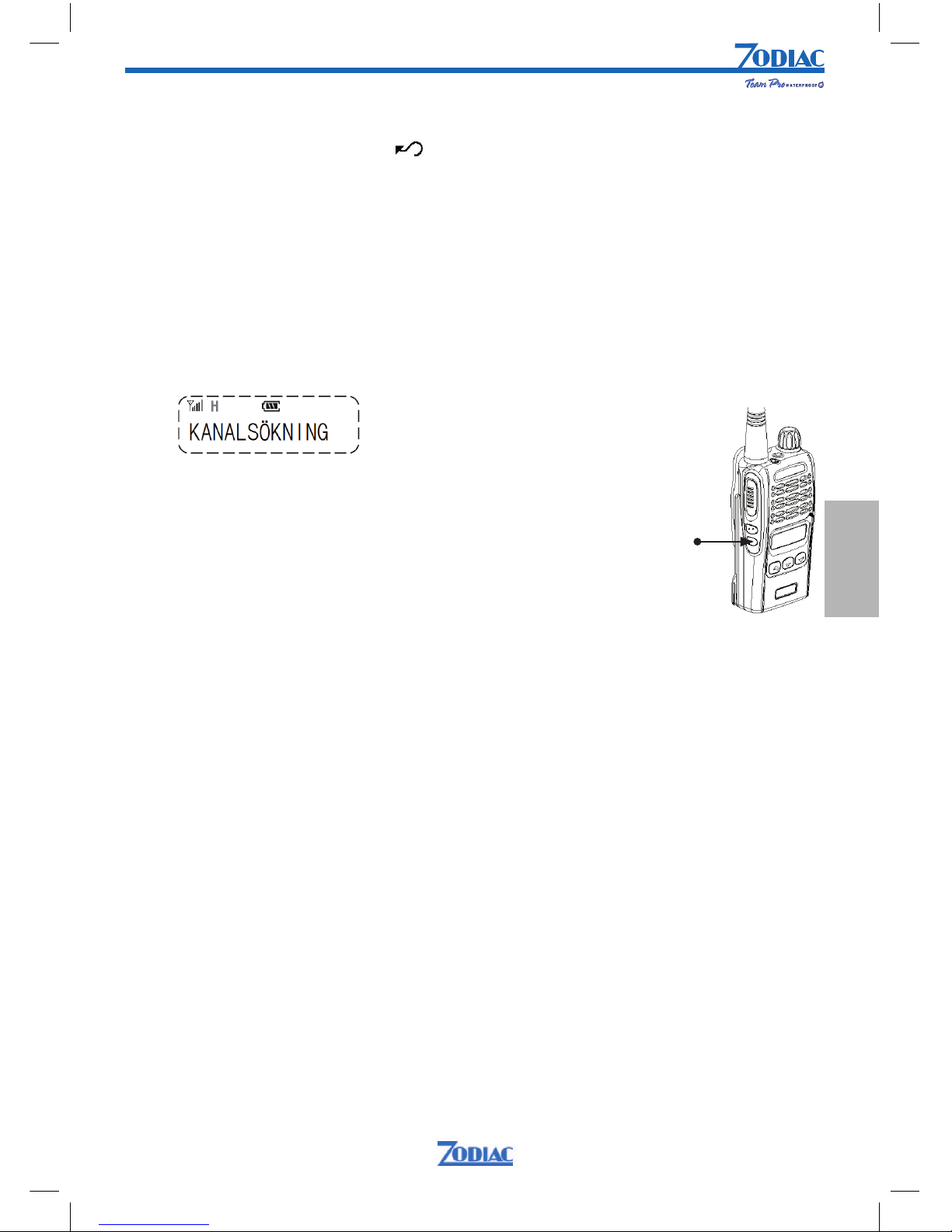

¢PIlottonsscanning

Om du inte vet vilken pilotton ditt jaktlag använder kan du utnyttja
pilottonsscanningen.

För att aktivera pilottonsscanningen:

• Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

• Bläddra i menyn med [UPP] eller [NED] tills KANALSÖKNING visas.

• Tryck [MENY/BEKRÄFTA] för att bekräfta.’

• Bläddra i menyn med [UPP] eller [NED] tills PILOTTON visas.

• Tryck [MENY/BEKRÄFTA] för att bekräfta.

• Tryck [SCAN] för att starta sökningen.

• Tryck på [SCAN] igen för att avsluta sökningen.

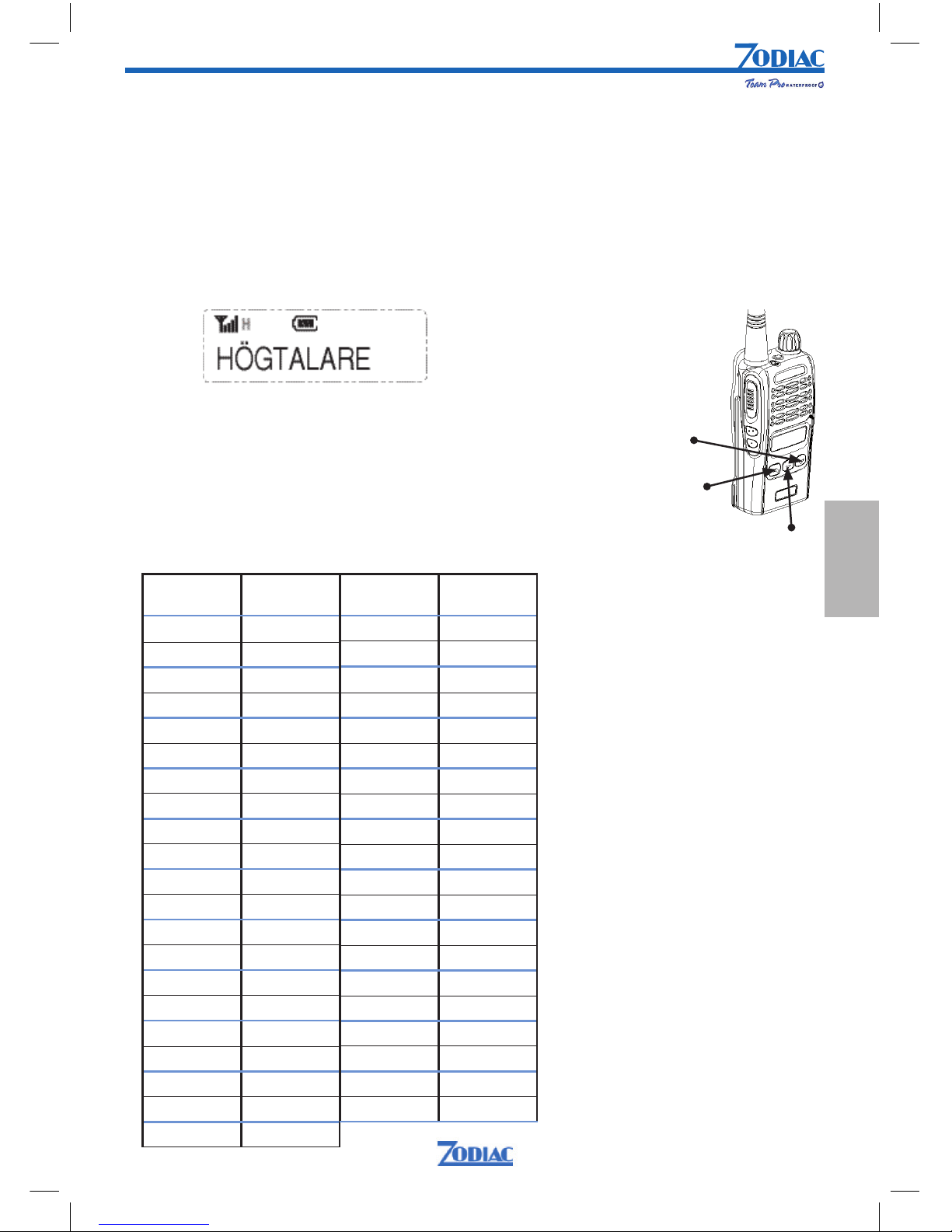

¢Högtalarfunktionen

Med denna funktion kan du öppna radions högtalare och lyssna i radion utan att behöva
skruva bort tillbehöret från radion.

För att koppla i / koppla ur högtalar-funktionen:

• Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

• Bläddra i menyn med [UPP] eller [NED] tills HÖGTALARE visas.

• Tryck [MENY/BEKRÄFTA] för att bekräfta.

• Välj JA / NEJ med [UPP] eller [NED].

• Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

SCAN

MENY /
BEKRÄFTA

UPP

NER

SVENSKA

7

¢INTRODUKTION

Tack för att du valt Zodiac Team Pro Waterproof som din jaktpartner. Läs igenom
bruksanvisningen noggrant innan du börjar använda radion. Den är inte enbart en
användarhandledning för radion, utan innehåller även många nyttiga tips som kan bidra
till längre hållbarhet av batteriet, ökad räckvidd samt smidigare användning med hjälp av
tillbehör.

¢EGENSKAPER

Zodiac Team Pro Waterproof är en liten, lätt och användarvänlig jaktradio. Den är robust

och slitstark samt uppfyller specikationerna enligt IP67 och MIL -STD- 810F. Enheten
har ett enkelt och lättanvänt menysystem på era språk som gör det enkelt att nå de

önskade funktionerna. Zodiac Team Pro Waterproof 31 og 155 ger upp till 5W uteffekt. Det
medföljande batteriet på 2200 mAh ger lång drifttid. Den kraftiga audioförstärkaren ger ett
klart ljud, och det breda tillbehörssortimentet ger dig många möjligheter att utnyttja radion
på bästa sätt.

Zodiac Team Pro Waterproof går att använda tillsammans med en
Bluetooth-adapter, vilket gör det möjligt för dig som användare att slippa kablar och ha

båda händerna fria.

¢SÄKERHETSANVISNINGAR

Det är viktigt att du följer nedanstående anvisningar för att uppnå lång livslängd för radion.

 Ha alltid antennen påskruvad vid sändning.
 Se till att batteriet är fulladdat före användning.
 För att uppnå bästa räckvidd bör radion hållas vertikalt framför ansiktet på ca.

3-5 cm avstånd från munnen. Tala tydligt med normalt röstläge.

¢TILLBEHÖR

Skogsantenn för bättre räckvidd 31 MHz ................................................Art.nr 40084

Skogsantenn för bättre räckvidd 155 MHz ..............................................Art.nr 40085

Batteri 2200 mAh Litium ..........................................................................Art.nr 47285

Bordsladdare ink. fack för reservbatteri ................................................... Art.nr 47291

Bil / Båt- kabel för 12V, anslutes till bordsladdare ...................................Art.nr 47232

Blåtandsadapter ......................................................................................Art.nr 47260

Öronmussla, “polis ”D”.............................................................................Art.nr 47201

Headset “D” FLEX ...................................................................................Art.nr 47230

Soundscope kabel till FLEX headset....................................................... Art.nr 42383

Sordin kabel till FLEX headset / Trippelheadset...................................... Art.nr 42384

Peltor kabel till FLEX headset.................................................................. Art.nr 42385

Öronmussla Polis till FLEX headset / Trippelheadset.............................. Art.nr 42386

Secret service till FLEX headset.............................................................. Art.nr 42388

Öronmussla freestyle till FLEX headset...................................................Art.nr 42389

Öronmussla helbygel till FLEX headset................................................... Art.nr 42391

Öronmussla in-ear till FLEX headset....................................................... Art.nr 42392

Monofon jakt med 3,5 mm uttag i botten “D” ...........................................Art.nr 47220

Räckvidds-sele Join the Team ................................................................ Art.nr 43157

Fler tillbehör hittar du på www.zodiac.se.

SVENSKA

8

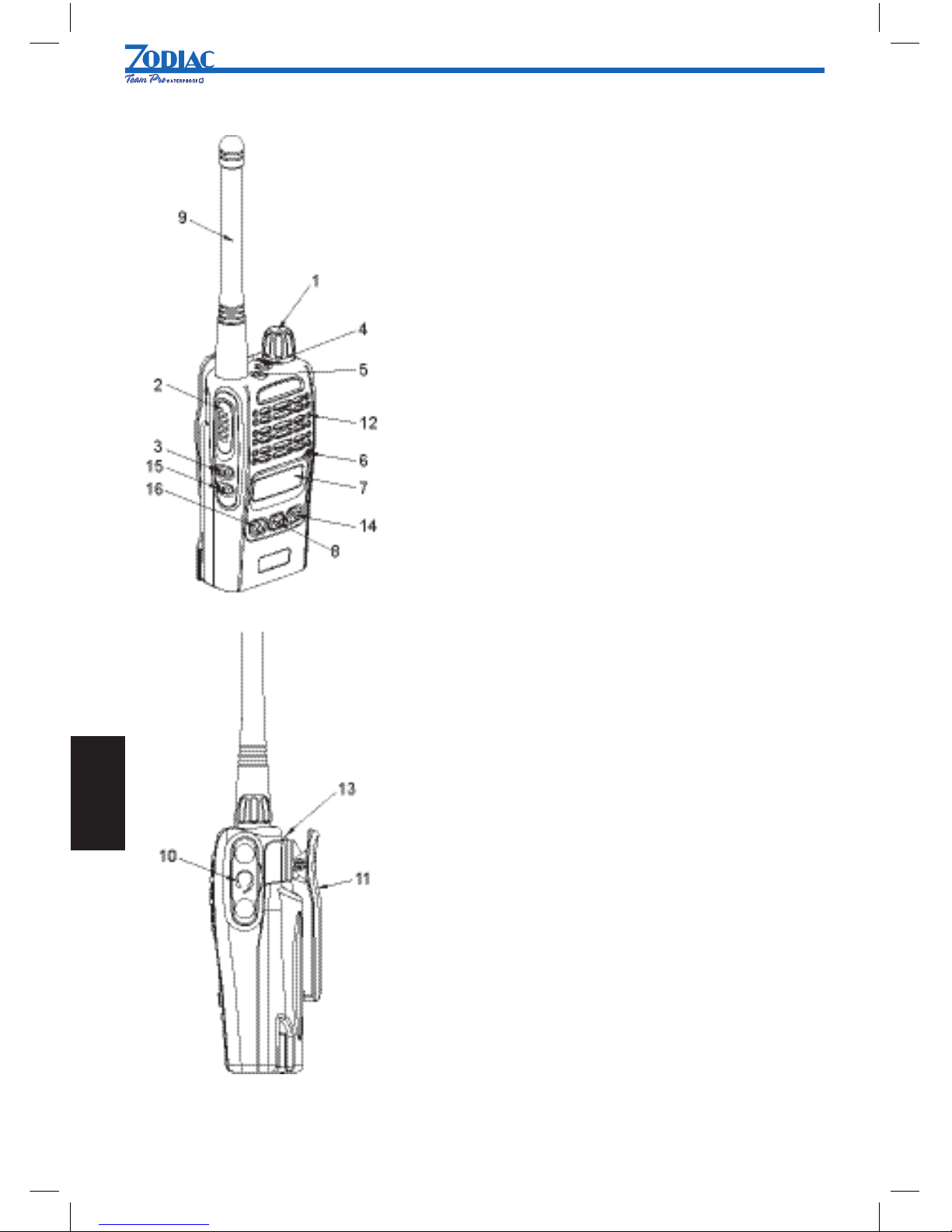

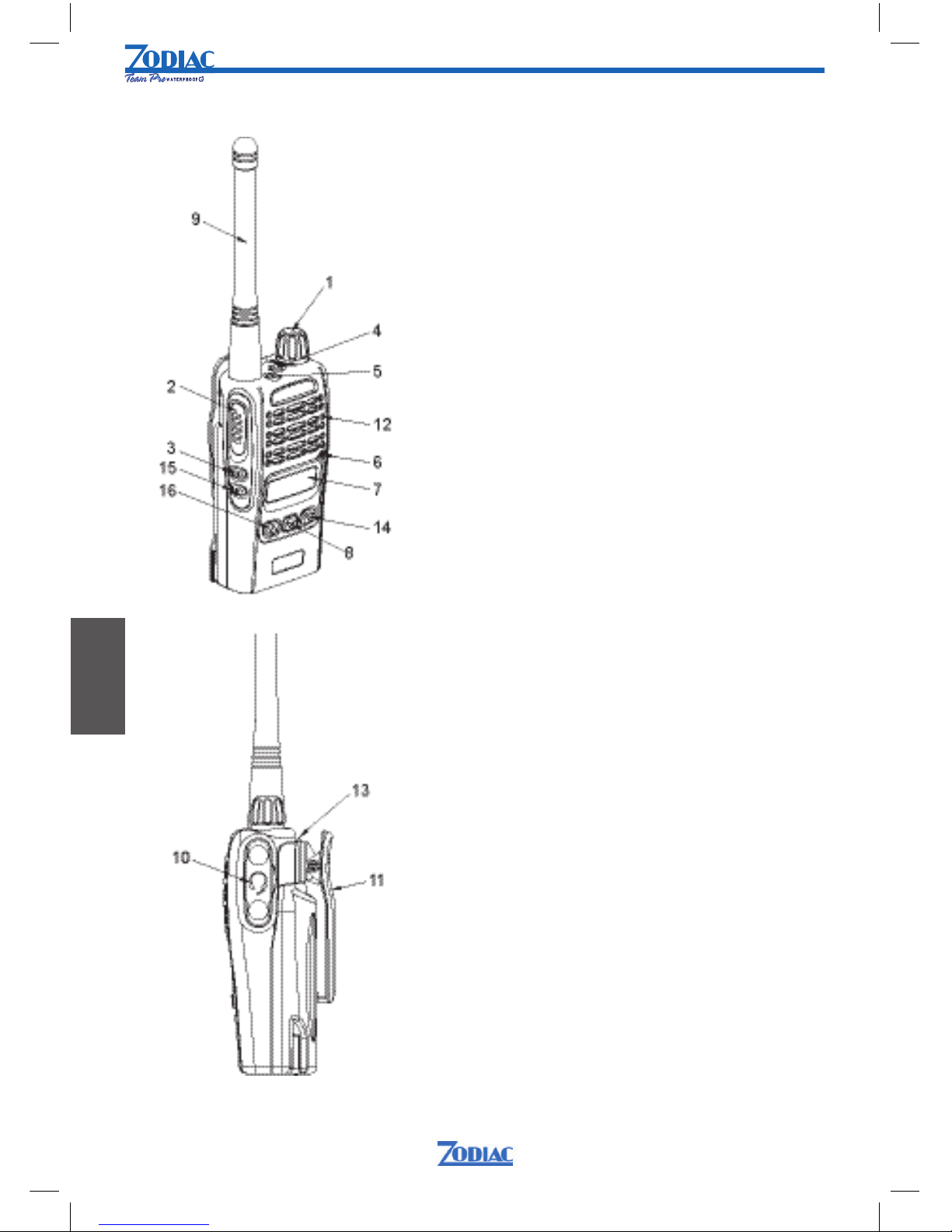

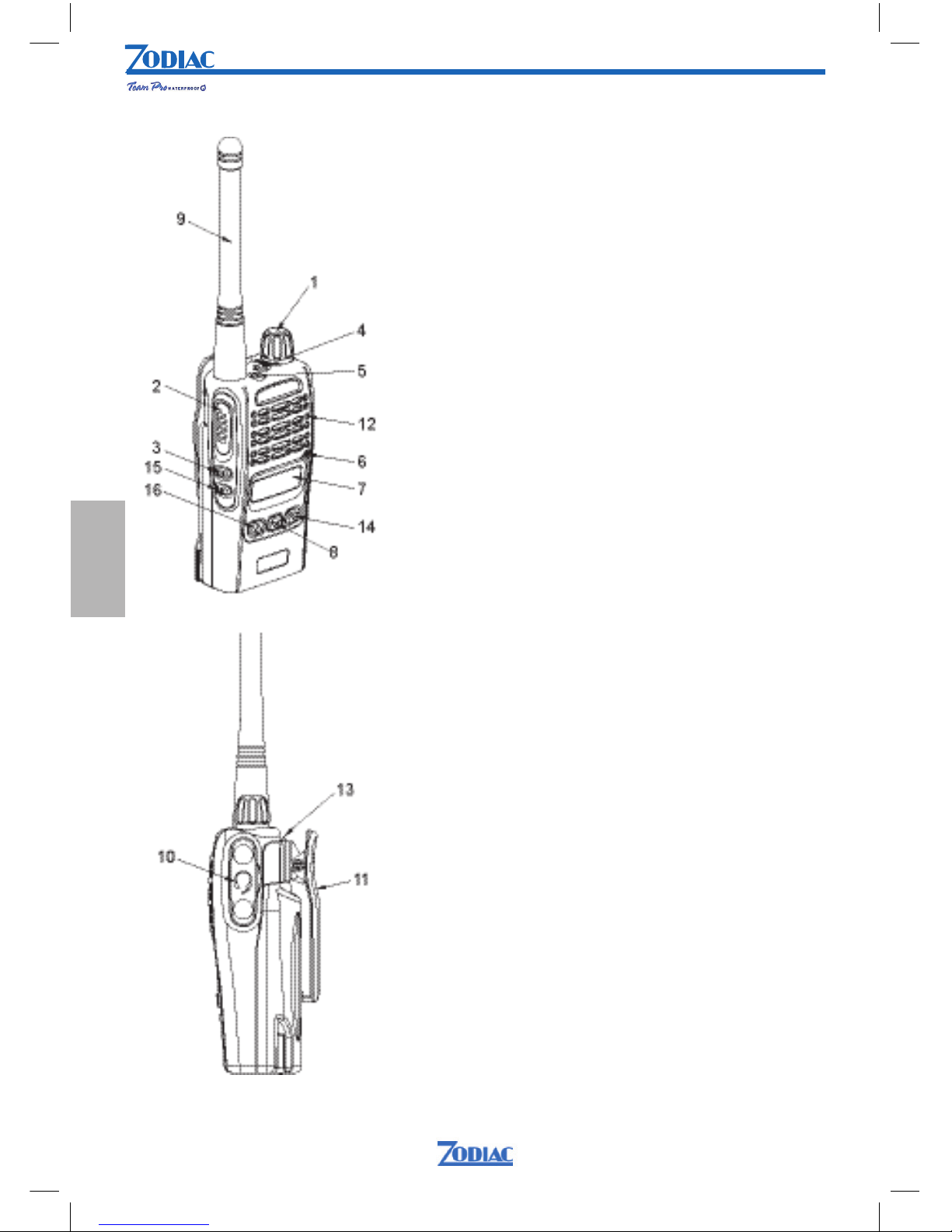

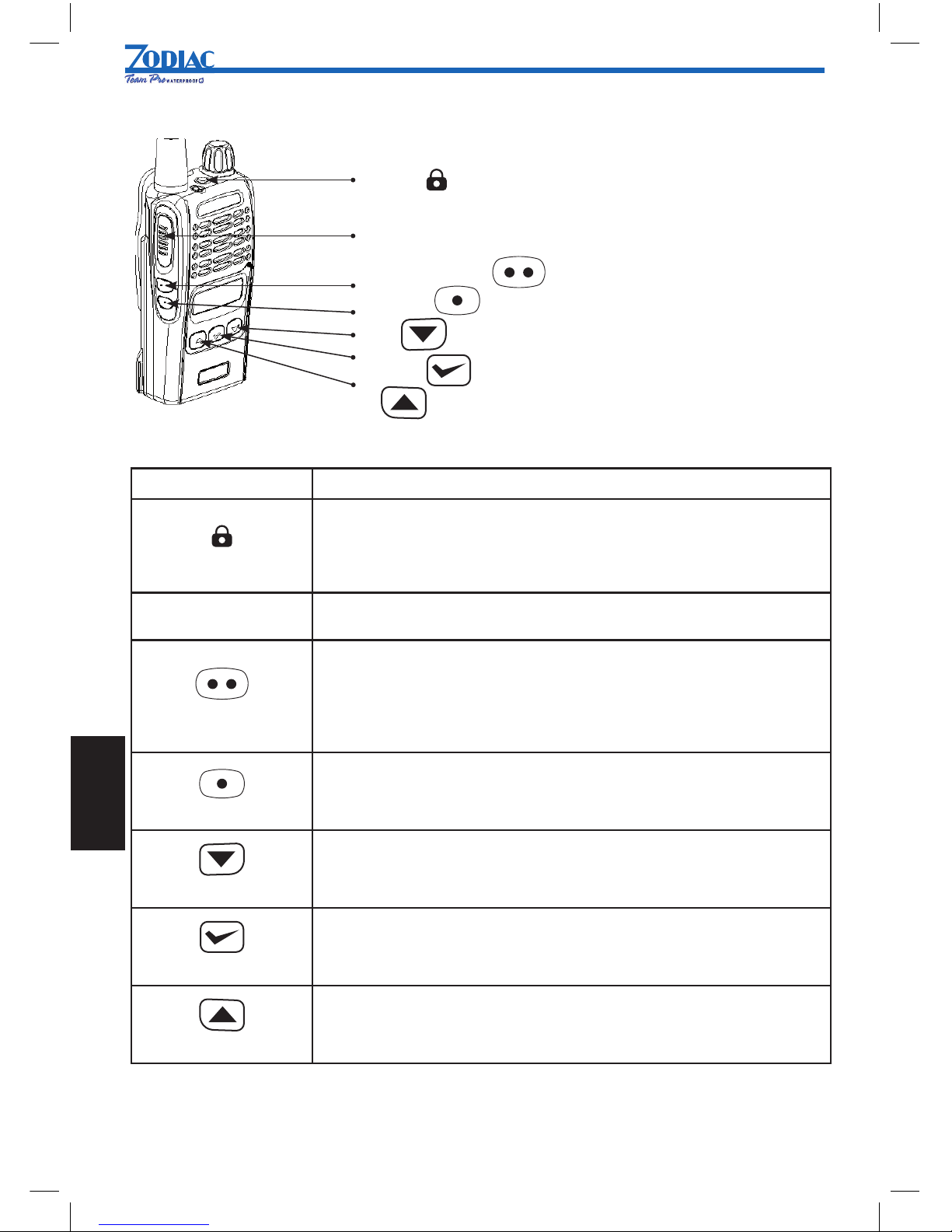

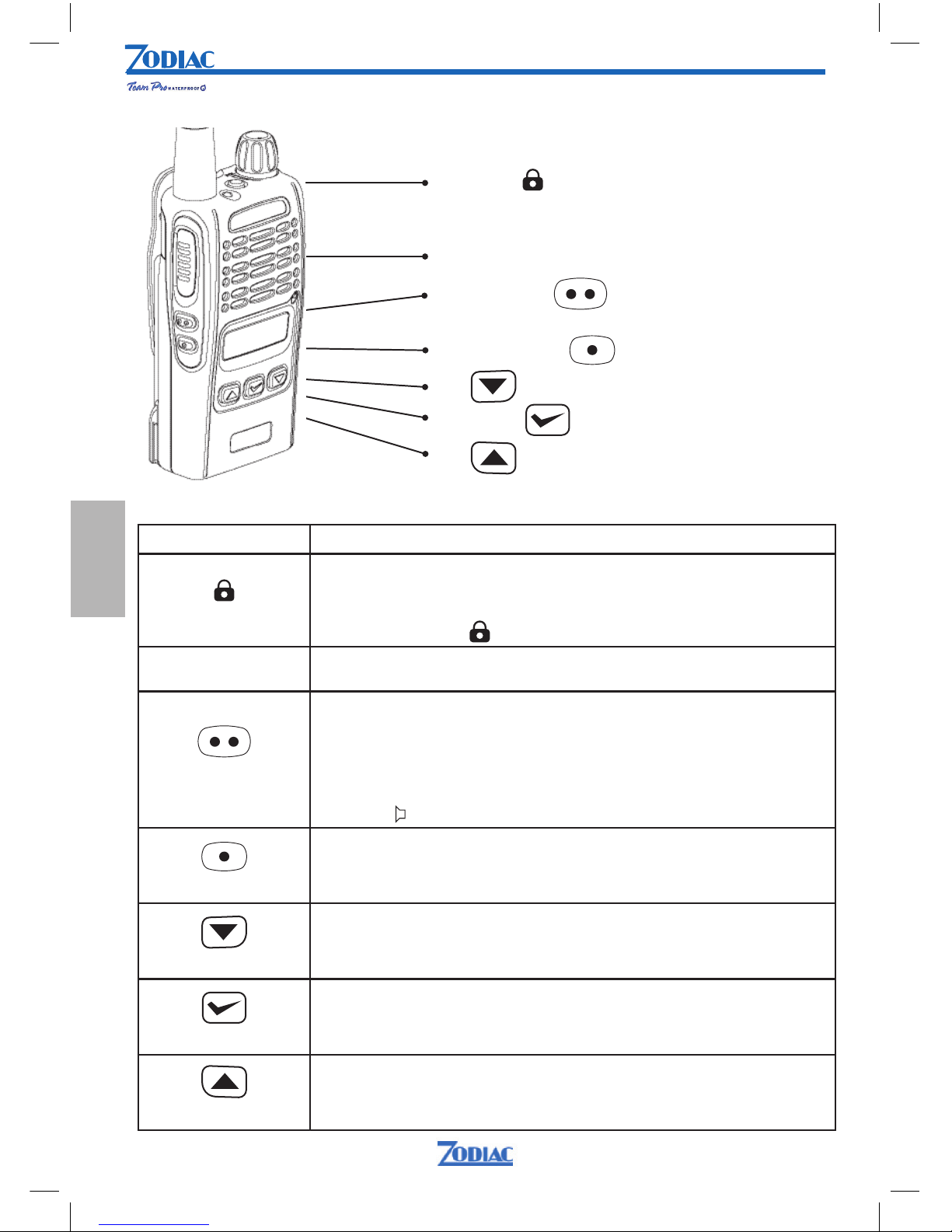

¢BESKRIVNING AV RADION

1. Av / På / Volym-ratt

Vrid ratten medurs för att starta radion.
Vrid ratten moturs för att stänga av.

2. Sändarknapp (PTT)
Tryck och håll inne knappen för att
sända, släpp den för att lyssna.

3. Brusspärr / Monitorknapp
Ändra läge på brusspärren:

Tryck på knappen, justera därefter
brusspärren med [UPP] eller [NED]

Koppla i och ur brusspärren:
Håll in knappen i ca 3 sekunder för att
koppla ur brusspärren.
Tryck igen för att koppla in brusspärren
igen.

4. Knapplås

Låser knapparna. Håll in knappen i ca 3
sekunder för att låsa / låsa upp.

5. Lysdiod

Visar sändning / mottagning

6. Mikrofon

7. Display (LCD)

8. Meny / Bekräfta-knapp

9. Antenn

10.Kontakt för tillbehör

För inkoppling av Bluetoothadapter,
headset, extern högtalare/ mikrofon och
andra tillbehör.Använd skyddet för ut
taget när tillbehör ej används.

11.Bältesclips

12.Högtalare

13.Fäste för bältesclips

14.Ned-knapp.

Bläddrar neråt i kanallistan

15.Kanalsökningsknapp.

Startar / stoppar kanalsökning

16.Upp-knapp.

Bläddrar uppåt i kanallistan.

SVENSKA

9

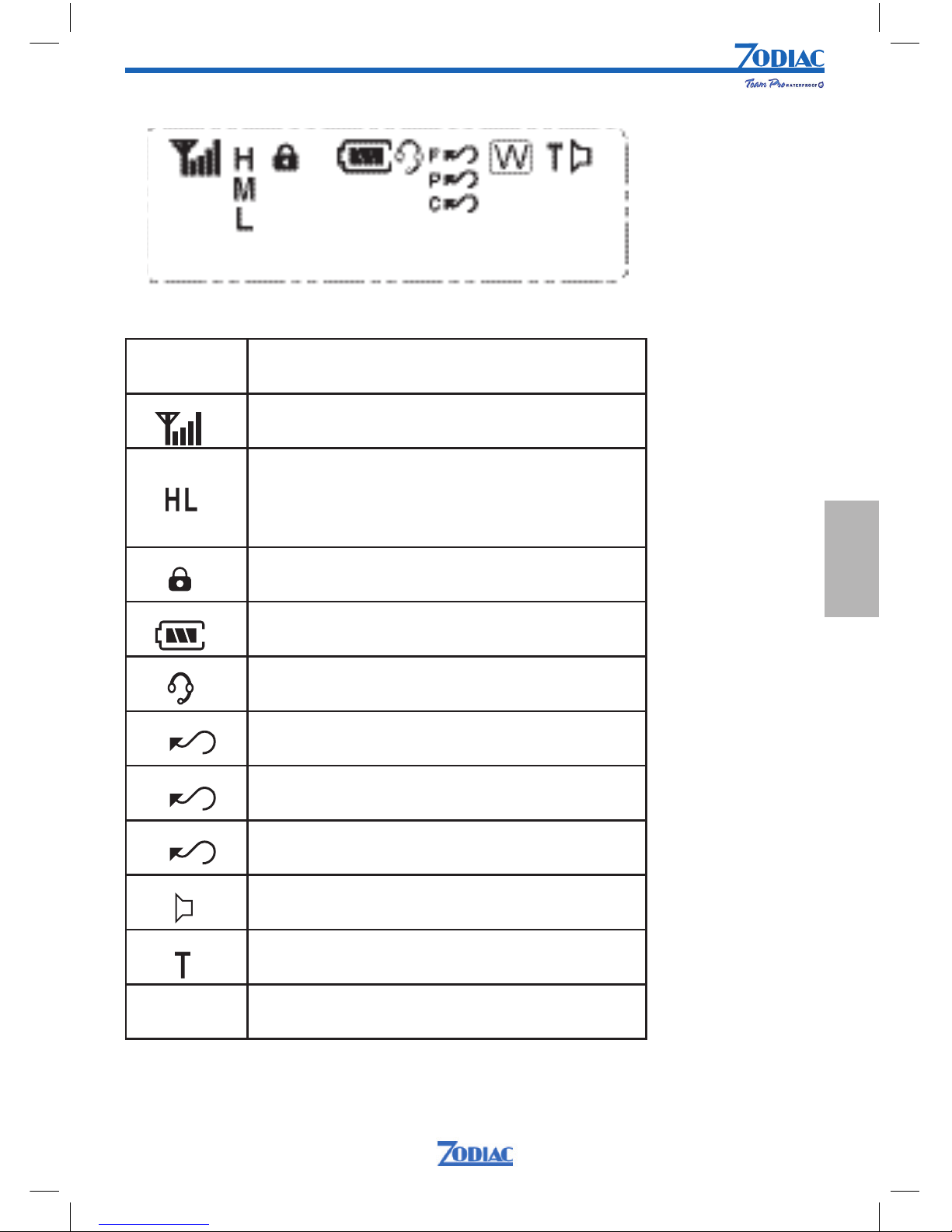

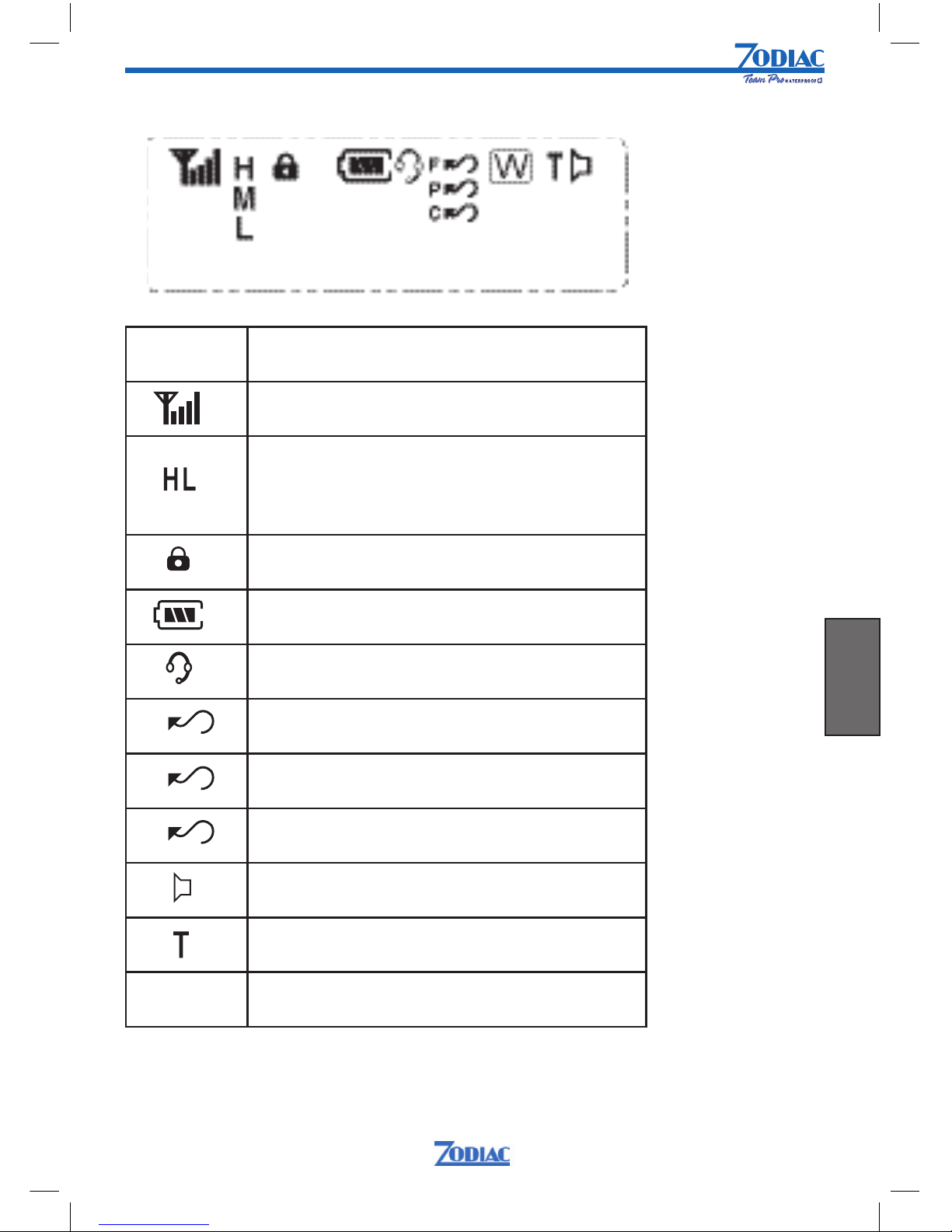

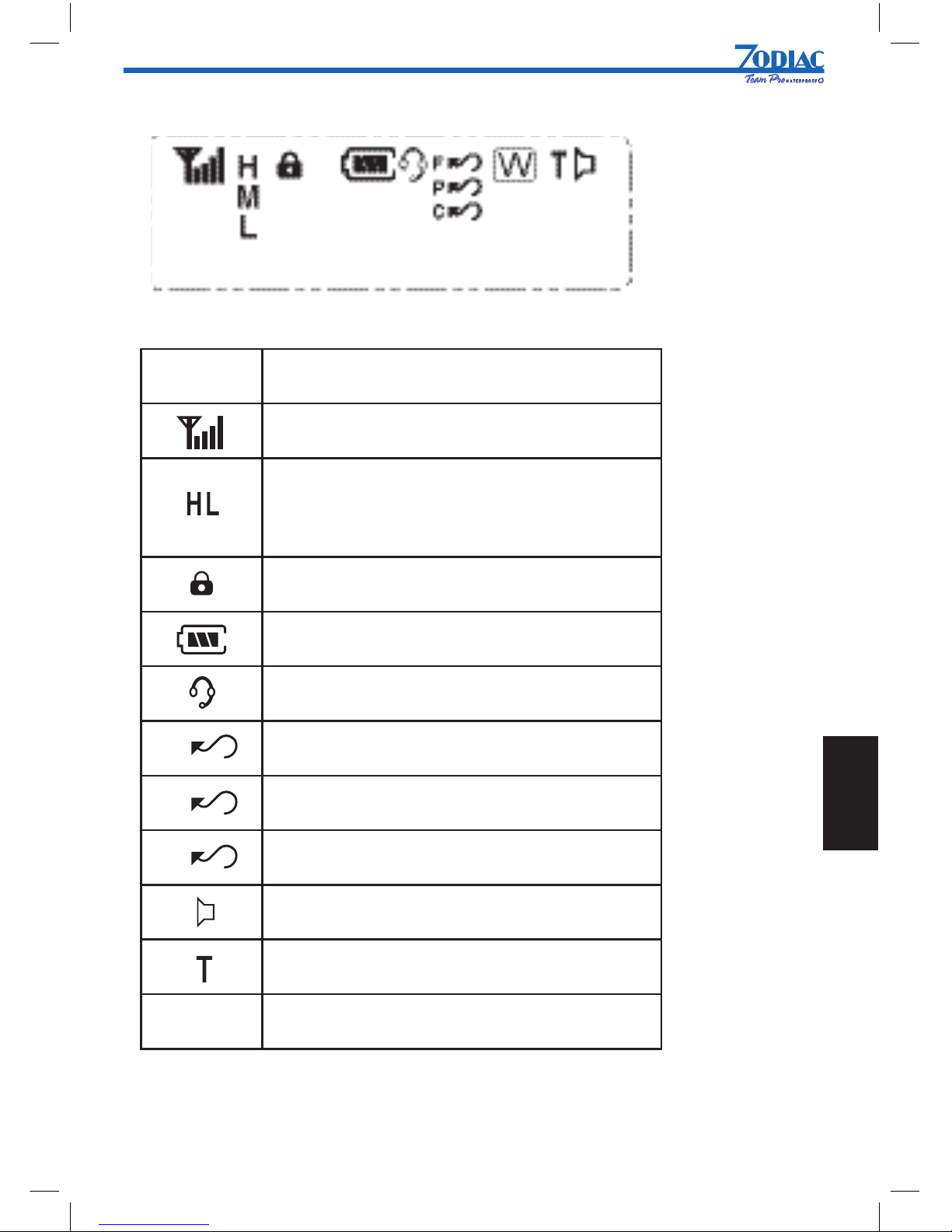

¢BESKRIVNING AV DISPLAYEN

SYMBOL BESKRIVNING

Signalstyrkeindikator

Sändareffekt

H = hög sändareffekt

L = låg sändareffekt

M = medel sändareffekt

Knapplås

Batteristatus

Röststyrning (VOX )

Kanalsökning (SCAN)

Prioritetskanalsökning

Pilottonssökning

Monitor

Pilotton

Viska-funktion

F

C

P

W

SVENSKA

10

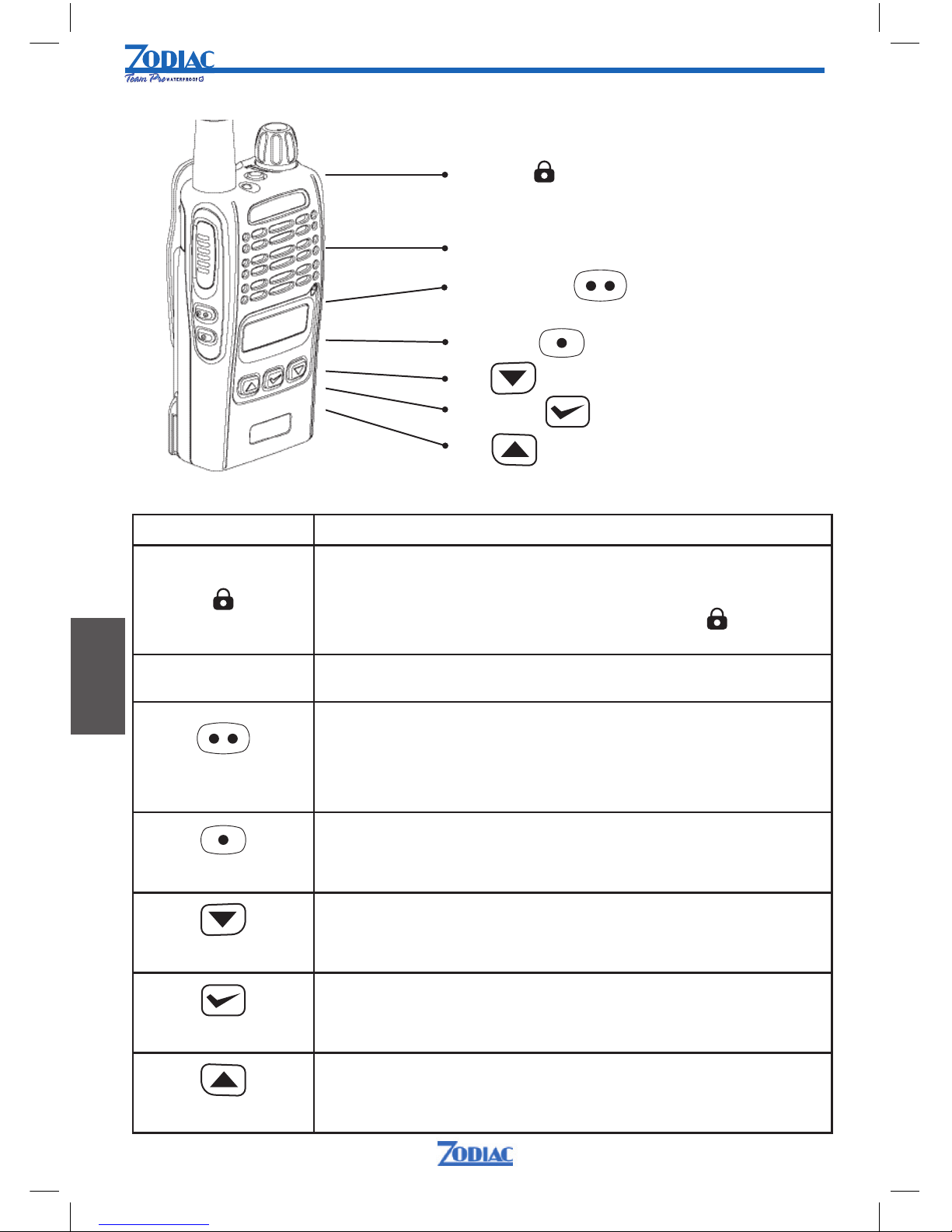

¢BESKRIVNING AV KNAPPARNA

KANALSÖKNING
(SCAN)

KNAPPLÅS

BRUSSPÄRR /
MONITOR

UPP

NED

SÄNDARTANGENT
(PTT)

MENY /
BEKRÄFTA

KNAPP BESKRIVNING

[KNAPPLÅS]

Knappen på toppen av radion låser knapparna för att förhindra oön

-

skade knapptryckningar. De knappar som ej skyddas är sändarknapp,
monitorknapp och belysning för att du alltid ska kunna svara snabbt

på anrop. Symbolen

visas i displayen när funktionen är aktiv.

SÄNDARTANGENT

(PTT)

Tryck och håll inne knappen för att sända, släpp den för att lyssna.

[BRUSSPÄRR/

MONITOR]

Brusspärr/ Monitor-knappen används för att ställa in brusspärren samt
koppla bort brusspärren så att även svaga signaler kan uppfattas.
Tryck på knappen, välj därefter nivå på brusspärren med

[UPP] eller [NED].
Tryck och håll in knappen i 3 sekunder för att koppla ur brusspärren.
Ett nytt tryck kopplar in brusspärren igen.

Symbolen

visas i displayen när brusspärren är urkopplad.

[SCAN]

Kanalsökning(Scan)-knappen startar och stoppar kanalsöknings­funktionen.

[NED]

NED-knapp. Väljer önskad kanal eller bläddrar nedåt i menylistan/
brusspärrsnivåerna

[MENY/BEKRÄFTA]

Meny-knappen används för att få tillgång till menyn och för att
bekräfta val.

[UPP]

UPP-knapp. Väljer önskad kanal eller bläddrar uppåt i menylistan
och brusspärrsnivåerna.

SVENSKA

11

¢BESKRIVNING AVTILLBEHÖRSUTTAGET

Till Zodiac Team Pro Waterproof passar Zodiacs tillbehör med kontakt ”D”.
Dessa tillbehör hittar du på www.zodiac.se

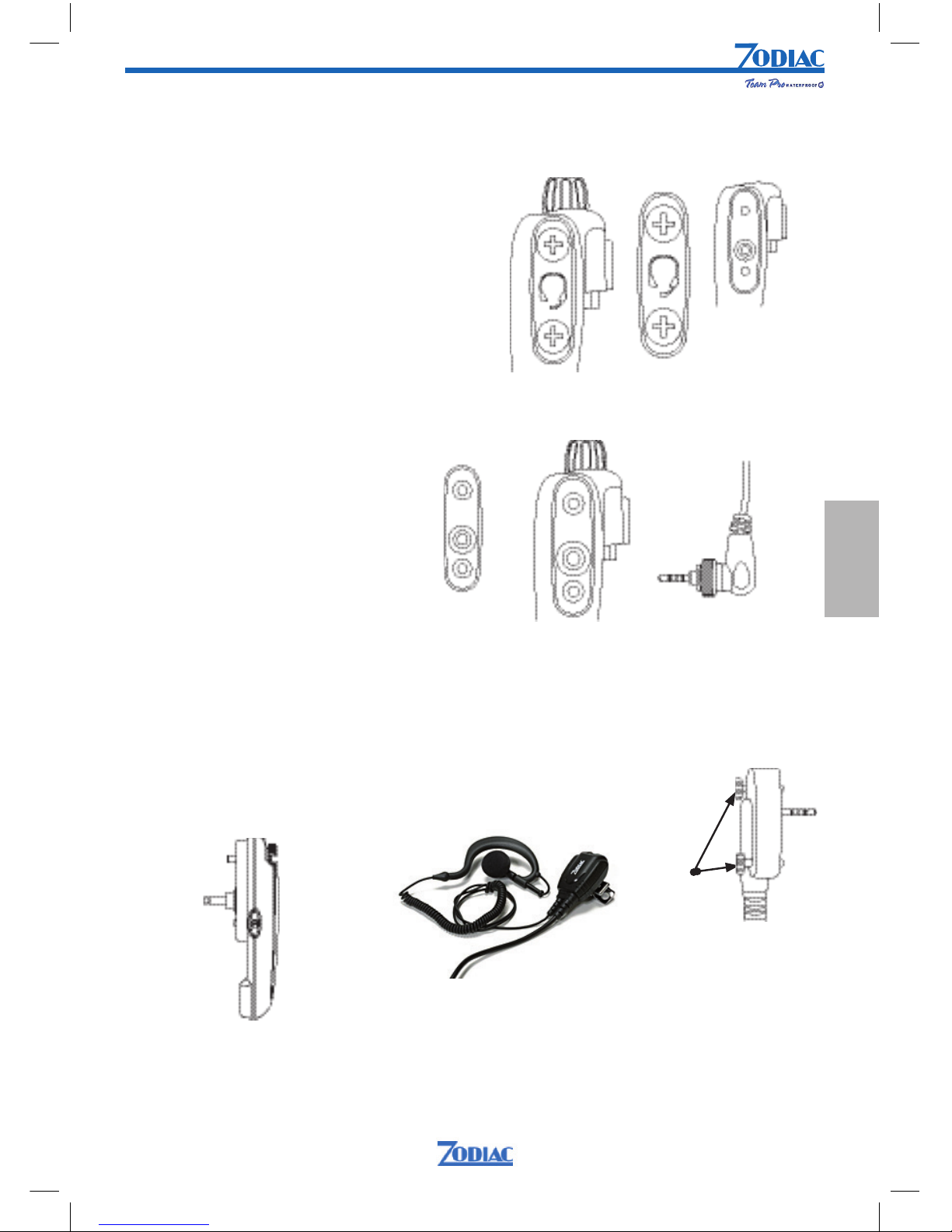

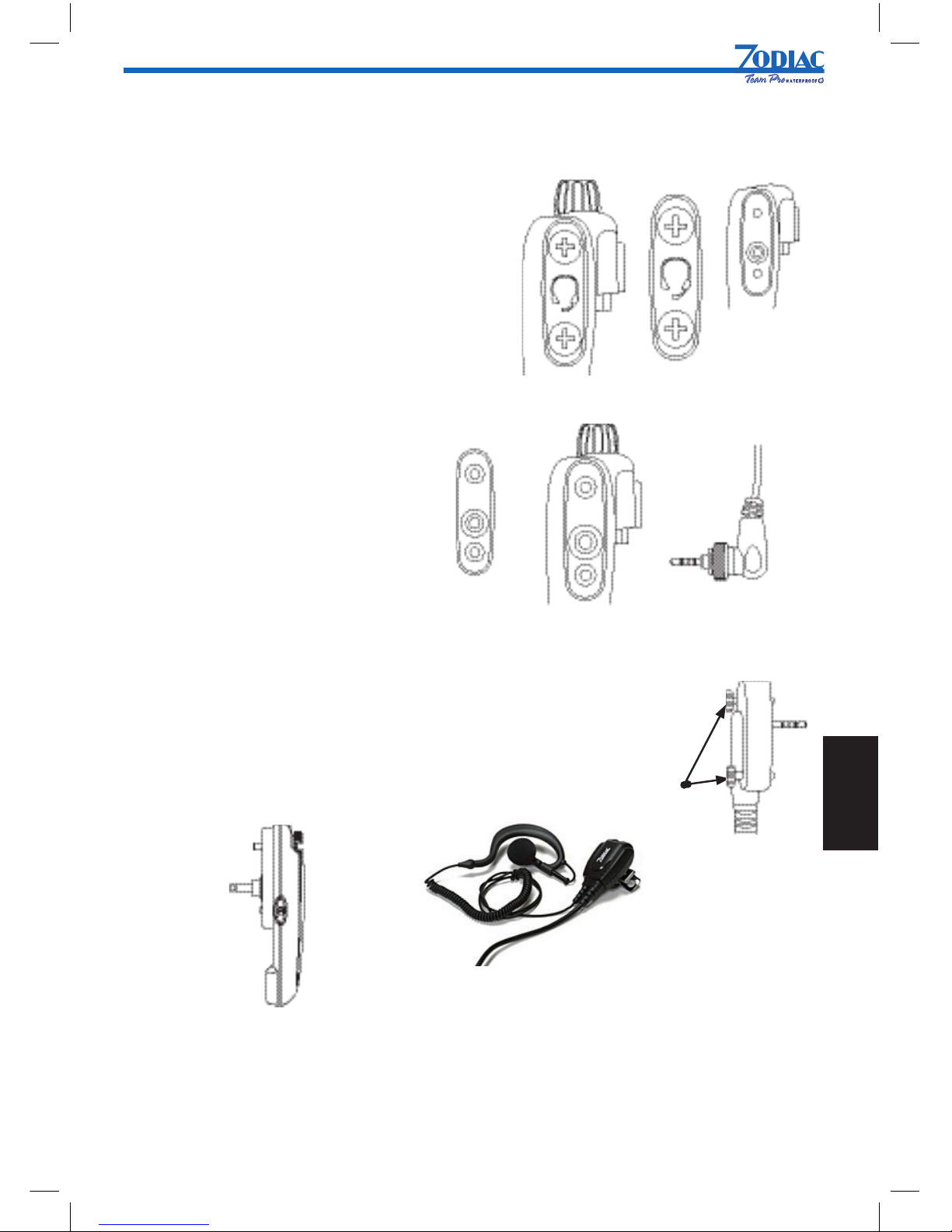

För att ansluta öronmusslan:

• Skruva loss skyddet från tillbehörsuttaget

(Bild 1, 2 och 3)

• Skruva fast brickan som medföljer öronmusslan på samma plats som

skyddet för tillbehörsuttaget satt.
(Bild 4 och 5 )

• Skruva fast öronmusslan på gängorna på brickan.(Bild 6)

För att ansluta ett tillbehör:

• Skruva loss skyddet från tillbehörsuttaget (se bild 1-3 ovan)

• Anslut tillbehörets kontakt (Bild 7) till radions tillbehörsuttag (Bild 3)

• Skruva fast tillbehöret i radion med skruvarna (A)

I tillbehörssortimentet till Team Pro Waterproof nns en Bluetooth-adapter, vilket gör det

möjligt att trådlöst överföra ljudet från radion till örat med hjälp av ett Bluetooth headset
eller Bluetooth hörselskydd. Adaptern monteras i radions tillbehörsuttag och behöver inte
laddas separat eftersom den får sin strömförsörjning via radion.
Se rekommenderade Bluetooth-tillbehör som passar till adaptern på www.zodiac.se

Vattentätt headset 47230

Blåtandsadapter 47260

Bild1 Bild 2 Bild 3

Bild 4 Bild 5 Bild 6

Bild 7

A

Vattentätt headset 47230

SVENSKA

12

¢INNAN DU ANVÄNDER RADION

¢Information om batterityp

Batteriet som levereras tillsammans med Zodiac Team Pro Waterproof är av typen Litium­jon.

Denna batterityp har fördelar som:

Hög energitäthet.
Låg självurladdning.
Har en försumbar minneseffekt vilket gör att man inte behöver ladda ur batteriet innan det
laddas igen.

I batteriet nns det en inbyggd skyddskrets som hindrar överladdning och överspänning.

Ladda batteriet en gång var tredje månad även om det inte har använts för att bibehålla
dess kapacitet.

Att tänka på:

Batteriets kapacitet avtar i kyla. Håll radion / batteripaketet så varmt som möjligt för att
bibehålla maximal batterikapacitet.
Batteripaketets livslängd beror på förvarings- och laddningsförhållanden men även på hur
det används.
Dess livslängd är begränsad och batteripaketets kapacitet sjunker både efterhand som det
används och med tiden.
Ett Li-ion batteri kan laddas mellan 500 till 800 gånger. När driftstiden blivit kort beror det
förmodligen på att det är förbrukat. Köp då ett nytt batteripaket.
Vid långtidslagring bör batteripaketet förvaras torrt och svalt, separerat från radion. Förva­ring skall ske med fulladdade batterier.
Laddningsbara batterier skall lämnas till återvinning och får inte kastas i hushållssoporna.
Vid kassering av laddningsbara batterier,skyddstejpa plus- och minuspolerna före återvin­ningen

¢Laddning av batteri

Zodiac Team Pro Waterproof laddas i en automatisk bordsladdare för snabbladdning.
Laddaren har ett främre laddfack för radio med batteri, samt ett bakre laddfack för ett extra
batteri. Laddning av urladdat batteri sker på ca 3 timmar. Vid laddning tänds en lysdiod
(LED) för respektive laddfack.

Röd = snabbladdning pågår.
Grön = färdigladdat batteri.
Gul = Bakre facket väntar på laddning.

Om både främre och bakre laddfacket används samtidigt laddas det främre batteriet först.
När laddningen i frontfacket avslutats, övergår laddaren automatiskt till att ladda batteriet i
det bakre facket.

Röd blinkande LED = felindikering.
Notera! Det är normalt att batteriet blir varmt vid snabbladdning.

Ett nytt batteri, eller ett batteri som inte använts på några månader får en «tröghet» och får
full kapacitet efter 2 till 4 upp- och urladdningar.
Moderna laddbara batterier av typ litium behöver inte laddas ur helt, innan de laddas på
nytt.
Obs! Om radion inte används under en längre tid bör batteriet laddas ca var tredje månad
för att bibehålla sin kapacitet. Med 12 V kabel för cigaretttändaruttag (47232) kan man
ladda batterierna från 12V i bil, båt etc. 12 voltskabeln ansluts till bordsladdaren, i stället
för batteri-eliminatorn, och snabbladdning av batteriet sker som om den vore ansluten till
elnätet.

SVENSKA

13

¢Montera batteri

1. Placera batteriet underifrån i
spåren på radiodelen.

2. Skjut batteriet uppåt över radiodelen
tills ett klick hörs.

¢Demontera batteri

1. Stäng av radion.

2. Tryck och håll in batterilåsknappen
(A) på radion.

3. Skjut batteriet neråt och lyft bort det från radion.

¢Montering av antenn

1. Sätt antennens gängade del i
antennkontakten.

2. Skruva antennen medurs.

¢Demontering av antenn

1. Skruva antennen moturs
tills den lossnar.

A

SVENSKA

14

¢KOMMA IGÅNG

¢Starta /stänga av radion

1. För att starta radion, vrid Av/På/Volym-ratten medurs.

2. För att stänga av radion, vrid Av/På/Volym-ratten moturs
tills du hör ett klick.

¢Volymkontroll

Vrid Av/På/Volym-ratten för att öka / minska volymen.

¢Välj kanal

Radion kan programmeras med upp till 255 kanaler.
Zodiac Team Pro Waterproof 31 levereras med de svenska jaktkanalerna och Zodiac Team
Pro Waterproof 155 levereras med de svenska och norska jaktkanalerna. Välj önskad
kanal genom att trycka [UPP] eller [NED]. Varje tryckning ökar eller minskar kanalnumret
med ett nummer. Om du håller ned knappen, ökar eller minskar kanalnumret fortlöpande.

¢Sändning

Se till att den valda kanalen är ledig innan du startar sändningen.
Innan du sänder, kontrollera att lysdio den som indikerar sändning/mottagning inte lyser
eller blinkar grönt, då pågår samtal. Man kan också hålla inne [BRUSSPÄRR/MONITOR]
för att lyssna på kanalen.

1. Tryck och håll in sändarknappen [PTT].

Prata med normalt röstläge 3-5 cm från mikrofonen.
Lysdioden lyser rött vid sändning.

2. När du talat färdigt, släpp [PTT] för att lyssna.

Radion återgår till mottagning.

¢Passningsläge

Välj önskad kanal. Lysdioden lyser grönt vid mottagning.
Om lampan blinkar grönt betyder det att den som sänder
ej har samma pilotton inställd som du.
Prova att byta pilotton på din radio.

Av/På/Volym­knapp

UPP

NER

SÄNDERTAGENT
(PTT)

LYSDIOD SOM
INDIKERAR
SÄNDNING /MOTTAGNING

BRUSSPÄRR/
MONITOR

SVENSKA

15

¢FUNKTIONER OCH INSTÄLLNINGAR

Tryck [MENY/BEKRÄFTA] för att få tilllgång till menyn. Använd därefter knapparna [UPP]
och [NED] för att välja önskad funktion. Tryck [MENY/BEKRÄFTA] för att bekräfta valet.
Använd [UPP] och [NED] för att bläddra fram önskat funktionsval och tryck
[MENY/BEKRÄFTA] för att spara valet.

¢Menyöversikt

MENY /
BEKRÄFTA

UPP

NER

SVENSKA

16

¢Språk

Du kan välja mellan norska, svenska, nska och engelska som menyspråk. I Sverige

levereras radion med svenska som standardspråk.

För att ändra språk:

1. Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

2. Bläddra i menyn med [UPP] eller [NED] tills SPRÅK visas.

3. Tryck [MENY/BEKRÄFTA] för att bekräfta.

4. Bläddra i menyn med [UPP] eller [NED] tills önskat språk visas.

5. Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

¢Pilotton (CTCSS)

Du kan välja mellan 39 pilottoner mellan frekvenserna 67-250,3 Hz.
När pilotton är aktiverad, visas symbolen i displayen.
Den inställda pilottonen påverkar bara den valda kanalen, det är möjligt att ha skilda
pilottoner på de olika kanalerna. Vid leverans är Pilotton avstängd.

För att ställa in / ändra pilotton:

1. Välj kanal med [UPP] eller [NED].

2. Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

3. Bläddra i menyn med [UPP] eller [NED] tills PILOTTON visas.

4. Tryck [MENY/BEKRÄFTA] för att bekräfta.

5. Bläddra i menyn med [UPP] eller [NED] tills önskad pilotton visas.

6. Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

MENY /
BEKRÄFTA

UPP

NER

SVENSKA

17

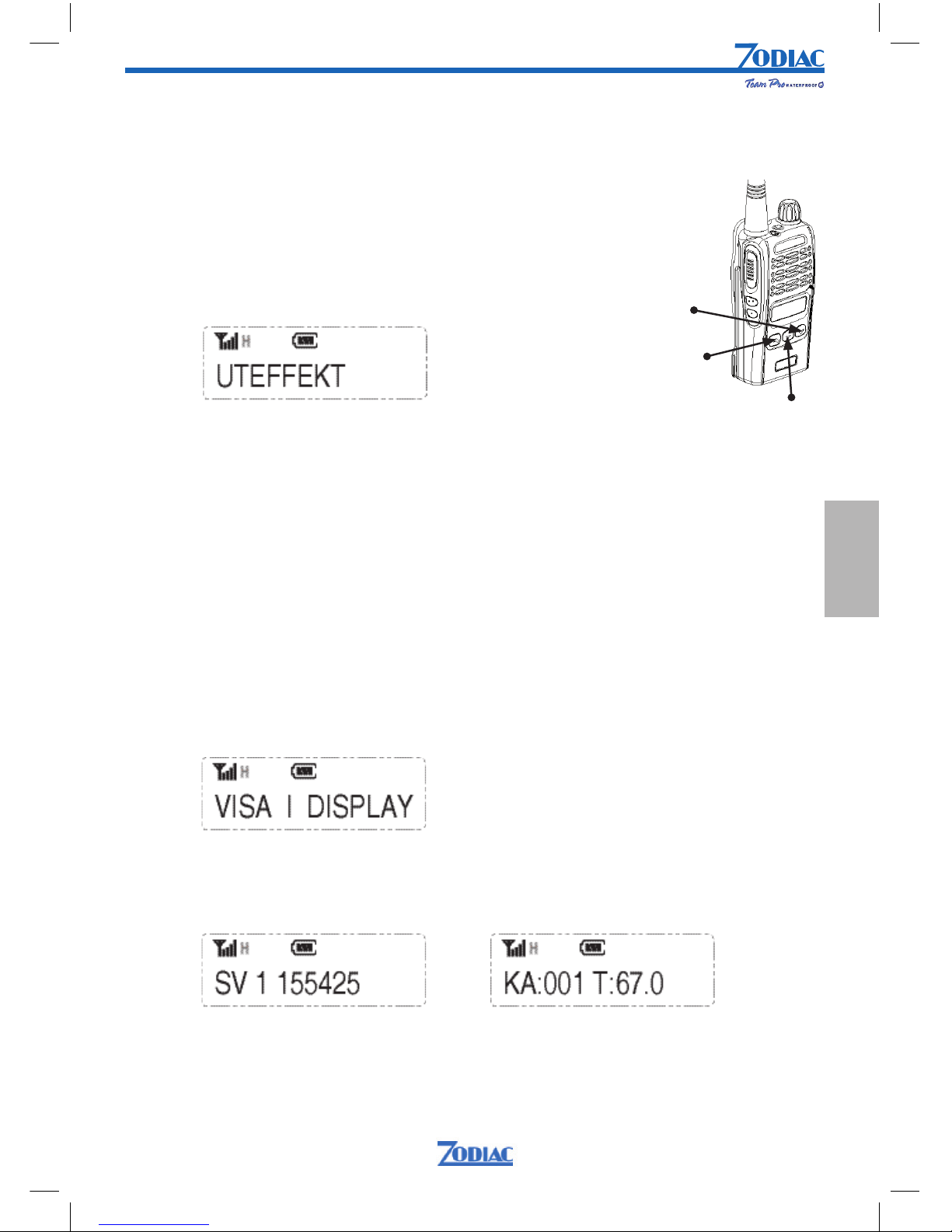

¢Uteffekt

Du kan välja mellan låg, medel eller hög uteffekt. I displayen visas H för hög uteffekt,
M för Medel uteffekt och L för låg uteffekt. Vid leverans är radion inställd på högeffekt.

För att ställa in / ändra uteffekt:

1. Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

2. Bläddra i menyn med [UPP] eller [NED] tills

UTEFFEKT visas.

3. Tryck [MENY/BEKRÄFTA] för att bekräfta.

4. Bläddra i menyn med [UPP] eller [NED] tills önskad uteffekt visas.

5. Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

¢Visa i display

Du kan välja mellan att visa kanalinställningen som kanalnummer eller som kanaltext.
I läge ”KANAL TEXT” visas den inställda radiokanalens kanalnummer och frekvens.
I läge “KANAL NUMMER” visas kanalens nummer och inställd pilotton.
Vid leverans är radion inställd på att visa Kanaltext.

För att ändra visning av kanalinställning:

1. Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

2. Bläddra i menyn med [UPP] eller [NED] tills VISA I DISPLAY visas.

3. Tryck [MENY/BEKRÄFTA] för att bekräfta.

4. Välj KANAL NUMMER eller KANAL TEXT med [UPP] eller [NED].

KANAL TEXT KANAL NR

5. Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

MENY /
BEKRÄFTA

UPP

NER

SVENSKA

18

¢Talstyrning (VOX)

TALSTYRNING är en röststyrnings-funktion som ger dig möjlighet att sända utan att
använda sändartangenten. Känsligheten för röststyrningen kan ställas i 15 olika nivåer där
nivå 1 betyder att radion är inställd på låg känslighet och att det därmed krävs lite mer för
att radion skall sända medan nivå 15 betyder att radion är inställd på hög känslighet och
börjar sända vid mycket låg ljud-nivå. Prova dig fram för att se vilken nivå som passar dig
bäst. När TALSTYRNING är inkopplad, visas symbolen i displayen.

Läge ”AV” betyder att funktionen inte är aktiverad.
Vid leverans är funktionen avstängd.

För att koppla in talstyrningen:

1. Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

2. Bläddra i menyn med [UPP] eller [NED] tills

TALSTYRNING visas.

3. Tryck [MENY/BEKRÄFTA] för att bekräfta.

4. Ställ in önskad känsliget med [UPP] eller [NED].

5. Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

¢Återställ (Reset)

Denna funktion återställer radion till de inställningar den hade vid leverans.

För att återställa radion till ursprungsinställningarna:

1. Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

2. Bläddra i menyn med [UPP] eller [NED] tills ÅTERSTÄLL visas.

3. Tryck [MENY/BEKRÄFTA] för att bekräfta.

4. Välj JA / NEJ med [UPP] eller [NED].

5. Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

MENY /
BEKRÄFTA

UPP

NER

SVENSKA

19

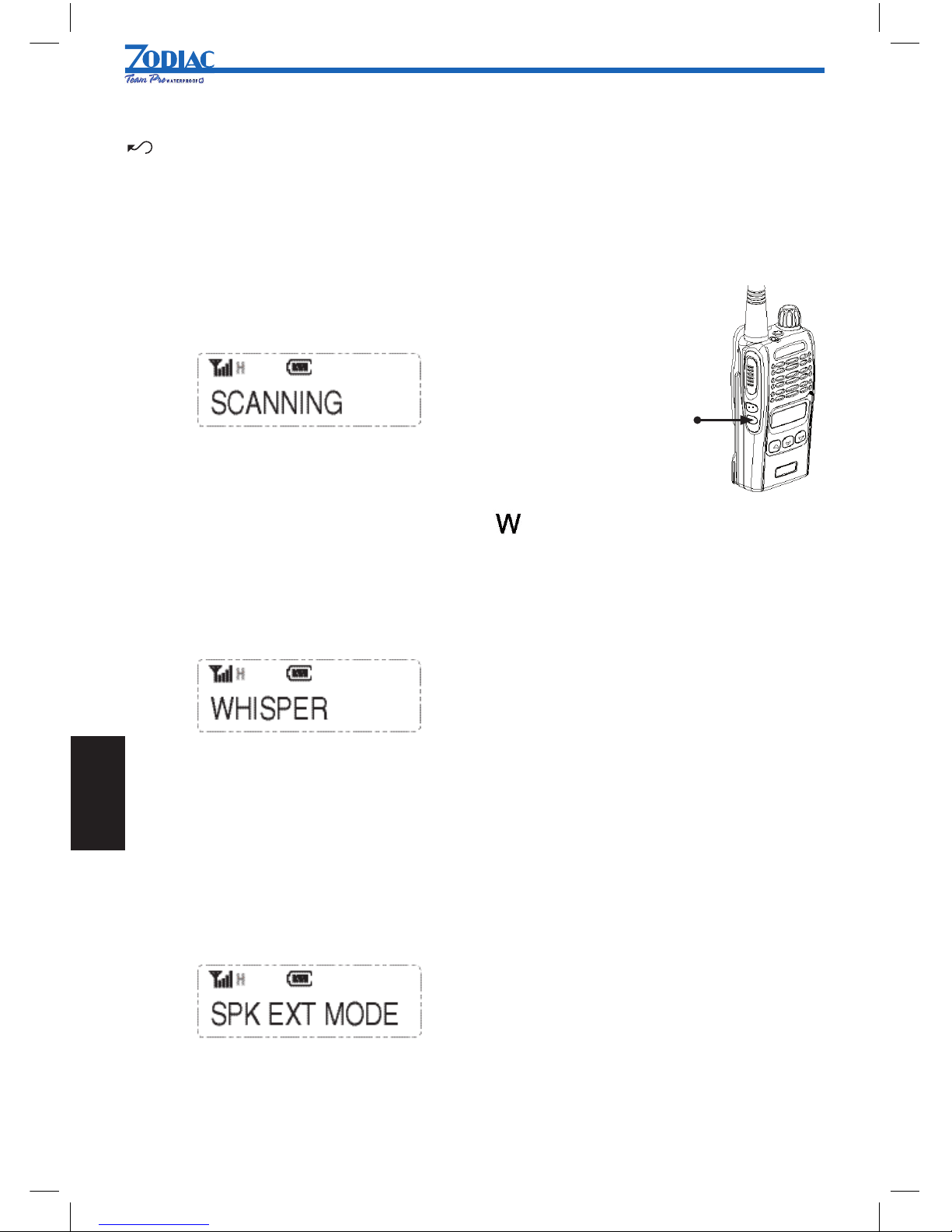

¢Kanalsökning (Scan)

Funktionen används för att söka efter kanaler med trak.

När funktionen är inkopplad, visas i displayen.
Du kan välja mellan tre undermenyer:

EGEN LISTA: Söker igenom de kanaler du valt i din scanninglista.
PILOTTON: Söker igenom samtliga pilottoner på den kanal radion är inställd på.
PRIO KAN: Söker mellan den i radion inställd kanal och den kanal du väljer som
prioritetskanal.

För att ändra kanalsökningsalternativ:

1. Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

2. Bläddra i menyn med [UPP] eller [NED] tills KANALSÖKNING visas.

3. Tryck [MENY/BEKRÄFTA] för att bekräfta.

Så här gör du göra en egen kanalsökningslista:

4. Välj EGEN LISTA med [UPP] eller [NED].

5. Tryck [MENY/BEKRÄFTA] för att bekräfta.

6. Välj Kanal med [UPP] eller [NED].

7. Tryck på [SCAN] och välj [Ja] för att lägga till kanalen i listan och
[Nej] för att hoppa över kanalen i listan.

8. Upprepa 6 och 7 för att lägga till ytterligare kanaler i listan

9. När alla önkade kanaler är inlagda, tryck [MENY/BEKRÄFTA] för att bekräfta.

10. Tryck [SCAN] för att starta sökningen.

11. Tryck på [SCAN] igen för att avsluta sökningen.

Vill du söka igenom Pilottonerna på den kanal som radion är inställd på:

12. Välj PILOTTON med [UPP] eller [NED].

13. Tryck [MENY/BEKRÄFTA] för att bekräfta.

14. Tryck [SCAN] för att starta sökningen.

15. Tryck på [SCAN] igen för att avsluta sökningen.

Vill du söka mellan radions inställda kanal och en önskad prioritetskanal:

16. Välj PRIO KAN med [UPP] eller [NED].

17. Tryck [MENY/BEKRÄFTA] för att bekräfta.

18. Välj prioritetskanal med [UPP] eller [NED]

19. Tryck [MENY/BEKRÄFTA] för att bekräfta.

20. Tryck [SCAN] för att starta sökningen.

21. Tryck på [SCAN] igen för att avsluta sökningen.

SCAN

SVENSKA

20

¢Batterispar

Batterispar-funktionen fungerar så att när radion inte sänt / mottagit på en tid, går radion
ner i viloläge för att spara batteriet. När funtionen är aktiverad sker en viss fördröjning vid
sändning / mottagning då det tar någon sekund för radion att “vakna”, vänta en sekund
efter att du tryckt ner sändarknappen innan du börjar tala för att undvika att du inte missar
de första orden. Vid leverans är radions batterisparfunktion aktiverad.

För att starta / stoppa Batterispar-funktionen:

1. Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

2. Bläddra i menyn med [UPP] eller [NED] tills

BATTERISPAR visas.

3. Tryck [MENY/BEKRÄFTA] för att bekräfta.

4. Välj JA eller NEJ med [UPP] eller [NED].

5. Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

¢Viska

För att undvik att störa omgivningen med högt tal i kritiska jaktsituationer kan man utnyttja
”VISKA”-funktionen som gör att lågt tal förstärks extra vid sändning.
När VISKA- funktionen är inkopplad, visas symbolen i displayen.

För att starta / stoppa viska-funktionen:

1. Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

2. Bläddra i menyn med [UPP] eller [NED] tills VISKA visas.

3. Tryck [MENY/BEKRÄFTA] för att bekräfta.

4. Välj JA / NEJ med [UPP] eller [NED].

5. Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

MENY /
BEKRÄFTA

UPP

NER

SVENSKA

21

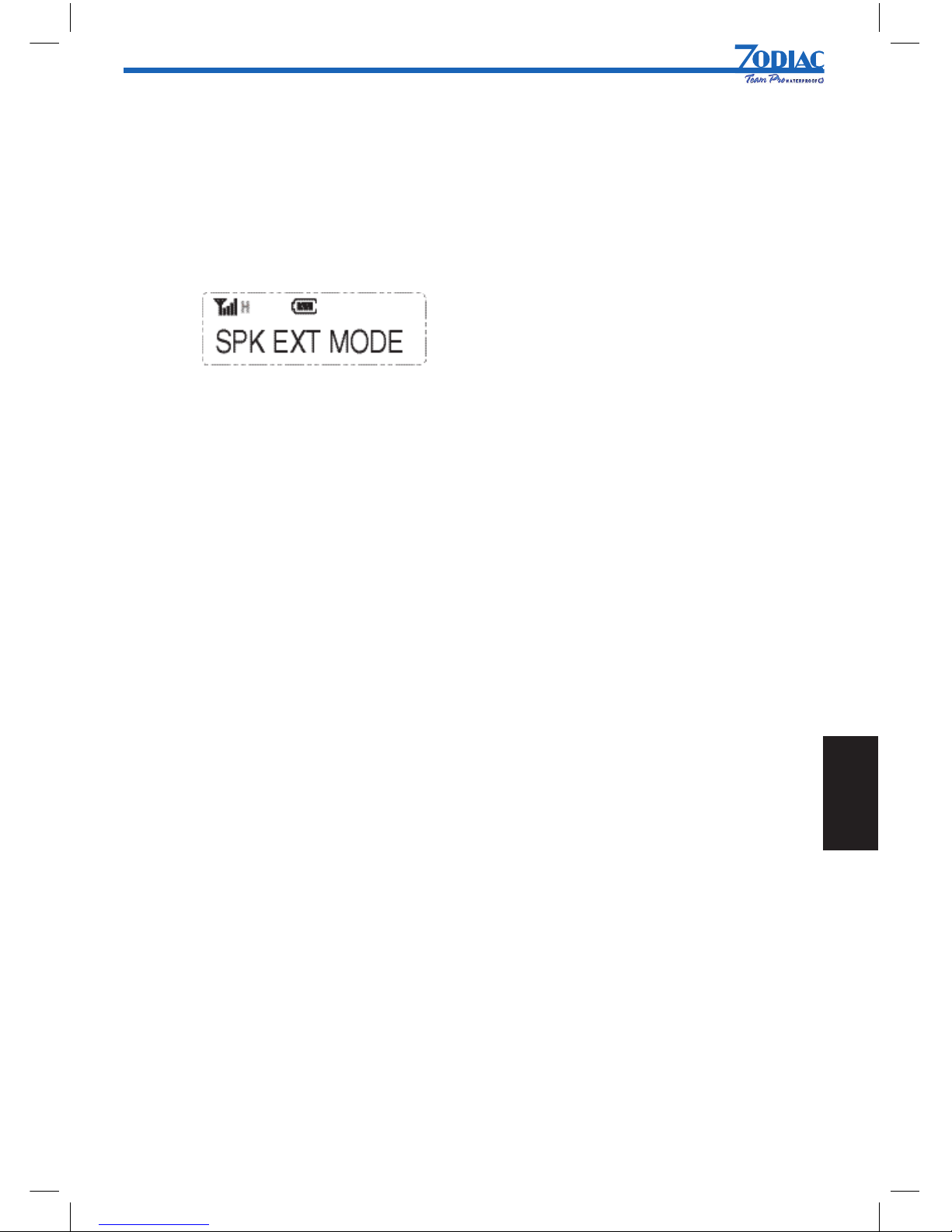

¢Högtalare

När du ansluter ett tillbehör t.ex.Bluetooth-adapter eller öronsnäcka med mikrofon och
sändartangent, kan du med denna funktion lyssna både i radioenhetens högtalare och i
tillbehöret samtidigt. På så sätt slipper du ta bort tillbehöret för att kunna lyssna i radions
högtalare.

För att koppla i / koppla ur högtalar-funktionen:

1. Tryck [MENY/BEKRÄFTA] för att få tillgång till menyn.

2. Bläddra i menyn med [UPP] eller [NED] tills HÖGTALARE visas.

3. Tryck [MENY/BEKRÄFTA] för att bekräfta.

4. Välj JA / NEJ med [UPP] eller [NED].

5. Tryck [MENY/BEKRÄFTA] för att bekräfta valet.

MENY /
BEKRÄFTA

UPP

NER

¢KANALPLAN OCH FREKVENSTABELLER

■Zodiac Team Pro Waterproof 31 MHz

Svenska kanaler

Kanalplats/

namn

Frekvens

(MHz)

Kanal 01 30,930

Kanal 02 31,040

Kanal 03 31,050

Kanal 04 31,060

Kanal 05 31,070

Kanal 06 31,080

Kanal 07 31,090

Kanal 08 31,100

Kanal 09 31,110

Kanal 10 31,120

Kanal 11 31,140

Kanal 12 31,150

Kanal 13 31,160

Kanal 14 31,180

Kanal 15 31,190

Kanal 16 31,200

Kanal 17 31,210

Kanal 18 31,220

Kanal 19 31,250

Kanal 20 31,260

Kanal 21 31,270

Kanalplats/

namn

Frekvens

(MHz)

Kanal 22 31,330

Kanal 23 31,340

*Kanal 24 31,570

Kanal 25 30,940

Kanal 26 30,950

Kanal 27 30,960

Kanal 28 30,970

Kanal 29 31,030

Kanal 30 31,130

Kanal 31 31,170

Kanal 32 31,230

Kanal 33 31,240

Kanal 34 31,280

Kanal 35 31,290

Kanal 36 31,300

Kanal 37 31,310

Kanal 38 31,320

Kanal 39 31,350

Kanal 40 31,360

Kanal 41 31,370

*Tillstånd krävs av Post & Telestyrelsen.

Vid leverans är pilottonen inställd
i läge: AV

Obs! Kanal 1 till 41 får endast
användas i Sverige.

SVENSKA

22

■Zodiac Team Pro Waterproof 155 MHz

För att undvika ljudstörningar från hundsökare (som enligt Post & Telestyrelsen använder
samma kanaler som jaktradio) har Zodiac har för-programmerat 7 kanaler ni kan använda

i de fall störningar nns. Zodiacs 155 MHz jaktradio levererade från 2014 är därmed

programmerade enligt nedan: Har du en äldre modell kan den programmeras likadant,
kontakta vårt servicecenter eller närmsta återsförsäljare för hjälp.

Kanalnamn Frekvens

SV 1 155,425

SV 2 155,475

SV 3 155,500

SV 4 155,525

SV 5 156,000

SV 6 155,400

SV 7 155,450

SV 1 PL 155,425

SV 2 PL 155,475

SV 3 PL 155,500

SV 4 PL 155,525

SV 5 PL 156,000

SV 6 PL 155,400

SV 7 PL 155,450

ZODIAC 1 155,425

ZODIAC 2 155,475

ZODIAC 3 155,500

ZODIAC 4 155,525

ZODIAC 5 156,000

ZODIAC 6 155,400

ZODIAC 7 155,450

NO 1 143,900

NO 2 139,400

NO 3 143,350

Ställbar pilotton via menyn
Ställbar pilotton via menyn
Ställbar pilotton via menyn
Ställbar pilotton via menyn

NO 4 138,850

NO 5 143,250

NO 6 138,750

Pilotton

67

67

67

67

67
67

67

179,9

179,9

179,9

179,9

179,9

179,9

179,9

Ställbar pilotton via menyn
Ställbar pilotton via menyn
Ställbar pilotton via menyn

Norska jaktradiokanalerna *)
Norska jaktradiokanalerna *)

Norska jaktradiokanalerna *)
Norska jaktradiokanalerna *)
Norska jaktradiokanalerna *)
Norska jaktradiokanalerna *)

* ) Antenn för 140 MHz förbättrar räckvidden på de norska kanalerna.
Radiona går att programmera till andra kanaler och andra användingsområden inom
136-174 MHz. Programmeringen görs hos Zodiac Servicecenter eller närmsta
återförsäljare.

SVENSKA

23

■Pilottonstabell

¢BEGREPPSFÖRKLARINGAR

¢Pilotton

Pilottonsystemet CTCSS (Continuous Tone Code Squelch System) är en s.k

underbandston som fungerar som ett lter. Om du och dina jaktkollegor
har ställt in samma kanal och samma pilotton så slipper ni höra annan trak som sker på
kanalen. Det nns 39 olika pilottoner på frekvenserna 67-254 Hz per kanal att välja mellan.

¢Monitor

Monitorfunktionen kopplar bort brusspärren (squelch) och används för att höra mycket

svaga signaler/ sändningar. Brus eller pågående trak hörs i högtalaren.

¢Brusspärr (Squelch)

Brusspärr (squelch) används för att stänga ute brus och andra signaler med lägra styrka
än den nivå brusspärren är inställd på. Brusspärren går att ställa i 15 olika lägen.Lågt
värde ger maximal räckvidd och maximal känslighet för svaga signaler, ibland även brus.
Högt värde utestänger svaga signaler och brus men kan ge kortare räckvidd.

¢Röststyrning (VOX)

Röststyrning och ger dig möjlighet till att sända utan att använda sändarknappen PTT.
Känsligheten för röststyrningen kan ställas i 15 olika nivåer där läge 1 betyder att radion
är inställd på låg känslighet och att det därmed krävs lite mer för att radion skall sända
medan nivå 15 betyder att radion är inställd på hög känslighet och börjar sända vid mycket
låg ljud-nivå. Prova dig fram för att se vilken nivå som passar dig bäst. AV betyder att
röststyrningen inte är aktiverad.

Notera! Observera att radion sänder varje gång den registrerar ljud över en viss nivå, så
använd denna funktion endast vid behov.

Nr Frekvens Nr Frekvens Nr Frekvens

1 67.0 15 110.9 29 179.9
2 71.9 16 114.8 30 186.2
3 74.4 17 118.8 31 192.8
4 77.0 18 123.0 32 203.5
5 79.7 19 127.3 33 210.7
6 82.5 20 131.8 34 218.1
7 85.4 21 136.5 35 225.7
8 88.5 22 141.3 36 233.6

9 91.5 23 146.2 37 241.8
10 94.8 24 151.4 38 250.3
11 97.4 25 156.7 39 150.0
12 100 26 162.2
13 103.5 27 167.9
14 107.2 28 173.8

SVENSKA

24

¢ANVÄNDARTIPS

¢Batterivarning

Batterikapaciteten visas med tre staplar i displayens batterisymbol.
Tre staplar = fulladdat batteri
När batterikapaciteten faller under ca 10 %, kommer lysdiodsindikatorn (5) att blinka gult.
När indikatorn blinkar rött är batteriet helt slut. Ladda eller byt batteriet så snart som
möjligt. Med en kabel som ansluts till ett 12 Volts cigaretttändaruttag (47232) och som
kopplas till bordsladdaren kan man ladda batteriet
t. ex. i bilen eller båten.

¢Antenn

Vid jakt på ett större område eller i kuperad terräng kan det vara bra att ha en lite längre
antenn med sig i ryggsäcken. En räckviddssele (Art nr:43157) som medverkar till att radion
och antennen hamnar i optimalt läge för maximal räckvidd kan också vara till nytta. Oftast
räcker det med dock med orginalantennen så prova vad som fungerar bäst.

¢Headset/Monofon

För att undvika att behöva ta upp radion varje gång den skall användas kan man ansluta

ett headset eller en monofon. Man kan då ha radion kvar radion i ckan och och använda

tillbehörets sändarknapp och mikrofon i stället.

¢Hörselskydd

Man kan använda hörselskydd tillsammans med Zodiac Team Pro Waterproof. Till vissa

hörselskydd nns anslutningskabel med sändarknapp och mikrofon så radion inte behöver
tas upp ur ckan vid användandet.

¢Rengöring

Skydda radion mot kyla och extrem värme. Radion rengörs med en lätt fuktad trasa.
Använd inte rengörings- eller lösningsmedel som kan skada radion.

SVENSKA

25

¢Tips för bästa räckvidd

Uteffekt:

Uteffekt är den energi som sändaren avger.
Zodiacs modeller på 31 MHz lämnar 1W i lågeffektläge och upp till 5W i högeffektäge.
Zodiacs modeller på 155 MHz lämnar 1W i lågeffektläge, 2W i medeleffektläge
och 5W i högeffektäge.
Räckvidden ökar med högre uteffekt men tänk på att även strömförbrukningen ökar när
uteffekten höjs.

Antenn:

Genom att byta från originalantenn till en längre skogsantenn kan du öka räckvidden,
Kontrollera att antennen inte är avbruten eller skadad, samt att den är anpassad till rätt
frekvens.

Batteri:

Se till att ha fulladdade batterier. Sänd i korta pass. Som reserv är ett extra batteri en bra
lösning. Kom ihåg att låga temperaturer minskar batteriets kapacitet. Förvara radio och

batterier skyddade mot kyla t.ex i en innercka tills de skall användas.

Placering:

Räckvidden är mycket beroende på terräng och lokala förhållanden. Över tex. öppet hav
eller sjö begränsas räckvidden bara av horisonten, medan betonghus, höga berg,
tät skog eller liknande mellan apparaterna helt kan förhindra att förbindelse nås.
Prova alltid förbindelsen innan position väljs, och om du inte får kontakt rör på dig, försök
komma upp högt och fritt.
Vid ett dåligt radioläge, byt till skogsantenn. Räcker inte detta kan du höja uteffekten för att
få bästa möjliga räckvidd.
Genom att hålla i radion ökar räckvidden. Kroppen är i elektriskt ledande och fungerar
därför som ett jordplan.

Om du har radion i en bärsele med radiocka skall antennen alltid vara fri från kroppen och

helst sticka upp över axeln.
Testa alltid förbindelsen med samtliga radioapparater innan ni går ut till passet, för att
försäkra er om att alla kan höra alla.

Yttre påverkan:

Radiosignaler tappar delar av sin energi till den omgivning den passerar.
Dämpningen är minst över fria ytor och speciellt över vatten. Skog, berg och höjder
innebär dämpning av radiovågorna. Störst är dämpningen i fuktig lövskog om sommaren,
minst på vintern då löven är borta och allt vatten är fruset. Berg och höjder dämpar
radiovågen mer än skog.

Benner man sig alldeles bakom ett brant berg eller en höjd, kan förbindelsen vara dålig.
Någon skarp gräns för radiovågor nns inte. Ett berg eller hinder, som benner sig bredvid

dig, har större dämpande inverkan än ett som ligger längre bort. Försök att placera dig så
långt som möjligt från detta hinder.
Åska, skyfall eller snöoväder kan minska räckvidden, liksom elektriska störningar från

motorer, belysning och järnväg. Dessutom kan atmosfäriska störningar från soläckar och

solutbrott periodvis försämra räckvidden.

SVENSKA

26

Dålig sändning

Dåligt laddat batteri Ladda eller byt batteriet
Låg uteffekt (TX LO/MID) Ändra till hög uteffekt
Antenn ej åtdragen Dra åt antenn
Antenn avbruten/ trasig Byt antenn
Antenn passar ej Byt antenn
Antennen ligger mot kroppen Ändra radions läge
Fel typ av antenn 31 / 155MHz Byt antenn

Dålig mottagning

Antenn ej åtdragen Dra åt antenn
Antenn avbruten/ trasig Byt antenn
Antennen ligger mot kroppen Ändra radions läge
Fel typ av antenn 31/68/155MHz Byt antenn
Brusspärren felaktigt inställd Ändra till nivå 1-3

Ingen sändning

Fel kanal inställd Ändra kanal

Fel pilotton inställd Ändra pilotton

Urladdat batteri Ladda eller byt batteriet

Sänder av sig själv Talstyrning(VOX) aktiverad

Koppla ur VOX-funktionen

(Se manualen sid. 15)

Ingen mottagning

Fel kanal inställd Ändra kanal

Fel pilotton inställd Ändra pilotton

Snabbladdaren fungerar ej

(Lysdioderna lyser ej eller

blinkar rött)

Trasigt batteri Byt batteri

Nätadaptern trasig Byt nätadapter

Laddkoppen trasig Byt laddkopp

Om inget annat hjälper

Lossa batteriet och anslut
det igen.Gör en återställ­ning till fabriksinställningar
via menyn (se manualen
sid. 18)

¢FELSÖKNING

SVENSKA

27

¢TEKNISKA SPECIFIKATIONER

Generellt

Max antal kanaler: 255

Frekvensområde: 26-31 MHz (31 MHz)

66-87.5 MHz (68 MHz)

136 –174 MHz (155 MHz)

Kanalavstånd: 10 kHz (31 MHz)

25 kHz (155 MHz)

Batterityp: Litium-jon

Batterikapacitet: 2200 mAh

Driftstid (5:5:90): ca 16 timmar

Passningstid: ca 47 timmar

Temperaturområde:

-30

◦C - +60◦C

Frekvensstabilitet: +- 2.5ppm

Storlek (bxhxd): 52 x 104 x 36 mm

Vikt m/ batteri: 250 g

Pilottoner: 39 st

Mottagare

Känslighet 12 dB Sinad: 0,20 uV

Grannkanaldämpning: 70dB (25 kHz)

Intermodulation: 65 dB

Spurious och spegeldämpning: 70 dB

Audio effekt @ 5% dist. 700 mW @ 16Ohm

Sändare

Uteffekt: Upp till 5W

Modulation: FM 16K0F3

Spurious (conducted): 70 dB

Signal / Brusför.: 45 dB (25 kHz)

LF distorsion@ 1 kHz: <5 %

SVENSKA

28

¢AVFALLSHANTERING

Elektrisk och elektronisk utrustning kan innehålla ämnen som är skadliga för människor,
djur och natur om de inte hanteras korrekt. Utrustning som är märkt med WEE-symbolen
(visas nedanför) skall inte slängas bland hushållssoporna utan skall lämnas till kom­munens återvinningsstation eller miljöstation.
Förbrukade batterier skall lämnas in för återvinning hos kommunens
återvinningsstation.
(WEEE = Waste of Electrical & Electronic Equipment

¢GARANTI

Zodiac Sveriges garanti omfattar material-, konstruktions- och
tillverkningsfel under en period om 36 månader efter inköpsdatum. För
förbrukningsartiklar med begränsad livslängd som t ex. batteri, antenn
och andra tillbehör gäller 12 månaders garanti.Inköpskvitto eller annat inköpsbevis krävs
för korrekt garantihantering.
Vid näringsköp gäller särskilda regler.
Om fel uppkommer under normal användning och funktion ska produkten returneras
till den återförsäljare hos vilken produkten ursprungligen inköptes eller till godkänd
serviceverkstad. Dessa hittar du på www.zodiac.se. Eventuell frakt betalas av köparen.
Apparaten skall alltid packas omsorgsfullt eller i originalemballaget vid försändelsen.
Skador som orsakats av felaktigt handhavande, onormalt slitage, överspänning, fuktskada,
eller annan åverkan samt reparation av obehörig person omfattas inte under några
omständigheter av garantin och blir reparerad mot betalning efter godkännande från
köparen.

¢INTYG OM ÖVERENSSTÄMMELSE

Härmed förklarar Zodiac Sverige AB att Zodiac Team Pro Waterproof leveras i
överensstämmelse med de väsentliga egenskapskrav och övriga relevanta bestämmelser

som framgår av direktiv 1999 / 5 / EC och är tillverkad efter följande specikationer:

EN 60950-1:2006 +A11:2009
EN 300 086-2 V1.2.1 (2008)
EN 301 489-1 V1.3.1 (2002)
Denna produkt är kompatibel med RoHS-direktivet 2002/95/EG.

Zodiac Team Pro Waterproof 31 och Zodiac Team Pro Waterproof 155 får användas i
Sverige och Norge utan tillstånd / licens.
Kanaler på 31 MHz får användas i Sverige.
Kanaler på 155 MHz får användas i Sverige.
Kanaler på 140 MHz får användas i Norge.
För använvändning i övriga länder, kontakta det aktuella landets myndigheter.

Zodiac Team Pro Waterproof marknadsförs av:
Zodiac Sverige AB
Flygfältsgatan 15, 2 tr
128 30 Skarpnäck
www.zodiac.se [e-mail]

SVENSKA

29

NORSK

30

¢INNHOLD

HURTIGGUIDE ............................................................................... 32

INTRODUKSJON ............................................................................ 35

EGENSKAPER ................................................................................ 35

SIKKERHETSANVISNINGER ......................................................... 35

TILBEHØR....................................................................................... 35

BESKRIVELSE AV HÅNDSETTET ................................................. 36

BESKRIVELSE AV DISPLAYET ...................................................... 37

BESKRIVELSE AV TASTENE ......................................................... 38

BESKRIVELSE AV TILBEHØRSUTTAKET.......................................39

FORBEREDELSER FØR BRUK ..................................................... 40

Informasjon om batteritype ......................................................... 40

Ladning av batteri ....................................................................... 40

Sette inn batteri .......................................................................... 41

Ta ut batteri ................................................................................. 41

Montering av antenne ................................................................. 41

KOMME I GANG ............................................................................. 42

Slå radioen På/Av ....................................................................... 42

Volumkontroll .............................................................................. 42

Kanalvalg .................................................................................... 42

Sending ...................................................................................... 42

Mottak ......................................................................................... 42

NORSK

31

FUNKSJONER OG INNSTILLINGER ................................................ 43

Menyoversikt ................................................................................. 43

Språk ............................................................................................ 44

Pilottone (CTCSS) ......................................................................... 44

Uteffekt .......................................................................................... 44

Display ........................................................................................... 45

Skanning ........................................................................................ 45

Batterispar ..................................................................................... 46

Reset ............................................................................................. 46

Hviske ............................................................................................ 47

VOX (talestyring) ........................................................................... 47

HØyttaler ........................................................................................ 47

KANALER ............................................................................................ 48

Zodiac Team Pro Waterproof 31 svenske kanaler ......................... 48

Zodiac Team Pro Waterproof 155 MHz svenske kanaler ............... 48

Zodiac Team Pro Waterproof 140 MHz norske kanaler .................. 48

Pilottonetabell ................................................................................. 49

BRUKERTIPS ...................................................................................... 50

Batterivarsling..................................................................................50

Antenne .......................................................................................... 50

Hodeset / Monofon ......................................................................... 50

Hørselvern ...................................................................................... 50

FEILSØKING ....................................................................................... 50

DEFINISJONER .................................................................................. 50

TEKNISKE SPESIFIKASJONER......................................................... 51

VEDLIKEHOLD ................................................................................... 52

AVFALLSHÅNDTERING .....................................................................52

GARANTI ............................................................................................. 52

SAMSVARSERKLÆRING ................................................................... 52

NORSK

32

¢Slå radioen av / på

• For å slå på radioen, skru AV/PÅ/VOLUM-kontrollen
til høyre (med urviseren).

• For å slå av radioen, skru Av/På/Volume-kontrollen til venstre
(mot urviseren) inntil du hører et klikk.

¢Volumkontroll

Volumet justeres ved å vri Av/På/Volum-kontrollen til venstre
eller høyre.

¢Valg av kanal

Radioen kan programmeres med inntil 255 kanaler.
For Norge leveres radioen ferdig programmert med
de 6 norske jaktkanalene.
Velg ønsket kanal ved å trykke [OPP] eller [NED].
Hvert trykk øker eller minsker kanalnummeret med et nummer.
Hvis du holder tasten nede, øker eller minsker kanalnummeret
fortløpende.
Kanalnummeret vises i displayet.

¢Endre pilottone

Den innstilte Pilottonen påvirker bare den valgte kanalen, det er mulig å ha separate
pilottoner i hver kanal.

For å stille inn / endre pilottone:

• Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

• Bla i menyen med [OPP] eller [NED] inntil
”PILOTTONE” vises i displayet.

• Trykk [MENY/BEKREFTE] for å bekrefte valget.

• Velg ønsket pilottone med [OPP] eller [NED] .

• Trykk [MENY/BEKREFTE] for å bekrefte valget.

¢HURTIGGUIDE

AV/PÅ/VOLUM­kontroll

OPP

NED

NORSK

33

¢Støysperre og monitor

Justere støysperren

• Trykk på [STØYSPERRE/MONITOR].

• Innstilt nivå vises i displayet.

• Velg ønsket nivå med [OPP] eller [NED].

• Trykk [MENY/BEKREFTE] for å bekrefte valget.

Lytte til svake signaler:

• Trykk og hold [ST

øYSPERRE/MONITOR] i 3 sekunder

for å kople ut støysperren.

• Et nytt trykk kopler støysperren inn igjen.

• Symbolet vises i displayet når støysperren er utkoplet.

¢Tastelås

Funksjonen låser alle knapper bortsett fra senderknappen, monitor-knapp
og belysning.
Symbolet

vises på displayet når funksjonen er aktiv.

For å låse tastaturet:

• Trykk og hold [TASTELÅS] i ca 3 sekunder

for å låse tastaturet.

• Trykk og hold [TASTELÅS] i ca 3 sekunder

for å låse opp knappene igjen.

MENY /
BEKREFTE

OPP

NED

STØYSPERRE/
MONITOR

TASTELÅS

NORSK

34

¢Skanning

Funksjonen brukes til å søke etter kanaler med trakk.

Når funksjonen er innkoplet, vises

symbolet i displayet.

Du kan velge tre under-menyer:

EGEN LISTE: Søker gjennom de kanaler du har valgt i din skanningliste.

PILOTTONE (CTCSS): Søker gjennom alle pilottoner

på den kanalen radioen er innstilt på.

PRIO KAN: Søker mellom innstilt kanal i radioen og
den kanal du velger som prioritetskanal.
Se side 50 for mer informasjon.

• Trykk på [SCAN] for å starte skanningen.

• Trykk på [SCAN] igen for å stoppe skanningen.

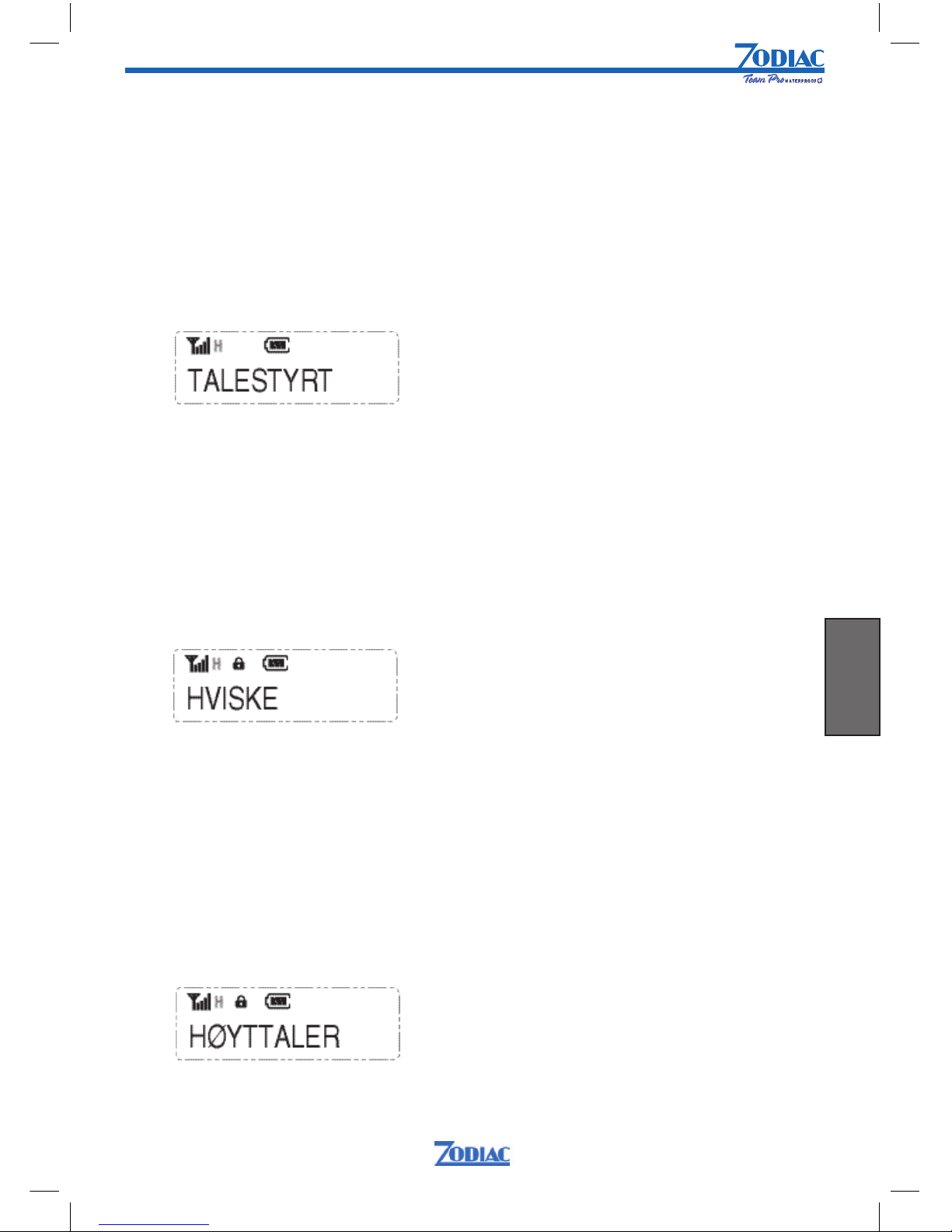

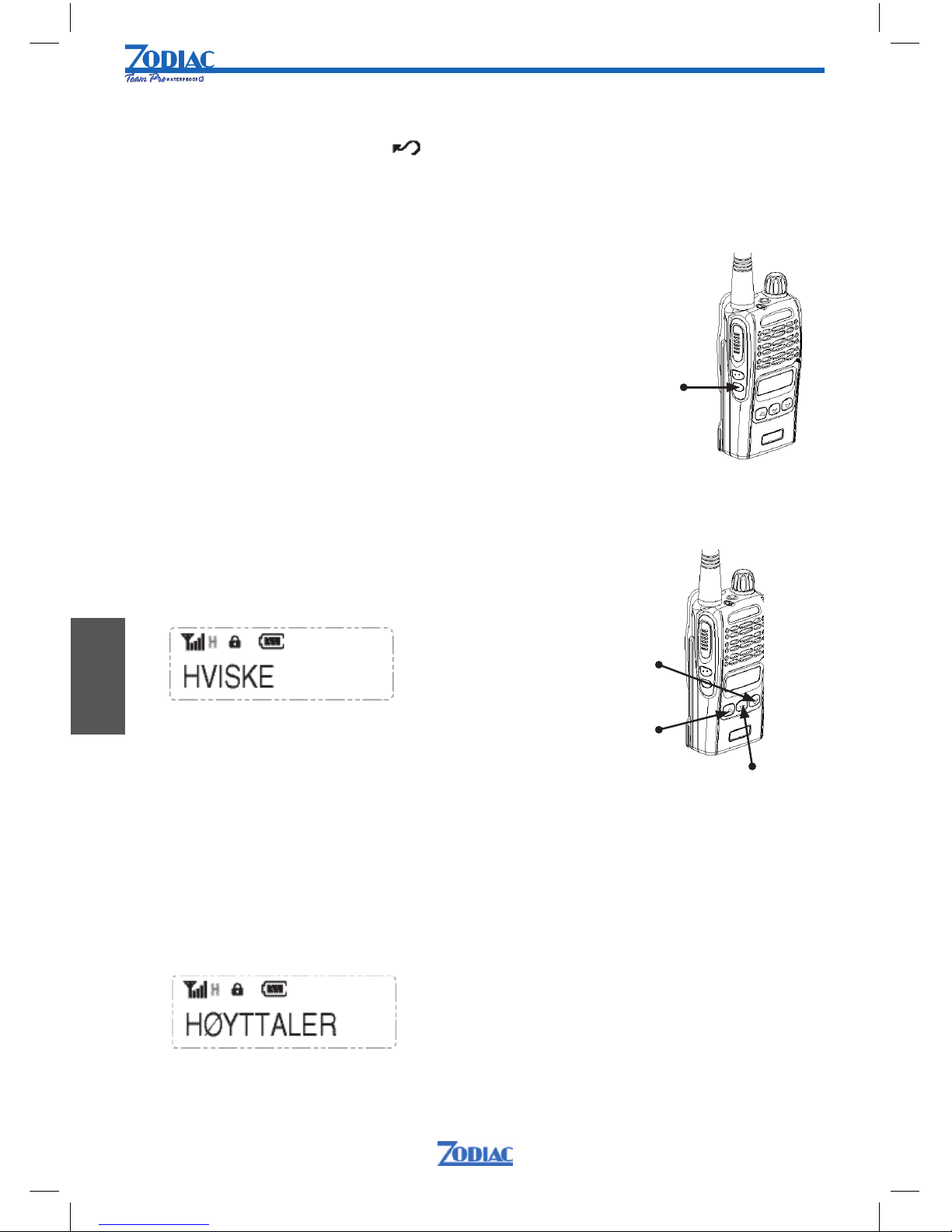

¢Hviske

For å unngå å forstyrre omgivelsene med høy tale i kritiske jaktsituasjoner, benytter man
”Hviske-modus” i radioen, som medfører at lav tale blir forsterket ekstra ved sending.

• Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

• Bla i menyen med[OPP] eller [NED]

inntil ”HVISKE” vises.

• Trykk [MENY/BEKREFTE] for å bekrefte.

• Velg JA/NEI med [OPP] eller [NED].

• Trykk [MENY/BEKREFTE] for å lagre valget.

¢Høyttaler

Når du kobler ekstrautstyr f.eks blåtannsadapter eller øreplugg med mikrofon og sender­knapp, kan du bruke denne funksjonen til å høre på både radioenhetens høyttaler og
tilbehør samtidig.

• Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

• Bla i menyen med [OPP] eller [NED]

inntil ”Høyttaler” vises.

• Trykk [MENY/BEKREFTE] for å bekrefte.

• Velg JA/NEI med [OPP] eller [NED].

• Trykk [MENY/BEKREFTE] for å lagre valget.

SCAN

MENY /
BEKREFTE

OPP

NED

NORSK

35

¢INTRODUKSJON

Takk for at du valgte Zodiac Team Pro Waterproof som din jaktradio. Vi anbefaler at du
leser brukerveiledningen nøye før du tar i bruk radioen. I tillegg til brukerinstruksjoner,
vil du også kunne få nyttige brukertips som kan gi lengre driftstid for batteriene,bedre
rekkevidde og større brukervennlighet ved hjelp av tilbehør.

¢EGENSKAPER

Zodiac Team Pro Waterproof er en liten, lett og brukervennlig jaktradio. Den er robust og

slitesterk, og er klassisert iht. både IP67 og MIL-STD-810F. Den inneholder et enkelt

og brukervennlig menysystem som gjør det lett å komme til de ønskede funksjonene.
Senderen gir inntil 5W, som med det medfølgende batteriet på 2200 mAh gir god
rekkevidde og lang driftstid. Radioen har en kraftig audioforsterker som gir klar lyd i
høyttaleren. Et rikholdig utvalg av tilleggsutstyr gir mange bruksmuligheter.

¢SIKKERHETSANVISNINGER

Det er viktig å følge noen enkle retningslinjer for bruk av radioen. Dette for å oppnå lang
levetid for apparatet.

 Ha alltid antennen påskrudd ved sending.
 Batteriet bør lades fullt før bruk.
 For å oppnå best rekkevidde, bør antennen holdes vertikalt foran ansiktet med min.

3-5 cm avstand. Snakk tydelig og med normal

stemme.

¢

TILBEHØR

Lang antenne for bedre rekkevidde 140 MHz .................. Art.nr. 47288

Lang antenne for bedre rekkevidde 155 MHz...................Art.nr. 47289

Ekstra oppladbart batteri 2200 mAh ................................. Art.nr. 47285

Hurtiglader, bordmodell ...................................................Art.nr. 47284

Sigarettennerlader 12V..................................................... Art.nr. 47232

Blåtannadapter ..................................................................Art.nr 47260

Ørehøyttaler m/ørekrok, spiral ......................................... Art.nr. 47201

Hodesett med sendetast på kabel .................................... Art.nr. 47230

Monofon med uttak for ørehøyttaler........ ......................... Art.nr. 47207

Veske ...............................................................................Art.nr. 47209

Bæresele med patronholder ............................................ Art.nr. 43157

Radiokabel m/mik til Peltor hørselvern ............................. Art.nr. 47215

Mer tilbehør nner du på www.zodiac.no.

NORSK

36

1. Av-På/volum-knapp

Vri knappen til høyre for å slå
på radioen.

2. PTT-tast

Trykk og hold tasten inne
for å sende, slipp den for å
motta.

3. Støysperrre/Monitor-tast

Justere nivån på støysperren:
Trykk på knappen, juster
støysperren med

[OPP] eller [NED].
Koble støysperren inn og ut:
Trykk og hold i 3 sekunder for
å kople ut støysperren.
Et nytt trykk kopler støysperren

inn igjen.

4. Tastelås

5. Lysdiod
(Indikator for sending/

mottak).

6. Mikrofon

7. LCD Display

8. Meny-tast

9. Antenne

10. Kontakt for ekstrautstyr

For tilkobling av hodesett,
eksterne høyttalere/mikrofoner
og annet tilleggsutstyr. Bruk
dekslet når kontakten ikke er i
bruk.

11. Belteklips

12. Høyttaler

13. Holder for belteklips

14. Nedtast

15. SC-tast (scanner)

16. Opptast

¢BESKRIVELSE AV HÅNDSETTET

NORSK

37

¢BESKRIVELSE AV DISPLAYET

SYMBOL BESKRIVELSE

Signalstyrkeindikator

Sendereffekt

H = h

øy sendereffekt

L = lav sendereffekt

M = middels sendereffekt

Tastelås

Batteristatus

Talestyring (VOX )

Skanning

Prioritetskanalsøking

Pilottonesøking

Monitor

Pilottone

Hviskefunksjon

F

C

P

W

NORSK

38

¢BESKRIVELSE AV TASTENE

SKANNING

TASTELÅS

STØYSPERRE /
MONITOR

OPP

NED

SENDERTAST
(PTT)

MENY /
BEKREFTE

KNAPP BESKRIVNING

[TASTELÅS]

Knappen på toppen av radioen låser knappene for å hindre
uønskede knappetrykk. Knappene som ikke er beskyttet, er
senderknappen, monitorknappen, og belysning for å sikre at du
alltid er i stand til å reagere raskt på forespørsler. Vises på
displayet når funksjonen er aktiv.

SENDERTAST

(PTT)

Trykk og hold knappen for å sende, slipp den for å lytte.

[STØYSPERRE/

MONITOR]

Kobler inn støysperrefunksjonen. Du kan velge mellom 15 nivåer.
Monitortasten brukes til å koble bort støysperren (squelch) for å
høre svake signaler /sendinger. Trykk og hold i 3 sekunder for å
koble ut støysperren. Et nytt trykk kobler støysperren inn igjen.

[SKANNING]

Starter og stopper scanningsfunksjonen.

[NED]

NED-tast. Velger ønsket kanal eller blar nedover i menyliste /
squelch-nivåer.

[MENY/BEKREFTE]

Brukes for å få tilgang til menyen og for å bekrefte menyvalg.

[OPP]

OPP-tast. Velger ønsket kanal eller blar oppover i menyliste/
squelch-nivåer.

NORSK

39

¢BESKRIVELSE AV TILBEHØRSUTTAKET

Til Zodiac Team Pro Waterproof passer Zodiacs tilbehør med kontakt type ”D”.

Dette tilbehøret nner du på www.zodiac.no

For å koble til ørehøyttaleren:

• Skyv tilbehørsdekselet fra tilbehørsuttaket

(Bilde 1, 2 og 3)

• Skru fast kontakten som følger med ørehøyttaleren på samme plass som beskyttelsen

av tilbehørskontakten satt.

(Bilde 4 og 5 )

• Skru fast ørehøyttaleren på gjengene på kontakten (Bilde 6).

For å koble til et tilbehør:

• Skyv løs beskyttelsesdekselet fra tilbehørsuttaket (se bilde 1-3 ovenfor)

• Koble til tilbehørskontakten(Bilde7)til tilbehørsuttaket på radioen(Bilde3)

• Skru fast tilbehøret til radioen med skruene (A)

I tilbehørssortimentet til Team Pro Waterproof, er det en blåtannsadapter som gjør det
mulig å overføre lyd trådløst fra radioen til øret ved hjelp av et blåtannshodesett eller
Bluetooth hørselvern. Adapteret monteres i radioens tilbehørsuttak og trenger ikke å lades
separat, da det får strøm fra radioen.
Se anbefalt tilbehør som passer sammen med adapteret på www.zodiac.no

Bilde 1 Bilde 2 Bilde 3

Bilde 4 Bilde 5 Bilde 6

Bilde 7

A

Vanntett hodesett 47230

Blåtannadapter 47260

NORSK

40

¢FORBEREDELSER FØR BRUK

¢Informasjon om batteritype

Batteriet som leveres med Zodiac Team Pro Waterproof er av typen Lithium-ion.
Denne batteritype har fordeler som:
Høy energitetthet.
Lav selvutlading.
Det har en ubetydelig minneeffekt slik at du ikke trenger å lade ut batteriet før det lades
opp.
I batteriet er det en innebygd beskyttelsekrets som hindrer overlading og overspenning.
Lad batteriet en gang hver tredje måned selv om det ikke har blitt brukt.

Ting du bør vite:
Batterikapasiteten reduseres i kulden. Hold radioen / batteripakken så varmt som mulig for
å opprettholde maksimal batterikapasitet.
Batteripakkens liv avhenger av lagring, men også av hvordan den brukes.
En Li-ion-batteri kan lades opp mellom 500 og 800 ganger. Når driftsstiden har blitt kort, er
det sannsynlig at det er oppbrukt. Kjøp deg en ny batteripakke.
For langtidslagring av batteripakken skal den oppbevares tørt og kjølig, atskilt fra radioen.
Lagring bør gjøres med fulladet batteri.
Oppladbare batterier bør returneres til et gjenvinningssenter og kan ikke kastes i
husholdningsavfallet.

¢Ladning av batteri
Zodiac Team Pro Waterproof har en automatisk hurtiglader. Laderen har uttak for radio
med batteri og ekstra batteri. Oppladning av et utladet batteri skjer på ca 2 timer. Under
oppladningen lyser indikatorlampen for de respektive tilstander:
Rød = hurtigladning pågår.
Grønn = ferdigladet batteri og vedlikeholdsladning.
Gul = bakre ladeplass, venter på at oppladningen i ladeplassen i front skal avsluttes. Går
automatisk over til hurtigladning når frontbatteriet er ferdig ladet.
Rød blinkende lampe = feilindikering.

Merk! Det er normalt at batteriet blir litt varmt under hurtigladning.
Et nytt batteri eller et batteri som ikke er brukt på noen måneder, får full kapasitet etter 3-4
oppladninger og utladninger.
Hvis du ikke bruker radioen over en lengre periode, bør batteriet lades ca. hver 3. måned
for å beholde sin kapasitet.
Man kan lade halvoppladede batterier. Moderne oppladbare batterier av type Lilon (Lithium
Ion), trenger ikke utlades helt før de lades på nytt. Med 12 V kabel for sigarett-tenneruttak
(tilbehør Art.nr 47108) kan du lade batteriene fra 12V i bil, båt etc.
Koble 12 volt kabelen til laderen i stedet for nettadapteret, og rask lading av batteriet skjer
som om det var koblet til strømnettet.

NORSK

41

¢Montere batteri

1. Plasser batteriet nedenfra i sporet på radiodelen.

2. Skyv batteriet oppover i radiodelen til et klikk høres.

¢Demontere batteri

1. Slå av radioen.

2. Trykk og hold inne batterilåsknappen (A) på radioen.

3. Skyv batteriet nedover og løft det bort fra radioen.

¢Montering av antenne

1. Sett antennens gjengede del i
antennekontakten (3).

2. Skru antennen mot klokka.

¢Demontering av antenne

1. Skru antennen motsatt vei til den løsner.

A

NORSK

42

¢KOMME I GANG

¢Slå radioen på / av

1. For å slå på radioen, skru
Av/På-knappen til høyre
(med urviseren).

2. For å slå av radioen, skru
Av/På-knappen til venstre
(mot urviseren) inntil du
hører et klikk.

¢Volumkontroll

Volumet justeres ved å vri
Av/På-knappen til venstre
eller høyre.

¢Kanalvalg

Radioen kan programmeres med inntil 255 kanaler. For Norge leveres
radioen ferdig programmert med de 6 norske jaktkanalene.

Velg ønsket kanal ved å trykke [OPP] eller [NED]. Hvert trykk øker eller minsker
kanalnummeret med et nummer. Hvis du holder tasten nede, øker eller minsker
kanalnummeret fortløpende.

¢Sending
Sjekk at den valgte kanalen er ledig før du starter sendingen.

1. Trykk og hold sendetasten [PTT]. Snakk med normal stemme 3-5 fra
munnen. Lysdioden lyser rødt under sending.

2. Når du er ferdig med å snakke, slipp sendetasten [PTT] og
radioen går over til mottak.

¢Mottak

Velg ønsket kanal. Lysdioden lyser grønt under mottak.
Hvis lampen blinker grønt, indikerer dette at den som sender
bruker en annen pilottone (CTCSS tone). Prøv å bytte pilottone på din kanal.

Av/På/Volum­knapp

OPP

NED

SENDERTAST (PTT)

LYSDIODE SOM
INDIKERER SENDING/
MOTTAK

NORSK

43

¢FUNKSJONER OG INNSTILLINGER

Trykk [MENY/BEKREFTE] for å få tilgang til menyen. Bruk deretter tastene [OPP] og [NED]
for å velge ønsket funksjon. Trykk [MENY/BEKREFTE] for å bekrefte valget. Bruk tastene
[OPP] og [NED] for å bla fram ønsket funksjonsvalg og trykk [MENY/BEKREFTE] for å
bekrefte valget.

MENY /
BEKREFTE

OPP

NED

¢Menyoversikt

NORSK

44

¢Språk

Du kan velge mellom norsk, svensk, nsk og engelsk som menyspråk. I Norge leveres

radioen med norsk som standardspråk.

1. Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

2. Bla i menyen med [OPP] eller [NED]

inntil ”SPRÅK” vises.

3. Trykk [MENY/BEKREFTE] for å bekrefte.

4. Bla i menyen med [OPP] eller [NED]

inntil ønsket språk vises.

5. Trykk [MENY/BEKREFTE] for å lagre valget.

¢Pilottone

Du kan velge mellom 39 CTCSS-toner eller pilottoner (subkanaltoner) med frekvensene
67-254Hz.

1. Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

2. Bla i menyen med [OPP] eller [NED] inntil ”PILOTTONE” vises.

3. Trykk [MENY/BEKREFTE] for å bekrefte.

4. Bla i menyen med[OPP]eller [NED] inntil ønsket pilottone vises.

5. Trykk [MENY/BEKREFTE] for å lagre valget.

¢Uteffekt

Du kan velge mellom lav, middels eller høy uteffekt.

1. Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

2. Bla i menyen med [OPP] eller [NED] inntil ”UTEFFEKT” vises.

3. Trykk [MENY/BEKREFTE] for å bekrefte.

4. Velg Høy, Middels eller Lav uteffekt med [OPP] eller [NED].

5. Trykk [MENY/BEKREFTE] for å lagre valget.

NORSK

45

¢ Display

Du kan velge mellom å vise kanalinnstillingen som kanalnummer eller som kanaltekst

1. Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

2. Bla i menyen med [OPP] eller [NED] inntil ”DISPLAY” vises.

3. Trykk [MENY/BEKREFTE] for å bekrefte.

4. Velg KANALNUMMER eller KANALTEKST med [OPP] eller [NED].

5. Trykk [MENY/BEKREFTE] for å lagre valget.

¢Skanning

Funksjonen brukes til å søke etter kanaler med trakk. Når funksjonen er innkoplet, vises

symbolet i displayet. Du kan velge tre undermenyer:
EGEN LISTE: Søker gjennom de kanaler du har valgt i din skanningliste.
PILOTTONE (CTCSS): Søker gjennom alle pilottoner på den kanalen radioen er innstilt på.
PRIO KAN: Søker mellom innstilt kanal i radioen og den kanal du velger som
prioritetskanal.

1. Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

2. Bla i menyen med [OPP] eller [NED] inntil ”SKANNING” vises.

3. Trykk [MENY/BEKREFTE] for å bekrefte.
Slik lager du en egen skanningliste:

4. Velg ”EGEN LISTE” med[OPP] eller [NED].

5. Trykk [MENY/BEKREFTE] for å bekrefte.

6. Velg kanal med [OPP] eller [NED].

7. Trykk [SCAN] og velg [Ja] for å legge til kanalen i listen.
og [Nei] for ikke å legge til kanalen i listen.

8. Gjenta pkt. 6 og 7 for å legge til ere kanaler i listen.

9. Når all ønskede kanaler er lagt inn, trykk [Menu] for å bekrefte.

10. Trykk [SCAN] for å starte søkingen.

11. Trykk på [SCAN] for å avslutte søkingen.

NORSK

46

Vil du søke igjennom pilottonene på den kanalen som radioen er innstilt på, gjør som
følger:

12. Velg ”CTCSS” med [OPP] eller [NED].

13. Trykk [MENY/BEKREFTE] for å bekrefte.

14. Trykk [SCAN] for å starte søkingen.

15. Trykk på [SCAN] for å avslutte søkingen.

Vil du søke mellom radioens innstilte kanal og en valgt prioritetskanal:

16. Velg ”PRIOKANAL” med [OPP] eller [NED].

17. Trykk [MENY/BEKREFTE] for å bekrefte.

18. Velg prioritetskanal med [OPP] eller [NED].

19. Trykk [MENY/BEKREFTE] for å bekrefte.

20. Trykk [SCAN] for å starte søkingen.

21. Trykk på [SCAN] for å avslutte søkingen.

¢Batterispar

Hvis batterisparfunksjonen er aktivert, går radioen i hvilestilling når radioen ikke har sendt
eller mottatt på en stund for å spare batteriet. Når funksjonen er aktivert, får du en liten
forsinkelse ved sending/mottaking fordi radioen bruker et kort øyeblikk på å ”våkne”. Vent
derfor litt etter at du har trykket sendetasten [PTT] før du starter å snakke for å unngå at
det første ordet ikke blir sendt.

1. Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

2. Bla i menyen med [OPP] eller [NED].
inntil ”BATTERISPAR” vises.

3. Trykk [MENY/BEKREFTE] for å bekrefte.

4. Velg JA / NEI med [OPP] eller [NED].

5. Trykk [MENY/BEKREFTE] for å lagre valget.

¢Reset

Reset funksjonen gjenoppretter fabrikkinnstillingene.

1. Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

2. Bla i menyen med [OPP] eller [NED] inntil RESET vises.

3. Trykk [MENY/BEKREFTE] for å bekrefte.

4. Velg JA / NEI med [OPP] eller [NED].

5. Trykk [MENY/BEKREFTE] for å bekrefte
valget.

NORSK

47

¢Talestyrt

VOX er en talestyringsfunksjon som gjør det mulig å sende uten å bruke sendetasten
[PTT]. VOX kan innstilles i 15 følsomhetsnivåer. Nivå 1 betyr lav følsomhet og krever
kraftig lydnivå for å sende, mens nivå 15 betyr høy følsomhet og radioen sender ved lavt
lydnivå.
Prøv deg fram for å se hvilket nivå som passer best. Når VOX er innkoblet, vises
i displayet.
AV betyr at VOX-funksjonen er slått av.

1. Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

2. Bla i menyen med [OPP] eller [NED] inntil ”TALESTYRT” vises.

3. Trykk [MENY/BEKREFTE] for å bekrefte.

4. Velg ønsket nivå med [OPP] eller [NED]

5. Trykk [MENY/BEKREFTE] for å lagre valget.

¢Hviske

For å unngå å forstyrre omgivelsene med høy tale i kritiske jaktsituasjoner, benytter man
”Hviske-modus” i radioen, som medfører at lav tale blir forsterket ekstra ved sending.

1. Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

2. Bla i menyen med[OPP] eller [NED]

inntil ”HVISKE” vises.

3. Trykk [MENY/BEKREFTE] for å bekrefte.

4. Velg JA / NEI med [OPP] eller [NED].

5. Trykk [MENY/BEKREFTE] for å lagre valget.

¢Høyttaler

Når du kobler ekstrautstyr f.eks blåtannsadapter eller øreplugg med mikrofon og sender­knapp, kan du bruke denne funksjonen til å høre på både radio enhetens høyttaler og
tilbehør samtidig.

1. Trykk [MENY/BEKREFTE] for å få tilgang til menyen.

2. Bla i menyen med[OPP] eller [NED]
inntil ”Høyttaler” vises.

3. Trykk [MENY/BEKREFTE] for å bekrefte.

4. Velg JA / NEI med [OPP] eller [NED].

5. Trykk [MENY/BEKREFTE] for å lagre valget.

NORSK

48

¢KANALPLAN OG FREKVENSTABELLER

■

Zodiac Team Pro Waterproof 31 MHz

Svenske kanaler

Merk! Kanal 1 til 41 kan kun brukes i Sverige.

■Zodiac Team Pro Waterproof 155MHz

Svenske kanaler

Merk! Kanal SV 1 til SV 7 PL
kan kun brukes i Sverige.

■Zodiac Team Pro Waterproof 140 MHz

Norske kanaler

Merk! Kanal NO 1 til NO 6 kan kun
brukes i Norge.

Ved levering er pilottonen installert på ”av”.

Kanal Frekvens

(MHz)

SV 1 155,425

SV 2 155,475

SV 3 155,500

SV 4 155,525

SV 5 156,000

SV 6 155,400

SV 7 155,450

SV 1 PL 155,425

SV 2 PL 155,475

SV 3 PL 155,500

SV 4 PL 155,525

SV 5 PL 156,000

SV 6 PL 155,400

SV 7 PL 155,450

Pilottone

AV

AV

AV

AV

AV

AV

AV

67

67

67

67

67

67

67

Kanal Frekvens

(MHz)

Kanal 01 30,930

Kanal 02 31,040

Kanal 03 31,050

Kanal 04 31,060

Kanal 05 31,070

Kanal 06 31,080

Kanal 07 31,090

Kanal 08 31,100

Kanal 09 31,110

Kanal 10 31,120

Kanal 11 31,140

Kanal 12 31,150

Kanal 13 31,160

Kanal 14 31,180

Kanal 15 31,190

Kanal 16 31,200

Kanal 17 31,210

Kanal 18 31,220

Kanal 19 31,250

Kanal Frekvens

(MHz)

Kanal 25 30,940

Kanal 26 30,950

Kanal 27 30,960

Kanal 28 30,970

Kanal 29 31,030

Kanal 30 31,130

Kanal 31 31,170

Kanal 32 31,230

Kanal 33 31,240

Kanal 34 31,280

Kanal 35 31,290

Kanal 36 31,300

Kanal 37 31,310

Kanal 38 31,320

Kanal 39 31,350

Kanal 40 31,360

Kanal 41 31,370

Kanal Frekvens

NO 1 143,900
NO 2 139,400
NO 3 143,350
NO 4 138,850
NO 5 143,250
NO 6 138,750

Pilottone

AV
AV
AV
AV
AV
AV

Kanal 20 31,260

Kanal 21 31,270

Kanal 22 31,330

Kanal 23 31,340

*Kanal 24

31,570

*Tillatelse kreves av Post & Telestyrelsen i Sverige.

NORSK

49

■Pilottonetabell

Nr Frekvens Nr Frekvens Nr Frekvens

1 67.0 15 110.9 29 179.9
2 71.9 16 114.8 30 186.2
3 74.4 17 118.8 31 192.8
4 77.0 18 123.0 32 203.5
5 79.7 19 127.3 33 210.7
6 82.5 20 131.8 34 218.1
7 85.4 21 136.5 35 225.7
8 88.5 22 141.3 36 233.6

9 91.5 23 146.2 37 241.8
10 94.8 24 151.4 38 250.3
11 97.4 25 156.7 39 150.0
12 100 26 162.2
13 103.5 27 167.9
14 107.2 28 173.8

NORSK

50

¢BRUKERTIPS

¢Batterivarsling

Batterikapasiteten vises med tre segmenter i displayets batterisymbol.
Tre segmenter = fulloppladet batteri
Når batterikapasiteten faller til under ca 10 %, vil indikatorlampen blinke gult. Når
indikatorlampen blinker rødt, er batteriet helt utladet. Du må da enten starte ny oppladning

eller bytte batteriet så snart som mulig. Som tilbehør nnes en batterikassett for vanlige

alkaliske AA-batterier som er godt alternativ der hvor det er langt mellom lademulighetene.

¢Antenne

Dersom du skal bevege deg i store områder eller i kupert terreng, kan det være lurt å
ha med seg en lengre antenne i ryggsekken (Art.nr 47113). Som oftest rekker det med
originalantennen, så prøv deg fram i området.

¢Hodesett/Monofon
Hvis du vil slippe å ta opp radioen hver gang du skal snakke, kan du tilkople et hodesett
eller en monofon. Du trykker da på sendetasten som sitter på kabelen og lar radioen ligge i
lommen. Pass på at antennen står fritt.

¢Hørselvern

Bruker du hørselsvern kan du tilkople denne til din jaktradio. Du trenger da en radiokabel
(Art.nr 47109) som har mikrofon på tilbehøret slik at du ikke trenger å ta opp radioen.

¢FEILSØKING

Hvis det oppstår problemer, foreta en resetting av håndsettet ved å slå av apparatet og ta
ut batteriene. Vent en kort stund, sett batteriene tilbake og slå på apparatet igjen.

¢DEFINISJONER

¢Pilottone

Pilottone eller CTCSS (CTCSS=Continuous Tone Code Squelch System) er en lavfrekvent

pilottone (subkanaltone) som fungerer som et lter. Hvis du og dine jaktkamerater

har stilt inn samme kanal og samme pilottone, unngår dere å høre en linje som foregår på

denne kanalen. Det nnes 39 ulike pilottoner pr. kanal som bruker frekvensene 67-254Hz.

¢Monitor

Monitorfunksjonen brukes for å lytte etter svake signaler/sendinger. Ved aktivering av

monitorfunksjonen utkobles støysperren (squelch) og støy og pågående trakk høres

i høyttaleren.

¢Squelch

Squelch (støysperre) brukes for å stenge ute støy og andre signaler med lavere signalnivå
enn hva støysperren er innstilt på. Støysperren kan stilles inn på 15 ulike nivåer. Lavt nivå
gir maksimal rekkevidde, men mer støy. Høyt nivå gir mindre støy og redusert rekkevidde.

¢VOX

VOX er talestyring og gir mulighet til å sende uten å bruke sendetasten PTT.
Følsomheten kan stilles inn på 15 ulike lydnivåer. Nivå 1 betyr lav følsomhet og radioen
krever et kraftig lydnivå for å sende. Nivå 15 betyr høy følsomhet og radioen starter
sendingen ved et lavt lydnivå. NB! Vær klar over at radioen vil sende hver gang den
registrerer lyd over det valgte lydnivået. Bruk derfor denne funksjonen kun ved behov.

NORSK

51

¢TEKNISKE SPESIFIKASJONER

Generelt

Maks antall kanaler: 255

Frekvensområde: 26-31 MHz (31 MHz)

136–174 MHz (140/155

MHz)

Kanalavstand: 10 kHz (31 MHz)

25 kHz (140/155 MHz)

Batteritype: Lithium -Ion

Batterikapasitet: 2200 mAh

Driftstid (5:5:90): ca 16 timer

Standbytid: ca 45 timer

Temperaturområde:

-30

◦C - +60◦C

Frekvensstabilitet: +- 2.5ppm
Størrelse (bxhxd): 52 x 104 x 36 mm

Vekt m/ batteri: 250 g

Pilottoner: 39 st

Mottaker

Følsomhet 12 dB Sinad: 0,20 uV

Nabokanaldempning: 70dB (25 kHz)

Intermodulasjon: 65 dB

Spurious og speildempning: 70 dB

Signal/Støyforhold: 45 dB (25 kHz)

Audio effekt @ 5% dist. 700 mW @ 16Ohm

Sender

Utgangseffekt: 5.0W/2.5W/1.0W

Modulasjon: FM 16K0F3

Spurious (conducted): 70 dB

Signal / Støyforhold: 45 dB (25 kHz)

Lf forvrengning@ 1 kHz: <5 %

NORSK

52

¢VEDLIKEHOLD

Beskytt håndsettet mot kulde og ekstrem varme. Radioen rengjøres med en lett fuktet klut.
Bruk ikke rengjørings- eller løsningsmidler som kan skade radioen slik
at garantien oppheves.

¢AVFALLSHÅNDTERING

Elektrisk og elektronisk utstyr kan inneholde materialer, deler og stoffer som kan være
farlig for miljøet og skadelig for mennesker hvis avfall fra slikt utstyr ikke blir behandlet
korrekt. Utstyr som er merket med WEEE-symbolet (vist nedenfor) skal ikke kastes
sammen med ditt husholdningsavfall, men leveres som spesialavfall
til kommunens gjenvinningsstasjon eller miljøstasjon.
(WEEE = Waste of Electrical & Electronic Equipment)

¢GARANTI

Zodiac Norge AS gir garanti i 36 måneder mot fabrikasjonsfeil.
Utover dette kommer kjøpslovens bestemmelser om reklamasjonsrett. Ved reklamasjon
eller garantihenvendelser må dokumentasjon på kjøpsdato fremlegges i form av
kjøpskvittering eller lignende. Ved næringskjøp gjelder særskilte regler. Innenfor garanti­tiden reparerer Zodiac Norge AS alle feil som var iboende i apparatet i kjøpsøyeblikket,
forutsatt at apparatet innleveres hos den forhandler hvor det ble kjøpt, eller til Zodiac’s
serviceverksted. Eventuell frakt betales av kjøperen. Apparatet må alltid pakkes forsvarlig
eller i originalemballasjen ved forsendelsen. Skader som skyldes feil bruk i henhold til
denne bruksanvisningen, slitasje, overspenning, slag, fuktskade, lynnedslag eller inngrep
av uautoriserte personer, faller ikke under noen omstendigheter inn under garantien og vil
bli reparert etter ordre fra kjøper mot betaling.

¢SAMSVARSERKLÆRING

Herved erklærer Zodiac Norge AS at Zodiac Team Pro Waterproof leveres i
overensstemmelse med de vesentligste egenskapskrav og øvrige relevante
bestemmelser som fremgår av direktiv 1999 / 5 / EC og er laget etter følgende

spesikasjoner:

EN 60950-1:2006 +A11:2009
EN 300 086-2 V1.2.1 (2008)
EN 301 489-1 V1.3.1 (2002)
Dette produktet er i samsvar med RoHS-direktiv 2002/95/EC.

Samsvarserklæringen kan også nnes på vår hjemmeside

www.zodiac.no.

For bruk i andre land, kontakt det aktuelle landes myndigheter.
Produktet kan brukes i Norge og markedsføres av:
Zodiac Norge AS
Postboks 136 Kalbakken
0902 Oslo
www.zodiac.no [e-mail]

NORSK

53

ENGLISH

54

¢CONTENTS

QUICK GUIDE .................................................................................. 56

INTRODUCTION ............................................................................... 59

FEATURES ....................................................................................... 59

SAFETY INSTRUCTIONS ................................................................59

ACCESSORIES.................................................................................59

RADIO OVERVIEW ..........................................................................60

LCD DISPLAY AND ICONS ..............................................................61

FUNCTION KEYS ............................................................................. 62

ACCESSORY JACK..........................................................................63

GETTING STARTED ......................................................................... 64

Charging ........................................................................................ 64

Attaching the battery ..................................................................... 64

Removing the battery .................................................................... 64

Attaching the antenna ................................................................... 64

BASIC OPERATION ......................................................................... 65

Turning the radio On/Off ................................................................ 65

Adjusting the volume ..................................................................... 65

Selecting a radio channel .............................................................. 65

Transmitting ................................................................................... 65

Receiving ....................................................................................... 65

55

ENGLISH

SETTINGS ....................................................................................66

Menu overview .........................................................................66

Language .................................................................................67

CTCSS .....................................................................................67

TX Power .................................................................................67

Display .....................................................................................68

VOX .........................................................................................68

Scanning ..................................................................................69

Battery save .............................................................................70

Reset ........................................................................................70

Whisper mode .........................................................................70

Spk Ext Mode ..........................................................................71

DEFINITIONS ................................................................................71

USER GUIDANCE .........................................................................72

Battery warning ..........................................................................72

Charging ....................................................................................72

Antenna .....................................................................................72

Headset / Speaker phone ..........................................................72

Ear protector ..............................................................................72

TECHNICAL SPECIFICATIONS ....................................................73

FREQUENCY CHART ...................................................................74

Zodiac Team Pro Waterproof 31 MHz Swedish channels .........74

Zodiac Team Pro Waterproof 155 MHz Swedish channels .......74

Zodiac Team Pro Waterproof 140 MHz Norwegian channels ....74

CTCSS frequency chart .............................................................75

MAINTENANCE ............................................................................75

TROUBLESHOOTING ..................................................................75

WARRANTY ..................................................................................75

WASTE DISPOSAL .......................................................................76

DECLARATION OF CONFORMITY ..............................................76

ENGLISH

56

¢QUICK GUIDE

¢Turning the radio On/Off.

1. To turn the radio on, turn the On-Off / Volume control
knob clockwise.

2. To turn the radio off, turn the On-Off / Volume control knob
counterclockwise until you hear a click.

¢Adjusting the radio volume

Turn the On-Off / Volume control knob to adjust the volume level.

¢Selecting a radio channel

This radio offers up to 255 channels. Select the desired
channel by using Up / Down key.
Each press increases or decreases the channel number.
When held down, the channels increases continuously.
The selected channel is shown in the display.

¢Change CTCSS Tone

To enable/change CTCSS tone:

1. Press [Menu/Conrm] to enter menu mode.

2. Use [UP] or [DN] to scroll list until CTCSS is shown.

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DN] to select desired CTCSS tone.

5. Press [Menu/Conrm] to conrm.

On/Off/Volume
control

UP

DOWN

MENU/
CONFIRM

UP

DOWN

57

ENGLISH

¢Adjusting the Squelch and Monitor

To set the Squelch:

• Press[Scuelch/ Monitor].

• The Squelch setting is displayed.

• Select the desired level with

[UP] or [Down].

• Press [Menu /Conrm] to conrm.

To listen to weak signals:

• Press and hold [Squelch/Monitor] for about 3 seconds to deactivate the squelch.

• Pressing the [Squelch/Monitor] selects squelch again.

• The symbol is displayed when the squelch is disabled.

¢Key lock

The function locks all buttons except the transmitter button, monitor button
and lighting.
Appears on the display when the feature is active.

To lock the keypad:

• Press and hold [Key lock] for about 3 seconds

to lock the keypad.

• Press and hold [Key lock] for about 3 seconds

to unlock the buttons again.

SQUELCH/
MONITOR

MENU/
CONFIRM

UP

DOWN

Key lock

ENGLISH

58

¢Scanning

This function is used for scanning channels with radio trafc. When activated, the symbol

is shown in the display.

You can choose between 3 sub menus:
SCAN LIST: Scans the channels of your choice added in the scanning list of the radio.
CTCSS: Scans all the CTCSS sub tones for the current radio channel.
PRIO CH: Scans between the current radio channel and a selected priority channel.
Please refer to page 72 for details.

1. Press [Menu] to enter menu mode.

2. Use [UP] or [DN] to scroll list until SCANNING is shown.

3. Press [Menu] to select.

¢Whisper mode

When the Whisper mode is active, the symbol is shown in the display.

To enable the whisper function:

1. Press [Menu/Conrm] to enter menu mode.

2. Use [UP] or [DOWN] to scroll list until WHISPER MODE is shown.

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DOWN] to select YES or NO.

5. Press [Menu/Conrm] to conrm.

¢External speaker
To enable the speaker external mode.

1. Press [Menu/Conrm] to enter menu mode.

2. Use [UP] or [DOWN] to scroll list until EXT is shown.

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DOWN] to select YES or NO.

5. Press [Menu/Conrm] to conrm.

SCAN

59

ENGLISH

¢INTRODUCTION

Thank you for purchasing the Zodiac Team Pro Waterproof radio. Read all instruction
carefully and completely before using the radio. This user manual contains important
operating instructions for the radio.

¢FEATURES

Zodiac Team Pro Waterproof has a compact size with various features. The Zodiac Team
Pro Waterproof is a small, lightweight and portable hunting radio. It is rugged and durable,

and classied according to both IP67 and MIL- STD- 810F. It contains a simple, but user

friendly menu system which makes it easy to access the wanted functions. The transmitter
gives up to 5W, which together with the supplied battery with 2200 mAh capacity, gives
long communication range and long operating time.The radio has a powerful audio

amplier which gives a clear sound. A large range of accessories gives many possibilities

for use of the radio.

¢SAFETY INSTRUCTIONS

It is important to follow some simple guidelines when using the radio.

• Always keep the antenna attached to the radio when transmitting.

• The battery should be fully charged before use.

• To achieve as good communication range as possible, the antenna should be

kept vertical in front of the face with a distance of minimum 3-5 cm. Speak clearly
with normal voice into the radio microphone.

¢

ACCESSORIES

Long antenna 31 MHz ...................................................... Art.nr. 47286

Long antenna 140 MHz.....................................................Art.nr. 47288

Long antenna 150 MHz ................................................... Art.nr. 47289

Battery 2200 mAh Litium...................................................Art.nt. 47285

Quick charger .................................................................. Art.nr. 47284

Bluetooth adaptor ..............................................................Art.nr 47260

Earphone “police” “D” ...................................................... Art.nr. 47201

Headset Waterproof “D” ................................................... Art.nr. 47230

Trippel headset “D”............................................................Art.nr. 47280

Speaker phone “D” .......................................................... Art.nr. 47220

Radio harness Join the Team............................................Art.nr. 43157

Radio cabel Peltor incl. mic/PTT ...................................... Art.nr. 47215

Radio cabel Sordin incl. mic/PTT.......................................Art.nr. 47245

You will nd more accessories at www.zodiac.no / www. zodiac.se

ENGLISH

60

1. On-Off/Volume knob

Turn the power/volume control
knob
clockwise to turn the radio on.

2. PTT button

Push and hold to transmit,
release to receive.

3. Monitor button

Press to disable the squelch.

4. Key lock

5. LED indicator

6. Microphone

7. LCD display

8. Menu key

9. Antenna

10. Accessory connector

Connects Bluetooth adapter,
headsets, speaker / microphones
and other accessories.
Replace dust cap when not in use.

11. Belt clip

12. Speaker

13. Belt clip holder

14. Down key

15. SC button (scanner)

16. Up key

¢RADIO OVERVIEW

61

ENGLISH

¢LCD DISPLAY AND ICONS

ICON DESCRIPTION

Signal strenght

Output Power level

H = high power

L = low power

M = medium power

Key lock

Battery level

(VOX )

Channel scaning (SCAN)

Priority channel scan

CTCSS Scan

Monitor

PL tone (CTCSS)

Whisper function

F

C

P

W

ENGLISH

62

¢FUNCTION KEYS

KEY LOCK

SQUELCH

/MONITOR

SCANNING

UP

DOWN

MENY /
CONFIRM

PTT

KEY DESCRIPTION

[KEY LOCK]

This button will lock the front keys in order to avoid unwanted opera

­tion. The PTT-, Monitor- and Light-button will not be affected by the
key lock so that you will be able to answer a call or listen to weak
signals quickly.

PTT Push and hold to transmit,release to receive

[SQUELCH/

MONITOR]

Select the desired squelch level. You can select between 15 levels.
Sets the point at which random noise on the channel does not acti

­vate the audio circuits but a received signal does.This point is called
the squelch threshold. Further adjustment of the squelch control will
decrease the reception of wanted transmissions.

[SCAN]

Starts and stops the scanningfunction.

[DOWN]

Down key. Select the desired channel or scroll menu function.

[MENU /CONFIRM]

This key is used to choose menu selection and to conrm choises.

[UP]

Up key. Select the desired channel or scroll menu function

63

ENGLISH

¢ACCESSORY JACK

To Zodiac Team Pro Waterproof ts Zodiac accessories with the connector ”D”.

The accessories available can be found at www.zodiac.se

To connect the earphone:

• Remove the cap from the accessory socket
(Fig. 1, 2 and 3)

• Screw the threaded washer that comes with the earphone in the same place as the
dust cap of the accessory jack.

(Fig. 4 and 5)

• Screw the earphone on the threaded part of the washer.(Fig. 6)

To connect an accessory:

• Unscrew the cap from the accessory jack (see Figure 1-3 above)

• Connect the accessory connector (Fig. 7) to the radio’s accessory

• jack (Figure 3)

• Screw the accessory on the radio with the screws (A)

The range of accessories to Zodiac Team Pro Waterproof contains a Bluetooth adapter,
which makes it possible to wirelessly transmit audio from the radio to the ear using a Blue­tooth headset or Bluetooth ear protector. The adapter is mounted in the radio’s accessory
jackand need not be separate because it gets its power via the radio .
See recommended Bluetooth accessories compatible with the adapter on www.zodiac.se/
www.zodiac.no

Fig.1 Fig. 2 Fig. 3

Fig. 4 Fig. 5 Fig. 6

Fig. 7

A

Waterproof headset 47230

Bluetooth adaptor 47260

ENGLISH

64

¢GETTING STARTED

¢Charging

Prior to using the Zodiac Team Pro Waterproof for the rst time,

you should fully charge the battery.
Use the supplied charger.

¢Attaching the battery

1. Fit the bottom edge of the battery pack into the
holes of the transceiver cabinet bottom.

2. Push the battery pack down to the transceiver
chassis till the end click.

¢

Removing the battery

1. Keep pressing to release buckle (A), which is located at
the bottom part of the front body, of the battery pack and lift
the battery pack up from the transceiver body.

¢Attaching the antenna

1. Align the threaded end of the

antenna with the radio’s antenna connector.

2. Turn the antenna clockwise

to fasten it.

A

65

ENGLISH

¢BASIC OPERATON

¢Turning the radio On/Off.

1. To turn the radio on, turn the On-Off / Volume control knob
clockwise.

2. To turn the radio off, turn the On-Off / Volume control knob
counterclockwise until you hear a click.

¢Adjusting the radio volume

Turn the On-Off / Volume control knob to adjust the volume level.

¢Selecting a radio channel

This radio offers up to 255 channels. Select the desired channel by using Up / Down key.
Each press increases or decreases the channel number. When held down, the channels
increases continuously.

¢Transmitting

To transmit, monitor the channel and make sure it is clear.

1. To transmit, press and hold in the PTT switch.

Speak into the microphone in a normal voice.
The LED indicator will give a red light during transmission.

2. To return to receiveing mode, release the PTT switch.

¢Receiving

Select the wanted radio channel. The LED indicator will give
a green light during the reception of signals.
If the LED indicator is blinking green, it indicates that
the sender is using another CTCSS tone (CTCSS code)
than set in your receiver. Try to change the
CTCSS tone by using the CTCSS menu.

On/Off/Volume
control

LED Indicator

PTT

ENGLISH

66

¢SETTINGS

Press [Menu] to enter menu mode. Use the keys [UP] or [DN] to select desired menu.

Press [Menu] to conrm. Use the keys [UP] or [DN] to scroll the list and select desired

function and press [Menu] to store.

¢Menu owerview

67

ENGLISH

MENU/
CONFIRM

UP

DOWN

¢Language

You can select Norwegian, Swedish, Finnish or English as menu language.

To change language:

1. Press [Menu/Conrm] to enter menu mode.

2. Use [UP] or [DN] to scroll list until LANGUAGE is shown.

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DN] to select desired language.

5. Press [Menu] to conrm.

¢CTCSS

You can choose between 39 different CTCSS tones with a frequency range between 67
and 254 Hz. When CTCSS is activated, the symbol is shown in the display.

To enable/change CTCSS tone:

1. Press [Menu/Conrm] to enter menu mode.

2. Use [UP] or [DN] to scroll list until CTCSS is shown.

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DN] to select desired CTCSS tone.

5. Press [Menu/Conrm] to conrm.

¢TX Power

You can select high, middle or low TX output power.
The display shows H for high power, M for mid power and L for low power.
To change TX output power:

1. Press [Menu] to enter menu mode.

2. Use [UP] or [DN] to scroll list until TX POWER is shown.

3. Press [Menu] to select.

4. Use [UP] or [DN] to select HIGH, MIDDLE or LOW output power.

5. Press [Menu] to conrm.

ENGLISH

68

MENU/
CONFIRM

UP

DOWN

¢Display

You can select to show the channel setting as channel number or channel text.

To change display information:

1. Press [Menu/Conrm] to enter menu mode.

2. Use [UP] or [DN] to scroll list until DISPLAY is shown.

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DN] to select CH NUMBER or CH TEXT.

5. Press [Menu/Conrm] to conrm.

¢VOX

VOX operation is a speech control function making it possible to transmit without using the
PTT key.
The VOX can be set in 15 different sensitivity levels. Level 1 means low sensitivity, while

level 15 means high sensitivity. Try the different settings to nd which is most suitable.

When the VOX is active, the symbol is shown in the display of the radio.
OFF means that the VOX function is switched off.

To enable the VOX function:

1. Press [Menu/Conrm] to enter menu mode.

2. Use [UP] or [DN] to scroll list until VOX is shown.

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DN] to scroll list until VOX is shown.

5. Use [UP] or [DN] to select desired level.

6. Press [Menu/Conrm] to conrm.

69

ENGLISH

SCAN

¢Scanning

This function is used for scanning channels with radio trafc. When activated, the symbol

is shown in the display.

You can choose between 3 sub menus:
SCAN LIST: Scans the channels of your choice added in the scanning list of the radio.
CTCSS: Scans all the CTCSS sub tones for the current radio channel.
PRIO CH: Scans between the current radio channel and a selected priority channel.

1. Press [Menu/Conrm] to enter menu mode.

2. Use [UP] or [DOWN] to scroll list until SCANNING is shown.

3. Press [Menu/Conrm] to select.

If you want to create a scanning list and scan the channels in the list:

4. Use [UP] or [DOWN] to select SCAN LIST.

5. Press [Menu/Conrm] to conrm.

6. Use [UP] or [DOWN] to select channel.

7. Press [SCAN] and select [Yes] to add channels to the list

and [No] to skip the channel.

8. Repeat 6 and 7 if you want to add more channels to the list.

9. Press [Menu] to conrm when all desired channels are added.

10. Press [SCAN] to stop the scanning.

If you want to scan the CTCSS sub tones for the current radio channel:

11. Use [UP] or [DOWN] to select CTCSS.

12. Press [Menu] to select.

13. Press [SCAN] to start the scanning.

14. Press [SCAN] to stop the scanning.

If you want to scan a priority channel and the current radio channel:

15. Use [UP] or [DOWN] to select PRIO CH.

16. Press [Menu/Conrm] to select

17. Use [UP] or [DOWN] to select priority channel.

18. Press [Menu/Conrm] to select.

19. Press [SCAN] to start the scanning.

20. Press [SCAN] or stop the scanning.

ENGLISH

70

MENU/
CONFIRM

UP

DOWN

¢Battery save

If the battery save function is activated, the radio will enter save mode when it has not
been receiving or transmitting for a predetermined time in order to save battery power.
When the function is activated, you will have a small delay when transmitting / receiving,
because it will use a short moment to wake up. Therefore you should wait a short moment

after you have pressed the PTT button before talking in order to avoid that your rst word

not being transmitted.

To enable the battery save function:

1. Press [Menu/Conrm] to enter menu mode.

2. Use [UP] or [DOWN] to scroll list until BATT SAVE is shown

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DOWN] to select YES or NO.

5. Press [Menu/Conrm] to conrm.

¢Reset

This function will reset the radio to

default settings.

To reset to factory default settings:

1. Press [Menu/Conrm] to enter menu mode.

2. Use [UP] or [DOWN] to scroll list until RESET is shown.

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DOWN] to select YES or NO.

5. Press [Menu/Conrm] to conrm.

¢Whisper mode

In order to avoid disturbing the wild life in critical situations you can use the wisper mode, a
function that increases the gain of the microphone and allows you to whisper in a very low
voice. When the Whisper mode is active, the symbol W is shown in the display.

To enable the whisper function:

1. Press [Menu] to enter menu mode.

2. Use [UP] or [DN] to scroll list until WHISPER MODE is shown.

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DOWN] to select YES or NO.

5. Press [Menu] to conrm

71

ENGLISH

¢Spk Ext Mode

When connecting an accessory (e.g. Bluetooth adaptor or Earpiece with PTT Mic) to a
radio unit, this function allows user to hear through speakers both of radio unit and audio
accessory at the same time

To enable the Ext Speaker Mode function:

1. Press [Menu] to enter menu mode.

2. Use [UP] or [DN] to scroll list until SPK EXT MODE is shown.

3. Press [Menu/Conrm] to select.

4. Use [UP] or [DOWN] to select YES or NO.

5. Press [Menu] to conrm

¢DEFINITIONS

¢ CTCSS

CTCSS (CTCSS = Continuous Tone Code Squelch System) is a low frequency sub audio

tone working as a lter. If you and your other hunting radio users are using the same radio

channel and the same CTCSS one, you will avoid hearing other users on this channel (not
using the same CTCSS tone as you). There are 39 different CTCSS tones covering the
frequency range 67 - 254 Hz.

¢Monitor

The Monitor function is used to listen to weak signals/ transmissions. When activated, the

squelch control is disabled, and noise and radio trafc is heard in the loudspeaker.

¢Squelch

The squelch is used to prevent noise and other unwanted signals from reaching the
loudspeaker in the radio. The squelch level can be set in 15 steps. step 1 is the most
sensitive, allowing weak signals to reach the loudspeaker, while step15 requires a strong
signal for this. The low level(s) also gives maximum communication range. The high
level(s) gives less noise and reduced communication range.

¢VOX

VOX (Voice Operated Control) is a speech control giving the possibility to transmit without
using the radio PTT. The VOX sensitivity can be set in 15 different sound levels. Level 1
means low sensitivity, i.e. a strong voice is needed to operate the transmitter, while level
15 is high sensitivity, and the radio will start transmitting from a low voice level. Be aware
that the radio will transmit each time a voice level above the set VOX level is received. You
should therefore only use this function when needed.

ENGLISH

72

¢USER GUIDANCE

¢Battery warning

The battery capacity is shown with three segments in the battery symbol in the radio
display.
Three segments = Fully charged battery.
When the battery capacity falls below approx.
10 %, the indicator LED (5) will give a yellow blinking. When it gives a red blinking, the
battery is discharged. You must then either start a new charging, or change the battery as
soon as possible. As an accessory there is a dry battery cassette for standard Alkaline AA
batteries which can be used on places where there are no possibilities for charging the
rechargeable battery.

¢Charging

The Zodiac Team Waterproof has an automatic rapid charger. This charger has slots for
both the radio with attached battery, and a spare battery. The charging of a discharged
battery will take approx. 2 hours. During charging the indicator lamp will light for the
respective charger slot:

Red = Quick charging.
Green = Fully charged battery and trickle chargingactivated.

Yellow = Spare battery slot. Waiting for the charging activated to be nished. It

automatically enters quick charge mode when the front battery is fully charged.
Red blinking lamp = Error

indication.

Note! It is normal that the battery gets a little hot during quick charging.

A new battery or a battery not being used for some months gets its full capacity after
3-4 charge/discharge cycles.You can charge batteries that are only having half capacity.
Modern battery types of the LiIon (Lithium-ion) type does not need to be fully discharged
before they are recharged. With the 12V cable for the lighter outlet (Part no.47108) you
can charge the batteries from 12V in the car, boat etc.

¢Antenna

If you will move around large areas or in hilly terrain, it can be useful to bring a longer

antenna in your backpack (Part no. 47113). Often the standard antenna is sufcient, so
you should try that one rst.

¢Headset / Speaker mike

If you do not want to pick up the radio each time you shall speak, you can attach a headset
(Part no. 47103) or speaker mike (Part no. 47102). You will then keep the radio in your
pocket / belt, and use the PTT on the headset / speaker mike for transmission.

¢Ear protector

If you use an ear protector, you can attach this to your hunting radio. You will then need a
radio cable. Various types are available.

73

ENGLISH

¢TECHNICAL SPECIFICATIONS

General

Channels 255

Frequency range: 26-31 MHz (31 MHz)

66-87.5 MHz (68 MHz)

136 – 174 MHz (140/155

MHz)

Channel spacing: 10 kHz (31 MHz)

25 kHz (140/155 MHz)

Battery type: Lithium Ion

Battery capacity: 2200 mAh

Operating time (5:5:90): appr. 16 hours

Standby time: appr. 45 hours

Temperature range:

-30

◦C - +60◦C

Frequency stability: +- 2.5ppm

Size (bxhxd): 52 x 104 x 36 mm

Weight inc. battery: 250 g

Sub tones: CTCSS

Receiver

Sensitivity 12 dB Sinad: 0,20 uV

Adjacent channel rejection: 70dB (25 kHz)

Intermodulation: 65 dB

Spurious and image

attenuation:

70 dB

Audio power @ 5% dist. 700 mW @ 16Ohm

Transmitter

Output power: 5.0W/2.5W/1.0W

Modulation: FM 16K0F3

Spurious (conducted): 70 dB

Signal / Noise ratio 45 dB (25 kHz)

Lf distortion @ 1 kHz: <5 %

ENGLISH

74

Note! The channels 1 to 41 are only for use in Sweden.

¢FREQUENCY CHART

■Zodiac Team Pro Waterproof 31 MHz

Swedish channels

■Zodiac Team Pro Waterproof 155 MHz

Swedish channels

Channel Frequency

NO 01 143,900

NO 02 139,400

NO 03 143,350

NO 04 138,850

NO 05 143,250

NO 06 138,750

■Zodiac Team Pro Waterproof 140 MHz

Norwegian channels

Note! The channels NO 1 to NO 6
are only for use in Norway.

Note! The channels SV 1 to
SV 07 PL are only for use in Sweden.

Channel Frequency

(MHz)

SV 1 155,425

SV 2 155,475

SV 3 155,500

SV 4 155,525

SV 5 156,000

SV 6 155,400

SV 7 155,450

SV 1 PL 155,425

SV 2 PL 155,475

SV 3 PL 155,500

SV 4 PL 155,525

SV 5 PL 156,000

SV 6 PL 155,400

SV 7 PL 155,450

*You need permission from Post & Telestyrelsen in Sweden.

Channel Frequency

(MHz)

Channel 01 30,930

Channel 02 31,040

Channel 03 31,050

Channel 04 31,060

Channel 05 31,070

Channel 06 31,080

Channel 07 31,090

Channel 08 31,100

Channel 09 31,110

Channel 10 31,120

Channel 11 31,140

Channel 12 31,150

Channel 13 31,160

Channel 14 31,180

Channel 15 31,190

Channel 16 31,200

Channel 17 31,210

Channel 18 31,220

Channel 19 31,250

Channel 20 31,260

Channel 21 31,270

Channel 22 31,330

Channel 23 31,340

*Channel 24 31,570

Channel Frequency

(MHz)

Channel 25 30,940

Channel 26 30,950

Channel 27 30,960

Channel 28 30,970

Channel 29 31,030

Channel 30 31,130

Channel 31 31,170

Channel 32 31,230

Channel 33 31,240

Channel 34 31,280

Channel 35 31,290

Channel 36 31,300

Channel 37 31,310

Channel 38 31,320

Channel 39 31,350

Channel 40 31,360

Channel 41 31,370

Pilot tone

OFF

OFF

OFF

OFF

OFF

OFF

Pilot tone

OFF

OFF

OFF

OFF

OFF

OFF

OFF

67

67

67

67

67

67

67

75

ENGLISH

¢TROUBLESHOOTING

If you have problems with your radio, reset the radio by selecting the Reset in the menu.

¢MAINTENANCE

To clean your radio, use a soft cloth dampened with water. Do not use cleaners or solvents
which may cause permanent damage which is not covered by the guarantee.

¢

WARRANTY

Zodiac will give 36 months warranty against failures made by the manufacturer from the
date of purchase. The warranty will not cover damage made by the user, the user opening
the equipment, moist, dirt, heat or cold. The warranty will not cover lightning/overvoltage.
Please contact your dealer if a problem with the equipment arises.

¢CTCSS Frequency chart

Nr Frequency Nr Frequency Nr Frequency

1 67.0 15 110.9 29 179.9
2 71.9 16 114.8 30 186.2
3 74.4 17 118.8 31 192.8
4 77.0 18 123.0 32 203.5
5 79.7 19 127.3 33 210.7
6 82.5 20 131.8 34 218.1
7 85.4 21 136.5 35 225.7
8 88.5 22 141.3 36 233.6

9 91.5 23 146.2 37 241.8
10 94.8 24 151.4 38 250.3
11 97.4 25 156.7 39 150.0
12 100 26 162.2
13 103.5 27 167.9
14 107.2 28 173.8

ENGLISH

76

¢WASTE DISPOSAL

Electrical and electronic products can contain materials, parts and units that can be
dangerous for the environment and human health. Products marked with the WEEE mark
(shown below), shall not be disposed together with your normal household waste. Please
inform yourself about the local rules and disposal collection system for electrical and
electronic products. The correct disposal of your old product will help to prevent negative
consequences for the environment and human health. (WEEE = Waste of Electrical &
Electronic Equipment).

¢

DECLARATION OF CONFORMITY

Zodiac Norge AS hereby declares that Zodiac Team Pro Waterproof conforms to the major

characteristic specications and other relevant specications given in the Directive 1999/5/
EEC and is made after following specications:

EN 60950-1:2006 +A11:2009
EN 300 086-2 V1.2.1 (2008)
EN 301 489-1 V1.3.1 (2002)

This product is compliant with the RoHS Directive 2002/95/EC.

Zodiac Norge AS
Postboks 136 Kalbakken
0902 Oslo, Norway
www.zodiac.no
[e-mail]
