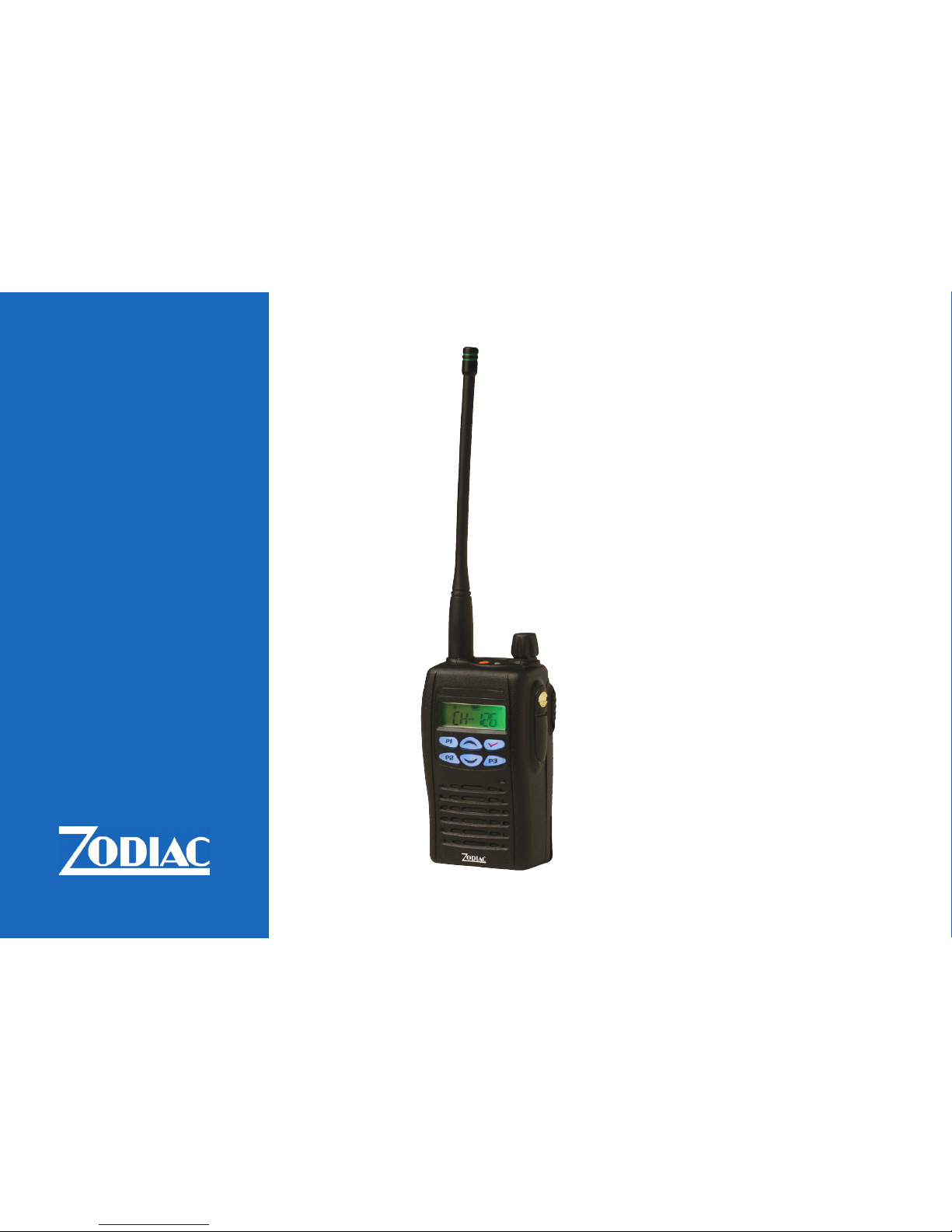

Zodiac Proline W
Brukerveiledning
Bruksanvisning
User Guide
Page 2
EGENSKAPER ........................................................3
SIKKERHETSANVISNINGER .................................3
BESKRIVELSE AV HÅNDSETTET ......................... 4
BESKRIVELSE AV DISPLAYET .............................5
MENYTASTER......................................................... 7
PROGRAMMERBARE TASTER .............................7
FORBEREDELSER FØR BRUK ............................. 8
Ladning av batteri .................................................8
Sette inn batteri ..................................................... 8
Ta ut batteri ...........................................................9
Montering av antenne ...........................................9
Slå radioen på/av ................................................10
FUNKSJONER ...................................................... 10
Valg av kanal ....................................................... 10
Sending ...............................................................10
Ubesvarte anrop.................................................. 11
Kontaktliste.......................................................... 11
Liste over statusanrop ........................................12
Foreta et statusanrop..........................................12
Lone Worker........................................................12
INNHOLD
Tx power .............................................................. 12
Tx tone ................................................................. 13
Rx tone................................................................. 13
Gruppe ................................................................. 13
Alarmtone ............................................................ 14
Tastelås................................................................ 14
VOX ..................................................................... 14
DTMF ................................................................... 15
Scanning .............................................................. 15
Auto squelch ........................................................ 15
Squelch nivå ........................................................ 16
VOX nivå ............................................................. 16
Auto VOX ............................................................. 17
Priority Scan ........................................................ 17
Priority Scan Channel ......................................... 17
Strømsparing ....................................................... 18
Scrambler ............................................................ 18
Talk Around.......................................................... 18
FEILSØKING ....................................................... 19
VEDLIKEHOLD ................................................... 19
GARANTI ............................................................. 19
SAMSVARSERKLÆRING ................................... 20
2 Zodiac Proline W
Norsk
Page 3
SIKKERHETSANVISNINGER
INTRODUKSJON
Zodiac Proline W 3
Norsk
Zodiac Proline W er en kommunikasjonsradio beregnet for krevende samband i yrkessammenheng. Den er laget for å kunne tilpasses forskjellige typer radionett da den er utstyrt med selektivt anropssystem (inntil 7 toner). Den er også en bredbåndsradio, som betyr at det kan være stor frekvensforskjell mellom kanalene i det aktuelle båndet.
Zodiac Proline W er en liten, lett og bærbar radio spesielt laget spesielt laget for yrkesbruk i tøffe miljøer. Den er robust, sprutsikker (IP 55) og enkel i bruk. Den inneholder et enkelt, men likevel kraftig menysystem. Senderen gir 5W, som med det medfølgende batteriet på 1700 mAh gir god rekkevidde og lang driftstid. Radioen har en kraftig audioforsterker, som gir en klar lyd. Et rikholdig utvalg av tilleggsutstyr gir mange bruksmuligheter.
EGENSKAPER
Det er viktig å følge noen enkle retningslinjer for bruk av radioen. Dette for å oppnå lang levetid for apparatet.
z Ha alltid antennen påskrudd ved sending. z Batteriet bør lades min. 16 timer ved førstegangs-
lading.
z Apparatet er godkjent for å tåle fukt og vann, men
bør tørkes etter bruk.
z For å oppnå best rekkevidde, bør antennen holdes
vertikalt foran ansiktet med min 10-15 cm avstand. Snakk tydelig med normal stemme.
Page 4

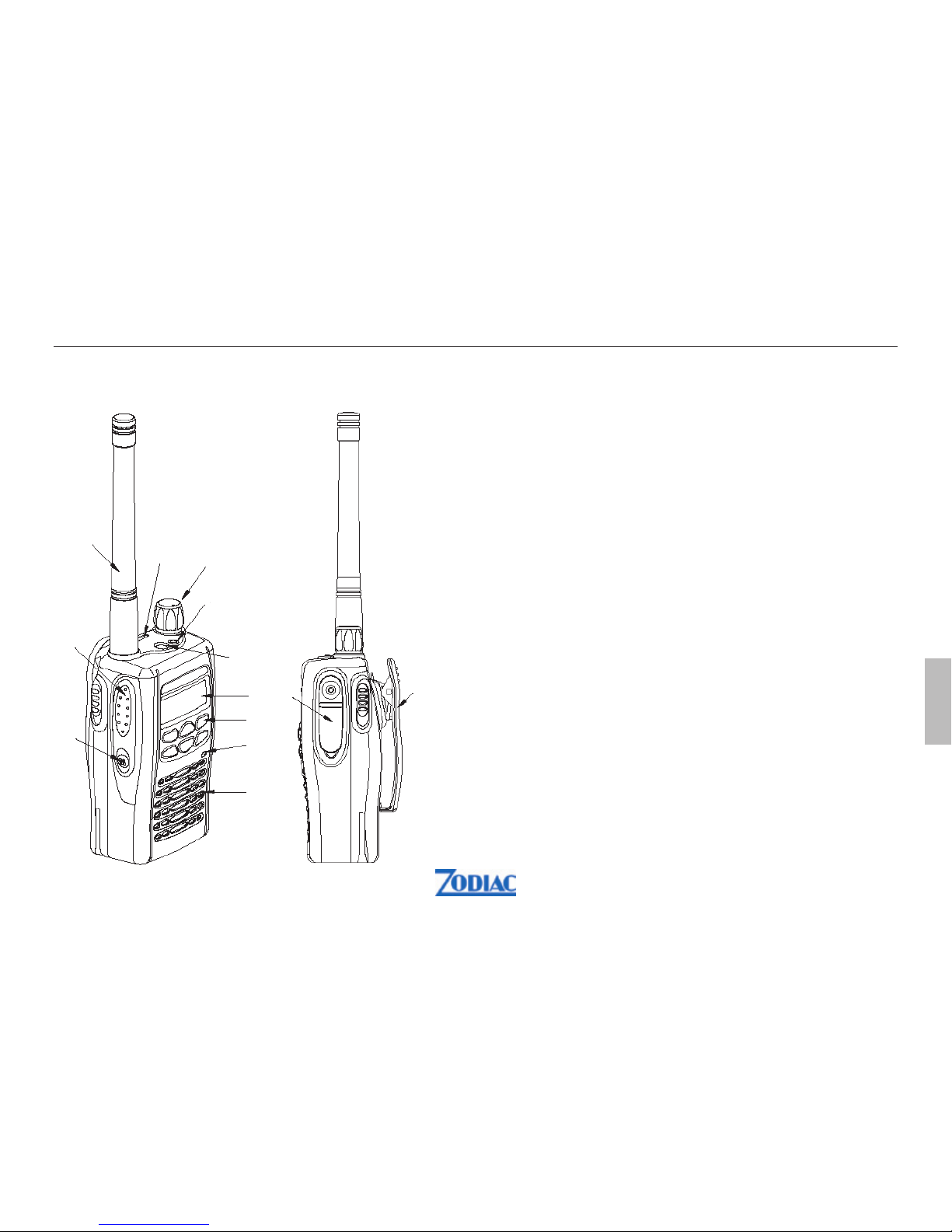

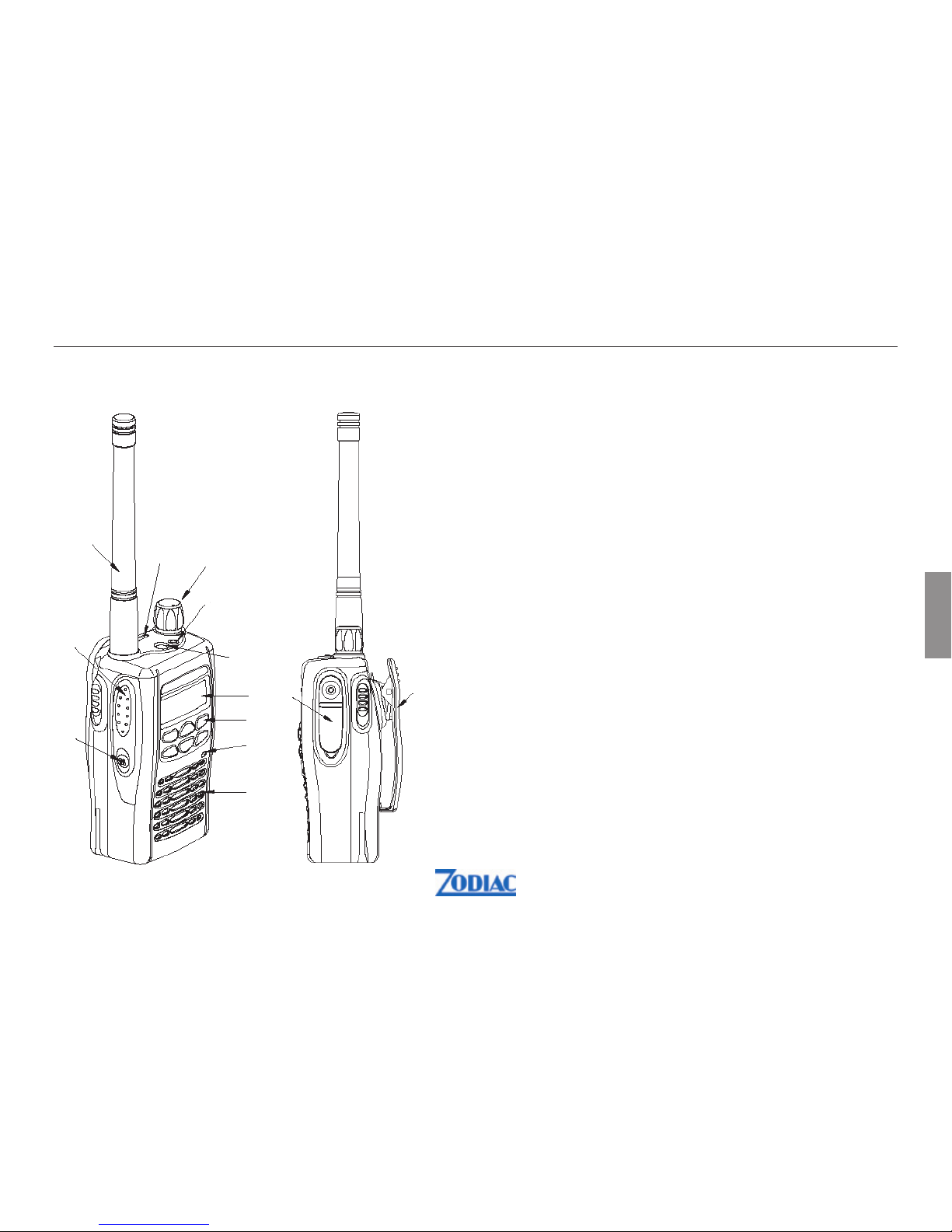

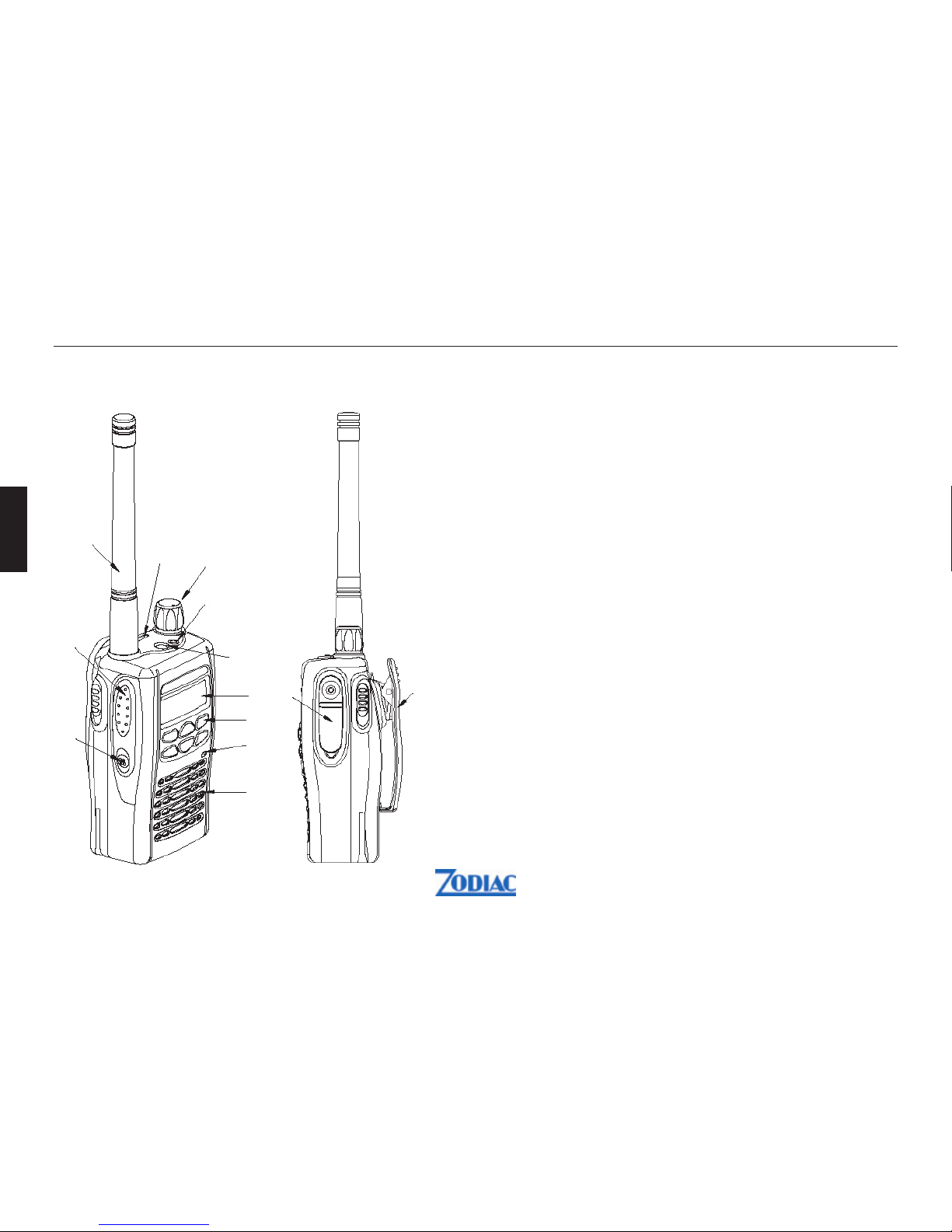

BESKRIVELSE AV HÅNDSETTET
12
6
8
5
2
3
7
1
13
9
4
10
11
4 Zodiac Proline W
1. Av-på/volum-knapp
Vri knappen til høyre for å slå på radioen.
2. PTT-tast
Trykk og hold tasten inne for å sende, slipp den for å motta.
3. Monitor-tast
Kobler ut squelch-funksjonen.
4. Tastaturlås
Knappen er programmerbar, slik at f.eks. et spesielt oppkall sendes ut ved trykk på denne.
5. LED-indikator
6. Mikrofon
7. LCD display
8. Meny-tast/OK-tast
9. Antenne
10. Kontakt for ekstrautstyr
For tilkobling av hodesett, eksterne høyttalere/mikrofoner og annet tilleggsutstyr. Bruk dekslet når kontakten ikke er i bruk.
11. Belteklips
12. Høyttaler
13. Holder for belteklips
Norsk
Page 5

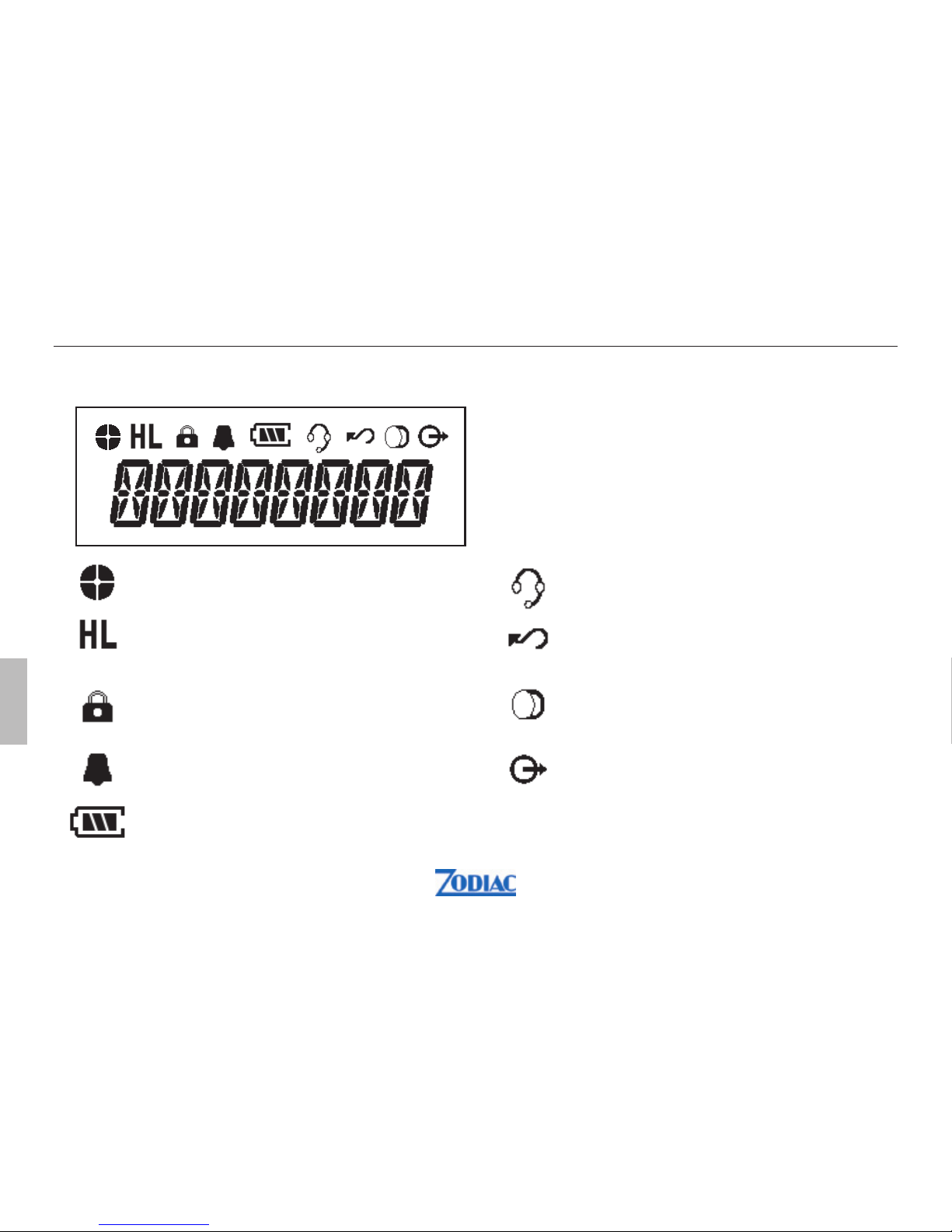

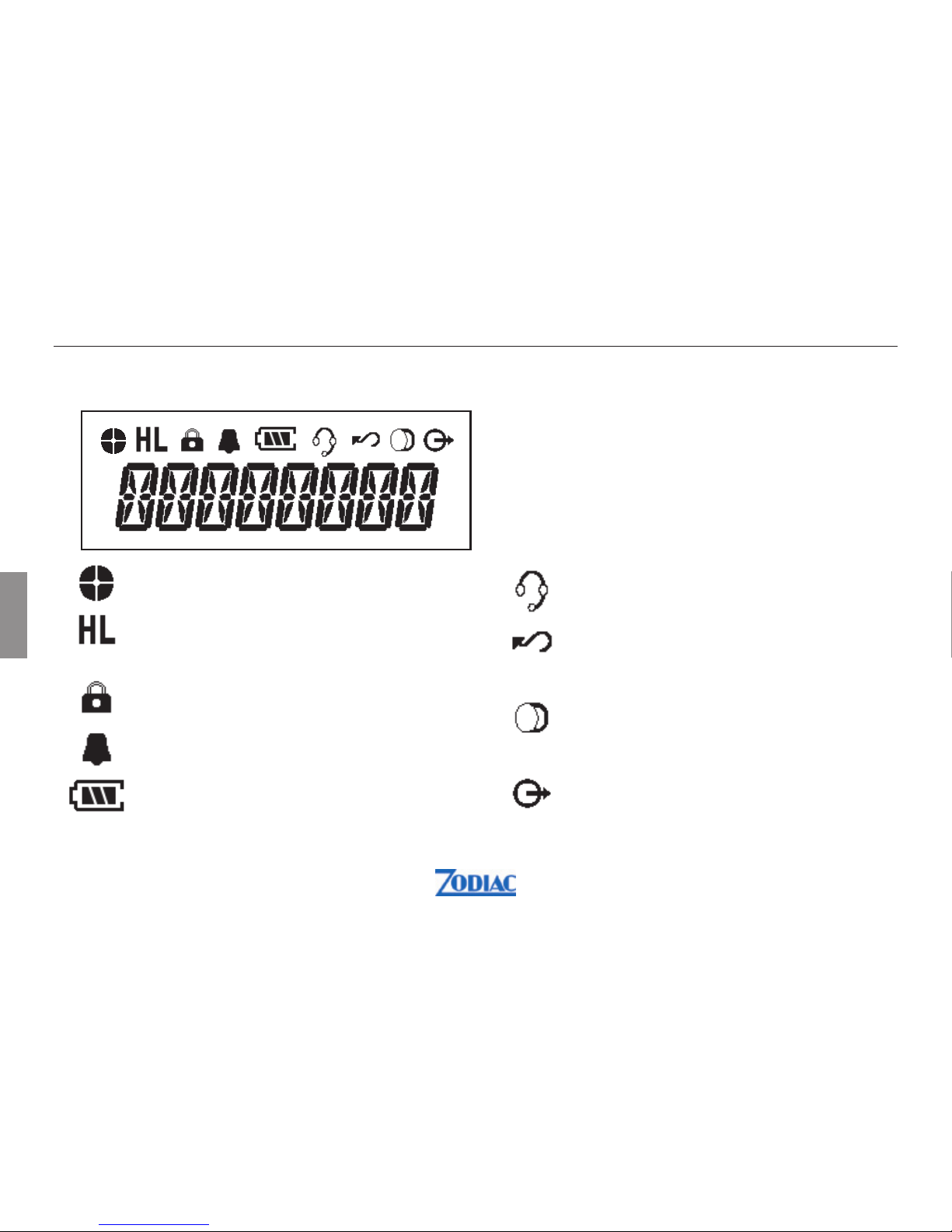

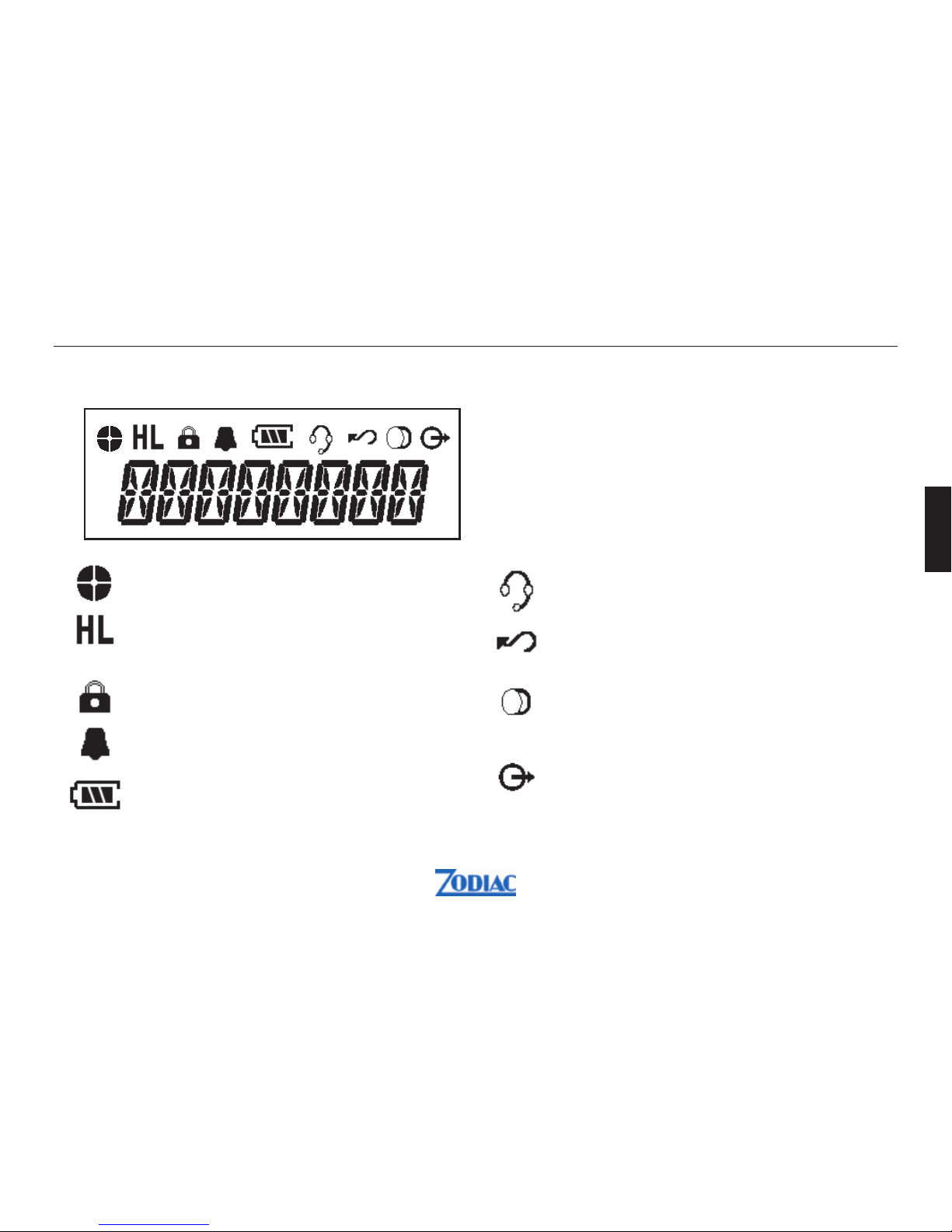

BESKRIVELSE AV DISPLAYET
Signalstyrkenivå
Sendereffekt indikator
H = høy sendereffekt, L = lav sendereffekt M = medium sendereffekt (vises ikke i displayet)
Tastelås
Alarmtoneindikator.
Symbolet vises når alarmtone er innkoblet.
Batteristatus
VOX indikator
Symbolet vises når VOX funksjonen er innkoblet
Scan indikator
Symbolet vises når scanning funksjonen er innkoblet
Scrambler indikator
Symbolet vises når scrambler funksjonen er innkoblet
Talk around indikator
Symbolet vises når Talk Around funksjonen er innkoblet
Zodiac Proline W 5
Norsk
Page 6

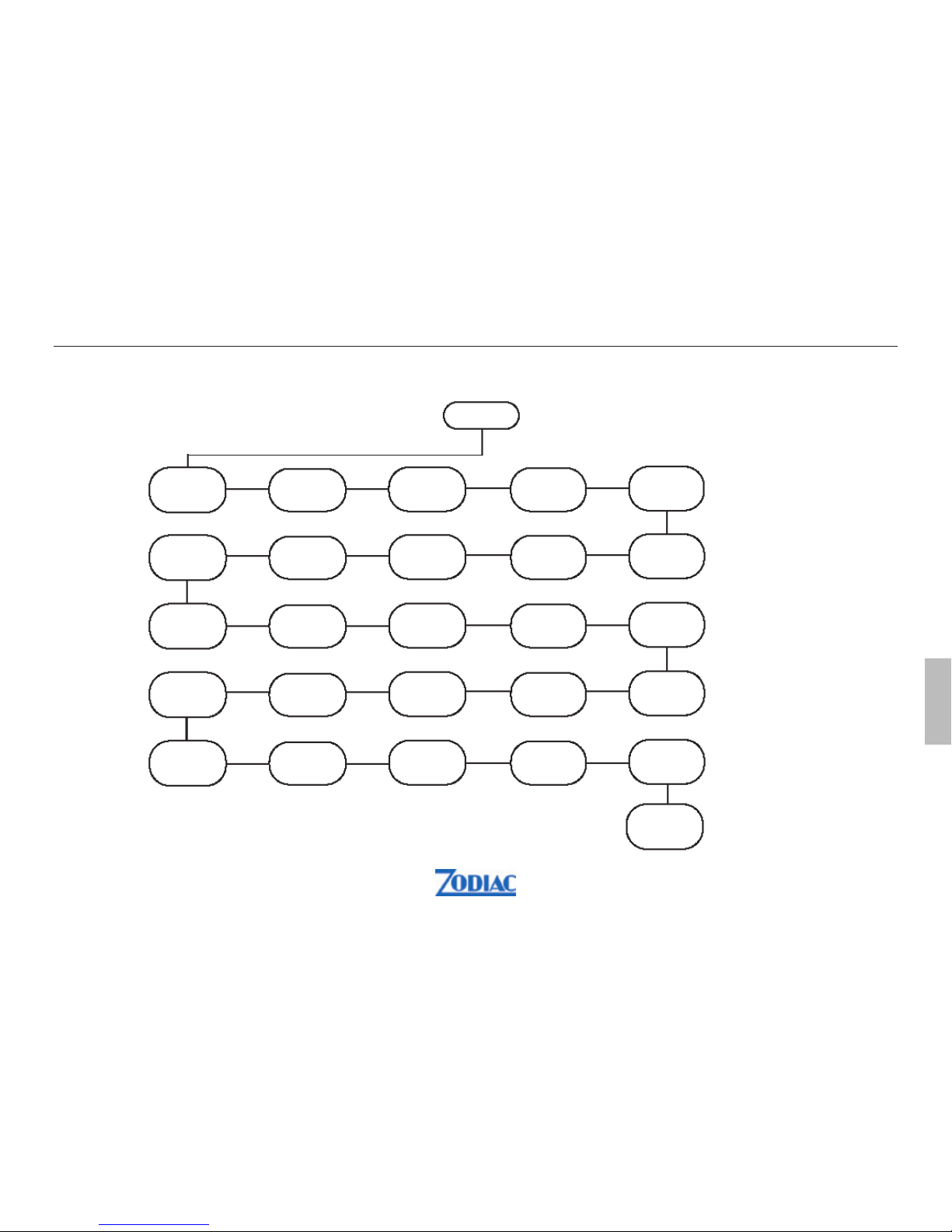

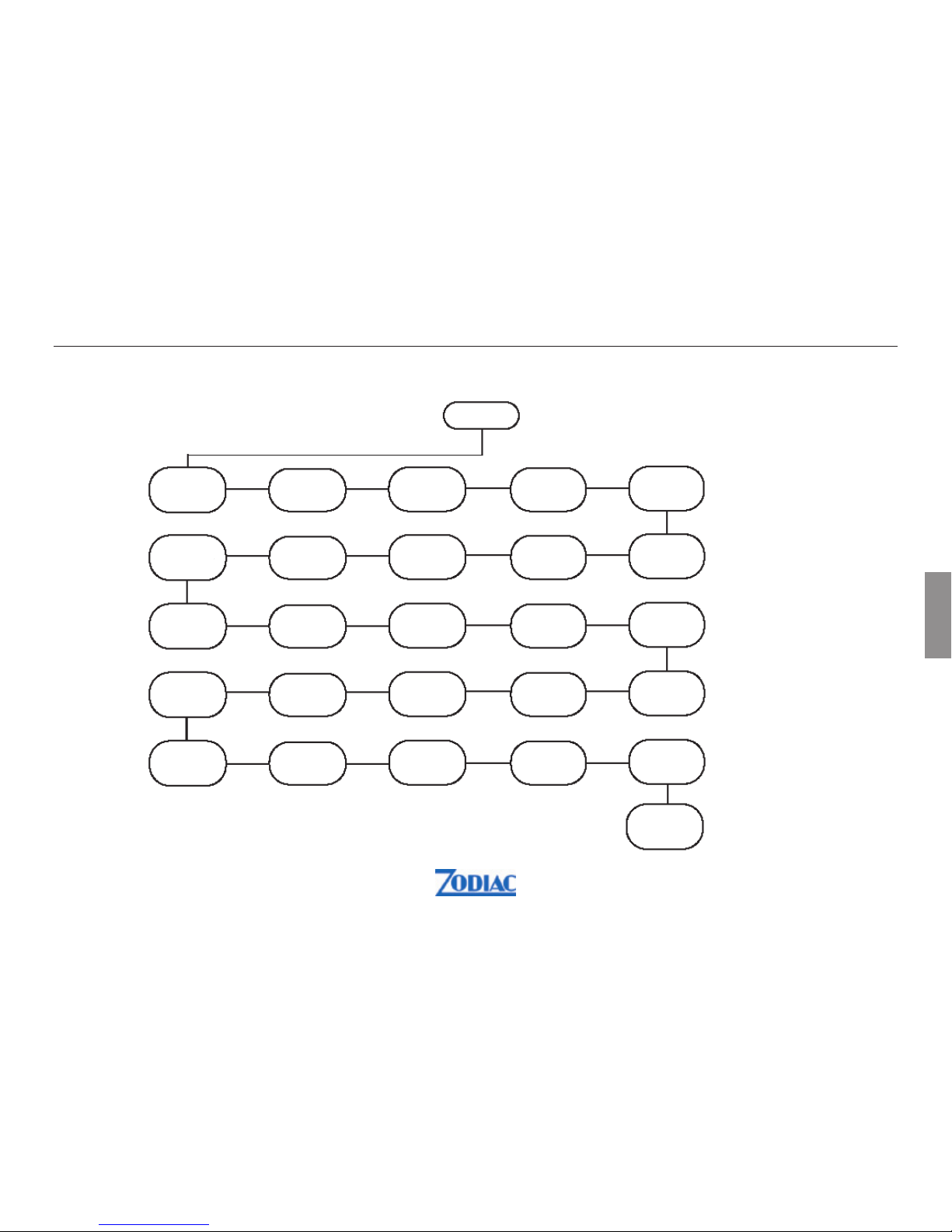

MENYOVERSIKT
Menu
Missed call list
Contact
List
Key lock
Tx Tone
Squelch
level
Tx power
Auto
Squelch
Scan
Rx Tone
Lone
worker
Group
DTMF
Status call
List
Beep
On/Off
VOX
On/Off
VOX level
Velg og bruk Opp/Ned- tastene
6 Zodiac Proline W
Power
Save
Priority
Scan CH
Priority
Scan
Auto VOX
Scrambler Location
Password
CH
Password
Talk
around
Status call
Send
Norsk
Page 7
PROGRAMMERBARE TASTER
MENYTASTER
Meny/OK-tast
Brukes for å få tilgang til menyen og for å bekrefte menyvalg. Se menyoversikten på side 6.
P1 -
Programmerbar tast.
Ønsket funksjon programmeres av din forhandler.
P2 -
Programmerbar tast.
Ønsket funksjon programmeres av din forhandler.
P3 -
Programmerbar tast.
Ønsket funksjon programmeres av din forhandler.
OPP-tast
Velger ønsket kanal eller blar oppover i menylisten.
NED-tast
Velger ønsket kanal eller blar nedover i menylisten.
Alle knappene kan programmeres (vha. Programming Software) for å aktivere bestemte funksjoner.
Monitor/Cancel
Aktiverer squelch-funksjonen manuelt for å sjekke om en kanal er opptatt.
Anropsknapp
Trykkes for å gjøre et individuelt anrop eller gruppeanrop.
Anropsliste
Gir direkte tilgang til liste over ubesvarte anrop.
Valg av statusnummer
Gir direkte tilgang til statuslistemenyen.
Talkaround
Endrer duplex kanaler til simplex kanaler.
DTMF
Sender en forhåndsprogrammert DTMF-kode for å kontrollere en repeater, åpne squelchen på en annen radio etc.
Scanning
Søker etter signaler fra forhåndsprogrammerte grupper.
Zodiac Proline W 7
Norsk
Page 8
FORBEREDELSER FØR BRUK
Ladning av batteri
Før du tar i bruk Zodiac Proline W første gang, må du lade batteriet i minst 16 timer. Bruk den medfølgende laderen.

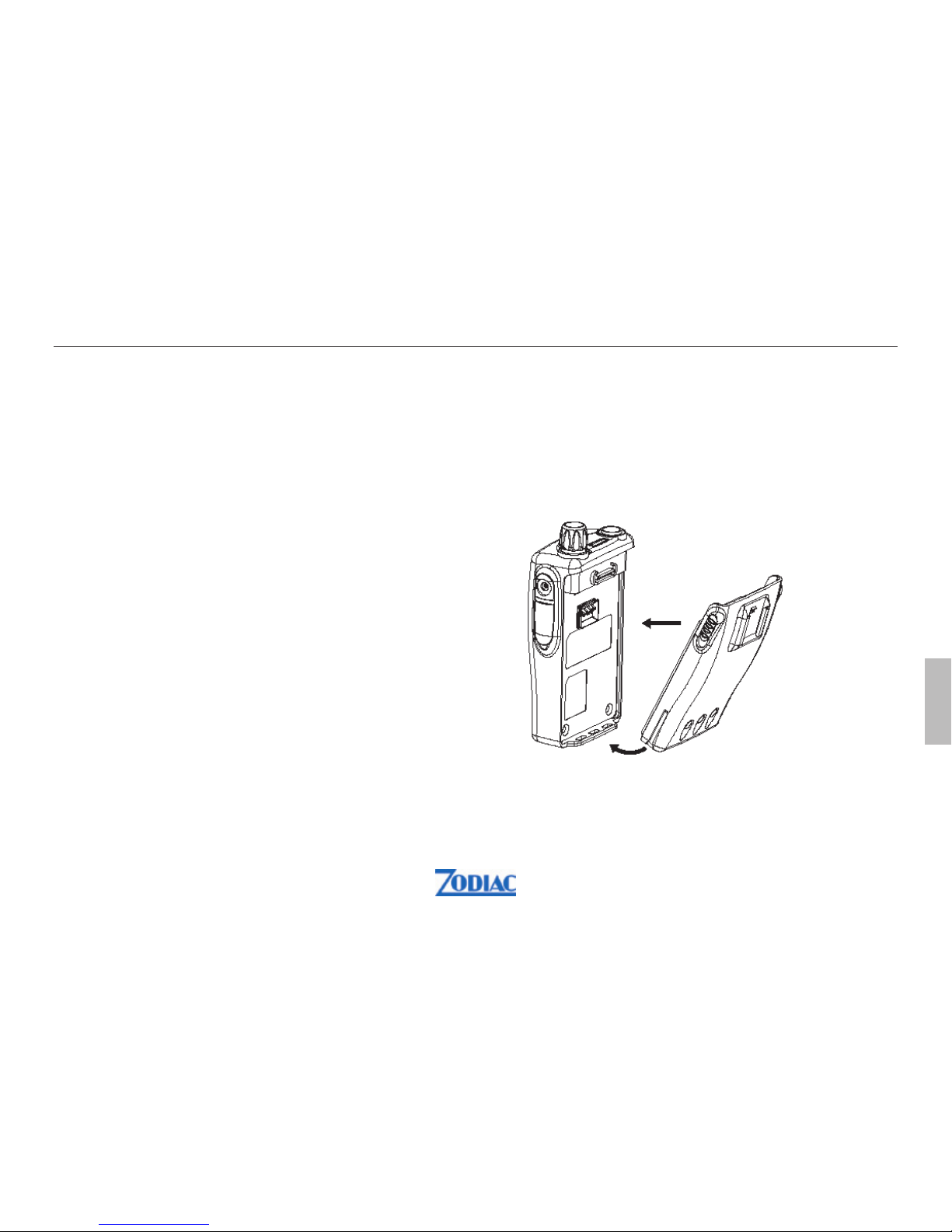

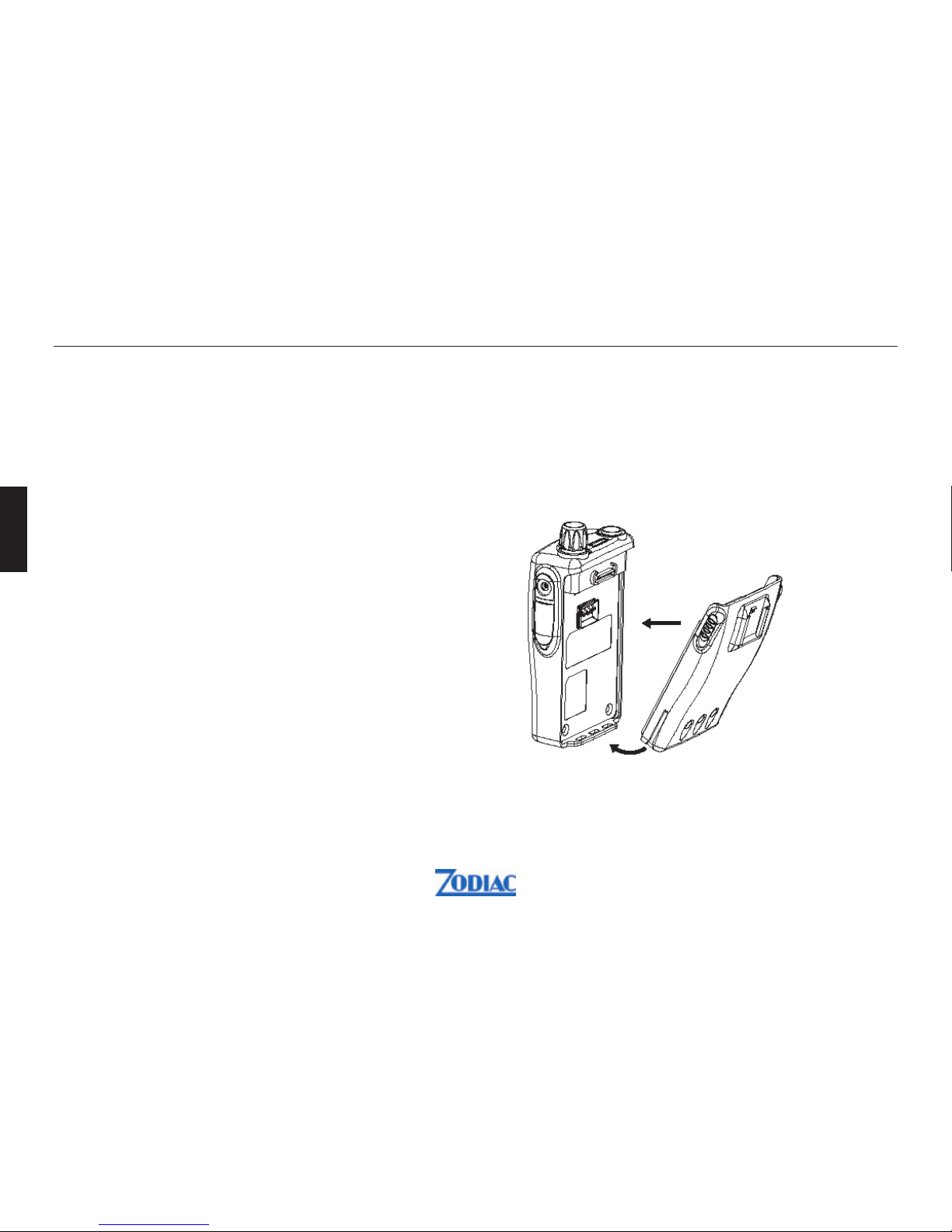

Sette inn batteri
1. Sett batteriets tapper i sporene i bunnen på radioen.
2. Trykk inn batteriets øverste del til du hører et klikk.
Scrambler
Gir bedre kommunikasjonssikkerhet.
Tastaturlås
Låser tastaturet for å unngå uønskede eller utilsiktede inntastinger.
Lone Worker
Setter radioen i alone worker-stilling. Radioen starter nødsekvens hvis ikke brukeren svarer ved å trykke en knapp.
8 Zodiac Proline W
Norsk
Page 9

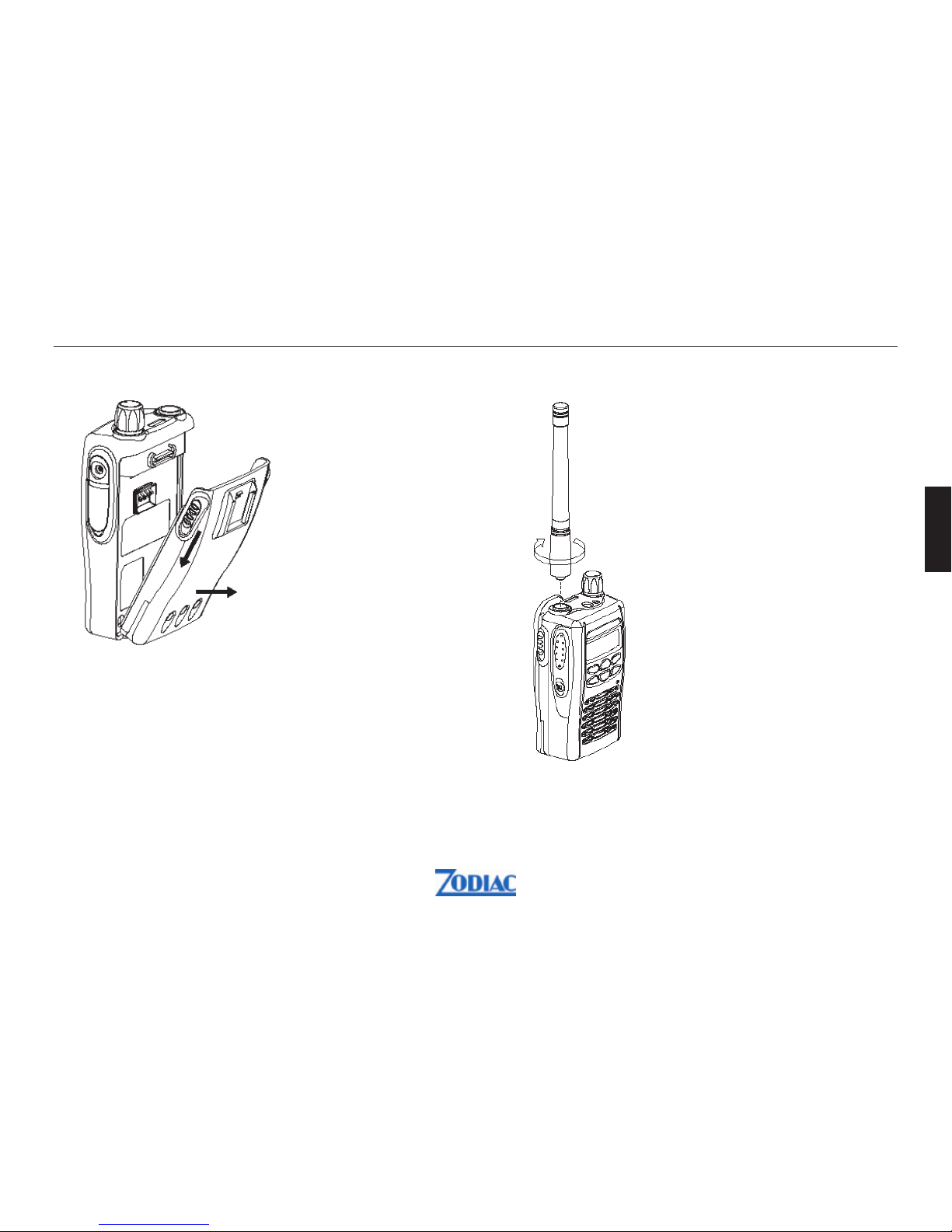

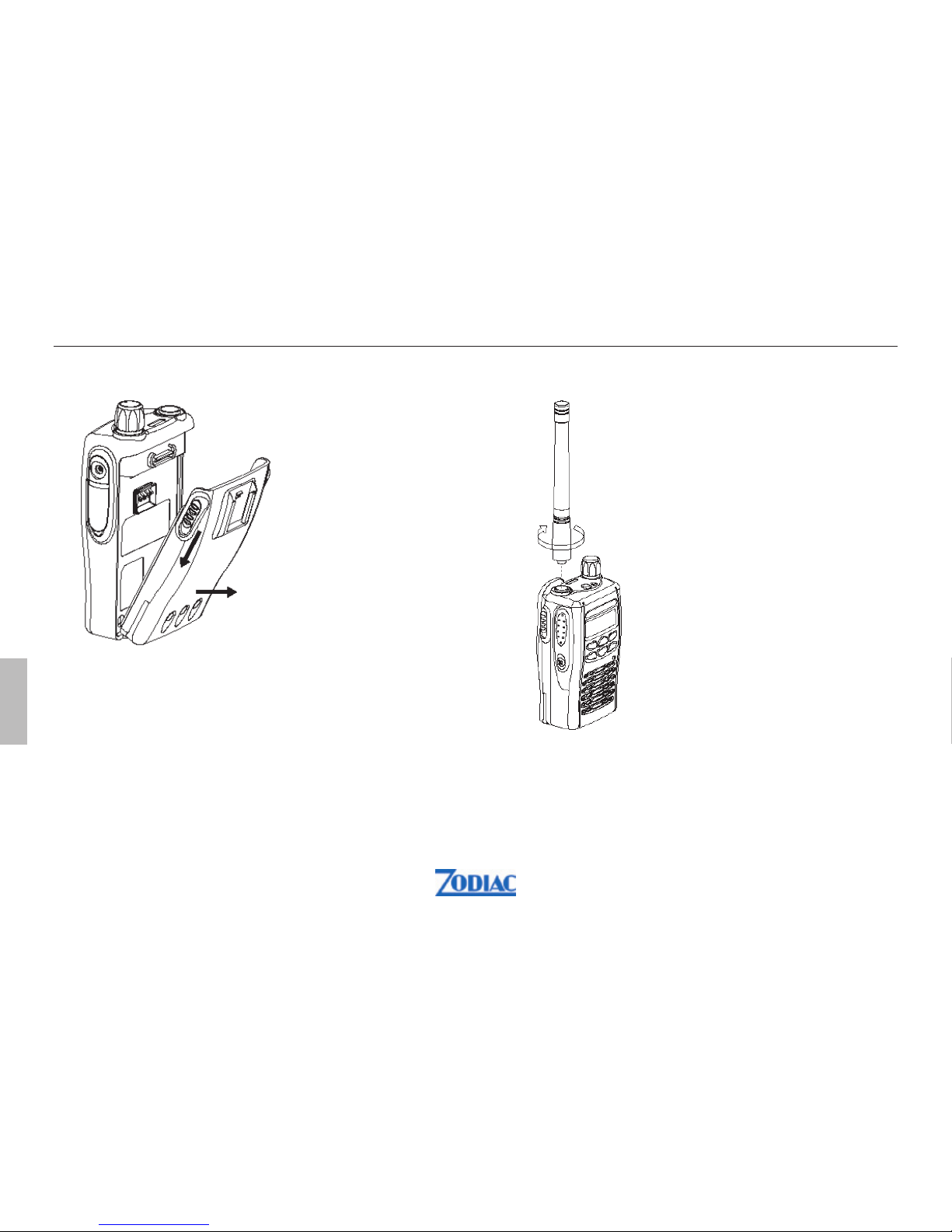

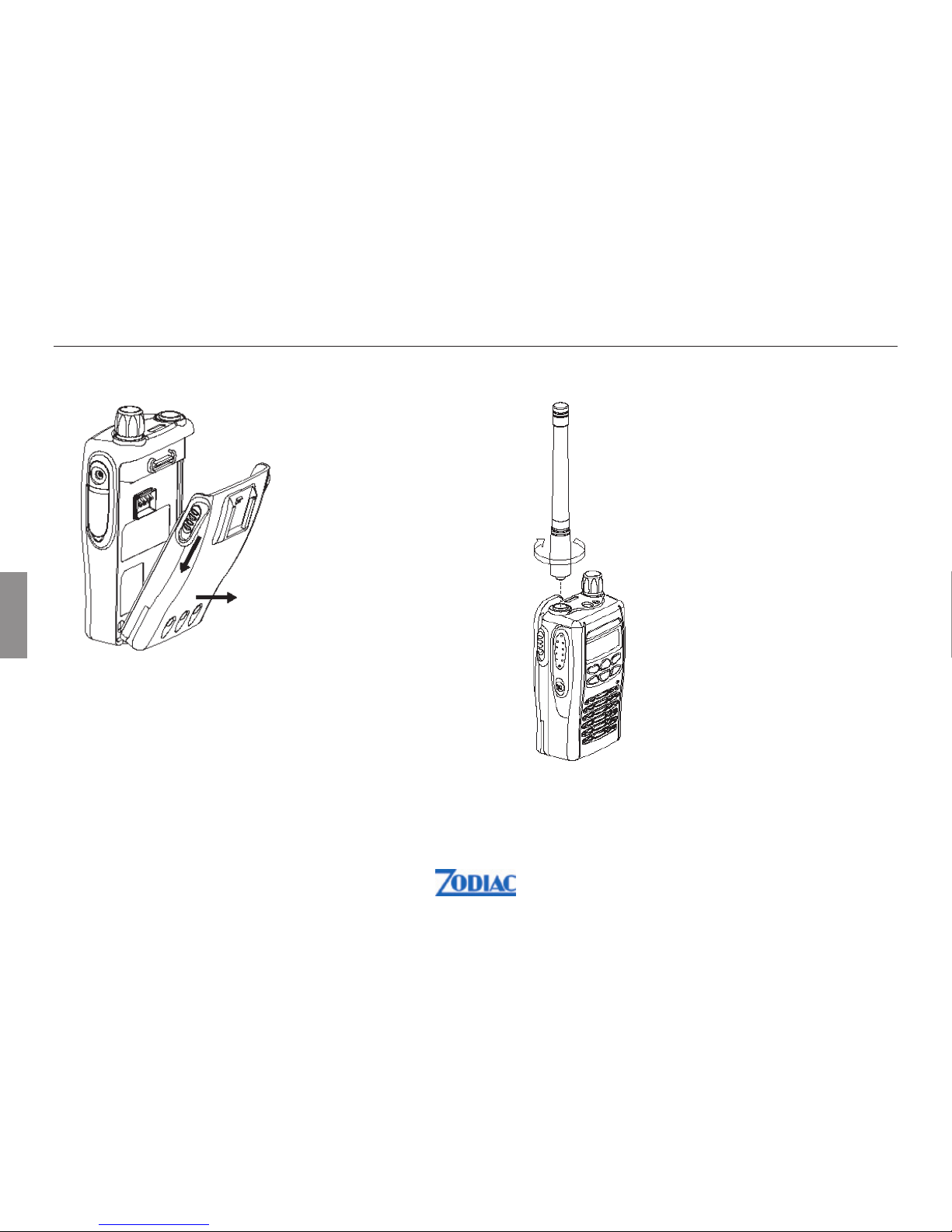

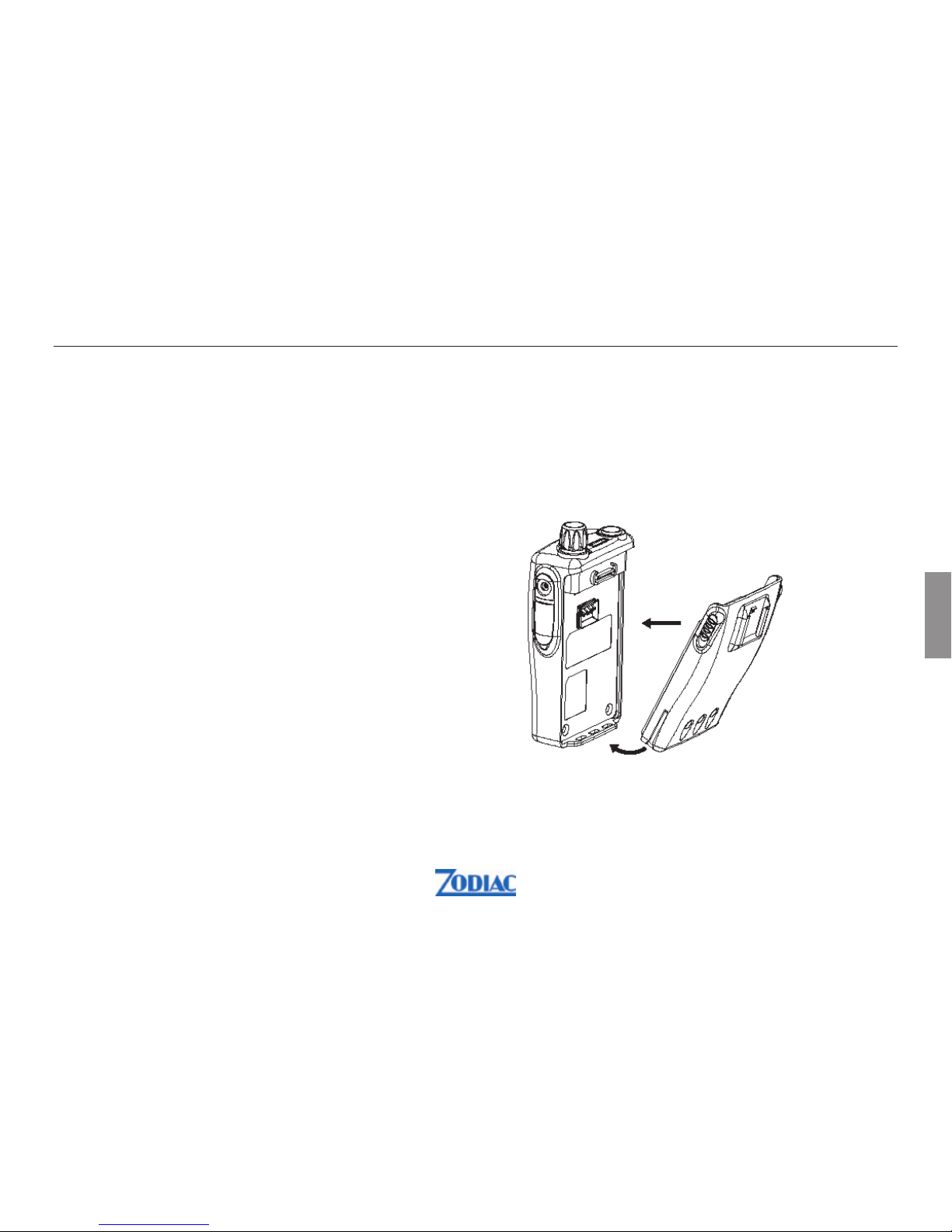

Ta ut batteri
1. Slå av radioen.
2. Skyv batteriets låsehendler nedover.
3. Trekk batteriets øverste del vekk fra radioen og ta batteriet ut av sporene.
Montering av antenne
1. Sett antennens gjenger i antennekontakten.
2. Skru antennen til høyre
Zodiac Proline W 9
Norsk
Page 10

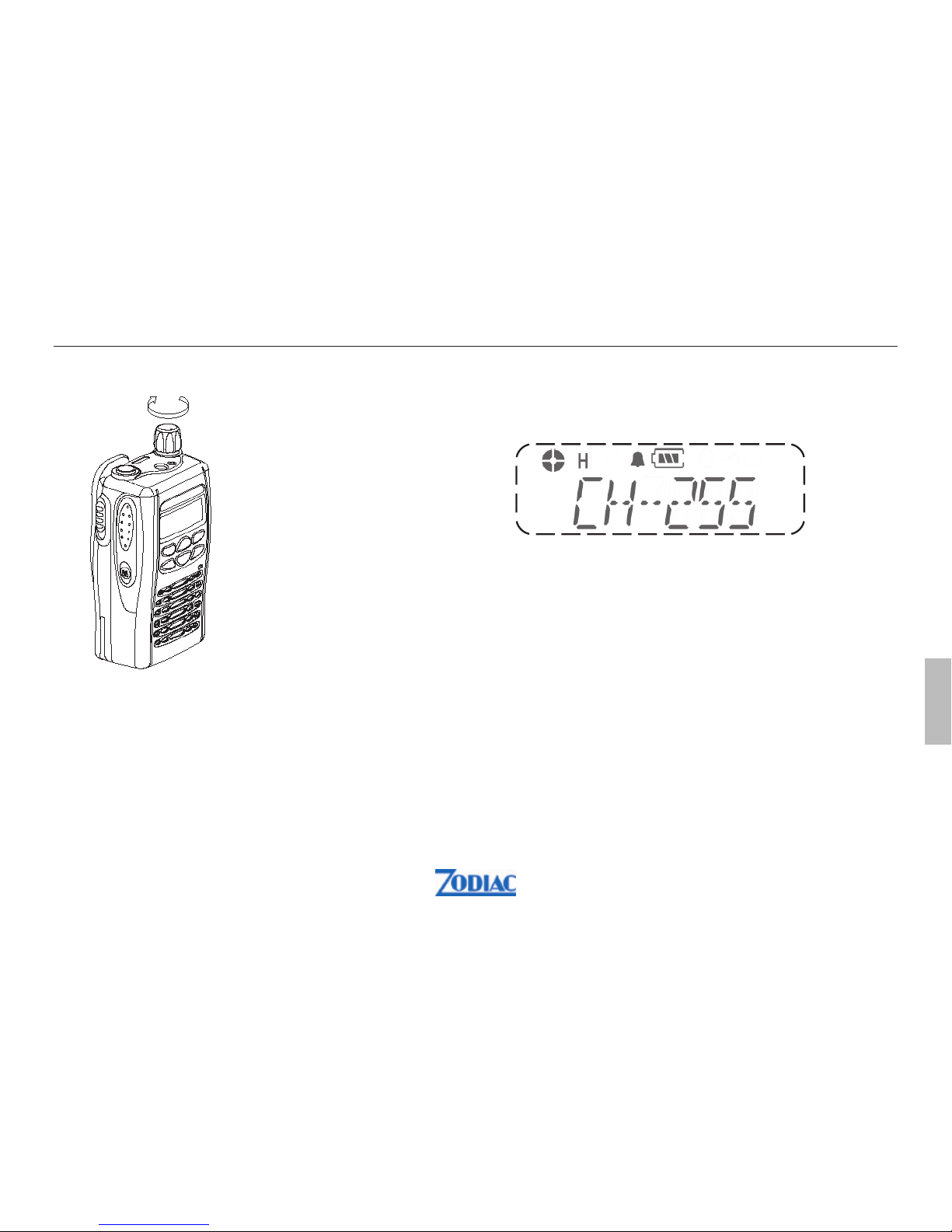

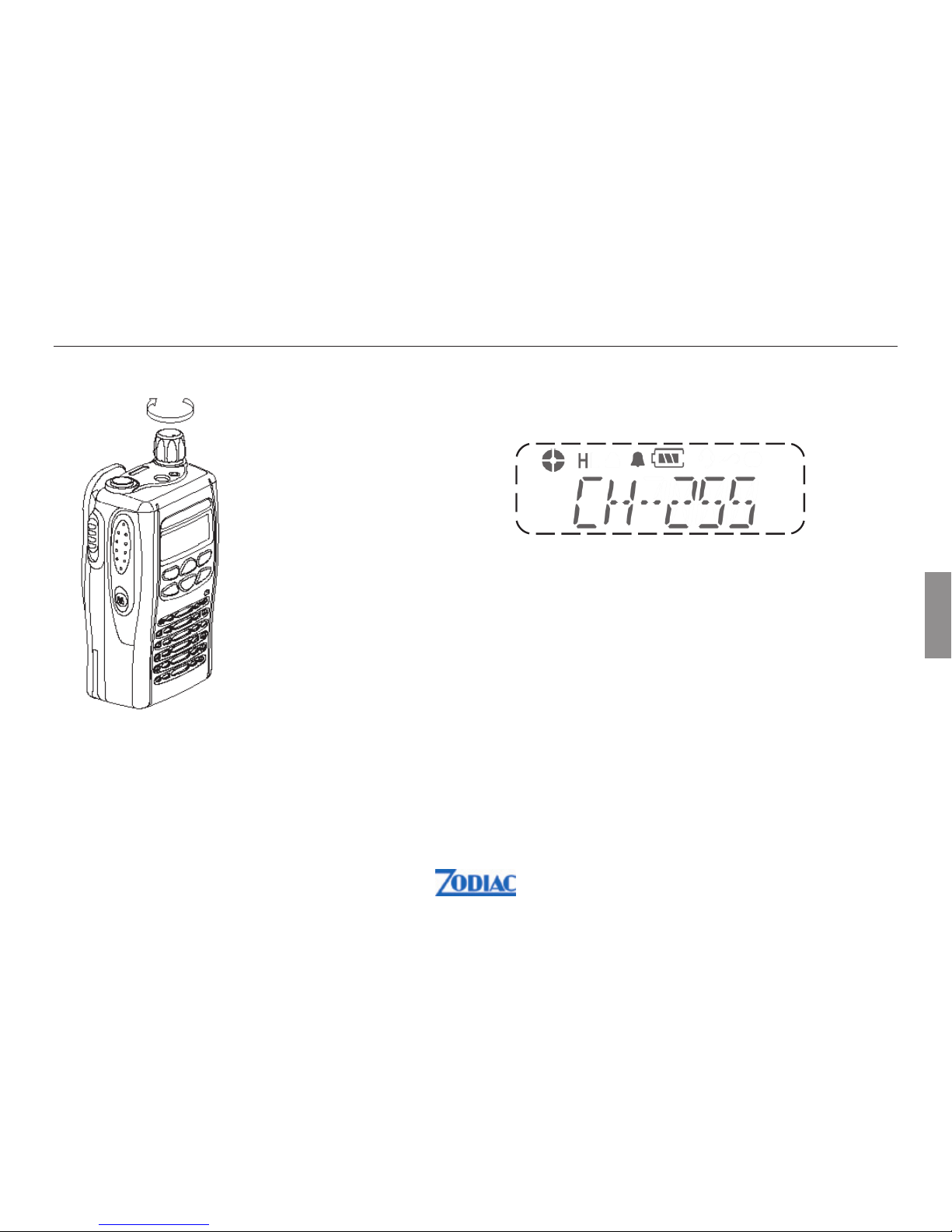

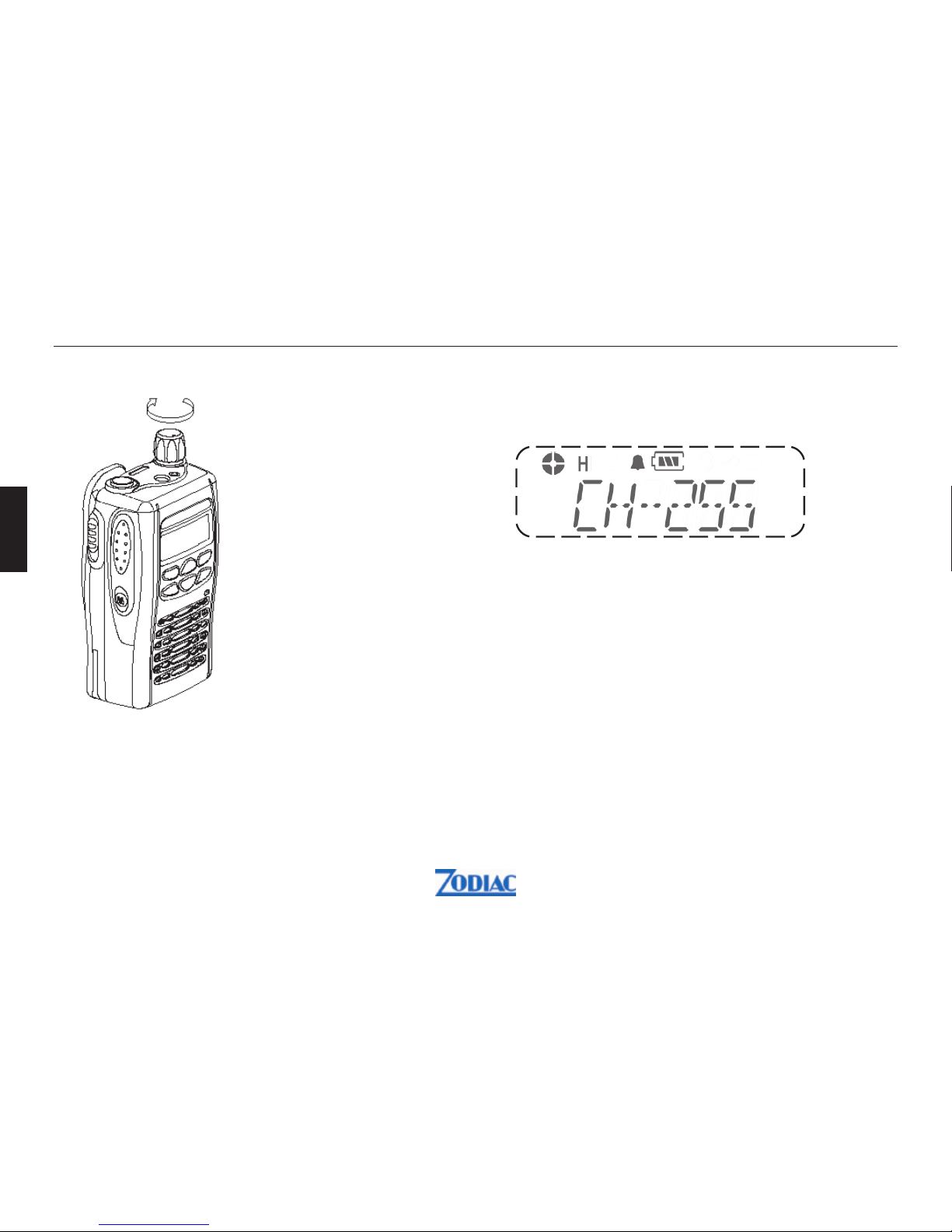

Slå radioen på/av
1. For å slå på radioen, skru av-på/volumknappen til høyre.
2. For å slå av radioen, skru av-på/volumknappen til venstre inntil du hører et klikk.
3. Volumet justeres med volumknappen.
FUNKSJONER
Kanalvalg
Radioen har opptil 255 kanaler.
Velg ønsket kanal ved å trykke [OPP] eller [NED]. Hvert trykk øker eller minsker kanalnummeret med et nummer. Hvis du holder tasten nede, øker eller minsker kanalnummeret fortløpende.
Sending
Sjekk at den valgte kanalen er ledig før du starter sendingen.
1. Trykk og hold [PTT]. Snakk med normal stemme i
mikrofonen.
2. Når du er ferdig med å snakke, slipp [PTT] og
radioen går tilbake i mottaking.
10 Zodiac Proline W
Norsk
Page 11

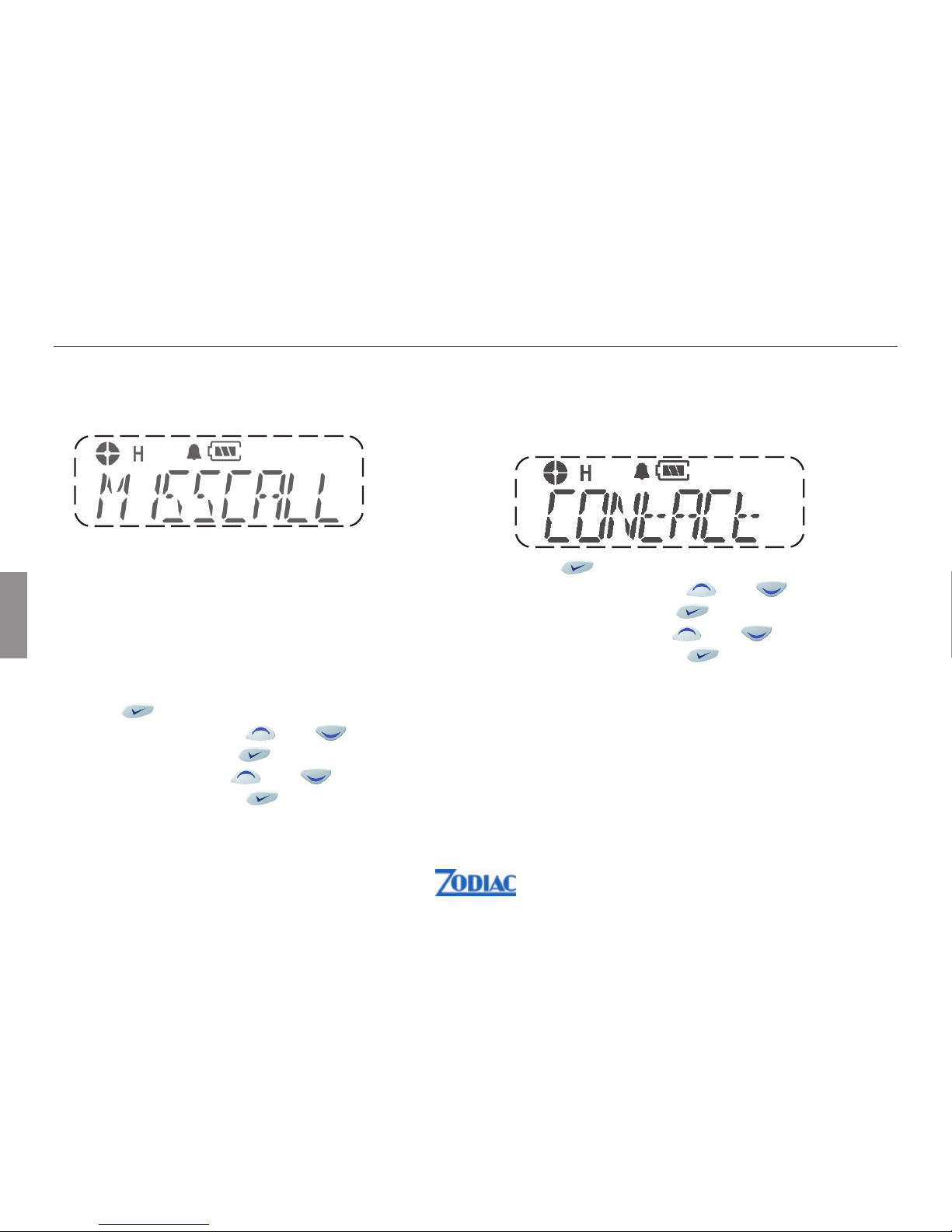

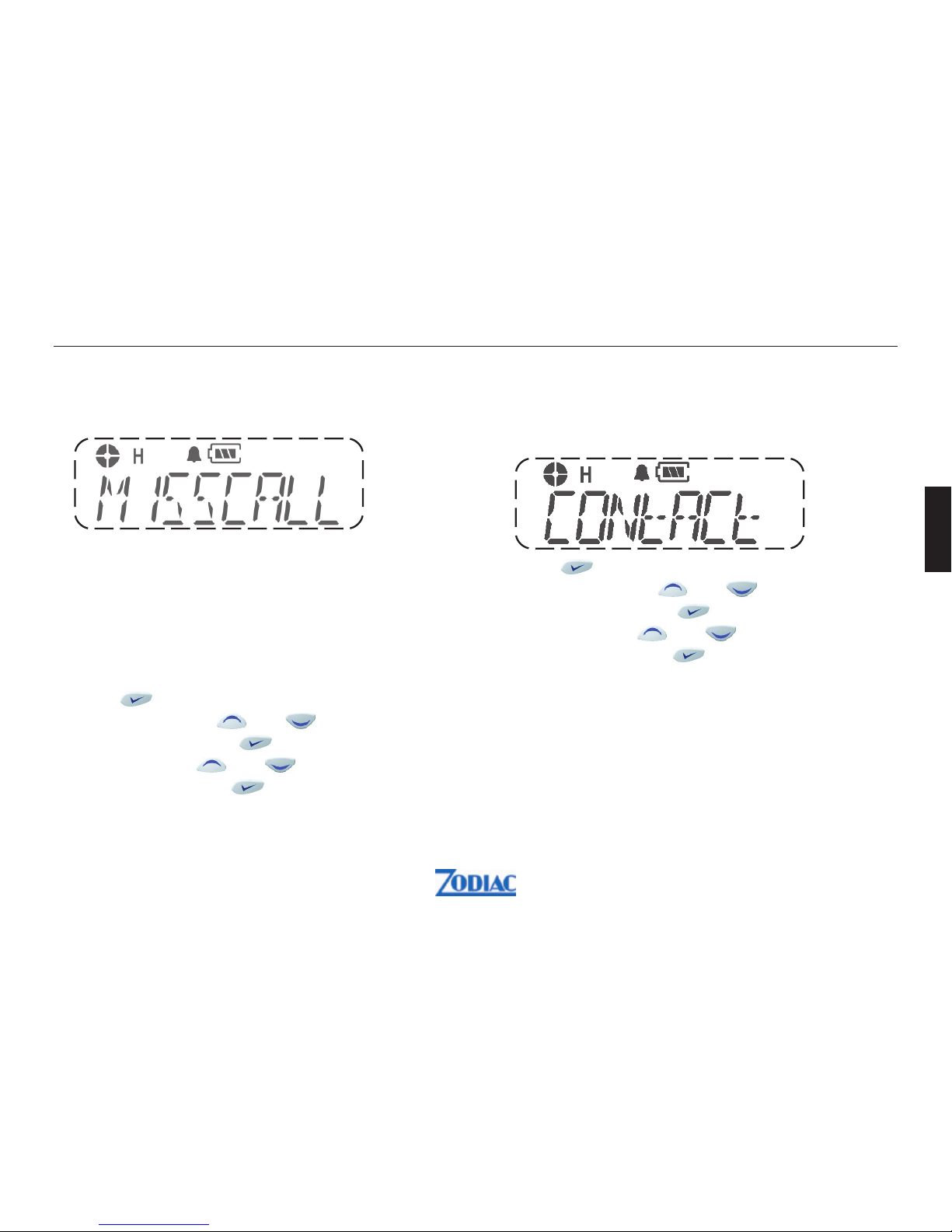

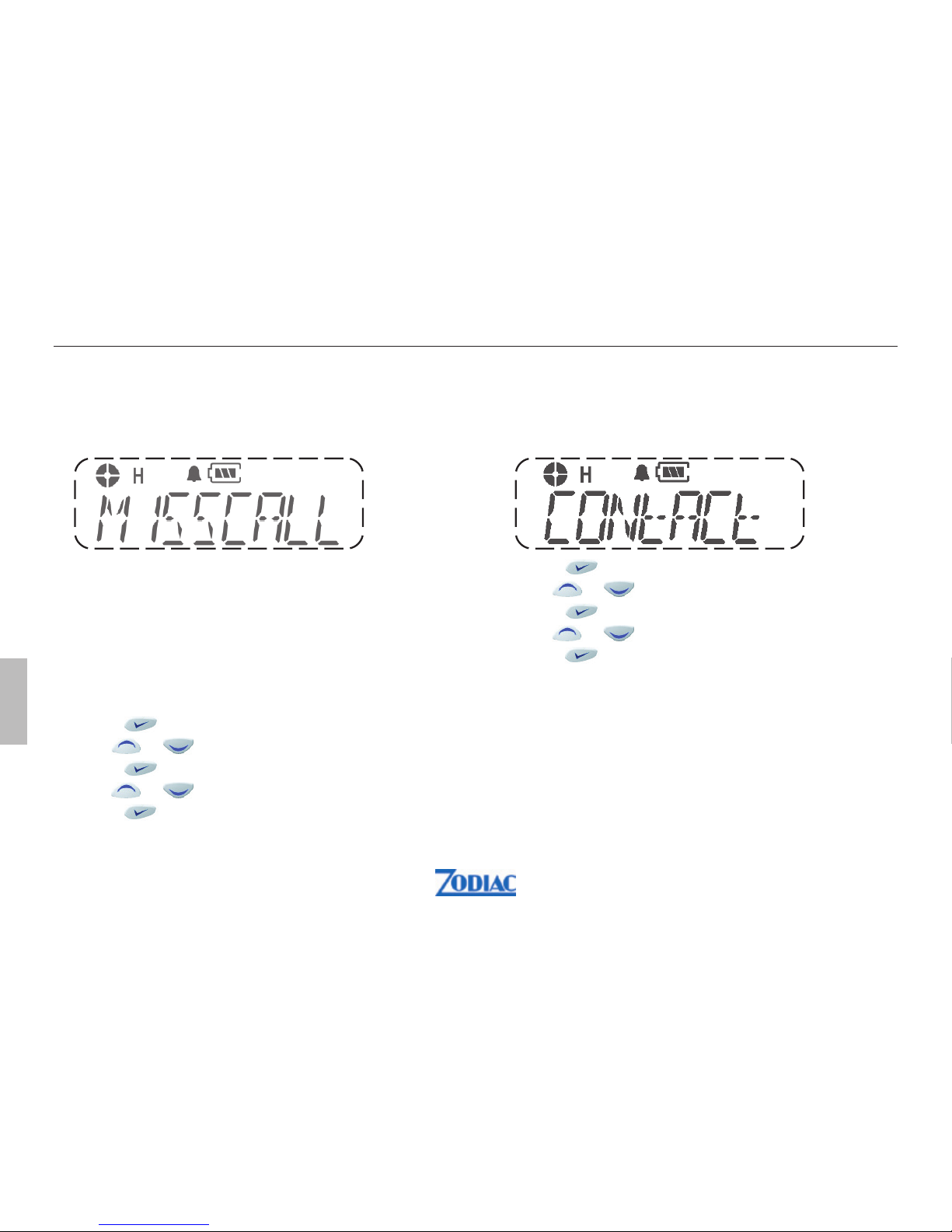

Ubesvarte anrop
Hvis et anrop forblir ubesvart, vil anropet bli lagret i listen over ubesvarte anrop.
Inntil 16 anrop kan lagres. Hvis det kommer flere anrop fra samme radio, vil bare det siste anropet bli lagret. Etter at 15 anrop er lagret i listen over ubesvarte anrop, vil neste ubesvarte anrop overskrive det eldste anropet i listen. Hvis S vises i displayet, betyr det at en statusmelding følger med anropet.
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg MISSCALL med
4. Bla i listen med eller
5. Velg og bekreft med
Kontaktliste
Under en samtale kan kontaktlisten brukes til å gi tilgang til opptil 16 forhåndsprogrammerte nummer fra menyen.

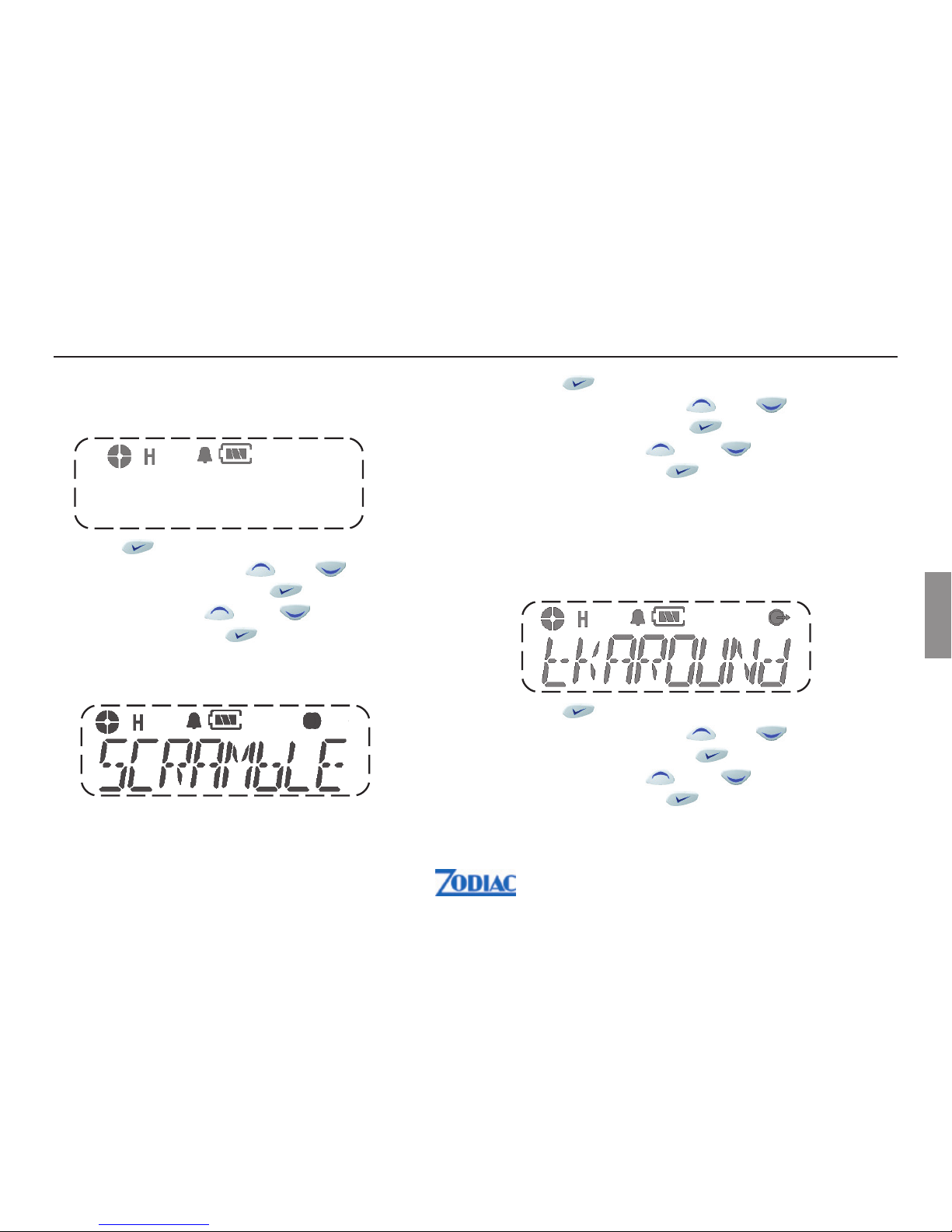

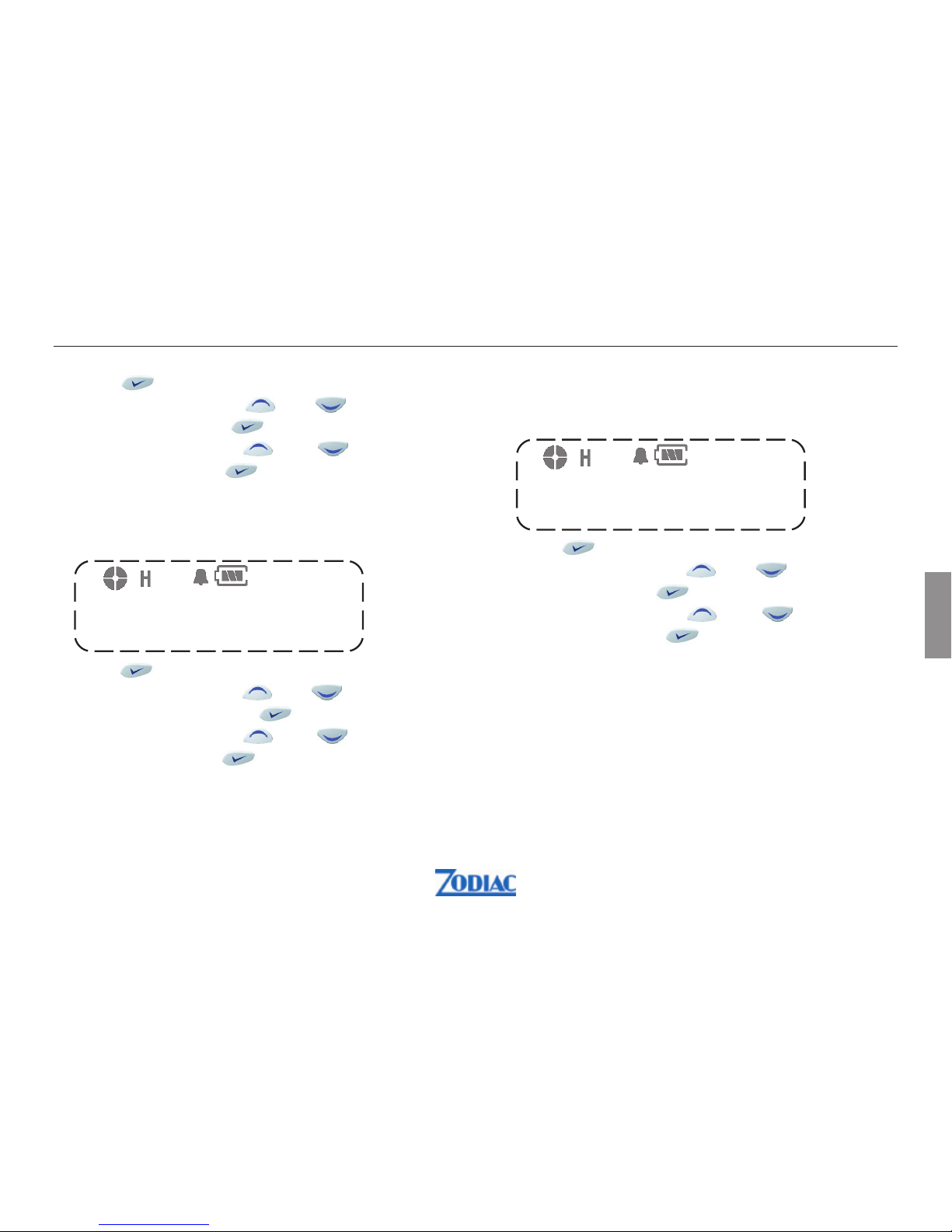

1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg CONTACT med
4. Bla i listen med eller
5. Velg og bekreft med
Zodiac Proline W 11
Norsk
Page 12

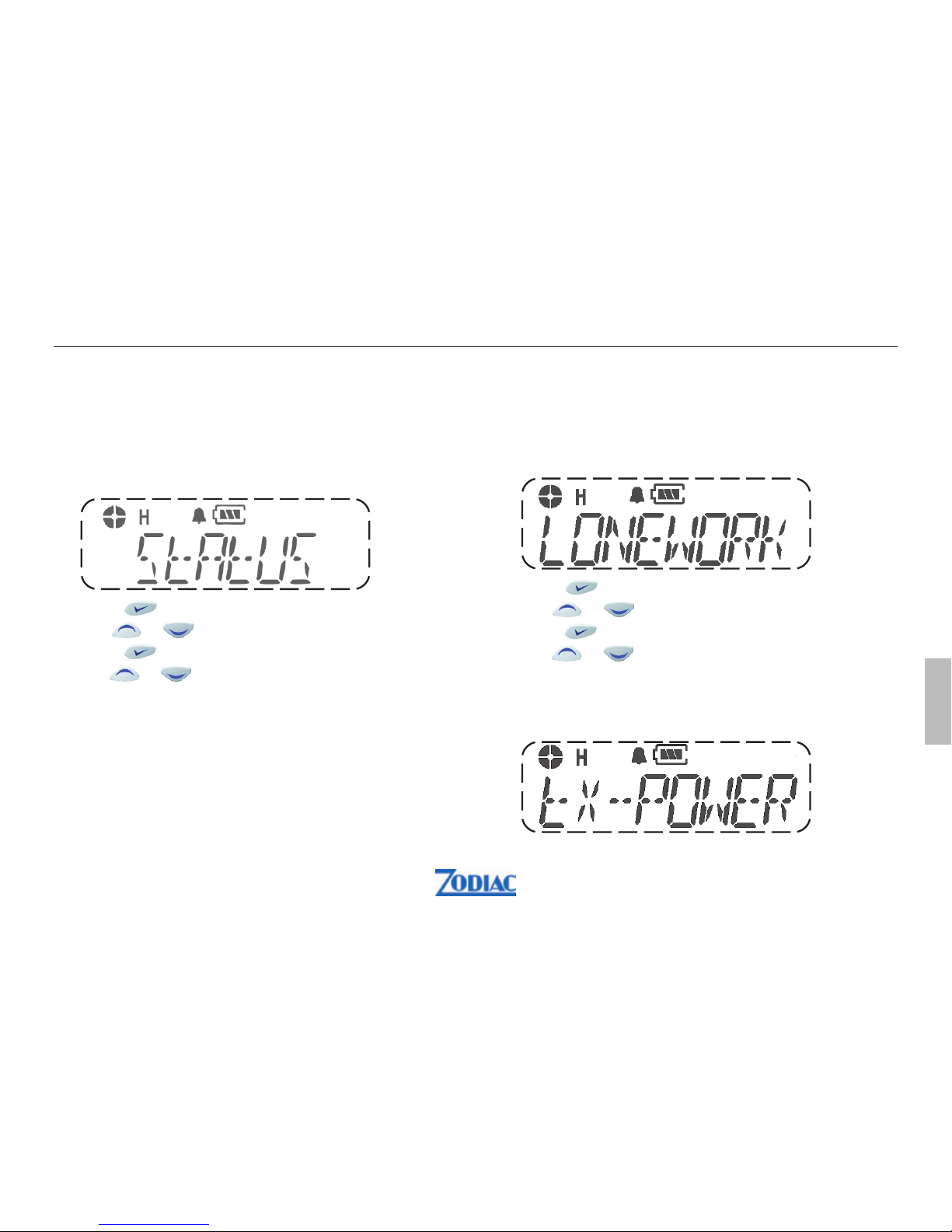

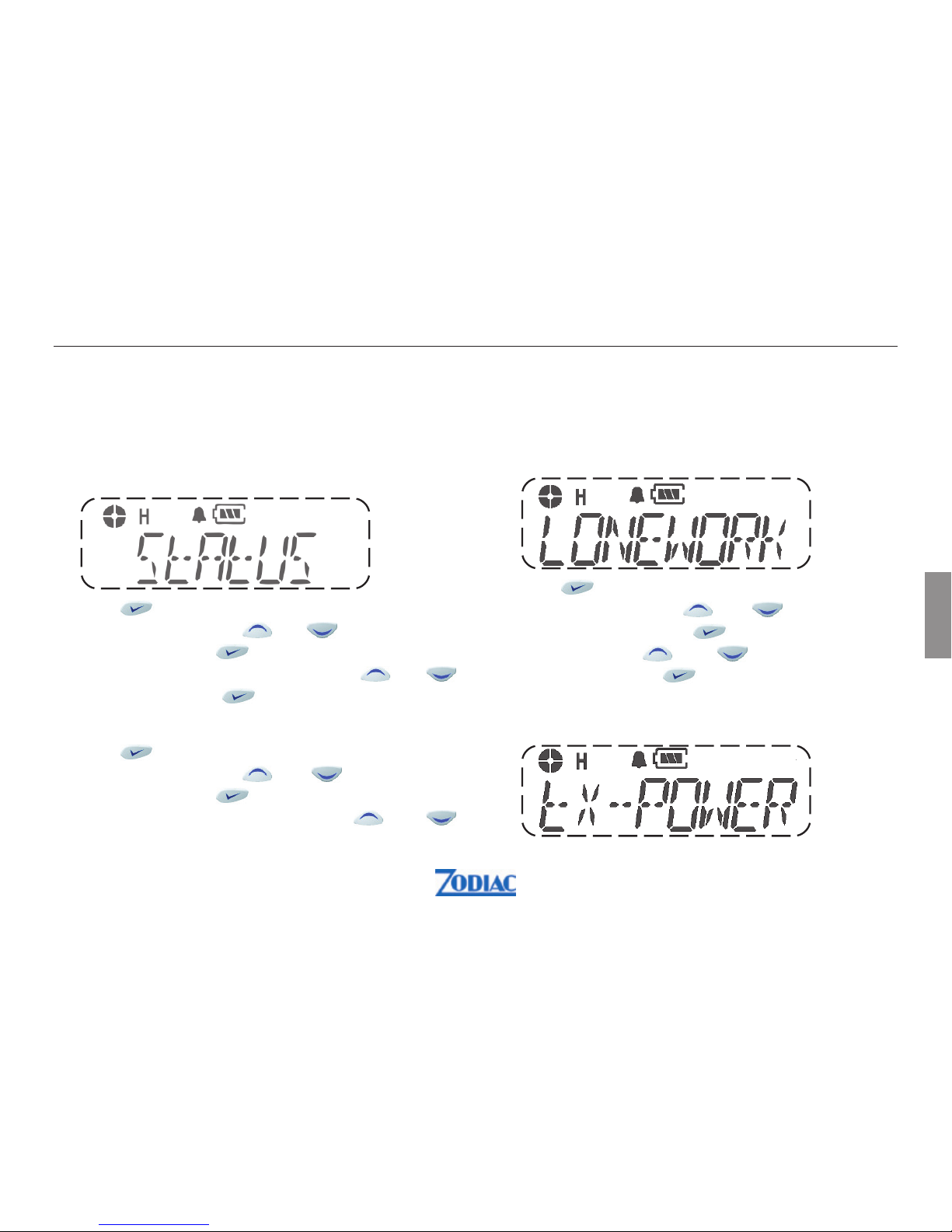

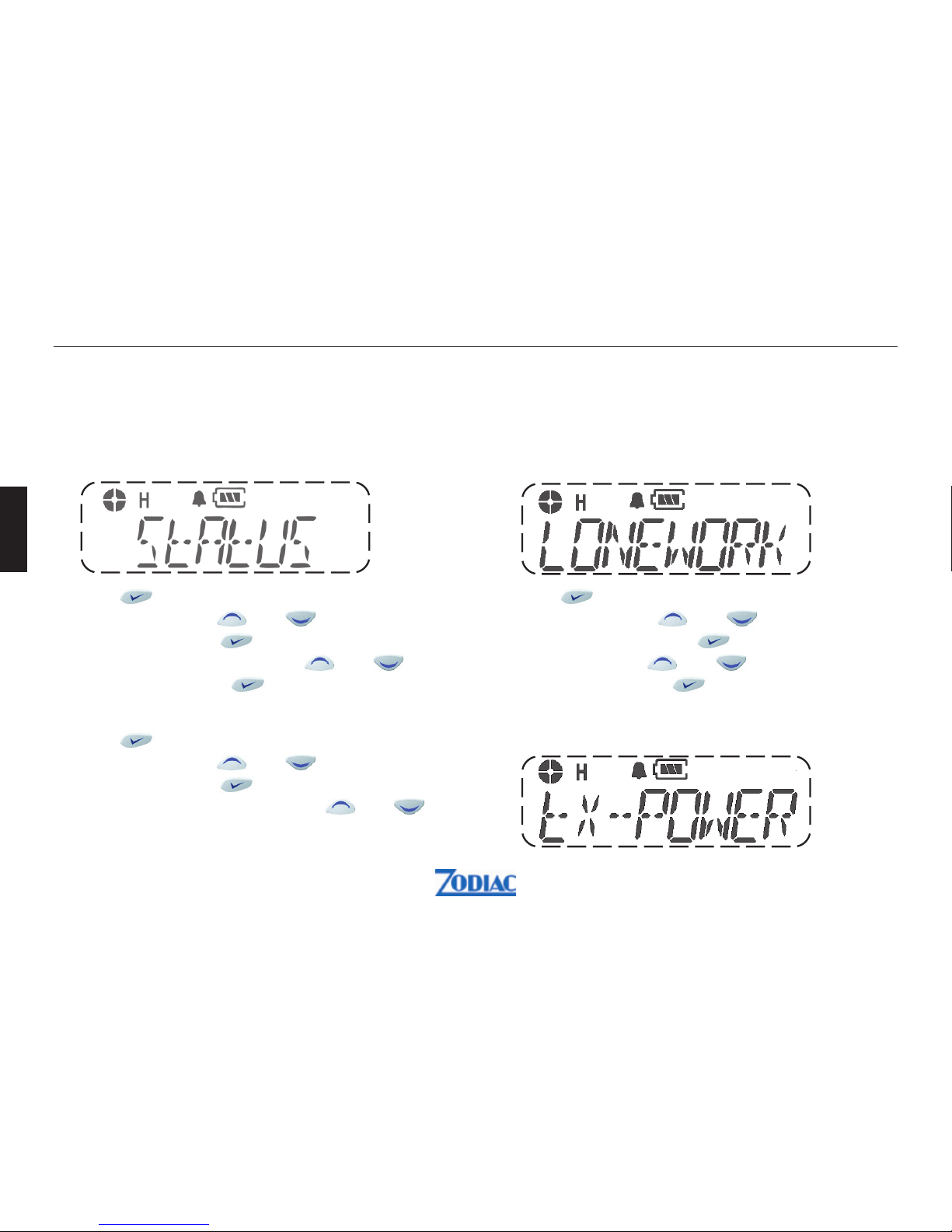

Lone Worker
Lone Worker funksjonen gir deg mulighet til å arbeide alene med større trygghet. Du kan slå Lone Worker On og Off ved å bruke en forhåndsprogrammert Lone Worker tast eller ved hjelp av menyen.
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg LONEWORK med
4. Velg On/Off med eller
5. Velg og bekreft med
Tx Power
Velg mellom høy, medium eller lav sendereffekt.
Liste over statusanrop
En status er en kode for overføring av forhåndslagde meldinger, f.eks status «05» kan indikere «lunsj». Forhåndslagde meldinger og tilhørende koder er lagret i en statusliste som kan inneholde inntil 30 meldinger.
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg STATUS med
4. Bla fram ønsket melding med eller
5. Velg og bekreft med
Foreta et statusanrop
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med eller
3. Velg STATUS med
4. Velg ønsket Status melding med eller
5. Trykk [PTT]
12 Zodiac Proline W
Norsk
Page 13
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg TX POWER med
4. Velg (høy/medium/lav) sendereffekt med eller
5. Bekreft valget med

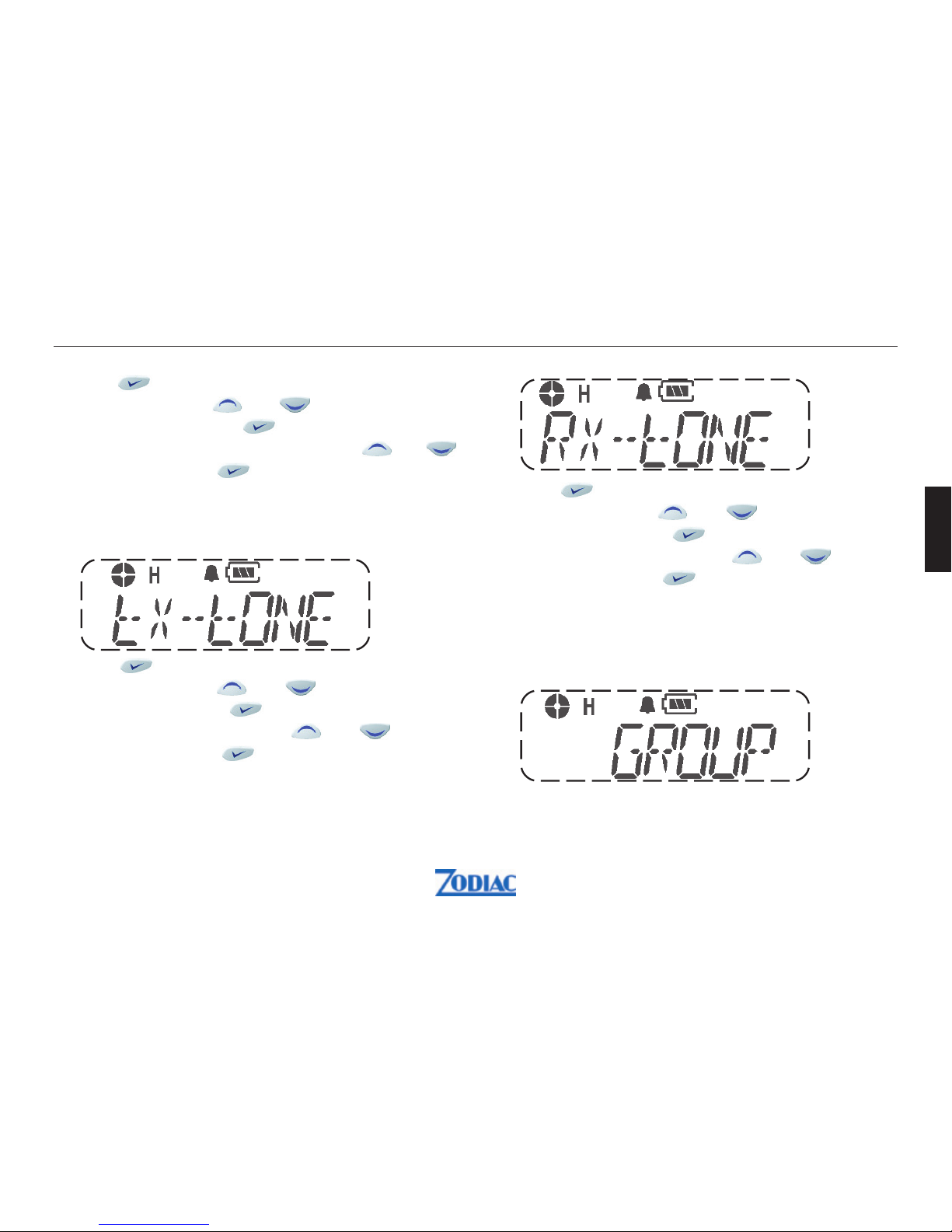

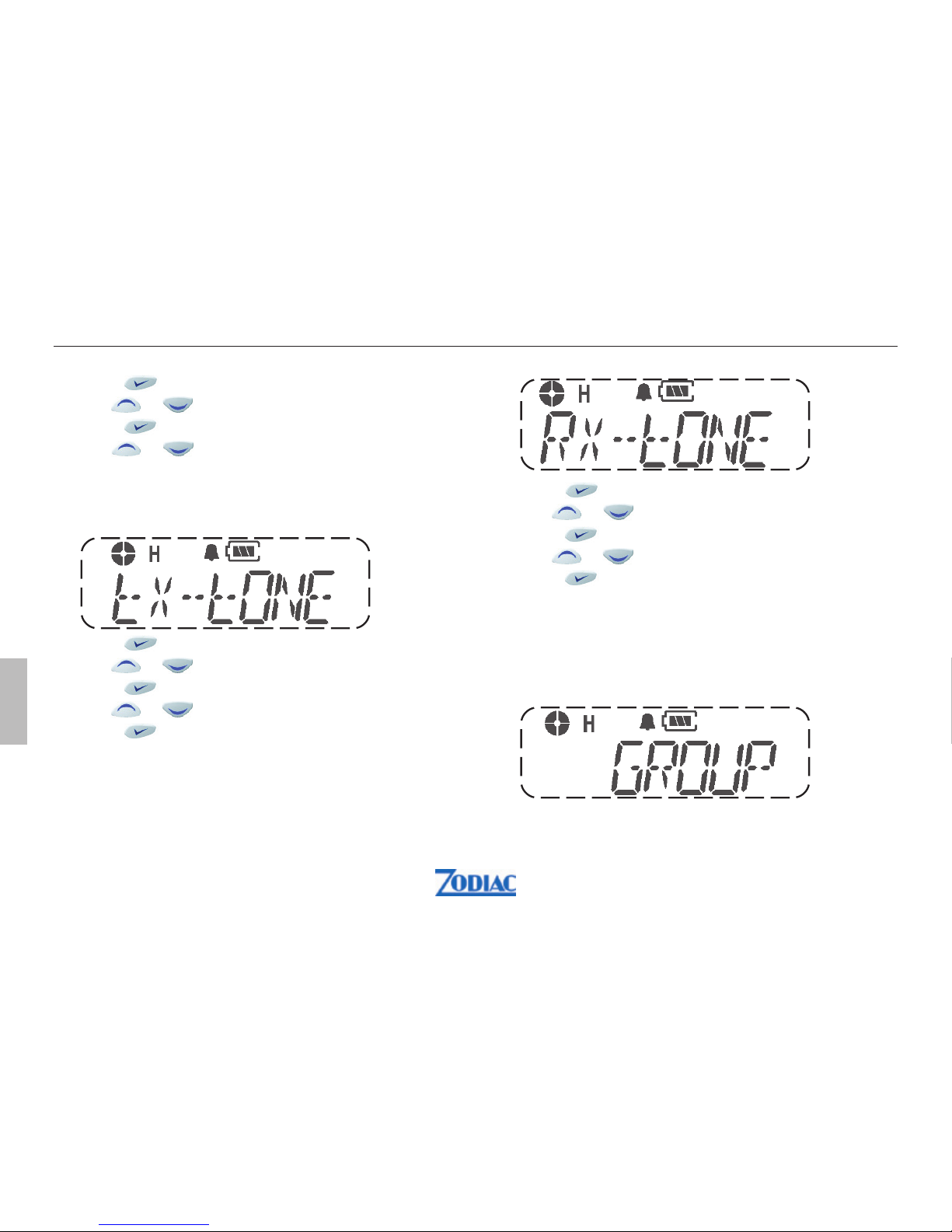

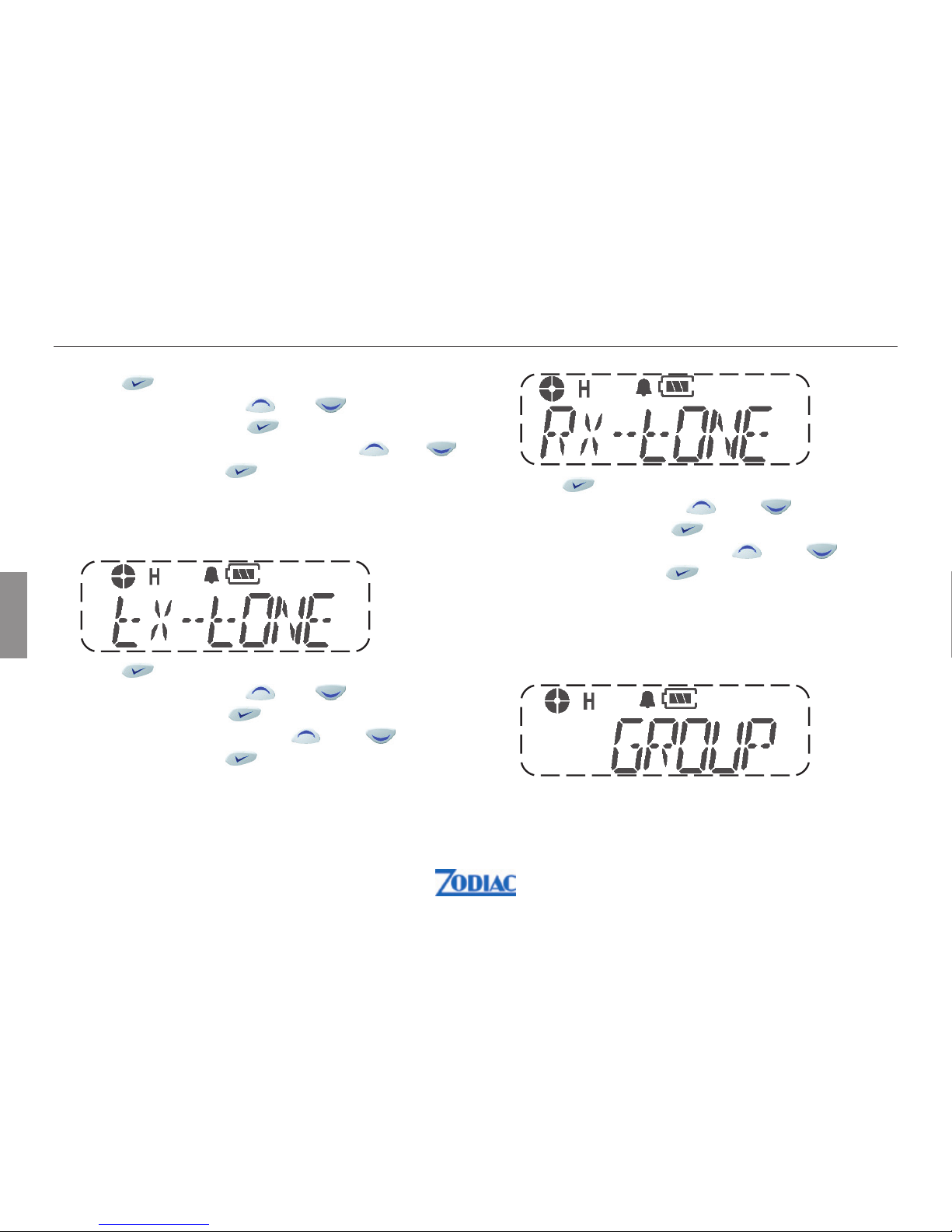

Tx Tone
Funksjonen brukes for å endre Tx tonen, f.eks CTCSS eller DCS.
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med eller
3. Velg TX TONE med
4. Velg CTCSS eller DCS med eller
5. Bekreft valget med
Rx Tone
Funksjonen brukes for å endre Rx tonen, f.eks CTCSS eller DCS.
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg RX TONE med
4. Velg CTCSS eller DCS med eller
5. Bekreft valget med
Gruppe
Gruppe gir mulighet for å velge ønsket kanalgruppe, hvis dette er programmert. Du kan da f.eks. velge å scanne ønsket kanalgruppe.
Zodiac Proline W 13
Norsk
Page 14
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg GROUP med
4. Velg gruppe med eller
5. Bekreft valget med

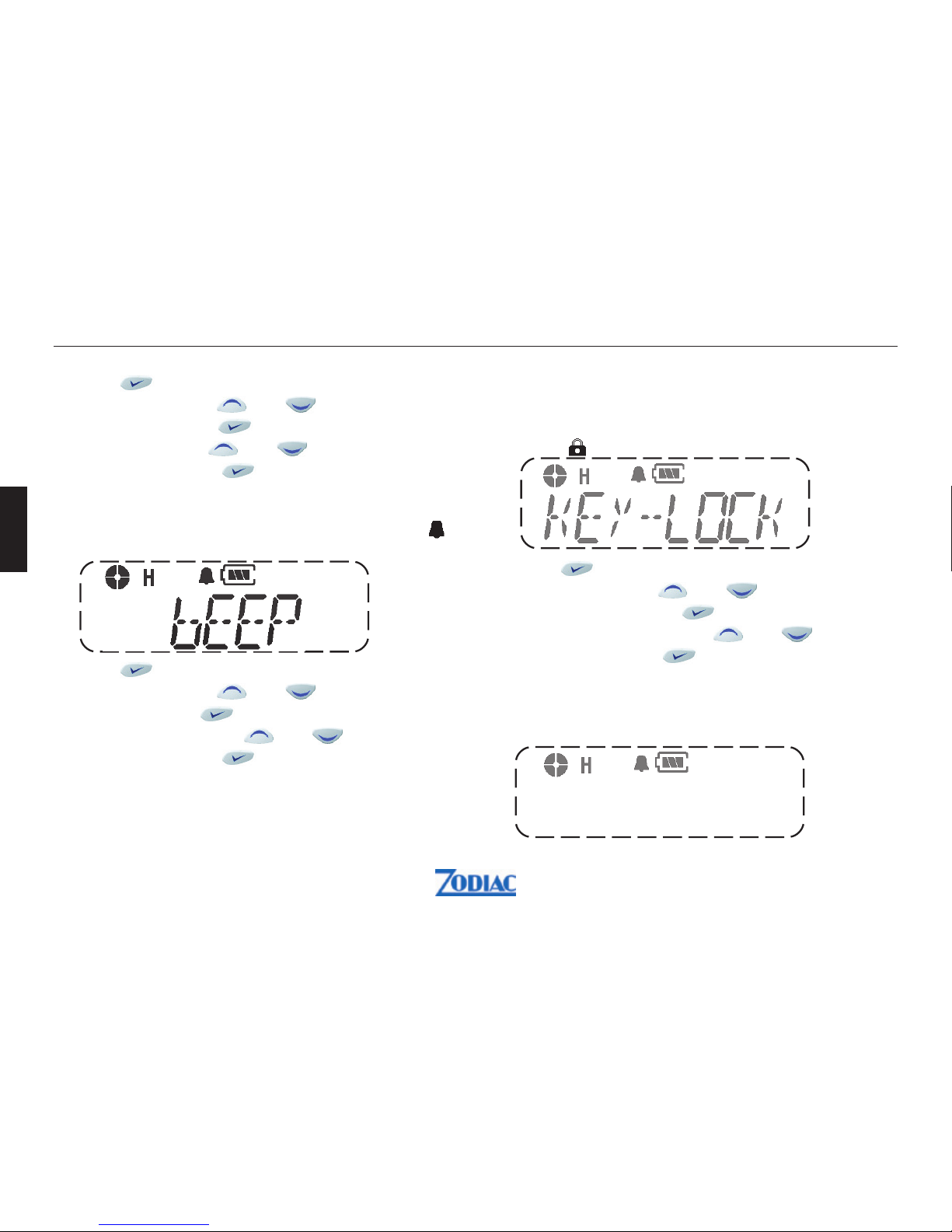

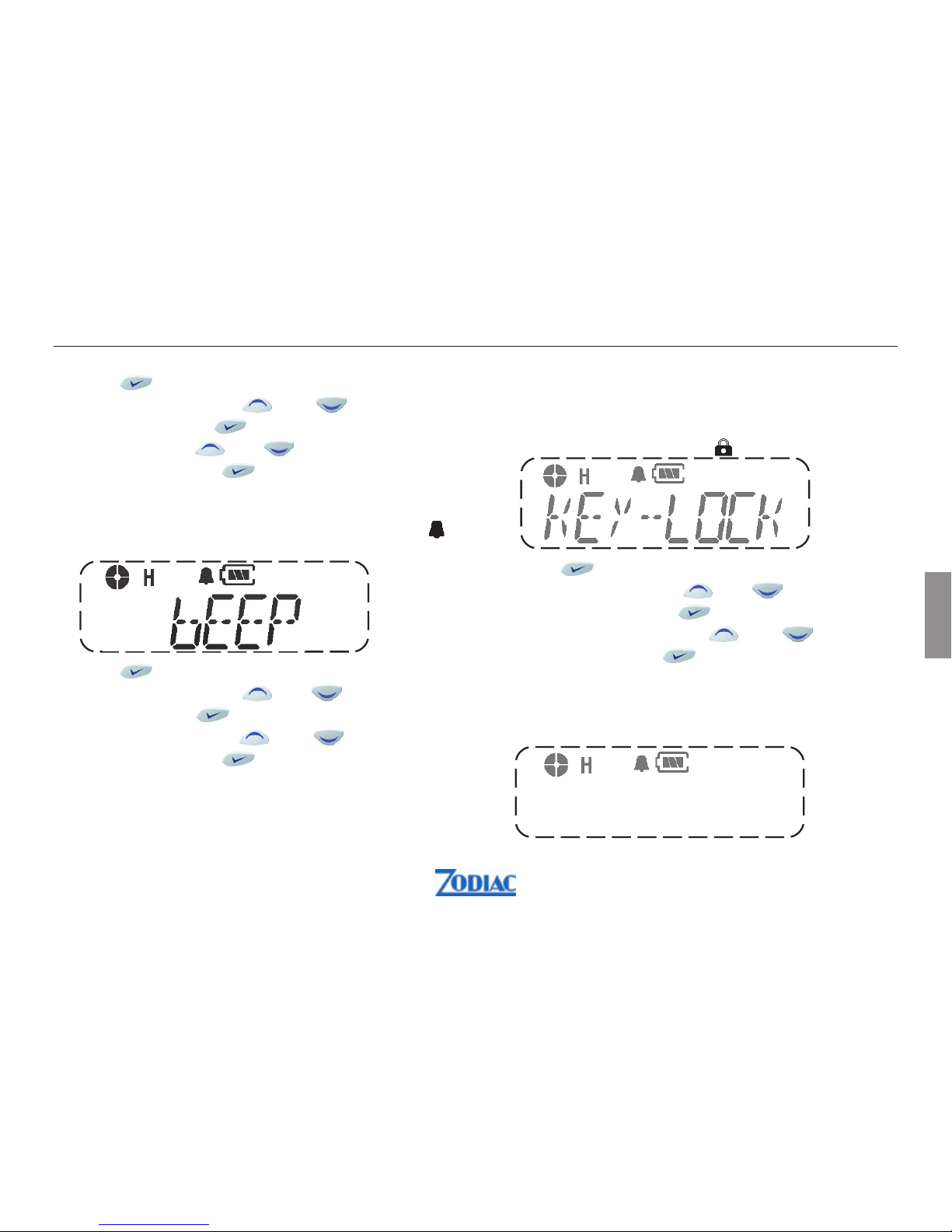

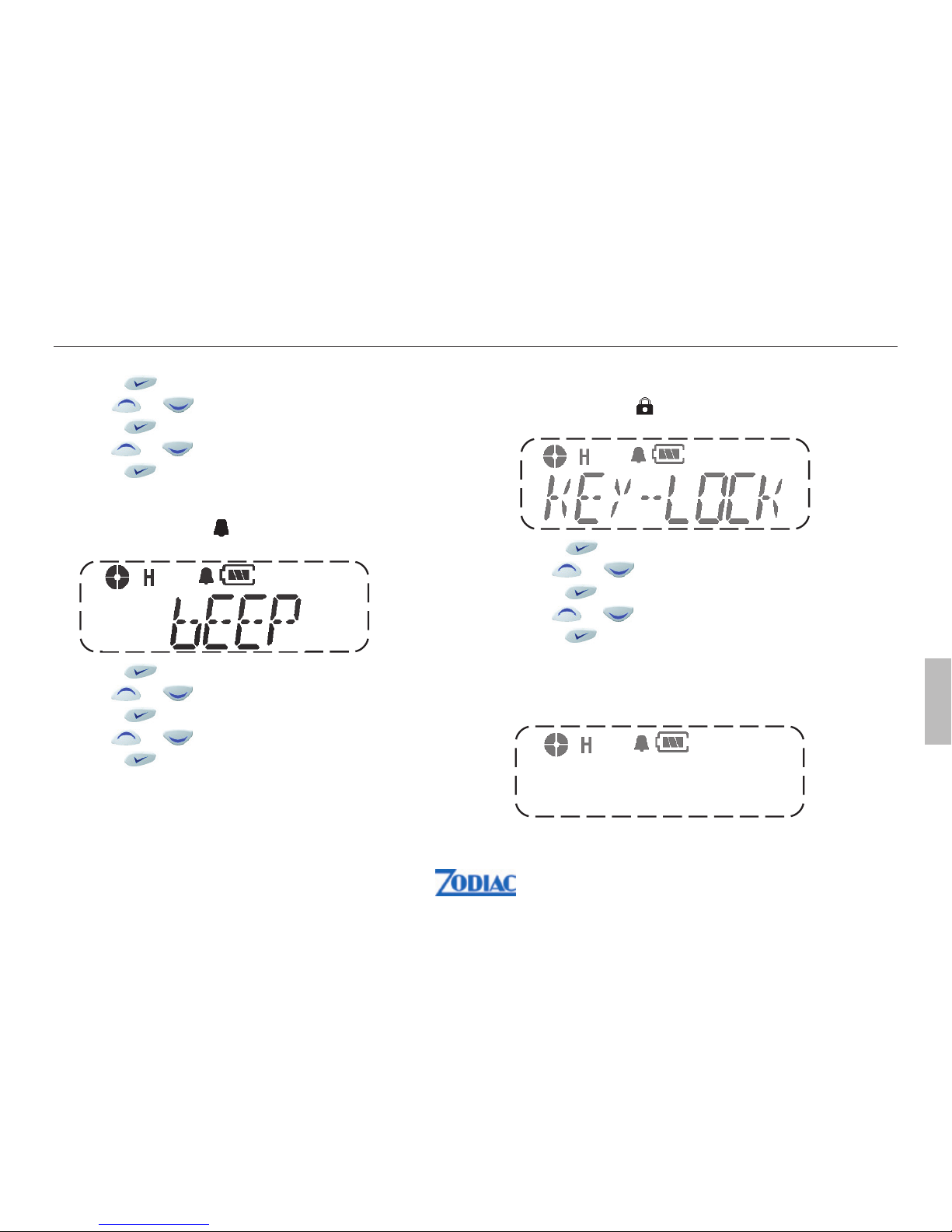

Alarmtone
Når alarmtone er innkoblet, vises symbolet i displayet.
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med eller
3. Velg BEEP med
4. Velg On eller Off med eller
5. Bekreft valget med
Tastelås
Funksjonen brukes for å forhindre uønskede eller tilfeldige tastetrykk. Når tastelåsen er innkoplet, vises symbolet i displayet.
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg KEY LOCK med
4. Velg lock/unlock key med eller
5. Bekreft valget med
VOX
Funksjonen brukes til automatisk talestyring av senderen.
VOX
14 Zodiac Proline W
Norsk
Page 15

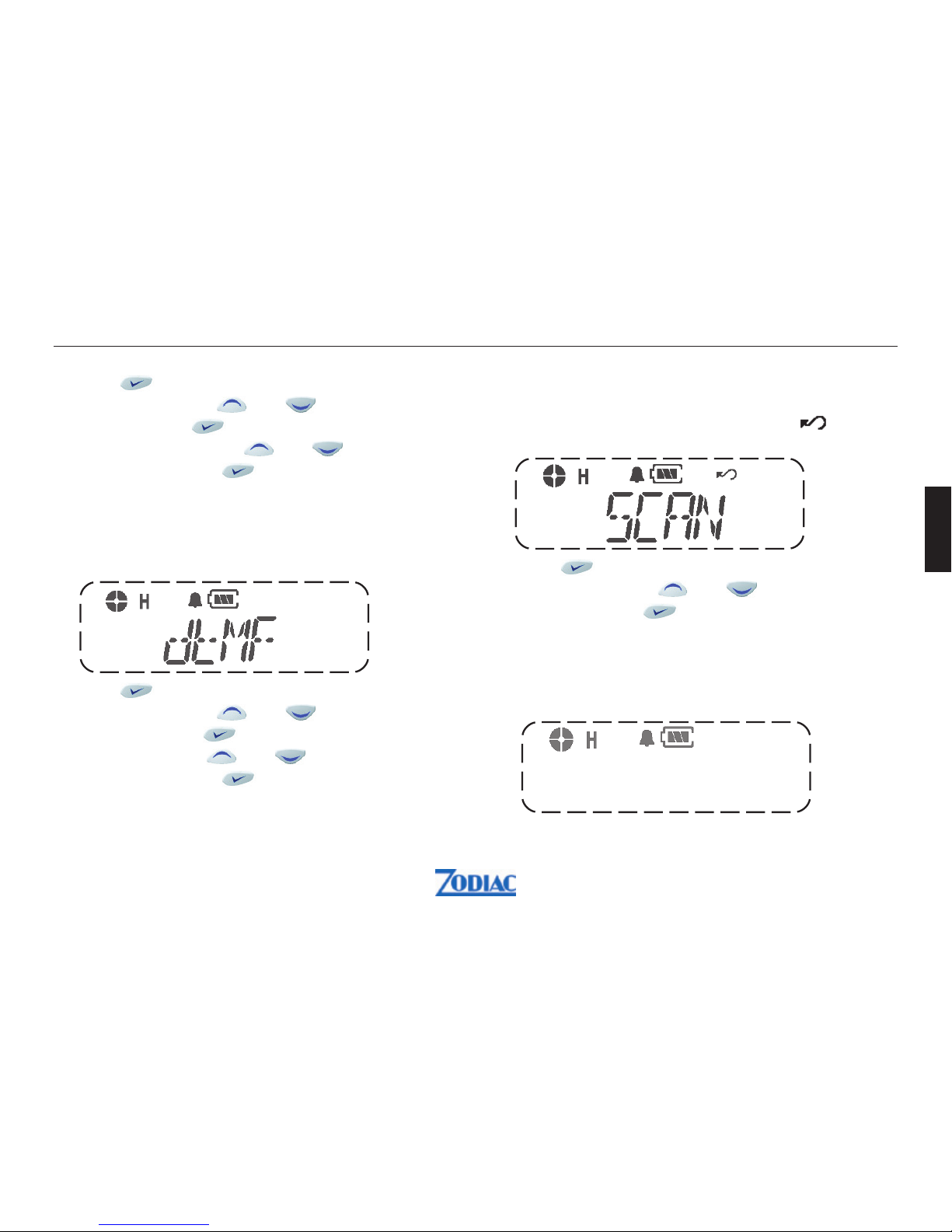

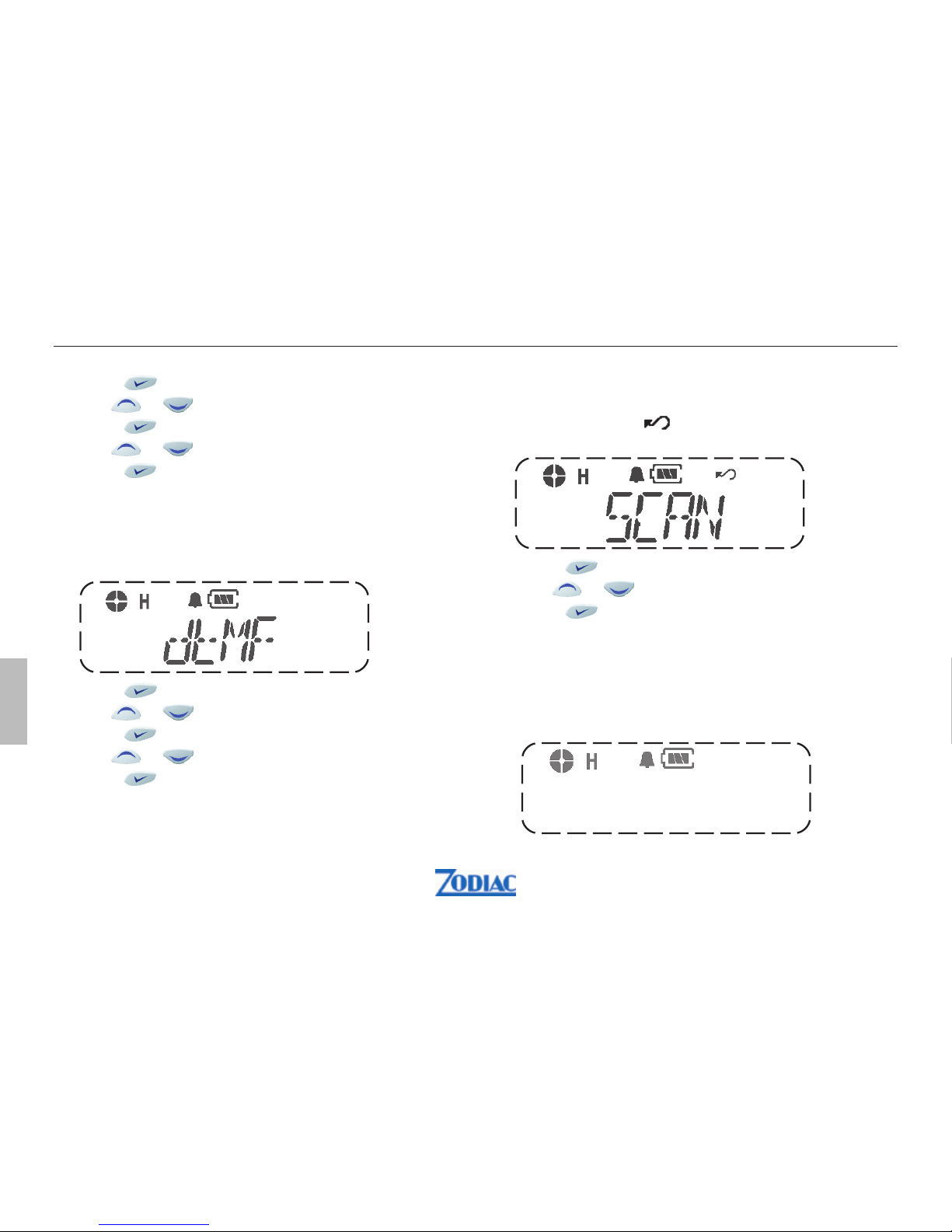

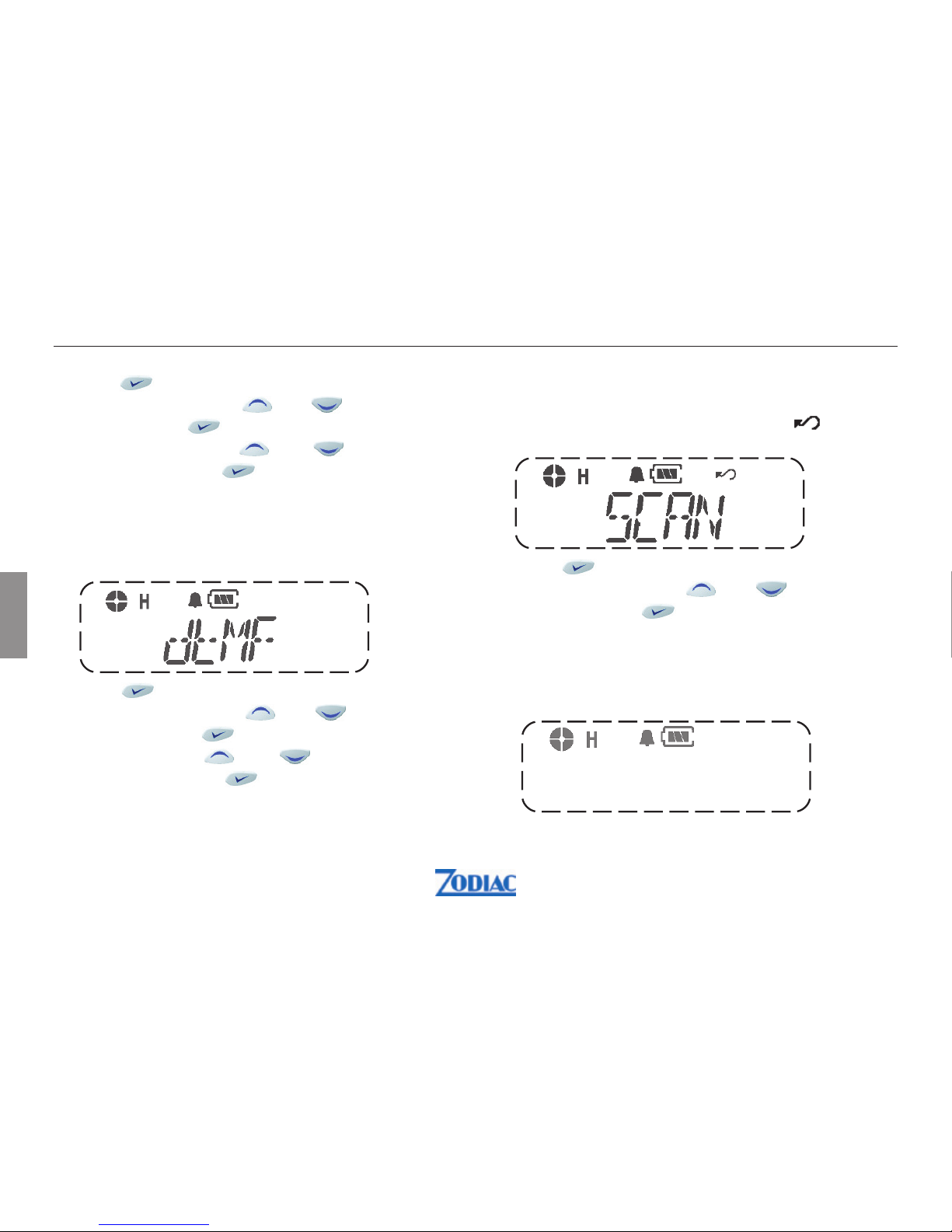

Scanning
Funksjonen brukes til å søke etter kanaler med trafikk. Når funksjonen er innkoplet, vises symbolet i displayet.
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg SCAN med
4. Trykk [PTT] for å avslutte.
Auto squelch
Funksjonen brukes for å tilpasse mottakerfølsomheten automatisk til signalene på kanalen.
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg VOX med
4. Velg On eller Off med eller
5. Bekreft valget med
DTMF
Denne funksjonen gir mulighet til å sende en forhåndsprogrammert DTMF-kode for å kontrollere en repeater, åpne squelch på en annen sender, etc.
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med eller
3. Velg DTMF med
4. Velg On/Off med eller
5. Bekreft valget med
AUTO-SQ
Zodiac Proline W 15
Norsk

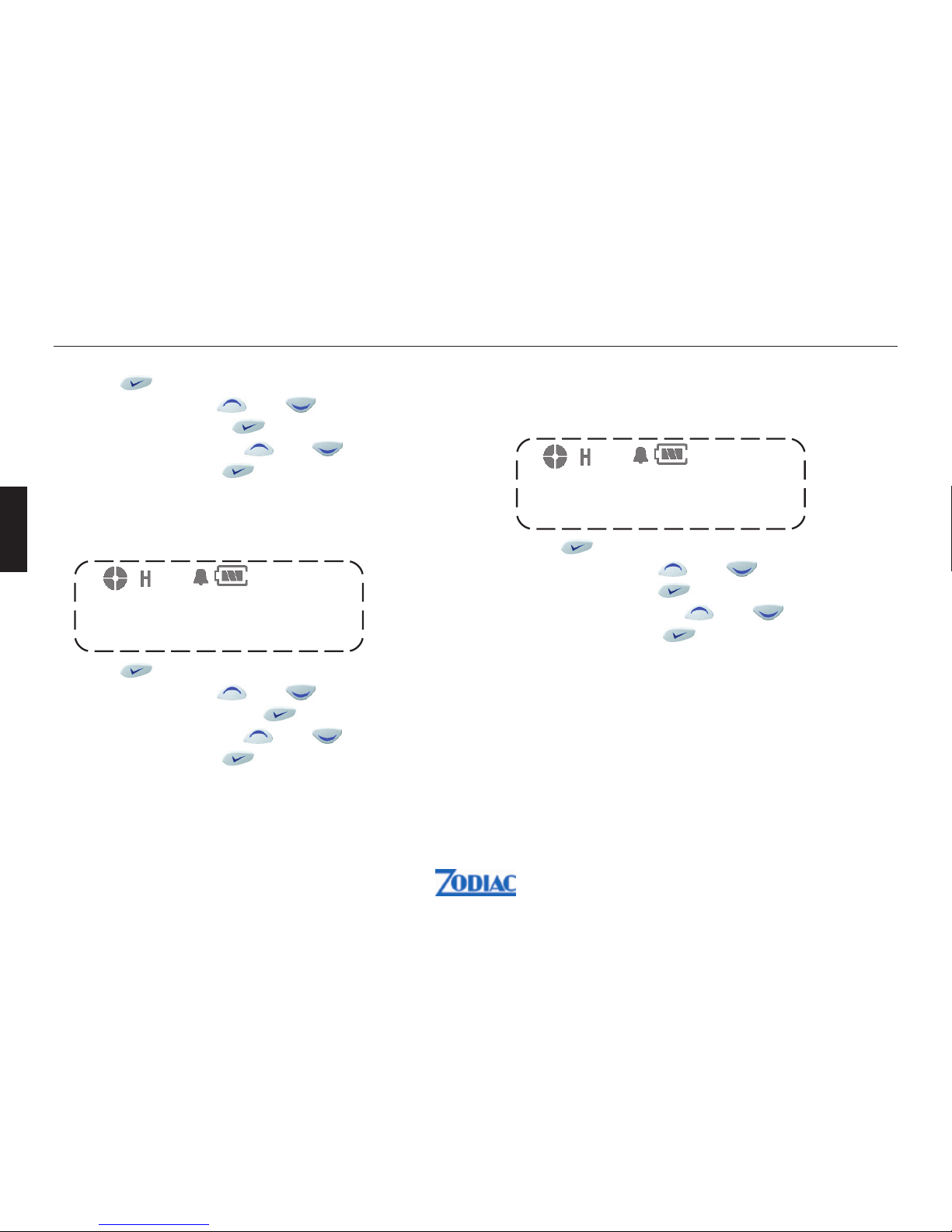

Page 16

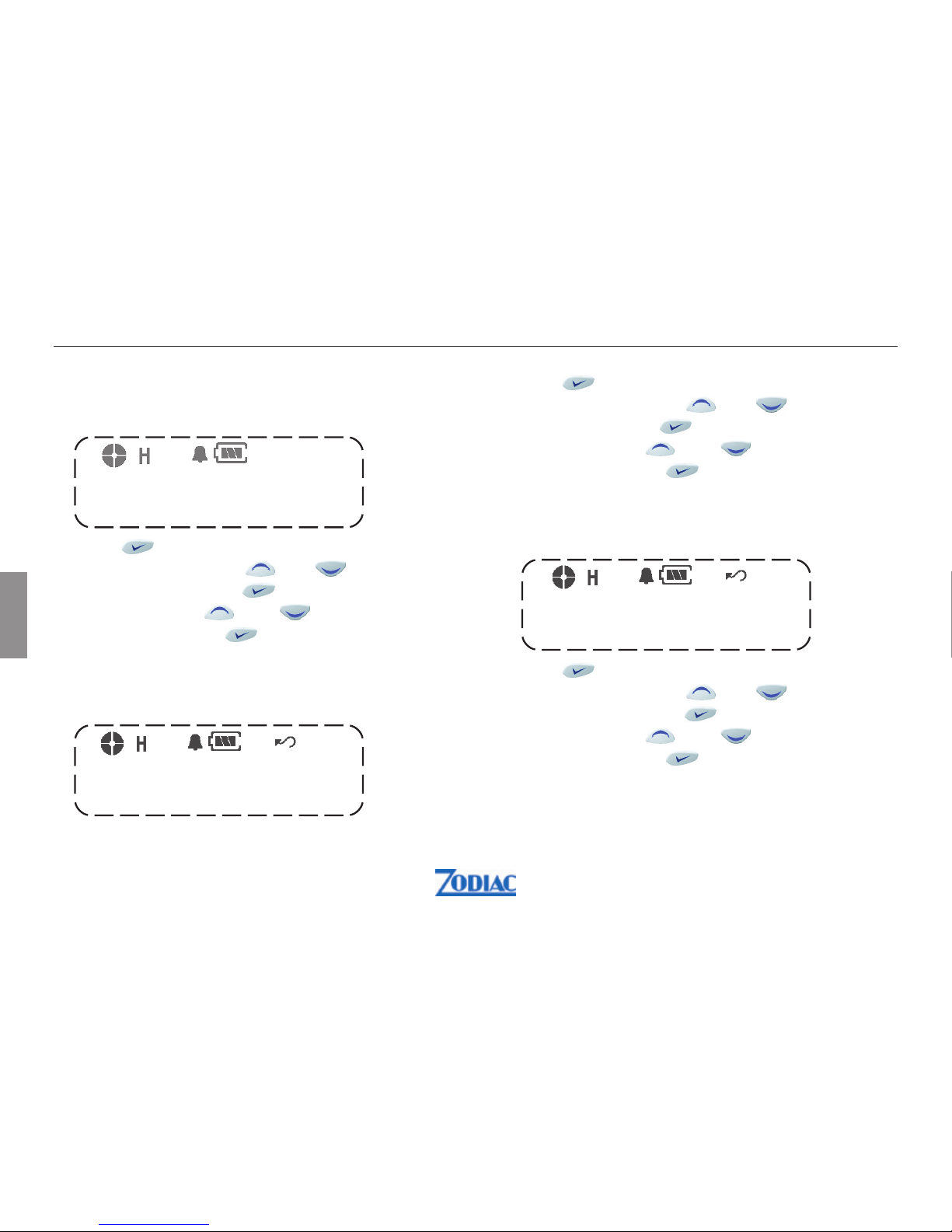

VOX nivå
Funksjonen brukes til å tilpasse følsomheten på talestyringen manuelt.
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg VOX LV med
4. Velg ønsket nivå med eller
5. Bekreft valget med
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg AUTO SQ med
4. Velg On eller Off med eller
5. Bekreft valget med
Squelch nivå
Funksjonen brukes for å tilpasse radiomottakerens følsomhet manuelt til signalene på kanalen.
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med eller
3. Velg SQUELCH LV med
4. Velg ønsket nivå med eller
5. Bekreft valget med
SQUELCH-LV
VOX-LV
16 Zodiac Proline W
Norsk

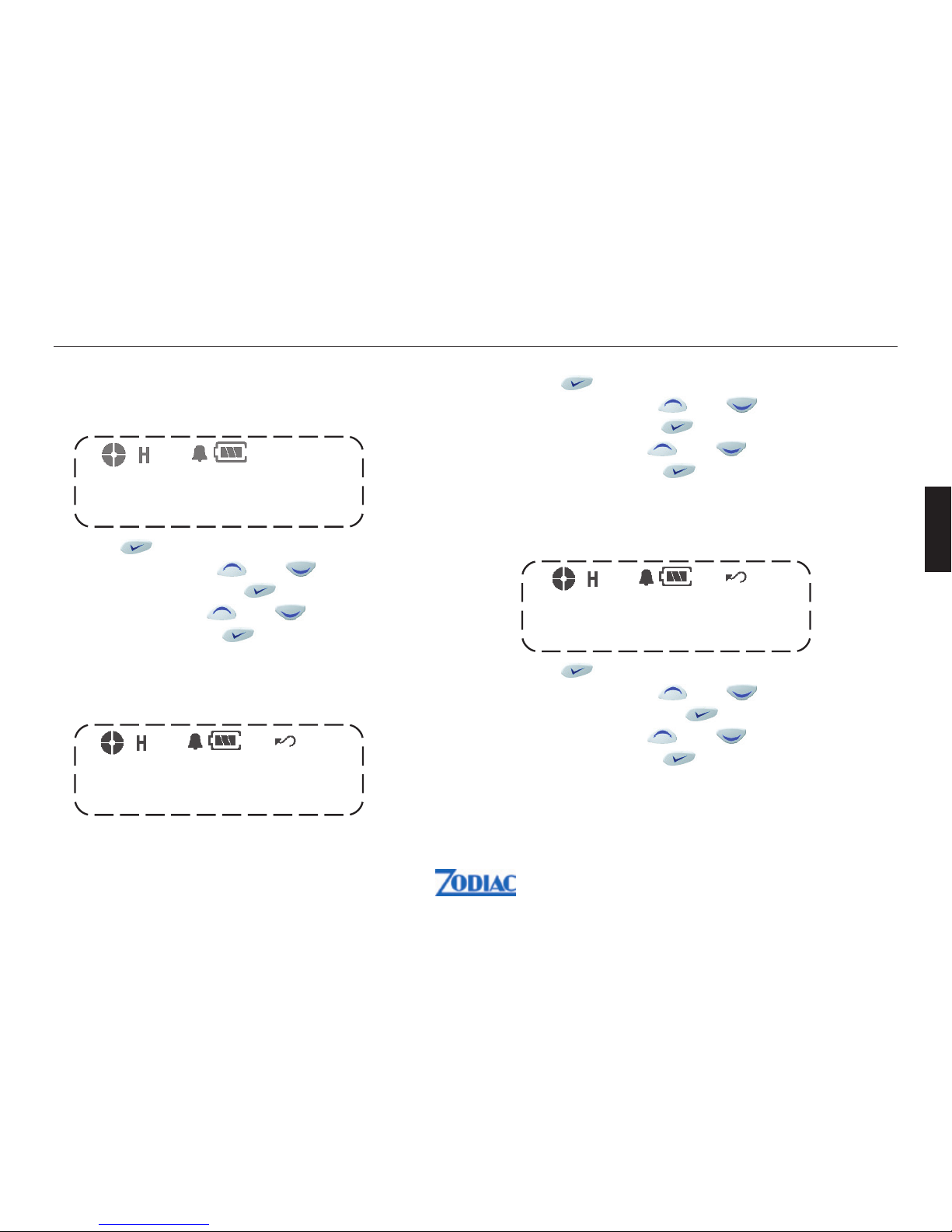

Page 17
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg P-SCAN med
4. Velg On/Off med eller
5. Bekreft valget med
Priority Scan Channel
Funksjonen brukes til valg av prioritetskanal ved scanning.
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med eller
3. Velg P-SCANCH med
4. Velg On/Off med eller
5. Bekreft valget med
Auto VOX
Funksjonen brukes til automatisk tilpasning av følsomhet på talestyringen.
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg AUTO VOX med
4. Velg On/Off med eller
5. Bekreft valget med
Priority Scan
Funksjonen brukes til valg av scanning med prioritets­kanal.
AUTO-VOX
P-SCAN
P-SCANCH
Zodiac Proline W 17
Norsk

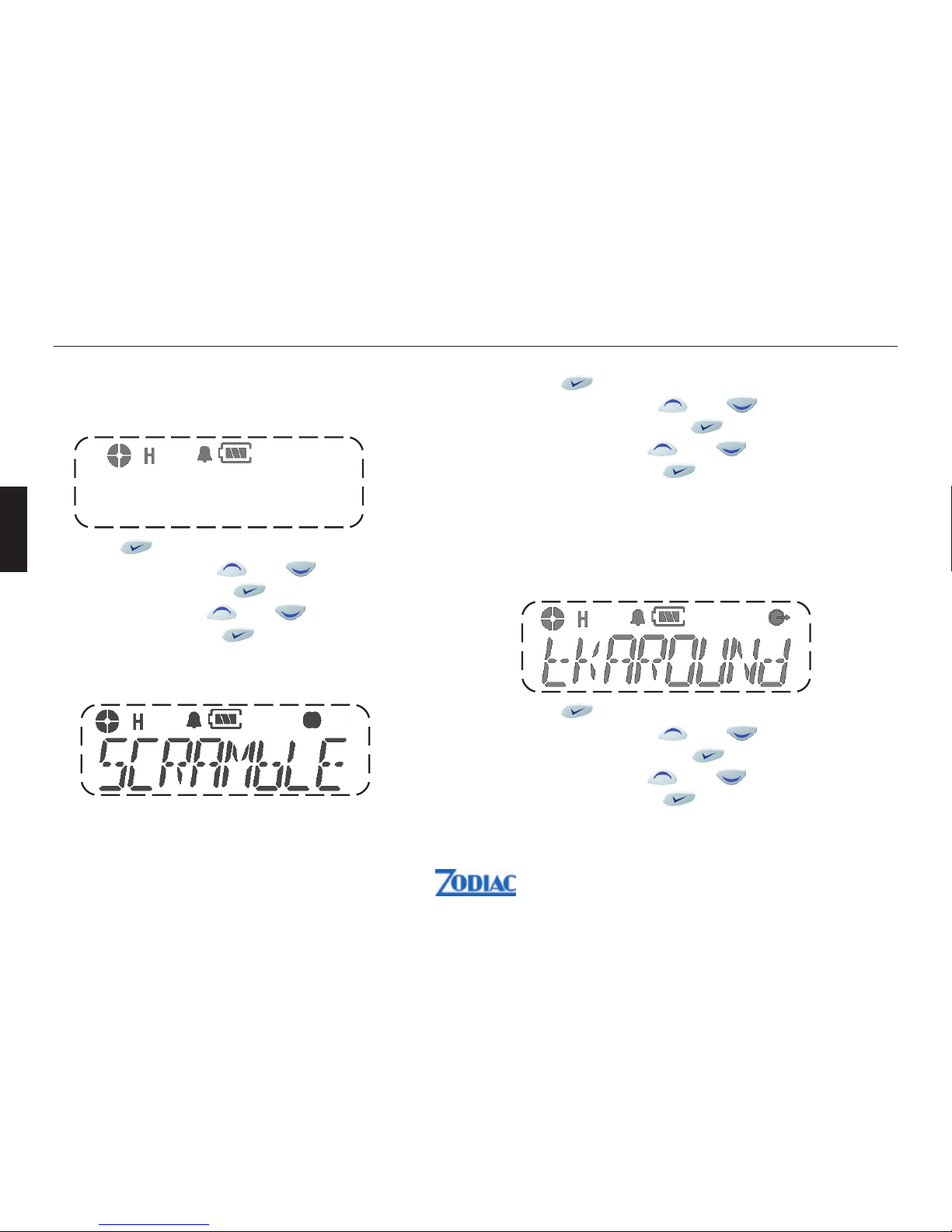

Page 18
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg SCRAMBLE med
4. Velg On/Off med eller
5. Bekreft valget med
Talk Around
Funksjonen gir mulighet til å snakke direkte med en annen radio uten å gå gjennom et system eller repeater. Nyttig hvis repeateren / basestasjonen er ute av drift.
1. Trykk
for å få tilgang til menyen
2. Bla i menyen med eller
3. Velg TKAROUND med
4. Velg On/Off med eller
5. Bekreft valget med
Strømsparing
Funksjonen brukes til å redusere strømforbruket når radioen er i standby-stilling.
1. Trykk for å få tilgang til menyen
2. Bla i menyen med
eller
3. Velg PW SAVE med
4. Velg On/Off med eller
5. Bekreft valget med
Scrambler
Funksjonen gir høyere kommunikasjonssikkerhet.
PW-SAVE
18 Zodiac Proline W
Norsk
Page 19
FEILSØKING
Hvis det oppstår problemer, foreta en resetting av håndsettet ved å slå av apparatet og ta ut batteriene. Vent en kort stund, sett batteriene tilbake og slå på apparatet igjen.
VEDLIKEHOLD
Beskytt håndsettet mot fuktighet, vann, kulde og ekstrem varme. Radioen rengjøres med en lett fuktet klut. Bruk ikke rengjørings- eller løsningsmidler som kan skade radioen slik at garantien oppheves.
GARANTI
Zodiac Norge AS gir garanti i 12 måneder mot fabrikasjonsfeil. Utover dette kommer kjøpslovens bestemmelser om reklamasjonsrett. Ved reklamasjon­eller garantihenvendelser må dokumentasjon på kjøpsdato fremlegges i form av kjøpskvittering eller lignende. Ved næringskjøp gjelder særskilte regler.
Innenfor garantitiden reparerer Zodiac Norge AS alle feil som var iboende i apparatet i kjøpsøyeblikket, forutsatt at apparatet innleveres hos den forhandler hvor det ble kjøpt, eller til Zodiac’s serviceverksted. Eventuell frakt betales av kjøperen. Apparatet må alltid pakkes forsvarlig eller i originalemballasjen ved forsendelsen.
Skader som skyldes feil bruk i henhold til denne bruksanvisningen, slitasje, overspenning, slag, fuktskade, lynnedslag eller inngrep av uautoriserte personer, faller ikke under noen omstendigheter inn under garantien og vil bli reparert etter ordre fra kjøper mot betaling.
Zodiac Proline W 19
Norsk
Page 20
Herved erklærer Zodiac Norge A/S at Zodiac Proline W leveres i overensstemmelse med de vesentligste egenskapskrav og øvrige relevante bestemmelser som fremgår av direktiv 1999 / 5 / EC og er laget etter følgende spesifikasjoner: EN 60950:2002 EN 300 296-2 V1.1.1 (2001-03) EN 300 489-5 V1.2.1 (2002-08)
Samsvarserklæringen kan også finnes på vår hjemmeside www.zodiac.no.
Produktet kan brukes i Norge og markedsføres av:
Zodiac Norge A/S Postboks 4213 Nydalen 0401 Oslo
www.zodiac.no [email protected]
20 Zodiac Proline W
Norsk
SAMSVARSERKLÆRING
Page 21
INTRODUKTION .................................................. 22
EGENSKAPER ..................................................... 22
SÄKERHETSANVISNINGAR ............................... 22
BESKRIVNING AV HANDENHET ........................ 23
BESKRIVNING AV DISPLAYEN .......................... 24
MENYÖVERSIKT ................................................. 25
MENYKNAPPAR .................................................. 26
PROGRAMMERBARA KNAPPAR ....................... 26
FÖRBEREDELSER FÖR BRUK .......................... 27
Laddning av batteri ............................................ 27
Sätta in batteri .................................................... 27
Ta ut batteri......................................................... 28
Montering av antenn .......................................... 28
Slå radion på/av ................................................. 29
FUNKTIONER ...................................................... 29
Val av kanal ........................................................ 29
Sändning............................................................. 29
Obesvarade anrop .............................................. 30
Kontaktlista ......................................................... 30
Lista över statusanrop........................................ 31
Göra ett statusanrop .......................................... 31
Lone Worker ....................................................... 31
INNEHÅLL
Tx power ............................................................ 31
Tx ton ................................................................. 32
Rx ton ................................................................ 32
Grupp ................................................................. 32
Alarmton ............................................................ 33
Knapplås ............................................................ 33
VOX ................................................................... 33
DTMF ................................................................. 34
Scanning ............................................................ 34
Auto squelch ...................................................... 34
Squelch nivå ...................................................... 35
VOX nivå ........................................................... 35
Auto VOX ........................................................... 36
Priority Scan ...................................................... 36
Priority Scan Channel ....................................... 36
Sparläge ............................................................. 37
Scrambler .......................................................... 37
Talk Around........................................................ 37
FELSÖKNING ..................................................... 38
RENGÖRING ...................................................... 38
GARANTI ............................................................. 38
INTYG OM ÖVERENSSTÄMMELSE ................. 39
Zodiac Proline W 21
Svenska
Page 22
22 Zodiac Proline W
Svenska
SÄKERHETSANVISNINGAR
Det är viktig att följa några enkla anvisningar vid användning av radion. Detta för att uppnå lång levstid för apparaten.
z Ha alltid antennen påskruvad vid sändning. z Batteriet bör laddas min. 16 timmar vid
förstagångsladdningen.
z Apparaten är godkänd för att tåla fukt och vatten,
men bör torkas efter bruk.
z För att uppnå bästa räckvidd, bör antennen hållas
vertikalt framför ansiktet med min 10-15 cm avstånd. Prata tydligt med normal röstläge
INTRODUKTION
Zodiac Proline W är en kommunikationsradio tänkt för krävande samband i yrkessammanhang. Den är anpassade för att kunna tilpasses åtskilliga typer radionät då den är bestyckad med selektivt anropssystem (upptill 7 toner). Den är också en bredbandsradio, som betyder att den kan vara stor frekvensavvikelser mellan kanalerna i det aktuella bandet.
EGENSKAPER
Zodiac Proline W är en liten, lätt och bärbar radio speciellt tänkt för yrkesbruk i tuffa miljöer. Den är robust, sprutsikker (IP 55) och enkel i bruk. Den innehåller en enkel, men likväl kraftig menysystem. Sändaren ger 5W, som med det medföljande batteriet på 1700 mAh ger god räckvidd och lång driftstid. Radion har en kraftig audioförstärkare, som ger ett klart ljud. Ett rikt tilbud av tillbehör ger många användningsmöjligheter.
Page 23
BESKRIVNING AV HANDENHET
12
6
8
5
2
3
7
1
13
9
4
10
11
1. Av-på/volym-knapp
Vrid knappen till höger för att slå på radion.
2. PTT-knapp
Tryck och håll knappen inne för att sända, släpp den för att motta.
3. Monitor-knapp
Kopplar ur squelch-funktionen.
4. Knapplås
Knappen är programmerbar, så att t.ex en speciel kallelse sänds ut vid tryck på denna.
5. LED-indikator
6. Mikrofon
7. LCD display
8. Meny-knapp/OK-knapp
9. Antenn
10. Kontakt för tillbehör
För inkoppling av headset, externa högtalare/mikrofoner och annan tillbehör. Använd skyddet för uttaget när kontakten inte är i bruk.
11. Bältesclips
12. Högtalare
13. Hållare för bältesclips
Zodiac Proline W 23
Svenska
Page 24
BESKRIVNING AV DISPLAYEN
Signalstyrkenivå
Sändareffekt indikator
H = hög sändareffekt, L = låg sändareffekt M = medium sändareffekt (visas inte i displayen)
Knappås
Alarmtonindikator.
Symbolen visas när alarmton är inkopplad.
Batteristatus
VOX indikator
Symbolen visas när VOX funktionen är inkopplad
Scan indikator
Symbolen visas när scanning funktionen är inkopplad
Scrambler indikator
Symbolen visas när scrambler funktionen är inkopplad
Talk around indikator
Symbolen visas när Talk Around funktionen är inkopplad
24 Zodiac Proline W
Svenska
Page 25
MENYOVERSIKT
Menu
Missed call list
Contact
List
Key lock
Tx Tone
Squelch
level
Tx power
Auto
Squelch
Scan
Rx Tone
Lone
worker
Group
DTMF
Status call
List
Beep
On/Off
VOX
On/Off
VOX level
Använd Upp/Ner- knapparna
Power
Save
Priority
Scan CH
Priority
Scan
Auto VOX
Scrambler Location
Password
CH
Password
Talk
around
Status call
Send
Zodiac Proline W 25
Svenska
Page 26
PROGRAMMERBARA KNAPPAR
Alla knappene kan programmeras (vha. Programming Software) för att aktivera bestemte funktioner.
Monitor/Cancel
Aktiverar squelch-funktionen manuellt för att se om en kanal är upptagen.
Anropsknapp
Trycks för att göra ett individuellt anrop eller gruppanrop.
Anropslista
Ger direkt tillgång till lista över obesvarade anrop.
Valg av statusnummer
Ger direkt tillgång till statuslistmenyn.
Talkaround
Ändrar duplex kanaler till simplex kanaler.
DTMF
Sänder en förhandsprogrammerad DTMF-kod för att kontrollera en repeater, öppna squelchen på en annan radio etc.
Scanning
Söker efter signaler från förhandsprogrammerade
grupper.
MENYKNAPPAR
Meny/OK-knapp
Används för att få tillgång till menyn och för att bekräfta menyval. Se menyöversikten på sida 6.
P1 - Programmerbar knapp.
Önskad funktion programmeras av din återförsäljare.
P2 - Programmerbar knapp.
Önskad funktion programmeras av din återförsäljare.
P3 - Programmerbar knapp.
Önskad funktion programmeras av din återförsäljare.
UPP-knapp
Väljer önskad kanal eller bläddrar uppåt i menylistan.
NED-knapp
Väljer önskad kanal eller bläddrar neråt i menylistan
26 Zodiac Proline W
Svenska
Page 27
FÖRBEREDELSER FÖR BRUK
Laddning av batteri
Innan du tar i bruk Zodiac Proline W för första gången, skall du ladda batterierna minst 16 timmar. Använd den medföljande laddaren.
Sätta in batteri
1. Sätt batteriets tappar i spåren på radion.
2. Tryck in batteriets översta del tills du hör ett klick.
Zodiac Proline W 27
Scrambler
Ger bättre kommunikationssäkerhet.
Knapplås
Låser knapparna för att undvika oönskad inknappningar.
Lone Worker
Sätter radion i alone worker-läge. Radion startar nödsekvens om inte användaren svarar genom att trycka en knapp.
Svenska
Page 28
Ta ut batteri
1. Slå av radion.
2. Dra batteriets låshållare neråt.
3. Dra batteriets översta del från radion och ta batteriet ut ur spåren.
Montering av antenn
1. Sätt antennens gängor i antennkontakten.
2. Skruva antennen till höger
28 Zodiac Proline W
Svenska
Page 29
Kanalval
Radion har upptill 255 kanaler.
Välj önskad kanal genom att trycka [UPP] eller [NED]. Varje tryckning ökar eller minskar kanalnummret med ett nummer. Om du håller knappen ned, ökar eller minskar kanalnummret fortlöpande.
Sändning
Se till att den valda kanalen är ledig innan du startar sändningen.
1. Tryck och håll [PTT]. Prata med normal röstläge i
mikrofonen.
2. När du är färdig med att prata, släpp [PTT] och
radion går tilbaka till mottagning.
Slå radion på/av
1. För att slå på radion, skruva av-på/volymknappen till höger.
2. För att slå av radion, skru av-på/volymknappen till vänster tills du hör ett klick.
3. Volumet justeras med volymknappen.
FUNKTIONER
Zodiac Proline W 29
Svenska
Page 30
Kontaktlista
Under ett samtal kan kontaktlistan användas till att ge tillgång till upptill 16 förhandsprogrammerade nummer från menyn.
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj CONTACT med
4. Bläddra i listan med och
5. Välj och bekräfta med
Obesvarade anrop
Om ett anrop förblir obesvarat, blir anropet lagrad i listan över obesvarade anrop.
Upptill 16 anrop kan lagras. Om det kommer flera anrop från samma radio, blir det senaste anropet lagrat. Efter att 15 anrop är lagrade i listan över obesvarade anrop, så överskriver nästa obesvarade anrop det äldsta anropet i listan. Om S visas i displayen, betyder det att en status­meddelande följer med anropet.
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj MISSCALL med
4. Bläddra i listan med och
5. Välj och bekräfta med
30 Zodiac Proline W
Svenska
Page 31
Lista över statusanrop
En status är en kod för överföring av förhandslagrade meddelanden, t.ex status «05» kan indikera «lunch». Förhandslagrade meddelanden och tillhörande koder är lagrade i en statuslista som kan innehålla upptill 30 meddelanden.
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj STATUS med
4. Bläddra fram önskad meddelande med och
5. Bekräfta valet med
Göra ett statusanrop
1. Tryck
för att få tillgång till menyn
2. Bläddra i menyn med och
3. Välj STATUS med
4. Välj önskad Status meddelande med eller
5. Tryck [PTT]
Lone Worker
Lone Worker funktionen ger dig möjlighet till att arbeta ensam med större trygghet. Du kan slå Lone Worker On och Off genom att använda en förhands­programmerad Lone Worker knapp eller genom menyn.
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj LONEWORK med
4. Välj On/Off med eller
5. Bekräfta valet med
Tx Power
Välj mellan hög, medium eller låg sändareffekt.
Zodiac Proline W 31
Svenska
Page 32
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj TX POWER med
4. Välj (hög/medium/låg) sändareffekt med eller
5. Bekräfta valet med
Tx Ton
Funktionen används för att ändra Tx tonen, t.ex CTCSS eller DCS.
1. Tryck
för att få tillgång till menyn
2. Bläddra i menyn med och
3. Välj TX TONE med
4. Välj CTCSS eller DCS med eller
5. Bekräfta valet med
Rx Ton
Funktionen används för att ändra Rx tonen, t.ex CTCSS eller DCS.
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
eller
3. Välj RX TONE med
4. Välj CTCSS eller DCS med eller
5. Bekräfta valet med
Grupp
Grupp ger möjlighet till att välja önskad kanalgrupp, om detta är programmerat. Du kan då t.ex. välja att scanna önskad kanalgrupp.
32 Zodiac Proline W
Svenska
Page 33
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
eller
3. Välj GROUP med
4. Välj grupp med eller
5. Bekräfta valet med
Alarmton
När alarmton är inkopplad, visas symbolen i displayen.
1. Tryck för att öppna menyn
2. Bläddra i menyn med och
3. Välj BEEP med
4. Välj On eller Off med eller
5. Bekräfta valet med
Knapplås
Funktionen används för att förhindra oönskad eller tilfälliga knapptryckningar. När knapplåsen är inkopplade, visas symbolen i displayen.
1. Tryck
för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj KEY LOCK med
4. Välj lock/unlock key med eller
5. Bekräfta valet med
VOX
Funktionen används för automatisk talstyrning av sändaren.
VOX
Zodiac Proline W 33
Svenska
Page 34
Scanning
Funktionen används till att söka efter kanaler med trafik. När funktionen är inkopplat, visas symbolen i displayen.
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj SCAN med
4. Tryck [PTT] för att avsluta.
Auto squelch
Funktionen används för att anpassa mottagar­känsligheten automatisk till signalerna på kanalen.
1. Tryck
för att öppna menyn
2. Bläddra i menyn med
och
3. Välj VOX med
4. Välj On eller Off med eller
5. Bekräfta valet med
DTMF
Denna funktionen ger möjlighet till att sända en förhandsprogrammerad DTMF-kod för att kontrollera en repeater, öppna squelch på en annan sändare, etc.
1. Tryck
för att få tillgång till menyn
2. Bläddra i menyn med och
3. Välj DTMF med
4. Välj On/Off med eller
5. Bekräfta valet med
AUTO-SQ
34 Zodiac Proline W
Svenska
Page 35
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj AUTO SQ med
4. Välj On eller Off med eller
5. Bekräfta valet med
Squelch nivå
Funktionen används för att anpassa radiomottagarens känslighet manuellt till signalerna på kanalen.
1. Tryck
för att få tillgång till menyn
2. Bläddra i menyn med och
3. Välj SQUELCH LV med
4. Välj önskad nivå med eller
5. Bekräfta valet med
SQUELCH-LV
VOX nivå
Funktionen används till att anpassa känsligheten på talstyrningen manuellt.
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med och
3. Välj VOX LV med
4. Välj önskad nivå med eller
5. Bekräfta valet med
VOX-LV
Zodiac Proline W 35
Svenska
Page 36
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj P-SCAN med
4. Välj On/Off med eller
5. Bekräfta valet med
Priority Scan Channel
Funktionen används till val av prioritetskanal vid scanning.
1. Tryck
för att få tillgång till menyn
2. Bläddra i menyn med och
3. Välj P-SCANCH med
4. Välj On/Off med eller
5. Bekräfta valet med
Auto VOX
Funktionen används till automatisk anpassning av känsligheten på talstyrningen.
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj AUTO VOX med
4. Välj On/Off med eller
5. Bekräfta valet med
Priority Scan
Funktionen används till val av scanning med prioritetskanal.
AUTO-VOX
P-SCAN
P-SCANCH
36 Zodiac Proline W
Svenska
Page 37
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och

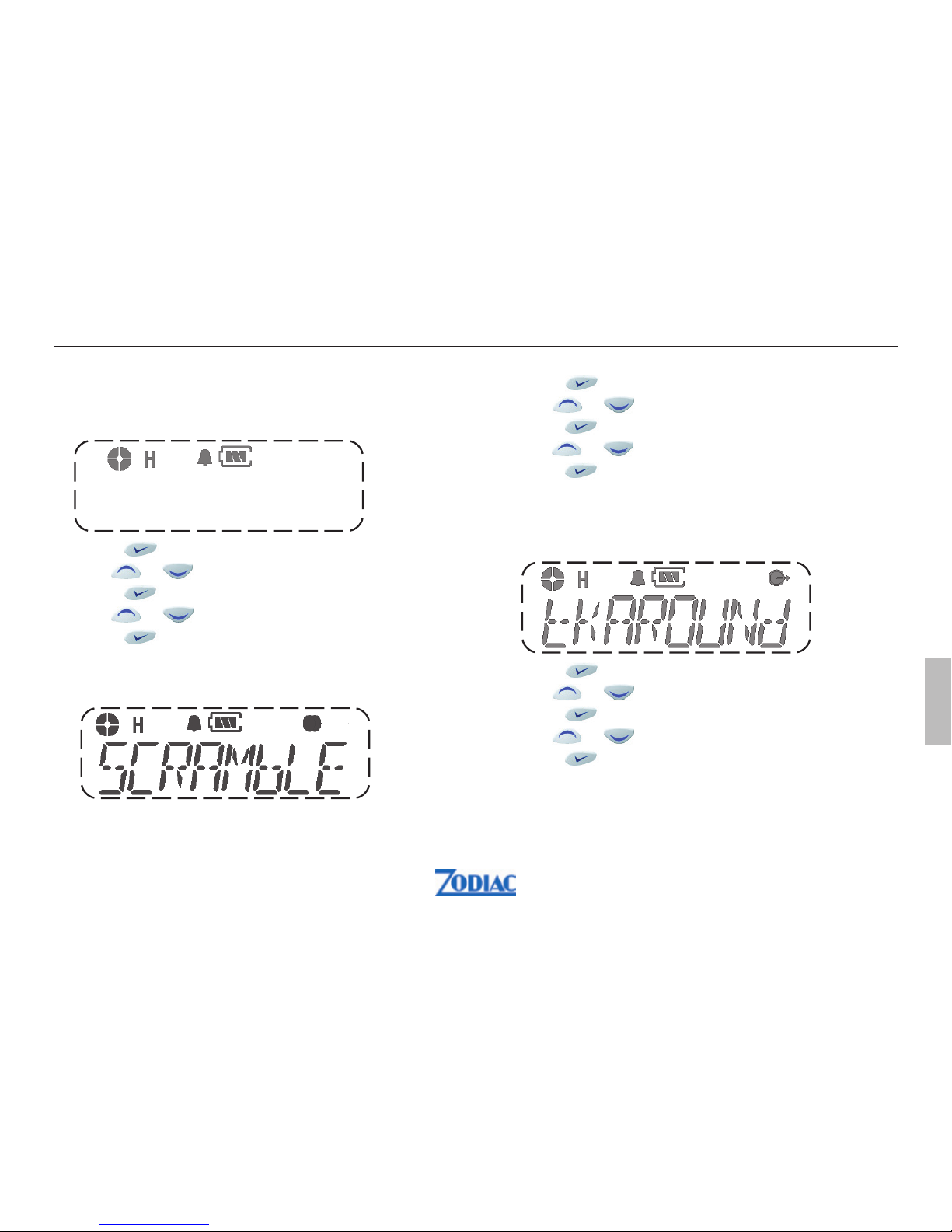

3. Välj SCRAMBLE med
4. Välj On/Off med eller
5. Bekräfta valet med
Talk Around
Funktionen ger möjlighet till att prata direkt med en annan radio utan att gå genom ett system eller repeater. Användbar om repeateren / basstationen är ur drift.
1. Tryck
för att få tillgång till menyn
2. Bläddra i menyn med och
3. Välj TK AROUND med
4. Välj On/Off med eller
5. Bekräfta valet med
Sparläge
Funktionen används till att reducera ström­förbrukningen när radion är i standby-läge.
1. Tryck för att få tillgång till menyn
2. Bläddra i menyn med
och
3. Välj POWER SAVE med
4. Välj On/Off med eller
5. Bekräfta valet med
Scrambler
Funktionen ger högre kommunikationssäkerhet.
PW-SAVE
Zodiac Proline W 37
Svenska
Page 38
FELSÖKNING
Om det uppstår problem, gör en reset av handenheten genom att slå av apparaten och ta ur batterierna. Vänta en kort stund, sätt batterierna tilbaka och slå på apparaten igen.
RENGÖRING
Beskydda handenheten mot fuktighet, vatten, köld och extrem värme. Radion rengörs med en lätt fuktad trasa. Använd inte rengörings- eller lösningsmedel som kan skada radion så att garantin upphävs.
GARANTI
Zodiac Tele & Radio AB ger garanti i 12 månader mot fabrikationsfel. Utöver detta kommer konsument­köplagens bestämmelser om reklamationsrätt. Vid reklamations- eller garantihändelser skall dokument­ation på köpsdatum framläggas i form av köpskvittering eller liknande. Vid näringsköp gäller särskilda regler.
Innanför garantitiden reparerar Zodiac Tele & Radio AB alla fel som var i apparaten vid köpsögonblicket, förutsatt att apparaten innlevereras hos den återförsäljare där den köptes, eller till Zodiac’s serviceverkstad. Eventuell frakt betalas av köparen. Apparaten skall alltid packas omsorgsfullt eller i originalemballaget vid försändelsen.
Skador som visar fel användning i hänvisning till denna bruksanvisningen, slitage, överspänning, slag, fuktskada, tapp eller ingrep av oautoriserade personer, faller inte under några omständigheter in under garantin och blir reparerad efter godkännande från köparen mot betalning.
38 Zodiac Proline W
Svenska
Page 39
INTYG OM ÖVERENSSTÄMMELSE
Härmed förklarar Zodiac Tele & Radio AB att Zodiac Proline W levereras i överensstämmelse med de väsentligaste egenskapskrav och övriga relevanta bestämmelser som framgår av direktiv 1999 / 5 / EC och är laget efter följande specifikationer: EN 60950:2002 EN 300 296-2 V1.1.1 (2001-03) EN 300 489-5 V1.2.1 (2002-08)
Intyg om överensstämmelse kan också hittas på vår hemsida www.zodiac.se.
Produkten kan används i Sverige och marknadsförs av:
Zodiac Tele & Radio AB Flygfältsgatan 15 128 30 Skarpnäck www.zodiac.se [email protected]
Zodiac Proline W 39
Svenska
Page 40
Svenska
40 Zodiac Proline W
Page 41
SAFETY INFORMATIONS ....................................42
RADIO OVERVIEW ..............................................43
LCD DISPLAY AND ICONS .................................. 44
MENU NAVIGATION CHART................................ 45
MENU KEYS ..........................................................46
PROGRAMMABLE KEYS ..................................... 46
GETTING STARTED .............................................47
Charging the battery ...........................................47
Attaching the battery ...........................................47
Removing the battery..........................................48
Attaching/removing the antenna ........................48
Turning the radio on/off ......................................49
Adjusting the volume ..........................................49
RADIO CALLS ....................................................... 49
Selecting a radio channel ...................................49
Transmission signal ............................................ 49
Missed calls .........................................................50
Contact list ..........................................................50
Status Calls .........................................................51
Lone Worker........................................................51
Tx power .............................................................. 51
CONTENTS
Tx tone ................................................................. 52
Rx tone................................................................. 52
Group ................................................................... 52
Beep ..................................................................... 53
Key lock ............................................................... 53
VOX ..................................................................... 53
DTMF ................................................................... 54
Scanning .............................................................. 54
Auto squelch ........................................................ 54
Squelch level ....................................................... 55
VOX level ............................................................. 55
Auto VOX ............................................................. 56
Priority Scan ........................................................ 56
Priority Scan Channel ......................................... 56
Power save .......................................................... 57
Scrambler ............................................................ 57
Talk Around.......................................................... 57
TROUBLESHOOTING ........................................ 58
MAINTENANCE ................................................... 58
WARRANTY ........................................................ 58
DECLARATION OF CONFORMITY ................... 58
Zodiac Proline W 41
English
Page 42
SAFETY INFORMATIONS
Your handheld transceiver generates RF electro­magnetic energy during transmit mode. This radio is designed for and classified as "Controlled Exposure / Occupation Environment", meaning it must be used only during the course of employment by individuals aware of the hazards, and the ways to minimize such hazards. This radio is NOT intended for use by the "General Population / Uncontrolled Environment".
This radio compiles with FCC RF radiation exposure limits set forth for a controlled environment. This radio should be installed and operated with a minimum distance of 2.5 centimeters between the radio and your body. Therefore, to ensure that your exposure to RF electromagnetic energy is within the FCC allowable limits for occupational use, always follow below information.
Do not operate the radio without a proper antenna as this may damage the radio and may also cause you to exceed FCC RF exposure limits. A proper antenna
is the antenna supplied with this radio by the manufacturer for use with this radio.
Do not transmit for more than 50% of total radio use time ("50% duty cycle"). Transmitting more than 50% of the time can cause FCC RF exposure compliance requirements to be exceeded.
Always use accessories supplied by the manufacurer (antenna, batteries, belt clip, speaker/mic etc.). Use of unauthorized accessories can cause the FCC RF exposure compliance requirements to be exceeded.
Always keep the antenna at least 2.5 cm (1 inch) away from the body when transmitting and only use the belt­clips, when attaching the radio to your belt, etc. to ensure FCC RF exposure compliance requirements are not exceeded.
42 Zodiac Proline W
English
Page 43
RADIO OVERVIEW
12
6
8
5
2
3
7
1
13
9
4
10
11
1. On-Off/Volume Knop
Turn the power/volume control knob clockwise to turn the radio on.
2. Push to talk button (PTT)
Push and hold to transmit; release to receive signal.
3. Monitor button
Press the Monitor key momentarily to disable the tone squelch.
4. Key lock button
This button is programmable. As an example, you can make a special call by pressing the button.
5. LED indicator
6. Microphone
7. LCD Display
8. Menu key/OK key
9. Antenna
10. Accessory connector
Connects headsets, remote speaker/microphones and other accessories. Replace attached dust cap when not in use.
11. Belt clip
12. Speaker
13. Holder for the belt clip
English
Zodiac Proline W 43
Page 44
LCD DISPLAY AND ICONS
Indicate relative signal strength level
Power level indicator
H = high power, L = low power M = medium power (not displayed)
Key lock indicator
Appears during key lock function On
Alert (beep) ON/OFF indicator
Appears when beep sound is turned ON
Battery level indicator
Indicates remaining battery power
VOX indicator
Appears when VOX function is turned ON.
Scan indicator
Appears when Scan function is activated.
Scrambler indicator
Appears while the voice scrambler function is activated.
Talk around indicator
44 Zodiac Proline W
English
Page 45
MENU NAVIGATION CHART
Menu
Missed call list
Contact
List
Key lock
Tx Tone
Squelch
level
Tx power
Auto
Squelch
Scan
Rx Tone
Lone
worker
Group
DTMF
Status call
List
Beep
On/Off
VOX
On/Off
VOX level
Select and scroll up & down button
Power
Save
Priority
Scan CH
Priority
Scan
Auto VOX
Scrambler Location
Password
CH
Password
Talk
around
Status call
Send
English
Zodiac Proline W 45
Page 46
PROGRAMMABLE KEYS
MENU KEYS
Menu/select key
This key is used to choose menu selection. Displays variety of information such as Missed call list, Contact list, Status Call list, Lone Worker, Talk around, Password etc.
P1 -
Programmable key
Desired function are programmed by your dealer.
P2 -
Programmable key
Desired function are programmed by your dealer.
P3 -
Programmable key
Desired function are programmed by your dealer.
Up key
Select the desired channel or scroll menu function.
Down key
Select the desired channel or scroll menu function.
All of your radio buttons can be programmed (by programming software) to activate the radio features.
Monitor/Cancel
The monitor function allows you to open the transceiver's squelch manually to check whether a channel is busy or not.
Radio call
To make an individual or group selective call.
Missed call list
Allows user direct access into the missed call list menu feature.
Status call
Allows user direct access into status list menu.
Talkaround On/Off
The talk around function changes duplex channels to simple channels.
DTMF
Allows you to send a pre-programmed DTMF code to control a repeater, open another transceiver”s squelch.
46 Zodiac Proline W
English
Page 47
GETTING STARTED
Charging the battery
You will need to fully charge the battery before use. Attach the battery and place the radio in the charger unit. First time charging time: 16 hours.
Attaching the battery
1. Fit the extensions at the bottom of the battery into the slots at the bottom of the radio's body.
2. Press the top part of the battery towards the radio until you hear a click.
Scan On/Off
The scan function allows you to search a pre­programmed group of channels for signals.
Scrambler
The scrambler function provides higher communication security
Key lock
The key lock prevents you to make a call accidentally.
Lone Worker
To identify user as alone worker. Radio enters emergency sequence unless user responds, when prompted, by pressing any radio button.
Zodiac Proline W 47
English
Page 48
Removing the battery
1. Turn off the radio, if it is turned on.
2. Slide the battery latchess, on both sides of the battery, downwards.
3. Pull the top part of the battery away from the radio's body, and remove the battery.
Attaching/removing the antenna
1. Align the threaded end of the antenna with the radio's antenna connector.
2. Turn the antenna clockwise to fasten it.
3. Turn the antenna counterclockwise until you can remove it.
48 Zodiac Proline W
English
Page 49


Selecting a radio channel
This radio offers up to 255 channels.
Select the desired channel by using the Up or Down keys. Each press increases or decreases the channel number. When held down, the channels increase or decrease continously.


Transmission signal
To transmit, monitor the channel and make sure it is clear.
1. To transmit, press and hold in the PTT key. Speak into the microphone area of the panel grill in a normal voice level.
2. To return to the Receive mode, release the PTT key.


Turning the radio On/Off
1. To turn the radio on, turn the On-Off/Volume Control knob clockwise.
2. To turn the radio off, turn the On-Off/Volume Control knob counterclockwise until you hear a click.


Adjusting the volume
Turn the On-Off/Volume Control knob to adjust the volume level.
RADIO CALLS
Zodiac Proline W 49
English
Page 50
Contact list
During a call, the contact list may be used to give access to up to 16 preprogrammed numbers accessed via the menu.

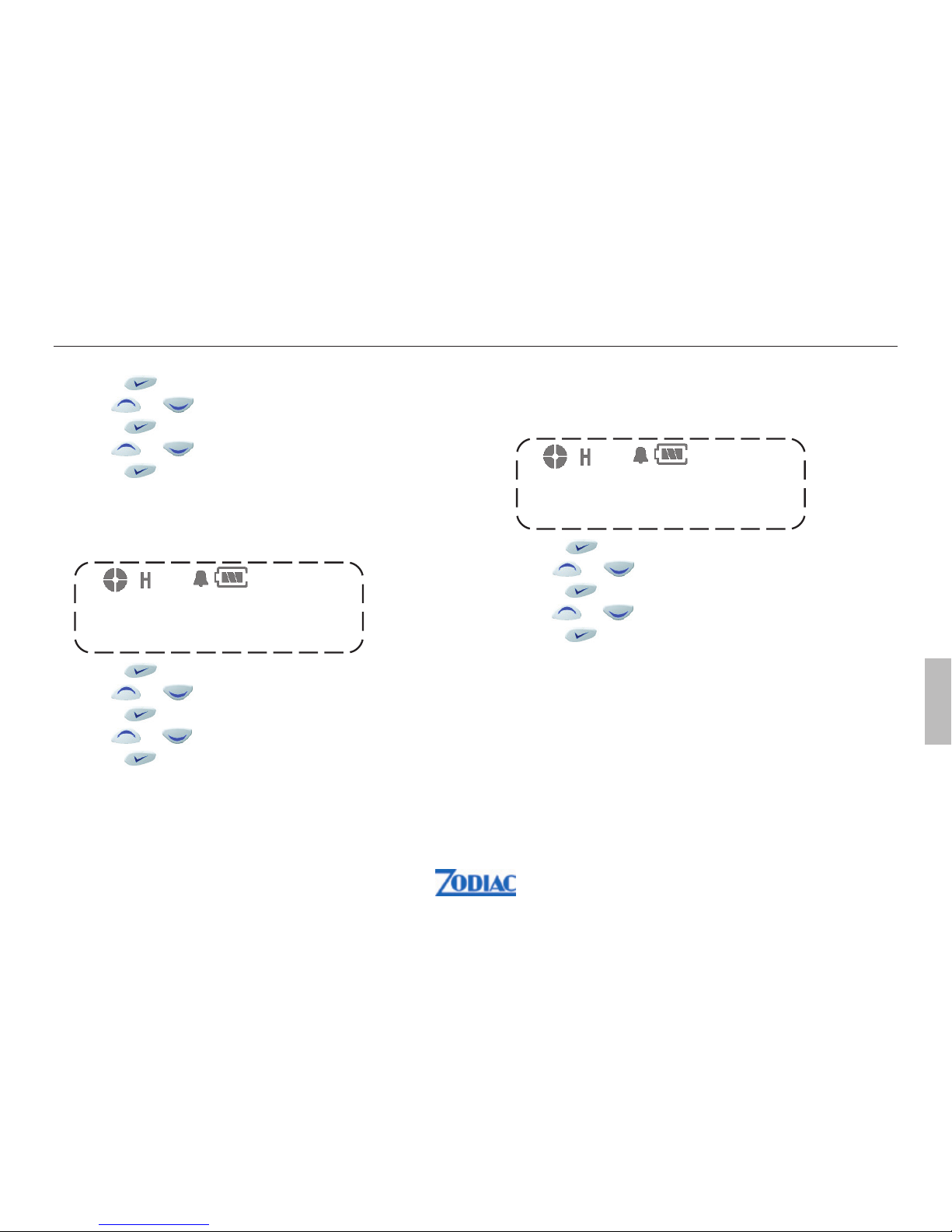

1. Press to enter menu mode.
2. Use
or to scroll list until Contact list
3. Press to select Contact List
4. Use or to scroll list
5. Press
to select
Missed call list
If a call remains unanswered, the call will be stored by the radio, provided that missed calls has been programmed into your radio.
Up to 16 calls can be stored. If the same radio calls more than once, only the most recent call is stored. When fifteen calls have been stored by the radio, depending on the radio programming, the sixteenth may overwrite the first or not be stored by the radio. If the displays shows S there is a status message associated with the call.
1. Press to enter menu mode.
2. Use
or to scroll list until Missed Call list
3. Press to select Missed Call List
4. Use or to scroll list
5. Press
to select
50 Zodiac Proline W
English
Page 51
Lone Worker
The Lone Worker function enables you to work alone with more safety. You can switch On and Off Lone Worker by using a pre-programmed Lone Worker button or through the menu.
1. Press to enter menu mode.
2. Use
or to scroll list until Lone Worker
3. Press to select
4. Use or to turn ON/OFF
Tx Power
This function selects high, medium or low power for a channel.
Status Calls
A status is a code for transmitting prearranged messages, e.g. status "05" may indicate "lunch". the prearranged messages and associated code digits are contained in a Status List which contains up to 30 entries.
1. Press to enter menu mode.
2. Use
or to scroll list until Status
3. Press to select
4. Use or to select Status list
5. Press the PTT button
Zodiac Proline W 51
English
Page 52
1. Press to enter menu mode.
2. Use
or to scroll list until Tx Power
3. Press to select
4. Use
or to select high/medium/low
Tx Tone
This function is used to change Tx Tone such as CTCSS, DCS.

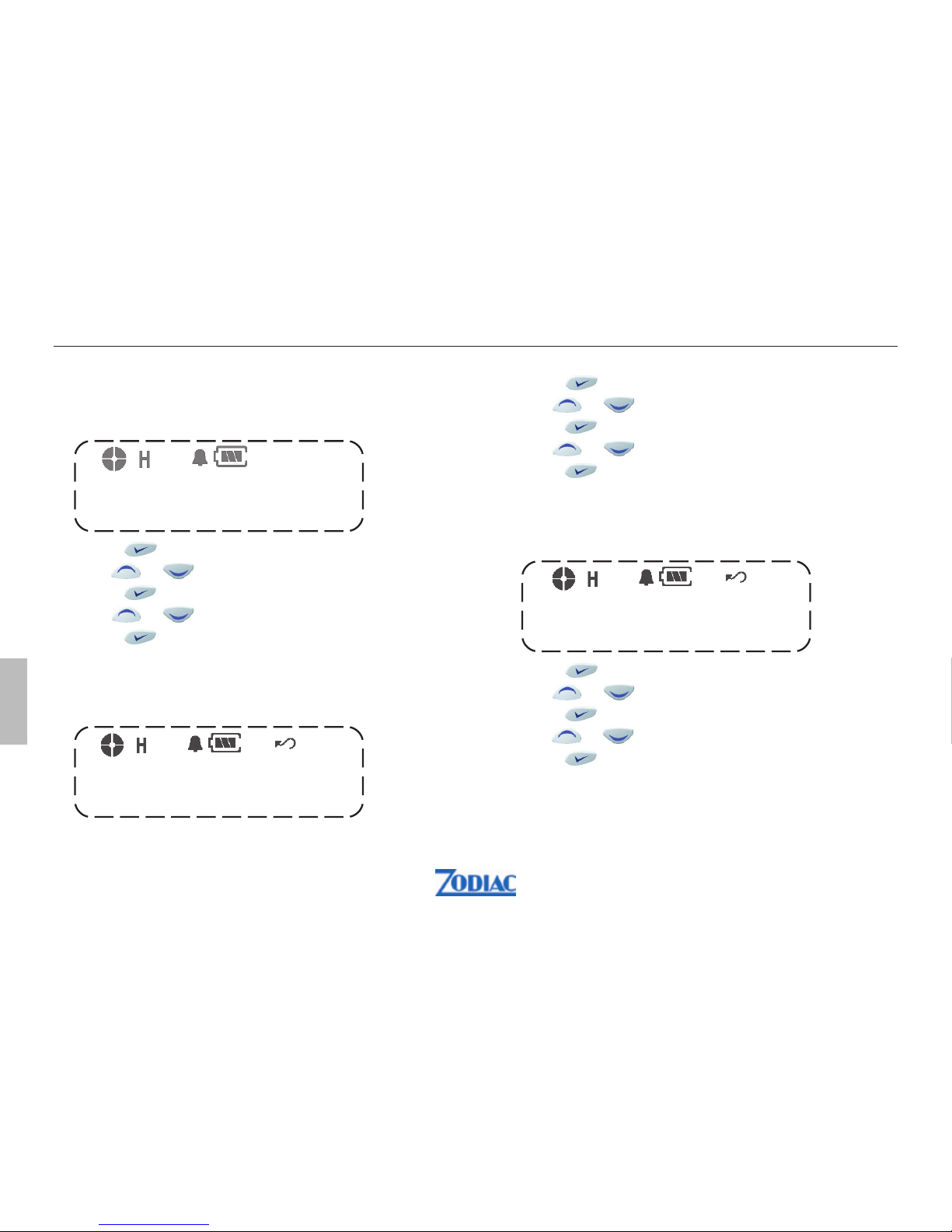

1. Press
to enter menu mode.
2. Use or to scroll list until Tx Tone
3. Press
to select
4. Use or to select CTCSS or DCS
5. Press
to select
There are 38 CTCSS code (1-38) and 83 DCS code (101-183) 0 means no Tone.
Rx Tone
This function is used to change Rx Tone such as CTCSS, DCS.
1. Press to enter menu mode.
2. Use
or to scroll list until Rx Tone
3. Press to select
4. Use
or to select CTCSS or DCS
5. Press to select
There are 38 CTCSS code (1-38) and 83 DCS code (101-183). 0 means no Tone.
Group
This function enables you to select desired group of channels, if pre-programmed.
52 Zodiac Proline W
English
Page 53
Key Lock
Key Lock indicator appears during key lock function is ON.
1. Press
to enter menu mode.
2. Use
or to scroll list until Key Lock
3. Press to select
4. Use or to select lock/unlock key
5. Press
to select
VOX
This function is used to select automatic voice control for the transceiver.
1. Press to enter menu mode.
2. Use
or to scroll list until Group
3. Press to select
4. Use
or to select desired group
5. Press to select
Beep On/Off
Alert on/off indicator
appears when beep sound is
turned ON.
1. Press
to enter menu mode.
2. Use or to scroll list until Beep
3. Press
to select
4. Use or to turn ON/OFF
5. Press
to select
VOX
Zodiac Proline W 53
English
Page 54
Scanning
This function is used to search for channels in use. The scan indicator appears when Scan function is activated.
1. Press to enter menu mode.
2. Use
or to scroll list until Scan
3. Press to select for scanning
4. Push PTT button for exit
Auto squelch
This function is used to automatically adapt the sensitivity level of the receiver to the signals on the channel.
1. Press to enter menu mode.
2. Use
or to scroll list until Vox
3. Press to select
4. Use
or to select On/Off
5. Press to select
DTMF
This function allows you to send a pre-programmed DTMF code to control a repeater, open another transceiver's squelch, etc.
1. Press
to enter menu mode.
2. Use or to scroll list until DTMF
3. Press
to select
4. Use or to turn On/Off
5. Press
to select
AUTO-SQ
54 Zodiac Proline W
English
Page 55
VOX level
This function is used to manually adapt the sensitivity of the voice control
1. Press to enter menu mode.
2. Use
or to scroll list until VOX level
3. Press to select
4. Use or to select desired level
5. Press
to select
1. Press
to enter menu mode.
2. Use
or to scroll list until Auto Squelch
3. Press to select
4. Use
or to turn On/Off
5. Press to select
Squelch level
This function is used to manually adapt the sensitivity level of the receiver to the signals on the channel.
1. Press
to enter menu mode.
2. Use or to scroll list until Squelch level
3. Press
to select
4. Use or to select desired level
5. Press
to select
VOX-LV
Zodiac Proline W 55
English
SQUELCH-LV
Page 56
1. Press to enter menu mode.
2. Use
or to scroll list until P-Scan
3. Press to select
4. Use
or to turn On/Off
5. Press to select
Priority Scan Channel
This function is used to select a priority channel for scanning.
1. Press
to enter menu mode.
2. Use or to scroll list until P-scan channel
3. Press
to select
4. Use or to select desired channel
5. Press
to select
Auto VOX
This function is used to automatically adapt the sensitivity of the voice control
1. Press
to enter menu mode.
2. Use
or to scroll list until Auto VOX
3. Press to select
4. Use or to turn On/Offl
5. Press
to select
Priority Scan
This function is used to select scanning of a priority channel.
AUTO-VOX
P-SCAN
P-SCANCH
56 Zodiac Proline W
English
Page 57
1. Press to enter menu mode.
2. Use
or to scroll list until Scrambler
3. Press to select
4. Use
or to select On/Off
5. Press to select
Talk Around
This function enables you to talk directly with another radio without going through a system or despatcher.
1. Press
to enter menu mode.
2. Use or to scroll list until Talk Around
3. Press
to select
4. Use or to turn On/Off
5. Press
to select
Power Save
This function is used to reduce the power consumption during standby.
1. Press
to enter menu mode.
2. Use
or to scroll list until Power Save
3. Press to select
4. Use or to turn On/Off
5. Press
to select
Scrambler
This function provides higher communication security.
PW-SAVE
Zodiac Proline W 57
English
Page 58
TROUBLESHOOTING
If you have problems with your handsets, reset it by switching it off and removing the batteries. Then replace the batteries and switch the handset on again.
MAINTENANCE
To clean your handset, use a soft cloth dampened with water. Do not use cleaners or solvents which may cause permanent damage which is not covered by the guarantee.
WARRANTY
Zodiac will give 12 months warranty against failures made by the manufacturer from the date of purchase. The warranty will not cover damage made by the user, the user opening the equipment, moist, dirt, heat or cold. The warranty will not cover lightning/overvoltage.
Please, contact your dealer if a problem with the equipment arises.
DECLARATION OF CONFORMITY
Zodiac hereby declares that Zodiac Proline W conforms to the major characteristic specifications and other relevant specifications given in the Directive 1999 / 5 / EC and is made after following specifications: EN 60950:2002 EN 300 296-2 V1.1.1 (2001-03) EN 300 489-5 V1.2.1 (2002-08)
Zodiac Norge A/S Postboks 4213 Nydalen 0401 Oslo
www.zodiac.no [email protected]
58 Zodiac Proline W
English
Page 59
Zodiac Proline W 59
English
Page 60
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
