User Guide ENG

Page 3

J Introduction

Thank you for purchasing Zodiac FreeTalk Pro. Zodiac FreeTalk Pro is a PMR-product (Private Mobile Radio) that lets you talk to as many people you wish, as often as you like, with no need for a license, subscription or tax payment. It is very easy to use so even children can handle it.

Please read through this manual carefully for many features of this model.

This user guide is also available on our web site www.zodiac.se.

J Distinctive Features

 Use of TCXO resonator to enhance freq. stability  Digitally designed to ensure stable quality  Extra-small size with sturdy case, compliant with

US military standards 810E

 7 tone calls & MORSE code  8 levels of VOX (voice-activate feature) with quick

VOX capability ON/OFF

 3 steps auto-power save modes/4 steps auto-

power-off/4 steps time-out-timer

 Both channel and frequency scan features  1 hazard channel and 1 memory channel setting  14 Channels with 38 group-codes (CTCSS) on

each channel

 Multi-Icon Backlit LCD display

Zodiac FreeTalk Pro English

Page 4

J Table of contents

Radio controls/functions page 4 Icons Guide page 5 Operation Guide page 6

Power ON/OFF page 6 Transmitting/Receiving page 6 Volume adjustment page 6 Channel selection page 6 Scan channels page 7 CTCSS ON/OFF page 7 LCD back light page 8 Monitoring page 8 Keypad lock/unlock page 8 Function settings page 9

Tone call page 9 Power Save Modus page 9 VOX ON/OF page 10 VOX sensitivity page 10 TX/RX Different Channels page 10 Keypad Tone page 11 Auto-Power page 11 Time-Out Timér page 11 Squelch page 12

Repeater page 12 Tone Call page 12 VOX ON/OFF page 12 Memory Channel page 13 Hazard (Emergency) Channel page 13 Dual Channel Watch page 14 Memory and Hazard Channel page 14 Restore to factory default settings page 15

Installing/removing of Battery Pack page 15 Battery Charging page 16 PMR Channel Frequency Table page 17 CTCSS Frequency Table page 17 Optional Accessories page 18 Safety Informations page 18 Specifications page 19 Warranty page 19 Declaration of Confirmity page 20

English Zodiac FreeTalk Pro

Page 5

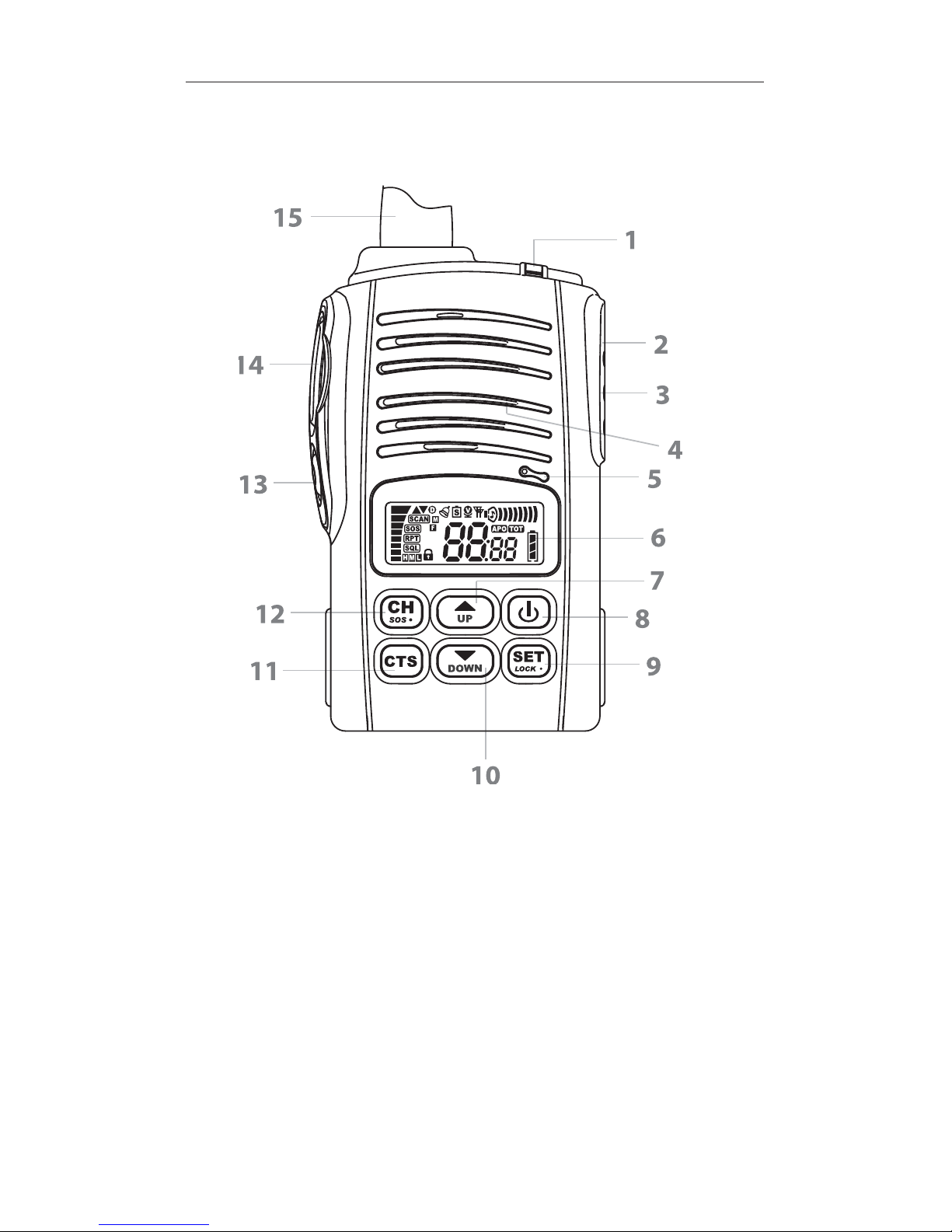

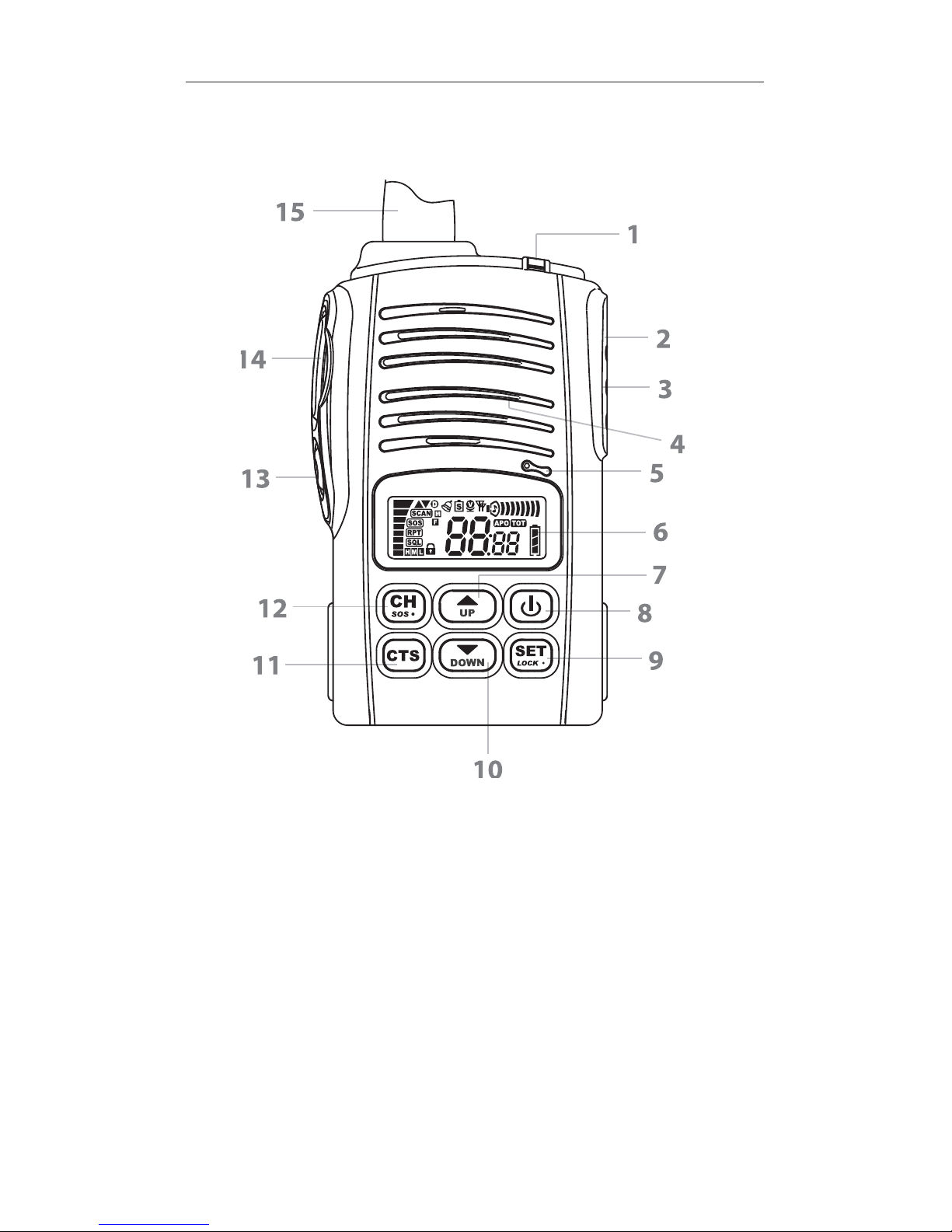

J Radio controls/functions

1. LED indicator

2. External speaker jack

3. External microphone jack

4. Speaker area

5. Microphone

6. LCD screen

7. UP key

8. Power key

9. Function key

10. DOWN key

11. CTCSS key

12. Channel key

13. Monitor/back light key

14. PTT key (Push-To-Talk)

15. Antenna

Zodiac FreeTalk Pro English

Page 6

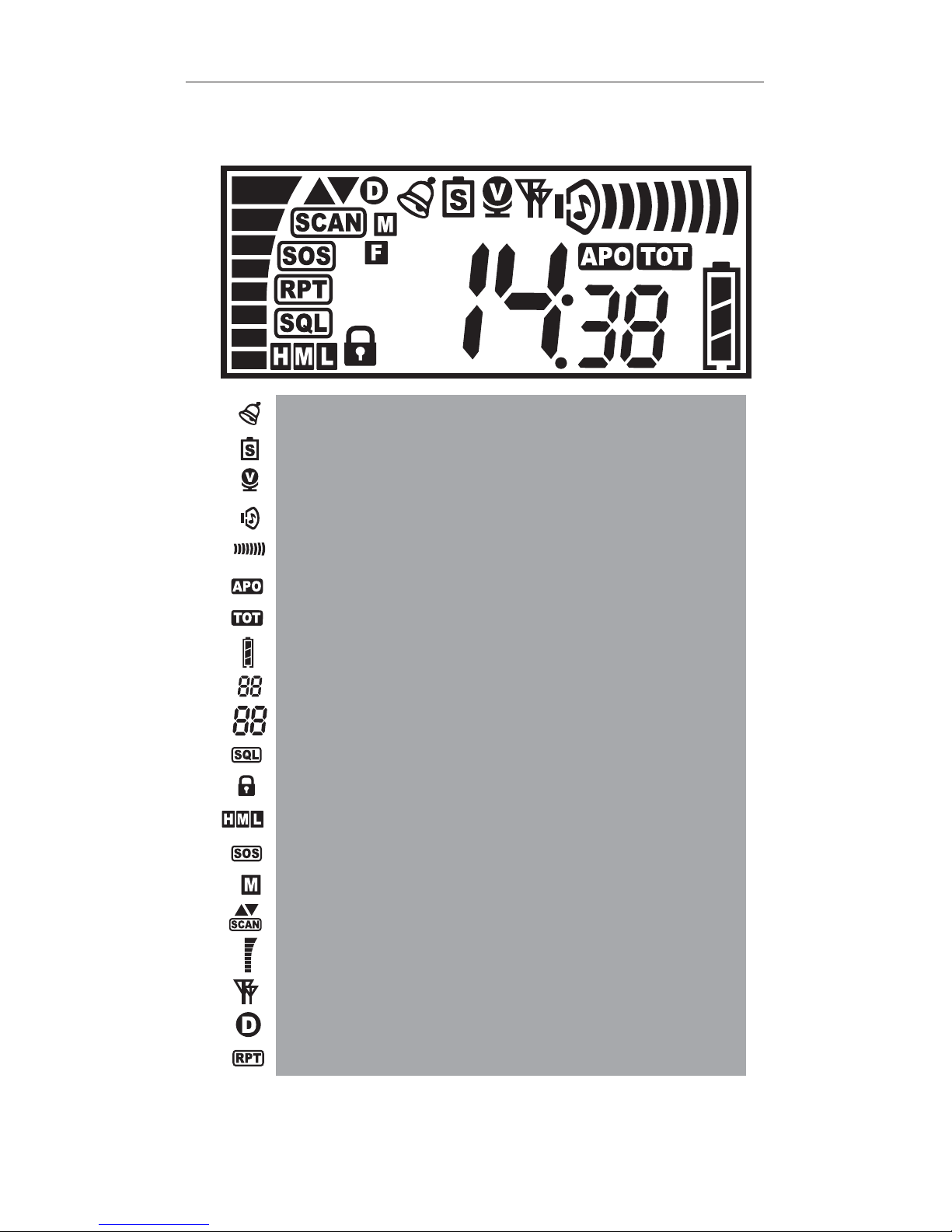

J Icons Guide

Tone call

Auto-Power Save

VOX (Voice-activate system)

Keypad tone

Volume

Auto-Power-Off

TX Time-Out-Timér

Battery power

CTCSS number

Channel number

Squelch level

Keypad lock

(not in use for this model)

Hazard (Emergency) channel

Memory Channel

Scanning

Signal strength indicator

(not in use for this model)

Dual channel watch

(not in use for this model)

English Zodiac FreeTalk Pro

Page 7

While holding , speak to the microphone area.

LED glows red during transmission. To receive,

release . LED glows green when receiving.

Keep about 10 cm from microphone area when

speaking slowly and clearly.

Momentarily press repeatedly on to adjust

volume louder. Momentarily press repeatedly on

to adjust volume lower. Press and hold or

to swiftly adjust volume. Do adjustment as you need.

J Operation Guide

Hold about 0.5 sec to power radio. While power

ON, hold about 1.5 sec to turn power off.

2. Transmitting/Receiving

1. Power ON/OFF

3. Volume adjustment

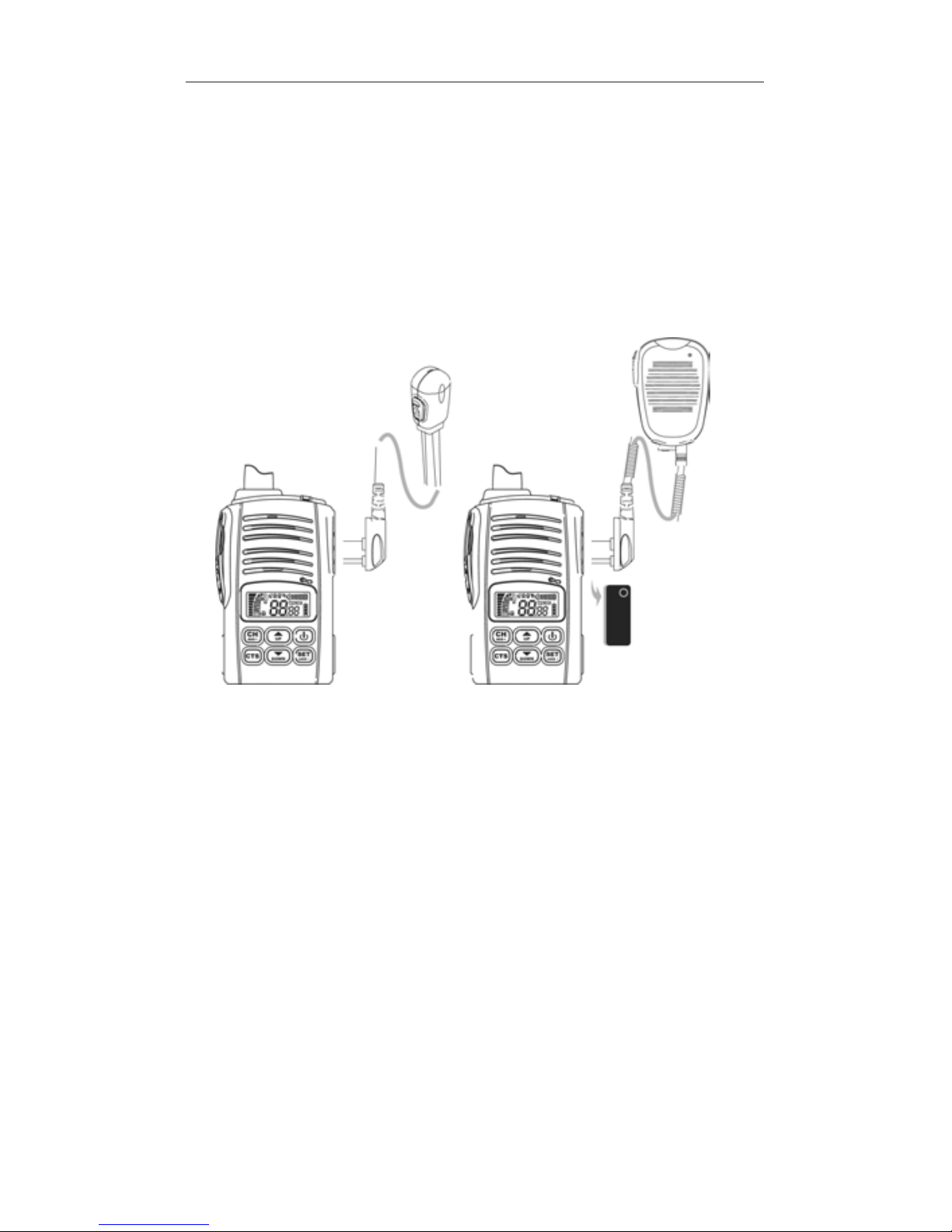

Caution: For external mic/ear user, adjust volume

starting from lowest level.

4. Channel selection

Zodiac FreeTalk Pro English

Page 8

Momentarily press . While channel icon blinks,

temporarily press repeatedly on or to

select channel. To preset channel, temporarily press

or .

5. Scan Channel

Momentarily press . While channel icon blinks,

hold on or about 2 sec. to start scanning

of channel. Jumping of channel numbers

increasingly or decreasingly indicates scan in

progress. Scan stops when it detect a busy channel.

Temporarily press on or will disable scan

and select the final busy channel.

Note: To scan, turn off CTCSS codes.

6. CTCSS ON/OFF

ON OFF

Hold on for about 2 sec. to enable CTCSS.

Hold on again for about 2 sec. to disable.

While CTCSS is enabled, press temporarily or

repeatedly to select CTCSS.

English Zodiac FreeTalk Pro

Page 9

7. LCD back light ON/OFF

Temporarily press to turn back light ON. Tempo-

rarily press again to turn back light OFF or it will

automatically turn OFF after 5 sec. lighting.

8. Monitoring

Hold on for about 1 sec. Static is heard if the

channel is clear or any voice on this channel can be

heard regardless of CTCSS settings. LED glows

green.

Monotor is used for following purposes

a. To receive weak signal due to distance or for signal

intermittently received.

b. To receive all signals on same channel even with

different CTCSS.

9. Keypad lock/unlock

Hold on for about 3 sec until shows on the

screen to confirm keypad lock is enabled. To unlock

keypad, hold on again for about 3 sec until

clear from the screen.

When keypad lock is enabled, volume control and

program features are locked to prevent accidental

function changes.

lock unlock

Zodiac FreeTalk Pro English

Page 10

10. Function settings

Temporarily press to enable menu mode on

screen. Use or to scrol menu item

between 1 and 9 .

Tone Call

Under menu item 1, tone call 1 - 7 can be selected.

Factory default: 1

Power Save Mode

Under meu item 2, power save modes 1-1 to 1-4 can

be selected. Choose 1-4 if talk time is short for best

power saving.

Factory default: OFF

OFF 1-4

English Zodiac FreeTalk Pro

Page 11

VOX ON/OFF

Under menu item 3, VOX ON/OFF can be selected.

Factory default: OFF

OFF ON

VOX sensitivity

Under menu item 4, VOX sensitivity levels 1 - 8 can

be selected. L8 is least sensitive.

Note: If VOX is disabled in , this feature is

automatically disabled.

L3 L8

TX/RX Different Channels

This feature is not in use for this model.

Keypad Tone

Under menu item 6, select ON/OFF. The beep sounds very weakly at OFF. Factory default: ON

OFF ON

Zodiac FreeTalk Pro English

Page 12

F7 Auto-Power

Under menu item 7, choose OFF/03/10/30/60 min. depending on your need. If 03 is selected, the radio automatically turns power off if none of the keys is operated or no signal received after 3 min. Factory default: OFF

OFF 03

Time-Out Timér

Under menu item 8, choose OFF/30/60/120/180 depending on your need. If 30 is selected, the radio will stop transmission if continous talk exceeds over 30 sec and the radio will automatically swift to receiving mode. Factory default: OFF

OFF 30

F9 Squelch

Under menu item 9, choose squelch level 1 to 9

depending on your need. If the squelch level is at 0,

the static sound is heard all the time. If setting at 1,

the radio is best to pick up weak signal but

English Zodiac FreeTalk Pro

Page 13

susceptible to interferences. Squelch level 9 is the

least sensitive and suited for use against high

interferences.

Factory default: 3

L3 L9

11. Tone Call

Holding temporarily press to send tone

call to other receivers. (For selection of tone call,

refer to .

12. VOX ON/OFF

ON OFF

Holding , temporarily press to enable

VOX. To disable it, hold and temporarily press

again. For programming of VOX sensitivity,

refer to .

Repeater

This feature is not in use for this model.

Zodiac FreeTalk Pro English

F10

Page 14

13. Memory Channel

1. Holding , temporarily press to select

memory channel. The memory channel is marked

with a . (Refer to 16 for setting of memory

channel.)

2. Holding , temporarily press to restore

to preset channel.

Factory default: CH01 and CTCSS OFF

14. Hazard (Emergency) Channel

Hold for about 3 sec to enable hazard channel

until shows on the display. To disable hazard

channel, hold for about 3 sec until

disappears. Factory default: CH01 and CTCSS OFF

While VOX is enabled, press of is no longer required during transmission. Just talk into the microphone area with appropriate sound (depending on VOX sensitivity).

English Zodiac FreeTalk Pro

Page 15

15. Dual channel watch

Press temporarily until channel number blinks.

Hold both and simultaneously for about

1 sec and release them to enable this feature. The

preset and memory channel blink each time on the

display. When signal on these channels is received,

sound can be heard and the receiving channel is

seen on the display. This channel is fixed for about 8

sec to reply. After 8 sec if no signal is received,

channel rotation begins.

To select channel for use during channel rotation,

temporarily press if the desired channel is seen.

This channel is on standby for about 8 sec before

channel rotation begins.

To disable this, temporarily press both and

simultaneously.

Open

16. Memory and hazard channels

1. Select favorite channel and CTCSS.

Zodiac FreeTalk Pro English

2. Hold and simultaneously first. With

still being hold, release and

temporarily press or repeatedly until

Page 16

3. When favorite channel shows, temporarily press

to select it.

4. After memorization, release to jump out of

memorization mode.

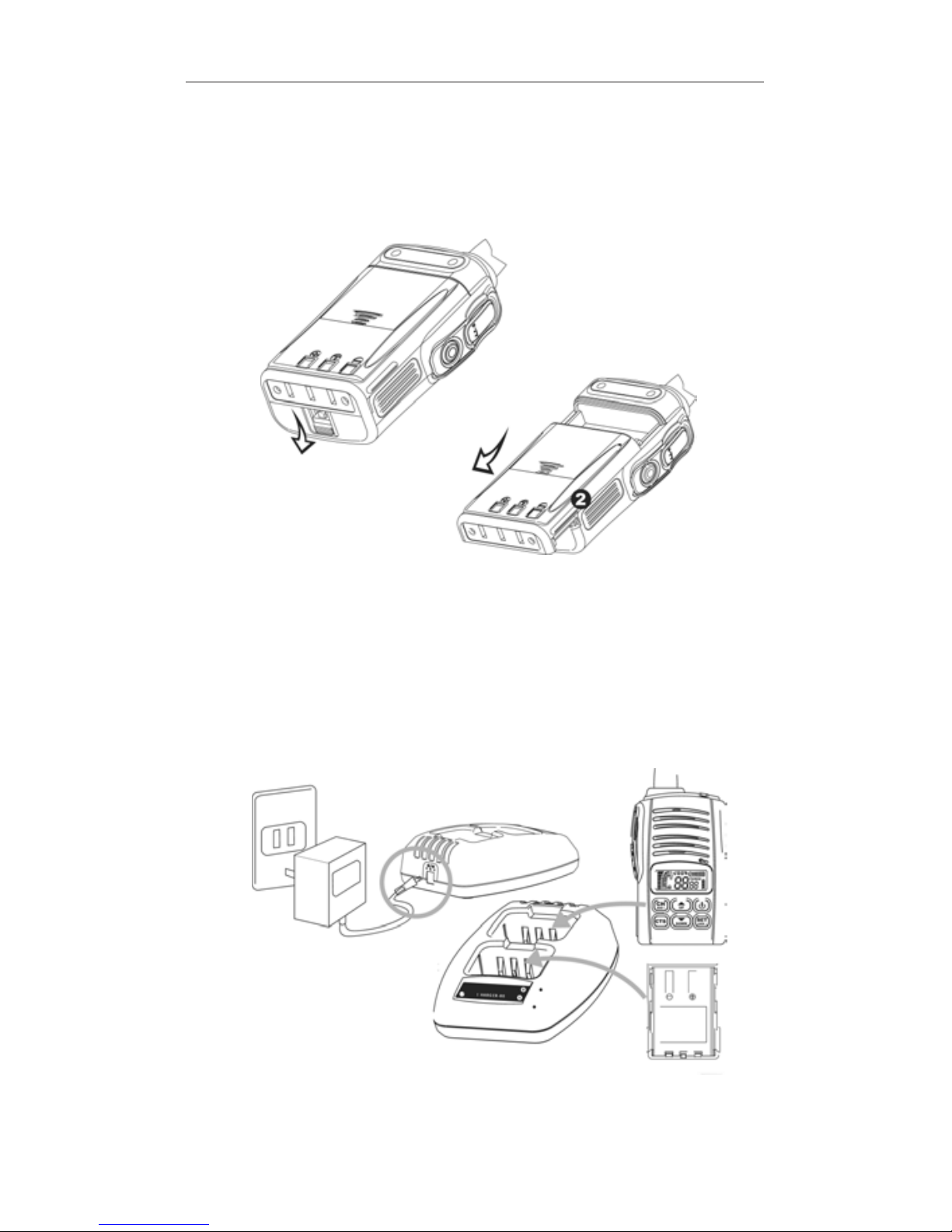

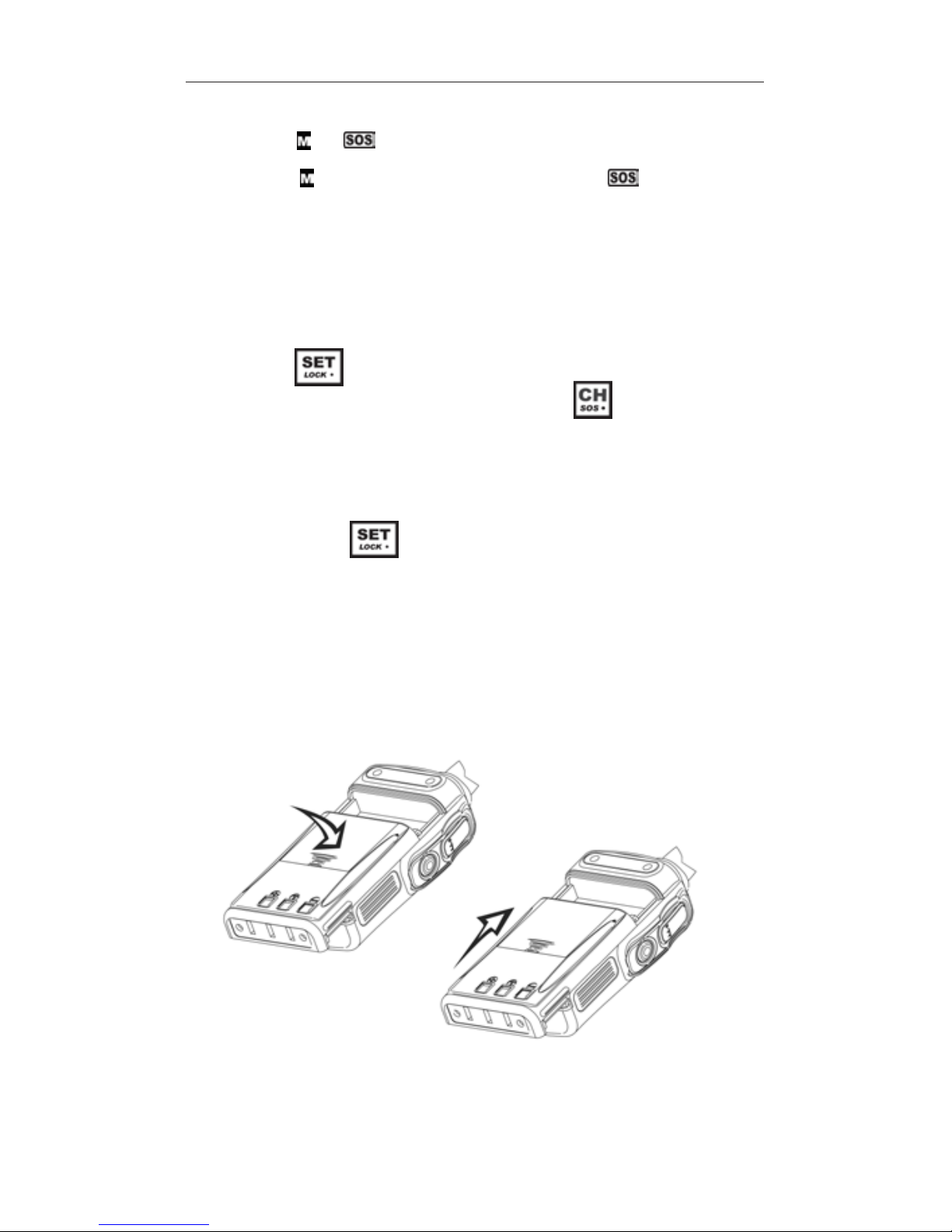

J Installing/removing battery pack

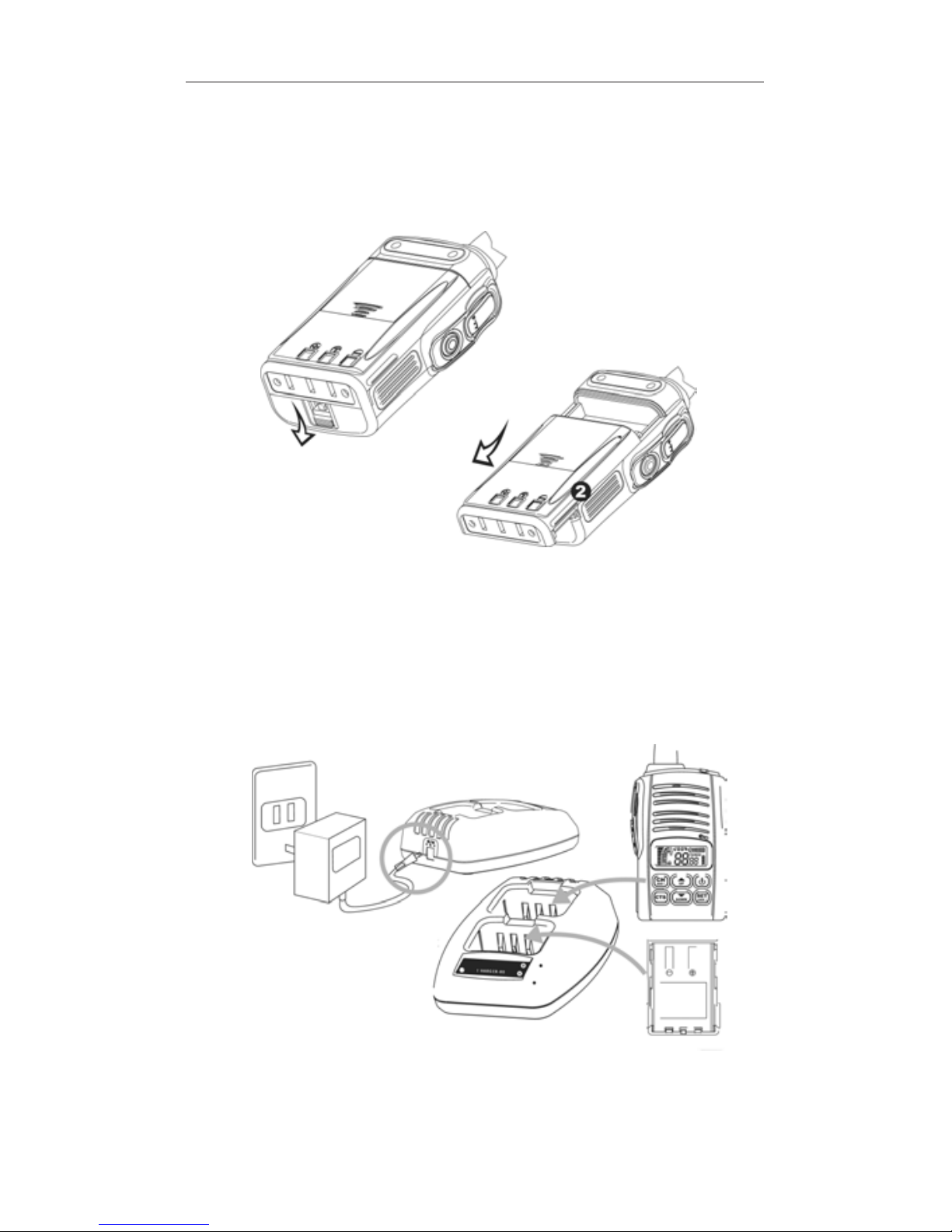

To install

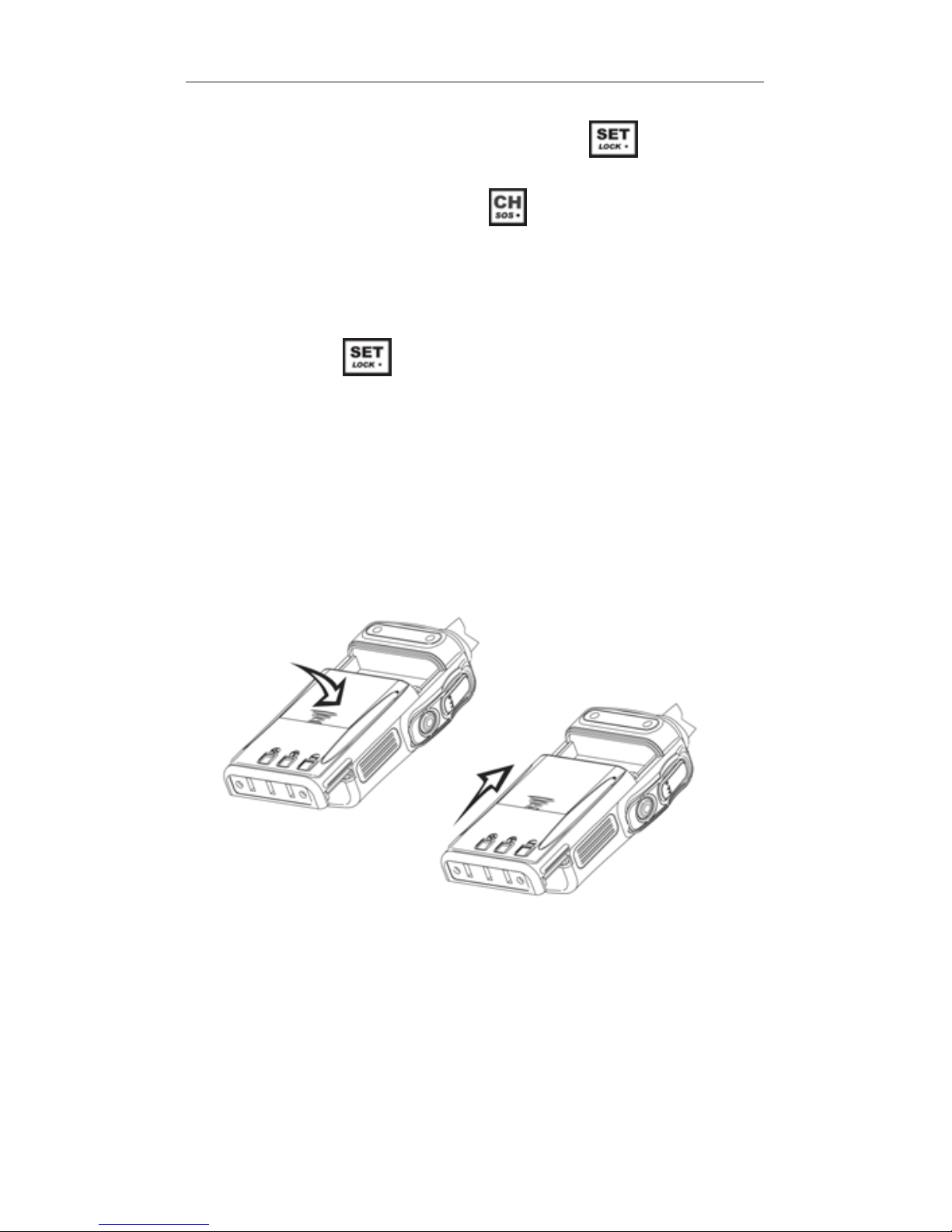

1. Place the battery pack into battery compartment as in illus #1.

2. Push battery pack forward as in illus #2. It will lock into compartment.

( shows the memory channel. shows the

hazard channel).

or shows on the display.

English Zodiac FreeTalk Pro

17. Restore to factory default settings

1. Turn power OFF.

2. Hold and turn power ON simultaneously.

Page 17

To remove

1. Holding the radio in one hand, push down battery latch as in illus #3.

2. Slide battery pack backwards as in illus #4.

J Battery charging

1. Power drop-in charger with standard AC/DC wall charger #1.

2. Drop radio with installed battery into the battery-withradio slot #2.

3. Drop spare battey pack into the battery-only slot #3.

Zodiac FreeTalk Pro English

Page 18

Single or dual charging is possible. Each LED light individually indicates charging slot in process. LED turns off when battery in slot is fully charged.

J PMR Channel frequency table

Channel Frequency (MHz) Channel Frequency (MHz)

1 446.00625 5 446.05625 2 446.01875 6 446.06875 3 446.03125 7 446.08125 4 446.04375 8 446.09375

J CTCSS frequency table

01=67.0Hz 11= 97.4Hz 21=136.5Hz 31=192.8Hz 02=71.9Hz 12=100.0Hz 22=141.3Hz 32=203.5Hz 03=74.4Hz 13=103.5Hz 23=146.2Hz 33=210.7Hz 04=77.0Hz 14=107.2Hz 24=151.4Hz 34=218.1Hz 05=79.7Hz 15=110.9Hz 25=156.7Hz 35=225.7Hz 06=82.5Hz 16=114.8Hz 26=162.2Hz 36=233.5Hz 07=85.4Hz 17=118.8Hz 27=167.9Hz 37=241.8Hz 08=88.5Hz 18=123.0Hz 28=173.8Hz 38=250.3Hz 09=91.5Hz 19=127.3Hz 29=179.9Hz 10=94.8Hz 20=131.8Hz 30=186.2Hz

English Zodiac FreeTalk Pro

Page 19

J Optional accessories

Battery pack NI-MH 7,2V/700mAh Twin charger CHG-80 Adapter ADA 12V/600mA External speaker/microphone SPE AL82A External earphone/microphone SPE AL83A

SPE AL83A SPE AL82A

Accessory jack cover

J Safety information

1. Use only the supplied antenna. Unauthorized antennas, modifications or attachments could damage the radio and changes or modifications not expressly approved by the party responsible for the compliance could void the authority to operate the radio.

2. Avoid storing in high temperature or humid place for long time

3. If strange smell or smoke comes off the radio, dispatch it to service center immediately

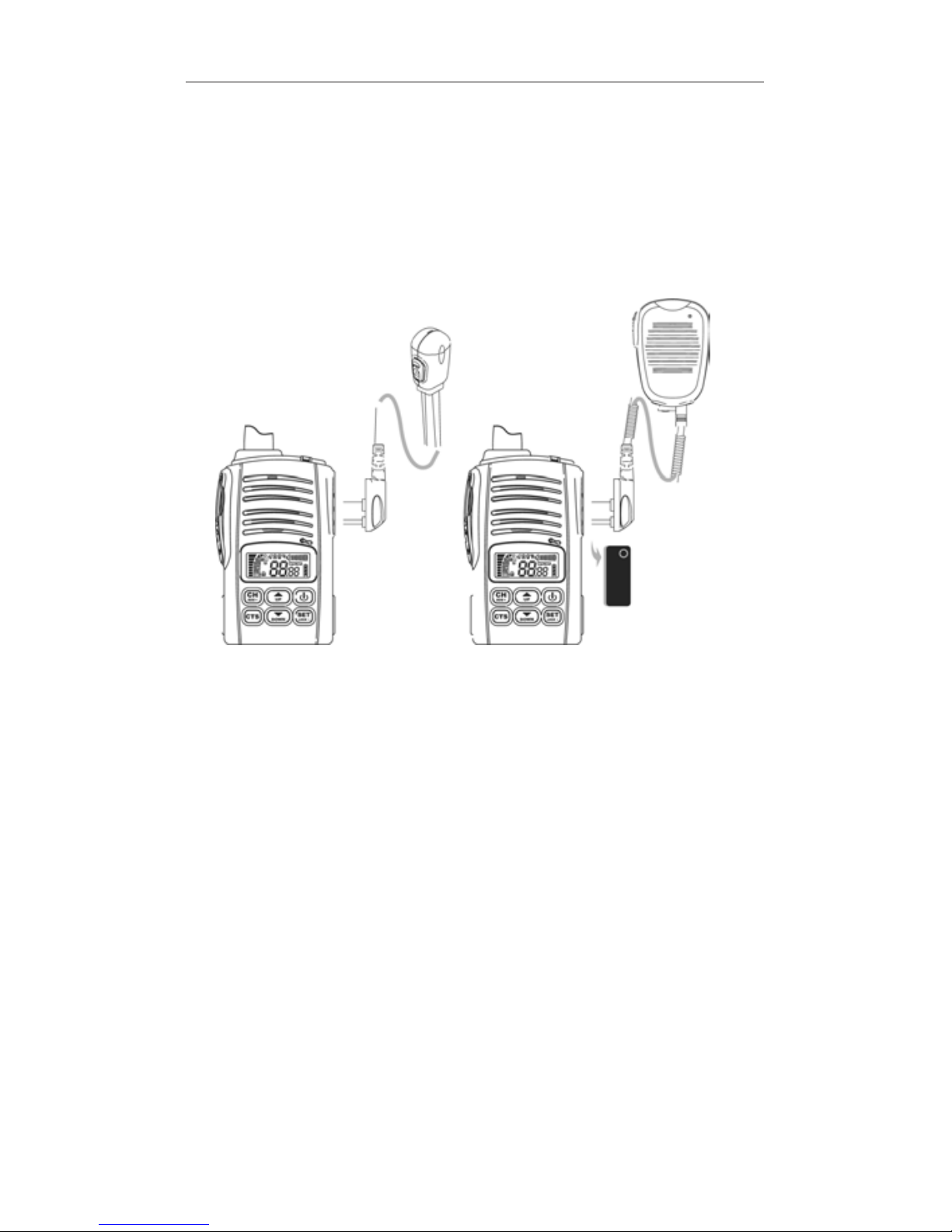

4. Turn to lowest volume if external mic/speaker is used, then adjust appropriately

5. Never use other power sources for charging other than the standard charger set designed for this radio model

6. Take off battery pack if out of use for long time

Zodiac FreeTalk Pro English

Page 20

J Specifications

Mode FM (F3E) Number of channels 8 (446.00625-446.09375MHz) Number of CTCSS 38 (67.0-250.3Hz) Frequency stability +/- 2.5kHz Frequency resolution 12.5kHz Power supply 7,2V RX current <40mA (auto save off) Audio output power > 500mW Sensitivity (12dB sinad) < 0.22 µV Operating temp. range -30oC to +70oC Weight (incl. battery) 250g External mic connector 2.5 mm (d), 3-conductor External SP connector 3.5 mm (d), 2-conductor

J Warranty

Zodiac will give 12 months warranty against failures made by the manufacturer from the date of purchase. The warranty will not cover damage made by the user, the user opening the equipment, moist, dirt, heat or cold. It will also not cover lightning / over voltage.

Please contact your dealer if a problem with the equipment arises.

English Zodiac FreeTalk Pro

Page 21

J Declaration of confirmity

Zodiac hereby declares that this PMR radio, Zodiac FreeTalk Pro, conforms to the major characteristic specifications and other relevant specifications given in the Directive 1999/5/EC, 89/336/EEC, 73/23/EEC and is made after following specifications: EN 300 296-1 V1.1.1 EN 301 489-3 V.1.4.1 EN 60950: 2000

The declaration of confirmity is available on our website www.zodiac.se.

For use in Sweden, Norway, Finland, Denmark and Iceland.

Zodiac Tele & Radio AB Box 759, Planiavägen 11 SE-131 24 NACKA www.zodiac.se [email protected]

Zodiac FreeTalk Pro English

Page 22

Bruksanvisning SVE

Page 23

J Introduktion

J Egenskaper

Tack för att du valt Zodiac FreeTalk Pro som din nya kommunikationsradio. Zodiac FreeTalk Pro är en PMR-radio (Private Mobile Radio) som ger dig möjlighet att prata med så många människor du vill, så ofta du vill, utan licens eller samtalsavgifter. Varje handenhet ska användas med en eller flera Zodiac FreeTalk Pro apparater.

Läs igenom bruksanvisningen innan du använder apparaten så att du har tillräcklig kunskap om funktionerna.

Bruksanvisningen finns även på vår hemsida, www.zodiac.se.

 Användning av TCXO resonator öker

frekvensstabiliteten

 Digitalt utvecklad vilket ger stabil kvalitet  Godkänd enligt: MIL STD 810E  7 anropstoner  Inbyggd röststyryning (VOX) i 8 olika lägen. Snabb

in-/urkoppling av VOX

 3-stegs Auto-power sparläge/4-stegs Auto-power

OFF/4-stegs Time-out-timer

 Både kanal- och frekvenssökningsfunktion  1 nödkanal och 1 minneskanal  8 kanaler med 38 pilottonkoder (CTCSS) för varje

kanal

 Bakgrundsbelyst display

Zodiac FreeTalk Pro Svenska

Page 24

J Innehåll

Beskrivning av radion side 4 Beskrivning av displayen side 5 Grundfunktioner side 6

Power ON/OFF side 6 Sändning/mottagning side 6 Volymkontroll side 6 Val av kanal side 6 Kanalsökning side 7 Pilottonsystem ON/OFF (CTCSS) side 7 Bakgrundsbelysning side 8 Monitor side 8 Knapplås side 8 Val av funktioner side 9

Anropstoner side 9 Strömsparläget side 9 VOX (röststyrning) side 10 VOX känslighet side 10 TX/RX (olika kanaler) side 10 Tangentljud side 10 Automatisk avstängning side 11 Time-Out Timér side 11 Squelch side 12

Repeater side 12 Anropston side 12 VOX ON/OFF side 12 Minneskanal side 13 Nödkanal side 13 2-kanalspassning side 13 Val av minneskanal og nödkanal side 14 Återställa til fabriksinställning side 15

Isättning/urtagning av batteripacket side 15 Laddning av batteri side 16 Kanalfrekvenstabell side 17 Pilottontabell side 17 Tilbehör side 18 Säkerhetsanvisningar side 18 Specifikationer side 19 Garanti side 19 Intyg side 20

Svenska Zodiac FreeTalk Pro

Page 25

J Beskrivning av radion

1. LED lampe

2. Extra högtalar jack

3. Extra mikrofon jack

4. Högtalare

5. Mikrofon

6. LCD Display

7. UP-knapp

8. Strömbrytare

9. Funktionsknapp

10. DOWN-knapp

11. Pilotton-knapp (CTCSS)

12. Kanal-knapp

13. Knapp for bakgrundslys/ monitor

14. PTT-knapp (Push-To-Talk)

15. Antenn

Zodiac FreeTalk Pro Svenska

Page 26

J Beskrivning av displayen

Anropston Auto-Power VOX (röststyrning) Knappklick Volym Auto-Power-Off TX Time-Out-Timér Batteristatus Pilotton (CTCSS code) Kanalnummer Squelch nivå (brusspärrnivå) Knapplås (Användas inte) Nödkanal Minneskanal Kanalsökning (scanning) Signalstyrkeindikator (Användas inte) 2-kanalspassning (Användas inte)

Svenska Zodiac FreeTalk Pro

Page 27

Tryck ner och håll , och prata med vanligt röst i mikrofonen. LED lampan lyser rött vid sändning. Släpp för mottagning. LED lampan lyser grönt vid mottagning. Håll radion med mikrofonen ca. 10 cm från munnen medan du talar med vanligt röst.

Tryck ner för att öka volymet. Tryck ner för att minska volymet. Tryck ner och håll eller för att snabbt justera ljudet.

J Grundfunktioner

Tryck ner för att slå på radion. För att slå av, tryck ner och håll i ca. 2 sekunder.

2. Sändning/Mottagning

1. Power ON/OFF

3. Volymkontroll

Notera! Vid användning av extra mikrofon eller handsfree, börja från lägsta volym vid volymjustering.

4. Val av kanal

Zodiac FreeTalk Pro Svenska

Page 28

Tryck ner . Medan kanalindikatoren blinkar i displayen, tryck ner eller för att välja önskad kanal. För förhandsinställning av kanalen, tryck på eller .

5. Kanalsökning (scanning)

Tryck ner . Medan kanalindikatoren blinkar, tryck ner och håll eller i 2 sekunder för att börja kanalsökningen. När kanalnumret gör et hopp, antingen upp eller ner, visar dette att kanalsökningen är aktiv. Sökningen stoppar när det detekteres en uptagen kanal. Et kort tryck på eller avslutar sökningen och senaste uptagna kanal väljas.

Vid kanalsökning skall Pilottonsystemet (CTCSS) vara inaktiverat, dvs. att radion inte söker CTCS tonerna

6. Pilottonsystem ON/OFF (CTCSS)

ON OFF

Tryck ner och håll i 2 sekunder för att aktivera pilottonsystemet. Tryck ner och håll på nytt i 2 sekunder för att slå av pilottonen. När Pilottonsystemet är aktiverat, tryck ner

Svenska Zodiac FreeTalk Pro

Page 29

7. Bakgrundsbelysning

Tryck ner för att slå på bakgrundsbelysning i displayen. Tryck ner på nytt för att slå av belysningen eller det stängs av automatisk efter 5 sekunder.

8. Monitor

Tryck ner och håll i ca. 1 sekund. Du hör nu brus om kanalen är ledig og alle signaler på kanalen oberoende av pilottoninställningen. LED lampan lyser grönt. Monitor användas för a. att motta svaga signaler pga. avstånden eller för

att motta periodiska signaler

b. att motta alle signaler på en kanal även vid olika

pilottoner.

9. Knapplås

Tryck och håll i ca. 3 sekunder til visas i displayen som bekräftar att knapplåsen är inkopplad. För att koppla ur knapplåsen, tryck ner och håll på nytt i 3 sekunder tills forsvinner.

När knapplåset är inkopplat, kommer volymkontrollen och funktionsval vara spärrade för att förhindra uönskade ändringar.

Låsad Åpen

eller för att välja ønskad pilotton. Spara ønskat värde genom att trycka ner .

Zodiac FreeTalk Pro Svenska

Page 30

10. Val av funktioner

Tryck ner för att öppna menyn i displayen. Använd och för att blädra i de olika menyerna för funktionsval 1 - 10.

F1 Anropston

Under funktionsval 1 väljar du mellan 7 olika anropstoner (1 - 7). Fabriksinställning: 1

F2 Strömsparläge

Under funktionsval 2 väljar du mellan olika strömsparinställninger. Välj 1-4 för lägsta strömanvändning om du som oftast har mycket korta samtal. Fabriksinställning: OFF

OFF 1-4

Svenska Zodiac FreeTalk Pro

Page 31

Röststyrning (VOX)

Under funktionsval 3 kan du välja om VOXfunktionen skall inkopplas eller urkopplas. Fabriksinställning: OFF

OFF ON

F4 VOX känslighet

Under funktionsval 4 kan du välja mellan 8 känslighetsnivåer för VOX. Nivå L8 ger lägsta känslighet. Se även pkt. 12. Notera! Denne funktionen blir automatisk borttagen om VOX är urkopplad under .

L3 L8

F5 TX/RX olika kanaler

Funktionen användas inte i Sverige.

F6 Tangentljud

Under funktionsval 6 kan du välja om knappklick skall inkopplas eller urkopplas. Knappklicket ger en ton varje gång en knapp trycks ner. Endast svag ton vid OFF. Fabriksinställning: ON

OFF ON

Zodiac FreeTalk Pro Svenska

Page 32

F7 Automatisk avstängning

Under funktionsval 7 kan du välja mellan OFF/03/10/ 30/60 min. för Auto-power. Om 03 väljs, kommer radion stängas av automatisk om inte några knapptryckningar sker eller några signaler tas emot i löpet av 3 minutter. Fabriksinställning: OFF

OFF 03

F8 Time-Out Timér

Under funktionsval 8 kan du välja mellan OFF/30/60/ 120/180 sekunder för Time-Out Timérn. Om 30 väljs, kommer radion stoppa sändningen vid konstant tal i mer än 30 sekunder och automatisk växla till mottagning. Fabriksinställning: OFF

OFF 30

F9 Squelch

Under funktionsval 9 kan du välja mellan 9 nivåer för squelch. Nivå 0 ger högsta känslighet och konstant brus. Nivå 1 är bäst vid svaga signaler, men är samtidigt känslig för interferens. Nivå 9 ger

Svenska Zodiac FreeTalk Pro

Page 33

lägst känslighet och är bäst anpassad för anvädning vid mycket interferens. Fabriksinställning: 3

L3 L9

11. Anropston

Under sändning ( trycks ner), tryck för att sända anropston til mottagare. För val av anropston, se .

12. VOX ON/OFF

ON OFF

Under sändning ( trycks ner), tryck för att koppla in VOX (röststyrningsfuntion). För att koppla ur VOX, håll och tryck igen. För val av känslighet för VOX, se .

När VOX er innkopplat, är det inte nödvändigt att trycka under sändning. Endast tal i mikrofonen med lämplig styrka (beroende av vald känslighet).

F10 Repeater

Funktionen användas inte i Sverige.

Zodiac FreeTalk Pro Svenska

Page 34

13. Minneskanal

1. Håll och tryck för att välja minnes kanal. Minneskanalen är märkt vid . (Se pkt. 17 för förhandsinställning av minneskanalen.)

2. Håll och tryck för att ätervända til tidligere vald kanal.

Fabriksinställning: CH01 och CTCSS OFF

14. Nödkanal

För att koppla in nödkanalen, tryck ner i ca. 3 sekunder tills visas i displayen. För att koppla ur nödkanalen, tryck ner i ca. 3 sekunder tills forsvinner från displayen.

15. 2-kanalspassning

Åpen

Svenska Zodiac FreeTalk Pro

Page 35

Tryck och håll tills kanalindikatoren blinkar. Håll och samtidigt i ca. 1 sekund och släpp knapparna för att koppla in funktionen. Förhandsinstäld kanal och minneskanal blinkar växlande i displayen. När en signal tas emot på dessa kanaler, visas kanalnumret i displayen. Denne kanal är låst i ca. 8 sekunder för att svara. Om inga signaler tas emot inom 8 sekunder, börjar kanalväxlande igen. För att välja en kanal för användning under kanalväxlande, tryck när önskad kanal visas. Denne kanal kommer då vara i standby ställning i ca. 8 sekunder tills kanalväxlande börjar igen. För att förhindra detta, tryck ner samtidigt och .

16. Val av minneskanal och nödkanal

1. Välj önskad kanal och pilotton (CTCSS).

2. Tryck och håll och samtidigt. Medan

hålls, släpps och tryck därefter

eller tills eller visas i displayen.

visar minneskanalen och nödkanalen.

eller

Zodiac FreeTalk Pro Svenska

Page 36

3. När önskad kanal visas, tryck för att välja denna kanal.

4. Efter lagring, släpp för att avsluta programmeringsläget.

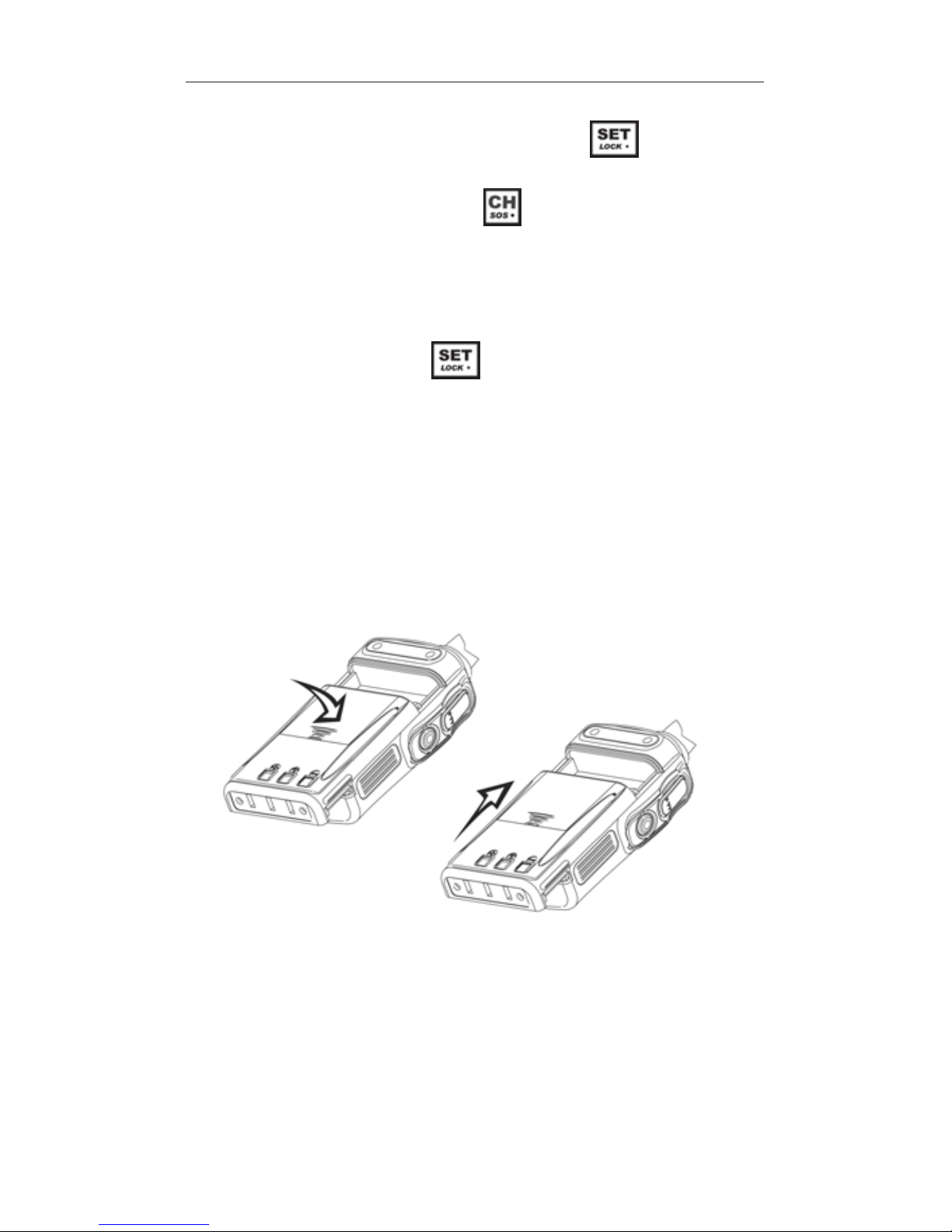

J Isättning/urtagning av batteripaket

Isättning av batteri

1. Sätt i batteripaketet i batterifacket enligt figur #1.

2. Skjut batteriet uppåt enligt figur #2. Batteriet låsas på plats.

Svenska Zodiac FreeTalk Pro

17. Återställa till fabriksinställning

1. Slå av radion.

2. Håll tangenten inne samtidigt som du slår på radion.

Page 37

Urtagning av batteri

1. Håll radion med en hand och skjut låshändeln till batterifacket enligt figur #3.

2. Skjut batteriet nedåt enligt figur #4.

J Laddning av batteri

1. Plugga laddarens strömadapter i en 230V väggkontakt, se figur #1.

2. Sett radion med batteri i laddarens plats #2.

3. Sett ekstra batteripaket i laddarens plats #3.

Zodiac FreeTalk Pro Svenska

Page 38

Laddaren har två laddningsplatser och kan samtidigt ladda en radio med batteri och ett extra batteri. Båda enkel eller dubbel laddning är möjligt. Varje laddningsplats har egen LED lampa som visar laddningsstatus. LED lampa slocknar när batteriet är fullladdat.

J Kanalfrekvens tabell

Kanal Frekvens (MHz) Kanal Frekvens (MHz)

1 446.00625 5 446.05625 2 446.01875 6 446.06875 3 446.03125 7 446.08125 4 446.04375 8 446.09375

J Pilottontabell (CTCSS)

Svenska Zodiac FreeTalk Pro

Page 39

J Tilbehör

Batteripaket NI-MH 7,2V/700mAh Dubbel bordsladdare CHG-80 12V/600mA Adapter Monofon Headset Se www.zodiac.se för senaste uppdaterade tilbehörslista.

SPE AL82A

Lock för jack till tilbehör

J Säkerhetsanvisningar

1. Skydda radion mot fukt, vatten, köld och extrem

värme.

2. Apparaten rengörs med en lätt fuktad trasa. Använd

inte rengörings- eller lösningsmedel som kan skada apparatet så att garantin upphävs.

3. Inte utför reparationer/ingrepp i radion eller byte av deler. Garantin gäller inte under sådana tilfällen.

4. Sätt volymen på lägsta nivå när extra mikrofon/ högtalare ansluts och justera därefter volymen.

5. Använd alltid Zodiac originaltilbehör.

6. Ta alltid ur batterierna när handenheten inte skall

användas under längre tid.

SPE AL83A

Zodiac FreeTalk Pro Svenska

Page 40

J Specifikationer

Modus FM (F3E) Kanaler 8 (446.00625-446.09375MHz) Pilotton 38 (67.0-250.3Hz) Frekvensstabilitet +/- 2.5kHz Kanalavstånd 12.5kHz Strömförsörjning 7,2V RX ström <40mA (auto save off) Audio utgångseffekt >500mW Känslighet (12dB sinad) <0,22µV Driftstemperatur -30oC till +70oC Vikt (inkl. batteri) 250g Extra mikrofon jack 2.5 mm (diameter), 3-polig Extra hörlur jack 3.5 mm (diameter), 2-polig

J Garanti

Zodiac Tele & Radio AB ger garanti i 12 månader mot fabrikationsfel. Utöver detta tillkommer konsumentköplagens bestämmelse om reklamationsrätt. Vid reklamation- eller garantihändelser måste dokumentation om köpdatum kunna visas i form av kvitto eller liknande. Vid näringsköp gäller särskilda regler. Inom garantitiden reparerar Zodiac Tele & Radio AB alla fel som fanns vid köpetillfället, förutsatt att apparaten är inlämnad hos den återförsäljare den är köpt hos, eller till Zodiac’s serviceverkstad. Eventuell frakt betalas av köparen. Apparaten måste alltid förpackas ordentligt eller i orginalförpackning för att skydda apparaten vid sändning. Skador som uppkommit pga handavandefel som strider mot denna bruksanvisning, slitage, överspänning, slag, fuktskada, blixtnedslag eller ingrepp av oauktoriserade personer, faller inte under några omständigheter in under garantin och repareras efter överenskommelse med köparen mot betalning.

Svenska Zodiac FreeTalk Pro

Page 41

J Intyg

Härmed intygar Zodiac Tele & Radio AB att Zodiac FreeTalk Pro levereras i överensstämmelse med de väsentligaste egenskapskrav och övriga relevanta bestämmelser som framgår av direktivene 1999/5/EC, 89/336/EEC, 73/23/EEC och är tillverkad efter följande specifikationer: EN 300 296-1 V1.1.1 EN 301 489-3 V1.4.1 EN 60 950: 2000

Intyg om överensstämmelse finns även på vår hemsida, www.zodiac.se.

Produkten får användas i följande länder: Sverige, Norge, Danmark, Finland, Island

Zodiac FreeTalk Pro marknadsförs i Sverige av:

Zodiac Tele & Radio AB Box 759 131 24 NACKA www.zodiac.se [email protected]

Zodiac FreeTalk Pro Svenska

Page 42

Brukerveiledning NOR

Page 43

J Innledning

Gratulerer med ditt valg av Zodiac FreeTalk Pro som din nye kommunikasjonsradio. Zodiac FreeTalk Pro er et PMR-utstyr (Private Mobile Radio) som gir deg mulighet til å snakke med så mange mennesker du vil, så ofte du vil, uten konsesjon eller samtaleavgifter. Zodiac FreeTalk Pro er veldig enkel å bruke, selv for barn.

Det anbefales at brukerveiledningen leses nøye før radioen tas i bruk slik at du får nødvendig kunnskap om de ulike funksjonene.

Brukerveiledningen finnes også på vår hjemmeside www.zodiac.no.

J Egenskaper

 Bruk av TCXO resonator øker frekvensstabiliteten  Digitalt utviklet sikrer stabil kvalitet  Ekstra lite håndsett i solid materiale som tilfredstiller

USMilitary Standards 810E

 7 anropstoner og MORSE-kode  8 VOX-nivåer med hurtig inn-/utkobling av VOX  3-trinns Auto-power sparemodus/4-trinns Auto-

power OFF/4-trinns Time-out-timér

 Både kanal- og frekvenssøkefunksjon  1 nødkanal og 1 minnekanal  14 kanaler med 38 pilottonekoder (CTCSS) for hver

kanal

 Bakgrunnsbelyst display

Zodiac FreeTalk Pro Norsk

Page 44

J Innhold

Beskrivelse av radioen side 4 Beskrivelse av displayet side 5 Virkemåte side 6

Power ON/OFF side 6 Sending/mottaking side 6 Justering av volumet side 6 Valg av kanal side 6 Kanalsøking side 7 Pilottonesystem ON/OFF (CTCSS) side 7 Bakgrunnslys side 8 Monitor side 8 Tastelås side 8 Valg av funksjoner side 9

Anropstoner side 9 Strømsparemodus side 9 VOX (stemmestyring) side 10 VOX følsomhet side 10 TX/RX (Forskjellige kanaler) side 10 Tastetoner side 11 Auto-power side 11 Time-Out Timér side 11 Squelch side 12

Repeater side 12 Anropstone side 12 VOX ON/OFF side 12 Minnekanal side 13 Nødkanal side 13 2-kanalvakt side 14 Valg av minnekanal og nødkanal side 14 Gjenopprette fabrikkinnstillinger side 15

Innsetting/fjerning av batteripakke side 15 Ladning av batteri side 16 Frekvenstabell kanaler side 17 Pilottonetabell side 17 Tilbehør side 18 Sikkerhetsanvisninger side 18 Tekniske data side 19 Garanti side 19 Samsvarserklæring side 20

Norsk Zodiac FreeTalk Pro

Page 45

J Beskrivelse av radioen

1. LED lampe

2. Ekstern høyttaler jack

3. Ekstern mikrofon jack

4. Høyttaler

5. Mikrofon

6. LCD Display

7. UP-tast (opp)

8. Power-tast

9. Funksjonstast

10. DOWN-tast (ned)

11. Pilottone-tast (CTCSS)

12. Kanaltast

13. Tast for bakgrunnslys/ monitor

14. PTT-tast (Push-To-Talk)

15. Antenne

Zodiac FreeTalk Pro Norsk

Page 46

J Beskrivelse av displayet

Anropstone Auto-Power sparemodus VOX (talestyring) Tastetone Volum Auto-Power-Off TX Time-Out-Timér Batteristatus Pilottonekode (CTCSS code) Kanalnummer Squelch nivå (støysperrenivå) Tastelås (Ikke i bruk) Nødkanal Minnekanal Kanalsøking (scanning) Signalstyrkeindikator (Ikke i bruk) 2-kanalvakt (Ikke i bruk)

Norsk Zodiac FreeTalk Pro

Page 47

Trykk og hold inne , og snakk med normal stemme i mikrofonen. LED lampe lyser rødt under sending. Slipp for å motta. LED lampe lyser grønt under mottaking. Hold håndsettet med mikrofonen ca. 10 cm fra munnen mens du snakker med normal stemme.

Trykk for å øke volumet. Trykk for å minske volumet. Trykk og hold eller for hurtig volumjustering.

J Virkemåte

Trykk for å slå på håndsettet. For å slå av, trykk og hold nede i ca. 2 sekunder.

2. Sending/Mottaking

1. Power ON/OFF

3. Justering av volumet

NB! Ved bruk av ekstern mikrofon eller høretelefon, start fra laveste volum ved justering av volumet.

4. Valg av kanal

Zodiac FreeTalk Pro Norsk

Page 48

Trykk . Mens kanalindikatoren blinker i displayet, trykk eller for å velge ønsket kanal. For å forhåndsinnstille kanalen, trykk kort på eller .

5. Kanalsøking (scanning)

Trykk . Mens kanalindikatoren blinker, trykk og hold eller i 2 sekunder for å starte kanalsøkingen. Når kanalnummeret gjør et hopp, enten opp eller ned, viser dette at kanalsøkingen er aktiv. Søkingen stanser når det detekteres en opptatt kanal. Et kort trykk på eller avslutter søkingen og den siste opptatte kanalen velges.

Ved kanalsøking skal Pilottonesystemet (CTCSS) være avslått dvs. at radioen ikke søker på CTCS toner

6. Pilottonesystem ON/OFF (CTCSS)

ON OFF

Trykk og hold i 2 sekunder for å aktivere pilottonesystemet. Trykk og hold på nytt i 2 sekunder for å slå av igjen pilottonen. Når Pilottonesystemet er slått på, trykk eller

Norsk Zodiac FreeTalk Pro

Page 49

7. Bakgrunnslys

Trykk et kort øyeblikk for å slå på bakgrunnslyset i displayet. Trykk på nytt for å slå av igjen lyset eller det slås av automatisk etter 5 sekunder.

8. Monitor

Trykk og hold i ca. 1 sekund. Du vil nå høre susing hvis kanalen er ledig eller alle signalene på kanalen høres uavhengig av pilottoneinnstillingen. LED lampe lyser grønt.

Monitor brukes for a. å motta svake signaler pga. avstanden eller for

å motta periodiske signaler

b. å motta alle signaler på en kanal selv med

forskjellige pilottoner.

9. Tastelås

Trykk og hold i ca. 3 sekunder til vises i displayet som bekreftelse på at tastelåsen er innkoblet. For å koble ut tastelåsen, trykk og hold på nytt i 3 sekunder inntil forsvinner.

Når tastelåsen er innkoblet, vil volumkontroll og funksjonsvalg være sperret for å forhindre uønskede endringer.

Låst Åpen

for å velge ønsket pilottone. Lagre ønsket verdi ved å trykke på .

Zodiac FreeTalk Pro Norsk

Page 50

10. Valg av funksjoner

Trykk for å starte valg av funksjoner og åpne menymodus i displayet. Bruk og for å bla i de forskjellige menyene for funksjonsvalgene 1 - 10.

F1 Anropstoner

Under funksjonsvalg 1 kan du velge mellom 7 ulike anropstoner (1 - 7). Fabrikkinnstilling: 1

F2 Strømsparemodus

Under funksjonsvalg 2 kan du velge mellom ulike strømspareinnstillinger. Velg 1-4 for minst mulig strømforbruk hvis du for det meste har mye korte samtaler. Fabrikkinnstilling: OFF

OFF 1-4

Norsk Zodiac FreeTalk Pro

Page 51

Stemmestyring (VOX)

Under funksjonsvalg 3 kan du velge om VOXfunksjonen skal være innkoblet eller utkoblet. Fabrikkinnstilling: OFF

OFF ON

F4 VOX følsomhet

Under funksjonsvalg 4 kan du velge mellom 8 følsomhetsnivåer for VOX. Nivå L8 gir lavest følsomhet. Se også pkt. 12. NB! Denne funksjonen blir automatisk fjernet hvis VOX er utkoblet under .

L3 L8

F5 TX/RX forskjellige kanaler

Denne funksjonen er ikke i bruk i Norge.

F6 Tastetoner

Under funksjonsvalg 6 kan du velge om tasteklikk skal være innkoblet eller utkoblet. Tastetoner gir en tone hver gang en tast trykkes ned. Kun svak tone ved OFF Fabrikkinnstilling: ON

OFF ON

Zodiac FreeTalk Pro Norsk

Page 52

F7 Auto-power

Under funksjonsvalg 7 kan du velge mellom OFF/03/ 10/30/60 min. for Auto-power. Hvis 03 velges, vil radioen bli slått av automatisk hvis ingen taster er trykket eller intet signal er mottatt i løpet av 3 minutter. Fabrikkinnstilling: OFF

OFF 03

F8 Time-Out Timér

Under funksjonsvalg 8 kan du velge mellom OFF/30/ 60/120/180 sekunder for Time-Out Timéren. Hvis 30 velges, vil radioen stoppe sendingen ved kontinuerlig tale i mer enn 30 sekunder og automatisk skifte til mottaking. Fabrikkinnstilling: OFF

OFF 30

F9 Squelch

Under funksjonsvalg 9 kan du velge mellom 9 nivåer for squelch. Nivå 0 gir høyest følsomhet og medfører konstant susing. Nivå 1 er best ved svake signaler, men er samtidig følsom for interferens. Nivå 9 gir

Norsk Zodiac FreeTalk Pro

Page 53

minst følsomhet og er best egnet for bruk ved mye interferens. Fabrikkinnstilling: 3

L3 L9

11. Anropstone

Under sending ( holdes inne), trykk for å sende en anropstone til mottakere. For valg av anropstone, se .

12. VOX ON/OFF

ON OFF

Under sending ( holdes inne), trykk for å koble inn VOX (stemmestyringsfunksjon). For utkobling av VOX, hold og trykk på nytt. For valg av følsomhet for VOX, se .

Når VOX er innkoblet, er det ikke lenger nødvendig å trykke under sending. Bare snakk i mikrofonen med passende styrke (avhengig av valgt følsomhet).

F10 Repeater

Denne funksjonen er ikke i bruk i Norge.

Zodiac FreeTalk Pro Norsk

Page 54

13. Minnekanal

1. Hold og trykk for å velge minnekanal. Minnekanalen er merket med . (Se pkt. 17 for forhåndsinnstilling av minnekanalen.)

2. Hold og trykk for å gå tilbake til den tidligere valgte kanalen.

Fabrikkinnstilling: CH01 og CTCSS OFF

14. Nødkanal

For å koble inn nødkanalen, hold inne i ca. 3 sekunder inntil vises i displayet. For å koble ut nødkanalen igjen, hold inne i ca. 3 sekunder inntil forsvinner fra displayet.

15. 2-kanalvakt

Åpen

Norsk Zodiac FreeTalk Pro

Page 55

Trykk og hold til kanalindikatoren blinker. Hold og inne samtidig i ca. 1 sekund og slipp dem deretter for å koble inn funksjonen. Forhåndsvalgt kanal og minnekanal blinker vekselsvis i displayet. Når et signal mottas på disse kanalene, vises kanalnummeret i displayet. Denne kanalen er låst i ca. 8 sekunder for å svare. Hvis intet signal blir mottatt etter 8 sekunder, starter kanalvekslingen igjen. For å velge en kanal å bruke under kanalvekslingen, trykk når ønsket kanal vises. Denne kanalen vil være i standby stilling i ca. 8 sekunder før kanalvekslingen starter igjen. For å unngå dette, trykk samtidig og .

16. Valg av minnekanal og nødkanal

1. Velg ønsket kanal og pilottone (CTCSS).

2. Trykk og hold og samtidig. Mens fortsatt holdes, slippes og trykk deretter eller inntil eller vises i displayet.

viser minnekanalen og nødkanalen.

eller

Zodiac FreeTalk Pro Norsk

Page 56

3. Når ønsket kanal vises, trykk for å velge denne.

4. Etter lagring, slipp for å gå ut av programmeringsmodus.

J Innsetting/fjerning av batteripakke

Innsetting av batteri

1. Legg batteripakken i batterirommet som vist på tegning #1.

2. Skyv batteriet oppover som vist på tegning #2. Batteriet vil bli låst på plass.

Norsk Zodiac FreeTalk Pro

17. Gjenopprette fabrikkinnstillinger

1. Slå av radioen (power OFF).

2. Trykk og hold og samtidig slå på radioen (power ON).

Page 57

Fjerning av batteri

1. Hold radioen med den ene hånden og skyv låsehendelen til batterirommet som vist på tegning #3.

2. Skyv batteriet nedover som vist på tegning #4.

J Ladning av batteri

1. Plugg laderens strømforsyning i en 230V veggkontakt, se tegning #1.

2. Sett radioen med batteri i laderens ladeplass #2.

3. Sett ekstra batteripakke i laderens ladeplass #3.

Zodiac FreeTalk Pro Norsk

Page 58

Laderen har to ladeplasser og kan samtidig lade en radio med innsatt batteri og et ekstra batteri. Både enkel eller dobbel ladning er mulig. Hver ladeplass har egen LED lampe som viser ladestatus. LED lampen slokker når batteriet er fulloppladet.

J Frekvenstabell kanaler

Kanal Frekvens (MHz) Kanal Frekvens (MHz)

1 446.00625 5 446.05625 2 446.01875 6 446.06875 3 446.03125 7 446.08125 4 446.04375 8 446.09375

J Pilottonetabell (CTCSS)

Norsk Zodiac FreeTalk Pro

Page 59

J Tilbehør

Batteripakke NI-MH 7,2V/700mAh Dobbel bordlader CHG-80 12V/600mA Adapter ADA Ekstern høyttaler/mikrofon SPE AL82A Ekstern øretelefon/mikrofon SPE AL83A Se www.zodiac.no for oppdatert tilbehørsliste.

SPE AL83A SPE AL82A

Deksel for jack til tilbehør

J Sikkerhetsanvisninger

1. Beskytt radioen mot fuktighet, vann, kulde og ekstrem varme.

2. Radioen rengjøres med en lett fuktet klut. Bruk ikke rengjørings- eller løsningsmidler som kan skade radioen slik at garantien oppheves.

3. Ikke foreta reparasjoner/inngrep i radioen eller utskifting av deler. Garantien vil i slike tilfeller bortfalle.

4. Sett volumet på laveste nivå ved tilkobling av ekstern mikrofon/høyttaler og etterjuster volumet.

5. Bruk kun original lader

6. Ta alltid ut batteriet når radioen ikke skal brukes på en lengre stund.

Zodiac FreeTalk Pro Norsk

Page 60

J Tekniske data

Modus FM (F3E) Antall kanaler 8 (446.00625-446.09375MHz) Antall pilottoner 38 (67.0-250.3Hz) Frekvensstabilitet +/- 2.5kHz Kanalavstand 12.5kHz Strømforsyning 7,2V RX strøm <40mA (auto save off) Audio utgangseffekt >500mW Følsomhet (12dB sinad) <0,22µV Driftstemperaturområde -30oC til +70oC Vekt (inkl. batteri) 250g Ekstern mikrofon jack 2.5 mm (diameter), 3-leder Ekstern SP jack 3.5 mm (diameter), 2-leder

J Garanti

Zodiac Norge AS gir garanti i 12 måneder mot fabrikasjonsfeil. Utover dette kommer kjøpslovens bestemmelser om reklamasjonsrett. Ved reklamasjoneller garantihenvendelser må dokumentasjon på kjøpsdato fremlegges i form av kjøpskvittering eller lignende. Ved næringskjøp gjelder særskilte regler.

Innenfor garantitiden reparerer Zodiac Norge AS alle feil som var iboende i apparatet i kjøpsøyeblikket, forutsatt at apparatet innleveres hos den forhandleren hvor det ble kjøpt, eller til Zodiac”s serviceverksted. Eventuell frakt betales av kjøperen. Apparatet må alltid pakkes forsvarlig eller i originalemballasjen ved forsendelsen.

Skader som skyldes feil bruk i henhold til bruksanvisningen, slitasje, overspenning, slag, fuktskade, lynnedslag eller inngrep av uaotoriserte personer, faller ikke under noen omstendigheter inn under garantien og vil bli reparert etter ordre fra kjøper mot betaling.

Norsk Zodiac FreeTalk Pro

Page 61

J Samsvarserklæring

Herved erklærer Zodiac Norge AS at Zodiac FreeTalk Pro leveres i overensstemmelse med de vesentlige egenskapskrav og øvrige relevante bestemmelser som fremgår av direktivene 1999/5/EC, 89/336/EEC, 73/23/ EEC og er laget etter følgende spesifikasjoner: EN 300 296-1 V1.1.1 EN 301 489-3 V.1.4.1 EN 60 950: 2000

Samsværserklæring finnes også på vår hjemmeside www.zodiac.no.

Zodiac FreeTalk Pro kan brukes i følgende land: Sverige, Norge, Danmark, Finland og Island. (For bruk i andre land må det kontrolleres om det er tillatt å bruke samme frekvenser) .

Zodiac FreeTalk Pro markedsføres i Norge av:

Zodiac Norge AS Postboks 4213 Nydalen 0401 Oslo www.zodiac.no [email protected]

Zodiac FreeTalk Pro Norsk

Page 62
