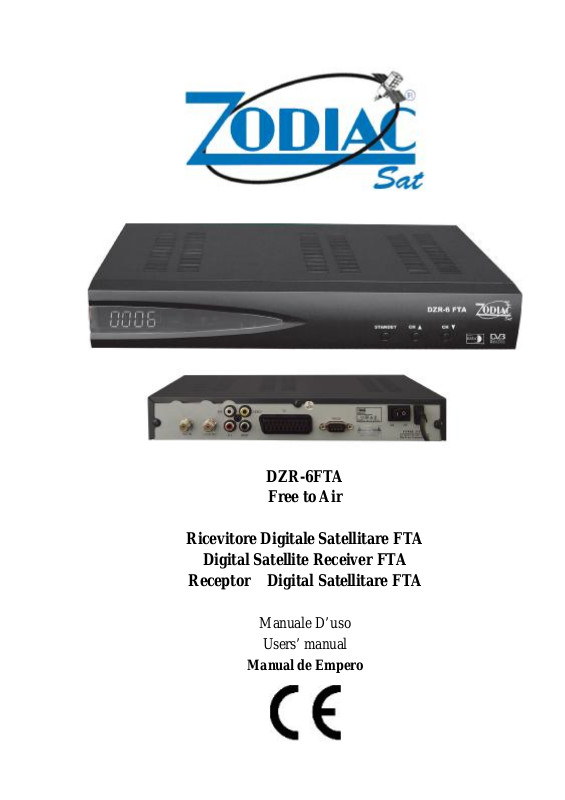

DZR-6FTA

Free to Air

Ricevitore Digitale Satellitare FTA

Digital Satellite Receiver FTA

Receptor Digital Satellitare FTA

Manuale D’uso

Users’ manual

Manual de Empero

ATTENZIONE

ATTENTION

CAUTION ATENCIÓN

PERICOLO DI SCOSSE- NON APRIRE

SHOCK HAZARD - DO NOT OPEN

DANGER D’ELECTROCUTION – NE

PAS OUVRIR

PELIGRO DE DESCARGA ELÉCTRICA – NO

ABRIR

Attenzione, per ridurre i rischi di scosse, non rimuovere il

All’interno non vi sono elementi destinati all’assistenza da

Per l’assistenza, rivolgersi al personale qualificato.

Caution, to reduce the risk of shock do not remove the

G B

Atención, para reducir el riesgo de descarga, no retirar la tapa.

No hay partes reparables por el usuario en el interior.

Para asistencia acudir a personal cualificado.

Attention, pour réduire les risques de décharge électrique,

L’utilisateur n’y trouvera aucun élément pouvant lui être

Pour l’assistance, s’adresser à un personnel qualifié

No user serviceable parts inside.

Apply to a qualified technician for service.

ne pas enlever le couvercle.

coperchio.

parte dell’utente.

cover.

utile.

- Questo simbolo indica la presenza di “tensione pericolosa” non isolata all’interno dell'apparecchio, che può comportare un rischio di scossa.

- This symbol indicates a non-insulated "dangerous voltage" inside the appliance and a consequent shock hazard.

- Este símbolo indica la presencia de “voltaje peligroso” no aislado, situado en el interior del aparato, que puede provocar riesgo de descarga eléctrica.

- Ce symbole indique la présence de “tension dangereuse” non isolée à l’intérieur de l’appareil pouvant comporter un risque de décharge électrique

- Questo simbolo indica la presenza di importanti istruzioni per l’utilizzo e la manutenzione (assistenza), all’interno del manuale che accompagna questo prodotto.

- This symbol indicates important information for operation and maintenance (servicing) in the enclosed manual.

- Este símbolo indica la presencia de instrucciones importantes de uso y mantenimiento (asistencia), en el manual de instrucciones que acompaña este producto.

- Ce symbole indique la présence d’instructions importantes pour l’utilisation et l’entretien (assistance) contenues dans le manuel accompagnant ce produit.

- PER RIDURRE I RISCHI DI SCOSSE NON ESPORRE

Este aparato cumple con los requisitos esenciales y con las demás Disposiciones pertinentes

L'APPARECCHIO A PIOGGIA O UMIDITA'

- TO REDUCE THE RISK OF SHOCK DO NOT EXPOSE THE APPLIANCE TO RAIN OR MOISTURE

- PARA REDUCIR EL RIESGO DE DESCARGA, NO EXPONER EL APARATO A LA LLUVIA NI A LA HUMEDAD.

- POUR REDUIRE LES RISQUES DE DECHARGE ELECTRIQUE, NE PAS EXPOSER L’APPAREIL A LA PLUIE OU A L’HUMIDITE

Questo apparecchio è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE This appliance is complying with the basic requirements and other relevant provisions required by directive 1999/5/CE.

establecidas por la directiva 1999/5/CE Cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes établies par la directive 1999/5/CE

INDICE Pagina Pagina

INFORMAZIONI GENERALI 2 Box To Box 24 Caratteristiche della serie DSR 2 Multi-Audio 24

Sicurezza 2 Informazioni sul canale 25 Disimballo 3 Volume 25 Funzionamento 3 Dati 26 Pannello Frontale 4 Telecomando 5

Pannello posteriore 6 INSTALLAZIONE 7

Collegamento a TV&VCR 7 Pagina principale 8 Installazione 9 Antenna 10 DiSEqC1.2 11 Scan Satellite (Ricerca satellite) 11 Manual Search (Ricerca manuale) 12 Edit Satellite (Modifica Satellite) 12 Edit Transponder (Modifica TP) 13 Factory Reset (Configurazione originale) 14

Channel Manager 14 Edit Channels (Modifica canali) 15

Edit Favorites (Modifica preferiti) 15 Parental Control (Controllo genitoriale) 16 Sort Channels (Disponi canali) 16 System Setting (Configurazione di sistema) 17

System (Sistema) 17 OSD (Messaggi a video) 18

USLAS Setup (Configurazione USLAS) 18 About STB (STB) 19 Timer 19 Timer Setup 20 Event Time 20 Sleep Timer 21 Game 21 Guida ai programmi 22 Selezione rapida 22

Immagini multiple 23

Il Ricevitore Satellitare Digitale è un apparecchio che permette di vedere molti programmi forniti in via satellitare. Questo manuale copre l’installazione dell’apparecchio e illustra le fasi di utilizzo delle diverse caratteristiche. Esso mostra anche le caratteristiche speciali disponibili nell’apparecchio.

Caratteristiche

- Completa conformità MPEG2, DVB

- SCPC/MCPC Ricevibili da satellite a banda C/Ku Band

- Multi-immagine 9 quadri e funzione PIP (immagine nell’immagine)

- Sistema di menu facile e intuitivo.

- Funzioni di modifica del canale (Favorite, moving, locking. renaming, deleting e sorting)

- Dati programmabili da utente per Satellite & Transponder

- Funzioni Fast Booting & Auto Scan

- Memorizzazione fino a 4000 canali (2000 canali TV, 2000 canali RADIO)

- Aggiornamento software facile e veloce tramite porta RS-232

- Salvataggio automatico del volume per ciascun canale

- Sistema di movimento automatico del canale riservato

- Electronic Program Guide (EPG) (Guida Elettronica ai Programmi)

- Ampio modulatore PLL RF (PAL B/G, I, D/K)

- Uscita Video– CVBS,RGB

- Copia Box To Box

- Diversi tipi di switch, LNB

- Sveglia e funzione “sleep time”

- Multi LNB controllato da commutazione DiSEqC 1.0 DiSEqC 1.2, 12V 22KHz

Sicurezza

- Lasciare spazio intorno all’apparecchio per garantire la ventilazione.

- Non coprire l’apparecchio e non collocarlo sopra apparecchi che emettono calore.

- Usare un panno morbido e una blanda soluzione con detergente per pulire l’esterno.

- Non collegare o modificare i cavi se l’apparecchio è collegato alla rete elettrica.

- Non aprire l’apparecchio .

- Non esporre l’apparecchio a condizioni di caldo, freddo o umidità.

- Evitare sempre il contatto di liquidi, spray o altre sostanze con l’interno dell’apparecchio.

- Non collocare alcun oggetto sopra l’apparecchio per evitare l’occlusione per evitare l’occlusione dei fori di ventilazione.

Disimballo

Dopo l’acquisto del Ricevitore Satellitare Digitale, aprire la confezione e controllare che i seguenti pezzi siano presenti. 1 x Telecomando 1 x Manuale d’uso 1 x Ricevitore Satellitare Digitale 1 x Cavo di collegamento 2 x Batterie

Ricevitore

Manuale d’uso

Telecomando Batterie Cavo

Funzionamento

Leggendo il manuale si comprenderà che l’uso quotidiano dell’apparecchio è basato su una serie di schermate e menu che permettono di ottenere il massimo guidando l’utente nell’installazione, organizzazione dei canali, visualizzazione ed altre funzioni. Tutte le funzioni sono eseguibili con i tasti del telecomando ed alcune di esse sono regolabili anche dai tasti del pannello frontale. Per tornare alla normale modalità TV in qualsiasi momento durante l’uso dei menu è sufficiente premere il tasto TV/AV.

L’apparecchio è facile da usare, sempre disponibile ed adattabile ad aggiornamenti futuri. È importante sapere che il nuovo software potrebbe modificare la funzionalità dell’apparecchio.

In caso di difficoltà con il funzionamento, consultare le relative sezioni del manuale, compresa la guida ai guasti oppure rivolgersi al rivenditore o al servizio clienti.

Pannello frontale

1. Sensore del telecomando: riceve i segnali del telecomando.

2. Indicatore del canale: indica il numero di canale.

3. Spia VERDE: si illumina quando il canale è ricevuto.

4. Spia ROSSA: si illumina quando il ricevitore è in attesa (stand by).

5. Standby (attesa): accensione/spegnimento del ricevitore. 6,7. 5: canale successivo o scorrimento verso l’alto tra le voci del menu. 6: canale precedente o scorrimento verso il basso delle voci di menu.

Numero della voce di menu o selezione di un

▲▼ Cambio del canale durante la visione o

spostamento verso l’alto/basso nelle voci di

◄► Spostamento alla voce destra/sinistra di un

menu o spostamento verso l’alto/basso di una

Premere una volta per richiamare il menu sul

Conferma della voce selezionata nel menu o

Spostamento alto/basso di una pagina nel canale

ZOOM

Zoom

dell’immagine

Telecomando

TASTO FUNZIONE

Accensione / spegnimento dell’apparecchio

MUTE Esclusione dell’audio

0-9

canale

INFO Informazioni sul canale corrente PAUSE Pausa (attiva/disattiva) del canale corrente

RECALL Passaggio al canale precedente. TV/R Commutazione tra TV e Radio. EPG Richiamo dell’EPG (Guida ai programmi) FAV Visualizzazione dell’elenco preferiti

SAT Selezione Satellite VOL ◄► controllo volume

menu.

OK/LIST

pagina nell’elenco dei canali.

video e la finestra di comando

immissione del valore desiderato.

Ritorno al menu precedente

AUDIO Durante la visione, commutazione dell’audio

LANG Selezione audio multilingue SCAN Multi-immagine 9 quadri e funzione PIP PAGE

Pannello posteriore

COLLEGAMENTO VIDEO A TV CON JACK RCA

COLLEGAMENTO AUDIO R/L A TV O SINTONIZZATORE

COLLEGAMENTO SPDIF AD AUDIO DIGITALE COLLEGAMENTO VIDEO A TV CON PRESA SCART

COLLEGAMENTO A PC PER AGGIORNAMENTO S/W

ACCENSIONE/SPEGNIMENTO ON/OFF

COLLEGAMENTO ALL’ALTRO RICEVITORE COLLEGAMENTO ALL’ ANTENNA DEL SATELLITE CAVO AC

INSTALLAZIONE

Questa sezione illustra l’installazione dell’apparecchio. Consultare i manuali dei singoli dispositivi nel caso di apparecchi esterni quali l’antenna parabolica. Consultare il manuale di ogni nuovo dispositivo quando esso viene aggiunto.

Collegamento a TV con presa SCART

Parabola

TV SCART

Ricevitore satellitare

Pagina principale

Durante la visione dei canali, premendo il tasto MENU sul telecomando, si visualizza la pagina principale, mentre usando i tasti ◄ ► è possibile selezionare altri menu. Per abbandonare questa pagina premere EXIT. La pagina principale comprende 5 menu

-Installation -Channel Manager -System Setting -Timer -Game

Figura 1 Figura 2

Figura 3 Figura 4

Figura 5

Installazione

L’apparecchio ha un Wizard per l’installazione che permette di selezionare solo la configurazione minima per la visione dei canali. Questa “Installazione” è destinata ad utenti esperti o installatori che desiderino configurare o aggiornare l’apparecchio secondo esigenze specifiche. Questo menu contiene 5 principali sub-menu come segue (Figura 6);

-Antenna

-Manual Search (ricerca automatica)

-Edit Satellite (Modifica satellite)

-Edit Transponder (Modifica transponder)

-Factory Default (Ripristino configurazione originale) Durante l’installazione, il tasto OK conferma sempre la selezione effettuata nel menu. I tasti CH▲▼ servono a spostarsi verso l’alto o verso il basso tra le righe. In qualsiasi momento è

possibile tornare al menu precedente selezionando EXIT.

Figura 6

Antenna Setting

Premere il tasto MENU, usare i tasti CH▲▼ per scegliere “Installation” e confermare con OK, usare i tasti CH▲▼ per selezionare “Antenna” e premere OK per visualizzare il Sub-menu (Figura

7).

Figura 7

In questo menu è possibile selezionare le impostazioni del satellite ed LNB usando i tasti ◄ ►, mentre i tasti ▲▼ servono a selezionare la voce. Premere OK per confermare ed EXIT per abbandonare.

l Satellite name (Nome del satellite)

Premere i tasti ◄ ► per selezionare il nome del satellite

l Transponder

Premere i tasti ◄ ► per selezionare il transponder da cercare

l LNB Freq

Premere i tasti ◄ ► per selezionare il tipo di LNB, Normal o Universal

l LNB Power

Premere i tasti ◄ ► per selezionare la potenza LNB tra 13V o 18V o Off (Spento).

l 22KHz

Nel caso di un Dual LNB o due antenne collegate ad una scatola di commutazione da 22KHz, portare il valore 22KHz su ON o OFF per selezionare LNB o antenna.

l Switch

Premere i tasti ◄ ► per selezionare la commutazione DiSEqc, selezionando da 1 a 4

DiSEqc1.0 e OFF e Auto DiSEqc. l 0/12V Premere i tasti ◄ ► per attivare / disattivare 12V l Motorised System Premere i tasti ◄ ► per selezionare le impostazioni DiSEqc1.2 l Satellite o TP o Network Scan

Premere i tasti Rosso, Giallo o Verde o Blu per cercare un satellite, un transponder (TP) o

una rete (Network)

Figura 8 Figura 9

DiSEqC 1.2

L’utente può attivare e modificare le impostazioni del motore DiSEqC1.2.

Tali impostazioni comprendono: Attivazione o disattivazione del DiSEqC1.2

Attivazione o disattivazione dei limiti di software per il movimento del motore. La funzione Recalculate Limits attiva le posizioni e i limiti pre-determinati del motore, quindi i valori impostati dall’utente saranno cancellati. La funzione Reset Position sposta il motore alla sua posizione pre-determinata (solitamente 0)

Scan Satellite

In questo menu è possibile selezionare il satellite usando i tasti ▲▼ e premendo OK per confermare. Con i tasti ◄ ► è possibile scegliere All o FTA (tutti o FTA) e premendo il tasto OK si inizia la scansione dei satelliti (Figure 10,11);

Figura 10 Figura 11

Manual Search

In questo menu, impostare i parametri di ricerca (Frequency, Symbol Rate, Polarization, etc.) per trovare manualmente i servizi selezionati nel trasporto. Le barre nella parte inferiore del menu indicano la potenza e la qualità del segnale dei parametri immessi. È possibile selezionare il valore di alcuni parametri usando i tasti ◄ ► oppure immettendo il valore delle voci con i tasti numerici (0~9). Terminata l’impostazione di una voce, premere il tasto OK per passare a quella successiva.

Figura 12

Edit Satellite

In questo menu è possibile aggiungere, modificare, cancellare, rinominare il satellite usando i tasti ▲▼◄ ►. Premere il tasto OK per confermare (es. Figure 13,14,15, 16) ed EXIT per abbandonare l’operazione.

Figura 13 Figura 14

Edit Transponder

Figura 15 Figura 16

In questo menu è possibile aggiungere, modificare e cancellare il TP usando i tasti ▲▼◄ ►. Premere il tasto OK per confermare (es. Figure 17,18,19, 20) ed EXIT per abbandonare l’operazione.

Figura 17 Figura 18

Figura 19 Figura 20

Factory Reset

Figura 21 Accedendo al menu appare la scritta “Do you really want to continue?” (Intendete continuare?) Premere il tasto OK per confermare e tutti i canali ricercati saranno cancellati.

Channel Manager

Questo menu contiene 4 sub-menu principali come segue (Figura 22);

-Edit Channels (Modifica canali)

-Edit Favorites (Modifica Preferiti)

-Parental Control (Controllo Genitoriale)

-Sort Channels (Disposizione canali) Durante l’installazione, il tasto OK conferma sempre la selezione effettuata nel menu. I tasti CH▲▼ servono a spostarsi verso l’alto o verso il basso tra le righe. In qualsiasi momento è

possibile tornare al menu precedente selezionando EXIT.

Figura 22

Edit Channel

In questo menu è possibile bloccare, spostare, sostituire, ignorare, cancellare e rinominare i servizi usando i tasti ▲▼◄ ►. Premere il tasto OK per confermare (es. Figure 23,24) ed EXIT per abbandonare l’operazione.

Figura 23 Figura 24

Edit Favorites

In questo menu è possibile aggiungere e modificare tre servizi del gruppo preferiti e bloccare alcuni servizi usando i tasti ▲▼◄ ►. Premere il tasto OK per confermare (es. Figure 25, 26) ed EXIT per abbandonare l’operazione.

Figura 25 Figura 26

Parental Control

In questo menu è possibile attivare o disattivare (On/Off, Once On/Off) lo stato del codice di accesso (password) dei menu “Installazione” e “Edit Channels”. Se attivato (On), il codice di accesso sarà sempre richiesto, in caso contrario (Off) l’accesso sarà libero. In questo menu è possibile anche modificare il codice di accesso generale (il valore reimpostato è 0000). (Figura 27, Figura 28)

Figura 27 Figura 28

Sort Channels

In questo menu è possibile usare i tasti▲▼◄ ► per ordinare i servizi per satellite, TP etc. Premere il tasto OK per confermare (es. Figura 29) ed EXIT per abbandonare l’operazione.

Figura 29

System Setting

Questo menu contiene 4 sub-menu principali come segue (Figura 30);

-System (Sistema)

-OSD (Messaggi a video)

-USALS Setup (Configurazione USALS)

-About STB

Usare i tasti CH▲▼ per spostarsi verso l’alto o verso il basso e tra le righe. In qualsiasi momento è possibile tornare al menu precedente selezionando EXIT.

Figura 30

System

In questo menu è possibile usare i tasti◄ ► per selezionare menu, lingua dell’audio, TV, uscita modulatore RF. Premere il tasto OK per confermare (es. Figura 31) ed EXIT per abbandonare l’operazione.

Figura 31

OSD

In questo menu, usando i tasti ▲▼ è possibile selezionare l’uscita OSD, la modalità di richiamo, la modalità SCART. Premere il tasto OK per accedere al menu successivo. (Figura 32)

Figura 32

USALS Setup

Impostare la longitudine del satellite e la longitudine/latitudine locali, la funzione USALS sposta automaticamente la parabola. Evidenziare la scritta “Motor Setting” e premere [OK]: lo schermo mostrerà il menu come indicato nella figura sottostante:

Figura 33

About STB

In questo menu sono riportate alcune informazioni sull’apparecchio.

Figura 34

Timer

Questo menu contiene 3 sub-menu principali come segue (Figura 35);

-Timer Setup (Configurazione timer)

-Event Time (Ora evento)

-Sleep Timer (Timer di spegnimento)

I tasti CH▲▼ servono a spostarsi verso l’alto o verso il basso tra le righe. In qualsiasi momento è possibile tornare al menu precedente selezionando EXIT.

Figura 35

Timer Setup

In questo menu è possibile usare i tasti ▲▼◄ ► per modificare data e ora correnti. Premere il tasto EXIT per abbandonare l’operazione.

Figura 36

Event Time

In questo menu è possibile usare i tasti▲▼◄ ► e OK per aggiungere o modificare le impostazioni esistenti di alcuni eventi (Figure 37,38). Premere il tasto EXIT per abbandonare l’operazione.

Figura 37 Figura 38

Sleep Timer

In questo menu è possibile usare i tasti▲▼◄ ► OK per configurare la funzione “sleep timer” ( Figura 39). Premere il tasto EXIT per abbandonare l’operazione.

Figura 39

Giochi

Questo menu contiene 2 sub-menu principali come segue (Figure 40,41);

-Tetris

-Snake

I tasti CH▲▼ servono a spostarsi verso l’alto o verso il basso tra le righe. In qualsiasi momento è possibile tornare al menu precedente selezionando EXIT.

Figura 40 Figura 41

Guida ai programmi

In questo menu, premendo EPG sul telecomando, la guida ai programmi mostra gli eventi ed i dettagli di ogni evento per ciascun servizio. Inizialmente sono elencati gli eventi del giorno del servizio attualmente in visione.

Figura 42

Selezione rapida

In questo menu, premere OK e SAT (Rosso) per selezionare la voce e quindi il tasto OK per selezionare il satellite desiderato. Premere OK e Quick Find (verde) per selezionare la voce, quindi OH per selezionare il servizio desiderato. I contenuti delle voci sono i seguenti:

Figura 43 Figura 44

Immagini multiple

Premere “SCAN” sul telecomando per selezionare la visualizzazione multi-immagine e PIP. Usare i tasti CH▲▼ per spostarsi verso l’alto o verso il basso e tra le righe. In qualsiasi momento è possibile tornare al menu precedente selezionando EXIT.

Figura 45 Figura 46

Figura 47 Figura 48

Premere “INFO” sul telecomando per passare dall’immagine grande a quella piccola nella modalità PIP.

Box To Box

I dati di programma e di canale possono essere copiati da un ricevitore ad un altro, come segue:

a) Collegare il cavo RS232 tra i dispositivi di sorgente e destinazione.

b) Accendere i dispositivi sorgente e destinazione e premere “Power” sul telecomando.

c) All’avvio del dispositivo di destinazione premere “444” per avviare la ricezione.

Multi Audio

Premendo il tasto “AUDIO” sul telecomando è possibile visualizzare l’audio multiplo (se disponibile) del servizio corrente. L’utente può cambiare ed impostare le diverse possibilità di audio presenti nell’elenco, oltre a scegliere l’uscita destra, sinistra o Stereo.

Figura 49

Informazioni sul canale

Ad ogni cambio di canale le informazioni del programma appaiono per qualche secondo sullo schermo. Durante la visione, queste informazioni possono essere visualizzate premendo il tasto INFO sul Telecomando. Nota: le informazioni rimangono visibili per 5 secondi.

Figura 50 Figura 51

Volume

Per aumentare o ridurre il volume, usare i tasti VOL◄► del telecomando. Per escludere l’audio premere il tasto MUTE del telecomando. Per annullare l’esclusione premere nuovamente il tasto MUTE.

Figura 52

Figura 53

Dati

Demodulatore

Forma d’onda Demodulazione QPSK e FEC decodifica secondo DVB Symbol rate 2<Rs<40 Msps

Video Decoder

Data rate fino a 15 Mbits/s Formati Video 4:3,16:9

Audio Decoder

Decompressione MPEG-2 layer I e II Uscite Stereo, Dual Mono, Joint Stereo, Mono

Risorse di sistema per l’applicazione

Microprocessore Conexant CX24301 Frequenza Clock 150MHz Memoria Flash 1Mbyte Video RAM 4Mbyte Display 720*576(PAL) 720*480(NTSC)

Connettori

LNB 1*LNB ingresso (F-type) 1*LNB uscita (F-type: Loop through) RCA 4*RCA jacks (Video, Audio L/R,SPDIF) RS232 1*9-pin D-sub S-VHS 1*4-pin Mini Din (opzione)* SCART 1*20-pin (TV SCART)

Ingresso LNB & sintonizzatore

Frequenza d’ingresso da 950 a 2150 Mhz Livello d’ingresso del segnale digitale -65 a –25 dBm Alimentazione LNB 13.0±0.5V / 18.0±0.7V,max,400mA Controllo commutazione di banda 22KHz (controllo a microprocessore)

Alimentazione

Tensione d’ingresso : 110 – 260V AC 50Hz/60Hz±5% Consumo normale : 20W

Telecomando

Numero di tasti 33 tasti o oltre Batteria : 2*1.5V

Pannello Frontale

Numero di tasti : 3 tasti Indicatori : Spia di accensione, spia di sintonizzazione Display : 4 cifre (7 segmenti) Ingresso Telecomando : Ricevitore Infrarossi

CONTENTS Page Page

GENERAL INFORMATION 2 Box To Box 24

Main Feature of DSR-Series 2 Multi-Audio 24 For your Safety 2 Channel Info 25 Unpacking 3 Volume Control 25 General Operation of DSR 3 PRODUCT SPECIFICATION 26 Front Panel 4 Remote Control 5 Rear Panel 6

INSTALLATION 7

Connecting to TV&VCR using SCART 7 Main Page 8

Select Installation 9

Antenna Setting 10 DiSEqC1.2 11 Scan Satellite 11 Manual Search 12 Edit Satellite 12 Edit Transponder 13 Factory Reset 14

Channel Manager 14

Edit Channels 15 Edit Favorites 15 Parental Control 16 Sort Channels 16

System Setting 17

System 17 OSD 18

USLAS Setup 18 About STB 19

Timer 19

Timer Setup 20 Event Time 20 Sleep Timer 21

Game 21 Select Program Guide 22 Quick Select 22

Multi-Picture 23

GENERAL INFORMATION

A Digital Satellite Receiver is a convenient product that allows you to view a variety of programs provided through satellite. This user’s guide covers the installation of the DSR and the necessary steps to implement various features. This also explains special features available only in this DSR in detail, which will allow you to make full of these feature.

Feature

- Fully MPEG2, DVB compliant

- SCPC/MCPC Receivable from C/Ku Band Satellite

- 9 picture Explorer and PIP

- Provide friendly and easy-use menu system.

- Various channel editing function (Favorite, moving, locking. renaming, deleting and sorting)

- User programmable various Satellite & Transponder information

- Fast Booting & Auto Scan

- Stores up to 4000 channels (2000 TV channels, 2000 RADIO channels)

- Easy and speedy software upgrade through RS-232 port

- Automatically each channel volume saving function

- Automatic reserved channel moving system

- Provide Electronic Program Guide (EPG)

- Wide PLL RF Modulator (PAL B/G, I, D/K)

- Video output – CVBS,RGB

- Box To Box copy

- Provide various switch types, LNB types

- Waken up time and sleep time

- Multi LNB controlled by DiSEqC 1.0 DiSEqC 1.2, 12V and 22KHz switching

For Your Safety

- Allow clear space around the DSR-Series for sufficient ventilation.

- Do not cover the DSR-Series or place it on a unit that emits heat.

- Use a soft cloth and a mild solution of washing-up liquid to clean the casing.

- Do not Connect or modify cables when the DSR-Series is plugged in.

- Do not remove the cover

- Do not allow the unit to be exposed to hot, cold or humid conditions.

- Never allow liquids, spray or other materials to come Into contact with the inside of the

DSR- Series.

- Do not place anything on top of the DSR-Series.

- The ventilation holes will be blocked and heat air not go out

al Operation

Unpacking

After purchasing the DSR (Digital Satellite Receiver), unpack it and check to make sure that all of the following items are included in the packaging. 1 x Remote Control Unit (RCU) 1 x User's Guide 1 x DSR 1 x Connect Cable 2 x Batteries

Gener

Throughout this manual you will notice that the everyday operation of your DSR-Series is based on a series of user friendly on screen display and menus. These menus will help you get the most from your DSR-Series, guiding you through installation, channel organizing, viewing and many other functions. All function can be carried out using the buttons on the remote control, and some of the function can also be carried out using the buttons on the front panel. If at any time when you using the menus you want to return to the normal TV mode, press the TV/AV button.

The DSR-Series is easy to use, always at your command and adaptable for future advances. Please be aware that new software may change the functionality of the DSR-Series.

Should you experience and difficulties with the operation of your DSR-Series, please consult the relevant section of this manual, including the Problem Shooting, or alternatively call your dealer or a customer service adviser.

Front Panel

5. Remote control sensor: receive the remote control signals.

6. Channel indicator: indicate the channel number.

7. The Green LED: lights up when the channel has been locked.

8. The red LED: lights up when the receiver has been standby on.

5. Standby: Turns the receiver On/Off. 6,7. 5: change channel up or scroll up through menu options. 6: change channel down or scroll down through menu options.

Enter number of the required menu item or

▲▼ When watching, change channels, or moves

◄► Move to the left or right item in menu, or

Press this key one time to run menu on screen,

Executes the selected item in the menu screen,

When watching a channel, switches the audio

Remote Control

KEY FUNCTION

MUTE When watching a channel, mutes the sound.

0-9

INFO Shows information of the current channel PAUSE Image of the current channel is still or activate

RECALL Switches back to previous channel. TV/R Switches between TV and Radio mode EPG Calls up the EPG(Electronic Program Guide) FAV Display the favorite channel list

SAT Satellite Select VOL ◄► Volume control

OK/LIST

Returns to the previous menu on the menu

AUDIO

LANG Select Multi Audio Language SCAN 9 picture explorer and PIP PAGE Move up or down a page in the channel

ZOOM Zoom the picture TEXT Display OSD Text

Turns power ON/OFF of the DSR

select a channel number to watch.

to the next higher or lower item in the menu. moves up/down a page in the channel list.

and call command box.

or enters the desired value in any input mode.

screen.

state Select audio language

Rear Panel

CONNECT VIDEO TO TV USING RCA JACK CONNECT AUDIO R/L TO TV OR AUDIO TUNER CONNECT SPDIF TO DIGITAL AUDIO CONNECT VIDEO TO TV USING SCART JACK CONNECT TO A PC FOR S/W UPGRADE POWER ON/OFF CONNECT TO SATELLITE ANTENNA CONNECT TO THE OTHER RECEIVER AC PLUG

INSTALLATION

This section explains the installation of DSR-SERIES. Refer to the manuals supplied with the equipment for the installation of outdoor equipment such as the dish antenna. When adding new equipmet, be sure to refer to the related parts of the manual for the installation.

Connecting to TV using SCART support

Dish

TV SCART

DSR

Main Page

While viewing channels, press MENU key on the remote control, the Main Page box will be displayed and using ◄ ► buttons you can select other item menu. If you do not want this Main Page, press EXIT key. Main Page consist of 5 menus as below

-Installation -Channel Manager -System Setting -Timer -Game

Figure 1 Figure 2

Figure 3 Figure 4

Figure 5

Select Installation

DSR-SERIES has install Wizard system which allows users to set up the DSR-SERIES setting only minimum configuration for viewing channels. This “installation” is for the advanced user or installer to set up in detail or Up-grade the DSR-SERIES as their favorite way for advanced function. This menu contains of 5 major sub-menus as below (Figure6);

-Antenna Setting

-Manual Search

-Edit Satellite

-Edit Transponder

-Factory Default During the installation the OK button always confirms a selection within these menus. Use the CH▲▼ buttons to move upwards and downwards from one line to another line. You can always

go back to the previous menu by selecting EXIT.

Figure 6

Antenna Setting

Press MENU button, use the CH▲▼ to select “Installtion” and press OK button, use the CH▲▼ to select “Antenna Setting”. Press OK button then Sub-menu box will be appeared (Figure 7).

Figure 7

In this menu ,you can select the satellite and LNB settings by using ◄ ► buttons And use the ▲▼ buttons to select the item. Press the OK buttons to confirm and EXIT buttons to exit.

l Satellite name Press the ◄ ► buttons to select the Satellite Name l Transponder

Press the ◄ ► buttons to select the TP to search

l LNB Freq

Press the ◄ ► buttons to select the LNB Type Normal or Universal

l LNB Power

Press the ◄ ► buttons to select the LNB Power 13V or 18V or Off.

l 22KHz

When you use a Dual LNB or two antennas connected to a 22KHz switch box, make 22KHz switch ON or OFF to select LNB or antenna..

l Switch

Press the ◄ ► buttons to select the DiSEqc switch, select from 1to 4 DiSEqc1.0 and OFF

and Auto DiSEqc. l 0/12V Press the ◄ ► buttons to select the 12V on or off l Motorised System Press the ◄ ► buttons to select the DiSEqc1.2 Setting l Satellite or TP or Network Scan Press Red or Yellow or Green or Blue key searches a satellite or a TP or a Network

Figure 8 Figure 9

DiSEqC 1.2

User can enable and change the settings of the DiSEqC1.2 motor.

The motor settings include: Enable or Disable the DiSEqC1.2

Enable or Disable the software limits of the motor movement. Recalculate Limits activates the default positions and limits of the motor, thereby the user set previous values will be erased. Reset Position moves the motor to its default position(usually 0)

Scan Satellite

In this menu ,you can select the satellite by use the ▲▼ buttons, Press the OK buttons to confirm. And use the ◄ ► buttons to select All or FTA. and OK buttons to scan satellite (Figure10,11);

Figure 10 Figure 11

Manual Search

In the menu ,set the Search Parameters(Frequency, Symbol Rate, Polarization, etc.)to manually find the services that you have select in the transport. The bars at the bottom of the menu show signal power and signal quality of the entered parameters. You can select the value of some items by the ◄ ► buttons, or input the value of the other items by using the NUMBER buttons (0~9).After finishing one item settings, then press OK buttons to choose next item orderly.

Figure 12

Edit Satellite

In this menu ,you can add and edit and delete ,rename the satellite, by use the ▲▼◄ ►buttons, Press the OK buttons to confirm as below (Figure13,14,15, 16) and EXIT buttons to exit.

Figure 13 Figure 14

Edit Transponder

Figure 15 Figure 16

In this menu ,you can add and edit and delete the TP by use the ▲▼◄ ►buttons, Press the OK buttons to confirm as below (Figure17, 18,19,20) and EXIT buttons to exit

Figure 17 Figure 18

Figure 19 Figure 20

Factory Reset

Figure 21 When enter the menu, display “Do you really want to continue?” , Press the OK button to confirm and all searched channels will be erased.

Channel Manager

This menu contains of 4 major sub-menus as below (Figure22);

-Edit Channels

-Edit Favorites

-Parental Control

-Sort Channels During the installation the OK button always confirms a selection within these menus. Use the CH▲▼ buttons to move upwards and downwards from one line to another line. You can always

go back to the previous menu by selecting EXIT.

Figure 22

Edit Channel

In this menu ,you can lock, move exchange and skip, delete and rename services by use the ▲▼◄ ►buttons, Press the OK buttons to confirm as below (Figure23,24) and EXIT buttons to exit.

Figure 23 Figure 24

Edit Favorites

In this menu ,you can add and edit three favorite group services also lock some services by use the ▲▼◄ ►buttons, Press the OK buttons to confirm as below (Figure25,26) and EXIT buttons to exit.

Figure 25 Figure 26

Parental Control

In this menu, The menu “Installation” and “Edit Channels” access password requirement status can be changed to On, Off or at Once On ,Off. If On, access password is always required. If Off, the access is not restricted. And in this menu, you can change access password .(Default password is 0000). (Figure27, Figure28)

Figure 27 Figure 28

Sort Channels

In this menu ,you can use the▲▼◄ ►buttons to sort services by satellite, TP etc ,Press the OK buttons to confirm as below (Figure29) and EXIT buttons to exit

Figure 29

System Setting

This menu contains of 4 major sub-menus as below (Figure30);

-System

-OSD

-USALS Setup

-About STB

Use the CH▲▼ buttons to move upwards and downwards from one line to another line. You can always go back to the previous menu by selecting EXIT.

Figure 30

System

In this menu ,you can use the◄ ►buttons to select menu ,audio language., TV Mode, RF Modulator output, Press the OK buttons to confirm as below (Figure31) and EXIT buttons to exit.

Figure 31

OSD

In this view ,use the ▲▼ buttons to select OSD output mode, recall mode, SCART mode and press the OK button to enter next menu. (Figure32)

Figure 32

USALS Setup

Set the satellite’s longitude and local longitude / local latitude, USALS can move dish automatically. Move the highlight to “Motor Setting” and press [OK] key, it will show the screen like below:

Figure 33

About STB

In this menu ,you can look the some information about the DSR.

Figure 34

Timer

This menu contains of 3 major sub-menus as below (Figure35);

-Timer Setup

-Event Time

-Sleep Timer

Use the CH▲▼ buttons to move upwards and downwards from one line to another line.

You can always go back to the previous menu by selecting EXIT.

Figure 35

Timer Setup

In this menu ,you can use the ▲▼◄ ►buttons to change current date, clock and EXIT buttons to exit

Figure 36

Event Time

In this menu ,you can use the▲▼◄ ► OK buttons to add or edit current settings of the some event timers can be viewed ( Figure37,38) and EXIT buttons to exit.

Figure 37 Figure 38

Sleep Timer

In this menu ,you can use the▲▼◄ ► OK buttons to set sleep timers can be viewed ( Figure39) and EXIT buttons to exit.

Figure 39

Game

This menu contains of 2 major sub-menus as below (Figure40,41);

-Tetris

-Snake

Use the CH▲▼ buttons to move upwards and downwards from one line to another line.

You can always go back to the previous menu by selecting EXIT.

Figure 40 Figure 41

Select Program Guide

In this view when press EPG in remote, Program guide is to view the events and the details of each event for each service. In Initially the events of the current watching service for the current day is listed.

Figure 42

Quick Select

In this view ,Press OK then SAT(Red) key buttons to select the item, and press OK button to select satellite you want . Press OK then Quick Find(green) key buttons to select the item, and press OK button to select the service you want The contents of those items are following:

Figure 43 Figure 44

Multi-Picture

Press “SCAN” in remote, you can select multi picture and picture in picture ,Use the CH▲▼ buttons to move upwards and downwards from one line to another line. You can always go back to the previous menu by selecting EXIT.

Figure 45 Figure 46

Figure 47 Figure 48

Press “INFO” in remote, you can change large picture to small picture for PIP.

Box To Box

You can copy receiver to receiver for program and channels data. Other the quick way for box to box as follow:

d) Connect the RS232 twisted cable between Source and Destination targets.

e) Power on the Source Target and press “Power” in remote.

f) On Boot-up of the Destination target and press “444” to start receiver to receiver.

Multi Audio

When press “AUDIO” in remote, the current watching service's multiple audios (if any) are displayed. User can change and set the various audios given in the list. User can also toggle to Left, Right or Stereo mode of output for the selected audio.

Figure 49

Channel Info

Every time you change channels, you will receive program information for a few second. While viewing channel, you can see the current channel information anytime by pressing INFO key on the remote control. Note: Channel information will be shown for 5 seconds.

Figure 50 Figure 51

Volume Control

To increase or decrease volume, use VOL◄► key on the remote control. To mute the sound, press MUTE button on the remote control. To bring back the normal sound, press MUTE key once again.

Figure 52

Figure 53

PRODUCT SPECIFICATION

Demodulator

Waveform QPSK demodulation and FEC decoding in accordance with DVB Symbol rate 2<Rs<40 Msps

Video Decoder

Data rates up to 15 Mbits/s Video formats 4:3,16:9

Audio Decoder

Decompression MPEG-2 layer I and II Outputs Stereo Channel, Dual Mono, Joint Stereo, Mono

Application system resources

Microprocessor Conexant CX24301 Clock frequency 150MHz Flash memory 1Mbyte Video RAM 4Mbyte Graphic display 720*576(PAL) 720*480(NTSC)

Connector summary

LNB 1*LNB input (F-type) 1*LNB output (F-type: Loop through) RCA 4*RCA jacks (Video, Audio L/R,SPDIF) RS232 1*9-pin D-sub S-VHS 1*4-pin Mini Din (option)* SCART 1*20-pin (TV SCART)

LNB & Tuner input

Input frequency 950 to 2150 Mhz Digital signal Input level -65 to –25 dBm LNB supply 13.0±0.5V / 18.0±0.7V,max,400mA Band switch control 22KHz (Microprocessor control)

Power Supply

Main input voltage : 110 – 260V AC 50Hz/60Hz±5% Normal Power Consumption : 20W

Remote Control

Number of keys 33 keys OR more Battery : 2*1.5V

Front Panel

Number of keys : 3 keys OR more Indicators : Power on Led, lock Led Display : 4 Digits (7 segments) Remote control Input : Infra-red receiver

INDICE Página Página

INFORMACIONES GENERALES 2 Box To Box 24

Características de la serie DSR 2 Multi-Audio 24 Seguridad 2 Informaciones sobre el canal 25 Desembalaje 3 Volumen 25 Funcionamiento 3 Datos 26 Panel Frontal 4 Mando a distancia 5 Panel posterior 6

INSTALACIÓN 7

Conexión a TV&VCR a través de toma SCART 7 Página principal 8

Instalación 9

Antena 10 DiSEqC1.2 11 Scan Satélite (Búsqueda satélite) 11 Manual Search (Búsqueda manual) 12 Edit Satélite (Modificación Satélite) 12 Edit Transpondedor (Modificación TP) 13 Factory Reset (Configuración original) 14

Channel Manager 14

Edit Channels (Modificación canales) 15 Edit Favorites (Modificación favoritos) 15 Parental Control (Control Paternal) 16 Sort Channels (Ordenar Canales) 16

System Setting (Configuración de sistema) 17

System (Sistema) 17 OSD (Mensajes en pantalla) 18

USLAS Setup (Configuraciones USLAS) 18 About STB (STB) 19

Timer 19

Timer Setup 20 Event Time 20 Sleep Timer 21

Game 21 Guía a los programas 22 Selección rápida 22

Imagenes multiples 23

INFORMACIONES GENERALES

El Receptor Satelitar Digitale es un aparato que permite de ver muchos programas suministrados por vía satelitar. Este maual cubre la instalación del aparato e ilustra las fases de utilización de las distintas características. El mismo muestra también las características disponibles en el aparato.

Características

- Completa conformidad MPEG2, DVB

- SCPC/MCPC con recepción por satélite de banda C/Ku Band

- Multi-imagen 9 cuadros y función PIP (imagen en la imagen)

- Sistema de menú fácil e intuitivo.

- Funciones de modificación del canal (Favorite, moving, locking. renaming, deleting and sorting)

- Datos programables por usuario para Satélite y Transpondedor

- Funciones Fast Booting y Auto Scan

- Almacenamiento hasta 4000 canales (2000 canales TV, 2000 canales RADIO)

- Actualización software fácil y rápida por medio de puerto RS-232

- Respaldo automático del volumen por cada canal

- Sistema de movimiento automático del canal reservado

- Electronic Program Guide (EPG) (Guía Electrónica a los Programas)

- Amplio modulador PLL RF (PAL B/G, I, D/K)

- Salida Vídeo– CVBS,RGB

- Copia Box To Box

- Distintas clases de switch, LNB

- Despertador y función "sleep time"

- Multi LNB controlled by DiSEqC 1.0 DiSEqC 1.2, 12V and 22KHz switching

Seguridad

- Dejar espacio alrededor del aparato para garantizar la aereación.

- No cubrir el aparato y no colocarlo por encima de aparatos que emiten calor.

- Utilizar un paño suave y una ligera solución con detergente para limpiar el externo.

- No conectar u modificar los cables en caso de que el aparato se encuentre conectado a la red eléctrica.

- No abrir el aparato.

- No exponer el aparato a condiciones de caliente, frio o humedad.

- Evitar siempre el contacto de líquidos, espray u otras sustancias con el interior del aparato.

- No colocar ningún objeto por encima del aparato para evitar de obstruir los orificios de aereación.

Desambalaje

Luego de la compra del Receptor Satelitar Digital, abrir el empaque y controlar que las piezas siguientes se encuentren presentes. 1 x Mando a distancia 1 x Manual de uso 1 x Receptor Satelitar Digital 1 x Cable de conexión 2 x Baterías

Receptor

Manual de uso

Mando a distancia Baterías Cable

Funcionamiento

Al leer el manual se entenderá que el empleo diario del aparato está basado sobre una serie de panorámicas y menus que permiten de conseguir el máximo guiando el usuario en la instalación, organización de los canales, visualización y otras funciones. Todas las funciones son ejecutables por medio de las teclas del mando a distancia y algunas entre ellas pueden ser ajustables también por medio de las teclas del panel frontal. Para volver a la modalidad normal TV en cualquier momento durante el empleo de los menus es suficiente presionar la tecla TV/AV.

El aparato es fácil de utilizar, siempre disponible y adaptable a acutalizaciones futuras. Es importante saber que el nuevo software podría modificar la funcionalidad del aparato.

En caso de dificultad con el funcionamiento, consultar la secciones correspondientes del manual, incluyendo la guía a las averías o bien acudir al revendedor u al servicio clientes.

Panel frontal

Sensor del mando a distancia: recibe las señales del mando a distancia. Indicador del canal: indica el número de canal. Piloto VERDE: se ilumina cuando el canal se encuentra sintonizado. Piloto ROJO: se ilumina cuando el receptor se encuentra en espera (stand by). Standby (espera): encendido/apagado del receptor. 5: canal siguiente o desplazamiento hacia arriba entre los objetos del menú. 6: canal anterior o desplazamiento hacia abajo de los objetos del menú.

ón de un

o del canal durante la visión o

desplazamiento hacia arriba/abajo en los

◄► Desplazamiento al objeto derecho/izquierdo de

un menú o desplazamiento hacia arriba/abajo

vez para rellamar el menú en el

Confirmación del objeto seleccionado en el

el canal

Mando a distancia

TECLA FUNCIÓN

Encendido / apagado del aparato

MUTE Exclusión del audio

0-9 Número del objeto de menú o selecci

canal

INFO Informaciones sobre el canal actual PAUSE Pausa (activa/desactiva) del canal actual

RECALL Pasaje al canal anterior. TV/R Conmutación entre TV y Radio. EPG Rellamada del EPG (Guía a los programas) FAV Visualización de la lista favoritos

SAT Selección Satélite VOL ◄► Control volumen

CH ▲▼ Cambi

objetos de menú.

MENU Presionar una

OK/LIST

de una página en la lista de los canales.

vídeo y la ventana de mando.

menú o introducción del valor deseado.

Volver al menú anterior.

AUDIO Durante la visión, conmutación del audio.

LANG Selección audio plurilingüe SCAN 9 multi-imagen y función PIP PAGE Desplazamiento arriba/ abajo de una página

Panel posterior

CONEXIÓN VIDEO A TV CON JACK RCA CONEXIÓN AUDIO R/L A TV O SINTONIZADOR CONEXIÓN SPDIF AD AUDIO DIGITAL CONEXIÓN VIDEO A TV CON TOMA SCART CONEXIÓN A PC PARA ACTUALIZACIÓN S/W ENCENDIDO/APAGADO ON/OFF CONEXIÓN A LA ANTENA DEL SATELITE CONEXIÓN AL OTRO RECEPTOR TOMA AC

INSTALACIÓN

Esta sección ilustra la instalación del aparato. Consultar los manuales de los dispositivos individuales en caso de aparatos externos como la antena parabolica. Consultar el manual de cada nuevo dispositivo cuando el mismo es agregado.

Conexión a TV con toma SCART

Parábola

TV SCART

Receptor satelitar

Página principal

Durante la visión de los canales, presionando la tecla MENU en el mando a distancia, se visualiza la página principal, mientras que utilizzando las teclas ◄ ► es posible seleccionar otros menus. Para abandonar esta página presionar EXIT. La pagina principal incluye 5 menus.

-Installation -Channel Manager -System Setting -Timer -Game

Figura 1 Figura 2

Figura 3 Figura 4

Figura 5

Installation

El aparato posee un Wizard para la instalación que permite de seleccionar solamente la configuración mínima para la visión de los canales. Esta instalación está destinada a usuarios expertos o instaladores que quieren configurar o actualizar el aparato según las específicas exigencias. Este menú contiene 5 principales submenus de la forma siguiente (Figura 6):

-Antena

-Manual Search (búsqueda automática)

-Edit Satellite (Modificación satélite)

-Edit Transponder (Modificación transpondedor)

-Factory Default (Restablecimiento configuración original) Durante la instalación, la tecla OK confirma siempre la selección ejecutada en el menú. Las teclas CH▲▼ sirven para desplazarse hacia arriba o hacia abajo entre las líneas. En cualquier

momento es posible volver al menú anterior seleccionando EXIT.

Figura 6

Antenna Setting

Presionar la tecla MENU, utilizar las teclas CH▲▼ para seleccionar “Installation” y confirmar con OK, utilizar las teclas CH▲▼ para seleccionar “Antena” y presionar OK para visualizar el

submenu (Figura 7).

Figura 7

En este menú es posible seleccionar los ajustes del satélite y LNB utilizando las teclas ◄ ► , mientras que las teclas ▲▼ hacen falta para seleccionar el objeto. Presionar OK para confirmar y EXIT para abandonar.

l Satellite name (Nombre del satélite)

Presionar las teclas ◄ ► para seleccionar el nombre del satélite.

l Transpondedor

Presionar las teclas ◄ ► para seleccionar el transpondedor que hay que buscar

l LNB Freq

Presionar las teclas ◄ ► para seleccionar el tipo de LNB, Normal o Universal

l LNB Power

Presionar las teclas ◄ ► para seleccionar la potencia LNB entre 13V o 18V u Off (Apagado).

l 22KHz

En caso de un Dual LNB o dos antenas conectadas a una caja de conmutación de 22KHz, desplazar el valor 22KHz en ON u OFF para seleccionar LNB u antena.

l Switch

Presionar las teclas ◄ ► para seleccionar la conmutación DiSEqc, seleccionando entre 1 y 4 DiSEqc1.0 y OFF y Auto DiSEqc.

l 0/12V

Presionar las teclas ◄ ► para activar / desactivar 12V

l Motorised System

Presionar las teclas ◄ ► para seleccionar los ajustes DiSEqc1.2

l Satélite o TP o Network Scan

Presionar las teclas Roja, Amarilla o Verde o Azul para buscar un satélite, un transpondedor (TP) o una red (Network)

Figura 8 Figura 9

DiSEqC 1.2

El usuario puede activar o modificar los ajustes del motor DiSEqC1.2.

Dichos ajustes incluyen:

Activación o desactivación del DiSEqC1.2

Activación o desactivación de los límites de software para el movimiento del motor. La función Recalculate Limits activa las posiciones y los límites predeterminados del motor, luego los valores ajustados por el usuario serán borrados. La función Reset Position desplaza el motor a su posición predeterminada (usualmente 0)

Scan Satélite

En este menú es posible seleccionar el satélite utilizando las teclas ▲▼ y presionando OK para confirmar. Por medio de las teclas ◄ ► es posible seleccionar All o FTA (todos o FTA) y presionando la tecla OK se empieza el barrido de los satélites (Figuras10,11);

Figura 10 Figura 11

Manual Search

En este menú, ajustar los parámetros de búsqueda (Frequency, Symbol Rate, Polarization, etc.) para encontrar de forma manual los servicios seleccionados en el transporte. Las barras en la parte inferior del menú indican la potencia y la calidad de la señal de los parámetros introducidos. Es posible seleccionar el valor de algunos parámetros utilizando las teclas ◄ ► o bien introduciendo el valor de los objetos por medio de las teclas numéricas (0~9). Luego de haber finalizado el ajuste de un objeto, presionar la tecla OK para pasar a la siguiente.

Figura 12

Edit Satélite

En este menú es posible agregar, modificar, borrar, renombrar el satélite utilizando las teclas ▲▼◄ ►. Presionar la tecla OK para confirmar (por ej. Figuras 13,14,15, 16) y EXIT para abandonar la operación.

Figura 13 Figura 14

Figura 15 Figura 16

Edit

En este menú es posible agregar, modificar o borrar el TP utilizando las teclas ▲▼◄ ►. Presionar la tecla OK para confirmar (por ej. Figuras 17,18,19, 20) y EXIT para abandonar la operación.

Figura 17 Figura 18

Figura 19 Figura 20

Factory Reset

Figura 21 Accediendo al menú aparece el letrero “Do you really want to continue?” (Quieren seguir adelante?) Presionar la tecla OK para confirmar y todos los canales buscados serán borrados.

Channel Manager

Este menú contiene 4 submenus principales de la forma siguiente (Figura 22);

-Edit Channels (Modificación canales)

-Edit Favorites (Modificación Favoritos)

-Parental Control (Control Paternal)

-Sort Channels (Disposición canales) Durante la instalación, la tecla OK confirma siempre la selección ejecutada en el menú. Las teclas CH▲▼ hacen falta para desplazarse hacia arriba o hacia abajo entre las líneas. En cualquier

momento es posible volver al menú anterior seleccionando EXIT.

Figura 22

Edit Channel

En este menú es posible bloquear, desplazar, reemplazar, ignorar, borrar y renombrar los servicios utilizando las teclas ▲▼◄ ►. Presionar la tecla OK para confirmar (por ej. Figuras 23,24) y EXIT para abandonar la operación.

Figura 23 Figura 24

Edit Favorites

En este menú es posible agregar y modificar tres servicios del grupo favoritos y bloquear algunos servicios utilizando las teclas ▲▼◄ ►. Presionar la tecla OK para confirmar (por ej. Figuras 25,

26) y EXIT para abandonar la operación.

Figura 25 Figura 26

Parental Control

En este menú es posible activar o desactivar (On/Off, Once On/Off) el estado del código de acceso (password) de los menus “Instalación” y “Edit Channels”. En caso de ser activado (On), el código de acceso será siempre solicitado, de lo contrario (Off) el acceso será libre. En este menú es también posible modificar el código de acceso general (el valor reajustado es 0000). (Figura 27, Figura 28)

Figura 27 Figura 28

Sort Channels

En este menú es posible utilizar las teclas▲▼◄ ► para ordenar los servicios por satélite, TP etc. Presionar la tecla OK para confirmar (por ej. Figura 29) y EXIT para abandonar la operación.

Figura 29

System Setting

Este menú contiene 4 submenus principales de la forma siguiente (Figura 30);

-System (Sistema)

-OSD (Mensajes de vídeo)

-USALS Setup (Configuración USALS)

-About STB

Utilizar las teclas CH▲▼ para desplazarse hacia arriba u hacia abajo y entre las líneas. En cualquier momento es posible volver al menú anterior seleccionando EXIT.

Figura 30

System

En este menú es posible utilizar las teclas ◄ ► para seleccionar menú, idioma del audio, TV, salida modulador RF. Presionar la tecla OK para confirmar (por ej. Figura 31) y EXIT para abandonar la operación.

Figura 31

OSD

En este menú, utilizando las teclas ▲▼ es posible seleccionar la salida OSD, la modalidad de rellamada, la modalidad SCART. Presionar la tecla OK para acceder al menú siguiente. (Figura

32)

Figura 32

USALS Setup

Ajustar la longitud del satélite y la longitud/latitud locales, la función USALS desplaza automáticamente la parabola. Evidenciar el letrero “Motor Setting” y presionar [OK]: la pantalla muestrará el menú de la forma indicada en la figura a continuación:

Figura 33

About STB

En este menú se encuentran detalladas algunas informaciones acerca del aparato.

Figura 34

Timer

Este menú contiene 3 submenus principales de la forma siguiente (Figura 35);

-Timer Setup (Configuración timer)

-Event Time (Hora evento)

-Sleep Timer (Timer de apagado)

Las teclas CH▲▼ hacen falta para desplazarse hacia arriba u hacia abajo entre las líneas. En cualquier momento es posible volver al menú anterior seleccionando EXIT.

Figura 35

Timer Setup

En este menú es posible utilizar las teclas ▲▼◄ ► para modificar fecha y hora corrientes. Presionar la tecla EXIT para abandonar la operación.

Figura 36

Event Time

En este menú es posible utilizar las teclas ▲▼◄ ► y OK para agregar o modificar los ajustes existentes de algunos eventos (Figuras 37,38). Presionar la tecla EXIT para abandonar la operación.

Figura 37 Figura 38

Sleep Timer

En este menú es posible utilizar las teclas ▲▼◄ ► OK para configurar la función “sleep timer” ( Figura 39). Presionar la tecla EXIT para abandonar la operación.

Figura 39

Juegos

Este menú contiene 2 submenus principales de la forma siguiente (Figuras 40,41);

-Tetris

-Snake

Las teclas CH▲▼ sirven para desplazarse hacia arriba u hacia abajo entre las líneas. En cualquier momento es posible volver al menú anterior seleccionando EXIT.

Figura 40 Figura 41

Guía a los programas

En este menú, presionando EPG en el mando a distancia, la guía a los programas muestra los eventos y los detalles de cada evento por cada servicio. Inicialmente son alistados los eventos del día del servicio actualmente en visión.

Figura 42

Selección rápida

En este menú, presionar OK y SAT (Rojo) para seleccionar el objeto y luego la tecla OK para seleccionar el satélite deseado. Presionar OK y Quick Find (verde) para seleccionar el objeto, luego OH para seleccionar el servicio deseado. Los contenidos de los objetos son los siguientes:

Figura 43 Figura 44

Imagenes multiples

Presionar “SCAN” en el mando a distancia para seleccionar la visualización multi-imagen y PIP. Utilizar las teclas CH▲▼ para desplazarse hacia arriba u hacia abajo y entre las líneas. En cualquier momento es posible volver al menú anterior seleccionando EXIT.

Figura 45 Figura 46

Figura 47 Figura 48

Presionar “INFO” en el mando a distancia para pasar de la imagen grande a la pequeña en la modalidad PIP.

Box To Box

Los datos de programa y de canal pueden ser copiados de un receptor a otro, de la forma siguiente:

g) Conectar el cable RS232 entre los dispositivos de fuente y destino.

h) Encender los dispositivos fuente y destino y presionar “Power” en el mando a

distancia.

i) Cuando se pone en marcha el dispositivo de destino presionar “444” para poner en

marcha la recepción.

Multi Audio

Presionando la tecla “AUDIO” en el mando a distancia es posible visualizar el audio multiple (en caso de que se encuentre disponible) del servicio actual. El usuario puede cambiar y ajustar las distintas posibilidades de audio presentes en la lista, además de seleccionar la salida derecha, izquierda u Estéreo.

Figura 49

Informaciones acerca del canal

Cada vez que se cambia el canal, las informaciones del programa aparecen por algunos segundos en la pantalla. Durante la visión, estas informaciones pueden ser visualizadas presionando la tecla INFO en el mando a distancia. Nota: las informaciones quedan visibles durante 5 segundos.

Figura 50 Figura 51

Volumen

Para aumentar o reducir el volumen, utilizar las teclas VOL◄► del mando a distancia. Para excluir el audio presionar la tecla MUTE del mando a distancia. Para anular la exclusión presionar nuevamente la tecla MUTE.

Figura 52

Figura 53

Datos

Desmodulador

Forma de la onda Desmodulación QPSK y FEC descodificación

segundo DVB Symbol rate 2<Rs<40 Msps

Video Decoder

Data rate hasta 15 Mbits/s Formatos Vídeo 4:3,16:9

Audio Decoder

Descompresión MPEG-2 layer I e II Salidas Stereo, Dual Mono, Joint Stereo, Mono

Recursos de sistema para la aplicación

Microprocesador Conexant CX24301 Frecuencia Clock 150MHz Memoria Flash 1Mbyte Vídeo RAM 4Mbyte Display 720*576(PAL) 720*480(NTSC)

Conectores

LNB 1*LNB entrada (F-type) 1*LNB salida (F-type: Loop through) RCA 4*RCA jacks (Video, Audio L/R,SPDIF) RS232 1*9-pin D-sub S-VHS 1*4-pin Mini Din (opción)* SCART 1*20-pin (TV SCART)

Entrada LNB y sintonizador

Frecuencia de entrada de 950 a 2150 Mhz Nivel de entrada de la señal digital -65 a –25 dBm Alimentación LNB 13.0±0.5V / 18.0±0.7V,máx,400mA Control conmutación de banda 22KHz (control de microprocesador)

Alimentación

Tensión de entrada : 110 – 260V AC 50Hz/60Hz±5% Consumo normal : 20W

Mando a distancia

Número de teclas 33 teclas y más Batería : 2*1.5V

Panel Frontal

Número de teclas : 3 teclas y más Indicadores : Piloto de encendido, piloto de bloqueo Display : 4 cifras (7 segmentos) Entrada mando a distancia : Receptor infrarrojos

Importato da Melchioni S.p.A. Milano

Zodiac Pool Systems DZR-6FTA User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
