1. TinyM0 开发工具概述
TinyM0 ZLG公司为企业用户、电子工程师和高校师生设计推出的一款基于Cortex-M0
内核的开发板，核心控制器基于NXP公司最新推出的LPC1100 系列芯片，该款开发板应用灵
活简单，在短时间内工程师即可轻松掌握，是学习、开发Cortex-M0 的不二之选。TinyM0
开发工具实物如是图 1.1所示。
图 1.1 TinyM0 开发工具实物图
TinyM0 开发工具特点：
1. 应用灵活
如图 1 所示， TinyM0 由 TKScope CK100 ICE 和 TinyM0 核心板两部分组成，通过邮票
孔连接。TinyM0 可以整体使用，也可断开独立使用，用法极为灵活便捷。
2. 集成仿真器
TinyM0 集成了 USB 下载仿真器，支持目前市场上的 KEIL、IAR 和 TKStudio 集成开发
环境。开发板断开后 TKScope CK100 ICE 可以作为通用调试仿真开发工具。
3. 配套核心板
TinyM0 核心板电路为 LPC111x 芯片的最小系统，硬件支持 2.54mm 间距的标准排针。
用户可以将 TinyM0 核心板配套自己的底板使用，进行产品开发。
4. 支持多款芯片
TinyM0 全面支持 NXP LPC1100 系列 LQFP48引脚封装的芯片和 LPC1300 系列 LQFP48
引脚封装的芯片，用户可以根据自己所设计产品的要求随时更换核心控制器。
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
1
广州致远电子有限公司
TinyM0
用户使用手册
2. 仿真器使用说明
2.1 调试工具简介
TinyM0 开发工具集成的 USB下载仿真器——TKScope CK100 ICE是广州致远电子有限
公司 2009 年最新推出的一款板载级 ARM 仿真器，该仿真器体积小，使用灵活、简便；嵌
入到 ARM 开发板中更加方便用户调试。
TKScope CK100 ICE 仿真器主要特性：
z 支持 Cortex-M0 内核；
z 支持 Thumb 模式，支持 SWD 仿真模式；
z 支持片外 Flash 在线编程与仿真；
z 用户可以添加自定义的 Flash 编程算法；
z JTAG 时钟最高可达 1.2MHz，且 JTAG 时钟在允许范围内可任意调整；
z 与主流 IDE 环境无缝嵌接，如 IAR、Keil、TKStudio 等。
在使用 TKScope CK100 ICE时，只需要使用一根 MINI USB 通讯电缆将 TKScope CK100
ICE 与电脑相连即可，方便简单。
2.2 TKScope CK10 0 ICE使用说明
2.2.1 安装TKScope CK100 ICE驱动
TKScope CK100 ICE 使用之前必须安装驱动程序，否则，无法正常工作！TKScope CK100
ICE 的驱动程序与 TKScope 系列 CK100 仿真器的驱动程序是相同的。
注：初次使用
双击TKScopeSetup_ARM.EXE，系统弹出如图 2.1所示的对话框，按照图 2.2~图 2.5提示
进行安装即可。
TKScope CK100 ICE 需要安装驱动。
图 2.1 安装 TKScope CK100 ICE 的驱动
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
2
广州致远电子有限公司
用户使用手册
图 2.2 安装 TinyM0 ICE的驱动
用户如果使用 Keil RealView MDK 开发环境，必须把驱动安装到 Keil RealView MDK 目
录下；使用其它开发环境，驱动安装路径可任意选择。
TinyM0
本文示例Keil RealView MDK开发环境安装在D:\Program Files\Keil路径下。所以，
TKScope CK100 ICE的驱动安装路径为D:\ Program Files\Keil，如图 2.3所示。
图 2.3 路径选择
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
3
广州致远电子有限公司
TinyM0
用户使用手册
图 2.4 用户信息
图 2.5 安装完成
至此，TKScope CK100 ICE 仿真器所需的驱动全部安装完成。
在安装目录下（本文示例为D:\ Program Files\Keil\TKScope），可以看到各个环境下的.dll
驱动文件，如图 2.6所示。
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
4
广州致远电子有限公司
TinyM0
用户使用手册
图 2.6 驱动安装目录文件
各个驱动文件的所属类型以及应用的开发环境，请详见安装目录下的readme.txt文件（本
文示例图 2.6中）。
表 2.1列举出与ARM相关的驱动文件，如若驱动文件有所增减或变动，以readme.txt文件
为准。
表 2.1 驱动文件列表
驱动名称 驱动类型 应用环境
UL2ARM_TKSCP_DRV_ARM_for_AGDI.dll ARM
TKSCP_DRV_ARM_for_IAR_v4.dll ARM
TKSCP_DRV_ARM_for_IAR_v5.dll ARM
TKSCP_DRV_for_RDI.dll ARM
在 Keil Uvsion4/Uvsion3/Uvsion2 下的驱动
在 IAR V4 版本下的驱动
在 IAR V5 版本下的驱动
在 SDT/AXD 下的驱动, 以及其它 RDI 协议
2.2.2 TKScope CK100 ICE驱动安装
TKScope CK100 ICE 通过 USB 接口与计算机连接，支持热插拔。开发板上电后仿真器
【EMU Run】指示灯闪烁一次，在驱动安装成功、TKScope CK100 ICE 及 USB 电缆硬件连
接无误后【EMU Run】指示灯常亮。在程序下载及调试等过程中【EMU Run】指示灯不断
闪烁。
开发板上电后，第一次使用会在PC机屏幕右下脚提示“发现新硬件”信息，如图 2.7所
示。
选择图 2.8中的【从列表或指定位置安装（高级）】选项，然后点击【下一步】，此时系
统会弹出如图 2.9所示的对话框。
图 2.7 发现新硬件
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
5
广州致远电子有限公司
TinyM0
用户使用手册

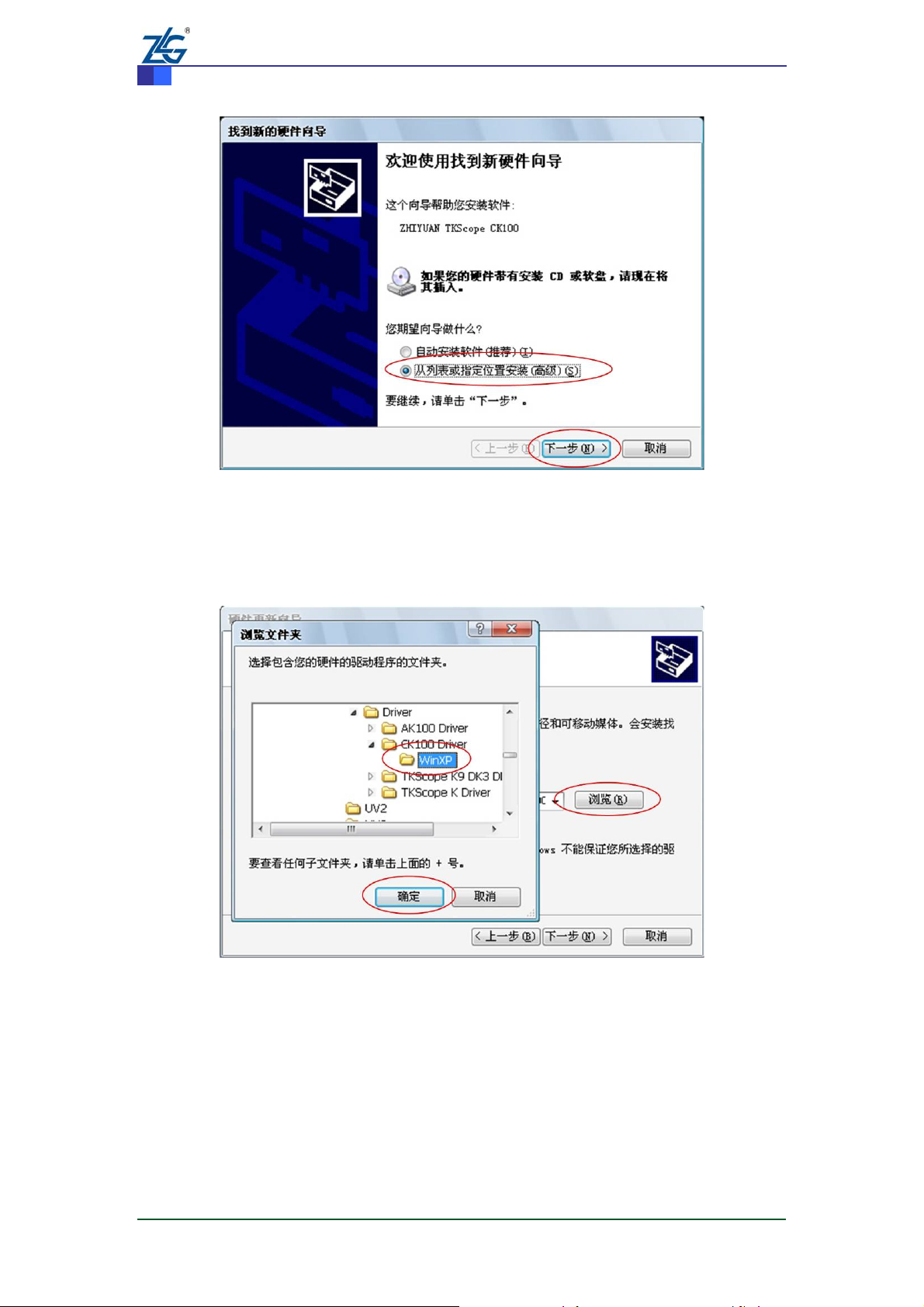

图 2.8 从列表或指定位置安装
点击中的【浏览】选项，进入如图 2.9所示的界面。按照TKScope CK100 ICE驱动安装
的路径找到驱动文件（本文示例为D:\Program Files\Keil\TKScope\Driver\CK100
Driver\WinXP），然后点击【确定】。
图 2.9 选择存放“CK100_Driver”文件路径
驱动安装完毕，系统会弹出如图 2.10所示的对话框，提示用户已经完成驱动的安装。此
时，点击【完成】即可。至此，驱动程序安装完毕。
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
6
广州致远电子有限公司
TinyM0
用户使用手册
图 2.10 安装完成
系统正确安装驱动后，可以通过查看设备管理器看到当前的硬件设备。使用鼠标右键点
击【我的电脑】，选择【属性】，点击【设备管理器】，进入如图 2.11所示的界面。此时，可
以在【通用串行总线控制器】一栏内看到系统识别到的新安装的硬件设备。
图 2.11 正确的安装新硬件结果
如果系统没有安装新硬件的驱动或驱动安装不正确，USB 设备就无法正常使用。无法
使用的 USB 设备需要重新安装驱动程序。点击鼠标右键，选择【更新驱动程序】选项，按
照上述的过程重新安装驱动程序直到正确为止。
具体操作步骤可以参见“CK100 仿真器用户使用指南.pdf”文档。
2.2.3 TKScope CK100 ICE在KEIL中的设置
连接 USB 电缆，查看开发板上标志为【EMU RUN】的 LED 灯是否持续点亮。如果【EMU
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
7
广州致远电子有限公司
TinyM0
用户使用手册
RUN】持续点亮，则证明 USB 调试接口硬件电路正常。否则，停止测试，检查 USB 电缆是
否连接正确。
下面以最简单的 GPIO_BBEEP 工程文件演示。
1. 硬件连接
将 TinyM0 核心板上的 3.3V、GND 以及 P2.7 引脚分别与 EasyCortex M3—1300 开发板
上的 3.3V、DGND 以及 BEEP 引脚相连。
注：用户也可以根据自己的底板设计自行连接，如果没有使用 P2.7 控制蜂鸣器，则用户需要在示例程
序中略作改动。
2. 编译环境设置
如图 2.12所示，打开GPIO_BEEP工程文件，点击设置图标。按图 2.13~图 2.17进行操作。
图 2.12 打开工程文件
图 2.13 设置图标
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
8
广州致远电子有限公司
TinyM0
用户使用手册
图 2.14 选择 LPC1114
图 2.15 Target 选项设置
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
9
广州致远电子有限公司
TinyM0
用户使用手册
图 2.16 Linker 选项设置
图 2.17 Debug 选项设置
注：如果图 2.17中的use下拉列表中找不到“TKScope Debug for ARM”选项，说明没有
装TKScope驱动，则必须安装TKScope驱动，TKScope最新驱动必须和Keil（mdk400.exe或以
上版本）安装在同一个路径下面。具体安装步骤可以参见“CK100 仿真器用户使用指南.pdf”
文档。
在图 2.17基础之上，点击设置调试工具按钮，弹出对话框如图 2.18所示，再点击硬件选
择按钮，弹出对话如图 2.19所示选择LPC1114 下的CK100 后，点击确定。
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
10
广州致远电子有限公司
TinyM0
用户使用手册
图 2.18 硬件选择
图 2.19 仿真器确认
在图 2.18中点击搜索。若弹出如图 2.20所示对话框，则证明硬件USB仿真硬件连接正确。
图 2.20 搜索硬件
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
11
广州致远电子有限公司
在图 2.18的基础上按图 2.21~图 2.25所示再顺次进行设置。
z 点击主要设置：
TinyM0
用户使用手册
图 2.21 主要设置
z 附加设置：
图 2.22 附加设置
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
12
广州致远电子有限公司
z 程序烧写：
TinyM0
用户使用手册
图 2.23 程序烧写
z 初始化宏：
使用默认设置，不需要做更改。
z 硬件自检：
图 2.24 硬件自检
提示：在做如图 2.24所示硬件自检时，点击开始，如果看到“正确！硬件初始化成功。”先读取芯片
ID，再检测内存，此过程中可点击跳过按键。待检测完毕会出现如图 2.25所示后，点击结束。
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
13
广州致远电子有限公司
用户使用手册
图 2.25 硬件自检完毕
在如图 2.19所示窗口点击确认按钮。如图 2.26所示点击重新编译文件图标，等待程序编
译完毕。
TinyM0
图 2.26 重新编译文件
在没有编译错误或者警告的情况下，如图 2.27所示点击Debug图标，启动调试，光标停
止在int mian (void) 处。若点击Debug图标出现如图 2.28所示异常，只需点击确定即可。
图 2.27 下载程序
图 2.28 32K 限制
如图 2.29点击【Run】全速运行，便可以听到蜂鸣器蜂鸣声。
图 2.29 运行程序
注：其它例程的设置方法与上述方法相同。
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
14
广州致远电子有限公司
用户使用手册
3. Keil模板使用说明
3.1 模板说明
z TKScope 软件必须和 Keil 软件安装到相同目录下。
z 建议将例程拷到到根目录下进行操作，如果路径过深有可能找不到相关头文件。
z 建议客户按已提供工程模板为基础，修改 main.c 等文件编写程序。不建议重新建
立工程，设置较为繁琐。
3.2 前后台模板中的中断设置方法
本文以 UART0 中断函数的操作方法为例进行说明，其它外设的中断的操作方法类似，
需经过以下四个步骤：
(1) 在main.c中编写中断服务程序，如程序清单 3.1所示。
程序清单 3.1 UART0 中断服务函数编写
void uart0Isr (void)
{
……
}
TinyM0
(2) 设置中的优先级以及使能UART0 中断，如程序清单 3.2所示。
程序清单 3.2 UART0 中断设置
……
zyIsrSet(NVIC_UART, (unsigned long)uart0Isr, PRIO_ONE);
……
(3) 在vector_table.c文件中声明UART0 中断服务程序，如程序清单 3.3所示。
程序清单 3.3 中断复位函数声明
extern void __main(void);
extern void uart0Isr (void);
……
(4) 在vector_cfg.h文件中，填写中断服务函数名称，到相应的中断向量表位置。如程序
清单 3.4所示。
程序清单 3.4 中断向量表填写
……
#define SSP0_IRQ_Handle defaultVectorHandle
#define UART_IRQ_Handle uart0Isr
……
产品用户手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
15
