1. 功能简介
1.1 界面
TKStudio 外部工具

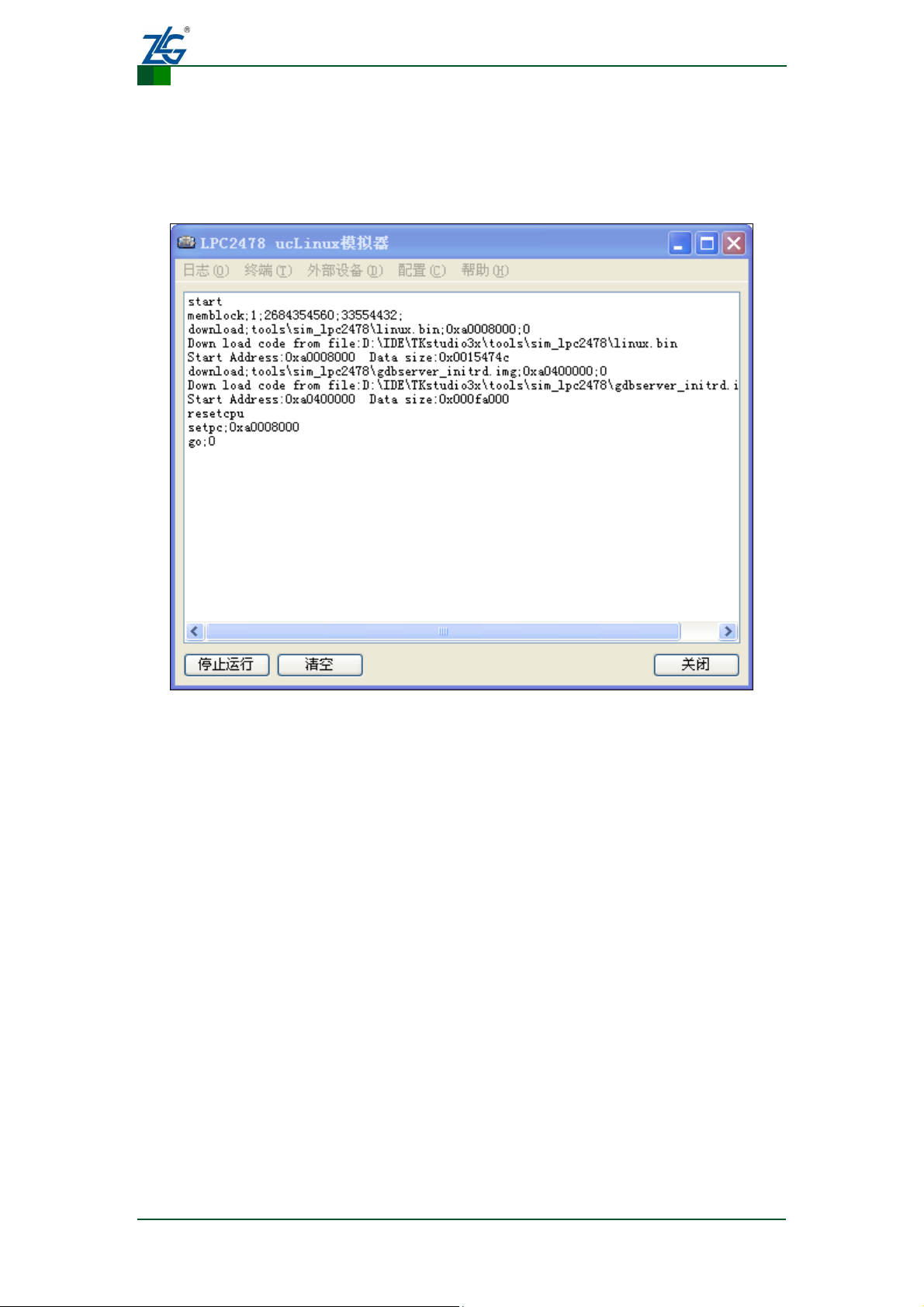

图 1.1 LPC2478 ucLinux模拟器主界面
1.2 主要功能
模拟 LPC2478 及一些常用外设，运行 ucLinux 系统，通过终端与系统交互，能够运行、
调试 ucLinux 应用程序，模拟实体硬件的辅助开发工具。
产品用户手册 Guangzhou ZLGMCU Development Co., LTD.
1
广州致远电子有限公司
LPC2478 ucLinux 模拟器
TKStudio 外部工具
2. 操作说明
单击选择 TKStudio 主菜单【工具】→【模拟工具】→【LPC2478 ucLinux 模拟器】菜
单启动 LPC2478 ucLinux 模拟器。
图 2.1 启动 LPC2478 ucLinux模拟器
2.1 日志
运行 LPC2478 ucLinux 模拟器的过程中，在主窗口上会显示模拟器的运行日志，点击主
菜单【日志】，可以进行【清空】、【显示命令】、【显示回复】、【复制全部】操作。
产品用户手册 Guangzhou ZLGMCU Development Co., LTD.
图 2.2 日志操作
2
广州致远电子有限公司
LPC2478 ucLinux 模拟器
TKStudio 外部工具
2.2 终端
终端窗口显示 ucLinux 系统控制终端，与 ucLinux 系统交互。点击主菜单【终端】，有
【显示】、【关闭】、【隐藏】功能。
图 2.3 终端窗口
图 2.4 终端操作
2.3 外部设备
LPC2478 ucLinux 模拟器提供了丰富的外部设备仿真。
产品用户手册 Guangzhou ZLGMCU Development Co., LTD.
3
广州致远电子有限公司
LPC2478 ucLinux 模拟器
TKStudio 外部工具

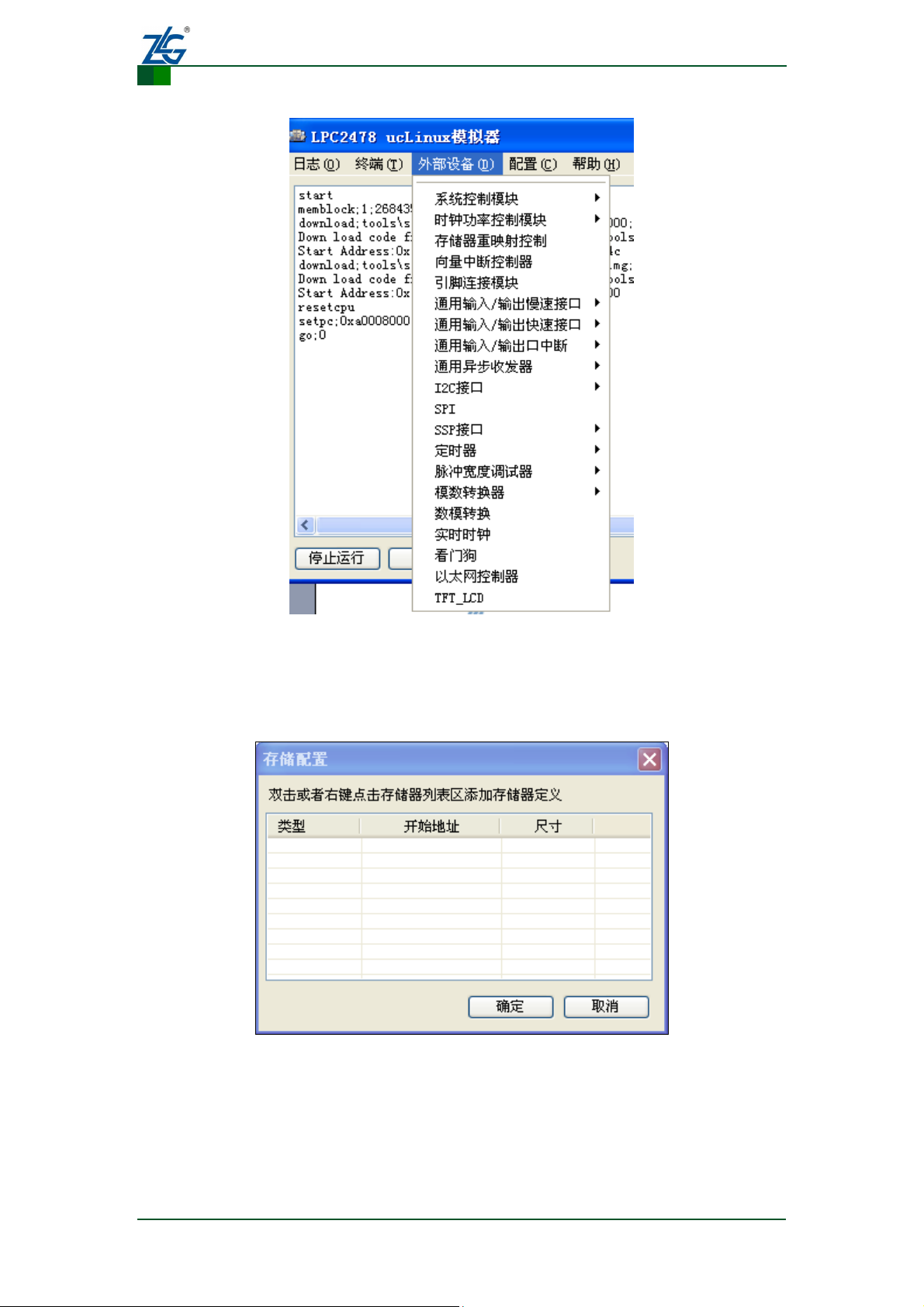

图 2.5 外部设备
2.4 配置
【存储配置】用来添加、修改、删除存储器。
产品用户手册 Guangzhou ZLGMCU Development Co., LTD.
图 2.6 存储配置
4
广州致远电子有限公司
LPC2478 ucLinux 模拟器
TKStudio 外部工具
3. 运行示例程序
在 LPC2478 ucLinux的根文件系统的/usr/bin/目录下存放有一个名叫 zlggui的示例程序，
通过终端输入 zlggui 可运行该程序；点击【外部设备】→【TFT_LCD】打开 LCD 仿真外设，
可以看到该程序运行过程。
图 3.1 运行示例程序 zlggui
产品用户手册 Guangzhou ZLGMCU Development Co., LTD.
5
广州致远电子有限公司
LPC2478 ucLinux 模拟器
TKStudio 外部工具
4. 调试 ucLinux 应用程序
LPC2478 ucLinux 模拟器可以运行、调试 ucLinux 应用程序，和实物环境没什么两样。
4.1 设置虚拟网卡
为了使 TKStudio 和 ucLinux 模拟器正常通信，必须对 Windows 上的虚拟网卡进行设置，
主要设置的是虚拟网卡的 IP 地址，具体设置方法见《TKStudio 下软件模拟网卡调试快速入
门》。
图 4.1 设置虚拟网卡 IP地址
4.2 测试连接
在设置好虚拟网卡的IP地址后（虚拟网卡地址为10.0.0.5），就可以运行 LPC2478 ucLinux
模拟器，打开 Windows 的 cmd，输入 ping 10.0.0.3，如果 ping 通，说明连接正常。
产品用户手册 Guangzhou ZLGMCU Development Co., LTD.
6
广州致远电子有限公司
LPC2478 ucLinux 模拟器
TKStudio 外部工具
图 4.2 测试连接
4.3 调试 ucLinux 程序
运行 TKStudio，打开一个 ucLinux 的应用程序，选择【工程配置】的【调试】页，选择
【硬件调试】，点击【配置】按钮，在弹出的【Linux 应用程序配置】对话框里，设置【目
标板 IP 地址】为 10.0.0.3，其他默认；接下来就能调试该应用程序了。
产品用户手册 Guangzhou ZLGMCU Development Co., LTD.
图 4.3 设置硬件调试
7
广州致远电子有限公司
LPC2478 ucLinux 模拟器
TKStudio 外部工具
图 4.4 设置应用调试
产品用户手册 Guangzhou ZLGMCU Development Co., LTD.
图 4.5 调试 ucLinux应用程序
8
广州致远电子有限公司
LPC2478 ucLinux 模拟器
TKStudio 外部工具
5. 免责声明
