Data Sheet
EPCM-2644
EPCM2000 系列数据采集工控主板
Date: 2008/03/21V1.01
产品数据手册
——————————————
EPCM-2644 是 EPCM2000 系列数据
概述
采集工控主板中功能最丰富的产品之
一。它不仅拥有完整的底层驱动库和通
信协议，更具有数据采集、大容量存储、
通信及控制等丰富的外围电路，从而充
分减少了您二次开发时间。
EPCM-2644 采用 NXP 的 32 位 ARM
处理器 LPC2377，具 有 8 路模拟量输入、
8 路数字量输入和 8 路数字量输出、以太
网、3 线和全功能 RS-232 接口、CF 卡接
口，同时它支持 MiniISA 扩展总线，您
可以快捷方便地扩展功能强大的应用产
品。利用它完善的底层驱动库，您只需
调用相应的接口函数就可以实现模拟量
输入、数字量输入/输出、利用各种通信
协议通信、利用 CF 卡存储大量数据等功
能。
————————————
产品应用
水情自动测报
闸门与泵站调度监控
水环境监测与水资源实时监控
灌区信息化
水土保持监测
煤炭产量监控
——————————————
内嵌 μC/OS-II 正版实时操作系统；
内嵌 TCP/IP 协议、Modus 等协议；
FAT3 2 文件系统；
2MBytes 数据存储器；
8 路单端（或 4 路差分）模拟量输入；
模拟量输入类型可选为电压型或电流型；
8 路数字量输出（其中 4 路可选为 PWM）；
8 路数字量输入（其中 4 路可选为捕获）；
1 路 10/100M 以太网；
4 路 RS-232；
1 个 I
1 个 PCF8563 实时时钟
* 用户需订货前声明，否则默认为 50ppm
—————————————
2
C 接口；
*
。
订购信息
型号 温度范围 尺寸
EPCM-2644 -40 ~ +85°C 165mm×115mm
产品特性
————————————————————————————————
广州致远电子有限公司
典型应用
广州致远电子有限公司 EPCM-2644
修订历史
版本 日期 原因
V1.00 2008/01/24
V1.01 2008/03/21
EPCM2000 系列数据采集工控主板
创建文档
增加内容
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
i
广州致远电子有限公司 EPCM-2644
销售与服务网络（一）
广州周立功单片机发展有限公司
地址：广州市天河北路 689 号光大银行大厦 12 楼 F4 邮编：510630
电话：(020)38730916 38730917 38730972 38730976 38730977
传真：(020)38730925
网址：www.zlgmcu.com
广州专卖店
广州专卖店
EPCM2000 系列数据采集工控主板
地址：广州市天河区新赛格电子城 203-204 室
电话：(020)87578634 87569917
传真：(020)87578842
北京周立功
地址：北京市海淀区知春路 113 号银网中心 A 座
1207-1208 室 （中发电子市场斜对面）
电话：(010)62536178 62536179 82628073
传真：(010)82614433
杭州周立功
地址：杭州市登云路 428 号浙江时代电子市场 205 号
电话：(0571)88009205 88009932 88009933
传真：(0571)88009204
深圳周立功
地址：深圳市深南中路 2070 号电子科技大厦 A 座
24 楼 2403 室
电话：(0755)83781788（5 线）
传真：(0755)83793285
上海周立功
地址：广州市天河区新赛格电子城 203-204 室
电话：(020)87578634 87569917
传真：(020)87578842
北京周立功
地址：北京市海淀区知春路 113 号银网中心 A 座
1207-1208 室 （中发电子市场斜对面）
电话：(010)62536178 62536179 82628073
传真：(010)82614433
杭州周立功
地址：杭州市登云路 428 号浙江时代电子市场 205
号
电话：(0571)88009205 88009932 88009933
传真：(0571)88009204
深圳周立功
地址：深圳市深南中路 2070 号电子科技大厦 A 座
24 楼 2403 室
电话：(0755)83781788（5 线）
传真：(0755)83793285
上海周立功
地址：上海市北京东路 668 号科技京城东座 7E 室
电话：(021)53083452 53083453 53083496
传真：(021)53083491
地址：上海市北京东路 668 号科技京城东座 7E 室
电话：(021)53083452 53083453 53083496
传真：(021)53083491
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
ii
广州致远电子有限公司 EPCM-2644
销售与服务网络（二）
广州致远电子有限公司
地址：广州市天河区车陂路黄洲工业区 3 栋 2 楼
邮编：510660
传真：(020)38601859
网址：www.embedtools.com
www.embedcontrol.com
www.ecardsys.com
技术支持：
（嵌入式系统事业部）
（工控网络事业部）
（楼宇自动化事业部）
EPCM2000 系列数据采集工控主板
CAN-bus：
电话：(020)22644381 22644382 22644253
邮箱：can.support@embedcontrol.com
MiniARM：
电话：(020)28872684
邮箱：miniarm.support@embedtools.com
编程器：
电话：(020)38681856 28872449
邮箱：programmer@embedtools.com
ARM 嵌入式系统：
电话：(020)28872347 28872377 22644383 22644384
邮箱：arm.support@zlgmcu.com
iCAN 及模块：
电话：(020)28872344 22644373
邮箱：ican@embedcontrol.com
以太网及无线：
电话：(02 0)22644385 22644386
邮箱：wireless@embedcontrol.com
ethernet.support@embedcontrol.com
分析仪器：
电话：(020)22644375 28872624 28872345
邮箱：tools@embedtools.com
楼宇自动化：
电话：(020)22644376 22644389
邮箱：mjs.support@ecardsys.com
mifare.support@zlgmcu.com
销售：
电话：(020)22644249 22644399 28872524 28872342
28872349 28872569 28872573
维修：
电话：(020)22644245
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
iii
广州致远电子有限公司 EPCM-2644
EPCM2000 系列数据采集工控主板
目 录
1. EPCM2000 系列数据采集工控主板........................................................................ 1
1.1 系列产品概述............................................................................................................... 1
1.2 系列产品选型............................................................................................................... 2
2. EPCM-2644 数据采集工控主板 ..............................................................................3
2.1 概述...............................................................................................................................3
2.2 硬件资源.......................................................................................................................3
2.2.1 处理器............................................................................................................... 3
2.2.2 存储系统........................................................................................................... 3
2.2.3 总线扩展........................................................................................................... 3
2.2.4 通信接口........................................................................................................... 3
2.2.5 模拟量输入....................................................................................................... 4
2.2.6 数字量输入和输出...........................................................................................4
2.2.7 电源与复位....................................................................................................... 4
2.3 软件资源.......................................................................................................................4
3. 端子布局与定义.......................................................................................................5
3.1 端子定义.......................................................................................................................5
3.2 MiniISA 总线接口........................................................................................................6
4. 电气参数...................................................................................................................7
4.1 电源...............................................................................................................................7
4.2 I/O 接口 ........................................................................................................................7
4.2.1 隔离模拟量输入参数.......................................................................................7
4.2.2 隔离数字量输入参数.......................................................................................7
4.2.3 隔离数字量输出参数.......................................................................................8
4.3 通信参数.......................................................................................................................8
4.4 存储参数.......................................................................................................................8
4.5 硬件看门狗................................................................................................................... 8
4.6 静态参数.......................................................................................................................8

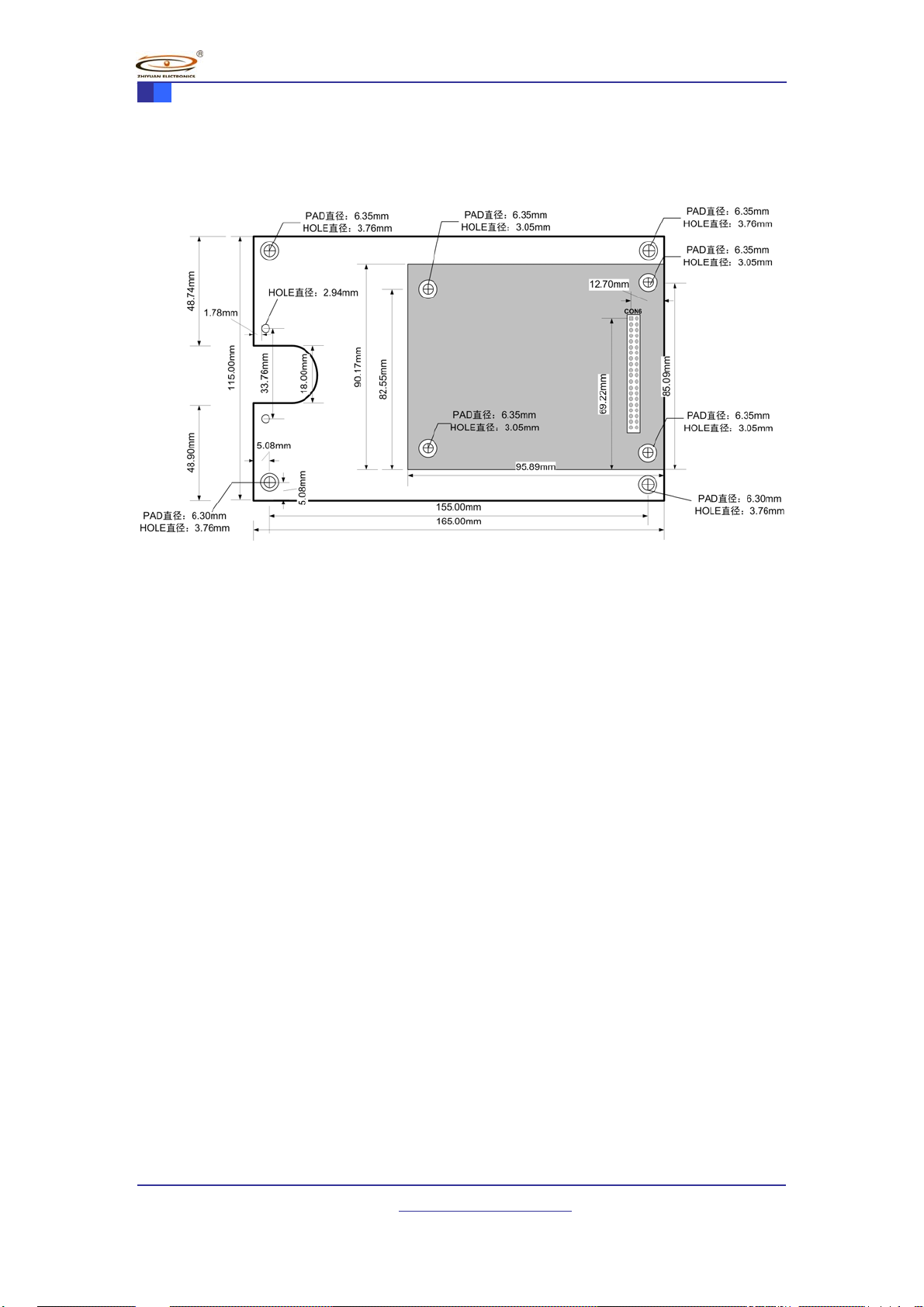

5. 机械尺寸...................................................................................................................9
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
i
广州致远电子有限公司 EPCM-2644
EPCM2000 系列数据采集工控主板
1. EPCM2000 系列数据采集工控主板
1.1 系列产品概述
EPCM2000 系列数据采集工控主板是广州致远电子有限公司开发的基于 LPC2300 处理
器的可扩展的数据采集工控主板。产品机械尺寸为 EPIC 标准尺寸（165mm×115mm），扩
展总线为 MiniISA 总线。预装正版 µC/OS-II 实时操作系统并提供板载外设驱动库，固化了
FAT3 2 文件系统、TCP/IP 协议、iCAN 协议等。
由于 EPCM2000 系列产品具有完整的底层驱动库和通信协议及数据采集、大容量存储、
通信及控制等丰富的外围电路，从而充分减少了您的二次开发时间。EPCM2000 系列嵌入式
工控板常用于数据采集、远程监控的场合，同时它支持 MiniISA 扩展总线，您就可以快捷方
便地扩展功能强大的应用产品。
图 1.1 为 EPCM2000 系列产品主要功能示意图。
图 1.1 EPCM2000 系列数据采集工控主板主要功能示意图
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
1
广州致远电子有限公司 EPCM-2644
1.2 系列产品选型
如表 1.1 为 EPCM2000 系列数据采集工控主板的选型表。
表 1.1 EPCM2000 系列数据采集工控主板产品选型表
EPCM2000 系列数据采集工控主板
产品型号 CPU 类型 数据 Flash
RS-232 CAN-bus RS-485
EPCM-2940 LPC2378 2MB 2 路 2路 不支持
EPCM-2942 LPC2378 2MB 2 路 1路 1路
EPCM-2944 LPC2378 2MB 4 路 1路 不支持
EPCM-2640 LPC2377 2MB 2 路 不支持 2路
EPCM-2643 LPC2377 2MB 3 路 不支持 1路
EPCM-2644 LPC2377 2MB 4 路 不支持 不支持
附注：
1， 所有产品的工作温度为：－40℃～＋85℃；
2， 所有产品都支持 CF 卡存储；
3， 所有产品模拟量规格：
输入通道数：8 路单端输入或 4 路差分输入；
输入类型：电压、电流可选；
测量范围：±10V、±5V（±20mA）；
分辨率：12 位；
4， 数字量规格：
输入：8 路（其中 4 路可选为捕获输入）；
输出：8 路开漏输出（其中 4 路可选为 PWM 输出）。
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
2
广州致远电子有限公司 EPCM-2644
EPCM2000 系列数据采集工控主板
2. EPCM-2644 数据采集工控主板
2.1 概述
EPCM-2644 是 EPCM2000 系列数据采集工控主板中功能最丰富的产品之一，实物如图
2.1 所示。该产品采用 NXP 的 32 位 ARM 处理器 LPC2377，具有模拟量输入、数字量输入
和输出、以太网、3 线和全功能 RS-232 接口、CF 卡接口、MiniISA 接口等丰富的功能，同
时具有完善的底层驱动库，只需调用相应的接口函数就可以实现模拟量输入、数字量输入/
输出、通信协议、CF 卡数据存储。
图 2.1 EPCM-2644 实物图
2.2 硬件资源
2.2.1 处理器
z LPC2377，默认运行频率 48MHz；
z 最高运行频率 72MHz。
2.2.2 存储系统
z 504KBytes 片内零等待程序存储器，可硬件加密程序代码空间，最大限度的保护开
发者的知识产权；
z 集成 58KBytes＋64KBytes SRAM；
z 集成 512Bytes 的铁电存储器；
z 可选配 2M 或 4MBytes 字节的数据 Flash；
z 支持 CF 卡，存储、转移数据方便快捷。
2.2.3 总线扩展
z 支持 MiniISA 总线扩展。
2.2.4 通信接口
z 1 路 10M/100M 工业级以太网接口；
z 1 路全功能 RS-232 和 3 路 3 线 RS-232 接口；
z 1 路高速 I
2
C 总线。
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
3
广州致远电子有限公司 EPCM-2644
EPCM2000 系列数据采集工控主板
2.2.5 模拟量输入
z 通道数：8 单端或 4 差分（隔离）；
z 分辨率：12 位 ADC（隔离）；
z 输入类型：电压、电流可选（可选为 4 路电流型输入）；
z 输入范围：±10V（电流：±20mA）。
2.2.6 数字量输入和输出
z 输入通道数：8 路（隔离），其中 4 路可配置成捕获/外部计数功能；
z 输出通道数：8 路开漏输出（隔离），其中 4 路可配置成 PWM 输出。
2.2.7 电源与复位
z 电源监控的复位电路，复位芯片带看门狗功能；
z 供电电源：5V±5％；
z 内置低功耗实时时钟电路，带后备电池供电。
2.3 软件资源
z 预装正版 µC/OS-II 实时操作系统，用户无需解决版权问题；
z TCP-IP 协议；
z FAT3 2 文件系统；
z Modbus 通信协议；
z Algorithm 算法库；
z LPC2300 底层基础驱动库。
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
4
广州致远电子有限公司 EPCM-2644
3. 端子布局与定义
3.1 端子定义
如图 3.1 所示为 EPCM-2644 端子的布局、端子定义。
EPCM2000 系列数据采集工控主板
图 3.1 EPCM-2644 端子布局及定义
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
5
广州致远电子有限公司 EPCM-2644
EPCM2000 系列数据采集工控主板
3.2 MiniISA 总线接口
MiniISA 总线被定义成 2×20（共 40 脚）的接口，由 CON6 引出，如图 3.2 所示。包
括数据总线、地址总线、控制信号线、I
EPCM-2644 MiniISA 总线只使用外部地址总线的低 8 位，高 8 位悬空。
表 3.1 MiniISA 接口信号定义
2
C 总线和电源，MiniISA 信号定义如表 3.1 所示。
图 3.2 MiniISA 接口
管
脚
1 D0
3 D2
5 D4
7 D6
9 NC
11 NC
13 NC
15 NC
17 GND
19 A0
21 A2
23 A4
25 A6
27
29 IRQ0
31 IRQ2
33 NC
35 SDA
37 GND
39 GND
名称 描述 有效状态
数据总线 LSB
数据总线
数据总线
数据总线
悬空
悬空
悬空
悬空
电源地 －
地址总线
地址总线
地址总线
地址总线
读使能信号 低电平
RD
中断请求信号线 0
中断请求信号线 2
保留
2
I
C 总线数据线 －
电源地 －
电源地 －
2 D1
4 D3
6 D5
8 D7
10 NC
12 NC
14 NC
16 NC
20 A1
22 A3
24 A5
26 A7
30 IRQ1
32 IRQ3
34
管
名称 描述 有效状态
脚
数据总线
数据总线
数据总线
数据总线
悬空
悬空
悬空
悬空
18 GND
28
WE
RST
36 SCL
38 +5V
40 +5V
电源地 －
地址总线
地址总线
地址总线
地址总线
写使能信号 低电平
中断请求信号线 1
中断请求信号线 3
总线复位信号线 低电平
I2C 总线时钟线 －
5V 电源 －
5V 电源 －
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
6
广州致远电子有限公司 EPCM-2644
EPCM2000 系列数据采集工控主板
4. 电气参数
4.1 电源
EPCM-2644 对输入电压的要求如表 4.1 所示。EPCM-2644 内部具有过流保护功能。
表 4.1 EPCM-2644 对输入电压要求
输入电压 ＋5V DC
精度 <±5%
最大功耗
4.2 I/O 接口
这里的 I/O 接口包括模拟量输入、数字量输入/输出接口。
4.2.1 隔离模拟量输入参数
表 4.2 EPCM-2644 隔离模拟量输入电气参数
1.5A
类型 参数
通道数 电压型：8 路单端/4 路差分（可选为电流型：4 路差分）
分辨率
采样速率
输入范围及增益
输入保护 ±30V
范围 ±10V、±5V（0～±20mA）
增益 可编程增益
12bit
1KSamples/s
4.2.2 隔离数字量输入参数
表 4.3 EPCM-2644 隔离数字量输入电气参数
类型 参数
通道 8路（其中 4 路可选为捕获计数功能）
范围
输入
电压
输入阻抗（湿接点）
高电平
低电平
不确定 2.0V≥Vin≥3.5V
隔离电压
4~30V
>4V
<2V
2KΩ
3000V
DC
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
7
广州致远电子有限公司 EPCM-2644
4.2.3 隔离数字量输出参数
表 4.4 EPCM-2644 隔离数字量输出电气参数
类型 参数
通道 8路继电器量输出（其中 4 路可选为 PWM）
隔离电压
输出电压
汇点电流 200mA/通道（最大）
隔离响应时间
4.3 通信参数
3000V
5V~40V
25µs
表 4.5 EPCM-2644 通信电气参数
EPCM2000 系列数据采集工控主板
DC
类型
以太网 －
RS-232
4.4 存储参数
4.5 硬件看门狗
通信速率
最小 典型 最大 单位
10M/100M
－ －
表 4.6 EPCM-2644 存储参数
类型 容量
CF 卡 最大 4GB
串行 flash
铁电
外扩 SRAM
表 4.7 EPCM-2644 硬件看门狗参数
看门狗溢出周期
复位脉冲宽度
64KB
200ms
2MB
152B
1.2s
－
235K bps
bps
4.6 静态参数
表 4.8 EPCM-2644 静态参数
类型 参数
功耗 ≤2W
工作温度 -40℃~+85℃
存储温度 -40℃~+100℃
工作湿度 5~95%RH，无凝结（IEC68-2-3）
尺寸（L×H） 165mm×115mmmm（EPIC 标准尺寸）
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
8
广州致远电子有限公司 EPCM-2644
5. 机械尺寸
EPCM-2644 的机械尺寸如图 5.1 所示，单位为 mm。
EPCM2000 系列数据采集工控主板
图 5.1 EPCM-2644 机械尺寸
产品数据手册 ©2008 Guangzhou ZHIYUAN Electronics CO., LTD.
本产品技术支持：020-28872347 email：arm.support@zlgmcu.com
9
Loading...
